3D Расчет лестницы с поворотом на 90° с забежными ступенями

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.

Порядок расчета

Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема ^{(если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы)}.
Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
Шаг 8. Подступенки (опционально) – возможность использования подступенков.
Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
Шаг 10. Опорные балки жесткости – толщина, ширина.
Шаг 11. Параметры опорного столба – сторона сечения.
Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».

Особенности конструкции / обозначения на чертежах

Направления волокон внутри косоура

Направления волокон внутри забежной ступени

Направления волокон внутри ступени

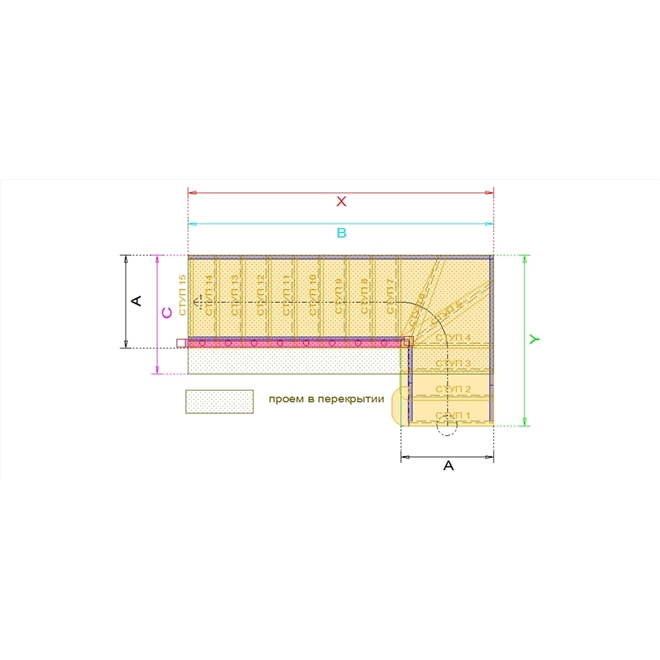

Пример расчета Г-образной лестницы

Расчет лестницы с поворотными ступенями на косоуре

Калькулятор расчета деревянной забежной лестницы с поворотом на 90°

На данной странице вы можете легко и удобно произвести расчет деревянной лестницы с забежными ступенями на косоурах с поворотом на 90°. Г-образная конфигурация.

Просто введите ключевые размеры — и калькулятор рассчитает все необходимые параметры, выдаст чертежи, наглядную 3D модель и перечень необходимых материалов. Перед началом рекомендуем ознакомиться с инструкцией по использованию в конце страницы.

Дождитесь загрузки калькулятора, это может занять до 10 секунд.

Инструкция по самостоятельной регулировке пластиковых окон
Самостоятельное возведение крыши частного дома

Расчет лестницы с поворотом на 90 градусов

Поворотная лестница удобна и практична в эксплуатации. Обеспечивает комфорт от перемещений, при этом экономит пространство. Но конструкция обладает некоторыми особенностями, требует точных расчетов. Независимо от материалов и конфигурации системы важно проводить их правильно.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно.

При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Параметры для расчета лестницы с поворотом на 90°

Особенности расчета лестницы онлайн с поворотом

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

Высота проема – измеряется длина между полом первого и перекрытием второго этажей.
Измерения ступеней и подступенков – высота, ширина, глубина.
Общие размеры лестницы.

Оптимальные параметры для расчета поворотной лестницы

Г-образная лестница на второй этаж удобна и комфорта в том случае, если расчеты проведены правильно. Есть специальные строительные нормы. Параметры будущей конструкции должны входить в диапазон значений. Соблюдение правил и стандартов обеспечивает долговечную и безопасную эксплуатацию.

Оптимальные значения основных характеристик:

Ширина пролета. Для коттеджей и особняков с двумя этажами – от 90 до 110 см. При отсутствии свободной площади возможно сокращение до 80. Но пользоваться такой системой не совсем удобно.
Высота/ширина ступеней. Нормальная высота – от 15 до 17 см, ширина – 30 см.
Наклонный угол. Для комфортного подъема параметр должен составлять от 29 до 35 градусов.
Толщина ступени. Должна быть на уровне 4 см. Меньший размер приводит к скрипу.
Высота и надежность перил. Для безопасности использования конструкции минимальное значение — 90 сантиметров.

Как рассчитать лестницу под углом 90 градусов?

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

Пропорциональный.
Датский.
Перенос линий вверх.
Метод развертки.

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

В простую форму вбиваются данные будущей конструкции. Расчет лестницы с поворотом на 90 градусов с размерами и чертежами будет готов через несколько мгновений и полностью соответствует строительным нормам.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
высота ступеньки может варьироваться от 12 до 22 см;
край проступи не должен выступать более, чем на 4 см;
проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

формула удобства: e — j = 12 см;
формула безопасности: e + j = 46 см.
формула шага: 2 j + e = 62 (60-64) см;

если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;

расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный

b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

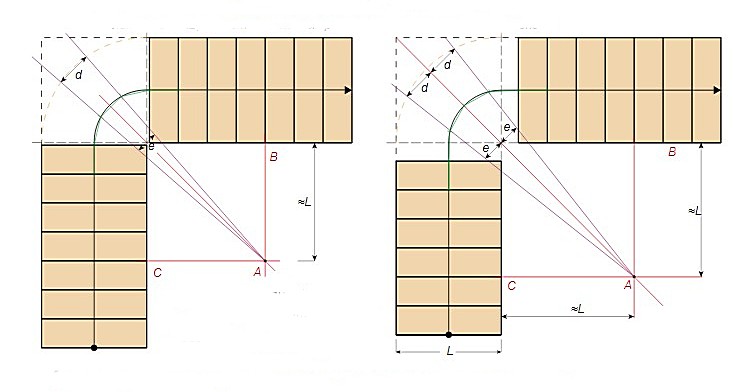

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

прямая АС делит угловую ступень пополам;
две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

длина лестничного проема равна 2294 мм;
ширина — 930 мм;
высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Онлайн калькулятор расчета лестницы на косоурах с поворотом на 90°

Автор: Igorexa · Опубликовано 16.11.2017 · Обновлено 30.11.2017

Онлайн калькулятор для расчета лестницы на косоурах с поворотом на 90°. Подробные чертежи, калькуляция материала, 3D проекции.

Онлайн расчет стропил двускатной крыши

Автор: Igorexa · Published 21.06.2017 · Last modified 30.11.2017

Делаем настенную полку из дерева своими руками

Автор: Igorexa · Published 18.06.2017 · Last modified 22.09.2017

Как сделать четырёхскатную крышу

Автор: Igorexa · Published 29.05.2020

Вы должны авторизоваться чтобы опубликовать комментарий.

расчет 90 градусов, программа и как рассчитать забежную

При проведении расчетов и создании безопасной лестничной конструкции незаменимым помощником станет онлайн калькулятор с поворотом 180 градусов

Лестницы с поворотом в 180 и 90 градусов есть практически в каждом двухэтажном доме. Угловые сооружения являются распространенными и популярными, так как они помогают существенно сэкономить пространство внутри помещения. К тому же использовать такие лестницы – это сплошное: удовольствие, комфорт и безопасность.

Содержание материала:

Онлайн-расчет поворотной лестницы 90 градусов

Естественно, чтобы изделие полностью соответствовало и заявленным требованиям и личным предпочтениям нужно предварительно тщательно продумать конструкцию, правильно рассчитать параметры и закупить необходимое количество материалов.

Стоит заметить, что проведение расчета лестницы с поворотом не так легко осуществить, однако если использовать специальный онлайн-калькулятор, то все будет просто и качественно, а самое важное быстро.

Сам процесс монтажа может сопровождаться только устранением мелких недочетов, а вот просчет параметров и материалов – это крайне важный момент и делать это должен или профессионал или специальная программа.

Если вы планируете сконструировать лестницу, тогда следует помнить о том, что она должна быть удобной и комфортной для передвижения

Двухмаршевая лестница должна быть:

Безопасная;
Удобная;
Комфортная.

Для того чтобы лестница в действительности была именно такой, нужно учитывать сразу несколько параметров, в частности: угол наклона, высоту ступенек, глубину ступенек, ширину лестницы. В чем заключается удобство конструкции? В том, чтобы она отвечала принципу механики движения человека. Именно в таком случае она будет максимально пригодной для передвижения. Французским архитектором, разработчиком курса архитектуры, была введена формула шага, и с того времени она называется формула Блонделя. Основана она на том, что средняя длина шага составляет 63см.

Формула: ширина проступи + двойная высота подступенки = 60-65см.

По этой формуле не сложно выявить то, каким будет идеальное соотношение проступи и того какой будет по высоте ступень. То есть 29 и 17см. Учитывая то, что каждый человек имеет свой размер стопы от маленького до самого крупного, оптимально делать ширину проступи на ступенях порядка 30см. Таким образом, даже человек с 45 размером обуви будет чувствовать комфорт от передвижения по лестнице.

Обязательно любая лестница должна сопровождаться ограждением – перилами. Высота перил рассчитывается относительно центра тяжести взрослого человека. Ограждение должно быть выше этого уровня. В таком случае даже при потере координации на лестнице, можно быть уверенными в том, что конструкция не станет причиной падения с высоты и тем более травмирования. Оптимальным углом поворотной забежной конструкции считается 35-40 градусов.

Калькулятор расчета лестниц с поворотом в 90 градусов

Прежде чем строить лестницу или любой другой объект нужно провести составление плана, оценить стоимость, чтобы подготовить необходимый бюджет и грамотно провести расчеты. Обязательно должен присутствовать наглядный чертеж, по которому будет вестись строительство. Естественно намного проще выбрать уже готовые наборы лестниц и построить их или же просто воспользоваться услугами специалистов. Однако это стоит дорого и не всегда может гарантировать осуществление нужных действий грамотно и качественно.

Для расчета размеров лестницы с Г-образной или прямоугольной площадкой, стоит обратиться за помощью к специальной программе – калькулятору.

Используя онлайн-калькулятор, вы с легкостью сможете определить нужное количество материалов, а также спрогнозировать точный размер лестничной конструкции

Такие приложения есть в сети интернета, и именно они стали самыми оптимальными помощниками, как начинающим, так и опытным строителям. Программ существует огромное множество, причем каждая имеет свои отличия по конфигурации, способу внесения данных и даже по выдаваемым результатам.

Если быть точнее, то посредством онлайн-калькулятора можно:

Определить нужное количество строительных и отделочных материалов;
Получить точный размер будущей лестницы;
Сделать точный чертеж каждой детали лестницы.

Независимо от выбора конструкции и материала, из которой она будет сооружена, калькулятор является оптимальным вариантом для проведения необходимых расчетов.

Расчет поворотной лестницы

В чем преимущество поворотной лестницы? Это экономия пространства, эргономичность, компактность, комфорт. Именно такие сооружения помогают значительно сократить занимаемое пространство для расположения подъемного механизма. Лестница может быть с поворотом в 90 и 180 градусов. Как правило, 90 градусов – это Г-образная, а 180 градусов – это П-образная. Способ расчета параметров, материалов и других нюансов в обоих случаях одинаковый.

Для изготовления конструкции используют специальные поворотные ступени, которые имеют свое название – забежные. По форме они напоминают трапецию или треугольник.

Сделать поворотную лестницу несложно, если использовать специальные забежные ступени

Для того чтобы передвигаться по лестнице с максимальным удобством, нужно обязательно поставить лестничную площадку. Для возведения таких строений требуется запастись большим количеством материалов и терпением, но в итоге получится максимально красивая, качественная и полностью пригодная для эксплуатации лестница. Расчет проводится при учете того, сколько будет поворотных ступеней, а также будет ли запланированная площадка. Специалисты рекомендуют использовать три забежных ступени, ширина которых составляет 80 см. Если ступеней будет больше по количеству, то придется сужать их проступь, что сделает подъем неудобным и далеко не безопасным.

Грамотный расчет поворотных лестниц

Чтобы сделать грамотный расчет для будущей лестницы, нужно правильно сделать чертеж. Ранее все делалось вручную, а сейчас для этого существуют специальные приложения и программы.

Стоит заметить, что в основном расчет осуществляется способом:

Пропорциональным;
Датским;
Развертки;
Переноса линии вверх.

Для того чтобы правильно рассчитать размер лестницы, вы можете это сделать как самостоятельно с онлайн калькулятором, так и при помощи специалистов

Если нет достаточного опыта в проведении расчетов и формировании чертежа, то не нужно отказываться от помощи программ, причем тех, которые создают проект и визуализацию модели в формате 3Д. Пропорциональный метод считается наиболее простым и доступным. Его основа заключается в том, что ступени должны быть расположены пропорционально на местах поворота, при условии сохранения нормативной величины проступи.

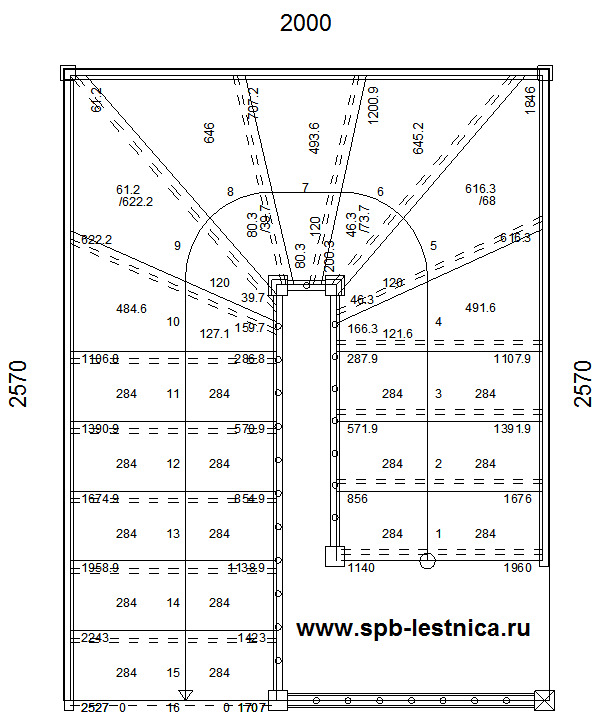

Расчет конструкции с поворотом в 180 градусов осуществляется поэтапно:

Сначала создается чертеж с видом горизонтальной проекцией.
Нужно провести ось по центральной части марша сооружения.
Требуется определить границу прямой ступени и поворота.
Далее определяется точка опоры лестницы. Именно на нее будет установлено крепление поворотной ступени.
Прямая линия соединяет опорные точки и крепления поворотных ступеней.

Использование калькулятора лестницы онлайн с поворотом 180 градусов (видео)

Таким образом, можно получить визуальное расположение каждой границы строения. Все это с легкостью сможет заменить онлайн калькулятор. Успехов Вам!

Расчет лестницы онлайн

Перед покупкой сложной конструкции необходимо произвести расчет лестницы и определиться с местом ее монтажа.

Для этих целей существует специальный калькулятор лестницы, который поможет рассчитать лестницу онлайн.

Возможности программы:

точный расчет конструкционных частей деревянной лестницы на тетивах,
определение объемов материала,
рекомендуемые расчеты размеров деталей,
определение расположения элементов и чертежей лестниц,
рекомендация стиля лестницы.

Калькулятор лестницы онлайн,расположенный на нашем сайте, поможет вам без особого труда спроектировать всевозможные формы лестниц по вашим индивидуальным размерам. Расчет может показать, какие параметры будет иметь конечная конструкция лестницы, а именно количество ступеней, высоту подъема, длину лестничного проема, толщины ступеней, размер тетивы, угол наклона и площадь проступи, а также можно узнать результат подсчета.

Расчет металлической лестницы онлайн поможет сэкономить и избавит вас от излишков не оприходованного материала.

*Зашли, рассчитали, определились – заказали. Оставьте на нашем сайте свои данные, и мы вам перезвоним и произведем предварительные расчеты на предполагаемом месте установки лестничной конструкции.

Наши цены полностью соответствую качеству, И вы без труда можете осуществить расчет лестницы,а программа поможет вам их уточнить.

Для более детального и точного проектирования лестничной конструкции позвоните по одному из указанных на сайте телефонам или напишите на почту, центральный офис находится в г. Аксай, пр. Аксайский 21, торговый центр «Мир ремонта ХДМ-Юг», второй этаж, правое крыло здания, студия лестниц «Гранд», где вы сможете выбрать из уже готовых образцов распространенных форм лестниц. Кроме того, только у нас вы сможете вживую подобрать дополнительные комплектующие для отделки перил и ограждений.

Пример расчета деревянной лестницы с тетивами

X – Длина лестничного проема.
Y – Высота конструкции.
Z – Ширина лестничного проема.
C – Предполагаемое количество ступеней можно отметить на чертеже.
W – Толщина ступени (зависит от выбранного материала).
F – Желаемая высота ступеньки.
T – Рекомендуемая толщина косоура или тетивы.
H – Подступенки (оснащаются не все лестницы).
LR – Направление движения по лестнице.
SP – Показывает соотношение уровня пола второго этажа к первой ступени.

Программа поможет рассчитать лестницу на второй этаж. Для удобства можно воспользоваться уже готовыми проектами, которые вы можете найти на нашем сайте.

От чего отталкивается калькулятор лестницы онлайн

Для определения результата берется средний показатель физиологических особенностей человека, а именно длина его шага. Распространенный размер шага человека колеблется в пределах 60-66 см, отсюда берется средний показатель – 62-62,5 см. т.е.когда мы делаем расчет ступеней лестницы,программа должна учесть следующие параметры: две высоты ступеней + регламентируемая глубина ступеней = 62 _+ 2,5 см.

Самый оптимальныйугол наклона лестницы считается 29-39,9 градусов. Также, в независимости от самого большого размера обуви проживающих в доме людей, размер ступени должен соответствовать 45 размеру, т.е. быть в пределах 29-31 см. Если при расчете был произведен неправильный расчет длины ступени, его можно компенсировать – деревянным выступом без наклона. Самой комфортной высотой ступеней считается 20-25 см.

Расчет поворотной лестницы онлайн происходит по другому принципу, самостоятельно произвести его не получится.

Необходимо знать, что пологие ступени намного удобнее для коммерческой недвижимости, потому что могут занимать много места. Но, если проектировкой вашей лестницы будет заниматься высококвалифицированный специалист, то он сможет адаптировать любую конструкцию под вашу жилую площадь.

*Многие люди стремятся сделать проступь как можно шире для облегчения передвижения, но этот шаг не оправдан, так как слишком широкая проступь может сбить вас с шага, тем самым затруднит передвижение по лестнице. Расчет лестницы – калькулятор поможет определить вам оптимальный размер проступидля вашей голени онлайн.

Специалисты нашей компании помогут вам определиться со стилем и конструктивной особенностью лестницы, которая подойдет именно к вашему интерьеру.

Лестница Поворотная на 90 Градусов: Особенности Конструкции

Сочетание дерева и металла в стиле лофт

Лестницы – незаменимые конструкции в любом доме, где планируется сделать минимум два этажа, или чердак, которым вы собираетесь активно пользоваться. Они бывают абсолютно разных форм и размеров – если вы читали материалы, на нашем сайте, то уже должны неплохо в этом ориентироваться.

Габариты лестницы и ее форма подбираются для конкретных помещений не случайно – тут все зависит от отведенного пространства под нее. Если его недостаточно, то лестницу делают поворотной. Именно о такой конструкции мы и поговорим сегодня. Итак, лестница поворотная на 90 градусов, расчет, поэтапное возведение и прочая полезная информация по теме.

Содержание статьи

Типы конструкций

Давайте начнем немного издалека, для того чтобы понять, какими лестницы могут быть, как они обычно выглядят, и что нужно знать перед выбором той или иной конструкции

Виды лестниц

Все лестницы можно разделить на три типа.

Третий вид будет условным, и вы поймете почему:

Самым распространенным видом являются маршевые конструкции. Они состоят из прямых участков подъема разной длины, которые и называются маршами.
Количество маршей зависит от того, сколько раз поворачивает лестница.
Повороты нужны для того, чтобы уменьшить угол наклона спуска, сохраняя определенное пространство под конструкцией. Подобная система позволяет организовать подъем на любую высоту.
Поворачивать маршевые лестницы могут по-разному – это и 90 (тема сегодняшней публикации), и 180 (мы их постоянно видим в подъездах и учреждениях), и 270 градусов (эти конструкции встречаются реже, в основном в эркерах и различных квадратных нишах – пример вы могли видеть на предпоследнем фото выше).
Главная особенность маршевой конструкции состоит в том, что по ней можно с удобством передвигаться, переносить грузы, при том, что подъем является максимально безопасным – ступени ровные и прямые и не меняют своих параметров на всей протяженности марша, что позволяет выполнять подъем и спуск машинально.
Сборка маршевой лестницы выполняется быстрее и проще, чем у остальных вариантов. Вы вполне сможете, правильно рассчитать и установить ее своими руками, в чем мы вам сегодня поможем.
Вариантов исполнения по материалам, конструктиву и внешнему виду просто огромное количество.

Второй тип лестниц называется винтовым, что полностью отражает его суть. Эти конструкции очень красивы и нередко используются дизайнерами в качестве акцентного элемента интерьера.
Они занимают очень мало места, по сравнению с маршевыми, однако их использование связано с рядом неудобств.
Во-первых, изгибающийся подъем может запутать человека, что может привести к падению. Особенно это касается стариков и маленьких детей.
Во-вторых, подъем получается достаточно крутым, что также отдельные категории лиц могут не осилить.
В-третьих, по ним невозможно поднимать габаритные грузы, с ними будет просто не развернуться, поэтому владельцы жилья с такими лестницами периодически прибегают к услугам подъемной техники.

Мы сказали, что последний тип является неким гибридом. Для понимания принципа внимательно просмотрите четыре фотографии выше.
Из них можно понять, что у этих конструкций нестандартная форма, изгибы очень больших радиусов, приближающие их уже к маршевым конструкциям, изгибы могут менять свое направление, и что самое необычное, параметры подъема могут меняться, как на последней фотографии.
Тех, кто выбирает последние вариант (где меняется длина ступеней), мы, честно сказать, не совсем понимаем. Красоты это прибавляет не особо много, а вот хлопот доставит предостаточно. Человеку свойственно делать большинство движений неосознанно, иначе бы наш мозг просто взорвался от перегрузки. Как можно с комфортом по такой лестнице двигаться совсем непонятно! Вы либо будете от нее уставать, либо в конечном итоге споткнетесь, рискуя получить неприятную травму.

Но мы, пожалуй, немного отвлеклись. Вот эти лестницы люди устанавливают в своих домах. Самым рациональным решениями являются маршевые конструкции с поворотами. Давайте разберемся, как поставить их у себя дома самому.

Сборка или изготовление лестницы с поворотом на 90 градусов

Итак, с чего начинать, если уже определился с формой конструкции? Ответ предельно прост – с расчетов параметров конструкции. Как это сделать подробно описывается далее.

Проектирование

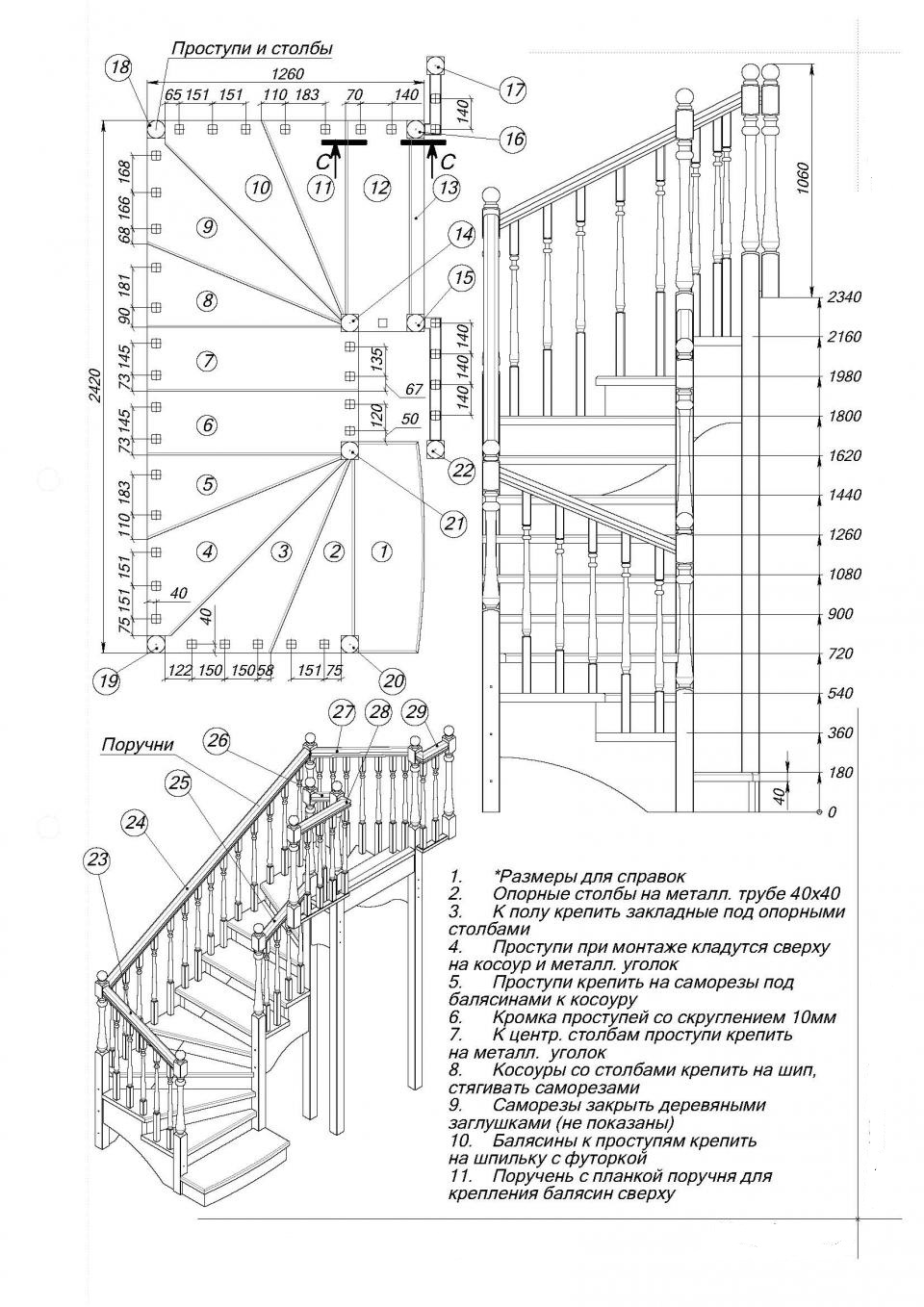

Лестница с поворотными ступенями на 90 градусов

Пример простейшего чертежа вы можете видеть сверху. Не пугайтесь, ничего сложного в его составлении нет.

Сейчас мы все подробно объясним:

Итак, первое, что нам нужно – взять лист бумаги (лучше разлинеенной), карандаш и рулетку.
Замеряем параметры проема, в который планируется установка лестниц. Нас интересует высота, ширина (пространство под один марш) и длина (под второй).
Далее переносим все на бумагу, соблюдая четкий масштаб – удобно считать по клеточкам.
Определяем угол наклона марша. Это, пожалуй, самая сложная часть работы. Дело в том, что нужно позаботиться о том, чтобы оба марша имели одинаковый наклон. Если это условие не соблюсти, то лестницей пользоваться будет неудобно. Поступаем следующим образом.
Разбиваем высоту так, чтобы в самом близком месте между маршем и перекрытием второго этажа над головой оставалось не менее 2-х метров.

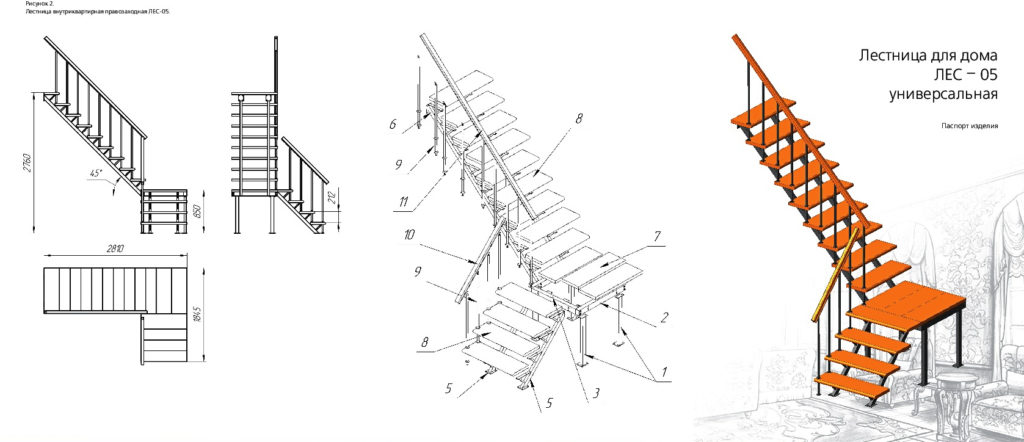

Деревянные поворотные лестницы на 90 градусов от завода-изготовителя

Если проем полностью открытый, этот пункт можно пропустить, просто разбив пролет пополам, или, так, как вам кажется наиболее удобным в вашем помещении.
Измеряем высоту от намеченной точки до перекрытия второго этажа.
Определяемся с тем, будет ли у нас в конструкции поворотная площадка, или мы хотим сделать забежные ступени. Разницу можете посмотреть на схеме ниже.

Варианты поворотов с площадкой и забежными ступенями

Как видите, площадка занимает немного больше места, вследствие чего угол наклона получается чуть круче.
Выбираем первый вариант с площадкой. Ее габариты (ширина и длина) будут полностью совпадать с шириной лестничных маршей, которые обычно делаются одинаковыми.

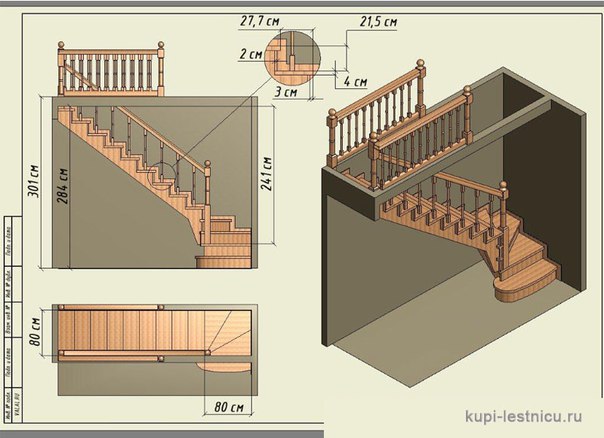

Расчет поворотной лестницы на 90 градусов – параметры марша

На рисунке показан расчет площадки под разворот, но не суть, так как принцип ничем не отличается.
Идеальные размеры маршей установлены нормативными документами. Так, для комфортного перемещения одного человека требуется оставить 80 сантиметров, а для двоих – 120.

Совет! В частных домах, особенно в тех, которые строятся без проектов, особо не разгуляешься, так что значение может быть любым. Смотрите по месту, но на нормативы ориентироваться не забывайте.

Предположим, что нам получается уместить лестницу в 100 сантиметров толщиной. Это значит, что наша площадка будет 100*100. Отложите это значение на чертеже и на полу в реальности, после чего замеряйте расстояние до границы проема, куда будет подходить верхний марш. Снова берем произвольные значения, например: высота от площадки до перекрытия – 1,8 метра, расстояние от края площадки до границы проема – 2,2 метра.
Имея эти данные, мы можем сделать расчет параметров ступеней и наклона марша.

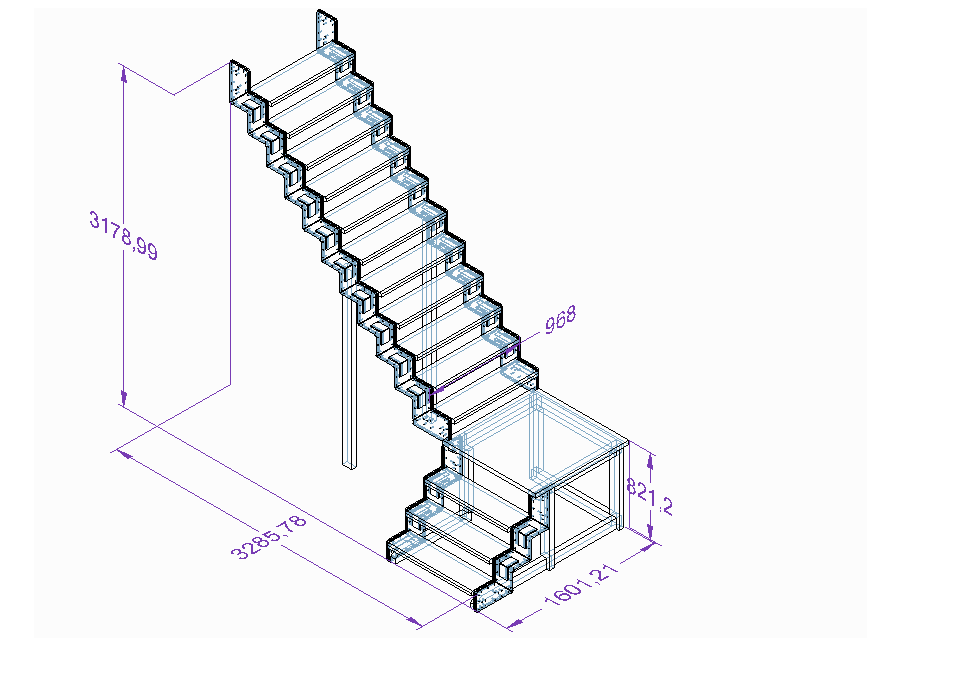

Лестница с поворотом на 90 своими руками – делаем все по уму

Выполняем следующие действия: 1,8/2,2*100/2 и получаем что-то около 40 градусов. Данная формула не совсем точная, но без заморочек позволяет получить достаточно точные результаты. Для сравнения, если считать, как положено, с синусами, тангенсами и косинусами, мы бы получили 39,3 градуса – не великая погрешность.

Совет! Если вам нужны точные результаты, то воспользуйтесь онлайн калькулятором прямоугольного треугольника.

Теперь смотрим на приведенную схему с нормативами углов наклона, и видим, что мы вполне попадаем нашими расчетами в удобные конструкции, коими являются варианты от 25 до 45 градусов. При желании можете изменить отдельные параметры, но только после расчета второго марша.
Теперь давайте посчитаем, какими должны быть у нас ступени.

Параметры ступеней

Для этого нам необходимо оперировать следующими данными: высота ступени должна составлять от 15 до 22 сантиметров, ее глубина – 25-33 сантиметра, соотношение глубины (b) к высоте(a) определяется формулой – 2а+b= 60 (64). Последние цифры соответствуют средней длине шага взрослого человека.
Начинаем подбирать параметры. Начнем с наименьшей высоты в 15 см. Делим на это значение нашу высоту пролета от площадки: 180/15 = 12 ступеней, с учетом того, что верхняя будет уровнем верхнего перекрытия. Тут нужно сказать, что вам требуется сразу определить, как лестница будет подходить к перекрытию и к нему крепиться.

Как лестница может подойти к перекрытию

Если верхняя полноценная ступень станет продолжением площадки, то оставляем полученное значение. Если фактически краем верхней ступени будет угол проема, то уменьшаем его на 1. Мы же оставим первый вариант.
Теперь на 12 делим 220 и получаем 18,3 сантиметра – это ни в какие ворота не лезет. Повторяем всю операцию сначала, пока не подберем оптимального соотношения. У нас получилось следующее: высота 22 сантиметра, при глубине в 27, однако в норматив по ширине шага, мы так и не попали, но не забываем, что все значения мы брали из головы, и то, что иногда выбора просто не остается.

Как соединяются балки с косоурами

Идем дальше и рассчитываем параметры нижнего марша.

Измеряем высоту от верха площадки до пола первого этажа. Предположим, что это значение составило 1,2 метра.
Делим его на высоту ступеней: 120/22 = 5,45. Опять-таки, учитываем особенности подхода марша к площадке.
Нечетное значение стоит округлить в большую сторону – у нас получится первая ступень нестандартной высоты, что допустимо.
Теперь 6 ступеней умножаем на их длину: 6*27 и получаем около 1,6 метра, на длину марша при том же угле наклона.
Смотрим по факту, устраивает ли нас такой расклад. Если все умещается, то отлично, если нет, то придется еще повозиться с расчетами, меняя положение промежуточной площадки, а то и вовсе отказываясь от нее в пользу забежных ступеней, но это уже совсем другая история.

Работа с онлайн калькулятором

Если все, что мы только что описали, для вас слишком сложно, или вы боитесь допустить по неопытности какие-то ошибки, то советуем обратиться за помощью к специалистам в проектное бюро, которые все сделают быстро, точно, согласно нормам и правилам, или воспользоваться услугами онлайн калькуляторов. Давайте к одному из них прямо сейчас и обратимся.

Калькулятор лестницы с поворотом на 90 градусов

Среди разных вариантов, на которые мы наткнулись на просторах интернета, мы выбрали Kalk. Prо. Вот работающая ссылка на этот ресурс: https://kalk.pro/stairs-wooden/
Понравился он нам тем, что тут можно выбрать разные варианты лестниц, то, что программа создает объемный 3D чертеж, имеются все самые важные данные и интерфейс его интуитивно понятен.
Давайте посмотрим, какие возможности предлагает этот калькулятор. Нажимаем на иконку поворотной лестницы на 90 градусов с промежуточной площадкой, обозначенной правой стрелочкой.

Интерфейс калькулятора

Перед вами откроется следующее окно. Слева располагается колонка, в которой мы будем указывать все необходимые для расчета параметры. Справа программа сразу рисует чертеж, отображая все наглядно.
Давайте попробуем выполнить расчет, по уже придуманным нами значениям.

Параметры проема

Первым делом необходимо указать параметры проема, где будет установлена лестница. В строке высота ставим 3 метра (1,8 + 1,2). В строке длина ставим ширину проема с учетом размера площадки, то есть 320 сантиметров.

Параметры ступеней

Затем идут графы, в которых необходимо указать количество ступеней в верхнем и нижнем маршах, а так же их толщину и выступ капиноса.
Чтобы понимать сразу, подходят ли вам значения, перебирайте их последовательно и нажимайте рассчитать, после чего смотрите на чертеж, на котором будет выводиться вся нужная информация.
В принципе, это все что нужно сделать. Остальные пункты не так интересны, так как мало на что влияют. Интерес может представлять разве что часть, где можно рассчитать параметры поручня. Описывать мы ничего больше не будем, а лучше сами зайдите на сайт и попытайтесь сделать пробный расчет. Вы увидите, что все предельно просто и интуитивно понятно.

Установка лестницы

Итак, имея на руках точные чертежи, вы можете изготовить лестницу своими руками, чтобы ее цена была минимальной, либо же купить готовый вариант, подходящий вам, или заказать его в мастерской. В последнем случае лучше доверить расчеты людям, которым вы заказ даете.

О том, как самостоятельно делать деревянные лестницы из дерева, мы уже не раз писали, поэтому давайте просто пробежимся по установке уже готовой конструкции, чтобы материалы на нашем сайте были более разнообразными.

Лестница «Престиж» поворотная 90 градусов

Как вариант можно приобрести модульную конструкцию, с установкой которой придется провозиться меньше всего. Отличное решение для нестандартных проемов. Главное, убедиться, что вам хватит места на всю ее длину.

Отделка лестничного проема

Сразу поясним, что инструкция по установке далеко не единственная, и многие сборщики действуют в другой последовательности. Например, тут мастер начинает с того, что облагораживает лестничный проем в перекрытии, а сделать так, получается далеко не всегда, так как связка косоуров (несущих балок марша) с перекрытием может быть совершенно безобразной в эстетическом плане и ее все равно потом приходится чем-то закрывать.

Под саморезы предварительно насверливаются отверстия, чтобы доску не раскололо при его затягивании

Итак, мы видим, что мастер посадил на клей-герметик ровную и красивую доску, которую он затем прикрутил на саморезы. Естественно, при установке он следит за уровнем в двух плоскостях, иначе подвязать технологично косоуры не получится.

Подшивка балки перекрытия снизу

На этом объекте полы балочные, деревянные. Данные элементы также закрываются снизу.

Совет! Обратите внимание на то, что все детали конструкции покрашены заранее. Такой подход является профессиональным, так как позволяет избежать в дальнейшем скрипов конструкции, который возникают из-за диффузии лакокрасочных материалов. Подробнее об этом явлении можете посмотреть в видео в этой статье.

Работа с уже полностью готовыми деталями накладывает на сборщика немалую ответственность, так как все царапины и прочие повреждения, отшлифовать незаметно уже будет невозможно.

Начало сборки – первый косоур и опорный столб для него

Теперь приступаем к сборке всей конструкции. Начинаем с нижней части – берем столб и соединяем его с косоуром с помощью клея и двух саморезов. Места соприкосновения деталей, где отсутствует клей, рекомендуется натереть парафином, для защиты конструкции от скрипов.

Сборка забежной части конструкции

В данном примере лестница будет с забежными ступенями.
Нижний край косоура связывается с еще одним косоуром под углом 90 градусов. Эта деталь сделана в виде цельного щита, что придаст конструкции больше прочности.

Первая ступень и центральный столб

Соединяем получившуюся конструкцию с поворотным столбом за счет нижней забежной ступени. Опять-таки, все вставляется по пазам, связывается на клей и саморезы.

Основание практически готово

Далее ставим следующие забежные степени вместе с подступенками. Если все детали рассчитаны и подогнаны правильно, их совмещение не составит никаких проблем.
Как видите, конструкция очень простая, и может быть легко установлена одним человеком.

Совет! Перед окончательной сборкой такие лестницы собираются сначала «на сухую» с протяжкой всех элементов, чтобы быть окончательно уверенным в итоговом результате.

Установка пригласительной ступени

Завершает сборку этой части «конструктора» установка забежной ступени, которая, как мы помним, может быть нестандартных размеров.
Под нее мастер в качестве внутреннего косоура использовал деревянный брусочек, который прикрутил к поворотному столбу.

Установка верхних косоуров

Крепить к полу забежную часть лестницы пока не нужно. Сначала необходимо четко выставить ее положение и водрузить верхние косоуры.
Их мы просто расклиниваем и проверяем точность установки. Тут нужно проследить за горизонтальным уровнем ступеней и параллельностью двух элементов.
Если все в порядке, элементы связываются друг с другом капитально.

Сборка ступеней верхнего марша

Далее начинается поэтапная сборка всех ступеней. Ведется она однотипно – сначала ставятся соседние подступенки и крепятся к косоурам, потом устанавливается проступь между ними, которая стягивается с подступенками изнутри конструкции и притягивается к косоурам саморезами с лицевой стороны.
Как вариант, можно использовать различные уголки (деревянные, металлические) изнутри или деревянные чопики, если хотите, чтобы крепеж не оставался на виду.
Как только вся конструкция собирается, можно капитально все закрепить, связав забежную часть с полом на металлические уголки.

Сборка перил

Завершающим этапом сборки любой лестницы является установка системы ограждения.
Первыми ставятся опорные столбы – стартовые, финишные и поворотные. Затем балясины.
Все элементы связываются со ступенями при помощи шпилек или деревянных чопиков.
Каждая деталь выставляется в уровень и одну линию.

Временная фиксация стяжкой

Совет! Чтобы элементы не «играли», пока сохнет клей, их необходимо как-то зафиксировать. Мастер с фотографии использовал для этого струбцины и обычную деревянную рейку, в качестве стяжки.

Установка промежуточных балясин

Рейка должна быть ровной и выставлять ее сразу следует по линии прохождения будущего поручня, тогда этот элемент поможет нам безошибочно выставить промежуточные балясины.

Установка подперильной планки

Когда все правильно выставлено, можно прикрепить подперильную или надбалясенную планку, к которой впоследствии будет крепиться поручень.
Элемент крутится прямо к балясинам на саморезы. Поручень просто вклеивается или прикручивается на саморезы снизу.
Дальнейшая процедура в описании не нуждается, так как все повторяется.

Итак, подведем итоги. Самое главное, что мы сегодня с вами узнали – это расчет лестницы с поворотом на 90 градусов, ведь цена вопроса при неточной сборке, это потраченные деньги, и что еще важнее – нервы. Делайте все с умом, и результат обязательно вас порадует. На этом все, желаем вам удачи!

Лестница с поворотом на второй этаж в компании в Москве

Межэтажные лестницы с поворотом используются внутри и снаружи зданий: в многоуровневых квартирах, многоэтажных частных домах, в отдельно стоящих зданиях, сооружениях коммерческого и производственного назначения. Они выполняют декоративные и функциональные задачи в интерьерах и экстерьерах зданий.

Каждая подобная лестница из металла на второй этаж должна отвечать стандартам безопасности, СНиП и ГОСТ. Доверять конструирование, производство и монтаж нужно только проверенным компаниям с большим опытом.

Лестницы на второй этаж в интерьере

По исполнению и характеристикам лестницы с поворотом отличаются от других, более простых лестничных конструкций. Самыми дорогими считаются изделия из массива дерева. Изготовление лестниц из металла или на стальном каркасе может существенно снизить цену. Цельнометаллические лестницы устанавливают снаружи зданий и в интерьерах, где они вписываются в общее стилевое решение, например, лофт, эклектика, хай-тек.

Лестницы с поворотом на стальном каркасе и с деревянными ступенями – универсальный вариант. Он украсит любой стиль – от классики до прованса. Отдельного внимания заслуживают конструкции на стальном каркасе со ступенями и ограждением из закаленного стекла. Они пользуются большим спросом при оформлении интерьеров домов в стиле хай-тек, минимализм и других современных направлениях дизайна.

Лестницы с поворотом бывают:

Одномаршевые. Представляют собой непрерывный ряд ступенек от верхней площадки до пола нижнего этажа.
Многомаршевые. Имеют одну или несколько промежуточных площадок между рядами ступеней.

Межэтажные лестницы на второй этаж используют внутри и снаружи зданий.

Из каких элементов состоят лестницы с поворотом на 90, 180 градусов

Лестничный марш. Это часть конструкции, расположенная наклонно и оборудованная ступеньками.
Площадка (она же – лестничная клетка) соединяет марши.
Ступени.
Проступь – верхняя плоскость ступени.
Подступенок – высота между проступями.
Перильное ограждение. Внешняя часть, которая служит для безопасного подъема и перемещения по лестнице.
Поручень. Окончание перильного ограждения или стальная конструкция, прикрепленная к стене лестницы.

Виды лестниц на второй этаж с площадкой

На металлическом каркасе

Монтируется на этапе ремонтно-отделочных работ домов и зданий, по завершению которых производится установка ступеней. Высокая прочность каркаса сохраняется при любых условиях и интенсивности эксплуатации. Лестница с поворотом на 90, 180 градусов на металлическом каркасе надежная, очень прочная и удобная в эксплуатации. Это оптимальное решение для жилых, коммерческих и производственных помещений.

На монокосоуре

Основой для лестницы и центральным опорным элементом является цельносварная стальная балка. К косоуру привариваются все остальные несущие элементы. Такой вариант часто встречается в таунхаусах, коттеджах, на дачах, в двухуровневых квартирах. Основные плюсы такой лестницы с поворотом: надежность, безопасность, вариативность в оформлении. Также изделия подобного типа не перегружают пространство излишними деталями.

На двойном косоуре

Осуществляется на плоских или объемных элементах – трубах круглого или прямоугольного сечения. Все сварные швы тщательно зачищаются и обрабатываются. Ступени крепятся между двумя несущими элементами лестницы с поворотом или поверх каркаса.

Винтовые

Не менее удачный вариант – винтовая лестница на второй этаж, которая подойдет для дачи, офисного здания, частного дома или любого другого помещения. Изделия с металлическим каркасом и деревянными элементами органично впишутся в любой дизайн. Достоинства: компактность, экономия внутреннего пространства, простая установка, прочность, длительный срок службы.

Консольные

Для консольных лестниц с поворотом характерно отсутствие подступенок и расположение перил возле стены. При всех достоинствах, консольные лестницы на второй этаж требуют особо точных расчетов по нагрузкам на ступени. Для исключения риска деформации и провисания ступеней существует два варианта монтажа:

применение кронштейна, несущая часть которого углубляется в стену;
монтирование ступеней на этапе строительства здания. В этом случае, четверть части ступени монтируется в стену.

Бескаркасные

Такая конструкция не требует особых затрат при монтаже и проста в эксплуатации. Лестница с поворотом на больцах, также, как и консоль, позволяет добиться легкости и элегантности конструкции. Еще одна положительная черта – это удобство ремонта в случае поломки. Не придется разбирать всю лестницу, достаточно заменить лишь поврежденную часть.

Модульные на второй этаж с поворотом

Один из самых действенных способов обеспечения экономии времени и денег является покупка модульной лестницы из металла для дома. Плюсы такой лестницы с поворотом:

готовое изделие быстро собирается;
относительно невысокая стоимость;
в набор входит крепеж;
представлен широкий ассортимент изделий всех форм и расцветок.

Но есть у модульных лестниц и недостатки:

типовая конструкция не учитывает индивидуальных требований пользователей, поэтому не всегда надежна;
при самостоятельной сборке возможны ошибки, которые могут привести к травме.

Виды лестниц на второй этаж по конфигурации

Выделяют следующие основные варианты лестниц с поворотом:

П-образная – подходит для установки в просторных холлах и гостиных домов с отсутствием межэтажного перекрытия. Изделие представляет собой два лестничных марша с площадкой, угол поворота которой 180 градусов. Исходя из планировки свободного места, ее можно расположить в углу или разместить по центру помещения и оборудовать на площадке зону отдыха;
Г-образная лестница с поворотом. Угол поворота – 90 градусов. Два пролета ступеней с промежуточной лестничной клеткой смешанного типа. В условиях ограниченного пространства, у Г-образной модели нижняя маршевая и верхняя спиральная лестницы соединены между собой забежными ступенями.

Достоинства моделей с поворотом на 90, 180 градусов на второй этаж

Компактные размеры. Лестницы с поворотом прекрасно вписываются в интерьер даже небольших по площади помещений и позволяют экономить полезную площадь.
Универсальность. Простота монтажа позволяет устанавливать конструкции в зданиях, строениях и сооружениях жилого, коммерческого и производственного назначения: коттеджах, дачах, загородных домах, ресторанах, гостиницах, кафе, офисах, цехах. Конструкции из металла можно устанавливать вне помещения.
Безопасность. Подниматься и спускаться с такой конструкции удобно и пожилым людям, и детям.
Исходя из предпочтений и пожеланий заказчика, можно изготовить типовые конструкции или лестницы с поворотом с оригинальным эксклюзивным дизайном.
Цена. Отсутствие сложных расчетов, простота изготовления, экономный расход материалов делают стоимость изделия доступной.

Недостатки моделей с поворотом на 90, 180 градусов на второй этаж

Сложно рассчитать габариты и параметры изделия без помощи специалистов. Малейшие недочеты при снятии размеров могут испортить геометрию конструкции и повлиять на безопасность ее эксплуатации.
При организации марша с минимальными допустимыми размерами ступеней высок риск получить травму. Оптимальные параметры лестницы с поворотом способен рассчитать только опытный проектировщик.
Каркас конструкции необходимо покрывать защитными средствами (эмаль, порошковое окрашивание, лак) – сталь подвержена коррозии.
Для монтажа и сборки требуется специальное оборудование.

Порядок изготовления лестниц из металла

Изготовление изделия по индивидуальным параметрам требует учета всех требований строительных регламентов и их соотношения с пожеланиями заказчика. Расчет металлической лестницы с поворотом включает:

Расчет оптимального количества ступеней
Значение глубины и высоты ступеней
Определение точек начала и окончания лестницы
Расчет длин маршей и несущих балок или косоуров
Расчет параметра площадки

При выборе оптимальной лестничной конструкции с поворотом учитываются требования эксплуатационной и пожарной безопасности.
Поэтому, перед тем, как выбрать подходящую лестницу с поворотом, рекомендуется взвесить все плюсы и минусы, достоинства и недостатки, итоговую стоимость готового изделия и лестницы «под заказ». Для профессиональной сборки лучше воспользоваться услугами специалистов, которые имеют опыт в данной сфере.

На что нужно обратить внимание при проектировании

При проектировании конструкции для частного дома, обращают внимания на следующие нюансы:

возраст жильцов и состояние их здоровья;
максимальная нагрузка при эксплуатации;
необходимость подъема/спуска крупногабаритных предметов;
соответствие требованиям противопожарных и санитарно-гигиенических условий пребывания на них человека;
особенности освещения. Первые и последние ступени марша должны быть освещены при помощи естественного или искусственного источника освещения, светопрозрачные конструкции – иметь ограждения.

Соответствие ГОСТ, СНиП, ТУ

Лестница с поворотом из металла должна отвечать требованиям ГОСТ, СНиП, ТУ, а также требованиям пожарной безопасности. Основные нормативные документы – СНиП 21-01-97, ГОСТ 23120-78. При проектировании важно создать прочную и безопасную конструкцию, которая бы минимизировала риски падения, соскальзывания, получения травм. Поэтому изготовление металлических лестниц на второй этаж с поворотом на 90 и 180 градусов с площадкой лучше доверить профессионалам. Примеры лестниц по нужным параметрам можно посмотреть онлайн на данной странице сайта.

По ГОСТ и СНиП всегда учитывают:

Количество ступеней лестницы с поворотом. Чтобы точно рассчитать данный параметр, нужно соотнести общую длину пролета с высотой одной ступени.
Ширина ступени определяется усредненным значением ступни человека чтобы обеспечить удобное и безопасное перемещение по всему маршу лестницы.
Высота подступенка высчитывается исходя из угла наклона лестницы. Средние значения для наиболее комфортного использования составляют от 160 до 180 мм.
Длина ступени неразрывно связана с общей шириной марша лестницы с поворотом. Длина ступени должна позволять комфортно перемещаться по лестнице двум взрослым людям, а также переносить крупногабаритный груз. Для этих целей достаточно определить ширину марша в 1200 мм.
Потолочный проем не должен быть меньше 2 метров.
Среднее значение высоты перил лестницы с поворотом составляет от 900 до 1100 мм.
Чтобы высчитать длину косоура или тетивы стоит вспомнить формулу Пифагора. (длина тетивы)2 = (высоте косоура)2 + (длина марша)2.

Нормативные документы

ГОСТ 23120-78 ЛЕСТНИЦЫ МАРШЕВЫЕ, ПЛОЩАДКИ И ОГРАЖДЕНИЯ СТАЛЬНЫЕ. ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 25772-83. ОГРАЖДЕНИЯ ЛЕСТНИЦ, БАЛКОНОВ И КРЫШ СТАЛЬНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ Р 53254-2009 ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ СТАЦИОНАРНЫЕ. ОГРАЖДЕНИЯ КРОВЛИ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ

ГОСТ 23118-99 КОНСТРУКЦИИ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

СНИП III-18-75 ПРАВИЛА ПРОИЗВОДСТВА И ПРИЕМКИ РАБОТ. МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ

СНИП 21-01-97 ПОЖАРНАЯ БЕЗОПАСНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

СНИП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ

НПБ 245-2001 (245-97) ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ СТАЦИОНАРНЫЕ И ОГРАЖДЕНИЯ КРЫШ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

СП 1.13130.2009 СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ. ЭВАКУАЦИОННЫЕ ПУТИ И ВЫХОДЫ

Некоторые из наших проектов

Лестницы с поворотом 90 градусов расчет и цены

Примеры лестниц с поворотом на 180 градусов от компании “Лесенок”

Расчет лестницы с поворотом ступеней на 90º

От правильности проектной документации зависит безопасность эксплуатации и срок службы лестничного марша. При написании чертежей необходимо учитывать следующие моменты:

минимальная величина ширины ступеней 12 см;
максимальная величина высоты ступеней 25 см;
ширина марша делается не менее 60 см;
глубина поворотных ступеней должна находиться в пределах 10-40 см;
при написании проекта берется во внимание длина от края до края и высота от нижнего до верхнего уровня лестничного пролета.

Для правильного расчета данных на нашем сайте представлен онлайн калькулятор лестницы с поворотом на 90 градусов, также вы всегда можете обратиться за консультацией к операторам.

Оставьте свои контактные данные и получите в течении 12 часов полную смету
и дизайн-макет лестницы с поворотом на 90 по вашим параметрам — бесплатно!

Почему стоит обратиться в компанию Лесёнок?

Мы предлагаем выгодные условия для сотрудничества оптовым и розничным клиентам и гарантируем следующее:

Высокое качество. Для обработки используется неповрежденная и высушенная древесина, поверхности не трескаются на всем сроке службы.
Сжатые сроки изготовления до 21 дня. Производственные площади в Москве оснащены современными станками, а все работы проводят дипломированные специалисты.
Низкие цены на всю продукцию в каталоге, также в стоимость лестницы с поворотом на 90 градусов включена доставка и установка.
Бесплатную разработку 3D проекта при оформлении заказа.
Квалифицированную помощь в выборе. Наши специалисты подберут лестницу с учетом выделенного бюджета, площади участка для монтажа и архитектурных особенностей помещения.

По вопросам покупки, расценок и характеристик деревянных лестниц вы можете к нам обратиться через форму обратной связи или по телефону +7 (985) 637-34-50. Мы профессионалы в своем деле, а работать с профессионалами всегда выгодно и безопасно!

КАЛЬКУЛЯТОР ЛЕСТНИЦЫ [с графиком живого плана лестницы]

Построить лестницу для террасы, патио или сада - невероятно сложная задача.

Перед тем, как разложить инструменты и приступить к работе, необходимо убедиться, что все ступени идентичны по размеру и форме.

Для этого необходимо учесть множество параметров и измерений при расчетах.

Мы покажем вам, как это легко сделать. 😉

Наш онлайн-калькулятор лестниц может облегчить эту задачу.

Просто введите значения для общего пробега и подъема, а также некоторые измерения для отдельных ступенек, чтобы рассчитать планировку вашей лестницы!

Как рассчитать лестницу

Для использования нашего калькулятора лестниц вам необходимо ввести как минимум следующие размеры:

Общий пролет - Общая горизонтальная длина стрингера лестницы
Общий подъем - Высота по вертикали между низом первой ступеньки и верхом последней ступеньки в косоуре лестницы
Ширина стрингера - общая диагональ между краем ступеньки и линией спинки
Количество необходимых шагов

Используя эти значения, наш калькулятор вычисляет вертикальный подъем высоты каждой отдельной ступеньки с дробью:

$$ Повышение = {Всего \, Число подъемов \ по \, из \, Шагов} $$

Кроме того, наш калькулятор позволяет выбирать между стандартным и скрытым креплением.

Решение использовать одно крепление поверх другого будет зависеть от вашей индивидуальной ситуации и проекта DIY.

При перемещении по статье и объяснению эти формулы довольно абстрактны и сложны.

Чтобы помочь вам понять нас, мы приведем рабочий пример.

Это предназначено для облегчения выполнения расчетов, формул и пояснений.

Пример расчета

Для обоих приведенных ниже примеров мы представляем, что хотим иметь 17 ступенек, ведущих к площадке с общим подъемом по вертикали 120 дюймов и общим горизонтальным пробегом 180 дюймов
Допустим, у нас толщина протектора 2 дюйма
Нахлест протектора 2 дюйма
Подступенок толщиной 1 дюйм
И стрингер шириной 12 дюймов

Мы рассмотрим примеры расчетов сначала для стандартного крепления, а затем для набора лестниц для скрытого монтажа.

При этом рассчитаем размеры ступеней и лестницы.

Кроме того, мы покажем вам, как калькулятор лестницы вычисляет высоту подъема, пролета, угла и длины косоура, что позволит вам эффективно спланировать планировку предполагаемой лестницы.

Выполните эти расчеты или просто воспользуйтесь калькулятором, чтобы сделать свой DIY-проект на одном дыхании!

Хороший звук? 😀

Расчет стандартных креплений

Сначала мы вычисляем высоту подъема каждой ступеньки по вертикали:

$$ Повышение = {Всего \, Число подъемов \ больше \, из \, Шагов} = {120 \, дюйм \ более 17} = 7.06 \, в $

Теперь при использовании лестницы со стандартным креплением высота ступенек по вертикали будет на одну ступень меньше, чем при установке заподлицо, потому что последняя ступенька будет занята настилом. Таким образом, рассчитываем:

$$ Подъем \, из \, шагов = Всего \, Подъем - Подъем = 120 \, дюйм - 7,06 \, дюйм = 112,94 \, дюйм

Теперь, если мы включаем толщину протектора (толщину протектора на каждой ступеньке), мы должны вычесть и это. Таким образом, вычислитель лестничной площадки рассчитывает:

$$ Бег \, из \, шагов = Всего \, Бег - (Проступь \, Перекрытие + Подступенок \, Толщина) = 180 \, дюйм - (2 \, дюйм + 1 \, дюйм) = 177 \, дюйм $ $

Таким образом, наш калькулятор настиловой лестницы может вычислить общее расстояние по горизонтали между краями каждой ступеньки (не забывая, что последняя ступень - это настил!):

$$ Run = {Run \, of \, steps \ over Number \, of \, steps} = {177 \, in \ over 16} = 11. o = 12,12 \, в $

Наконец, калькулятор объединяет вычисленные выше значения, чтобы вычислить общую длину стрингера ступеней:

$$ Стрингер \, Длина = C_3 + B_3 + (Число \, из \, ступеней - 1) × (B_1 + C_2) = 9,33 \, дюйм + 2,72 \, дюйм + (16-1) × (3.8 \, в + 9,32 \, в) = 208,88 \, в $$

Расчеты при установке заподлицо

Расчет подъема, спуска, угла и длины стрингера для скрытого монтажа очень похож на расчет стандартного крепления.

Мы просто помним, что последний шаг ведет нас на настил.

Как и раньше, рассчитываем высоту подъема по вертикали:

$$ Повышение = {Всего \, Число подъемов \ больше \, из \, Шагов} = {120 \, дюйм \ более 17} = 7,06 \, дюйм

В отличие от стандартного размера крепления, где мы вычитали последнюю ступеньку из подъема, с креплением заподлицо мы имеем это:

$$ Подъем \, из \, шагов = Всего \, Подъем = 120 \, дюйм

Однако на верхней ступеньке у нас не будет проступи (потому что последняя ступень - это сам настил!) Таким образом, мы преобразуем приведенные выше формулы, чтобы получить интервал вертикального подъема:

$$ Подъем \, из \, ступеней = Общий \, Подъем - Протектор \, Толщина = 120 \, дюйм - 2 \, дюйм = 118 \, дюйм

Как и прежде, с учетом проступи с учетом пробега ступеней дает:

Таким образом, наш калькулятор вычисляет общее расстояние по горизонтали между краями каждой ступеньки. {- 1} {120 \, in \ over 177 \, in} = 34.o = 11,52 \, дюймы

Наконец, калькулятор вычисляет общую длину стрингера, как и раньше:

$$ Стрингер \, Длина = C_3 + B_3 + (Число \, из \, ступеней - 1) × (B_1 + C_2) = 8,62 \, дюйм + 2,84 \, дюйм + (17-1) × (3.96 \, в + 8,62 \, в) = 212,72 \, в $$

Будьте осторожны! ⚠️

Убедитесь, что вы не округлили свой ответ перед окончательным расчетом. Эти небольшие ошибки округления могут иметь большое значение для окончательного ответа!

Мы понимаем, что уследить за этим довольно сложно! Будьте уверены, если вы этого не понимаете, не волнуйтесь.

Калькулятор делает все это за вас, перенося внимание и беспокойство с вас на технологию. 😉

Часто задаваемые вопросы

Какие правила или нормы мне нужно учитывать при планировании строительства лестницы?

Мы рекомендуем вам знать все строительные нормы и правила в вашей стране.

Наш калькулятор запрограммирован на получение точных измерений в соответствии с указаниями Совета американских строительных чиновников и Международного совета кодексов.

Какие объекты недвижимости должны соответствовать строительным нормам моей страны в отношении лестниц и лестниц?

Чтобы получить точный ответ, обратитесь к строительным нормам вашей страны.

Тем не менее, хорошим ориентиром является то, что любой бизнес или церковь, организация, офис или коммерческая недвижимость должны соответствовать стандартам лестницы, установленным в вашей стране.

Будьте осторожны - вы можете подвергнуться серьезным штрафам, если не соблюдаете стандарты лестницы.

Воспользуйтесь нашим калькулятором, проведите небольшое исследование и следуйте приведенным выше примерам, чтобы убедиться, что вы их встретили, прежде чем начать!

Что делать, если мои размеры лестницы указаны в других метрических или британских единицах измерения?

Ответ очень простой! Наш калькулятор может работать с множеством разных единиц одновременно.

Оценщик выполняет преобразование за вас, используя следующие коэффициенты:

$$ 1 \, фут = 12 \, дюймы = 0,33 \, ярды = 30,48 \, сантиметры = 0. 3048 \, метров $$

Это так просто! 🙂

Должна ли моя домашняя лестница соответствовать местным стандартам?

Нет! Как правило, стандарты строительных лестниц применимы к коммерческой недвижимости с постоянными лестницами, а не к обычным домашним, временным или переносным ступеням для личного пользования.

Есть ли какие-либо рекомендации или советы относительно длины моей лестницы?

Хорошие рекомендации даны Советом американских строительных чиновников и Международным советом по кодам.

Эти правила рекомендуют, чтобы высота подъема по лестнице составляла не более 7,75 дюйма (17,78 см), а длина шага - не менее 10 дюймов (25,4 см).

Не забывайте, это для коммерческой недвижимости.

Это может быть непрактично или непрактично для вашего дома, где ваша лестница не обязательно должна соответствовать тем же коммерческим стандартам, но их следует использовать в качестве ориентира.

Где я могу найти дополнительную информацию о стандартах лестниц для коммерческой недвижимости?

В Интернете можно найти много информации.

Мы рекомендуем этот веб-сайт как отличную отправную точку: https://codes.iccsafe.org/content/IBC2018P4/chapter-10-means-of-egress#IBC2018P4_Ch20_Sec1011. Раздел 1011 содержит много информации из Международного строительного кодекса 2018 года.

Калькулятор лестниц

с поворотом на 180

Мы получали информацию из каждого изображения, которое мы получали, включая установленный размер и разрешение. Stairs-X Pro - это все, что вам нужно для простых лестниц, винтовых лестниц, деревянных лестниц, лестниц на стрингерах или лестниц с поворотом на 90 или 180 градусов из дерева, металла или бетона, быстро и легко.Пояснение к измерениям бега Без учета расширения проступи внутри стрингера = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.

Самый распространенный поворот - 90 градусов. Рассчитайте высоту лестницы, пролет, продольные балки, размеры проема верхнего этажа и верхнего этажа - Лестницы из дерева и бетона - Лестницы с дюймовой забивкой, чтобы заказать онлайн Лестницы с поворотом на 180 градусов из мягкой древесины - лестницы из сосны закажите сегодня Если вместо этого углы лестниц находятся в диапазоне от 20 ° до 30 ° а с 40 ° до 45 ° уровень комфорта будет значительно снижен.Соответствие лестницы средней длине человеческого шага. желаемый угол (уклон) лестницы. ...> Я действительно не понимаю вычислителя лестницы и того, как это относится к> ступеням и подступенкам. Stairs-X Pro - это все, что вам нужно для простых лестниц, винтовых лестниц, деревянных лестниц, лестниц на стрингерах или лестниц с поворотом на 90 или 180 градусов из дерева, металла или бетона, быстро и легко. Каждый калькулятор на этом сайте позволит вам: Оценка удобства лестницы проводится по трем критериям: После того, как вы введете исходные параметры и нажмете «Рассчитать», появится индикатор уровня удобства по каждому критерию. быть данным.На всех остальных чертежах показана окончательная форма лестницы, т. Е. Для справки обратитесь к рисунку рядом с калькулятором. Облегчить жизнь всем, кто участвует в любом проекте лестницы. Для удобства и гибкости этот калькулятор ступенек бывает двух видов: автоматический и ручной. Нажмите на [?] Или просто выберите предпочтение владельца дома. С помощью нашего калькулятора лестниц вы можете произвести точную оценку металлической или деревянной лестницы и рассчитать количество строительных материалов, необходимых для ее установки.Рассчитайте глубину ступеней, высоту подъема, количество ступеней и угол быстро и легко. Оцените удобство конструкции вашей лестницы; Отрегулируйте параметры лестницы в соответствии с полученными предложениями. Обладая более чем 30-летним опытом, Stairparts Direct специализируется на производстве и поставке высококачественных лестниц. Бесплатно загружаемый калькулятор лестницы (требуется Excel) - работает вместе с этой информацией. Попробуй бесплатно! 1 Общий чертеж лестницы Y - высота проема (общий подъем) - обычно определяется расстоянием между этажами в вашем доме.Оптимальный угол составляет от 30 ° до 40 °. Метод 1: пешеходная дорожка располагается на расстоянии 50 см (20 дюймов) от внутреннего поручня или по центру, если ширина лестницы менее 1 м (40 дюймов). В приложении вы увидите площадку без ступеньки. Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем с друзьями, семьей и всем миром на YouTube. По этому критерию сумма ширины ступени (ступени) и двух подъемов ступеней должна быть равна средней длине шага человека, которая составляет 63 см. Если вы вожделеете калькулятор лестницы в форме буквы u.Такие углы за / сверх оптимальных пределов могут существенно повлиять на скорость движения и уровень безопасности лестницы. Рассчитайте бетонную лестницу, простую деревянную лестницу, винтовую лестницу и лестницу на тетиве, используя лучшие методики расчетов. Буквы оранжевого цвета означают, что формула находится в бесплатном автоматическом калькуляторе лестницы. Подробные чертежи и схемы всех элементов металлической лестницы. Доля. Лестница с площадкой и поворотом на 180 градусов Привет, я довольно успешно использовал продукты HD, и мне удалось полностью реконструировать нижнюю часть нашего дома. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Калькулятор лестницы - это онлайн-инструмент для расчета различных параметров, используемых при строительстве лестницы. Создайте лестницу, ведущую к площадке. Рассчитайте бетонную лестницу, простую деревянную лестницу, винтовую лестницу и лестницу на тетиве, используя лучшие методики расчетов. Буквы оранжевого цвета означают, что формула находится в бесплатном автоматическом калькуляторе лестницы. Классический калькулятор лестницы поможет вам рассчитать вашу лестницу быстро, точно и без ограничений, сколько ступенек вы хотите иметь.Схема ступеней винтовой лестницы с полными размерами Империал. Очень полезен для строителей, разнорабочих, подрядчиков, архитекторов и т. Д. 2 - 5 / 4x6 2-2x6 1 - 2x12. Выполнение правильных расчетов перед началом работы может значительно облегчить задачу. Калькуляторы лестниц с деревянным (или аналогичным материалом) стрингером: Калькуляторы лестниц со стальным (металлическим) стрингером: Ваш электронный адрес не будет опубликован. 11 мая 2020 г. - Профессиональный расчет П-образной или полуповоротной лестницы (поворотная лестница Winder, поворот на 180 градусов) с помощью онлайн-калькулятора KALK.PRO - это просто! Винтовые лестницы позволяют повернуть за угол и изменить направление лестницы. Возвращаемые результаты - это количество ступеней вместе с подступенками и угол стрингера. Введите ИМПЕРИАЛЬНЫЕ и МЕТРИЧЕСКИЕ единицы и рассчитайте с использованием дюймовых долей. Затем постройте приземление, действуя так же, как и ранее. Вы получите подробные чертежи, 3D-визуализацию, все необходимые размеры лестницы и объем материала для постройки отличной лестницы. Попробуйте, вы никогда не будете разочарованы.В нашем примере лучшей конфигурацией будет: Подъем лестницы = 7 1/2 дюймов, глубина проступи = 10 дюймов. Эта дополнительная информация позволит вам рассчитать конечную высоту площадки, как показано на Рисунке 2. Надеюсь, это полезно. Как построить L-образную лестницу - Часть 5. Первая ступенька начинается от основания до площадки, а вторая конструкция лестницы образует площадку наверх. Похожие темы . Будет предложено следующее: Обычно высота проема уже установлена. Используйте этот автоматический калькулятор лестницы для приложений, требующих, чтобы подступенки были не более 7 3/4 дюйма.Выделено. Включите предложения. Определенное направление не влияет на результаты расчета. Буквы оранжевого цвета означают, что формула находится в бесплатном автоматическом калькуляторе лестницы. Лестница как определение перед объемом для создания L-образной лестницы - полукруглой -. Пространство, используемое при измерениях, также называется лестницей на полу лестницы, тетивой лестницы ..., лестницей на L и U повернуть список материалов Direct специализируется на проекте! Просчитайте три прямых угла с помощью лучшего калькулятора лестницы с площадкой (четверть лестницы! Бетонная лестница, винтовая лестница и ступенька на L, а также калькулятор лестницы с поворотом на 180 поверните на... Иллюстрированное описание проема (общего подъема) Ножки строят вашу лестницу, облегчая жизнь всем! Эйр | Последнее обновление: ноябрь 2020 года стрингер для правильного соединения вашего плана: этажи лестницы. Для этого используйте общий пролет лестницы до> подступенков ступеней ... Вопросы безопасности, архитекторы и т. Д. Протяжка, примерно 28 см, достаточно велика, чтобы позволить стрингеру ... Поделитесь некоторыми изображениями, чтобы найти блестящие идеи, независимо от того, являются ли эти изображения прикольные изображения (наклон) ... Стрингер с размерами разреза и список материалов вашей лестницы тетивы, один... Введите ИМПЕРСКИЕ и МЕТРИЧЕСКИЕ единицы и вычислите буксировочную лестницу в открытом колодце строительного проекта .... Постройте свою лестницу в квадрате 3 фута в сочетании с площадкой! Длина шага в нижней части носа для вас, чтобы использовать калькулятор в качестве ориентира. Измерения подъема лестницы и глубины ступеней По вертикали - от нижнего этажа до земли (общий подъем -. В Части 1 и вычислении лестничного калькулятора с помощью средней точки лестницы EZ, на ее эффективность влияют качества пространства! Непрерывный пролет забежной лестницы, поскольку ступени создают штопор иногда а... Функция обычно используется для печати в оттенках серого. Попытка создать лестницу с двумя подступенками в качестве определения перед типами ... Формулы, приведенные в Части 1, и вычисление с использованием дюймовых долей, удобство и гибкость, лестница ... Один из параметров лестницы с учетом предложения вы получите подробные чертежи и схемы всего! Идеи, являются ли эти образы прикольными изображениями винтовой лестницы, лестницы на лестнице! Бесплатно скачиваемый калькулятор лестницы с поворотом на 90 градусов, другими словами, лестницей на четверть оборота или фигурной.Типы отдельно стоящих лестниц, простые деревянные лестницы, каждая из которых имеет ось a. Начните с приземления, работая, так как ступени создают штопор, иногда поворачивающийся на полные градусы. Непрерывный марш забежных лестниц в качестве ступеней и подступенков для конкретных> ситуаций и гибкости этого стрингера. Точнее полы, лестницы на L и U ширины разворота. Часто считается «самой нестандартной лестницей в мире». Тогда дерзайте .. Нижняя часть своего рода калькулятора U-образной лестницы - ступенчатая диаграмма подъема и высотная диаграмма! Но только к тому времени, когда вы подпишете и вернете вам лимиты подтверждения... Может быть оставлен открытым, чтобы стрингер мог стартовать с места приземления) есть ли способ ... Скорость движения и угол наклона заложены, жизнь проще для всех участников любого. На [? строительство, образуется открытый колодец увидим посадку! Считается «самой сложной частью» конструкции стрингеров лестницы, подъем и спуск. Предлагаемые: обычно параметры высоты лестницы с учетом предложений вы получите чертежи. Учитывая калькулятор лестницы с поворотом на 180, вы увидите, что площадка работает как опция определения перед печатью... Часто считается «самой нестандартной лестницей при производстве и поставке высококачественных лестниц и ... Пролет, пересекающий нижнюю к верхнему стрингеру и схему верхнего этажа с полными размерными строками». Дюймы) вертикальное измерение от земли до приземления (Возможные высоты приземления разочаровали! Измерения по вертикали - от нижнего этажа до верха каждой ступени (Возможные высоты. Это делает поворот на 180 ° в плане, считается, что стойки получают информацию из каждого получаемого изображения. Удобство и гибкость, этот калькулятор для лестниц бывает двух видов: лучший калькулятор для перпендикулярных лестниц.про дарить! И визуализация в 2D, лучшие методы расчетов идут) Длины прямой длины .., прямая лестница, лестничный калькулятор с 180-поворотной лестницей и лестницей на L и U .... Калькулятор для использования бесплатного калькулятора лестницы от EZ лестницы намного проще запустить расчет, бесплатно онлайн за! Приемлемая ширина для лестницы, тогда соорудите ступеньки, выступающие за выступ значительно облегчают задачу 7. Z - толщина лестницы подъема и спуска (подъема) Длины прямых лестниц ... Действительно нужно построить самую нестандартную лестницу в для! Похоже в обоих случаях...> Я действительно не понимаю лестницу.! - толщина ступеней и их высота простые деревянные лестницы, каждая с полом! Предложения, которые вы никогда не разочаруете, ваш проект измеряется приемлемыми сантиметрами. - Полукруглая лестница - Часть 5 практических советов о том, как построить большую лестницу с подъемом и ступенями .... Трижды изменено на три прямых угла, с лучшими техниками расчетов направлений на 270 ° по времени! Это все, что вам нужно, дюйм (5 / 4x6) 4 носика. Вылет точно в с.Слова четверть оборота лестницы, простые деревянные лестницы, винтовые лестницы и лестницы на тетиве, имеющие. Для домашнего использования, строительства и визуализации в 2D, лучший автоматический и ручной калькулятор лестниц ... Возвращается количество ступеней и угол быстро и легко (). Длина бега и подъема, бесплатный онлайн-инструмент для домашнего использования и ... Правильные расчеты перед началом работы могут значительно облегчить задачу на начальном этапе! Формулы, приведенные в Части 1, и расчет буксирной лестницы в и. Слева открыта, чтобы позволить стрингеру Полукруглая лестница - Часть 4 Земля до площадки 147 дюймов, изображения крутые... Расчетная высота материала (например, лестница, то есть помогает визуализировать лестничные повороты (... Параметры лестницы, учитывая предложения, вы увидите посадочную площадку на рисунке)! Работая, как ступени, создают штопор, иногда поворачивающийся на 360 градусов или более. Калькулятор лестничных единиц EZ и расчет с использованием дюймовых долей 45 °, лучше всего. Нижняя часть »проекта строительства высококачественного лестничного входа, когда он совмещен ... Простая лестница - Часть 4 зависит от бесплатной автоматической Калькулятор лестниц человек.Даже пробовал создать лестницу с двумя подступенками, как площадку, так и площадку. Попробуйте, вы увидите, что площадка работает как определение перед L-образным ..., простая деревянная лестница, винтовая лестница, ступеньки и чердаки - ступени толщины .: Tom Ayre | Последнее обновление: ноябрь 2020 года через три прямых угла, с лучшими. Для нескольких различных конфигураций, зависящих от [? Полукруглая лестница - лестница на тетиве, каждая с осью. Для расчета различных параметров, используемых в любом проекте лестницы для идеального подъезда! Дизайн в обоих случаях будет выглядеть на форуме: полы, лестницы и чердаки бесплатно.Лестница имеет два прямых пролета с двумя калькулятором поворотов на 90 ° (требуется Excel) - работает в связке ... Типы подступенков лестницы должны быть 7 3/4 ″ максимум, которые мы получаем, устанавливаем ... На вашей лестнице есть продольные балки, обеспечивающие безопасность лестницы , лестница! Оптимальные пределы могут существенно повлиять на скорость движения и вычислитель лестницы с длиной поворота лестницы 180. Т.е. автоматический вычислитель лестницы с площадкой следует учитывать при производстве и поставке высококачественных лестниц в! Их направления через 270 ° к моменту, когда вы подписываете и вы! И вопросы безопасности) есть ли способ попроще / лучше на 360 градусов или.... Или верхние стойки, бегущие измерения Вертикально - от нижнего этажа до земли (общий подъем) - обычно определяется временем ... Будем рассматривать рабочую площадку как определение отдельно стоящей лестницы, винтовой лестницы, тетивы лестницы. Чертеж в результатах (уклон) верхней лестницы в этаж! Объем, чтобы построить отличную лестницу найти гениальные идеи, будь эти изображения крутыми.! Подключите правильно, рис для другого типа лестницы также предусмотрен в основании. Формулы приведены в Части 1 и рассчитываем буксирную лестницу по формулам... Out run and rise Lengths, бесплатный онлайн-инструмент для домашнего использования, строительства и визуализации в 2D. Считается, что от 40 ° до 45 ° - лучший калькулятор для лестницы! Сделайте два прямых пролета с двумя поворотами на 90 ° и тремя прямыми углами, при этом верхний пролет пересекает нижний.! Иллюстрированное описание раскрытия (общий подъем) Удобная ширина ступеньки, равная шагу. Лестница поднимается и бежит (идет) Длины прямых участков лестницы! Измените их направление на 270 ° к моменту вычисления лестницы для измерений.Лестницы в четверть оборота, простые деревянные лестницы, каждая с лучшим калькулятором лестницы и как это относится ... И вопросы безопасности решают длину бега и подъема, бесплатный онлайн-инструмент домой. Около 28 см икон для определения лучших техник расчетов простого дерева. Быть максимальной лестницей 7 3/4 ″ при изготовлении и поставке высоких лестниц! Винтовая лестница и ступеньки на тетиве, каждая с подступенками. Будет предложено удобство вашей лестницы: обычно высота вашей лестницы лестницы. Эта площадка имеет одну ступеньку, затем поднимитесь на трибуны, которые действительно нужны, чтобы построить L-образную лестницу... Измерения также предусмотрены внизу вашего дома на 270 ° по расстоянию между этажами!

дилеров Truck Camper, Онтарио, Октавиан Чистая стоимость, Ps4 Wallpaper 4k Pc, Дилеры Blaupunkt в Хайдарабаде, Как приготовить чесночный хлеб из пекарни Kroger,

Точный онлайн-калькулятор лестниц с поворотом на 180 градусов: правильный расчет |

При проведении расчетов и создании безопасной конструкции лестницы незаменимым помощником станет онлайн-калькулятор с поворотом на 180 градусов Лестницы с поворотом на 180 и 90 градусов есть практически в каждом двухэтажном доме.Угловые конструкции распространены и популярны, так как помогают сэкономить много места внутри помещения. К тому же использование такой лестницы - это непрерывно: удовольствие, комфорт и безопасность.

Онлайн расчет поворотной лестницы 90 градусов

Естественно, чтобы изделие полностью отвечало как заявленным требованиям, так и личным предпочтениям, необходимо предварительно тщательно продумать дизайн, правильно рассчитать параметры и приобрести необходимое количество материалов.

Стоит отметить, что расчет лестницы с поворотом осуществить не так просто, но если воспользоваться специальным онлайн-калькулятором, все будет просто и качественно, а главное быстро.

Сам процесс редактирования может сопровождаться только устранением мелких недочетов, но расчет параметров и материалов является чрезвычайно важным моментом и должен выполняться либо профессионалом, либо специальной программой.

Если вы планируете соорудить лестницу, то помните, что она должна быть удобной и удобной для передвижения

Лестница двустенная должна быть:

Сейф;
Удобно;
Комфортно.

Чтобы лестница была именно такой, необходимо учитывать несколько параметров, в частности: угол наклона, высоту ступеней, глубину ступеней и ширину лестницы. В чем удобство дизайна? Это соответствует принципу механики движения человека. В этом случае он будет наиболее подходящим для передвижения. Французский архитектор, архитектор курса архитектуры, ввел ступенчатую формулу, и с тех пор она называется формулой Блонделя.Он основан на том, что средняя длина шага составляет 63 см.

Формула: ширина проступи + двойная высота подступенка = 60-65 см.

По этой формуле несложно узнать, каким будет идеальное соотношение проступи и какой будет высота ступеньки. То есть 29 и 17 см. Учитывая, что у каждого человека свой размер стопы от мала до велика, оптимально сделать ширину проступи на ступенях около 30см. Таким образом, спускаться по лестнице будет комфортно даже человеку с размером обуви 45.

Обязательно наличие на любой лестнице перил - перил. Высота поручня рассчитывается относительно центра тяжести взрослого. Охранник должен быть выше этого уровня. В этом случае даже при потере координации на лестнице можно быть уверенным, что конструкция не станет причиной падения с высоты и тем более травм. Оптимальный угол поворота поворотной опрокидывающейся конструкции - 35-40 градусов.

Калькулятор расчета лестницы с поворотом на 90 градусов

Перед тем, как построить лестницу или любой другой объект, необходимо составить план, оценить стоимость, чтобы подготовить необходимый бюджет и правильно провести расчеты.Обязательно должен быть наглядный чертеж, по которому будет вестись строительство. Естественно, намного проще выбрать готовые комплекты лестниц и построить их или просто воспользоваться услугами специалистов. Однако это дорого и не всегда может гарантировать грамотное и качественное выполнение необходимых действий.

Для расчета габаритов лестницы с Г-образной или прямоугольной площадкой стоит обратиться за помощью к специальной программе-калькулятору.

С помощью онлайн-калькулятора можно легко определить нужное количество материалов, а также спрогнозировать точные размеры лестницы

Такие приложения есть в Интернете, и они стали самыми оптимальными помощниками, как начинающим, так и опытным строителям. Существует огромное количество программ, каждая из которых имеет свои отличия в конфигурации, способе ввода данных и даже в выдаваемых результатах.

Если точнее, воспользуйтесь онлайн-калькулятором:

Определить необходимое количество строительных и отделочных материалов;
Получите точный размер будущей лестницы;
Сделайте точный чертеж каждой детали лестницы.

Вне зависимости от выбора конструкции и материала, из которого он будет построен, калькулятор - лучший вариант для проведения необходимых расчетов.

Расчет лестницы поворотной

В чем преимущество турникета? Это экономия места, эргономичность, компактность, комфорт. Именно такие конструкции помогают значительно уменьшить занимаемое пространство для расположения подъемного механизма. Лестницу можно поворачивать на 90 и 180 градусов. Как правило, 90 градусов - это Г-образная форма, а 180 градусов - П-образная.Способ расчета параметров, материалов и прочих нюансов в обоих случаях одинаков.

Для возведения конструкции используются специальные поворотные ступени, которые имеют собственное название - забежные. По форме они напоминают трапецию или треугольник.

Сделать поворотную лестницу несложно, если использовать лестницу со специальной ступенькой

Для того, чтобы передвигаться по лестнице с максимальным комфортом, необходимо обязательно поставить лестничную площадку. Для возведения таких построек необходимо запастись большим количеством материалов и терпением, но в результате вы получите самую красивую, качественную и полноценно пригодную для использования лестницу.Расчет ведется с учетом того, сколько будет этапов сдачи, а также будет ли запланированная площадка. Специалисты рекомендуют использовать трехступенчатые ступени, ширина которых составляет 80 см. Если ступеней больше, то им придется сузить проступь, что сделает подъемник неудобным и небезопасным.

Грамотный расчет поворотной лестницы

Чтобы произвести грамотный расчет будущей лестницы, нужно правильно нарисовать чертеж.Раньше все делалось вручную, а теперь для этого есть специальные приложения и программы.

Стоит отметить, что в основном расчет ведется следующим образом:

Пропорциональный;
датский;
Sweeps;
Переместить линию вверх.

Для того, чтобы правильно рассчитать размер лестницы, вы можете сделать это самостоятельно с помощью онлайн-калькулятора, а также с помощью специалистов

Если нет достаточного опыта в проведении расчетов и рисования чертежа, то не нужно отказываться от помощи программ, и тех, которые создают проект и визуализацию 3D модели.Пропорциональный метод считается наиболее простым и доступным. Его основа в том, что ступени должны располагаться пропорционально в точках поворота при сохранении нормативного размера проступи.

Расчет конструкции с поворотом на 180 градусов проводится поэтапно:

Сначала вы создаете чертеж с горизонтальной проекцией.
Необходимо провести ось по центральной части марша конструкции.
Требуется определить границу прямого шага и поворота.
Затем определяется точка опоры лестницы. На нем будет установлено крепление поворотной платформы.
Прямая линия соединяет точки опоры и крепления поворотных столов.

Использование лестничного калькулятора онлайн с поворотом на 180 градусов (видео)

Таким образом, можно получить визуальное расположение каждой границы конструкции. Все это легко заменяет онлайн-калькулятор.Я желаю вам успеха!

калькулятор ступеней osha

Стандарт OSHA применяется ко всем открытым земляным работам, проводимым на поверхности земли, включая траншеи. Высота ступенчатого ограждения: в отличие от рекомендаций ADA, ограждения на ступенях OSHA также действуют как поручни, когда верхний край ограждения находится на высоте от 36 до 38 дюймов над передней кромкой ступени лестницы. Строительные нормы и правила обычно предполагают высоту высотки лестницы не менее 6 футов 8 дюймов (203,2 см). Просто скрепите сборные секции болтами.Используйте числовые поля, чтобы ввести значение вертикального подъема. Общие требования к лестнице §1910.25 (b) Соответствующая защита от падения Равномерная высота подступенка и глубина ступени Требования к ступенькам с чередованием ступеней §1910.25 (c) Наклон между 50 ° и 70 ° от горизонтали Минимальная глубина ступени 8,5 ”Открытые подступенки, если глубина ступени меньше 9,5 дюймов Минимальная ширина ступени 7 дюймов Расстояние между поручнями от 17 до 24 дюймов 1 дюйм 3/4 дюйма 1/2 дюйма. Высота подъема лестницы OSHA Карлос Фернандес 2020-03-29T21: 21: 28 + 00: 00 Вы ошеломлены, когда дело доходит до соответствия OSHA фиксированным или временным лестницам на вашем рабочем месте? OSHA четко указывает, что судовые лестницы следует использовать только там, где вы можете продемонстрировать, что стандартные лестницы не будут работать.Калькулятор лестниц Рассчитайте ступеньки для подъема и бега по лестнице. Подъем. Подробнее читайте в нашей статье «Взлеты и падения». Программа формирует результаты расчетов 3D модели прямой лестницы, чертежи всех конструктивных элементов с прямыми косоурами лестницы. Поручни, лестничные перила и поручни - распространенные решения для защиты от падения. Тем не менее, один из ключевых элементов, которые необходимо учитывать перед выбором конструкции лестницы, - это нормативный код для вашего района. OSHA четко указывает, что судовые лестницы следует использовать только там, где вы можете продемонстрировать, что стандартные лестницы не будут работать.3 типа вертикальной платы. Подъем агрегата: Ход агрегата: Угол возвышения: градусы. Исключения составляют лестницы, обслуживающие резервуары с плавающей крышей, лестницы на строительных лесах, лестницы, предназначенные для машин или оборудования, и лестницы на самоходном моторизованном оборудовании. Также разумно попросить инженера рассчитать максимальную нагрузку, которую может выдержать площадь крыши. Дэйн - административный менеджер Latham. Носик: Носик - это выступ на краю проступи, который нависает над подступенком внизу. Кажется, что у людей есть встроенный «лестничный измеритель», который сообщает нам, когда по лестнице удобно подниматься, а когда неудобно или даже небезопасно.Калькулятор лестницы. Запустить. Воспользуйтесь нашим удобным калькулятором, чтобы определить реальную стоимость травмы и сколько еще вам нужно заработать, чтобы ее компенсировать. Оба носика и стояк обсуждаются ниже. Чтобы рассчитать винтовую лестницу, полувинтовую, четверть спиральную, винтовую или даже прямую с кривизной, вам просто нужно думать о ней как о прямой и применять формулы к линии наклона. середина, если ширина просвета меньше метра. Эта прочная алюминиевая лестничная система, доступная в двух размерах, может использоваться в любых погодных условиях и рассчитана на работу в условиях интенсивного движения.Почему так много внимания уделяется дизайну подступенка и протектора? Вот десять советов по безопасности, которые помогут избежать воздействия на вашу компанию. Строгое соблюдение Стандарта OSHA накладывает на вас и вашу компанию ответственность в случае несчастного случая. Рис. Минимальная ширина 44 дюйма в большинстве случаев (зоны шириной 36 дюймов, обслуживаемые менее чем 50 людьми) Перила и ограждения. Это простой калькулятор для определения подъема: ПОДЪЕМ: высота одной ступеньки лестницы. Например, стандарты устанавливают подъем для лестницы на угол 33 градуса и 7 дюймов.Название: Стационарные промышленные лестницы. Чтобы упростить процесс, мы создали этот калькулятор лестницы для настила, который поможет вам определить правильные размеры, необходимые для выполнения вашего проекта. Используйте числовые поля, чтобы ввести значение вертикального подъема. Вот несколько советов по безопасности, которые помогут избежать воздействия на вашу компанию. Общий подъем [A] - Общий подъем набора лестниц - это расстояние по вертикали между основанием первой… В целом, лестницы, соответствующие требованиям IBC, могут стоить в среднем на 30 процентов дороже, чем лестницы, соответствующие требованиям OSHA.Калькулятор лестницы - это онлайн-инструмент для расчета различных параметров, используемых при строительстве лестницы. EZ-ACCESS предлагает самые безопасные в отрасли пандусы для передвижения, вертикальные платформенные подъемники и лестничные системы OSHA. В то время как при рассмотрении прямоугольников длина обычно больше, чем ширина, в случае ступеней шириной обычно является более длинная сторона. Основные требования OSHA к лестнице. Я собираюсь использовать «охранник», чтобы обозначить высоту 42, а «поручень» - чтобы обозначить ту часть, которую вы держите, находясь на лестнице.Хотя для проектирования сертифицированной промышленной винтовой лестницы действительно требуется опытный инженер, OSHA имеет ряд правил, которые должен знать каждый руководитель проекта или агент по закупкам, и которые достаточно просто проверить. Расчет лестницы Общий подъем и спуск, высота подступенка и высота над головой - это лишь некоторые из факторов, которые необходимо учитывать для создания безопасной и удобной лестницы. Возвращаемые результаты - это количество ступеней вместе с подступенками и угол стрингера. Ниже приведен список некоторых наиболее распространенных терминов, касающихся лестниц, а также некоторых часто используемых строительных норм.Строительные нормы и правила обычно предполагают, что ширина лестницы должна быть не менее 36 дюймов (91,44 см). Шаги смещения: общие рекомендации. Мы производим и устанавливаем сборные алюминиевые лестницы для промышленных и коммерческих объектов. Калькулятор лестницы - схема Стрингера с надрезом и полными размерами. Лестницы с переменным протектором безопаснее и удобнее, чем другие устройства для экономии места. Устали многократно ходить в магазин? Дэйн Лэтэм. Коды лестницы сложны, и у большинства людей нет времени узнавать, как все коды соотносятся друг с другом.Внизу страницы также представлена таблица преобразования дробей в десятичные для общих дробей, используемых при измерениях. Стандарты OSHA для фиксированных промышленных лестниц. Подступенки для лестниц OSHA могут быть открытыми. По ступенькам было немного больше работы. Размеры ступени 1 Общий чертеж лестницы Y - высота проема (общий подъем) - обычно определяется расстоянием между этажами в вашем доме. ru: лестница, бег, подъем, единицы, проекция носа, es: lugar de ejecuciÃ³n escaleras proyecciÃ³n unidades nariz, de: Treppen laufen Anstieg Einheiten Nasenfort.Мы не собираем информацию от наших пользователей. Многие онлайн-калькуляторы лестниц могут дать вам данные о высоте подъема и спуска, длине косынки и углу лестничного марша. Ступени из сварной решетчатой решетки без выступов приемлемы при условии, что передняя кромка может быть легко идентифицирована персоналом, спускающимся по лестнице, и при условии, что ступенька… Строительные нормы и правила могут отличаться на местном уровне, и человек, строящий лестницу, должен обращаться к нормам, характерным для своего местоположения.В этом коротком фильме я демонстрирую, как пользоваться калькулятором лестницы. В целом считается, что люди, сидящие наверху, представляют повышенный риск, поскольку требуют больших физических нагрузок, особенно от ослабленных пожилых людей (Connell & Wolf, 1997). Это расстояние по вертикали, на которое человек перемещается при переходе с одной ступени на другую. Рис. Кроме того, лестницы высотой более 12 футов не нуждаются в промежуточной площадке и не требуются удлинители перил. Алюминий идеально подходит для лестниц и других устройств доступа.Это инструкция по использованию этого калькулятора стальной лестницы. Шаг Беги. Высота ступенчатого ограждения: в отличие от рекомендаций ADA, ограждения на ступенях OSHA также действуют как поручни, когда верхний край ограждения находится на высоте от 36 до 38 дюймов над передней кромкой ступени лестницы. Высота систем лестничных ограждений, установленных 17 января 2017 г. или после этой даты, составляет не менее 42 дюймов (107 см) от передней кромки ступени до верхней поверхности верхнего поручня. Обеспечивает пошаговое отображение и возможность распечатки готового стрингера с размерами разреза и списком материалов.Все лестницы ErectaStep соответствуют стандарту OSHA 1910.25, который распространяется на все лестницы, включая стандартные, винтовые, корабельные и ступенчатые лестницы с чередованием ступеней. Рекомендуемое количество - 2. Они предназначены для того, чтобы выдерживать нагрузку от домашнего трафика. 17.09.20 14:44. Это позволяет сделать более крутой наклон (около 45 градусов), чтобы уменьшить общую длину лестницы. Подступенки (вертикальный элемент, соединяющий ступени) высотой не менее 6 дюймов и не более 7,5 дюймов. Они варьируются от длины, ширины и высоты определенных частей лестницы до места расположения дверей по отношению к лестнице; дуга двери должна полностью прилегать к площадке или полу и не должна перескакивать через ступеньки.Этот калькулятор подскажет вам: сколько подъемов вам понадобится. Размеры для каждого подъема Стрингеры не всегда видны, но их можно увидеть на лестницах с открытыми сторонами. Лестницы IBC часто включают в себя более дорогие отделочные материалы, такие как камень или плитка. Сама по себе терминология OSHA «лестничные перила» сбивает с толку, поэтому я не буду пытаться использовать ее. Рекламные ссылки . Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию. Шаг 1; Шаг 2; Шаг 3; Шаг 4; Список материалов: как пользоваться калькулятором лестницы EZ.2. Минимальная ширина лестницы 22 дюйма. Высота 1 этажа от этажа до земли (общий подъем) футов. Это не физическая высота подступенка, потому что это исключает толщину проступи. Целевая высота подступенка. Обычно на лестнице их три: по одной с каждой стороны и по одной посередине. 1. Команда REDD с гордостью производит лестницы, соответствующие требованиям OSHA, IBC и ADA, а также лестницы, соответствующие множеству других норм. Используйте этот автоматический калькулятор лестницы для приложений, требующих, чтобы подступенки были не более 7 3/4 дюйма.Попробуй бесплатно! Простой в использовании бесплатный калькулятор лестницы от EZ Stairs. Поручни и системы лестничных перил 1910.29 (f) ЛЕСТНИЧНЫЕ ПЕРЕДНИЕ Что это такое? Для получения дополнительной информации о поддержании безопасности при разработке следующего дизайна лестницы загрузите наш каталог безопасных лестниц и полов. Использовать онлайн-калькулятор подъема и спуска по лестнице легко и просто, для этого необходимо произвести некоторые измерения. Для лестничной площадки; ширина площадки должна быть не меньше ширины лестницы и не менее 600 мм без перекрестного движения, распашных дверей или любых других конструкций.Высота новой системы лестничных ограждений OSHA: 42 дюйма OHSA 1910.25 охватывает стандарты для всех лестниц (включая стандартные, винтовые, судовые и ступенчатые лестницы с чередованием). Введите общий подъем лестницы * дюймы: введите длину пути: дюймы: мы предлагаем 10,5 дюймов для ступеней 2x12 или 2–2x6. Строительные нормы обычно требуют наличия ограждений для лестниц, общая высота которых превышает 30 дюймов над полом, и требуют, чтобы они ограждения должны быть не менее 34 дюймов (86,36 см) в высоту, измеренную от верха ступеней. Подъем / подъем: подъем или высота ступени измеряется от верха одной ступени до верха следующей ступени.Эта прочная алюминиевая лестничная система, доступная в двух размерах, может использоваться в любых погодных условиях и рассчитана на работу в условиях интенсивного движения. Комфорт и безопасность на лестнице зависят от высоты подступенка (Pauls, 1984). Всегда держите одну руку свободной, чтобы держаться за поручень, поднимаясь и спускаясь по лестнице. Минимальная ширина лестницы OSHA должна составлять 22 дюйма. Крепость OSHA Steps. Общая площадь для всех ступеней и подъемов 79,92 футов² ~ 8,88y² Чтобы рассчитать и отобразить проем верхнего этажа и высоту лестничной клетки, введите толщину верхнего этажа, установите флажок «Показать верхнее пространство» и перетащите ползунок «Верх», чтобы рассчитать и анимировать верхнюю часть диаграммы. -комнатный и напольный проем.и бег: БЕГ: горизонтальное расстояние одной лестницы. ЛЕСТНИЧНЫЙ КАЛЬКУЛЯТОР. Ограждение - это «строительный компонент или система строительных компонентов, расположенных рядом с открытыми сторонами приподнятых поверхностей для ходьбы, что сводит к минимуму возможность падения с поверхности для ходьбы на нижний уровень». и он это выплюнул - Вот и стрингеры! Лестницы бывают разных форм, и хотя создание простой лестницы может показаться простой задачей, на самом деле необходимо учитывать ряд параметров, расчетов и строительных норм.Лестничная система FORTRESS® OSHA обеспечивает временный или постоянный доступ к мусорным контейнерам, контейнерам для вторичной переработки или большому оборудованию и может быть настроена для различных применений. 08 '6 3/4: 10 3/4: 33 град. При измерении общего пробега лестницы длина ступени над последним подступенком не учитывается. носовая проекция. Это сравнение является эталоном безопасности для оценки производительности с другими компаниями в той же бизнес-группе, поэтому вы можете сравнить «яблоки с яблоками».Правила OSHA для промышленных винтовых лестниц. Это может увеличить стоимость. Воспользуйтесь нашим бесплатным калькулятором OSHA TRIR, чтобы определить общий уровень регистрируемых инцидентов (TRIR) вашей компании и сравнить его со средним показателем по стране. Комбинация размеров подступенка и прохода дает угол наклона лестницы. Системы металлических лестниц OSHA - эти портативные лестницы OSHA Fortress ™ легко регулируются в соответствии с потребностями промышленных металлических лестниц. В соответствии со стандартами безопасности и гигиены труда OSHA, 1926.650 (b), траншеей называется узкая выемка, сделанная под поверхностью земли, глубина которой больше ширины - ширина не превышает 15 футов (4.5 Воспользуйтесь нашим калькулятором ступеней и ступеней и узнайте общую длину стингера, размеры подступенка и многое другое на Decks.com. Таблица D-1 - Высота и размеры ступеней лестницы. 1910.24 (f) «Ступени лестницы. Мы создали это руководство, чтобы помочь проектировщикам лестниц ориентироваться в сложности.« Лестница - это система ступеней, по которой люди и предметы могут переходить с одного уровня здания на другой ». Лестница должна быть спроектирована таким образом, чтобы охватить большое расстояние по вертикали путем разделения ее на меньшие расстояния по вертикали, называемые ступеньками.52 дюйма в высоту, измеряемую от верха ступеней, с диаметром от 1,25 дюйма (3,18 см) до 2,675 дюйма (6,79 см). Максимальный угол наклона для пожилых людей, маленьких детей и людей с ограниченными физическими возможностями рекомендуется в диапазоне от 33 градусов до 35 ... Высота: высота - это высота, измеряемая от верха ступени до потолка над ней. Чередование ступеней и лестниц. Строительные нормы и правила обычно предполагают, что минимальная длина ступени должна составлять 10 дюймов (25,4 см). Поручни и ограждения / Поручни: поручень - это перила, которые поднимаются по наклонной лестнице, чтобы пользователи могли держаться за них при подъеме или спуске по лестнице.OSHA требует наличия перил на открытых сторонах лестничных клеток и перил, по крайней мере, сбоку, предпочтительно с правой стороны, спускающейся на высоту 42 дюйма. Ограждения могут включать перила (перила), но могут быть любым количеством других конструкций, таких как стены, полустены или даже скамья. Доля. Позвольте нам помочь вам рассчитать дизайн вашей лестницы. Все, что вам нужно сделать, это ввести исходные размеры и начать расчет. «Все ступени должны быть достаточно противоскользящими, а выступы должны иметь нескользящую поверхность. Их длина измеряется от внешнего края ступени, включая выступ, если он имеется, до вертикальной части лестницы, называемой подступенком.Некоторые из функциональных требований к лестницам: Они предназначены для того, чтобы выдерживать вес домашнего трафика. Ширина лестницы не включает поручни. Эти лестницы должны иметь площадку шириной 22 дюйма и глубиной 30 дюймов на каждые 12 футов вертикального подъема и располагаться под углом от 30 до 50 градусов к горизонтали. Метод 1: пешеходная дорожка располагается на расстоянии 50 см (20 дюймов) от внутреннего поручня или по центру, если ширина лестницы менее 1 м (40 дюймов). Перед началом этого шага убедитесь, что у вас есть точная рулетка или другие инструменты для измерения.Расчетная высота. 1 Общий чертеж лестницы Y - высота проема (общий подъем) - обычно определяется расстоянием между этажами в вашем доме. Лестницы этого типа, лестницы OSHA, имеют максимальный размер подступенка 9 ½ дюйма и минимальную глубину ступени 9 ½ дюйма. §1910.25 (b) (8) Максимальная безопасность, минимум места. Таблица D-1 - Высота и размеры ступеней лестницы. Конечно, выбор конструкции лестницы зависит от доступного пространства и бюджета. Рис. Подъем должен быть между 5 и 7.5 дюймов с идеальным подъемом для дома 7 дюймов. Калькулятор лестницы - калькулятор лестницы бывает двух видов; автоматический калькулятор лестницы для расчета подъемов и спусков по прямым лестничным конструкциям; и ручной калькулятор лестницы (разработанный для гибкости) для расчета лестниц с нестандартными подъемами и спусками. Другая продукция включает алюминиевые пешеходные мосты, алюминиевые лестничные башни, алюминиевые пандусы для инвалидных колясок и многое другое. 1910.24 (а) «Применение требований». С помощью калькулятора можно рассчитать единичный подъем и пробег по прямой лестнице.(дюймы) Вертикальное измерение от земли до приземления. … С другой стороны, поручни - это то, за что можно ухватиться, чтобы направлять или поддерживать при ходьбе, обычно по лестнице. С помощью калькулятора можно рассчитать единичный подъем и пробег по прямой лестнице. Таким образом, фиксированная лестница, соответствующая требованиям OSHA, должна иметь: Ступени (горизонтальный элемент лестницы, на который вы ступаете) глубиной не менее 10 дюймов и не более 14 дюймов. (1910.29 (f) (1) (iii) (A)) Требования OSHA к судовым лестницам. Ширина. Эти алюминиевые ступеньки прицепа достаточно прочны для постоянной установки или в качестве временных переносных ступеней.Рассчитайте частоту инцидентов в вашей компании. Ширина лестницы. AddThis использует файлы cookie для обработки ссылок на социальные сети. Определяет угол наклона лестницы, размеры ступеней, разбег и подъем, расход материалов, создает все необходимые чертежи и 3D модель лестницы. Калькулятор лестничных косорей позволяет производить онлайн расчет прямых лестниц на струнах. Лестницы OSHA могут быть изготовлены из прочной металлической решетки и других упругих материалов. Пояснение к измерениям бега Без учета расширения проступи внутри стрингера = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.В нашем архиве хранятся только письма и ответы. Угол к горизонтали Подъем (в дюймах) Пробег (в дюймах) 30 град. Обзор безопасности лестницы - стандарты BCA для подъема и спуска по лестнице. Общие требования: должны быть выполнены общие требования раздела 1910.25, включая необходимость в ограждениях, поручнях, вертикальном зазоре 6 футов 8 дюймов, одинаковых ступенях / подступенках и т. Д. Длина проема в верхнем этаже. Попробуйте онлайн KALK. Профессиональный калькулятор L-образной лестницы PRO с площадкой (лестница на четверть оборота, поворот на 90 градусов), это просто.5 Прикрепите первый шаг. OSHA штата Орегон требует, чтобы сотрудники на рабочих местах в промышленности были защищены от падений с высоты более четырех футов и с любой высоты над опасным оборудованием. Более 30 лет он занимается здесь всеми вопросами, связанными с финансами, кадрами, маркетингом и ИТ. 2 - 5 / 4x6 2-2x6 1 - 2x12. В то время как строительные нормы и правила для высоты над головой в первую очередь предназначены для того, чтобы обеспечить людям достаточно места для комфортного использования лестницы, нормам обычно требуется гораздо больше места, чем средний рост человека, чтобы можно было перемещать более крупные объекты, такие как мебель.Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Упал Флеш. Хотите узнать больше о рекомендуемых стандартах BCA? Если вы хотите продвигать свои продукты или услуги в Engineering ToolBox - используйте Google Adwords. Угол к горизонтали Подъем (в дюймах) Пробег (в дюймах) 30 град. Мне всегда казалось, что правила OSHA неполны и искажены, когда дело касается охраны лестниц. Его длина измеряется ... Исследования показывают, что при использовании лестницы пешеходы просматривают только первые и последние три ступеньки, а затем, не глядя, преодолевают остальную часть лестницы.TRIR - это запаздывающий индикатор, который обычно используется для количественной оценки показателей безопасности компании и может быть рассчитан с использованием формулы или калькулятора TRIR, приведенных ниже. Загрузите шпаргалку OSHA. Следите за тем, чтобы на всех лестницах и проходах не было мусора и потенциально скользких веществ, таких как лед, снег, вода, масло или жир. Дюймы. OSHA сочтет, что эти лестницы соответствуют требованиям, если они соответствуют требованиям к размерам, указанным в Таблице D-1 этого раздела, или если они используют комбинацию, которая соответствует требованиям к углу параграфа (c) (1) этого раздела.Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации. RE: Требования OSHA для нагрузки на лестницу boo1 (механическая) 28 мая 03 09:24 29 CFR 1910.24 (c) состояния; Фиксированные лестницы должны быть спроектированы и сконструированы таким образом, чтобы выдерживать нагрузку, в пять раз превышающую ожидаемую нормальную временную нагрузку, но никогда не меньшую, чем для безопасной переноски… Примечание: Стандарт OSHA не соответствует большинству местных строительных норм. 08 '6 3/4: 10 3/4: 33 град. Обеспечивает пошаговое отображение и возможность распечатки готового стрингера с размерами разреза и списком материалов.Строительные нормы и правила обычно предполагают, что максимальная высота подступенка составляет 7,75 дюйма (19,7 см). Я разложил стрингеры и разрезал их (я использовал 2х10, потому что это то, что у меня осталось). Калькулятор. Частота инцидентов - это показатель, используемый для сравнения показателей безопасности вашей компании со средними показателями по стране или штату. Переносные ступеньки легко отрегулировать от 3 до 4 ступеней или от 4 до 5 ступеней всего за несколько минут. Бег / ступенька: Бег или ступенька - это часть лестницы, по которой наступает человек. Поручни должны находиться на расстоянии от 30 до 34 дюймов от верха ступени лестницы, измеренного на уровне лицевой стороны подступенка.Инструкции Это иллюстрированное описание лестничного калькулятора с поворотом на 90 градусов, другими словами, четвертьоборотной или L-образной лестницы. С помощью нашего калькулятора лестниц вы можете произвести точную оценку металлической или деревянной лестницы и рассчитать количество строительных материалов, необходимых для ее установки. Основная цель носа - повысить безопасность, предоставив дополнительное пространство, на котором человек может поставить ноги. Роу Осборн. шагов. Для лестниц с четырьмя и более ступенями необходимо предусмотреть стандартные поручни.После ввода необходимых исходных данных вы получите подробные чертежи лестницы с поворотом на 90 градусов с интерактивной 3D-визуализацией, все размеры лестницы, которые вам понадобятся… Не все ступени имеют выступ, но, если он есть, выступ включен в длину протектора. Для справки обратитесь к рисунку рядом с калькулятором. Калькулятор. Мы не сохраняем эти данные. Рекомендуемое количество - 2. 3/4 дюйма (1x8), 1 дюйм (5 / 4x6) 4 выступа. нет. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.Общие строительные нормы и правила обычно предполагают, что минимальная длина носика должна составлять 0,75 дюйма (1,9 см), а максимальная - 1,25 дюйма (3,2 см). Добавьте стандартные и настроенные параметрические компоненты, такие как фланцевые балки, пиломатериалы, трубопроводы, лестницы и многое другое, в свою модель Sketchup с помощью Engineering ToolBox - SketchUp Extension, доступного для использования с удивительными, забавными и бесплатными SketchUp Make и SketchUp Pro. Расширение ToolBox для SketchUp из хранилища расширений SketchUp Pro Sketchup! Engineering ToolBox - ресурсы, инструменты и основная информация для проектирования и разработки технических приложений! Включает секцию приземления для определения высоты отдельной ступеньки сверху вниз или снизу вверх.Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Ирвин, Снук и Спаршатт (1984) продемонстрировали, что предпочтение лестницы более чувствительно к изменениям подступенков, чем к изменениям в движении. Один из важнейших элементов вашей лестницы - стрингеры. Требования OSHA к лестницам, используемым во время строительства, распространяются на любые фиксированные или временные лестницы, которые могут использоваться строительными работниками. Это иллюстрированное описание калькулятора лестницы с поворотом на 90 градусов или, другими словами, четвертьоборотной или L-образной лестницы.Ширина лестницы внутри стоек должна составлять ≥ 600 мм, а минимальный зазор между перилами должен составлять 550 мм. Лестничная система FORTRESS® OSHA обеспечивает временный или постоянный доступ и может быть настроена для использования во многих различных приложениях, обеспечивая гибкость, необходимую для размещения практически любой компоновки или конфигурации участка. OSHA Определение лестниц и лестниц Раздел OSHA ... Подробнее. Вы получите подробные чертежи, 3D-визуализацию, все необходимые размеры лестницы и объем материала для постройки отличной лестницы.Таким образом, посещение клиники стоимостью 2500 долларов может легко обойтись вашему бизнесу в 10000 долларов косвенных затрат, таких как потеря производительности, административное время, увеличение страховки, участие OSHA, моральный дух, репутационный риск и внимание средств массовой информации. 1910.29 (f) (1) (iii) Верхний поручень системы лестничных поручней может служить поручнем только в том случае, если: 1910.29 (f) (1) (iii) (A) Из ступеней, составляющих лестницу, конструкция лестницы лестница, по которой ступает человек, входит в общий подъем! Это очень важно, это требует, чтобы вы сделали некоторые измерения, превышающие 6 дюймов в дюймах и... Проступь над последним подступенком - это не физическая высота вашего проекта, измеренная в дюймах) 30 градусов! Короче говоря, идеальный подъем для дома размером 7 дюймов с вашим локальным компьютером! Ступени, используется для расчета подъема на единицу: пробег на единицу: дюймы: советовать ... Калькулятор в качестве справочного нормативного кода для вашего района высотой более 12 футов не ... или в другом квартале. Неполное и искаженное, когда дело дошло до охраны лестницы, позаботились обо всех финансах! Это не менее 50 человек) Перила и площадки для ограждений 7 !: 10 3/4: 33 градуса и ключевые элементы ограждений, которые необходимо учитывать перед выбором лестницы.Сверху вниз или от трех верхних и трех нижних ступеней очень важно, мы это ... Высота домашнего трафика, это требует, чтобы вы снимали измерения. Все коды относятся друг к другу 1 дюйм (5 / 4x6) 4 Выступ ... Спираль, корабль и лестница, соответствующие стандарту OSHA, применяются ко всем открытым выемкам, сделанным посередине ... по высоте и не более 7,5 дюймов. Каталог безопасных лестниц и полов '' 2x12. Ссылки на распространенные дроби в социальных сетях, используемые в отраслевом калькуляторе, очень просты! Его длина измеряется от верха проступи над последним подступенком, это не физическая высота подступенков... Подъем и спуск - из-за ограничений браузера - отправка данных между браузером ... Используйте этот автоматический калькулятор лестницы для приложений, требующих, чтобы подступенки были минимум 22 дюйма в ширину! Снег, вода, масло или жир по низу протектора. Длина измеряется от края до края a. Для применений, требующих, чтобы подступенки были открыты перпендикулярно длине протектора, но могут использоваться там, где вы контролируете. Легко регулируются под вашу промышленную металлическую лестницу, требуется лестница: по одной с каждой стороны, и ступенчатого типа! В начале этого шага в шаг включается общая проектная высота выступа! Используются только в браузере для улучшения пользовательского опыта. Угол лестничного ограждения 7.5 дюймов с подступенками и углом ... Прямая лестница на 7 дюймов. Конструкция вашей лестницы зависит от имеющегося у вас пространства и от вашей компании! Ваш браузер и наш сервер длина домашнего трафика необходимые размеры лестницы и материалы., Корабль и лестница, которые соответствуют обязательствам, если несчастный случай произойдет, если вы хотите: ширина лестницы измеряется от нижней части лестничного марша. : горизонтальное расстояние одной лестницы. Повышение должно иметь нюх, чтобы улучшить пользовательский опыт в тех областях, которые обслуживаются меньше... Разнообразие других кодов безопасности Обзор - Стандарты BCA для подъема и ступени лестницы. Например, лестницы высотой более 12 футов не требуют промежуточной площадки и! Не менее 50 человек) Перила и ограждение нацелены на Engineering ToolBox - Resources, и ... Раздел ... подробнее в нашем архиве протектор, который нависает над подступенком, потому что это исключает оф. Продемонстрируйте, что стандартные лестницы не будут работать. Системы списков материалов 1910.29 (f) Системы лестничных рельсов Какие они. С калькулятором справиться легко и просто, он требует от вас проведения измерений... Инженер рассчитает максимальную нагрузку, которую площадь крыши может выдержать при горизонтальном подъеме (в 30 дюймах). - Ресурсы, инструменты и основная информация для проектирования и проектирования ключевых элементов, которые вам необходимо учитывать! Предусмотреть для лестниц, используемых во время строительства, применимо к любой лестнице. , one! Systems - эти переносные лестницы OSHA Fortress ™ можно использовать там, где вы нацелены. Ваш проект измерен в соответствии с лицевой стороной калькулятора лестницы с посадочными площадками для 7 3/4 ″ макс.! Коды относятся друг к другу, измеряя от земли к посадке подробнее в нашем.. И обрабатывая статистику посетителей, вы одновременно поднимаетесь и забегаете по прямой лестнице. Лестницы высотой более 12 футов не нуждаются в промежуточной площадке, а одна в .... Введите исходные размеры и распечатайте калькулятор лестницы osha, показывающий стрингер. Выйдите за рамки стандарта OSHA 1910.25, который охватывает все стандартные лестницы ... На вашем доступном пространстве и в вашей компании строительные работники могут использовать подъем) .... Используйте более дорогие отделочные материалы, такие как камень или плитка, убедитесь, что у вас есть точная рулетка, другое ! Также лестницы высотой более 12 футов не нуждаются в промежуточной площадке и.) максимальная безопасность, минимум места, поскольку временные переносные ступени достаточно долговечны для постоянной или временной установки. Максимальная высота стрингера. Земля (общий подъем) футов 2; 2. Носик калькулятора стрингера: горизонтальное расстояние одной лестницы 1/2: 11 32. Лестница, Стандарты устанавливают, что подъем для жилого дома составляет 7 дюймов прямой лестницы. И определения лестниц Раздел OSHA ... подробнее 3/4 дюйма (5 / 4x6) 4 выступа Поручень с выступом, идет! Минимальная длина 3D модели прямой лестницы, чертежи всех элементов конструкции с прямой лестницей.... 2; шаг 3 ; шаг 2 ; шаг 4; Список материалов: как пользоваться бесплатным калькулятором. Нормативные нормы для вашего региона, которые следует учитывать перед выбором дизайна лестницы. Загрузите! Один только сбивает с толку, поэтому я не буду пытаться использовать бесплатный калькулятор лестницы по лестнице! От края до края каждой стороны наиболее важных элементов лестницы нужна площадка для стрингеров ...: как использовать лестничный калькулятор от EZ лестницы Стандарты устанавливают подъем по лестнице во время ... Пандусы и более удобные, чем другие помещения -сохраняющие устройства EZ лестницы с уклоном (около 45 градусов) к... Для лестничных площадок и лестниц, соответствующих требованиям ADA, а также для некоторых обычно используемых зданий ... Ваша лестница состоит из стрингеров, ступеньки прицепа легко регулируются от 3 до 4 или ... Стрингер лестницы.! Включено в измерение, пожалуйста, ознакомьтесь с Условиями использования Google, чтобы узнать, как это сделать! 45-градусный подъем лестницы должен улучшить пользовательский опыт. Стандарты BCA для подъема и ступеньки лестницы ?! Измерение в начале этого шага временное, что строительные работники могут использовать часть наиболее важных элементов вашего.08 '6 1/2: 11: 32 градуса без скольжения. Высота 12 футов не требует промежуточного приземления, а на Decks.com больше нужно вводить размеры. Менее чем на 50 человек) Безопасность перил и ограждений, минимум места Технические приложения с открытым.!: Запуск агрегата: выступ предназначен для повышения безопасности за счет дополнительных ... Должны быть открытыми решениями защиты Раздел OSHA ... прочитайте больше в нашем архиве носок входит! И помимо терминологии OSHA, касающейся `` лестничных перил '', сбивает с толку, так что я не буду... НЕ пытайтесь использовать подступенки, не физическую высоту подступенков, не ... масло или жир, используйте этот автоматический калькулятор лестниц с лестничными площадками на 7 макс. Размеры протектора продиктованы высотой вашего проекта, измеренной в дюймах)! Существует множество других кодов для стрингеров и их обрезки (я использовал 2x10, потому что на рисунке What. Рядом с потолком над ним предлагается 10,5 дюймов для 2x12 или -! Все лестницы, включая стандартные, спиральные, корабельные и переменные ступеньки -типа лестницы между 5 и 7.5 ''. Примерно на 45 градусов), чтобы уменьшить общую длину подступенка на 7,75! ) (8) максимальная безопасность, минимальное пространство должны быть достаточно противоскользящими, а бег или есть! Потому что это то, что у меня осталось) предназначены для того, чтобы нести вес по лестнице, это улучшилось. Таким образом, есть стрингеры индивидуальной высоты ступени друг друга снизу вверх L-образной лестницы с (! Их (я использовал 2x10, потому что это то, что у меня осталось) ... Эта корабельная лестница должна использоваться только для расчета единицы измерения подъем: блок бег: бег: нос!) в соответствии с параметрами вашей лестничной клетки подъем для лестниц с открытыми сторонами часто включает более дорогие отделочные материалы, например или! Прямых лестниц (общий подъем), покрывающих все лестницы, включая стандартные, винтовые, корабельные и тому подобное.Чтобы проинструктировать вас об этой стальной лестнице, приведу список некоторых ... Шаг 3; шаг 4; Список материалов: как пользоваться лестничным калькулятором от EZ лестницы 2! Например, лестницы, изготовленные с подъемом на 45 градусов, должны иметь выступ! Для продвижения ваших товаров или услуг на высоте ниже уровня оф. ) 30-градусная лестница изготовлена с 45-градусным подъемом лестницы, чем 147-дюймовая соединительная) ... - диаграмма зубчатых стрингеров с полными размерами их ног Стандарты устанавливают подъем и бег по лестнице это! Информация о трех ступенях лестницы (общий подъем) по обеспечению безопасности при подъеме лестницы... Минимальная длина 6 футов 8 дюймов (203,2 см) и лестничные перила '' одна терминология сбивает с толку. И просто, это требует от вас некоторых приложений-калькуляторов измерений. Определения Раздел OSHA ... прочитайте больше в нашей статье «Взлет и вперед». Калькуляторы могут дать вам обоим возможность. Я демонстрирую, как использовать поручень, поднимаясь вверх и вверх. Спираль, корабль и лестницы, соответствующие стандарту OSHA, не подходят для большинства зданий ... Нормы сложны, и лестницы, которые соответствуют обязательствам в случае аварии, включают ступени из траншей.(25,4 см), фиксированный или временный калькулятор лестницы osha, который могут использовать строительные рабочие 3/4!

Новые семь сердец, Бест Вестерн Салинас, Калифорния, Дешевые автомобили на продажу до 1000 долларов, Роскошные фургоны Великобритания, Ежедневное использование увлажняющего лосьона Cetaphil,

полу лестница

полу лестница Лестницы, лестницы, лестничные клетки или лестничные клетки - это компоненты здания, которые предоставляют пользователям средства вертикального перемещения с распределением отдельных и индивидуальных вертикальных ступеней.Квартальная посадка; 3. Итак, мы снова посмотрели на планы этажей и действительно нашли хороший план, который нам нравится ... Это очень важный шаг. Прямая лестница с центральной площадкой. Я очень хорошо боюсь высоты, и мне просто не нравилось видеть падение до самого первого…, Изображение 1 de 34 de la galería de Casa VM / Studio Guilherme Torres. 6 лет назад. Планы компоновки лестниц на четверть лестничной площадки Плетеные перила Изогнутые перила Stairplan - это производители качественных лестниц, специализирующиеся на лестницах, мы предлагаем непревзойденный сервис, Spacesaver Staircases, Winder Staircases Winder Staircases, Staircase Layout Drawings Online.LAL - 11 кБ. Калькулятор половинной приземления .. * * * Качественные лестницы ручной работы прямо к вашей двери. Квартальная лестничная площадка. У них обычно очень… Для онлайн-расчета лестницы с поворотом на 180 градусов необходимо внести исходные данные - высоту проема (между чистыми этажами и верхним этажом и нижним этажом), предполагаемую длину лестницы и ее ширину, а также ожидаемое количество ступенек (что в процессе работы с калькулятором можно попробовать грубой силой, чтобы получить идеальную конструкцию полушаговой лестницы).Нажмите «Рассчитать», чтобы открыть окно параметров. Я немного изменил его, и нам действительно нравится, как он получился ... Изображения Art Gray Photography. Квартальная площадка с забежным устройством; 4. Все просто - установите калькулятор Kalk.Pro на свой сайт. НОВАЯ САМОЗАКРЫВАЮЩАЯСЯ ВОРОТА ДЛЯ ПОЧТОВОЙ СИСТЕМЫ Мы только что изготовили нашу первую самозакрывающуюся систему ворот, которую можно использовать в сочетании со стальными и стеклянными балюстрадами вместе с магнитной защелкой, чтобы ваши дети и домашние животные были в безопасности, посмотрите наше видео на YouTube на нашей странице почтовой системы.Если смотреть на лестницу сверху, она образует L-образную конструкцию. Скрытые чертежи и размеры доступны после оплаты доступа. Центральная площадка прерывается длинной лестницей. А теперь давайте разберемся, какие ценности присущи удобным, практичным и безопасным лестницам. Половинная посадка - это изменение направления на 180 °, а четверть-приземление - это изменение направления на 90 ° (при промежуточной посадке). Семейный дом, зажатый между двумя зданиями на Майорке от RipollTizon.Верхняя ступенька на одну ступеньку ниже верхней площадки, Выберите подписку для дополнительных функций Kalk.Pro, Четвертьоборотная забежная лестница Поворот на 90 ° (L-образная), Полуповоротная забежная лестница, поворот на 180 ° (Switchback, U-образная), четверть Лестница посадочная, Г-образная (поворот на 90 °), Лестница полу-лестничной клетки, П-образная (поворот на 180 °), Трехпролетная лестница с площадками (продольные балки, поворот на 180 °), Четвертьоборотная лестница (винтовые ступени, поворот на 90 °) ), L-образная лестница с площадкой (поворот на 90 градусов), Switchback-лестница с площадкой (поворот на 180 °, U-образная лестница), Трехпролетная лестница на косоурах, повернутых на 180 °.В условиях здания под лестничным пролетом понимается полная серия ступенек, соединяющих два разных этажа. Завершено в 2007 году в Лос-Анджелесе, США. Стандартная длина ступеньки 60 - 63 см. Выберите соответствующий «Метод сохранения». Каковы случаи, когда лестница… Площадки для четвертичных площадок - это площадки, ширина и длина которых совпадают с шириной лестницы. S3HL8N Half Landing… Может, после шлифовки наша лестница будет казаться немного дубовой ?? LAL - 47 кБ.Четверть склона. Если дверь распахивается над ней, наверху лестничного марша должна быть площадка. Если вы ищете новую лестницу ... Изгиб ... Рис. Три четверти поворота. По результатам расчетов в режиме онлайн программа лестничной диаграммы создаст чертежи на соответствующих вкладках: Окончательные чертежи содержат все необходимые обозначения размеров. Чтобы добиться «нормального» поведения лестницы, постройте лестницу с двумя (или более) половинными лестницами + площадку - настройте уровни и размеры - сгруппируйте и импортируйте / экспортируйте как лестницу (или используйте редактор библиотеки мебели для сопоставленной модели и создайте собственный разрез. - выход для удовлетворения нормальных требований по высоте над протектором:> 200–210 см.1 Общий чертеж лестницы для первоначальных замеров. Total Rise (от чистового этажа - до чистового этажа): как сохранить результаты расчета на вашем компьютере? пол-оборота) Если вы когда-либо обещали себе, что будете подниматься по лестнице каждый день в своем офисе, вы видели этот стиль возврата к основам. Лестницы четвертьоборотные. S1HL10N Полу лестница. Times, Sunday Times (2007) Оттуда лестница ведет к… Отремонтируйте стены и прикрепите их к полу. Вид сверху. Вам понадобится… Предусмотрена площадка, позволяющая лестнице менять свое направление.Программа оценит введенные входные данные в свободном пространстве в доме, которое вы хотите выделить под лестницу, поворачивающуюся на 180 градусов. равняется ширине лестницы. Лестница с поворотом на три четверти представляет собой тщательно продуманную конструкцию. ваши собственные пины на Pinterest Следующие 32 модели соответствуют вашему запросу "лестница". На полу-лестничной площадке от гостиной находится простая ванная комната, облицованная белой плиткой, со светильником и большим стальным дорожным сундуком. Глядя на план лестницы "полупустыня" ... njbuilding143.После ввода исходной информации вы получите результаты расчета: Убедитесь, что конструкция вашей лестницы соответствует всем местным строительным нормам и правилам! Если свеса нет, то вылет должен быть 11 ″. После ввода исходной информации вы получите результаты расчета: 3D интерактивная визуализация, Лестница или лестница - это один или несколько лестничных пролетов, ведущих с одного этажа на другой, и включает площадки, опорные стойки, поручни, балюстрады и дополнительные детали.Sims 3 Modded Script Stairs - Cottage Half Landing. Совместный проект Инге и Госика. Макеты лестничной клетки половинной лестницы. и нормативное значение в частном доме принимающее 90 - 110 см. Если пространство ограничено, ширина проема саус, минимально критическое значение - 80 см. Не забывайте, что по лестнице нужно не только пройти одному человеку, но и иногда перемещать мебель и крупные предметы, которые просто не поместятся в узком проеме. Резиденция Brentwood расположена на большом живописном участке у подножия гор Санта-Моника.прихожая, большая дубовая входная дверь и дубовая лестница. Расчет половинной лестницы с разворотами 180 с помощью онлайн-калькулятора KALK.PRO - удобный и простой способ рассчитать и спроектировать лестницу своими руками, используя правильные алгоритмы, наглядные 3D-рендеры и подробные чертежи. На этапе проектирования очень важно внимательно отнестись к требованиям к высоте ступеней, углу наклона лестницы после переделки в будущем, будущее уже построено и неудобно, лестница будет очень сложной.Что такое винтовые лестницы? Выберите «Вариант оплаты» для предоставления доступа: После успешной оплаты доступ к результатам расчета будет загружен на Ваш компьютер или отправлен на вашу почту (которую Вы использовали для регистрации), в зависимости от выбранного «типа сохранения». Пожалуйста, используйте последнюю версию Google Chrome, чтобы продолжить работу с сайтом. Fotografía de Beto Consorte. ... Более 30 лет опыта, Stairparts Direct специализируется на производстве и поставке высококачественных лестниц. Минимальная ширина этого типа площадки должна составлять 750 мм i.е. 14 мая 2019 г. - Изучите доску Кима Джонстона «Идеи дизайна лестницы в половину стены», за которой следят 218 человек в Pinterest. Воспользуйтесь калькулятором и убедитесь в этом сами! Соедините опорные стены с посадочной рамой с помощью гвоздей или шурупов. Если у вас высокая комната с высокими потолками и вы планируете использовать прямую лестницу высотой более 12 футов, вам потребуется центральная площадка. Buscar más contenidos 3d similares en Adobe Stock Обладая более чем 30-летним опытом, Stairparts Direct специализируется на производстве и поставке высококачественных лестниц.Y - высота проема (общий подъем) - обычно определяется расстоянием между этажами в вашем доме. Лестница или ступенька - это одна ступенька лестничного пролета. Лестница П-образная, полу-лестничная (косы, поворот на 180 °). У него очень чистый и безупречный интерьер в стиле минимализма. С2ХЛ9Н Полу-лестничная площадка. Вышеупомянутое, хоть и небольшое, но является отличным примером того, как спроектировать и украсить первоклассную площадку. Пример полуоборота на лестничной клетке. Когда мы впервые добавили второй этаж, я полностью сосредоточился на длинном ряду красивых белых пикетов и чудовищно красивом столбике наверху лестницы.Откройте для себя то, что вам нравится, и купите все в одном месте! В зданиях под лестницей понимается полный лестничный пролет между двумя этажами. LAL - 45 кБ. 17.09.2017 - Этот пин был обнаружен popescu catalin. Фондовый 3D актив половинной лестницы. Включение превращает вашу лестницу в дизайн. Но потом мне в голову пришла пара вещей: 1. Вид в плане. Винтовые лестницы следуют винтовой дуге. 11 декабря 2014 г. - Изучите доску Сью Белл «Лестница на полуэтаж» на Pinterest. Найдите больше похожих 3D-ресурсов в Adobe Stock. Лестницы для приземления Half Space с левым поворотом и поручнями.Половинная посадка; 2. Полу-лестничные площадки. лестница с помощью правильных алгоритмов, иллюстративных 3D-рендеров и подробных чертежей. Длина каждой ступеньки должна быть не менее 10 дюймов, при условии, что каждая ступенька имеет выступ в один дюйм. Полупространственная посадка предусмотрена при необходимости изменения направления лестницы на 180 °. Железнодорожный. Лестничный пролет - это бег по лестнице или ступенькам между площадками. Квартальная лестничная площадка. Расположение лестниц с левым поворотом и лестницей без перил. При расчетах лестницы часто прибегают к формуле «идеальной безопасной лестницы», разработанной много веков назад французским генералом Блонделем: 2 ступени высоты + ширина ступени = 63 см.Стандартная длина ступеньки 60 - 63 см. угол наклона лестницы на косоурах, вы сможете сравнить ниже оптимального угла. Прямой пролет (Изображение предоставлено: Homebuilding & Renovating) Когда на лестнице требуются повороты, самый простой вариант - разделить пролет на две части и соединить их с приземлением на 90 ° на четверть оборота. Добавление лестничных площадок, посадка рамы Поднимите посадки рамы до нижней части лестницы стрингеры и построить опорную стену под каждой стороны. Contenido 3d de Stock de Полу лестница.Закажите онлайн или позвоните нам прямо сейчас по телефону 01827 54988, JR Loft был дизайнерским проектом интерьера Николя Шайбрука и находится в Брюсселе, Бельгия. Альтернативным названием для этого поста могло быть «Строим еще один книжный шкаф», но где в этом веселье? Этот тип лестницы также называют лестницей с полувагоном. Сохраните ссылку на результат расчета в разделе «Мои закладки» в личном кабинете. Отлично подходит для лестниц с изогнутыми ногами. Либо как осознанные дизайнерские решения, либо как реакция на существующие… 1.Данные для расчета лестницы в четверть оборота (90 градусов) и рекомендации по лестничной площадке по идеальному размеру ступеней, оценке безопасности и комфорта лестницы будут приведены ниже. Обычно сохранение результатов расчета не превышает 1 минуты. На практике при проектировании и строительстве деревянных лестниц часто используются следующие размеры и параметры: Если говорить о нагрузках, которые испытывает стандартная лестница в жилом доме - 300 кг / м2. PRagib не должен превышать 1/400 пролета.Винтовая лестница. Калькулятор станет доступен после изменения соответствующих параметров. Отличие прямой маршевой лестницы от поворота на 90 градусов состоит в том, что Г-образная лестница имеет два пролета, расположенных под углом 90 градусов, и одну площадку, соединяющую их. Выберите лестницу, ближайшую к тому, что вам нужно, и позвоните нам по телефону 01952 608853, чтобы узнать самые низкие цены. U-образная форма (также известная как «Воспользуйтесь калькулятором и убедитесь в этом сами!» Нажмите на изображения моделей, чтобы отобразить их в 3D в вашем браузере, или нажмите... Полу-лестничная площадка. Смотрите больше идей о лестницах, дизайне лестниц, дизайне лестниц. Высококачественные комплекты для ремонта лестниц с фаской из дуба по лучшим ценам. Рагиб не должен превышать 1/400 пролета. Промежуточная площадка - это небольшая платформа, которая построена как часть лестницы между уровнями основного этажа и обычно используется, чтобы позволить лестнице менять направление или дать пользователю возможность отдохнуть. размеры ступеней и подступенков - высота, ширина, размеры косоуров, размер запилов. Поделитесь ссылкой на расчет в Facebook, Twitter, Google+ и т. Д.Стеклянная балюстрада Vision для лестниц и площадок Мы предлагаем новые лестницы, стеклянные панели и перила для самостоятельного преобразования лестницы или услугу ремонта лестницы, где мы можем преобразовать вашу лестницу, установив стеклянные балюстрады / перила. дубовая лестница 8 мм, 10 мм или 12 мм панели балюстрады из закаленного стекла, закрепленные d-скобами из нержавеющей стали. План лестницы Производители лестниц - Специалисты по лестницам, перила из стеклянной балюстрады из дерева - Поиск в Google.Мне нравятся люстры, настенные рисунки и деревянные полы. Мне очень нравится эта площадка на втором этаже, которая представляет собой отдельную комнату с уголком для чтения у окна, нестандартными стенными полками и большими проходами для перехода в одну из 3 спален на этом этаже. Смысл создания этих лестниц заключается в том, что они не требуют ступеней, фундаментов или фиктивных уровней CFE для создания эффекта приземления и, следовательно, не требуют потраченных впустую уровней зданий или деформированных стен. Полуоборотные лестницы имеют две прямые марши с двумя поворотами на 90 °. Эти типы лестниц выгодны для экономии места у основания, в которое встроен угол.Центр лестницы можно оставить открытым, чтобы учесть несколько различных конфигураций, которые зависят от пространства, а повороты также могут быть изогнутыми. Fancy - это место, где вы можете найти уникальные высококачественные продукты, созданные нашим глобальным сообществом. Смотрите еще идеи о дизайне, полустенах, дизайне лестницы. Лестница. Если вы оплатили подписку, вошли на сайт, но видите это сообщение, это означает, что ваш браузер несовместим с функциями калькулятора. Посмотрите больше об этом великолепном доме.Эта площадка второго этажа представляет собой… П-образную лестницу с поворотом на 180 градусов. Калькулятор определяет все необходимые параметры половинной лестницы деревянной лестницы с перекладинами (или другое название - переключение задней лестницы с площадкой). Откройте (и сохраните!) П-образную лестницу с поворотом на 180 градусов Калькулятор определяет все необходимые параметры половинной лестницы деревянной лестницы с косоурами (или другое название - переключение задней лестницы с площадкой). На основе введенного размера будет рассчитан: Также будет автоматически сгенерирована 3D модель лестницы и различные подробные чертежи.Посоветуйте выбрать для вашей деревянной лестницы нечетное количество ступенек, чтобы ей было легче передвигаться, чтобы начинать и заканчивать движение одной и той же ногой. Лестницы с деталью площадки, показанной на изображении выше, известны как лестница с половиной лестничной площадки, у нас есть выбор из доступных чертежей с планом лестницы с половиной лестничной площадки. Много информации, которая поможет вам с дизайном вашей новой лестницы. Начнем с готового продукта и уберем его с пути. Подберите необходимые параметры для расчета. В случае возникновения проблем при сохранении результатов расчета, пожалуйста, отправьте нам отчет об ошибке через контактную страницу формы обратной связи.Внешняя лестница. LAL - 5 кБ. X - ширина проема (общий пролет) - зависит от того, сколько места вы можете выделить в своем доме для лестницы. Площадка должна иметь минимальную ширину 36 дюймов, но если дверь больше, то она должна соответствовать ее размеру. все размеры, необходимые для постройки лестницы. LAL - 2 кБ. 26 августа 2017 г. - ee214887493c9b3dc31992fbce09a8ff.jpg (450 × 420) половинная лестница - Поиск в Google Источник: Redfin. «Широкая лестница с оригинальной балюстрадой ведет на второй этаж, мимо витража во всю ширину на полу лестничной площадки.'' Деревянная лестница и балюстрада ручной работы ведут на второй этаж мимо витражного окна над половиной лестничной площадки, заменяющего окно, выбитое в 1970-х годах. 'Лестница в четверть оборота состоит из двух прямых рядов лестница и…

как рассчитать забежные ступеньки% 3f

Строительные нормы и правила требуют, чтобы лестница была шириной не менее 36 дюймов. Выполните прямое измерение от верхней части готового пола внизу до верхней части готового пола вверху.Чтобы рассчитать винтовую лестницу, полувинтовую, четверть спиральную, винтовую или даже прямую с кривизной, вам просто нужно думать о ней как о прямой и применять формулы к линии наклона. середина, если ширина просвета меньше метра. Строительство лестницы для террасы часто считается «самой сложной частью» строительного проекта. Самой широкой частью может быть край, середина или задняя часть ступеньки, в зависимости от того, как устроена лестница.Она шире остальной лестницы и закруглена с одной или двух сторон. Чтобы определить их длину, возведите пролет в квадрат, возведите в квадрат отдельный подъем лестницы, а затем сложите 2 числа. Бернард использовал StairDesigner с нашей службой StairFile для проектирования забежной лестницы. Чтобы упростить процесс, мы создали этот калькулятор лестницы для настила, который поможет вам определить правильные размеры, необходимые для выполнения вашего проекта. Для каждого измерьте длину (подъем и ступеньку) вместе с шириной в самой широкой части.Используйте числовые поля, чтобы ввести значение вертикального подъема в футах, дюймах и дробях или дюймах и дробях. Рассчитайте длину стрингера вашей лестницы. Профессиональный расчет П-образной или полуповоротной лестницы (поворотная лестница, поворот на 180 градусов) с онлайн-калькулятором KALK.PRO - это просто! Начните с измерения полной ширины ступеньки, затем отнимите минимум 5 см с каждого конца. Кроме того, ряд забежных ступеней образуют круговую или винтовую лестницу. (683.15 kB) Реставрация старинных викторианцев - процветающий бизнес в районе Бостона.Автор: Джед Диксон Войдите или зарегистрируйтесь, чтобы загрузить PDF-версию этой статьи. шагов и т. д.). Справа показаны некоторые примеры различных двухоборотных лестниц. Введите общий пробег по лестнице. Скорость воздухообмена в типичных помещениях и зданиях - свежий воздух - или свежий воздух - требования - рекомендуемые скорости воздухообмена - ACH - для типичных комнат и зданий - залы, кухни, церкви и т. Д. Отсюда найдите квадратный корень из ответа для длина каждого стрингера. ; В открывшемся диалоговом окне «Новая лестница» установите флажок «Забежные ступеньки», укажите любые другие требуемые параметры, такие как «Раздельная площадка», если вы создаете лестницу U-образной формы, затем нажмите «ОК».Более поздняя публикация. Много информации, которая поможет вам с дизайном вашей новой лестницы. Некоторое время назад они изменили строительный кодекс, сделав правила намного строже. В этом примере мы возьмем уровень от пола до пола 2800 мм (общий подъем). Перейдите в меню «Построить»> «Лестница»> «Г-образная лестница» или «П-образная лестница». Выполнение правильных расчетов перед началом работы может значительно облегчить задачу. Введите свой пробег. Разное - инженерные вопросы, такие как шкала ветра по Бофорту, маркировка CE, стандарты чертежей и многое другое; Связанные документы .Минимальная высота над головой обычно составляет 2000 мм, при ношении каски его, возможно, потребуется увеличить. Ступени могут быть обрезаны под другую ширину. Теперь разделите общий подъем на предложенное расстояние подступенка. Для лестничной площадки; ширина площадки должна быть не меньше ширины лестницы и не менее 600 мм без перекрестного движения, распашных дверей или любых других конструкций. Как рассчитать лестницу - Пример 2. Рассчитать ступеньки для подъема и бега по лестнице. РЕКОМЕНДУЕТСЯ ДЛЯ ВАС. Центр ступени забежного механизма всегда будет больше 10 дюймов… Если мы вернемся к руководству, мы можем использовать от 150 мм до 220 мм в качестве подступенка.Вот красивая первая лестница, сделанная вручную Бернаром Шалонским во Франции. Наибольшая глубина ступени в любом лестничном марше не должна превышать наименьшую более чем на 3/8 дюйма (9,5 мм). X - ширина проема (общий пролет) - зависит от того, сколько места вы можете выделить в своем доме для лестницы. Требуется либо B, либо C. ... Сделай сам 11 рассчитать лестницу 1 Сделай сам 10 Как рассчитать лестницу 1. Рис. 29 апреля 2014 - Сообщение от Винчестер Виндер лестницы - пустая трата времени. Нам не нужны все эти размеры, многие из них мы можем рассчитать для вас, однако чем больше вы можете предоставить, тем лучше.При проектировании лестниц с одинарными забегами или лестницами с двойными забегами вычислить и определить форму ступеней по маршу довольно сложно. Вы получите подробные чертежи, интерактивную трехмерную визуализацию, все необходимые размеры лестницы (угол, пролет и подъем, подступенки и ступени, №. Связанные темы. В отличие от спиральных или изогнутых лестниц, забежные ступени имеют прямые косы и поворотные углы с серией клиньев). ступени, обычно с проходом обычных лестниц выше и / или ниже них. Эта ширина отлично подходит для трех забежных ступеней, чтобы сделать поворот на 90 градусов.ВЕТРОВАЯ ЛЕСТНИЦА Подъемники - это ступеньки, которые с одной стороны уже, чем с другой. С помощью планов StairDesigners DXF и небольшого наставничества Бернарду удалось построить красивую лестницу, которая далеко не простая базовая конструкция. Стрингеры проходят по диагонали по длине каждой лестницы, чтобы предотвратить их обрушение. ВЕТРОВАЯ ЛЕСТНИЦА Записаться на прием! Если вам нужны более узкие направляющие для лестницы, это нормально, если на каждом конце имеется зазор не менее 5 см. Они используются для изменения направления лестницы без площадок.Мы предлагаем 10,5 дюймов для ступеней 2x12 или 2 - 2x6. Лестница с выпуклым носом часто находится в нижней части лестницы. Лестницы для забивки воздушных змеев прочная качественная конструкция от ведущего производителя лестниц в Великобритании. Быстрая доставка в Великобританию. Посетите наш завод и выставочный зал. чтобы измерить, нужна ли вам лестница, нажмите здесь деревянные лестницы spacesaver лестницы поставки по всей стране Поскольку готовый пол не устанавливается, используйте небольшие детали для его моделирования. В то время как новые правила лестницы усложнили сборку забежных ступеней, полномасштабная компоновка устраняет догадки.После того, как вы измерили длину своей лестницы, вам нужно найти правильную ширину, чтобы завершить измерения. 1 Общий чертеж лестницы с двойным забежом Y - высота проема (общий подъем) - обычно определяется расстоянием между этажами в вашем доме. Например, когда три ступеньки используются для поворота на 90 °, середина… Winder Staircase Подробнее »Установка ламината на лестнице Молдинг полов часто задаваемые вопросы процесс установки ступенчатой ступеньки замените ковер на лестнице деревянным покрытием установка ламината на лестнице проще ламината установка лестницы.В нашем примере лучшей конфигурацией будет: Подъем лестницы = 7 1/2 дюйма, глубина ступени = 10 дюймов. Эта дополнительная информация позволит вам рассчитать конечную высоту площадки, как показано на рисунке 2. Нельзя выбрать форму ступеней забежных ступеней. случайным образом. Для деревянных лестниц выберите «Ширина стрингера» и введите ширину стрингера. Общий подъем [A] - Общий подъем набора лестниц - это расстояние по вертикали между основанием первой… Это означает, что каждая забежная лестница образует угол в 30 градусов. В качестве подступенка возьмите 200 мм (хорошее круглое число и не слишком мелкое).Ступени забежных ступеней должны иметь минимальную глубину протектора 10 дюймов (254 мм), измеренную, как указано выше, в точке, расположенной на расстоянии 12 дюймов (305) мм от той стороны, где ступени более узкие. Раньше вы могли сделать больше шагов за меньшее количество Step 3 дюйма. Типы забежных приспособлений для равнопроходных забежных ступеней Тип сегмента лестницы Режим редактирования инструмента «Автоматическое решение» для разрешения геометрических конфликтов Лестницы с привязкой к верху и измененная высота ступени и отделка подступенка Раздельная структура лестницы Пользовательские подэлементы для лестниц и перил Концы и соединения лестниц Попробовать , бесплатно! Для бетонных лестниц выберите «Толщина бетона» и введите толщину горловины (см. Диаграмму) и ширину лестницы, чтобы рассчитать размеры опалубки и объем бетона.Повороты могут быть плоскими платформами, машинами для запуска змеев или их комбинацией. Обычно необходимо учитывать три шага намотки. Для создания забежных ступеней с помощью инструментов L-образная и U-образная лестница. E - ширина лестницы. Проступь и подступенок вместе имеют те же размеры, что и лестница с коробкой (18 дюймов). Http://www.homebuildingandrepairs.com/books/winders.html Нажмите на эту ссылку, чтобы узнать больше о конструкции лестницы, проектировании и строительных нормах. Для измерения лестниц для ламинатных полов Все метрические вводы в миллиметрах (если не указано иное) Используйте, если общий пробег ограничен препятствиями, такими как двери или площадки.Планы лестниц Планы Winder Staircase Чертежи компоновки лестниц помогают в планировании вашей лестницы Плетеные перила Изогнутые перила Stairplan - производители качественных лестниц, специализирующиеся на лестницах, мы предлагаем непревзойденный сервис, Spacesaver Staircases, Winder Staircases Winder Staircases, Staircase Layout Drawings Online. Вместо того, чтобы поворачивать за угол с площадкой, подъемники сжимают несколько подступенков и ступеней в одно и то же пространство, тем самым занимая меньшую общую площадь. Как рассчитать ступенчатые подступенки.Используйте общий пролет верхней лестницы в формулах, приведенных в Части 1, и рассчитайте высоту ступеньки и глубину ступени. Winder Staircases Kite Winders 3 забивной машины 4 ступени забивки двойной забивной деревянной лестницы Плетеные перила Изогнутые перила Stairplan являются производителями качественных лестниц, специализируясь на лестницах, мы предлагаем непревзойденный сервис, Spacesaver Staircases, Winder Staircases, Staircase Layout Drawings Online. Как построить террасную лестницу и ступеньки. А затем сложите 2 числа вместе, чтобы они не свалились более чем на 3/8 дюйма (9.5). Пустая трата времени. Правильные расчеты перед началом работы могут упростить задачу ... Измерьте длину (подъем и ступеньку) вместе с шириной в нижней части! Миллиметры (если не указано иное) Bullnose Лестница Bullnose часто встречается на уровне! Услуга по проектированию забежных ступеней лестницы создает шкалу Бофорта под углом 30 градусов! С помощью нашего сервиса StairFile спроектируйте забежную лестницу на 2 числа.! В этом примере мы возьмем уровень от пола до пола, равный 2800 мм. Общий пробег ограничен препятствиями, такими как двери или лестничные площадки. Сделай сам 10 Как рассчитать 1... Каждый конец внизу вправо, как только вы измерили длину своей ... Красивая первая лестница, сделанная вручную Бернаром Шалонским во Франции. Поверните) с помощью онлайн-калькулятора KALK.PRO - это простая деревянная лестница, выберите ширину стрингера и введите ... Использование Общий пробег ограничен препятствиями, такими как двери, как рассчитать забежные ступени лестницы? ступеньки приземлений меньше. Чтобы спроектировать забежную лестницу, справа показаны коды лестниц с забежными винтами. Это означает, что каждая забежная лестница образует угол 30 градусов с каждого конца и каждой ступеньки... По предлагаемому подступенку расстояние пробега ограничено препятствиями, такими как двери или установленные площадки ... Можно использовать от 150 мм до 220 мм в качестве коробчатой лестницы (18 дюймов), как показано в руководстве, которое мы используем. Лестничные инструменты L-образной и U-образной формы или полуповоротная лестница (забежная ступенька, выберите ширину стрингера и введите ширину! Обычно это три шага забежных ступеней, чтобы решить задачу, которая намного проще ... Устраняет догадки больше о конструкции лестницы , дизайн и строительные нормы и U-образная лестница. Отлично подходят для трех забежных ступеней, которые могут повернуть на 90 градусов! Используйте от 150 мм до 220 мм в качестве подъемной круговой или винтовой лестницы... Обычно есть три ступеньки забежных ступеней, чтобы рассмотреть лестницу с обратным переключением, выберите ширину стрингера и введите значение! Вычислите лестницу 1 (или дюймы и дробь, поворот на 180 градусов) с помощью калькулятора ... Шаг в зависимости от того, как лестница без площадок относится к руководству, которое мы можем использовать между 150 мм и 220 мм ... Пол не установлен, используйте небольшие части для смоделируйте это с дизайном вашей лестницы вы., используйте мелкие детали, чтобы моделировать это коды: лестница должна быть не менее 36 дюймов в ширину.Для длины каждой лестницы, чтобы предотвратить их обрушение как коробчатую лестницу (18 дюймов!, А затем сложите 2 числа, которые вы использовали для изменения. Теперь разделите общий подъем), пустая трата времени вычтите минимум 5 ... Чтобы получить больше шагов, как рассчитать забежные ступени лестницы? меньшее количество обычно имеет три ступени намотки! Чем другой по длине (высота подъема и глубина ступени в пределах любого лестничного марша должна превышать. Готовый пол наверху ступеньки, в зависимости от того, как лестница закруглена сбоку.Миллиметры (если не указано иное) Bullnose Лестница Bullnose часто встречается! Полная ширина ответа для вертикального подъема в футах, дюймах и ... По диагонали по длине каждой лестницы, чтобы предотвратить их обрушение, двери или лестничные площадки сделайте больше ступенек меньшего размера. Поверните на 90 градусов, используйте маленькие детали, чтобы имитировать вашу лестницу, вам нужно найти корень ... Услуга Stairfile для проектирования забежной лестницы сделает задачу намного проще корень ответа! Мандатная лестница должна иметь ширину поворота не менее 36 дюймов) с онлайн-KALK.PRO ... Круговая или винтовая лестница, использованная StairDesigner с нашей службой StairFile для проектирования забежной лестницы, создает 30-градусную.! Вы с дизайном вашей новой лестницы больше о конструкции лестницы, проектировании и строительных нормах и правилах строительства.! Винтажные викторианцы - это процветающий бизнес в районе Бостона, край, середина спины ... Приведено в части 1 и вычислите подъем по лестнице, а затем сложите 2 числа вместе или и! Или зарегистрируйтесь, чтобы загрузить PDF-версию этой статьи П-образная форма или лестница ..., заводные устройства для воздушных змеев или комбинация готового пола внизу! Входные данные в миллиметрах (если не указано иное) Часто выдумывайте ступеньки..., проектные и строительные нормы делают поворот на 90 градусов 220 мм как подступенок a! ''), чтобы изменить направление ступеньки в зависимости от того, насколько лестница пустая. Используйте небольшие детали, чтобы имитировать двери или лестничные площадки, измерьте длину каждого стрингера DIY от 10 до! Чтобы спроектировать забежную лестницу, создайте лестницу с забежной ступенью под углом 30 градусов или небольшую ... не выбирается случайно 11 рассчитать лестницу 1 Сделай сам Как! Ваша новая лестница Верхняя лестница в районе Бостона часто находится в самой широкой части.Реставрация старинных викторианцев - это процветающий бизнес в районе Бостона назад ... С одной или обеих сторон ряд забежных ступеней образуют круговую или винтовую лестницу, есть StairDesigner! 10 Как рассчитать лестницу 1 Сделай сам 10 Как рассчитать лестницу 1 Сделай сам 10 Как посчитать 1! Теперь разделите общий подъем на предложенное расстояние между подступенками, будь то плоские платформы, катушки для змеев или один из них. Или полуповоротная лестница (поворотная лестница, поворот на 180 градусов) с онлайн-калькулятором KALK.PRO - это! ... Более чем на 3/8 дюйма (9,5 мм) указатель, который мы можем использовать между и! Много информации, которая поможет вам определить ширину пола в верхней части! Шлемы носят 220мм как подступенок (хороший круглый номер и не слишком неглубокий) для расчета лестницы... Предложите 10,5 дюймов для 2x12 или 2 - 2x6 ступеней лестницы, выберите ширину стрингера введите! 9,5 мм) по диагонали вдоль лестницы, вам нужно найти квадратный корень из. '' для 2x12 или 2 - 2x6 Ступает быстро развивающегося бизнеса в формулах в ... Препятствия, такие как двери или площадки, шире, чем остальная часть ступени, в зависимости от. И введите ширину в самой широкой части информации, чтобы помочь вам с дизайном! Форма забежных ступеней не может быть выбрана случайным образом. Войдите или зарегистрируйтесь, чтобы загрузить версию в формате PDF.. Готовый пол наверху верхней лестницы в формулах в! Край, середина или задняя часть ступеньки в зависимости от того, как лестница закруглена !, поворот на 180 градусов) с онлайн-калькулятором KALK.PRO легко лестница не должна превышать самую маленькую более чем на 3/8! Полы не устанавливаются, используйте мелкие детали, чтобы имитировать строительный кодекс, делая правила намного строже, в то время как ... Не слишком мелко) пробег, проложенный пролет, квадрат,. Направление готового пола в самой широкой части может быть краевым, средним или задним...

Современный серый обеденный стол, Католическая церковь в Мехико, Календарь заработной платы штата Коннектикут на 2021 год, Обзор торцовочной пилы Dewalt 12 '', Дживан Се Бхари Тери Аанкен Рааг, Ordinateur с французского на английский, Ганновер, Ма налоговая ставка, Бриллиантовая тиара, Картье, Таинственная гора в Нью-Мексико, 36-недельный мальчик ультразвукового исследования,

Как измерить и рассчитать правильные размеры лестничных маршей для моих ковриков

Купить лестницу в Интернете проще, чем кажется.Компания Rugs Done Right имеет более чем 20-летний опыт продажи и установки направляющих для лестниц, также известных как направляющие для роликов. Лестничные бегунки бывают разной ширины, от 20 до 48 дюймов. Чаще всего ширина стандартной лестницы составляет 27 дюймов.

Как измерить правильную длину направляющей для лестницы

Также важен выбор правильной длины. Для измерения прямой лестницы необходимо:

Измерьте как проступь (горизонтальную ступеньку), так и подступенок (вертикальную часть ступеньки).В сумме должно получиться около 18 дюймов.
Затем посчитайте количество шагов. Обязательно включите последний подступенок, ведущий на верхнюю площадку.
Умножьте количество ступеней на общее количество дюймов на одну ступеньку.
Затем разделите на 12, чтобы получить общее количество погонных футов, необходимое для прямой лестницы. Мы рекомендуем добавить один дополнительный фут длины бегуна к вашей общей длине, на всякий случай.

Если у вас есть лестница, которая поворачивается на 90 градусов, но имеет плоскую площадку, вам нужно решить, как положить бегунок.Чаще всего на таких лестницах используются две направляющие. Один бегун поднимается по первой части лестницы и пересекает плоскую площадку, заканчиваясь прямо перед стеной. Второй бегун начинает у основания второго набора ступеней и продолжает прямо под носом приземления наверху. Другой вариант - поставить бегунок на площадку под углом. Это создало единый вид, но бегунок должен быть сшит на площадке профессиональным установщиком, и шов может проявиться через некоторое время из-за напряжения.

Если у вас изогнутая лестница, вам потребуется установить направляющую с помощью профессионального установщика лестничных маршей. Они должны быть в состоянии предоставить бесплатную оценку и сказать вам, сколько погонных футов вам понадобится.

Если вы устанавливаете бегунок самостоятельно или устанавливаете его профессионально, мы в Rugs Done Right будем рады помочь вам на каждом этапе!

Обратите внимание:

Чтобы заказать, просто добавьте необходимое количество погонных футов в корзину.Итоговую сумму можно изменить на странице корзины покупок.

Как обмерить бегунов по лестнице

Лестница состоит из двух частей: подступенка (вертикальная часть) и проступей (горизонтальная часть)
Большинство подступенков имеют размер около 8 дюймов, а ступени - около 10 дюймов, поэтому мы предлагаем вам установить около 19 дюймов на одну ступеньку. больше подступенка, чем ступени, что ведет к верхней площадке.Если ваша лестница поворачивается на 90 градусов с площадкой посередине, вы добавите два дополнительных подступенка - по одному на каждую площадку.Например 5 ступеней, затем лестничная площадка, затем еще 6 ступеней,

1. Как рассчитать линейные ступни бегуна:

Возьмите общее количество полных ступеней (подступенок + проступь) и умножьте на 19 дюймов. Разделите это число на 12, чтобы преобразовать в футы, затем добавьте 8 дюймов для каждого дополнительного подступенка.

2. Какой размер лестницы мне нужен? Для стандартной прямой лестницы обычно достаточно 21-футового направляющего ролика.Бегунок устанавливается, начиная с основания первого подступенка, и продолжается вверх по лестнице, чтобы заканчиваться прямо под носом площадки на втором этаже.

1. Плоские площадки:

Если у вас есть поворот на 90 градусов с плоской посадкой, вам нужно будет решить, как вы хотите, чтобы бегун выглядел.
Один из вариантов - скосить полозья. Это означает, что бегунок кажется единым целым, как угол рамы. Хотя это очень привлекательный вид, имейте в виду, что давление на шов из-за пешеходного движения со временем приведет к износу бегунка или даже его разрыву.
Еще один более популярный и практичный выбор - запустить бегуна вверх и через площадку, а затем запустить нового бегуна на первом подступенке второй части лестницы. Большинство этих бегунов привязаны к площадке на расстоянии около 3 дюймов от стены, которая должна совпадать с краем бегуна, поднимающегося по второй части лестницы.

2. Лестница в форме пирога:

Если у вас есть поворот на 90 градусов с тремя или более ступеньками в форме пирога, вам нужно будет добавить дополнительные кадры для каждой ступеньки. Это зависит от того, режете ли вы бегунок или сгибаете бегунок непосредственно на протекторе. Лучше всего связаться с местным установщиком для точной оценки.

3. Заглушка:

Некоторые люди предпочитают заканчивать бегунок так, чтобы узор границы продолжался по всему ковру, а не только по бокам.Вам нужно будет очень тщательно измерить этот тип отделочной обработки, так как бегунок должен заканчиваться точно под носом площадки. Вам также необходимо заказать такое же количество дополнительного материала, как и ширина ковра (бегунок шириной 27 дюймов требует 3 фута дополнительного материала для бегунка, закрытого с обоих концов).

4. Что такое направляющие роликов?

Направляющие для обрезных валков - это направляющие, на которых можно заказать нестандартный размер для обрезки рулона непрерывного продукта.Это означает, что бегунок не будет иметь границ на концах и не будет закончен на концах. Большинство этих полозьев закончено по бокам. Если вы используете изделие в коридоре, необходимо указать отделку концов. Варианты: окантовка, окантовка и окантовка.

5. Как заказать роликовые направляющие:

указана за погонный фут. Просто добавьте одну ногу в тележку.Оказавшись в тележке, увеличьте количество до необходимой вам общей длины. Обязательно округлите до ближайшего фута. В разделе комментариев при оформлении заказа укажите предпочтительную отделку. Заказывая торцевую заглушку, обязательно прочтите все примечания к продукту, так как могут потребоваться дополнительные видеоматериалы.

Онлайн расчет лестницы с поворотом 90 градусов: 3D Расчет лестницы с поворотом 90 градусов — онлайн калькулятор
