Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша  — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Плюсы и минусы

Содержание статьи

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

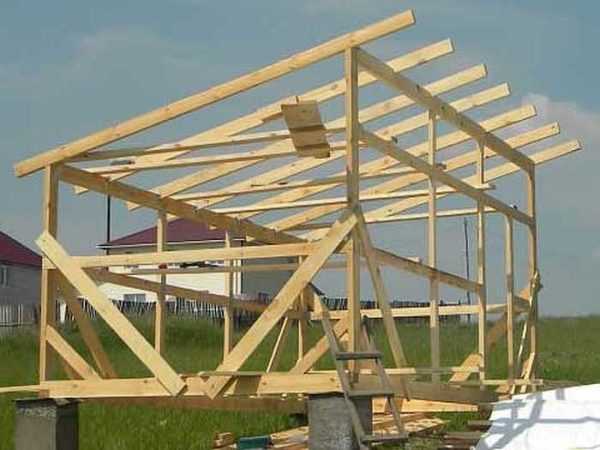

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

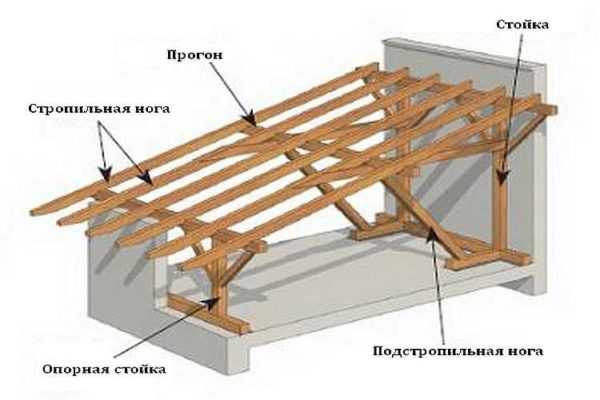

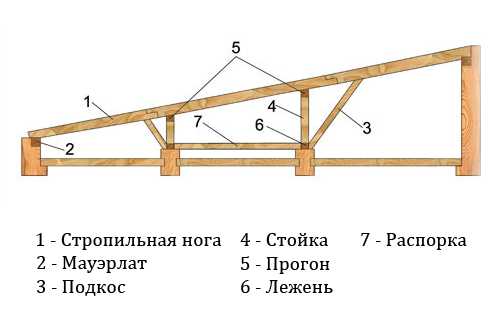

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

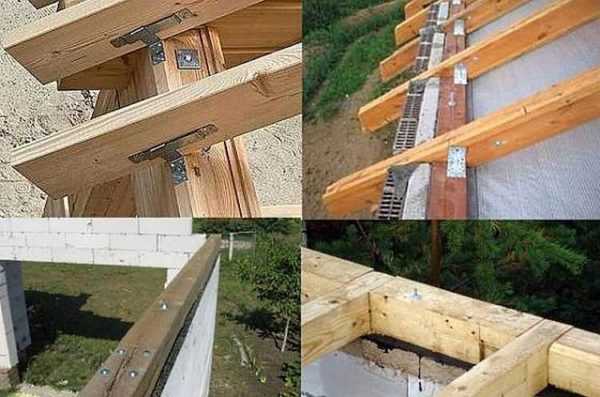

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы17°
Профнастил

Если желаемый угол больше, все нормально, если меньше (что  бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

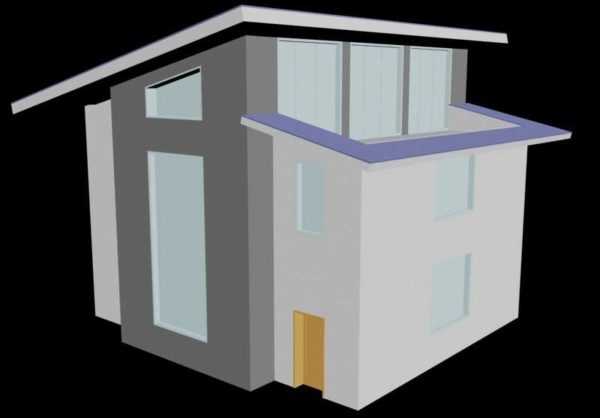

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

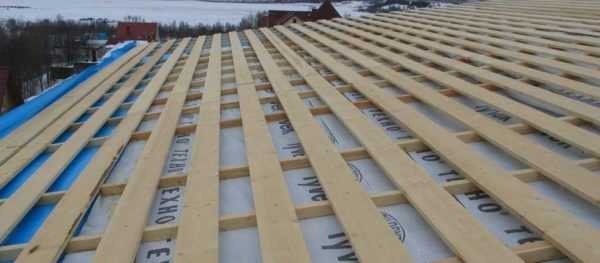

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

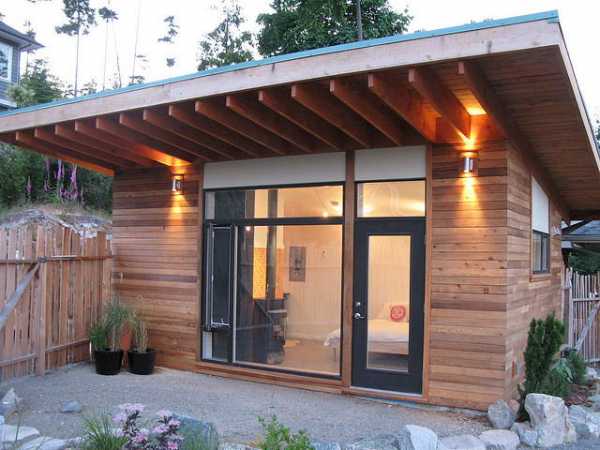

Проект небольшого дома под односкатной крышей

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

Одноэтажный дом с односкатной крышей большой площади

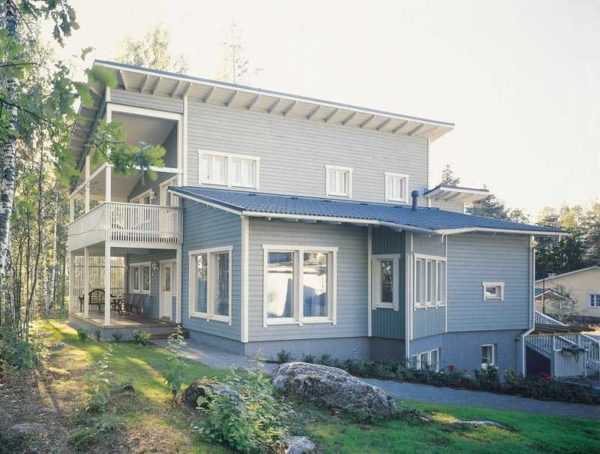

Двухэтажный дом с террасами на двух этажах

Под натуральную черепицу требуется большой угол наклона крыши

Большие окна — красиво, но нерационально в нашем климате

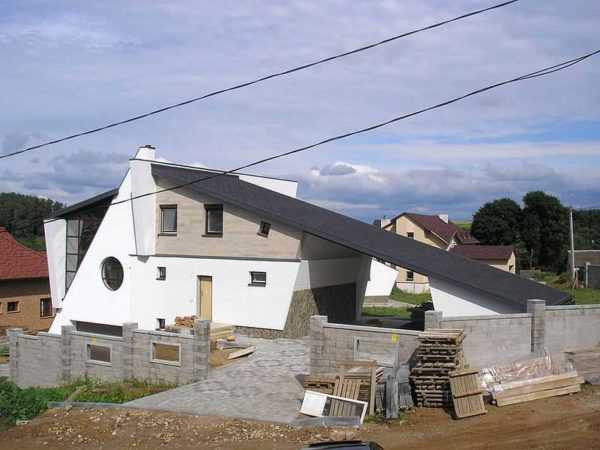

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Тот же проект, что вверху, с другой стороны

Две односкатные крыши на разных уровнях

stroychik.ru

Односкатная крыша — 125 фото особенностей конструкции и ее особенности

Односкатная крыша будет идеальным решением для монтажа своими руками, её конструкция достаточно проста и незамысловата. Дома с односкатной крышей очень популярны в дачном строительстве, так же такие кровли востребованы при сооружении гаражей, бань, придомовых построек и т.д.

В данной статье подробно описана технология строительства кровли с одним скатом, приведены основные рекомендации к строительству, представлены фото односкатных крыш, оговорены основные достоинства кровли такого типа и т.д.

Преимущества односкатной крыши

Помимо незатейливого, доступного даже непрофессионалу процесса монтажа, такой вид кровли имеет массу дополнительных преимуществ, делающих его востребованным в строительстве. Достоинствами такой кровли считается:

  • относительно небольшая масса;
  • приемлемые издержки на обустройство;
  • имеющаяся возможность использования различных видов строительных материалов;
  • возможность доступного монтирования дымоходов, системы водостока и т.д.

Несмотря на то, что односкатная кровля отличается простотой и незамысловатостью, её можно интересно обыграть с помощью дизайнерских решений, тем самым украсив свой участок.


Подготовка к строительству

Перед началом работ, очень важно составить грамотный чертеж односкатных крыш, адаптированный к климатическим особенностям вашего региона, именно ориентируясь на них, определяется необходимый в каждом конкретном случае угол наклона.

После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа. Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов.

Если угол наклона кровли составляет 20-30 градусов, то в качестве кровельного материала прекрасно подойдет шифер или профнастил. Если наклон достаточно большой, более 35 градусов, то при строительстве лучше использовать металлочерепицу.

Правильный подбор кровельного материала – очень важный подготовительный этап перед началом строительства. Нужно найти такое покрытие, которое позволит своевременно и благополучно удалять атмосферные осадки с поверхности.

Приступаем к монтажу

Для самостоятельного возведения кровли необходимо подготовить все необходимые стройматериалы и инструменты. Все деревянные элементы, которые будут использованы в процессе монтажа, должны отвечать нормам качества, иметь влажность не выше 22%.

Дополнительно материалы из дерева лучше всего обработать специальными антисептическими средствами. Не стоит забывать о крепежных элементах: ригелях, подкосах, распорках, которые обязательно понадобятся в процессе монтажа односкатной крыши.


Шаг 1. Монтаж стропильной системы. Она полностью зависит от габаритов планирующегося строения, и от стройматериалов, используемых для возведения стен постройки. Стропила устанавливаются на мауэрлат. Если размеры строящейся конструкции небольшие, а длина пролета не больше 4,5 метров, то устройство стропильной системы окажется несложным, она будет включать в себя мауэрлатный брус и саму стропильную опору.

В случаях, когда размеры постройки достаточно габаритные, то помимо вышеперечисленного, понадобится установка дополнительных подстропильных ног.

Важно для обустройства стропильной системы использовать высококачественные материалы, это обеспечить безопасность и долгий срок службы односкатной кровли.

Шаг 2. После установки стропил, на них постепенно укладывают доски, а сверху дощечек – пароизоляционную пленку. Полоски пароизоляционного материала должны быть уложены внахлест друг на друга и соединены строительным скотчем.

Шаг 3. Укладка утеплителя. Толщина этого слоя должна быть более 20 см., внимательно следите, чтобы при кладке утеплителя не оставалось щелей.

Шаг 4. Монтаж гидроизоляционного слоя. Он должен располагаться на небольшом расстоянии от утеплителя, для этого, между слоями подкладываются бруски из дерева. Гидроизоляционный материал прикрепляется с помощью специального строительного степлера.

Шаг 5. Обрешетка. Сверху получившегося «кровельного пирога» с помощью реек или деревянных брусков возводят обрешетку.

Шаг 6. Покрытие крыши кровельным материалом.


Надеемся, что мы смогли ответить на волнующий вас вопрос: «Как сделать односкатную крышу своими руками?». Главное в этом деле – тщательно рассчитанный проект кровли, правильно выбранный угол наклона, качественные материалы. Тщательно подготовьтесь к процессу строительства и у вас все получится!

Фото односкатной крыши


Также рекомендуем посетить:

mojdominfo.ru

Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Угол наклона крыши
  • — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • Площадь поверхности крыши
  • — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
  • Количество рубероида
  • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
  • — Длина стропила от конька до основания ската
  • Минимальное сечение стропил
  • — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество стропил
  • — Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
  • — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
  • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

stroy-calc.ru

Односкатная крыша своими руками — пошаговая инструкция (фото, видео, схемы)

Односкатная крыша является наиболее простым в устройстве типом крыш. В ней нет каких-либо сложных элементов, она устанавливается на несущие стены, которые имеют различную высоту.

Содержание статьи

Обычно такая крыша используется при строительстве надворных построек: гаражей, бань, веранд, сараев, но также нередко встречается и при строительстве частных домов и дачных домиков. Итак, давайте же разберемся, как же изготавливается односкатная крыша своими руками пошагово.

Угол наклона односкатной крыши

Первым делом при постройке нужно определиться с углом наклона. Угол наклона крыши дома будет зависеть в первую очередь от того, каким кровельным материалом вы собираетесь ее покрывать. Для односкатной крыши из профнастила оптимальный угол наклона будет составлять 20 градусов, а минимальный уклон — 8 градусов.

Если сделать меньше, то крыша может просто провалиться под тяжестью снега зимой или весной, что особенно актуально для регионов Сибири. Для металлочерепицы минимальный уклон поднимается до 25 градусов. При устройстве односкатной крыши из шифера этот показатель поднимается еще на 10, и составляет уже 35 градусов. Для фальцевой кровли минимальный угол наклона составляет от 18 до 35 градусов.

После определения угла односкатной крыши поднимаем фасадную стену относительно задней стены на необходимую для получения требуемого градуса высоту, для этого нам будет необходимо обратиться к некоторым тригонометрическим формулам.

Как рассчитать односкатную крышу

Расчет угла наклона

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Угол наклона крыши, градусыТангенс, tgAСинус, sinA
50,090,09
100,180,17
150,270,26
200,360,34
250,470,42
300,580,5
350,70,57
400,840,64
451,00,71
501,190,77
551,430,82
601,730,87

Создание проекта

Не смотря на простоту конструкции перед тем, как сделать односкатную крышу дома, составляют проект. Зная необходимый угол наклона ската, рассчитывают на сколько одна стена должна возвышаться над другой с помощью нехитрых тригонометрических формул.

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

  • Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет заканчивается, можно приступать к дальнейшим работам.

Конструкция и устройство

Конструкция стропил

Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:

  1. Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
  2. Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
  3. Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
  4. Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
  5. Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит.

    Строение кровли

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система

  • Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
  • Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
  • Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

  • Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна.

    Скользящая стропильная система

  • Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа.

    Наслонная

  • Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.

Висячая

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.

    Крепление мауэрлата анкерными болтами

  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.

    Расчет сечения стропил

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.

    Гидроизоляция

  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется профнастил или металлочерепица.

    Обрешетка крыши

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.

    Настил металлочерепицы

  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.

    Водосток

  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.

    Снегозадержатели

Достоинства и недостатки

Как любое изобретение человечества, односкатная крыша дома имеет достоинства и недостатки. К плюсам причисляют:

  • Доступность, низкую стоимость материалов для кровли.
  • Легкость проектирования и скорость строительства.
  • Конструкция и устройство имеет хорошую сопротивляемость ветру и атмосферным осадкам.

Жилой дом с односкатной крышей

Гараж

Надворная постройка

Но называют несколько минусов, которых нет у других конструкций:

  • Невозможно обустроить чердачное или мансардное пространство.
  • Низкая степень термоизоляции.
  • Нетрадиционный внешний вид.

Словом, недостатки односкатной кровли вытекают из ее достоинств. То, что делает ее оптимальным вариантом для надворных сооружений, лишает возможности венчать жилой дом. Тем не менее, практичность этой конструкции доказана годами верной службы, а делать ее или нет, решать только вам!

Видео-инструкция

Рекомендуем посмотреть подробную видео инструкцию о том как строится односкатная крыша своими руками пошагово с объяснениями и советами.

krovlyakrishi.ru

Угол наклона, высота и уклон односкатной крыши: как выполнить расчет

Во всем земном шаре существуют тысячи и тысячи архитектурных традиций в плане внешнего вида крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, введя односкатные формы крыш как идеально сочетающиеся с ландшафтным дизайном и многообразные в исполнении. Конечно, задали это новый модный тон жители Австралии, где отсутствие снегов вообще как природного явления позволяет им творить с архитектурой жилых домов все, что фантазия продиктует.

Но в снежных регионах России такую крышу строить можно, но с соответствующим уклоном и  в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши, высчитывать который мы сейчас научим вас.

Чтобы у вас было какое-то общее представление, посмотрите это видео:

Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которые всегда находится на крыше, такие установки, как антенны и тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.

А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который ну очень любит срывать односкатные крыши ввиду их парусности.

Снеговые нагрузки

Так, если сделать уклон односкатной крыши в 30°, зимой снег будет давить на нее с силой по 50 кг на каждый квадратный метр. Просто представьте, что на вашей крыше будет сидеть по одному человеку на каждый метр! Вот такая нагрузка.

А если поднять крышу до выше 45°, снег с большой вероятностью и вовсе не сможет задержаться (еще это зависит от шероховатости кровельного покрытия). Но для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать и в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной крыши сам – это 10°. А максимальный – 60°, ведь делать крышу более крутой уже нет смысла. То же самое касается и снега, который еще больше цепляется за такую крышу.

Вот почему владельцы односкатных хозяйственных построек зимой часто берутся за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег сможет прогнуть материал.

Ветровые нагрузки

А вот в ветреных регионах строить крыши с крутыми скатами нельзя вообще. Для сравнения: уклон односкатной крыши в 11° испытывает ровно в 5 раз больше силу ветра, чем скат в 45°. Ввиду этого учтите, что односкатную крышу всегда делают низкой частью к подветренной стороне.

Комбинированные нагрузки

А еще обязательно рассчитайте для односкатной крыши такой значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. ту критическую точку, которую должна уметь выдерживать стропильная система. Об этом, кстати, нередко забывают! Думают, вот, снег крыша выдержит, ветер тоже…

А что, если вам с другом придется в сильную бурю и снегопад вылезти на крышу? Рассчитана ли конструкция одновременно и на снег, и на ветер, и на ноги хотя бы двух человек? Вот так и случаются неприятности.

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.

Крутые односкатные крыши

Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.

Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:

Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:

Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

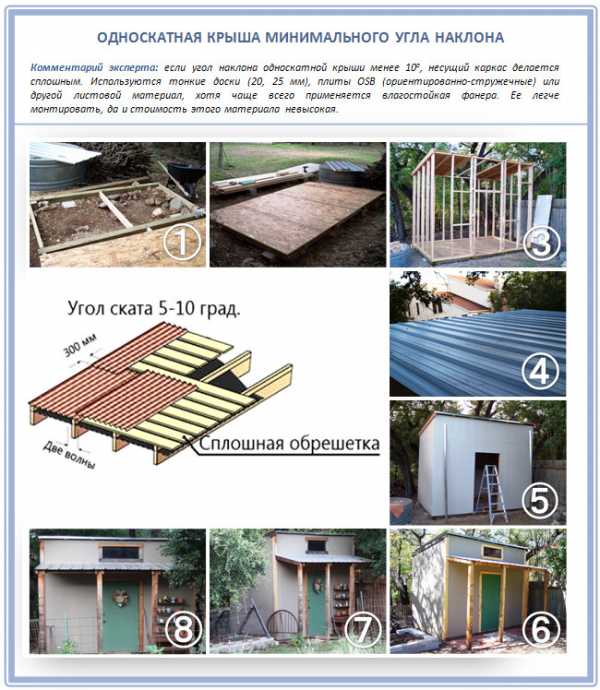

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:

Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.

Вентилируемая конструкция

Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.

Но у вентилируемой односкатной кровли есть свои ограничения. Так, угол наклона у нее может быть только в пределах от 5% до 20%, иначе воздух не сможет эффективно проходить через продухи.

Невентилируемая конструкция

Этот тип односкатной крыши преимущество строят на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6%, хотя никаких ограничений к нему нет.

Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которые, к слову, и сами по себе особо не образовываются в подобных постройках:

Комбинированная конструкция

Такие крыши совмещают устройство обоих предыдущих видов. Здесь нужный уклон крыши придается за счет теплоизоляции. Получается экономно, но зимой придется постоянно счищать снег.

Но и устройство такой односкатной крыши уже другое, ведь к переменным и статическим нагрузкам теперь добавляются еще и динамические. И обычно все выглядит так: снизу профнастил, на нем – два слоя утеплителя и хорошая гидроизоляция.

Зависит угол односкатной крыши также от таких параметров, как типа соединения стропил к мауэрлату или стенам. Давайте разберемся подробнее.

Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:

Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.

Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:

  • Профнастил: min 8°- max 20°.
  • Фальцевая кровля: min 18°- max 30°.
  • Шифер: min 20°- max 50°.
  • Мягкая кровля: min 5°- max 20°.
  • Металлочерепица: min 30° – max 35°.

Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.

Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Или как в этом проекте:

Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.

Способ №1. Геометрический

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Еще один вариант расчета длины стропильных ног такой:

  1. Обозначим А длину стропильных балок.
  2. Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
  3. Обозначим Х длину стропил от конька до края противоположной стены.

В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:

Х = А / sin Y

На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн-калькуляторы

Кстати, рассчитать нужный угол односкатной крыши помогут также современные онлайн-калькуляторы. Обычно их настраивают под действующие СНиПы – «Нагрузка и воздействие» ТКП 45-5.05. Но этот метод можно использовать только как дополнительный.

Вычислили? А теперь переходим к строительству самой крыши:

Надеемся, что вы во всем разобрались легко!

krovgid.com

видео, инструкция, из профнастила, стропильной системы, технология

Зачастую устройство кровли своими руками требует специальных знаний и навыков строительства. Однако односкатные крыши имеют неоспоримые преимущества, которые позволяют выполнить монтаж крыши своими руками.

Узел опирания на стену.

Во-первых, односкатная крыша предполагает невысокий расход строительных материалов, и поэтому ее строительство считается очень экономным. Во-вторых, односкатная крыша имеет довольно простой каркас, и необходимо применить минимум усилий. В-третьих, такой вид крыши обладает высокой ветроустойчивостью и подходит для климатических зон с частыми и сильными ветрами. Еще одно важное преимущество в том, что постройки с такими крышами выгодно отапливать, так как односкатная кровля образует под собой лишь небольшое чердачное пространство. Кроме того, она легко ремонтируется своими руками и обновляется.

Односкатная крыша имеет следующие недостатки: неэстетичный вид кровли, поэтому она чаще всего используется для строительства гаражей, бань, лоджий, террас, дачных домиков.

Когда мы строим односкатную крышу, нужно запастись брусьями и обрезными досками, гвоздями и саморезами, гидро- и теплоизоляционным материалом, кровельным материалом, также нужны топор, молоток, ножовка, строительный степлер. Перед тем как начать монтаж своими руками, у вас должна быть схема кровли и расчет материалов.

Угол наклона

Стропильная система односкатной крыши на два пролета по 6 метров.

Правильно подобранный угол наклона станет гарантией качества и долгого срока службы односкатной крыши. Угол ската крыши зависит от особенностей климата в вашем регионе и материалов, выбранных для кровли. Также на угол наклона могут влиять площадь объекта и особенности вентиляции. Причем нижнюю часть односкатки располагают с подветренной стороны. В местностях, где выпадает большое количество осадков, не рекомендуется устройство пологих крыш, поскольку они могут прогнуться по давлением снега, талой воды. Тем не менее этот вид подойдет для степных районов, в отличие от крутых крыш, имеющих меньшую устойчивость к ветру.

В качестве материалов для кровли, кроме привычного шифера, используют профлист, металлочерепицу, ондулин, стальной лист, фальцевую кровлю, битумную черепицу. Монтаж шифера легок в исполнении, угол наклона такой крыши должен соответствовать 25º-35º. Простая сборка и невысокая стоимость у профнастила. Скат такой крыши может варьироваться от 8º до 20º в зависимости от погодных условий. Чтобы ондулин и металлочерепица не прогнулись под снегом, угол наклона должен быть более 35º.

Монтаж стропильной системы

Односкатная крыша имеет два случая монтажа: стены постройки разной высоты и стены одинаковые. Сначала рассмотрим первый вид. Если у вас одна несущая стена выше другой, то на них с помощью анкерных болтов устанавливаем мауэрлаты. Они представляют собой направляющие балки 100*100 мм или 150*150 мм, которые крепят на анкерные болты или монтажную проволоку, они исправляют погрешности кладки или обеспечивают безопасную усадку деревянного сруба.

Стропильная система крыши для больших пролетов.

В этих балках вырубаются гнезда под стропила, которые крепятся к мауэрлату на шиферные гвозди. Стропила держат крышу и распределяют ее вес на стены, а также на них ставится обрешетка. Монтаж стропил осуществляется с шагом 60-80 см. Предпочтительно использовать обрезные доски 30*150 мм. Концы досок выносят за стены на 40-50 см. Такое устройство делается для защиты стен от осадков. Если стропильная нога длиннее 4,5 м, то устанавливают подпорки. Если ширина здания больше 4,5 м, нужен монтаж дополнительных стоек, опирающихся на балки, которые укрепляют подстропильной ногой или раскосом. Угол наклона должен совпадать для всех стропильных ног.

Для того чтобы закончить каркас здания и придать кровле жесткость, на стропила перпендикулярно крепится обрешетка из досок 25*150 мм. Доски выбирайте прочные, сухие, ровные. Расстояние между досками должно быть не более 15 см, так чтобы на них был возможен монтаж одного листа профнастила, шифера или металлочерепицы.

Второй вид — возведение односкатной крыши своими руками на стенах одинаковой высоты — требует установки дополнительной вертикальной стропилы, так что между ней и балкой образуется прямоугольный треугольник. Изначально на верхний ряд стен кладут сейсмопояс, или, по-другому, мауэрлат. Если стены кирпичные, под мауэрлат кладется слой рубероида для гидроизоляции. Так же как и в первом случае, каркас собирают из балок шагом около 70 см, концы которых выступают на 50 см. Перпендикулярно балкам крепят вертикальные брусья, которые служат опорой крыши и основой для обрешетки. Один конец стропильной ноги опирается на балку, другой — на стропила.

Стропильная система односкатной крыши с пролетом 4,5 и 6 метров.

Стропила и обрешетка делаются из хвойных пород: сосны, ели. Доски должны быть хорошо просушены, ошкурены, без сучков. Рекомендуется обработка антисептиком от плесени и грибков и антипиреном.

Если предполагается стелить мягкую кровлю, такую как битумную черепицу, делается сплошная обрешетка из досок или ОСБ-плит.

На готовый каркас в два слоя укладывается гидроизоляционный материал. Как пример, рубероид или обычная полиэтиленовая пленка. Гидробарьер крепят внахлест на строительный степлер. Сверху вдоль стропил продольными рейками прибивают контробрешетку.

Завершенный вид крыше придает кровельный материал. Для шифера, профилированного листа, ондулина, металлочерепицы нужно соблюдать следующие правила. Листы накладываются внахлест снизу вверх. Это необходимо для того, чтобы стекала талая и дождевая вода.

Диаграмма выбора уклона крыши в зависимости от покрытия.

Когда мы строим односкатную крышу здания своими руками, которое будет использоваться под жилье в зимние месяцы, каркас крыши нужно утеплять изнутри. Сначала односкатная крыша внутри покрывается пароизоляционной пленкой, которая препятствует попаданию влаги. Затем производится монтаж утеплителя, в качестве которого используют минплиты, блоки из стекловолокна, базальтовые маты и другое. И сверху на каркас ложится слой гидроизоляции. Внутри чердачное помещение можно обшить гипсокартоном, ОСБ-плитами либо иным другим подходящим материалом.

Торцы крыши закрывают ветровыми досками или боковыми планками. Свесы кровли подшивают доской, профлистом, вагонкой.

Очень часто односкатная кровля укрепляется каменными бордюрами. Они создают защиту при ураганном ветре. Открытой остается только сточная часть. Чтобы придать бордюрам привлекательный вид и защитить каркас от проникновения влаги, камни или кирпичи закрывают оцинковкой или профлистом.

Когда односкатная крыша возводится своими руками, необходимо обеспечить устройство мощного водостока. При высотных работах обязательно соблюдайте технику безопасности и пользуйтесь страховочным оборудованием.

Пример расчетов

Как пример возьмем гараж с одинаковыми стенами размером 5*4 м. Выбранный угол наклона 25º. Необходимо рассчитать высоту, на которую нужно поднять одну из несущих стен. Для этого длину боковой стены умножаем на тангенс угла наклона, то есть 5*tg25º. Получается, что высота вертикального стропила равна 2,35 м. Схема для вычисления стропильной ноги следующая: высоту стропильной ноги делим на синус угла ската и к полученному отношению прибавляем удвоенную длину свеса, то есть 2,35/sin25º+2*0,5=6,6 м.

kryshikrovli.ru

Как сделать и построить односкатную крышу своими руками

Многие обитатели города, имеющие достаточно средств, при первой же возможности строят собственный загородный дом. Кто-то приезжает в него только на выходные, чтобы отдохнуть от суеты и шума города. А кто-то со временем перебирается туда жить, оценив всю прелесть тишины и покоя. Но чтобы жизнь в загородном доме доставляла только радость и удовольствие, следует продумать каждую мелочь задолго до начала строительства. И одним из самых сложных выборов является подборка крыши. На сегодняшний день большой популярностью пользуются проекты домов с односкатной крышей. Они смотрятся довольно изящно и необычно, что привлекает тысячи потенциальных домовладельцев.

Однако прежде чем начать строительство дома, следует узнать как о плюсах этого решения, так и о минусах, чтобы они не стали неприятными сюрпризами в будущем.

Вернуться к оглавлению

Содержание материала

Плюсы и минусы односкатной крыши

Для начала стоит рассказать о том, какими плюсами обладает односкатная крыша:

  1. Простота монтажа, положительно сказывающаяся на стоимости строительства.
  2. Минимальное количество используемых материалов.
  3. Возможность использования всех видов кровли.
  4. Малое сопротивление ветру, что позволяет использовать односкатную крышу во всех регионах, включая те, где часто буйствуют сильные ветра.

К сожалению, односкатная крыша обладает не только комплексом положительных характеристик, но и некоторыми отрицательными. Знать о них не менее (а может и более!) важно, чем о достоинствах.

  • Не слишком привлекательный внешний вид (по сравнению с двускатными, вальмовыми и многощипцовыми крышами).
  • Сложность организации водоотлива. Дело в том, что при использовании односкатной крыши вся вода (дождевая или талая) стекает на одну сторону дома, а не на две и не на четыре, что может стать причиной настоящего потопа, если не предусмотрена мощная система отвода воды.

Именно поэтому в нашей стране при постройке жилых домов односкатные крыши используются довольно редко. Зато благодаря простоте именно они могут стать лучшим решением при возведении различных зданий, будь то хозяйственные постройки, гаражи, бани и другие здания.

Если правильно сделать всю работу и удачно подобрать материалы, можно добиться великолепного результата.

Некоторые люди предпочитают создавать на жилых домах более сложные, более красивые крыши. Для этого можно комбинировать несколько односкатных, у которых скаты направлены в разные стороны или же располагаются на разной высоте. При этом сохраняется простота возведения, а значит и низкая стоимость, что высоко ценится многими заказчиками.

Дом с односкатной крышей, который построен на берегу озера

Если вы решили выбрать дом с односкатной крышей, то необходимо очень серьёзно подойти к выбору конкретного вида крыши – от этого зависит многое. Поэтому узнать побольше о разных видах односкатных крыш будет очень полезно.

Вернуться к оглавлению

Какими бывают односкатные крыши

Современные односкатные крыши бывают очень разными. Они различаются по углу наклона, конструкции, кровельным материалам и ширине пролёта. Обо всех этих различиях нужно рассказать поподробнее.
По типу расположения несущей конструкции крыши конструкции принято делить на две разновидности:

  1. Крыша опирается на несущие стены, оканчивающиеся на разной высоте.
  2. Имеет одностороннюю ферму треугольной формы и опирается на несущие стены одинаковой высоты.

Первый вариант значительно популярнее. Он гораздо проще в реализации. Расходуется меньшее количество древесины. Однако стоит учесть, что необходимо, чтобы одна из внешних стен была достаточно высока, чтобы обеспечить крыше нужный угол наклона.

Второй вариант полностью противоположен первому. При строительстве приходится использовать больше материалов, да и сам монтаж имеет определённые сложности. Зато крыша возводится без поднятия несущей стены.
Конечно, выбирать, какому из вариантов отдать предпочтение, можете только вы сами, исходя из своих представлений об идеальной односкатной крыше.

Крыша может иметь разное количество промежуточных опор, поддерживающих стропила. Можно использовать несколько промежуточных опор, одну, или же опоры могут вообще не использоваться. Определять подходящий вариант следует, учитывая как длину стропил и наклон односкатной крыши.

При строительстве стропила нужно укладывать на деревянные балки перекрытия. В некоторых случаях их укладывают на мауэрлат (лежащие горизонтально доски, для которых стена является опорой).

Вернуться к оглавлению

Какой угол наклона оптимален для односкатной крыши

Одним из важнейших вопросов, связанных с односкатной крышей, это определить – какой же уклон будет оптимальным? Это зависит от нескольких факторов, которые обязательно нужно учитывать.

Угол наклона может быть довольно разным – от 5 до 60 градусов. Но это крайности, а в большинстве случаев угол колеблется от 10 до 30 градусов. Чтобы выбрать оптимальный угол, необходимо учитывать:

  • количество осадков, обычно выпадающих в данном регионе;
  • силу ветра, обычного для региона строительства;
  • используемый кровельный материал.

Если ваш дом находится в одном из центральных регионов России, то лучше всего отдать предпочтение наклону в 20-30 градусов. А вот для северных и северно-восточных регионов, где снег может валить на протяжении нескольких недель подряд, этот показатель должен составлять как минимум 40-45 градусов.

В противном случае на крыше скопится большое количество снега, что со временем может привести к повреждению несущих конструкций или самой кровли.

Специалистами давно подсчитан оптимальный наклон для разных кровельных материалов. И об этом будет полезно знать.

  1. Рубероид – угол наклона 5-7 градусов.
  2. Металлочерепица – 25-35 градусов.
  3. Шифер – 20-30 градусов.
  4. Фальцевая кровля – 18-28 градусов.
  5. Профнастил – 8-10 градусов.

Впрочем, здесь могут быть определённые исключения. К примеру, если ваша кровля изготовлена из лёгких материалов – из профнастила или оцинкованного металла, лучше немного увеличить оптимальный угол наклона – несильно, всего на несколько градусов. В противном случае, в особо снежную и долгую зиму, когда на кровлю будет долгое время оказываться дополнительное давление, крыша может быть деформирована, что приведёт к повреждению кровли и протечкам.

А вот для металлочерепицы или шифера угол наклона увеличивать нельзя. В противном случае швы будут недостаточно плотными, и вода может попасть в них.

Вернуться к оглавлению

Конструкция крыши

Чтобы окончательно уяснить, что же представляет собой односкатная крыша, нужно узнать о её конструкции, а также о разновидностях.

Односкатная крыша может быть двух видов: вентилируемая и невентилируемая. Выбирать подходящий вариант следует исходя из того, для чего конкретно предназначена крыша в доме.

Невентилируемая крыша в основном устанавливается над террасой. В этом случае её наклон сравнительно невелик – около 4-6 градусов. Но такую крышу часто придётся дополнительно очищать от снега зимой, так как сам по себе он не будет сходить.

Основную крышу жилого дома или бани лучше сделать вентилируемой, для того чтобы в помещении был хороший климат. Многие специалисты ценят вентилируемую крышу за наличие специальных отверстий, проходящих по периметру крыши – благодаря им кровля может прослужить значительно дольше. Впрочем, и в этом случае, если угол наклона кровли незначителен, придётся время от времени удалять крышу от снега.

Если вы хотите построить односкатную крышу своими руками, то особенных сложностей возникнуть не должно – эта крыша отличается простотой. Достаточно знать теоретическую часть и иметь некоторые навыки работы руками.

Стропильные ноги должны упираться в мауэрлат, его необходимо будет сделать на внешних несущих стенах дома. Поэтому угол наклона кровли будет зависеть от того, какова разница высоты стен. Если они имеют одну и ту же высоту, то придётся снабдить одну из них фронтоном, обеспечивающим нужный перепад высот.

Конструкция крыши также будет зависеть от длины пролёта. В некоторых случаях, если расстояние между стенами не более 4-5 метров, не обязательно укреплять стропила. Когда пролёт имеет длину 5-6 метров, нужно будет подпереть стропила специальной подстропильной ногой. В тех случаях, когда длина пролёта составляет 6-12 метров, нужно будет поставить специальный прогон, который будет устанавливаться на стойки. Причём и с той и с другой стороны от стойки нужно установить подстропильные ноги, они будут упираться непосредственно в стропило.

Возможно, кому-то это покажется сложным, но если посмотреть видео, можно быстро и легко разобраться во всех тонкостях крепежа стропил односкатной крыши.

В некоторых случаях, когда пролёт имеет длину от 12 до 16 метров, необходимо особое устройство односкатной крыши. Нужно возвести две опоры. Их нужно возвести на небольшом расстоянии от стен – оно должно быть не больше 6 метров. Также стоит следить, чтобы промежуток между стойками был не более 1\3 пролёта.

Поэтому следует заранее произвести расчёт и разметить места, где будут уложены опоры. Между собой опоры нужно скреплять схваткой.

Как видите – стропильная система односкатной крыши лишь на первый взгляд кажется сложной. Если же разобраться в её устройстве, то все окажется простым и понятным.

Вернуться к оглавлению

Выбор материалов для строительства

Строительство односкатной крыши – очень важная и ответственная работа. И выполнять её нужно, используя только качественные материалы.

Лучше всего выбирать древесину хвойных пород – она меньше подвержена гниению и реже поражается грибком и плесенью.

Влажность не должна превышать 22%. В противном случае, в процессе усушки материал может изменить форму, что приведёт к повреждению всей конструкции крыши. Конечно, на дереве не должно быть трещин и других дефектов, снижающих его прочность и долговечность. Следите, чтобы материал не был поражен жучками-древоточцами – этот дефект не бросается в глаза, из-за чего является ещё более опасным.

Желательно выбирать материал, уже обработанный антисептиком и антипиреном. Это гарантирует, что со временем на дереве не появится плесень, а кроме того, что оно сможет долгое время противостоять огню, обеспечивая целостность конструкции крыши.

Вернуться к оглавлению

Какой кровельный материал выбрать для крыши

Ещё один важный выбор, без которого невозможно получить качественную и долговечную крышу, это выбор кровельного материала. Современный рынок предлагает большой ассортимент. Это может быть шифер, черепица, мягкая кровля и многие другие. Конечно, во многом выбор зависит от того, какие проекты односкатных крыш вы выбрали для воплощения в жизнь. Но также стоит задуматься о долговечности, весе, стоимости и эстетической стороне вопроса. Поэтому каждый материал стоит рассмотреть более пристально.

  1. Рубероид (мягкая кровля) представляет собой довольно удобный вариант. Он дешёвый, а его установка занимает минимум времени и может быть проведена самостоятельно, без привлечения специалистов. Минимальный вес позволяет ему не увеличивать нагрузку на несущую конструкцию. Однако малые сроки службы (обычно не более 10 лет) и недостаточно привлекательный внешний вид делают его не слишком привлекательным. Обычно его выбирают для установки кровли хозяйственных построек, а не жилых зданий.
  2. Металлочерепица на сегодняшний день является одним из самых востребованных кровельных материалов для жилых зданий. Она – самый привлекательный вариант, но и самый дорогой. Сравнительно небольшой вес позволяет в некоторых случаях обходиться без усиления несущих конструкций. Как показывают испытания, при бережном обращении такая кровля может прослужить 50-70 лет. Но многим не нравится тот факт, что при дожде металлочерепица не скрывает звуков – каждая капля громко барабанит по кровле, мешая спать людям, имеющим чуткий сон (обычно детям и старикам). При повреждении тонкого оцинкованного слоя, металлочерепица может проржаветь. Ну и конечно, высокая стоимость также играет свою роль.
  3. Шифер можно назвать удачным компромиссом. Он сравнительно дешёвый, а его установка не занимает много времени. При этом он способен легко прослужить 30-40 лет, если не ходить по кровле. Немаловажно, что он довольно привлекателен, хотя и уступает в этом черепице. Его единственный минус – большая масса. Из-за этого приходится дополнительно усиливать несущую конструкцию, если дополнительная нагрузка от кровли не была предусмотрена при строительстве.

Зная о наиболее распространённых кровельных материалах, вы сможете решить, какой из них является наиболее удачным для вас. И, конечно, разберётесь, как сделать односкатную крышу, и какие материалы при этом использовать.

proekt-sam.ru

Односкатная крыша 6 на 6 – Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Добавить комментарий

Ваш адрес email не будет опубликован.
