Одноклавишный выключатель проходной схема подключения – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Схема подключения двухклавишного проходного выключателя

Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными переключателями или коммутаторами).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

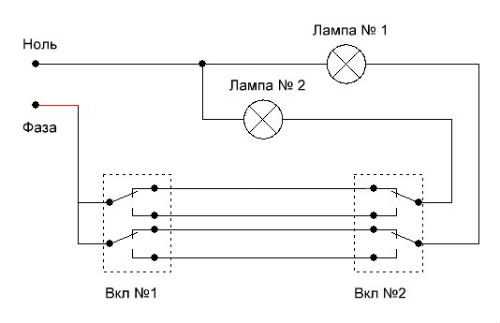

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

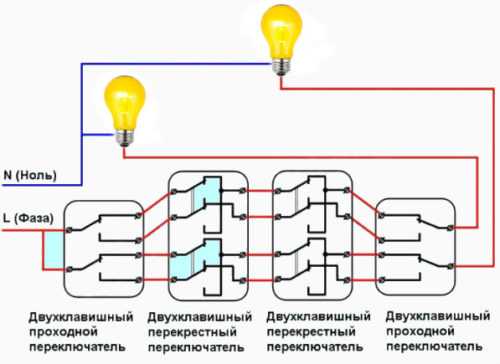

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

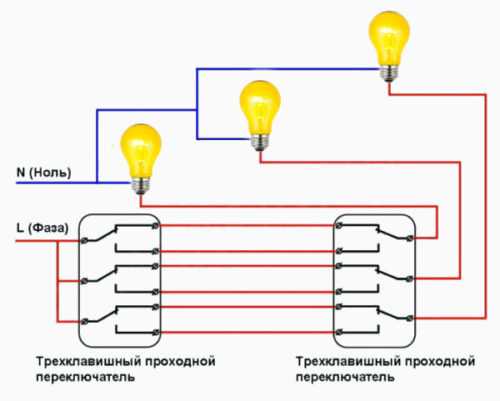

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

fishkielektrika.ru

Схема подключения проходного выключателя с 2х мест, инструкция

Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2-х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

Проходные выключатели устанавливают для удобства управления искусственными источниками света в больших комнатах, длинных коридорах, около лестничных маршей

Читайте в статье:

Что такое проходной выключатель: отличия от стандартных приборов и предназначение

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке:

Функциональная схема

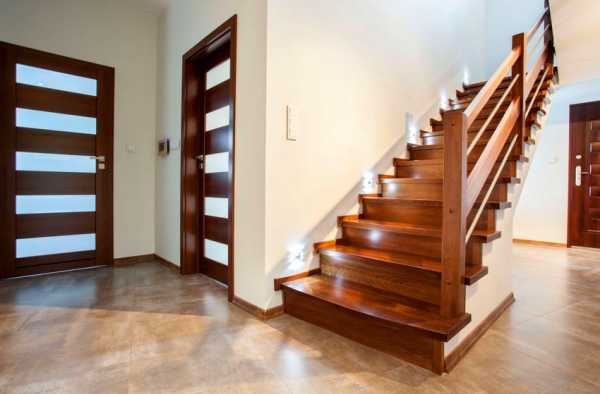

На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий.

Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

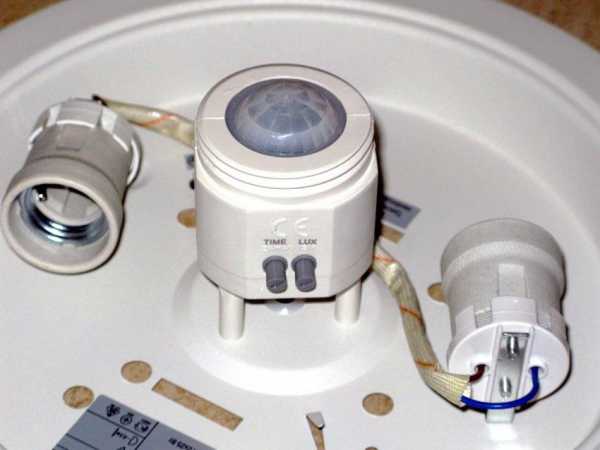

Такой прибор можно установить скрытно, внутри светильника

Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

1. Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
2. Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
3. Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
4. Такие изделия стоят дороже, чем проходные выключатели.
5. По причине повышенной сложности они рассчитаны на меньший срок службы.

Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

В спальне – общий свет можно включить на входе и выключить, не вставая с кровати

Для увеличения свободного пространства гостиную часто объединяют с кухней, столовой и прихожей. С применением проходных переключателей не сложно организовать удобное освещение в каждой зоне, подачу питания на общую для всего помещения люстру.

Эти устройства пригодятся при оснащении мест отдыха и других частей придомовой территории

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Надо не забывать, что для монтажа на открытом воздухе приобретают электротехнические изделия с высоким классом защиты от неблагоприятных атмосферных и погодных воздействий.”

Одноклавишный выключательПереключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Устройство и принцип работы проходного выключателя

Узел коммутации в разобранном состоянии

Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3.

Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:

1. Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
2. В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
3. При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

Особенности современных проходных выключателей

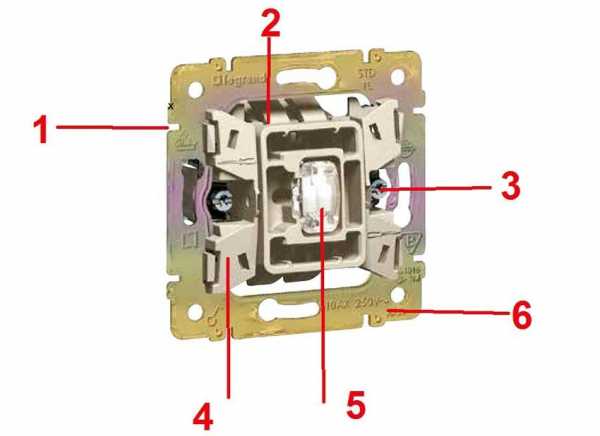

Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розетоки других электротехнических приборов в одном блоке по горизонтали/вертикали.

При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

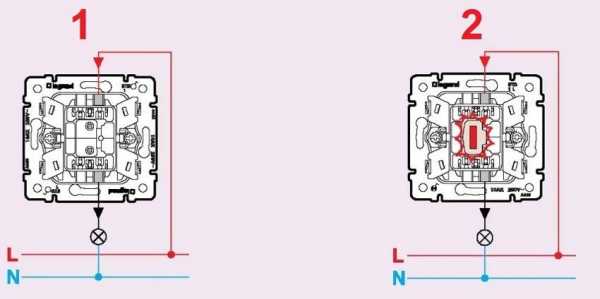

Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме

Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

На этом фото хорошо видны «лапки», которые фиксируют изделие при монтаже внутри стеныВид с лицевой стороны

На снимке обозначены следующие элементы:

1. Декоративная рамка (1). Некоторые производители выпускают широкий ассортимент таких изделий для подбора внешнего вида в точном соответствии с эстетикой определенного интерьера.
2. Прижимная пластина (3) предназначена для фиксации рамки.
3. Клавиши (2) демонтируют и устанавливают на место без специальных инструментов.

Типичная схема подключения без отдельной линии заземления

Этот рисунок поможет понять принцип работы проходного выключателя. В данном положении лампа (La1) подключена через монтажную коробку синим проводом к нулевому проводнику сети питания. Фазовая цепь разорвана, поэтому ток не проходит. Если первый проходной выключатель перевести в нижнее положение, питание будут подано на лампу. Вторым прибором, который установлен в другом месте, можно вернуть исходное состояние.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Обратите внимание на то, что проходные выключатели устанавливают в цепь фазового проводника. Это правило обязательно применяют во всех электрических схемах для повышения уровня безопасности.”

Как сделать проходной выключатель и установить его правильно

Подобные самоделки применяют редко, так как в современной торговой сети предлагается широчайший ассортимент разнообразных электротехнических изделий. Однако надо констатировать сравнительно меньшее количество предложений для наружного монтажа. При необходимости, можно воспользоваться следующей инструкцией. Там подробно описано, как сделать проходной выключатель из обычного.

Иллюстрация	Действия и комментарии
	В этой инструкции описан процесс переделки типового одноклавишного выключателя Schneider Electric. Симметричная конструкция изделий этого бренда хорошо подходит для выполнения подобных работ. Разумеется, допустима трансформация приборов других производителей на основе изложенных ниже принципов.
	Разборку выключателя выполняют аккуратно, чтобы не повредить отдельные элементы. Вместо ножа, как на фото, можно использовать негодную банковскую карточку, или другое приспособление, чтобы не испортить пластиковые детали.
	После снятия клавиши вручную выдавливают внутренний блок. Корпус откладывают в сторону, отсоединяют нижнюю крышку.
	На боковых гранях освобождают последовательно четыре защелки. Здесь также пригодятся полоски из пластика, иные специальные приспособления. С их помощью сохраняют целостность соединений, которые будут использованы повторно.
	После освобождения креплений снимают верхнюю часть. Это освобождает доступ непосредственно к рабочей области.
	Симметричность конструкции упрощает качественное перемещение контактов нужным образом без внесения значительных изменений.
	Контактные пластинки последовательно извлекают из другого выключателя, устанавливают в обратном направлении.
	Переставляется нужным образом второй стержень (отмеченный на фото) вместе с пружинкой.
	Предыдущие операции показан для наглядности. В действительности – контактная группа базового выключателя остается на месте. Сборка конструкции выполнятся в обратной последовательности.
	Чтобы получился переходной переключатель, устанавливают перемычку между контактами, которые обозначены стрелками. Красной линией отмечена реальная электрическая цепь, которая создана проводом с желтой оболочкой внутри конструкции. Это – общий контакт переключателя (1). Цифрами 2 и 3 обозначены выходы созданного проходного выключателя.

Далее собранный блок устанавливают в металлическую рамку, закрепляют клавишу, иные элементы конструкции.

В этом видео рассказано, как установить выключатель проходной вместе с промежуточным:

Этот материал вместе с изложенными выше сведениями поясняет необходимость более внимательного ознакомления с модификациями коммутационных устройств, схемами подключения. В следующих разделах статьи приведена необходимая информация. После ее изучения можно будет перейти к подробному описанию монтажных операций.

Подключение разных проходных выключателей

Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

Схема подключения одноклавишного проходного выключателя

Принципиальная схема электрических цепей

На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

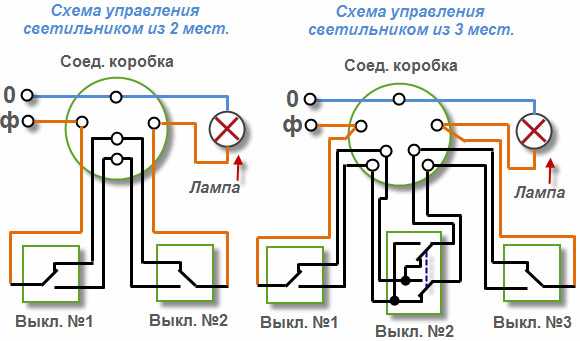

Схемы управления светильником из двух и трех мест

Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

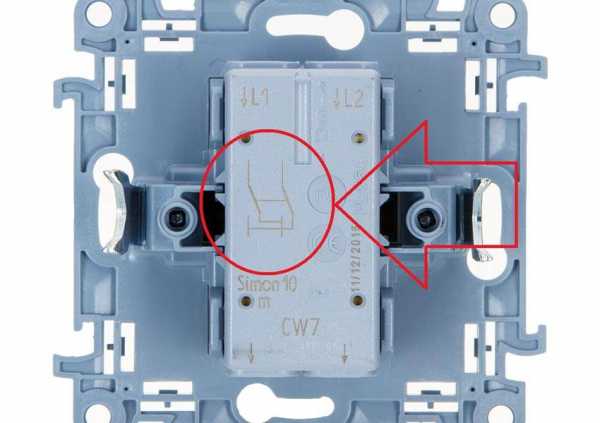

Таким обозначением на корпусе маркируют перекрестный переключатель

Особенности схемы подключения двухклавишного проходного выключателя

По этой схеме проходные двухклавишные выключатели применяют на практике

В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

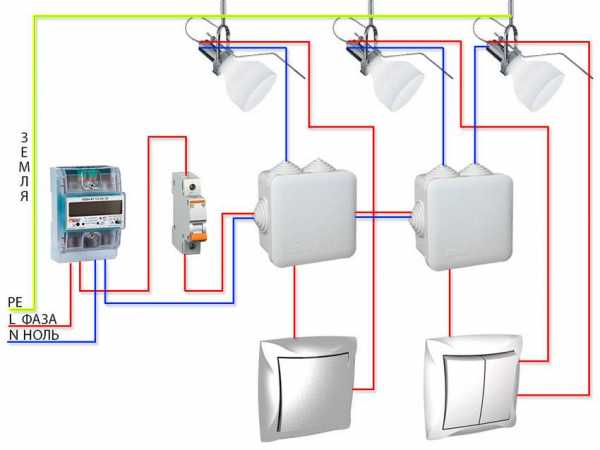

На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным

Установка и схема подключения трехклавишного проходного выключателя

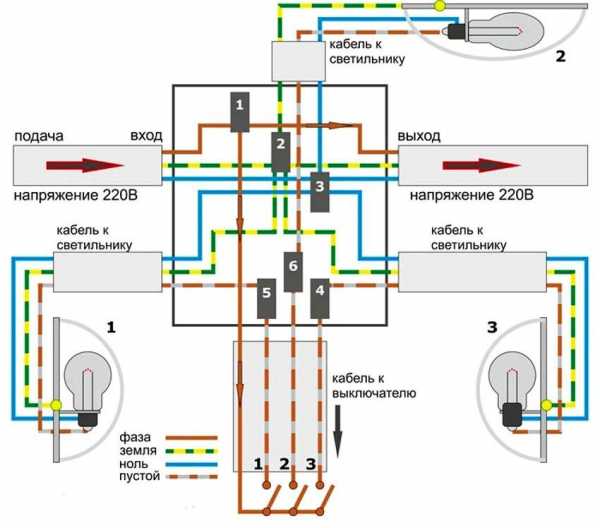

Управление тремя группами светильниковПри выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно

Подробные инструкции: как подключить проходной выключатель, схемы подключения, видео материалы

Иллюстрация	Процесс установки проходного выключателя с комментариями и пояснениями

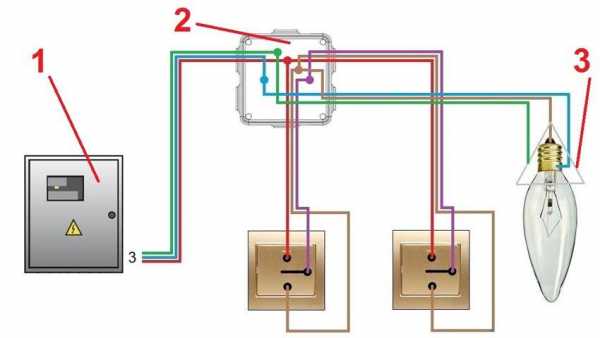

	Для реализации выбран сравнительно простой проект. Здесь нет отдельной линии заземления. Предполагается монтаж одного светильника с корпусом из диэлектрика, двух одноклавишных проходных выключателей.
	В соответствии с монтажной схемой приобретают необходимые изделия, инструменты. Ниже приведен пример, описывающий работу с электрическими компонентами.
	В реальной ситуации придется выполнять строительные операции: создание каналов, штукатурку, наклеивание обоев и другие действия. Количество кабеля и другие параметры покупок определяют с учетом действительных потребностей. Учитывают особенности конкретного объекта недвижимости, режим его эксплуатации.
	Проходной выключатель (1) отличается от обычного (2) наличием дополнительного выхода. Он нужен для организации двух независимо действующих электрических цепей между коммутационными устройствами.
	Если принципиальная схема не изображена на корпусе, определить общий контакт можно с помощью индикаторной отвертки и металлической скрепки. Подойдут другие специализированные и самодельные устройства, которые используют для обнаружения целостности цепи. Подобные операции выполняют только при отключенном штатном питании.
	Провода в распределительную коробку подводят так, чтобы длина свободных концов была достаточной для удобного соединения (по10-15 см). В данном примере снизу подходит двухжильный провод сети питания (без отдельной линии заземления). Такой же подойдет для соединения с лампой. Проходные выключатели подключают трехжильными кабелями.
	Удаляют защитные оболочки аккуратно, чтобы не повредить проводник. Цветовая маркировка упрощает выполнение рабочих операций, предотвращает случайные ошибки. Длину очистки выбирают в зависимости от методики соединений. Для установки в зажимы проходных выключателей – достаточно освободить 10-12 мм.
	Особенно внимательно устанавливают общий фазный провод в проходной выключатель. Как подключить провода между двумя коммутирующими устройствами – не имеет значения.
	Далее в соответствии со схемой начинают сборку соединений в распределительной коробке. Соблюдают соответствие цветовой маркировки (оранжевый – с оранжевым и т. д.).
	На завершающем этапе скрученные соединения изолируют с применением кембрика. Для повышения надежности используют пайку, прессование. Качественную изоляцию создают с применением специальных «термотрубок», которые сжимаются при нагреве, создают прочную защитную оболочку с хорошими изоляционными характеристиками.

На завершающей стадии еще раз проверяют правильность соединений, путь прохождения тока по цепям в разных положениях проходных выключателей. Затем устанавливают на место крышки, другие защитные и декоративные части. Далее включают питание и проверяют экспериментально работоспособность схемы.

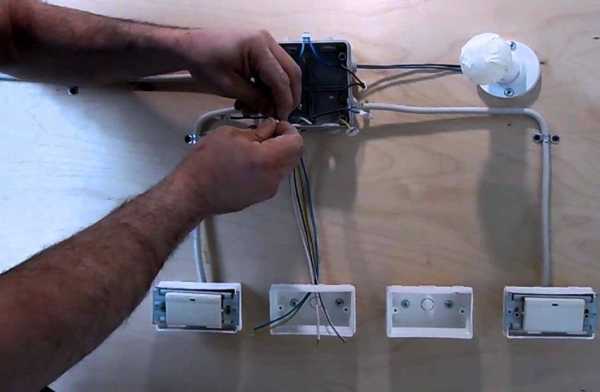

Видео: процесс подключения перекрестного выключателя

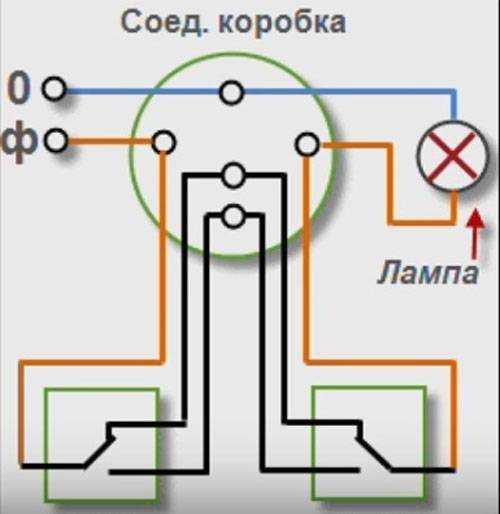

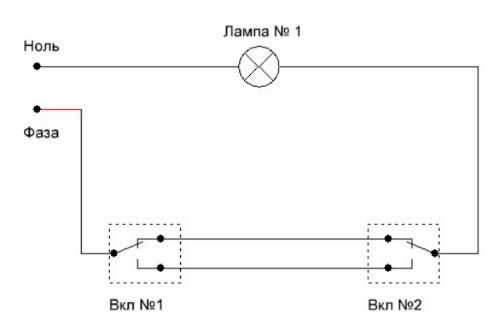

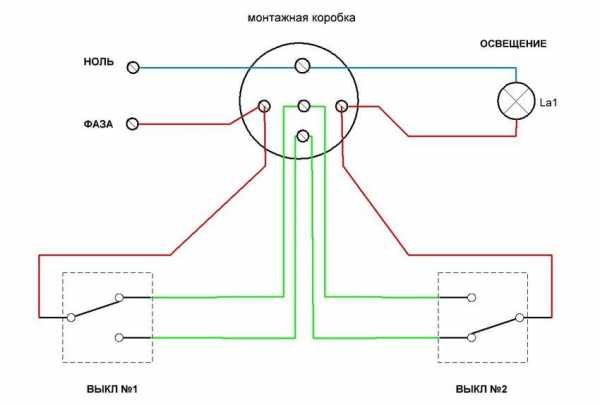

Принципиальная схема подключения проходного выключателя с 2-х мест

Такие проекты реализуют чаще всего. Они достаточно просты в исполнении, однако позволяют без лишних затрат получит нужный результат. В частности, их применяют для организации освещения извилистых и длинных коридоров.

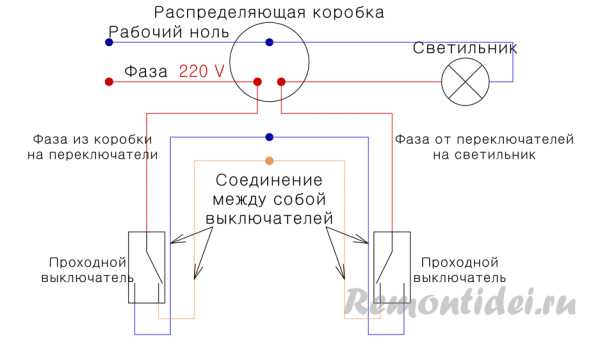

Принципиальная схема подключения переключателя с двух местУправление разными нагрузками

Такую схему подключения проходного выключателя на 2 точки можно применять для подсоединения питания к двум группам лампочек в одной люстре. Соответствующее распределение устанавливают с учетом собственных предпочтений. Нет никакой необходимости соблюдать примерное равенство групп по мощности. В любом случае следует не забывать о максимальных допустимых нагрузках для электрических приборов и сети питания.

В этой схеме подключения проходного выключателя с двух мест стрелкой отмечена специальная перемычка, которую надо устанавливать дополнительно

При рассмотрении каждого проекта необходимо:

• утвердить алгоритм применения;
• проверить в каждом режиме включения/выключения цепь прохождения электрического тока;
• учесть особенности конструкции проходного выключателя определенной марки.

Чем отличается схема подключения схема подключения проходного выключателя с 3-х мест

Такие решения применяют при оснащении очень длинных коридоров. Они пригодятся для управления общим светом в крупных помещениях из разных функциональных зон.

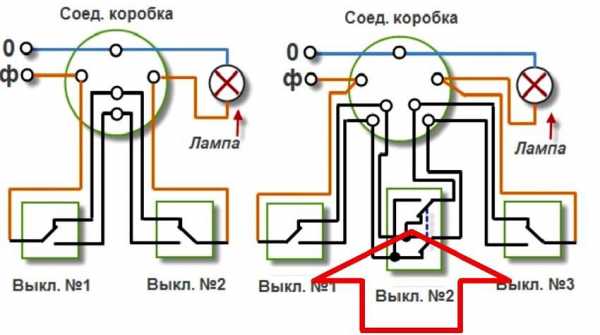

Принципиальная схема подключения проходных выключателей из 3 мест

Здесь «ВК3» – это перекрестный одноклавишный переключатель

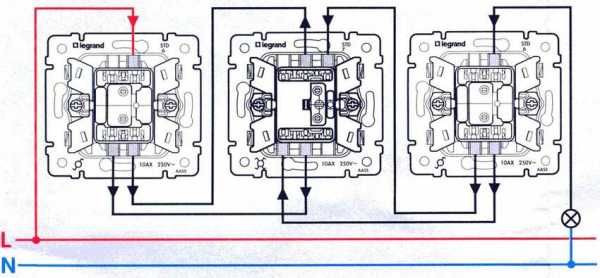

Официальная схема подключения на 3 точки проходных переключателей из ассортимента Legrand

Схема подключения проходного выключателя с 4-х мест: особенности решения сложных задач

При необходимости можно создать управление одной лампочкой из четырех разных мест

Следует отметить, что сложность проекта существенно не возрастает. Применяют идентичные способы последовательного подсоединения перекрестных переключателей. Значительно труднее организовать управление несколькими разными группами светильников.

По этой схеме подключают проходные выключатели на 4 точки и большее количество мест

Обзор современных производителей и модельного ряда профильной продукции

Подходящий проходной выключатель купить будут проще после детального ознакомления с продукцией профильных производителей. Ниже приведены бренды, изделия которых хорошо известны отечественным потребителям, частным лицам и профессионалам.

Legrand является одним из лидеров рынка. В составе группы компаний есть собственные конструкторские подразделения, которые непрерывно совершенствуют электротехнические изделия. Следует отметить, что продукция этого бренда защищена собственными зарегистрированными патентами (более 4, 5 тыс.). Широкий ассортимент представлен в нескольких разных линиях. Здесь можно подобрать изделие в точном соответствии со стилем конкретного интерьера.

Внешний вид выключателей Legrand серии Valena

Эта шведская компания начала свою деятельность сравнительно недавно, в 2009 г. Однако буквально за несколько лет продукция Werkel стала известной на рынке. Росту популярности способствует высокий уровень качества в сочетании с надежностью, хорошими показателями практичности. Производитель утверждает, что его коммутаторы бытовых серий рассчитаны на 200 тыс. циклов включения/выключения. Также стоит привести следующие факты:

1. Отдельные элементы Werkel создают из «фосфорной» бронзы. Это обеспечивает повышенную устойчивость к процессам окисления, минимальные электрические потери.
2. Контакты для подключения контура заземления установлены во всех проходных выключателях.
3. Для изготовления рамок и корпусов производитель применяет современные полимеры с негорючими добавками.
4. Для повышения жесткости отдельные части конструкции созданы из прочной нержавеющей стали.

Выключатели Werkel серии Snabb Basic

Известная французская энергетическая компания Schneider Electric имеет собственные заводы в России. По этой причине она способна предлагать свою продукцию по разумным ценам. На территории РФ работают инженерные подразделения компании, что способствует скорейшему появлению на рынке приспособленных к местным условиям изделий.

Специальные подложки для серии Unica торговой марки Schneider Electric упрощают выбор нужных эстетических параметров. Эти же изделия предотвращают загрязнение стен в процессе эксплуатации проходных выключателей

TDM Electric – под этим брендом свою продукцию представляет отечественный производитель. В настоящее время компания «НЭКМ» предлагает более 10 тыс. позиций, в том числе и разнообразные проходные выключатели. Эта компания начала свою деятельность в 2007 г. Она смогла доказать на практике высокое качество электротехнических изделий. Покупатели положительно отмечают хорошие потребительские характеристики, демократичные цены.

Проходные выключатели TDM собраны из компонентов, которые соответствуют международным отраслевым стандартам

Под торговой маркой ABB электротехнические изделия представляет Busch-Jaeger Elektro Gmbh. Продукция этой немецкой компании отличается надежностью, долговечностью, привлекательным внешним видом. Весомой гарантией является значительный опыт профильной д

seti.guru

Схема подключения проходных выключателей

Существует несколько видов выключателей: одноклавишные, двухклавишные, проходные, перекрёстные. Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения. Например, люминесцентные лампы в цепи с выключателем с подсветкой в выключенном состоянии будет слегка светиться.

Схемы проходных выключателей.

Самая простая цепь у одноклавишного выключателя. Одноклавишный выключатель имеет всего два контакта, и что-либо в нем перепутать достаточно сложно.

Коммутируется цепь так: находим провод питания, ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный – на выключатель. После этого от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом. Двухклавишный выключатель работает как два одноклавишных.

Единственное отличие между цепью двух одноклавишных и одного двухклавишного — отсутствие дублирующих проводов. Т.е. не имеет смысла протягивать две “нейтрали” к лампам, которые расположены рядом.

Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, иначе лампы будут включаться неправильно. Важно знать, где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель

Пример схемы подключения двухклавишного проходного выключателя.

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.

Как правило, их используют в паре. Проходные выключатели, как правило, используют в коридорах, лестничных пролётах и пр.

Проходной выключатель имеет также три контакта, как и двухклавишный, только работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода.

Важно знать, где вход, а перемена проводов на выходе лишь изменит положение клавиши.

При неправильном подключении проходных выключателей цепь будет работать неправильно.

Перекрестный выключатель

Перекрёстный выключатель используется в случае, если требуется включение-выключение одного источника света с трёх и более мест. Его используют вместе с двумя проходными. То есть цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.

Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении провода как бы меняются местами, т.е. первый входной замкнут со вторым выходным, второй входной- с первым выходным.  Здесь важно не перепутать и обращать внимание на обозначения, а то цепь будет работать неправильно.

fazaa.ru

Схема включения проходного выключателя — подключение — соединение

Управление тем или иным осветительным прибором из разных точек в доме, сегодня уже не считается признаком «мажорства», а относится к разряду функций, позволяющих сделать жизнь обитателей дома или квартиры более комфортной и удобной. Так, например, такая функция бывает просто необходимой в длинных коридорах, на лестницах, в просторных гостиных и т.д.

Для осуществления этой задачи используется так называемый проходной выключатель, и в этой статье мы рассмотрим основные вопросы, связанные с его вариациями и схемами подключения к электрической системе дома.

Зачем нужны проходные выключатели?

Проходной выключатель, схемы подключения которого будет рассмотрена чуть позже, в принципе, ничем не отличается от обычного стационарного, поэтому он может представлять собой одинарную, двойную и даже тройную клавишу, может быть оснащен сенсорным датчиком и оборудован пультом для дистанционного управления, хотя эта последняя функция является, скорее, излишней, поскольку наличие пульта делает нецелесообразным применение проходного выключателя. Согласитесь, обычный включатель, установленный в самом начале лестницы либо коридора и пульт для управления, находящийся на противоположном конце коридора или лестничного пролета вполне способны решить проблему освещения в данном участке дома.

На выбор проходного выключателя влияет, в первую очередь, количество клавиш в выключателе, ведь от этого зависит число возможных комбинаций включения осветительных приборов, которые будут к нему подключаться. А вот наличие дистанционного управления или сенсорных датчиков – это лишь дополнительные эксплуатационные удобства, поэтому обращать на них внимание следует уже во вторую очередь, после того, как определены все остальные рабочие параметры.

Совет: проходные выключатели на несколько клавиш лучше использовать в просторных помещениях, обеспеченных несколькими выходами и разными группами осветительных приборов, включающихся одновременно. Во всех остальных случаях стоит использовать одинарные проходные  выключатели схема соединения, которых намного проще и удобней.

Как подключить проходной выключатель для управления из двух точек

Наиболее удобной и простой является схема включения проходного выключателя, практически не отличающаяся от схемы подключения стационарного.

Теперь поговорим о конструкции изделия, на котором отсутствует нейтральное положение клавиши «Выкл.», поэтому электрический ток направляется либо на первую, либо на вторую клемму, поэтому, когда проходные включатели находятся в разных положениях, осуществляется автоматическое отключение осветительного прибора от электрической цепи.

Также включатели разнятся количеством проводов, которые участвуют в установке. Так, если при подключении одинарного включателя используются только два провода, представляющие собой разорванную фазу, то схема подключения выглядит следующим образом: к каждой клавише проводится по три провода, где два проводка играют роль перемычек между маршевыми включателями. Третий провод служит фазовой подачей для одного выключателя и фазового выхода, который выходит на источник освещения, для другого.

Принципиальная схема, нарисованная на бумаге, не вызывает особых вопросов, к сожалению, практика немного отличается от теории, поскольку у многих вызывает панику наличие в данной схеме коммутационной коробки, ведь если проводить монтаж электропроводки по всем правилам, то от этого акрегата избавиться не получится.  Но есть простая методика разобраться в принципах коммуникации – разделить на две равные части нарисованную схему подключения данного включателя, собрав ее заново при помощи изоленты. Самое главное –разорвать электрическую цепь в нужном месте, ведь тогда собрать эту проводку не составит труда, неважно, где расположены все составляющие ее части.

Схема подключения трех проходных выключателей из трех разных точек

Управление освещением коридора или лестницы из трех различных мест чуть отличается от вариантов, которые мы обсуждали до этого, и эту разницу составляет наличие дополнительного элемента, который немного отличается по своей конструкции от обычных стационарных выключателей маршевого типа. Данный элемент называется перекрестным выключателем, и его присутствие разрешает задействовать в управлении источниками освещения уже не одну, а целых три схемы. Так, он может использоваться в качестве транзитного агрегата, не воздействуя никоим образом на работу двух оставшихся маршевых выключателей, а также на нем может быть построена схема замыкания и схема расключения проходного выключателя, поэтому он будет размыкать и соединять электрическую цепь автономно от остальных задействованных выключателей.

Еще одно отличие данного модуля – наличие пяти, а не трех обычных клемм для подключения выключателя. Две клеммы применяются для подключения к первому проходному выключателю, еще две клеммы – подключаются ко второму маршевому устройству, а оставшаяся клемма обеспечивает оговоренную выше транзитность. Именно ее применение позволяет управлять одним и тем же источником освещения из трех различных точек, соединяясь, как правило, обыкновенным перемыкающим устройством с третьей клеммой.

Двухклавишный выключатель и схема управления из разных мест дома двумя группами источников освещения

Перед тем, как будет оговариваться схема подключения двухклавишного проходного выключателя, нужно точно знать его конструктивные особенности. Двухклавишный агрегат представляет собой два проходных одноклавишных выключателя, вмонтированных в единый корпус, оснащенный двумя рабочими клавишами. Осознание этого нюанса поможет не искать никаких скрытых тайн в устройстве выключателя, а без труда понять, как он подсоединяется в существующую в доме электрическую цепь. Поэтому и процедура подключения осуществляется точно таким же способом, как и установка простого проходного одноклавишного выключателя. Разница заключается в двух небольших нюансах.

Так, на первый проходной выключатель, точнее на его стороны, электрическая энергия подается через один провод (напомним, что перемычка соединяет между собой клеммы от разных частей), во втором выключателе, который и служит точкой подключения источника освещения, каждая из фаз питает присоединенный к ней осветительный прибор.

В одинарном проходном выключателе к каждому осветительному устройству прокладывалось по три провода, но в двухклавишном выключателе потребуется использовать пять проводов, протянутых к первому стационарному выключателю и шесть проводов для подключения ко второму. Разница в количестве проводов обусловлена тем, что на одном устройстве расположена общая входящая фаза, а на другом модуле расположены две фазы для разных источников освещения.

Таким образом, можно отметить, что используя и проходные, и перекрестные выключатели с разным количеством клавиш (одной, двумя и тремя), можно создавать крайне сложные электрические схемы, при помощи которых можно спокойно управлять освещением помещения из разных точек в доме (и таких точек может быть достаточно много). Но тут возникает вопрос целесообразности количества таких точек, поэтому в ежедневной жизни оно ограничивается тремя «пунктами управления», лишь в некоторых домах возникает необходимость оборудовать управление светом из четырех-пяти точек. Но дело не в этом, а в том, что научившись монтировать и работать с простым проходным одноклавишным выключателем,  не трудно оперировать несколькими включателями, оборудованными, как одной, так и рядом клавиш, создавая различные осветительные схемы, удобные конкретно вам.

Видео схема подключения проходного выключателя

Загрузка…

remontidei.ru

Проходной выключатель — схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Содержание:

Зачем необходим проходной выключатель?

   Вопрос экономии электроэнергии сегодня стоит остро и в этом помощь может оказать проходной выключатель. Как? Мы заходим в подъезд, включаем свет, а на своем этаже гасим освещение другим выключателем. И наоборот. Выходя из дома на улицу, у себя на площадке свет включается, а внизу убирается. В таких случаях используют проходной выключатель, выполняющий функции переключателя.

Подключение проходного выключателя двухклавишного и трехклавишного — Фото

   Схема подключения проходного выключателя выбирается исходя из числа точек управления. А их может быть несколько:

• на каждой площадке многоэтажного дома,
• в длинном коридоре на выходе из нескольких комнат.

Как подключить проходной выключатель, мы и расскажем сегодня в этой статье.

   Простой выключатель содержит всего две контактные клеммы с двумя подводимыми проводами.

   Проходной выключатель — называемый переключателем цепей — имеет три клеммы и к нему подходят три провода. Чтобы включать и выключать свет из большего числа мест, нужны так называемые перекрестные выключатели, имеющие четыре контакта и четыре подходящих провода. Надо сказать, что так подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические приборы, требующие управления из разных мест.

Немного теории о проходных выключателях

   Назначение проходного выключателя состоит в переключении электрических цепей. Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя.

Схема подключения проходного выключателя с двумя точками управления — Фото

   В обоих случаях мы имеем по три контакта и три подходящих провода, и происходит простое переключение контактов. Но в первом случае электрические цепи при нажатии или соединяются, или разъединяются. В проходном же выключателе одновременно размыкается одна и замыкается другая цепь.

Пример функционирования проходного выключателя

   Возьмем электрическую цепь, состоящую из лампочки и двух одноклавишных проходных выключателей.

   Лампочка не горит, то есть две цепи разорваны. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается. Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя.

   Сущность функционирования такого выключателя состоит в перекидывании контактов — один замыкается, другой размыкается. Проходной выключатель, если не использовать один из контактов, может работать как обычный. Но из финансовых соображений лучше отказаться от этого: обойдется дороже.

Виды проходных выключателей

   Выпускаются выключатели проходные с различным числом клавиш. Одноклавишные мы уже рассмотрели. Проходной выключатель двухклавишный используется для подключения/отключения двух ламп, находящихся в разных точках.

   Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Лампы могут находиться и в одной люстре, тогда можно менять освещенность помещения.

   Трехклавишный выключатель, по аналогии с двухклавишным, предназначен для включения трех ламп.

Подключение трехклавишного проходного выключателя — схема — Фото

   Схема подключения проходного выключателя позволяет включать лампочки из трех точек. Нужно будет взять два одноклавишных и один перекрестный выключатели, который, в простейшем случае, представляет два переключателя одноклавишных с внутренними перемычками. Применяя два перекрестных выключателя, собирают управление из четырех мест.

   Здесь нужно помнить одно. Чем больше точек управления, тем сильнее усложняется схема подключения проходного выключателя. Загруженность проводами может создать в дальнейшем непреодолимые трудности. При ремонтах обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении. В результате включать освещение придется всего лишь из одного места.

Схема подключения проходных выключателей — Видео инструкция

Еще Видео материалы

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.



   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

• Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
• В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
• Далее подключается проходной выключатель.
• Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

• При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

openfile.ru
