Обустройство скважины для воды в частном доме – как обустроить после бурения своими руками, летняя конструкция с адаптером на воду

как обустроить скважину на даче своими руками

Для защиты скважины и оборудования от внешних загрязнений, атмосферных явлений и вандалов ее нужно грамотно обустроить. Согласитесь, комфорт при использовании водозабора, обслуживания техники и трубопровода также важен, как и его безопасность. Как защитить, обеспечив удобство эксплуатации?

Желающим провести обустройство скважины на воду своими руками мы расскажем, как это грамотно сделать. Подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как самостоятельно соорудить кессон для скважинного оголовка, как устанавливать адаптер, а также где расположить гидроаккумулятор.

Подробное описание методов и технологий оснащения личного гидротехнического сооружения опирается на нормативную документацию и опыт владельцев скважин. Представленную к ознакомлению информацию дополняют наглядные схемы, подборки фото, видео-руководства.

Содержание статьи:

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

• Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
• Защита источника водоснабжения, оборудования и трубопровода от замерзания.
• Формирование условий для подключения и обслуживания оборудования.

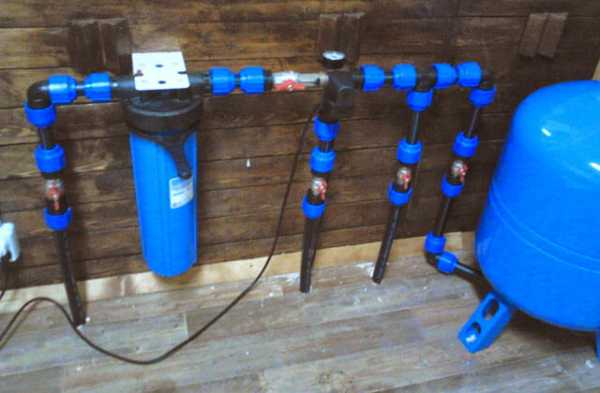

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

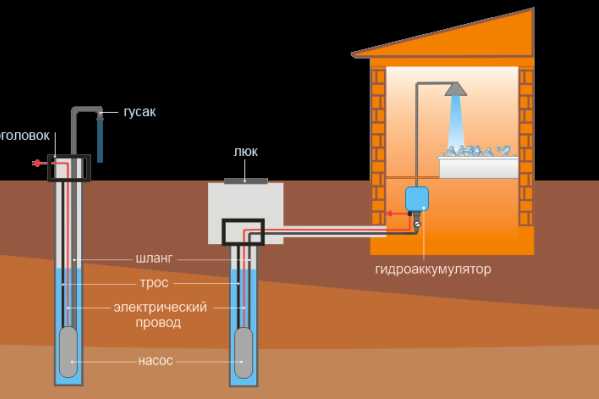

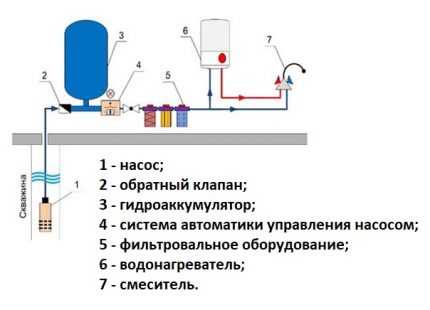

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

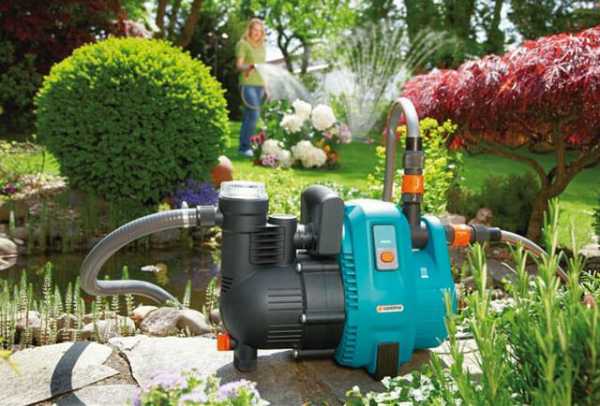

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

Галерея изображений

Фото из

Подключение поверхностного насоса

Подсоединение фильтра грубой очистки

Подготовка поверхностного насоса к работе

Встроенный фильтр тонкой очистки

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

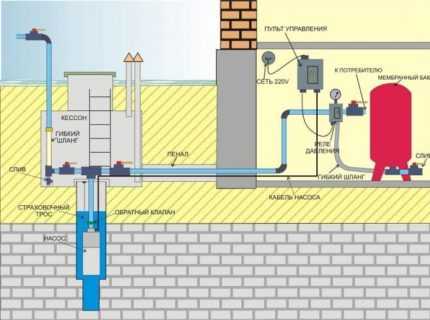

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Галерея изображений

Фото из

Погружной насос для глубокой скважины

Подключение глубинного насоса

Эксплуатация и обслуживание глубинных насосов

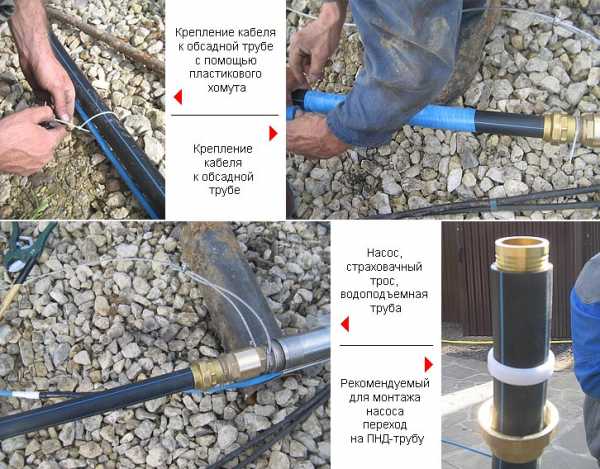

Подготовка к установке в скважину

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

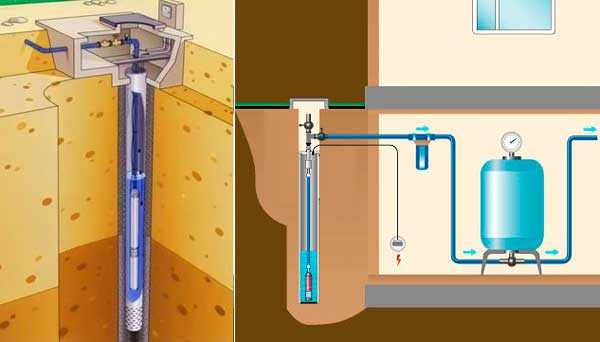

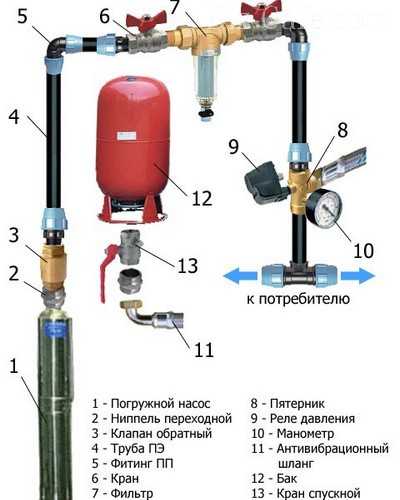

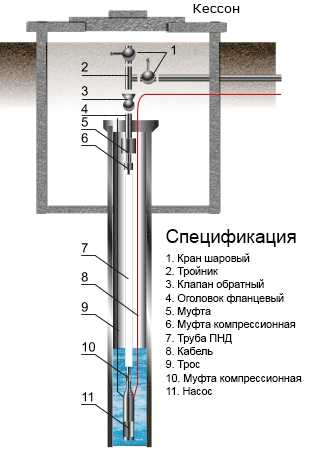

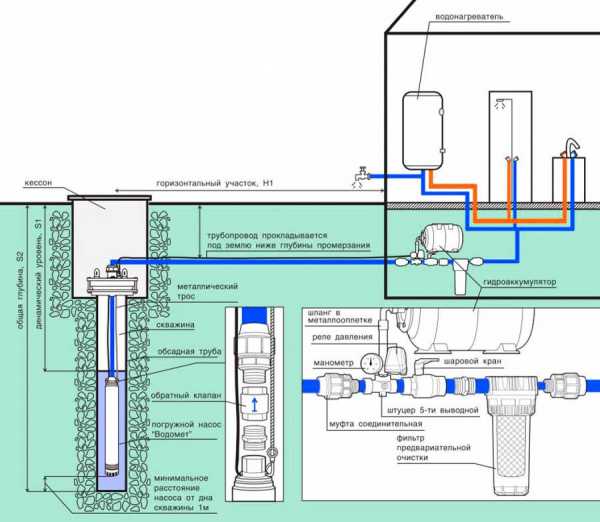

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Защита скважины от атмосферных воздействий

Чтобы уберечь источник и технику от атмосферных воздействий и осадков, возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

Вариант #1 — надземный «домик»-павильон

На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

Вариант #2 — размещение источника внутри здания

Нечасто используемое, но вполне рациональное техническое решение обустройства — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы. Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

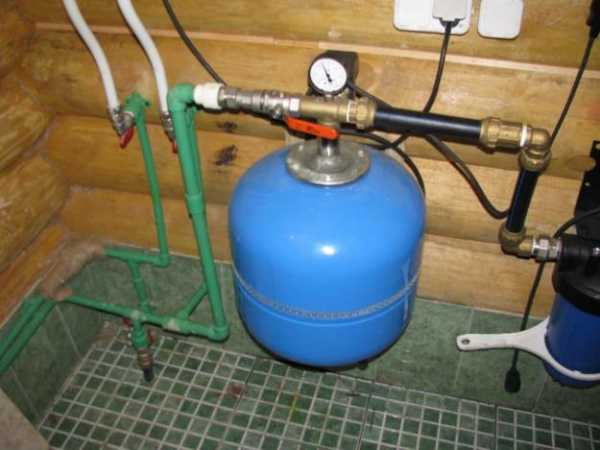

Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы. Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом. У нас же подавляющее большинство застройщиков поступает наоборот.

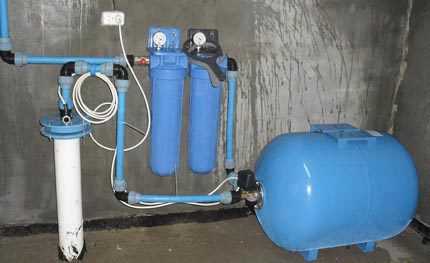

Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

Вариант #3 — подземный колодец-кессон

Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин. хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта. Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку. В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.

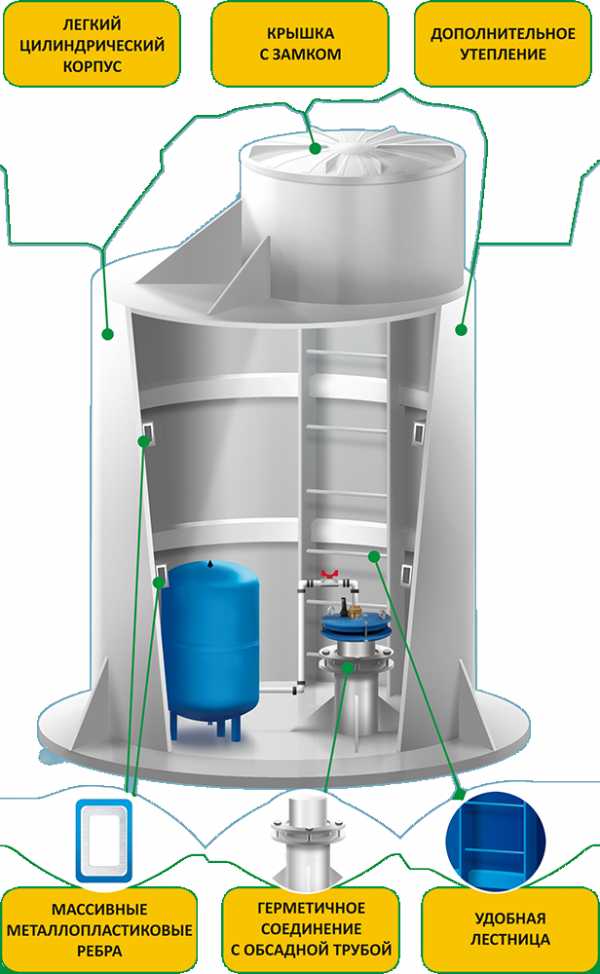

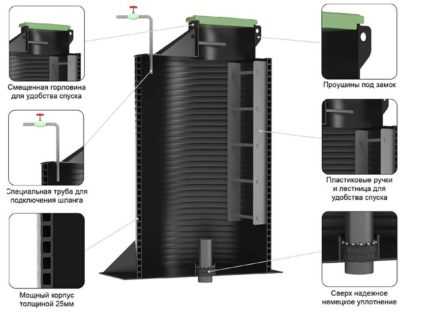

Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

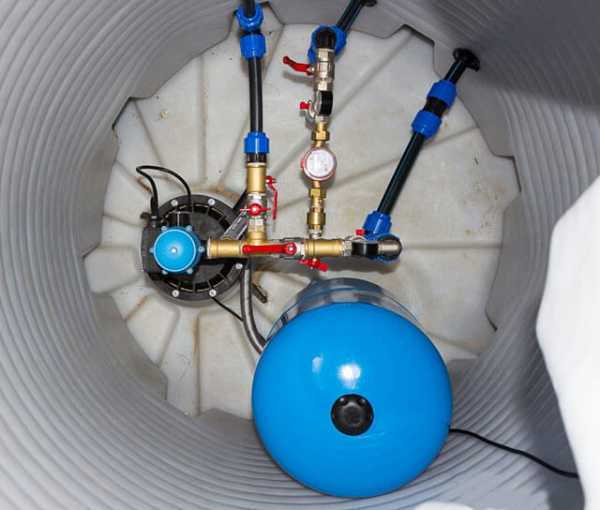

Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

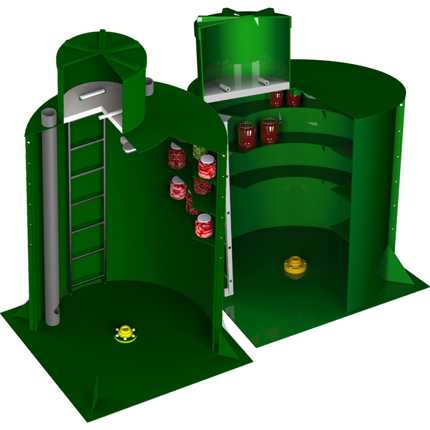

Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако времени и сил придётся потратить немало. Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию . Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику. Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

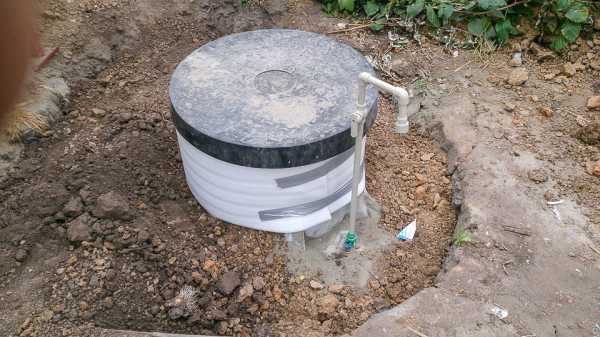

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Галерея изображений

Фото из

Обустройство приямка вокруг скважины

Обрезка обсадной трубы

Установка нижней детали оголовка

Установка уплотняющего кольца оголовка

Подключение кабеля к насосу

Установка крышки оголовка

Оголовок скважины в полной сборке

Подготовка к подключению к водопроводу

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

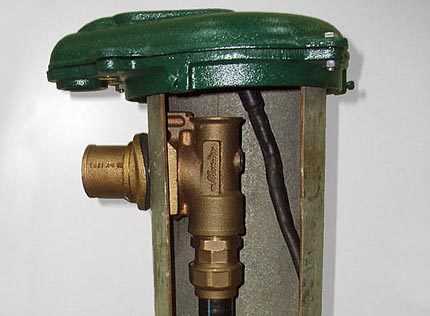

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

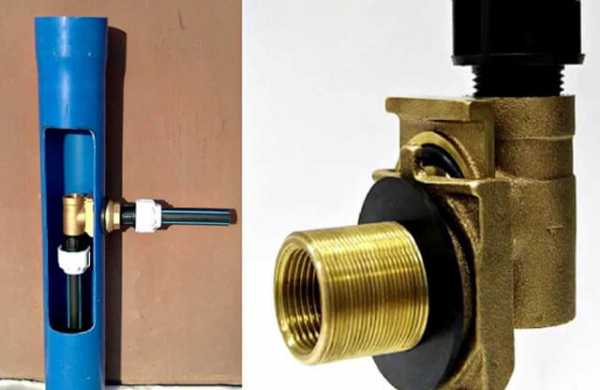

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

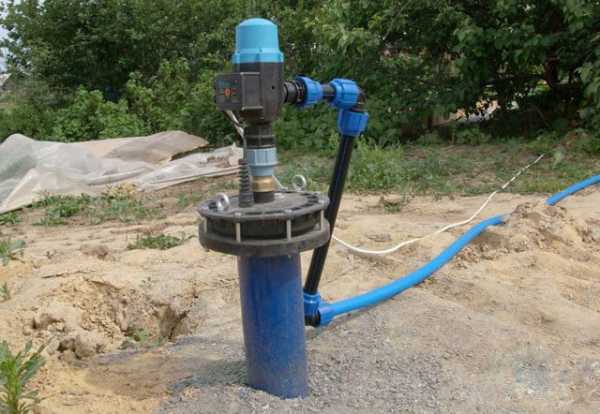

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

• Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
• В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
• Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
• В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
• Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
• Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.

sovet-ingenera.com

Обустройство скважины на воду на даче — своими руками от а до я (+видео)

Организация бесперебойной системы водоснабжения – важный и ответственный процесс.

Самым быстрым и надежным вариантом является бурение и обустройство скважины на воду.

Если работы по бурению можно поручить специализированным компаниям, то обустроить скважину на воду водонапорным оборудованием можно самостоятельно.

Содержание статьи

Рабочее оборудование для скважин

Благоустройство скважины предусматривает разработку водяной шахты и монтаж специальных установок. Для этих целей используется современное оборудование для скважины под воду:

• кессон;
• насосная установка;
• гидравлический аккумулятор;
• оголовок.

Использование кессона

Кессон для скважины – главное приспособление для установки в водозаборной точке. Конструктивно он представлен герметичным резервуаром, который используется для защиты водного источника от загрязнений и промерзания.

По желанию владельца гидросооружения кессон может комплектоваться дополнительными устройствами:

• фильтрами для очистки воды;
• резервуаром на мембранной основе;
• манометром;
• реле рабочего давления для насоса;
• автоматизированными средствами управления.

Кессон оснащается прочным горлышком с надежной фиксирующей крышкой.

Подобные установки производятся из различных материалов, инертных к повреждениям, коррозии и разрушению: пластика, металла, алюминиевого сплава.

Чтобы оборудовать скважину на даче своими руками, рекомендуется использовать цилиндрические емкости диаметром 100 см, высотой 200 см. При желании установку можно изготовить самостоятельно.

Погружное насосное оборудование

Чтобы готовая скважина на даче надежно функционировала, необходимо правильно выбрать насосное оборудование. Выбор погружного насоса определяется двумя параметрами – производительностью и напором водной струи. Кроме того, важно учитывать размеры гидросооружения, протяженность водостоков, расход жидкости при пиковой нагрузке.

Для бесперебойной подачи воды давление в системе должно составлять от 1,4 до 3 атмосфер при высоте водозаборного столба 33 метра.

Гидроаккумулятор

Чтобы грамотно и красиво оснастить водозаборную точку, потребуется установка гидравлического аккумулятора. Он поддерживает и постепенно изменяет рабочее давление воды в обустроенном гидросооружении. Также емкость предназначается для хранения минимального водного запаса и защиты от гидроударов.

Современные гидроаккумуляторы представлены единой конструкцией, отличия заключаются в объеме жидкости, на который они рассчитаны. Для дачи и загородного домика достаточно гидробака вместительностью от 15 до 55 литров, для коттеджей, частных гостиниц и пансионатов – от 100 до 950 литров.

Оголовок

Он представляет собой защитное устройство, имеющее отверстия для протягивания водонапорных труб и силовых кабелей, монтажа насосного оборудования, обеспечивает защиту гидросооружения от биологического и прочего загрязнения, а также атмосферных осадков.

Для изготовления скважинных оголовков используются чугунные и пластмассовые сплавы, способные выдерживать предельную нагрузку до 210 кг.

Обустройство скважины своими руками предусматривает подготовку рабочих материалов и приспособлений:

• оборудования для бурения шахты;
• лопат;
• веревки;
• ведер металлических;
• кирки;
• лестницы;
• водопроводных труб;
• колец из бетона;
• строительного отвеса;
• треножной установки.

Обустройство скважины на воду своими руками от А до Я предусматривает поэтапное выполнение всех строительных и монтажных работ: бурение шахты под скважину, прокладку труб, монтаж кессона, погружного насоса, оголовка и гидробака.

Бурение шахты и проведение земляных работ

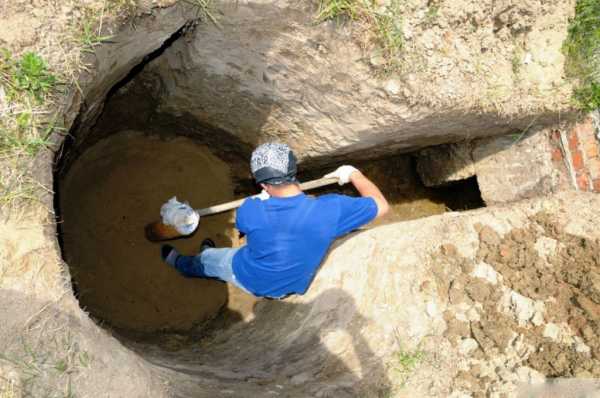

Процесс возведения сооружения для воды своими руками начинается с бурения шахты. Если предполагается использование кессонной установки, для нее потребуется выделить до 5 кв. м участка. Дачный участок должен быть подготовлен для проведения земляных работ – расчищен от мусора, сорняков и садовых растений.

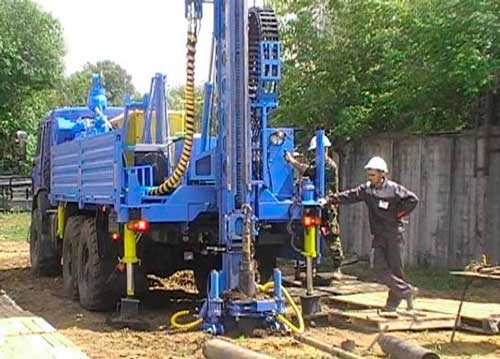

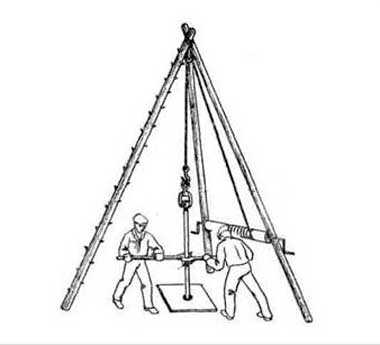

Бурение скважины проводится различными приспособлениями: ручным буром, канатно-ударной установкой, оборудованием, оснащенным электрическим двигателем и треногой.

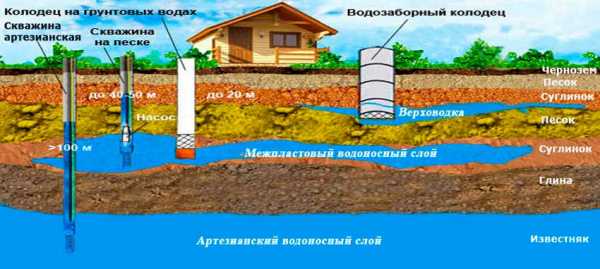

Определение подходящего диаметра и глубины скважины осуществляется с учетом типа грунта на участке, особенностей водоносного слоя и насосного оборудования, используемого для эксплуатации сооружения.

Прокладка водяных труб

На дно сооружения засыпают щебень мелкой фракции и песок, толщина каждого слоя должна составлять не менее 12 см.

Чтобы предотвратить возможное заиливание дна, готовая скважина на даче прочищается желонкой.

Далее выполняется укладка первой трубы, которая предотвратит осыпание внутренних стен шахты.

По всему периметру трубы на уровне 20 см от низа конструкции рекомендуется проделать небольшие отверстия для повышения напора воды. В торцевой части трубы устанавливается сетка-фильтр.

Для обустройства шахты используется водяная труба длиной от 2 до 2,5 метров и одно соединительное колено. Первая труба устанавливается на необходимую глубину скважины, чтобы упор осуществлялся в дно шурфа. Далее выполняется монтаж следующей трубы с фиксацией к первому элементу ввинчиванием на резьбу.

Пошаговая установка кессона

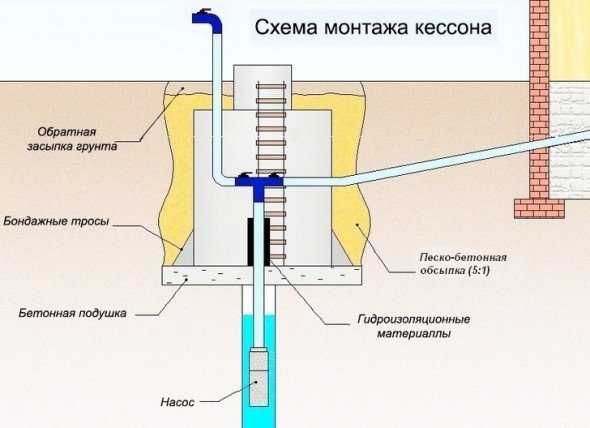

Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.

Установка насосного оборудования

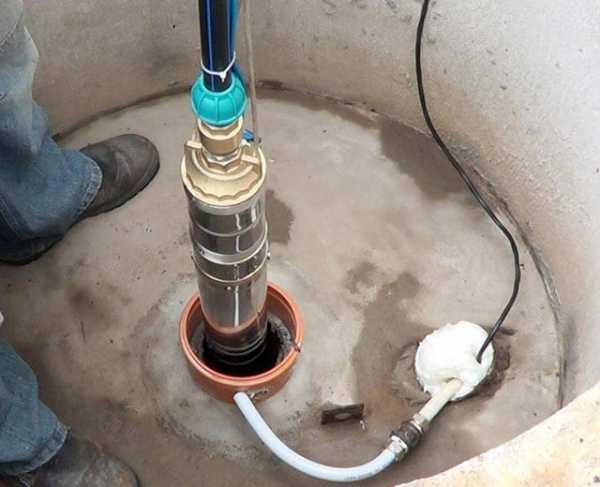

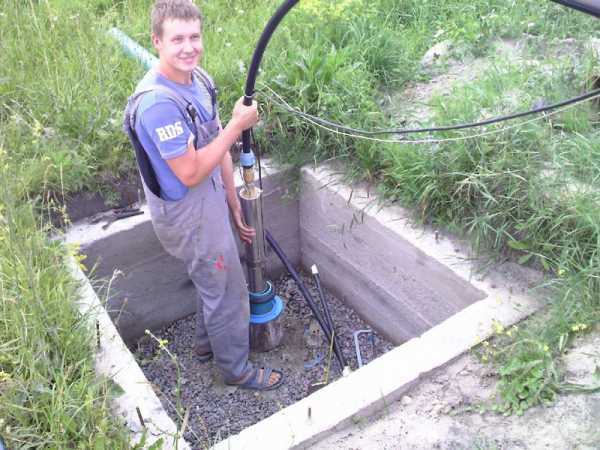

Как правильно обустроить скважину, используя надежный насос погружного типа? Процесс монтажа проводится с соблюдением следующих правил:

1. Дно и стенки гидросооружения тщательно очищают от мусора, воду прокачивают до полного избавления от сторонних примесей.
2. Монтаж оборудования производят так, чтобы расстояние между корпусом и дном сооружения составляло не менее 100 см, при этом насос полностью находился в воде.
3. Параллельно монтируют водонапорную трубу и питающий насосный кабель.
4. В конце выполняют установку клапана обратного типа и устройства пусковой защиты.
5. Готовую систему проверяют на герметичность и работоспособность.
6. Чтобы зафиксировать насос на конструкции оголовка, применяют трос из металлического сплава в защитной оплетке, устойчивой к коррозии.

Монтаж защитного оголовка

Конструктивно оголовок состоит из следующих частей:

• карабина и фланцевого соединителя;
• кольца из плотной резины;
• крепежей;
• крышки.

Облагородить скважину оголовком можно в следующем порядке:

1. При проведении монтажа срезают колонну, очищают и обрабатывают защитным составом против коррозии и гниения.
2. Через входную крышку конструкции проводят питающий кабель насоса и водонапорную трубу.
3. Насосное оборудование стыкуют с трубой. Свисающий конец троса фиксируют к карабину при помощи рым-болта, расположенного внутри крышки. На колонну закрепляют фланец и кольцо уплотнения.
4. Насос погружают на дно скважины, сверху на крепежные болты фиксируют крышку.

Завершающая установка гидробака

Монтаж гидробака в колодцы и скважины обеспечивает бесперебойную работу системы водоснабжения для частного дома или бани. Как обустроить скважину для воды, оснащенную гидроаккумулятором?

Гидробак подсоединяется к насосному оборудованию и обеспечивает постоянную подачу воды. При открытии крана жидкость поступает из гидросооружения в бак, а после – к потребителю.

При монтаже накопительного бака параллельно устанавливается обратный клапан для воды. До и после конструкции бака монтируется кран для дренажа. Для надежной фиксации гидробака рекомендуется использовать уплотнитель из резины.

Организация скважины без кессона

Обустройство скважины без кессона возможно в том случае, когда сооружение используется не круглый год, а сезонно – летом, весной или осенью. Также отсутствие кессона оправдано при наличии отдельных строений на участке, в которых может быть установлено оборудование, необходимое для функционирования гидросооружения.

Обустройство скважины своими руками без кессона с приямком – самый практичный и доступный вариант. В этом случае приямок обеспечивает надежную защиту обсадной колонны скважины от негативного воздействия окружающей среды.

Для возведения приямка используются бетонные кольца с замочной системой, выполняется опалубка, заливка бетонной смеси и возведение кирпичных стен.

Рассматривая вопросы о том, как обустроить скважину на даче и как облагородить ее до начала эксплуатации, нужно грамотно оценить свои финансовые и технические возможности.

Процесс обустройства гидротехнического сооружения сложный и трудоемкий, он требует практических навыков и знаний. При правильном подходе и подготовке реализовать подобный проект под силу любому владельцу участка.

gidpovode.ru

как обустроить скважину после бурения, как оборудовать, обустроить, как облагородить, оборудование для скважины, благоустройство, схема

Содержание:

Наличие загородного дома зачастую предусматривает необходимость обустройства скважины на участке. При этом необходимо учитывать ряд требований, что даст возможность организовать бесперебойное водоснабжение жилища.

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

• Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
• Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
• Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины. Читайте также: «Как происходит регистрация скважины на воду – все об оформлении документов».

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Особенности использования поверхностного насоса для подачи воды

Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: «Схема подключения насосной станции к скважине своими руками – инструкция, советы»). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания. Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.

Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

Если схема обустройства скважины предусматривает верхнее размещение насоса, его стараются устанавливать как можно ближе к точке водозабора. Иначе возникнет потребность в преодолении сопротивления на участке между скважной и точкой монтажа помпы внутри дома.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.

Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

Желательно, чтобы место установки приборов было сухим и теплым. Для этих целей выбирается подходящее помещение внутри дома, подвала или летней кухни.

Как защитить скважину

Благоустройство скважины на воду своими руками предусматривает сооружение технического помещения. Это даст возможность защитить источник и оборудование от климатических воздействий: имеются в виду колебания температуры, ветер, атмосферные осадки и т.п. Эта постройка может располагаться как на поверхности земли, так и под землей. Читайте также: «Как почистить скважину – варианты и способы очистки своими руками».

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Внутреннее размещение

Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.

Преимущества решения:

1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

Несмотря на перечисленные достоинства, внутреннее расположение приборов редко применяют, чтобы оборудовать скважину своими руками. Причина простая: для реализации такой схемы первым делом нужно бурить скважину, а уже потом строить дом. На практике же все происходит наоборот.

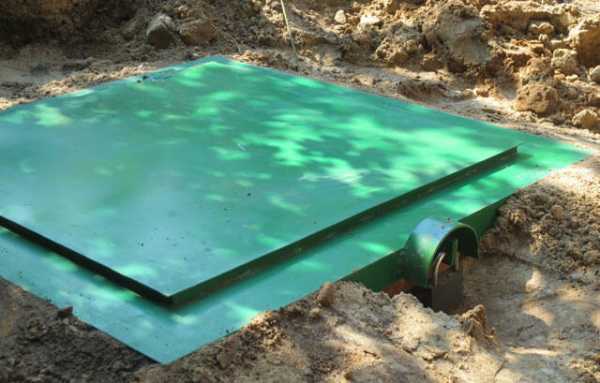

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: «Как сделать колодец для скважины своими руками — инструкция»). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Параметры защитной конструкции

Перед тем, как оборудовать скважину для воды, необходимо определиться с размерами защитного кессона.

На это влияет место монтажа оборудование:

• Внутри дома. Достаточно габаритов 80х80 см: этого вполне хватит для удобной установки и обслуживания насоса.
• В кессоне. Если для размещения помпы или мембранной емкости используют кессон, при расчете его размеров к параметрам прибора добавляют 50 см по каждой стороне (прочитайте также: «Какой кессон для скважины лучше выбрать – виды, различия, правила установки»). Чаще всего – спереди и сбоку. Чем больше будет места, тем проще проводить обслуживающие мероприятия.
• Бетонный колодец. Типовые размеры колец из железобетона – 90, 150 и 200 см. Наиболее популярным решением является кольцо диаметром 150 см. Габаритные насосные станции рекомендуется размещать внутри колодцев из колец сечением 200 см. То же касается и объемных мембранных баков. За высоту кессона берут два бетонных кольца.

Если работы по обустройству скважины на участке проводятся в местностях с суровыми климатическими условиями, конструкцию необходимо заглубить на 15 см ниже уровня зимнего промерзания. В идеале 1/3 емкости должна размещаться ниже этого уровня. Для теплоизоляции верхней части используют наружный способ (он более эффективен). Бюджетным вариантом выступает укладка экструдированного пенополистирола.

Как герметизировать обсадную трубу

Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.

Элементы защиты обсадной трубы:

1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета.
2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.

Запрещается производить обрезку трубы в непосредственной близости от дна кессона. Оптимальная дистанция между концом трубы и дном – 25-40 см. Это упростит установку помпы с оголовком, а в случае проникновения внутрь конструкции воды скважина будет защищена от загрязнения.

Адаптер для скважины

Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

• Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
• Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
• Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Рекомендации по бурению скважины для воды от специалистов

Приведенная выше информация позволит сложить некоторое представление об установке скважины на участке.

Также существует несколько дополнительных рекомендаций, как облагородить скважину своими руками:

• На приусадебных участках с высоким уровнем грунтовых вод желательно обустраивать защитный модуль для оборудования скважины на поверхности земли. Особенно это касается ситуаций, когда грунтовая воды находится выше глубины промерзания почвы. Правильно оборудовать скважину, как того требуют нормы, в такой ситуации поможет адаптер (прочитайте также: «Как бурят скважину на воду – правила и нормы бурения»).
• Если дом используется для постоянного проживания, блоки для подачи воды лучше установить внутри жилища. Для этого выделяется теплое и сухое техническое помещение. Это даст гарантию того, что оборудование не замерзнет при наступлении морозов и обеспечит его простое обслуживание в любую погоду. Эксплуатация в подобных условиях заметно увеличивает срок службы техники.
• Дома и дачи сезонного использования рекомендуется оснащать подземными кессонами. Даже если температура в доме опуститься ниже нуля, это никак не скажется на сохранности оборудования в утепленном колодце. По окончанию летнего сезона на таких объектах проводятся мероприятия по консервации на зиму. Это предусматривает слив воды из домовой системы и дополнительное утепление ямы под скважину.
• В случае наличия в местности проблемных грунтов (к ним относят пучинистые, каменистые, почвы с твердыми острыми включениями, плывуны) при прокладке водопроводной линии между жилищем и кессоном необходимо применять специальный защитный кожух. Кроме того, во время засыпки траншеи рекомендуется применять керамзит, создающий дополнительную утепляющую прослойку.
• Для прокладки электрического питающего кабеля для насоса используют защитную трубу ПНД. Она создает надежный барьер на пути атмосферной влаги и механических воздействий.
• Проводя коммутацию оборудования к домовому трубопроводу, обязательно применяют разборные вентили на разборных патрубках. Это дает возможность во время обслуживающих мероприятий отсекать нужный участок, без необходимости отключения всей системы.
• Любое выбранное оборудование предполагает включение в схему водоснабжения обратного клапана (его врезают после помпы) и фильтра грубой очистки (перед мембранным баком). Если возникают трудности с подбором комплектующих для обвязки насоса, необходимо посоветоваться с опытным сантехником. Читайте также: «Обезжелезивание воды из скважины – какой вариант выбрать, установка системы очистки своими руками».
• Облагородить скважину своими руками поможет использование заводских люков. Даже если кессон сооружался самостоятельно из бетонных колец, его желательно оформить готовой крышкой с горловиной. Красиво обустроить скважину на даче, как правило, помогает использование декоративных элементов ландшафтного дизайна.
• Чтобы установленное оборудование прослужило максимально долго, во время работы насосной станции необходимо постоянно проверять уровень давления внутри пневматической груши гидроаккумулятора. Как правило, снимают показатели манометра раз в месяц. Если давление упало, его нагнетают до нужного уровня посредством ниппеля на корпусе бака.



kanalizaciyadoma.com

Методы и приемы как самому сделать +Видео

Для комфортного проживания в частном доме необходимо наладить хорошее водоснабжение. Самым распространенным источником воды становится скважина или колодец.

Конечно для устройства скважины своими руками придется приложить много сил, но результат вас непременно порадует.

Почему стоит остановить свой выбор на скважине:

1. Прежде всего, вода из скважины является более чистой, потому что добывается с большой глубины;
2. Эксплуатировать скважину можно довольно длительное время;
3. Скважина очень быстро наполняется водой;
4. И наконец, важно, что бурение скважины можно выполнить своими руками, без привлечения дорогостоящей техники.

Скважины бывают нескольких видов

Артезианскими называются скважины, глубина которых может достигать 70 метров. Такую скважину без применения техники сделать невозможно и поэтому она нам не подходит.

Скважина «на песок» подходит нам больше, прежде всего потому, что в отличие от артезианской не надо делать разрешительные документы на бурение.

Способы бурения скважины своими руками

• Бурение шнеком: Ручное бурение шнеком

  Скважину делают, используя специальный бур, который называется шнек.

  При помощи вращения его вкручивают в грунт на всю свою глубину, а затем, вытащив, высыпают землю, которая осталась на лопастях. Дальше дорастив сверху трубу, действие повторяют, продолжая вынимать грунт.

  Трубы соединяют между собой при помощи резьбы или шпилек. Минус этого метода состоит в том, что он не подходит, если грунт каменистый. Мягкие и средние породы бурению поддаются нормально. Если грунт сыпучий, будут образовываться завалы, что тоже вызывает проблемы.

  Для того чтобы упростить работу по бурению скважин вручную можно использовать треногу с воротом и блоком укрепленным сверху. Используя трос, лебедку и блок буровой снаряд доставать будет проще, а делать это придется часто.

• Гидробурение:
  Для бурения используют воду, которую подают насосом в трубу. Вода выходит самотеком через специальные отверстие внизу бура между стенкой скважины и наружной стенки трубы.
  При использовании этого метода к буру и трубе добавляют помпу. Прежде чем начать работу возле будущей скважины нужно выкопать два приямка. В одном оседает грунт, в другой поступает вода. Воды требуется немного, потому что она постоянно циркулирует. Из приямка с песком совковой лопатой убирают осадки. Если вода слишком загрязнилась, то ее нужно заменить. Делается это путем откачивания помпой, но подают не в скважину, а в любое другое место на участке. Поменяв воду, бурение продолжают.
  Когда скважина достигнет нужной глубины, в нее устанавливается обсадная труба из ПВХ или ПНД, на конце которой расположен фильтр. С ПНД работать легче — она более гибкая. На конце обсадной трубы высверливают отверстия — это фильтр, длина его — около метра.

Завершают фильтр намоткой проволоки из нержавейки, а на нее из той же нержавейки мелкую сетку.

• Ударно-канатный метод:
  Самый простой, но и самый медленный способ пробурить скважину самостоятельно, если нет механических приспособлений, но требующий физических усилий. Хорошая замена тренажеру, прорабатываются почти все мышцы. Ударно-канатное бурение применяется на любом грунте. При одинаковой технологии и установки требуется только замена снарядов. Вся конструкция обычно устанавливается на треноге.

Процесс бурения скважины происходит подниманием снаряда и опусканием в свободное падение. При каждом ударе скважина чуть-чуть углубляется. Через каждые 50 см снаряд освобождают от грунта, и весь процесс повторяют заново. Прорубив скважину можно приступить к обустройству.

Обустройство скважины

При обустройстве скважины для бесперебойной подачи воды надо установить спецоборудование:

• кессон — основной элемент для обустройства скважины, он предназначен для защиты воды от промерзания и смешивания с грунтовыми водами. На кессоне оборудуются горловина с плотно прилегающей крышкой. Кессон обычно изготавливают из цилиндрического изделия, диаметр которого 1 м, а высота — 2 м.
• погружной насос выбирают, исходя из его производительности и силы напора. Расчет делают, определяя параметры: глубина и диаметр скважины, длина труб, расход воды. Чтобы система для подачи воды работала хорошо, рабочее давление должно поддерживаться в пределах 1,5-3 атм.
• Гидроаккумулятор — поддерживает давление воды в водозаборной системе, защищает от гидроудара, обеспечивая минимальным запасом воды. Объем таких устройств составляет от 10 до 1000 литров.
• Оголовок — предохраняет скважину от стекания талых вод и попадания мусора.
• Этапы обустройства скважины на воду:
  1.  Устанавливаем кессон, выкопав яму вокруг скважины глубиной около двух метров и шириной 1,5 метра. Опускаем в яму кессон, разместив по центру. Затем обводную трубу обрезаем и привариваем к дну кессона, используя электросварку. К этой конструкции присоединяем электрический кабель насоса и трубу, чтобы выводить воду. Кессон засыпаем грунтом, чтобы на поверхности осталась лишь крышка.
  2.  Производим установку погружного насоса соблюдая некоторые особенности:
  -прокачать воду до отсутствия в ней примесей;
  — установку произвести на высоте 1м от дна;
  — одновременно устанавливаем пластиковую трубу для подачи воды и кабель для управления работы отрегулировать давление. После монтажа насоса установить оголовок.
  3. Монтаж гидроаккумулятора производится с учетом свободного доступа для ремонта или замены в будущем.

Необходимо предусмотреть обратный клапан по ходу движения воды, а для слива воды — дренажный кран. Снизить уровень вибраций поможет применение резинового уплотнителя при закреплении гидроаккумулятора. Расположить гидроаккумулятор можно либо в подвале дома, либо в кессон. На этом работы по обустройству скважины можно считать завершенными.

Таким образом, теперь вы знаете, что пробурить скважину для воды на даче и сделать её обустройство своими руками дело хлопотное, но выполнимое.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

вода, кессон своими руками, фото как оборудовать и установить гидроаккумулятор

Многие дачники прибегают к установке скважины на личном дачном участке. Это отличная возможность иметь под рукой чистую воду. К тому же это намного упрощает уход за растениями, которые нуждаются в постоянном поливе. Но монтаж такого оборудования может быть затруднительным, нельзя выполнять работы с отсутствием определенных знаний и умений.

Технология обустройства кессона

Стоит отметить, что установка кессона не всегда является обязательным мероприятием. Если на даче имеется отапливаемое помещения, то данный процесс можно опустить. Так можно сохранить время, силы и средства, которые будут затрачены на обустройство котлована и монтаж кессона.

Материал для изготовления кессона может отличаться. Им отлично послужит пластик, металл или железобетонные кольца. При этом важно, чтобы металл был обработан с обеих сторон антикоррозийным покрытием.

Схема устройства кессона состоит из облегченного корпуса в форме цилиндра, крышки с установленным замком, дополнительной системы обогрева. Также стоит отметить объемные металлопластиковые ребра и герметичную стыковку с обсадной трубой. Для удобства предусмотрена лестница.

Технология монтажа кессона:

1. Сначала необходимо вырыть котлован. Интервал между стенами прибора и землей должен составлять 30 см. Сам кессон должен выступать над поверхностью минимум на 10 см.
2. Для защиты от грунтовых вод вокруг обсадной трубы заливают бетон толщиной в 15 см.
3. На дне кессона необходимо вырезать отверстие для обсадной трубы. При дальнейшей установке гидроаккумулятора советуется сместить отверстия к одной из стенок.
4. Дальше следует опустить кессон, надевая его на обсадную трубу.
5. Обсадную трубу следует подрезать. Затем подводят выходные трубы. Важно хорошо загерметизировать места соединения.

При использовании металлического кессона места соединения запаивают. После резервуар засыпают землей. Для лучшей плотности можно сделать бетонную стяжку.

Схемы разводки водоснабжения с насосом или насосной станцией: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/vodosnabzhenie-chastnogo-doma

Как оборудовать скважину для воды своими руками: монтаж насоса

Чтобы обустроить скважину в обязательном порядке монтируют насос. Лучшим вариантом для скважины станет насос погружного типа. Такой выбор обусловлен объемами потребления воды и глубиной емкости.

Процесс установки включает опускание насоса на тросе на глубину. Также опускают кабель, который питает двигатель, и трубу, которая будет подавать воду. Все элементы следует обвязать. Функции троса – фиксация насоса и сцепление с оголовком.

Нюансы установки насоса:

1. Первая вода из скважины будет достаточно грязной, поэтому следует провести прокачку. Но при этом используют другой насос, не предназначающийся для постоянной работы скважины.
2. Опускать насос необходимо непосредственно в воду. При этом расстояние от дна до оборудования должно составлять 3 м.
3. Трос для крепления следует приобретать их нержавеющей стали.

После установки насоса необходимо облагородить скважину. Для этого делают оголовок. Впрочем, он выполняет и другие функции.

Как собрать кессон для скважины своими руками описано в данном материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kesson-dlya-skvazhiny-svoimi-rukami

Как обустроить скважину для воды: установка оголовка

Схема обустройства оголовка включает фланец, карабин, резиновое кольцо, соединительных деталей и защитной крышки. Внешняя сторона включает 2 рым-болта. Один из них смонтирован и во внутренней части.

Благоустройство оголовка:

1. Обсадную трубу следует обрезать, зачистить и покрыть антикоррозийным покрытием. Через крышку необходимо продеть трубу из пластика и электрический кабель.
2. Насос крепится к трубе, а трос соединяется с карабином. Резиновое кольцо и фланец надевают на обсадную трубу.
3. Затем монтируется крышка, которая обеспечивает герметизацию. Резиновое кольцо и фланец должны приподняться до крышки оголовка. Дальше все элементы сжимаются при помощи болтов. На этом оголовок готов.

Оголовок выполняет ряд важных функций. К ним относится защита от талых вод, посторонних предметов, краж, что особо важно на дачном участке.

Пластиковый оголовок способен выдержать вес до 200 кг. А его металлический аналог – до 500 кг.

Не стоит забывать и об эстетической функции. Оголовок делает скважину более привлекательной. Также упрощается погружения насоса, так как для этого используются болты крышки при помощи лебедки.

Правильная установка гидроаккумулятора в кессоне

Чтобы правильно оборудовать гидроаккумулятор, необходимо соблюдать некоторые правила. Для начала нужно понимать само устройство прибора. Он представляет собой накопительный бак.

Принцип работы гидроаккумулятора:

• Насос качает воду в бак до полного его заполнения;
• Из данной емкости жидкость и поставляется наружу;
• Когда воды в приборе останется совсем мало, то опять начнет работу насос.

Минимальный объем гидроаккумулятора составляет 10 л. Правильный выбор во много зависит от потребностей хозяев в воде.

Правильная работа гидроаккумулятора прямо влияет на состояние насоса и качество воды. Лучше всего доверить все работы специалистам, хотя при желании можно осуществить установку своими руками. Более подробно по ссылке: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasos-dlya-skvazhiny

Управлять системой подачи воды можно при помощи выключения и включения насоса. Также бак имеет защиту от возможных перепадов электроэнергии. Стоит отметить и датчик «сухого» хода, который работает при понижении уровня воды в колодце.

Обустройство скважины своими руками (видео)

Обустройство скважины – ответственный процесс. Не так просто выполнить работы самостоятельно. Ведь потребуется правильно смонтировать кессон (хотя его установка не является обязательной), установить насос и гидроаккумулятор. Также необходимо сделать оголовок.

Примеры, как обустроить скважину на воду своими руками (фото)

homeli.ru

Обустройство скважины своими руками — инструкции!

На территории загородного участка все чаще можно увидеть локальные источники питьевой воды – скважины. Даже если для их бурения вам пришлось привлечь специалистов, то для обустройства скважин можно обойтись по максимуму собственными усилиями.

Обустройство скважины своими руками

Содержание пошаговой инструкции:

Что необходимо для обустройства скважины

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

1. Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
2. Водоподъемное оборудование – насос погружного типа.
3. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
4. Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
5. Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

1. Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.

   Пластиковый кессон

2. Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см. Листы нужно будет сварить друг с другом.

   Металлический кессон

   Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью.

3. Ранее кессон делали в основном из железобетонных колец. Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают.

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

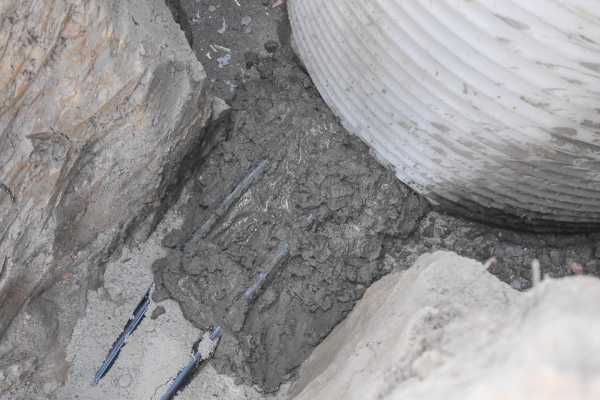

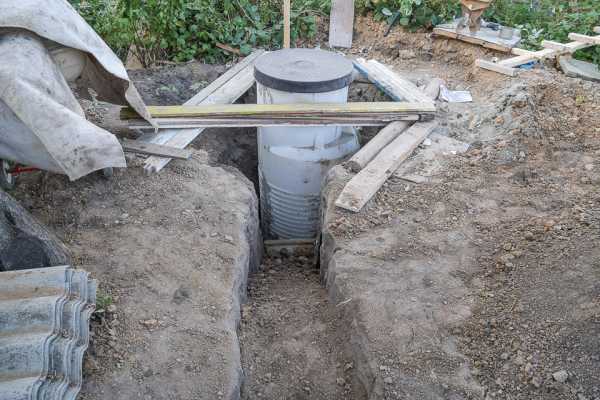

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

Оборудование в кессоне

Монтаж насосного оборудования

Если без кессона скважина сможет давать воду, то без насоса не обойтись никак. Для скважин применяют в основном насосы погружного типа. Их выбор зависит от водопотребления, глубины водоносного горизонта.

Насос для скважины

Установка насоса представляет собой отпускание его на тросе в толщу воды. Одновременно отпускают кабель, питающий двигатель и водоподающую трубу. Трос удерживает насос и цепляется к оголовку.

Самостоятельная установка

Монтаж насоса на словах выглядит просто, но лучше весь процесс предоставить профессионалам, так как оборудование не из дешевых. Для контроля рабочих или в качестве инструкции для самостоятельной установки водоподъемного оборудования ниже дается перечень нюансов, которые важно учесть.

Монтаж скважинного насоса.

1. Так как первая вода в скважине грязная, необходимо проводить ее прокачку. Но для этого не рекомендуется применять насос, который вы приобрели для работы скважины. Лучше приобрести несколько более простых и дешевых насосов. Дорогостоящее оборудование рекомендуется отпускать после раскачки скважины
2. Как ясно из названия, погружной насос должен быть полностью в воде, но при этом до дна скважины должно быть не менее метра. Это уменьшит вероятность заиливания насоса.
3. Крепежный трос должен быть из нержавеющей стали или защищен водонепроницаемым покрытием.

После того как установлен насос, скважину закрывают оголовком, к которому крепится трос насоса.

Установка погружного насоса в скважину

Гидроаккумулятор и система управления

Гидроаккумулятор

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

• насосом в емкость нагнетает вода до заполнения;
• из бака вода поступает потребителю;
• как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.

  Схема гидроаккумулятора

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Схема подключения гидроаккумулятора

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

Схема подключения гидроаккумулятора

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Видео – Выбор и установка насоса

svoimi-rykami.ru

процесс установки своими руками, фото и видеоинструкция

Скважина и колодец считаются одними из наиболее широко применяемых вариантов обеспечения загородного дома водой для хозяйственных и бытовых целей. Разобравшись в том, каким образом обустроить скважину и при желании все сделать своими руками, хозяин участка будет иметь возможность использовать чистую воду в любой сезон.

Выбор необходимого оборудования для сооружения скважины

Перед тем как обустроить скважину для воды, потребуется использование некоторых специальных приспособлений. В их число непременно входят такие элементы системы:

• насос;
• кессон;
• гидроаккумулятор;
• оголовок для скважины.

Поэтому, прежде чем начинать выполнять процесс обустройства скважины, необходимо выбрать подходящие элементы конструкции. Следуйте нашим советам и, если уж захотите сэкономить, то не увлекайтесь очень сильно. Лучше приобрести надежное оборудование и избавить себя от ненужных забот и в дальнейшем затрат на его ремонт.

Одним из основных элементов для устройства водной скважины является кессон. Он имеет вид водонепроницаемой емкости, которая напоминает бочку. Кессон необходим для того, чтобы вода в системе не промерзала и не загрязнялась. При желании, в данную герметичную емкость можно установить разные дополнительные элементы, а именно:

• фильтры очистки;
• системы автоматизации;
• реле давления;
• манометры;
• мембранный бак и так далее.

Это довольно практичный и удобный вариант, который избавит вас от необходимости установки этих агрегатов и приборов в доме. Как правило, кессоны оборудованы горловиной с герметично прилегающей крышкой. В большинстве случаев используются кессоны высотой в 250 см и диаметром один метр.

Чтобы скважина для воды исправно выполняла все возложенные на нее обязанности на протяжении многих лет, необходимо подобрать хороший погружной насос. Для этого потребуется выполнить небольшой расчет, после которого вы выясните оптимальные параметры изделия с учетом диаметра и глубины будущей скважины на воду. Очень важно учитывать максимальное использование воды по всем подсоединенным точкам. Для того чтобы система подачи воды была на высоком уровне, рабочее давление должно быть в диапазоне 2-3,5 атм.

Неотъемлемым атрибутом скважины для воды будет и гидроаккумулятор. Его основным назначением является плавное изменение и поддержка нормального давления воды в системе. Все производящиеся сегодня устройства имеют одинаковый набор характеристик и функций, отличаясь между собой только тем, какое количество воды они смогут в себя вместить. Можно приобрести гидроаккумулятор объемом от 20 до 1500 литров.

Оголовок защищает вашу скважину от различного рода мусора и талых вод. Кроме того, эта конструкция упрощает некоторые операции, которые связаны с эксплуатацией технического колодца, тем более в подвешивание насоса.

Перед началом выполнения работ нужно подготовить следующее:

• штыковую и совковую лопаты;
• полноценную установку или бур;
• несколько ведер;
• бечевку;
• веревочную лестницу;
• кирку;
• бетонные кольца;
• трубы;
• треногу;
• отвес;
• все вышеперечисленные до этого элементы для сооружения скважины.

Обустройство скважины своими руками

Земляные работы

Скважину для воды можно оборудовать почти в любом месте вашего участка. Но желательно потратить чуть-чуть времени и выбрать самое подходящее место. В этом случае самое подходящее является то, которое расположено на наименьшем расстоянии от жилого помещения. Непременно нужно учитывать тот факт, что для обустройства кессона необходимо выделить от 4 м.кв. общей площади.

Небольшое расстояние от дома даст возможность значительно уменьшить объем земляных работ и сэкономить на расходных материалах. Кроме того, в этом случае можно будет соорудить скважину с использованием более дешевого насоса. В случае, когда будет выполнена длинная магистраль, то насосу потребуется не только забирать воду из скважины, но и транспортировать ее дальше по системе. Это требует установки более мощной и, естественно, дорогой модели насоса.

Бурение можно делать различными способами. Некоторым проще делать это с помощью ручного бура, некоторые предпочитают использовать ударный метод или электродвигатель, установленный на треногу.

Во время выбора типа инструмента нужно учесть особенности грунта. При большом желании при помощи ручного бура будет возможно «преодолеть» до 20 м земли. Но это довольно долгая и трудоемкая работа.

Прокладка трубопровода

На дно скважины необходимо насыпать мелкий гравий (щебень) или крупный песок. Это защитит трубопровод от заиливания. Перед насыпкой днище скважины в обязательном порядке чистится желонкой. Необходимо предварительно приготовить первую трубу, чтобы спустить ее в колодец сразу же после окончания бурения. Таким образом, вы не допустите осыпания стен.

По периметру трубы, на расстоянии приблизительно 29 см от ее низа, необходимо проделать отверстия. За счет них труба будет «собирать» больший объем воды.

На торце необходимо постановить фильтрующую сетку. Если есть возможность, то купите антикоррозийные трубы.

Из-за того, что для сооружения скважины лучше всего укладывать трубы длиной в 220-260 см, то чаще всего одного колена не хватает. Трубы большей длины не так удобны в обслуживании и укладке. Друг с другом трубы крепятся «свинчиванием» по резьбе. Первую трубу требуется опустить на так, чтобы она была уперта в дно шурфа. После установки труб можно начинать устройство кессона и монтаж насоса.

Монтаж кессона

Во время обустройства скважины для воды своими руками вам будет необходимо пошагово сделать несколько этапов. Вначале требуется сделать яму для кессона около скважины глубиной приблизительно два метра. Диаметр будет зависеть от диаметра емкости. Как правило, ширина ямы выбирается примерно 180 см. У вас обязан выйти котлован с выступающей обсадной трубой посередине. Если яма будет заполняться подземными водами, то выройте дополнительное углубление, за счет которого будет возможна их своевременная откачка.

В днище кессона сделайте отверстие по размеру обсадной трубы. Опускайте кессон в яму, располагая по центру ствола сделанной скважины.

Отрежьте обсадную трубу и приварите к днищу емкости с помощью электрической сварки. Подсоедините к полученной конструкции трубу для вывода воды и электропровод насоса. Засыпьте емкость землей таким образом, чтобы над поверхностью земли находилась лишь крышка для входа.

Установка погружного насоса

Установка этого элемента не потребует от вас каких-то специальных навыков и не доставит сложностей. Самое главное, нужно учитывать такие нюансы.

1. Перед тем как приступать к монтажу насоса, хорошенько почистите скважину. Воду необходимо прокачивать на протяжении такого времени, когда она больше не будет давать в осадок песок и другие частицы.
2. Насос необходимо установить так, чтобы между ним и днищем колодца находилось расстояние приблизительно в один метр и, при этом он параллельно должен быть опущен в воду.
3. Вместе с насосом устанавливается пластиковая труба, по которой происходит забор воды наверх, и электропровод насоса.
4. Монтаж пускозащитного устройства и обратного клапана происходит после окончания установки насоса.
5. Когда система будет полностью установлена, необходимо отрегулировать давление в емкости. Нужно сделать это так, чтобы оно было равно 80% от давления при включении.
6. Для крепежа насоса с крышкой оголовка можно взять нержавеющий трос. Можно использовать и тросы из других материалов, но они непременно обязаны быть с водонепроницаемой оплеткой.

Затем, когда насос будет поставлен, можно переходить к креплению оголовка. За счет его, устье колодца будет защищено от разных загрязнений.

Монтаж оголовка

Оголовок сможет обеспечить:

• защиту от подземных вод и постороннего мусора;
• защиту колодца от талых вод и наводнений;
• защиту от промерзания зимой;
• защиту от кражи оборудования;
• сделает погружение насоса наиболее удобным за счет лебедки;
• поспособствует облегчению эксплуатации скважины;
• сделает крепление троса более надежным.

Оголовок состоит из нескольких элементов, а именно:

• резинового кольца;
• фланца и карабина;
• защитной крышки;
• специальных элементов крепления.

Сторона внутри крышки оборудована одним рым-болтом, наружная – двумя. Металлическое изделие может выдерживать массу до 0,5 тонны, а пластиковое – не больше 250 кг.

Во время монтажа оголовка будет необходимо отрезать обсадную трубу, почистить ее и обработать противокоррозионным раствором. Сквозь крышку оголовка подведите трубу для воды и кабель насоса. Подсоедините насос и трубу между собой. Свободный конец троса закрепите к карабину. Это необходимо сделать с помощью рым-болта на обратной стороне защитной крышки. Насадите резиновое кольцо и фланец на обсадную трубу.

Разместите насос в скважине и поставьте крышку оголовка. Выполнить это можно довольно просто: необходимо только приподнять резиновое кольцо для крышки и фланец и сжать все эти элементы с помощью болтов. На этом монтаж оголовка является полностью закончен.

Монтаж гидроаккумулятора

Чтобы вода без перебоя подавалась, необходимо непременно установить гидроаккумулятор. Его монтаж может быть произведен в подвале дома или же непосредственно в кессоне. Работает система довольно просто:

• насос включается, вода заходит в пустую емкость и заполняет ее;
• кто-то в помещении включает кран и вода проходит в него из гидроаккумулятора, а не непосредственно из скважины колодца;
• если необходимо, то насос будет самостоятельно включаться и заполнять водой гидроаккумулятор.

Емкость обязана быть встроена в систему так, чтобы в последующем ничто не мешало ее замене или ремонту. Система подразумевает обязательную установку обратного клапана. Он монтируется в месте установки емкости, по ходу движения воды. После и перед емкостью ставится дренажный кран. Гидроаккумулятор желательно крепить с резиновым уплотнителем. За счет этого вибрация будет не настолько выраженной.

Таким образом, вы имеете представление про то, как сделать скважину для воды на вашем участке. Можно сделать обустройство скважины своими руками, но даже, когда вы решите воспользоваться услугами специалистов, за счет этой информации, вы сможете их грамотно контролировать.

nashgazon.com

Обустройство скважины для воды в частном доме – как обустроить после бурения своими руками, летняя конструкция с адаптером на воду
