Зачем нужен обратный клапан для дренажа кондиционера? Подробно
Содержание
- 1 Общая информация
- 2 Разновидности
- 2.1 С гидрозатвором
- 2.2 С клапаном, предотвращающим распространение запахов
- 2.3 Сухой
- 2.4 Скрытого монтажа
- 3 Критерии выбора
- 4 Итоги
Эффективность и удобство использования сплит системы во многом зависит от её монтажа. если на этапе установки кондиционера предусмотреть важные нюансы, впоследствии владелец будет радостно эксплуатировать аппарат, не утруждая себя решением лишних проблем.
Один из таких важных нюансов — обратный клапан или, как его еще называют, сифон с затвором. Это простое, но важное приспособление способно решить сразу несколько проблем.
В этой статье мы подробно расскажем, почему вам необходимо установить обратный клапан для кондиционеров в канализацию, каков принцип работы этого устройства и что следует учесть при его выборе.
Общая информация
Во время работы кондиционера в системе образуется конденсат.
Он собирается в дренажном поддоне, откуда затем по дренажной трубке выводится из внутреннего блока. В большинстве случаев дренажная трубка выходит прямо на улицу. Вы наверняка не раз замечали, как на фасаде дома висит кондиционер и из него в буквальном смысле капает вода. Подобные ситуации нередко приводят к конфликтам с соседями.
Читайте также: Что делать, если сверху капает соседский кондиционер?
А еще такой «прямолинейный» способ вывода конденсата запрещен СНиПами. Вода будет стекать не только на соседский балкон, но и на фасад дома, а также на голову прохожим. А если кондиционер установлен в загородном доме, то со временем вода гарантировано разрушит отмостку. Ведь не зря говорят, что вода камень точит.
Чтобы решить эту проблему, дренажную трубку нужно вывести не на улицу, а в канализацию. Для этих целей используется обратный клапан или, как его часто называют, просто сифон с затвором. Это нехитрое приспособление необходимо для беспрепятственного вывода конденсата, при этом в помещение не проникнут ни зловонные запахи, ни опасные для здоровья пары газов.
Разновидности
На рынке существует несколько разновидностей обратного клапана для дренажа кондиционера. Рассмотрим основные из них.
С гидрозатвором
Это стандартная разновидность сифона. Он имеет U-образную форму и выполняет одну единственную функцию — защищает от проникновения токсичных газов, при этом выводит лишний конденсат в канализацию. У такого сифона есть несколько ключевых недостатков.
Во-первых, его размеры сложно назвать компактными: высота устройства может достигать 30 сантиметров! Во-вторых, сифон не всегда справляется с блокированием неприятных запахов. В-третьих, бактерии активно заселяют такое устройство из-за особенностей его конструкции.
Зато сифон с гидрозатвором стоит недорого, легко устанавливается и так же легко заменяется на новый при необходимости.
С клапаном, предотвращающим распространение запахов
Это наиболее часто встречающаяся разновидность, которую мы рекомендуем к установке. Подобные сифоны компактны, оснащаются гидрозатвором, а также специальным дренажным клапаном, который не пропускает зловонные запахи в комнату.
Также подобные устройства оснащаются камерой, в которую собирается грязь. Сифон удобно обслуживать, а это значит, что он прослужит дольше.
Сухой

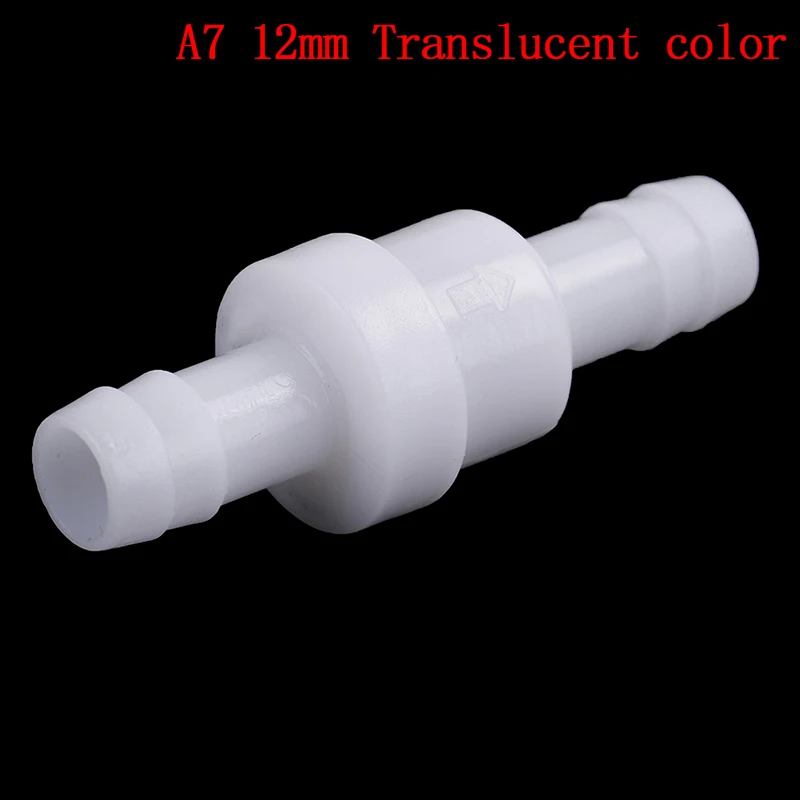

Сухой сифон — это т.н. обратный клапан на дренаж. Он представляет собой эластичную трубу, которая почти всегда сомкнута, и не пропускает в комнату запахи и токсичный газ. При прохождении конденсата трубка размыкается, выводя лишнюю воду в канализацию, а затем снова закрывается.
На наш взгляд, он является самым технологичным и удобным клапанов из всех выше перечисленных. И вот почему:
Размер сухого сифона существенно меньше обычного устройства с гидрозатвором;
Материалы сифона не способствуют засорению;
Блокирует неприятные запахи и токсичный газ из канализации;
Устойчив к пониженной температуре;
Обладает высокой пропускной способностью из-за отсутствия «колена»;
Можно монтировать как вертикально, так и горизонтально.
Скрытого монтажа
Если для вас важна эстетика и вы хотите сохранить красоту своего ремонта, обратите внимание на сифоны скрытого монтажа. Они могут обладать всеми достоинствами предыдущих типов, но при этом монтируются в нишу в стене. Это один из лучших вариантов для дренажа кондиционера, поскольку такой сифон скрыт от глаз, но при этом исправно выполняет свою функцию.

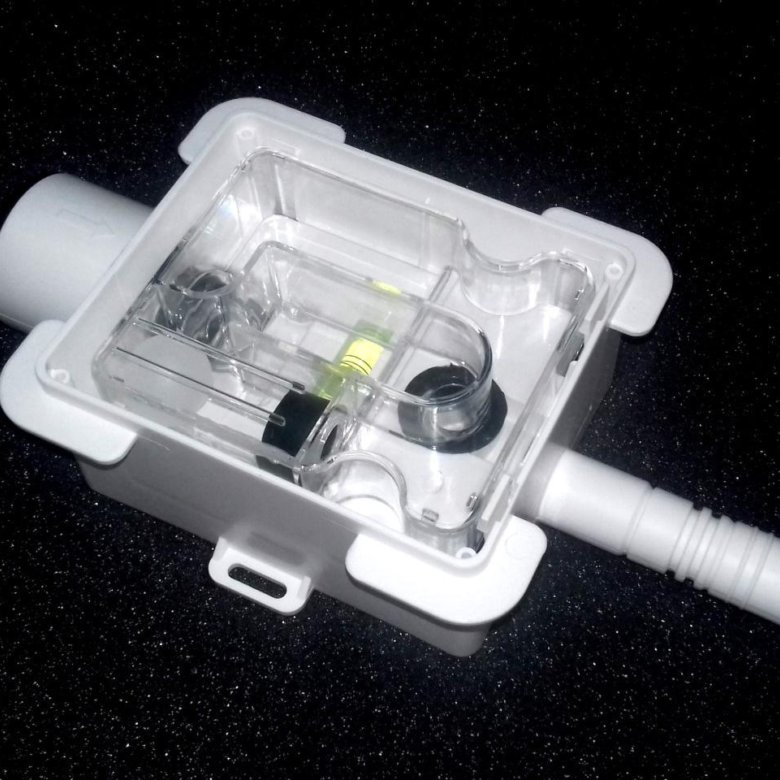

Сифоны скрытого монтажа представляют собой компактную коробочку размером 10х10 см (встречаются и другие размеры, но этот самый распространенный), монтируется в нишу в стене. Оснащается декоративной дверцей. Нишу, конечно, необходимо сделать заранее. В корпусе есть специальная емкость для сбора грязи, ее можно достать и почистить. Чтобы произвести обслуживание дренажного клапана, необходимо снять декоративную крышку.
Это отличное решение для тех, кто хочет скрыть все коммуникации, но при этом беспокоиться о прямом доступе к ним. В случае со скрытым монтажом вы уберете с глаз лишние технические устройства, но сможете в любое время открыть дверцу и обслужить сифон.
Критерии выбора
Чтобы правильно подобрать сифон, учитывайте не только эксплуатационные, но и технические характеристики.
Диаметр. У сифона есть входной патрубок. Его диаметр нельзя подбирать на глаз. Учитывайте диаметр дренажной трубки. Он должен быть таким же, как и диаметр входного патрубка сифона.
Габариты. Один из важнейших пунктов, о котором многие забывают. Сифон должен поместиться в то пространство, которое вы ему отвели. Если это скрытый клапан, то обратите внимание на толщину стены, чтобы ширина коробки сифона не оказалась больше допустимой.
Пропускная способность. Здесь все просто: чем мощнее кондиционер и чем чаще он используется, тем выше должна быть пропускная способность у сифона. Устройство должно справляться с потоком конденсата, иначе могут возникнуть проблемы. Если сомневаетесь, лучше сразу взять сифон с повышенной пропускной способностью.
Герметичность. Качественный сифон должен оснащаться специальными резиновыми уплотнителями. Они обеспечат герметичность конструкции. В противном случае вода или неприятные запахи могут проникнуть в помещение.
Цена. Дешевое редко бывает качественным. Не стоит экономить ни на сифоне, ни на других комплектующих для кондиционера. Также не нужно экономить на монтажниках. Ведь от качества монтажа во многом зависит эффективность работы сифона и кондиционера в целом.
Итоги
Чтобы не беспокоить соседей и прохожих капающим с высоты конденсатом, позаботьтесь об установке дренажного клапана, его еще так же называют сифоном. Обратный клапан для кондиционеров в канализацию выведет лишнюю воду в сток, избавив вас от лишних проблем.
При выборе сифона обратите внимание на его технические и эксплуатационные характеристики. Остались вопросы? Задавайте их в комментариях ниже. Ну а если вы раньше приобретали или устанавливали сифон с затвором, поделитесь своим опытом.
Он будет полезен для многих читателей нашего сайта. Желаем удачи!
Обратный клапан для слива конденсата из кондиционера в канализацию
Во время работы кондиционера образуется конденсат. Специальный поддон во внутреннем блоке кондиционера, позволяет собирать излишнюю влагу. Через дренажный шланг конденсат выводится за пределы внутреннего блока. В большинстве случаев сброс воды производится за пределы жилого помещения, путем выведения дренажной системы на улицу. Но, бывают случаи, когда такой возможности нет и дренаж нужно выводить в систему канализации внутри дома. Здесь и пригодится обратный клапан для кондиционера или так называемый сифон с гидрозатвором.
Назначение устройства
Выведение конденсата сквозь стену значительно упрощает монтаж, но также имеет свои недостатки. Он запрещен согласно действующим СНиПам, в зимнее время дренажная труба может перемерзать, в частном доме может размываться отмостка, кроме того управляющая компания может запретить такой способ выведения конденсата.
Принцип работы
Стандартный сифон с гидрозатвором имеет конструкцию схожую с буквой «U». Вода остается в колене устройства, между впускным и выпускным патрубком, что предотвращает проникновение неприятных запахов в помещение. Однако такое устройство имеет существенный недостаток. Если кондиционер не используется постоянно, то поступление влаги в сифон будет неравномерным, что, в итоге, приводит к высыханию воды в колене обратного клапана и проникновению канализационных газов в помещение.
Для предотвращения подобной ситуации, в дренажной системе кондиционера предусмотрено использование специальных обратных клапанов без запорного сифона, в качестве запорного механизма выступает пластиковый шарик или пружинная мембрана.
Виды сифонов для дренажной системы кондиционера
1. Модель дугообразной формы с гидрозатвором
Это достаточно громоздкое по своим габаритам устройство. Высота подобного затвора варьируется в пределах 140-320 мм. Диаметр выходного отверстия около 40мм, при этом патрубки изготавливаются прозрачными, для визуального контроля устройства. В качестве подпитки устройства возможно использование стиральной машины. Данную модель стоит рассматривать при разрешении в трубопроводе или повышенном давлении. Недостатками являются: высокая вероятность пересыхания, немалый размер, а также благоприятная среда для развития микроорганизмов.
2. Конструкция с гидрозатвором и запахозапирающим механизмом

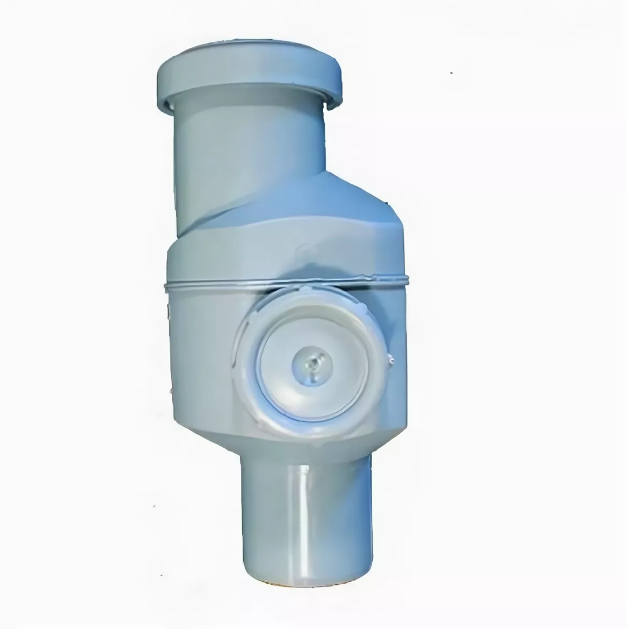

Более компактный вариант, который может быть использован как для открытого, так и для скрытого монтажа. Устройство оснащено запазозапирающим механизмом в виде шарика АБС, а также водным затвором. Если уровень гидрозатвора падает, то патрубок отвода перекрывается запирающим клапаном.
Подобные модели часто оснащены камерами прочистки для сбора грязи.
3. Сифон для скрытого монтажа с вертикальным подключением
Узел сифона для дренажа кондиционера в канализацию скрыт в пластиковом коробе. Корпус агрегата устанавливается в стену. Тип размещения вертикальный, высота гидрозатвора 50 мм. К коробке подводятся две трубки – входной патрубок и выпуск в канализацию. Возможно подключение дренажных шлангов трех диаметров. Внутри корпуса размещается прозрачная кассета с водным затвором и запахозапирающим устройством. Клапан открывается при прохождении конденсата и опускается после ухода воды. Кассета сменная, ее самостоятельно извлекают и очищают от грязи.
4. Сухой агрегат
Использование гидрозатвора в дренажной системе кондиционера с одной стороны достаточно простой и дешевый способ решения проблемы с проникновением неприятного запаха из канализации в жилое помещение. Однако без регулярного поступления воды в устройство, эти преимущества исчезают.
Сухой гидрозатвор для кондиционера представляет конструкцию с мембраной, маятниковым затвором или трубкой, выполняющими функцию обратного клапана.

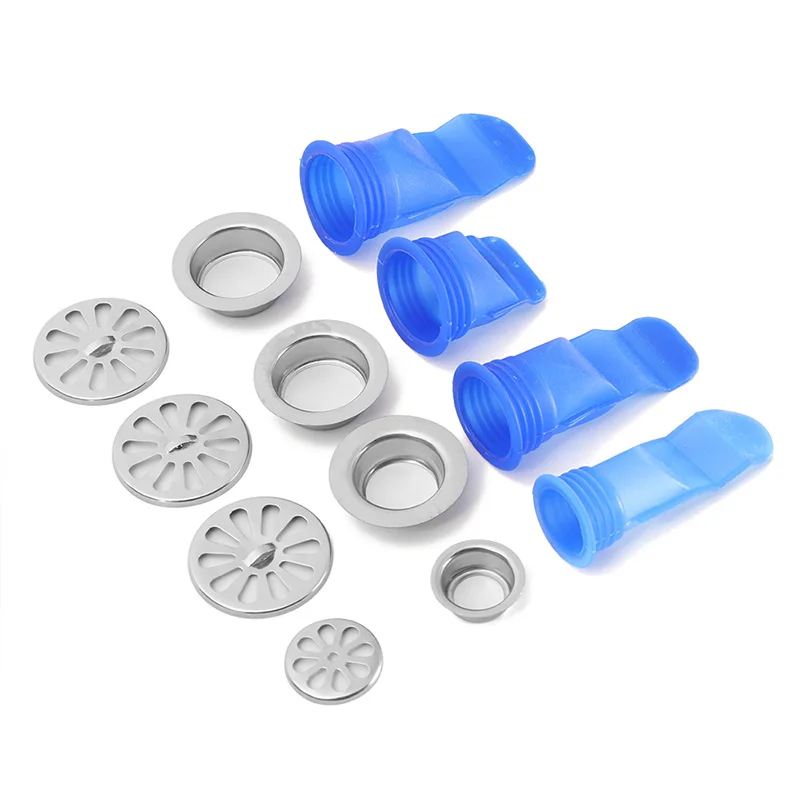

Одним из наиболее распространенных вариантов является эластичная трубка с молекулярной памятью. В базовом состоянии она сомкнута и блокирует канализационные газы. Во время движения воды трубка раскрывается, затем возвращает первоначальную форму.
Преимущества сухого затвора:
- компактный размер;
- прибор не засоряется благодаря гладкой поверхности трубки или мембраны;
- надежно перекрывает доступ неприятных запахов в помещение;
- в зимнее время не происходит промерзание системы;
- высокая пропускная способность достигается за счет отсутствия изгибов и колен;
- возможен монтаж как в горизонтальном, так и вертикальном положении.
Выбор сифона для слива конденсата из кондиционера:
Сифоны, устанавливаемые для отведения конденсата, различаются габаритами и конструкцией.
При выборе подходящей модели следует обратить внимание на следующие критерии:
- Диаметр выходного патрубка для отведения конденсата. Размер дренажного шланга должен соответствовать входу сифона.
- Оценивается свободное пространство для монтажа устройства. Габариты модели могут не вместится на отведенном участке.
- Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
- Пропускная способность узла должна соответствовать количеству конденсата. В характеристиках устройств указана необходимая информация. Сифон с низкой пропускной способностью не подходит кондиционерам с большим объемом конденсата.
- Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. При размещении сифона под солнечными лучами ультрафиолет быстро приведет их в негодность. В такой ситуации необходим скрытый монтаж.
по сравнению с обратными клапанами
В этом блоге мы узнаем, что такое шаровой обратный клапан и обратный клапан, преимущества их установки и для каких приложений они лучше всего подходят.
и обратные клапаны являются односторонними клапанами, которые используются в канализационных системах.
Шаровые обратные клапаныустанавливаются на линии нагнетания от насоса сточных вод или канализационного насоса. Клапан гарантирует, что стоки не стекают обратно в мокрый колодец или канализационную яму после остановки насоса. Это защищает насос от повреждения в результате обратного хода и гидравлического удара. Энергозатраты снижаются за счет устранения повторной перекачки жидкости, которая в противном случае стекала бы обратно из линии нагнетания в мокрый колодец после каждого цикла перекачки.
Обратный клапанустанавливается на канализационном стоке, обеспечивает защиту от заброса сточных вод в здание, что может привести к порче имущества из-за засора слива или проливных дождей. Установка обратного клапана — мудрое решение, потому что никто не хочет его убирать.
Шаровые обратные клапаны
Обычно используется в насосных станциях для сточных вод и при работе с вязкими жидкостями или суспензиями.
Они являются наиболее широко используемым обратным клапаном для предотвращения обратного потока в коммунальном и промышленном секторах. Простая и экономичная конструкция устраняет необходимость в дорогих обратных клапанах поворотного типа с пружинным закрыванием, гидравлическими подушками и другими аксессуарами, используемыми для предотвращения захлопывания обратного клапана.
Они представляют собой односторонний клапан, который позволяет жидкости течь только в нужном направлении, открывая клапан, в то время как обратный поток заставляет клапан закрыться, чтобы блокировать обратный поток. Разработанные с внутренней системой направляющих, которая полностью выводит шарик с резиновым покрытием из канала потока, они имеют низкие потери на трение, что обеспечивает оптимальную производительность и минимальный перепад давления.
Уникальная конструкция полнопроходного седла клапана позволяет шару сидеть герметично, не заклинивая седло клапана при остановке обратного потока. Основными причинами выбора обратных клапанов шарового типа являются их долгосрочная безотказная работа.
Шарик катится во время работы и меняет положение с каждым циклом, благодаря чему шар никогда не садится в одно и то же положение дважды.
Шар представляет собой самоочищающуюся конструкцию, препятствующую образованию веревок, которая предотвращает засорение современным мусором или вмешательство в его работу, поскольку ничто не может скапливаться после самоочищающегося шара. Это делает их идеальным клапаном для погружных подъемных станций сточных вод и насосов для сточных вод, работающих с вязкими жидкостями или шламами. Порт доступа к клапану обеспечивает простоту обслуживания без снятия клапана с линии.
Шаровые обратные клапаны из ковкого чугуна и нержавеющей сталидоступны с резьбовыми или фланцевыми соединениями, шаровые обратные клапаны из ПВХ доступны с резьбовыми или сварными соединениями.
Существует два разных типа шаровых обратных клапанов.
Запорные клапаны с погружным шаром
Разработан специально для предотвращения обратного потока ливневых и сточных вод в жилых, коммерческих, муниципальных и промышленных помещениях.
Чаще всего используется для погружных станций подъема сточных вод, насосов для сточных вод и любых приложений, связанных с вязкими жидкостями или шламами. Предпочтительная установка шарового затвора — в вертикальном положении, это гарантирует, что сила тяжести каждый раз будет правильно удерживать шар. Однако, если шаровой обратный клапан будет использоваться в горизонтальной установке, важно, чтобы статический напор составлял не менее 20 футов водяного столба. Рекомендуемый диапазон скорости потока составляет 3-5 футов в секунду.
Обратные клапаны с плавающим шаром Обратные клапаны с плавающим шаром
обычно используются в вакуумных системах или системах защиты от затопления. Плавающий шар используется для предотвращения перелива поднимающейся воды в приложениях по борьбе с наводнениями, чтобы предотвратить обратный поток из стоков. Они также используются в качестве воздухоотводчиков для продувки воздуха при наполнении резервуаров и труб.
Обратные клапаны с плавающим шаром должны устанавливаться только в вертикальном положении и иметь статический напор не менее 10 футов для обеспечения правильной герметизации.
Обратные клапаны Обратные клапаны
представляют собой односторонний клапан, который предотвращает обратный поток для жилых и коммерческих помещений, независимо от того, подключен ли он к муниципальной канализационной линии или частной септической системе. Предназначен для предотвращения скопления и затопления жидкостей из-за закупорки канализационной или ливневой канализации. Они также обеспечивают защиту от перелива из-за сильного дождя, затопляющего канализационную систему.
Здания, подключенные к магистральным канализационным сетям общего пользования, обычно проектируются таким образом, чтобы засорение канализационных сетей не приводило к попаданию сточных вод в собственность.
Однако частная собственность, которая не подключена к муниципальной канализации, не будет иметь защиты от обратного потока и потребует установки обратного клапана на канализационной линии здания.
Клапан обычно устанавливается под самым нижним этажом с сантехническими приборами. Клапан предназначен для автоматического закрытия, чтобы предотвратить попадание сточных вод в здание из засоренной канализации. Обратные клапаны представляют собой поворотную запорную конструкцию, состоящую из откидной заслонки и прокладки, которая автоматически закрывается, обеспечивая водонепроницаемое уплотнение, предотвращающее обратный поток.
Это то, о чем многие из нас не задумываются и считают само собой разумеющимся. Но с этими знаниями мы можем начать проявлять инициативу и знать, что существуют продукты, которые могут поддерживать и предотвращать серьезные проблемы до того, как они произойдут, или даже когда они возникают, мы знаем, почему и что необходимо для их устранения.
Есть дополнительные вопросы по этой теме?
Перейдите к базе знаний Boshart: техническая информация о продукте, рекомендации и многое другое.
Обратный клапан по сравнению с обратным клапаном
Если вам необходимо предотвратить слив сточных вод или других жидкостей в обратном направлении внутри системы трубопроводов, обратный клапан или обратный клапан является одним из наиболее эффективных и доступных решений на рынке.
И обратные клапаны, и обратные клапаны гарантируют, что пользователи избегают неблагоприятных последствий обратного потока.
Что такое обратный клапан?
Обратный клапан — это изделие, предназначенное исключительно для предотвращения обратного потока жидкости в замкнутой системе, такой как трубы. Этот тип клапана полезен во многих ситуациях, в том числе для людей, которые хотят избежать обратного попадания сточных вод в свою собственность.
Если вы хотите осушать определенную часть вашей собственности, не беспокоясь о внешнем давлении воды из-за обратного потока в ваши трубы, обратный клапан является отличным решением.
Типы обратных клапанов
Все обратные клапаны выполняют одну и ту же общую задачу (предотвращение обратного потока жидкости), но на рынке доступно несколько различных обратных клапанов. Популярные конструкции обратных клапанов включают поворотные, подъемные, двухпластинчатые и стопорные обратные клапаны. Ниже мы рассмотрим каждый тип более подробно:
Поворотный тип

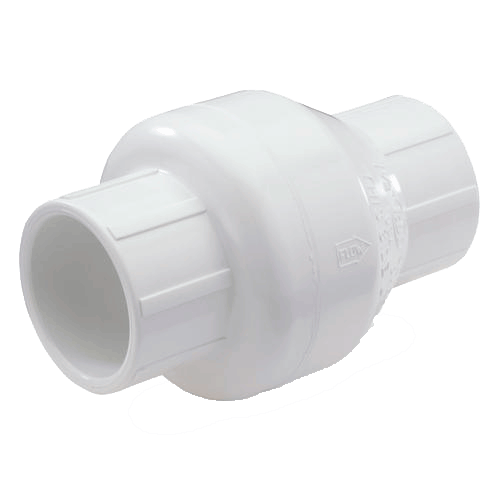

Популярен поворотный обратный клапан.
Он имеет компонент, который эффективно действует как качели. Когда давление воды с одной стороны увеличивается, клапан открывается и позволяет жидкости течь свободно; и когда давление спадает, клапан закрывается.
«Седло» на входной стороне клапана предотвращает его открытие под действием давления воды на противоположной стороне. Это чрезвычайно эффективный метод обратного клапана, который предотвращает поток в обоих направлениях.
Подъемный тип
Существует два типа подъемных обратных клапанов: шаровые и плунжерные.
Типы мячей основаны на силе гравитации. Когда вода течет из впускного отверстия, шар поднимается, обеспечивая свободный поток. При снижении давления шарик опускается в исходное положение и прекращает обратный поток.
Вилочный механизм более сложен. Диск в форме пробки наверху поднимается, когда давление под ним повышается, позволяя воде течь. Когда давление прекращается, заглушка перекрывает отверстие и обратный поток.
Тип с двумя пластинами

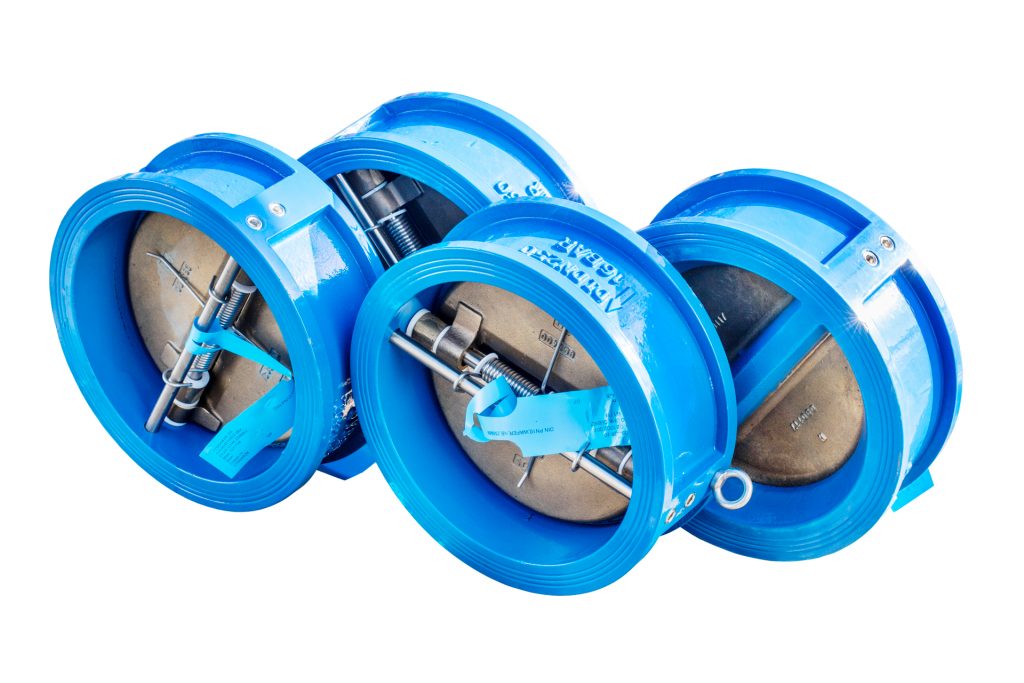

Обратный клапан с двумя пластинами, также известный как клапан с двумя дисками или дроссельный клапан, использует уникальную конструкцию для предотвращения обратного потока жидкостей.
Когда этот клапан закрыт, края двух дисков упираются в приподнятое седло по краям регулятора. Когда давление воды подается из впускной части клапана, два диска складываются плавным движением, имитирующим крылья бабочки.
Запорный обратный клапан, тип
Запорный обратный клапан аналогичен клапанам подъемного типа. В нем используется заглушка или диск, который находится в верхней части впускного отверстия для воды. Когда давление воды увеличивается, диск поднимается, и вода течет. Когда давление воды со стороны входа в трубу уменьшится, заглушка опустится.
Что такое обратный клапан?

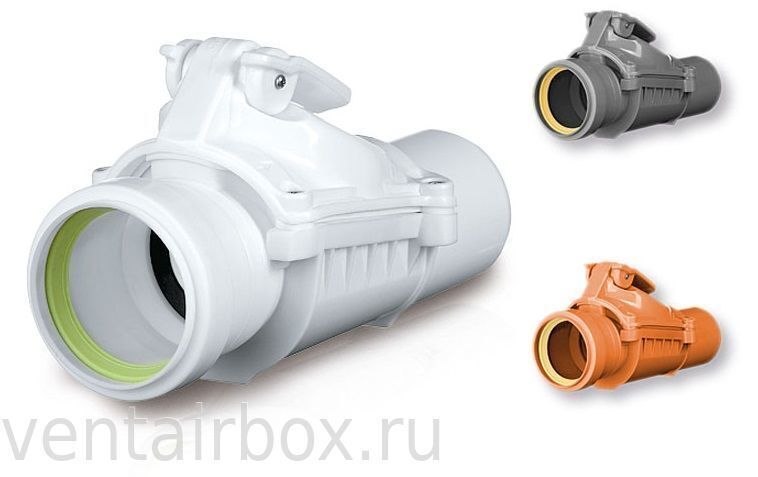

Обратный клапан — это еще один продукт, специально предназначенный для предотвращения обратного потока воды или других жидкостей. Эффективный обратный клапан позволяет жидкости течь только в одном направлении. Это популярный инструмент для предотвращения обратного потока сточных вод и других вредных жидкостей.
Возможно, вы обнаружите, что местные власти требуют установить обратный клапан где-то на территории вашего дома, так как он является важным компонентом любой дренажной системы, спроектированной с соблюдением всех требований.
Это часто означает, что программы субсидирования доступны.
Типы обратных клапанов
На рынке популярны различные типы обратных клапанов, хотя они немного отличаются от обратных клапанов по функциям и форме. Основные конструкции обратного клапана включают клапаны с откидным клапаном, шаровые поплавки и типы с автоматическим ножом. Ниже давайте рассмотрим каждый из трех основных дизайнов более подробно:
Тип заслонки
Тип заслонки включает откидную заслонку, которая опирается на приподнятое сиденье. Когда вода с входной стороны клапана течет, заслонка автоматически открывается, и жидкость проходит через нее. Как только давление на стороне впуска снижается, заслонка закрывается.
Если вы хотите убедиться, что заслонка работает правильно, прозрачный материал для просмотра поможет вам осмотреть клапан, не разбирая его. Это стандартный вариант.
Шаровой поплавок
Шаровой поплавок — это обратный клапан, закрывающийся под действием веса.
Внутри клапана находится затвор, удерживаемый прикрепленным грузом.
Когда давление воды увеличивается со стороны впуска клапана, на вход оказывается давление, достаточное для противодействия весу. Когда давление падает, груз закрывает ворота.
Шаровой поплавок является чрезвычайно распространенной формой обратного клапана. Он популярен как в новых, так и в текущих проектах.
Автоматический нож
Последним распространенным типом обратного клапана является механизм автоматического ножа, который использует давление воздуха для предотвращения обратного потока. Удачно названный автоматический тип ножа включает в себя заслонку, похожую на нож, которая автоматически управляется соседней камерой давления.
Он позволяет воде вытекать из впускного клапана, но возникающее давление воздуха с противоположного конца регулятора затем поднимает «ножевой затвор», чтобы предотвратить попадание подпора в трубу.
Чем они отличаются:
Обратный клапан и обратный клапан Эти два клапана представляют собой похожие механизмы с немного разными подходами к предотвращению обратного потока.
Обратный клапан обычно используется, например, для предотвращения загрязнения жидкостями системы подачи чистой воды. Однако обратный клапан часто предназначен для защиты вашей канализационной линии.
Оба типа клапанов аналогичны по форме и функциям. Обратные клапаны и обратные клапаны предназначены для предотвращения потока воды в определенном направлении. Они используют ряд конструкций, чтобы гарантировать, что жидкости текут только в одном направлении.
Существует еще один тип клапана поворотного типа, например, клапан с откидным диском. Это обеспечивает более безопасный поток воды при меньшем давлении. Он также не жертвует защитой от обратного потока.
Наличие множества различных конструкций означает лишь небольшие различия между подтипами каждого клапана. Разговор с сантехником — отличный способ решить, какой из них лучше всего подходит для ваших нужд.
Позвоните нам для оценки обратного клапана или обратного клапана для жилых и коммерческих помещений
Если вам необходимо обслуживание обратного клапана или установка обратного клапана, мы работаем с местными клиентами над профессиональным внедрением систем предотвращения обратного подпора.
Мы также быстро и эффективно устраняем проблемы с текущими обратными клапанами и обратными клапанами.
Свяжитесь с MTDrains & Plumbing сегодня для профессиональной оценки.
