Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

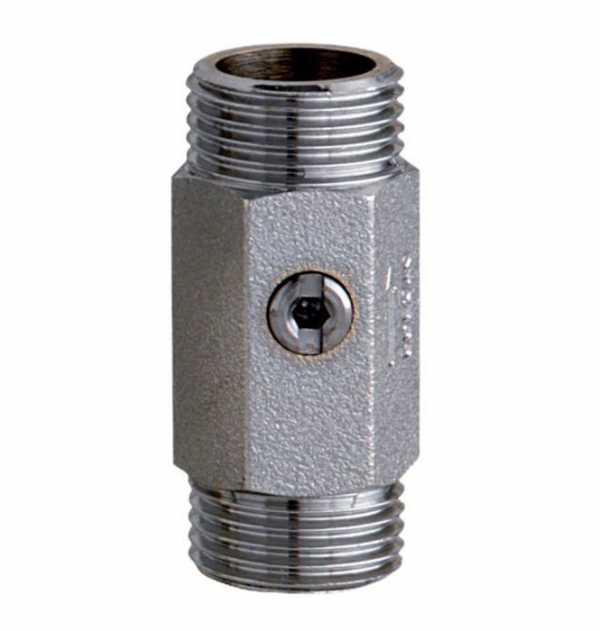

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

компактными размерами и небольшим весом;

доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

Под давлением потока рабочей среды створка открывается.
Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.

Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Обратный клапан Википедия

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, увеличить продолжительность работы оборудования^[1], а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.

[2]

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
в гидролиниях, где требуется однонаправленное движение жидкости.^[2]

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными^[3]^[4].

ru-wiki.ru

Обратный клапан — Википедия

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом на правлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давление на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.^[1]

Обратные клапаны используются:

в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
в гидролиниях, где требуется однонаправленное движение жидкости.^[1]

Принцип действия[править]

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим^[2].

Конструктивные типы[править]

Обратный клапан[править]

Обратные клапаны до 1982 года в России назывались подъемными клапанами^[4], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъёма золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

Шаровой обратный клапан.

Шаровые обратные клапаны[править]

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны[править]

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.^[2]

Обратный затвор[править]

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана).

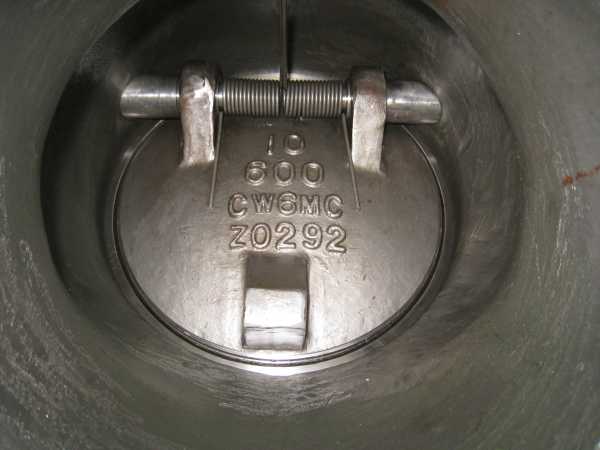

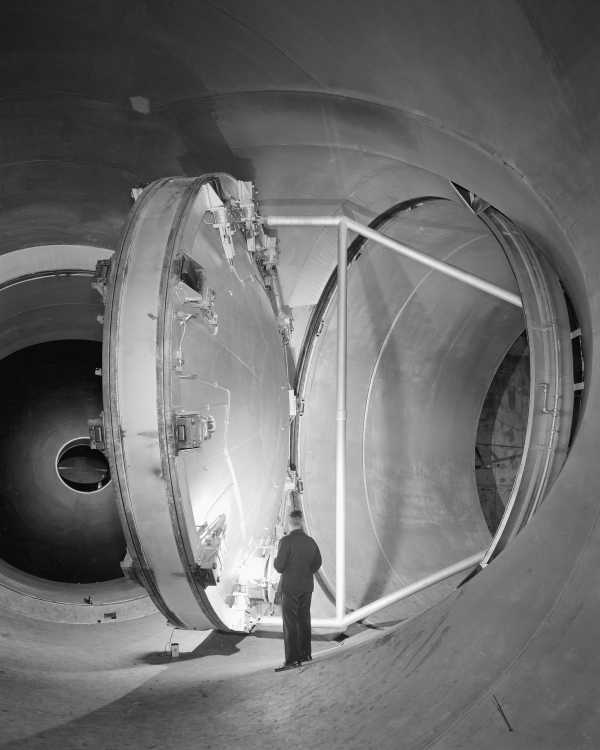

Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами^[4]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на^[3]:

Простые[править]

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные[править]

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах^[2].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны[править]

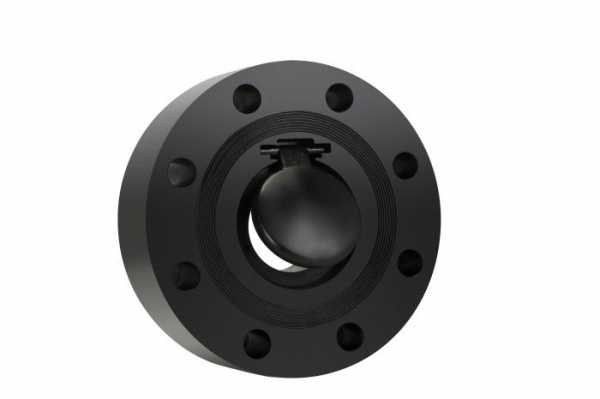

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан.

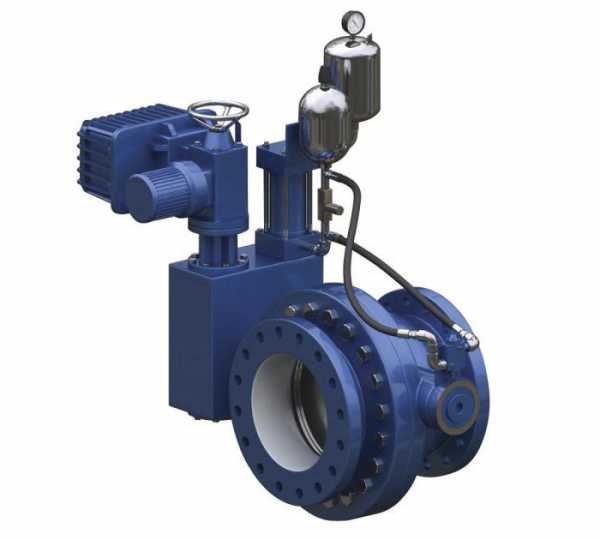

Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны[править]

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двухстворчатые обратные клапаны[править]

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

исполнение с пластиковой футеровкой: для питьевой воды и морской воды
исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции[править]

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора^[2]^[3]^[5].

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

↑ ^1,0^1,1 Гидравлические обратные клапаны и гидрозамки. for-engineer.info. Проверено 16 октября 2015.
↑ ^2,0^2,1^2,2^2,3^2,4^2,5 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
↑ ^3,0^3,1^3,2^3,3 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
↑ ^4,0^4,1 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

В 2007 году взамен ГОСТ 24856-81 вступил в силу ГОСТ Р 52720-2007, установивший новые термины и определения в области трубопроводной арматуры.

www.wikiznanie.ru

обзор, разновидности, установка и технические характеристики

Если вас заинтересовал вопрос о том, что собой представляет обратный клапан для воды для насоса, то вы должны знать, что это важная часть системы. Наиболее часто она устанавливается в трубопроводах для обеспечения движения пара, жидкости или газа. Все это должно происходить в одном направлении. Клапан не будет допускать обратное движение жидкости в направлении, которое противоположно существующему. Установка данного элемента для насоса в различных системах осуществляется в том случае, когда существует ряд факторов, которые создают противодействие движению жидкости.

Обзор клапана

Обратный клапан для воды для насоса представляет собой цилиндр, который снабжен пружиной внутри. Там же имеется перекрывающая круглая пластина. Изначально данный элемент закрыт благодаря наличию пружины. Однако под воздействием воды пружина ослабевает, клапан открывается, создавая возможность пропускать поток воды через себя. Если же сила потока ослабевает по причине утечки, остановки функционирования насоса или ряда других причин, то перекрывающая пластина закрывается, на это воздействует пружина. Если вода не нагнетается давлением, клапан не позволяет ей двигаться обратно. Обратный клапан необходим для того, чтобы вода не вытекала обратно в колодец или другой источник воды при остановке работы насоса. Если произошли перебои с электричеством или отключился насос, то не возникнет необходимости заполнять всю систему водой повторно. При выборе данного элемента вы должны учесть, что его размер обозначается в дюймах.

Характеристики клапана

Рассматривая обратный клапан для воды для насоса, вы должны знать о том, что среди его характеристик содержится номинальный диаметр, который еще называется диаметром проходного отверстия. Этот показатель является условным и не соответствует проходному диаметру трубы. Помимо этого, вы должны учесть толщину стен трубы. Размер обратного клапана изменяются в пределах от 15 до 200 миллиметров.

Разновидности обратных клапанов

Обратный клапан для воды для насоса может иметь определенные характеристики по способу крепления. Различают данные изделия именно по этой особенности. Например, они могут быть предназначены для фиксации с помощью сварки к полипропиленовым трубам, с помощью фланцев к системе трубопровода, а также с помощью резьбовой муфты, что называется муфтовым креплением. Установка может вестись и межфланцевым способом, когда клапан зажимается между фланцами системы трубопровода.

Отличие по типу устройства

Описываемая часть системы может быть представлена клапаном или обратным затвором. Они отличаются друг от друга тем, что обратный клапан имеет золотник в качестве внутренней перегородки, тогда как у обратного затвора устанавливается круглый диск, который выполняет роль затворки. Она может быть ударной, что предполагает использование соответствующей методики закрытия, это никак не способно повлиять на работу системы. Эта составляющая клапана может быть и безударной, она закрывается достаточно мягко. Затворки выполняются из титана, бронзы, стали, латуни, неметаллических материалов или чугуна. В зависимости от способа исполнения затворки, обратные клапаны можно разделить на те, что имеют подъемный вид, шаровый, поворотный или межфланцевый. Если речь идет о подъемном обратном клапане, то под воздействием давления воды элемент поднимается, ослабляя давление пружины. Клапаны шарового типа работают на основе шара, который перекрывает поток при необходимости. Поворотный тип обратного клапана предполагает наличие откидной створки. Межфланцевый клапан имеет створку или диск, один из которых не позволяет воде идти обратно.

Виды обратного клапана

Если вы рассматриваете разновидности обратных клапанов для воды, то должны обратить внимание на V 275 Ду 15−100. Он способен, в первую очередь, защитить систему водопровода от обратного потока. Максимально допустимая температура его работы равна 250 градусам. В основе корпуса лежит латунь, допустимое давление эквивалентно 16 бар. Стоит рассмотреть и обратный клапан V6516 (Ду 50−500, Ру 10), который выполняет свои основные задачи и может быть установлен в систему трубопровода, по которой транспортируется не только обычная вода, но сточные и технические воды. Использовать данный элемент можно даже при минимальной температуре в 70 градусов, допустимое давление равно 10 бар. В основе корпуса лежит чугун. В продаже можно встретить поворотный клапан «Гранлок», который является межклассовым устройством. Допустимая температура равна 110 градусам, максимальное давление, при котором способен работать клапан, составляет 16 бар. В основе корпуса лежит нержавеющая сталь. Специалисты достаточно часто выбирают подъемный обратный фланцевый клапан серии RD50 °F. Он способен защитить систему водопровода от обратного потока, эксплуатировать его можно при широком диапазоне температур, а максимально допустимой является показатель в 350 градусов. В основе корпуса лежит сталь, максимальное давление, которое способен выдержать клапан, эквивалентно 40 бар.

Основные особенности

После того как вы поняли, насколько важно использование обратного клапана для воды, необходимо учесть, что среди преимуществ межфланцевых устройств выступает не только небольшой размер, но и незначительный вес. Их можно устанавливать горизонтально, под наклоном и вертикально. Обратный межфланцевый клапан во множестве случаев устанавливается с полипропиленовыми трубами. Их надо монтировать по направлению потока воды. При остановке работы насоса при возникновении аварийной ситуации может случиться гидроудар, который приводит к повреждению гидросистемы. В этом случае специалисты советуют использовать двухстворчатые клапаны. Когда водный поток устремляется обратно, створки не допускают проникновение жидкости, так как складываются. Диаметр подобных клапанов может изменяться в пределах от 50 до 700 миллиметров.

Характеристики обратных и шаровых клапанов

Обратный клапан для воды для насоса, цена которого достаточно приемлема, может обладать диаметром до 400 миллиметров. Его используют в тех системах, где удар затворки не повредит дальнейшей работе гидросистемы при остановке работы насоса. В гидро- и воздушных системах внушительного размера устанавливается безударный поворотные клапаны. Он отличается тем, что не требователен к загрязнению воды. Если вы задумались о том, где и как установить обратный клапан для воды, то можете использовать шаровую разновидность описываемого изделия. Она наиболее часто используется в сантехнике. Его следует устанавливать исключительно вертикально, он чувствителен к чистоте внешней среды.

Проведение установки

Обратный клапан для центробежных насосных установок при использовании байпаса является незаменимым элементом. С его помощью осуществляется перекрывание при движении жидкости по малому кругу. Установка устройства производится между всасывающими и нагнетающими трубопроводами. Отверстие обратной трубы перекрывается резиновым шаром клапана. Это действие вынуждает жидкость проходить сквозь насос.

Стоимость

Обратный клапан для погружного глубинного насоса вы сможете найти в продаже по цене от 7 до 12 долларов. Что касается шаровых клапанов, то они стоят дешевле, за одно изделие придется заплатить не больше 7 долларов. Подъемные клапаны можно приобрести за 16-19 долларов. Что касается золотниковых моделей, то в магазинах они реализуются по стоимости от 10 до 12 долларов. Если будет производиться собственноручно установка обратного клапана на воду, инструкция предварительно вами должна быть изучена. Однако первоначально необходимо ознакомиться со стоимостью. Нужно отметить, что вышеописанные цены были указаны за модели, предназначенные для бытового использования.

Они отличаются тем, что их диаметр не больше 1,5 дюйма. Что касается промышленных клапанов, то их стоимость будет увеличена в несколько десятков раз. Стоимость будет зависеть от используемых материалов, конструктивных особенностей и габаритов клапанов.

Заключение

Если не позаботиться об установке обратного клапана, то в смесителе из-за внушительного давления горячая вода непременно будет попадать в кран с холодной водой. Помимо прочего, вибрация, вызванная потоком воды, приведет к более интенсивному вращению счетчика, вызывая несуществующие траты.

fb.ru

Обратный клапан

Обратный клапан

Обратный клапан — это устройство, которое предназначено пропускать поток жидкости или газа только в одном направлении и автоматически закрываться при перемене направления потока. Применяется там, где необходимо исключить обратное течение жидкости или газа. Другими словами это вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока. Обратные клапаны пропускают жидкость или газы в одном направлении, и предотвращают её движение в противоположном направлении, действуя при этом автоматически и являясь арматурой прямого действия. Эти клапаны обычно механического действия и не требуют кого-либо физического вмешательства.

Принцип действия таков. Давление, которое создается на прямое движение по обратному клапану, выдавливает клапан в положение пропуска среды (воды или газа). Если происходит давление в другом направлении, то есть в обратном, происходит захлапывание (закрывание) клапана. При закрывании, клапан придавливает на уплотнительную резинку, которая герметично закрывает проход. Для лучшего функционирования обратного клапана, обычно на клапан воздействует пружина.

Обратные клапаны имеют в своей конструкции заслонку, которая двигается по направлению движения рабочей среды. Существуют конструкции, которые в себе имеют пластик. Для горячей воды лучше использовать клапан, конструкции которого полностью сделанный из металла.

Обратные клапаны просты в конструкции и достаточно герметичны.

Где применяется?

Применяются в трубопроводных замкнутых схемах, где происходит перекачка среды (Воды или газа). Где имеются сложные схемы и в силу разных причин возможно не желательное направление потока среды.

Где обычно их ставят?

В системах отопления и водоснабжения они занимают лидирующие позиции. Но в водоснабжении их гораздо больше. Мы их сейчас и рассмотрим.

В квартирах: Первая ситуация. Там где стоит водосчетчик, монтируется по течению после фильтра грязевика. Есть несколько причин, почему там нужен этот обратный клапан:

1. Чтобы исключить затекание горячей воды в холодную. То есть часто сталкивался с таким явлением, когда из холодного крана бежит теплая вода.

2. Исключить влияние вибрации на движение счетчика. Было обнаружено, что некоторые счетчики при вибрации в напоре начинают крутиться. Также исключают воздействия вибрации на санитарные приборы. То есть приборы ваши могут прослужить дольше. Это вибрационное давление не распространяется по трубе после обратного клапана, так как обратный клапан не пропускает вибрационное воздействие. Вибрационное воздействие это когда происходят гидроудары, созданные старым смесителем, с кранбуксовыми кранами. То есть старые краны, которые закрываются резиновыми клапанами. Эти резиновые клапана при движении воды производят резонанс и создают при этом жуткий вибрационный шум.

3. Если у Вас в квартире стоит электрический водонагреватель, то очень часто попадался такой случай, когда при использовании водонагревателя, происходил уход вашей горячей воды в стоячную горячую трубу. То есть ваши соседи могли запросто пользоваться вашей нагретой водой. Обратный клапан исключает это движение воды в сторону стояка.

4. У каждого водонагревателя на входе должен стоять обратный клапан, он служит для того, чтобы исключить движение горячей воды наоборот. То есть может возникнуть ситуация, когда из холодного крана побежит горячая вода. А может это случится, когда напор на горячем стояке будет больше чем у холодного. Как правило так и происходит.

А теперь рассмотрим случаи для загородного дома:

1. Обратный клапан ставиться в автоматической системе водоснабжения, на линии от скважинного насоса до автоматической системы водоснабжения, служит для того чтобы исключить движение воды обратно. То есть, чтобы закаченная вода вновь в скважину не возвращалась.

2. У многих стоит газовый котел или еще какой-нибудь. Если котел двух контурный, то на вход по водоснабжению необходимо поставить обратный клапан, чтобы исключить откачку воды из этого нагревательного контура.

3. Также ставиться, как и в квартире на водонагреватели, бойлеры косвенного нагрева, теплообменники и прочие водонагреватели.

Мы рассмотрели варианты, обратные клапаны, которые относятся к высокому давлению. Также существуют и воздушные клапаны для канализации (аэраторы). Также существуют обратные клапаны для канализации непосредственного пропуска бытовых отходов. И существуют обратные воздушные клапаны для вентиляции.

Все о дачном доме
        Водоснабжение
                Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
                Неисправности скважинной автоматической системы водоснабжения.
                Водозаборные скважины
                        Ремонт скважины? Узнайте нужен ли он!
                        Где бурить скважину — снаружи или внутри?
                        В каких случаях очистка скважины не имеет смысла
                        Почему в скважинах застревают насосы и как это предотвратить
                Прокладка трубопровода от скважины до дома
                100% Защита насоса от сухого хода
        Отопление
                Обучающий курс. Водяной теплый пол своими руками. Для чайников.
                Теплый водяной пол под ламинат
        Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
        Виды отопления
        Отопительные системы
        Отопительное оборудование, отопительные батареи
        Система теплых полов
                Личная статья теплых полов
                Принцип работы и схема работы теплого водяного пола
                Проектирование и монтаж теплого пола
                Водяной теплый пол своими руками
                Основные материалы для теплого водяного пола
                Технология монтажа водяного теплого пола
                Система теплых полов
                Шаг укладки и способы укладки теплого пола
                Типы водных теплых полов
        Все о теплоносителях
                Антифриз или вода?
                Виды теплоносителей (антифризов для отопления)
                Антифриз для отопления
                Как правильно разбавлять антифриз для системы отопления?
                Обнаружение и последствия протечек теплоносителей
        Как правильно выбрать отопительный котел
        Тепловой насос
                Особенности теплового насоса
                Тепловой насос принцип работы
Про радиаторы отопления
        Способы подключения радиаторов. Свойства и параметры.
        Как рассчитать колличество секций радиатора?
        Рассчет тепловой мощности и количество радиаторов
        Виды радиаторов и их особенности
Автономное водоснабжение
        Схема автономного водоснабжения
        Устройство скважины Очистка скважины своими руками
Опыт сантехника
        Подключение стиральной машины
Полезные материалы
        Редуктор давления воды
        Гидроаккумулятор. Принцип работы, назначение и настройка.
        Автоматический клапан для выпуска воздуха
        Балансировочный клапан
        Перепускной клапан
        Трехходовой клапан
                Трехходовой клапан с сервоприводом ESBE
        Терморегулятор на радиатор
        Сервопривод коллекторный. Выбор и правила подключения.
        Виды водяных фильтров. Как подобрать водяной фильтр для воды.
                Обратный осмос
        Фильтр грязевик
        Обратный клапан
        Предохранительный клапан
        Смесительный узел. Принцип работы. Назначение и расчеты.
                Расчет смесительного узла CombiMix
        Гидрострелка. Принцип работы, назначение и расчеты.
        Бойлер косвенного нагрева накопительный. Принцип работы.
        Расчет пластинчатого теплообменника
                Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
                О загрязнение теплообменников
        Водонагреватель косвенного нагрева воды
        Магнитный фильтр — защита от накипи
        Инфракрасные обогреватели
        Радиаторы. Свойства и виды отопительных приборов.
        Виды труб и их свойства
        Незаменимые инструменты сантехника
Интересные рассказы
        Страшная сказка о черном монтажнике
        Технологии очистки воды
        Как выбрать фильтр для очистки воды
        Поразмышляем о канализации
        Очистные сооружения сельского дома
Советы сантехнику
        Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
        Как подобрать насос для скважины
        Как правильно оборудовать скважину
        Водопровод на огород
        Как выбрать водонагреватель
        Пример установки оборудования для скважины
        Рекомендации по комплектации и монтажу погружных насосов
        Какой тип гидроаккумулятора водоснабжения выбрать?
        Круговорот воды в квартире
        фановая труба
        Удаление воздуха из системы отопления
Гидравлика и теплотехника
        Введение
        Что такое гидравлический расчет?
        Физические свойства жидкостей
        Гидростатическое давление
        Поговорим о сопротивлениях прохождении жидкости в трубах
        Режимы движения жидкости (ламинарный и турбулентный)
        Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
        Местные гидравлические сопротивления
        Профессиональный расчет диаметра трубы по формулам для водоснабжения
        Как подобрать насос по техническим параметрам
        Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
        Гидравлические потери в гофрированной трубе
        Теплотехника. Речь автора. Вступление
        Процессы теплообмена
        Тплопроводность материалов и потеря тепла через стену
        Как мы теряем тепло обычным воздухом?
        Законы теплового излучения. Лучистое тепло.
        Законы теплового излучения. Страница 2.
        Потеря тепла через окно
        Факторы теплопотерь дома
        Начни свое дело в сфере систем водоснабжения и отопления
        Вопрос по расчету гидравлики
Конструктор водяного отопления
        Диаметр трубопроводов, скорость течения и расход теплоносителя.
        Вычисляем диаметр трубы для отопления
        Расчет потерь тепла через радиатор
        Мощность радиатора отопления
        Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
        Расчет теплопотерь через ограждающие конструкции
                Найти теплопотери через чердак и узнать температуру на чердаке
        Подбираем циркуляционный насос для отопления
        Перенос тепловой энергии по трубам
        Расчет гидравлического сопротивления в системе отопления
        Распределение расхода и тепла по трубам. Абсолютные схемы.
        Расчет сложной попутной системы отопления
                Расчет отопления. Популярный миф
                Расчет отопления одной ветки по длине и КМС
                Расчет отопления. Подбор насоса и диаметров
                Расчет отопления. Двухтрубная тупиковая
                Расчет отопления. Однотрубная последовательная
                Расчет отопления. Двухтрубная попутная
        Расчет естественной циркуляции. Гравитационный напор
        Расчет гидравлического удара
        Сколько выделяется тепла трубами?
        Собираем котельную от А до Я…
        Система отопления расчет
        Онлайн калькулятор Программа расчет Теплопотерь помещения
        Гидравлический расчет трубопроводов
                История и возможности программы — введение
                Как в программе сделать расчет одной ветки
                Расчет угла КМС отвода
                Расчет КМС систем отопления и водоснабжения
                Разветвление трубопровода – расчет
                Как в программе рассчитать однотрубную систему отопления
                Как в программе рассчитать двухтрубную систему отопления
                Как в программе рассчитать расход радиатора в системе отопления
                Перерасчет мощности радиаторов
                Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
                Расчет гидравлического разделителя (гидрострелка) в программе
                Расчет комбинированной цепи систем отопления и водоснабжения
                Расчет теплопотерь через ограждающие конструкции
                Гидравлические потери в гофрированной трубе
        Гидравлический расчет в трехмерном пространстве
                Интерфейс и управление в программе
                Три закона/фактора по подбору диаметров и насосов
                Расчет водоснабжения с самовсасывающим насосом
                Расчет диаметров от центрального водоснабжения
                Расчет водоснабжения частного дома
                Расчет гидрострелки и коллектора
                Расчет Гидрострелки со множеством соединений
                Расчет двух котлов в системе отопления
                Расчет однотрубной системы отопления
                Расчет двухтрубной системы отопления
                Расчет петли Тихельмана
                Расчет двухтрубной лучевой разводки
                Расчет двухтрубной вертикальной системы отопления
                Расчет однотрубной вертикальной системы отопления
                Расчет теплого водяного пола и смесительных узлов
                Рециркуляция горячего водоснабжения
                Балансировочная настройка радиаторов
                Расчет отопления с естественной циркуляцией
                Лучевая разводка системы отопления
                Петля Тихельмана – двухтрубная попутная
                Гидравлический расчет двух котлов с гидрострелкой
                Система отопления (не Стандарт) — Другая схема обвязки
                Гидравлический расчет многопатрубковых гидрострелок
                Радиаторная смешенная система отопления — попутная с тупиков
                Терморегуляция систем отопления
        Разветвление трубопровода – расчет
        Гидравлический расчет по разветвлению трубопровода
        Расчет насоса для водоснабжения
        Расчет контуров теплого водяного пола
        Гидравлический расчет отопления. Однотрубная система
        Гидравлический расчет отопления. Двухтрубная тупиковая
        Бюджетный вариант однотрубной системы отопления частного дома
        Расчет дроссельной шайбы
        Что такое КМС?
Конструктор технических проблем
        Температурное расширение и удлинение трубопровода из различных материалов
Требования СНиП ГОСТы
        Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику
—
Сантехник — ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

infobos.ru

Обратный клапан и его применение

Обратный клапан применяют для придания внутренней среде требуемого направления, причем оно является единственным, что сделано с целью исключения возможности движения имеющейся среды в обратном направлении. Данный вид арматуры представлен в нескольких видах. Обратный клапан может быть поворотным и подъемным.

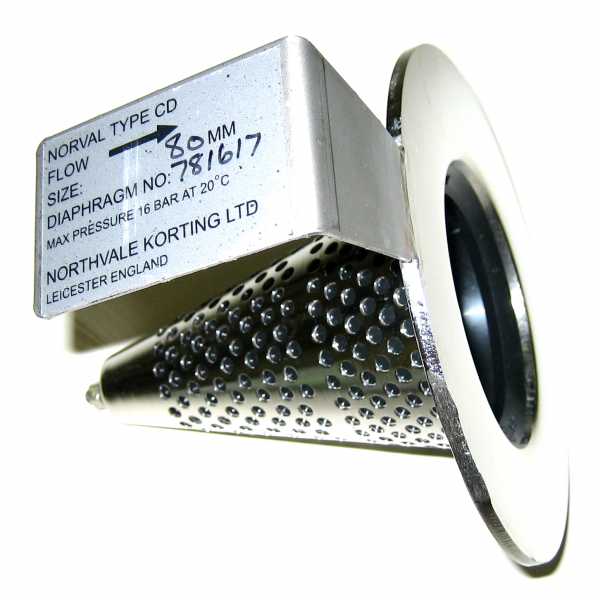

Для нефтебазовых и водозаборных приспособлений используется клапан с сеткой, его еще называют приемным. Установка данного вида арматуры всегда осуществляется в единственном направлении. Повышение чувствительности клапана к изменению потока среды возможно благодаря тому, что тарелка оснащена грузом или пружиной. Однако это может стать причиной потери напора, а также повышенного расхода энергии, которая требуется для перемещения внутренней среды трубопровода. В ряде случаев он обязан допускать циркуляцию теплоносителя естественным образом. В таких устройствах полное запирание происходит при обратном потоке, который выше расчетного. Однако циркуляция в данном случае не прекращается, так как в диске элемента имеется маленькое отверстие, которое и берет на себя ответственность за необходимое циркулирование среды внутри трубопровода.

Иногда обратный клапан применим в качестве невозвратно-запорной арматуры. Эта возможность реализована за счет того, что устройство снабжено шпинделем или иным элементом, позволяющим притиснуть тарелку к седлу, тем самым зафиксировав его. Подъемные клапаны намного проще в конструктивном плане, чем поворотные, однако при этом в надежности и герметичности они абсолютно идентичны. Недостаток этого типа устройств состоит в том, что при работе в загрязненной среде иногда случается заедание затвора. Подъемные обратные клапаны используются для относительно небольших диаметров прохода и чистых сред. В прочих случаях вполне целесообразно использовать поворотный тип.

Обратный клапан вентиляции предназначается для перекрытия сечения воздуховода в автоматическом режиме при отключении вентилятора. Принцип действия данных устройств – гравитационный. Створки клапанов открываются под влиянием потока воздуха, а при прекращении его подачи возвращаются в первозданное положение также в автоматическом режиме. Подобный принцип действия служит ограничением для применения этого вида: на горизонтальном участке он должен быть обязательно установлен при четком ориентировании «верх-низ» устройства, а на вертикальном его применяют только в случае направления потока вверх. К этому виду арматуры не принято предъявлять требований по герметичности.

В других сферах тоже применим обратный клапан. Канализация использует его для перекрытия движения потока в обратном направлении в случае засорения труб разнообразными стоками. Разные виды устройств предназначены для разных типов труб, это позволяет добиться необходимого эффекта в каждой конкретной ситуации.

Производят обратные клапаны из разных материалов. Конкретный тип подбирается исходя из того, с каким видом труб он стыкуется.
