Объем и высота канализационного кольца колодца✍: стандартные размеры и расчеты

На чтение 7 мин Просмотров 7.1к. Опубликовано Обновлено

Железобетонные кольца – популярный строительный материал, который часто используют при сооружении автономных канализационных систем. Из них собирают колодцы для слива стоков, где последние частично перерабатываются. Изготавливают кольца методом литья в формы. В качестве исходного материала используют бетонный раствор. Предварительно в формы закладывают армирующий каркас из стальной арматуры, которую собирают в виде решетки.

Виды бетонных колец

Стандартное ЖБ кольцо

Производители предлагают расширенный ассортимент бетонных изделий. Два-три десятка лет тому назад этот материал представлялся в единственном экземпляре – сплошные кольца с плоскими торцами. Их монтаж производился с применением цементно-песчаной смеси, которую использовали в качестве кладочного раствора. Скрепляли элементы между собой металлическими скобами.

Сегодня на рынке можно приобрести :

  • С замковым (фальцевым) соединением. Верхний торец представляет собой фальц с внутренней выемкой, нижний — с внешней. При установке друг на друга происходит плотное примыкание фальц. Чтобы увеличить герметичность места соединения, между ними укладывают уплотнитель в виде резинового жгута или вспененного полимера.
  • Фильтрационные. Бетонные кольца, по всей плоскости которых сделана перфорация в виде сквозных отверстий. Такие изделия используют для формирования фильтрационных колодцев, в которые сливается осветленная (очищенная) вода. Она проходит сквозь отверстия, проникая в грунт.
  • Доборные. Это нестандартной высоты канализационные кольца, которые используют, если стандартных колец не хватает, чтобы обеспечить требуемую высоту колодца. Они на рынке представлены с плоскими и фальцевыми торцами.

Производители ЖБИ предлагают к кольцам дополнительные элементы: днища для колодцев и крышки с отверстиями для люков и вентиляционных патрубков. Оба элемента производят в соответствии с диаметрами железобетонных колец.

Маркировка изделий

Все канализационные кольца и дополнительные элементы имеют стандартную маркировку:

  • КС – кольцо стеновое;
  • ПД или ПН – плита днища;
  • ПП или ПК – плита перекрытия.

Кроме буквенного обозначения в маркировке присутствуют и цифры. К примеру, КС 10-9:

  • «10» — это внутренний диаметр в дециметрах, то есть это 1 м;
  • «9» — это высота изделия (дм), то есть 90 см или 0,9 м.

Производители добавляют к маркировке еще одно буквенное значение. Оно обозначает проницаемость бетона. Нормальная проницаемость обозначается – Н, пониженная – П, особо низкая – О.

Кроме такой разновидности маркировки, есть классификация, которая делит бетонные кольца по назначению.

Из каких колец делают канализационные колодцы для частного дома?

Марку КС обычно используют для сооружения небольших по размерам колодцев. Поэтому они подходят для возведения бытовых канализационных конструкций.

Другие марки:

  • КО — кольцо, используемое в качестве опорной части колодезного сооружения, укладывают в нижнюю часть собираемой конструкции;
  • КВГ — можно использовать для строительства колодцев, предназначенных для проводки газо- или водопровода.
  • КЛК используются для возведения колодцев для ливневой канализации, сооружаемой внутри города;
  • КФК используют для септиков и фекальных сисием.

Отличаются все виды бетонных колец друг от друга маркой бетонного раствора, а также степенью проницаемости исходного материала. Изделия «КВГ» не подвергаются в процессе эксплуатации влажностным нагрузкам. Их изготавливают из бетона с особо низкой проницаемостью, что снижает цену изделия.

Производители предлагают кольца с дном. Маркируются элементы этого типа как ДК. При создании герметичной колодезной конструкции такие изделия укладывают в самый низ. Отпадает необходимость укладывать днище и герметизировать стык между ним и нижним кольцом.

Стандартные размеры и объем

В бетонных кольцах стандартизированы три размерных параметра: внутренний диаметр, высота и толщина стенок. В таблице указаны эти параметры, плюс вес изделий.

НаименованиеРазмерные параметры, ммМасса, кг
диаметрвысотатолщина стенки
КС 7-17001008046
КС 7-1,57001508068
КС 7-3,570035080140
КС 7-570050080230
КС 7-670060080275
КС 7-970090080410
КС 7-10700100080457
КС 10-5100050080320
КС 10-6100060080340
КС 10-9100090080640
КС 12-1012001000801050
КС 15-6150060090900
КС 15-91500900901350
КС 20-620006001001550
КС 20-920009001002300

Валера

Голос строительного гуру

Задать вопрос

Если последняя цифра в маркировке бетонных изделий не стоит, высота по умолчанию 90 см. Все остальные значения высоты указываются обязательно.

Объем бетонного кольца

К объему колец канализационных колодцев подходят, как к расчету объема цилиндра — умножением высоты изделия на площадь сечения. Последний показатель рассчитывается по формуле:

S=πD²/4=3,14D²/4.

К примеру, для кольца марки КС 10-9, где диаметр равен 1 м, высота 0,9 м:

S=3,14х1²/4=0,785 м² — это площадь сечения.

V=SxH, где Н — высота кольца. Получается: V=0,785х0,9=0,7 м³ — это объем кольца марки КС 10-9.

Расчет объема канализационного колодца для дома

Канализационная система рассчитывается с учетом стоков, которые сливаются в сборный железобетонный колодец. Чем их больше, тем больше должна быть емкость. Для расчета потребуется три параметра:

  • количество людей, постоянно проживающих в доме;
  • суточная норма, которая приходится на одного человека — этот показатель стандартный, в СНиПах и СанПиНах указано 200 литров в сутки или 0,2 м³/сут.;
  • время, за которое бактерии перерабатывают органику — этот показатель также является стандартным – 3 суток.
Минимальные объемы

Обозначенные значения надо перемножить между собой. Конечный показатель – требуемый объем канализационного колодца. К примеру, если в доме постоянно проживает 3 человека:

V=3х0,2х3=1,8 м³.

Чтобы получить такой объем бетонного резервуара, надо полученное значение разделить на объем одного кольца. К примеру, с той же маркой КС 10-9:

1,8:0,7=2,57, округляем в большую сторону, получается – 3 кольца.

Необходимо учитывать и тот момент, что канализационная труба вводиться в колодец на определенном расстоянии от верхнего торца верхнего элемента. Этот показатель не должен быть меньше 30 см. И этот объем надо будет учитывать, рассчитывая количество бетонных изделий.

В некоторых регионах проблематично делать большие заглубления. Этому препятствует вечная мерзлота или высокий уровень грунтовых вод. В данном случае стараются установить железобетонные кольца большего диаметра.

К примеру, если выбраны кольца КС 20-9, объем одного элемента – 2,8 м³. То есть для дома, где проживает 3 человека, одного кольца более чем предостаточно. Копать под него глубокий котлован не надо, максимально он заглубляется на 70-80 см. Это упрощает строительные работы и снижает бюджет. Поэтому очень важно сначала провести все расчеты, а затем переходить к строительным работам и приобретению материалов.

Пример схемы переливного септика:

Объем кольца ЖБИ с рекомендациями к применению

Базовые характеристики

  • Высота: 90 см;
  • Наружный диаметр: 118 см;
  • Внутренний диаметр: 100;
  • Толщина стенки: 9 см;
  • Объем: 0,706858 м3. (0,7 м3)



Не очень популярный товар, однако зря.Постараемся объяснить почему.Естественно спрос на данное кольцо не превышает планку среднего, в таблице размеров оно на последнем месте если не брать в расчет укороченные варианты.Основная масса заказов приходится на обустройство питьевых колодцев, либо для полива огорода.Очень редко люди берутся ставить его для осушения участка.Во-первых, это ограниченное число мест(где грунтовая вода в жару буквально под ногами), а во-вторых, не является первой необходимостью. Как можно увидеть примеров минусов в упрек метровых достаточно.Разберем плюсы.

На первом месте наравне с ценой, ошибочное мнение о размерах.Правило конечно работает, но рискну предположить впитывание отходов в грунт не на 100 % зависит от площади точки соприкосновения.Все мы знаем, что такое баня.В теории можно предположить как деды закапывали небольшие бочки лет 30 назад, которые и по сей день сухие.А ведь мыльная вода далеко не редкость в процессе мытья.

Мы подводим к тому, что бюджетные варианты, какими считаются метровые, при нужном грунте вполне себе достойно, если конечно же вы планируете делать сливную яму из двух стопок(он же септик)Как накопительная часть, первый колодец из трех метровых колец это очень даже прилично.

Как правило в своем большинстве грунт имеет хорошую пропускную способность, но увы попадаются и жесткие слои, поэтому быть уверенным нельзя.В любом случае во второй колодец сливается относительно чистая жидкость.Может звучать навязчиво, но три стопки метровых колец, настоящее очистное сооружение.Не обязательно делать тройные, можно сделать первую 3 элемента, вторую и третью по два.И так далее по желанию.Как минимум обдумать можно.Примерно такой вариант мы описали в септике ромашка, где подробно описали принцип работы тройного перелива.

Подведем итог:

В каком случае подойдут ЖБИ бетонные кольца КС 10-9

  •  Вы ищите бюджетный вариант для септика под ключ в Новосибирске;
  •  Хотите переливной септик, но переплачивать не готовы;
  •  Знаете что у вас грунт 60-70% песка и уверены что вода уходит быстро;
  •  У соседей сделано также и прекрасно работает;
  •  Ваш дом используется только для летнего проживания;
  •  Живете круглый год, но понимаете что пользуетесь в меру;
  •  Вам не лень сортировать жиры в специальных контейнерах;
  •  Планируете выкопать септик своими силами и заказать только самогруз;

Некоторые пункты покажутся вам неприемлемыми для себя, однако прошу учесть тот факт, что все люди живут в разных условиях и у каждого свой взгляд на вещи.

Как рассчитать объем септика из бетонных колец

Категория: Блог.

Перед тем, как купить бетонные кольца, совершенно не лишним будет рассчитать необходимый объём септика из бетонных колец. Есть множество способов провести такой расчет, но необходимо понимать, что каждый из них позволяет получить результат с разной степенью приближенности. Это связано, прежде всего, с тем, что каждый из них в качестве исходных данных принимает для расчета усредненное значение водопотребления на одного проживающего в доме человека, по вполне понятным причинам, это значение может серьёзно отличаться, как в меньшую, так и большую сторону. Тем не менее, нормой считается 300-350 литров стоков на одного проживающего в день, однако использовать эти значения напрямую в расчете мы не рекомендуем, по крайней мере, не проведя дополнительного анализа.

Давайте рассмотрим основные аспекты, влияющие на выбор необходимого объёма септика из бетонных колец, а также выберем кольца жби для строительства такого септика.

 Формула расчета септика из бетонных колец

V = n * Q * 3/1000
Значения элементов:
V – объем септика в м3;
n – количество потребителей, постоянно проживающих в доме;
Q – расход воды на одного проживающего, в сутки;

3 – длительность в днях цикла очистки сточных вод (согласно СНиП).

Это весьма упрощенный вариант, но его точности вполне достаточно для выбора объема септика для частного дома. Например, исходя из наиболее частых случаев, для 3-х постоянно проживающих человек в доме вполне достаточно  септика из 3-х бетонных колец 1,5 м серии КС15-9, при потреблении 400 литров воды в сутки, и даже остается некоторый запас по емкости сооружения. К сожалению, из подобного расчета явно не видно, что речь идет только об объёме приемной камеры бетонного септика (которая герметична, изолирована от грунта, в частности — используется днище септика из бетонных колец ПН15). Этот расчет нельзя использовать для выгребных ям.  Ведь, во-первых — способность грунта под дном такой ямы отфильтровывать взвесь быстро снизится, во-вторых, не будет выполняться требование СанПин о минимум 3-х днях, для очистки стоков.

Поскольку производится расчет именно септика, в конструкцию которого обязательно включается несколько переливных емкостей и дренажный колодец, либо поле фильтрации. то полученный результат из расчета следует разбить минимум на две емкости. Этим Вы не только продлите срок службы строящегося септика и дренажного колодца, но и обеспечите более качественную очистку стоков, а также сократите до минимума необходимость откачки ила.



Метки: Бетонные кольца

Объем бетонного кольца


Разбираемся, как рассчитать объем бетонного кольца для обустройства колодца на участке

Этот вопрос чаще посещает тех, кто связан со стройкой, ремонтом или обустройством загородных участков, однако случается и такое, что и рядовому обывателю приходится искать на него ответ. В нашей статье мы постараемся помочь вам в этом, расскажем не только о самих формулах и расчетах, но немного поговорим о самих бетонных кольцах.

Яму под колодец делают после его окончательного проектирования

Кольца железобетонные

Железобетонные кольца — это специальные конструкции для устройства колодцев разного калибра, которые чаще всего используются на наружных сетях водоснабжения и водоотведения.

Производство стандартных изделий выполняется в заводских условиях из высококачественного бетона в строгом соблюдении ГОСТа «Железобетонные сантехнические сооружения».

Процесс производства колец из бетона не представляет особой сложности, для этого нужны:

  • Армированная сталь диаметром до 10 мм.
  • Бетон высокого качества.
  • Форма для отливки.

Железобетонные изделия для устройства колодцев выпускаются стандартных размеров с маркировкой, отражающей назначение кольца и его типоразмер. О разновидностях мы расскажем чуть ниже.

Что же касается того, как высчитывается цена каждого конкретного изделия то здесь необходимо понимать, сколько кубов в бетонном кольце, собственно, чем больше, тем и стоимость выше.

Расчет железобетонного опорного кольца

Зная размер изделия несложно подсчитать объем бетона в ж-б кольце, который необходим для его изготовления.

Но так как существует множество различных вариантов на строительном рынке, возьмем, к примеру, опорное кольцо КО 6 — объем бетона изделия рассчитывается так:

  • Для начала нам необходимо записать параметры (габариты), в данном случае они будут равны следующим показателям — 840 х 580 х 70 мм.
  • Вычислим площадь круга большего диаметра по формуле — ¼ П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Где П = 3,14, а d – это наружный диаметр (в нашем случае 840 мм). Переводим все в метры.
  • Теперь по этой же формуле высчитываем площадь круга с внутренним диаметром – ¼ х 3,14 х (0,58 х 0,58) = 0,264074 м2.
  • Узнаем площадь самого изделия, для этого нужно из площади круга с наружным диаметром вычесть площадь с внутренним диаметром 0,553896 — 0,264074 = 0,289822 м2.
  • Умножив площадь на высоту, узнаем его объем — 0,289822 х 0,07 = 0,02028754 м3.

Итак, на кольцо опорное КО 6 объем бетона мы рассчитали, как вы сами видите, ничего сложного в этом нет, главное – знать формулу и параметры изделия. Однако расчеты производить всегда проще, нежели возводить колодец своими руками, тут нужна специальная техника.

Как минимум, требуется кран, способный поднимать груз весом в полтонны или даже тонну (на фото)

Разновидности железобетонных изделий для колодцев

Приведем параметры всех типов выпускаемых колец для наглядности (параметры будут описаны в следующем порядке – высота, толщина стенки, внутренний диаметр и масса):

На рисунке указаны важные параметры, которые помогут производить расчеты

Примечание! Маркировка КС означает следующее – кольцо стеновое.

  • КС-7-1, 10 см, 8 см, 70 см, 46 кг.
  • КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
  • КС-7-3, 30 см, 8 см, 70 см, 140 кг.
  • КС-7-5, 50 см, 8 см, 70 см, 230 кг.
  • КС-7-6, 60 см, 8 см, 70 см, 250 кг.
  • КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Изделия с небольшой высотой называются доборными

  • КС-7-10, 100 см, 8 см, 70 см, 457 кг.
  • КС-10-5, 50 см, 8 см, 100 см, 320 кг.
  • КС-10-6, 60 см, 8 см, 100 см, 340 кг.
  • КС-10-9, 90 см, 8 см, 100 см, 640 кг.
  • КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
  • КС-15-6, 60 см, 9 см, 150 см, 900 кг.
  • КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
  • КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
  • КС-20-9, 90 см, 10 см, 200 см, 2300 кг.

Широкое разнообразие колец позволяет без труда обустроить колодец нужного габарита

Обратите внимание на наличие армированных ушек у изделий весом более 100 килограмм.

Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:

  • Высота-60 см.
  • Внутренний диаметр-100 см.

Существуют изделия и с маркировкой КО (кольцо опорное), эти изделия встречаются в следующем варианте:

  • КО-6, высота-7 см, внутренний диаметр – 58 см, наружный диаметр – 84 см, масса – 60 кг.

Еще одна модификация – подкладка под люк колодцев (кольцо К 1а объем бетона которого рассчитывается по нижеуказанным параметрам):

  • К — 1а, высота -18 см, внутренний диаметр – 58 см, наружный диаметр – 100 см, масса – 160 кг.

Маркировка ПП означает — плита перекрытия

Доборные изделия позволяют более точно регулировать высоту колодца, в некоторых случаях выравнивания в уровень с землей, в других – делая их более заметными. Монтаж подкладочных бетонных элементов на плиту покрытия колодца поможет приподнять люк над ее поверхностью.

Благодаря этому исключается:

  • Затекание дождевых и талых вод в колодец.
  • Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
  • Затопления самого люка.

Одним из важных параметров подобного изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.

Совет! Зачастую может наткнуться на объявления о продаже б/у бетонных изделий, в том числе и стеновых опор для колодца, вам наш совет – прежде чем покупать, изучите товар. В особенности осмотрите внутренние стенки, на которых могут быть видны неровности и разные оттенки бетона (так заделывают трещины недобросовестные продавцы).

Вывод

Надеемся, что вышеизложенная инструкция поможет вам найти правильный ответ на поставленный вопрос. Если же возникнут какие-либо затруднения в этом процессе, вы всегда можете воспользоваться бесплатным электронным калькулятором, который можно найти в интернете.

В представленных видео в этой статье вы найдете дополнительную информацию по данной теме.

загрузка…

masterabetona.ru

Объем кольца: 7 преимуществ железобетона

Выбирать бетонное кольцо следует в зависимости от целей, для которых оно будет применяться Правильно оборудованная система канализации – залог полноценного комфорта. Даже на небольшом дачном участке можно пользоваться всеми благами цивилизации, оборудовав на участке выгребную яму из бетонных колец разного диаметра.

Содержание:

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

При выборе колец для выгребной ямы стоит учитывать количество людей, проживающих в доме

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

  • Длительный срок эксплуатации изделия;
  • Устойчивы к нагрузкам;
  • Не пропускают влагу;
  • Простота монтажа и эксплуатации;
  • Невысокая стоимость;
  • Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
  • Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

Перед покупкой ЖБ-колец нужно проверить их на наличие трещин

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

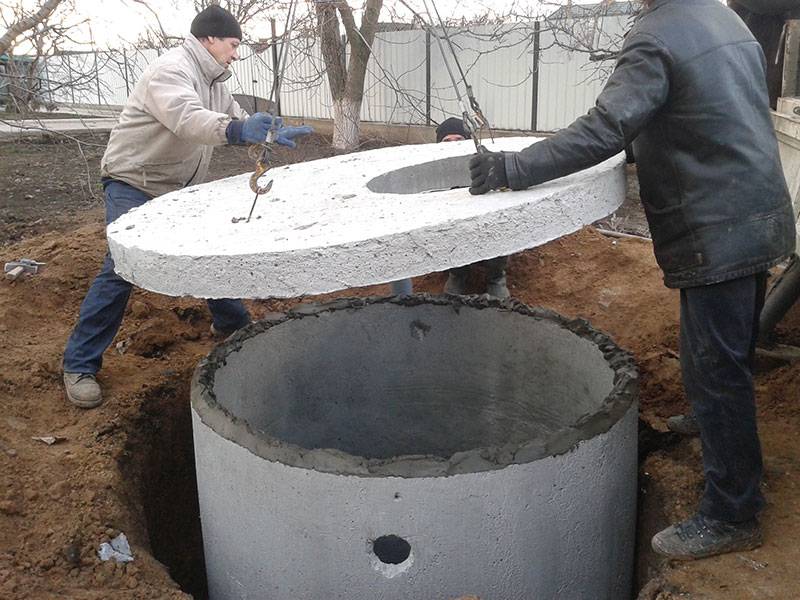

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

Яму для бетонных колец лучше всего копать с помощью экскаватора

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Выгребную яму без дна можно устанавливать в тех местах, где нет подземных вод

Как монтировать септик из ЖБ-колец:

  1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
  2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
  3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
  4. Стыки между кольцами заделать раствором цемента с песком.
  5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
  6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
  7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
  8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Как посчитать объем кольца (видео)

Работа железобетонного септика во многом зависит от качества материалов, из которого он изготовлен. Все элементы в обязательном порядке должны иметь правильную маркировку. Соблюдая все нюансы и технологии монтажа, сточная яма прослужит довольно долго.

homeli.ru

Объем железобетонных колец

Кольца из железобетона чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородной территории приходится делать кольцо своими руками. Для этого необходимо знать формулы, по которым производится расчет, особенности бетонных изделий. Продукцию, выпускаемую для колодца, маркируют согласно требованиям государственных стандартов. Маркировка представляет собой символы, указанные на кольцах, по которым можно идентифицировать информацию о размере и массе материалов.

Для каждого бетонного изделия, выпущенного по требованиям госстандартов, предусмотрены испытания, которые позволяют подтвердить качество, заявленные эксплуатационные характеристики и устойчивость продукции к воздействию негативных факторов. При подведении итогов специалисты учитывают водонепроницаемость, морозоустойчивость, влагопоглощение, прочность на сжатие.

Кольца из железобетона

Кольца из железобетона представляют собой специальные изделия, предназначенные для обустройства колодцев, применяемых в системах водоснабжения, а также отведения воды. Проще всего поручить работу над канализационной системой частного дома одной из фирм. Однако необходимо заранее посчитать, какая сумма на это уйдет. Если вы хотите сэкономить, то можно сделать канализацию, которая будет основана на бетонном кольце, самостоятельно. Производство таких изделий осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются высококачественные материалы, КЦД. Изготовление продукции подразумевает применение специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных стройматериалах такого типа указана маркировка, определяющая их назначение, типоразмер. Если говорить о том, как рассчитать стоимость того или иного изделия, для этого важно учитывать объем колец. Чем этот показатель выше, тем дороже и материал.

Разновидности колодезных деталей

Колодезные днища КЦД 10а.

Колодезные днища КЦД 10а — необходимая деталь сборного септика. От качества их изготовления и правильности установки зависит долговечность изделия. Днище КЦД 10а выпускают в виде монолитной плиты из железобетона с несколькими специальными петлями. В продаже представлены днища разного диаметра. Донышко КЦД 10а производят согласно утвержденному стандарту. Габариты КЦД рассчитаны так, чтобы днище выдерживало нагрузки жидкости, которая скапливается в емкости. При этом производители принимают во внимание возможную подвижность почвы и воздействие подземных вод. КЦД подбираются по диаметру других колодезных деталей – колец КЦ, крышек и пр.

Примеры параметров нескольких видов колец КЦ (высота и вес изделий КС):

  • КС-7-1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров, сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.

У материалов КС, КЦ, вес которых превышает сто килограммов, должны быть специальные ушки. Изделие, которое имеет маркировку, например, КС10-6, называют стеновым. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Продукция, промаркированная КО6, имеет высоту в семь сантиметров, внутренний диаметр – пятьдесят восемь см, нар. диаметр – восемьдесят четыре см, вес – шестьдесят кг. Опорные изделия К06 также используются при проведении работ на участках.

Бетонные КЦ (КО6, КС10) позволяют точнее определять высоту емкости. Можно выравнивать ее с поверхностью земли или сделать так, чтобы кольца были выше уровня почвы. Монтаж бетонных деталей на специальную плиту позволит приподнять колодезный люк. За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Важными при проведении расчетов для КЦ являются объемы колец. Кубический метр является основной единицей измерения.

Расчет опорного элемента из железобетона

Параметры для расчета объема бетонных колец.

Чтобы определить параметры изготовления колодезных элементов и других деталей из железобетона, необходимо для начала вычислить себестоимость их производства. Для проведения подсчетов понадобятся исходные данные: показатель объема бетонной смеси на создание колец, колодезного днища, крышки; общий расход арматуры и количество армирующей сетки на каждый элемент. Расход бетонного раствора на колодезное кольцо определяют следующим образом:

  1. Прежде всего, следует выписать параметры.
  2. Затем вычисляют площадь окружности (наружный диаметр). Для этого используют формулу подсчета (¼ П d2). П обозначает 3,14, d – нар. диаметр. Необходимо перевести числа в значение метра.
  3. После этого при помощи вышеуказанной формулы высчитывают площадь окружности (внутренний диаметр).
  4. Площадь бетонного изделия определяют следующим образом: из значения площади окружности с нар. диаметром вычитают площадь окружности с внут. диаметром.
  5. Чтобы определить объем, нужно перемножить высоту и площадь.

Если у вас возникнут трудности при подсчете, вы можете прибегнуть к использованию калькулятора.

Заключение

Септики, тоннели, системы для отвода жидкостей – основные строительные объекты, при монтаже которых используются кольца из бетона. Широкое распространение эти элементы получили в области устройства колодезных емкостей разного назначения.

kladembeton.ru

Выгребная яма из бетонных колец: как соорудить двухкамерный отстойник

Выгребная яма без дна — простейшее канализационное сооружение, уместное на любой даче. Сделать такое устройство под силу даже самому зеленому новичку-строителю. Однако двухкамерная выгребная яма из бетонных колец, создание которой не намного сложнее, решает проблему удаления сточных вод несколько эффективнее.

Принцип устройства и работы такой конструкции

Для облицовки стен обычной выгребной ямы без дна готовые бетонные кольца подходят прекрасно. Их нужно просто опустить на дно, а затем заделать швы и провести гидроизоляционные работы. Это проще, чем бетонировать стены выгребной ямы или класть кирпич. Такие канализационные устройства превосходно подойдут для дачи, которая используется только летом, по выходным да в праздничные дни. Если же объем стоков превышает кубометр в сутки, стоит подумать о сооружении двухкамерного устройства.

При этом объем работ возрастет минимум в два раза, поскольку придется фактически выкопать две ямы, забетонировать дно в одной из них, в другой устроить дренаж и т. д.

В результате эффективность переработки сточных вод возрастет в несколько раз. Сначала отходы человеческой жизнедеятельности будут попадать в первую яму, дно которой тщательно забетонировано. В этом отделении твердые частицы осядут на дне, медленно перерабатываясь в процессе брожения и превращаясь в ил. Эту часть выгребной ямы из бетонных колец необходимо периодически чистить.

Совет: Чтобы улучшить переработку твердых отходов, в отстойник добавляют культуры специальных анаэробных бактерий. При этом нужно помнить, что такие организмы не переносят присутствия в воде хлорсодержащих компонентов.

Отстойник соединяется наклонной трубой со вторым отделением выгребной ямы, которая представляет собой дренажный колодец. Дно этой ямы не бетонируют, а засыпают слоем дренажа. Сточные воды, частично очищенные в первом отделении, проходят естественную доочистку и поступают в грунт. Такая выгребная яма нуждается в услугах ассенизаторов гораздо реже, чем обычная, при этом вероятность загрязнения грунта сточными водами существенно снижается.

Несколько слов о бетонных кольцах

Типовые бетонные кольца для выгребной ямы удобны еще и тем, что можно без труда рассчитать объем будущего септика, умножив площадь окружности кольца на его высоту. Первая цифра, указанная при маркировке бетонного изделия, означает диаметр кольца в дециметрах, а вторая — его высоту.

Например:

  • КС-10,9 — это кольцо диаметром 1 метр и высотой 90 см. Его объем равен 0,71 куб. м.;
  • КС-15,9 — это кольцо диаметром 1,5 метра и высотой 90 см. Его объем равен 1,59 куб. м.;
  • КС-20,9 — это кольцо диаметром 2 метра и высотой 90 см. Его объем равен 2,83 куб. м.

Отверстия для канализационных труб в бетонном кольце можно сделать перфоратором

Помимо бетонных колец следует приобрести перекрытие, поскольку выгребная яма должна быть надежно закрыта. Для двухкамерного септика понадобится два перекрытия. При их изготовлении делают круглое отверстие, чтобы обеспечить доступ для очистки. Закрывают отверстие специальным люком, который также следует приобрести.

Проведение монтажных работ

Перед началом строительных работ следует составить подробный план и выбрать подходящее место. Помимо желания сохранить эстетичный вид ландшафта следует учесть, что выгребная яма должна располагаться:

  • не менее, чем в пяти метрах от жилого дома;
  • не менее, чем в 30 метрах от источника питьевой воды;
  • в месте, доступном для въезда спецтранспорта ассенизаторов.

Обратите внимание: Выбирая подходящее место для выгребной ямы, следует учитывать не только расположение собственного дома, колодца или скважины, необходимо позаботиться, чтобы канализация находилась на достаточном расстоянии от соседних зданий и сооружений.

Чтобы сделать двухкамерную выгребную яму из бетонных колец, необходимо:

  • Выкопать в подходящем месте два котлована (иногда достаточно одного просторного котлована).
  • Забетонировать дно котлована, в котором будет сооружен отстойник. После высыхания в бетоне почти неизбежно образуются трещины, которые обязательно следует заделать, чтобы обеспечить достаточную герметичность. Этот этап займет примерно неделю или немного больше.

Совет: Чтобы избежать бетонирования дна ямы, следует купить бетонное кольцо, дно в котором уже устроено.

  • Установить бетонные кольца в яму.
  • Произвести тщательную заделку швов и гидроизоляцию сооружения, например, с помощью цементного раствора и жидкого стекла, битума и т.п.

Опускать бетонные кольца в котлован следует осторожно, чтобы не повредить конструкцию Места соединения бетонных колец нужно тщательно заделать и обработать слоем гидроизоляции
  • Установить бетонные кольца на дно второго котлована.
  • Уложить на дно слой дренажа: щебень, битый кирпич и т.п.
  • Проложить канализационные трубы, которые подведены к дому, а также соединяющие отделения выгребной ямы между собой.

Совет: Уклон, под которым прокладывают канализационные трубы, должен составлять примерно 2-3%, а глубина траншеи должна быть не менее 80 см, чтобы предотвратить промерзание конструкции в зимний период.

  • Провести проверку герметичности конструкции, исправить выявленные недочеты.
  • Установить перекрытия с люком и вентиляционным отверстием над каждым отделением выгребной ямы.
  • Произвести засыпку конструкции грунтом.

Выгребная яма такого типа гораздо удобнее обычной, повышенные затраты на ее сооружение вскоре окупятся.

aqua-rmnt.com

Внутренний объем бетонных колец. Объем железобетонных колец

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Диаметр кольца: мм внутренний.

Объем бетона на производство кольца

Толщина стенок кольца: 70 мм. Основное назначение удлинение ЖБ септика. Также используется как. В некоторых случаях если нужно сделать.

КС реальное фото.

Разбираемся, как рассчитать объем бетонного кольца для обустройства колодца на участке

Всегда в наличии. Лучше подходит для полимерпесчаного люка. Маленький объем ,низкая область применения. Заказать КС Все о КС Бетонное кольцо КС Диаметр кольца: мм наружний.

Размеры железобетонных колец. Таблицы согласно ГОСТ

Высота: мм Объем бетона: 0. Возможно использование в качестве сборной бетонной трубы, канал для воды под въезд из-за относительно небольшого размера ребра жесткости это позволяют. Так же как и КС возможна ручная транспортировка. Закажите КС Для мобильных устройств. ЖБИ бетонные кольца.

Стандартная высота колец — 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до см. Толщина бетонной стенки см.

Крышки для колодцев

Прочность конструкции во многом зависит от нижнего колодезного кольца — специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт. Однокамерный септик из железобетонных колец должен иметь дно и крышку.

Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче. Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома.

Первый колодец является септиком и обязателен к установке, остальные эмкости их кол-во может варьироваться — это система фильтрующих колодцев в которые будет осуществляться перелив очищенных стоков из септика. Объем септика — это величина, которую нельзя брать с потолка либо по совету соседей. Расчет септика из бетонных колец регламентирован строительными нормами, для каждого пользователя индивидуален и зависит от ряда факторов: не только от количества проживающих в доме жильцов, но и от уклада жизни, степени благоустройства здания, состава грунта, уровня грунтовых вод, климатической зоны. Давайте разберемся во всём по порядку. Свод Правил

Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек — 5 м.

При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно л воды на канализацию за день. При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция.

Считается, что минимальный объем септика из колец — 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на л, полученную сумму умножить на 3 промежуток времени, за который стоки перерабатываются в яме. Для получения объема кольца конечную сумму разделить на Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо.

В одном стандартном кольце 90 х см помещается примерно 1,59 л воды или стоков. При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Этот вопрос чаще посещает тех, кто связан со стройкой, ремонтом или обустройством загородных участков, однако случается и такое, что и рядовому обывателю приходится искать на него ответ. В нашей статье мы постараемся помочь вам в этом, расскажем не только о самих формулах и расчетах, но немного поговорим о самих бетонных кольцах. Яму под колодец делают после его окончательного проектирования. Процесс производства колец из бетона не представляет особой сложности, для этого нужны:. О разновидностях мы расскажем чуть ниже.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Правильно подобрать или изготовить самому бетонные кольца для колодца

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Кольца из железобетона чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородной территории приходится делать кольцо своими руками.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы. Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Расчет септика из бетонных колец

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков. Работа железобетонного септика во многом зависит от качества материалов, из которого он изготовлен.

Все элементы в обязательном порядке должны иметь правильную маркировку. Соблюдая все нюансы и технологии монтажа, сточная яма прослужит довольно долго.

Объем ж б колец для колодцев: высота бетонного кольца

Вес и объем бетонных колец

Если вы хотите узнать вес бетонных колец — посмотрите таблицу. В ней вы не только найдете нужную информацию, но и сможете рассчитать общий вес бетонных колец согласно вашей спецификации. Укажите нужное количество колодезных колец, и напротив количества вы увидите итоговый вес.

Также, в таблице вы найдете объем бетонных колец. Под объемом здесь имеется ввиду объем бетона, потраченного на изготовление. Если вы хотите узнать, объем жидкости, который может уместиться внутри, используйте формулу для расчета. Объем равен = 3,14 * радиус в квадрате * высоту колодца. (3,14*R*R*h).

Таблица-калькулятор веса и объема железобетонных колец

Все размеры в таблице указаны в миллиметрах.

Кольца бетонные колодезные: размеры

Используйте таблицу, чтобы выполнить расчет общего веса и общего объема бетонных колодезных колец. Сервис будет полезен и удобен людям, чья деятельность связана со строительством или составлением сопутствующей документации. Укажите нужное количество для каждого изделия — и результат будет высчитан мгновенно

НаименованиеРазмерыВесОбъемКол-воИтого, весИтого, объем
(0.7 м) Кольцо КС 7.3ᴓ 840 / 700 h 2900.130.05
(0.7 м) Кольцо КС 7.9ᴓ 840 / 700 h 8900.380.15
(1 м) Кольцо КС 10.3ᴓ 1160 / 1000 h 2900.20.08
(1 м) Кольцо КС 10.6ᴓ 1160 / 1000 h 5900.40.16
(1 м) Кольцо КС 10.9ᴓ 1160 / 1000 h 8900.60.24
(1 м) Кольцо КС 10.9аᴓ 1160 / 1000 h 8900.550.22
(1 м) Перекрытие ПП 10-1ᴓ 1160 отв 700 h 1500.250.1
(1 м) Перекрытие ПП 10-2ᴓ 1160 отв 700 h 1500.250.1
(1 м) Днище ПН 10ᴓ 1200 h 1000.430.18
(1,5 м) Кольцо КС 15.6ᴓ 1680 / 1500 h 5900.660.265
(1,5 м) Кольцо КС 15.6бᴓ 1680 / 1500 h 5900.550.22
(1,5 м) Кольцо КС 15.9ᴓ 1680 / 1500 h 89010.4
(1,5 м) Кольцо КС 15.9аᴓ 1680 / 1500 h 8900.880.35
(1,5 м) Кольцо КС 15.9бᴓ 1680 / 1500 h 8900.80.32
(1,5 м) Перекрытие 1ПП 15-1ᴓ 1680 отв 700 h 1500.680.27
(1,5 м) Перекрытие 1ПП 15-2ᴓ 1680 отв 700 h 1500.680.27
(1,5 м) Перекрытие 2ПП 15-1ᴓ 1680 отв 700 h 1500.680.27
(1,5 м) Перекрытие 2ПП 15-2ᴓ 1680 отв 700 h 1500.680.27
(1,5 м) Перекрытие 3ПП 15-1ᴓ 1680 отв 1000 h 1500.530.21
(1,5 м) Перекрытие 3ПП 15-2ᴓ 1680 отв 1000 h 1500.530.21
(1,5 м) Днище ПН 15ᴓ 1680 h 1200.950.38
(2 м) Кольцо КС 20.6ᴓ 2200 / 2000 h 5900.980.39

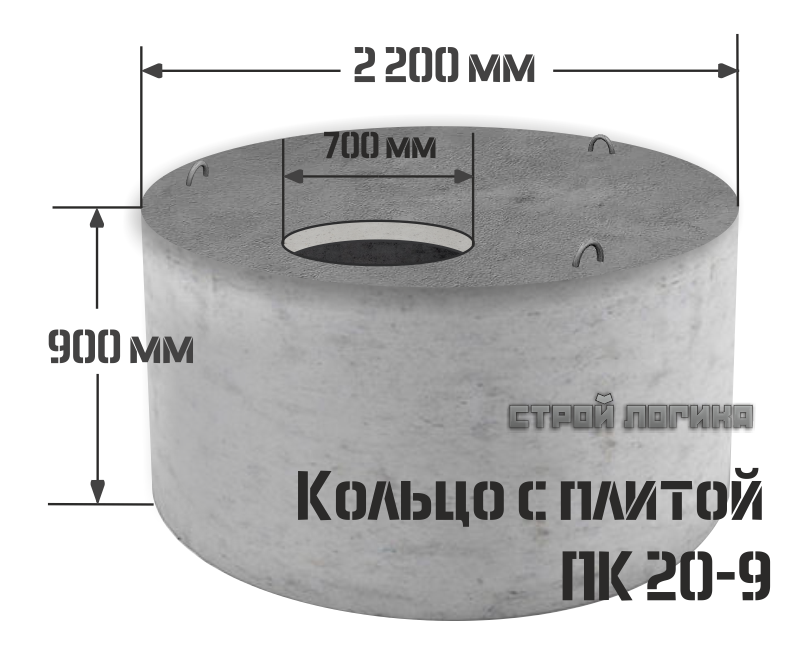

(2 м) Кольцо КС 20.9ᴓ 2200 / 2000 h 8901.480.59
(2 м) Кольцо КС 20.9бᴓ 2200 / 2000 h 8901.10.44
(2 м) Перекрытие 1ПП 20-1ᴓ 2200 отв 700 h 1601.380.55
(2 м) Перекрытие 1ПП 20-2ᴓ 2200 отв 700 h 1601.380.55
(2 м) Перекрытие 2ПП 20-1ᴓ 2200 отв 1000 h 1601.20.48
(2 м) Перекрытие 2ПП 20-2ᴓ 2200 отв 1000 h 1601.20.48
(2 м) Перекрытие 4ПП 20-2ᴓ 2200 отв 700 h 1601.280.51
(2 м) Днище ПН 20ᴓ 2200 h 1201.480.59
(2,5 м) Кольцо КС 25.6ᴓ 2700 / 2500 h 5901.20.48
(2,5 м) Перекрытие 1ПП 25-2ᴓ 2700 отв 700 h 1802.40.96
(2,5 м) Перекрытие 2ПП 25-2ᴓ 2700 отв 700 h 1802.310.92
(2,5 м) Днище ПН 25ᴓ 2700 h 1402.450.98
Плита ПО 101700 x 1700 отв 10000.80.32
Плита ПД 62500 x 1750 h 220, отв 5802.10.85
Плита ПД 102800 x 1000 h 220, отв 10002.50.99
Кольцо опорное КО-6ᴓ 840 / 580 h 700.050.02

Размеры бетонных колец для канализации: виды конструкций

  Канализационная система одна из главных коммуникаций, монтаж которой проходит в несколько этапов, детально подготавливая каждый шаг. Процесс проектирования включает в себя выбор строительных материалов. Качество выбранных изделий напрямую влияет на срок полезного использования. Одним из самых популярных видов материала, используемых в монтаже канализации – бетонные кольца. Использование бетона началось много десятилетий назад и по сей день не утратило свое значение в строительстве.

  Производители бетонных изделий изготавливают товары различных параметров, среди которых:

  • бетонные кольца;
  • бетонное дно;
  • прямые изделия;
  • бетонное изделие с замком;
  • цельное изделие с дном;
  • кольца фильтрации;
  • люк.

  Каждое изделие имеет свой ГОСТ, для железобетонных изделий 8020-90, строго оговорено для каких нужд используются специальные составы растворов, определенный вид арматуры. Бетонные кольца делят на основные – стеновые, вторичные – доборные кольца. Основные служат для формирования шахты колодца или другого сооружения, вторичные формируют горловину конструкции, благодаря нестандартным размерам добирается высота и объем изготавливаемого резервуара.

Производство бетонных колец

  Эксплуатация строительных материалов требует определенных технических качеств – прочности, достигаются такие высокие показатели производителями в процессе изготовления преимущественно благодаря раствору особого состава мелкозернистой фракцией. Подобный раствор можно изготовить из марок бетона М500, М200.

  Создание делиться на 6 основных этапов:

  • подготовительные работы – включают подготовку специальных форм и каркасов;
  • укладка в формы арматурного каркаса;
  • готовиться бетонная смесь;
  • заливаются формы;
  • используя вибрацию раствор усаживаю, избавляется от пустот в стенках изделия;
  • сушка изделия в специально подготовленных климатических условиях.

  После прохождения всех этапов, изделие вынимают, после чего можно использовать по назначению.

  Применяя различные каркасы, формы, получают различные изделия по габаритам (высота кольца, толщина стенки, внутренний диаметр, вес изделия).

Объем бетонного кольца

Именно от таких технических характеристик зависит классификация, стоимость.

  Маркировка изделия содержит буквы и цифры. Буквы обозначают вид изделия, цифры (сразу идут после букв) – внутренний диаметр, вторая цифра – высота. Рассмотрим на примере КС-7-1 имеет внутренний диаметр 70 см, высота 10 см, модель КС-7-10 изготавливается с внутренним диаметром 70 см, высотой 100 см, изделие КС-20-9 соответствует габаритам: внутренний диаметр – 200 см, высота – 90 см. Производители имеют классификационные таблицы, ознакомиться можно изучив требования ГОСТа 8020-90. Буквенная маркировка означает следующее:

  • КО – кольцо опорное;
  • ПО – плита опорная;
  • ПД – плита дорожная;
  • ПН – плита дна;
  • ПП – плита перекрытия.

  Водопроницаемость – главная характеристика, особенно для канализации, маркируется таким образом: О – особа малая, Н – нормальная, П – уменьшенная.

  Некоторые умельцы изготавливают бетонные кольца самостоятельно, где арматурную сетку заменяют мелким гравиев, но стоит напомнить, изготовленные бетонные изделия без соблюдения определенных технических требований, определенной техники не могут соответствовать заявленным характеристикам заводских моделей.

Преимущества ЖБИ колец

Железобетонные кольца для строительства канализационных коммуникаций выбраны не зря, большое количество преимущественных сторон:

  • арматура обеспечивает надежность конструкции на весь срок эксплуатации, который составляет 50 лет;
  • бетонное изделие устойчиво к различным температурным нагрузкам, отсутствуют такие процессы как расширение и сжатие материала;
  • монтаж проводиться рабочими различной квалификации;
  • широкий ассортимент позволяет создать резервуар с максимальной точностью заданного объема;
  • прочность;
  • стоимость изделия относительно невысокая;
  • поверхность изделия удобна для проведения различных работ по уходу;
  • бетон не вступает в химические реакции с различными веществами;
  • возможна установка в агрессивной среде, подвижном грунте;
  • безвредны для окружающей среды;
  • широкий спектр применения.

  Многие из качеств бетонного изделия увеличиваются за счет специальной обработки герметичными средствами. Обработка не только повышает водостойкость изделия, в целом увеличивает срок эксплуатации на десяток лет, несколько десятилетий.

  Среди положительных сторон, нашлось место отрицательным:

  • хрупкость изделия требует бережного обращения, во время проведения монтажных работ, удар о твердый предмет может привести к сколу, трещине и другим нарушениям первоначальной конструкции, некоторые из которых абсолютно делают изделие непригодным к использованию;
  • вес изделия велик, для транспортировки, работ погрузки, разгрузки нужна специальная техника, оборудованная подъемным механизмом;
  • монтаж без спецтехники невозможен, дополнительная аренда увеличивает стоимость;
  • использование в агрессивной среде требует специального покрытия, обычно изоляцию делают раствором битума.

  Сэкономить можно, нужно провести земельные работы до момента транспортировки, выгружая изделия сразу на место монтажа, можно избежать трат на повторный наем транспортного средства с краном.

Применение и расчет объема железобетонных колец

Применяются изделия из бетона в различных областях, касающихся прокладки различных видов коммуникаций:

  • колодцы различного назначения, питьевой источник, смотровой, ревизионный, поворотный и другие колодцы;
  • ливневая канализация;
  • шахты для прокладки кабеля;
  • септики.

  Канализационная система, особенно автономная, часто использует бетонные кольца для создания очистных сооружений. Традиционно для канализации применяют кольца высотой 90 см, внутренний диаметр колец может существенно отличаться от 1 до 2 метров. Выбор кольца основан на объеме который нужно получить в качестве резервуара. Грамотно подобрать материала для монтажа, облегчить задачу монтажа, кольца с замками обеспечивают максимальную устойчивость конструкции, тщательное соединение разных элементов. Крепление важная часть, именно от нее зависит стойкость конструкции в целом.

  Торцевое крепление не всегда применяется с цементным раствором, зависит от случая, но без крепления, осуществить прочную сцепку нельзя.

  Подбирать нужно изделие с одинаковым креплением, что касается расчета объема, делается несложно. За основу расчета берется количество постояльцев, число жильцов умножаем на норму, установленную государством, 200 литров в сутки. Полученную цифру нужно умножить на количество дней прохождения очистки стоками, трое суток, средний показатель современных очистных сооружений.

  Проведем расчет, 3 жильца х 200 литров воды на каждого = 600 литров воды в сутки, 600 л х 3 суток очистки = 1800 литров, переводим в м³, получаем 1,8 метров кубических. Нужно обязательно сделать запас, гости, новое оборудование или члены семьи увеличат расход воды, соответственно понадобиться больший объем резервуара. Набрать нужный объем из колец несложно, нужно знать на сколько секций будет делиться основная конструкция, соответственно, разбить по строительным нормам, первая секция или приемник самая большая, две другие могут быть одинакового объема.

  Рассчитать объем одного кольца проводиться по известной всем формуле, упрощает задачу таблица с указанным объемом для конкретного бетонного изделия. Ознакомимся с некоторыми из них: КС-15-5 0,22 м³, КС-15-6 объем 0,265 м³, КС-15-9 0,4 куб. метра, КС-20-9 объемом 0,56 м³, КС-25-1 объем 0,97 куб. метров. Есть модели изделий, которые называются вторичными, вспомогательными или доборными, используются в качестве деталей, заменяющие основной элемент, при нехватке незначительного объема.

  Табличные данные помогут подобрать нужное изделие для каждой секции очистной конструкции.

Размеры бетонных колец для канализации: виды конструкций

Виды и размеры бетонных колец

Стеновые канализационные кольца

Производство футерованных колец жб

Схема расположения дренажного колодца

Канализация из бетонных колец

Летом 2011 года я сделал септик из бетонных колец. Для того, чтобы определиться с типом и конструкцией канализации сейчас в сети море информации. К примеру, достаточно зайти на тот же самый Околоток и прочитать знаменитый цикл статей Андрея Ратникова (andrey R). Там же полно фотоотчетов на любой вкус — кто как делал и что в результате получилось. Если коротко, то система канализации для дома должна состоять из двух частей — септик-отстойник и фильтр той или иной конструкции. Объем септика должен равняться трехкратному суточному объему стоков. В качестве усредненного объема рекомендуют принимать 200 литров в сутки на человека. На мой взгляд, цифра сильно завышена, но пусть будет такой. Таким образом, на семью из 4-х человек потребуется септик объемом 2.4 кубометра, это оптимум. Меньше кагбэ неправильно по нормам, сильно больше тоже неправильно: будут создаваться не очень подходящие условия для жизнедеятельности бактерий, населяющих септик.

Уровень грунтовых вод у меня на участке, как оказалось, стоит на отметке около 2.4 метра.

Размеры железобетонных колец для колодца по ГОСТ. Какие бывают кольца. Как правильно установить

Кроме весны, по весне можно наблюдать примерно такую картину:

Видно, что имеет место яма, в которой собирается вся вода с округи. Раньше центр ямы был гораздо правее, за забором, но пару лет назад сосед выкупил этот участок и поднял его. Было завезено камазов 20, если не больше, строительного мусора и грунта. Место для канализации я определил напротив крайнего правого окна. Левее будет располагаться въезд, ворота и вход. В общем, место расположения канализации весной заливает водой. Лужа стоит примерно недели 2-3, пока земля не растает и вся вода не уйдет в грунт. А разрез грунта, кстати, такой: около 50 см плодородного слоя, потом 2 метра или чуть меньше коричневая глина, потом песок и вода. Это было выяснено по факту копания ямы под канализацию (когда делал скважину, выяснилось, что после 50 см песка идет несколько метров черной глины, но об этом расскажу в статье про скважину). Опять же, как оказалось, слой песка и его толщина сильно зависит от места. Сосед говорил, что на удалении 30-40 метров песок начинается с глубины в метр… А еще я помню, что когда по улице проводили воду, то в 5-ти метрах от этого места глубина траншеи была не меньше 2.40 и воды в ней не было. Видимо, УГВ гуляет еще и от года и количества осадков.

Теперь, кажется, я все рассказал о местных условиях, перейдем непосредственно к конструкции канализации и ее воплощении. Дно септика нельзя и не имеет смысла закладывать ниже уровня грунтовых вод. Даже так: от дна септика до УГВ должно остаться (если не ошибаюсь) не менее 40 см. Для сооружения колодца септика можно использовать бетонные кольца диаметром 1 метр, 1.5 или 2 метра. Объем метрового кольца 0.7 куб.м., объем полутораметрового 1.5 куба, объем двухметрового больше 3 кубов. Кольца диаметром 2 метра применяются реже, их еще перекрыть надо. Самый ходовой размер — 1,5 метра. Вот в этой статье чуть подробнее о бетонных кольцах. Чтобы уложиться в минимальный объем анаэробной части септика, мне пришлось делать его из двух колодцев — одного полутораметрового и одного метрового. Понадобится еще третий колодец — фильтрующий. Т.е. канализация у меня сделана из трех колодцев. На каком то форуме встретилась конструкция, когда человек расположил колодцы вплотную друг к другу в виде треугольника, получилось достаточно компактно, только там были 3 метровых колодца, а у меня один из них 1.5 м.

Для копания ямы был вызван мини-экскаватор. Приехала старая убиенная Газель, у которой в кузове стоят вот этот агрегат:

Шпионское фото сделано женой через забор 🙂 Я позже хотел сфоткать процесс работы, но чувак был против того, чтобы я запечатлел его физиономию, ну и ладно. Мини-экскаватор — удивительная машинка, работает почти бесшумно, совершенно без запаха, хотя мотор у нее дизельный. Проехать может, если есть место шириной 1 и высотой 2.4 метра. Экскаватор съехал с кузова Газели своим ходом по специальному трапу и приступил к работе. Расплатой за компактные размеры служит его производительность. Ковш у него объемом всего 60 литров, а шириной 40 см. Максимальная глубина копания, по словам водителя то ли 2.20, то ли 2.40, я не запомнил, но мне было достаточно. Яму расчетным объемом около 16 кубов он копал больше 4-х часов. Нормальный экскаватор справился бы за час. Так как приехал чувак под вечер, то закончил работу уже в темноте.

На следующее утро часть грунта обвалилась, я вручную полдня подчищал яму, потом вызвонил на следующий день доставщиков колец. Тем временем на дне ямы (дно ямы попало на слой песка) стала проступать вода. Чтобы зафиксировать кольца я хотел дно двух колодцев забетонировать сплошь, а для фильтрующего забетонировать только кольцо опоры с дыркой для ухода воды. Так как вода на дне ямы уже была, то я просто сыпанул туда сверху ПГСа и цемента, перемешал все прямо на месте и разровнял 🙂 Фотографировать желания не было, надо было делать все быстро, а работа тяжелая. Все это было сделано на следующий день после выкапывания ямы. На третий день привезли кольца в количестве 7 штук одним рейсом камаза-манипулятора. В итоге получилось так:

Это уже после того, как в септик были заведены канализационные трубы и началась подготовка для бетонирования перекрытия. Высота каждого из трех колодцев равна 2-м метрам, т.е. 2 кольца. Сверху они накрыты одним метровым кольцом для того, чтобы в каждый колодец был доступ для выкачивания. Ввод трубы в септик сделан на уровне 2/3 высоты верхнего кольца, перелив из первой камеры во вторую — на 5 см ниже, перелив из второй камеры в фильтрующий колодец еще на 5 см ниже. Рабочий объем первой камеры септика около 2 кубов, объем второй камеры 1 куб.метр, итоговый 3 куба, что согласуется с нормативом на семью из 4-х человек, и даже из 5-ти :).

Уровень верха смотрового кольца выставлен с таким расчетом, что после того, как земля вокруг будет поднята (не оставлять же яму), кольцо торчало бы сантиметров на 30. Деревянная конструкция на предыдущем фото — это опора для перекрытия. Крестовина опирается на деревянный брус, который стоит на дне колодца. Само перекрытие для всех трех колодцев я сделал единое, вот таким образом:

Опора для дна опалубки — фанера 6 мм. Толщина бетона 20 см., армирование арматурой 12 мм и сеткой 4 мм. Арматуры было мало, а сетки было много, вот сетки и наложил побольше. Недели через 3 после заливки я аккуратно залез в колодец и разобрал крестовину (а собрана она была без гвоздей, только на запилах). Разобрал и по одной дощечке вытащил наружу.

Вот фото готовой канализации:

Потом все было закидано землей. Вдоль трассы канализационной трубы и вокруг септика уровень земли был поднят до требуемого, смотровой колодец, как и планировалось, остался торчать оголовком высотой 30 см.

На всякий случай: дом пока не жилой, канализация не пущена, зимой я ее пока не раскапывал, но думаю, что там пусто. Еще думаю, что этой весной все зальет водой. Чтобы этого не было, надо поднимать участок не только в непосредственной близости от септика (тем более, что свеженасыпанный грунт еще просядет), но и на метров 10 в округе-радиусе. Что будет весной на самом деле — напишу.

Апдейт от марта 2013. Весной 2012 септик залило водой почти под крышку, вровень с окружающей лужой. Септик послужил своего рода дренажной канавой. Что поделать, участок такой, самое низкое место. Но летом 2013 я завез 8 камазов грунта, который заполним большую часть ямы. Наступает весна-2013, будем наблюдать, что будет теперь.

Кого заинтересовала конструкция септика, можете заглянуть на сайт Александра Егорышева — www.kanaluga.ru, именно после его отчета на http://www.forumhouse.ru/threads/79080/ я вдохновился строить подобный септик. На сайте kanaluga.ru вы найдете фотографии еще десятка септиков, построенных по такой технологии.

Добавить эту страницу в соц. сети: Опубликовано: 09.01.2012| Просмотров:73990 | Автор:Baloun | Рубрика: Моя стройка

Текущий рейтинг статьи: 8

Вы можете поставить свою оценку, нажав на соответствующую стрелку:

Компьютерная программа вычисления объема шара

При работе над задачами мы столкнулись со сложными вычислениями, и подумали: как можно их упростить? Мы решили написать компьютерную программу, позволяющую не только вычислять объем любого шара, зная радиус, но и выполнять построение самого шара.

На плоскости шаром является круг.

Железобетонные кольца. Виды, размеры, применение и цена железобетонных колец

Как вы все хорошо знаете, площадь круга радиуса R равна π•R². Чтобы посчитать площадь кольца, нужно из площади большого круга вычесть площадь неиспользуемого маленького —

Sкольца = π • (R²-r²).

Аналогично с шаром. Для подсчета объема «дырявого» шара, необходимо из всего объема вычесть объем «дырки»:

V = π • (R3-r3).

И так как все зависит от радиуса, да еще в квадрате, то, чем ближе к большему радиусу описано кольцо, тем больше, при той же ширине, его вклад в площадь.

В нашем трехмерном пространстве объём шара зависит от радиуса, возведенного в третью степень. А значит, и рассматриваемый эффект становится еще более выраженным: большая часть объёма шара сосредоточена рядом с границей!

Чего больше по объёму в этом апельсине — кожуры или мякоти? Кожура занимает, казалось бы, не очень толстый слой, но он расположен рядом с границей шара. И его объём на приведенном рисунке равен объему всей вкусной части апельсина. Покупая апельсин с толстой кожурой, по объёму Вы приобретаете в основном кожу.

Глава 3. Исследование.

Выберем апельсины нескольких сортов: Турецкий апельсин, Египетский,

Южно-Африканский, Испанский, Марокканский.

Практическая задача: определить радиус апельсина (на примере одного сорта).

Линейка Штангенциркуль Нить
Разрежем апельсин по «экватору», и диаметр измерим линейкой. Радиус – половина диаметра. D = 72 мм R = 36 мм   Для определения радиуса можно вначале с помощью штангенциркуля измерить диаметр. D = 72 мм R = 36 мм ИЛИ «Иглой» штангенциркуля для измерения диаметра можно проколоть апельсин. D = 72 мм R = 36 мм (Обязательно мокрая, чтобы не соскальзывала). Прикладываем нить вдоль экватора, и ее длину измеряем с помощью линейки. Полученная величина- длина окружности: С = 2 π R ; С = 226мм, 226 = 2·3,14· R R = 36 мм

Мы убедились в том, что объем апельсина не зависит от СПОСОБА ИЗМЕРЕНИЯ радиуса.

Вычислим объем мякоти содержащейся в каждом сорте апельсина

Vшара = 4/3π·R3, и сравним его с объемом кожуры, входящей в данный апельсин. Для нахождения объема кожуры, воспользуемся формулой для вычисления объема кольца: V = π • (R3-r3).

V=4/3πr3

Vм=4/3×3,14×53

Vа=4/3πк3

Vк=Vа-Vм

Турецкий апельсин: Vм=113см3, Vк=93см3

Египетский апельсин: Vм=113см3, Vк=163см3

Южно-африканский апельсин: Vм=112см3, Vк=88см3

Испанский апельсин: Vм=434см3, Vа=696см3, Vк=262см3

Марокканский апельсин: Vм=179см3, Vк=88см3

Вывод: южно-африканские апельсины содержат больше мякоти, чем кожуры.

Дата добавления: 2015-05-31; Просмотров: 1355; Нарушение авторских прав?;

Читайте также:

Железобетонные кольца , все размеры


Кольца из железобетона изготовляются для сооружения канализационных, водопроводных и газопроводных колодцев. Данные изделия производятся на вибропрессовочном оборудовании и проходят процедуру пропаривания. Это позволяет обеспечить высокую прочность и долговечность железобетонных колец.

В среднем при морозоустойчивости и стойкости к механическим или химическим воздействиям, такие кольца способны служить не менее 25 лет.

Стандартные бетонные кольца имеют массу 600 кг и следующие размеры: высота – 90 см, толщина стенок – 80 мм, внутренний диаметр – 100 см. Также производятся кольца других габаритов: их масса может варьироваться в диапазоне от 250 кг до 1 тонны. Стоимость изделий зависит от диаметра и толщины стенок, а также, вида арматуры.

Для армирования колец используется высококачественная проволока. Крышки и днища колец армируются с помощью стальной арматуры.



Железобетонные кольца обладают следующими преимуществами:

Удобство монтажа. При устройстве колодца с помощью бетонных колец можно легко создать гидроизоляцию.

Надежность. Кольца оборудованы специальными замками (фальцами), которые обеспечивают прочную фиксацию колец друг с другом. Это означает, что смещение колец в процессе эксплуатации полностью     исключено.

Устойчивость к внешним воздействиям. В процессе изготовления кольца проходят обработку влагостойкими и морозостойкими добавками.

Долговечность. Средний срок службы колец – 60-70 лет.



Таблица соотношения объёма ЖБ-кольца с его диаметром

НаименованиеОбъём, м3Толщина стенки, смМасса, кгВысота, смВнутренний диаметр, см
КС 7-90,1573809070
КС 7-60,172506070
КС 10-90,23860090100
КС 10-30,1820030100
КС 10-60,16840060100
КС 7-30,0571303070
КС 15-30,14932030150
КС 20-90,591014790200
КС 15-60,26967060150
КС 15-90,4996090150
КС 20-60,391098060200

Ввиду большой массы железобетонных колец для их установки требуется специализированная техника и оборудование.




Представительство «Мособлкомплект» в г.Москве
125476, Москва, ул. Василия Петушкова, д.8
8 (495) 642-43-87 (многоканальный), 8 (495) 949-56- 20

Объем железобетонных колец

Железобетонные кольца чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородного участка приходится делать кольцо своими руками. Для этого нужно знать формулы, по которым производится расчет, особенности ЖБИ. Изделия, изготовленные для колодца, маркируются в соответствии с требованиями государственных стандартов. Маркировка представляет собой символы, нанесенные на кольца, по которым можно определить информацию о размерах и весе материалов.

На каждое бетонное изделие, изготовленное в соответствии с требованиями государственных стандартов, предусмотрены испытания, позволяющие подтвердить качество, заявленные эксплуатационные характеристики и устойчивость изделия к негативным факторам. При подведении итогов специалисты учитывают водонепроницаемость, морозостойкость, влагопоглощение, прочность на сжатие.

Кольца железобетонные — специальные изделия, предназначенные для устройства колодцев, применяемых в системах водоснабжения, а также водоотвода.Проще всего доверить работы по канализации частного дома одной из фирм. Однако необходимо заранее рассчитать, сколько на это уйдет. Если вы хотите сэкономить, то можете сделать канализацию, в основе которой будет бетонное кольцо, своими руками. Производство такой продукции осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются качественные материалы, КЦД. Изготовление изделий предполагает использование специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных строительных материалах этого типа указывают маркировку, определяющую их назначение, типоразмер. Если говорить о том, как рассчитать стоимость того или иного изделия, то для этого важно учитывать объем колец. Чем выше этот показатель, тем дороже материал.

Разновидности деталей колодцев

Забои колодцев КЦД 10а.

Колодезные днища КЦД 10а являются необходимой частью сборного септика. От качества их изготовления и правильной установки зависит долговечность изделия.Дно КЦД 10а выполнено в виде монолитной плиты из железобетона с несколькими специальными шарнирами. В продаже есть днища разного диаметра. Днище КЦД 10а изготавливается по утвержденному стандарту. Размеры КЦД рассчитаны так, чтобы дно выдерживало нагрузку жидкости, которая скапливается в емкости. При этом производители учитывают возможную подвижность почвы и влияние грунтовых вод. КЦД подбираются по диаметру других деталей колодца — колец КЦ, крышек и т.п.

Примеры параметров нескольких видов колец КС (высота и масса изделий КС):

  • КС-7-1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров двести тридцать килограммов.

Материалы КС, КС, вес которых превышает сто килограммов, должны иметь специальные ушки. Изделие, имеющее маркировку, например, КС10-6, называется стеновым изделием.В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Изделия с маркировкой КО6 имеют высоту семь сантиметров, внутренний диаметр пятьдесят восемь см, лежаки. диаметр — восемьдесят четыре см, вес — шестьдесят кг. Вспомогательные продукты K06 также используются при работе на сайтах.

Бетон КЦ (КО6, КС10) позволяют более точно определить высоту резервуара. Вы можете выровнять его с землей или сделать кольца выше земли. Установка бетонных частей на специальную плиту поднимет люк колодца.За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Объемы колец важны при расчетах CC. Кубический метр является базовой единицей измерения.

Расчет опорного элемента из железобетона

Параметры расчета объемных бетонных колец.

Для определения параметров изготовления элементов колодцев и других деталей из железобетона необходимо предварительно рассчитать себестоимость их производства.Для проведения расчетов потребуются исходные данные: показатель объема бетонной смеси для создания колец, дно колодца, крышка; общий расход арматуры и количество армирующей сетки на каждый элемент. Расход бетонного раствора на колодезное кольцо определяется так:

  1. В первую очередь следует выписать параметры.
  2. Затем вычислите площадь круга (внешний диаметр). Для этого используйте формулу подсчета (¼ П d2).Р обозначает 3,14, д — койка. диаметр. Необходимо преобразовать числа в значение счетчика.
  3. После этого по приведенной выше формуле рассчитайте площадь круга (внутренний диаметр).
  4. Площадь ЖБИ определяют следующим образом: от значения площади круга от нара. диаметра вычесть из внутренней части площадь круга. диаметр.
  5. Чтобы определить объем, нужно перемножить высоту и площадь.

Если вам трудно считать, вы можете прибегнуть к помощи калькулятора.

Заключение

Септики, туннели, системы удаления жидкостей являются основными строительными объектами, при монтаже которых применяют бетонные кольца. Эти элементы широко используются в области колодезных контейнеров различного назначения.

Кольцо Представляет собой плоскую геометрическую фигуру, являющуюся частью плоскости между двумя окружностями с общим центром, но имеющими разный радиус.

Площадь кольца, выраженная через внешний и внутренний радиусы

Пусть даны окружность радиуса R и окружности радиуса r. При этом R > r. Совместим центры этих кругов. Фигура, заключенная между этими кругами, будет кольцом, в котором R — внешний радиус, r — внутренний радиус.
Тогда площадь этой фигуры будет равна разности между большим радиусом и площадью круга с меньшим радиусом.

Площадь круга радиусом r выражается формулой:

Площадь круга радиусом R выражается формулой:

Тогда площадь кольца будет равно:

Таким образом, площадь кольца равна произведению числа на разность квадратов внешнего и внутреннего радиусов:

Пример расчета площади кольца, если известны его радиусы.
Найдите площадь кольца, если его внешний радиус равен 3, а внутренний радиус равен 2

Площадь кольца, выраженная через наружный и внутренний диаметры

Иногда при решении задач удобнее пользоваться формулой площади кольца, выраженной через внутренний и наружный диаметры.

Пусть D — внешний диаметр кольца, d — внутренний диаметр кольца, тогда:

Выразим радиус через диаметр.Имеем:

Площадь кольца вычисляем по формуле:

Подставляя радиусы, выраженные через диаметр, получаем:

Таким образом, площадь кольца равна четверти произведение числа на разность квадратов наружного и внутреннего диаметров:

Пример расчета площади кольца, если известны его диаметры.
Найти площадь кольца, если его наружный диаметр равен 10, а внутренний диаметр равен 6
Площадь кольца вычисляется по формуле:

Подставляя значения из условия проблема, у нас есть:

Площадь кольца, выраженная через средний радиус и ширину кольца

Пусть k — ширина кольца, представляющая собой разницу между большим и меньшим радиусом, то есть k = Rr — средний радиус кольца, равный

Площадь кольца вычисляется по формуле:

Применяя формулу разности квадратов, имеем:

Но Rr = k, а
Подставляем правые части равенства в формулу площади кольца.
Получаем:

Площадь кольца равна удвоенному произведению среднего числа радиуса на ширину кольца.

Кольцо , это геометрическая фигура, имеющая внешний радиус R и внутренний радиус r с общим центром. В быту не так уж редко можно встретить кольца, так как они являются необходимыми элементами многих технических устройств, используемых практически всеми. Еще чаще с кольцами имеют дело инженеры и конструкторы , создающие всевозможные машины, узлы и агрегаты.

Расчет площади кольца

Найдите площадь кольца по формуле:

S = π (Р 2 — Р 2)

R — радиус внешней окружности

r — радиус внутренней окружности

S — кольцо

π — 3.14

Кольца формируются шайбами, представляющими собой крепежные детали, устанавливаемые между головками болтов или гаек и скрепляемыми изделиями с целью увеличения площади контакта, а также предотвращения самопроизвольного откручивания.Если в том или ином случае требуется рассчитать или подобрать именно ту шайбу, которая нужна для установки в изделии, конструкторам необходимо, кроме всего прочего, найти площадь кольца … Эти детали чаще всего изготавливаются из стали, цветных металлов или пластмасс и могут иметь как плоские, так и специальные поверхности. Во втором случае шайбы из пружинной стали, называемые пружинными, служат для предотвращения ослабления резьбовых соединений при встряхивании и вибрации.

Также широко применяются в технике уплотнительные кольца . Предназначены для обеспечения герметизации соединений в трубопроводах, по которым транспортируются газы или жидкости, а также в пневматических и гидравлических агрегатах. Они устанавливаются в местах стыков различных деталей и благодаря своей эластичности очень плотно прилегают к поверхностям, между которыми находятся. Наиболее распространенным материалом для изготовления уплотнительных колец является резина различных марок и составов, а также некоторые специальные виды пластмасс.

Практически все современные двигатели внутреннего сгорания имеют в своей конструкции такие важные элементы, как поршневые кольца . Эти детали нужны для того, чтобы добиться необходимой степени сжатия в камере сгорания и располагаются между поршнями и стенками цилиндров. Так как при эксплуатации силовых агрегатов они испытывают постоянное трение, со временем они изнашиваются и требуют замены. Поршневые кольца чаще всего изготавливают из высококачественного серого чугуна.

Другим типом колец являются стопорные кольца … Они служат для фиксации различных механических деталей и практически всегда устанавливаются в специально выточенные для них пазы. Чаще всего стопорные кольца можно встретить на валах, но нередко они располагаются и в корпусах деталей. В зависимости от места их подразделяют на те, что предназначены для вала и те, что монтируются в отверстия, а что касается материала изготовления этих деталей, то чаще всего это сталь. После установки на «законное» место стопорное кольцо обычно немного расширяется и своими торцевыми поверхностями препятствует перемещению деталей относительно друг друга.

Часто задаваемые вопросы – Американская ассоциация производителей бетонных труб


Дизайн Бетонная труба Бетонная труба Соединения

Вопрос:

Как рассчитать необходимый класс труб для моего проекта?
А: Вы можете либо использовать таблицы высоты насыпи ACPA , чтобы найти требуемый класс трубы, либо загрузить главу 4 Руководства по проектированию бетонных труб, чтобы получить подробное объяснение того, как рассчитать требуемый класс трубы.
Вопрос: Какие классы труб представляют?

А:

Сделать бетонную трубу более доступной; вместо того, чтобы производить трубы с определенной D-нагрузкой, необходимой для каждой работы, сборные железобетонные трубы часто определяются в терминах обобщенной системы классов. Классы труб представляют собой минимальную D-нагрузочную способность, которую должна иметь труба, произведенная в соответствии с этим классом. Классы указаны в ASTM C 76 или AASHTO M 170.Требуемая D-нагрузка на трубу следующая.
Класс D-нагрузка трещины 0,01 дюйма (фунты/футы/футы) Максимальная D-нагрузка (фунт/фут/фут)
I
II
III
IV
В
800
1000
1350
2000
3000
1200
1500
2000
3000
3750

Вопрос:

Что такое D-нагрузка?

А:

Несущая способность трубы, нагруженной в условиях испытания на трехгранную опору, выраженная в фунтах на погонный фут внутреннего диаметра или горизонтального пролета.
Вопрос: Что такое стандартные установки и какой тип я бы использовал для своего проекта?

А:

Четыре стандартных установки обеспечивают оптимальный диапазон характеристик взаимодействия канализационной трубы. Как проектировщик, вы можете выбрать установку Типа 1, которая требует высококачественного материала обратной засыпки и уровня уплотнения в сочетании с трубой меньшей прочности, или установку Типа 4, в которой используется труба меньшей прочности, поскольку она была разработана для условий с небольшим контролем засыпки или без него. материалов или уплотнения.Установка Типа 1 требует большей жесткости грунта от окружающих грунтов, чем установки Типа 2, 3 и 4, и поэтому ее труднее достичь. Поэтому необходимо проводить полевые проверки свойств почвы и уровней уплотнения.

Почва и минимальное уплотнение показаны ниже:

Тип установки, который вы выберете, будет основан на сочетании таких факторов, как доступные материалы обратной засыпки, глубина засыпки и требуемый класс трубы. Американская ассоциация производителей бетонных труб имеет программное обеспечение PipePac, которое можно бесплатно загрузить, заполнив регистрационную форму внизу страницы.Это программное обеспечение поможет вам проанализировать различные типы установки, чтобы выбрать наиболее экономичный вариант.

Вопрос: В чем разница прямого и непрямого проектирования для RCP?

А:

Непрямой расчет представляет собой сравнение структурной прочности трубы, полученной в ходе испытания трехгранной опоры, с несущей способностью заглубленной трубы в полевых условиях. Дополнительную информацию о непрямом проектировании можно найти в брошюре «Стандартная установка».

Прямой проект – это проект трубы в смонтированном состоянии. Определяются величина и распределение нагрузок, а также рассчитываются физические свойства, необходимые для поддержки этих нагрузок.

Вопрос: В каких случаях следует использовать прямой расчет по сравнению с непрямым расчетом для бетонной трубы?

А:

Непрямое проектирование — это стандартный метод проектирования железобетонных труб.Это упрощенный метод, который соответствует трубе, изготовленной в соответствии с техническими характеристиками, при которой она испытывается на заводе для проверки ее прочности. Если бетонную трубу невозможно испытать для проверки ее прочности на заводе, то конструкция трубы должна быть спроектирована так же, как и любая другая бетонная конструкция, с использованием метода прямого расчета, который включает в расчет коэффициенты нагрузки и факторы процесса. Если инженер сталкивается с D-нагрузкой трубы, которая не может быть испытана в испытании трехгранной опоры либо потому, что производитель не может приложить достаточную нагрузку, либо потому, что труба слишком велика, чтобы поместиться в испытательном устройстве трехгранной опоры, тогда инженер может захотеть использовать метод прямого проектирования для проектирования трубы.Трубы малого диаметра не следует проектировать с использованием метода прямого расчета из-за того, что уравнения для прямого расчета изначально были сформулированы для больших диаметров и, следовательно, слишком консервативны для расчета бетонных труб малого диаметра.

Вопрос:

Какова минимальная высота заполнения бетонной трубы?

А:

Минимальная высота заполнения зависит как от нагрузки, прикладываемой к поверхности над трубой, так и от прочности предоставленного класса трубы.Так как бетонная труба представляет собой композит из бетона и стали, вы можете уменьшить высоту заполнения до минимального значения при условии, что вы спроектируете трубу таким образом, чтобы она выдерживала приложенные нагрузки. В некоторых случаях, когда по трубе будет перемещаться чрезвычайно тяжелое оборудование, вам, возможно, придется использовать бетонную трубу с прочностью выше, чем у трубы класса V, самого высокого класса труб, обозначенного в ASTM C 76.AASHTO M 170. Этого можно добиться путем Работа с вашим местным производителем. Однако в большинстве случаев, когда применяется автомобильная нагрузка AASHTO HL-93, а высота насыпи равна или превышает 1 фут покрытия, будет достаточно стандартной трубы класса III или выше.Для стандартной дорожной нагрузки HL-93 требуемую D-нагрузку при шаге высоты насыпи в 1 фут можно найти в таблицах высоты насыпи ACPA. Для других соображений расчетной нагрузки можно обратиться к ACPA Design Data # 1 «Дорожные динамические нагрузки на бетонную трубу» или ACPA «Руководство по проектированию бетонных труб» для помощи в проектировании.
Вопрос: В чем разница между прокладкой в ​​траншее и в насыпи?

А:

может быть установлена ​​как в траншее, так и в насыпи.Тип установки оказывает существенное влияние на нагрузку, которую несет жесткая труба.
  • Траншея: Когда бетонная труба укладывается в относительно узкую траншею, осадка между материалом обратной засыпки и ненарушенным грунтом, в котором вырыта траншея, создает направленные вверх силы трения, которые вызывают передачу нагрузки. Эта передача нагрузки помогает поддерживать материал обратной засыпки внутри траншеи и приводит к меньшей нагрузке на трубу, чем вес призмы материала обратной засыпки над трубой.
  • Насыпь: В этом состоянии грунт вдоль стенки трубы осядет больше, чем грунт непосредственно над трубой. Эта дополнительная нагрузка учитывается с помощью коэффициента вертикального изгиба для косвенного метода расчета.
Вопрос: Какова максимальная скорость потока, при которой я могу спроектировать RCP без кавитации?
А: Скорость сама по себе не создает проблем для бетонных труб в обычно встречающихся диапазонах.При скоростях до 40 футов в секунду тяжесть эффектов скоростного истирания зависит от характеристик грунтовой нагрузки.

Вопрос:

Предоставляет ли Американская ассоциация производителей бетонных труб какие-либо рекомендации по проектированию сборных коробчатых водопропускных труб?

А:

Да. Американская ассоциация производителей бетонных труб разработала примечания к проектированию сборных коробчатых водопропускных труб в соответствии с AASHTO.Эти проектные заметки можно найти на нашем веб-сайте: www.concretepipe.com или запросить по электронной почте у сотрудников.

Вопрос:

Как выбрать размер водопропускной трубы, необходимой для моего проекта?

А:

Выбор правильного значения коэффициента шероховатости трубы (Manning’s «n») имеет важное значение при оценке потока через водопропускные и канализационные коллекторы. Выбор чрезмерного значения n приводит к неэкономичности конструкции из-за превышения размера трубы, а недостаточное значение приводит к гидравлически неадекватной канализационной системе.Более подробную информацию о расчете гидравлики в трубопроводе можно найти в Расчетных данных № 11.

Вопрос:

Имеет ли бетонная труба право на кредиты LEED?

А:

подходит для проектов LEED и подходит для устойчивого развития. В отличие от термопластичных труб, бетон изготавливается из экологически чистых натуральных материалов. Производство бетона требует меньше энергии, чем производство пластика.Он также пригоден для вторичной переработки и практически не оказывает воздействия на окружающую среду. А когда вы используете местные ресурсы, бетон также может обеспечить более низкую стоимость топлива для доставки.

Вопрос:

Почему важно проектировать бетонную трубу с трещиной 0,01 дюйма?

А:

Железобетонная труба, как и другие железобетонные конструкции, рассчитана на растрескивание. Хорошо известно, что, хотя бетон очень прочен при сжатии, его прочность на растяжение настолько мала, что при проектировании ею можно пренебречь.Таким образом, конструкция RCP обеспечивает высокую прочность бетона на сжатие и высокую прочность стали на растяжение. По мере увеличения нагрузки на трубу и превышения предела прочности бетона на растяжение, при передаче растягивающей нагрузки на сталь образуются трещины. Как правило, трещины имеют V-образную форму, при этом большая часть трещины находится на поверхности. Наличие 0,01-дюймовой трещины не свидетельствует о поломке, а свидетельствует о том, что бетон и арматура работают вместе, как и предполагалось.

Вопрос:

В чем разница между сроком службы и расчетным сроком службы?

А:

Национальная совместная программа исследований автомобильных дорог «Обобщение практики дорожного движения» под названием «Долговечность дренажной трубы» определяет срок службы как количество лет работы без обслуживания. Онлайн-словарь Вебстера определяет расчетный срок службы как ожидаемый срок службы элемента для работы в рамках заданных параметров.

Вопрос:

Каков срок службы бетонной трубы?

А:

Инженерный корпус армии рекомендует расчетный срок службы сборных железобетонных труб 70-100 лет, и существует множество примеров установок, которые превосходят эти цифры. Это означает, что ожидаемый срок службы сборного железобетона как минимум в два раза дольше, чем у альтернативных материалов. Причины этого выходят далеко за рамки врожденной прочности бетона.Бетон также не горит, не ржавеет, не рвется, не деформируется, не деформируется и невосприимчив к воздействию большинства элементов, независимо от того, находится ли труба под землей или открыта. Плотность качественных бетонных труб обычно колеблется от 145 до 155 фунтов на кубический фут. Обычно, чем выше плотность, тем больше долговечность бетонной трубы.
Вернуться к началу

Производство
Вопрос: Как я, как владелец, могу быть уверен, что покупаю качественную бетонную трубу?
А: Наша программа QCast содержит рекомендации по качественному производству и испытаниям бетонных труб.
Вернуться к началу

Установка
Вопрос: Какой зазор допустим между соединениями?
А: изготавливаются с различной геометрией и допусками, поэтому лучший способ определить допустимый зазор в соединении — связаться с производителем.
Вопрос:

Какой самый узкий радиус я могу сделать с RCP?

А:

Соединения изготавливаются с различной геометрией и допусками, поэтому лучший способ определить радиус поворота — связаться с производителем.

Вопрос: Почему бетонную трубу, трубу из термопластика и трубу из гофрированной стали нельзя устанавливать одинаково?
А: Бетонная труба представляет собой жесткую конструкцию, а гибкая труба (трубы из термопластика и гофрированной стали) представляет собой не более чем трубопровод, который требует, чтобы конструкция была построена в полевых условиях из импортного материала, чтобы удерживать трубопровод на месте и выдерживать нагрузки. Чтобы жесткие трубы и гибкие трубопроводы соответствовали расчетному сроку службы проекта, подстилка и засыпка проектируются по-разному для обоих типов инфраструктуры.
Вопрос: Что необходимо учитывать при транспортировке и разгрузке бетонных труб?
А: Каждая партия труб загружается, блокируется и закрепляется на заводе во избежание повреждений при транспортировке. Однако получатель должен убедиться, что при доставке с завода на строительную площадку не произошло повреждений. ACPA опубликовало руководство по установке бетонных труб и коробов , чтобы помочь подрядчикам в обращении с бетонными трубами и их установке на месте.
Вернуться к началу

Спецификация
Вопрос: Где я могу найти стандарты, относящиеся к изготовлению, монтажу и испытаниям бетонных труб и коробчатых водопропускных труб?
А: В большинстве случаев производство бетонных труб и коробчатых водопропускных труб, а также требования к их установке и испытаниям регулируются либо стандартами ASTM, либо относительно эквивалентными стандартами AASHTO.Чтобы упростить определение бетонных труб, Американская ассоциация производителей бетонных труб собрала все соответствующие стандарты ASTM в одно руководство «Ежегодный сборник избранных стандартов ASTM ACPA», которое можно найти на веб-странице «Ресурсы».
Вопрос: Что такое стандарт ASTM и AASHTO для железобетонных труб?
А:
  • Стандарт ASTM для непрямого проектирования: ASTM C76 – 11 Стандартные технические условия для железобетонных водопропускных труб, ливневых стоков и канализационных труб.
  • Стандарт ASTM для прямого проектирования: ASTM C1417 – 08 Стандартные технические условия для производства железобетонных канализационных, ливневых и водопропускных труб для прямого проектирования.
  • Стандарт AASHTO для косвенного проектирования: AASHTO M 170-09 Стандартные технические условия для железобетонных водопропускных труб, ливневых стоков и канализационных труб.
  • Стандарт AASHTO для прямого проектирования: Раздел 12 AASHTO Кодекса LRFD содержит положения для выполнения прямого расчета бетонной трубы.
Вопрос: Что такое стандарт ASTM и AASHTO для сборных железобетонных коробов?
А:
  • Стандарт ASTM для кода стандартного проектирования: ASTM C 1433 Сборные железобетонные монолитные коробчатые секции для водопропускных труб, ливневых стоков и канализационных коллекторов
  • Стандарт ASTM для кодов проектирования LRFD: ASTM C 1577 Сборные железобетонные монолитные коробчатые секции для водопропускных труб, ливневых стоков и канализационных коллекторов В соответствии с AASHTO LRFD
  • Стандарты AASHTO: сборные железобетонные коробчатые секции AASHTO M 259 для водопропускных труб, ливневых и канализационных стоков и сборные железобетонные коробчатые секции AASHTO M 273 для водопропускных труб, ливневых стоков и канализационных коллекторов с покрытием менее 2 футов, подверженным нагрузкам на шоссе.Кода проектирования AASHTO LRFD не существует. В упомянутых двух стандартах вы найдете примечание, в котором говорится: «Если требуется расчет коэффициента нагрузки и сопротивления, используйте ASTM C 1577».
Вернуться к началу

Осмотр

Вопрос: Какова допустимая ширина трещины в бетонной трубе?
А: Полное объяснение осмотра см. в документе ACPA «Оценка и ремонт железобетонных труб после установки».Продольные трещины – бетон прочен на сжатие, но слаб на растяжение. Армированная сталь предназначена для обработки растягивающих напряжений. Продольные трещины толщиной с волос в короне или на изгибе указывают на то, что сталь приняла на себя часть нагрузки. Трещины шириной менее 0,01 дюйма являются незначительными и должны быть отмечены только в отчете о проверке. Трещины больше микротрещин или трещины шириной более 0,01 дюйма, но менее 0,1 дюйма должны быть описаны в отчете об осмотре и отмечены как возможные кандидаты на ремонт.Продольные трещины шириной более 0,1 дюйма могут указывать на перегрузку или плохое залегание. Дополнительную информацию о ширине трещин можно найти в этой CP Info.
Вопрос: Что такое Автогенное заживление и его связь с конструкцией трубы?
А: Между двумя поверхностями трещин в заглубленных трубах часто возникает явление, известное как аутогенное залечивание. Автогенное заживление — это способность бетона восстанавливаться в присутствии влаги и воздуха.Это объясняет, почему заживление происходит в бетонной трубе, где условия влажности выше, чем в других бетонных конструкциях. Во время этого процесса карбонат кальция (твердое белое вещество) образуется, когда влага вступает в реакцию с негидратированным цементным порошком и восстанавливает процесс отверждения. Этот процесс самовосстановления создает монолитную структуру. В штате Огайо Министерство транспорта разработало стандарт послестроительной инспекции для установленной трубы, который не требует никаких действий с трубой с шириной трещины до 0.06 дюймов, из-за ожидаемого аутогенного заживления.

Вернуться к началу


Бетонная труба в сравнении с альтернативными материалами

Вопрос: В чем разница между бетонной трубой и гибкой трубой?
А:
  • Бетонная труба представляет собой жесткую трубу, которая служит как конструкцией, так и каналом при доставке на стройплощадку.Бетонная труба представляет собой жесткую систему труб, которая более чем на 85% зависит от прочности трубы и только на 15% зависит от прочности грунтовой оболочки. Собственная прочность бетонной трубы компенсирует недостатки конструкции, а также большую высоту заполнения и глубину траншей.
  • Гибкая труба как минимум на 95% зависит от поддержки грунта и опыта установки подрядчика. Обратная засыпка должна быть правильно спроектирована и применена для обеспечения структуры. Импортное заполнение обычно требуется для гибких систем трубопроводов.
Вопрос: Чем отличается гидравлика бетонной трубы от гидравлики гибкой трубы?
А: Американская ассоциация производителей бетонных труб рекомендует значения « n » Мэннинга:
  • 0,012 для бетонной трубы
  • от 0,012 до 0,024 для гофрированного ПЭВП. Рекомендуется использовать более высокое значение диапазона для учета роста волнистости. Дополнительную информацию о росте гофра можно найти в исследовании Техасского университета в Арлингтоне о характеристиках HDPE: http://www.uta.edu/ce/aareports2.php
  • 0,011–0,013 для сплошной стенки из ПВХ
  • Гофрированная стальная труба от 0,029 до 0,034
  • 0,016 до 0,018 для стальной трубы со спиральным ребром
Вопрос: Являются ли соединения из альтернативных материалов эквивалентными по своим характеристикам соединениям бетонных труб?
А: Использование резиновой прокладки само по себе не гарантирует одинаковости различных типов соединений.Разработчики могут использовать стандарты ASTM для определения желаемых характеристик, но в случае альтернативных материалов могут потребоваться дополнительные рекомендации. В соответствии с национальными стандартами соединения бетонных труб регулируются улучшенными, более подробными конструкциями с более жесткими допусками и более высокими испытательными давлениями. Кроме того, владелец проекта получает выгоду от прочности, присущей соединениям бетонных труб, и жесткой конструкции трубы для улучшения линии и уклона, а также обеспечения защиты от прогиба и коробления.

Вернуться к началу


Обращение к производителю бетонных труб

Вопрос: Как найти производителя бетонных труб?
А: Перейти на www.Concretepipe.com — вкладка «Ассоциация» — свяжитесь с производителем, чтобы найти местонахождение завода по производству бетонных труб. Списки участников-производителей дополнены географическими локаторами.
Вопрос: Как узнать больше о бетонных трубах, коробках и альтернативных продуктах?
А: Американская ассоциация бетонных труб имеет сеть региональных инженеров, которые связаны с представителями государственных ассоциаций бетонных труб и инженерами по техническим ресурсам.Эти представители доступны для предоставления информации группам по широкому кругу вопросов проектирования и контроля качества.

В течение года также проводятся образовательные мероприятия для обмена знаниями с людьми, работающими в сфере подземной инфраструктуры. Вы найдете их на нашем веб-сайте и во вкладке «Образование».

Вопрос: Как организовать экскурсию по заводу?
А: Экскурсии по заводу доступны круглый год для небольших групп или больших делегаций.Свяжитесь с Американской ассоциацией производителей бетонных труб
или с местным производителем бетонных труб, чтобы организовать экскурсию и информационные сессии.

Вернуться к началу


Технические характеристики железобетонных труб — Northwest Pipe Company

Geneva Pipe and Precast производит полную линейку железобетонных труб размером от 12 до 96 дюймов и больше по запросу. Доступные в различных классах прочности, наши трубы соответствуют или превосходят все применимые местные и национальные спецификации и производятся на предприятиях, сертифицированных NPCA.Являясь одним из самых прочных дренажных материалов на рынке, бетонная труба предлагает множество преимуществ для вашего проекта. Эта прочная и простая в установке труба является отличным выбором как для неглубоких, так и для глубоких проектов. Мы производим как стандартные, так и специально разработанные железобетонные трубы и нестандартные фитинги для различных областей применения.

Обзор

Стандартный

ASTM C76, ASTM C655, ASTM C990, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198

Конструкция

Сухая заливка с использованием цемента типа III/V, отвечающего требованиям как для цемента типа III, так и для типа V

Размер

Стандартные диаметры от 12 до 96 дюймов, длина от 8 до 12 футов.Доступны бОльшие диаметры.

Емкость

Соответствует или превышает 13 фунтов на квадратный дюйм для прямых соединений и 10 фунтов на квадратный дюйм для изогнутых соединений в соответствии с ASTM C443. Приблизительные пропускные способности указаны в таблице ниже. Все пропускные способности рассчитываются при отсутствии напора, потоке воды на 100 %, минимальном уклоне 0,1 %.

Соединения

Одинарное соединение со смещением с резиновой прокладкой по ASTM C443; Раструб (12–72 дюйма) и шип-паз (72–96 дюймов) в соответствии с ASTM C990.Профильные или предварительно смазанные прокладки.

Принципы использования

Обычно используется для отвода сточных, промышленных и ливневых вод, а также для строительства водопропускных труб. Области применения включают ливневые стоки, канализационные коллекторы, водопропускные трубы, подземные системы сбора ливневых вод, ирригационные системы и трубопроводы очистных сооружений.

Эллиптическая железобетонная труба

Доступный в различных классах прочности, наш эллиптический RCP соответствует или превосходит все применимые местные и национальные спецификации и производится на предприятиях, сертифицированных NPCA.Эта труба является отличным выбором там, где существуют ограничения по высоте или ширине или когда требуется большая пропускная способность или более высокая скорость для условий неглубокой засыпки или при низком расходе соответственно.

Стандартный

АСТМ К507, ААШТО М207, АСТМ К990

Конструкция

Сухая заливка с использованием цемента типа III/V, который соответствует требованиям для цемента типа III и типа V.

Размер

Стандартная вертикальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 18 до 54 дюймов.Стандартная горизонтальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 38 до 54 дюймов. Длина укладки 8 футов для всех размеров.

Соединения

Соединение в паз-гребень с гибкой бутиловой мастикой в ​​соответствии с ASTM C990.

Принципы использования
Эллиптическая труба

— отличный выбор, если имеются ограничения по высоте или ширине, или когда системе требуется большая пропускная способность для условий неглубокого залегания.

Железобетонная труба для микротоннелирования

Качество трубы играет важную роль в успешном выполнении бестраншейной укладки.Наша труба может быть изготовлена ​​по индивидуальному заказу в соответствии с конкретными спецификациями проекта. Используя производственный процесс мокрого литья, мы можем производить трубы с очень жесткими допусками, которые не уступают по качеству любой другой железобетонной трубе для микротоннелирования в мире.

Стандартный

ASTM C76, ASTM C655, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198, ASCE 27

Конструкция

Мокрая заливка из самоуплотняющегося бетона.

Размер

Стандартные диаметры от 36 до 96 дюймов.Доступны дополнительные диаметры. Для любого конкретного диаметра за пределами этого диапазона, пожалуйста, свяжитесь с нашим отделом продаж.

Соединения

Стальная раструбная конструкция соединения с закрытым уплотнительным кольцом в соответствии с ASTM C443. Разработан, чтобы выдерживать давление 50 фунтов на квадратный дюйм.

Принципы использования
Труба для микротоннелирования

является продуктом выбора, если вы пытаетесь избежать каких-либо нарушений, возникающих при обычной практике строительства открытым способом.

Gale Apps — Технические трудности

Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно.Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [[email protected]]; вложенным исключением является Ice.Неизвестное исключение unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0 в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64) в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70) в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248) в java.base/java.util.Objects.checkIndex(Objects.java:372) на Яве.база/java.util.ArrayList.get(ArrayList.java:458) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53) в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.ява:30) в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17) в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.ява:71) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52) на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.ява:82) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44) на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31) в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.ява: 61) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1) на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141) в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359) в IceInternal.Incoming.invoke(Incoming.java:209) в Ice.ConnectionI.invokeAll(ConnectionI.java:2800) на льду.ConnectionI.dispatch(ConnectionI.java:1385) в Ice.ConnectionI.message(ConnectionI.java:1296) в IceInternal.ThreadPool.run(ThreadPool.java:396) в IceInternal.ThreadPool.access$500(ThreadPool.java:7) в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:765) в java.base/java.lang.Thread.run(Thread.java:834) » org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365) org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:327) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:212) com.sun.proxy.$Proxy130.authorize(Неизвестный источник) com.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65) com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57) ком.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22) jdk.internal.reflect.GeneratedMethodAccessor303.invoke (неизвестный источник) java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) java.base/java.lang.reflect.Method.invoke(Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.ява: 215) org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:142) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:102) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87) org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038) org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942) орг.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998) org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890) javax.servlet.http.HttpServlet.service(HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875) javax.servlet.http.HttpServlet.service(HttpServlet.java:733) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162) org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130) org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:66) org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:105) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162) org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal(HttpTraceFilter.java:90) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) орг.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java: 99) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java: 92) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.ява:93) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:154) орг.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal(WebMvcMetricsFilter.java:107) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) орг.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202) org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143) org.apache.каталина.клапаны.ErrorReportValve.invoke(ErrorReportValve.java:92) org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687) org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374) орг.apache.койот.AbstractProcessorLight.process(AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893) org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49) java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) Ява.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread.java:61) java.base/java.lang.Thread.run(Thread.java:834)

Прочность на раздавливание бетонных колец с системой армирования полимочевиной

https://doi.org/10.1016/j.tust.2020.103407Получить права и содержание

Выявлено влияние места нанесения полимочевинного покрытия на прочность бетонных колец на раздавливание.

Показаны и проанализированы механизмы разрушения бетонных колец с полиуретановым покрытием.

Abstract

В статье описана часть исследований в рамках исследовательского проекта «Полимочевинные покрытия как возможная система усиления конструкции». Основной целью экспериментальных исследований является изучение возможности применения полимочевинных покрытий для армирующих конструкций (в том числе стальных, бетонных, деревянных и других конструкций, используемых в строительстве).Статья в первую очередь направлена ​​на оценку прочности на раздавливание бетонных колец, армированных покрытием из полимочевины. Относительно простой способ нанесения и ряд преимуществ применения полимочевины могут оказаться очень полезными при ремонте или модернизации бетонных конструкций. Для составления этой статьи было проведено испытание бетонных колец на прочность при раздавливании. Представлены и обсуждены механизмы разрушения образцов бетона в зависимости от способа нанесения полимочевинного покрытия. Объекты испытаний нагружались перпендикулярно их продольной оси.На этой основе была исследована и проанализирована связь между методом нанесения покрытия и прочностью на раздавливание и механизмом разрушения. Полученные результаты показывают, что нанесение полимочевинного покрытия на обе поверхности бетонных колец повышает их прочность на раздавливание на 20,3 % и позволяет безопасно эксплуатировать объект после образования трещин в бетоне.

Ключевые слова

Полимочевинная система покрытия

Бетонные кольца

Механизм разрушения

Прочность на раздавливание

Рекомендованные статьиСсылки на статьи (0)

© 2020 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Стандартные технические условия на круглые сборные железобетонные секции люков

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов.Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы.Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом.Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Круглая труба — Foley Products

Армированная круглая бетонная труба

  • Доступны диаметры от 12” до 96” в классах III, IV и V
  • Доступны специальные конструкции
классы могут сбивать с толку тех, кто не знаком с конструкциями железобетонных труб (RCP). RCP доступен как с различной толщиной стенки, так и с различной конструкцией.Независимо от указанной или предоставленной толщины стенки, класс конструкции будет соответствовать одним и тем же заданным требованиям по нагрузке.

Стандартный RCP доступен на нескольких предприятиях Foley Products с толщиной «B-стенки» или «C-стенки». B-wall рассчитывается путем простого деления диаметра трубы (в дюймах) на 12 и добавления 1 дюйма. C-wall просто добавляет дополнительные ¾ дюйма к приведенным выше расчетам. Например, 60-дюймовый RCP будет иметь толщину B-стенки 6 дюймов (60/12 = 5 + 1) и толщину C-стенки 6.75 дюймов. (60/12 + 1,75)

Стандартные конструкции RCP варьируются от класса I до класса V; тем не менее, большинство производителей производят только трубы классов с III по класс V. Трубы класса III предназначены для прохождения испытания на D-нагрузку (см. ASTM C497) диаметром 1350 фунтов/фут/фут. Следовательно, независимо от того, указано ли RCP как стенка B или стенка C, трубы класса III должны пройти одно и то же испытание на D-нагрузку. Более тонкая конструкция с B-образной стенкой требует дополнительной армирующей стали, чтобы выдерживать требуемую D-нагрузку. Это позволяет производителю предоставить наиболее экономичное решение с учетом затрат на сырье и транспортировку в вашем регионе.

Часто инженеры-проектировщики указывают трубу с «С-образной стенкой», думая, что они получают дополнительное бетонное покрытие поверх арматурной стали; однако, независимо от указанной толщины стенки, минимальные требования к защитному покрытию одинаковы в соответствии со спецификацией ASTM C76.

Объем жб кольца: Размеры, вес и объем бетонных колец 1, 1,5, 2 м

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
