Можно ли проходной выключатель использовать как обычный – Проходной выключатель. Схемы подключения и примеры монтажа

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

Содержание статьи:

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

• клавишные;
• кнопочные;
• ползунковые;
• тяговые;
• тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
2. Отключить напряжение.
3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
5. Аналогично выполняют работу на другом выключателе.
6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

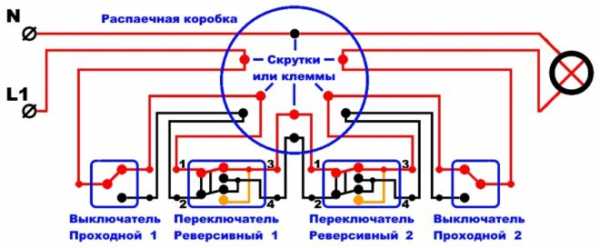

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

strojdvor.ru

Как сделать проходной выключатель из обычного своими руками

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

• Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
• Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

• С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
• Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

• Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

• Невозможно определить, выключено или включено устройство, по расположению его клавиш.
• Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

yaelectrik.ru

Делаем проходной выключатель своими руками

Стандартный выключатель расположен стационарно и включает/отключает свет с одной точки. Это не всегда удобно, особенно если площадь помещения велика, поэтому на помощь приходят проходные переключатели. Они помогают регулировать включение и выключение света независимо из разных мест, а сделать такие устройства можно своими руками.

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Схема расположения выключателей в комнате

Смотрите также материал о технологии подключения перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

• Одноклавишный (с подсветкой или без)
• Двухклавишный (с подсветкой или без)
• Трехклавишный
• Промежуточный
• Накладной
• Встроенный

У этих механизмов два недостатка:

1. По кнопкам невозможно определить, в каком положении устройство.
2. Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

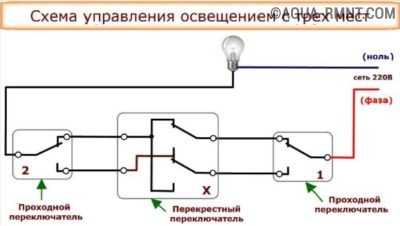

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

О стандартах установки выключателей и розеток в квартире, а также о мерах безопасности читайте в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Чтобы в темноте легко найти выключатель, нужна подсветка. Такие устройства есть в специализироаванных магазинах, а подключить его можно самостоятельно. Как это сделать, узнаете в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html.

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.

aqua-rmnt.com

Как сделать проходной выключатель из обычного, как его правильно подключить

Чтобы получить возможность управления светильником из разных комнат, или разных точек одной большой комнаты, к примеру коридора, применяют переключатели, т.е. проходные выключатели.

Домашний мастер без особых затруднений справится с монтажом устройства. Его можно приобрести в готовом виде, мы рассмотрим, как сделать проходной выключатель из обычного, что потребуется в процессе работы.

Что такое проходной переключатель?

Предназначение проходного переключателя —  управление осветительными устройствами на расстоянии, из разных мест. Обычно схемы таких переключателей сложнее чем у обычных.

Используются, как правило, в больших помещениях, где удобно ставить более одного выключателя:

• Коридоры
• Садовые дорожки
• Спальни
• Лестницы

Если говорить просто, то устройство предназначено для включения света в одном месте, и выключения в другом. Такой прибор удобен тем, что не нужно совершать лишних проходок, специально для того, чтобы включить или выключить освещение.

Есть несколько видов переключателей. Их практически столько же, сколько и простых.

По конструкции они могут быть:

• Одинарным, двойными или тройными
• Клавишными или сенсорными
• С дистанционным пультом управления

Основным критерием выбора выключателя, является количество групп проводов, которые будут к нему подключаться. Другие характеристики при выборе устройств не так важны. Главным конструктивным отличием от обычных выключателей является система контактов.

Наличие переходного выключателя и пульта дистанционного управления вместе практически бесполезны, так как при наличии пульта необходимость в подобных приборах пропадает.

Можно ли обычный выключатель сделать проходным

Двойной и проходной выключатели имеют не очень большие различия в конструкции, а именно — в проходном имеется дополнительный контакт. Поэтому для подключения прибора потребуется применить трехжильный кабель.

Переделка обычного выключателя на  переходной — дело не сложное. Задача стоит в добавлении к устройству третьего контакта.

Для начала заготовим 2 выключателя, если получится — от одного изготовителя: двух- и одноклавишный.
При выборе двухкнопочного устройства, необходимо уточнить, есть ли возможность изменить положение клемм. Клеммы нужно изменить так, чтобы размыкание и замыкание происходили независимо друг от друга.

Сделать проходной переключатель из обычного не сложно, это сравнимо с заменой розетки.

Вся работа по переделке заключается в нескольких этапах:

• Для начала стоит вытащить выключатель из стены. Для этого нужно ослабить держатели, и ослабить зажимы кабелей. Не будет лишним определить на каком из проводов расположена фаза (это облегчит монтаж устройства после проведенной работы).
• После нужно ослабить зажимы, и извлечь электрическую основу выключателя.
• Затем вынимаем толкатели-пружинки, которые находятся в станине. Все эти элементы довольно хрупкие, при работе с ними нужно соблюдать осторожность.
• С помощью отвертки (желательно шлицевой) необходимо поддеть два зубца, которые находятся на торцах переключателя.

Далее идет основной этап работы, так как все предыдущие были подготовительными.

Устройство оснащено тремя группами контактов:

• общими
• подвижными
• индивидуальными

Перед началом работы, всегда необходимо отключить питание. Далее следует проверить кабели на наличие в них тока. Техника безопасности, как всегда — на первом месте.

После чего одну из контактных площадок необходимо обрезать и повернуть на 180 градусов.

Последним шагом будет установка клавиши на переделаннм устройстве. После чего необходимо установить переключатель на место.

Вся операция не требует больших навыков электрика и справиться с ней сможет любой.

Как подключить двухклавишный проходной выключатель без монтажной коробки

Подключить устройство без монтажной коробки можно, это будет немного сложнее, но существует 2 возможных варианта.

С помощью импульсного реле	Если в электрический щит возможно добавление дополнительного модуля, то есть возможность подключить переключатель с помощью импульсного реле. Соединение проводов должно быть параллельным, после чего провода должны напрямую заводиться в щиток. Кроме этих проводов, контакты светильника также должны заводиться напрямую в щит. Всей нагрузкой будет управлять импульсное реле.
На проходных переключателях	Для данного подключения необходимо знать схему подключения выключателей с двух мест. В этом случае подключения через все будет проходить ток нагрузки, поэтому кабели нужно выбирать одинакового сечения. В роли монтажной коробки у нас будет выступать первый подрозетник. Питание эл. щитка будет направлено в подрозетник. Все провода будут сосредоточены в нем.

Схема подключения переходного выключателя

Но для такого подключения необходим глубокий подрозетник, для более удобного расключения проводов. В нем соединяются заземляющий и нулевой провода от источника света.

Контакт от светильника объединяются с контактом от второго подрозетника. Этот провод будет выступать проводником фазы. Все остальные провода подключаем к клеммам выключателей.

Предлагаем посмотреть видео о правильном подключении проходного выключателя:

Перекрестный и проходной выключатели, в чем отличия

Перекрестный и проходной переключатели отлично сочетаются друг с другом. Если в квартире много комнат и есть длинные коридоры, то к проходным выключателям можно добавить несколько перекрестных и появится возможно сэкономить массу времени.

Основным отличием между проходным и перекрестным выключателем будет наличие четвертого контакта. У проходного их три, а у перекрестного четыре. Принцип действия у таких переключателей сложнее, но ненамного. У такого типа устройств есть возможность не только замыкать, но и размыкать контакты.

Лучше всего устанавливать такие схемы выключателей на стадии ремонта квартиры, так как проводов будет много, и нужно будет продумать, как и куда придется их прятать.

Делаем из проходного двухклавишного выключателя обычный

Если рассуждать логично, то несложно предположить, что можно выполнить обратное действие, т.е. переходной переключатель можно преобразить в обычный. Работа будет заключаться в удалении лишних проводов из переключателя.

Из переходного выключателя делаем обычный

Оставляем только 2 провода, этого достаточно для выполнения функций обычного выключателя. Для одной клавиши потребуется задействовать I и III контакты, а для второй II и IY контакты.

В заключении стоит отметить, что сначала рекомендуется провести подготовительные мероприятия, связанные с подготовкой нужных  инструментов. В процессе выполнения — соблюдать правила техники безопасности — обязательно!

Для получения качественного результата не стоит спешить, работа довольно кропотливая, и при неправильном подключении работать схема не будет. Желательно проверить проделанную работу дважды, перед тем как включить питание. Также для успешной работы, нужно выбирать качественные устройства.

Данная работа не является сложной, разобраться в ней сможет любой. Главное правильно и без спешки проводить работу шаг за шагом.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Что такое проходной выключатель и где они прменяются

Если по каким-либо причинам есть необходимость включать/выключать освещение из разных мест коридора или комнаты, то оптимальным решением будет выключатель проходной: что это такое, как он устроен, возможные схемы подключения и варианты применения – все это надо понимать, чтобы его использование было максимально эффективным, а подключение наименее затратным.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где применяется проходной выключатель

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель проходной – узнают что это такое они обычно либо заранее от электриков, если грамотный специалист делает проводку, либо когда со временем приходится начать активно интересоваться, как можно одну лампу включать из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных маршах и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и прочие электроприборы не только из двух, а с неограниченного количества мест – все зависит от количества переключателей. Примером случая, когда надо применять такое решение может быть лестница на второй или третий этаж дома – обычно им требуется дополнительное освещение, особенно при расположении на несущей стене.

Понятно, что когда выключатель здесь один, то включив свет и поднявшись наверх, выключить его уже не получится. Как вариант, можно установить два источника освещения, но придется бегать по лестнице туда-сюда – включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и опять подняться наверх.

Выходом из положения также могут стать датчики движения, но их тоже придется ставить на каждом этаже, а стоимость таких устройств выше выключателей. Также надо учитывать, что они не всегда корректно срабатывают – иногда чтобы свет загорелся, придется не просто пройти по лестнице, а еще и шагнуть влево или вправо. Еще такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших помещений и на улице, проходные выключатели можно установить в спальне, чтобы можно было при свете лечь в кровать и только потом его выключить.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Для того, чтобы сделать окончательный выбор, надо точно представлять себе где и как эти выключатели будут использоваться.

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

yaelectrik.ru

понятие, отличия, техника выполнения, необходимые материалы и инструменты

В статье вы узнаете, как сделать проходной выключатель из обычного. Это такое устройство, при помощи которого появляется возможность управлять источником освещения из нескольких мест одновременно. Как правило, такие выключатели монтируются в коридорах большой длины, на переходах или лестницах. Их использование очень удобно, не приходится носить с собой фонарик или возвращаться по темной комнате.

Где можно использовать выключатели?

Очень часто их применяют в спальнях. При этом один выключатель вешается непосредственно у входа в комнату, а второй возле кровати. Они довольно удобные, так как для включения или выключения света в комнате или коридоре не придется возвращаться к основному выключателю возле двери. Также можно использовать в рабочем кабинете, чтобы отключить основное освещение и включить настольный светильник. И намного эффективнее использовать проходной выключатель вместо обычного.

В этой статье мы поговорим о том, как самостоятельно сделать выключатель проходного типа из обычных. Стоит отметить, что стоимость проходных конструкций довольно высокая, поэтому позволить что сможет себе далеко не каждый. Поэтому и возникает вопрос, а можно ли из пары обычных выключателей самостоятельно изготовить проходной, но чтобы не нарушить работу всей системы в целом.

Особенности конструкции

Если сравнивать с обычными двойными выключателями, то отличия в количестве контактов – у проходных их три. Соединения необходимо осуществлять с помощью трехжильных кабелей. Допускается прокладка как открытой проводки, так и закрытой. В последнем случае провода прячутся в стене, в специально подготовленную для этого штробу. Это канавка в стене, сделанная при помощи зубила.

При подключении провод, по которому подается ноль, идет к осветительному прибору. Что касается фазы, то необходимо, чтобы она поступала непосредственно к выключателю, который будет разрывать электрическую цепь. Следовательно, можно упростить конструкцию так: фаза поступает ко входу выключателя, ноль – сразу на осветительный прибор через распределительную коробку. Как вы можете видеть, все управление идет исключительно по фазному проводу.

Особенности подключения

На выход устройства нужно подключать два провода – перемычка, которая имеется в конструкции, попеременно замыкает электрическую цепь. Эти кабели, соединенные с выходом, соединяются со вторым выключателем, но при этом одна жила поступает сразу к осветительному прибору. Следовательно, проходной выключатель просто позволяет осуществить переброску электроэнергии с одной линии на другую.

На сегодняшний день в продаже можно встретить тройные выключатели проходного типа. Конечно, из-за сложности конструкции его стоимость просто запредельная. Вряд ли у кого-то возникнет желание переплачивать за такой девайс, если его можно изготовить из простых. Причем не нужно иметь семь пядей во лбу, специальный инструмент и диагностическую аппаратуру. Работы по изготовлению не отличаются сложностью и выполнить их можно строго по инструкции, приведенной ниже.

Внешний вид устройства

Внешний вид проходного выключателя практически такой же, как у обычного. Причем у проходных также может быть одна или несколько клавиш для переключения линий. Разница наблюдается только лишь во внутренней конструкции. Как правило, в домах используют выключатели маршевого типа, у которых всего одна клавиша.

Но проходные устройства нужно называть скорее переключателями, а не выключателями. Дело в том, что они предназначены для того, чтобы переключать электрические цепи между собой. В том случае, если помещение, в котором устанавливается выключатель, большое по площади, возможно, придется использовать устройство с двумя или даже тремя клавишами. Поэтому нужно внимательно ознакомиться со схемой подключения проходного выключателя. Как обычный его включить нельзя, система здесь немного иная.

Переделка выключателя

Изготовление из обычного выключателя проходного заключается только лишь в том, что нужно добавить еще один контакт. Чтобы это сделать, вам придется приобрести сразу два выключателя. Обязательно они должны быть изготовлены одним и тем же производителем, только на одном выключателе должно быть две клавиши, а на втором одна.

Также рекомендуется использовать устройства одинакового размера. Когда будете приобретать двухклавишный выключатель, обратите внимание, можно ли поменять местами клеммы так, чтобы размыкание и замыкание электрических цепей производилось независимо.

Следовательно, в одном положении клавиши произойдет подключение первой цепи, а во втором вы замкните соседнюю линию. А теперь поговорим о том, как изготовить и как подключить проходной выключатель. Как обычный не получится – в линии большее число проводов, которые необходимо коммутировать. Простые выключатели не смогут это сделать.

Последовательность работ

А теперь начинаем проводить работы по переделке обычного выключателя в проходной. Для этого вам нужно выполнить такие манипуляции:

1. Сначала ослабляете зажимы для подключения подходящего кабеля. Обязательно распорки подрозетника необходимо ослабить. Это необходимо для того, чтобы спокойно демонтировать выключатель из отверстия в стене.
2. Как вы понимаете, при этом обязательно необходимо отключать полностью электричество в доме. Определите с помощью щупа перед отключением электроэнергии, на каком проводе находится фаза. Обязательно сделайте метки на проводе. В этом случае вы максимально облегчите монтаж устройства.
3. Снимите выключатель и переверните его внутренней частью вверх. После этого разогните зажимы на корпусе и извлеките всю электрическую часть конструкции. Используя простую отвертку, вы это сделаете за пару минуту.
4. Затем при помощи плоской толстой отвертки необходимо вынуть пружинки, которые находятся внутри корпуса. Использовать тонкую отвертку не рекомендуется, так как вряд ли получится извлечь пружины. Будьте аккуратны, старайтесь не торопиться, чтобы не погнуть и не сломать элементы конструкции.
5. С помощью плоской отвертки необходимо на торцах снятой части выключателя поддеть два зубца.

Завершающие работы

А теперь завершающие этапы изготовления проходного выключателя своими руками. Из обычных выключателей сделать его можно, но для этого осталось выполнить несколько действий:

1. Проводите основной этап процедуры. Для этого на основной части из керамики найдите группы контактов. Всего их три: индивидуальные, общие, подвижные.
2. Один из подвижных контактов нужно развернуть на 180 градусов, после чего необходимо площадку контактную, которая относится к общей цепи, немного срезать. Изолировать при этом ничего не нужно.
3. Как только это сделаете, всю демонтированные часть потребуется установить обратно.
4. С одинарного выключателя снимите клавишу и установите ее на новое устройство. В том случае, если у вас нет одинарного выключателя, то допускается склеивание между собой двух клавиш. Очень просто это сделать при помощи клеевого пистолета.

Как вы видите, процесс изготовления довольно прост, не отнимет много времени. Конечно, придется немножко повозиться с механизмом выключателя.

Какие недостатки у проходных конструкций

Давайте поговорим о том, какие недостатки можно выделить у выключателя проходного типа. Специфика использования этих устройств довольно оригинальная, поэтому существуют маленькие недостатки:

1. По положению клавиш нельзя понять, включен осветительный прибор или же выключен.
2. Не получится из разных мест одновременно выключать или включить осветительную лампу.

Но такие минусы незначительные, при работе устройства вряд ли они смогут сильно повлиять на решение, касаемо их монтажа или же на самостоятельное изготовление. Но вы должны быть готовы, что сразу же после монтажа вы будете немного путаться при включении и выключении осветительных приборов. Но это быстро проходит, человек привыкает ко всему.

Заключение

Как видите, проходные выключатели хоть заводского изготовления, хоть кустарного, являются достаточно удобными приспособлениями. Управление осветительными приборами из различных мест позволит вам избежать необходимости возвращаться, чтобы отключить свет. Причем идти обратно придется по темному коридору.

Особенно это актуально, если в доме прохладно, а вы улеглись в теплую кровать и так не хочется вылезать из-под одеяла, чтобы отключить свет. В этом случае нужно ставить либо проходной выключатель возле изголовья кровати, либо же монтировать детектор хлопков, который позволит отключать свет посредством звука.

И вряд ли кто-то задумается, как из проходного выключателя сделать обычный двухклавишный. Это попросту не нужно – стоимость проходного намного выше, нежели простого. Поэтому, с экономической точки зрения, это делать просто нецелесообразно.

fb.ru

Проходной коридорный выключатель

Для включения,выключения освещения из двух точек используют проходной коридорный выключатель. Покупают и устанавливают их парами. По внешнуму виду проходной выключатель очень похож на обчный, только в большинстве из них на клавише включения, точнее переключения, нарисованы два треугольника. Кстати проходной выключатель можно применять вместо обычного, ди цена у них приблизительно одинаковая.

Проходной выключатель имеет три контакта — входной (центральный) (иногда возле него рисуют входную стрелку) и два коммутируемых (в одном положении клавиши переключения к входному контакту подключается первый, а в другом — второй).

На фото слева показан проходной выключатель с подсветкой (вид снизу.) Справа обычный проходной выключатель.

Обратите внимание, что подсоединительные клеммы на выключателях различных производителей размещены по-разному, имеют различное обозначение и маркировку. Перед подсоединением необходимо прозвонкой определить где входная клемма (на нижнем фото обозначенная L), а где выходные коммутируемые (на нижнем фото обозначенные выходящими стрелками). К каждой клемме можно подсоединить по два проводника. Т.е. имеется два входных отверстия для провода. На рисунке они обведены черной краской.

На фото слева вид проходного выключателя сверху со снятой клавишей переключения, а справа вид снизу. «L» — входная клемма, стрелочками обозначены выходные/коммутируемые. У двойного выключателя лицевая (передняя) часть имеет две клавиши , а тыльная три клеммы — одна входная и две выходных. У проходного выключателя лицевая часть имеет одну клавишу, а тыльная также три клеммы — одна входная и две выходных.

Для сравнения можно посмотреть обычный двухклавишный выключатель. Вид снизу почти не отличается от проходного.

Словесное описание сборки схемы подключения проходного выключателя:

1. Входной фазный провод подключаем к ближайшему входному контакту.
2. Коммутируемые контакты первого выключателя соединяем с коммутируемыми контактами второго. Порядок подключения не имеет значения. Часто возле коммутируемых контактов рисуют стрелочки направленные наружу.
3. От центрального контакта Второго выключателя провод идет к патрону лампочки, его центральному контакту.
4. От бокового контакта патрона лампочки провод идет к нулевому проводу питания.

Ниже приводятся схемы подключений для разных вариантов сборки: с коробкой и бескоробочный. Для бескоробочного варианта сборки сейчас появились специальные углубленные установочные коробки

Также существует принципиально отличный подход к многоместному управлению одним светильником. Заключается он в применении специального реле. А вместо выключателей ставится кнопка (по внешнему виду малоотличима от клавишного вылючателя). Поочередное нажатие на любую кнопку включает или выключает напряжение на светильнике.

elektromonter.com.ua
