Монтаж и правила установки пластиковых лотков

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, «магистрального типа» лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

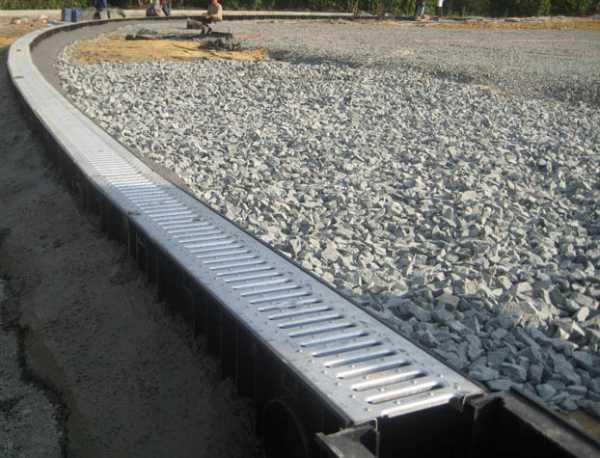

Установка пластиковых водоотводных лотков

  • Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.
  • Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала.
  • При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание.
  • Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой. Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху».
  • Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

  • При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
  • При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.
  • При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
  • Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
  • С торцов канала (вход-выход) устанавливаются заглушки.
  • При установке в бетонное покрытие необходимо предусмотреть температурные швы — параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
  • Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
  • Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Параметры бетонной обоймы для пластиковых лотков
Класс нагрузкиA15B125C250D400E600
Ширина бетонной обоймы, мм (C)≥80≥100≥100≥150≥200
Толщина бетонной обоймы, мм (H)≥100≥100≥150≥200≥200
Класс бетонной обоймы (марка бетона)B25B25B25B25B35
Пластиковые водоотводные лотки являются основой складской программы компании производителей и поставщиков «Лига 812» в Санкт-Петербурге, нацеленной на бесперебойное снабжение объектов частного, гражданского и промышленного строительства профессиональными системами водоотведения. На нашем сайте Вы можете самостоятельно выбрать и купить необходимый материал линейного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.
Лотки водоотводные пластиковые

www.liga812.ru

установка и устройство, укладка своими руками, фото и видео

Содержание:

1. Устройство водоотводного лотка
2. Классификация водоотводных лотков
3. Полимерные лотки
4. Бетонные лотки
5. Чугунные лотки
6. Правила монтажа водоотводных лотков
7. Линейный водоотвод из лотков

Водоотводные лотки применяются в поверхностных дренажных системах. Назначением лотка в данном случае является сбор воды и его последующая отправка в водоприемник. Лотки обычно устанавливаются вдоль бордюров, под сточными трубами или в конечной точке кольцевой отмостки.

В данной статье будут рассмотрены основные виды лотков, материалы, используемые для их изготовления, монтаж водоотводных лотков и рекомендации, позволяющие выбрать наиболее подходящую конструкцию.

Устройство водоотводного лотка


Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

  1. Сточный лоток. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
  2. Коробчатый лоток. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
  3. Щелевой лоток. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
  4. Бордюрные лотки
    . Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Классификация водоотводных лотков


Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков (прочитайте также: «Лоток водоотводный — виды и особенности»). На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.

В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

Полимерные лотки


Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию.

Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

  • длина – 1 м;
  • ширина – 0,14 – 0,5 м;
  • высота – 0,06 – 0,79 м;
  • диаметр – не менее 0,1 м.

Бетонные лотки


Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.

Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

  • длина – 0,5 – 4 м;
  • ширина – 0,14 – 0,43 м;
  • высота – 0,15 – 0,88 м;
  • диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Чугунные лотки


В производстве чугунных лотков используется две марки чугуна:
  • чугун с пластинчатым графитным зерном;
  • чугун со сферическим графитным зерном.

Данный материал входит в состав профиля изделия и его решетки. Учитывая тот факт, что чугун очень сильно подвержен коррозийному влиянию, готовые конструкции оцинковываются, но обычно эта процедура выполняется опционально: клиент может заказать лоток без цинкового покрытия.

Поскольку такой материал, как чугун, имеет очень хорошую устойчивость перед продольными и поперечными нагрузками, изделия из него используют в местах, где на них будут приходиться большие усилия. Обычно чугунные лотки устанавливаются на взлетно-посадочных полосах, на стоянках грузовых автомобилей и прочих участках: использование лотков из чугуна на частных земельных участках не оправдывается с финансовой точки зрения.

Габариты типовых чугунных изделий:

  • длина – не более 0,5 м;
  • ширина – не более 0,2 м;
  • толщина решетки – от 0,05 м;
  • внутренний диаметр – от DN 100.

Правила монтажа водоотводных лотков


Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется с довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

  1. Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту сумму на 25%, и выбирать водоотводные лотки уже по полученному результату.
  2. Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и габариты лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
  3. Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
  4. Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
  5. Установка лотков водоотводных из стали проще, поскольку их вес на порядок меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
  6. Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
  7. Решетку нужно закрепить неподвижно, что она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

Линейный водоотвод из лотков


Установка лотков водоотводных выглядит таким образом:
  1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны: достаточно использовать колья и бечевку.
  2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
  3. Определив диаметр, можно приступать к выбору самих лотков и их габаритов.
  4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
  5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
  6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
  7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

Заключение

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, и участок будет защищен от воздействия влаги. При необходимости можно устанавливать водоотводные лотки своими руками, и созданная конструкция ни в чем не уступит работе специалистов.

kanalizaciyadoma.com

Общие рекомендации по монтажу систем водоотвода от Стандартпарк

Какое фото/чертеж вам необходимо*

Адыгея (Республика)Алтай (Республика)Алтайский крайАмурская областьАрхангельская областьАстраханская областьБашкортостан (Республика)БеларусьБелгородская областьБрянская областьБурятия (Республика)ВладивостокВладимирская областьВолгоградВолгоградская областьВологодская областьВоронежВоронежская областьДагестан (Республика)Еврейская автономная областьЕкатеринбургЗабайкальский крайИвановская областьИнгушетия (Республика)Иркутская областьКабардино-Балкарская РеспубликаКазаньКазахстанКазахстанКалининградская областьКалмыкия (Республика)КалугаКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаКарелия (Республика)Кемеровская областьКировская областьКоми (Республика)Костромская областьКраснодарКраснодарский крайКрасноярскКрасноярский крайКрым (Республика)Курганская областьКурская областьЛипецкЛипецкая областьМагаданская областьМарий-Эл (Республика)Мордовия (Республика)Москва и Московская областьМурманская областьНижегородская областьНовгородская областьНовосибирскНовосибирская областьОмская областьОренбургская областьОрловская областьПензаПензенская областьПермский крайПермьПриморский крайПсковская областьРеспублика ХакасияРоссияРостовская областьРязанская областьСамараСамарская областьСанкт-ПетербургСаратовская областьСахалинская областьСвердловская областьСеверная Осетия-Алания (Республика)Смоленская областьСтавропольТамбовская областьТатарстан (Республика)Тверская областьТомская областьТулаТульская областьТыва (Республика)Тюменская областьТюменьУдмуртия (Республика)Ульяновская областьУфаХабаровскХабаровский крайХанты-Мансийский Автономный ОкругЧелябинская областьЧеченская РеспубликаЧувашия (Республика)Чукотский автономный округЯкутия (Республика)Ямало-Ненецкий Автономный ОкругЯрославльЯрославская область

Нажимая кнопку Отправить вы даете согласие на обработку персональных данных


www.standartpark.ru

Поверхностный водоотвод и его установка своими руками

Поверхностная система водоотвода становится все более популярной у владельцев частных участков. Это связано с тем, что данная система водоотвода очень качественна и надежна

Возросший интерес владельцев частных участков к установке систем поверхностных водоотводов далеко не случен, ведь с их помощью можно надежно защитить рельеф поверхности или фундамент здания от негативных последствий атмосферных осадков. Изобильные дожди, а также снег, способны нарушить конструкцию дома, затопить подвал или загубить имеющиеся зеленые насаждения. Избежать всех этих неприятных последствий удастся, если разумно спроектировать и правильно смонтировать поверхностный водоотвод. Все его составные части следует установить в виде единой системы, комплексно. Это однозначно поможет с решением этих задач.


Содержание статьи



Проектирование системы поверхностного водоотвода

Проектирование является очень важным этапом работы, связанным с обеспечением правильного обустройства водоотвода. Оно охватывает такие важные аспекты:

  • определение оптимального вида системы отведения воды на участке;
  • составление схемы расположения каналов, точек забора воды и мест ее сброса;
  • определение и покупка необходимых материалов в нужном количестве.

Решение всех этих задач будет невозможно достичь без учета ряда очень важных моментов. Их не так много, но от них во многом будет зависеть конечный результат проделанной работы. Итак, особое внимание потребуется уделить:

  • типу грунта и его твердости;
  • виду поверхности;
  • уровню подземных вод;
  • схеме расположения на участке различных построек, сооружений, дорожек, клумб;
  • частоте и интенсивности выпадения атмосферных осадков.


При твердом грунте, который пропускает влагу в малом количестве, потребуется установка большего количества каналов. Глинистая почва способствует возникновению заболоченности, а потому требует сооружения подземного дренажа. Без дополнительных рукавов нельзя будет обойтись в случае наличия разницы высоты участка. Все эти факторы будут вносить свои коррективы в смету расходов, но, несмотря на это, можно утверждать, что проектирование и установка такой системы водоотвода очень выгодно.

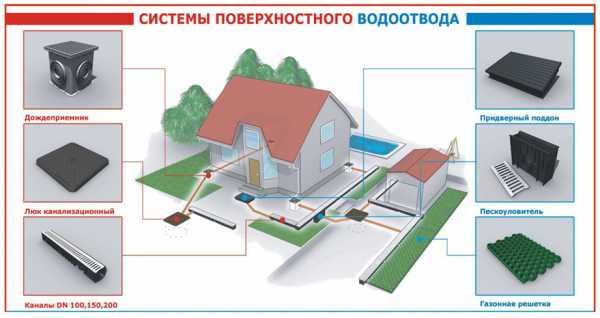

Создание комплексной системы водоотвода на участке

К основным функциям водоотвода следует отнести защиту фундаментов построек, недопущение заболачивания поверхности и образования наледи зимой, а летом луж, а также предотвращение возникновения эрозии почвы. Самым действенным методом в таком случае может стать создание комплексной системы водоотвода, состоящей из нескольких частей:

  • системы водоотвода с кровли;
  • поверхностного водоотвода;
  • внутреннего отвода воды;
  • системы отвода грунтовых вод;
  • дренажных канав.

Комплексные системы поверхностных водоотводов делятся на два основных вида: линейный и точечный. И если первый вид рассчитан на сбор атмосферных осадков с территории больших площадей, то второй — для локального сбора дождевой воды с поверхности.

Особенности установки линейного водоотвода

Лучше всего линейный водоотвод подходит для равнинной поверхности, на территории которой вода не имеет возможности стекать в предназначенные для этого места, а рассредоточивается по всему участку. Устранить эту неприятную ситуацию можно путем установки набора желобов с решетками, предназначенных для недопущения попадания крупного мусора.

Расположенные по всей территории участка каналы выступают в роли дождеприемников и трубопроводов. Пескоприемники отвечают за фильтрацию дождевой воды от различного мусора – земли, мелких камешков, песка. Устанавливают пескоприемники перед канализацией, так как эта превентивная мера защищает последнюю от засорения.

Еще одним важным элементом системы поверхностного водоотвода являются придверные поддоны, которые используются для чистки подошвы обуви. Газонные решетки эффективно отводят воду с участка. Укладывать лотки в траншеи следует с уклоном 5˚. Определить правильность уклона можно пустив мощную струю воды. Если поток воды начнет беспрепятственно двигаться к дождеприемнику, значит уровень уклона определен верно.

Укладку водоотводных лотков рекомендуется проводить по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке, то есть защитит их песчаные подсыпки от переувлажнения, а значит от последующей неустойчивости и трещин.



Основные функции точечного водоотвода

Точечные водоотводы уместно устанавливать при наличии проблем, связанных с сильными потоками воды во время ливней или паводков, так как их главное предназначение – локальный сбор воды. Данный вид сбора воды станет очень хорошим дополнением для линейной системы отвода влаги.

Сама конструкция этой системы является набором водоприемников, расположенных в наиболее проблемных местах участка. Определяются эти места путем наблюдения за теми точками скопления воды, где она скапливается и задерживается больше всего.

При установке точечного водоотвода можно использовать такие дождеприемники как колодцы или бордюры, а также пластиковые дождеприемники. Торцевые стенки сосудов предусматривают специальные соединения с трубами, имеющими диаметр 50-160 мм.

Добиться наилучшего результата в борьбе с осадками можно путем рационального использования двух вышеописанных систем одновременно.

Рекомендации по выбору материалов для установки поверхностного водоотвода

Правильный подбор материалов для монтажа водоотвода зависти от таких факторов, как тип имеющегося покрытия, рельеф участка, климатические условия. При учете всех этих нюансов, к моменту начала работ рекомендуется иметь в наличии:

  • лопату для рытья траншеи;
  • бетон для заливки траншеи;
  • дождеприемники, лотки, желоба;
  • решетки для сбора технических примесей крупного размера;
  • пескоприемник для фильтрации воды.

Все вышеперечисленные материалы должны быть очень качественными, так как от них будет потом зависеть надежность поверхностного водоотвода и его долговечность.

Виды лотков и дождеприемников для системы водоотвода

Лотки и дождеприемники являются главными элементами водоотвода. Они делятся на тир категории – бетонные, пластиковые и полимербетонные. Выбор материала в каждом конкретном случае будет зависеть от назначения того участка, где предполагается их конструирование.

  • Бетонные лотки бывают обычно защищены решетками из чугуна или стали и оснащены специальными креплениями, благодаря которым возрастает надежность системы в целом. Среди главных достоинств этих лотков можно выделить высокую прочность, влагостойкость и самоочищаемость. Стоят бетонные желоба не очень дорого и спокойно выдерживают нагрузки до 90 т.
  • Пластиковые лотки просты в монтаже, обладают повышенной пропускной способностью, долговечны, относительно мало весят. Учитывая то обстоятельство, что максимальной нагрузкой для пластиковых лотков является норма в 25 т, не рекомендуется их применение на участках обладающих повышенной нагрузкой. Данный совет не распространяется на лотки F класса, имеющим стальные насадки и чугунную решетку. Бетонные и пластиковые дождеприемники можно успешно использовать даже при небольшом бюджете. Пластиковые лотки устанавливаются в пешеходных зонах, а бетонным стоит отдать предпочтение при более высоких нагрузках, например, там, где имеет место движение автотранспорта.
  • Полимербетонные лотки являются своего рода синтезом бетонных и пластиковых дождеприемников, так как совмещают в себе все их лучшие качества. Они прочны, влагостойки, устойчивы к динамическим воздействиям, обладают отличной пропускной способностью. Стоят они правда дороже, но окупаются достаточно быстро, так как прекрасно сохраняют все свои технические достоинства и после истечения заявленного производителем срока годности.

Решетки для водоотводных дождеприемников могут быть следующих видов: стальные, чугунные, оцинкованные, полимерные, металлические, пластиковые и штампованные. Все они имеют свои преимущества, но наиболее практичными являются чугунные решетки. Срок их службы достигает 30 лет. У металлических решеток он составляет максимум 10 лет, а у полимерных только 5 лет.

Класс нагрузки лотков и дождеприемников

При выборе лотков и дождеприемников, являющихся важными составляющими частями поверхностного водоотвода, необходимо в обязательном порядке учесть и класс их нагрузки, который зависит от места применения и требуемой пропускной способности.

  • При обустройстве скверов, парковых зон, пешеходных участков, применяют изделия с особой маркировкой – А 1,5 т.
  • При установке водоотвода на дорогах с малой и средней интенсивностью движения автотранспорта следует приобрести изделия с маркировкой В 12,5 т или С 25 т.
  • Для дренирования поверхности таких крупных объектов как заводы, погрузочные терминалы, аэропорты или заправки для автотранспорта, наиболее подходящими изделиями станут изделия класса D 40 т или Е 60 т.
  • В случае частного строительства в пешеходных зонах, обратить внимание следует на решетку класса А 15. Для парковочных зон лучше всего подойдут изделия класса В 125.

Этапы сборки поверхностного водоотвода

  1. Начальный этап установки системы включает копание траншеи. Ее ширина должна быть шире лотка для водоотвода в два раза. Для правильного вычисления размеров траншеи обязательно должна быть учтена высота бетонного основания, ширина боковых опор, а также толщина решетки, которая должна быть расположена ниже самого покрытия участка на 3-7 см.
  2. Важно удостовериться, что почва сможет выдержать запланированный уровень нагрузки.
  3. Если системой устанавливаемого водоотвода предусмотрены пескоуловители, то для них понадобится подготовить траншеи. Монтаж пескоуловителей допускается тогда, когда система водоотвода соединяется с подземной канализацией.
  4. Вслед за подготовкой траншеи следует этап ее заливки бетонным основанием марки М 50-М75. Боковые стороны траншеи укрепляются также при помощи бетонирования. Толщина слоя откосов и боковых каналов не должна быть меньше 10 сантиметров. В том случае, если по сооружаемому покрытию не планируется движение автомобильного транспорта, бетон может быть заменен песком со щебнем. На качестве это не отразится.
  5. В подготовленную соответствующим образом траншею следует теперь установить пескоуловитель.
  6. После монтажа пескоуловителя предстоит заняться сборкой системы водоотвода и ее установкой в траншею. Каналы крепятся встык при помощи паза и шпунта, расположенных на противоположных концах, что позволяет обходиться без дополнительной герметизации. Начинать процесс крепления следует с выпускного отверстия.
  7. Стрелками необходимо пометить движение воды на посудинах для сбора воды. Этот фактор будет потом взят во внимание при укладке водосборника.
  8. Если есть необходимость в креплении каналов под углом, производить их распил следует производить ручным способом с помощью пилы снабженной алмазным диском.
  9. Подключается система поверхностного отвода лишней воды и канализации посредством пескоуловителя при помощи патрубка D100. Для этого нужно заблаговременно вытянуть заглушку из корпуса выпускного отверстия. Если присоединение водоотвода к канализации осуществляется без применения пескоуловителя, а при помощи вертикальных патрубков, то тогда понадобится освободить от заглушки находящееся на дне каналов отверстие. Делается это просто – аккуратно по контуру сделайте сверление и легким ударом выбейте заглушку, а в получившееся отверстие вставьте патрубок.
  10. Засыпьте землей и щебнем оставшееся свободное место в траншее и хорошенько утрамбуйте.
  11. Лотки закройте решетками таким образом, чтобы верхний слой почвы был расположен выше водоотводов на 3-6 см.
  12. Точечные дождеприемники подключаются к канализации таким же способом при помощи патрубка ПВХD100, не затрагивая при этом пескоуловитель.
  13. Система поверхностного водопровода нуждается в периодической очистке системы. Ее следует проводить 2-3 раза в течение месяца, освобождая при этом из пескоуловителя решетки и фильтр.

Автор статьи: Сергей Юшков, написано статей: 835. Комментировал: 410.
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями. — Подробнее..

www.allremont59.ru

Монтаж водоотводных лотков из пластика и бетона

Лотки водоотводные – это простые детали, предназначенные для создания открытой системы дождевой канализации. В последнее время распространено применение пластиковых лотков, так как они намного удобнее бетонных. Рассмотрим, как выбрать детали для устройства дождевой канализации и осуществить монтаж водоотводных лотков.

Открытая система дождевой канализации достаточно эффективно справляется с поставленными задачами, для ее строительства требуется минимальный расход финансов и затрат труда.

Служит система многие десятилетия, а ее обслуживание предельно простое. Основным элементом является лоток, закрытый сверху защитной решеткой для предотвращения попадания мусора. Собрать систему можно с использованием бетонных лотков, но в последнее время гораздо популярнее лотки из пластика.

В чем преимущества?

Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену.

Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.

Совет! Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с канализационной трубой. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.

В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.

Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.

Виды

Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.

Универсальные

Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.

Совет! Поскольку лотки сверху прикрыты прочными решетками, то их использование безопасно, даже в том случае, если на участке часто играют дети.

Глубокие

Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды. Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.

Особопрочные

Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:

  • на автомобильных стоянках;
  • на территории гаражей;
  • на проезжей части.

Совет! Поскольку установка особопрочных лотков предполагается на общественных территориях, то модели оборудованы антивандальным креплением решеток.

Износостойкие

Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

  • песок;
  • герметик;
  • бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

  • проводится разметка территории, согласно разработанному проекту;
  • в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
  • чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
  • дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;
  • производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
  • отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика. Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
  • поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

  • подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
  • на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
  • установить пескоуловитель и закрепить его на бетонном основании болтами;
  • произвести соединение прибора с трубой канализации и системой лотков;
  • выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

kanalizaciyam.ru

Инструкция по монтажу лотков водоотводных пластиковых.

Монтаж водоотводных пластиковых лотков систем поверхностного водоотвода.

1. Подбор лотков по классам нагрузок.

    Составные элементы системы дождевой канализации следует выбирать в соответствии с классом нагрузок (табл. №1). Неправильный подбор водоотводных лотков и решёток водоприёмных может привести к выходу из строя элементов поверхностного водоотвода



Таблица 1 – Классы нагрузок и области применения продукции.

    Глубину и ширину канализационных лотков и пескоуловителей необходимо подобрать исходя из максимальной Вашей финансовой возможности т.е по принципу если есть куда рыть — лучше брать глубокие лотки глубиной 200-300 мм. Гидравлический расчёт для наших климатических зон (побережье Краснодарского края) не действует. Происходит несколько раз в год выпад аномальных дождевых осадков, с которыми ливневая система не справляется. Особое внимание необходимо при выборе лотков используемых при установке перед воротами подземных гаражей, паркингов, этажей зданий. Необходимо использовать лотки максимальной ширины 260-415 мм с ячеистой чугунной решёткой или сварной оцинкованной решёткой. Ячеистая структура решётки завихряет поток дождевой воды, не давая пройти по наклонной плоскости в помещение.

Где использовать лотки серии NormaPlastik и ProfiPlastik?

    Серия желоба водостока NormaPlastik используется на автодорогах II – V категории согласно СНиП 2.05.02–85 «АВТОМОБИЛЬНЫЕ ДОРОГИ». Там где происходит интенсивный переезд и съезд автотранспорта, где каналы воспринимают повышенные динамические нагрузки, вызванные торможением и разворотом автотранспорта (автодорога I категории) необходимо применять лотки серии ProfiPlastik (рис. 1).



Рис. 1 – Участок дороги с переездом линии водоотвода

2. Монтаж системы поверхностного водоотвода.

    Есть два варианта укладки поверхностного водоотвода в придомовых территориях.

Первый: После укладки тротуарной плитки, брусчатки при соблюдении уклонов.

  • производится разбивка трассы системы водоотведения от начала отвода воды до выпуска в ливневую канализацию;
  • разметка двух линий реза плитки с учётом добавления 1см. (по 5 мм к стороне) к ширине лотка для свободной дальнейшей установки в траншею;
  • прорез «болгаркой» с алмазным кругом плитки на всю глубину;
  • выемка отрезанной плитки и выбор грунта; — монтаж водоотводных лотков с прикрученными водоотводными решётками на раствор;
  • заделка швов кладочным раствором или плиточным клеем.

    Плюсы: трассу можно вести не привязываясь к рисунку и направлению плитки, эстетический вид обрезанных маленьких частей плитки, сопряжение всех элементов.

    Минус: повторение мощённой поверхности. Если поверхность с волнами, то прямолинейный лоток проявит «косяк» укладки плитки.

Второй: До укладки тротуарной плитки (См. п.2.1)

2.1 Подготовительные работы:

  • производится разбивка трассы системы водоотведения от начала отвода воды до выпуска в ливневую канализацию;
  • производится разметка мест установки начала и конца водоотводных лотков дождеприёмников, пескоуловителей, сборных колодцев;
  • выбирается с учётом поверхности один уклон или несколько уклонов прокладки трассы;
  • определяется в каком месте лотка будет подсоединяться канализационная труба т.е. заблаговременно необходимо уложить трубу до земельных работ.

2.2 Основные работы:

  • производится уплотнение траншеи с коэффициентом уплотнения Купл1 на глубину 200мм.;
  • для лотков ProfiPlastik заливается бетон на уплотнённый грунт. Желательно установить две арматуры D8-10. Как основание наберёт 30% от прочности на него допускается монтаж лотков;
  • на придомовых территориях монтаж лотков рекомендуется начинать с высокой точки трассы и отводов труб с крыш. На автодорогах монтаж лотков и пескоуловителей рекомендуется начинать с мест соединения с канализационными трубами;
  • монтаж лотков необходимо производить в собранном виде с установленной водоприемной решёткой, что бы при заливке бетонной обоймы не сдавить лоток. Лотки необходимо укладывать по направлению движения воды в соответствии со стрелкой указанной на лотке;
  • по натянутой леске с минимальным уклоном 3 мм. на 1 п.м. лотки укладываются на бетон или раствор. После монтажа оставляют на набор прочности бетонной смеси;
  • в зависимости от выбранного покрытия, высоты и материала производится послойная заливка бетонной обоймы. Желательно по бокам бетонной обоймы заложить арматуру D8-10. В случае полной заливки желательно использовать цветную смесь в тон с рядом уложенным материалом. Варианты цветных смесей с использованием цветных пигментов можно ознакомиться ЗДЕСЬ. Обязательно необходимо пробить смесью пазухи под верхней планкой лотка где прилегает водоотводная решётка;
  • стыковочные швы пластиковых лотков необходимо заполнять герметиком с коэффициентом эластичности 200% по инструкции изготовителя герметиков;
  • в местах сопряжения лотков с бетонным или асфальтобетонным покрытием необходимо обеспечить гидроизоляционный шов;
  • при монтаже пластиковых лотков любое финишное покрытие должно быть выше на 3-5 мм. решётки. При укладке плитки или брусчатки необходимо обеспечить деформационный шов в 10 мм.

Пример использования цветного бетона (чёрный цвет) в тон финишного покрытия (в данном примере асфальтовое покрытие):

Монтаж пластиковых лотков с бетонным и асфальтобетонным покрытием или тротуарной плиткой или брусчаткой

Примеры технических решений монтажа водоотводного лотка:



Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием, класс нагрузки А15-Е600



Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием и тротуарной плиткой или брусчаткой, класс нагрузки А15-С250

H – высота лотка В – ширина лотка Х и Z – параметры бетонной обоймы из таблицы 2 H – высота тротуарной плитки или брусчатки



Таблица 2 – Характеристики бетонной обоймы



Устройство бетонной обоймы лотка с любым покрытием и дорожным бордюром, класс нагрузки А15-Е600



Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием, высокий класс нагрузки D400-Е600



2.3 Возможное соединение лотков под разными углами.

    В корпусе лотков предусмотрены заглушённые штатные места для соединения лотков типа Г (угол 90 град.) и типа Т (угол 90 град.). Резка лотков производится специально подобранным в зависимости от материала решётки инструментом. Углы лотков заглушаются соответствующими заглушками. Все сопрягаемые швы чеканятся раствором и герметизируют.



Пример стыковки лотков типа Г и Т



Пример стыковки распиленных лотков под разный угол

Если Вам понравилась статья, то мы будем признательны если Вы поделитесь на своих страницах в социальных сетях !

xn--c1aepdqs.xn--p1ai

Установка водоотводных лотков и схема дренажной системы

Водоотводные лотки

Целью водоотводных лотков служит отведение избытка воды от зданий, строительных объектов, стоянок, автомобильных и пешеходных дорог и других объектов, находящихся на открытом воздухе.

Схема монтажа дренажной системы.

Разнообразный ассортимент, представленный на современном рынке, достаточно широк, чтобы производилась установка водоотводных лотков любой сложности и различного уровня для каждой строительной площадки. А если упомянуть о невысокой цене комплектующих, то можно сделать вывод об общей доступности данного вида строительных материалов.

Длительность службы водоотводов, выполненных из лотков, очень велика, а трудозатраты на монтаж относительно низкие, поэтому предпочтение все чаще отдается системе, собранной из дренажных лотков. Конструкция водоотводного лотка проста: сам лоток и защитная решетка, монтируемая сверху на него, предотвращающая попадание в слив крупных предметов, препятствующая его засорению и создающая ровную поверхность, удобную для ходьбы и езде на автомобиле.

Схема простейшего линейного водоотвода.

Длина лотка составляет 1 м, ширина — 190 мм, а высотой он, как правило, 230 мм, но на данный момент возможно выполнение дренажа на заказ, включая изготовление лотков по собственным схемам. Некоторые, в основном пластиковые, лотки, имеют на торцах специальные крепления, с помощью которых можно легко соединить несколько лотков между собой. К этому стоит добавить, что конструкция лотка для удобства предусматривает возможность его разрезания под различными углами, это обеспечит необходимую точность монтажа.

Линейный водоотвод, выполненный из водоотводных лотков и защищенный решеткой, может выдержать вес легковых и грузовых автомобилей, не говоря уж о весе человека, что делает его применение незаменимым в строительстве торговых центров, общественных мест, домов как загородных, так и многоквартирных. Простая установка конструкций из водоотводных лотков обеспечивает их доступность каждому, кто решил соорудить на своем участке систему водоотвода, а благодаря надежности и практичности готовых систем сборные конструкции водоотвода повсеместно применяются в городских строительных работах. Для использования водоотводных желобов в агрессивных условиях их необходимо покрыть специальным составом.

На данный момент лотки изготавливаются из двух видов материалов: пластик и бетон.

Пластиковые лотки

Схема пластикового водоотвода.

Прочные, дешевые и легкие — вот основные качества таких изделий. Этот вариант идеально подходит для частного использования, когда на водоотводную систему не предполагается большой физической нагрузки. Пластиковые дренажи оснащены как горизонтальной, так и боковой системой креплений, что позволяет легко собирать угловые и Т-образные стыки без трудоемкой нарезки. Также в пластиковых желобах предусмотрено отверстие для соединения с канализационной трубой. Этот вид лотков больше похож на конструктор, чем на традиционный строительный материал, но это нисколько не умаляет его полезности и не влияет на водоотводные свойства.

Гладкость поверхности позволяет быстрее стекать по ней водным стокам, повышая КПД системы. Легкость этой разновидности позитивно сказывается на затратах при транспортировке и погрузке-разгрузке, оказывая положительное воздействие на экономию при монтаже. Пластик — наиболее технологичный на сегодняшний день материал. Изделия из него можно наделить самыми разнообразными свойствами в зависимости от необходимых требований. Так, лотки из этого материала не подвержены коррозии, выдерживают температуру в диапазоне от -50 до 95 градусов по Цельсию, нагрузки до 60 т (необходимо учитывать класс нагрузки), они ударопрочны и виброустойчивы (в отличие от бетонных), химически стойки (невосприимчивы к автомобильным жидкостям, кислоте и равнодушны к щелочам, устойчивы к веществам для зимней обработки улиц), длина может регулироваться обычной ручной ножовкой.

Бетонные желоба

Качества, присущие таким желобам, напрямую зависят от технологии изготовления и материала, из которого они изготовлены. Им могут служить: бетон, железобетон и полимерный бетон. Бетонные лотки — самые простые из них, изготавливаются из бетона различных классов. Железобетонные укреплены металлическими пластинами или железной арматурой.

Схема бетонного водоотвода.

Желоба из полимерного бетона обладают наиболее высокими характеристиками по сравнению с ранее перечисленными бетонными лотками, так как изготавливаются из специального полимербетона, они же и самые дорогие из всех лотков, но и самые надежные из них, включая пластиковые.

Бетон, в отличие от пластика, тяжел и тверд. Затраты на его транспортировку выше, чем у пластика, установка сложнее. Его довольно тяжело укоротить и сделать угловой пропил на месте монтажа, для этого необходимо использовать не ножовку, как в случае с пластиковыми желобами, а циркулярную пилу с алмазным диском. Бетонные лотки выдерживают сильные перепады температур и устойчивы к химическим веществам, поэтому их продолжают использовать, и спрос на них не падает.

Методы изготовления бетонных лотков

  1. Вибролитейный. Простой, но долгий метод (24 часа) изготовления лотка. С помощью вибрационного стола в форме выполняется уплотнение готового изделия. Приводит к массе недочетов готовой продукции, в том числе к неравномерному уплотнению бетона, из-за чего в процессе эксплуатации возможны разрывы и растрескивание в зимние периоды.
  2. Вибропресс. Современный и быстрый метод изготовления качественных желобов исключает неравномерность плотности, образование воздушных пузырьков и влагопоглощение. Часто армируется оцинкованными стальными пластинами. Изделия подходят для снабжения водоотводами мест с интенсивным автомобильным движением.

Установка системы водоотвода

Инструменты и материалы:

  • лопата;
  • молоток;
  • ножовка;
  • ручная пила с алмазным диском;
  • бетон;
  • водоотводные лотки;
  • решетки;
  • герметик на основе акрила.

Инструкция:

Схема линейного водоотвода.

  1. Сначала на основе данных о площади водоотвода, количестве осадков и виде поверхности (асфальт, грунт, песок и т.д.), где будет производиться установка, составляется схема планируемой водоотводной системы и выбираются модели водоотводных желобов, чтобы исключить возможность того, что водостоки не справятся с объемом воды. Также стоит учесть степень физической нагрузки и состав воды, в особых случаях дренаж обрабатывается специальным средством, защищающим поверхность лотка от агрессивной среды. Обычно установка водоотвода осуществляется по периметру дома, участка и рядом с гаражом. Не обязательно следовать именно такому плану, важно понимать, что установка системы должна происходить там, где существует ее необходимость.
  2. Следуя утвержденной схеме, подготовить каналы, где позже произойдет установка лотков. Каналы для наибольшей точности намечаются на поверхности маркировочным шнуром. На дно каналов необходимо установить бетонную подложку (10 см). Ширина каналов должна быть на 20 см больше ширины лотка, а глубина должна быть такой, чтобы после осуществления установки дренажной системы ливневые решетки находились примерно на 5 мм ниже уровня поверхности, в которую происходит установка. В нижней точке системы должен находиться канализационный слив.
  3. По центру подготовленных каналов укладываются водоотводные лотки, а оставшееся пространство по краям заливается бетоном.
  4. Закрепление на водоотводах металлических решеток. Если необходимо (например, на угловых стыках), решетки распиливаются пилой с алмазным диском.

Систему можно монтировать как с пескоуловителем, так и без, причем подключение к канализационному сливу будет в первом случае идти через пескоуловитель, в котором перед его установкой следует выбить заглушку. Если пескоуловитель не используется, в лотке можно вырезать отверстие под слив. В пластиковых лотках есть специальное место под крепление к канализационной трубе, а в бетонном лотке нужно просверлить отверстие по контуру в нескольких местах, а затем выбить лишнюю часть молотком с внутренней стороны.

Для создания из бетонных лотков угловых стыков нужно пользоваться пилой с алмазным диском, причем если нужно создать угол в 100 градусов, на стыкующихся лотках необходимо отрезать углы по 50 градусов, то есть углы на стыкующихся лотках должны быть равны. Распил производится с захватом обеих стенок лотка. Стыки лотков герметизируются акриловым герметиком.

Если поверхность, где устанавливается система, будет покрыта асфальтом, то перед проведением асфальтирования нужно установить решетки и закрыть каналы недорогим материалом, например, ДВП. В случае повышенной нагрузки на систему (интенсивное движение транспорта), бетонная подушка под лотками должна быть не менее 10 см. Во избежание образования засоров систему водоотвода необходимо чистить 2 раза в месяц.

1pokanalizacii.ru

Монтаж пластиковых лотков водоотводных – Монтаж лотков водоотводных пластиковых — Канализация

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
