Вступление

Монтаж перегородок из гипсокартона, производится в жилых, общественных или промышленных зданиях согласно разработанными технологиями производителей этих конструкций. Являясь сборной конструкцией, перегородка из гипсокартона монтируется по определенным правилам для обеспечения теплового, шумового и влажного режима в помещении.

Выполняя общие правила монтажа перегородок из гипсокартона, вы обеспечиваете качество и долговечность конструкции, а также подготавливаете качество дальнейшей отделки перегородки. Сформулируем правила монтажа перегородок на основе ТУ и СНиП по этой тематике. Они несомненно пригодятся для тех кто ремонтирует или строит свой дом.

Для строителей и тех, кто строится, сетка рулонная 100 100 Уральского каркасно-арматурного завода (ООО «УКАЗС»), изготовленная по всем требованиям ГОСТ 8478-81 «Сетки сварные…» по ценам без наценок и посредников. В ассортименте завода сетка рулонная с другими размерами ячеек, разной ширины и диаметра прута.

Общие правила монтажа перегородок из гипсокартона

  • Монтировать перегородки, нужно в теплый сезон или в помещении с отоплением;
  • Все черновые отделочные работы, а именно, штукатурка стен и потолка, устройство стяжки пола должны быть закончены;
  • Если в перегородке не планируется электропроводка и прокладка водопровода, то эти работы должны быть завершены;
  • Если электропроводки и прокладка водопровода планируется в перегородке, то коммуникации нужно проложить до места монтажа перегородки;
  • При прокладке коммуникаций в перегородке, нужно обеспечить их сохранность и не повредить их об острые края профилей или шурупами при креплении листов. То есть, электропроводку нужно прокладывать в электротехнической гофре или трубе, а водопровод защищать проходными гильзами;
  • Каркас в дверных проемах укрепляется деревянным брусом для прочного навешивания дверей;

class=»eliadunit»>

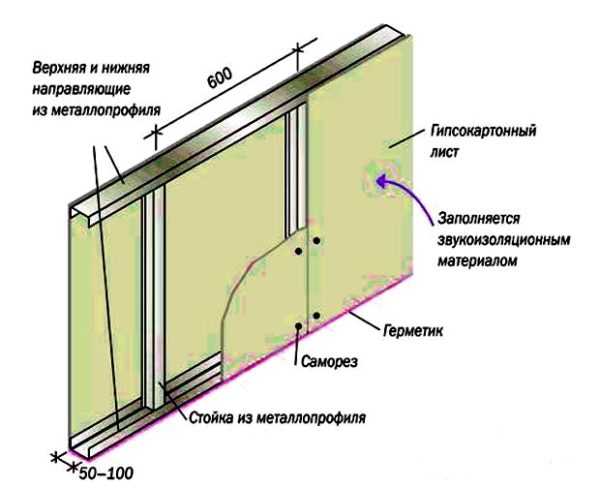

Каркас перегородки

  • Направляющие профили металлического каркаса перегородки, крепятся к полу, стенам, потолку через уплотнительную ленту, типа Дихтунгсбанд. Она повышает звукоизоляцию перегородки и играет роль прослойки от деформации. Иначе говоря, если положите прослойку, то стыки между листами не будут растрескиваться, после шпаклевки и покраски;

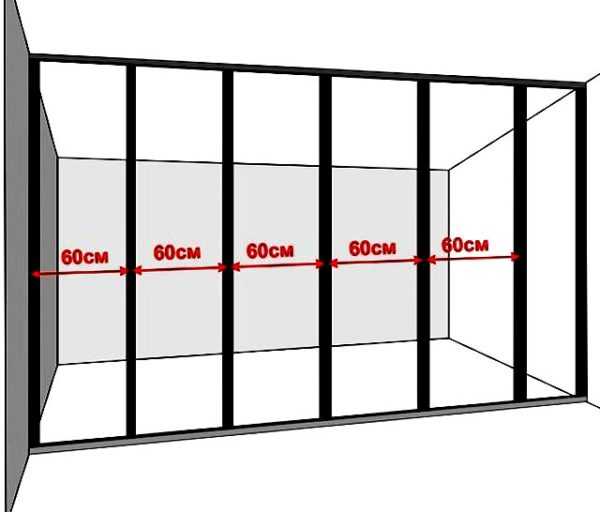

  • Стоечные профили перегородки устанавливаются через 60 см (между центрами профилей). На короткие перегородки расстояние между стойками можно снизить до 40/30 см;

  • Высота стоечного профиля должна быть на 10 мм меньше, фактического расстояния между направляющими профилями на полу и потолке. То есть, стоечный профиль, должен свободно входить между направляющими, его не нужно забивать;

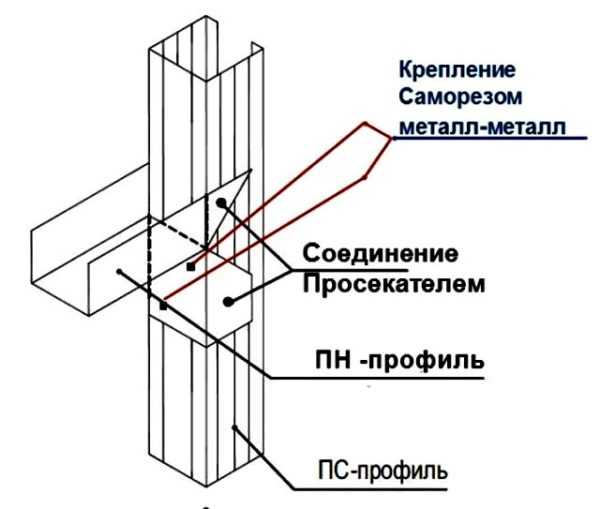

  • Желательно, для соединения профилей использовать специальный инструмент для гипсокартона – просекатель. Альтернатива просекателя, соединение шурупами LN 19 мм;
  • Для звукоизоляции перегородки применяют минеральную вату;

Листы гипсокартона и их крепление

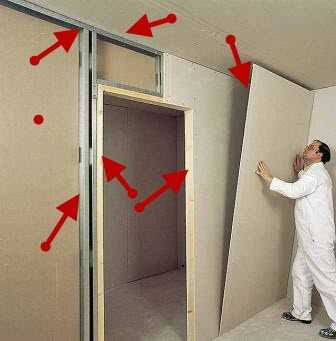

  • Листы гипсокартона, которыми будет обшиваться каркас перегородки, нужно внести в помещение для акклиматизации;
  • К каркасу листы гипсокартона крепятся стык. Стык должен попадать на середину профиля, за исключением крайних профилей;

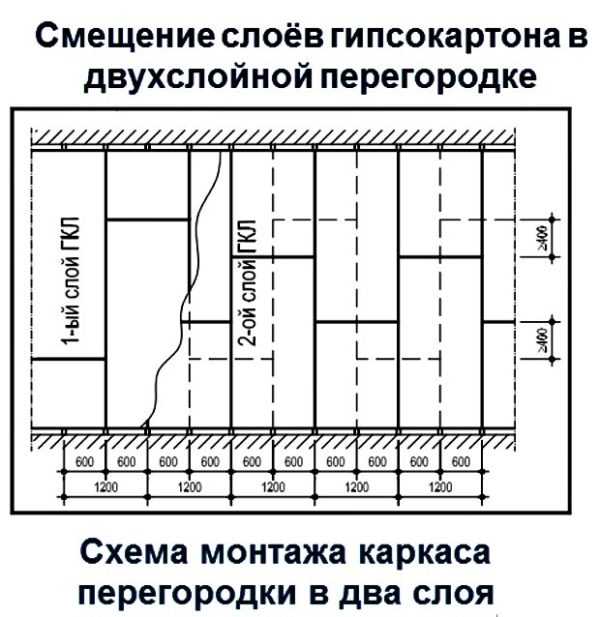

  • Второй слой гипсокартона смещается кратно расстоянию между стойками («разбежка» листов). Разбежка не может быть меньше 400 мм;
  • При использовании листов гипсокартона с прямой, а не фальцевой кромкой, с края листа нужно снять фальцы, 20×2 мм. Они нужны для лучшей шпаклевки стыков;
  • Листы гипсокартона крепятся к каркасу шурупами типа TN. В лист шуруп утапливается на 1-2 мм. Это нужно для лучшего шпаклевания;
  • В каркас шуруп должен входить прямо, цепляясь за него на 10 мм;
  • При однослойной обшивке используются шурупы TN 25- 30 мм. Шаг крепления 250 мм;
  • При двухслойной обшивке первый слой крепится шурупами 30 мм, с шагом 750 мм. Второй слой крепится шурупами TN45 мм, с шагом 250 мм;
  • В трехслойных перегородках первый слой крепится шурупами 30мм, с шагом 750 мм, второй слой с шагом 500 мм, шурупами TN45 мм, третий слой шурупами TN55 мм, с шагом 250 мм.

Отделка перегородок

  • Перед шпаклеванием кромки и стыки листов грунтуются;
  • Перед шпаклеванием общей поверхности, стыки проклеиваются серпянкой со шпаклевкой. При необходимости шпаклевка швов производится два раза. При многослойной обшивки перегородки внутренние стыки проклеивать не нужно;

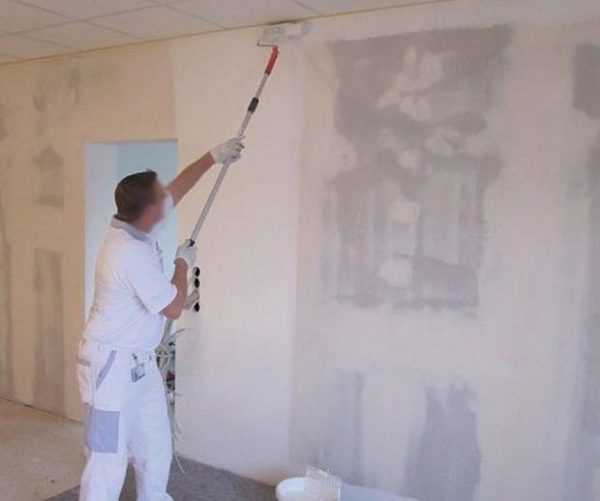

  • Поверхность перегородки шпаклюется два-три-четыре раза. Последний слой шпаклевки финишный.

Перегородки во влажных помещениях

  • Во влажных помещениях для перегородок используется влагостойкий гипсокартон;
  • Примыкания перегородка потолок, перегородка-стена, перегородка – пол проклеиваются лентой и покрываются герметизирующей мастикой.

Это все правила монтажа перегородок из гипсокартона, которые хотелось изложить в этой статье.

©Gipsokart.ru.

Другие статьи раздела: Перегородки из гипсокартона



class=»eliadunit»>

gipsokart.ru

Стены и перегородки из гипсокартона: материалы, монтаж

Возвести быстро и недорого легкие перегородки в здании можно различными способами. Самый популярный — каркасная конструкция, обшитая гипсокартоном. Этот материал уже доказал свою долговечность, технология монтажа и отделки отработана годами. Гипсокартон и комплектующие доступны по цене, сборка не требует особых знаний и редких инструментов. Однако новичок может допустить просчет или ошибку, которая приведет к деформациям или даже разрушению конструкции.

Перегородка состоит из оцинкованного стального профиля, тепло- и звукоизоляции, гипсокартонных листов. В зависимости от нюансов, применяется различный крепеж. Рассмотрим подробно процесс возведения стен и перегородок из гипсокартона.

Подготовка к монтажу

Чтобы правильно смонтировать перегородку и получить идеальную стену, нужно провести ряд подготовительных работ.

Постановка задачи

В зависимости от требуемых параметров, материалы и монтаж могут отличаться. Чтобы правильно выбрать комплектующие, следует обратить внимание на:

  • Размер перегородки. Его нужно знать, чтобы подобрать оптимальную длину и размер профиля, разметить листы гипсокартона с минимальными подрезками. Если длина перегородки больше 12 метров, придется спроектировать компенсационные швы, перегородка выше 4 метров потребует усиления деревянным или сварным каркасом.
  • Требуемая прочность. Из гипсокартона делаются ненагруженные стены. Если есть необходимость монтажа полок или навесного оборудования, стоит запланировать более прочный профиль и дополнительные перемычки, усиленные деревянными брусками.
  • Требуемая звукоизоляция. Чем толще будет профиль, тем больше звукоизоляционных материалов можно заложить.
  • Влажность в помещении. При возведении перегородок из гипсокартона в санузлах или в сауне, стоит приобрести профиль с улучшенными антикоррозионными свойствами, оцинкованным крепежом и влагостойким гипсокартоном. Для заделки стыков необходимо будет приобрести влагостойкую фугу для гипсокартонных швов.
  • Материал дома. Если перегородка будет находиться в деревянном доме, который может дать усадку, придется делать компенсационный зазор. В этом случае приобретается предварительно сжатая уплотнительная лента (ПСУЛ) 2.5 см. В каменных домах для крепежа к стенам применяются пластиковые или металлические анкеры с дюбелями.

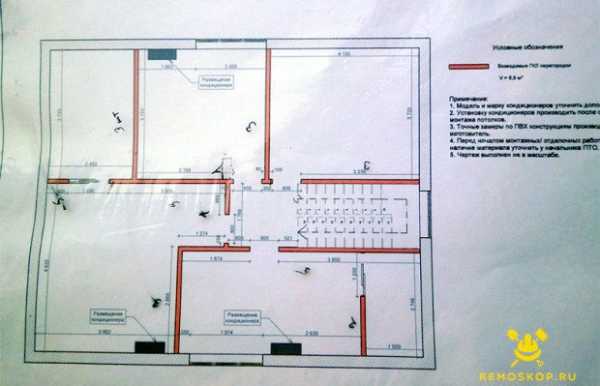

Прорисовка плана

Чтобы рассчитать количество требуемого материала, не ошибиться при подрезках и не забыть о нюансах при монтаже, стоит нарисовать в масштабе схему каркаса. Схема состоит из двух листов — вид сверху и вид сбоку.

На листе «вид сверху» важно отобразить контрольные точки, привязку к помещению, прямые углы, места расположения дверных стоек. Лист «вид сбоку» покажет структуру решетки и подрезку листов. Важно сразу запланировать дополнительные перегородки и перемычки в местах стыка гипсокартонных листов.

Подбор материалов

Для постройки перегородок потребуются:

  1. Листы гипсокартона. Они бывают различной толщины, для перегородок используют более толстые — 12 мм. Если на перегородку будут пришиваться полки или кронштейны, можно взять более прочный — 18 мм. Гипсокартон лучше брать с повышенной влагостойкостью, так как в жилых помещениях возможно аккумулирование и конденсация пара во внутренних полостях перегородки. Ширина листов, как правило, 1.2 метра, стандартная длина — 2.4 и 3 метра. Обязательно перед проектированием узнайте, какие размеры доступны в продаже и удобны в транспортировке.

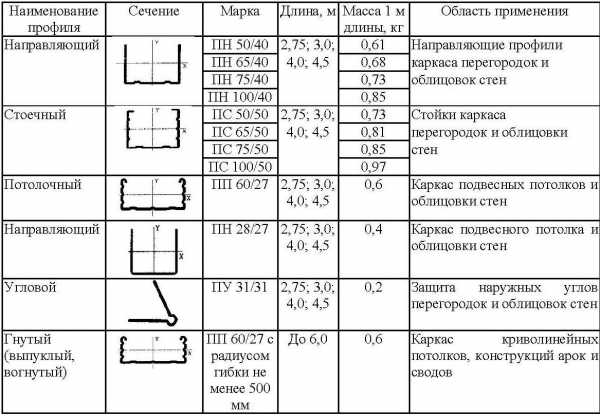

  2. Профиль. Он бывает различной толщины, сечения, гладкий, рифленый. Для одной перегородки нужен профиль одинакового сечения. Чтобы не мучиться со стыковкой, лучше закупать профиль сразу на весь объем работ у одного поставщика из одной партии.
  3. Крепеж. Для прикрепления к стенам применяются пластиковые дюбеля с шагом 30 — 50 см. Даже на коротких прямых дюбелей должно быть не менее трех — для исключения проворачивания. Для стыковки дюбеля потребуются саморезы по металлу с частой резьбой. Во влажных помещениях саморезы покупаются только оцинкованные. Чтобы прикрепить гипсокартон к профилю, потребуются саморезы по гипсокартону. Правило подбора длины — саморез должен выходить из профиля минимум на один сантиметр.
  4. Звукоизоляция и теплосбережение. Пустая перегородка из гипсокартона повышает резонанс, прекрасно проводит и даже усиливает звук. Для снижения этого эффекта перегородку можно заполнить акустическими минераловатными плитами, вспененным полиэтиленом, проклеить внутренние части СПЛЭНом. Чтобы на перегородку не передавались звуки от окружающих стен, между профилем и стеной предусматривается подложка из вспененного полиэтилена или ПСУЛ.

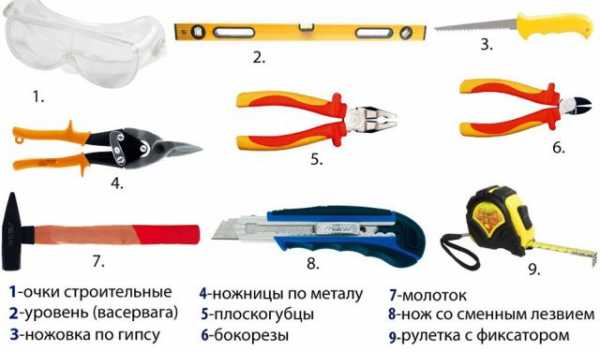

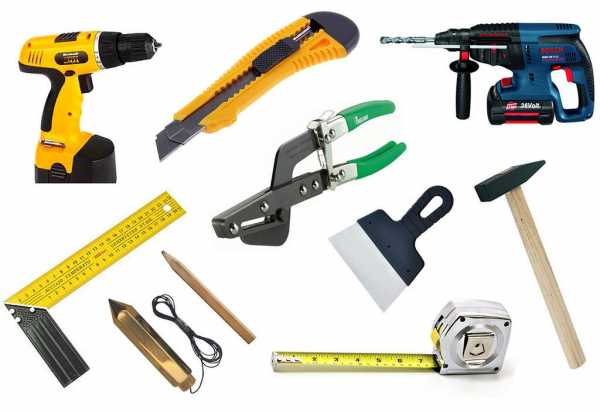

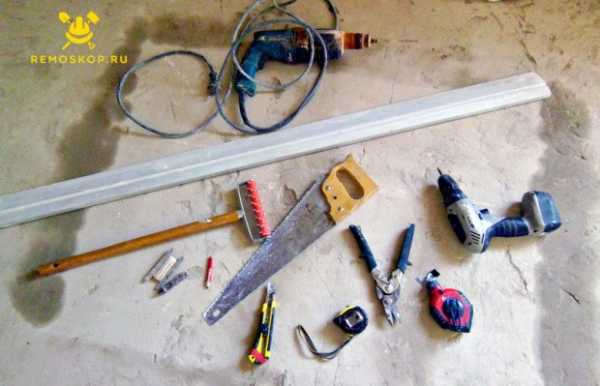

Подготовка инструментов

Для быстрой и легкой работы по монтажу перегородок потребуется несложный набор инструментов.

  1. Измерительные инструменты. Рулетка, пузырьковые уровни 0.3 и 1 метр, разметочный красящий шнур, строительный карандаш или тонкий маркер, при возможности — лазерный осепостроитель.
  2. Монтажные инструменты. Обязательно наличие шуруповерта! Без него завернуть саморезы в профиль нет никакой возможности! Также потребуются перфоратор, сверла, ножницы по металлу или углошлифовальная машинка (болгарка) с дисками по металлу. Для соединения профилей применяется специальный инструмент — просекатель. При его отсутствии можно воспользоваться саморезами.
  3. Инструменты для работы с гипсокартоном. Жесткий строительный нож с набором сменных лезвий, рубанок для снятия фасок, два шпателя. Для разметки разрезов можно воспользоваться ровным штукатурным правилом.

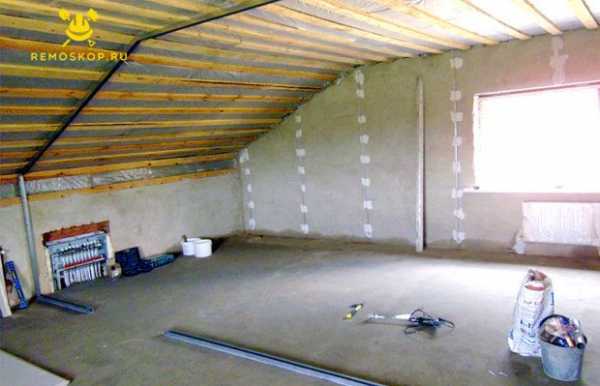

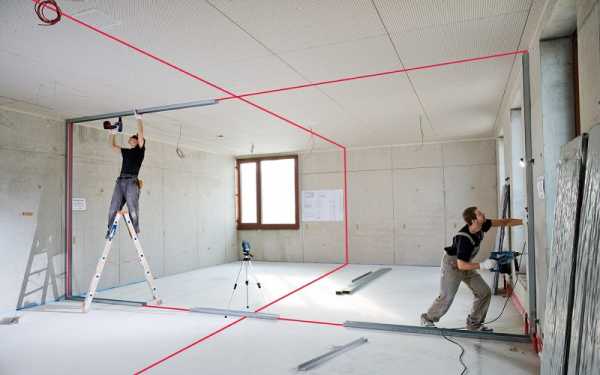

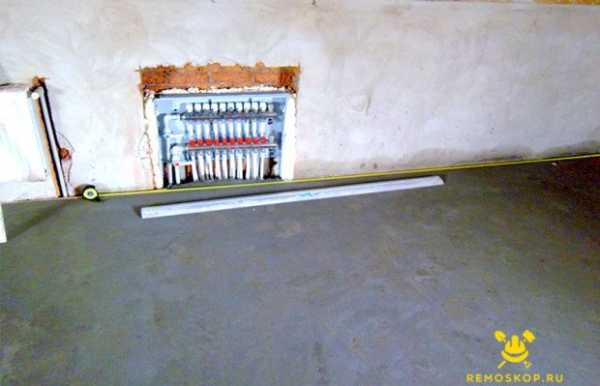

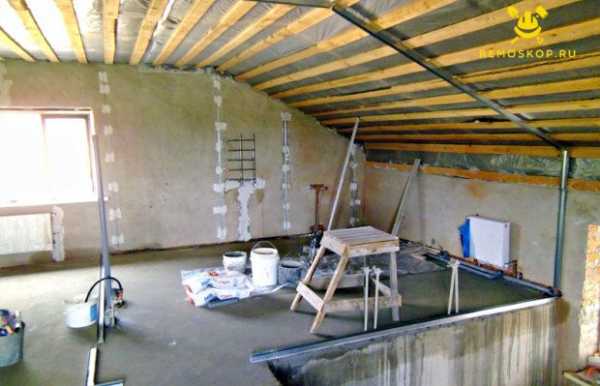

Подготовка строительной площадки, разметка стен

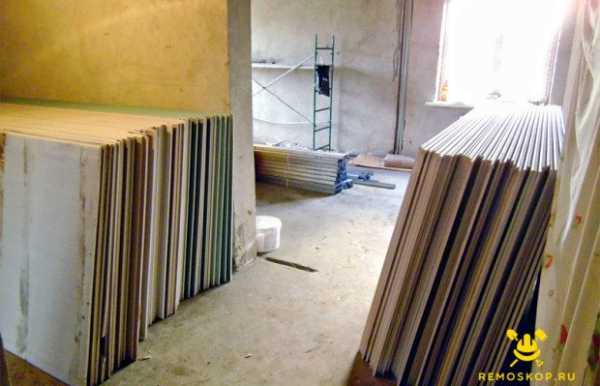

Перед тем, как запланировать постройку перегородки, нужно подготовить разделяемое помещение. Стены и пол должны быть максимально выровнены, так как при кривых стенах возможен изгиб профиля. Это усложнит задачу, так как придется подрезать стенки и ослаблять конструкцию.

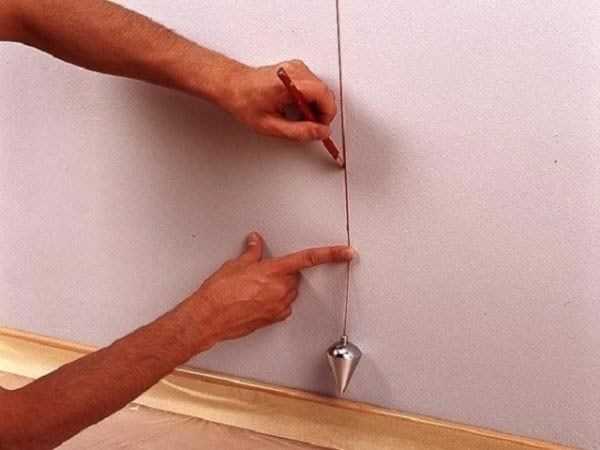

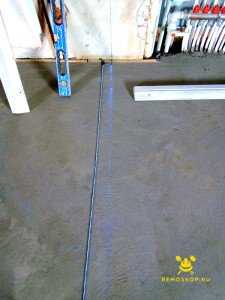

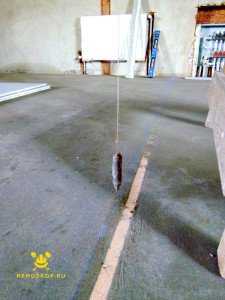

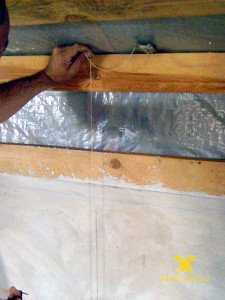

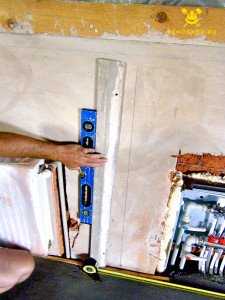

После доставки материалов на объект, приступаем к разметке. Размечаем при помощи рулетки отправные контрольные точки на стене, при помощи лазерного осепостроителя отбиваем перпендикулярные прямые. Если осепостроителя нет, можно воспользоваться большим угольником или системой Египетский треугольник — если катеты равны 30 и 40 см., то гипотенуза — 50 см. Все линии стыка на полу, стенах и потолке отмечаем при помощи красящей шнурки. После разметки проверяем разметки на полу и потолке при помощи отвеса.

При наличии поворотов или изгибов — тщательно проверяем точки поворота и их вертикальность. Удобно это делать отвесом.

Сборка перегородки

Разметив и подготовив материалы, можно приступать к монтажу. Перед началом работ стоит перепроверить уровень заряда батарей шуруповерта.

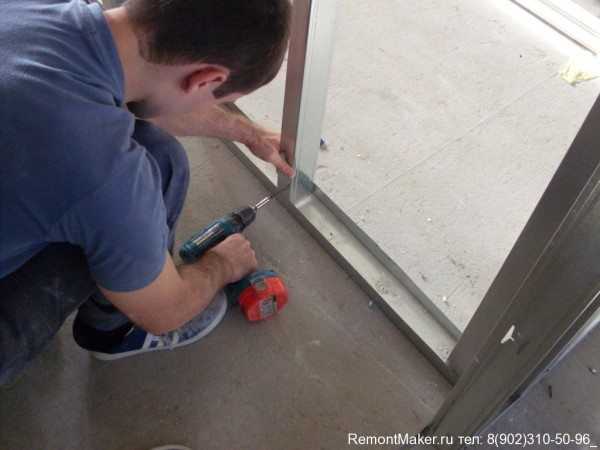

Монтаж периметра (первичной обвязки)

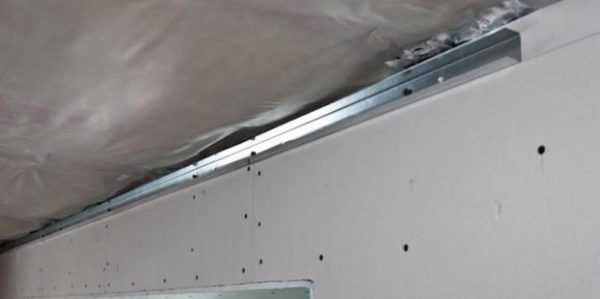

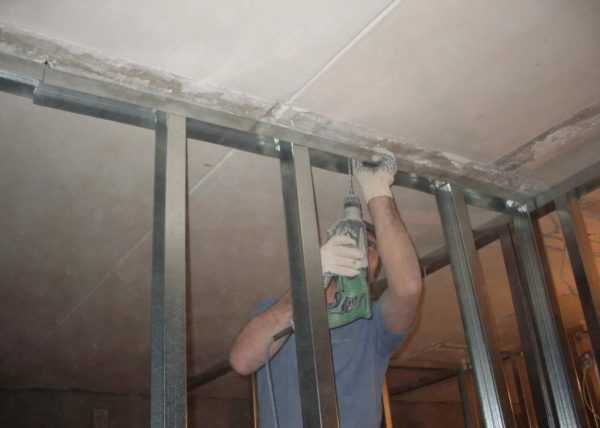

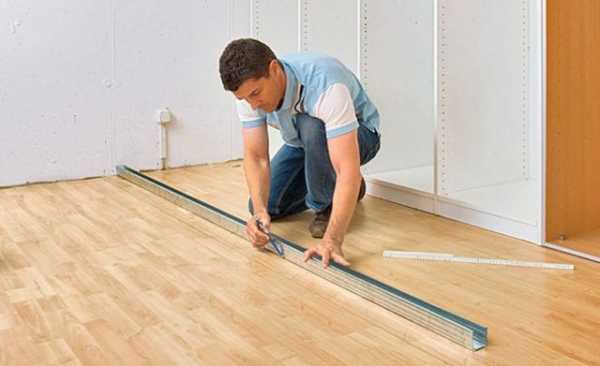

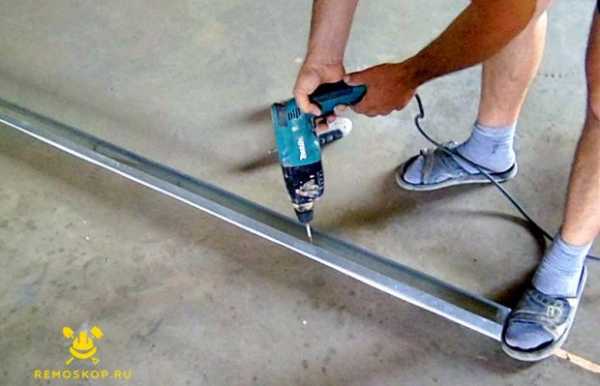

К стенам, полу и потолку дюбелями и саморезами крепим профиль. Важно ниткой контролировать наличие изгибов или выпуклостей стены, и в соответствующих местах подрезать боковые кромки, чтобы не выпирали. Места подрезов усиливаются короткими вкладышами из того же профиля.

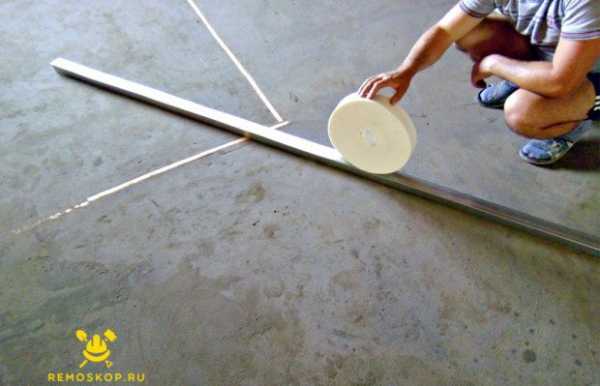

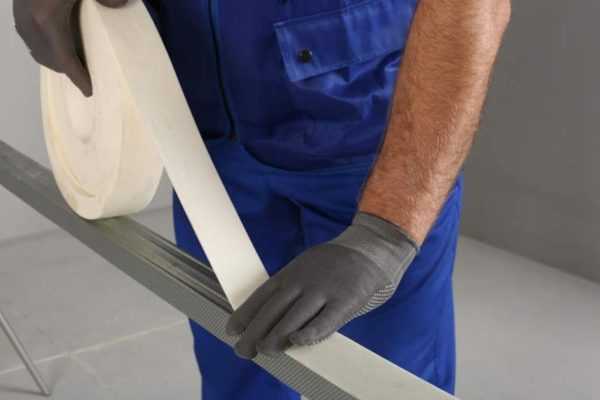

Перед монтажом между стеной и профилем проклеивается шумоизолирующая лента из вспененного полиэтилена.

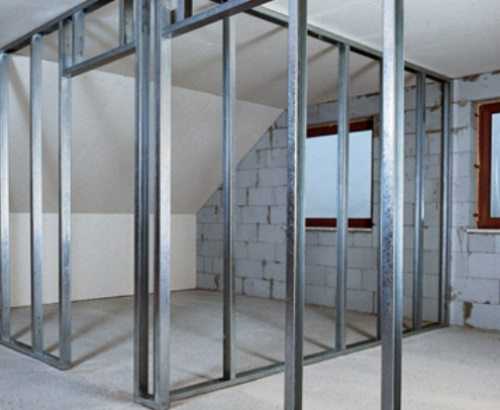

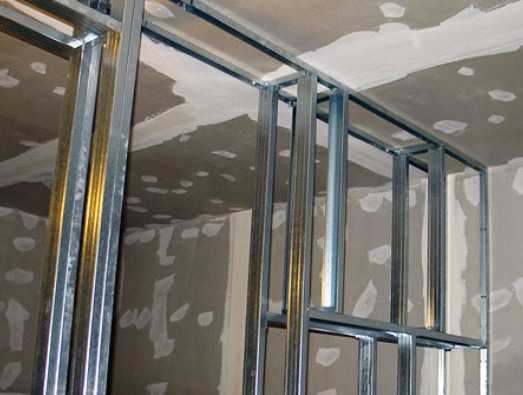

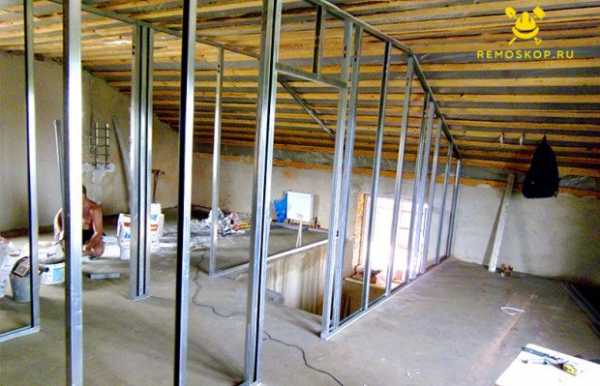

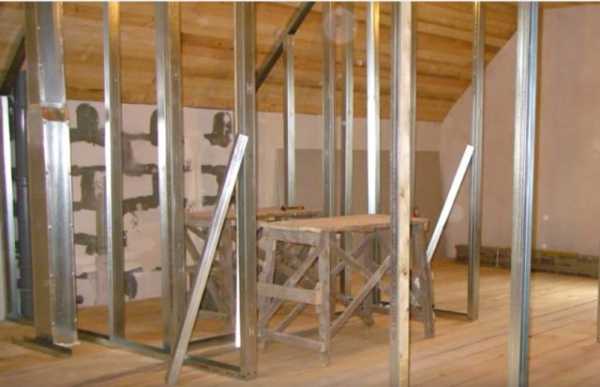

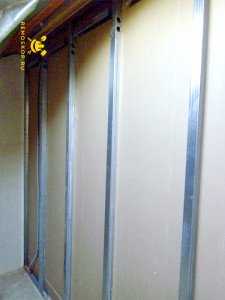

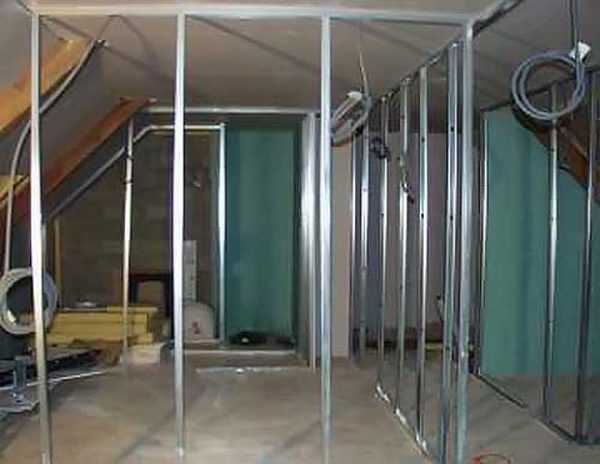

Монтаж стоек

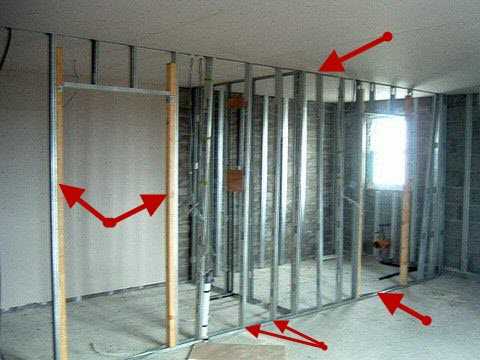

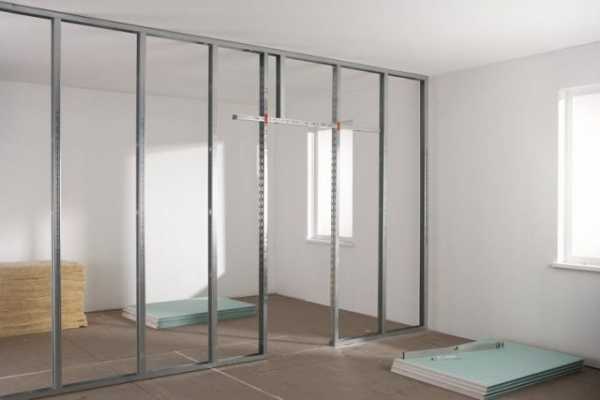

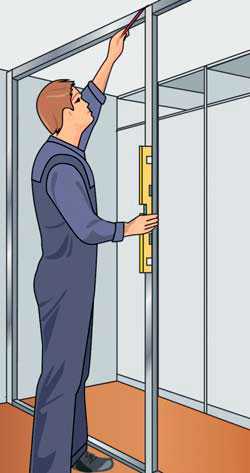

Первыми монтируются вертикальные стойки. При монтаже стоит выполнять несколько правил:

  • Зазоры для движения вверх-вниз. Нагруженная конструкция неизбежно дает усадку, деревянные перекрытия также могут прогнуться. Чтобы это давление не привело к образованию трещин на покрытии, требуется компенсационный зазор.
  • Верх и низ стойки заводятся в прикрепленные к стене и полу профили. Контролируя вертикаль и перпендикулярность, края фиксируются саморезами или дыроколом.

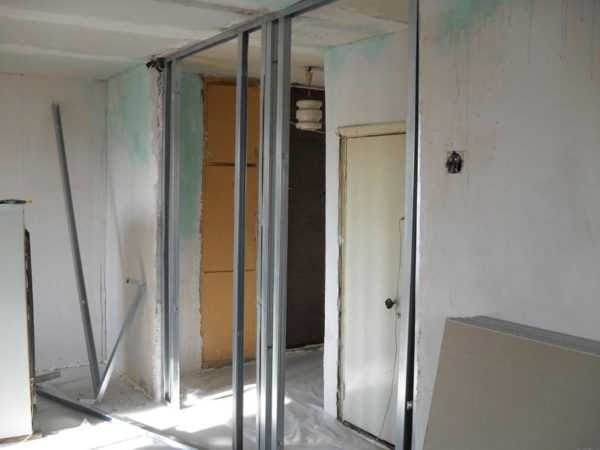

  • Первыми ставятся стойки каркаса двери. Если дверь будет легкая, то стойки делаются из спаренного профиля, если дверь планируется тяжелая, то спаренный профиль усиливается деревянным сухим бруском подходящего сечения.
  • Начало разметки вертикальных стоек ведется по правилу: стык листов не должен быть возле углов двери. Над дверью монтируется усиленная горизонтальная перемычка, на нее устанавливается «нулевой» вертикальный профиль. Стык листов будет приходиться на него, поэтому замер следующих вертикальных стоек ведется от центра нулевого профиля.
  • Вертикальные стойки монтируются с таким расчетом, чтобы стойка находилась на стыках листа, а также в центре. Для монтажа ответственных нагруженных конструкций можно собирать из соединенных «спинами» при помощи саморезов профилей двутавровые стойки.
  • Последние подрезки гипокартона находятся у стены.

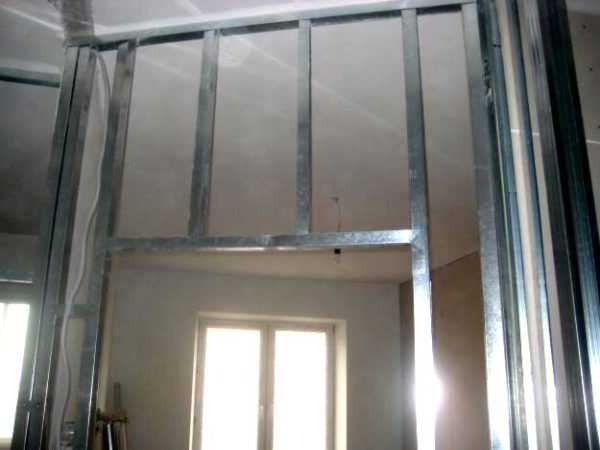

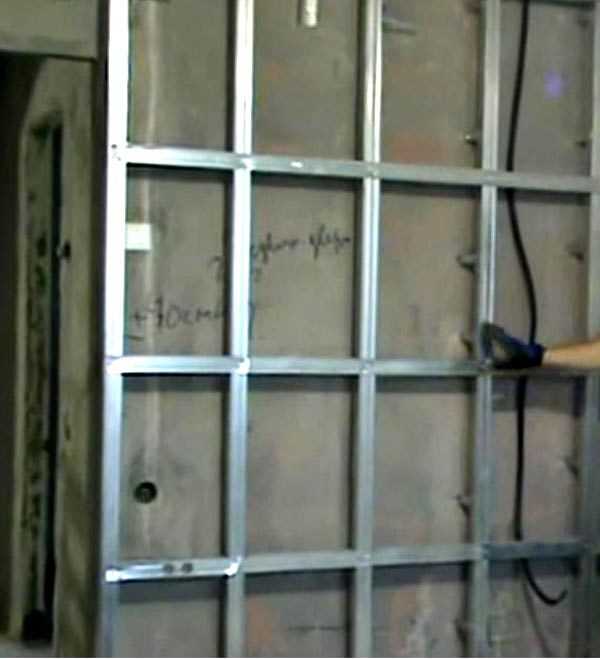

Горизонтальные стойки монтируются:

  1. В местах стыка листов гипсокартона.
  2. Усиленная стойка прикручивается над дверью.
  3. Дополнительные горизонтальные стойки — в местах предполагаемого крепления натяжных потолков, полок, шкафчиков.

Для монтажа горизонтальных стоек, профиль необходимо подготовить — вырезать «уши» для крепежа к «спине» стойки. Профиль отмеряется длиннее пролета, ножницами по металлу делаются надрезы, спинка отгибается под углом 90 °. Крепление происходит саморезами с контролем уклона профиля.

Укрепление каркаса укосинами

Если каркас не связан с наружными стенами, для придания дополнительной жесткости на сдвиг в углах нужно смонтировать укосины. Они делаются из спаренного в коробчатую конструкцию профиля.

Угловые стойки

Если перегородка имеет поворот, угловую стойку необходимо усилить. Она делается из спаренного профиля, к боковой поверхности которого саморезами прикручивается еще один профиль.

Завершение монтажа

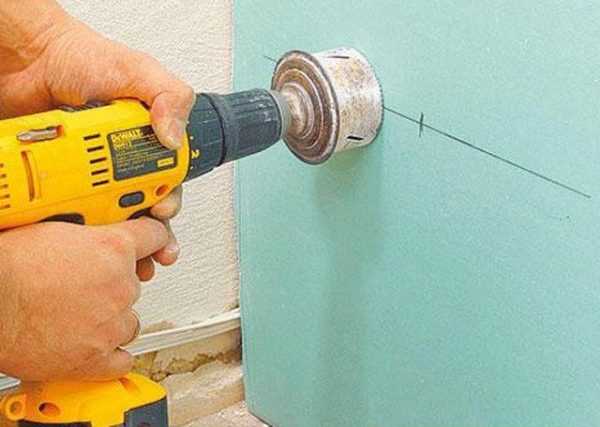

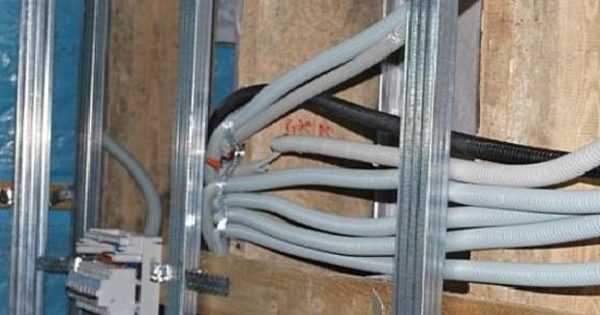

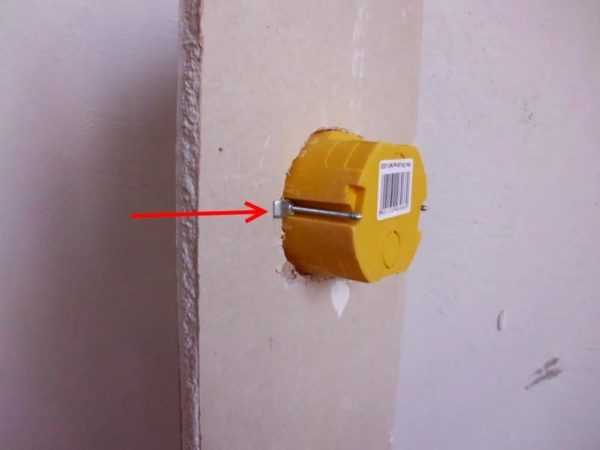

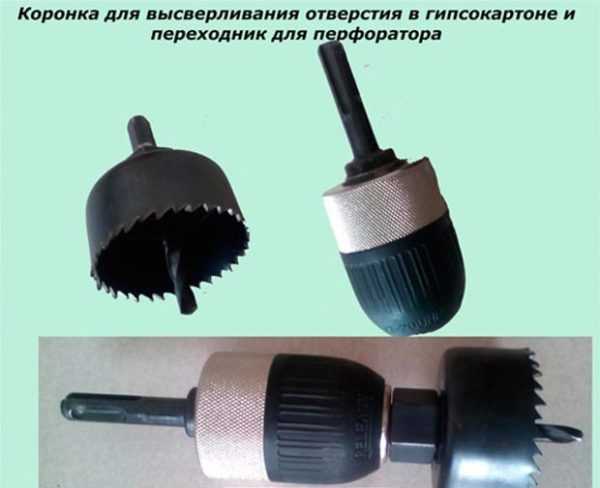

При помощи болгарки, дрели, лобзика делаются отверстия для монтажа проводки или коммуникаций. Отверстие не должно ослаблять конструкцию профиля. Диаметр отверстия должен быть меньше ширины профиля на 1/3.

В целях противопожарной безопасности все провода внутри перегородок прокладываются в защитных кабель-каналах. Лучше использовать металлические — они не протрутся со временем об острые края отверстий.

Полезные советы

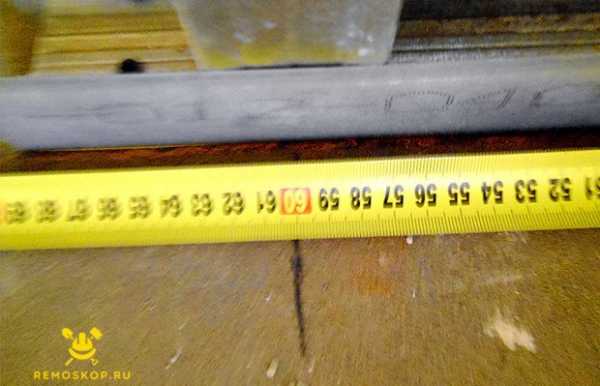

После монтажа нужно сфотографировать каркас, растянув рулетку вдоль и поперек. Это позволит легко определить места прохождения электропроводки, дополнительных поперечин для навешивания полок и шкафчиков.

Резать профиль лучше ручными ножницами по металлу. Первыми прорезаются полки, профиль отгибается и режется «спина». Применение болгарки пережигает цинковое покрытие.

При монтаже старайтесь не царапать защитное покрытие. Металл будет ржаветь именно в этом месте.

При монтаже необходимо контролировать ровность профиля, горизонталь и вертикаль.

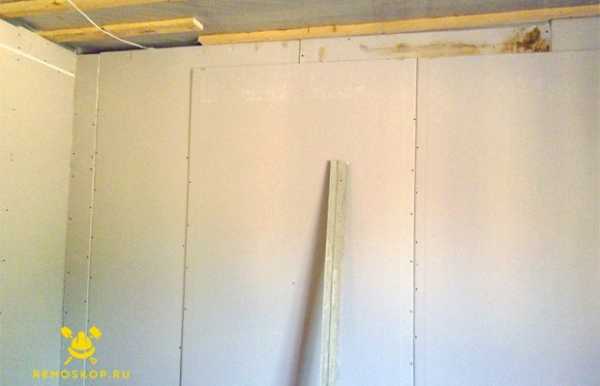

Крепление гипсокартона

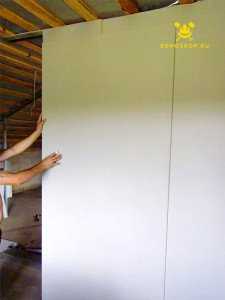

Собранный каркас сам подскажет, где крепить гипсокартон. Первыми прикручиваются листы над дверью. Гораздо проще крепить целый лист, а потом производить подрезку в месте дверного проема.

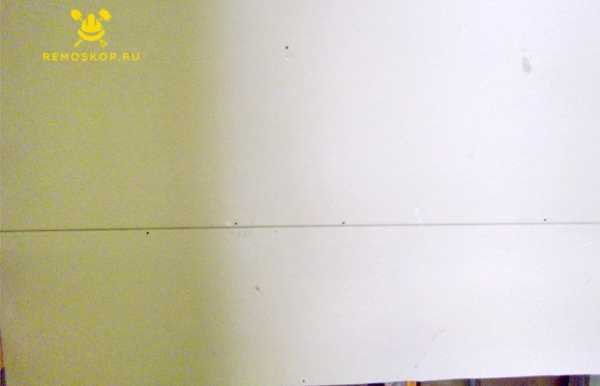

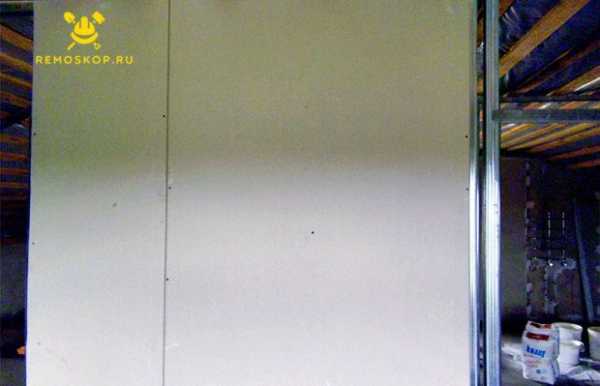

Следующие листы монтируются в разбежку — горизонтальные швы не должны быть рядом. Гипсокартон упрочняет конструкцию. Если горизонтальный шов будет длинным, то этот стык будет слабым звеном — появятся трещины.

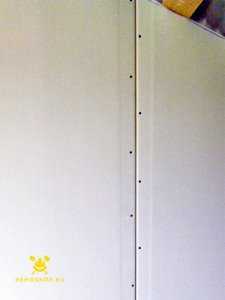

Листы гипсокартона крепятся саморезами с частой резьбой. Крепеж производится через каждые 15 — 20 сантиметров вдоль всего края. Саморезы должны закручиваться строго перпендикулярно, на расстоянии 1 сантиметр от края. Шляпки саморезов утапливаются на 1 мм. Важно, чтобы при закручивании бумага лицевого слоя промялась под шляпку, но не порвалась. Если саморез «утонул» чрезмерно, его надо перекрутить в другое место.

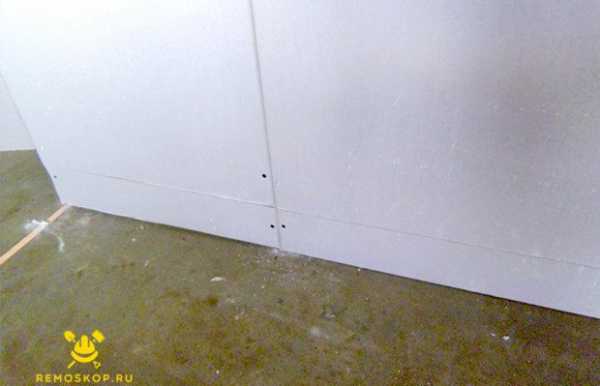

При монтаже необходимо обеспечивать технологический зазор в 1 см. между гипсокартоном и стенами, полом и потолками. Если дом или перекрытие даст усадку, на поверхности стены появятся трещины.

Между листами гипсокартона обязательно предусматривается зазор в 2-3 миллиметра для лучшего зацепления фуги.

Как резать гипсокартон

  • С подсобником. Острым краем ножа по линейке (профилю, правило) прорезается лицевая сторона листа. Лист приподнимается, гипсовая начинка лопается ровно по проделанной линии. Бумага на тыльной стороне дорезается легким движениями ножа.
  • Самостоятельно. Лист укладывается на ровную поверхность. Острым ножом проделывается направляющий надрез, повторными движениями с силой лист прорезается насквозь.
  • При помощи ножовки по дереву с мелким зубом. Для этого способа потребуется наличие стола или возвышения — пилить лист на весу не рекомендуется.

Подготовка краев гипсокартона

После разрезки необходимо обеспечить наличие фаски. Она нужна для лучшего заполнения фугой. В продаже есть специальные рубанки для гипсокартона, но можно обойтись обычным ножом. Фаску с подрезанных плоскостей можно снять на уже закрепленных листах.

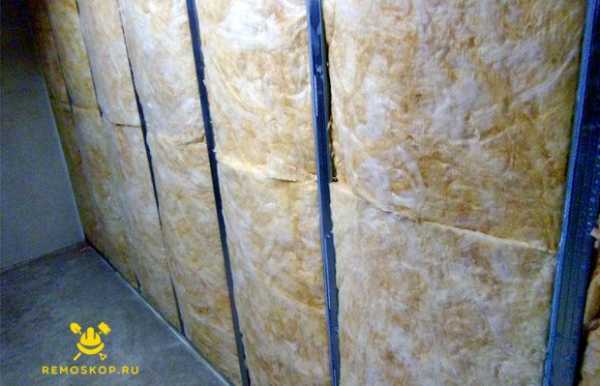

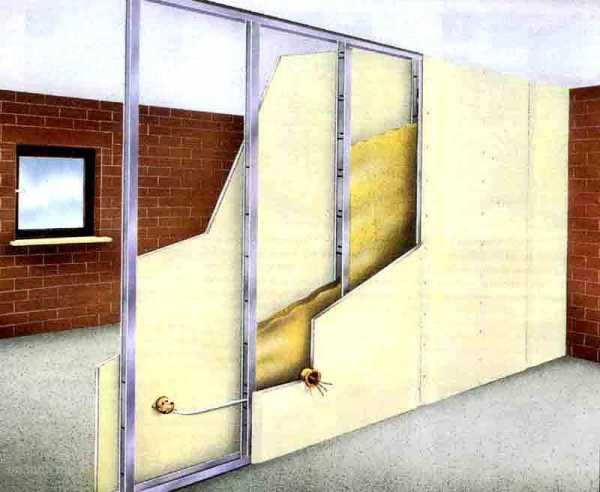

Прокладка изоляционных материалов

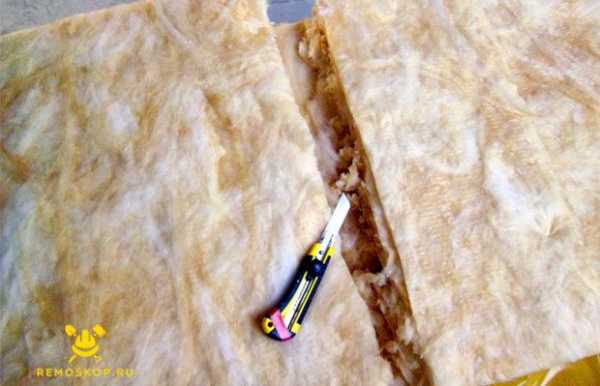

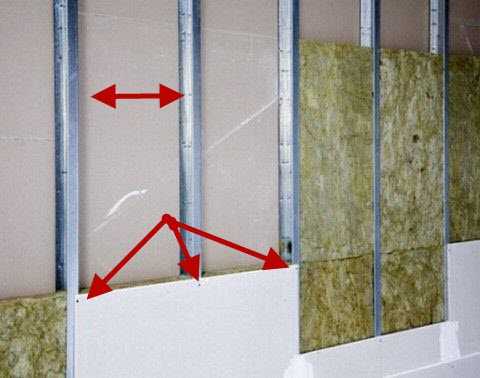

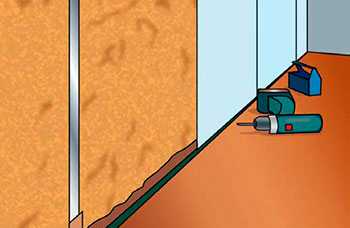

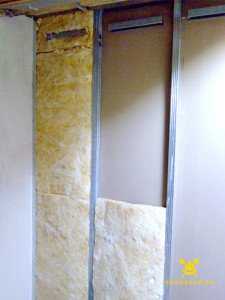

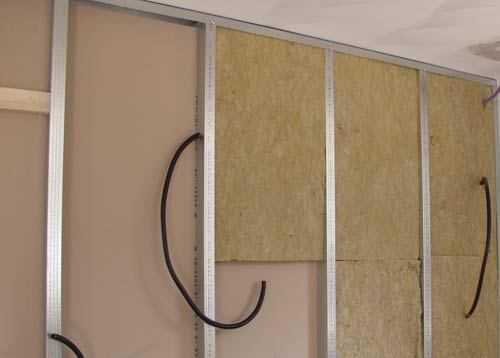

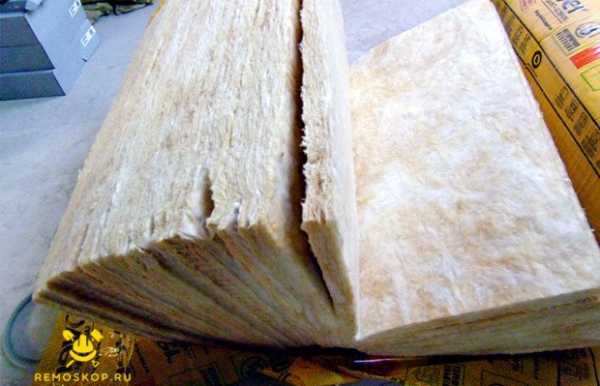

После обшивки одной стороны перегородки можно приступать к укладке звуко- и теплоизоляции. Выбранные материалы должны иметь достаточную плотность, не оседать. Листы или рулоны нарезаются в размер и укладываются в полости. Нужно проследить, чтобы материал плотно заходил внутрь профиля.

Облегчить укладку кусков материала поможет использование скотча в качестве ограждения.

Если перегородка отделяет влажное помещение — ванную, сауну, джакузи — каркас под листами ГКЛ прокладывается парогидроизоляционной мембраной. Она прикрепляется к профилю на двухсторонний скотч и прижимается гипсокартоном.

Уложив все коммуникации, можно приступать к монтажу второй стороны. Она монтируется зеркально первой.

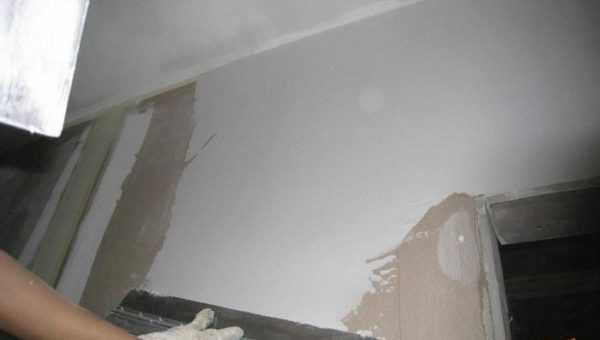

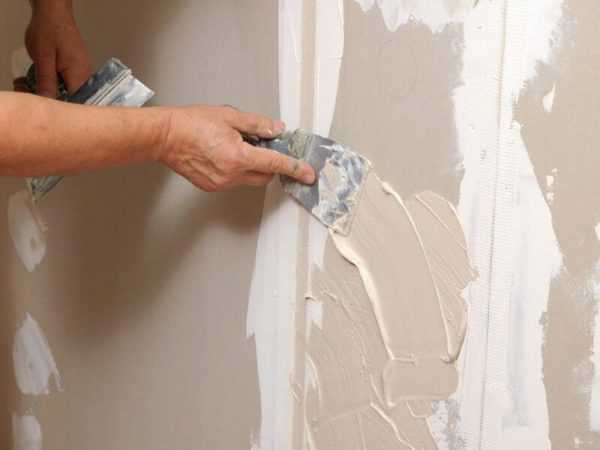

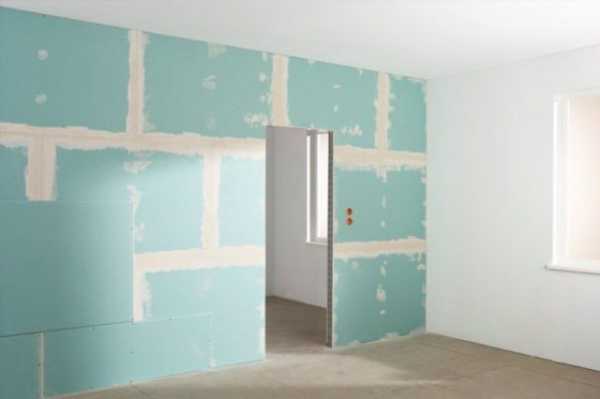

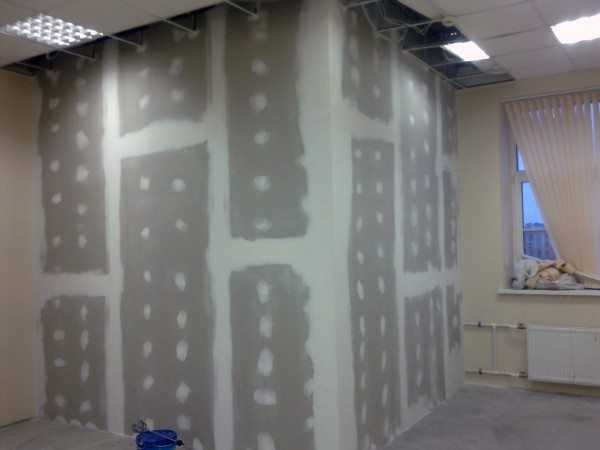

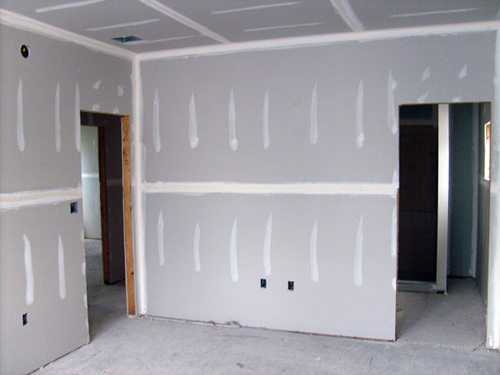

Заделка швов

Несоблюдение технологии постройки перегородки может привести к трещинам в месте стыков ГКЛ. Такая же проблема наблюдается при неправильной заделке швов.

Обеспечить качественную ровную поверхность можно, применив следующую технологию:

  • Расшивка швов под углом 45°на 2/3 толщины листа.
  • Грунтовка, выжидание технологической паузы согласно инструкции производителя грунтовки.
  • Заделка швов пластичной фугой для гипсокартона.
  • Зашкуривание швов, оклейка армирующей бумажной лентой.
  • Шпатлевание.

Применение правильных материалов способно обеспечить целостность покрытия даже при нагрузках и изгибах.

Стоит ли делать самостоятельно

Собрать перегородку из листов ГКЛ может любой желающий. Главное — наличие простейшего строительного инструмента, знание теоретической части и нюансов и желание провести работу не спеша и качественно. Не лишней будет помощь подсобника — лист ГКЛ может лопнуть, если его неправильно поднять или повернуть.

Итогом работы будет технологичная, прочная и легкая перегородка, а также удовольствие от качественно проделанной работы. К тому же — делать самому всегда дешевле!

remboo.ru

устройство межкомнатных конструкций серии C112 из гипсокартона


В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Вернуться к оглавлению

Полное содержание материала

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

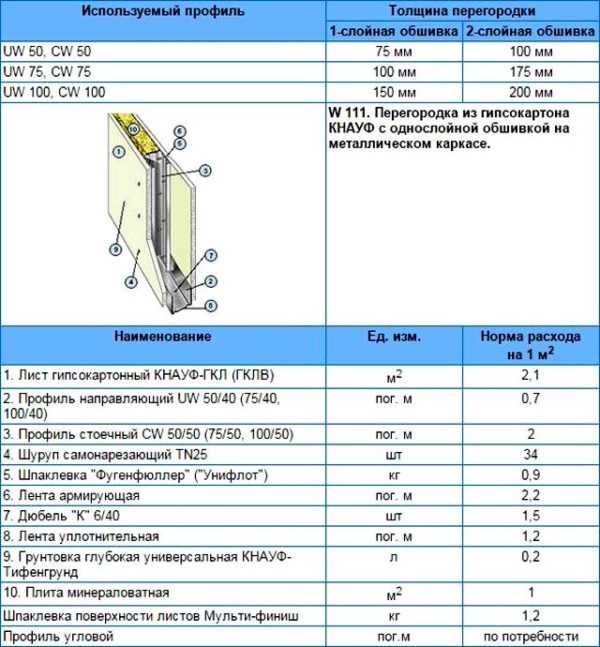

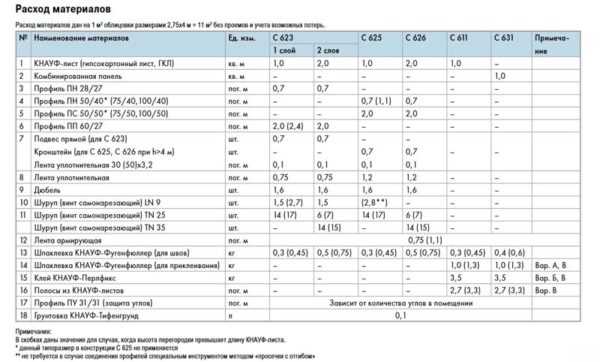

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

  1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
  2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
  3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
  4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Вернуться к оглавлению

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

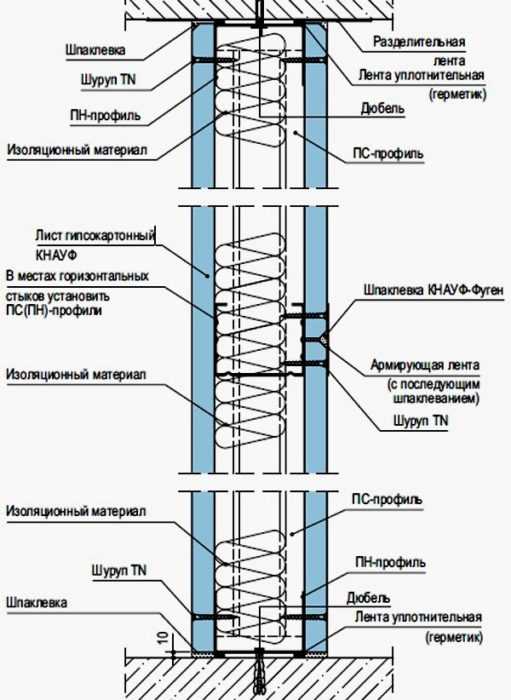

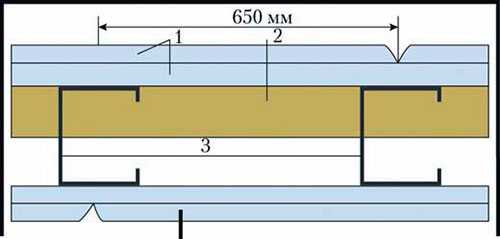

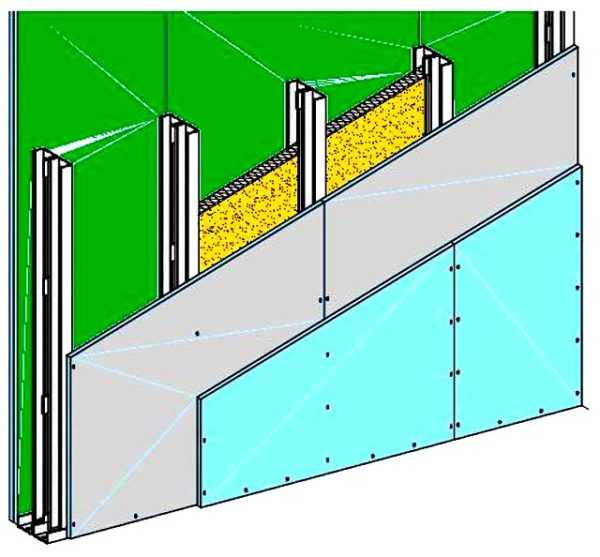

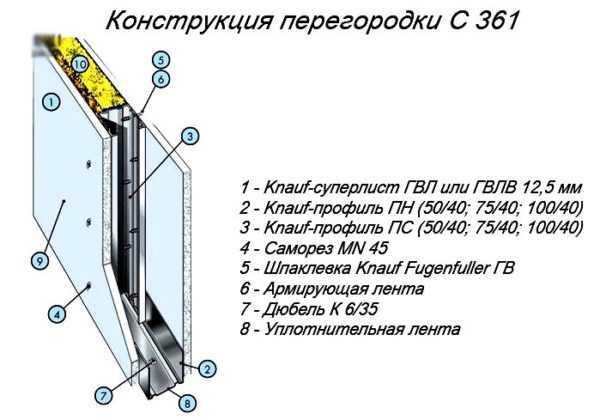

Схема устройства и конструкция перегородки кнауф

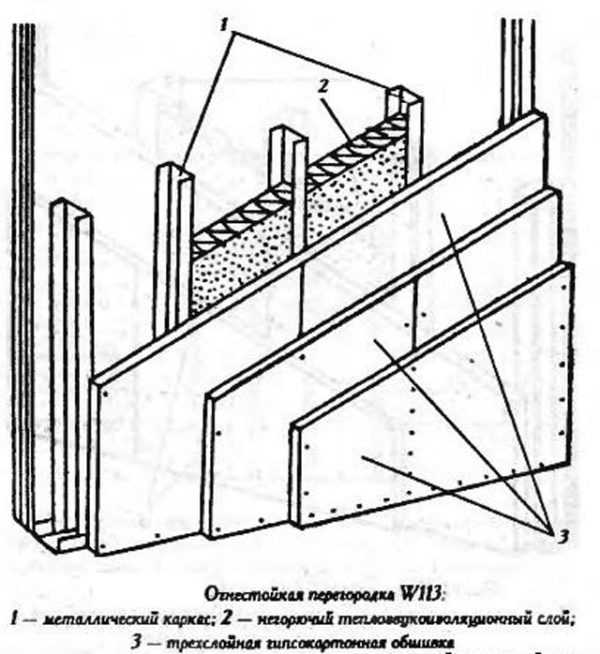

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

  1. Один слой гипсокартона.
  2. Два слоя.
  3. Три слоя ГКЛ.
  4. Один слой влагостойкого гипсокартона на одном каркасе.
  5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
  6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Вернуться к оглавлению

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

  • каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
  • при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
  • монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
  • поверхность изделия является огнеупорной;
  • возможность создания дизайнерского решения;
  • готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
  • при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

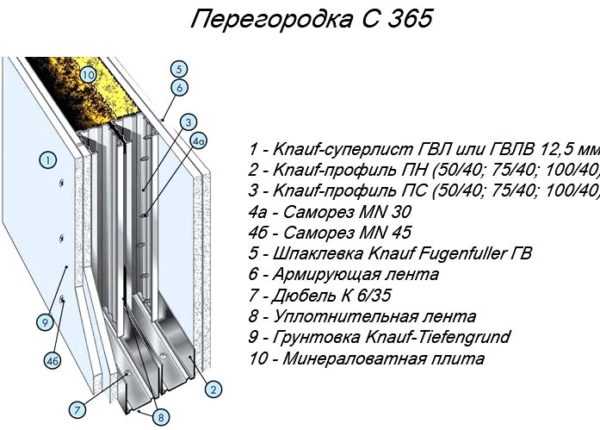

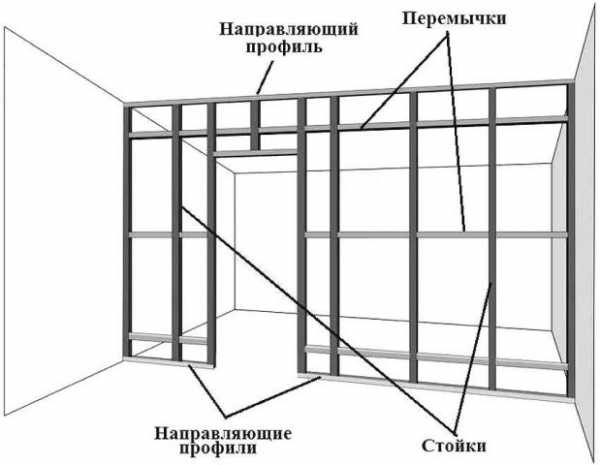

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

  1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
  2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
  3. Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.

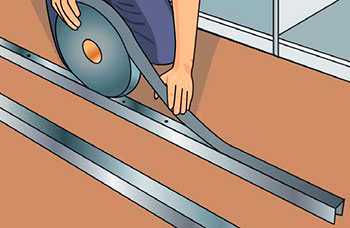

  4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
  5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
  6. Аналогично НП крепиться на потолочном перекрытии.
  7. После этого следует измерить длину стоечного профиля от потолка до пола.

    Пример крепления стоечных профилей

  8. Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
  9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
  10. Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

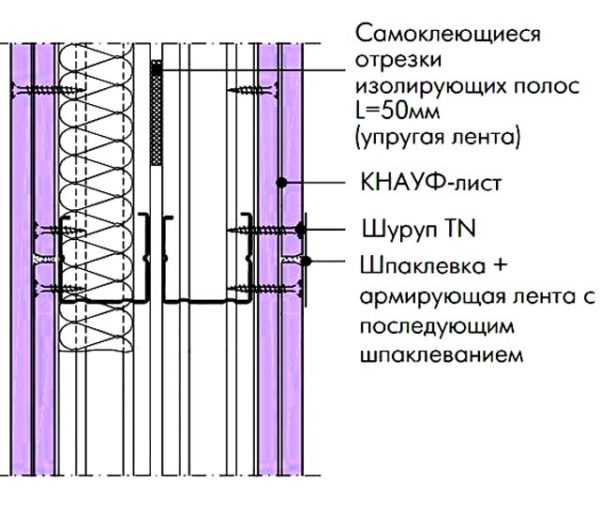

    Схема крепления листов гипсокартона Кнауф

  11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

    Схема устройство двойного стоечного профиля

  12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
  13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
  14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.Схема соединения стоек

  15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

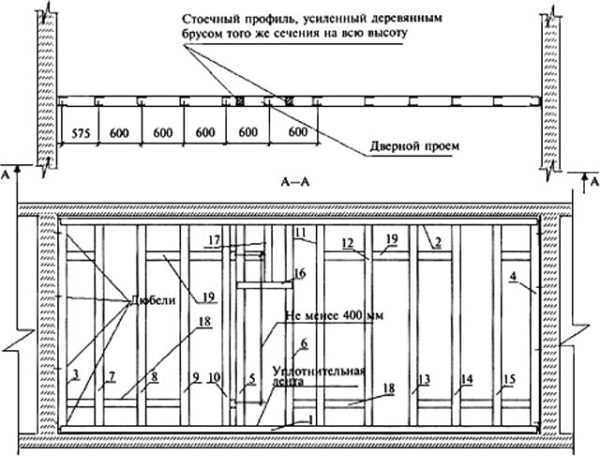

    Чертеж с размерами для монтажа стоечных профилей

  16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

Пример монтажа проводки под гипсокартоном

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

Окончательным шагом в первом уровне является заделка швов гипсокартона. Для этого следует стыки с самодельной фаской на гипсокартоне и обработать ГКЛ грунтовкой . После чего требуется сделать раствор для заделки стыков из сухой смеси Кнауф Унифлот. Шпаклёвка равномерно наносится на стыки узким шпателем 15 см.

Процесс шпаклевки перегородки из гипсокартона



После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки


Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Вернуться к оглавлению

Перегородка С361

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

Вернуться к оглавлению

Перегородка С365

Эта перегородка сделана из двойного каркаса, с двух сторон обшита двойным влагостойким ГКЛ. Стойки металлического каркаса обклеиваются специальной лентой для звукоизоляции. Наполнителем выступает минеральная вата, которая укладывается в 2 -3 слоя.

Эта конструкция служит прочной стеной с высокими показателями звукоизоляции, прочности.

Вернуться к оглавлению

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

Вернуться к оглавлению

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности.
Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

  1. Высота комнаты, где будет монтироваться перегородка.
  2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
  3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

    Каркас гипсокартонной перегородки Кнауф

  4. Состояние базовой стены.
  5. Необходимость сокрытия коммуникаций коробом в перегородке.
  6. Будет ли в перегородке дверь.
  7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

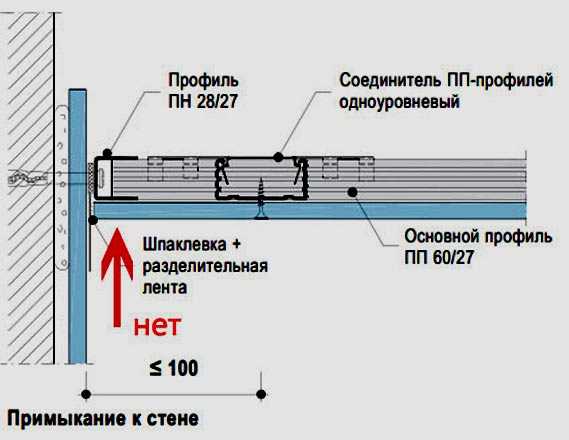

    Схема крепления гипсокартонной перегородки к стене

  8. Температурный режим.
  9. Какие функции будет выполнять перегородка.
Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

gipsokarton-blog.ru

Монтаж перегородок из гипсокартона : пошаговая инструкция

Монтаж перегородок из гипсокартона своими руками

  1.  Основные правила перепланировки
  2. Что нужно знать, работая с металлическими профилями
  3.  Виды перегородок
  4.  Разметка
  5.  Установка каркаса
  6.  Монтаж гипсокартона
  7.  Двухпрофильная конструкция

Основные правила перепланировки

1. Нередко перед домовладельцами встает задача перепланировки помещений.

Одно из наиболее подходящих для этого решений, с точки зрения стоимости  и простоты монтажа — перегородки из гипсокартона. Однако, при проведении перепланировки помещения необходимо иметь в виду, что демонтаж старых,
и конструирование новых перегородок, должно в обязательном порядке быть согласовано с органами домоуправления, так как самостоятельная перепланировка
может задеть несущие конструкции, что чревато существенной угрозой безопасности обитателям не только данного помещения, но и их соседей (если речь о многоквартирном доме).

Перегородка из гипсокартона

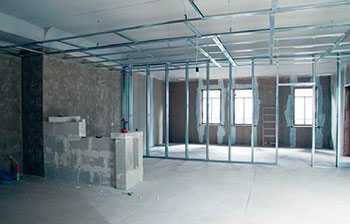

Металлический каркас потолка и перегородки

В конце концов, самостоятельная перепланировка попросту преследуется по закону. В последнее время монтаж внутренних перегородок с использованием деревянного каркаса, все

менее популярен, в силу различных причин. Поэтому в настоящей статье мы рассмотрим монтаж перегородок из гипсокартона с металлическим каркасом.

Что нужно знать, работая с металлическими профилями

2. Приступая к работе с металлом, следует иметь в виду, что резать профили необходимо специальными ножницами.

При резьбе болгаркой, с профиля снимается верхний оцинкованный слой — и профиль в дальнейшем будет подвергаться коррозии. При монтаже каркаса следует использовать по возможности целые профиля, если это не возможно и приходиться профиль наращивать, следует иметь в виду, что в таком случае конструкция становится менее прочной. Места крепления подвесов к перекрытиям — следует предварительно
обработать герметиком — это существенно увеличит звукоизоляцию помещения.

Виды перегородок из гипсокартона

3. Толщина перегородки зависит от ряда факторов, которые мы сейчас опишем.

Если перегородка выполняет чисто декоративные цели — визуально разделяя помещение на две части —

толщина может быть минимальной. Если же перегородка должна выполнять функции максимального отделения одного помещения от другого, то ее толщина будет зависеть от
толщины и количества изоляционного материала, количества слоев гипсокартона, а так же, толщины дверной коробки (при наличии дверного проема).Толщина перегородки составит сумму толщины изоляционного слоя, каркаса, слоев гипсокартона.

Разметка перегородки

4. Разметка перегородки осуществляется на перекрытиях, начиная с потолочного. После того, как разметка на потолке произведена, строго по линии разметки крепиться
направляющий профиль с помощью анкеров с шагом 40-50 см.

Монтаж вертикальных направляющих
Нанесение разметки

Как правило, направляющие потолочные профиля имеют размеры от 50х40 мм., до 100х40 мм. Когда потолочный профиль
закреплен, с помощью отвеса размечается положение нижнего профиля, который крепиться к основанию с помощью дюбель-гвоздей.

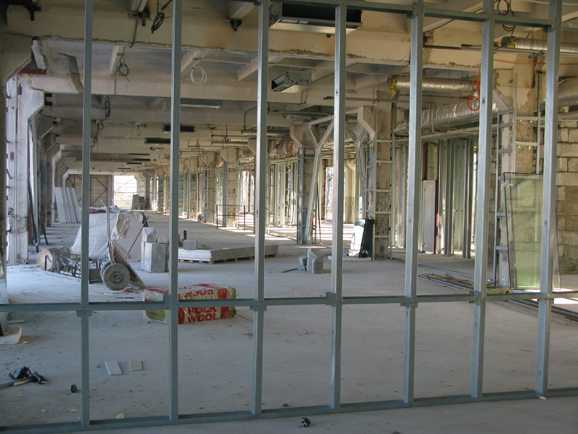

Установка каркаса

5. Следующим этапом устанавливаются вертикальные профиля.

Их размер должен соответствовать размеру направляющего профиля. То есть, если размер направляющего профиля 100х40 мм.
то вертикальный профиль должен быть 100х50 мм., что обеспечит идеального соответствие элементов каркаса и обеспечит быстрый и качественный монтаж. Размер вертикальных профилей
должен быть меньше высоты потолка на 5 — 10 мм., в этом случае вертикальные профили наиболее просто установить в нужное место. Вертикальные профили устанавливаются с шагом — 60 см.
и крепятся к направляющим профилям с помощью саморезов. Створ вертикального профиля должен быть направлен в сторону монтажа. Следует проявлять максимальную аккуратность при

монтаже вертикальных профилей, так как стыки листов гипсокартона должны приходиться как раз на них.

 Монтаж перегородок из гипсокартона

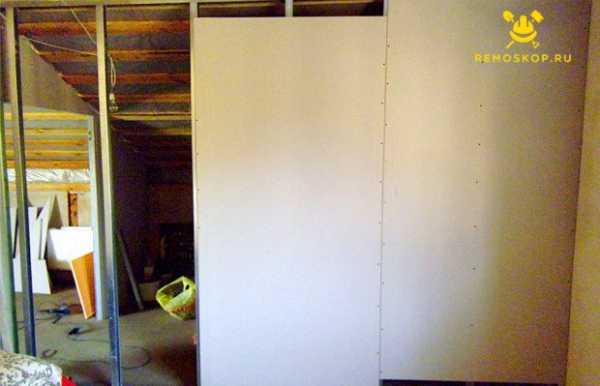

6. Как правило, гипсокартон крепится к каркасу вертикально.

Однако, возможно и горизонтальное размещение, правда тогда появляются горизонтальные швы — которые необходимо укреплять дополнительными горизонтальными вставками каркаса. Кроме того, горизонтальные швы более
сложны с точки зрения финишной отделки стены. Если высота стен достаточно большая, так же возможна горизонтальная стыковка гипсокартона, где так же
используются горизонтальные металлические вставки. Если по проекту в перегородке предусмотрен изоляционный слой — его устанавливают до того как начинается
монтаж гипсокартона. Для этого листы изолятора устанавливают скрепляя с каркасом клеем. После того, как каркас будет прошит гипсокартоном, изолятор будет прочно зафиксирован.

Укладка изоляционного слоя и гипсокартона
Нанесение звукоизоляционной ленты

Гипсокартон прикручивается к каркасу с помощью саморезов. Следует помнить, что саморезы при этом должны насквозь
прошивать лист и профиль выходя из него на 10 мм. После того как одна сторона стены смонтирована, добавляем изолятор в пустоты и прошиваем вторую сторону.
Гипсокартон должен отстоять от перекрытий на расстоянии 3-5 см.

Двухпрофильная конструкция

7. Более надежной, в сравнении с описанной выше, будет конструкция с двумя стоечными профилями с каждой стороны стены, развернутыми створом внутрь стены — друг к другу.

Каркас с двойным слоем гипсокартонного покрытия:

С подобной конструкцией проще работать, так как площадь спинки
профиля для крепления гипсокартона становиться больше, кроме того гораздо проще крепить горизонтальный профиль. Хотя, расход материала на такой каркас существенно увеличивается.

remontfor-you.ru

Монтаж перегородки из гипсокартона своими руками: пошаговая инструкция

Частичная перепланировка собственной квартиры или дома многим кажется очень заманчивой. И в этом вопросе широкое распространение получили гипсокартонные перегородки. Благодаря легкости в постройке, хорошим эстетическим качествам и возможности самостоятельного проектирования интерьера, гипсокартон заслуженно пользуется огромной популярностью. В этой статье рассмотрим основные этапы изготовления перегородки из ГКЛ собственными силами.

1

Преимущества установки перегородок из ГКЛ

Традиционно внутриквартирные перегородки изготавливались из тех же материалов, что и сам дом – кирпича, бетонных плит, деревянных досок. Это очень затрудняло постройку таких конструкций в связи с большим объемом работ и высокой стоимостью. С появлением гипсокартона ситуация кардинально изменилась. Теперь практически каждый своими руками может изменить интерьер своего жилища.

Из этого материала можно изготавливать как сплошные межкомнатные стены, так и фигурные арки, полки под книги и бытовую технику и даже мебель. Очень часто при проектировании и изготовлении перегородок из гипсокартонных плит используют совмещенные варианты, когда такая искусственная стенка со стороны комнаты имеет ряд ниш, а с обратной стороны – ровную глухую поверхность. Перегородки из ГКЛ обладают следующими преимуществами:

  1. 1. Перегородка из гипсокартона со слоем изоляции внутри обладает отличными звукопоглощающими характеристиками. В условиях малогабаритного жилья это немаловажно.
  2. 2. Благодаря небольшому весу конструкции из ГКЛ оказывают минимальное давление на межэтажные перекрытия, поэтому устанавливать их можно в любом месте квартиры.
  3. 3. Листы гипсокартона имеют идеально ровную поверхность, поэтому после установки конструкции нет необходимости в дополнительной финишной подготовке поверхности к покраске или оклейке обоями.
  4. 4. ГКЛ пропускает водяные пары, кроме того, абсолютно не выделяет вредных веществ, поэтому в помещении поддерживается комфортный здоровый микроклимат.
  5. 5. Невосприимчивость к воздействию микроорганизмов и плесени исключает биологическую опасность для жильцов, а негорючесть позволяет дополнительно обезопасить жилье от возгорания.

Среди недостатков гипсокартона можно выделить два наиболее существенных, но и они нивелируются при грамотном подходе к строительству. Во-первых, восприимчивость к влаге, однако данная проблема решается использованием специальных типов ГКЛ для помещений с повышенной влажностью. Вторая проблема – недостаточная прочность. При больших нагрузках материал повреждается, поэтому при проектировании перегородки из гипсокартона необходимо предусмотреть деревянные вставки внутри, к которым впоследствии можно будет закрепить полки, бытовую технику, цветочные горшки.

2

Инструменты, необходимые для разметки и монтажа

Приступая к работам, необходимо позаботиться о хорошем инструменте, который обеспечит удобство в работе и отсутствие травм в процессе монтажа. Для работы понадобятся:

  1. 1. Металлический уровень длиной не менее метра, но лучше, если она будет соответствовать ширине стандартного листа гипсокартона – 120 см. С помощью уровня придется проверять вертикаль металлического каркаса, а также размечать и разрезать листы гипсокартона.
  2. 2. Строительная рулетка длиной не менее длины будущей перегородки для точного измерения габаритных элементов каркаса.
  3. 3. Строительный угольник пригодится для ровной фиксации профилей и измерения углов ГКЛ при раскрое материала.
  4. 4. Отвес или лазерный нивелир для выведения точной вертикали конструкции от потолка к полу.
  5. 5. Шуруповерт понадобится практически на всех стадиях работ для закрепления саморезами профилей к полу и стенам, друг к другу, а также листов гипсокартона к готовому каркасу.
  6. 6. Ножницы по металлу для отрезания металлических профилей согласно необходимым размерам. Также для этой цели можно использовать УШМ, в простонародье – болгарку.
  7. 7. Электролобзик пригодится для обрезки листов гипсокартона, если проект предусматривает монтаж фигурных элементов конструкции.
  8. 8. Шлифовальная машинка или терка с набором наждачной бумаги для финишной шлифовки стыков и углов готовой конструкции.
  9. 9. Электрическая дрель со сверлами понадобится в том случае, если монтаж перегородки производится в помещении с бетонными или кирпичными стенами.
  10. 10. Рубанок для срезания фаски с ребер листов гипсокартона.
  11. 11. Игольчатый валик для придания пластичности ГКЛ при монтаже фигурных элементов и арок.
  12. 12. Молоток и набор отверток пригодятся для закрепления дюбелей.
  13. 13. Строительный нож с набором лезвий для раскройки гипсокартона, шпатель для заделывания швов и ручная ножовка также будут очень кстати.

В каждом конкретном случае данный список может дополняться инструментами, работать с которыми более удобно в нестандартных ситуациях, возникающих в процессе строительства.

3

Выбираем необходимые материалы – ориентируемся на свои задачи

Кроме самих листов ГКЛ в процессе работы потребуются некоторые дополнительные материалы, основные и самые затратные из которых – это металлические профили для изготовления каркаса будущей перегородки. Правильный их подбор позволит сэкономить время и силы в процессе монтажа.

ГКЛ отличается по толщине, ширине и длине. Для конструирования межкомнатных перегородок, используем листы толщиной 12 мм. Ширина листов может варьироваться от 60 до 150 см, длина – от 240 до 260 см. Удобнее всего использовать листы материала размером 120 на 250 см. Здесь выбор зависит только от предпочтений хозяина и особенностей помещения.

Для монтажа фигурных элементов используем гипсокартон толщиной 6 мм. Благодаря такой толщине  предварительно обработанный игольчатым валиком лист легко принимает практически любую форму. Со стороны ванной комнаты или душевой необходимо использовать специальный водостойкий ГКЛ. Он имеет светло-зеленый цвет, который подразумевает использование в условиях повышенной влажности.

Приобретая гипсокартон, обратите внимание на состояние углов и ребер листов. Зачастую в процессе транспортировки или в результате неаккуратного обращения происходит разрушение гипсового слоя именно в этих местах.

Металлические профили, из которых изготавливается каркас, не должны иметь следов окисления, ржавчины и других инородных пятен. При поднятии четырехметрового профиля за один край он не должен прогибаться под собственной тяжестью более чем на 0,5 мм. Для монтажа стандартной межкомнатной перегородки используются металлические профили типа ПП 60×27 и ПС 60×27. Первый – это потолочный профиль, монтируемый на стены, потолок и пол, второй – стоечный профиль для монтажа непосредственно плоскости стенки. Также для отделки углов и стыков понадобится угловой профиль ПУ 31×31.

Дополнительно необходимо приобрести:

  1. 1. Деревянные бруски сечением 55×50 мм для закладки в местах крепления дверных петель, полок, подвесной бытовой техники.
  2. 2. Дюбели 6×40 для крепления профилей к полу, потолку и стенам.
  3. 3. Саморезы 3,5×9,5 для соединения профилей между собой.
  4. 4. Саморезы 3,9×25 для монтажа листов гипсокартона.
  5. 5. Продольные соединительные элементы.
  6. 6. Бумажная или стекловолоконная армирующая сетка.
  7. 7. Шпатлевка для замазывания соединительных стыков ГКЛ.
  8. 8. Грунтовка на водной основе для предварительной обработки стены.
  9. 9. Финишная шпаклевка.

Итак, все необходимое приобретено и доставлено к месту установки. Пора приступать непосредственно к работам. Дальнейшую деятельность условно разделим на этапы в виде пошаговой инструкции.

4

Правильно размечаем помещение – это важно!

Перед началом работ по разметке тщательно очищаем стены, которые закроются конструкцией перегородки от старой краски, обсыпающейся шпаклевки и другого мусора. После этого обрабатываем очищенные места антигрибковым составом с помощью малярной кисти или пульверизатора.

Разметку необходимо начать с пола. Для этого с помощью рулетки отмеряем необходимое расстояние вдоль стен в комнате, которую будет делить перегородка. Нужные точки отмечаем маркером или карандашом. Далее с помощью длинного уровня или правила точки соединяем ровной линией. Вдоль нее будем крепить направляющий профиль, являющийся основанием перегородки. На этой стадии также необходимо наметить место будущего дверного проема.

При помощи отвеса или лазерного нивелира проецируем полученную линию на потолок. Здесь, скорее всего, понадобится помощник. По потолку также прочерчиваем линию по всей длине будущей конструкции. Обе линии затем нужно соединить прямой, начерченной на стенах с обеих сторон помещения. После работы еще раз проверяем их вертикальность при помощи уровня.

5

Монтаж каркаса – готовим основу для будущей стены

Первым делом необходимо построить каркас будущей перегородки. Закрепляем напольную направляющую:

  1. 1. При помощи рулетки отмеряем и отмечаем необходимую длину профиля для потолка и пола. Не забываем про дверной проем, там направляющие укладывать не нужно.
  2. 2. Отрезаем профили по размеру с помощью ножниц по металлу или «болгарки» и прикладываем готовые профили к направляющим линиям на полу.
  3. 3. Надежно удерживая направляющие профили, с помощью дрели с установленным сверлом по бетону диаметром 6 мм просверливаем отверстия по всей длине профиля на глубину 1–2 см. Расстояние между отверстиями должно быть в пределах 20–25 см.
  4. 4. Сдвинув профиль, углубляем имеющиеся отверстия до 5 см, после чего тщательно удаляем пыль, образовавшуюся при сверлении с помощью пылесоса.
  5. 5. В готовые отверстия вставляем дюбели размером 6×40 мм и с помощью молотка забиваем их заподлицо с поверхностью пола.
  6. 6. Когда все дюбели установлены, возвращаем направляющий профиль на место и закрепляем его с помощью дюбель-гвоздей или саморезов согласно имеющимся отверстиям.

После напольного профиля устанавливаются вертикальные направляющие профили на стены по отмеченным заранее линиям. Процесс идентичен предыдущему с той лишь разницей, что необходимо проверять вертикальность профиля с помощью уровня. Низ вертикального профиля вставляем в напольный, затем вбиваем самый верхний дюбель-гвоздь. Оба профиля скрепляем с помощью саморезов 3,5×9,5 мм, и только после этого можно вбивать остальные дюбель-гвозди.

Аналогичным способом нужно закрепить потолочный направляющий профиль. При этом необходимо пользоваться защитными очками. Частицы бетонной пыли при сверлении отверстий в потолке могут нанести большой вред глазам. В идеале кроме очков нужно использовать пылесос для мгновенного удаления пыли. Так и помещение останется чистым и здоровье не пострадает. Потолочный элемент устанавливается так, чтобы настенные направляющие входили внутрь него, после чего профили соединяются друг с другом саморезами.

Следующий шаг – возведение вертикальных стоечных профилей, которые будут являться косяками дверного проема. Сначала также при помощи отвеса на потолочной направляющей отмечаются точки крепления. Заготовки необходимой длины отрезаем от целых элементов, при этом для удобства работы желательно делать их на 1 см короче требуемого размера. Установка профилей производится строго по намеченным точкам на полу и потолке, после чего вертикальность проверяется еще раз при помощи уровня, и только затем профили скрепляются между собой с помощью саморезов.

Внутрь стоечных профилей, которые будут являться косяками двери, устанавливаем деревянные бруски и закрепляем их при помощи саморезов. Это повысит прочность конструкции и одновременно позволит надежней скрепить дверную коробку с дверью.

На уровне верхней границы дверного проема устанавливаем горизонтальную перемычку, закрепляем к стоечным профилям также с помощью саморезов. В нее аналогично вставляем деревянный брусок и при помощи длинных саморезов закрепляем к вертикальным брускам методом вкручивания в торец. В пространство между верхней перекладиной дверного проема и потолком устанавливаем одну или две вертикальные стойки из стоечного профиля.

Завершающий этап сооружения каркаса – установка вертикальных профилей между стенами помещения и уже установленными элементами. Как правило, расстояние между ними составляет от 30 до 60 см ввиду того, что это кратные ширине листа ГКЛ значения. То есть стыки листов будут приходиться ровно посредине вертикальной стойки. Чем чаще будут установлены стойки, тем прочнее будет перегородка. Стойки устанавливаются аналогично предыдущим, обоими концами внутрь напольной и потолочной направляющих, и закрепляются саморезами. В местах, где планируется закрепление тяжелых подвесных конструкций, устанавливаем горизонтальные перемычки и закрепляем в них деревянные бруски аналогично устройству верхней перекладины дверного проема.

6

Как правильно закрепить гипсокартон?

Сначала необходимо обшить одну сторону перегородки. Для этого:

  1. 1. С помощью электролобзика, строительного ножа или ножовки согласно размерам вырезаем панели из цельных листов ГКЛ.
  2. 2. Края, которые не имеют фаски, обрабатываем рубанком, для того чтобы ее сделать. Это важный этап, который впоследствии сильно облегчит заделку стыков панелей материала.
  3. 3. Приготовленные панели прикручиваем к готовому каркасу при помощи специальных саморезов для работ с гипсокартоном. Шляпки утапливаем на 0,5–1 мм.
  4. 4. Саморезы вкручиваем с шагом в 10–15 см, при этом отступаем от угла листа не менее 7 см.

После обшивки одной стороны конструкции проводим изнутри электропроводку, если в этом имеется необходимость, и закладываем пустое пространство звуко- и теплоизолирующим материалом. Электрические провода желательно прокладывать в специальной противопожарной трубе. Для этого в вертикальных стойках просверливаем отверстия соответствующего диаметра и сквозь них протягиваем кабель. Отверстия под розетки и выключатели вырезаем при помощи электролобзика. После укладки электропроводки все пространство внутри перегородки заполняем листами изолирующего материала. Лучше всего для этого использовать минеральную вату или изовер.

Вторая стенка перегородки обшивается аналогично первой, только отверстия под розетки и выключатели нужно прорезать заранее, перед закреплением панели. По завершении крепления листов ГКЛ на каркас, все стыки между панелями проклеиваем армирующей сеткой. После высыхания клея стыки и места закручивания саморезов шпаклюем. Через сутки, когда шпатлевка полностью затвердеет, обрабатываем поверхность с помощью наждачной шкурки. Далее поверхности грунтуются и при необходимости шпатлюются финишной шпатлевкой «под отделку».

obustroen.ru

Монтаж перегородок из гипсокартона, как справиться своими силами + видео

Случается, нужно сделать зонирование в помещении большой площади, иногда необходимо отделить часть просторной комнаты под кабинет или детскую, в общем, ситуации бывают разные, а решение одно – монтаж перегородок из гипсокартона. Совсем не обязательно делать стену, полностью отсекающую отделяемое пространство, иногда достаточно небольшого простенка, намека на перегородку, тем более, что такой вариант будет гораздо дешевле.

Чем монтаж перегородок из гипсокартона лучше стен из других материалов?

Основное преимущество данного материала над прочими, использующимися при возведении стен – цена. Если остановить свой выбор на кирпиче, придется купить довольно большое количество строительных блоков, цемент и песок (дешевые материалы в объеме тоже влияют на затраты), грунтовку, отделочные материалы. Для того чтобы технология монтажа перегородок из гипсокартона не имела огрехов, достаточно нескольких листов этого материала и некоторого количества металлических профилей, а также пары килограммов шурупов. Более подробно об этом мы поговорим далее.

Еще ряд достоинств можно перечислить разом, поскольку относятся все эти плюсы непосредственно к работе с материалом. Во-первых, установкой может заниматься один человек, причем даже без спешки перегородки будут собраны в короткие сроки. Во-вторых, сам процесс сборки каркаса в частности и установка гипсокартонных перегородок в целом не слишком трудоемкие, не связаны с большим количеством строительного мусора (и вообще с грязью). И, в-третьих, данный материал открывает безграничные возможности для вашего творческого потенциала, в том смысле, что конструкциям можно придавать любые формы, в результате получается ровная стена, на которую ложится практически любая отделка.

Несомненным достоинством легких каркасных перегородок является возможность изменения их конфигурации буквально на ходу. То есть, если понадобятся дополнительные розетки или выключатели, несложно демонтировать часть конструкции, протянуть дополнительную проводку и установить элементы, нужные для электроснабжения квартиры. Отсюда вытекают сразу два преимущества: удобство прокладки различных коммуникаций внутри перегородок и легкость их демонтажа в случае необходимости.

Как составить смету на монтаж гипсокартонных перегородок?

Для того чтобы в процессе сборки каркаса не выяснилось, что не хватает материалов, или чтобы впоследствии не остались излишки, которых хватило бы на еще одну конструкцию, следует рассчитать расход профилей и гипсокартона. Также, до того, как сделать каркас для перегородки, нужно посчитать количество сопутствующих материалов. Для начала измеряем помещение и определяем, какой будет перегородка. Если сплошная, через всю комнату, то просто делаем нужные замеры без учета дверного проема и прикидываем количество профилей CW и UW, исходя из того, что устанавливаются они с шагом в 60 сантиметров, а длина их бывает 2.75, 3, 4, 4.5 и 6 метров. Простенок измерить еще проще.

Стоимость монтажа каркасных гипсокартонных перегородок напрямую зависит от их площади. Как правило, размеры листов составляют 1.2х2.5 или 1.2х3 метров. Логично, если высота потолка составляет 2.5 метра, предпочтительнее первый вариант, а если больше, то второй, чтобы исключить горизонтальные швы, которые неизбежны в высокопотолочных квартирах. Площадь листа получается либо 3, либо 3.6 квадратных метров. Теперь остается только разделить ранее записанную площадь перегородки на квадратуру единицы гипсокартона и получить количество листов, которое следует умножить на два, поскольку обшивка будет двухсторонней. И прибавьте резервных 10 %.

Что касается дополнительных материалов, то понадобятся крепежные скобы, общее число которых можно высчитать, исходя из того, что монтируются они на стены с промежутком порядка 50 сантиметров. Можно крепить профили сразу на стены, потолок и пол. Монтаж профиля по периметру будущего каркаса выполняется саморезами, с дюбелями или без таковых, через каждые 30-50 сантиметров, а для крепежа гипсокартона необходимо около 60 шурупов на лист. Демпферную ленту или серпянку лучше брать с запасом. Количество минеральной ваты для звукоизоляции соответствует площади перегородки, сделанной в один слой, а для многослойной конструкции ваты понадобится в 2 раза больше.

Серпянку или демпферную ленту желательно прокладывать и в местах соединения металлического профиля либо деревянного бруса с листами гипсокартона, так удастся значительно повысить звукоизоляцию конструкции.

Пошаговая установка межкомнатных перегородок из гипсокартона

Итак, материалы рассчитаны и приобретены, в наличии имеются профили, листы гипсокартона, демпферная лента, шурупы и дюбели, гофрированные трубы, а также звукоизоляционный материал.

Материалы для перегородки

Однако, до того как сделать каркасную перегородку, необходимо подготовить и нужные инструменты. Нам понадобятся электродрель с функцией перфоратора, шуруповерт, пила-ножовка, строительный нож, ножницы по металлу, отвес, уровень, измерительная рулетка, отбивочная нить, карандаш.

Инструменты



Монтаж перегородок из гипсокартона – пошаговая схема

Шаг 1: Разметка помещения

Перегородок, в зависимости от размеров площади, может понадобиться и больше одной.

План дома

Рассмотрим именно такой вариант, причем, для простоты, однослойный. Вначале отмеряем от стены, параллельно которой будет установлена конструкция, нужное расстояние, и делаем отметки.

Делаем отметки

Отбиваем линию нитью.

На стену и потолок ее переносим с помощью отвеса, который удерживаем точно над линией, ставя карандашом точки через небольшие промежутки, пока разметка под направляющие не охватит комнату вертикальным поясом.

Шаг 2: Установка направляющих

Итак, линии охватывают вертикальный периметр комнаты повсюду, где должны проходить перегородки, установкой направляющих для которых мы сейчас и займемся. Для начала на профили наклеиваем демпферную ленту, она послужит виброизоляцией для закрепляемых на полу, стенах и потолке деталей конструкции.

Наклеиваем ленту

Укладываем профиль точно по линии, вниз лентой, сверлим отверстие, если основание бетонное, после чего используем шуруп с дюбелем, на деревянные же поверхности фиксируем саморезами.

Отверстия для крепления

Дверные проемы отмечаем заранее и на их месте профили не устанавливаем.

Закрепляем профиль

Крепим профиль к потолку

Шаг 3: Монтаж каркаса

В зависимости от длины купленных профилей отрезаем их или наращиваем, ориентируясь по высоте потолка, и вставляем готовые элементы в направляющие через равные шестидесятисантиметровые промежутки.


Закреплять их сразу не обязательно, фиксации шурупами к направляющим требуют только профили дверных проемов, причем особо тщательно нужно выверить их вертикаль.

Шаг 4: Формирование проемов

Для притолок отрезаем куски профилей, длина которых должна быть на 6 сантиметров больше ширины проемов. По краям вырезаем в полках оснований полученных деталей по 3 сантиметра, оставив боковины, после чего шурупами фиксируем их четко горизонтально на высоте 207 сантиметров.

В качестве дополнительного крепежа используем вертикальный кусок профиля (обрезанный по краям таким же образом), соединяющий притолоку с верхней направляющей.

Проем

Для большей прочности дверей ставим дополнительные вертикальные профили на расстоянии десяти сантиметров от «косяков».

Устанавливаем дополнительный профиль

Шаг 5: Подготовка гипсокартона

Приступаем к монтажу гипсокартона. Если листы чуть больше высоты помещения, обрезаем их до нужных размеров с помощью строительного ножа. Для этого делается глубокий надрез, после чего аккуратно сгибаем по нему, пока отделяемый фрагмент не отломится, затем по сгибу второй картонной стороны окончательно срезаем лишний кусок. Можно воспользоваться и пилой, но пыли будет больше. Если листы совпадают с высотой потолка, сразу приступаем к установке.

Шаг 6: Монтаж первой стороны перегородки

Шаг между шурупами в процессе фиксации листов выдерживаем не более 20 сантиметров.

Если после разметки выяснилось, что для перегородки понадобится несколько целых листов и один уполовиненный, а гипсокартон планируется класть в два слоя, начинаем первый слой с половинки, доводим до конца, второй слой начинаем с целого листа.

Монтаж перегородки

Первая сторона перегородки

Может оказаться так, что листы короче, чем высота помещения, тогда придется дополнять их небольшими фрагментами.

В этом случае каркасные межкомнатные перегородки из гипсокартона своими руками можно собрать по простой схеме. Укладывая покрытие в один слой, каждый лист смещаем по отношению к предыдущему вверх или вниз, чтобы горизонтальные швы оказывались то у пола, то у потолка.

Короткий лист придется дополнять

Для двухслойного покрытия нижние листы укладываем так, чтобы горизонтальные швы шли вдоль пола, а верхние листы монтируем с укладкой дополнительных фрагментов вдоль потолка.

Монтаж дополнительных фрагментов

Закрепленные дополнительные куски

Шаг 7: Сложные участки конструкции

Зафиксировав гипсокартон на дверном проеме, обходим каркас и с тыльной стороны листа делаем надрез строительным ножом внутри проема, вдоль самого профиля, затем берем пилу и вырезаем весь прямоугольник двери. Наращивая листы дополнительными полосами, крепить последние только к каркасу недостаточно, поэтому изнутри на швы накладываем отходы профиля и крепим их с наружной стороны шурупами.

Если конструкция монтируется в мансарде, вы обязательно столкнетесь с необходимостью придавать гипсокартону соответствующую форму.

Все замеры скосов делаем с помощью отвеса и рулетки прямо на каркасе, после чего соответствующие пометки делаем на листе, режем строительным ножом, так, как было сказано выше.

Там, где перегородки образуют углы, срезаем ножом на торцах гипсокартона фаски по 45 градусов.

Шаг 8: Укладка звукоизоляции

Внутри каркаса прокладываем все необходимые сети проводов, включая электрические, для надежности упрятав их в гофрированные трубы.

Затем внутри профилей закладываем плиты звукоизоляции, в качестве которой отлично себя проявляет минеральная вата.

Звукоизоляция

Режим звукоизоляцию

Заполнитель будет отлично держаться, если одним краем его вставить в профиль, а другим упереть в основание соседней стойки каркаса.

Крепим шумоизоляцию

Там, где у нас на горизонтальных швах закреплены отрезки профиля, делаем соответствующие прорези в плитах.

Шаг 9: Монтаж второй стороны перегородки

Прежде, чем будет завершена установка межкомнатных перегородок из гипсокартона, а именно, монтаж листов по другой стороне каркаса, необходимо заранее наметить, где будут находиться розетки и выключатели для осветительных приборов. Для них, а также для легких настенных светильников следует сразу, с помощью специальной, имеющей форму коронки, насадки на дрель, прорезать отверстия и вывести в них провода. Только после этого фиксируем гипсокартон так же, как делали это раньше.

Напоследок полосами этого же материала следует обшить профили внутри дверных проемов, соблюдая расстояние между шурупами. Перегородки готовы, можно приступать к отделке.

remoskop.ru

Устройство перегородок из гипсокартона, технология монтажа гипсокартонных стенок своими руками: инструкция, фото и видео-уроки

В статье мы изучим устройство гипсокартонных перегородок и шаг за шагом исследуем процесс их строительства. Кроме того, нам интересны плюсы и минусы гипсокартонных конструкций внутри квартиры или частного дома.

Легкие перегородки при изменениях планировки почти всегда выполняются из гипсокартона. Насколько оправданно применение этого материала — мы постараемся выяснить.

Гипсокартон или альтернативы

Давайте для начала дадим оценки гипсокартону в качестве материала для внутренних перегородок в жилом помещении. Быть может, и в самом деле стоит поискать альтернативы?

Достоинства

  • Высокая скорость строительства. Благодаря солидным размерам листа гипсокартона перегородки возводятся буквально за пару-тройку дней.
  • Минимизация мокрых отделочных процессов. Работать с цементным раствором не придется вообще;  гипсовая штукатурка не оставляет такого количества грязи в доме.

Однако: пыль, неизбежная при резке гипсокартона, забивается во все углы квартиры. Двери и окна во время работ лучше держать закрытыми. Кроме того, вся бытовая электроника (в первую очередь компьютеры и ноутбуки с их активными системами охлаждения) полностью обесточивается и накрывается любой тканью или, что лучше, полиэтиленом.

  • Материал огнестоек. Гипс, составляющий большую часть его объема, не горит и обладает плохой теплопроводностью.
  • Звукоизоляция будет неплохой даже без закладки в перегородки утеплителя.
  • Полости внутри стен вмещают электропроводку и разводку воды. Разумеется, каркас стоит изначально монтировать в расчете на прокладку коммуникаций.
  • Небольшой вес означает минимизацию нагрузки на перекрытия.

В случае частного дома с деревянными перекрытиями масса перегородки — важный фактор.

  • Наконец, что немаловажно, материал не выделяют в атмосферу никаких летучих вредных веществ.

Недостатки

Серьезных недостатка у гипсокартона два:

  1. Низкая механическая прочность. Проломить одиночный лист гипсокартона несложно, просто опершись на него всем весом или задев достаточно массивным предметом.
  2. Низкая устойчивость к воде. Даже влагостойкий гипсокартон придет в негодность при длительном контакте с ней.

Кроме того, стена из гипсокартона требует чистовой отделки — пусть и не слишком трудоемкой.

Статьи по теме:

Альтернативы

А что, собственно, может быть применено вместо гипсокартона?

  • Ламинированная ДСП используется для отделки нижней части стен. Она обеспечивает наряду с благопристойным внешним видом куда большую прочность: случайно повредить такую стену очень трудно.
  • Фанера — еще более надежный материал. На стену из достаточно толстой фанеры можно спокойно вешать шкафчики, в том числе довольно массивные; она тоже быстро монтируется на каркас и довольно легко обрабатывается. Однако ее цена при сопоставимой с гипсокартоном толщине примерно вдвое больше.

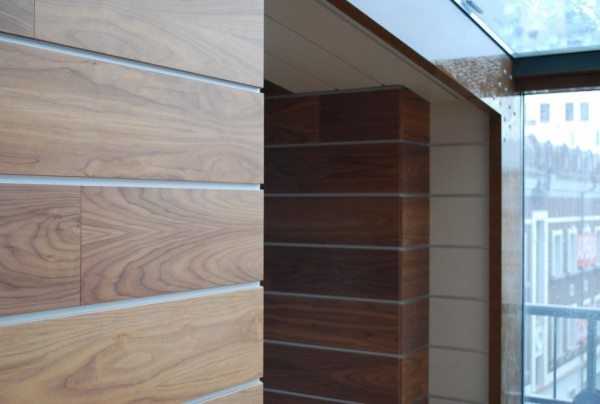

  • Наконец, для внутренних перегородок несложно использовать стеновые панели из МДФ. Очевидный минус — столь же невысокая, как у гипсокартона, механическая прочность. Кроме того, они обойдутся примерно в ту же сумму, что и 10-миллиметровая фанера аналогичной площади.

Однако мы получим уже готовую стену, не нуждающуюся в покраске и чистовой отделке.

Панели МДФ, ламинат и паркет монтируются еще быстрее гипсокартона. При этом вы сразу получите готовую стену, не требующую чистовой отделки.

Схема монтажа

Как устроена перегородка из гипсокартона?

Наиболее популярное устройство перегородки из гипсокартона подразумевает вертикальный монтаж цельных листов. Каркас делается вертикальным, из стоечных профилей CW, которые зафиксированы к проходящим по полу и потолку направляющим профилям UW.

Горизонтальные элементы каркаса, помимо направляющих, используются для обрамления проемов и арок. Направляющие крепятся к перекрытиям дюбель-гвоздями или анкерами. В качестве демпфера, призванного гасить ударные колебания, используется звукопоглощающая лента из пенополиуретана или пенорезины.

Правила монтажа гипсокартона общие для всех конструкций из него:

  • Смежные края соседних листов обязательно крепятся на один профиль.
  • Между листами остаются зазоры в 3-5 миллиметров под шпаклевку.
  • Швы армируются стеклосеткой в процессе штукатурки и/или бандажируются бумажной лентой.
  • Точки крепления каркаса к перекрытию должны располагаться на расстоянии не больше метра. Оптимально — 60 см. Кроме того, каждый отдельный элемент конструкции должен крепиться как минимум тремя дюбелями или анкерами.
  • При необходимости срастить профили до большей длины они скрепляются не менее чем тремя саморезами.
  • Расстояние между стоячными профилями должно быть не более 60 сантиметров.

Совет: лучше ставить стояки с зазором ровно в 40 сантиметров по осям. Жесткость конструкции будет больше. Кроме того,  ширина листа будет кратна расстоянию между стояками, и края смежных листов попадут на один профиль без дополнительной подгонки.

Устройство каркаса хорошо видно на фото. На горизонтальные перемычки придутся стыки между листами: для одного расположенного вертикально листа потолок слишком высок.

Усиленные и широкие перегородки

При необходимости в перегородке с большей механической прочностью, огнестойкостью или звукоизолирующими качествами, при расположении внутри нее коммуникаций, занимающих большое пространство возможно усложненное устройство гипсокартонной перегородки.

  1. Один ряд стояков может быть обшит гипсокартоном в два слоя. Такая схема, помимо всего прочего, позволяет избежать появления трещин на стыках листов. Между слоями обязателен перехлест: стыки крепятся на разные профили.
  2. Если внутри перегородки нужно разместить стояки водоснабжения или кухонной (диаметр 40-50 миллиметров) канализации, может быть сооружен каркас из двух рядов стоячных профилей, сшитых между собой встык саморезами.
  3. Наконец, если внутри перегородки расположится 90-или 110-миллиметровый канализационный стояк, два ряда вертикальных профилей располагаются на расстоянии друг от друга. Связать между собой их можно не только отрезками того же профиля, но и полосами гипсокартона.

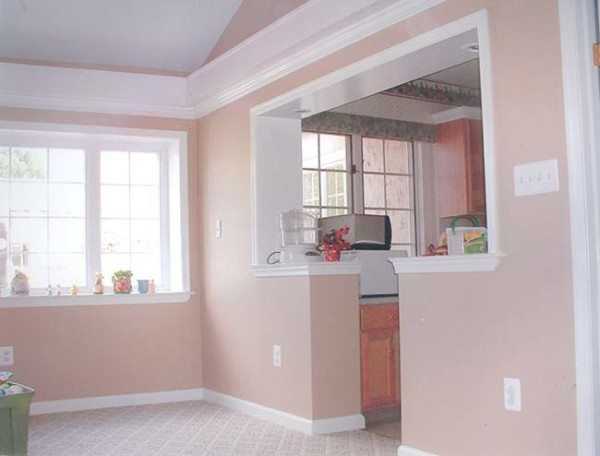

Перегородка скрывает стояки и разводку электричества. Кроме того, она стала основанием миниатюрной барной стойки.

Порядок работ

Какова технология устройства гипсокартонных перегородок своими руками?

Каркас

  1. На полу размечается ось перегородки. Проще сделать это отбивочным шнуром. Затем разметка переносится на смежные стены и потолок. Взаимное расположение разметки проверяется уровнем и отвесом.
  2. Профили UW с проложенной или наклеенной звукоизоляционной лентой крепятся к потолку и полу. Как уже говорилось, оптимальный шаг крепления — 60 сантиметров.
  3. Размечаются и отрезаются по месту стоячные профили CW. Для надежного крепления они должны заходить в потолочный профиль UW не менее чем на два сантиметра. Крепление — саморезами по металлу («блохами») с обеих сторон каждого профиля. Пристенный стояк крепится к стене с шагом не больше метра теми же дюбелями или анкерами; под него тоже прокладывается звукоизолирующая лента.
  4. Проем ОБЯЗАТЕЛЬНО окантовывается профилем по периметру. Если планируется установка двери — ее коробка выставляется и крепится к профилю непосредственно после монтажа каркаса, до обшивки гипсокартоном.

Крепление стоячного профиля к направляющему — строго с обеих сторон.

Статьи по теме:

Обшивка

Листы при необходимости обрезки размечаются на полу или широком столе. Использование угольника для контроля прямых углов обязательно.

Обратите внимание: одно из достоинств гипсокартона — в довольно больших допусках при обрезке. Даже трехсантиметровый зазор несложно зашпаклевать с использованием армирующей сетки. Поэтому не бойтесь ошибиться с размерами — ничего фатального не произойдет.

Как резать гипсокартон?

  1. По линии отреза лист надрезается острым ножом и ломается. Затем отрезается картон со второй стороны.
  2. Электролобзик дает больше пыли и, зачастую, не столь ровную линию отреза. Однако если ломать лист страшно, вполне можно его отпилить.
  3. Наконец, пилить можно и обычной ручной пилой. И гипсовый сердечник, и картон режутся ОЧЕНЬ легко.

Криволинейные линии отреза выполняются узкой ручной пилой или электролобзиком. Отверстия под розетки выбираются, как правило, одинаковыми в довольно большом количестве. Для них лучше приобрести  коронку соответствующего диаметра.

После обрезки края обрабатываются плоским или закругленным (в зависимости от формы линии отреза) рашпилем. Край делается прямым и ровным; на краях листов, предназначенных для стыковки, снимается фаска.

На длинных прямых участках фаску удобнее снять рубанком — ручным или электрическим.

Как согнуть гипсокартонный лист при изготовлении арки или другой криволинейной поверхности?

  1. Прокатать игольчатым валиком ту сторону листа, которая будет сжиматься при изгибе, и несколько раз намочить ее до полного насыщения гипса водой. Затем высушить на шаблоне или непосредственно на месте окончательной установки.
  2. Сделать частые поперечные надрезы с внешней стороны листа и закрепить его на профиле. Надрезы выравниваются при шпаклевке поверхности.

Листы прикручиваются к КАЖДОМУ профилю с шагом в 25 сантиметров. На криволинейных поверхностях шаг уменьшается до 15 см; при двухслойной обшивке допустимо первый слой крепить с шагом 75 см. Длина саморезов подбирается такой, чтобы они заходили в профиль как минимум на сантиметр.

После обшивки перегородки с одной стороны при необходимости закладывается утеплитель — пенопласт или базальтовая вата.

После окончания крепления все шляпки должны быть утоплены в гипсокартон примерно на миллиметр: их предстоит скрыть шпаклевкой.

Заделка швов

Есть два основных способа зашпаклевать швы так, чтобы через пару-тройку лет на их месте не возникли трещины.

  1. Шов проклеивается серпянкой — армирующей лентой из стеклосетки, затем шпаклюется гипсовой шпаклевкой непосредственно через нее.
  2. Шов шпаклюется без армирования; после высыхания шпаклевка шлифуется сеткой на терке и бандажируется бумажной лентой. Лента клеится на клей ПВА или его водный раствор и протягивается шпателем; излишки клея убираются губкой.

При двухслойной обшивке без армирования или бандажирования теоретически можно обойтись. На практике… Расходы невелики; при этом вы надежно защищаете стену от появления трещин при любой деформации. Почему бы и нет?

На этой же стадии шпаклюются саморезы. Тут никаких особых хитростей нет: шпаклевка на два раза (поскольку гипс при сушке дает небольшую усадку), затем шлифовка.

Результат должен быть примерно таким.

Статьи по теме:

Финальная отделка

Инструкция по использованию гипсокартона Кнауф настоятельно рекомендует использование проникающей грунтовки перед финальной шпаклевкой. Грунтуется вся поверхность; затем наносится двумя максимально тонкими слоями шпаклевка на гипсовой основе.

Нюанс: необходимость шпаклевать ВСЮ поверхность гипсокартона довольно спорна. Профи рекомендуют делать это; с другой стороны, если состояние перегородки устраивает вас и без шпаклевки — стоит ли тратить время? После грунтовки можно перейти сразу к покраске или наклейке обоев.

Главное уязвимое место гипсокартонных перегородок — углы разнообразных арок и выступов.

Как их защитить?

  • Под шпаклевку можно заложить металлический угловой профиль. Угол получится прочным; однако сбить гипс с него все-таки можно.

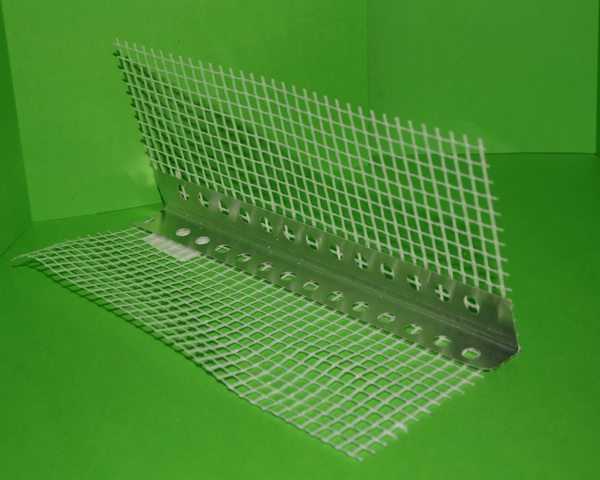

Лучше выбрать уголок с наклеенной на него стеклосеткой. Шпаклевка будет держаться прочнее.

  • После того, как угол выведен, можно наклеить на него декоративный пластиковый уголок. Клей — жидкие гвозди, универсальный полимерный клей (Титан и аналоги), акриловая шпаклевка или даже силиконовый герметик.

Заключение

Надеемся, что у вас все получится. Как видите, каких-то особых сложностей в монтаже гипсокартонных перегородок нет. Дополнительную информацию, как обычно, вы сможете найти в обучающем видео в конце статьи.

Успехов в ремонте!

gipsokartonom.ru

Монтаж перегородок гкл – Монтаж перегородок из гипсокартона-пошаговая инструкция по установке

Добавить комментарий

Ваш адрес email не будет опубликован.
