выбор системы и ее установка своими руками, схемы и устройство

Способов обогреть жилье существует достаточно много. Монтаж системы отопления частного дома состоит из проектирования, установки приборов, разводки трубопроводов, запорной, регулирующей арматуры, автоматики, средств контроля, наладочных и пусковых работ. Камины, нагревательные приборы, теплые полы служат дополнительным, вспомогательным источником тепла. Воздушное отопление дома распространено редко.

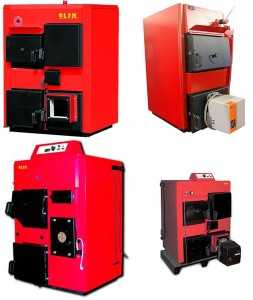

Как выбрать котел

Основной показатель по части эффективности работы системы отопления – котел. Обычно монтажные работы начинаются с его установки, расположения регистров. Затем происходит обвязка трубопроводами. Выбирая данное устройство, следует узнать схему работы отопления, ведь современные котлы уже продаются с расширительным баком, циркуляционным насосом, контуром нагрева горячей воды. Выбор типа котла зависит от наличия энергетической структуры в регионе, доступности ее потребителю.

Предпочтение чаще отдается газовым котлам, твердотопливные менее популярны из-за ряда неудобств:

  • Постоянный контроль за горением топлива;
  • Частые его подкладывания;
  • Отдача тепла происходит циклически;
  • Заметны колебания температуры в течение суток.

Нейтрализовать недостатки можно, включив в систему теплоаккумуляторы большой емкости – от двух кубометров.

Теплоаккумулятор .

Монтаж, эксплуатация такого устройства не представляет сложности. Основное требование — наличие трехфазного питания, разрешение «Энергонадзора». Но цена такого отопления высока. Единственное мудрое решение — установка зонального счетчика, позволяющего максимально использовать дешевые ночные тарифы. Тогда удается оптимально прогреть дом, бак с теплой водой, а днем только поддерживать заданный режим.

Жидкотопливный котел при установке отопления выбирается, когда отсутствуют другие варианты. Топливо дорогое, экологичность минимальная, требования к эксплуатации, безопасности – повышенные.

Выбор и монтаж труб

Трубы – важная составляющая системы отопления. Кроме технических показателей, часто внимание уделяется эстетике, экологической безопасности. Существует несколько основных видов труб:

Металлические

Это стальные, оцинкованные и нержавеющие изделия. В отоплении используются давно. При правильной эксплуатации, подготовке теплоносителя прослужат не один год. Цена доступная. При монтаже требуются специальные знания, навыки, инструмент. Сборка трубопроводов осуществляется сваркой, резьбовыми соединениями.

Трубы из нержавеющей стали.

Медные

Самые дорогие, но срок эксплуатации – 100 лет. В монтаже легкие, удобные.

Полимерные трубы

Это полиэтиленовые, полипропиленовые, металлопластиковые трубы. Обладая долговечностью до 50 лет, практичностью, при доступной цене занимают промежуточное положение. Этот этап монтажа, из-за легкости сборки труб при помощи фитингов, переходников, тройников, и отсутствия необходимости специальной квалификации и дорогостоящего оборудования можно провести своими руками.

Труба из полимерных материалов.

Радиаторы

Монтаж отопления в частном доме предполагает использование любого типа радиаторов – здесь не существует таких повышенных требований, как в многоэтажках.

Чугунные – обладают хорошей теплоемкостью, выдерживают большое давление, но недостаточно быстро реагируют, точнее, обладают инертностью при применении автоматики. Для придания лучшего дизайна их закрывают металлическими решетками.

Стальные – обычно панельного типа, хорошо отдают тепло. Недостаток – возможность коррозии.

Алюминиевые – радиаторы нового поколения, отличные показатели теплоотдачи, взаимодействия с автоматикой, легкие, совершенных дизайнерских форм, но требовательны к химсоставу теплоносителя.

Радиаторы из алюминия.

Биметаллические – обладают положительными качествами вышеупомянутых радиаторов, но стальной каркас, покрытый алюминием, придает дополнительную устойчивость к физическим, химическим, термическим воздействиям.

Общие требования

Существовавшее ранее требование устанавливать отопительные котлы в отдельном помещении уже не действует.

Современные закрытые котлы можно устанавливать в любом доступном месте. Но для агрегата, имеющего открытую камеру сгорания, лучше предусмотреть специальное место.

Для скрытой проводки внутри стен, в полах лучше применять медные трубы. Хорошие показатели устойчивости к температуре, давлению, гарантируют надежную, долгую эксплуатацию. Расположение радиаторов в помещении — строго под окном на одном уровне.

Схемы обогрева

Монтаж систем отопления может проводиться разными способами, с приглашением специалистов или своими руками. Самым выгодным и оптимальным считается монтаж водяной системы отопления, где теплоносителем выступает вода или антифриз, циркулирующий по трубам.

Циркуляция теплоносителя может быть естественной или принудительной.

Схема с естественной циркуляцией.

Естественная

Естественная циркуляция основывается на разной плотности воды — горячая вода тяжелее холодной, поэтому она будет подниматься вверх. Преимущество данного метода заключается в отсутствии дополнительных устройств в виде насосов или нагнетателей.

Недостатком можно считать небольшую площадь отопления, так как давление в трубах невысокое.

Если выбор сделан в пользу такого способа, то следует учесть некоторые нюансы:

  1. Диаметр основной трубы должен быть несколько больше основного трубопровода;
  2. От расширительного бочка до радиатора и от радиатора к котлу трубы должны иметь естественный уклон, так как теплоноситель к ним будет поступать самотеком. Уклон трубы должен быть не меньше 3-5 градусов;
  3. Расширительный бочок должен располагаться выше всех остальных элементов отопления.

Принудительная

При принудительном методе циркуляции теплоносителя в систему отопления встраивается насос, который обеспечит необходимое давление даже на самые большие площади. Недостатком такой системы можно считать энергозависимость. Поэтому в доме должен быть запасной генератор — на случай отключения электричества.

Система принудительной циркуляции теплоносителя.

Однотрубное подключение

Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь. Преимущества такой схемы заключаются в следующем:

  1. Простота монтажа и ремонта;
  2. Экономичность;
  3. Возможность прокладки магистрали на уровне пола;
  4. Использование системы в одноэтажном и двухэтажном доме;
  5. Возможность принудительной или естественной циркуляции.

При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.

Варианты подключения.

Двухтрубное

При двухтрубной разводке радиаторы подключаются сразу к двум трубам, по одной из которых движется горячий теплоноситель, а по другой отводится уже остывший. Теплопотеря при такой схеме будет минимальной, но полностью избежать ее не удастся.

Преимуществом такого метода можно считать возможность регулирования уровня теплоотдачи каждой отдельной батареи.
Двухтрубная отопительная система, в свою очередь, может быть выполнена тремя способами.

Горизонтальная система с нижней подводкой.

Вертикальная система с нижней разводкой устанавливается следующим образом.

Магистральный трубопровод от нагревательного котла пускается по полу или по подвалу дома. От магистральной трубы теплоноситель попадает в батареи по специальным стоякам, которые монтируются вертикально. Остывший теплоноситель от батареи обратно в котел отходит по трубе обратного тока.

Такая нижняя разводка труб требует постоянного стравливания воздуха из отопительной системы. Это делается с помощью монтажа воздушной трубы, а также установкой расширительного бака и кранов Маевского на всех радиаторах.

Вертикальная система с верхней разводкой подразумевает подачу теплоносителя от котла на чердак или под самый потолок по магистральному трубопроводу. Затем вода опускается вниз к радиаторам по нескольким трубам, проходит через все батареи и возвращается обратно в котел. Данная схема действеннее нижнего варианта разводки, так как позволяет создать более высокое давление в стояках и радиаторах.

Устройство горизонтальной двухтрубной системы является наиболее распространенным вариантом.

Коллекторная система

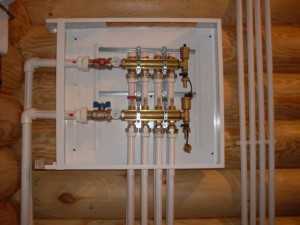

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

x-teplo.ru

Система отопления частного дома - монтаж и настройка.

Говоря об уютном доме, мы имеем в виду не только дизайн и оформление, но и комфорт, который невозможен без системы поддержания микроклимата. В большинстве регионов несколько месяцев в году дом нуждается в обогреве. К системам отопления дома предъявляются достаточно жесткие требования: они должны быть пожаробезопасными, экономичными и надежными. Всем этим требованиям отвечают системы водяного отопления с подогревом воды с помощью котла – газового, дизельного, электрическогоили твердотопливного.

Делаем систему отопления своими руками

При проектировании системы отопления дома в качестве исходных данных необходимо учитывать этажность, площадь, степень утепления дома и наиболее доступный вид топлива. Именно от этих характеристик зависит выбор оборудования, труб, радиаторов и регулирующей аппаратуры.

Выбор котла

Основным фактором, влияющим на выбор котла для системы отопления частного дома, является доступность того или иного вида топлива. Наиболее экономичным вариантом является природный газ – расходы на отопление дома при нагреве теплоносителя газовым котлом в разы меньше, чем при использовании для этих целей электричества. Газовые котлы компактны, могут быть настенного или напольного исполнения. В зависимости от мощности и функционала они могут быть установлены как в отдельном помещении, так и в кухне или ванной. Однако не все населенные пункты газифицированы, и подвод газопровода к дому порой обходится в огромную сумму. В таком случае использование газа может оказаться нецелесообразным, особенно для дома с временным проживанием. Если отдаленная перспектива подключения к газу есть, можно приобрести комбинированный котел, работающий на газу и другом виде топлива.

Котлы для отопления дома

Дизельный котел – альтернатива газовому, его производительность также высока, как и степень автоматизации процесса нагрева теплоносителя. Время его работы без дозаправки ограничено только размером емкости. К его недостаткам стоит отнести необходимость обустройства отдельного помещения котельной с полноценной вытяжной вентиляцией, а также емкости для хранения топлива. При установке емкости для топлива нужно учитывать  результаты расчета необходимого количества топлива.

Твердотопливные котлы являются сравнительно недорогими и могут работать на любом виде топлива, включая дрова, уголь, пеллеты. Но у них есть один серьезный недостаток – низкая степень автоматизации процесса. Топливо для этих котлов придется подавать вручную, а также следить за степенью нагрева теплоносителя.

Системы отопления частного дома с электрокотлом – на тэнах или электродах – являются самыми дорогими при постоянном использовании, ведь цена на электроэнергию высока. При этом они обладают отличной надежностью, быстрым нагревом, абсолютной бесшумностью и высокой пожаробезопасностью. Особенно удобны эти котлы для периодического отопления загородных домов: цена на электрокотел, как правило, значительно ниже цены на газовые или дизельные котлы, устройства котельной они не требуют и с успехом справляются не только с задачей отопления, но и с нагревом воды для хозяйственных нужд.

Выбор типа отопительной системы

Системы отопления частных домов можно разделить на три вида:

  • Однотрубная;
  • Двухтрубная;
  • Коллекторная.

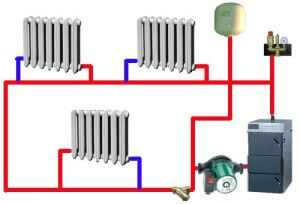

Однотрубная замкнутая система характеризуется тем, что поступление воды в радиаторы осуществляется последовательно, из-за чего температура воды в системе  постепенно понижается, и последние батареи в контуре могут греть совсем плохо. Такая система вполне подходит для небольшого частного дома, при этом разводку необходимо выполнять так, чтобы наиболее холодные и нуждающиеся в обогреве помещения находились в начале контура.

Схема разводки труб для отопления дома

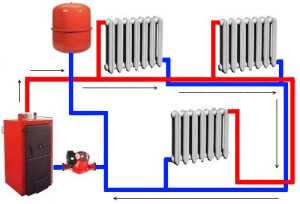

Двухтрубная система, в отличие от однотрубной, подразумевает прокладку двух контуров – для прямого и обратного движения теплоносителя. Вода из труб прямого контура попадает в радиаторы, где, отдавая тепло, остывает. Обратное движение происходит по трубам обратного контура, в результате на входе во все радиаторы температура воды бывает примерно одинакова. К недостаткам системы следует отнести несколько большие затраты на материалы и монтаж, однако эта система более эффективна.  Двухтрубную систему обычно применяют в домах площадью больше 100 квадратных метров.

Двухтрубная система разводки труб для отопления дома

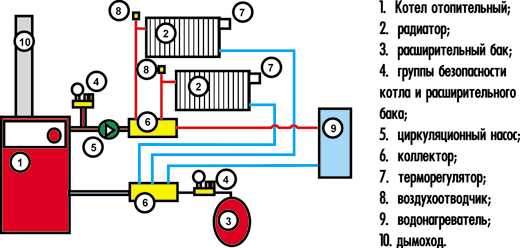

Наиболее сложной и затратной является коллекторная система отопления частного дома. Ее выполняют в зданиях с несколькими этажами или там, где кроме радиаторного отопления применяются еще и теплые водяные полы. Коллекторная система – многоконтурная, каждый контур запитан от коллектора через регулятор температуры, таким образом можно отключить или отрегулировать температурный режим в любом помещении.

Коллекторная система отопления частного дома

Оборудование систем отопления

Для улучшения движения теплоносителя в системе устанавливают циркуляционный насос. Также в закрытой системе обязательна установка расширительного бака, при этом закрытый от контакта с воздухом мембранный расширительный бак в десятки раз снижает скорость коррозии в системе.

Выбор радиаторов отопления производят в соответствии с теплотехническим расчетом. Тип выбранного радиатора зависит от личного желания и финансовых возможностей, при этом можно отметить, что наиболее эффективными и долговечными являются биметаллические радиаторы, а дешевыми при высокой эффективности – алюминиевые. Однако стоит помнить, что применение алюминиевых радиаторов не рекомендуется при монтаже отопительной системы с медными трубами или латунными фитингами.

Трубы для систем отопления можно брать любые – как металлические, так и полипропиленовые. При этом необходимо учитывать рекомендации производителя, касающиеся  температурного режима. Металлические и медные трубы долговечны, но монтаж их довольно сложен, может  потребоваться применение сварки. Металлопластиковые трубы очень просты в монтаже и надежны, но их нельзя применять для скрытой разводки отопительного контура, так как раз в несколько лет может потребоваться протяжка всех накидных гаек. Для них в таком случае необходимо оставить доступ через ревизионные лючки. Полипропиленовые армированные трубы для систем отопления широко используются и пользуются популярностью. Единственным необходимым условием является их качественный монтаж.

Этапы монтажа систем отопления

После выбора котла, оборудования и схемы подключения приступают к монтажу системы отопления. Последовательность операций прописана ниже:

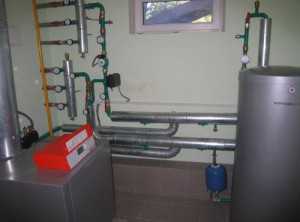

  1. Подготавливают помещение котельной или место для установки отопительного котла выбранного типа. Установку котла лучше поручить специалистам сервисного центра, но если вы решили установить его самостоятельно, то помните: выполнять установку необходимо в строгом соответствии с инструкцией, при этом соблюдая горизонтальность установки в любой его плоскости.

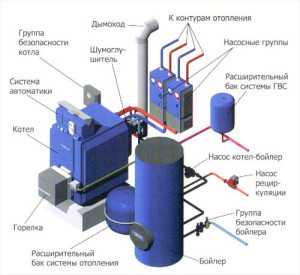

    Схема монтажа системы отопления

  2. Монтируют трубы в соответствии с выбранной системой. В гравитационной системе, где установка циркуляционного насоса не предусмотрена, обязательно соблюдают угол уклона труб не менее 3-5 см на погонный метр. Стальные трубы монтируют с помощью сварки, медные – паяют. Металлопластиковые трубы собирают с помощью специальных фитингов, а полипропилен – сваркой с применением специальной установки для сварки пластиковых или полипропиленовых труб.

    Процесс монтажа труб

  3. Устанавливают циркуляционный насос, а также фильтр грубой очистки на обратной трубе, до циркуляционного насоса и входа в котел. Фильтр удаляет из теплоносителя частицы ржавчины и других загрязнений, предохраняет систему от повреждений и засоров.
  4. Устанавливают в выбранном месте расширительный бак закрытого типа с мембраной. Объем  бака должен соответствовать теплотехническому расчету, давление в воздушной части бака накачивают с помощью компрессора или насоса.

    расширительный бак закрытого типа с мембраной

  5. Монтируют радиаторы по выбранной схеме. При монтаже обязательно устанавливают приспособления для удаления воздуха из системы – краны Маевского. В двухтрубной системе перед каждым радиатором устанавливают кран, что позволит при необходимости отключать и включать его, а также регулировать температуру. При однотрубной системе каждый радиатор оборудуется не только перекрывающими кранами, но и обводной трубой – байпасом, позволяющей теплоносителю циркулировать при отключении отдельного радиатора.

    Образец подводки труб к радиаторам

  6. После окончания монтажа систему заполняют теплоносителем. Обычно в качестве теплоносителя используют обычную чистую воду, однако, для домов с временным проживанием, где возможно снижение температуры до нуля и отрицательных отметок, используют системы на антифризе.  После заполнения теплоносителем производят запуск котла, регулируют давление воздуха в камере мембранного расширительного бака с помощью компрессора.С помощью кранов Маевского из системы удаляют воздух и регулируют температурный режим во всех помещениях, увеличивая или уменьшая поступление воды в радиаторы с помощью кранов.

В течение первых суток в трубах и радиаторах обычно слышится шум и бурление. Это нормальный процесс, связанный с окислением внутренней поверхности батарей растворенным в воде кислородом. Если система замкнутая, а расширительный бак герметичный, в дальнейшем этот процесс прекратится, так как весь растворенный кислород прореагирует с металлом и осядет в фильтре в виде нерастворимого осадка. Не нужно менять воду, даже если она кажется грязной – процесс окисления при этом начнется вновь.



stroyvopros.net

Отопление в частном доме своими руками

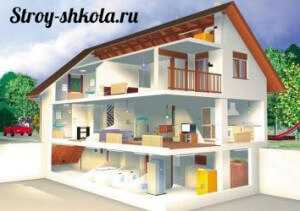

Конструкция отопления загородного дома

С появлением на рынке пластиковых труб монтаж трубопроводов значительно упростился. Ведь отпала потребность в сложном оборудовании и высококвалифицированных специалистах. Поэтому тот, кто хочет сократить расходы на ремонт трубных систем или возведение новых, может провести монтажные работы самостоятельно. Конечно, многому нужно научиться, но это не настолько сложно, как в случае с металлическими изделиями. Давайте разберем этот процесс на примере отопления в частном доме, возведенного своими руками, а видео на этой странице поможет усвоить информацию.

Практически все застройщики, проводящие отопление самостоятельно, делают одни и те же ошибки, не соблюдая последовательность технологической цепочки. Поэтому не помешает разобраться в этом процессе и обратить внимание на некоторые нюансы монтажа.

Начнем с того, что монтаж отопления своими руками — процесс сложный и трудоемкий. И ко всем сложностям нужно быть готовым заранее. Это не городская квартира, где все необходимые коммуникации уже подведены. Вам придется все самостоятельно устанавливать, закреплять и подключать. Кстати, именно на этом этапе вы получите уникальную возможность спрятать все коммуникации с глаз и придать дому эстетичный вид.

В любом случае вам понадобится проект, который станет основой будущих работ. Отталкиваясь от него, вы сможете правильно подобрать оборудование, приборы и материалы. К тому же все точно подсчитать.

Выбор оборудования, приборов и материалов

Это очень важный этап, от которого будет зависеть эффективность работы всей системы и показатели расхода топлива на обогрев дома.

Начнем с выбора типа отопления, которое делится на три группы:

  • Печное.
  • Водяное (котловое).
  • Воздушное.

В первом случае это обычные печи, которые работают на твердом топливе. Старый дедовский способ, изживший себя только по одной причине — много ест топлива и неравномерно распределяет тепло по объему здания. Хотя в небольших дачах, куда хозяева приезжают на пару-тройку дней, такие печи еще используются в виде кирпичных аналогов или каминов — как кирпичных, так и готовых металлических.

Воздушное отопления используется сегодня достаточно часто, но оно зависит от наличия электричества в доме. К этому типу можно отнести большое количество разнообразных бытовых приборов, которые выделяют энергию за счет нагрева электрических элементов. Это кондиционеры зима-лето, масляные радиаторы, конвекторы и прочее. Как и в первом случае, говорить о сложности монтажа такого отопления не приходится — особенно это касается электрических аналогов. Установил в необходимом месте, включил в розетку и пользуйся его услугами.

Хороший вариант, но с двумя большими минусами:

  • Придется много платить за использование электрического тока.
  • Не во всех поселках и городах электрические сети могут обеспечить бесперебойную поставку электроэнергии. Что-нибудь случится, и вы останетесь без тепла и света.

Поэтому будем говорить о водяном отопления как самом эффективном, дешевом и бесперебойном.

Выбираем котел, радиаторы и трубы

Перед тем как начать монтажные работы, нужно подготовиться. Первый и самый важный вопрос — это выбор отопительного котла. Обращаем ваше внимание на такой момент, как топливо. Разнообразие котлов огромно, и нужно выбирать агрегат таким образом, чтобы в процессе эксплуатации не возникло проблем с топливом.

Теперь подбираете мощность котла. Почему это важно?

  • Во-первых, необходимо создать комфортные условия проживания. При этом температура в доме должна отвечать нормам и требованиям современности.
  • Во-вторых, именно мощностью будет определяться экономия. Не нужно приобретать котел с запасом мощности, а важно учесть среднюю температуру на улице в самые холодные дни. Отталкиваясь от этих показателей, можно правильно рассчитать мощность котла, а все формулы и выкладки вы найдете на нашем сайте.

Следующий прибор — это радиаторы отопления. Важно правильно рассчитать количество радиаторов и их секций для конкретного помещения. Конечно, материал, из которого изготавливается отопительный прибор, тоже является немаловажным фактором. Расчеты и выбор радиаторов отопления вы также найдете на нашем сайте.

И последнее — трубы. О полимерных изделиях уже упоминалось, и именно они позволяют провести монтаж отопительной системы своими руками. Легкость изделий, простота пайки, использование простых приборов и инструментов — все это в купе позволяет самостоятельно возвести отопительную систему, не обращаясь к мастерам, которым придется немало заплатить. Единственное, что не нужно делать — это приобретать большого количества труб и фитингов. Поэтому эскиз будущей отопительной системы потребуется обязательно.

Монтаж отопления

Водяное отопление

Начнем с котла. Все будет зависеть от того, какую модель агрегата вы выбрали. Если это напольный вариант, то под него придется залить небольшой, но прочный фундамент. Если котел настенный, то определитесь с местом установки и смонтируйте его на специальные кронштейны, которые обычно идут в комплекте с прибором. Далее по схеме необходимо проложить трубопроводы. Это может быть скрытая или открытая система.

В первом случае все проще простого. Точно по схеме необходимо провести установку и соединение труб с учетом некоторых нюансов. Во втором случае все усложняется из-за того, что необходимо уложить трубы в штробы, которые затем заделываются и покрываются отделочными материалами. Штробить не так уж сложно, но это занимает много времени. К тому же процесс сопровождается образованием пыли, так что после него придется убирать мусор.

Сложность прокладки труб еще зависит от выбранной схемы разводки. Она может быть однотрубной или двухтрубной, а если добавляется контур на потребление горячей воды, то сложностей еще больше.

Итак, схема есть, штробы пробиты, трубы и фитинги готовы, и можно приступать к монтажному процессу. Запомните одну очень важную вещь. Если в системе отопления используется метод принудительной циркуляции теплоносителя, то выставлять трубопроводы и углы наклона не нужно. Но циркуляционный насос работает от электричества. Если есть проблемы с его поставками в вашем регионе, то забудьте о том, что было сказано выше. То есть все нормы и правила монтажного процесса должны быть строго учтены. Ведь вашей отопительной системе придется периодически работать по методу естественной циркуляции теплоносителя.

Что нужно учесть? К примеру, уклон трубопроводов в сторону движения теплоносителя. Небольшая ошибка, и самостоятельно горячая вода в сторону радиаторов не пойдет. При работе циркуляционного насоса этого не заметно, а когда его отключают, тогда и выявляется эта неприятность. Или неправильно установленный расширительный бачок. Кстати, не все обращают на него внимание, а именно он гарантирует небольшое давление внутри теплотрассы. С его помощью можно выводить воздух, который остался внутри системы, а еще он создает определенное пространство, необходимое в процессе расширения теплоносителя при его нагреве.

Бачок устанавливается на самом высоком месте в системе. Его лучше вывести в чердачное помещение, но при этом рекомендуется прибор утеплить, чтобы зимой вода в нем не замерзла.

Установка радиаторов

Отопление в частном доме

Казалось бы, что тут сложного? Установил под окнами, подсоединил к трубам и пользуйся. Но и в этом деле есть нюансы:

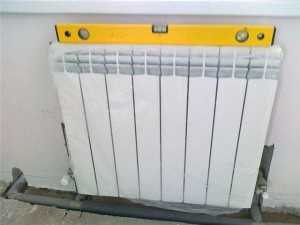

  • Во-первых, радиаторы отопления необходимо выставить по горизонтали, то есть без перекосов.
  • Во-вторых, оптимально, если они все будут находиться на одном уровне. Особенно это актуально при однотрубной схеме разводки.
  • В-третьих, многое будет зависеть от материала, из которого они изготавливаются.

Не менее важный момент — это подсоединение батарей к системе. В основном здесь используются резьбовые соединения в виде переходников. Но какой лучше? Ведь рынок сегодня предлагает достаточно широкий их ассортимент. Не будем расхваливать какой-то один тип, просто обратим ваше внимание на латунные фитинги и переходники. Этот металл прекрасно взаимодействует с любыми материалами, не поддается коррозионным процессам, да и сам прекрасно передает тепло.

Внимание! Рекомендуется перед установкой радиаторов провести ремонт стен за ними вплоть до отделки. Кстати, чтобы повысить теплоотдачу радиаторов, специалисты рекомендуют установить за ними фольгу или фольгированный утеплитель.

Проверка проведенных работ

Чтобы убедиться в правильности выполненных работ, нужно заполнить отопительную систему водой. После чего пройтись по всей схеме и проконтролировать, что протечек в местах соединения нет. Далее зажигается котел, но не на полную мощность. Небольшое повышение температуры теплоносителя сразу же покажет, правильно ли собрана схема, нет ли нарушений в движении горячей воды по магистралям, и не переливается ли расширительный бачок.

Отопление в частном доме

Если что-то пошло не так, стали подтекать стыки, или перегревается котел, значит, где-то вы допустили ошибку. Ее необходимо найти и исправить. Для этого придется слить воду из отопления в канализационную систему, провести ремонтные работы, удалить неисправность и всю проверку повторить заново. Если же все нормально, можно переходить к другим работам.

Остается заделать штробы, в которые уложены трубопроводы. Если они в полу, то оптимальный вариант — стяжка. Если это стены, то лучше заделать канавки штукатурными или шпаклевочными растворами, после чего можно проводить отделку.

Заключение по теме

Как видите, ничего сложного в монтажном процессе нет. Здесь важно правильно подойти ко всем этапам, сориентироваться в обстановке и грамотно все рассчитать. Не менее важен и вопрос выбора оборудования — котла и радиаторов. Вся отопительная система будет работать эффективно и экономно, если правильно распределяется тепло и топливо. За это отвечают котел и батареи отопления, а за экономию только котел. Конечно, если разводка труб была проведена по всем канонам теплотехники.

И еще раз напомним, что в представленном видео «отопление дома своими руками» вы найдете дополнительную информацию по этой теме. Берите ее на вооружение и применяйте на деле.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Монтаж отопления своими руками в частном доме

Для обогрева частного дома чаще всего применяют водяное газовое отопление – это надежный, эффективный и экономичный способ сделать свое жилище тёплым и уютным. Большое значение при этом имеет как правильный выбор и качество оборудования, так и грамотное устройство самой системы, которая делится на два типа: с естественной (когда вода движется по трубам самостоятельно) и с циркуляцией принудительной (с установкой насоса). Монтаж отопления в обоих случаях – процесс довольно трудоемкий, но вполне выполнимый своими руками.

Оглавление

Системы c принудительной и естественной циркуляцией

У схем обогрева с естественным движением теплоносителя есть существенное достоинство: они энергонезависимы от электричества. Данный параметр позволяет применять их в районах с частым или внезапным (например, по климатическим причинам) отключением света. Монтаж такого отопления предусматривает размещение всех труб под углом, кроме вертикальных стояков, и расположение котла, как правило, одноконтурного, в самой низкой зоне здания.

Монтаж систем отопления и водоснабжения с циркуляцией принудительного типа отличается наличием в линии, кроме труб и обогревательного оборудования еще и специального циркуляционного насоса, который постоянно прокачивает воду по всем радиаторам.

Преимущества перед первой схемой очевидны: куда большая эффективность, быстрый и, что немаловажно, равномерный обогрев всех комнат, даже самых дальних от котла, экономичное потребление газа. Перебои с электричеством сказываются только на насосе.

Монтаж отопления в частном доме

Рассмотрим монтаж отопления своими руками – процесс, который нередко вызывает опасения. В принципе, это правильно, поскольку ошибки в этом вопросе дорого исправляются. Сложности вызывает даже не сам процесс проведения линии и подключения аппаратуры, сколько подготовительные расчеты и выбор оборудования.

Монтаж отопления загородного дома, если выполняется профессионалами, включает в себя несколько главных этапов:

  1. Определение возможностей и особенностей конкретного здания, потребностей семьи, выбор типа и конструкции системы, оборудования, расчет теплопотерь помещения.
  2. Проектирование, расчеты, техническая привязка, составление сметы.
  3. Составляется договор на монтаж системы отопления, который впоследствии дает гарантии на качество услуг.
  4. Непосредственно монтаж котла отопления или водонагревателя, расширительного бака, циркуляционного насоса, а также монтаж радиаторов отопления, обвязки отопительного оборудования, подключение всей системы в единый контур.
  5. Пусковые работы, наладка системы.

У большинства фирм комплексный подход к процессу монтажа отопления и водоснабжения, то есть гарантия будет тогда, когда заказываешь и проектирование, установку, и наладку. Однако, есть компании, в которых можно пригласить экспертов только для техническо-расчетного этапа, получить подробный план, но осуществлять его самостоятельно.

Иногда действительно выгоднее обратиться к тем, кто профессионально осуществит проектирование и монтаж систем отопления, чем в результате своей неграмотности и самонадеянности всё равно потом звать специалистов для устранения возможных ошибок. Только этот процесс по стоимости может быть сравним со стоимостью профессионального монтажа системы…

Монтаж системы отопления своими руками

Успех данного мероприятия зависит, причем напрямую, от Ваших знаний. Разберитесь в составляющих системы, как работает каждый ее элемент и, естественно, как они между собой взаимодействуют. Далее – сам процесс монтажа отопления своими руками, который лучше посмотреть хотя бы парочку раз на видео – так будет наглядно ясно, куда что крепить и как в итоге должно всё выглядеть.

Существует два варианта монтажа: однотрубная схема и двухтрубная.

В первом случае вся вода, и горячая, которая только вышла из котла, и возвращающаяся обратно остывшая, циркулирует по одной трубе. Главный минус – радиаторы на «окраине» системы будут всегда холоднее. При подключении двух раздельных труб (для нагретого и холодного теплоносителя) такой проблемы нет, комнаты отапливаются равномерно.

Ленинградская схема отопления

Называемая попросту «ленинградкой», такая система предлагает два преимущества: она недорогая и довольно простая в устройстве, подходит для домой разной этажности и не требует много времени для монтажа. Суть схемы – в последовательном присоединении одной трубы, проходящей через все батареи. Теплоноситель (нагретая вода) возвращается тоже по одной трубе.

Минус ленинградки – в неравномерном нагреве комнат по пути следования трубы. Дальше от котла – холоднее вода. Да и регулировать температуру в отдельной комнате невозможно. Чтобы несколько уменьшить недостатки системы, ее можно усовершенствовать: подключить к каждому радиатору автоматический терморегулятор и включить в линию циркуляционный насос. Насос быстро прокачивает носитель по трубам, поэтому он не успевает остывать настолько, чтобы дать сильную разницу температур в комнатах.

Ленинградка горизонтального типа используется в одноэтажных частных домах, а вертикального – в двухэтажных.

Монтаж отопительной системы своими руками по шагам

Первое. Установка котла. Монтаж главного элемента отопительной системы производится по правилам безопасности, то есть на подставку из негорючих материалов и на требуемом по инструкции расстоянии до других объектов.

Второе. Соединение котла с дымоходом.

Третье. Монтаж радиаторов отопления своими руками в нужных местах комнаты – как правило, под окнами. Крепление на кронштейны.

Четвертое. Монтаж отопления из полипропиленовых труб, медных, стальных или по вашему выбору, одновременно с этим также установка следующих элементов: расширительного бака (в самой высоком месте системы), циркуляционного насоса (по пути следования воды в котёл), место для слива жидкости (в самом нижнем месте контура). Все самостоятельные элементы желательно отделить задвижками – шаровыми кранами.

Пятое. Запуск. Запускать обязательно под наблюдением специалиста.
