Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную.  Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

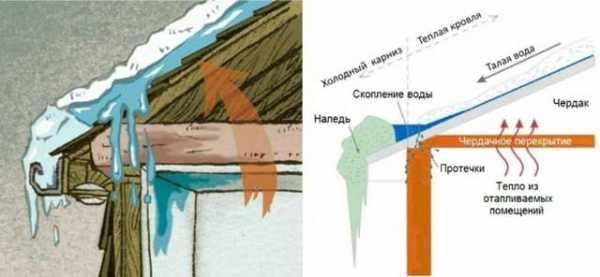

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

  • Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
  • Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

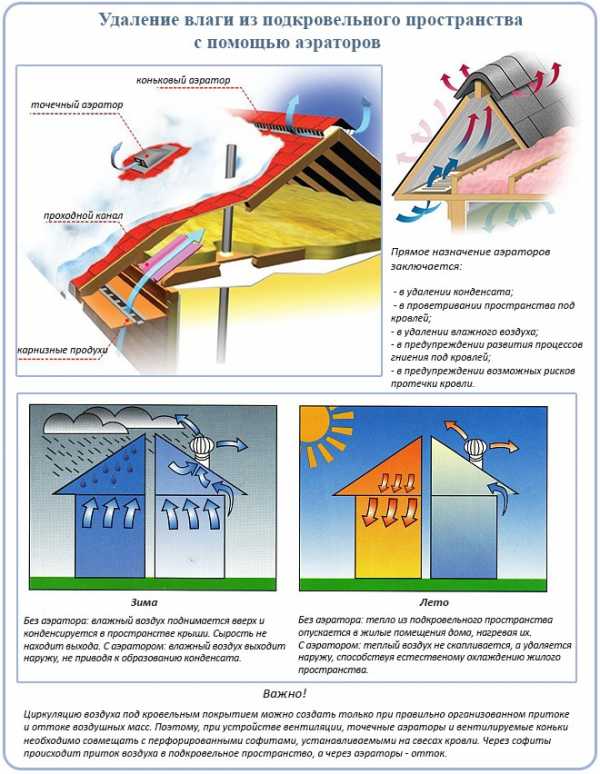

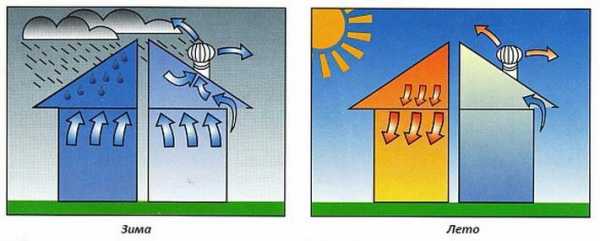

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

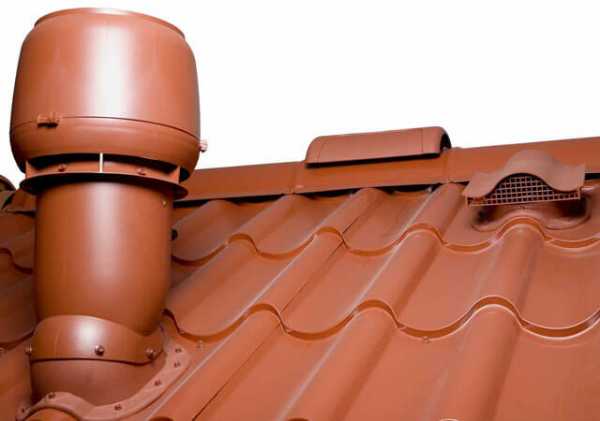

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

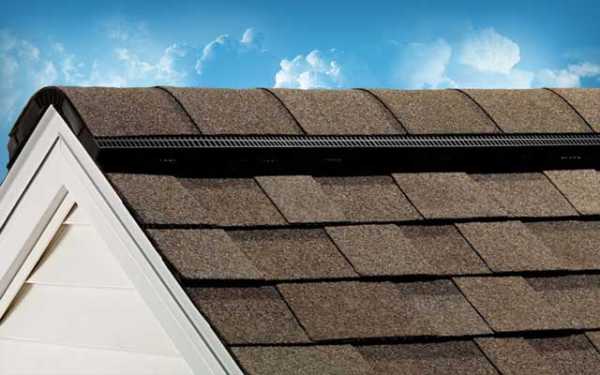

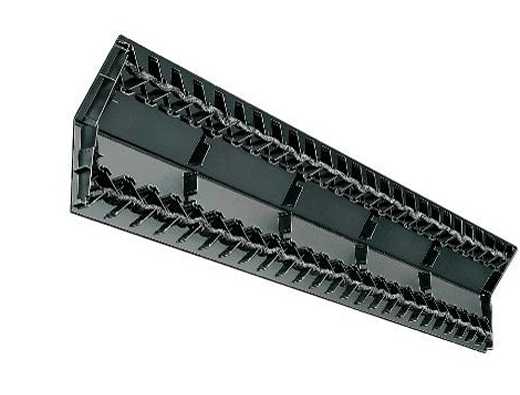

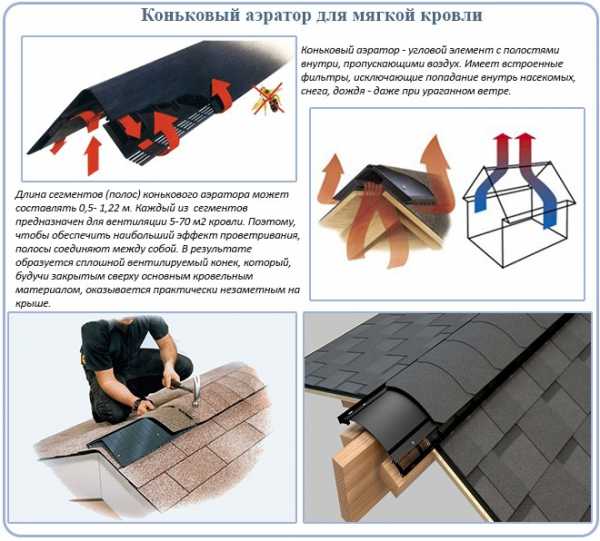

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

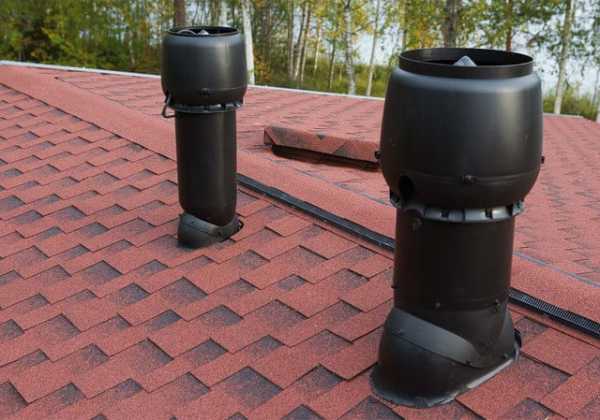

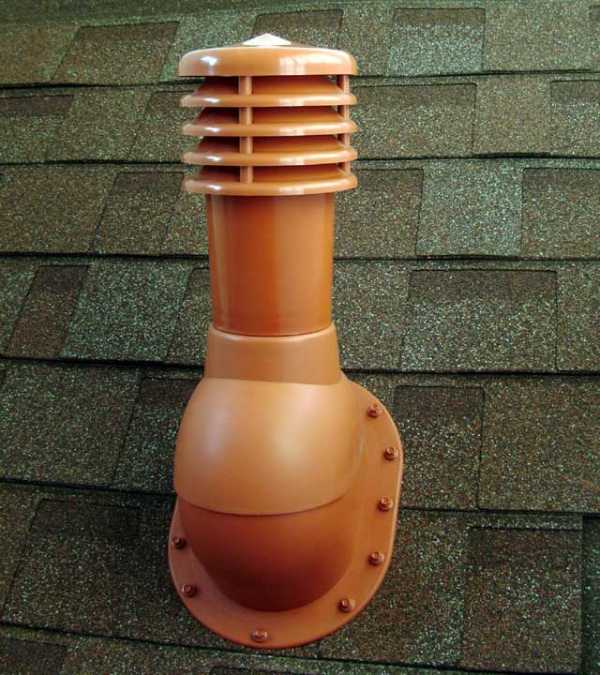

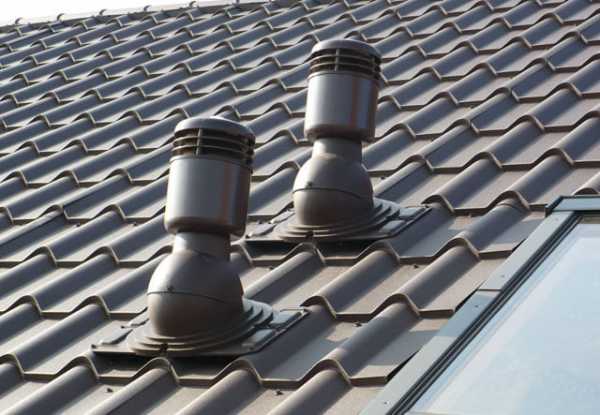

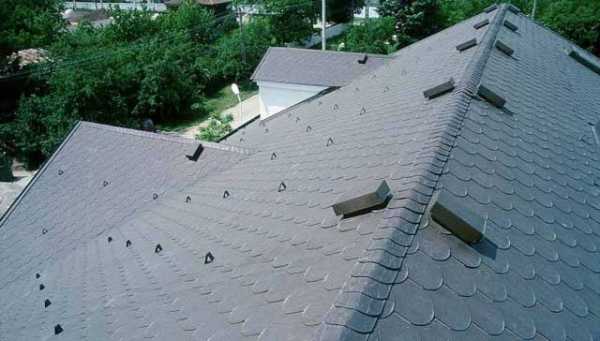

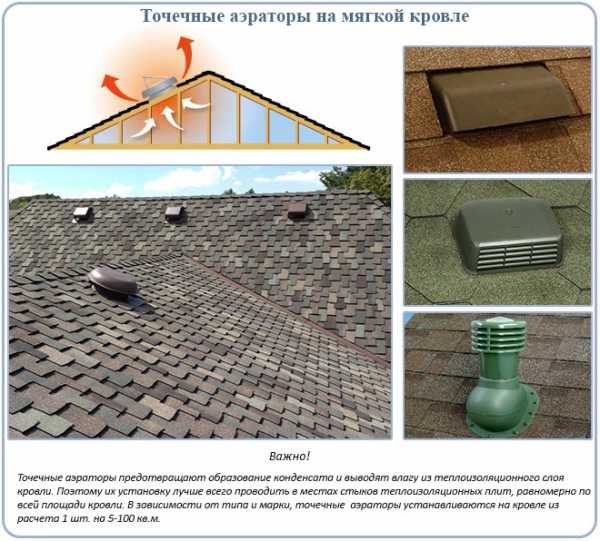

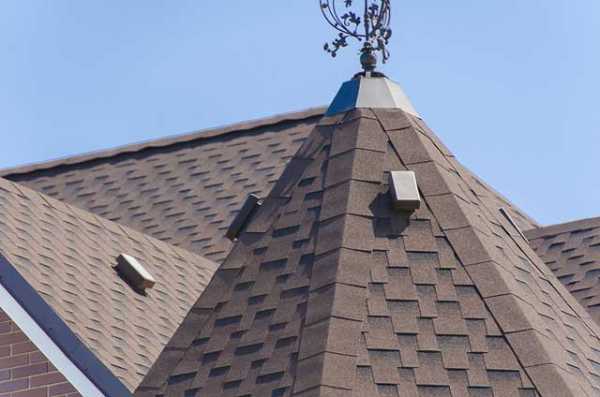

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

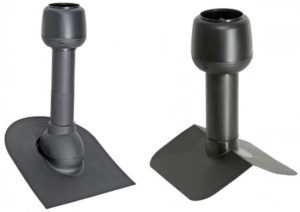

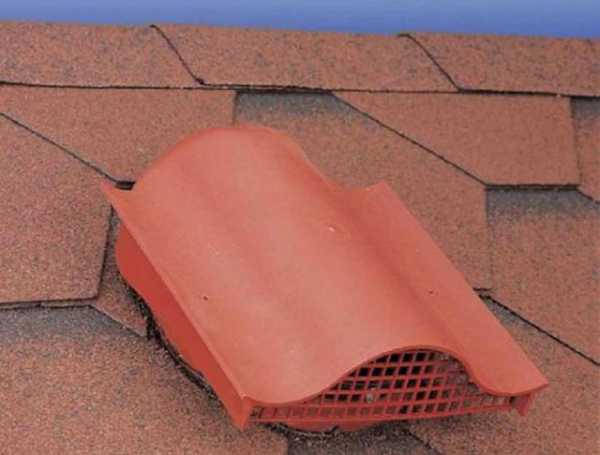

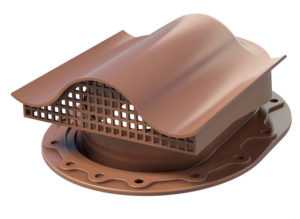

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Нормы использования:

  • обязательно наличие продухов на свесах для обеспечения притока воздуха;
  • рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
  • поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

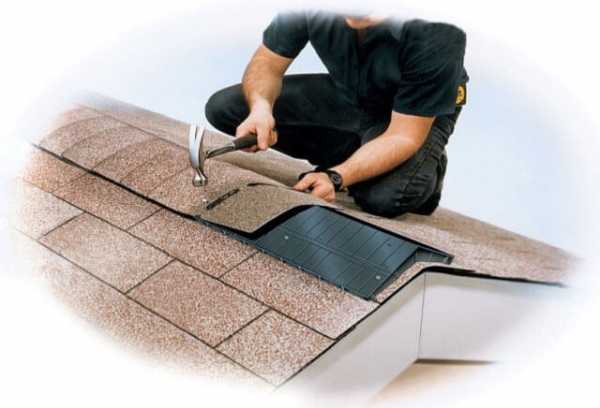

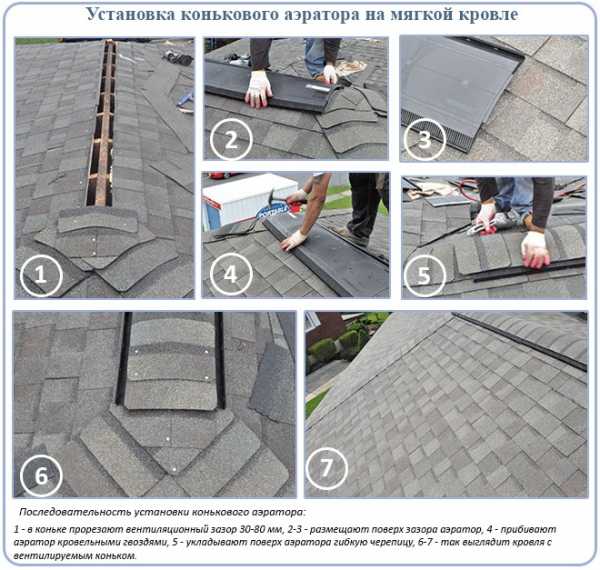

Технология монтажа:

  1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
  2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
  3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
  4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
  5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

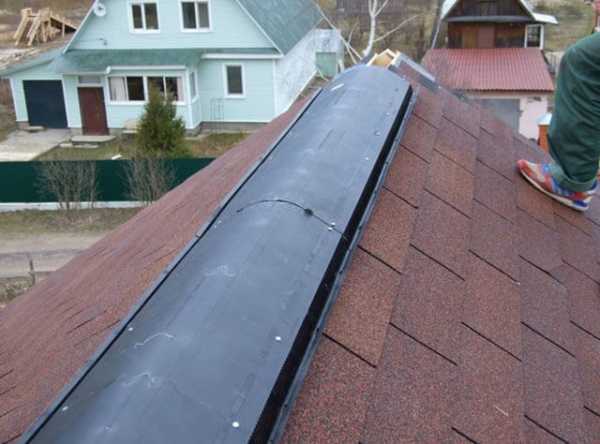

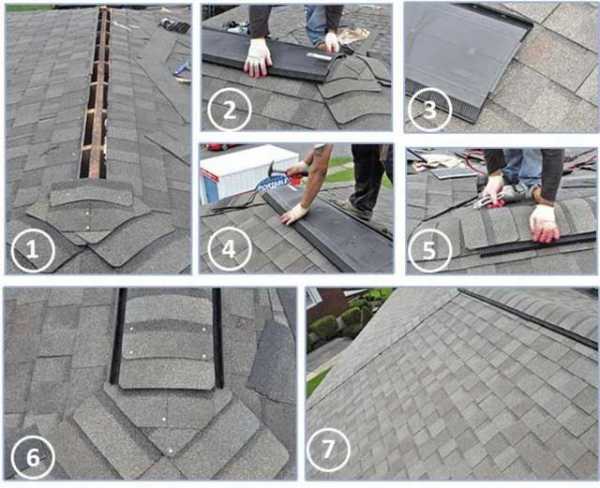

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

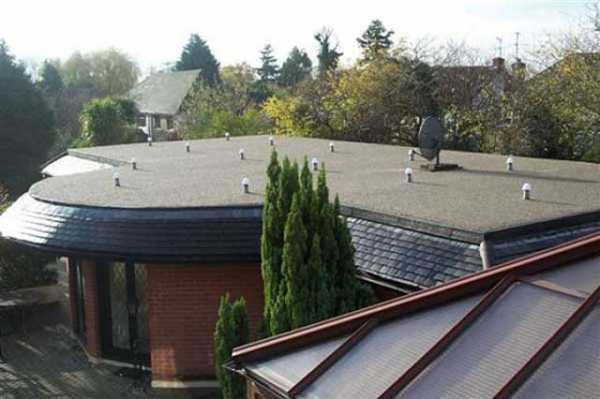

  • на кровлях с уклоном менее 12°, а также на плоских кровлях;
  • для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
  • если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

  • монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
  • обязательно обеспечение воздушного притока на свесах;
  • один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

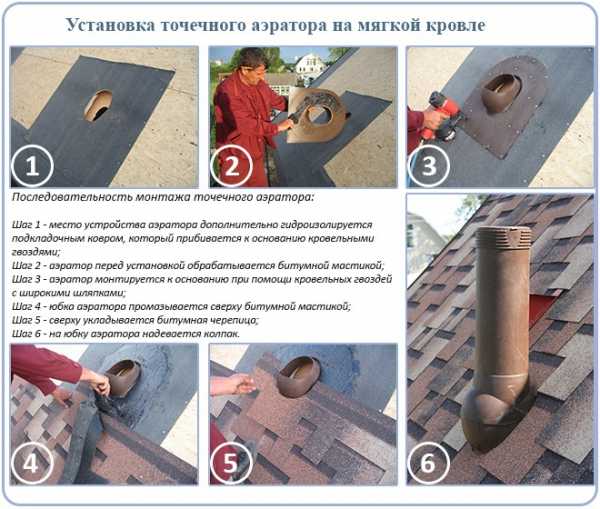

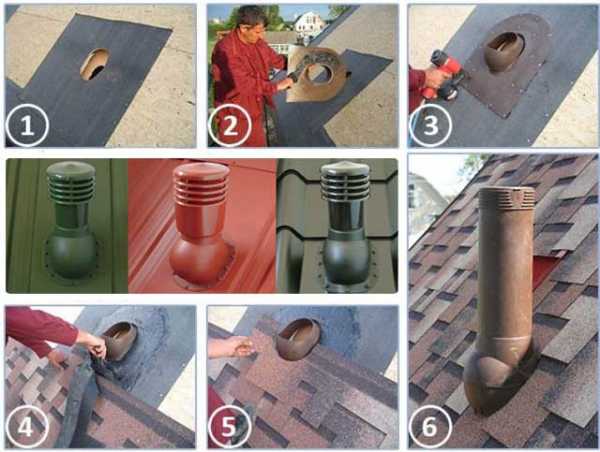

Технология установки:

  1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
  2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
  3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
  4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
  5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
  6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

krovgid.com

руководство, нормы СНИП, советы монтажа

Чтобы длительно и, что не менее важно, безопасно эксплуатировать мягкую кровлю, нужно позаботиться о грамотном устройстве вентиляции под кровлей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей – от протечек, запаха сырости до очень скорого разрушения материала покрытия крыши, который, поверьте, обходится совсем недешево. Установка аэраторов на мягкой кровле — один из важных элементов, но далеко не всеми используемый. Хотим показать необходимость его устройства.

Проблему может решить установка аэраторов на мягкой кровле. Циркулирующий через эти искусственные вентканалы воздух, предупреждает скопление конденсата, соответственно, защищает деревянные элементы от загнивания, образования плесени, просушивает слой утеплителя кровельного пирога, а также другое.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли ограждает ее от повреждения, гарантирует комфортное проживание в доме.

Почему под крышей конденсирует влага ↑

Даже присутствие пароизоляции и гидроизоляции в составе пирога кровли не может полностью перекрыть доступ влажных паров, продуктов жизнедеятельности человека, из жилых помещений.

Когда теплый пар соприкасается с более холодной поверхностью, то, как известно из курса физики, он начинает конденсировать, образуя мельчайшие капли воды. Они оседают на различные материалы и конструкции (стропила, утеплитель и другое) и пропитывают их.

Влага может попасть в подкровельное пространство и снаружи. Теплый воздух, скопившийся на чердаке, прогревает кровлю изнутри, из-за чего снежный покров на крыше зимой начинает таять. С понижением температуры местами образуется наледь. При соответствующих условиях также тает и она. Через стыки кровельного материала вода проникает внутрь, и крыша, таким образом, начинает протекать.

Страдает также и покрытие на крыше. Когда температура понижается, то влага, проникшая в образовавшиеся микротрещины, может разрушить материал. В итоге микротрещины становятся видимыми, возможно даже сквозными.

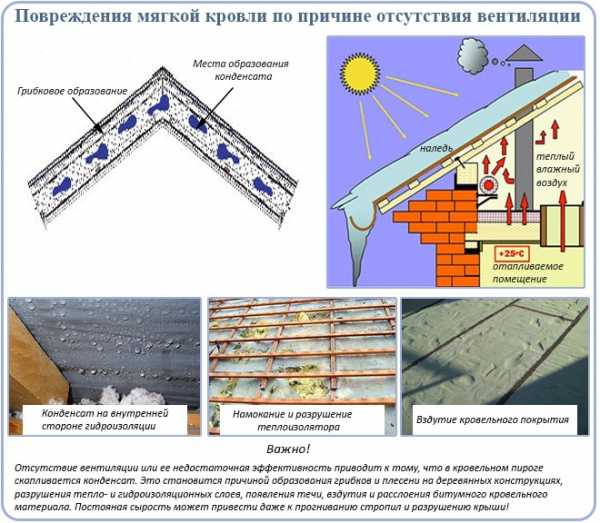

На мягкой кровле наиболее часто встречаются следующие дефекты, вызванные избытком напитки влагой:

  • Пузыри на поверхности. Как правило, верхний слой в пироге такой кровли – гидроизоляция, а нижний – пароизоляция. По сути, они образуют замкнутый воздухонепроницаемый контур.
  • В жару температура кровельного пирога может достигать аж 100°. В подобных условиях скопившаяся в контуре вода превращается в пар, готовый испариться. Это может стать причиной появления вздутий на поверхности либо разрушения кровли.
  • Понижается эффективность утеплителя. Намокшая теплоизоляции теряет свою эффективность: намокание на два процента повышает теплопроводность утеплителя процентов на сорок. В результате кровля начинает намного хуже удерживать тепло. Соответственно, возрастает стоимость отопления.
  • Разрушаются перекрытия. Структура цементно-песочных составов, из которых они обычно выполнены, капиллярно-пористая. Как только температура падает, попавшая в эти поры вода кристаллизуется. Увеличившись в объеме, она с большей силой давит изнутри на поры. В результате чего, они разрушаются.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

В чем суть аэрации кровли ↑

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше, выводит поток воздуха через проходную трубу и выбрасывает наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке за один час дважды пропускает воздух, поступающий через карнизные продухи на карнизах и слои кровельного пирога, просушив и провентилировав его.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Виды аэраторов ↑

Различают три вида установок, работающих на вентиляцию подкровельного пространства:

  • Непрерывные в основном монтируются на коньке. Модель необходимо расположить на всю протяженность стыка скатов. Внешне конструкция выглядит, как угловой элемент с отверстиями. Открытые полости защищены барьерами, которые препятствуют попаданию под крышу осадков, пыли и насекомых.

  • Точечные аэраторы располагают в отдельных местах кровли, где больше всего необходим отвод влаги и пара. Чаще всего это скаты, реже –конек. Их устанавливают в определенном порядке. Каждая такая конструкция есть не что иное, как вентиляционная труба с защитным колпаком. Обычно последний имеет вид «коробочки» либо «грибка».

На заметку

Точечная скатная конструкция соединяется с кровлей посредством плоского основания, коньковая — имеет угловое основание, посредством которого она сопрягается с кровлей близ кровельного ребра.

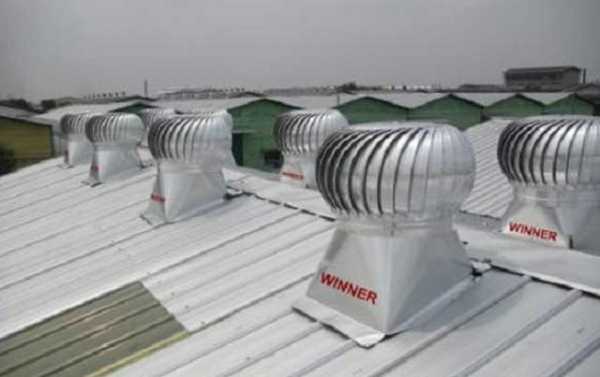

  • Турбинные – самые мощные: они извлекают влагу как из кровельного пирога, так и из помещений дома. Для вытяжки влажного воздуха устройство снабжают электроприводом. Модели этого типа подбирают с учетом уклона ската. Нужно отметить также, что они не походит для установки на скатах большим углом наклона.

Совет

Профессионалы рекомендуют использовать турбинные аэраторы из алюминия, поскольку этот материал не корродирует и не деформируется под воздействием тепла.

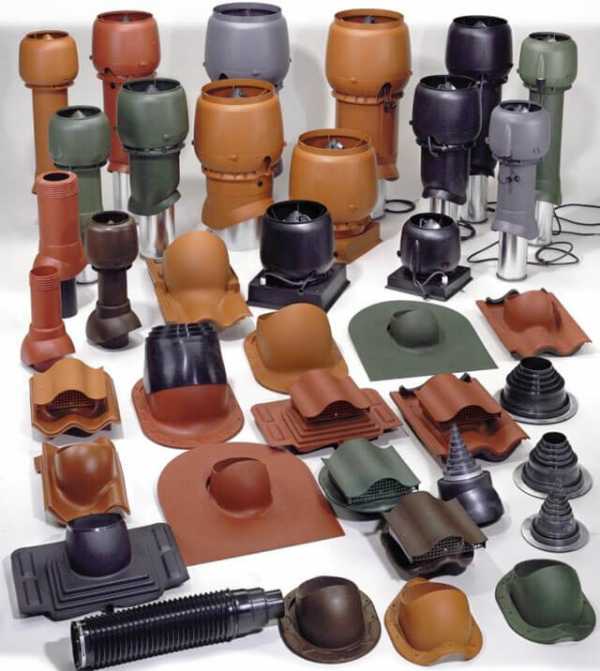

Важно отметить, что для каждого типа покрытия крыши необходим аэратор из конкретного материала. Рассмотрим несколько примеров. Начнем с битумной черепицы.

  • Аэратор подкровельного пространства в этом случае изготавливают из полипропилена, который отличается высокой ударопрочностью. К тому же он успешно противостоит температурным перепадам, воздействию ультрафиолета, коррозии. Как правило, в качестве мест установки выбирают стыки плит либо наивысшую отметку ската.

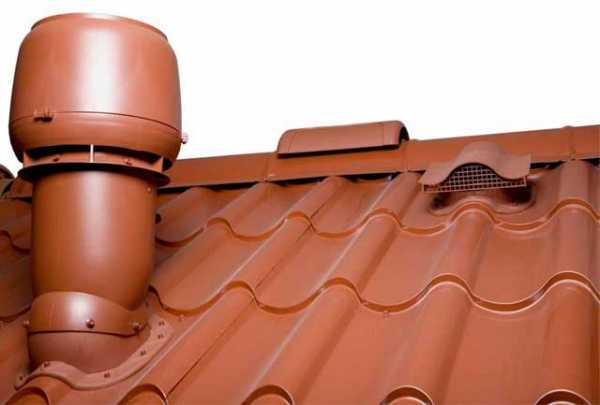

  • Для металлочерепицы. Аэратор производят из металлов, устойчивых к различным агрессивным воздействиям, включая коррозию. Устанавливают практически на любом участке кровли.
  • Для профлиста. Установки изготавливаются из того же материала, что и в предыдущем случае, только устанавливать его нужно ближе к коньку.

Конструктивные особенности предполагают существенные различия в подходе к монтажу аэраторов на мягкой кровле.

Установка аэраторов на мягкой кровле пошагово ↑

Напомним, что же такое аэратор (смотри на фото). Это искусственный вентканал, который работает как на вытяжку влаги наружу из-под крыши, так и проводит циркуляцию воздуха.

Рассмотрим, в отдельности, как монтируют каждый вид аэратора, конькового и точечного.

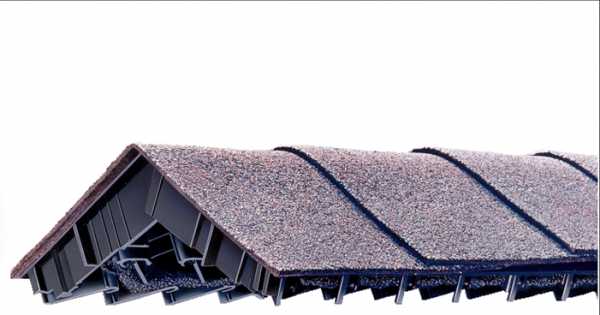

Устройство конькового варианта предельно простое. Он подходит для кровель, имеющих угол наклона в пределах от 12 до 45°.

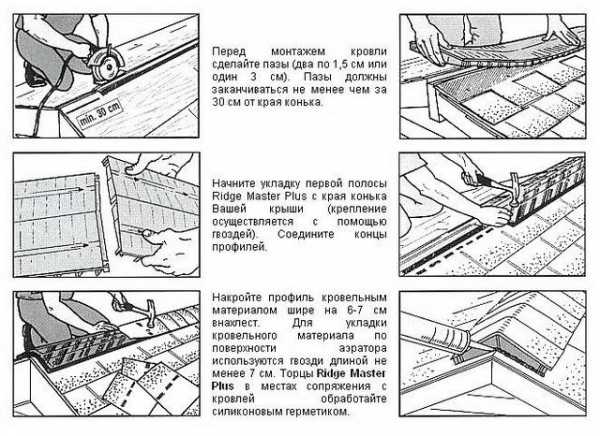

  • По обе стороны конька либо на его вершине прорезается паз для вентиляции толщиной 30–80 мм. Выбор конкретной толщины изначально определен производителем. Для работы со сплошным основанием используют циркулярную пилу.
  • Прорези должны заканчиваться, не доходя до края конька на 300 мм, и не нарушать целостности скатов с обеих его сторон.
  • На сплошные участки, оставшиеся по краям конька, накладывают коньковую черепицу.
  • Затем накладывают коньковый аэратор. Все его сегменты фиксируют на кровельные удлиненные гвозди либо на шурупы, которые вкручивают сквозь имеющиеся на детали готовые отверстия. Сами же сегменты присоединяют аналогично деталям конструктора.
  • На готовую конструкцию укладывают коньковую черепицу. Принцип монтажа мало отличается от обычного способа: разница только в элементах крепления. Это должны быть удлиненные элементы крепежа.
  • Герметичность конструкции обеспечивает силиконовый герметик, которым заделывают ее торцы.

В видео-сюжете детализированы нюансы процесса установки аэраторов на мягкой кровле.

Схема устройства точечной вентиляции мягкой кровли ↑

Схема монтажа точечного варианта несколько сложнее:

  • Как известно, мягкую кровлю укладывают на сплошную обрешетку из фанеры или ОСП. В ней вырезают отверстие, углубленное до теплоизоляционного слоя. Диаметр его должен в точности соответствовать размерам внутреннего отверстия канала искусственного вентзазора. Если диаметр будет меньше, то на поверхности покрытия крыши начнут появляться образуются вмятины, где будет скапливаться влага или грязь, если же больше, то понадобится дополнительная уплотнительная прокладка.

Важно

Если по какой-либо причине утеплитель на этом месте оказался слишком влажным, то его необходимо полностью или частично заменить. Таким образом можно будет сохранить теплопроводность теплоизолятора на должном уровне.

  • Для разметки юбку располагают на обрешетке, обводят контуры отверстия вентканала с помощью карандаша либо гвоздя, и по полученному контуру вырезают отверстие электролобзиком.
  • Поверх него размещается юбка аэратора, которую фиксируют как минимум на 6 кровельных гвоздей либо шурупов.

Совет

По рекомендации некоторых производителей для повышения адгезии помимо крепежных элементов дополнительно используют битумную мастику. При таком подходе сначала на оборотную сторону основания трубки наносят герметик и плотно приклеивают к скату, после чего используют крепежные детали.

  • На юбку надевают защитный каркас и прикручивают его саморезами. После чего монтируют колпак, защищающий пирог кровли от проникновения осадков, защелкивают его и крепят на саморезы.
  • Место стыковки герметизируют и обязательно накладывают дополнительный слой гидроизоляции.
  • Аналогично выполняют монтаж остальных точечных моделей (согласно расчетам), которые образуют единую систему вентиляции.
  • Поверх юбки укладывают черепицу, подрезая лепестки по линии примыкания.

Монтаж аэраторов в советах от профессионалов ↑

  • При установке аэраторов учитывается размер и форма кровли, состояние пароизоляции, а также степень влажности воздуха.
  • Установку аэраторов для плоской кровли, имеющей несложную конфигурацию рекомендуется проводить из расчета: по 1 грибку/100 кв. м кровельной поверхности. Однако, отстоять друг от друга они должны не более, чем на 12 м.
  • Если в конструкции кровли имеются ендовы либо четко выраженный конек, искусственные вентканалы располагают на участках водораздела.
  • Расчет систем вентилируемых установок для зданий, имеющих высокий уровень влажности лучше поручить строительным проектным компаниям.
  • Профессионалы рекомендуют комплектовать аэрирующие системы у одного и того же поставщика. Таким образом можно уменьшить риск возникновения проблем, когда заменяются бракованные детали.

Наиболее популярные бренды производителей аэраторов ↑

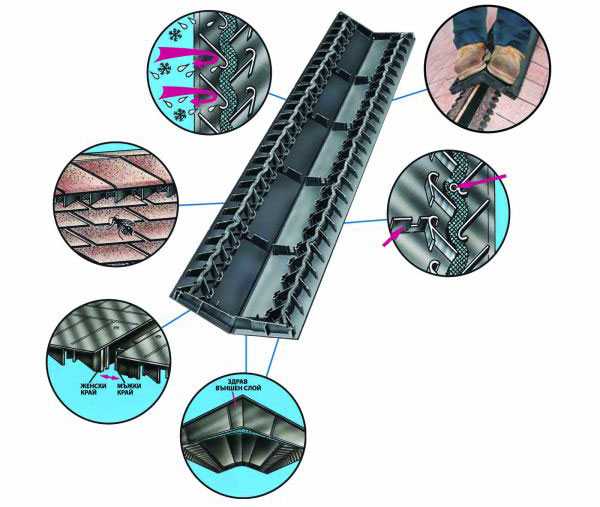

Одной из первых моделей семейства сплошных устройств является коньковый. Начнем именно с него.

  • Аэраторы Ridge Master (США) (Plus и другая модификация HipMaster). Форма профиля конструкция, она запатентована) исключает повреждения.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальных коньках, Они не рекомендованы для использования на наклонных ребрах. Для этих случаев подходит Хип Мастер. Отметим некоторые преимущества вентиляционных аэраторов этого производителя.

  • Особая запатентованная система для защиты от атмосферных осадков и ветра. Она имеет специальную конструкцию внутренних перегородок, спроектированную на компьютере.
  • Защитный каркас спаян ультразвуком.
  • Встроенные смыкающиеся края позволяют быстро и намного надежнее соединять детали конструкции, повышают устойчивость к погодным воздействиям, обеспечивают точное прилегание к скатам.
  • Аэратор с успехом противостоит раздавливанию. На нем предусмотрена поддержка для крепежных элементов, а также специально разработанные ребра, которые обеспечивают ровность и гладкость линии крыши.
  • На конструкции не образуются вмятины, например, от веток или трещины при резких перепадах температуры, она устойчива к ударам молотка.
  • Гарантия от производителя – 40 лет.
  • Коньковый аэратор для мягкой кровли Технониколь – полностью аналогичен Ridge Master, но отличается по длине. Эффективность вентиляции: примерно 1 элемент/25 кв.м.

Компания Технониколь предлагает также различные варианты точечных моделей. Вот некоторые из них.

  • КТВ скатный. Используют исключительно на кровельных покрытиях их битумной черепицы. Их крепят к кровле через проходной элемент в процессе укладки мягкой черепицы. Устройство сложно заметить на крыше. Эффективность вентиляции: примерно 1 элемент/ 5-10 кв.м.
  • КТВ-альфа. Это эконом вариант скатной модели аэратора КТВ для гибкой черепицы. Защищен от атмосферных воздействий и насекомых полиуретановым (ретикулированный) фильтром. Эффективность вентиляции: примерно 1 элемент/20 кв.м.
  • Pilot скатный. Используется на крышах, покрытых битумной черепицей. Крепится к кровле через проходной элемент непосредственно в процессе укладки кровельного материала. Нижний скользящий элемент позволяет фиксировать его строго по вертикали при любом уклоне крыши. Эффективность вентиляции: примерно 1 элемент/ 5 кв.м.

  • Финский производитель SK Toute предлагает широкий ассортимент аэраторов назначения. Модели Vilpe Vent принципиально разнятся от изделий других производителей:
  • Исключительно высокое качество использованных материалов, которое обеспечивает превосходные характеристики подобных систем: исключительная стойкость к агрессивным воздействиям внешней среды и ультрафиолету.
  • Они надежно защищены от коррозии.
  • Универсальны, то есть их можно устанавливать на любую кровельную систему.
  • Высокая степень шумоизоляции.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

© 2019 stylekrov.ru

stylekrov.ru

Коньковый аэратор для мягкой кровли

Иногда в стремлении построить свой дом как можно лучше и качественнее, люди приобретают и устанавливают ненужные, бесполезные устройства. Но чаще случается наоборот – покупая дорогостоящие материалы, производители которых обещают, что они будут служить 50-60 лет, домовладельцы забывают о сопутствующих аксессуарах, обеспечивающих их длительную эксплуатацию. Мало кто устанавливает аэраторы на кровле, хотя их наличие напрямую влияет на комфорт и время службы крыши. Эта статья расскажет, для чего нужны дефлекторы, как они работают и как выполнить монтаж такого прибора.

Содержание статьи

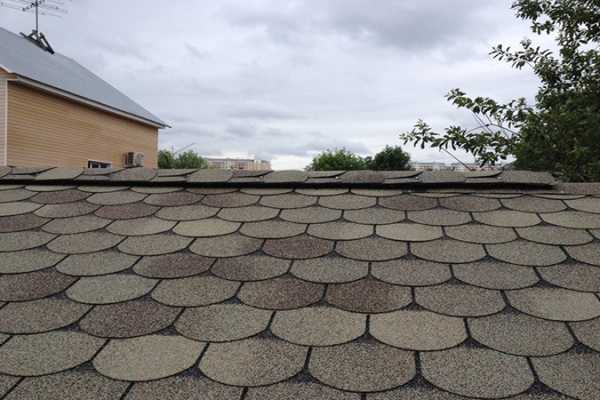

Коньковый аэратор на мягкой кровле

Коньковый аэратор на мягкой кровле

Конструкция аэратора

Аэратор или дефлектор – устройство, через которое происходит выход нагретого воздуха во внешнее пространство. Образно говоря, с его помощью дом начинает «дышать», наполняясь свежим, богатым кислородом воздушным потоком. Обеспечить его свободную циркуляцию можно двумя способами:

  • Естественным. Этот метод заключается в устройстве на скатах крыши слуховых окон, через которые осуществляется газовый обмен. Обычно их располагают на середине ската. Эта мера малоэффективна, так как нагретый воздух поднимается к коньку крыши и там застаивается. К тому же такой вариант годится только для традиционного холодного чердака, так как в жилой мансарде установка слуховых окон невозможна.

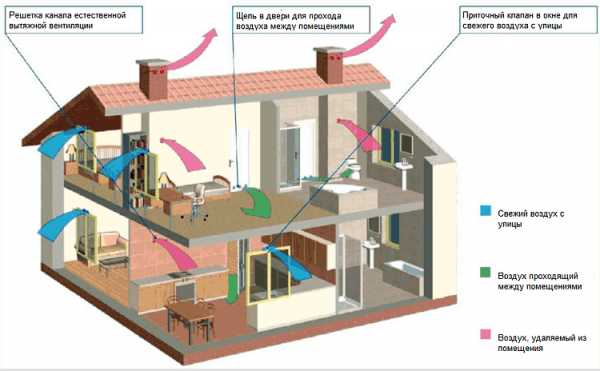

    Схема естественной вентиляции дома

  • Принудительным. Принцип принудительной вентиляции основан на основных физических свойствах газов. Известно, что более теплые воздушные массы поднимаются наверх, поэтому для их отвода устанавливают коньковые аэраторы на кровле. Через них горячий воздух выходит наружу, освобождая место для свежего.

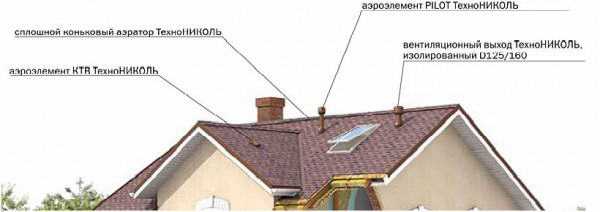

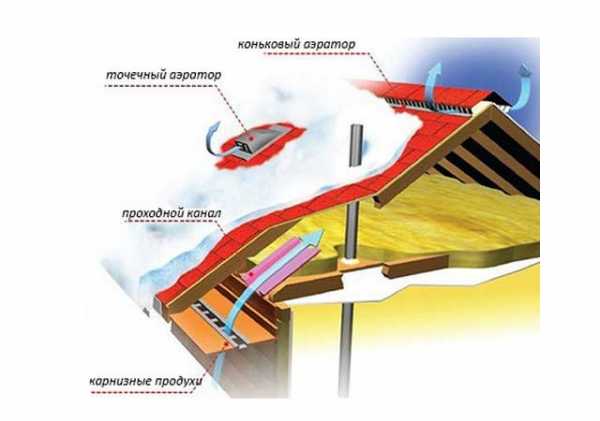

Расположение элементов принудительной вентиляционной системы на мягкой кровле

В современных домах с жилой мансардой, для термоизоляции которой использовались эффективные утеплители, недостаточно оборудовать коньковый аэратор, чтобы принудительная вентиляция мягкой кровли работала, нужно также предусмотреть карнизные продухи и вытяжные отверстия.

Циркуляция воздуха в доме с мягкой кровлей

Для организации вентиляции с помощью дефлекторов, необходимо понимание, как нагретый воздух циркулирует внутри постройки. В холодное время года он проникает в дом через двери и окна, нагревается в помещениях первого этажа и поднимается выше. Как правило, выше находится мансарда, которую утеплили несколькими слоями термоизоляционного материла с гидроизоляционной пленкой для сокращения затрат на отопление. Из этого почти герметичного помещения воздуху деться некуда, поэтому он остается там, делая атмосферу затхлой, влажной и некомфортной для проживания.

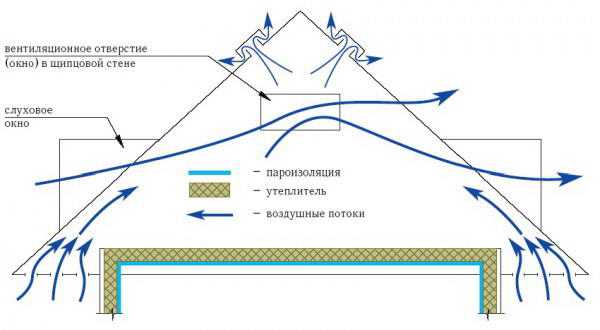

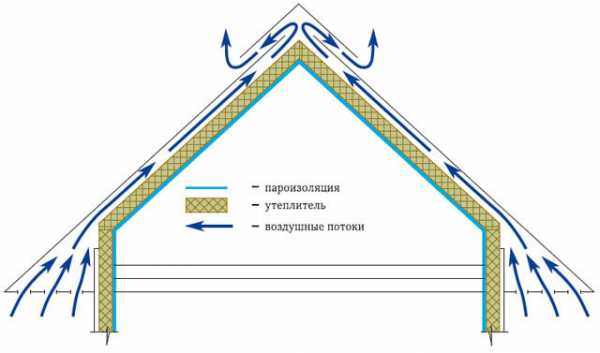

Схема циркуляции воздуха в доме

Второй аспект этой проблемы – используемый кровельный материал. Свойства мягкой кровли таковы, что при нагревании в жаркий сезон, температура ее поверхности превышает 100 градусов. Воздух, нагреваясь от соприкосновения с крышей, переходит в парообразной состояние, постепенно остывая и оседая в виде конденсата во внутренних слоях кровельного пирога. Больше всего от конденсата страдает утеплитель. При однократном намокании его структура нарушается, а термоизоляционные свойства снижаются в половину. Даже после высыхания эффективность утеплителя не достигнет прежнего уровня, под мягкой кровлей циклы намокания повторяются многократно.

Современный долговечный кровельный материал производят на основе битумно-полимерной мастики, если на нем не выполнена установка аэраторов, опасные для здоровья пары этих соединений оседают внутри дома, подвергая здоровье его обитателей большой опасности.

Виды аэраторов

Для организации принудительной вентиляции мансардного помещения под мягкой кровлей существует несколько моделей дефлекторов. В зависимости от типа крыши и того, какой кровельный материал используют, можно использовать один из вариантов:

  1. Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.

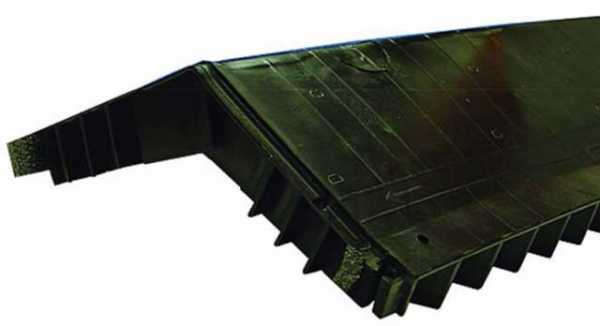

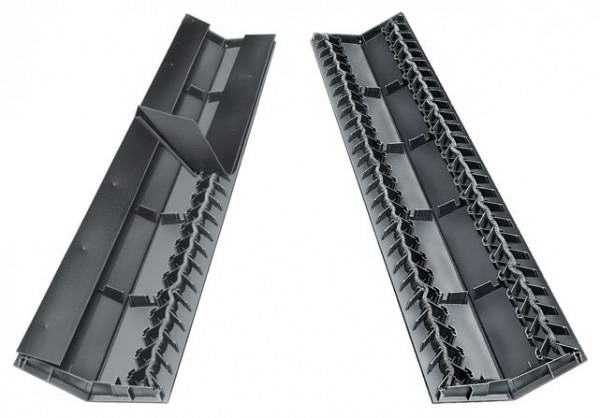

    Коньковый аэратор

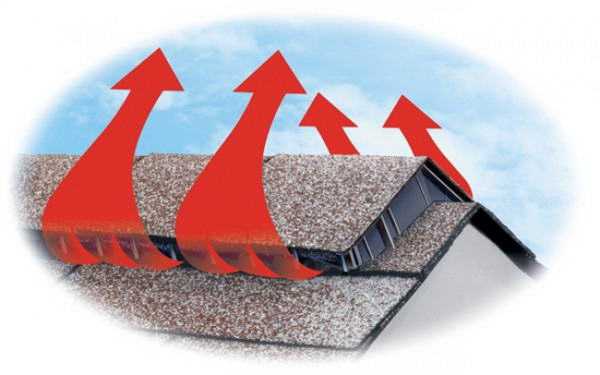

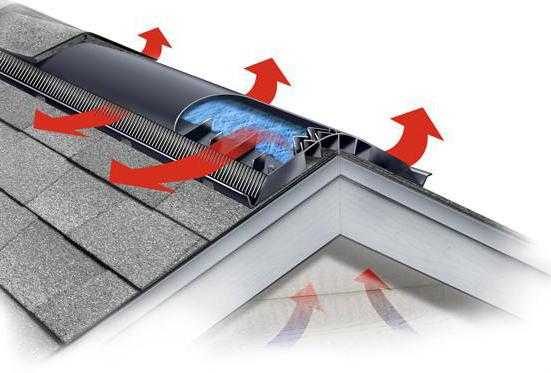

    Принцип работы конькового аэратора

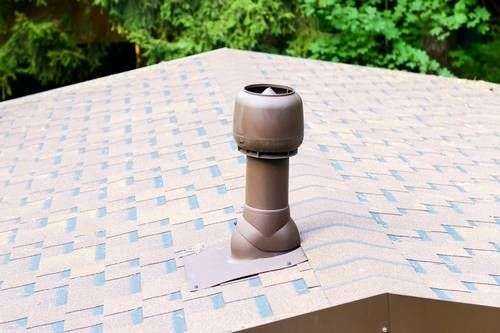

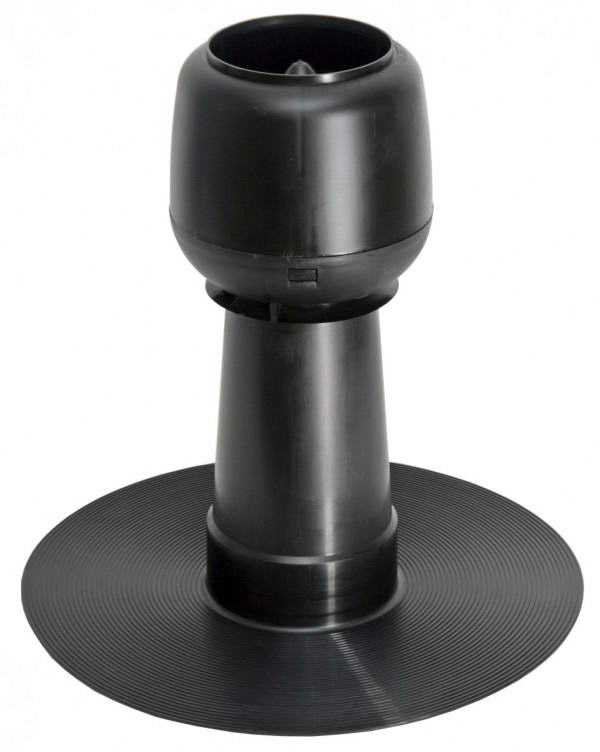

  2. Точечный аэратор. Точеные дефлекторы подходят для крыш без конька, к примеру, плоских или шатровых. Они состоят из 4 деталей: трубки, колбы, фильтровальной сетки и защитного зонтика. Точечные дефлекторы бывают плоские и бутылочные. На плоские крыши устанавливают плоские, а на односкатные и шатровые бутылочные. Для организации вентиляции точечные аэраторы равномерно распределяют по крыше, располагая недалеко от конька на расстоянии 15-20 см. Чтобы ориентировочно рассчитать необходимое количество аэраторов, нужно учесть, что на площадь 20-25 кв. м. требуется 1 дефлектор, однако установка менее 2 нецелесообразна.

Аэратор бутылочного типа

Заменить коньковый дефлектор может вентиляционная коньковая лента на клейкой основе, это гофрированная полоса из тонкого металла. Она гнется и растягивается, подстраиваясь под рельеф крыши, а циркуляция осуществляется через воздухопроницаемую мембрану.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

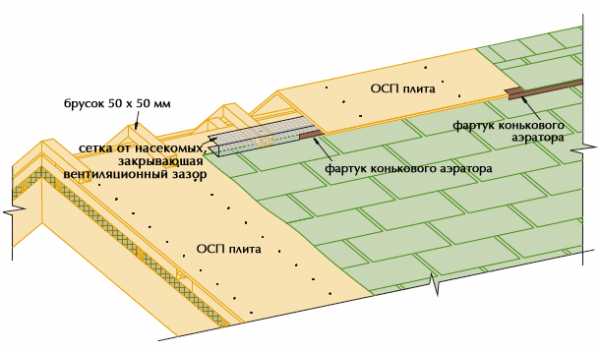

схема установки конькового аэратора

  • Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
  • Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
  • Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
  • Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
  • Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
  • Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Видео-инструкция

krovlyakrishi.ru

Коньковый аэратор для мягкой кровли, правильная вентиляция крыши

Необходимое условие для безопасной и длительной эксплуатации кровли – вентиляция мягкой кровли и подкровельного пространства. Аэратор для мягкой кровли, установленный по правилам, позволяет забыть о протечках кровли, вызванных скоплением конденсата на внутренней поверхности покровного материала и в толще утеплителя.

Почему возникает конденсат

Образование конденсата это естественный физический процесс. Типичные примеры в повседневной жизни – роса на траве, иней на кузове автомобиля весенним или осенним утром. Вода выделяется когда воздух, остывая и сжимаясь, становится настолько плотным, что выдавливает из себя лишние молекулы воды, которые оседают на ближайшей твёрдой поверхности. В нашем случае это поверхность кровли.

Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

  1. Отвод конденсата.
  2. Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части.

Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента.

Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов.

Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные.

Аэратор линейный (сплошной) применяется на коньковых участках скатных кровель, если нет риска скопления снега на коньке. Это изделие заводского изготовления, представляет собой профильный элемент из полиэтилена высокого давления, на который сверху крепятся карнизные плитки мягкой черепицы. Производится в России, а также поставляется из зарубежа ведущими иностранными производителями гибкой черепицы. Сплошные аэраторы различных компаний-производителей схожи по конструкции.

Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей.

Монтаж кровельных аэраторов сплошного типа можно вести как в виде непрерывной линии, соединяя элементы между собой, так и отдельными участками. Это зависит от площади кровли и вкусов её владельца. Сплошной коньковый ряд на кровле из мягкой черепицы выглядит эстетичнее.

Основные производители сплошных аэрационных элементов

Родоначальником семейства сплошных аэраторов принято считать коньковый аэратор «РиджМастер». (RidgeMaster). Элемент имеет длину 1219 мм и два исполнения по ширине: 229 мм и 279 мм. Финский производитель Vilpe, известный своей специализацией на аксессуарах для кровель, поставляет в Россию широкий ассортимент элементов вентиляции.

Сплошной аэратор «Технониколь» является полным аналогом конька «Риджмастер», но имеет длину элемента 0,6 метра. Обеспечивает вентиляцию ориентировочно на 10 м2 кровли (при условии толщины вентилируемой воздушной прослойки 5 см).

Аэратор точечный

Монтаж точечных аэраторов предусматривают на плоской крыше и на кровле, где конька как такового нет (например, кровля пристройки к стене), или в местах прерывания сплошного потока воздуха от карниза (например, под мансардным окнами), а также на очень длинных участках скатов длиной более 15 метров. Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков.

Точечные кровельные аэроэлементы бывают низкого и высокого типов.

Наиболее популярные:

  • Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.
  • Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

  • Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками.

Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными.

Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых.

Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли. Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

prokryshi.ru

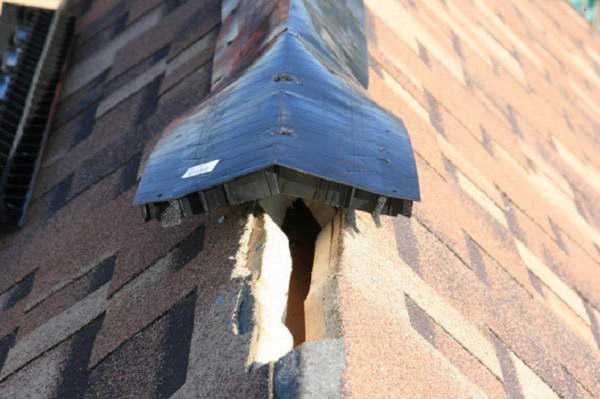

Установка конькового аэратора на мягкой кровле

Коньковый аэратор представляет собой устройство для обеспечения искусственной вентиляции мягкой кровли. Без вентиляции происходит скопление влаги, которая приводит не только к протечкам крыши, но и к разрушению самого кровельного покрытия. Но от куда берётся влага, ведь мягкая кровля представляется производителями как герметичную, а в кровельной конструкции присутствует пароизоляция и гидроизоляция.

К сожалению, от возникновения влажного пара это не помогает. Пар появляются во всех домах в процессе принятия ванны, готовки пищи и т. д. Когда тёплый пар встречается с холодной поверхностью (из-за резких температурных скачков снаружи и внутри) происходит его конденсация. В результате чего водяные капельки оседают на конструкциях. Так же тёплая влага со временем нагревает кровельное покрытие изнутри, в результате чего в зимнее время, снег, скопившийся на крыше, тает, вода проникает в стыки и крыша протекает.

Назначение аэратора принцип действия коньковой вентиляции

Для удаления скопившейся влаги на скатных крышах и осушения конструкций применяют коньковый аэратор для мягкой кровли. Благодаря этому исключается возможность появления сырости, плесени и затхлого запаха. Главное выбрать качественное устройство для мягкой кровли, например коньковый аэратор ТехноНиколь и выполнить его монтаж ещё на стадии строительства. Но если по каким-либо причинам этого не сделано и влага скопилась, то аэратор можно установить и после окончания строительства, чтобы просушить конструкции и кровлю.

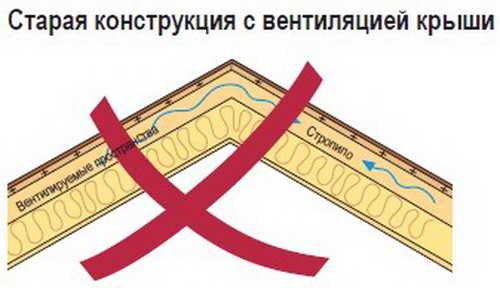

Коньковая вентиляция работает по принципу конвекции. Теплый влажный воздух поступает из дома и направляется к отверстиям в коньке и стремится выйти наружу.

Но этого не достаточно, чтобы обеспечить вентиляцию пространства по кровельным покрытием. Постоянное проветривание возможно только тогда, кода вытяжка и приток воздуха. Вытяжку обеспечивает конёк с аэратором, а поступление холодного воздуха – зазоры внизу карнизов. Для этого используют вентиляционные решётки.

Таким образом, холодный воздух поступает через зазоры в карнизах. Затем нагревается, становится влажным, поднимается к отверстиям в коньке и выходит наружу. Так обеспечивается постоянная циркуляция воздуха, и лишняя влага не собирается под кровлей.

Устройство и монтаж

Коньковый аэратор, либо как его ещё называют, коньковый вентиль, относится к сплошному виду вентиляционных устройств. Материал изготовления: полипропилен высокого давления. По бокам имеются отверстия для того, чтобы обеспечить выход тёплого воздуха из-под кровельного пространства. Имеет вид профиля с рёбрами жесткости и уплотнителем, который исключает попадание внутрь различных насекомых, мусора, осадков и т. д.

Устанавливается на скатных крышах с коньковым соединением при условии, что снег не будет скапливаться на коньке. Сверху накрывается коньковой черепицей. Таким образом, ему можно придать более эстетичный вид. Монтаж конькового аэратора можно выполнять в одну линию либо непрерывно, соединяя части друг за другом, либо отдельными участками.

Установку конькового аэратора для мягкой кровли выполняют на крышах, уклон которых составляет от 14° до 45°. Так же при установке следует помнить, что размер вытяжных отверстий должен быть на 10-15% больше приточных, только тогда создаётся разряжение воздуха и его непрерывная циркуляция.

Порядок выполнения монтажа конькового аэратора

  1. С помощью циркулярной пилы в обрешётке вырезают вентиляционный зазор, шириной 30-80 мм, либо один наверху конька, либо два с обеих сторон от конька. Прорези выполняют не на всю длину конька, а не доходя до его краев на 30 см.
  2. В местах, где зазор не прорезан, укладывают коньковую черепицу.
  3. Выполняют монтаж конькового аэратора. Его элементы крепят специальными длинными кровельными гвоздями или шурупами. Гвозди должны входить в основание не менее чем на 6-7 мм или больше. Между собой элементы аэратора соединяются специальными замками.
  4. Далее накрывают аэратор кровельной черепицей. Укладка выполняется внахлест, так же как и вдоль рёбер. Крепят черепицу специальными длинными кровельными гвоздями.
  5. Торцы в местах, где аэратор сопрягается с кровлей, заполняют герметизирующим составом.



Вывод

Таким образом, установка конькового аэратора на мягкой кровле является обязательным шагом при строительных работах. Он необходим для вытягивания водяных паров. Это позволяет избежать образования лишней влаги, которая пагубно влияет на кровельное покрытие. В результате монтажа аэратора кровля не пострадает и прослужит намного дольше.

stroicod.ru

виды кровельных аэраторов для металлочерепицы и мягкой кровли, монтаж конькового аэратора


Содержание:


Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.


Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.



Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге


Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?


К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.



Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.


Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.


Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор


Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.


Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.



Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

  • вентилирования слоев кровельного пирога;
  • испарения конденсата;
  • отвода влажного воздуха;
  • предотвращения процессов, приводящих к разрушению крыши;
  • недопущения возникновения протечек.


Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли


Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

  1. Точечные. Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
  2. Непрерывные. Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
  3. Турбинные. Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.


При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора


Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: “Как устроена вентиляция мягкой кровли – важные особенности крыши”). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.


Такое устройство выполняет следующие функции:

  • снижает в подкровельном пространстве давление;
  • удаляет пар из слоев «пирога»;
  • предупреждает появление конденсата.



Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.


Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов


Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.



Условия использования конькового аэратора:

  1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
  2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
  3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.



Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

  1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
  2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
  3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
  4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
  5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице


Аэраторы данного типа устанавливают:

  • на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
  • в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
  • если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.


Условия применения точечного аэратора:

  1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
  2. На свесах должен быть обеспечен приток воздуха.
  3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 – 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.



Технология установки точечных устройств на крыше:

  1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
  2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
  3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
  4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
  5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.



Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.


Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой – с ней легко справятся неопытные мастера-самоучки.


Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.


kryshadoma.com

Установка конькового аэратора на мягкой кровле

Установка аэраторов на мягкой кровле

Элемент вентиляции, который позволяет предотвратить возникновение пара и конденсата в кровельном пироге называется аэратор. Они применяются при устройстве мансарды и на кровлях сложной формы.

Аэраторы для мягкой кровли изготавливают из ударопрочного пластика, который способен противостоять: колебаниям температур и негативному воздействию ультрафиолета.

В зависимости от конструктивных особенностей и принципа работы выделяют два типа аэраторов: непрерывные и точечные.

Непрерывный

Коньковый аэратор для мягкой кровли служит для вентилирования подкровельного пространства по всей длине крыши. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри нее имеются полости, через которые выходит воздух из подкровельного пространства. Приток воздуха осуществляется через карниз.

Чтобы предотвратить попадание осадков, пыли или насекомых предусмотрены фильтры или особая схема расположения вентиляционных бороздок.

depositphotos

Точечный

Устройства для точечной вентиляции могут устанавливаться непосредственно на скат или на конек. Общее количество устройств на крышу определяют в зависимости от размеров подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечивать нормальный воздухообмен на площади от 5 до 100 кв. м.

Для регионов с малоснежной зимой предусматривают аэраторы прямоугольной формы (вентиль) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектор). Высота трубы обычно находится в пределах 300 — 500 мм (для коньковых может быть меньше). Высокое расположение над скатом позволяет увеличить тягу воздуха.

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажная теплоизоляция существенно проигрывает в своих характеристиках, появляются мостики холода. Обеспечение нормальной вентиляции позволяет предотвратить такое явление.

Места установки аэраторов стоит продумать заранее. Рекомендуется размещать их на участках стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате кровли позволит добиться максимальной эффективности.

Установка аэратора на скат мягкой кровли

Точечные аэраторы предусматривают в нескольких случаях:

  • нет возможности сделать вентилируемый конек;
  • в качестве дополнительного вентканала для повышения эффективности;
  • при возведении малоуклонных и плоских кровель.

Технология монтажа выглядит следующим образом:

  1. Выбирают место установки и количества устройств. Расстояние от аэратора до конька обычно принимается в пределах 50—80 см. Количество рассчитывают в зависимости от технических характеристик.

  2. В кровельном покрытии и сплошной обрешетке вырезают отверстие по размерам внутреннего контура канала аэратора. Для этого юбку устройства (или основу) прикладывают к поверхности кровли и очерчивают контур контрастным карандашом или гвоздем. После электролобзиком вырезают отверстие. Очищают покрытие от опилок щеткой.

  3. Следующий этап — установка юбки.

    Коньковый аэратор для мягкой кровли — как его выбрать?

    Деталь монтируют поверх вырезанного отверстия. Основу фиксируют на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносят на основание юбки.

  4. Верх основания проклеивают клеем на битумной основе. Надевают решетку аэратора. Фиксацию выполняют шурупами или саморезами.

Последняя деталь — колпак. Он держится на защелке и саморезах.

Также возможна установка аэраторов для кровли на скат до укладки битумной черепицы. В этом случае юбку монтируют на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают гонтами кровельного покрытия, подрезая под форму аэратора.

astgift.ru

Монтаж аэратора конькового – Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Отправить ответ

avatar
  Подписаться
Уведомление о
