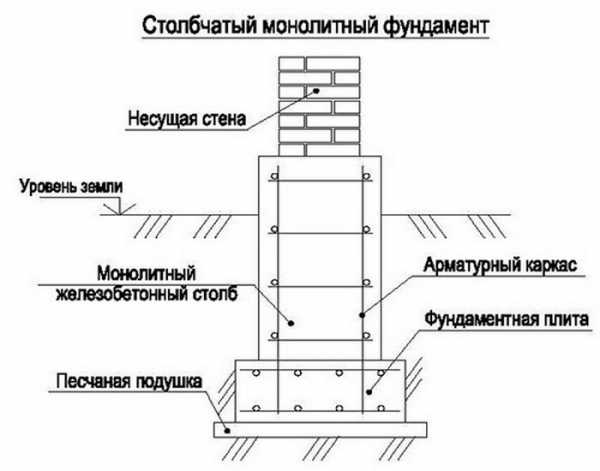

Столбчатый монолитный фундамент из железобетона под колонну


Для возведения крепкого и надежного здания на непучнистых грунтах можно использовать в качестве основания столбчато-ростверковый фундамент. Этот тип каркаса пригоден для домов в 1-2 этажа из сравнительно легких строительных материалов, таких как каркасные панели, бревно, клееный брус, панель. Благодаря материалам, которые используют при монтаже монолитного основания столбчатого типа, такой дом простоит не один десяток без изменений конструкции и угроз разрушения.

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания, поскольку столбы уходят в грунт на глубину ниже уровня промерзания всего на 30 см, в то время как сваи для основания дома погружают в грунт до несущего пласта земли. Надежный ростверк — опоясывающий столбы каркас, делает опоры неподверженными к сдвигам под воздействием изменений структуры грунта и снижает давление всего дома на колонны.

Важно: монолитный столбчатый каркас для дома можно использовать только на ровных грунтах, не склонных к пучению и имеющих низкий уровень грунтовых вод.

Основные принципы возведения надежного столбчатого основания

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания

Чтобы монолитный фундамент столбчатого типа прослужил долго и качественно, при его монтаже необходимо соблюдать такие правила:

  • Столбы из железобетона углубляют не менее чем на 70 см в грунт;
  • Почва на участке под столбчатый каркас должна быть спокойной и не склонной к сдвигам/пучениям;
  • Уровень грунтовых вод ниже отметки 1,5 метра;
  • Желательно, чтобы участок не имел крутых рельефных «поворотов»;
  • Для крепости фундамента необходимо монтировать ростверк из железобетона;
  • Стены дома должны быть выполнены из относительно легкого материала (пеноблок, брус, бревно, панель).

Важно: монтаж ростверка слегка завышает расходы на устройство такого фундамента, однако и в разы усиливает долговечность каркаса.

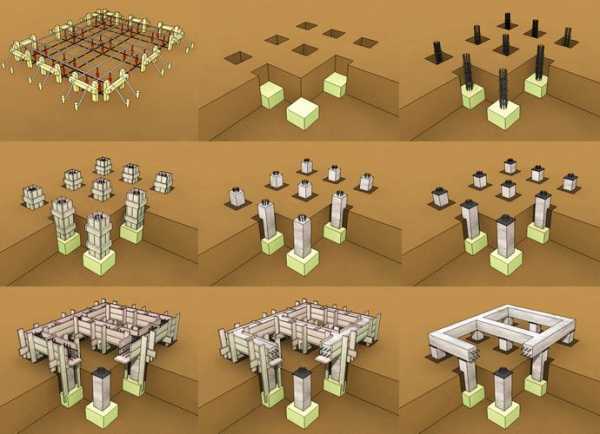

Возведение фундамента из железобетона: этапы работ

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его. Точные расчеты позволят добиться максимальной крепости основания. При проектировании стоит соблюдать такие нормы:

  • Сечение каждой колонны должно быть не менее 20х20 см. Однако на практике чаще всего столбы делают сечением 25х25 см или диаметром 25 см.
  • Желательно сделать башмак для каждой колонны. То есть своеобразное расширение сваи в нижней её точке при заливке. Такая технология позволит снизить давление готового здания на все опоры.
  • Расстояние между колоннами может варьироваться в пределах 1-2 метра, но при условии, что колонны будут установлены в обязательном порядке по всем углам здания, на местах стыков стен дома, под всеми выступами и массивными точками, такими как печь или камин и пр.

После того как фундамент нанесен на бумагу и полностью рассчитан в соответствии с параметрами дома, можно приступать к его разметке на грунте. Для этого намечают все места будущих столбов и вбивают колья. Причём колья должны быть вбиты по наружной и внутренней стороне предполагаемых колонн. Между кольями натягивают леску, чтобы отследить уровень расположения всех намеченных столбов по горизонтали и по диагонали.

Важно: для удобства монтажа столбчатого фундамента под маленькие дома удобнее выкопать единый котлован, который позволит легко и быстро установить опалубку для заливки раствора на каждую колонну.

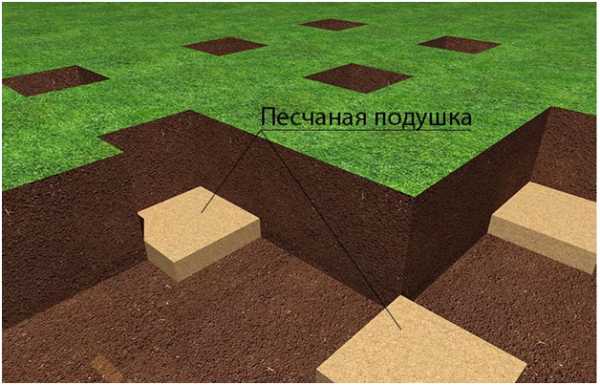

Следующим этапом в монтаже колонн фундамента станет устройство подушки из песка и щебня. Такая прослойка выполняется в следующем порядке:

Сначала в точки установки предполагаемых опор насыпают слой песка толщиной 15-20 см. Его хорошо трамбуют. После этого сверху песка стелют слой щебня толщиной 10-15 см. Его также тщательно трамбуют.

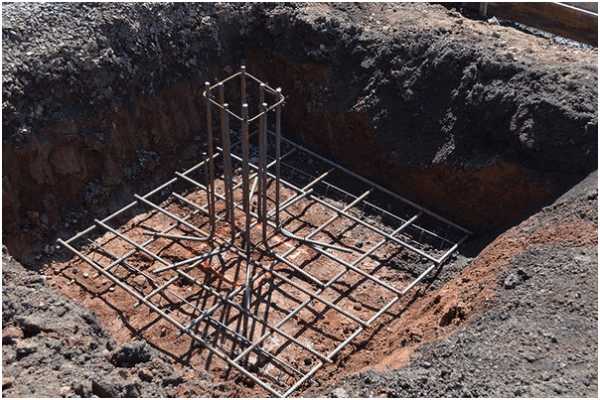

Армирование опор

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн. Поскольку армировать столбы по вертикали в опалубке сложно, то облегчить процесс установки стальной сетки можно путем её предварительной сборки (вязки) и установки в уже собранную опалубку.

Рекомендуем к прочтению:

Важно: вязать армирующую сетку из стальных прутьев нужно таким образом, чтобы металл имел отступ от краёв залитой колонны, включая низ и верх, по 1 см минимум.

Для создания армирующего пояса на каждый столб используют четыре вертикальных прута сечением 12-16 мм с рифленой поверхностью и горизонтальные пруты-перемычки сечением 6 мм. При этом важно знать, что если предполагается монтаж ростверка из дерева, то прутья арматуры не должны доходить до верха столба на 1-2 см. Если же предполагается монтаж железобетонного ростверка, то прутья арматуры должны выступать из залитых колонн на 25-40 см для качественной вязки армирующего пояса ростверка с прутьями колонны.

Важно: гнуть такие выступающие прутья под вязку арматуры ростверка можно только после окончательного затвердения бетона столбов.

Монтаж башмака

Сначала перед заливкой колонн необходимо смонтировать опорные площадки (башмаки) под каждую опору. Для этого поверх песчано-гравиевой подушки устанавливают опалубку из четырех фанер высотой 20-30 см и сечением, в 1,5 раза превышающим сечение спроектированных столбов. Цементный раствор заливается в один приём и оставляется на 7-10 дней до полного высыхания при условии сухой погоды и температуры в диапазоне +15-20 градусов.

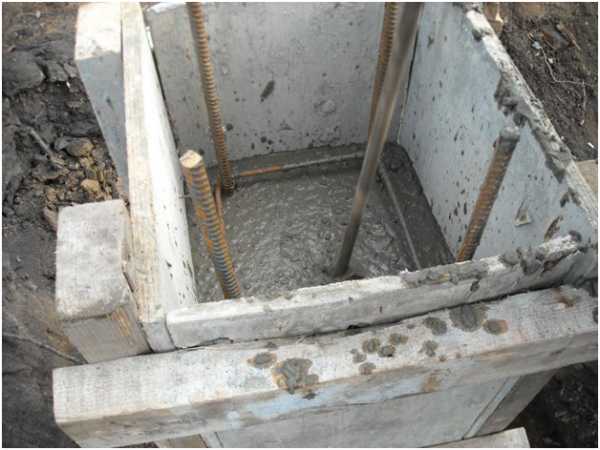

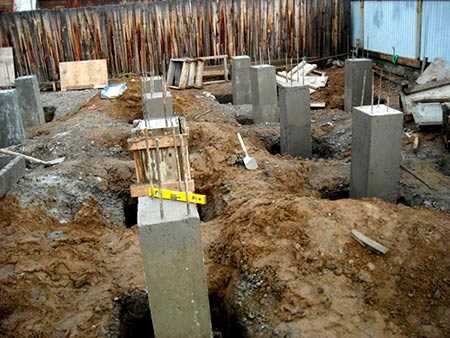

Заливка колонн

В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

Важно: использование асбестоцементных или пенополистироловых труб в качестве опалубки нецелесообразно, поскольку все равно потребует дальнейшего утепления подземной части столбов. А это повлечет дополнительные расходы.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Важно: при трамбовке раствора необходимо избегать расхождения щитов опалубки и контакта вибратора с арматурой во избежание нарушения её конструкции.

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

Ростверк: типы

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк. В зависимости от материала для строительства дома ростверк  может быть изготовлен таким образом:

Рекомендуем к прочтению:

  • Крепление к столбам металлопроката. В этом случае пластины металла (швеллер или двутавр) укладываются полками вниз. Такой ростверк выдержит любые нагрузки.
  • Ростверк из железобетона. Здесь необходим монтаж опалубки и заливка бетонного раствора с его армированием. Такой пояс пригоден под строительство каркасного или панельного дома, а также деревянного сруба.

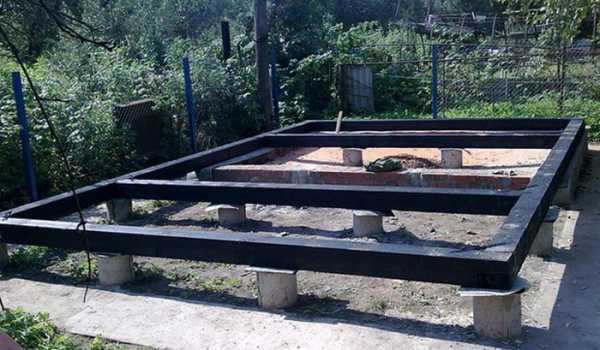

  • Брусовый ростверк — самый дешевый и простой вариант устройства пояса. Используется под строительство легких конструкций из дерева или каркаса.

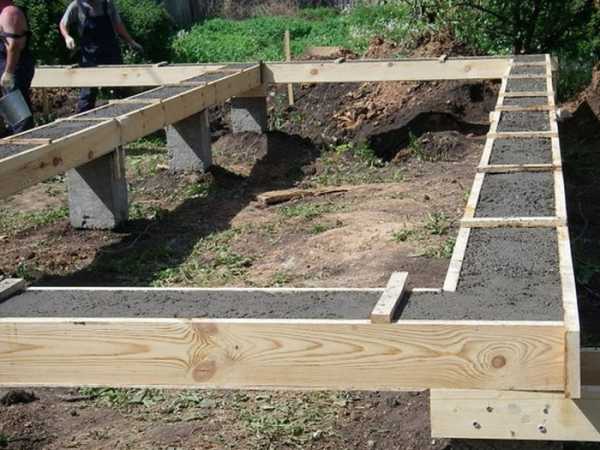

Монтаж монолитного ростверка

Для заливки бетонного раствора необходимо смонтировать качественную опалубку

Для заливки бетонного раствора необходимо смонтировать качественную опалубку. Начинают с нижних удерживающих щитов. Для этого необходимо нарезать доски, равные шагу между колоннами фундамента. Для их крепления рекомендуется вбить в грунт удерживающие колья. Доски опалубки укладывают на колья вровень с верхним краем столбов.

Боковые щиты опалубки крепят по краям и надежно фиксируют. Боковые планки опалубки можно устелить рубероидом.

Важно: боковые щиты опалубки можно делать выше проектной отметки, а сам бетон при этом можно залить по внутренней разметке. Такая технология является более удобной, чем выравнивать потом верх ростверка в случае недобора бетонной смеси.

Следующим этапом проводят армирование всей конструкции. Здесь стандартно используют армопояс из горизонтальных прутьев сечением 12-16 мм и продольных элементов сечением 6-8 мм. Важно в местах столбов связать арматуру с выступающими из колонн прутьями.

Заливку раствора для ростверка нужно проводить в один этап. Поэтому лучше заказать строительный миксер или бетономешалку нужного объема. При заливке бетона необходимо трамбовать раствор через каждые 30 см. Общая толщина (высота) ростверка, как правило, не превышает 60 см.

Через 7-10 дней при условии хорошей сухой погоды бетон считается полностью застывшим. Теперь можно снимать опалубку и давать фундаменту устояться. Все поверхности ростверка также покрывают гидроизоляционными материалами.

После полного высыхания конструкции необходимо провести обратную засыпку котлована с трамбовкой грунта вокруг колонн. Котлован засыпают вровень с отметкой надземной части колонн фундамента. Для декорирования опорных столбов и снижения уровня теплопотерь можно использовать декоративную обшивку столбов сайдингом или же произвести кладку природного камня.

Важно: в декоративном цоколе со всех четырех сторон здания необходимо оставить отверстия для вентилирования подпола. При этом стоит знать, что декоративную отмостку нужно класть только после разводки и утепления всех сантехнических коммуникаций.

kakpostroitdomic.ru

Столбчатый монолитный фундамент

При внешней схожести со свайным основанием монолитный столбчатый фундамент отличается от него, как технологией изготовления, так и глубиной залегания. Сваи погружают до несущих пластов, независимо от уровня промерзания, столбы заглубляются меньше (отметка промерзания + 0,3 м). Буронабивные конструкции заливают в пробуренное в земле отверстие, при изготовлении столбчатых оснований объем земляных работ больше.

Технология позиционируется, как бюджетный фундамент для легких построек (срубы, каркасные, панельные, фахверковые, щитовые здания). Она пригодна для ровных участков, непучнистых грунтов с достаточной несущей способностью, низким уровнем УГВ.

Технология изготовления монолитного столбчатого фундамента

Чтобы столбчатый фундамент позволил сэкономить бюджет строительства, необходимо выполнить условия:

  • заглубление в пределах 0,7 м
  • непучнистый грунт
  • низкий уровень УГВ
  • участок с нормальным рельефом без уклонов
  • ростверк из бруса или металлопроката
  • стены каркасные, панельные, рубленые

При выборе монолитного висячего ростверка экономический эффект резко снижается из-за повышения трудоемкости работ.

Проектирование

На начальном этапе столбчатый фундамент необходимо рассчитать по несущей способности, выбрав сечение столбов, ростверка. При выборе монолитной технологии строительства минимальное сечение каждого столба ограничено 400 мм2, на практике выбирают 25 х 25 см и больше. Для повышения горизонтальной устойчивости, несущей способности подошва столбов расширяется уступами. Оптимальными размерами для бетонной подготовки уступа являются:

  • высота – 0,6 – 0,4 м
  • ширина – больше высоты в 2 – 1,2 раза в зависимости от марки бетона

Рекомендуемый шаг столбчатого поля фундамента составляет 2 – 1 м на прямых участках. Под сопряжениями стен, углами, массивными конструкциями (крыльцо, внутренняя лестница, печь) столбы в проект закладываются в обязательном порядке.

Разметка

Размечают столбчатый фундамент в пятне застройки следующим образом:

  • вынесение осей
  • натяжение шнуров по наружным граням столбов для каждой стены дома
  • установка шнуров по внутренним граням столбов

После этого необходимо убедиться в одинаковой длине диагоналей прямоугольных зданий. Чтобы нормально собрать заглубленную в грунт опалубку, по периметру каждого столба необходимо оставить 0,6 м минимум свободного пространства с учетом уширения конструкции в нижней части. Поэтому при небольших размерах коттеджа, садового дома вместо траншей, ям изготавливается единый котлован.

Фундаментная подушка

Подстилающий слой из нерудного материала, на который опирается столбчатый фундамент, изготавливается по стандартной технологии:

  • уплотненный послойно песок – 20 – 15 см
  • утрамбованный 15 см слой щебня

Подстилающий слой геотекстиля в данном случае не используется, поскольку препятствует уплотнению сыпучего материала в почву.

Армопояс

Для придания конструкции пространственной жесткости, прочности столбчатый фундамент армируется. В отличие от ленточного основания, уложить прутки в вертикальную опалубку гораздо сложнее, поэтому связанная из арматуры периодического, постоянного сечения конструкция устанавливается перед опалубкой:

  • четыре вертикальных прутка 16 – 12 мм (рифленка)
  • горизонтальные перемычки или хомуты 6 мм (гладкий пруток)

Для устойчивости она немного заглубляется в подушку. При использовании металлического, деревянного ростверка прутки не должны доходить до оголовка столба на 5 – 2 см. если планируется монолитный ростверк, арматура выходит выше проектного уровня на 0,6 – 0,4 м, загибается после отвердевания столбов.

Опорная площадка

Залить ступенчатую конструкцию без снижения прочности сложно, поэтому используется ступенчатая технология. Для подошв, на которые опирается столбчатый фундамент, сооружается опалубка:

  • 4 щита из фанеры, обрезной доски, ОСП
  • укосины от стен траншеи либо от дна котлована

Ввиду небольшого объема бетонных работ сложностей с заливкой в один прием не возникает.

Опалубка

Монтаж опалубки для столбов возможен после набора 70 – 50% прочности уступами. Щиты опалубки устанавливаются вертикально, связываются между собой шпильками, хомутами. Для небольших конструкций достаточно укосин в два яруса от дна котлована либо стенок траншеи.

Обработка внутренней поверхности рубероидом позволит обеспечить гладкие грани столбов, не повредить ж/б элементы при распалубке.

Несъемная опалубка из пенополистирола для столбов неэффективна. Утепление конструкции, кроме перерасхода средств никаких преимуществ застройщику не обеспечивает.

Заливка

При заказе миксера бетонную смесь запрещено сбрасывать в опалубку с высоты больше 2 м. Если от подошвы до проектной отметки оголовка столба больше 0,6 м, необходимо послойное уплотнение каждых 0,5 – 0,4 м глубинным вибратором или ручной трамбовкой (пруток арматуры) для удаления воздуха.

Насадка вибратора не должна соприкасаться с армопоясом, чтобы не нарушить его геометрию. Не допускается расхождение щитов опалубки. Марка бетона должна быть выше М100, в зимнее время необходимо обеспечить подогрев смеси, ввести в бетон добавки, повышающие температуру замерзания воды, ускоряющие гидратацию.

Распалубка

В нормальных условиях (отсутствие осадков, +20 градусов) бетон набирает прочность за 7 – 5 дней. Если произвести распалубку раньше, возможно образование трещин, откалывание, расслаивание конструкции. Для защиты столбов от ливневых, грунтовых вод наружная поверхность покрывается гидроизоляционными составами.

Специалисты рекомендуют праймеры производителя Пенетрон, изменяющие структуру бетона практически на всю глубину.

Изготовление ростверка

Фундамент из не связанных между собой столбов обладает минимальным ресурсом. Конструкция обладает достаточной пространственной жесткостью только при изготовлении ростверка. В зависимости от выбранной технологии строительства, стеновых материалов, ростверк сооружается по технологии:

  • металлопрокат – двутавр либо швеллер (уложен полками вниз либо балка из двух установленных на ребро швеллеров), используется для любых технологий
  • монолит – установка опалубки, армирование, заливка бетоном, пригоден для срубов, кладки, каркасных, панельных коттеджей
  • брус – оптимальный вариант для срубов, «каркасников», фахверковых зданий, обеспечивает минимальный бюджет строительства

При использовании металлического, деревянного ростверка специалисты советуют использовать оголовки. Эти элементы позволяют связать ж/б столбы с брусом саморезами, с металлопрокатом сваркой.

Монтаж опалубки

Основная сложность при установке опалубки для висячего монолитного ростверка заключается в фиксации нижних щитов. Технология монтажа имеет вид:

  • нижние щиты нарезаются в размер шага между столбами
  • для их поддержки в землю вбиваются колышки, между которыми крепится горизонтальная перемычка
  • боковые щиты крепятся к нижним элементам, связываются деревянными перемычками

Специалисты рекомендуют изготавливать боковые щиты выше проектной отметки. Уровень заливки отмечается на внутренней поверхности. Загладить бетон гораздо проще, чем при заливке всклень по верхнему борту щита.

При небольших объемах работ (садовый домик) опалубка может изготавливаться одновременно для столбов, ростверка. В этом случае необходимо обеспечить перерыв между подачей бетонной смеси в пределах полутора часов. Если залить все элементы фундамента в один прием нереально, лучше забетонировать столбы, дождаться набора прочности, изготовить ростверк отдельно.

Армирование

В ростверках используется стандартная схема армирования. Два горизонтальных пояса из рифленой арматуры (16 – 12 мм) связываются хомутами либо вертикальными, горизонтальными перемычками (6 мм диаметра). Все элементы арматуры должны отстоять от стенок опалубки на 2 см минимум, то есть быть гарантированно утоплены в бетон.

Заполнение бетоном

В отличие от ленточных оснований, ростверки запрещено заливать послойно. Поэтому необходимо использовать бетономешалку либо заказать миксер нужного объема. Высота ростверка редко превышает 0,6 м, виброуплотнение производится после наполнения всей опалубки через каждые 0,4 – 0,3 м в зависимости от диаметра наконечника.

Распалубка

В летнее время, считающееся нормальными условиями для гидратации бетона, конструкция набирает прочность в течение недели. После чего, щиты опалубки можно снимать. Гидроизоляция наружных поверхностей является обязательной. Лучше всего использовать окрасочные составы, праймеры глубокого проникновения.

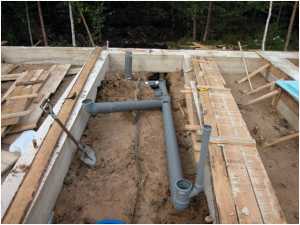

Разводка, теплоизоляция коммуникаций

Поскольку столбчатый фундамент не имеет полноценного цоколя, часто используется висячий ростверк, подполье продувается, грунт под подошвой здания полностью промерзает зимой. Если не подвести коммуникации перед изготовлением чернового пола, не обеспечить их многослойную теплоизоляцию, на этапе отделки придется вскрывать полы, трубопроводы замерзнут при отрицательных температурах.

Утепление труб производится по схеме:

  • полистирольная скорлупа в земле до отметки промерзания
  • обертывание минватой в подполье (20 – 15 см толщиной)
  • использование греющего кабеля

Лишь в этом случае возможна нормальная эксплуатация инженерных систем.

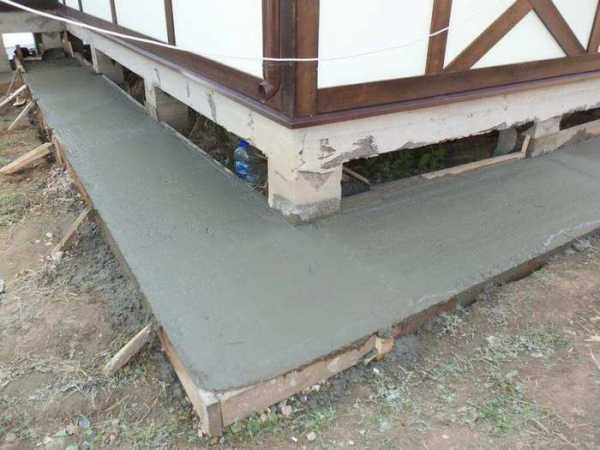

Забирка столбчатого основания

В отсутствие цоколя монолитный фундамент из самостоятельно залитых ж/б столбов обеспечивает максимальные теплопотери в подполье. Поэтому необходима забирка, являющаяся фальш-цоколем, служащая для декорирования фасадов, улучшения архитектурного стиля, защиты от продувания.

Дешевле всего обходится облицовка цокольным сайдингом по закрепленному на столбах каркасу из бруса, оцинкованного профиля. Утеплять забирку не имеет смысла, достаточно гидроизолировать отмостку, облицовочный материал фальш-цоколя рубероидом.

В цокольном сайдинге необходимо оставить вентиляционные продухи, которые нельзя закрывать зимой. Во избежание перекрытия естественной вентиляции сугробами необходимо разместить окна на высоте 0,6 – 0,4 м от отмостки.

С учетом приведенных рекомендаций домашний мастер е допустит серьезных ошибок при самостоятельном строительстве монолитного столбчатого фундамента.

fundamentdomov.ru

Устройство и строительство монолитного ленточного и столбчатого фундамента своими руками

Монолитный фундамент является, наверное, самым распространенным основанием при строительстве зданий. Обусловлено это тем, что характеристики цельного изделия по определению лучше, чем, если изготавливается сборная конструкция. Кроме того, для изготовления монолитного фундамента используется самый недорогой материал в строительстве, а именно бетон.

Пример готового монолитного фундамента из бетона

Еще одним достоинством такого типа фундамента является то, что его можно применять при строительстве как небольших сооружений, так и высотных зданий. Единственным отличием в изготовлении оснований для столь различных по габаритам строений будет использование бетона разных марок и количество заложенной арматуры. А вот технология выполнения практически одна и та же.

Вернуться к оглавлению

Содержание материала

Какими бывают монолитные фундаменты

Главное отличие таких оснований в способе их изготовления. Они могут выполняться как с использованием арматуры, так и без нее. Материал арматуры может быть классическим металлом, а можно обратиться к современным технологиям и использовать инновационный стеклопластик. Этот материал обладает более высокими прочностными характеристиками, кроме того, он более удобен в монтаже, а при его использовании остается гораздо меньше отходов.

Процесс изготовления монолитного фундамента

Еще одно отличие выполнения монолитных оснований в том, что нередко в процессе приготовления бетона в него добавляют изрядное количество камней, а это существенно удешевляет сам фундамент. Если процентное соотношение добавки было рассчитано правильно, то на качестве изготовленного основания такой подход никак не сказывается.

Кроме того, существуют два основных вида исполнения фундамента: монолитный столбчатый, ленточный фундамент и плита.

Эти разновидности, в свою очередь, могут объединяться или подразделяться на свои типы.

Вернуться к оглавлению

Монолитный столбчатый фундамент

Монолитные столбы очень часто используются для строительства деревянных дачных построек из каркасов или щитов. Для небольших строений, как правило, устанавливают опоры по углам, в некоторых случаях добавляют посередине стены или в местах, испытывающих повышенную нагрузку.

заливка столбиков монолитно-столбчатого фундамента

Дома на столбчатом фундаменте отлично себя чувствуют на заболоченных, торфяных, песочных и прочих сложных грунтах.

Нередко такие фундаменты используют в случаях, когда риск затопления очень высок.

Главный плюс такого вида монолитного фундамента его невысокая цена.

Выполнение столбов

Пожалуй, самый сложный этап – это изготовление опор. Для облегчения работы лучше воспользоваться специальным буром, хотя вполне возможно выполнить эту работу вручную. Правда, времени на это уйдет довольно много.

Ямы под опоры выполняются с расширением внизу, для получения хорошей устойчивости каждого столба в отдельности и всей конструкции в целом.

  1. Диаметр скважины делают, как правило, 24 см, при этом глубина отверстия должна быть на 20-25 см ниже, чем промерзающий слой грунта. На дно каждого отверстия засыпают подушку из крупного песка или мелкого щебня, а узкую часть скважины гидроизолируют рубероидом.

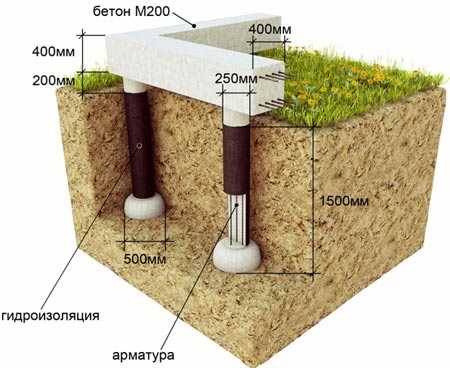

    Схема устройства монолитно-столбчатого фундамента

  2. В скважину строго вертикально вставляется асбестоцементная или металлическая труба, которую фиксируют при помощи грунта. Это будет несъемная опалубка для изготовления монолитного столба. В отверстие заливают бетонный раствор примерно на треть, после чего трубу чуть поднимают, давая цементу растечься по расширенной части. Залитый бетон оставляют застывать до отвердевания на день — два.
  3. В скважину закладывается арматура и заливается бетонным раствором с расчета, чтобы до края оставалось порядка 10-15 см. При этом в сечении столба армирование может выглядеть как круг или квадрат в зависимости от нагрузки. Сама армированная конструкция изготавливается при помощи точечной сварки или связывается проволокой.
  4. При заливке раствор трамбуется железным прутком.
  5. Вся конструкция оставляется на 2-3 дня для полного просыхания, если дело происходит в теплую сухую погоду этого времени вполне достаточно.

Все столбы должны быть одинаковой высоты, а поверх них монтируются стальные анкеры для крепления стен или колонн.

В случае если на столбы планируется устанавливать вспомогательный элемент типа ленты или ростверка, при армировании концы арматуры выводят на высоту будущего дополнительного компонента.

Вернуться к оглавлению

Столбчато-ленточный фундамент

Этот вид основания применяется на мерзлых, водонасыщенных почвах и имеет хорошую устойчивость на склонах. В основном используется для небольших относительно легких зданий, такие как коттеджи в один-два этажа, бани, веранды и прочие подобные постройки. Также нередко столбчато-ленточный фундамент применяется как основание при установке тяжелых заборов.

Смысл такого фундамента в том, что сначала заглубляются столбы на уровень, располагающийся ниже глубины промерзания, поверху выполняется обычная лента, фиксирующая опоры.

Схема устройства столбчато-ленточного фундамента

Прежде чем начать работы необходимо выполнить проект фундамента на основании эскиза самого здания, а также рассчитать нагрузки, которые на него могут оказываться. В процессе эксплуатации на фундамент воздействует не только вес дома, но и ветер, снег и другие погодные условия.

По расчетам создается схема расположения опор, определяется их количество, материал изготовления, глубину заложения и другие факторы.

Опоры изготавливаются аналогично монолитным столбам, а уже поверх заливается ленточный фундамент.

Вернуться к оглавлению

Ленточный фундамент

Прежде чем начать изготовление этого элемента, выполняют разметку по схеме на площадке застройки. Для этого обычно используют разметочный шнур и деревянные колышки или П-образные решетки.


Шнур протягивается не только по периметру основания, но и по диагонали, это позволяет выверить прямоугольность конструкции.

  1. После выполнения разметки вырывается траншея под ленту. Если грунт мягкий можно обойтись обычной лопатой, для почвы с каменистыми вкраплениями или скальными породами потребуется отбойный молоток. При возможности лучше воспользоваться экскаватором с узким ковшом.
  2. Опалубку выполняют из деревянных щитов, которые изготавливаются из досок или древесно-стружечной плиты. Для придания прочности противоположные щиты скрепляют между собой брусками и подпирают подкосами. Последние еще и обеспечивают вертикальность стенок опалубки.
  3. Заливку можно выполнить одномоментно, если в наличии есть бетономешалка или послойно, при замешивании раствора вручную. В первом случае армирование выполняют сразу, для этого арматура крепится к опалубке и заливается раствор с параллельной трамбовкой.

    Подготовка опалубки для ленточного фундамента

  4. При послойной заливке вначале заливается слой бетона на треть высоты опалубки, и дожидаются схватывания. После чего укладывается арматура, и заливаются последующие слои раствора.
  5. По углам ленточного фундамента арматура укладывается особым способом, прутья загибают и располагают внахлест.
  6. Трамбовка выполняется при помощи виброплощадки или других подобных устройств.

Для полного затвердевания бетонному фундаменту потребуется порядка нескольких недель, в течение которых поверхность основания необходимо периодически смачивать водой и закрывать полиэтиленом или другим материалом.

Вернуться к оглавлению

Столбчатый фундамент с ростверком

Не всегда возможно выполнение мелко заглубленного ленточного фундамента для фиксации опор, а иногда это просто очень дорого. Тогда применяют другой способ выполнений похожего основания, роль ленты исполняет ростверк.

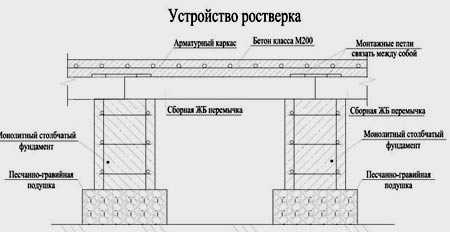

Чертеж устройства ростверка

По сути, это тот же ленточный фундамент, но пущенный поверху столбов и располагающийся в основном на и над землей. В редких случаях он может быть и заглубленным. При этом основная его функция не нести нагрузку, а соединять опоры в единую систему.

Поэтому используется монолитный фундамент с ростверком, как правило, для домов и коттеджей, которые нуждаются в утеплении (при изготовлении ростверк можно теплоизолировать) или так же, как и в случае со столбчатым основанием в местах, где часто происходит затопление.

схема опалубки для ростверка

Опалубка для ростверка в случае заглубленного и наземного варианта изготавливается аналогично, как и для обычного ленточного фундамента. При надземном варианте требуется усиление конструкции опалубки. Заливка и армирование проводятся по общим правилам.

Вернуться к оглавлению

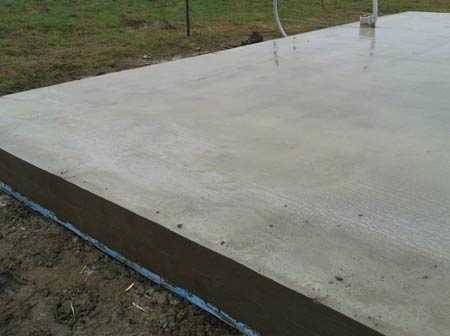

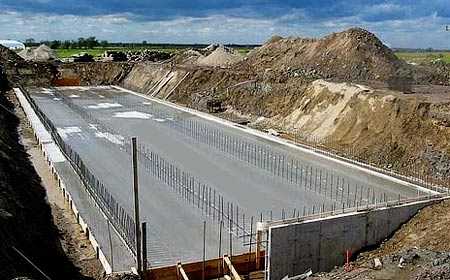

Монолитная плита

В основном используется на пучинистых и песчаных грунтах, склонных к осыпанию, а также при высоком уровне подземных вод.

Плита при деформациях почвы и движении грунта при промерзании и оттаивании будет просто опускаться или подниматься вместе со строением.

Это основание определенно слишком роскошно для применения на даче, поэтому основное его предназначение под более массивные строения. Здесь также могут быть разновидности: обычный монолит или плита на ленте.

Вернуться к оглавлению

Изготовление заглубленной монолитной плиты

Так же как и при строительстве любого основания, первый этап является подготовительным и включает в себя расчистку площадки и выравнивание поверхности. После чего выполняется разметка по схеме будущего фундамента, проект основания разрабатывается совместно с эскизом здания. Устанавливаются колышки, и натягивается шнур по периметру застройки.

Подготовка котлована

Следующие работы – это земельные, причем стоит быть готовым, что их будет много, поэтому лучше привлечь тяжелую технику. Своими силами обойтись, конечно, можно, но это займет довольно много времени.

В первую очередь необходимо извлечь грунт на запланированную по проекту глубину:

  • Полученный в итоге котлован необходимо обустроить. При помощи строительного уровня дно и стенки ямы тщательно выравнивается;
  • На дно засыпается подушка из песка и гравия, которая выполняется по общим правилам. Оба материала выкладываются послойно, с обязательной проливкой песка водой для уплотнения;
  • В это же время организуют дренажную систему, исполнение которой зависит от близости грунтовых вод. В некоторых случаях можно обойтись обустроенными дренажными канавами, закрытыми поверху геотекстилем, но чаще всего требуется изготовление целой системы из труб, которые укладываются в слой щебня с уклоном от дома;
  • Поверхность подушки и дренажа накрывается гидроизоляцией, в крайнем случае можно использовать плотную полиэтиленовую пленку;
  • Делаем опалубку из деревянных досок или специальных щитов, которые можно купить в строительном супермаркете. Такие щиты избавят геометрию фундамента от деформаций и перекосов;
  • При монтаже тщательно выверяем вертикальность установки и перпендикулярность углов.

Укладка арматуры и заливка бетоном

Выполняют армирование будущего фундамента, при этом используются способы, несколько отличающиеся от укрепления ленточного основания:

  • Так как монолитная плита испытывает все возможные нагрузки как продольные, так и поперечные, то используемая арматура должна быть ребристой и укладываться крест-накрест;
  • При этом толщина используемых прутков должна быть не менее 12-16 мм. Это в случае применения обычной металлической арматуры, при использовании стеклопластика диаметр прутков колеблется в пределах 8-12 мм;
  • В зависимости от высоты фундамента выполняется один-два слоя укрепляющих сеток с размером ячеек 20х20 см, располагающихся на расстоянии не менее чем 5 см от той или иной поверхности;
  • Связку арматуры необходимо проводить стальной проволокой, сварка в этом случае неуместна, так как прочностные характеристики могут быть снижены благодаря провариванию металла;
  • Заливается бетон марки не ниже М300-350 с утрамбовкой по всей площади фундамента при помощи виброплощадки. Так как материала для заливки, которая выполняется за один раз, потребуется довольно много, для приготовления раствора будет нужна бетономешалка;
  • Кстати, для того чтобы правильно рассчитать количество необходимого бетона можно воспользоваться специальным калькулятором.

Есть еще один тип монолитного фундамента, где плита играет роль пола для подвала. У нас такой вариант используется довольно редко в силу своей высокой цены и сложности в изготовлении.

Зато такое основание выдерживает нагрузку дома сложной конструкции и высотой до 3 этажей.

Вернуться к оглавлению

Мелко заглубленный монолитный фундамент

Более распространен в частном строительстве, так как его выполнение не требует большого количества земляных работ, основная часть фундамента будет находиться над землей.

Все, что необходимо это снять верхний слой почвы и вместо него изготовить подушку из гравия и песка.

В принципе, дальнейшее изготовление фундамента выполняется, как и в варианте с глубоко заглубленным, за некоторыми исключением:

Все остальные работы выполняются аналогично другим монолитным основаниям.

proekt-sam.ru

Фундамент монолитный столбчатый на пучинистых грунтах

Фундаментом считается основополагающая часть любого здания. Выбор вида подошвы существенно затрагивает и бюджет строительства, так как на работы нулевого цикла уходит около 20-30% от всей закладываемой в него суммы. Если будущее здание — достаточно легкое сооружение, то можно ощутимо снизить финансовые растраты, построив наиболее простой вид основы — столбчатый фундамент.

Виды столбчатого фундамента.

Его преимущества очень полезны для самостоятельной постройки:

  1. Строить такой столбчатый монолитный фундамент обойдется в разы дешевле любого другого варианта опоры. Ощутимая экономия стройматериалов, а также времени по сравнению с ленточным фундаментом — приблизительно в 2 раза.
  2. Столбчатый монолитный фундамент по технологии имеет простую конструкцию, доступную для понимания даже того человека, который далек от строительства.
  3. Для того чтобы построить столбчатый монолитный фундамент, не обязательно присутствие помощников. Со всей работой вполне реально можно справиться самостоятельно.

При всей выгоде столбчатого фундамента следует понимать, что подобный вариант подходит не для каждой конструкции.

Опираться в своем выборе следует только на четко выверенные расчеты и подсчеты всех допустимых мыслимых нагрузок на будущую подошву. И здесь должна учитываться не только легкость возводимого сооружения, но и грунтовые помехи.

Устройство монолитного столбчатого фундамента

Схема армирования столбчатого фундамента.

Столбчатый фундамент обычно представляет собой ряд из нескольких столбов, на которые происходит опора коробки здания. Они помещаются на расстоянии 1,5-3 м друг от друга, в обязательном порядке должны фиксироваться точки пересечения внешних и внутренних стен.

Изготовление столбчатого фундамента кроме защиты от воды требует правильной установки столбов на гидравлическую подушку.

Это может быть монолитная или сборная железобетонная плита. Она служит обычно дополнительной опорой, которая препятствует сильному проседанию почвы.

Монолитный столбчатый фундамент выливают из армированного бетона при помощи специальной формы, например, опалубки и трубы. Это наиболее долговечный тип основы, который получается благодаря своей однородной структуре, не имеющей швов.

Глубина столбчатого фундамента зачастую определяется исходя из результатов, полученных путем геологической разведки участка. Тип выбранной почвы, высота грунтовых вод и уровень промерзания грунта являются основными данными, которые позволяют любому с умом подойти к обустройству нужной подошвы любого вида.

Схема устройства опорных столбов из дерева.

В зависимости от подобранной глубины столбчатого фундамента он имеет два типа: мелкозаглубленный и заглубленный.

Для того чтобы установить мелкозаглубленный столбчатый фундамент, будет достаточно опустить столбы в землю приблизительно на 40-75 см. Такой подход допускают только земляные участки с песчаным, крупнообломистым и скальным типами почвы, а также низким уровнем подземных вод (ниже уровня промерзания на 50 см).

Глубина заглубленного столбчатого фундамента очень часто доходит до 1,7-2 м, а это на 30-50 см ниже отметки промерзания грунта. Такие меры считаются вынужденными для глиняных водонасыщенных почв, в том месте, где очень интенсивны силы пучения.

Вернуться к оглавлению

Стабильный столбчатый фундамент

Как сделать столбчатый фундамент стабильным именно на пучинистых грунтах? Ведь слишком легкая конструкция не может особо противостоять выталкивающим силам: столбы со временем будут медленно, но верно вытесняться из почвы, тем самым вызывать деформацию сооружения. Для борьбы против сил пучения обычно используют заостренную немного к верху конструкцию тумб (конус либо параллелепипед), что дает возможность увеличивать площадь их опоры и предотвращать выталкивание. В дополнение к этому боковины подобных столбов обмазывают специальной смазкой, чтобы облегчить касательные движения почв во время обычных сезонных встрясок.

Для стабильного грунта используют круглое или прямоугольное сечение столбцов, которые установлены на специальной гидравлической подушке. Простота такого устройства и его дешевизна — это неоспоримые причины популярности именно таких столбчатых фундаментов.

Вернуться к оглавлению

Технология строительства фундамента столбчатого монолитного типа

Как сделать столбчатый монолитный фундамент при помощи съемной опалубки? Монолит всегда считался самой надежной, прочной основой для любого типа здания, поскольку поставить столбчатый фундамент из цельного железобетона — это наиболее дешевый способ.

Обычно начинающие строители пользуются следующей последовательностью строительных работ:

Схема столбчатого фундамента.

  1. Очищение выбранного участка от мусора, подготовка рабочей зоны. Земельный участок освобождается от зарослей и хлама, верхний мягкий слой земли срезается приблизительно на 5-10 см.
  2. Разметка ям под тумбы, их рытье. Необходимо четко определить месторасположение каждой ямы, произвести подготовку ориентира для определения одинаковой нужной высоты столбов. Особенно внимательно следует сверить глубину отверстий. Не стоит пытаться делать разбивку на глаз, лучше использовать специальные измерительные инструменты (прямоугольник, рулетка, теодолит и строительный уровень). К ширине всех сторон подножки столба добавляется припуск примерно по 20 см для корректного установления опалубки для столбчатого монолитного фундамента. Глубина ям должна быть тоже с запасом, который позволит уложить дренажную и гидравлическую подушки.
  3. Укладывание дренажной подушки. На самое дно ям укладывается 10-20 см песка, 5 см щебня. Эти слои тщательно утрамбовываются. Дренажная подушка всегда служит для быстрого отвода вод от основания фундамента. Поверх ее накрывают слоем гидроизоляции, желательно внахлест.
  4. Установка опалубки, формирование гидравлической подушки. Гидравлическая подушка — подставка под фундамент, которая увеличивает площадь опоры столба. Чтобы правильно ее сформировать, устанавливают невысокую опалубку (приблизительно 15-20 см). Ширина ступеней на 20-35 см больше ширины столбов. Для ускорения строительных работ при формировании такой подушки чаще всего применяют стеновые железобетонные блоки размером 0,2×0,2×0,4 м, чтобы избавиться от вынужденной остановки для набора прочности и надежности бетонной заливки. Затем устанавливают опалубку для столбцов с подпорками, чтобы избежать вытекания раствора.
  5. Закладывание арматуры. Прутья устанавливаются непосредственно на гидравлическую подушку. Они должны быть длиной на 10-15 см короче самой расчетной высоты столбов. Это создает защиту от коррозии, повреждений и выдавливаний из бетонной основы. Можно уложить прутья в залитую на 2/3 бетоном тумбу.
  6. Заливание бетона. Бетонный раствор заливают по 20-25 см и тщательно прессуют, чтобы убрать случайные пустоты и пузырьки воздуха. Для тумб применяют тяжелый бетон марки В15-25. Нужную смесь готовят из цемента марки М300, щебня 20-35 мм, мелкого речного песка, воды.

После формирования столбов его покрывают слоем рубероида. И уже спустя неделю опалубку снимают. Около месяца тумбы нельзя нагружать. Рекомендуется тщательно увлажнять их поверхность до нескольких раз в день. После чего столбы гидроизолируются, утепляются и оштукатуриваются.

moifundament.ru

Фундамент столбчатый на сваях: монолитный свайно-растверковый


Свайно-столбчатый фундамент – один из самых популярных видов основания, используемых в частном строительстве. Благодаря экономности используемых средств, прочности и наличию ростверка,  а также возможности справиться с работами самостоятельно, пользователи отдают предпочтение именно этой технологии. Однако нужно учитывать серьезные трудовые и временные затраты, кроме того, знать все нюансы технологического процесса обустройства.

Столбчатый фундамент: определение, типы

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт. Столбы могут быть прямоугольного, круглого сечения, выполняться из таких материалов, как:

  • монолитный железобетон;
  • полнотелых кирпичей;
  • бетона тяжелых марок;
  • бутовых и бутобетонных смесей.

Прочностью и надежностью отличаются железобетонные опоры. Их рекомендовано использовать в тяжелых грунтах, имеющих склонность к пучению, а также там, где уровень водоносных слоев достаточно высок. Остальные типы опор, как правило, скрепляются бетонными лентами, прочность основания в этом случае уступает монолиту.

Важно! В обязательном порядке рекомендуется монтаж столбов в углах строения, местах примыкания стен и простенков.

Отличительной особенностью свайно-столбчатого основания является разновидность грунтов и глубина пробивания шурфов при обустройстве. Если только столбчатая основа применяется на грунтах с нормальной несущей способностью, глубина залегания определяется точкой промерзания, то свайные основания можно делать на нестабильных, насыщенных влагой грунтах, с невысокой несущей способностью. Таким образом, свайно-столбчатый фундамент показан для строительства зданий на любых типах грунтов (кроме скальных и каменистых), средней или средне-нормальной несущей способности. Сваи прекрасно «пройдут» нестабильные грунты и перераспределят нагрузку строения на более плотные слои.

Столбчато-свайные основания с ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

Рекомендуем к прочтению:

  1. предотвращения подвижек горизонтальных столбовых свай;
  2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Важно! Ростверковый монолитный тип основания на сваях рекомендован для строительства зданий из материалов штучного порядка: кирпича, блоков.

Для строительства применяются два типа: с высоким или низким ростверком.

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

  1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
  2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
  3. Выполняется основание для опалубки. Делать это можно двумя способами:
  • если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
  • если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

Совет! Беря в качестве основания песок, его необходимо чем-то покрывать, например, пленкой, в которой есть прорези под столбы. В противном случае цементное молочко пропитает песок вместо того, чтобы оставаться в бетонной смеси и придавать нужную прочность. Кроме того, песчаный бруствер, пропитанный цементным молоком, плохо подвергается разрушению, и убрать его будет сложнее.

  1. При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.
  2. После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

Важно! Арматура сечения более 14 мм не рекомендуется, так как такие пруты хуже работают в связке с бетонными смесями.

  1. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Рекомендуем к прочтению:

Важно! Отмостка никоим образом не должна иметь жесткую связку с ростверком, а наоборот, оставлять достаточно места для смещения относительно ростверкового монолита (вверх-вниз) при проявлении морозного пучения грунта.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Важно! Чтобы предотвратить подсос влаги из грунта, свайный фундамент нужно гидроизолировать. Подходит обмазочная битумная мастика, рулонные материалы или можно использовать комбинацию способов. При этом изоляция столбов показана при использовании свай из железа. Бетонные столбы влаги не боятся, как и бутовые, а вот кирпичные столбовые сваи лучше сразу делать только на сухих грунтах. Можно попробовать пропитать кирпич специальным составом, но стоит это довольно дорого, намного дешевле изначально определить влажность грунтов и отказаться от кирпича, если насыщенность почвы водой выше среднего уровня.

Преимущества и недостатки основания

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции

Вне зависимости от типа, свайный столбовой фундамент обладает следующими достоинствами:

  • Высока скорость монтажа;
  • Возможность обустройства на любых грунтах, при этом монолитный пояс ростверка предохранит подвижку свай на пучнистых, нестойких почвах;
  • Выполнение работ своими руками без привлечения специальной техники;
  • Хорошая финансовая экономия.

Недостатки основания на сваях:

  1. Необходимость особенно тщательных и точных расчетов количества свай, массы строения для обеспечения длительности эксплуатации;
  2. Невозможность обустройства на скальных и каменистых грунтах;
  3. Необходимость гидроизоляции, особенно это касается свай, выполненных из металла.

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции. Поэтому все большее количество частных застройщиков склоняется в пользу данной технологии строительства, а подробное изучение советов и соблюдение основных пунктов позволит получить прочный и качественный фундамент, на котором дом простоит не один десяток лет.

kakpostroitdomic.ru

Как сделать столбчатый фундамент с ростверком

Виды столбчатого фундамента

Виды столбчатого фундамента по типу материала:

  • Блочный;
  • Кирпичный;
  • Бетонный;
  • Бутобетонный;
  • Железобетонный.

Как залить столбчатый (монолитный) фундамент с ростверком

  1. Разметка.
  2. Землеройные работы. Большие ямы роются экскаватором, малые – руками (не в прямом смысле). При глубине менее 1 м опалубка не требуется. Глубина более 1 м нуждается в дополнительных стенках под бетонирование. Для этого ямы копаются с откосом, чтобы можно было установить опалубку и распорки.
  3. При глубоких ямах требуется песчаная подушка. Для этого ямы роют на 20-30 см глубже.
  4. Установка опалубки с досками толщиной 3-4 см. Опалубка должна быть выше уровня заливки бетона. Если в виде опалубки используются трубы диаметром от 10 см и более, то они остаются в земле вместе с фундаментом.
  5. Армирование столбов в продольном направлении диаметром 10-14 мм. Для увеличения жёсткости арматуры используются перемычки с шагом около 20 мм (6-милимметровая проволока подойдёт). Чтобы связать в будущем каркас столбов с ростверком, стержни арматуры должны выступать выше уровня фундамента на 10-20 см.
  6. Послойная заливка бетона (по 20-30 см). После каждого слоя нужно уплотнить бетон вибратором. Заодно и лишний воздух удалится.
  7. Снятие опалубки, устройство гидроизоляции (мастика, рубероид, битум), засыпка земляных ям;
  8. Возведение ростверка производится таким же методом (опалубка, армирование, заливка бетона). Главное – хорошо закрепить его на столбах фундамента, чтобы бетон не вытекал сквозь щели.
  9. Снятие опалубки и устройство гидроизоляции ростверка.

Поскольку столбчатый фундамент в итоге находится выше уровня земли, то между столбами делают забирку для предотвращения попадания в фундаментную зону осадков и грязи. Забирка делается, как правило, из кирпича на бетонную стяжку. Во время кирпичной кладки не забудьте про отверстия для коммуникаций.

Если вы строите столбчатый фундамент из блоков, то у них должны быть размеры 20x20x40 см. Для каждого столба блочного фундамента создается уширенное основание из 4-х блоков. Между собой блоки должны быть надёжно скреплены раствором.

Дальше больше!

gold-cottage.ru

Столбчатый фундамент своими руками: пошаговая инструкция и совет

Данный материал посвящен заливке столбчатого фундамента своими руками с пошаговой инструкцией. Сразу уточним, что такая конструкция состоит из столбов, которые устанавливаются в местах соединения внутренних перегородок здания и по его углам. Такие основы часто встречаются при строительстве каркасных, деревянных или пеноблочных домов, а также других хозяйственных помещений (бани, летние кухни, сараи), имеющих небольшой вес.

Столбчатый фундамент

Технология их создания достаточно проста, поэтому даже новичок сможет установить столбчатый фундамент своими руками, не прибегая к помощи профессионалов. Мы расскажем начинающим строителям, как проделать все этапы, а поможет нам в этом пошаговая инструкция.

Разновидности

Для начала отметим, что опорно столбчатый фундамент можно квалифицировать по нескольким параметрам. Итак, по способу изготовления он может быть:

  • монолитный – то есть созданный из бесшовных бетонных столбов, усиленных арматурой;
  • сборный – состоящий кирпичей, камня или железобетонных блоков;
  • деревянный – состоящий из деревянных столбов, вкопанных в землю.

Монолитный фундамент более прочный, в то время как сборный устанавливается гораздо быстрее, в остальном же область их применения и функции одинаковы. На длительность эксплуатационного периода основы непосредственно влияют параметры заглубления, рассчитанные с учетом особенностей почвы. Относительно глубины закладки фундамент может быть:

  1. Заглубленный. Монтируется на 0,5 м ниже зоны промерзания грунта, рекомендуется для глинистой почвы с повышенной влажностью.
  2. Мелкозаглубленный. В данном случае столбы устанавливают в землю на глубину от 40 до 70 см. Такая разница зависит от состава грунта и итоговой массы возводимого здания.
  3. Незаглубленный столбчатый фундамент. Состоит из коротких опор, расстояние между которыми составляет 1-2м.

Поэтапная инструкция

  1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
  2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
  3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком – железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

  • ширина углублений равна 40 см;
  • в ямы слоями засыпается гравий и песок;
  • устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

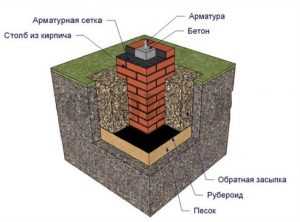

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

  1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
  2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
  3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Полезные советы и сфера применения

Мелкозаглубленный столбчатый фундамент является отличным вариантом для возведения легковесных построек, которые создают минимальное давление на грунт.

При монтаже бань и сараев можно не усиливать опоры арматурой и не подсыпать перед их установкой бетонную подушку.

Блочная основа не подходит для строительства тяжелых, а тем более многоэтажных домов, высота и размеры которых достаточно внушительны. Она не нуждается в укладке гидроизоляционного материала, поэтому идеально подойдет для возведения хозблоков. Для создания основы каркасных домов лучше отдавать предпочтение асбестовым или металлическим трубам, однако нельзя забывать об их армировании и бетонной подушке.

Ростверковый столбчато-ленточный фундамент достаточно сложен в реализации, так как состоит из двух различных этапов, кардинально отличающихся между собой. Изначально в пробуренные скважины устанавливаются столбы и укрепляются арматурой. Если правильно выполнить этот процесс, то каждая свая способна выдержать нагрузку в 10 т. Затем приступают к заливке ленточной основы, на которую и будет опираться будущая постройка. К слову, возводить стены можно будет не ранее чем через месяц, после того как раствор высохнет и монолитный слой приобретет необходимую прочность.

Столбчато-ленточный тип

Чтобы избежать ошибок и неприятностей в процессе работы, а технология строительства была полностью соблюдена, специалисты советуют уделить особое внимание анализу и расчетам, а именно:

  • определить глубину закладки;
  • выяснить состав грунта, глубину протекания грунтовых вод и точку промерзания почвы;
  • рассчитать вес будущей постройки и ее нагрузку на почву;
  • определить климатические особенности региона.

Если вы стали обладателем участка с пучинистой почвой, новострой желательно ввести в эксплуатацию за один сезон, иначе он может деформироваться в холодное время года.

Начинать строительство лучше по весне, когда грунт полностью оттает, да и проводить работы будете в теплый сезон. В ходе их проведения следите за тем, чтобы в траншею не попала вода.

Очень надеемся, что наш материал помог вам разобраться в строительстве основ под дома, бани, беседки, вы отметили для себя все плюсы такой конструкции и теперь сможете возвести опорно столбчатый фундамент своими руками.


domzastroika.ru

Монолитный фундамент столбчатый – Устройство монолитных столбчатых фундаментов — особенности, разновидности

Добавить комментарий

Ваш адрес email не будет опубликован.
