Местная вытяжная вентиляция: устройство, типы и характеристики

Содержание статьи:

Местная вентиляция – разновидность системы, в которой обеспечивается подача воздушной смеси в определенную точку помещения – приточная вентиляция, или вывод наружу загрязненной воздушной смеси от места образования вредных выделений – система вытяжного типа действия.

Система приточного типа осуществляет подачу предварительно очищенного и нагретого воздуха, вытяжная удаляет воздушную смесь с определенного места в помещении, где наблюдается самая высокая концентрация вредных частиц в воздухе.

Самым простым примером местной вентиляции является обычная кухонная вытяжка, которая удаляет воздух с пространства над плитой. Чаще всего подобные вентиляционные системы используются в помещениях промышленного типа, но и в жилых встречается не так уж и редко.

Где требуется местная вентиляция

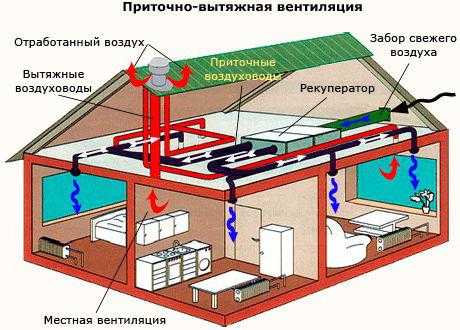

Принцип действия местной вентиляции на кухне

Система, осуществляющая вывод наружу использованного воздуха, должна быть установлена в любом доме. В особенности ее наличие требуется в тех комнатах, внутри которых скапливаются различные запахи, дым, газы, частицы пыли и прочего. К примеру, владельцам частных домов, где присутствует встроенный гараж, важно позаботиться о наличии функциональной и эффективной системы воздуховодов, вместе с которыми установлено устройство, обеспечивающее принудительную вытяжку воздуха. Если же об этом не позаботиться, отработанные газы будут проникать в жилую часть помещения и через двери, и даже сквозь стены помещения.

Местная вентиляция должна быть и на кухне, поскольку в любом помещении такого типа всегда скапливаются различные запахи. Хотя многие из них достаточно приятные, но постоянное их присутствие совсем не к месту. Именно поэтому вентиляция местного типа в такой части дома – важное условие комфортности кухни.

Еще одно помещение в доме, которое нуждается в наличии качественной системы вентиляции – ванная. Без устройства вывода воздуха стены этой комнаты вместе с потолком в самом скором времени покроются плесенью.

Не стоит также забывать и о такой части дома, как санузел. Воздухообмен там требуется многократный, тем более, если он отделен от ванной и имеет очень ограниченное пространство.

Что такое местная вентиляция

Местная вентиляция на производстве

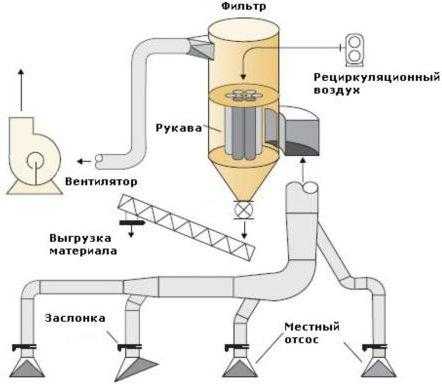

Местная вентиляция, работающая с вытяжкой – тип устройства, которое обеспечивает быстрый вывод использованного воздуха и любых загрязнений прямо с места их возникновения. Подобные устройства незаменимы, когда часть помещения, где появляются вредные частицы, локализовано, необходимо препятствовать распространению их на остальное пространство комнаты.

Местная вентиляция такого типа дает возможность улавливать и оперативно выводить те или иные типы выделений – задымленность, пыль, газы, лишнее тепло, выделяемое в процессе работы определенного оборудования. Функционирование вентиляции подобного вида обеспечивает достижение хорошего эффекта, это защищает дыхательную систему всех тех, кто находиться внутри. Вместе с этим объем выводимой системой воздушной смеси – совсем незначительный.

Типы местных систем вентиляции

Вентиляция местного действия, применяемая в наши дни в помещениях разного предназначения, достаточно разнообразна.  Это объясняется задачами, что выдвигаются к системе, а также некоторыми особенностями ее функционирования.

Подобный тип вентиляционных систем делится на категории по некоторым признакам:

  • вытяжного и приточного типа – зависимо от предназначения;
  • зависимо от зоны действия – локального и общеобменного типа;
  • способ осуществления вывода воздушной смеси – естественные или механические;
  • конструкционные особенности – бесканальные и канальные.

Характеристики вентиляции

Эффективность естественной вентиляции определяется скоростью ветра снаружи, а также температурой. Вследствие этого такая система не всегда имеет возможность обеспечить надлежащий уровень воздухообмена.

Поэтому там, где существует необходимость быстро вывести определенное количество воздушной смеси, а на ее место подать столько же свежей, часто применяется местная вентиляция с механическим типом работы. При использовании такого устройства в нужное место приводиться свежий воздух заданной влажности и температуры, полностью отвечающим необходимым нормам и требованиям.

Вытяжная вентиляция выводит некачественный воздух даже на большие расстояния, прежде чем попасть в атмосферу смесь поддается очистке.

Если есть необходимость, приточные и вытяжные системы в автоматическом режиме включаются и выключаются в заданное время, что и сделало применение их на производстве очень удобным.

Механические системы очистки воздуха для передачи его на расстояния оснащены некоторыми важными компонентами:

  • вентиляторами и электромоторами, что обеспечивают передачу смеси;
  • нагревателями и улавливателями пыли для проведения требуемой обработки смеси;

В результате этих свойств, вытяжные устройства подразумевают достаточно высокие энергетические затраты. Но подобные системы оперативно удаляют и подают воздушную смесь в локальные зоны в любых условиях. Если есть необходимость, воздушная смесь поддается некоторым типам дополнительной обработки – повышению влажности, охлаждению или нагреванию, очистке.

Местная система вытяжного действия

Вытяжная местная вентиляция

Наибольшую эффективность вентиляция местного действия, которая обеспечивает вывод загрязненной воздушной смеси, имеет тогда, когда место, где выделяются любые загрязнения, полностью локализовано. При этом обычно требуется не допустить дальнейшее распространение загрязненной воздушной смеси по остальному пространству.

Вытяжная система очистки воздуха местного действия чаще используется на производстве, где эффективно и качественно отводит всевозможные вредные частицы из воздуха: задымленности, газы, обычную пыль, а также тепло от работающих устройств. С целью удаления подобных веществ используются местные отсосы – разновидности укрытия, что могут иметь вид кожухов для той или иной техники, зонтов, шкафов и тому подобного.

Главными требованиями, выдвигаемыми к такому оборудованию, являются следующие:

  • место, в котором образовываются выделения, максимально укрытое;
  • местный отсос имеет продуманную конструкцию, благодаря чему его использование не мешает функционированию оборудования;
  • все загрязнения от места своего выделения следует выводить в том же направлении, в каком происходит естественное их движение: пары высокой температуры – вверх, пыль – вниз;
  • прежде чем вывести отработанную смесь в атмосферу, местная вентиляция должна очистить смесь.

Самым сложным вытяжным оборудованием считается то, которое обеспечивает повышенную степень очистки отработанного воздуха от пыли и всех остальных загрязнений.

Местная вентиляция такой разновидности отличается высокой эффективностью, поскольку обеспечивает удаление вредных веществ прямо с мест их выделения и образования, не давая им возможность распространиться по всему пространству помещения. Поскольку большинство вредных веществ, что выделяются в воздушную смесь, отличаются значительной концентрацией, при относительно незначительном объеме выводимого воздуха достигается неплохой гигиенический эффект.

Однако следует отметить, что подобные системы далеко не всегда способны качественно решать свои задачи.

Так будет, к примеру, если загрязнения распределены на большом объему пространства, если подача свежей воздушной смеси в отдельные зоны не обеспечивает требуемых параметров воздуха, если работы, подразумевающие выделение загрязняющих воздушную смесь веществ, ведутся одновременно на большой территории.

Разновидности местных отсосов

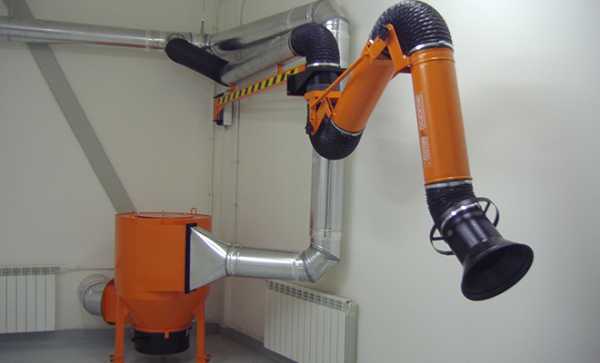

Одна из основных разновидностей такого типа вытяжного устройства – местный отсос. На данный момент существует несколько типов подобной техники.

Полуоткрытый отсос – чаще всего в качестве такого оборудования используются вытяжные шкафы, иногда – вентилируемые камеры.

Такие устройств могут обеспечивать самое быстро и эффективное удаление мелких частиц из воздуха при небольшом его расходе. Существует несколько видов подобных отсосов. Для вывода веществ из воздуха при повышенной влажности, а также с высокой температурой используются оборудование с вытяжкой, расположенной в верхней части устройства. Оснащенные нижним забором воздушной смеси шкафы применяются для вывода «тяжелой» воздушной смеси. Портативные устройства, где забор воздушной смеси осуществляется со стороны, применяются в основном для вывода пылящих типов загрязнений.

Открытые приспособления – вытяжная конструкция, расположенная за источником образования загрязнений. На данный момент самыми распространенными устройствами подобной категории являются боковые отсосы и зонты вытяжного типа.

Боковой отсос

Боковое устройство забора воздуха применяется в том случае, когда требуется иметь доступ к источнику выделения загрязняющих веществ со всех сторон. Зонты вытяжного вида – один из наиболее простых типов такого оборудования. Устанавливаются они в таких местах, где выделяющиеся загрязнения самостоятельно понимаются вверх. Неплохая эффективность оборудования этого типа достигается благодаря значительным объемам удаляемой воздушной смеси.

Закрытый воздухозаборник имеет вид большого чехла, где есть специальные отверстия, сквозь них внутрь оборудования поступает воздух вместе с загрязняющими веществами.

С учетом всего вышесказанного, можно с уверенностью утверждать, что вытяжная вентиляция местного действия – прекрасный способ быстро и качественно удалить загрязненную воздушную смесь из локализованного места, не допуская ее распространения на остальную часть помещения. При этом удаленный воздух заменяется таким же количеством свежего.

Из-за своих особенностей подобный тип систем очистки воздушной смеси предназначен для использования в первую очередь на производстве, но иногда такую вентиляцию можно встретить и в жилых помещениях.

strojdvor.ru

Местная вентиляция вытяжная: назначение, применение, принцип работы

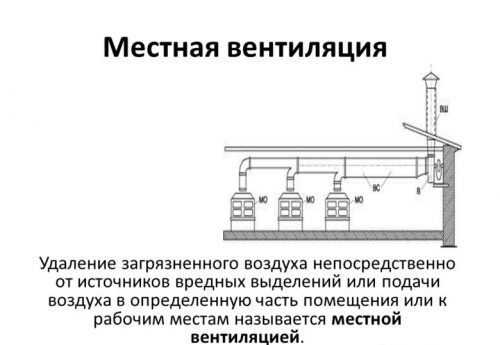

Основное назначение местной вентиляции – обеспечить воздухообмен в отдельной части помещения. Отельные устройства служат вытяжками, а другие – приточными системами. Но, для получения желаемого эффекта, в каждом из случаев, следует провести расчет местной вытяжной вентиляции.

Местная вентиляция обеспечивает воздухообмен в части помещения

Локальная вентиляция чаще всего обеспечивает удаление вредных веществ, содержащихся в воздухе. Поэтому ее предварительный расчёт является основой работоспособности всей системы. К тому же, правильно подобранное оборудование позволяет безопасно находиться человеку в определенном рабочем месте.

Области применения схем местной вентиляции в домашних условиях

Местная вытяжная вентиляция является важной частью любого жилого и нежилого помещения. Она позволяет избавиться от неприятных запахов, дыма, газообразных токсичных веществ, обеспечивая свою обслуживающую точку (место), очищенным воздухом. Принцип работы ее прост. При помощи естественных физических явлений в виде тяги или этой же силы, вызванной искусственным путем (при помощи вентиляторов и т.д.), происходит удаление определенного объема воздуха с рабочего пространства.

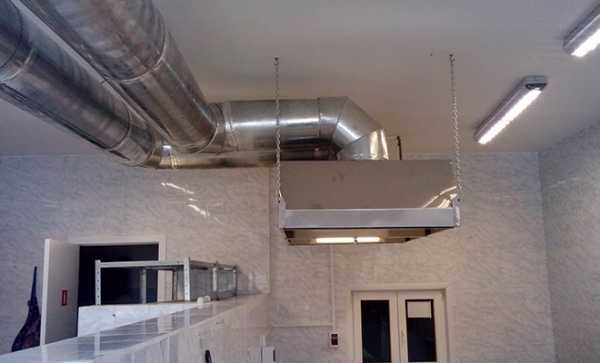

Самый простой пример локальной вентиляции в квартире – кухонная вытяжка. Она обеспечивает удаление вредных концентрированных веществ, возникающих в результате приготовления пищи. Другой пример – вытяжка в ванной. В квартирах и обычных частных домах, локальные устройства являются незаменимыми «борцами» с лишней влагой, пылью и запахами. Кроме личной пользы для здоровья людей, применяемое оборудование способствует увеличению срока службы отдельной мебели, техники и строительных материалов.

Еще одним примером применения вентиляции является оснастка ею в гараже. Такому помещению следует обеспечить максимально благоприятные микроклиматические условия для хранения личного транспортного средства. Из-за сезонной разницы температур, на внутренних стенках и мебели в гараже образовывается конденсат. Именно он несет первоочередную угрозу в виде коррозии металлических поверхностей и деталей, образования плесени на бетонных поверхностях и гнили на деревянных полках, мебели и др.

Общее представление о местной вентиляции и ее основные типы

Местное проветривание обеспечивается за счет естественной или искусственной тяги, образованной при помощи приточных и вытяжных устройств. То есть, хорошим примером таких процессов является вентиляция в квартире многоэтажного дома. Такие устройства устанавливают над ванными и кухонными плитами. Применение того или иного оборудования может отличаться, в зависимости от его типа. Для производственного цикла также существуют отдельные аппараты, которые утилизируют загрязненный воздух из отдельных, локальных зон.

Видов местных вентиляционных систем несколько. Все они отличаются по нескольким признакам, зависящим от области применения, типа, и даже предназначения. Основные виды местной вентиляции по своему предназначению – вытяжные и приточные. И те и другие, разделяются на такие разновидности:

  • локальные и общеобменные – по зоне действия;
  • естественные и искусственные – по методу притока и вывода воздушных масс;
  • канальные и бесканальные – по конструкционным особенностям.

Местная приточная вентиляция, как и вытяжка, может быть естественной или искусственной. К естественной вентиляции относятся, вентиляционные отверстия или каналы, которые подают свежий воздух в отдельную зону при помощи простых законов физики.

Такая система местного пользования обеспечивает определенное пространство притоком воздушных масс, вызванных атмосферными явлениями – силой ветра, температурой воздуха, атмосферным давлением и показателем влажности.

Из-за того, что вентиляционная оснастка может оказаться неэффективной при определенных погодных условиях, часто применяется искусственная тяга при помощи вентиляторов и других устройств. Особенно важно применение такого оборудования, если основным назначением системы является удаление токсичных веществ, которые несут опасность для человеческого здоровья.

Местная вентиляция

Местная вентиляция в производстве

Одним из важных вопросов охраны труда в любом производственном цехе и на целом предприятии является общая и местная вентиляция. Особенно важны применяемые системы в отраслях металлургической, химической и легкой промышленности. Устройства местной вентиляции применяются на каждом рабочем месте, где процесс деятельности рабочего не проходит бесследно (образовывается дым, испарения, поднимается пыль и т.д.).

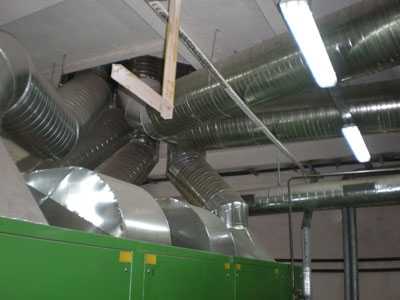

Вентиляция производственных помещений, оснащенная в отведенных местах, может проводиться при помощи:

  • воздушного душа;
  • завесы;
  • вытяжных зонтов;
  • отсасывающих панелей;
  • отсосов;
  • вытяжных шкафов.

К разновидности приточной системы относят воздушный душ и оазис. Такие устройства локального назначения позволяют подавать чистый воздух в рабочую зону, обеспечивая человека необходимой безопасностью.

Существует и система под названием «оазис», подает воздушный поток не именно человеку, а в определенное пространство, которое отделено от остального производственного окружения специальными перегородками.

Вентиляция производственных помещений может быть и общей. Ее преимущество – обеспечение воздухообмена во всем здании или в его отдельном этаже. Местную же систему, характеризует локальное действие, на отдельную точку, зону или участок. Несмотря на более высокий КПД для производства, устройство общей системы воздухообмена уступает локальным установкам в целесообразности применения в рабочем процессе. То есть, первоочередное – это здоровье работника, который находится в условиях повышенной концентрации вредных химических газообразных веществ.

Вытяжные установки

Наиболее популярной системой среди вентиляционного местного оборудования является вытяжка. Такое устройство обеспечивает утилизацию загрязненной воздушной массы из обслуживающей зоны. Такие системы используются как на производстве, так и в домашних условиях. Одним из примеров домашнего оборудования, является кухонная вытяжка. На производстве, вариантов таких устройств несколько. Все они должны отвечать определенным требованиям, к которым относят:

  • Максимальную «укрытость» зоны работы. Загрязнения должны максимально быстро и беспрепятственно покидать рабочую зону.
  • Конструктивные особенности, позволяющие применять оборудование в наиболее удобном положении, которое не мешает рабочему производственному процессу.
  • Естественный вывод загрязнений. Пыль имеет свойство оседать вниз, поэтому ее следует утилизировать именно снизу. Газообразные загрязнения же распространяются с потоком воздуха, поэтому их лучше всего удалять сверху или со стороны.

Нельзя забывать и про то, что вентиляционное оборудование может иметь разные механизмы работы. Самые сложные обладают несколькими фильтрами очистки. Такая система не только удаляет загрязнения, но и фильтрует их, перед тем как вывести в атмосферу. Другие аппараты способны качественно очистить воздух при минимальных его расходах. К таким устройствам относят местные отсосы. Они бывают открытыми, закрытыми и полузакрытыми. Каждый тип отсосов обеспечивает необходимое удаление загрязнений при тех или иных работах.

Проведение расчетов необходимости применения того или иного локального вентиляционного оборудования в условиях производства «лежит на плечах» отдельных инженеров по технике безопасности и охране труда. Любому человеку, провести правильные расчеты без знания всех особенностей рабочего процесса будет очень сложно. К тому же,многие нормы и правила используются для условий работы отдельных отраслей промышленности.

Важные особенности расчетов местных вентиляционных систем

Эффективность местной вентиляции напрямую связана с предварительными расчетами, касающимися мощности используемого оборудования, определения подходящего местоположения под его установку и т.д. Иногда следует разбираться и в физических законах распространения энергии. Перед тем как рассчитать схему естественной вентиляции, следует знать, что:

  1. Вытяжка устанавливается только в верхней части помещения или отдельной зоны отдыха или работы. Связано это с тем, что образованная тяга должна захватывать пространство вокруг себя, чтобы вредоносные запахи и вещества не распространялись по комнате, цеху и всему зданию. Исключением являются аппараты, установленные над местами работы, которые могут находиться в любом удобном положении для качественного всасывания продуктов переработки.
  2. Естественная приточка воздуха подводится снизу. Расположение воздуховода в этой части пространства наиболее эффективно из-за распространения холодных воздушных масс уровнем ниже, чем теплых. Исключением является использование механических устройств, которые создают приток воздуха искусственным путем, независящим от положения приточного воздуховода.
  3. Работающим людям в опасной токсичной среде, следует обеспечить максимально быструю утилизацию вредоносного воздуха. Естественным путем этого достичь очень сложно. Поэтому, используют искусственные схемы.

К рассчитанному проекту местной вентиляции также могут подойти специальные автоматические системы, которые избавляют участия человека в процессе их работы. То есть, на производстве, работающим людям не нужно тратить собственное время на открытие вентиляционных решеток, включение привода вытяжки и другие действия. Автоматическая схема активизируется самостоятельно, когда установленные в устройство датчики уловят повышение температуры или влажности.

Существуют также приспособления, которые реагируют на резкие запахи. Такие установки являются незаменимыми в производственных условиях.

Расчет местной вентиляции также предполагает выбор максимально мощного оборудования, которое может быстро и качественно справиться с поставленной задачей. Особенно это касается механических установок. Мощности вентилятора должно быть достаточно для безопасного удаления продуктов переработки, выброшенных в воздух.

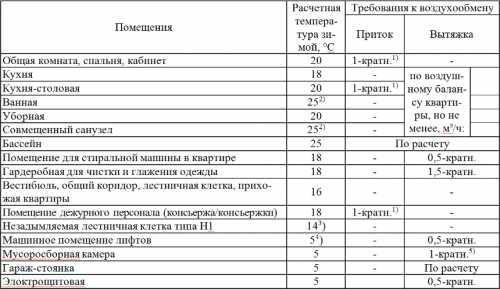

Требования к воздухообмену в разных помещениях

Расчеты местной вентиляции для жилых комнат

Для обычной вентиляционной системы важно и количество человек, которые находятся в отведенной рабочей площади. Рассчитаем объем обмена воздуха, в комнате 14 квадратных метров, на 2 человек. Такие условия схожи с обычным жилым помещением. Один человек расходует 20 кубических метров воздуха за час. То есть, на двоих – показатель следует увеличить на 2. Значит, 40 куб. метров приходится на 2 человек. Это и является необходимым значением дополнительного воздухообмена.

Для кухонных, а также туалетных вытяжек, производительность вентиляционных систем увеличивается в несколько раз. Для квартир, показатель до 500 куб. метров/ч является нормальным. Для частного дома, производительность вентиляции может варьироваться в пределах 1000-2000 куб.м./ч. Для кухонной вытяжки имеются собственные расчеты. Необходимую производительность можно рассчитать по простой формуле. Следует перемножить площадь кухни, ее высоту и коэффициент оборудования (для газовых плит он равен 20, а для электрических – 12).

Для получения максимально эффективного результата, который можно использовать для поиска подходящего оборудования для кухни, полученное значение следует округлить в большую сторону. То есть, если кухня имеет площадь в 10 кв. метров с высотой потолка 2,5 м. Производительность вентиляции будет равна 300 куб.метров (с электрической плитой) и 500 куб.метров (с газовой плитой). Производители электрических угольных вытяжек советуют учитывать также дополнительный коэффициент равный 1,3, который характеризует работу самого оборудования (переработку, фильтрацию и т.д.).

vozduhstroy.ru

Местная вытяжная вентиляция – системы и виды для помещений

Местная вентиляция — данная концепция воздухообмена в узкой доли здания, климат которого выделяется от единого всего общего воздуха. В таком случае этот тип вентилирования предусмотрен с целью установки в отдельности осматриваемом трудовом участке.



Местная вытяжная вентиляция

Её организуют с целью охраны организма трудящихся от перегрева и от переохлаждения. С поддержкой местной приточной вытяжной вентиляции (воздушных душей, завеса и прочих элементов). В узкой области формируют хорошое воздушное пространство, выделяющиеся с этих, которые существуют абсолютно во всем производстве.

Воздушные души применяют с целью уменьшения вредоносных веществ вплоть до возможной нормы. Так же снижения вредоносного воздействия теплоизлучения оснащения приборов, нарушающего обычный обмен тепла организма. Данная концепция необходима, в случае если такая система никак не способна гарантировать требуемых санитарно-гигиеничных обстоятельств работы в нужных участках.

Такой тип организуют у рабочих участков в жарких цехах (в основном где работают с металлами). Воздушный душ осуществляется передвижными правилами. В неподвижных местных вентиляционных установках воздушное пространство приходит с центробежным вентилятором согласно концепции главного прохода. Так же главные потоки воздуха обдувают участки более продолжительного присутствия работника у теплоизлучающего оборудования (обдувают туловище человека), ликвидируя перегревание организма.



Местная вытяжная вентиляция производственных помещений

Такая система считается самым подходящим оборудованием на производстве, в месте  где выплеск вредоносных элементов в воздух локализован. В это входит — чистка пыли, эссенция сварных паров, устранение сварного аэрозоля, устранение выпускаемых газов, устранение шлифующей пыли и прочее.

Данный тип индустриального сооружения дает возможность схватывать вредоносные выбросы и вовремя устранять их непосредственно от места их выделения. Помимо этого, то что грязное воздушное пространство не будет распространятся далее от места собственного создания, данный способ индустриальной вентиляции результативен ещё и тем, то что дает возможность исключить максимальное количество вредоносных элементов в числе устраняемого воздушного пространства.

Но, с целью соблюдения общепризнанных мерок сохранности рабочей среды, ещё заранее выброса в атмосферу, воздушное пространство с вредными элементами удаляется из промышленного помещения.Обязательно воздух заранее должен быть предварительно очищен от пыли и прочих пагубных элементов. Концепции, содержащие установленный период очищения, считаются более трудными при вытяжной вентиляции, так как учитывают поочередный монтаж некоторых фильтров.



Системы местной вытяжной вентиляции

Местные вытяжные системы, всегда крайне и очень результативны, таким образом дают возможность устранять вредоносные элементы напрямую с участка их создания либо выделения, никак не предоставляя им возможности перекинуться в помещение. Благодаря отводу существенного сосредоточения вредоносных элементов (газовы выделений, сильной пыли), как правило получается достигнуть отличного санитарно-гигиеничного результата в присутствии маленького размера устраняемой атмосферы.

Но также такие системы не имеют всех шансов разрешить абсолютно всех вопросов воздушного обмена. Никак без исключения вредоносных отделений, они имеют все шансы быть локализованы данными концепциями. К примеру, если вредоносные отделения рассредоточены в существенной большой доли участка, доставка воздуха в единичные помещения никак не смогут гарантировать нужные требование воздушной сферы. В таком случае если деятельность выполняется в целой площади участка здания, либо он связан с движениями и т.д.



Механическая вентиляция местная

Данный тип применяется в тех местах где мало естественной вентиляции. В механических системах применяются оснащения и оборудование (вентиляторы, фильтры, воздухонагреватели), разрешающие передвигать, чистить и разогревать воздушное пространство. Подобные системы имеют все шансы устранять либо отправлять воздух в вентилируемые участки никак не подвластно с обстоятельствами находящейся вокруг. В практике зачастую учитывают смешанную вентиляцию: естественную и механическую.



Устройство местной вентиляции

Приспособление этого вида точно увязывается с воздействием приточной общеобменной вентиляции, потока которой, восполняя устраняемый с производства воздух. Немаловажно никак не распространять вредоносные элементы в помещении. Если нету возможности устройства местной вытяжной вентиляции следует учитывать общеобменную. Устранение воздуха в данном случае выполняется с нижней области в высоте 0.5 — 0.7м от земли.

Работники в данном случае обязаны использовать предметы персональной обороны в согласовании с существующими инструкциями. Нужный воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, отталкиваясь от требования локализации воздуха и выделяющихся с источника создания. Необходимый объем воздуха в час выгоняемого из здания устанавливают по площади здания.



Расчет местной вытяжной вентиляции

Местную вентиляцию используют в абсолютно всех вариантах, в местах где совершается выделение вредоносных элементов в следствии исполнения технического хода, присутствие металлов, сварочных работ, литейная деятельность, красочные работы.

Устранение вредоносных элементов возможно реализовать с поддержкой разных газопылеприемников, находящихся в оснащении либо на трудовом участке, в таком месте где совершается акцентирование вредоносных элементов (либо с поддержкой отсосов, интегрированных в спецоборудование либо в единичные его компоненты).

Расчет вытяжных зонтов:

Размер атмосферы, выгоняемого вытяжным зонтом, устанавливают согласно формуле

L = а-б-V-3600м³/ч

а и б – размеры зонта в плане м;

V – скорость выгоняемого воздуха в плоскости разреза согласно кромке зонтика (отверстие зонта), обычно V принимается с 0,5 вплоть до 1,5 м/с в связи с системой зонта.

Единые условия защищенности: темп выгоняемого воздуха с целью вытяжных кожухов разливательных конвейеров  литейных конвейеров принимаются 4 м/с, галтовочных барабанов в цапфе до 24 м/с, наждачных станков 30% от окружной скорости, но не менее 2 м/с на мм диаметра круга.



vent-vozduh.ru

Лекция №3. Местная вытяжная вентиляция

13

План

3.1Общие положения

3.2Требования, предъявляемые к местным отсосам

3.3Классификация местных отсосов

3.4Местные отсосы открытого типа

3.1 Общие положения

Для борьбы с выделяющимися в воздух производственных помещений парами и газами вредных веществ, а также пылью наиболее эффективно применение местной вытяжной вентиляции. Высокая эффективность местных систем определяется максимально высокой концентрацией вредных примесей в удаляемом воздухе.

Напротив, распространение вредности по всему объему помещения способствует уменьшению концентрации вредности, увеличивая воздухообмен необходимый для удаления выделившийся вредности, и ухудшая состояние воздушной среды в рабочей зоне помещения, даже не расположенной вблизи мест выделения вредностей.

Удалять загрязненный воздух у места выделения вредности можно, устраивая укрытия у агрегата, причем вытяжка из-под укрытия может быть как естественной, так и механической.

Чистый приточный воздух следует подавать в отдалении от источников вредных выделений, т.е. приточный воздух должен всегда подаваться в «чистую зону» вдали от мест образования вредных выделений. Конструктивно устройства местной вытяжной вентиляции отличаются большим разнообразием т.к. должны учитываться конструкция оборудования, условия обеспечения технологического процесса, особенности выделяющейся вредности.

3.2 Требования, предъявляемые к местным отсосам

Санитарно-гигиеническое значение местных отсосов заключается в том, что они не допускают проникновения вредных выделений в зону дыхания работающих.

Кроме санитарно-гигиенических требований, к местным отсосам предъявляют следующие технологические требования:

а) место образования вредных выделений должно быть укрыто настолько, насколько это позволяет технологический процесс, а открытый (рабочий) проем должен иметь минимально возможные размеры;

б) местный отсос не должен мешать нормальной работе или снижать производительность труда;

в) вредные выделения должны удаляться от места их образования в направлении их естественного движения — горячие газы и пары вверх, хо-

14

лодные тяжелые газы и пыль вниз; г) конструкция местного отсоса должна быть простой, иметь малое

гидравлическое сопротивление, легко сниматься и устанавливаться на место при чистке и ремонте оборудования.

д) зону действия местного отсоса следует максимально ограничить экранами и ширмами.

е) конструкция местного отсоса должна быть простой, иметь малое гидравлическое сопротивление, легко сниматься и устанавливаться на место при чистке.

3.3 Классификация местных отсосов

Местный отсос — это устройство, состоящее собственно из местного отсоса и источника вредных выделений. Поэтому местный отсос можно считать частью вентиляционно-технологической системы и классифицировать по признакам, определяющим характер и основные особенности движения вредных выделений около всасывающих отверстий.

В зависимости от взаимного расположения отсоса и источника вредных выделений различают полуоткрытые, открытые и полностью закрытые отсосы.

Полуоткрытый отсос представляет собой укрытие, внутри которого находится источник вредных выделений. Укрытие имеет открытый проем или отверстие. Примерами такого укрытия являются вытяжные шкафы, вентилируемые камеры или кабины (для пульверизационной окраски, дробеструйной очистки и т. п.), витринные отсосы и фасонные укрытия у вращающихся режущих инструментов.

Открытые отсосы — укрытия, находящиеся за пределами источника вредных выделений, т.е. над ним или сбоку от него. Такими укрытиями являются вытяжные зонты, боковые, бортовые и кольцевые отсосы.

Полностью закрытые отсосы являются составной частью кожуха машины или аппарата (элеватора, мельницы, бегуна, дробилки, барабана для очистки литья и т. п.), который имеет небольшие отверстия, щели или неплотности для поступления через них воздуха из помещения.

Местные отсосы можно классифицировать в зависимости от схемы расположения источника вредных выделений и отсоса. В соответствии с этим местные отсосы делятся на расположенные сносно, боковые и нижние.

По форме приемного отверстия местные отсосы могут быть круглые, прямоугольные и щелевые.

Для более эффективного улавливания вредных выделений можно использовать приточную струю, которая может изолировать зону вредных выделений от окружающего пространства, обеспечивать сдув вредностей в зону эффективного действия местного отсоса или выполнять обе указанные функции. В связи с этим местные отсосы могут быть простыми, когда вредности удаляются только за счет разряжения, и активизированные поддувом воздуха.

15

Взависимости от назначения приточной струи активизированные поддувом воздуха местные отсосы подразделяются на активизированные приточной струей (или просто активизированные), если струя используется только для сдува вредностей, и комбинированные с завесой—стенкой (или просто комбинированные), если струя используется для локализации вредных выделений в ограниченной зоне.

Воснову классификации местных отсосов можно положить форму источника вредных выделений ( плоские, объемные), причину и характер движения вредных выделений (тепловые, динамические и диффузионные), класс опасности вредных выделений (чрезвычайно опасные, высокоопасные,

умеренно опасные, опасные) и другие признаки.

Производительность местных отсосов L,м3/ч, для многих видов местных отсосов можно определять по формуле

L=3600 F ϑ,

где, F— суммарная площадь рабочего проема щелей и неплотностей местного отсоса, м2;

ϑ — скорость воздуха в сечении рабочего проема отсоса, при котором происходит минимальное поступление вредных выделений в окружающее пространство, м/с.

Выбор скорости в сечении рабочего проема отсоса зависит от многих причин, главными из которых являются:

-степень токсичности отсасываемых вредностей; -наличие или отсутствие механических или физических явлений, сти-

мулирующих выбивание вредностей из-под укрытия отсоса. -конструктивные особенности местного отсоса.

Полное улавливание вредных выделений даже отсосом закрытого типа невозможно из-за ряда причин, одной из которых является диффузия, вызванная наличием поля турбулентности в помещении.

В связи с этим вводится понятие эффективности местного отсоса, определяемой по формуле

η=(Lм – Lпр)/Lм ,

где, Lм — производительность общеобменной вентиляции, которая была бы необходима при отсутствии местного отсоса, м3/ч;

Lпр — расход воздуха, необходимый для разбавления до ПДК неуловленных местным отсосом вредных выделений, м3/ч.

Каждый местный отсос обладает оптимальной эффективностью соответствующей такому режиму своей работы, при котором дальнейшее увеличение расхода воздуха через отсос заметно не улучшает его действия. Оптимальная эффективность отсоса неодинакова в отношении различных вредных выделений.

3.4 Местные отсосы открытого типа

Исходными данными для расчета отсосов открытого типа являются:

16

размеры источника вредных выделений; количество выделяемой им конвективной теплоты Q, Вт; расход вредных веществ М, мг/с; расположение и размеры отсоса; нормируемая скорость движения воздуха в помещении ϑ , м/с.

Расход воздуха для отсоса от источника, выделяющего теплоту и газы, пропорционален характерному расходу воздуха в конвективном потоке, поднимающихся над источником:

Lотс = Lо· Кп· Кв· Кт , (3.1)

где, Lо — характерный расход, м3/ч;

Кп — безразмерный множитель, учитывающий влияние геометрических и режимных параметров, характеризующих систему “источник — отсос”;

Кв — коэффициент, учитывающий влияние воздуха в помещении; Кт — коэффициент, учитывающий токсичность вредных выделе-

ний.

Если источник выделяет теплоту и газы, то должно соблюдаться усло-

вие

Кт ≥ 1.

В этом случае значение Кт определяется по графику (Рис II.1), где







3600 М





;

с =







L

(ПДК −q

пр

)





отс1







здесь qпр — концентрация вредного вещества в приточном воздухе, мг/м3;

Lотс1 —расход, м3/ч, определяемый по формуле (3.1) при Кт =1.

Рис.II. 1. К определению коэффициента токсичности Кт.

Если источник выделяет только теплоту, Кт = 1.

Для отсосов от укрытий, имеющих рабочие проемы и неплотности, используется также формула

Lотс = 3600 F ϑо (3.2),

где, F— площадь рабочих проемов и неплотностей , м2;

17

ϑ о — средняя по площади рабочих проемов и неплотностей скорость всасывания, м/с.

Скорость воздуха ϑ о зависит от характера технологического процесса и токсичности вредных выделений и определяется обычно экспериментально.

При расчете отсосов от теплоисточников необходимо знать их конвективную теплопередачу, которая вычисляется по формулам:

— для горизонтальной поверхности





4

; (3.3)

Qг = 1,3 п Fг (tп −tв )

3

— для вертикальной поверхности







4

,



(3.4)

Qв = n Fв (tп −tв )

3



где, tг и tв — температуры нагретой поверхности и воздуха в помещении, оС.

Fг и Fв — площади горизонтальных и вертикальных поверхно-

стей, м2.

Значение коэффициента п принимается в зависимости от tп .

tп , оС….. 50 100 200 300 400 500 1000 n………. 1,63 1,58 1,53 1,45 1,40 1,35 1,18

При расчете отсосов от объемных теплоисточников принимается суммарная теплоотдача всех поверхностей.

studfiles.net

Виды вентиляции, ее устройство. Установка вентиляции

Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен также важен, как хорошая система отопления или качественная вода. Учеными уже давно была установлена связь между развитием в домах ряда негативных явлений и неправильной вентиляцией. Таким образом, хороший воздухообмен помещений необходим не только для продления срока эксплуатации здания, но и для поддержания нашего здоровья.

Для чего нужна вентиляция?

Главная цель вентиляции – это организованная подача в помещение свежего воздуха и последующая замена (или удаление) загрязненного воздуха. Воздухообмен должен осуществляться с определенной частотой. В строениях с плохой вентиляционной системой скапливается очень много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии). Повышенная влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация грибковых спор.

Человек, работающий или проживающий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и быструю утомляемость. Повышенная влажность в строениях и плохая вентиляция помещений приводит к конденсации и образованию капелек влаги на потолках и стенах.

Подобные условия становятся идеальными для развития грибков, негативно влияющих на здоровье человека и приводящих к постепенному разрушению здания. Также перечисленные факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Вентиляционные системы классифицируются по четырем основным способам:

  1. По способу создания для циркуляции воздушного потока:
  • искусственная вентиляция;
  • с естественным приводом.

2. По назначению:

  • вытяжные системы;
  • приточные.

3. По зоне обслуживания:

  • общеобменные системы;
  • местные.

4. По конструктивному исполнению:

  • бесканальные системы;
  • канальные.

Основные виды вентиляции

Различают следующие основные виды вентиляционных систем:

  1. Естественная.
  2. Механическая.
  3. Вытяжная.
  4. Приточная.
  5. Приточно-вытяжная.
  6. Местная.
  7. Общеобменная.

Естественная вентиляция

Как можно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных агрегатов, а только посредством естественного воздухообмена, потоков ветра и разницей температуры на улице и в помещении, а также за счет колебания атмосферного давления. Такие виды вентиляции сравнительно недорогие по стоимости, а главное, их легко монтировать. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

Механическая

Когда осуществляется принудительная замена отработанного воздуха на поток свежего – это и есть механическая вентиляция. В данном случае применяется специальное оборудование, которое позволяет отводить и подводить воздушный поток в помещение в необходимом объеме, независимо от изменяющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, нагревание, очистка и многое другое), что практически невозможно организовать в естественных вентиляционных системах.

На практике очень часто применяют смешанные виды вентиляции, которые одновременно совмещают механическую и естественную системы. Для каждого конкретного случая выбирается наиболее оптимальный способ вентиляции в санитарно-гигиеническом отношении, а также, чтобы она была технически и экономически рациональна. Механическую систему можно устанавливать как для всего помещения (общеобменная), так и на конкретном рабочем месте (местная вентиляция).

Приточная

Посредством приточных систем осуществляется подача чистого воздушного потока в вентилируемые помещения, который сменяет загрязненный. При необходимости приточный воздух подвергают специальной обработке (увлажнение, нагревание, очистка и т. д.).

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции. Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения.

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), и загрязненный воздух удаляется из мест скопления вредных выделений – местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (сосредоточенный воздушный поток с повышенной скоростью) относятся к местным приточным вентиляционным системам. Их основной задачей является подача чистого воздуха к постоянным рабочим местам, снижение температуры воздуха в их зоне, обдув рабочих, которые подвергаются интенсивному тепловому облучению.

Воздушные завесы (у печей, ворот и т. д.) также относятся к местным системам вентиляции, они изменяют направление воздушного потока или создают воздушные преграды. Такая вентиляционная система, в отличие от общеобменной, требует меньших затрат. В помещениях производственного назначения при выделении вредностей (теплоты, влаги, газов и т. д.) обычно применяется смешанная схема вентиляции: местная (приток и местные отсосы) – для обслуживания рабочих мест, и общая – для устранения во всем объеме помещения вредного воздуха.

Местная вытяжная система

Когда вредности (пыль, газ, дым) и тепло выделяются локализованно, к примеру, от плиты на кухне или станка на производстве, применяют местную вытяжную вентиляционную систему. Она улавливает и отводит вредные выделения, предотвращая их последующее распространение по всему объему помещения.

К таким системам относятся местные и бортовые отсосы, вытяжные зонты и многое другое. Также к местной вытяжной вентиляции относят воздушные завесы – воздушные преграды, которые не дают воздушному потоку проникать с улицы в помещение или из одного помещения в другое.

Общеобменная вентиляция

Такая система предназначена для осуществления вентиляции помещения в целом или его значительной части. Общеобменная вытяжная схема вентиляции предусматривает удаление воздуха из всего обслуживаемого помещения равномерно, а общеобменная приточная система подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку требуется не только тепло, но и чистый, свежий воздух. Причем свежий воздух человеку необходим постоянно и в большом количестве. Важна также и объемная скорость движения воздушного потока в комнате. При естественной системе скорость значительно ниже, чем при механической вентиляции.

Но воздухообмен, который достигается посредством механической системы, намного выше, чем при естественной вентиляции.

Кроме того, при механической системе вентиляционные каналы, по сравнению с естественной вентиляцией, имеют меньший размер. Это обусловлено нормируемой скоростью движения воздушного потока в вентиляционных системах. Согласно СНиП «Отопление, вентиляция и кондиционирование», для механической системы скорость движения воздуха должна быть от 3 до 5 м/с, для естественной вентиляции – 1 м/с. Другими словами, чтобы пропустить через систему один и тот же объем воздуха, у естественной вентиляции размеры каналов будут в 3-5 раз больше.

Очень часто при возведении зданий просто нет возможности пропустить такие большие каналы. Кроме того, при естественной системе протяженность воздуховодов не может быть большой, так как создаваемое разницей плотностей воздуха давление очень мало. В связи с этим при больших площадях попросту не обойтись без механической вентиляции.

Вентиляция помещений – главные составляющие

В состав отопления, вентиляции и кондиционирования входит масса агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, а также размещение устройств было выполнено в соответствии с действующими нормами и правилами (ТКП, СНиП).

Вентиляционные системы могут быть снабжены каналами или же их не иметь – все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция является серьезным и значимым элементом, поэтому как к проектированию, так и к подбору оборудования необходимо подходить грамотно. Стоит также обратить внимание, что для организации регулируемого воздухообмена применяются универсальные и самые разнообразные агрегаты. Наиболее доступными и простыми считаются вентиляторы – они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении могут устанавливаться вентиляционные установки, которые монтируются в специальных каналах – воздуховодах, либо же на крыше зданий. Также установка вентиляции предполагает устройство воздушных клапанов, заслонок, распределительных элементов и решеток, которые позволяют сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры вентиляционных систем

  1. Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м3/ч. Для расчета площадь помещения умножается на его высоту и на 2.
  2. Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
  3. Еще одним немаловажным параметром является мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Еще на этапе проектирования необходимо определить точки крепления вентиляционного оборудования, как основного, так и вспомогательного. В данном случае имеются некоторые ограничения – не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и др). Важно, чтобы проект вентиляции полностью соответствовал требованиям, которые предъявляются к нормативно-технической документации.

Устройство вентиляционной системы предполагает следующие основные этапы:

1. Подготовка.

  • Выполняется разметка мест предполагаемой установки вентиляционных устройств.
  • С учетом запаса (2-3 сантиметра) выдалбливаются отверстия. Запас требуется для комфортного монтажа системы.
  • Подчищаются края отверстий.

2. Устройство вентиляции.

  • Передняя часть вентилятора устанавливается в отрезок трубопровода.
  • Затем конструкция размещается в отверстии.
  • Пространство между вентилятором и стеной заливается пеной.

3. Монтаж электрики.

  • В стене выполняются борозды под кабель.
  • В получившиеся отверстия укладывается кабель к вентилятору.
  • Кабель закрепляется при помощи скоб.

4. Отделочные работы.

  • На выключатель вентилятора устанавливается защитный короб.
  • Герметиком промазываются все стыки вентиляционной системы.
  • Борозды с проводкой, а также места примыкания системы к стене отштукатуриваются и шпаклюются.

Система полностью готова к запуску. Это несложная вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Данные системы состоят из самых инновационных и современных агрегатов, проектируются в зависимости от конструктивных особенностей здания, позволяя в значительной степени сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и установленная вентиляционная система – это залог создания в помещении оптимального микроклимата.

fb.ru

Местная вентиляция – Проектирование – Этапы реконструкции вентиляции | Местная вентиляция – Проектирование – Этапы реконструкции вентиляцииВеерВент

Местная вентиляция – это система воздухообмена в ограниченной части пространства, микроклимат которого отличается от общей его атмосферы. То есть фактически этот вид вентиляции предназначен для установки на отдельно рассматриваемом рабочем месте.

Если задачи вентиляции, которые ставит перед специалистами ООО «ВеерВент» помещение и его назначение, можно решить способом общеобменной и местной вентиляции, всегда выбирают последний вариант, поскольку он не только обладает высокой эффективностью, но по сравнению с общеобменным аналогом намного экономнее в плане потребляемой электроэнергии. Но по работоспособности отдельно местная система вентиляции, без общеобменной приточно-вытяжной системы, мало эффективна. Проектировщики ОВиК оценивают такую эффективность от 40% до 70%, от требуемых 95-100% , так как от местной вытяжной системы зависит здоровье персонала.

В помещениях с локальным выбросом вредностей использование местной вентиляции позволяет уменьшить количество подаваемого и отсасываемого воздуха в несколько раз!

Виды местной вентиляции

Для создания системы вентиляции на рабочем месте формируют один из двух видов – вытяжную или приточную местную вентиляцию.

Вытяжная местная вентиляция применяется для локализованных очагов вредных веществ, когда имеется возможность недопущения распространения их по всему производственному помещению. Она состоит в улавливании и отводе выбрасываемых в воздух помещения вредных выделений. С ее помощью организовывается выброс пыли, дыма, газов.

Приточная местная вентиляция предназначена для интенсивной подачи непосредственно к рабочему месту свежего воздуха, его охлаждении при необходимости, а также обдувания охлажденными воздушными потоками, если имеет место значительное тепловое облучение.

Но не стоит считать местную вентиляцию панацеей для всех типов зданий. Наши специалисты при оценке помещения, выявлении задач, которые ставятся перед вентиляцией, при выполнении проекта промышленных вентиляционных систем в первую очередь руководствуются предполагаемой эффективностью, экономностью и целесообразностью использования того или иного метода. Так, местная вентиляция не всегда в состоянии на должном уровне удалять из помещения и ликвидировать выделяемые вредности; в этом случае оптимальным вариантом будет сочетание элементов общеобменной и местной вентиляции.

Способы создания местной вентиляции

Для удаления из локализованных участков помещения вредных выбросов (вытяжная местная вентиляция) формируют шкафы-укрытия, завесы, бортовые отсосы, кожухи около станков, зонты и пр.

Для создания приточной местной вентиляции организовывают воздушные оазисы, воздушные завесы. Воздушные оазисы представляют собой передвижные перегородки, имеющие достаточно большую высоту (до 2,5 м), внутрь которых и нагнетается охлажденный воздух. Воздушные завесы – это тепловентиляторы, устанавливаемые близ печей, рабочих окон, ворот и т. п.

Применение местной вентиляции

Местная вентиляция во многих случаях оправдана, а нередко попросту объективно необходима. Она применяется практически в любых промышленных отраслях, в том числе в шахтах, химической, металлургической промышленностях.

В зависимости от типа источника вредностей (станок, ванна и т.д.) применяются различные местные отсосы, вытяжные зонты, вытяжные панели и др. Бортовые отсосы, например, удобно расположить по периметру ванн.

Преимущества местной вентиляции

К их числу относится, прежде всего, экологическая необходимость, связанная с максимально эффективной защитой здоровья рабочего вредного производства. С ее помощью предотвращают возникновение и развитие легочных и раковых заболеваний, аллергий, раздражения слизистой глаз, головных болей.

Вторым значительным преимуществом следует назвать экономическую эффективность ее применения. Состоит она в сбережении затрат электроэнергии (до 60%), а также в повышении производительности труда рабочего персонала (по статистике – до 20%). Кроме того, местная вентиляция способствует дополнительному нагреву воздуха производственного помещения, что создает еще одну статью экономии.

Рекомендуем решать проблемы с выбросами отработанного воздуха, начиная с проектирования систем вентиляции. Системы с несколькими местными отсосами и зонтами требуют точного расчета, что позволит экономично реализовать проект, и начиная с проекта инженерных систем появляется стратегическая возможность планирования строительства или реконструкции систем.

www.veervent.ru

Местная вентиляция


Местная (локализующая) вентиляция работает по несколько иному принципу: все вредные вещества удаляются из помещения непосредственно в том месте, где они образуются.

Зачастую проблему вентиляции помещения решают с помощью комбинированной системы. В состав комбинированной системы входят как общеобменная вентиляция, так и местные вытяжные системы.

Местная приточная вентиляция.

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция.

Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.

Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.). Основные требования, которым они должны удовлетворять:

  • Место образования вредных выделений по возможности должно быть полностью укрыто.
  • Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
  • Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).
  • Конструкции местных отсосов условно делят на три группы.
  • Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.
  • Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха.

При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточены на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое, если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

www.ruskl.ru

Местная система вентиляции – Местная вентиляция

Отправить ответ

avatar
  Подписаться
Уведомление о
