Меркурий 201 счетчик как снимать показания – схема подключения, характеристики и показания

schetchik-info.ru

обзор характеристик, схема подключения, где применяется

Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.

Особенности в конструкции

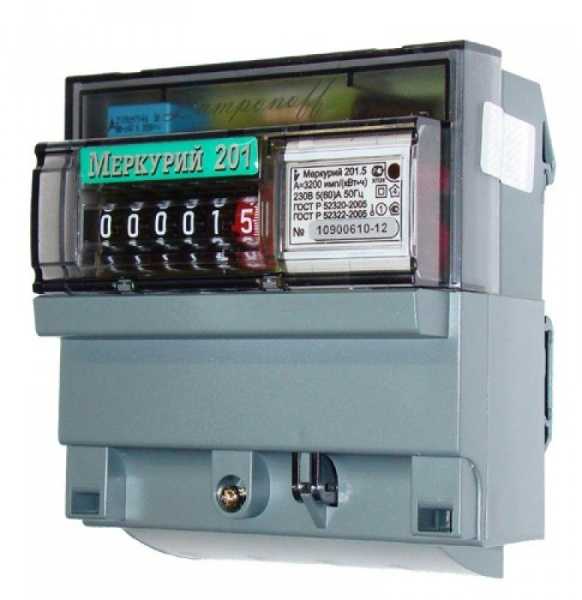

Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором – жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.

Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.

Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.

Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.

Основные и дополнительные характеристики

В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

Основные характеристики:

• номинальное напряжение сети – 230 В;
• номинальный ток – 5(60) – 10(80) А;
• порог чувствительности – 10/20/40 мА;
• диапазон температур в пределах -40…+75⁰С;
• масса – 0,25 (0,35) кг.

Дополнительные характеристики:

• срок службы – 30 лет;
• гарантийный срок эксплуатации – 3 года.

Модификации

Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч – 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность – 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.

Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй – 66х77х91 мм. Разница в весе – 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

При отключении функции экономии счетчик функционирует в заводском режиме.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное – правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).

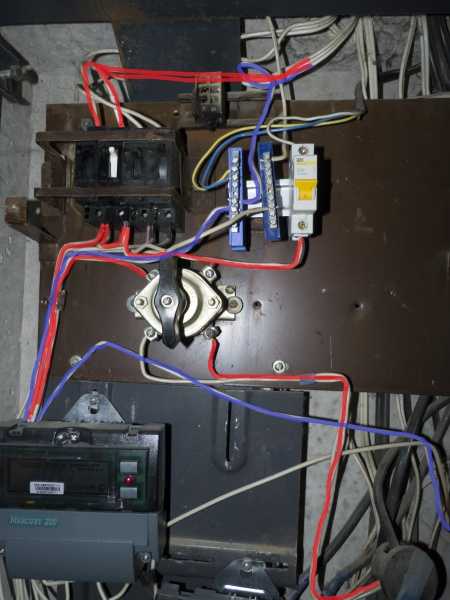

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод – белый, а нулевой – синий.

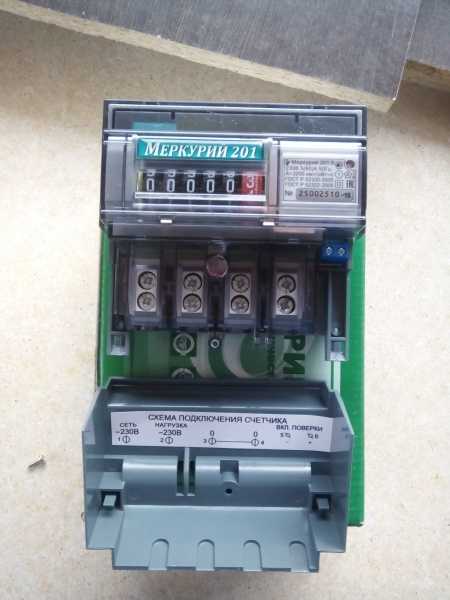

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО – устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 – десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 – через 16 лет.

odinelectric.ru

Показания счетчика Меркурий 200 | www.schetchik-info.ru

Меркурий 200 — многофункциональный счетчик который может вести показания тарифам для каждого дня недели, для каждого месяца в году, авто переход на летнее и зимнее время.

Если вы владелец однофазного электросчетчика Меркурий 200, то сегодня покажем как снять показания и посчитать расходы электроэнергии.

Для этого в первую очередь необходимо знать как происходит у вас расчет электроэнергии, так как счетчик двухтарифный то для подсчета нам потребуются следующие показатели:
Т1 — расход электроэнергии в дневное время и
Т2 — расход в ночное время

Для того чтобы просмотреть показания счетчика есть 2 способа:

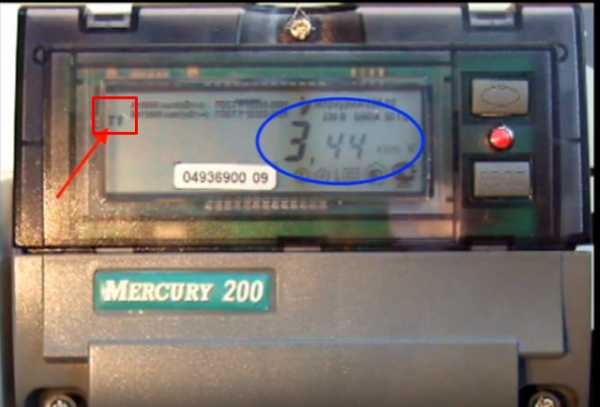

1) Посмотреть на дисплей меркурий 200 и записать показатели т1 и т2 и сумму, значения сменяются автоматические через небольшой интервал времени.
