Мазутная печь своими руками – Печь на отработанном масле своими руками: устройство, принципы работы, чертежи

Содержание

Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

  1. Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
  2. Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
  3. Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке



Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

  • Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
  • Проводить мобильную регулировку нагревания воздуха в помещении.
  • Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок. Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:
  1. Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
  2. КПД — 75%.
  3. Высота дымоходной трубы — 4 метра при диаметре 100 мм.
  4. Габариты печи: 700х300х500 мм.
  5. Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

  1. Запрещено устанавливать печь в местах со сквозняком.
  2. Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
  3. Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
  4. Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
  5. Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками


Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

www.teplostroyka.ru

Печь на отработанном масле (отработке) своими руками

Печь, использующая в качестве топлива не энергоресурсы, а бесполезные отходы, загрязняющие почву и воду – это не фантастика, примером такого агрегата может стать печь, работающая на отработанном масле. Конструкция ее настолько проста, что ее может выполнить своими руками даже начинающий сварщик. Печь на отработке значительно экономит затраты на отопление производственных помещений, гаража, теплицы, а при подключении отопительного контура – даже жилого дома.

Печь на отработанном масле своими руками

Устройство и принцип действия печи

По принципу действия печь на отработке близка к пиролизной печи. Горение в ней происходит в два этапа: на первом этапе происходит горение паров отработанного масла с образованием горючих газов, на втором – догорание этих газов при высоких температурах. Благодаря полноте сгорания дым от печи содержит мало токсичных и вредных примесей, а эффективность этого отопительного прибора довольно высока.

Принцип действия печи на отработке

Чтобы добиться полного сгорания отработанного масла, необходимо четко придерживаться рекомендаций по устройству печи. Этот отопительный прибор обязательно содержит следующие конструктивные элементы:

  • Нижняя камера сгорания, низкотемпературная, совмещенная с баком и оснащенная отверстием для регулируемой подачи воздуха. Через него также доливают топливо и поджигают печь;
  • Средняя камера, в которой происходит горение газов в смеси с воздухом. Камера выполнена в виде трубы с отверстиями, через которые обеспечивается поступление большого количества воздуха;
  • Верхняя камера – в ней дожигаются остатки газа, и происходит образование дыма. К верхней камере присоединена дымовая труба, выведенная в дымоход.

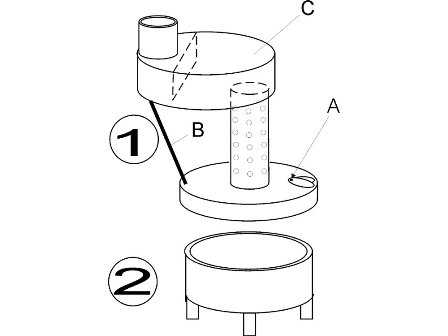

Чертеж печи на отработке

Дымоход для печи на отработке должен быть не менее 4 метров, при этом не допускается его горизонтальное расположение. Отработанное масло дает значительное количество нагара, который оседает в трубах, поэтому горизонтальные участки дымохода быстро забиваются сажей. При этом продукты горения попадают в помещение, и находящиеся там люди могут получить отравление. Дымоход в пределах помещения допускается прокладывать под углом от 45 до 90 градусов, вне помещения – только строго вертикально. Верхнюю часть трубы нужно защищать оголовком, чтобы не допустить попадания осадков и задувания ветра.

Материалом для изготовления печи на отработке своими руками может быть жаропрочная или конструкционная сталь толщиной от 4 мм. При этом необходимо учесть, что наибольшую тепловую нагрузку испытывает верхняя камера – при отсутствии принудительного охлаждения она может нагреваться до 800°С. Поэтому целесообразно выполнять ее из наиболее толстого металла.

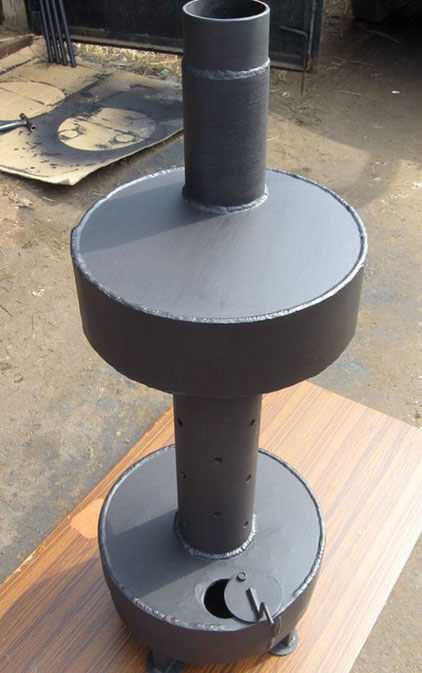

Печь на отработанном масле из металла фото

Печку можно сделать как из обрезков труб разного диаметра, так и из листового железа. При изготовлении печи необходимо запастись инструментом и материалами:

  • Болгарка с отрезным и шлифовальным кругом;
  • Сварочный аппарат и электроды;
  • Металл листовой и обрезки трубы;
  • Уголок для выполнения ножек;
  • Краска по металлу, выдерживающая воздействие высоких температур.

Технология выполнения печи

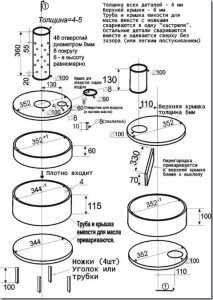

Чертеж печи, работающей на отработанном масле, приведен на рисунке.

Чертеж печи на отработанном масле

  1. Изготовление нижней камеры. Камера первичного сгорания в такой печи совмещена с топливным баком. Она представляет собой круглый бак с крышкой, в крышке выполнены отверстия для залива масла и для трубы, являющейся второй камерой печи. По указанным на рисунке размерам вырезают детали нижнего бака, зачищают края болгаркой и сваривают их. Стенки удобнее сделать из обрезка трубы. Приваривают к стенкам бака дно из листового металла, ножки из уголка. Вырезают крышку с отверстиями: отверстие 100 мм по центру и 60 мм ближе к одному из краев. Крышка может быть съемной – это облегчит очистку бака и транспортировку печи.
  2. В отрезке трубы диаметром 100 мм и длиной около 360 мм сверлят отверстия для подачи воздуха. Их диаметр должен составлять примерно 1/10 диаметра трубы, в данном случае на рисунке приведен размер 9 мм. Отверстия должны располагаться равномерно по окружности и высоте трубы.
  3. Трубу приваривают к крышке нижнего бака, соблюдая перпендикулярность. Также на крышке выполняют воздушную заслонку, она может держаться на заклепке или болтовом соединении. Диаметр отверстия под заслонку – 60 мм. Через это же отверстие производят залив масла и розжиг печи.
  4. Верхний бак выполняют аналогично нижнему. Стенки бака также удобно выполнить из трубы 355 мм. В пластине, играющей роль дна, выполняют отверстие 100 мм, смещенное к одному из краев дна. С нижней части к отверстию приваривают небольшой отрезок трубы диаметром 110 мм – он служит для надевания на перфорированную камеру сгорания газов.
  5. Крышка верхнего бака подвергается воздействию наиболее высоких температур, поэтому ее лучше выполнить из металла 6 мм. В верхней крышке делают отверстие для дымовой трубы, его располагают со стороны, противоположной отверстию в дне камеры. Между ними к верхней крышке приваривают отсекатель – перегородку из толстого металла. Располагать отсекатель нужно ближе к дымовому отверстию.
  6. Сверху к крышке приваривают дымовую трубу, которую позже подсоединяют к дымоходу. Для придания конструкции жесткости между нижней и верхней камерой приваривают распорку из уголка или трубы диаметром 20-32 мм. Саму печь можно окрасить высокотемпературной краской по металлу.

Установка и розжиг печи на отработке

Печь на отработке устанавливают на ровной, забетонированной или выложенной кирпичом площадке на расстоянии не менее 1 метра от горючих стен и материалов. Ее необходимо выровнять по отвесу и уровню, чтобы избежать перекосов. Отверстие для залива масла нужно располагать так, чтобы было удобно осуществлять загрузку топлива и регулировку поступления воздуха.

Дымоход выполняют по возможности вертикально, при этом его длина должна превышать 4 метра – это обеспечит хорошую тягу. Внешняя часть дымовой трубы должна быть утеплена во избежание скопления конденсата кислот, разрушающих конструкцию.

Печь приведенной разборной конструкции удобна при очистке: достаточно снять дымоход с дымовой трубы и верхнюю часть с высокотемпературной камерой, после чего можно удалить нагар и сажу из печки.

Печь может работать на любом отработанном масле, минеральном или синтетическом. Залив топлива осуществляется на уровень, не превышающий половины бака, чтобы оставалось место для образования паров масла. После залива масла нужно выждать некоторое время при полностью открытой заслонке – пары масла перед розжигом должны насытиться кислородом. Розжиг осуществляют с помощью каминных спичек или лучины, опущенных в бак через отверстие.

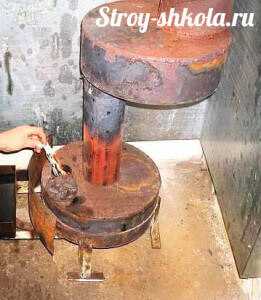

Процесс розжига печи на отработке

После розжига отверстие прикрывают наполовину, а после нагрева печи регулируют им поступление воздуха в бак, обеспечивая ровное горение газов в перфорированной трубе.

[stextbox id=»Для информации»]Внимание! Нельзя заливать в печь бензин, керосин, растворители и другие легковоспламеняющиеся вещества с высокой степенью испарения! Это может привести к взрыву!

Повышение эффективности печи

Печь на отработке простой конструкции прекрасно подходит для отопления гаража, мастерской, теплицы. Однако для помещений с постоянным пребыванием людей она не годится – нагретые поверхности печки будут выжигать кислород в помещении, что вредно для дыхательной и нервной системы людей. Поэтому для отопления домов и производственных зданий печь лучше вынести в отдельное помещение, а отопление здания осуществлять с помощью водяной системы отопления.

Для этого дымовую трубу сразу после выхода из верхней камеры пропускают через герметичный бак, в котором выполнены штуцера для подачи и отвода воды. Штуцера располагают на разном уровне. К верхнему, расположенному в зоне наибольшего нагрева, подключают трубу прямой подачи теплоносителя. К нижнему – трубу обратки. Систему отопления выполняют в зависимости от типа и площади здания.

Другим способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает высокотемпературную камеру, продлевая срок службы металла.

Печь на отработке – настоящая находка для автомастерских и гаражей, а также других объектов, где в результате деятельности получаются отходы масел. Она не только является экономичным отопительным прибором, но и решает проблему утилизации отходов, загрязняющих почву и канализационные  стоки. На верхней крышке печи, кроме того, можно нагревать воду для бытовых нужд или готовить еду. Печь необходимо выполнять с соблюдением рекомендованных размеров и пропорций, а после установки огородить от случайного прикосновения, и она будет безопасна в использовании и эффективна.

stroyvopros.net

отопительные котлы на мазуте и отработке, фото и видео примеры

Содержание:

1. Устройство самодельной печки на отработке
2. Выбор места для установки
3. Розжиг печки
4. Правила эксплуатации
5. Модификации печки на отработанном масле своими руками
6. Сборка котлов отопления на отработке

Снижение затрат на отопление – это очень важный вопрос, которым интересуются очень многие домовладельцы. Одним из способов, позволяющих сэкономить на отоплении, является установка систем, позволяющих использовать отработанное масло в качестве дополнительного источника тепла. К тому же, можно сделать отопление на отработке своими руками, не прибегая к помощи специалистов.

Такой вариант подходит только для тех случаев, когда отработанное масло можно получать бесплатно или очень дешево. Как правило, это сырье можно получить в различных мастерских или станциях техобслуживания, которые нередко сталкиваются с проблемой утилизации этих отходов производства.

В данной статье будут рассмотрены отопительные котлы на отработке, принцип их действия и освещены вопросы самостоятельной сборки.

Устройство самодельной печки на отработке


Создать простейшее отопление на отработке своими руками довольно просто. Отопительная печь на отработанном масле, представляет собой две емкости, которые соединены расположенной между ними трубой. Элементом конструкции также является дымоход, который предназначен для отвода продуктов сгорания.

Емкости обычно изготавливаются из 4-миллиметрового металла, а для изготовления крышки второй емкости подходит листовой металл толщиной 6 мм. Использование стали позволяет существенно повысить срок службы этой конструкции, поскольку слишком тонкий листовой металл будет очень быстро выгорать.

Диаметр соединяющей емкости трубы должен превышать 10 см, а его длина должна превосходить толщину как минимум в 4 раза. В боку трубы необходимо высверлить 48 отверстий, имеющих диаметр 9 мм. Как показывает практика, эти отверстия очень хорошо располагаются в шесть рядов, т.е. в каждом ряду находится восемь отверстий.

Дымоходная труба изготавливается из огнестойкой стали и располагается над верхней емкостью. Верхнюю часть трубы можно сделать из любого материала (жести, керамики), потому что газ, доходя до верхней точки дымохода, значительно остывает. Высота дымохода обычно колеблется в пределах от четырех до семи метров.
Для улучшения теплоотдачи стоит использовать дымоотвод, расположенный под небольшим углом, но верхняя часть должна быть расположена вертикально, что ветер не мог препятствовать выходу дыма. Для защиты от осадков можно установить на трубу зонтик или козырек.

Собирая дымоходную трубу, необходимо учесть тот факт, что ее в дальнейшем необходимо будет регулярно очищать от оседающих элементов, поэтому дымоотвод лучше всего сделать разборным.

Для надежной и ровной установки печной конструкции используются металлические уголки, из которых в итоге получается четыре ножки. После изготовления ножки привариваются к низу емкости. Когда эта система готова, на емкость одевается крышка, в которой предусмотрено отверстие для заливания масла и доступа кислорода. Крышка должна быть установлена очень плотно, чтобы между ней и емкостью не образовывался зазор. Читайте также: «Печка своими руками для отопления дома».

К крышке приваривается соединительная труба, к которой, в свою очередь, будет прикрепляться верхняя емкость. Дымоход подключается именно к верхней емкости в том месте, которое было для этого предусмотрено. Отверстие в крышке должно быть оборудовано заслонкой, которая при работающем устройстве будет влиять на интенсивность горения. Кроме того, эта заслонка позволяет уменьшить количество копоти, которое выделяется из дымохода. Отверстие, просверленное в нижней емкости, будет использоваться для заливания масла, розжига печки и регулирования тяги.

Конструкция очень проста, и такое отопление на отработке своими руками возводится без особых усилий. Компактный размер и удобная форма позволяет сделать такую печку «выездной», что дает возможность использовать ее, например, для отопления теплицы на даче. Горячий воздух выходит через отверстия, просверленные в соединительной трубе, а его температура может достигать 90-95 градусов по Цельсию. К тому же, нагрев такой печки происходит довольно быстро.

Выбор места для установки


Самодельная печка обычно устанавливается так, чтобы со всех сторон от нее было свободное место: стенки печки при работе разогреваются до большой температуры, и выполнение этого условия позволит избежать пожара. Кроме того, возле раскаленной печки нельзя оставлять легковоспламеняющиеся предметы. Для хорошей устойчивости печки на отработке устанавливать ее нужно на ровной площадке.

Розжиг печки


Разжигая печку на отработке, необходимо каждый раз осматривать дымоход и нижнюю емкость на наличие в них воды. Если ее нет, то можно заливать масло (обычно около 2-3 литров). Осуществлять розжиг необходимо зажженным фитилем, который просовывается в емкость через отверстие. Масло обычно выходит на рабочую температуру не дольше 5 минут, но бывают случаи, когда температуру достигается быстрее.

Чтобы ускорить этот процесс, можно добавить в отработанное масло около 100 мл керосина. Отверстие в нижней емкости нужно оставлять открытым буквально на пару сантиметров, а в дальнейшем, задвигая или отодвигая заслонку, можно регулировать процесс горения.

Правила эксплуатации


Чтобы отопление на отработке прослужило долго и не стало причиной несчастного случая, необходимо соблюдать основные правила эксплуатации:
  1. Отработанное масло ни в коем случае нельзя менять на бензин, ацетон или другие горючие вещества.
  2. Возле функционирующей печки не должны находиться легковоспламеняющиеся вещества. Расположенные неподалеку от печки канистры с топливом в случае сильного нагрева могут взорваться.
  3. При попадании воды в систему может произойти выброс пламени, поэтому необходимо тщательно следить за тем, чтобы печка была сухой.
  4. В случае возгорания тушить печку водой нельзя ни в коем случае. Для тушения пожара можно использовать исключительно огнетушитель, который должен находиться в помещении, где установлена печка.
  5. Во время работы печки вентиляция должна быть открыта. Если перекрыть доступ чистого воздуха в помещение, то через некоторое время концентрация угарного газа станет опасной для жизни.

Модификации печки на отработанном масле своими руками


Обычный вариант печки устраивает далеко не всех, поэтому часто возникает вопрос: а как улучшить уже имеющуюся конструкцию?

Дальше будут приведены наиболее распространенные усовершенствования печек на отработке:

  1. Установка вентилятора позволяет создать печь с наддувом. Вентилятор в этом случае должен обдувать всю печку, за счет чего существенно улучшаются горение и теплообмен (прочитайте: «Как сделать самодельную печь на отработке своими руками»).
  2. Трубу дымохода можно соединить с кирпичной кладкой помещения, чтобы обеспечить более качественный прогрев: кирпич гораздо дольше отдает тепло.
  3. При необходимости можно подключить печку к контуру водяного отопления, в результате чего прогреваться будут все участки, на которых протянут трубопровод. Такая модификация системы будет гораздо больше похожа на котел отопления на отработке, чем на обычную печку (детальнее: «Котлы отопления на отработанном масле — принцип работы, схема установки своими руками»).
  4. Верхняя часть печки может использоваться в качестве варочной плиты, поскольку ее температуры достаточно для приготовления пищи.

Сборка котлов отопления на отработке


Построить отопительные котлы на мазуте гораздо сложнее, чем обычную печку. При необходимости можно собрать такое устройство самостоятельно, но гораздо безопаснее будет приобрести заводское изделие. Принципы работы таких котлов практически ничем не отличаются от устройств, работающих на дизельном топливе (прочитайте также: «Делаем индукционные котлы отопления своими руками, учитывая опыт специалистов»).

Проектируя мазутный котел отопления, необходимо учитывать габариты отапливаемого помещения, включая высоту комнат. Если от котла требуется не только отопление, но и водоснабжение, то придется устанавливать двухконтурный вариант. В крайнем случае можно использовать одноконтурный котел, работающий в связке с бойлером. Для сборки существует большое количество чертежей, а схематичное изображение конструкции можно увидеть на фото. Читайте также: «Самодельные печи для гаража».

Заключение

Устройства, работающие на отработанном масле, имеют свои преимущества и недостатки. Использовать печи и котлы на отработке можно как в качестве основных источников тепла, так и для обеспечения дополнительного или локального обогрева.

Возможность самостоятельной сборки такой печки позволяет сделать их своими руками, а для тех, кто не склонен к выполнению подобных работ, существуют заводские котлы отопления на отработке, использование которых отличается более высоким уровнем безопасности по сравнению с самодельными агрегатами.


teplospec.com

Как сделать печку на отработке и дровах своими руками

печная приставка с маслом
    Содержимое:
  1. Из чего лучше сделать комбинированную печку
  2. Печка комбинированного типа под дрова и отработку
  3. Как переделать дровяную печь под отработку
    1. Как в дровяной печи использовать масло
  4. На чем теплоотдача выше – на масле или на дровах

Простое внутреннее устройство и одновременно высокая теплоэффективность – именно эти качества отличают печь на дровах и отработке. Элементарная конструкция без сложных узлов, позволяет самостоятельно изготовить печку из подручных средств.

Самодельные печи используются для отопления складских помещений, гаражей, автомастерских и т.п.

Из чего лучше сделать комбинированную печку


Сделать печь на дровах и отработке своими руками можно несколькими способами:
  1. Простейшее устройство, изготовленное из стали и металлических емкостей (баллонов).
  2. Модели, использующие в работе принудительное нагнетание воздуха – турбонаддув.
  3. Устройство капельной подачи отработки.


Что касается печного оборудования с капельной подачей, то сделать его полностью безопасным, рассчитать производительность и соблюсти другие условия самостоятельно, достаточно сложно. По этой причине, выбор стоит остановить на самодельной универсальной печи на отработанном масле и дровах с естественной и принудительной подачей воздуха.

В первом случае, печь изготавливают исключительно из стальных листов с толщиной не менее 5 мм. Допускается применение газовых баллонов, которые перед разрезанием заполняют водой, чтобы не допустить взрыва оставшегося газа.

Из корпуса баллона изготавливают две закрытых емкости, соединенных между собой переходником – металлической трубой, толщиной 2-3 мм. В соединителе просверливают отверстия на одинаковом расстоянии друг от друга.

В результате сборки, получается своеобразная приставка для отработки, устанавливаемая на пол одним концом, а вторым встраиваемая в топку твердотопливной печи. Самодельные универсальные печи на отработанном масле, дровах, опилках и мусоре, со встроенным водяным отоплением, оснащаются змеевиком из алюминия или меди.

Немного сложнее устройство с встроенным вентилятором, нагнетающим воздушные потоки для сжигания отработки. Некоторые пользователи устанавливают вентилятор рядом с печкой, направляя поток воздуха в поддувало.

печка от отработки и дров

Печка комбинированного типа под дрова и отработку


Универсальная металлическая печь на отработке и на дровах имеет устройство, при котором масло подается сверху, а дрова закладываются снизу. В процессе сжигания твердого топлива используется принцип верхнего горения.

В конструкции печи присутствуют следующие особенности:

  • Конвективные каналы – дровяная печь на отработке, воздухогрейная. Помещение нагревается за счет излучения разогретых металлических стенок. Чтобы увеличить теплоэффективность, на корпус приваривают несколько кусков трубы. Так появляется простейшее воздухогрейные устройство, использующее принцип конвекционного нагрева.
  • Водяная рубашка – изготовленная своими руками печь на дровах и отработанном масле с водяным контуром, позволяет обогреть не только комнату с установленным отопителем, но и смежные помещения.
    Внутри корпуса устанавливают простейший змеевик. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшей теплоотдачи используют медный или алюминиевый змеевик.
    Теплосъёмник устанавливают так, чтобы избежать непосредственного контакта с огнем. Нагрев осуществляется посредством разогретых дымовых газов.
  • Топка – независимо от того, чем планируется топить печь, использовать приставку на отработке или дровами, применяется принцип пиролизного горения. Для начала сжигается само топливо, а впоследствии осуществляется дожиг отходящих газов. С этой целью, в конструкции предусматривают две топочных камеры.

В печах с естественной подачей и отвода воздуха, для обеспечения необходимого притока кислорода, используются специальные форсунки внутри корпуса.

Как переделать дровяную печь под отработку


Переделка дровяной печки под отработанное машинное масло, не требует изменения внутреннего устройства и конструкции отопителя. Как правило, для этой цели изготавливается специальная приставка для отработки, состоящая из следующих узлов:
  • Первичная камера сгорания – фактически, это поддон для отработки, имеющий простейшее назначение хранить топливо и обеспечить достаточную испаряющуюся поверхность, необходимую для сжигания масла.
  • Отверстие для подачи топлива – сбоку сделанного топливоприемника, приваривают кусок трубы небольшого диаметра. Через отверстие будет заливаться и поджигаться отработка.
  • Вторичная камера сгорания – полноценной топки в приспособлении для сжигания отработки не существует. Камера дожига представляет собой изогнутую трубу достаточного диаметра, подключенную к поддону. По всей длине делаются инжекторные отверстия – форсунки для поступления воздуха, необходимого для вторичного горения во время пиролиза.
  • Защитный кожух – во время модернизации дровяной печки под отработанное масло учитывают, что основной нагрев будет выполняться за счет стальных стенок печи, а не благодаря горелке для масла, приставке. По этой причине, трубу, отходящую от поддона, изгибают так, чтобы она приходилась приблизительно по центру открытой дверцы твердотопливного отопителя. По краям наваривают стальной кожух по размерам топки дровяной печи, предотвращающий попадание дыма в помещение.

Доработка печи под использование масла не сложна и требует вложения минимальных финансовых затрат.

схема сборки печки на отработанном масле
печки на отработке

Как в дровяной печи использовать масло


Печь «все в одном», работающая как на отработанном масле, так и на дровах, требует грамотной эксплуатации, умения заправлять и разжигать жидкое топливо. Меры предосторожности особенно необходимы при эксплуатации самодельных печей.

Дозаправка и розжиг выполняются следующим образом:
  • Добавить в печь отработанное масло можно через специальное отверстие с патрубком, расположенное на приставке, специально сделанное с небольшим диаметром. Допускается дозаправка во время горения топлива. Поддон заполняют на ⅔.
  • Розжиг – для растопки топлива используют опилки, перемешанные с отработанным маслом. Если отработка холодная, после заправки в топливоприемник доливают горючую жидкость. Розжиг выполняют с помощью бумаги, скрученной в трубочку.

После того как масло разгорится, о чем свидетельствует равномерный гул, печь переводят в режим длительного горения, прикрывая шиберную заслонку.




опилки-7 опилки-8


На чем теплоотдача печи выше – на отработке или на дровах


Дровяные отопительные печи, также работающие на отработанном масле, постепенно становятся все более популярными. На спрос и широкое распространение влияет возможность изготовления своими руками, дешевизна отработки.

Опыт эксплуатации помог выявить следующие отличия использования дров и масла:

  • Теплоотдача – во время сжигания масла выделяется больше тепла, чем при горении дров. Жидкое топливо стоит дешевле, поэтому экономичнее топить печь отработкой.
    Для горения можно использовать любой вид вторичного масла: моторное, трансмиссионное, трансформаторное. Согласно таблице выделения тепла, мазут, при сжигании продуцирует 39,2 МДж/кг, дрова всего 14-17 МДж/кг.
  • Доступность топлива – если рядом с отапливаемым помещением расположена автозаправка, ремонтная автомастерская, достать масло не представляет сложности.
    Стоимость за отработку будет в 1-2 раза дешевле, по сравнению с тем, за сколько ее предлагают посредники. Дрова стоят дороже, но доступны практически в каждом регионе РФ.

Скомбинировать печку на отработку и дрова, достаточно просто. Для этого не нужно покупать дорогостоящее оборудование. Модернизация приведет к экономии затрат на отопление, как минимум на 40%.

avtonomnoeteplo.ru

Сборка печи на отработанном масле своими руками

Печь на отработанном масле – это оптимальный вариант для обогрева складских, гаражных, рабочих помещений. Результат использования такой печи сочетает в себе хороший обогрев и низкую себестоимость используемого топлива. Отработанное масло («отработка») относится к тем видам отходов, которые в больших количествах имеются на любых СТО или в гаражных хозяйствах. Такое масло сложно переработать и практически невозможно утилизировать.

Печки на отработанном масле как раз и являются способом повторного использования этого продукта. Любое отслужившее свой срок масло — трансмиссионное, моторное, индустриальное — может послужить в качестве топлива, на котором будут работать такие самодельные отопительные установки.

Особенности эксплуатации

Благодаря своей конструкции печь на отработке может быть изготовлена собственноручно. К несомненным достоинствам такого вида отопления можно отнести:

  • экономичность. Печки на отработанном масле экономны как в изготовлении обслуживании, так и в выборе и расходе топлива;
  • мобильность. Чертеж конструкции печи предусматривает небольшие габариты, поэтому корпус печи может быть легко демонтирован и перенесен в другое место;
  • энергонезависимость. Эксплуатация такого оборудования не связана ни с электросетями, ни с газопроводами. Оно не требует дополнительных источников питания в виде аккумуляторов и батарей;
  • конструкция масляной печки позволяет использовать ее верхнюю часть как варочную поверхность.

Вместе с тем существуют и некоторые проблемы, связанные с эксплуатацией отопительных печей, работающих на масле. К ним можно отнести необходимость установки высокого — до 4 метров в высоту – дымохода, а также систематическая еженедельная чистка печки от грязи и копоти.

Необходимые материалы

Для того чтобы собрать печь на отработке своими руками, не нужно покупать новые металлические изделия. Можно использовать металлолом, который есть почти в каждом гараже. Например, прототипом для изготовления топочной камеры может служить корпус компрессора от холодильника или любой старый баллон.

Так же понадобятся две тонкостенные трубы длиной около 4 м и диаметром в 8-10 см. Они будут играть роль основного и дополнительного радиаторов. Еще одна труба нужна для вытяжки. Приблизительный чертеж однокамерной масляной печи приведен ниже:

Технология изготовления (одна камера)

В процессе работы печи на отработанном масле должны находиться в вертикальном положении. Для этого требуется изготовить ножки – для этого подойдут куски труб или уголки. Одинаковые куски металла длиной около 20 см нужно приварить к корпусу будущей печки. После этого устанавливаем самодельный отопительный прибор в вертикальное положение.

В верхней части печки прорезаем отверстие для вытяжки. По размерам оно должно соответствовать радиусу подготовленной трубы.

Небольшой вырез можно попробовать рассверлить болгаркой, а отверстие большего диаметра лучше выполнить сварочным аппаратом.

Труба для вытяжки

Привариваем трубу для вытяжки. В корпусе трубы делаем отверстия. Для этой работы можно использовать болгарку с отрезным кругом. Отверстия делают на расстоянии 10 см от корпуса и высотой до 0,5 м. В этой же трубе на расстоянии одного метра делаем врез второй трубы – для дополнительного радиатора. Эту работу можно выполнить сварочным аппаратом. Дополнительный радиатор располагается параллельно полу, вдоль стены. Вверху самодельной печки делаем отверстие для подачи топлива.

Это самый простой вариант печи, который можно усовершенствовать и сделать удобным и безопасным. Например, на горизонтальный радиатор положить лист железа – тогда печь на отработке можно использовать не только для отопления, но и для подогрева воды и приготовления пищи.

План (две камеры)

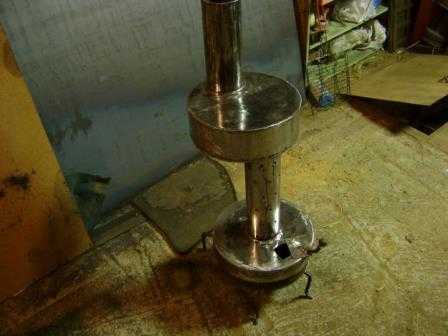

Схема печи представляет собой две камеры, соединенные между собой отрезком трубы большого диаметра с высверленными отверстиями.

Нижняя половина будет представлять собой емкость для отработанного масла, которое будет использовано в качестве топлива. Одновременно она будет и камерой сгорания, и испарителем. Приблизительный чертеж такой установки предложен ниже:

Нижняя часть

Двухкамерные печи на отработанном масле должны обязательно иметь ножки. Воздушный зазор между полом и дном печки послужит дополнительным фактором, улучшающим обогрев помещения.

В нижнем корпусе должно быть сделано отверстие, прикрытое заслонкой – для регулировки режима работы и подачи топлива в камеру.

Корпус

В верхнюю крышку нижнего корпуса вваривается труба с отверстиями. Эта труба станет дожигающей камерой, в которой будут сгорать пары кипящего масла. Такая схема конструкции может обеспечить практически полное сгорание топлива.

К верхней части отопительной системы приваривается нагреваемый цилиндрический корпус. Внутри него должна быть перегородка для задержки теплых продуктов сгорания.

Дымоход

Труба дымохода приваривается к верхней поверхности нагревательного модуля. Диаметр такой трубы должен быть более 100 мм, длина — 3-4 м. Дымоход размещается вертикально или под углом.

Дымоход должен быть расположен строго вертикально и с выходом на улицу – только так можно избежать самопроизвольного затухания масляной печки.

Чертеж дымохода показывает, что эта часть отопительной системы должна быть разборной – так будет легче его чистить от грязи и копоти.

Для непрерывной работы масляной системы отопления нужно обеспечить бесперебойную подачу топлива в корпус печи. Для этого можно приварить дополнительную емкость чуть повыше камеры-испарителя, которая будет соединена с ней отдельной металлической трубой.

Увеличение КПД

Можно добиться увеличения эффективности печки, например, принудительно направив воздушный поток в верхнюю часть печки. Для этого немного меняется схема: на верхнем отсеке отопительного прибора монтируется воздушная нагревательная камера. Рядом с ней на безопасном расстоянии устанавливается вентилятор.

С помощью такого вентилятора воздух нагнетается в воздухообменник, нагревается там и подается в отапливаемое помещение.

Базовый чертеж печки можно усовершенствовать: например, сделать на ее основе отопительный котел с водяным контуром. Так можно отапливать несколько помещений в одном здании.

Способы эксплуатации

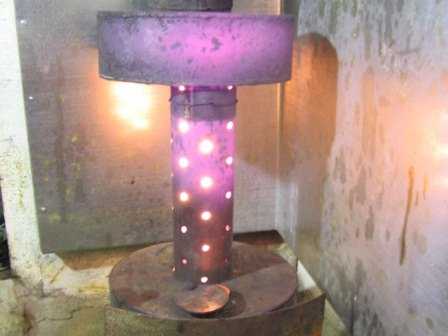

Само по себе масло не горит. Для начала реакции в него нужно бросить быстровоспламеняющуюся «затравку». В топливном отсеке поверх отработанного масла наливают около стакана бензина, спирта или растворителя. С помощью фитиля на длинном основании затравку поджигают. При горении «затравки» выделяется определенное количество тепла, необходимое для закипания масла.

При кипении масло испаряется. В трубу-дожигатель поступают раскаленные масляные пары, которые дают устойчивый столб огня в трубе. Через 5-10 минут после разогрева печь выходит на устойчивый режим работы. При помощи поддувала-заслонки можно определить интенсивность разогрева и мощность отопления в целом.

Требования техники безопасности

Нельзя использовать легковоспламеняющиеся жидкости в качестве основного топлива. Бензины или растворитель предназначены лишь для запуска процесса горения и используются в небольших количествах. Для того чтобы эффективно использовать систему отопления, в качестве топлива нужно брать только чистое отработанное масло. Даже небольшая примесь воды приводит к резкому вспениванию масла, выходу его на поверхность, после чего может случиться пожар.

Поэтому нужно тщательно следить за качеством топлива и иметь неподалеку огнетушитель. Масляная печка не должна использоваться в помещениях с сильными сквозняками — это приводит к затуханию пламени в печи. Для того чтобы заново ее разжечь, нужно будет дождаться полного остывания корпуса устройства.

Печки на отработке нельзя оставлять без надзора, так как при оптимальном режиме работы ее поверхность нагревается до 800оС – это может воспламенить предметы, находящиеся неподалеку. После окончания работы нужно дождаться охлаждения печи до приемлемой температуры.

x-teplo.ru

чертеж, как сделать печку капельного типа с наддувом работающую на отработке

Печи на отработке появились ещё в советское время. Перегоревший керосин и другие виды масел требовали безопасной переработки, а большинство типов топлива были труднодоступны.

Так утилизация превратилась в повторную эксплуатацию — печки на отработке позволяли качественно отапливать гараж, дом или дачу.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Описание устройства на отработанном масле

Печи на отработанном масле очень удобны в условиях нежилых технических помещений, где не хватает места для хранения топлива или нет необходимости топить постоянно.

Приборы используют для обогрева различных сельскохозяйственных построек, где содержат животных, для оранжерей, теплиц.

Принцип работы печи заключается в повторном сжигании масла особым образом. Устройство состоит из двух камер сгорания, соединённых трубой с отверстиями, через которые осуществляется приток кислорода.

Эксплуатация происходит следующим образом:

  1. В нижнюю камеру поступает отработка из топливного бака, а также кислород через специальное поддувало.
  2. При сгорании масел выделившиеся горячие газы поступают наверх через трубу, в которой дополнительно обогащаются кислородом — это увеличивает температуру горения.
  3. В верхней камере совершается дожигание продуктов горения, их окончательный распад. Выделившийся горячий воздух поднимается в дымоход и выводится наружу.

Чтобы повысить эффективность сжигания топлива, верхнюю камеру оборудуют поддувалом, обеспечивающим интенсивный приток кислорода.

Важно! Мощность печи зависит от объёмов нижней и верхней камеры, поэто

ogon.guru

масляное отопление своими руками, отопитель и обогреватель, котел в мазуте, как сделать

Вместо дровяных буржуек для отопления можно использовать масляную печку. Отопительная котельная не имеет особых сложностей при постройке, а ее использование абсолютно безопасное. Главное соблюдать определенные правила техники безопасности.

Особенности, плюсы и минусы масляных печек

Масляная печка работает на отработках нефтеперерабатывающей промышленности. Это экономично выгодное отопление. Для масляных печей не применяют дизель, бензин, растворитель, керосин и другие легковоспламеняемые вещества.

Печки на отработанном масле работают способом прямого нагрева воздуха, который находится в системе. Агрегат имеет 2 отсека горения. Первый используется для сгорания масла. В итоге появляются горючие пары. Они направляются во второе отделение и смешиваются с воздухом. Газы сгорают, и выделяется много тепла.

Для дома такие конструкции не используются. Они отлично обогреют подсобные помещения, гаражи, теплицы.

Правильная работа печи обеспечивается при хорошем притоке воздуха. Первая камера оборудуется специальной заслонкой. Она применяется для контроля подачи кислорода. Соединение двух камер проходит с помощью трубы. В ней проделывают дырки размером в 1 см для подачи воздуха во второй отсек.

Плюсы масляных печей:

  1. Безопасность, так как горят только пары, а не масла;
  2. Простой монтаж и использование;
  3. Не возникает копоть и гарь при эксплуатации прибора;
  4. Дешевизна, так как можно сделать из подручных материалов своими руками.

Из минусов отмечают повышенные требования к хранению топлива. Масла сохраняют в отапливаемых помещениях, так как при низких температурах материал теряет свои свойства. Для топки следует применять исключительно отфильтрованное масло, которое потребуется приобретать отдельно. Если взять обычную отработку, то в домашних условиях невозможно достичь требуемой чистоты вещества.

Для обогрева гаража можно также использовать печку на отработке. как ее установить читайте на сайте:  https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-dlya-garazha

Разновидности выполнения котлов на мазуте

Простую печку можно изготовить самостоятельно. Есть несколько вариантов выполнения задуманного. Каждый характеризуется своими особенностями, преимуществами и недостатками.

Разновидности котлов на мазуте:

  • Из газового баллона или стальных листов;
  • Система с дополнительным наддувом;
  • Печь с капельной подачей топлива.

Легче всего выполнить печку из газового баллона, толстых труб или стальных листов. Дополнительный наддув имеет некоторые сложности при оборудовании, так как требует монтаж вентилятора. Он используется для подачи кислорода во второй отсек. Оптимально установить такой котел в гараже, мастерской.

Вентилятор контролирует качество сгорания газов и позволяет равномерно распределить тепло по помещению. Это отличный вариант для быстрого нагрева помещения.

Капельная подача горючего сложно выполняется человеком без определенных знаний и умений. Здесь нужны профессиональные чертежи. Но если выполнить все работы, то получиться достаточно экономичная и эффективная чудо-печь.

Принцип работы отопления на отработанном масле

Компактные печи помогут сэкономить на отоплении в хозяйственных помещениях. Вариантов оборудования печи может быть несколько. Правильный монтаж требует серьезного подхода и глубокого изучения работы котла.

Устройство и принцип работы печи на отработках:

  1. Загрузочный бункер представлен камерой в нижней части печи. Он соединяется с баком и образует отверстие для подачи воздуха.
  2. Камера сгорания газов находится посередине конструкции. На вид это труба с отверстиями, через которые проходит кислород.
  3. Дожигания газов происходит в верхней камере. К данному отсеку подключается дымоход, который отводит продукты переработки топлива.

Отопительные котлы на отработанном масле обладают множеством плюсов. О том, как правильно выбрать конструкцию котла и собрать ее своими руками, вы сможете узнать из статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kotel-na-otrabotannom-masle

Для масляных печей потребуется оборудовать дымоход длиной 4 м. Монтаж предусматривает только вертикальное положение. Это обусловлено тем, что при сгорании газов выходит много копоти, которая оседает на стенках дымохода. При горизонтальном размещении будет быстрее проходить засорение. А это может привести к попаданию угарных газов в дом и отравлению. В доме разрешаются небольшие изгибы конструкции, но на улице дымоход располагается только вертикально. На конце дымохода устанавливают крышку.

Для полного сгорания газов требуется строго следовать инструкции.

При оборудовании водяной рубашки для печи следует применять жароустойчивую сталь толщиной не менее 4 мм. Верхняя часть нагревается больше всего. Значение доходит до 750 градусов. Поэтому для контура в этой части приходится применять достаточно плотную сталь.

Отопление на отработанном масле своими руками из газового баллона

Проще всего выполнить печь из газового баллона. В итоге получаются прочные и долговечные конструкции. Баллон имеет толстые стенки, которые прослужат долгое время. Такой прибор может отопить площадь до 90 кв м.

Для работы потребуется цельный баллон на 50 л с толщиной стенок 1,5 см. Больший показатель негативно скажется на прогревании оборудования.

Печь из баллона не требует принудительной циркуляции воздуха. Газы в камерах перемещаются путем самотека. Такой котел может быть водогрейный. Чертежи простой системы находятся в свободном доступе. Для сооружения отопительного прибора потребуется сам баллон, труба для дымохода, дрель, сварка с электродами, болгарка с кругами для отрезки и шлифовки, термоустойчивая краска по металлу.

Этапы возведения котла из баллона:

  1. С помощью болгарки срезается верхняя часть конструкции;
  2. Затем снизу привариваются ножки длиной 20 см;
  3. В верхней части оборудуется отверстие, в которое вставляется труба, соединяющаяся с дымоходом;
  4. Делается еще одно отверстие с оборудованной заслонкой;
  5. В отрезанной части монтируются отверстия размером около 6 см, которые используются для заливки топлива.

Завершающим этапом станет покраска конструкции термоустойчивой краской. Порядок выполнения монтаж работ не имеет особых трудностей. Наверху конструкции можно соорудить небольшую площадку, которую можно использовать для хозяйственных нужд (нагрева воды). Оптимальная форма площадки – круглая или прямоугольная.

Все рекомендации по изготовлению пиролизного котла своими руками вы найдете в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami

Как сделать масляную печку из стальных листов

Альтернативой баллону являются стальные листы. Это популярный вариант для гаража или мастерской. Это не только отличный обогреватель, но и плита для готовки. Особенно порадуют небольшие размеры печки.

Выполнение заготовок для печи из стальных листов:

  1. Для начала следует ознакомиться с чертежами.
  2. Для крышки и дна берется материал толщиной 6 мм. Для стенок достаточно 4 мм. Выполнить заготовки можно, используя болгарку.
  3. Из стали в 4 мм вырезается полоска, которая в ширину составляет 11, 5 см. Образует кольцо с диаметром 34 см. Путем сварки получается труба для резервуара.
  4. Дальше делается круг, выполняющий роль крышки. К ней крепятся уголки из металла.
  5. Из стали 6 мм толщиной вырезают два круга размером 35 см.
  6. В центре кружка предусматривается отверстие для дымохода. Рядом вырезается еще одна дыра для подачи топлива.

Затем оборудуется нижняя часть бака. Вырезается круг из стали толщиной 6 мм. Следует отступить пару сантиметров от края и сделать отверстие для дымохода. Его оборудуют из полоски стали длиной 13 см. В итоге получится труба с 10 см диаметром. Далее оборудуется перегородка. Перегородка устанавливается в круг с диаметром 35 см.

Дальше следует вернуться к первой трубе, которая уже выполнена. Снизу на ней просверливают отверстия. Данную трубу можно соединять с крышкой. Труба должна занимать строго вертикальное положение.

Сварка трубы и крышки не происходит. Достаточно обеспечить плотную стыковку.

Потом соединяют без сварки 2 части емкости. Для уплотнения используется специальное кольца. Затем приваривают к трубе с отверстиями конструкцию для заливки топлива, а с другой стороны – соединенную кольцами емкость. Отверстие заливки оборудуется небольшой крышечкой. Завершающий этап – установка дымохода.

О том, какие трубы лучше выбрать для установки дымохода, читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/truby-dlya-dymokhoda

Техника безопасности при отоплении на отработанном масле

Печь на отработанном масле может нести некоторые риски пожароопасности. Именно поэтому использование конструкции имеет ряд требований и правил. Важно ознакомиться с ними для безопасной эксплуатации конструкции.

Нюансы техники безопасности:

  1. Перед началом использования потребуется проверить работоспособность конструкции;
  2. Во время работы не требуется доливать масло;
  3. Когда устройство остынет, можно добавлять топливо;
  4. Не нужно размещать возле печи легковоспламеняемые материалы;
  5. На печку не должны попадать посторонние предметы.

Лучше всего такие мазутные буржуйки использовать в гаражах. Это экономный вариант отопления. При желании можно подключить к системе водонагреватель или оборудовать место для готовки.

Очень важно придумать качественное отопление гаража. Самые экономичные способы отопления гаражного помещения описаны в этой статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-garazha-samyj-ekonomnyj-sposob

Принцип работы печки на отработанном масле (видео)

Котлы на отработке для частного дома представляют собой экономный обогреватель для хозяйственных помещений. Самодельные конструкции отлично впишутся в гараж, мастерскую и любое другое хозяйственное помещение. Для постройки понадобится старый газовый баллон или металлические листы.

homeli.ru

Мазутная печь своими руками – Печь на отработанном масле своими руками: устройство, принципы работы, чертежи

Добавить комментарий

Ваш адрес email не будет опубликован.
