Масса металлической трубы: Таблица веса стальных круглых труб различного диаметра

сколько весит 1 метр круглой или профильной, таблица расчета

Вес стальной трубы зависит от геометрических параметров подобного изделия, а именно: от диаметра (ширины и высоты), толщины стенок и длины. Ведь на вес изделия в равной степени влияют объем и удельная плотность конструкционного материала, затраченного на производство продукции. Ну, а поскольку удельная плотность стали неизменна, то вес труб стальных, а равно и чугунных, медных или алюминиевых, будет зависеть только от геометрии изделия.

От диаметра, ширины, высоты и толщины зависит объем материала, из которого изготовили мерный отрезок трубы. И вычисляя, какой имеет труба стальная вес, нужно, в первую очередь, заняться вычислением объема металла в изделии.

В данной статье мы познакомим наших читателей с самыми простыми способами определения веса трубного проката, используя для этого табличные и альтернативные расчеты.

Содержание

1. Табличный расчет
2. Расчет веса по разнице объемов
3. Расчет веса через вычисление объема развертки трубы
4. Расчет веса на калькуляторе

Табличный расчет

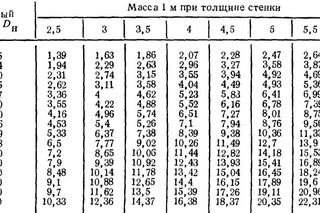

В конструкторских и коммерческих расчетах в качестве единицы измерения веса фигурирует масса одного погонного метра трубы соответствующего типоразмера.  Причем конкретные величины масс одного погонного метра указаны в особом справочнике, где приводится  таблица веса трубы стальной, чугунной, медной и так далее. Проще говоря, существуют специальные таблицы, в которых масса одного метра трубы увязана с габаритами сечения: диаметром (шириной высотой) и толщиной стенки.

В итоге, зная вес 1 метра стальной трубы и длину мерного отрезка, можно подсчитать массу любого изделия, при условии, что его габариты соответствуют стандартным.

На практике такой расчет реализуется следующим образом. Уточняем, какому ГОСТ соответствует труба, вес которой нужно определить.

При этом нужно учитывать, что сортамент сварных труб регламентируют одни нормативные документы, а типоразмеры прокатной продукции – совершенно другие.

Измеряем или уточняем в сопроводительной спецификации габариты сечения изделия. Измеряем длину мерного отрезка. Ищем в нормативных документах вес 1 метра трубы стальной соответствующего ГОСТа.  Умножаем вес погонного метра на длину изделия.

Последнее действие позволит нам вычислить результат с точностью до нескольких грамм.

Табличный расчет хорош своей простотой. Однако такой способ определения веса базируется на использовании большого количества исходных данных. И если нам не известен ГОСТ трубы, не ясны габариты и прочие параметры, то нам придется обратиться к альтернативным способам вычисления веса.

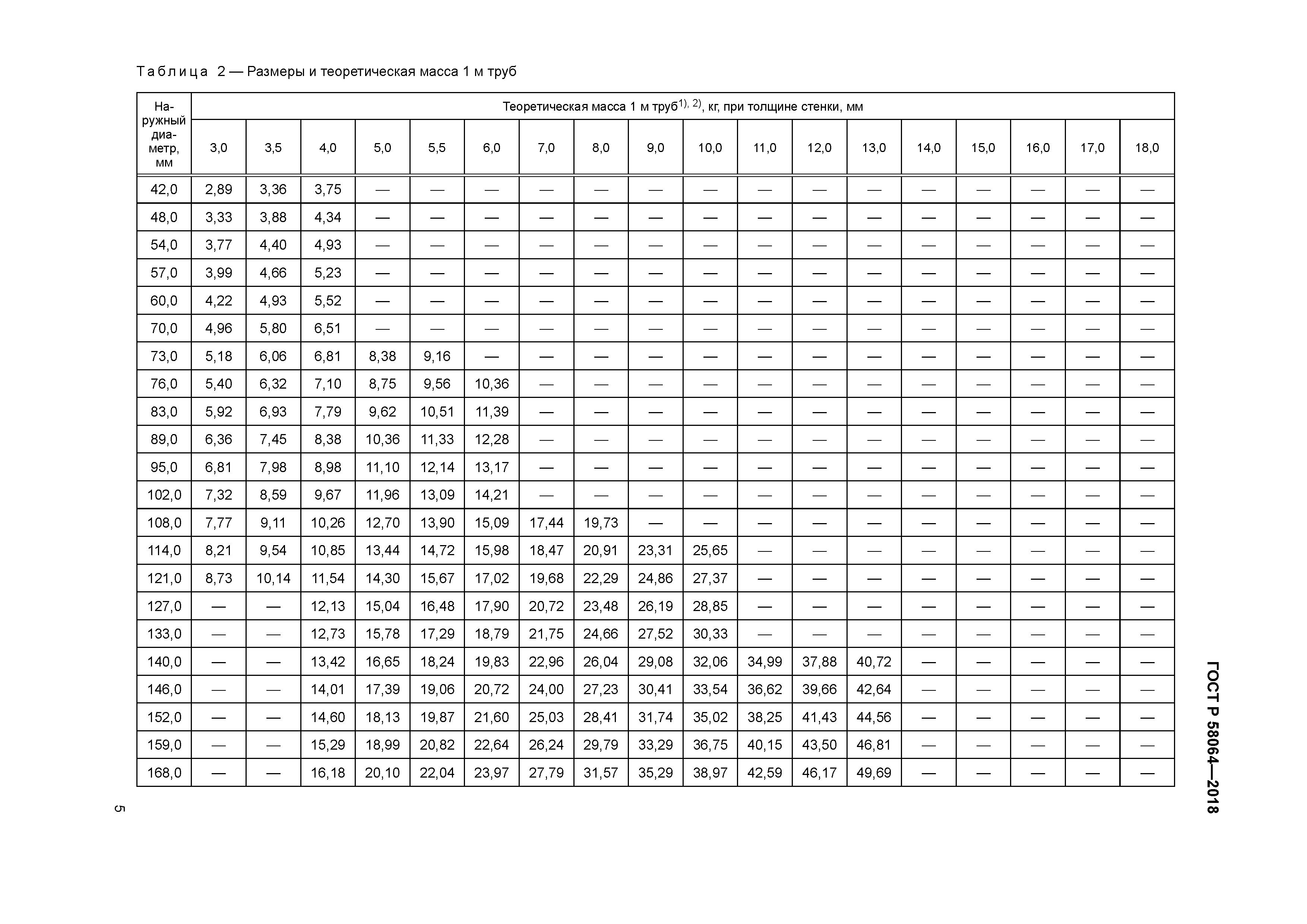

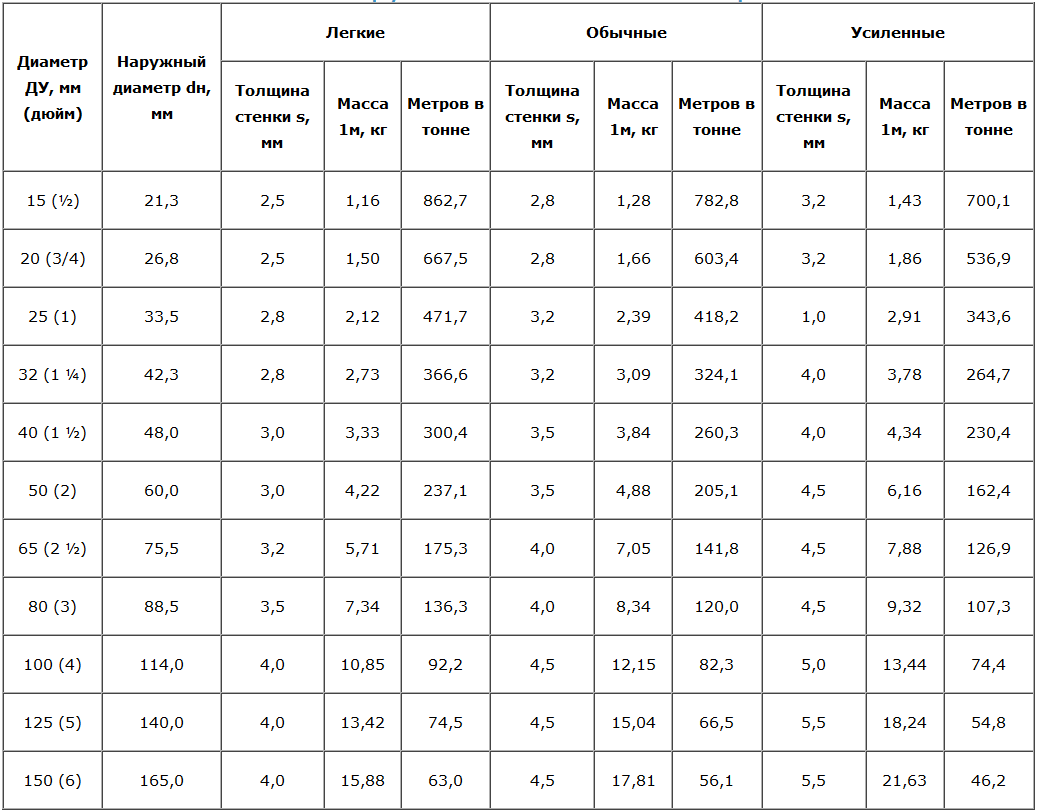

таблица веса стальной сварной трубы

Для того, чтобы вычислить какой у стальной трубы вес, мы должны рассчитать ее объем и умножить результат на удельную плотность металла – 7800 килограмм/метр кубический.  Причем в процессе вычислений можно использовать лишь три методики.

Расчет веса по разнице объемов

Если вы хотите рассчитать удельный вес стальной круглой трубы без справочников, то вам придется задействовать методику вычисления разницы объемов.

Она реализуется следующим способом:

• На первом этапе мы определяем объем цилиндра, вписанного во внешние габариты трубы. Проще говоря, вычисляем объем цельнометаллического прутка, габариты которого, равны внешним габаритам трубы. Для этого нужно вычислить площадь окружности с диаметром, равным наружному диаметру трубы и умножить ее на длину мерного отрезка изделия.
• На втором этапе мы делаем, по сути, те же вычисления. Только нашей целью будет определение объема полой части трубы. Для этого нужно вычислить площадь окружности с диаметром, равным внутреннему диаметру трубы и умножить ее на длину мерного отрезка изделия.
•  В финале мы отнимаем от первого результата (объем цельнометаллического прутка) второй результат (объем полой части). Итогом вычислений будет объем трубы.

Расчет веса трубы по наружному и внутреннему диаметру

Вес изделия определяется путем умножения объема трубы на удельную плотность стали.

Вес трубы профильного сечения вычисляется по той же формуле. Только вместо площади окружности мы вычисляем площадь прямоугольника (цельнометаллического и полого).

Расчет веса через вычисление объема развертки трубы

Для того, чтобы узнать удельный вес трубы – стальной, чугунной или медной – не важно, можно использовать метод вычисления по объему развертки изделия. Ведь любое изделие разворачивается в стальной лист, объем которого вычисляется еще проще, чем объем готового изделия. Для этого нужно просто перемножить периметр (длину окружности) на толщину стенки и длину мерного отрезка.

На практике этот способ выглядит так:

• У трубы измеряется диаметр или длина окружности.
• На следующем этапе выполняется измерение толщины стенки и длины мерного отрезка трубы
• Далее, мы умножаем диаметр толщину и длину трубы. В результате, мы получаем объем листовой развертки.

Для вычисления веса трубы нам нужно умножить объем развертки на 7800 кг/м3 – удельный вес стали.

Это вариант хорош тем, что на его реализацию не нужно тратить много времени и усилий. Ведь объем развертки вычисляется за одно действие, тогда как объем изделия, как минимум, за два действия. К тому же, в случае с круглыми трубами данный способ будет предпочтительнее, ведь длину окружности можно измерить намного точнее, чем ее диаметр.

Расчет веса на калькуляторе

Если такие вычисления вызывают затруднения, то в процессе поиска результата можно  задействовать готовую программу — калькулятор для расчета веса погонного метра трубы. Этот программный продукт скачивают из Интернета, инсталлируют на компьютер, запускают и, введя геометрические параметры, получают вес мерного отрезка изделия.

Причем для получения результата нужно ввести в программу не только диаметр изделия, но и толщину стенки трубы. А в случае определения веса метра профильного проката, компьютер может затребовать габариты каждой грани: ширину/ высоту и толщину стенки.

Дальнейшие вычисления не отличаются от того способа, при котором используется таблица веса стальной трубы. Ведь калькулятор вычисляет вес погонного метра, который нужно умножить на длину мерного отрезка и результат у нас в кармане.

Масса профильной трубы

Трубы с прямоугольным сечением, так же как и с круглым размером имеют свои специальные характеристики, благодаря которым назначается сфера их последующего использования. При этом с необычным профилем также строго классифицируются государственными стандартами (ГОСТ) в зависимости от своих типовых размеров. Малейшие отклонения от установленных показателей будут свидетельствовать о наличии дефекта при выпуске продукции брака.
Наличие дефектов и низкие качественные показатели в изготовленной трубе можно найти по ее весу. Также возможно уточнить соответствует ли она всем основным размерным характеристикам, требуемым стандартом.

Содержание

1. Основные характеристики
2. Размеры профиля
3. Допуски при изготовлении

Профильная труба обладает следующими основными характеристиками:
• форма сечения профильной трубы. Трубы с необычной некруглой формой сечения в основном имеют такие разновидности профиля, как прямоугольный, квадратный или овальный вид профиля. В соответствии с формой сечения она делятся на определенные сорта в перечне выпускаемой продукции;
• основные размеры. Для рассматриваемых труб такими размерами являются ширина сечения, высота, а также длина ее участка. На основании размера профиля они классифицируются по определенным ГОСТам. При этом в случае необходимости они могут производиться в соответствии с другими установленными типовыми размерами;
• толщина стен. Такая величина является решающей размерной технической характеристикой профильной трубы для будущей сферы использования изделия. Размер стенки трубы определяет ее надежность, стойкость, массу почти всегда формирует стоимость ее и, естественно, ее качественные показатели. Уровень толщины стенок должен соответствовать следующим типовым размерам ширине сечения, высоте согласно требованиям ГОСТа;
• масса (вес). Одна из основных характеристик, которая определяет качественные показатели изготавливаемых труб неодинаковых размеров. Размер ее должен строго соответствовать ее массе. Зная вес и соответствующие ей основные размеры можно легко рассчитать толщину стенок, которая является критерием качества приобретаемого изделия. Такой способ также необходим при определении ее толщины в недоступном месте для ее замера посередине отрезка трубы.

С целью проведения точного расчета, необходимо придерживаться требований всех правил по сооружению конструкций для каждого отдельного случая.
Соответствие основных параметров труб стандартам

Для определения разнообразных характеристик изделия существует множество стандартов ГОСТ. Например, ГОСТ 13663-86 устанавливает основные характеристики для труб, а ГОСТ 8639-82 формирует сортамент для данной линии производства. Такой документацией определены такие три основополагающих типа:

1. Холоднодеформированные или холоднотянутые.
2. Горячедеформированные или горячекатаные.
3. Электросварные, выполненные сваркой.

Первые два вида изготавливаются без шва. Сварные изготавливаются из листов металлопроката путем использования электросварочных методов.

Размеры профиля

Ширина и высота профиля могут находиться на уровне от 10 до 180 мм, которые зависят от вида металлической трубы. Размер толщины стенок при таком сечении должен составлять от 1 до 14 мм. Все определенные ГОСТами типы труб имеют строго соответствующие типовые размеры, а именно:
• Толщина стенок холоднодеформированных равняется 18 мм, при этом длина стенок 10120 мм.
• Толщина стенок горячедеформированных равняется 414 мм, при этом длина стенок 60180 мм.
• Толщина стенок электросварных равняется 15 мм, при этом длина стенок 10100 мм.

Для определения веса на основании ее размерных характеристик существуют специальные переводные таблицы.
Длина
Длина зависит от способа обработки металлических изделий. Существует холоднокатаный и горячекатаный процесс проката металла, а также сварной метод. Длина их обычно составляет 1,512,5 м.
В зависимости от такого размера, как длина, они бывают:
• с длиной немерной;
• с длиной мерной;
• с длиной мерной и кратной.

При изготовлении с длиной мерной, а также с длиной кратной и мерной с целью запасного участка на каждый разрез добавляется дополнительная часть трубы (припуск) в размере 5 мм. В результате при выпуске готового изделия разрешается отклонение до 10 мм на один отрезок трубы.
Типы стали

В зависимости от применения определенного типа стали, при производстве труб может изменяться ее толщина стенок и соответственно масса.
Для ее производства используют сталь следующих марок:
• 10 и 10пс,
• Ст-2пс и Ст-4пс,
• Ст-2сп и СТ-4сп, и Ст-4кп.

Используя сталь различных марок, появилась возможность производить их для применения их в любых условия эксплуатации.

Допуски при изготовлении

Такие показатели, как вес 1 метра трубы или количество метров в 1 тонне, справочно показаны в таблицах государственных стандартах.
Для определения допустимого отклонения веса 1 метра от теоретической величины, определенной по размеру и толщине, используются разрешающие допуски также соответствующие определенной нормативной документации. То есть допуск, тоже имеет свои строгие ограничения.
Рассмотренные выше основные характеристики могут отличаться от нормируемых значений на 12%.
Исходя из полученного опыта, процент отклонения параметров может быть на уровне 7% для труб с толщиной до 2 мм и на уровне 5% для труб с толщиной более 2 мм.
Перед выпуском весь ассортимент изготовленной продукции проходит испытание своих механосвойств, окончательный спектральный анализ на химсостав изделия для определения соответствующей сферы их использования в случае отсортировок и переназначения.
Степень округления углов (обтекаемость) профильных труб назначается в соответствии с нормативными документами для изготовления продукции и имеющегося в наличии оборудования на производстве.

Математическая задача: Латунная трубка — вопрос № 1898, основы физики

Внешний периметр латунной трубки (ρ = 8,5 г/см ³ ) равен 38 см. Его масса 5 кг, длина 54 см. Какая толщина стенки трубы?

Правильный ответ:

h = 2,938 мм

Пошаговое объяснение:

o=2πr r=38/(2π)=6,048 см V=m/ρ=588,235 см3 (πr2−π(r− h)2)54=V r2-(r-h)2=V/π/54 -(r-h)2=V/π-r2 (r-h)2=r2-V/π/54 r- h=33,111

r−h=5,754 h=(6,048−5,754) см=2,938 мм

Нашли ошибку или неточность? Не стесняйтесь

напишите нам

. Спасибо!

Советы для связанных онлайн-калькуляторов

Вы хотите преобразовать единицы длины?
Совет: конвертер единиц плотности поможет вам преобразовать единицы плотности.

Для решения этой словесной задачи по математике необходимо знать следующие знания:

• алгебра
• выражение переменной из формулы
• арифметика
• квадратный корень
• объемная геометрия
• цилиндр

Единицы физических величин:

• масса 900 34
• плотность
• длина

Темы, темы:

• основы физики

Уровень сложности слова:

• практика для 14-летних
• старшая школа

• Толщина трубы
  Наружная окружность трубы 32см. Его длина составляет 60 см, плотность 8,5 г/см³ и вес 9.495 кг. Рассчитать толщину стенки трубы.
• Латунный шар
  Какова масса полого латунного шара, внешний диаметр которого 16 см, толщина стенки 2 см, а плотность латуни ϱ = 8,5 г
• Латунный шар
  Найти массу латунный шар с внешним радиусом 12 см и толщиной стенки 20 мм при плотности латуни 8,5 г/см³.
• Рассчитать 8891
  Рассчитать вес трубы из ПВХ с внутренним диаметром d = 45 мм и длиной l = 3 м, если толщина стенки трубы s = 7,5 мм. Плотность ПВХ ρ = 1350 кг/м³.
• Пластиковая труба
  Рассчитайте массу пластиковой трубы диаметром d = 70 мм и длиной 380 см при толщине стенки 4 мм и плотности пластика 1367 кг/м³.
• Масса
  Толщина металлической трубки 1 см, а ее внешний радиус 11 см. Найдите массу такой трубы длиной 1 м, если плотность металла 7,5 г на кубический сантиметр.
• Плотность железа
  Рассчитайте вес 2-метровой рельсовой трубы с внутренним диаметром 10 см и толщиной стенки 3 мм. Плотность железа p = 7,8 г/см³.
• Стальная трубка
  Стальная трубка имеет внутренний диаметр 4 см и внешний диаметр 4,8 см. Плотность стали 7800 кг/м³. Вычислите его длину, если он весит 15 кг.
• Полая сфера
  Полая стальная сфера плавает в воде, погруженная на половину своего объема. Определить внешний радиус шара и толщину стенки, если известно, что вес шара 0,5 кг и плотность стали 7850 кг/м³
• Квадрат
  Квадратная дубовая доска (плотностью ρ = 700 кг/ м ³ ) имеет длину стороны 50 см и толщину 30 мм. В доске сверлятся 4 отверстия диаметром 40 мм. Какой вес доски?
• Рассчитать 3060
  Рассчитать площадь поверхности отрезка трубы, если: наружный диаметр = 40 см; длина = 3 м
• Медная пластина
  Рассчитайте толщину медной пластины плотностью 8,7 г/см³ размером 1,5 метра и 80 см, а ее вес составляет 3,65 кг.
• Медная пластина
  Медная пластина длиной 3,2 м и шириной 50 см весит 55,42 кг. Какова толщина листа, если 1 м³ меди весит около 8700 кг?
• Силос
  Внешний периметр силоса 32 м. Бетонная стена толщиной 35 см. Каковы диаметр и площадь внутреннего пола силоса?
• Металлическая трубка
  Рассчитайте массу металлической трубки длиной 8 дм с внешним радиусом 5 см и внутренним радиусом 4,5 см, а 1 см³ этого металла равен 9,5 г.
• Деревянный контейнер
  Слесарь должен закрыть кубический деревянный контейнер металлическим листом внутри. Внешний край контейнера 54см. Толщина стенки 25 мм. Контейнер не имеет крышки. Рассчитать. Сколько листов потребуется, чтобы покрыть его?
• Труба
  Труба длиной 1,5 м. Его внешний диаметр 60 см, внутренний диаметр 52 см. Рассчитайте массу трубы, если плотность материала, из которого она изготовлена, равна 2 г/см³. Пожалуйста, округлите результаты до целых килограммов.
