Мансардная крыша схема – Крыша мансардного типа — варианты и пошаговые инструкции!

Содержание

Мансардная крыша своими руками пошагово

Мансардная крыша представляет собой оптимальный метод увеличения полезной площади дома. При этом затраты будут минимальными. При устройстве такой конструкции можно оборудовать еще одну или несколько жилых комнат. Часто на мансарде устраивают детские комнаты или кабинет. Комфортабельное помещение на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение. Мансардная крыша представляет собой определенным образом обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) можно найти в конце статьи.

Преимущества и недостатки решения

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

  • На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
  • Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
  • Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Виды мансардных крыш

При проектировании мансардного этажа важно позаботиться о выборе типа крыши. Нужно разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши. Их можно выбирать только при учете особенностей дома:

  • Двускатная крыша. Такие конструкции являются простыми. Они имеют два ската. Под двускатными крышами довольно просто оборудовать мансардные помещения. поскольку такие конструкции являются довольно простыми, сложностей при их планировке не возникает. Основным минусом подобных крыш является небольшое пространство мансардных комнат. Это обусловлено расположением потолков под углом.
  • Ломаная двускатная крыша. Главной отличительной чертой таких конструкций является наличие четырех скатов. Их размещают под разными углами. Такие крыши сложнее строить, чем обычные двускатные конструкции. Однако и пространства в мансарде будет намного больше.
  • Одноуровневая мансардная крыша. Эти крыши устраивать еще сложнее. Однако при правильном подходе и следовании советам профессионалов можно возвести мансардную крышу, под которой будет просторное и комфортабельное помещение. Такая крыша смещена в одну из сторон чердачной комнаты.
  • Двухуровневая крыша. Подобный тип крыш конструировать сложнее остальных. Проект конструкции составляется вместе с планом мансардных помещений. Это обусловлено расположением комнат на разных уровнях дома.

Важно разобраться с устройством мансардной крыши, которую решено сделать.

Устройство мансарды

Каждая крыша имеет свои особенности конструкции. Однако мансардные конструкции обладают рядом общих черт и с простыми скатными сооружениями. Их важно знать, приступая к работе:

  • Кровля. Этот элемент крыши является защитным барьером всей конструкции. Кровля исключает проникновение в чердак осадков и воздействие непогоды.
  • Обрешетка. Она изготавливается из деревянных досок. Именно на обрешетку и укладывают кровельный материал.
  • Коньковый прогон. Он представляет собой верхнюю часть крыши.
  • Стропила. Они могут выполняться разных типов – наслонными и висячими. Каждое из таких стропил имеет свои особенности. Для мансардной крыши выбираются наслонные изделия.
  • Внутренние опоры. Чтобы крыша была прочной и устойчивой, ее следует подпереть вертикальными балками.
  • Слой изоляции. Между кровлей и стенами помещения укладывают пирог изоляции. Он включает несколько слоев. За счет этого соблюдается определенный температурный режим в мансардной комнате. В пирог заключают тепло-, гидро- и шумоизоляционные слои.

Зная устройство крыши, можно приступать основным работам. Фото возведения мансардной крыши своими руками (пошагово) помогут разобраться с этапами процесса.

Технология строительства мансарды

Нередко архитекторы при составлении проекта мансардной крыши, не принимают во внимание погрешности системы вентиляции и изоляционного слоя. Если имеются такие ошибки, результат может оказаться плачевным. Уже спустя несколько лет, крыша станет протекать. Поскольку мансарда довольно близко располагается к стене внутри помещения, довольно трудно обеспечить оптимальный уровень теплообмена. В конструкцию мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Важно! Элементы стропильной системы следует заранее обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.

Теплоизоляционный слой выполняется толщиной 20 см. Это обусловлено холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, понадобится создать и систему вентиляции крыши. Летом, когда температура будет довольно высокой, кровля будет сильно прогреваться, это может сделать пребывание в мансарде довольно некомфортным. При правильно оборудованной системе притока и отвода воздуха находиться в помещении станет гораздо приятнее. Это же решение и позволит защитить крышу от разрушения. Слой шумоизоляции укладывается для создания тихой и комфортной обстановки внутри мансарды. При этом не будет сильно слышно дождя, града или сильного ветра.

Совет! когда выполняется укладка изоляционных материалов, лучше проводить работу с опытным монтажником. Это позволит избежать ошибок.

Этапы строительства мансарды

Пошаговая инструкция по устройству мансардного этажа подразумевает выполнение ряда тонкостей технологии. Для сооружения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Постройка чердачного помещения окажется существенно сложнее, чем в случае с обычной крышей. Это обусловлено необходимостью соблюдения нужных углов скатов. Разобраться, как своими руками построить мансарду в частном доме, можно после изучения плана постройки.

Начинать нужно с составления проекта мансардного этажа. Для этой цели лучше пригласить специалиста, который сможет точно рассчитать нагрузки и установить необходимые размеры элементов. При наличии определенных знаний все расчеты можно выполнить в специальной программе. Понадобится также рассчитать уклоны крыши и предполагаемые нагрузки. Для безошибочного выполнения работы потребуется изучить книгу «нагрузки и воздействия на здания и сооружения».

Возведение стропильного каркаса

При выполнении этого этапа работ понадобится пригласить 2-3 работников. Устройство кровли лучше начать с укладки мауэрлатных брусьев. Их фиксируют по всему периметру дома. Для мауэрлатов выбирают брусья 100х100 мм.

Затем монтируют каркас будущей мансардной комнаты. Его вертикальные элементы станут служить опорными стойками для стропильной системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их фиксируют к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

Совет! В процессе таких работ лучше пользоваться шуруповертом. Это значительно ускорит ход работы.

В результате таких действий получаются две арки. Их следует соединить при помощи бичевки. Она должна располагаться строго горизонтально. Даже при небольшом наклоне бичевки одну из арок придется укорачивать. Затем на определенном расстоянии друг от друга следует установить другие арки. Чтобы закреплять перемычки, используют штампованные уголки.

Затем устанавливаются верхние стропила. Такая работа является довольно сложной. Стропила следует монтировать таким образом, чтобы они были установлены под определенным уклоном. Сначала выполняется шаблон из досок. Нужно, чтобы они соответствовали соединенным стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужное место. Установка стропил осуществляется с учетом постройки внутренней мансардной комнаты.

Оканчивается установка стропильной конструкции прибиванием обрешетки. Обычно ее выполняют из фанеры или ДСП.

Утепление мансардной кровли

После завершения работ по установке стропильной системы и обрешетки можно создавать изоляционный слой. Пленку пароизоляции укладывают изнутри кровли. Ее фиксируют к стропилам на строительные скобы. После выполняется теплоизоляция. Необходимо следить за плотностью укладки утеплителя на поверхности стропил. Не должно быть щелей, из-за которых в будущем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкцию обрешетки крепят на теплоизоляцию с промежутком между досками в полметра.

Сверху на стропила укладывают гидроизоляцию. Она будет защищать мансарду от попадания влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальной при устройстве мансарды.

Внимание! Во время строительства важно позаботиться о соблюдении требований безопасности.

Как видно, возведение мансардной крыши представляет собой серьезную работу. От степени серьезности, с которой подходить к работе, зависит долговечность сооружения. Можно найти массу примеров, какую конструкцию и внешний вид может иметь мансарда. Среди различных ее видов можно подобрать наиболее подходящий вариант. Если необходимо создать оптимальное дневное освещение, следует установить окно больших размеров. Часто его форма выбирается круглой или квадратной. В любом случае перед работой следует тщательно подготовиться и составить проект будущей постройки.

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность.

Отправить комментарий

2proraba.com

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Содержание статьи

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Преимущества и недостатки

Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

  1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
  2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
  3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
  4. Доступность. Все используемые материалы недороги и доступны для приобретения.
  5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

  • Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
  • Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
  • Конструкция предполагает возможность потери тепла в отопительные период.
  • Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

  1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
  2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
  3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.

  4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки. Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

  • Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
  • Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
  • Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
  • Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
  • Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
  • Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
  • Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
  • Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
  • Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Этапы установки

Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни. Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды. Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки. Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером. Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

Видео-инструкция

krovlyakrishi.ru

Технология постройки мансардной крыши своими руками

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды. Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

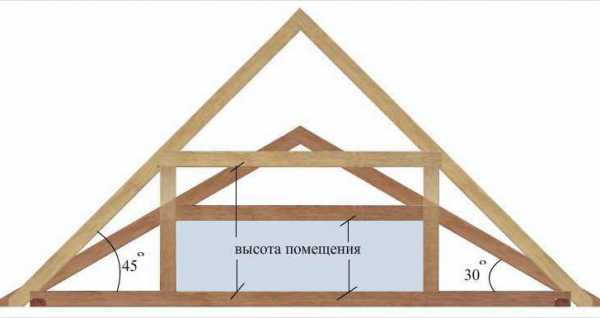

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

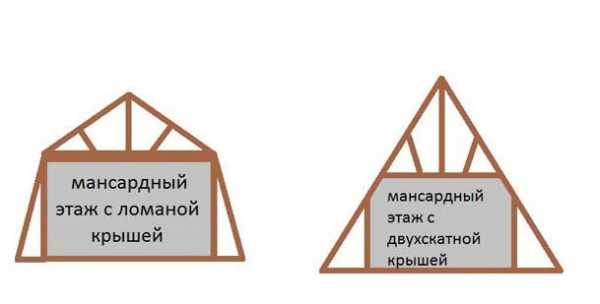

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

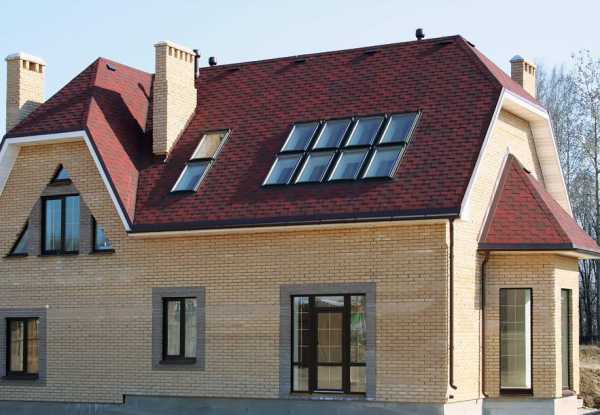

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

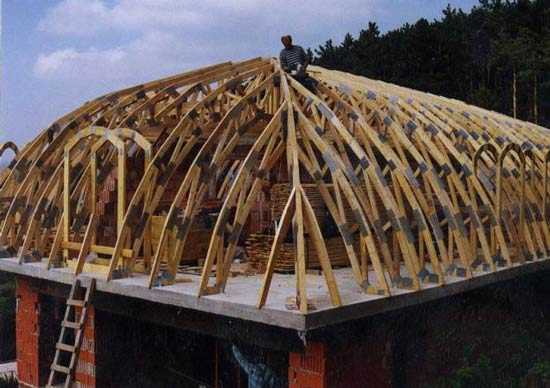

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

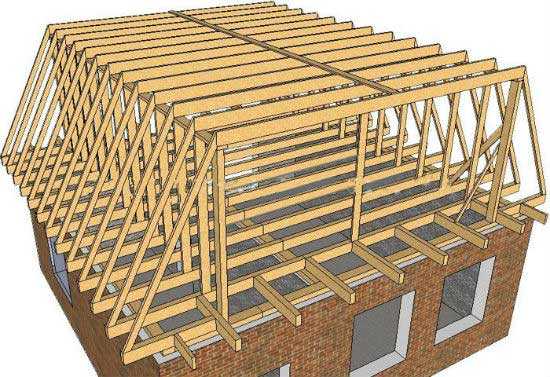

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

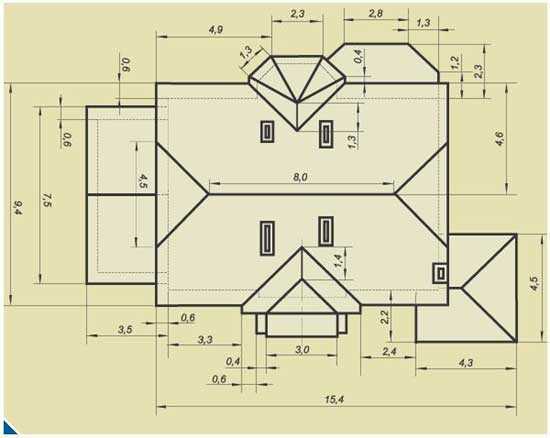

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

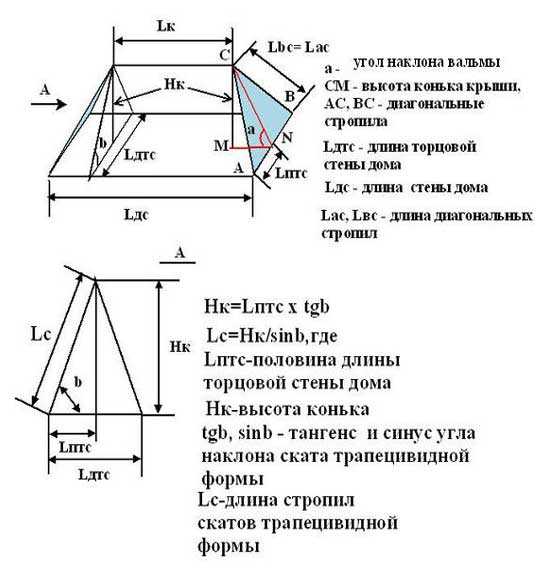

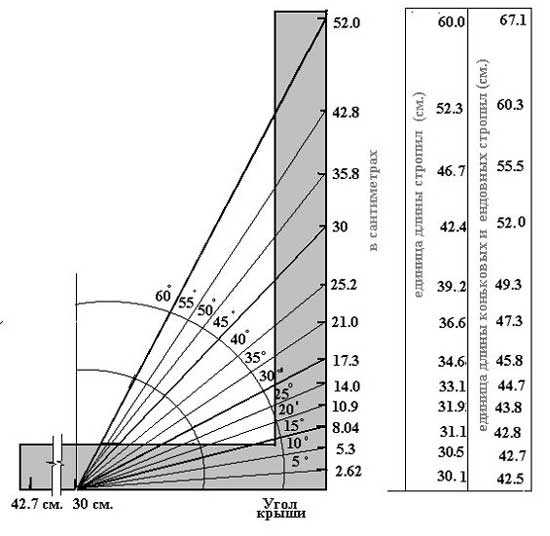

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

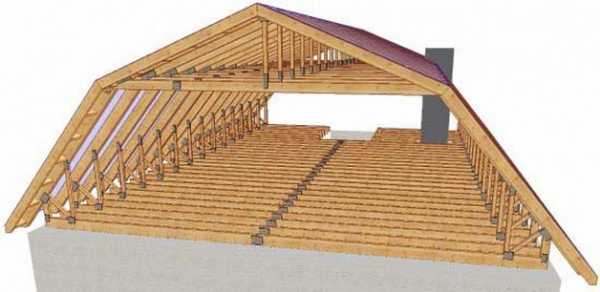

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

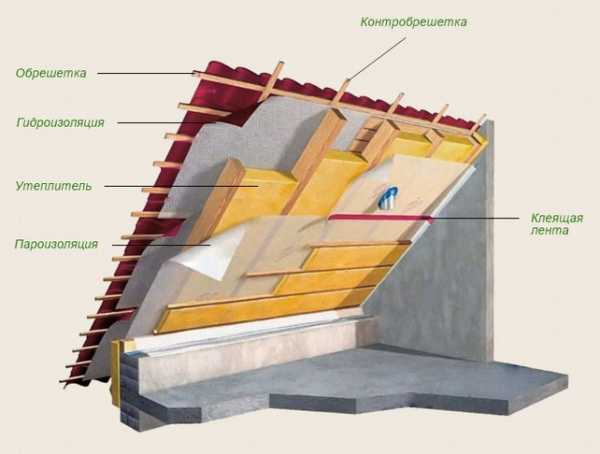

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину.

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

roomgood.ru

Мансардная крыша своими руками: как построить и утеплить

От формы кровли зависит не только Ваш комфорт и уют, а также внешний вид здания, его презентабельность и стиль. Рассмотрим, как делается мансардная крыша своими руками, конструкция и схема её стропильной системы, принципиальное устройство, а также утепление.

Особенности конструкции мансардной крыши

Крыша мансардного типа – это оригинальная конструкция кровли, которая характеризуется двойным наклоном с каждой стороны. Такой тип конструктивного исполнения имеет крутой склон у основания и более спокойный на вершине. В зависимости от того, как крыша спроектирована, нижние склоны могут доставать до самой земли или вообще не быть видными из-за стен. Исключением является ломаная мансардная кровля – эта крыша может иметь вогнутые детали по своей площади или даже круглое основание в зависимости от дизайнерского решения.

Фото — Мансардная крыша с балконом

Популярность мансардной крыши частных домов не теряет актуальности уже несколько веков, несмотря на сложность стропильной системы. Дело в том, что благодаря своеобразному строению, карниз кровли образует дополнительный технический этаж, который можно использовать как жилую комнату или чердак. Кроме того, стропильная система мансардной крыши позволяет сделать в ней окна, чем улучшить внешний вид, хотя такая конструкция и без того очень красивая.

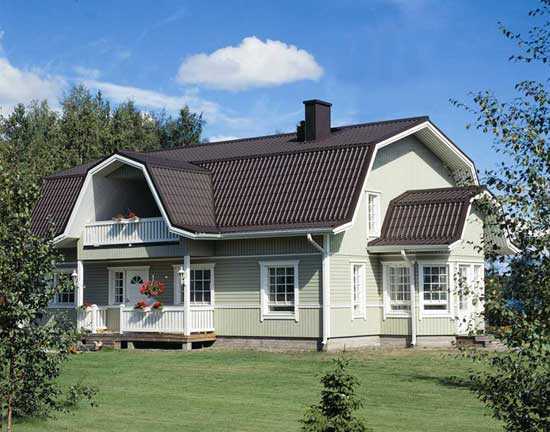

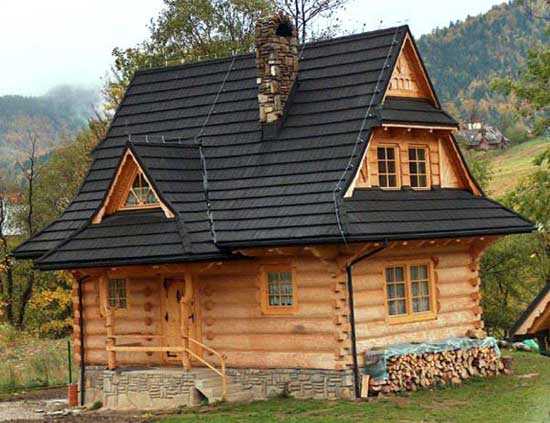

Фото — Дом с мансардной крышей

Мансардная полувальмовая и многощипцовая крыша часто используется для покрытия гаража, дачи, бани и прочих помещений.

Фото — Схема мансарды с окном

Но у такой кровли есть свои недостатки:

  1. Стропила мансардной крыши не предназначены для использования в очень снежных районах. Под давлением снегового покрова кровля может рухнуть или осадить фундамент. Если Вы решили все-таки монтировать такую конструкцию у себя дома, то нужно очень тщательно производить расчет мансардной крыши;
  2. Из-за накоплений снега кровля может начать протекать;
  3. У конструкции достаточно высокая цена из-за сложной стропильной системы;
  4. Такой вариант кровли не подойдет для домов с ленточным фундаментом – они осядут.

Видео: монтаж стропильной системы мансарды

Виды мансардных крыш

Существует несколько типов двускатной мансардной крыши, в основном их распределяет фронтон. В зависимости от его формы бывают:

  1. Вогнутые и выпуклые мансарды;

    Фото — Вогнутая мансарда

  2. Двухуровневая и одноуровневая кровля;
  3. Ломаные или угловые мансарды.

    Фото — Стропильная система ломаной мансарды

Каждый из этих типов применяется при проектировании домов с балконом и без до сих пор, но многие из них очень сильно зависят от погодных условий определенных регионов. Например, вогнутые мансарды хорошо себя зарекомендовали в сухих районах с небольшим среднегодовым количеством осадков, в то время как выпуклые прекрасно справляются с отводом жидкости и снега со своей поверхности.

Фото — Выпуклая мансарда

Кровли типа угловых часто демонстрируются в зарубежных фильмах 60-х годов – это неравномерные мансарды, нетрадиционные, как их еще называют. По конструкции с одной стороны они продолговатые, а с другой более короткие, отлично подходят для постройки беседок и террас.

Одно и двухуровневые конструкции – это кровли с чердаком и без него. Многие хозяева склоняются к тому, что чердак нужен, ведь так утепление мансардной крыши обойдется гораздо дешевле, и обустроится быстрее.

Как построить мансардную крышу своими руками

Мансардная полувальмовая крыша имеет крутую нижнюю часть, как правило, с мансардными окнами, которые расположены перпендикулярно по отношению к боковым сторонам стены. Верхняя часть слегка наклонена под определенным углом, его минимальная величина должна обеспечивать достаточный сток воды с поверхности кровли. Традиционно, нижняя часть кровли не должна быть видна с земли, но в некоторых случаях возможны исключения.

Фото — Мансардная полувальмовая крыша

Технология строительства мансардной крыши довольно сложна, но мы постараемся все пошагово объяснить.

Фото — Кровельный пирог мансардной крыши

Принципиальный кровельный пирог мансардной крыши имеет свои особенности:

  1. Нижняя часть стропильных ног образовывает пол чердака, поэтому особенно внимательно отнеситесь к сооружению основания кровли;
  2. Многие проекты и чертежи мансардной крыши используют технологию прямой конструкции, а не ломаной – это позволяет сэкономить значительное количество рабочих материалов. В таком случае от стен к кровле должен быть образован острый угол;
  3. Мансардные окна могут выступать не только в роли источника света, но и как вентиляция, отдушина и т.д., что поможет сэкономить время на оборудование этих элементов дома;
  4. Стропила мансардной крыши должны иметь определенные размеры, чтобы обеспечивать естественный отвод сточной воды с поверхности кровли. Например, у деревянного здания должен быть запас расстояния от стены как минимум полметра;
  5. Очень важно рассчитать место расположения и высоту каркасного бруса. Перед тем, как сделать мансардную крышу, обязательно рассчитайте нагрузку материала её покрытия. Это нужно чтобы узнать, как строить поперечные балки, на какой высоте и с какой частотой. На эти ноги опираются стропила кровли, чаще всего это расстояние находится около 100 см. Но если у Вас кровля имеет более крутой угол, чем 45 градусов, то нужно увеличить просвет до 120 сантиметров;
  6. Если Вы хотите построить мансардную крышу из профнастила или металлочерепицы, то нужно сделать каркас с учетом повышенного напряжения на балки. Таким образом, оптимальным сечением каркасного бруса считается 5 – 15 сантиметров.

    Фото — Монтаж мансардной крыши

Как видите, очень многое зависит от наклона кровли и выбранных материалов отделки. Обсудим, как делать мансардную крышу поэтапно своими руками:

  1. Подготовьте чертежи и схемы, они понадобятся для того, чтобы правильно соединить узлы стропил. На них уже должна быть рассчитана высота балок, вентиляция или окна, и шаг стропильных ног;
  2. Теперь нужно план утвердить у специалиста-архитектора. Это необязательный пункт, но если Вас заботит собственная безопасность – то очень советуем не пропускать его;
  3. Еще одним подготовительным этапом можно назвать пропитку всех деревянных балок. Как мы уже говорили, у мансардной крыши довольно большие проблемы с водоотводом, поэтому нужно подготовить дерево к работе в экстремальных для него условиях;
  4. Теперь все делаем как на схеме ниже. Чтобы разобраться с ней, Вам нужно ориентироваться в строительных терминах:
  1. Начало работы – это установка мауэлратов по периметру Вашего здания. Мы советуем брать брус с сечением 100х100 мм;

    Фото — Соединения мауэлрата

  2. Далее производится монтаж подпорок, которые также образуют помещение чердака или комнаты мансардной крыши. Первыми нужно установить балки в самом начале кровли и в конце, а далее по порядку каждый пролет;

    Фото — Каркас мансарды

  3. У нас образовался начальный каркас, чтобы проверить его правильность, нужно протянуть бечёвку, если она строго горизонтальная – то все сделано верно, если нет – то нужно подрезать одну из досок. Наш план должен включать в себя расчет расстояния между прочими поперечными балками мансардной крыши. Придерживаясь выбранного промежутка проводим дальнейшую установку балок;
  4. Теперь устанавливаем стропила как на фото;

    Фото — Конструкция мансардной крыши

  5. Сложнее всего строить самостоятельно верхние стропила, где важна не только длина, но и угол. Технология достаточно трудоемка, но здесь главное внимательность и четкость действий;

    Фото — Верхние стропила мансардной кровли

  6. Когда верхние стропила заняли свое законное место, осталось только установить обрешетку, покрыть кровлю утеплителем и выбранным материалом.

Чем утеплить мансардную крышу

Многие хозяева из прохладных регионов задаются вопросом, чем утеплить мансардную крышу. Этот процесс производится изнутри, кроме того нужно отталкиваться от того, что такая кровля сама по себе довольно тяжелая. Исходя из таких данных, у нас остается несколько вариантов утепления:

  1. Минеральная вата;
  2. Пенопласт;
  3. Утеплитель из пеноблоков.
Фото — Утепление мансардной крыши

Обычная строительная мансардная крыша чаще всего покрывается минватой (при этом, толщина утеплителя часто доходит до нескольких десятков сантиметров, в зависимости от климата). Это оптимальный вариант для тех, у кого продуман интерьер чердака и любителей экономии. Конечно есть более дорогие варианты порошкового напыления и утеплителя, но они часто не оправдывают надежд, а их стоимость под час выше цены самой крыши.

7 Октябрь 2014       Автор: Владимир Бакаев


www.proprofnastil.ru

проект, конструкция, устройство, советы как правильно сделать расчет и монтаж мансардной крыши, фото домов с мансардой

При возведении такой сложной конструкции, как мансардная крыша своими руками следует учитывать массу самых разных факторов. Прежде всего необходимо выбрать вид кровли, которых существует немало. Далее нужно составить проект с расчетом стропильной системы, уклона скатов, площади крыши и количества необходимых для ее строительства материалов.

Возводится кровля по определенным технологиям, нарушать которые нельзя. О том, как сделать в загородном доме полноценный мансардный этаж и поговорим в этой статье.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Мансардные крыши бывают:

  1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
  2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
  3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
  4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;

Шатровая мансардная крыша устраивается в квадратных домах

  1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
  2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
  3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.

Под мансарду может быть переоборудована крыша любой конструкции

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

На заметку: Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

На заметку: Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Как сделать ломаную двускатную мансардную крышу самостоятельно

Двухскатная ломаная мансардная крыша своими руками возводится поэтапно. Сначала выполняется

Расчет необходимых материалов

Узнать площадь двухскатной ломаной кровли можно путем сложения площадей всех четырех скатов. Таким образом несложно определить сколько квадратных метров кровельного материала, а также паро- и гидроизоляционной пленки необходимо.

Что касается утеплителя, то его толщина для устройства жилой мансарды должна составлять хотя бы 20 см. Если она меньше, материал придется устанавливать в два слоя. То есть площадь кровли необходимо будет умножить на два.

Выполнив расчеты и заказав все необходимые материалы можно начинать возводить каркас мансардной крыши. Угол наклона нижних стропил обычно составляет 60гр, верхних – 15-20гр.

Мансардная крыша. Фото двухскатной ломаной кровли

Установка мауэрлата

Мауэрлатом деревянного дома служит верхний венец (бревенчатый или брусчатый). В сооружениях другого типа установка этого элемента выполняется отдельно. В верхнюю часть бетонных стен еще на этапе из возведения заливаются шпильки или анкера (шаг не менее 2 метров). На них и крепится мауэрлат. К кирпичным стенам брус (сечением не менее 150 мм) можно закрепить скобами.

Мауэрлат крепится к стене на анкерные болты

Важно: Предварительно под мауэрлатом устраивают гидроизоляцию, простелив верхнюю часть стен рубероидом в два слоя.

Балки перекрытия

Продолжают строительство мансардной крыши установкой балок перекрытия. Делают их обычно из бруса толщиной 200 мм. Уложены они могут быть как на мауэрлат, так и в предварительно устроенные в стенах карманы. Сначала кладут крайние балки, выравнивая их по уровню. Далее между ними протягивают шнур и по нему устанавливают промежуточные. При укладке в карманы, концы балок обязательно следует промазать битумной мастикой и обернуть двумя слоями рубероида.

Балки перекрытия мансардной крыши могут быть уложены на мауэрлат

На заметку: Наиболее удобным шагом между балками считается шаг в 60 см. В этом случае в последующем плиты утеплителя можно будет уложить без подрезки.

Стропильная система

Вопрос о том, как построить мансардную крышу упирается по большей мере в возведение надежной стропильной системы. На каждую балку строго вертикально устанавливается стойка (брус сечением 150мм). Далее монтируют прогоны (доска 50х150мм). На прогоны нужно будет наложить ригеля (доска 50х200мм). Все эти элементы — стойки, прогоны и ригеля, образуют параллелепипед, служащий каркасом собственно жилой комнаты на мансарде.

Продолжают монтаж мансардной крыши установкой нижних (наслонных) стропил. Для них подойдет брус сечением 50х150мм. Предварительно стоит изготовить шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другой к прогону. Далее размечают форму запила и выпиливают его. По этому шаблону раскраивают стропила.

Для установки верхних (висячих) стропил размечают центр кровли. При этом к мауэрлату прибивается временная стойка и устанавливается крайняя затяжка. Далее готовится шаблон из доски и по нему вырезаются концы верхних стропил. По центру их скрепляют между собой металлическими пластинами. Затем нужно поставить подвесные стойки (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны.

Стропильная система мансардной крыши

Для крепления всех элементов стропильной системы применяют оцинкованные уголки, саморезы и гвозди.

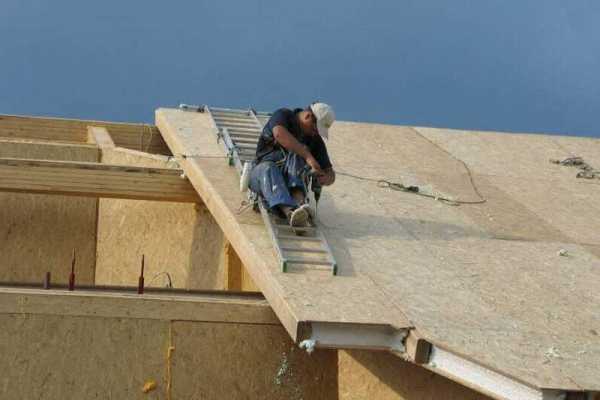

Обрешетка

Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно видеть кровли из металлочерепицы или профнастила. Под них может быть установлена разреженная обрешетка. При использовании рулонных материалов монтируется сплошная.

Обрешетка мансардной крыши может быть сплошной или разреженной

Гидроизоляция и монтаж кровельного материала

Крыша мансарды своими руками получится надежной только в том случае, если будет устроена качественная гидроизоляция. Чаще всего для защиты кровель используется супердиффузионная мембрана. Монтировать ее начинают снизу. При угле наклона крыши от 15 до 30гр нахлест между рядами пленки должен составлять примерно 25см, при угле больше 30гр – 15-20см. Крепится пленка к стропилам посредством специальных скоб. Поверх пленки набивается контробрешетка. На нее и крепится кровельный материал.

Кровельный материал монтируется поверх гидроизоляционной пленки

Важно: При монтаже необходимо следить за тем, чтобы пленка не натягивалась. Материал должен слегка провисать. Таким образом обеспечивается вентиляция подкровельного пространства.

Утепление

При соблюдении всех технологий утепления получится подходящая для обустройства жилого помещения мансардная крыша. Своими руками теплоизолятор обычно монтируется изнутри помещения. В случае монтажа утеплителя снаружи предварительно выполняется обшивка мансарды изнутри. После того, как укладка будет завершена, для того, чтобы плиты не выпадали, снизу их обтягивают проволокой, закрепляя ее к стропилам.

Утепление крыши домов с мансардой. Фото базальтовой ваты между стропилами

На заметку: Чаще всего для утепления мансард используется минеральная вата. Она ложится между стропилами плотнее, чем пенопласт. В результате исключается появление мостиков холода.

Пароизоляция и обшивка

Мансарда двухскатной крыши устраивается с обязательным использованием пароизоляционного материала. Поверх ваты необходимо натянуть изоспан фольгой внутрь помещения. Над ним набивается контробрешетка под обшивку. Таким образом устраивается вентиляция. Изнутри мансарда обшивается гипсокартоном, вагонкой или фанерой.

Таким образом может быть возведена надежная мансардная крыша своими руками. Видео, представленное ниже, представляет процесс устройства кровельного пирога с укладкой утеплителя снаружи.

Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако устроить дополнительное жилое помещение на даче своими руками, приложив немного старания, все же можно.

setroom.ru

Как построить мансардную крышу своими руками

Времена чердаков, заваленных хламом, проходят. Потому что люди начинают ценить каждый миллиметр жилой площади. И потому что хлама становится все меньше, жилья не хватает, а площади не растут. Поэтому на отвоеванных у хлама квадратных метрах селятся люди, причем живут там ничем не хуже, чем обычных комнатах. Конечно, мы имеем в виду мансардные крыши — прекрасный способ рационально распределить жилую площадь в частном доме.

Содержание:

  1. Дома с мансардными крышами
  2. Расчет и чертежи мансардной крыши
  3. Материалы для мансарды
  4. Материалы для утепления мансарды
  5. Типичные схемы мансардной кровли

Дома с мансардными крышами

Крыша мансардного типа — отличный способ решить квартирный вопрос для разрастающегося семейства, а рачительные застройщики думают о том, как построить мансардную крышу своими руками еще на этапе планирования постройки. Если обратить внимание на дома с мансардами, то по ним практически можно сверять, насколько выросла строительная индустрия за последних несколько десятков лет. Особенности конструкции жилой мансардной крыши таковы, что без применения современных утеплительных и легких отделочных материалов такое строительство не имело бы никакого смысла.

Если рассматривать мансардные крыши, как добавка к уже давно существующим зданиям, то выгоднее расширения жилой площади просто трудно представить. Грубо говоря, на готовом фундаменте, причем теплом и вентилируемом, коим является весь жилой дом, сравнительно малыми средствами строится равная по площади жилому дома квартира со всей инфраструктурой и коммуникациями, которых не нужно ниоткуда прокладывать. Все уже заведено в дом. Теперь главное — план, чертеж и проект.

Расчет и чертежи мансардной крыши

Материал, инструмент, немного опыта и пара толковых помощников. Это все, что необходимо, чтобы построить качественный мансардный этаж. Да еще только план. Без чертежа-проекта ни одна серьезная работа не делается. Пожалуй, самое главное, на что стоит обратить внимание при проектировке мансардного этажа — угол наклона крыши. Потому что от конструкции стропильной системы напрямую зависит то, насколько удобной для проживания будет площадь под крышей. В то же время, угол наклона кровли не должен противоречить требованиям, которые выставляет климат и строительные нормы.

Отличие от чердака здесь в том, что в стропильной конструкции помещается и звукоизоляция, и утеплитель, и отделка. Причем все это хозяйство должно быть минимальным по весу и максимально эффективным. Да и цена не должна сильно кусаться, поэтому присмотримся к материалам, которые пригодятся при постройке мансардного этажа.

Материалы для мансарды

Легкость. Это основное требование ко всем материалам, которые будут использоваться при постройке мансардного этажа. Утеплители, окна, простенки — все должно быть максимально облегчено, но при этом сохранять свои функции. Дело в том, что конструкция основного здания по нагрузке едва ли была разработана с учетом мансардного этажа. Фундамент, балки перекрытия и несущие стены явно не ожидают повышенной нагрузки, хотя все всегда строится с определенным запасом, лучше не рисковать.

В этом случае недопустимо применение камня, кирпича, по крайней мере тяжелых марок, бетона и железобетона. Применяется в основном дерево и облегченные утеплительные и облицовочные материалы. Возможно использование тонкостенного металлического профиля с цинковым покрытием. Его можно гнуть, он хорошо поддается формировке и сохраняет при этом достаточную жесткость и прочность.

Материалы для утепления мансарды

Мансардный этаж — наиболее зависимое от природных влияний помещение в доме. При проектировании стропильной системы для мансарды нужно учитывать, что между балками будет укладываться утеплитель, а основной претендент для этого — минеральные тепло- звукоизоляторы, коих есть масса. При этом материал не должен быть слишком толстым, иначе он заберет полезный объем помещения. Следовательно, стоит выбирать утеплители с высокой плотностью и малой толщиной.

Утепление экструдированным пенополистиролом — не самый идеальный вариант для жилого этажа. Об экологичности тоже забывать не стоит, поэтому нужно смотреть в каталоги с минеральными ватами. При этом сложно будет обойтись без паро-гидроизоляции. Вентиляция кровельного пирога — святое дело и ее нужно предусмотреть обязательно. А это влечет за собой сдачу еще нескольких сантиметров объема в пользу естественной вентиляции кровли, иначе проблем с конденсатом и всеми вытекающими последствиями не избежать.

Типичные схемы мансардной кровли

Невозможно точно определить углы наклона мансардной кровли до тех пор, пока не будут известны условия, как климатические, так и физические параметры здания. Однако, есть некоторые общие рекомендации, на которые опираются при планировке и выборе схемы для мансарды. Если это двускатная ломаная кровля, то углы могут быть от 60 до 70 градусов для нижнего ската, верхний скат может иметь более широкий диапазон — от 15 до 30 градусов. Вот три основных схемы для мансардной крыши.

В этой схеме применены схватки для треугольников, которые расположены вдоль стен.Этот тип мансардной крыши характеризуется увеличенным карнизным свесом.

А здесь в верхней части применена заниженная стропильная схема, роль опоры для верхних стоек играет нижняя схватка.

Таким образом, устройство мансарды своими руками вполне возможно. В принципе такую конструкцию может потянуть любой хозяин, который дружит с инструментом и немножко с инженерными вычислениями. Воплощайте свои мечты сами, ни на кого не надейтесь, и тогда ваш дом станет самым уютным и самым удобным в мире. Удачной работы!

Читайте также Интерьеры мансардных этажей – фото, Софит – подшивка крыши, Фронтоны домов – фото, Крыши домов из металлочерепицы: фото

nashprorab.com

Двухскатная мансардная крыша своими руками: фото, чертежи

Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

Как устроена двухскатная мансардная крыша

Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

  • опор или стропил. Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
  • обрешетка. Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
  • изоляционные материалы. Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;

    ​Важно! Изоляционные материалы прокладываются не только под наружное покрытие верха, но и перед укладкой пола. Это позволяет избежать потерь тепла и выпадению конденсата внутри чердака.

  • наружное покрытие. Двухскатная мансардная крыша позволяет применять практически любой материал для покрытия стен и крыши. Наиболее популярными материалами являются: черепица, битум, профнастил для потолка, кирпич, пеноблоки и OSB плита для стен.

Устройство и расположение элементов конструкции показаны на рисунке ниже.

Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

Двухскатная мансардная крыша своими руками

Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

Важно! Несмотря на легкость исполнения такого типа чердачного помещения, работа требует внимательности, достаточного количества времени и определенных навыков. Реально оцените свои силы, перед тем как приступить к работе.

Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

  1. Составление проекта. Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
  2. Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.
  3. Подбор материалов. Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
  4. Просмотр обучающего видео. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.

    ​Важно! Постарайтесь ознакомиться с максимально большим количеством видео, но выбирайте наиболее подходящее. Старайтесь, чтобы ваши конструкции были выполнены по одному принципу.

  5. Монтаж изолирующих материалов и подложки на пол чердака. Внимательно читайте инструкции по применению материала, потому что, это будет влиять на теплоту вашего дома и затраты на его отопление.
  6. Установка опор. Схема стропильной системы двускатной мансардной крыши представляет собой сочетание продольных и поперечных брусьев из твердых пород древесины. Относитесь с ответственностью к этапу, поскольку малейшее ослабление конструкции может привести к ее разрушению. Замена опор без разбора всей конструкции практически невозможна.
  7. Укладка изоляционных материалов. После того как стропильная система мансардной двухскатной крыши будет завершена, необходимо проложить слои паро- и гидроизоляции, с таким расчетом, чтобы «точка росы» была снаружи.
  8. Установка наружного покрытия. Очень важный момент, так как именно этот слой будет первым препятствием для погоды. Не экономьте на перекрытии слоев материала, строго соблюдайте все рекомендации производителей. Если вы собираетесь делать жилой этаж, то можете сразу и не обнаружить протечку воды, что приведет к серьезным осложнениям и дополнительным затратам.

Обратите внимание! Для того чтобы ваше чердачное помещение было правильно выполнено, стоит обратиться за советами к профессиональным строителям или почерпнуть информацию из сети интернет.

Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

Как правильно выбрать схему мансардной крыши

Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

  • величину и вес конструкции. Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
  • свои силы. Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
  • внешний вид. Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш

Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

Учитывая все эти факторы, определитесь с выбором.

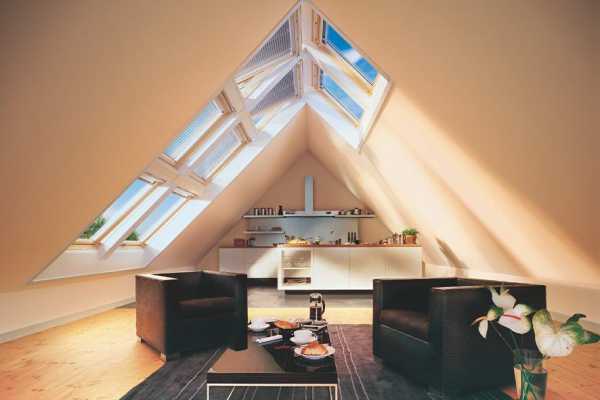

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

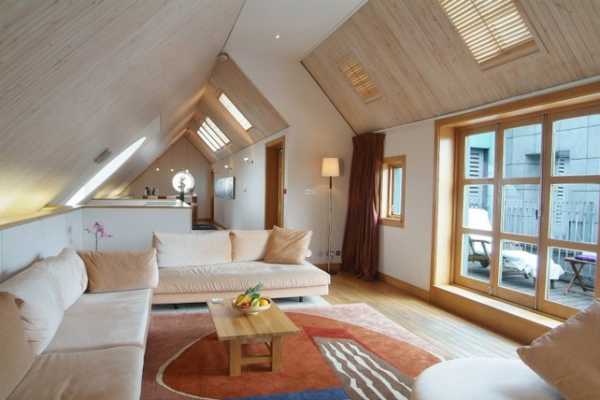

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

bouw.ru

Мансардная крыша схема – Крыша мансардного типа — варианты и пошаговые инструкции!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
