Ливневка вокруг дома своими руками – Ливневая канализация своими руками: схемы устройство системы

выбор материалов и инструкция по монтажу

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

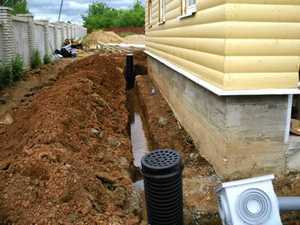

Ливневка и дренаж по периметру дома

• Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

• Ливневая канализация – отвод стекающей по водосточным трубам воды.

• Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

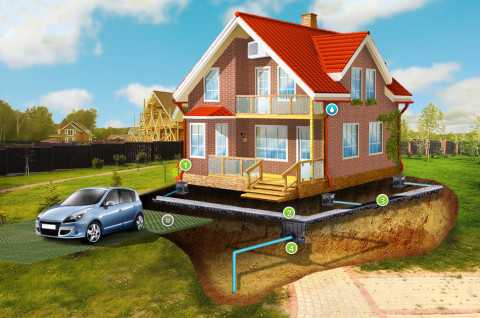

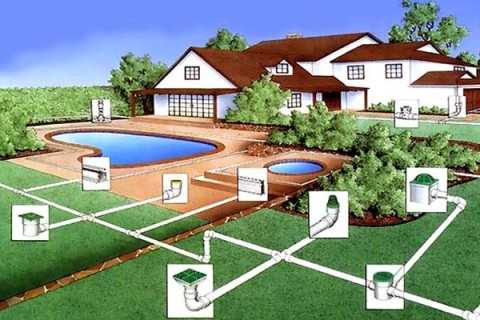

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть ↑

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

• Водосборные желоба, которые монтируются по краю скатов крыши.
• Водосточные трубы.
• Водоприемные емкости.

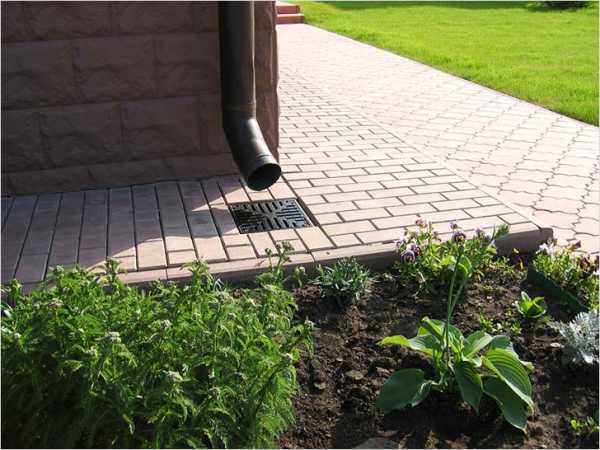

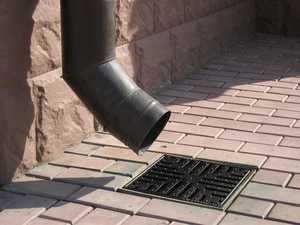

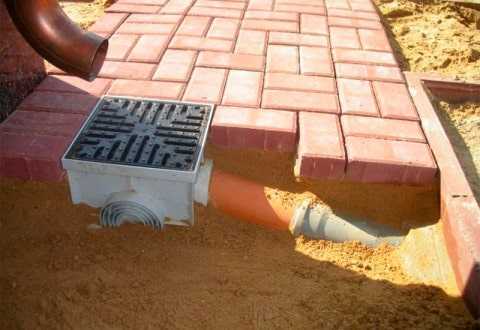

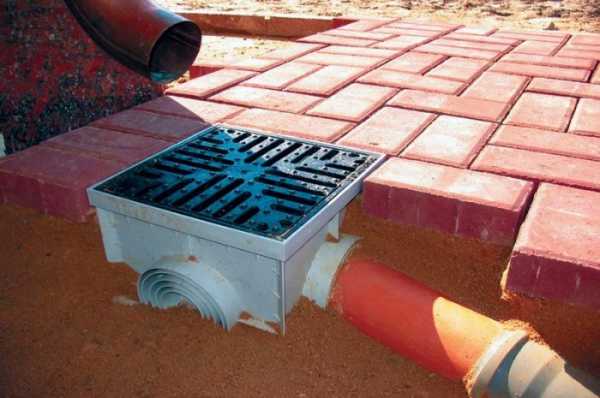

Приемный резервуар с отводом

• Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы ↑

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

• По периметру участка.

• На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

• Вокруг дорожек.

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Ветка ливневого дренажа

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью ↑

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

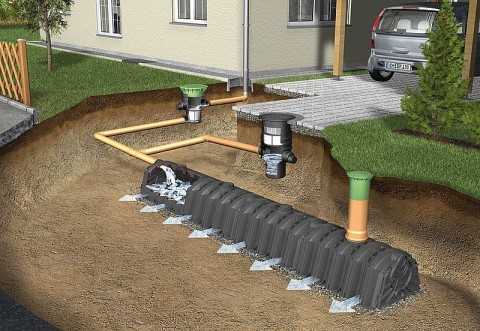

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.

Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.

План установки ливневого дренажа

Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

• Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.

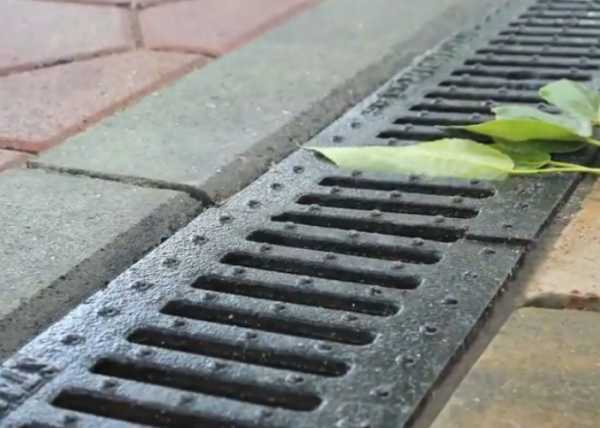

Желоба с решетками

• Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
• Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

• Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

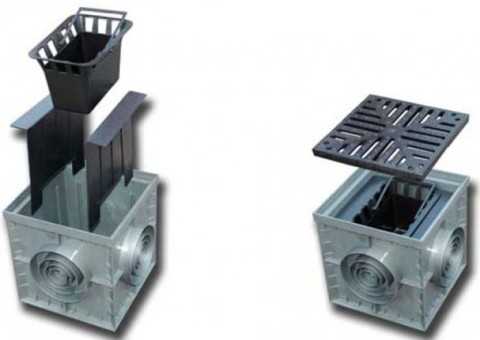

Емкости с корзиной и насадками

• Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

1. Щебень, песок. Фракция щебня – средняя и крупная.
2. Раствор для заливки основания под желоба и водоприемники.
3. Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

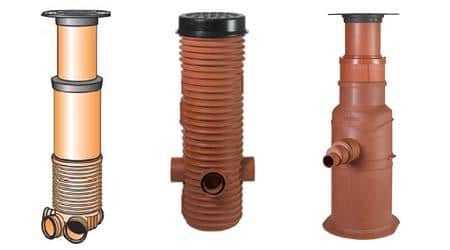

Заводские ПВХ дренажные колодцы

• Трубы для наружной канализации с фитингами.
• Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников ↑

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

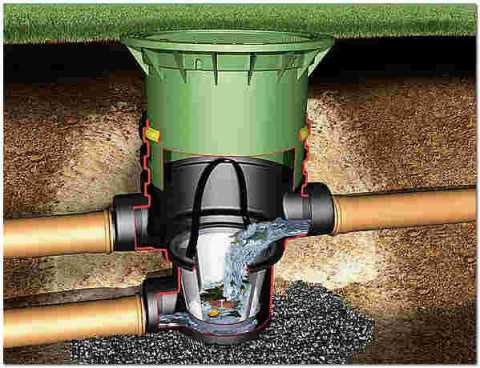

Емкость с отводом

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

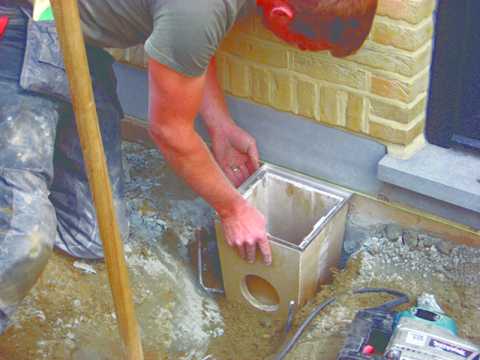

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента ↑

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

• Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

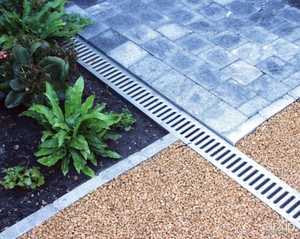

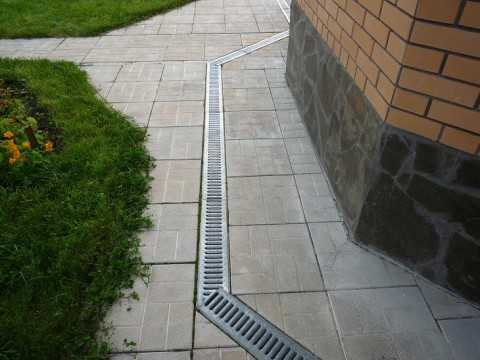

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

• Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.

• Ширина – до 50 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

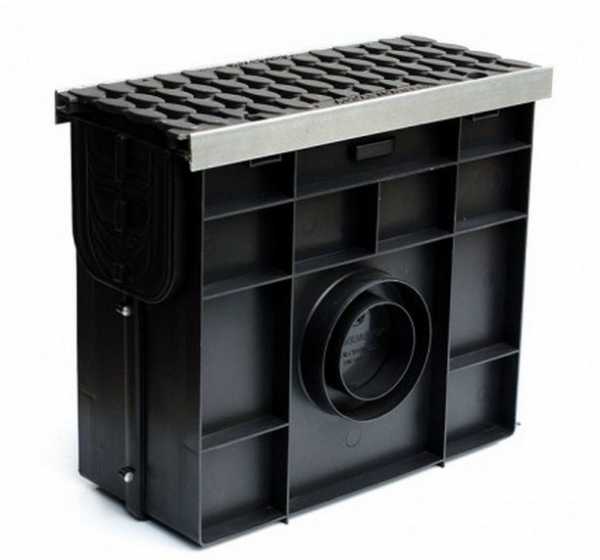

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы ↑

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

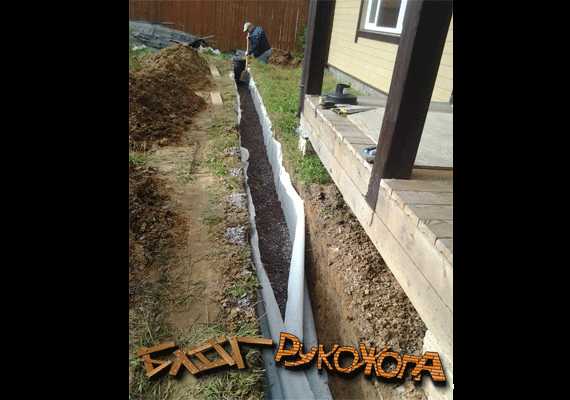

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

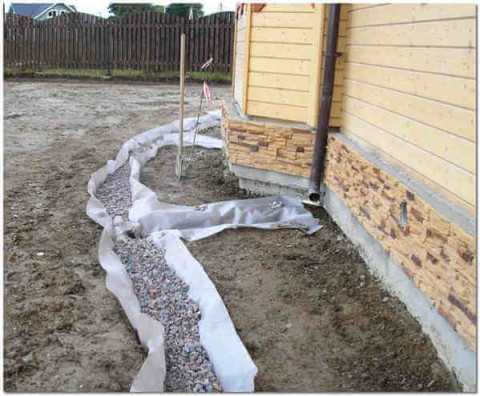

Труба в щебневой засыпке

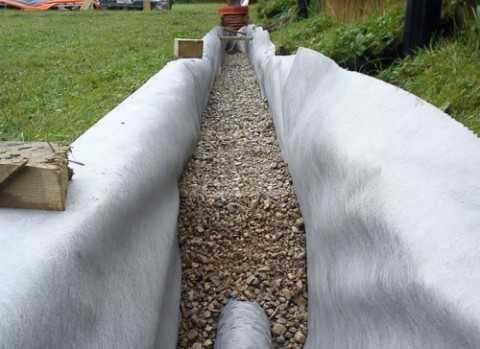

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива ↑

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

Видео: монтаж ливневки вокруг дома ↑

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

stroy-aqua.com

Ливневая канализация в частном доме

Приветствую Вас, друзья!

Каждый хозяин частного дома неизбежно сталкивается с проблемой отведения дождевой и талой воды. И дело тут не только в неудобстве, создаваемом лужами. Избыток воды на территории приусадебного участка может привести к весьма неприятным последствиям – например, к проседанию и размоканию фундамента построек.  Кроме того, чрезмерная влажность почвы отрицательно сказывается на росте растений, в частности, становясь причиной подгнивания корней и развития болезней. Задача водоотведения на участке, прилегающем к частному дому особенно актуальна для тех областей, где за год выпадает много осадков.

Решением проблемы отведения воды с приусадебного участка является создание ливневой канализации. Можно заказать строительство системы водоотведения у профессионалов. В то же время, при наличии даже небольшого опыта проведения строительных работ, ливневку можно сделать своими руками, тем самым, ограничив свои расходы лишь приобретением необходимых материалов.

Итак, что нужно, чтобы сделать ливневую канализацию в частном доме.

Основные функции ливневки

Главное назначение ливневой канализации на территории приусадебного участка – обеспечить качественный дренаж почвы и недопущение ее переувлажнения. Тем самым не будет происходить подтоплений и проседаний фундамента дома и других строений, расположенных на участке, в результате которых та или иная постройка может покоситься или начать уходить в землю, а на ее стенах могут образоваться трещины. Избыток воды в почве ведет к постепенному разрушению фундамента, а потому отведение воды значительно увеличит срок службы здания.

ВАЖНО ЗНАТЬ!

На участках с глинистой почвой без ливневой канализации просто не обойтись – такая земля плохо пропускает воду, а потому после таяния снега и дождей на ее поверхности долго остаются лужи. Скопление воды в плодородном слое почвы приводит к заболеваниям корневых систем растений, что может стать даже причиной гибели насаждений.

Назначением ливневой канализации является не только дренаж территории земельного участка, но и очистка отводимой воды от песка и прочих загрязнений. Вода, прошедшая через систему водоотведения, имеет относительно высокий уровень чистоты, а потому не приводит к загрязнению водоемов и окружающих почв.

Основные компоненты системы водоотведения

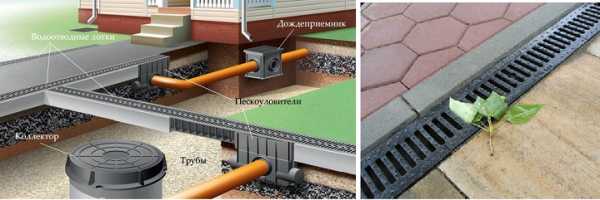

Водоотводящая канализация на приусадебном участке должна включать в себя следующие элементы:

1. Водоотводящие каналы и желоба.
2. Поддоны для приема воды перед входными дверями.
3. Водоприемные воронки под водосточными трубами.
4. Колодцы для осмотра.
5. Уловители песка.
6. Коллекторный колодец.

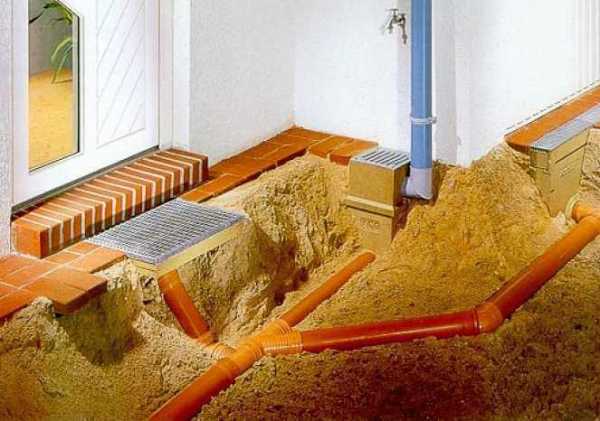

Вода может отводиться как по открытым желобам, так и по закрытым подземным каналам. Основным требованием к желобам и каналам для водоотведения является соблюдение наклона в направлении водосборников. Сток воды по каналам может производиться не только в специальные водосборники. Вода может просто отводиться за границы территории приусадебного участка.

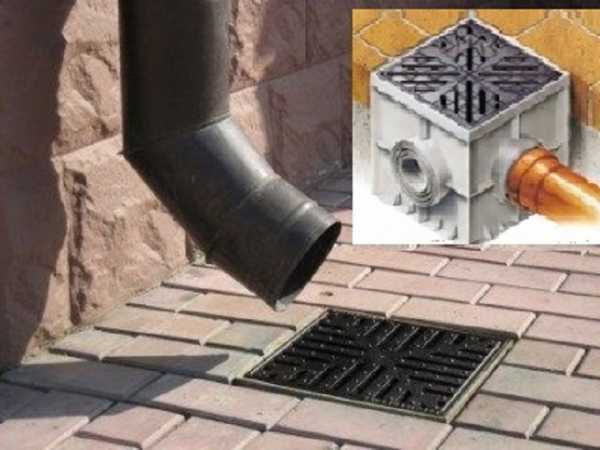

Приемники дождевой воды устанавливаются под водосточные трубы, отводящие воду с крыш строений. Изготавливаются они в виде пластиковых либо полимербетонных прямоугольных воронок, имеющих разный объем. Необходимым элементом такого приемника является корзина, улавливающая различный мусор, смываемый водой с крыш. Из таких воронок вода поступает в водоотводящие открытые желоба или подземные каналы.

Смотровые колодцы обеспечивают возможность осмотра каналов, ухода за ними и прочистки в случае необходимости. Обычно они создаются там, где водоотводящие каналы соединяются либо пересекаются – именно в таких местах вероятность засорения наиболее высока.

Уловители песка задерживают твердые частицы, которые содержатся в воде, стекающей по водоотводящим каналам. Такие пескоуловители устанавливаются на открытых ливневых канализациях.

По водосточным каналам вода отводится в коллекторный колодец, в котором она собирается и фильтруется в почвенные слои.

Ливневка своими руками — видео

Виды ливневой канализации

На территории приусадебного участка может быть сооружена ливневка открытого либо закрытого типа. Открытая ливневая канализационная система также называется линейной. Больше всего она подходит для тех участков, на которых есть дорожки и площадки, асфальтированные либо имеющие бетонное покрытие. Такая ливневая канализация проста для монтажа. Вместе с тем она позволяет осуществлять дренаж обширной территории.

Водоотводящими элементами в системах этого типа являются желоба из бетона, металла или пластика, по которым вода, стекающаяся из водосточных труб, а также с тротуаров, дорожек и площадок, отводится в общую канализационную трубу либо в предназначенные для сбора воды резервуары. Такие желоба покрыты сверху решетками, задерживающими различный мусор, а также выступающими в качестве декоративного элемента. Для предотвращения утечки воды, места соединения желобов замазываются герметиком.

Другой тип системы водоотведения – закрытая или точечная ливневка, характеризующаяся подземным расположением водоотводящих трубопроводов. Для сбора воды, стекающей по водосточным тубам с кровель, используются приемники дождевой воды, накрытые сверху решетками. Трубопроводы, расположенные под землей, отводят воду в коллекторный колодец либо за пределы территории участка.

Кроме этих двух видов систем водоотведения строят также ливневки смешанного типа, сочетающие в себе компоненты как линейной, так и закрытой ливневой канализации.

Расчет объема, глубины и уклона ливневки

Функциональность ливневой канализации будет зависеть от того, насколько правильно она спроектирована. При проектировании системы водоотведения необходимо верно рассчитать ее объем, глубину и наклон. Ливнека должна быть рассчитана так, чтобы она обеспечивала полное отведение воды с территории участка.

При расчете глубины расположения трубопровода при проектировании ливневки соблюдаются следующие правила:

• при сечении подземных труб не более полуметра, максимальная величина их заглубления должна составлять 0.3 метра, более толстые трубы заглубляют до 0.7 метра;
• при наличии на участке дренажной системы, уровень ливневки должен находиться выше уровня системы дренажа.

ВАЖНО ЗНАТЬ!

Желательно, чтобы трубопровод находился в земле ниже той глубины, на которую промерзает почва. Но, чтобы сделать работы по прокладке труб менее трудоемкими, глубину можно уменьшить, однако в этом случае трубы нужно будет утеплить слоем щебня и геотекстильной прокладкой.

Полный объем отводимой с участка воды зависит от общего количества осадков, выпадающих в данной местности и суммарной площади, участвующей в отведении воды, в случае открытой системы либо площади проекции крыши на земную поверхность в случае закрытой системы. Значение объема стоков можно определить по формуле Q=q20*F*¥, где Q – объем отводимой воды, q20 – объем выпадающих осадков, F – значение площади, с которой отводится вода, а ¥ — коэффициент, зависящий от материала покрытия участка.

Данные относительно количества выпадающих осадков можно узнать у местных метеорологов либо в соответствующей документации.

Верный выбор угла наклона каналов водоотведения обеспечивает эффективный отток воды с участка под действием законов физики. Величина угла наклона зависит от толщины труб системы. При диаметре труб 200 миллиметров через каждый метр длины труба должна опускаться на 7 миллиметров. Для 150 миллиметровых труб на каждый метр длины уклон должен составлять 8 миллиметров. Если труба соединяется с водоприемной воронкой либо ливневым колодцем, то на каждый ее метр уклон должен составлять 20 миллиметров. Для открытых желобов уклон составляет от 3 до 5 миллиметров.

ВАЖНО ЗНАТЬ!

Проектирование и строительство подземных трубопроводов для водоотведения должно осуществляться тогда же, когда на участке возводятся основные постройки. После того, как строительство зданий завершено, создание подземной ливневой канализации станет невозможным.

Монтаж ливневой канализации своими руками

Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.

При строительстве закрытой системы выполняются следующие действия:

1. Копка траншеи с нужной глубиной и шириной при соблюдении требуемого уклона.
2. Если предполагается утепление трубопровода щебенкой и геотекстилем, траншею надо сделать более широкой и глубокой.
3. Трамбовка дна траншеи и насыпка на него подушки из песка толщиной 200 миллиметров.
4. Копка котлована под водосборник, который можно сделать из пластика или из бетона.

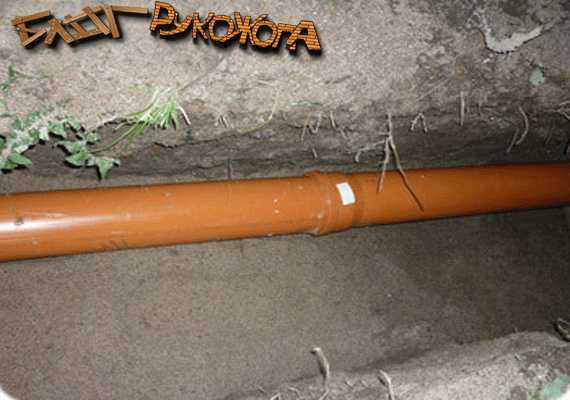

5. Укладка труб поверх песочной подушки и соединение их между собой. Обычно для этого используются стандартные канализационные трубы из ПВХ, снабженные фитингами для соединения. На места стыковки труб необходимо нанести слой герметика.
6. Проверка системы на наличие течей и устранение обнаруженных дефектов.
7. Засыпание труб землей.

ВАЖНО ЗНАТЬ!

В тех местах, где трубы имеют изгибы, а там, где длина труб превышает 10 метров желательно создать колодцы для осмотра. Такие колодцы следует построить и в местах соединения нескольких трубопроводов.

При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.

При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги.

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.

Видео — монтаж системы отвода ливневых вод

Ну и для тех, кто ничего не понял — смотрим видео

Заключение

Ну вот и все, друзья.

Надеюсь статья о том, как сделать ливневую канализацию в частном доме будет вам полезной!

rukozhopim.ru

Ливневая канализация в частном доме своими руками: Пошаговая инструкция +Видео

Ливневая канализация для частного дома очень необходима, ведь  по ней дождевая и талая вода отводится от дома и участка.

Если не оборудовать эту систему, то дождевая или талая вода будут скапливаться в почве, а это пагубно влияет на фундамент строения.

В этой статье рассмотрим тему обустройства ливневой канализации в частном доме.

Детали ливневой канализации

По причине слишком влажной почвы строение может осесть и наклониться.

Чтобы избежать этой проблемы, необходимо оборудование ливневой канализации.

Эту систему можно сделать своими силами в начале строительства или устроить её возле построенного дома. Далее мы разберём устройство  ливневой канализации.

Строение

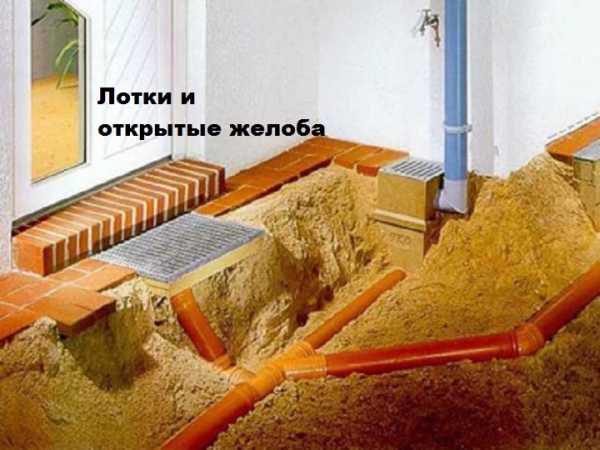

Лотки на поверхности и открытые желоба или каналы закрытого вида, которые укладывают под землёй.

Эти приспособления выводят воду в специальные ёмкости для водосбора и или за пределы вашего участка, по этой причине их необходимо укладывать под наклоном.

Дождевая вода собирается при помощи специальных желобов, их изготавливают из пластика, прямоугольной формы и разных объёмов. Устанавливают их под трубами водостока.

Поддоны, которые находятся перед дверьми, также собирают воду с крыльца и крыши. Для удобства и безопасности поддон накрывают решёткой.

Так же для того, чтобы чистить каналы трубопроводов и желобов необходимо оборудовать смотровые колодцы. Их обустраивают в местах перекрёстка  каналов и на стыках. Коллекторный колодец нужен для того, чтобы вода в него собиралась и далее фильтровалась.

Также в этой конструкции присутствуют пескоуловители, они служат для сбора грязи из воды и твёрдых частиц. Устанавливаются пескоуловители сверху ливневой канализации.

Виды ливневой канализации

Открытый

Открытый или линейный вид, самый простой и продуктивный вид для частного владения.

Эта система обхватывает большую площадь участка, открытый вид ливневой канализации собирает воду с площадок, тротуаров, дорожек и крыш.

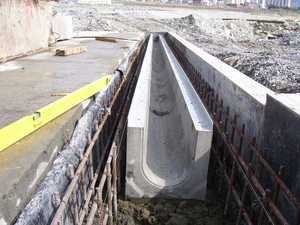

Открытая ливневая канализация является сетью желобов из металла, пластика или бетона, данные желоба находятся на поверхности земли. Вода, передвигаясь по трубам, попадает в желоба, потом утекает в канализацию или специальные ёмкости.

Желоба, расположенные на поверхности прикрывают решётками, они служат от мусора и заодно несут в себе декоративную функцию. Желоба соединяют друг с другом при помощи герметика, он не позволит воде проникать между стыками. При укладке открытой ливневой канализации  самостоятельно, необходимо учитывать угол наклона каждого желоба.

Закрытый

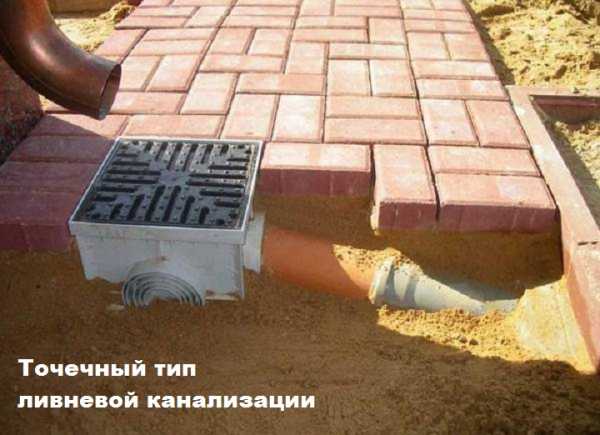

Закрытый или точечный вид. У этой ливневой канализации все узлы системы расположены под землёй.

То есть дождевая или талая вода поступает в водоприёмники, а потом в каналы расположенные под землёй и только потом в ёмкости или в канализацию.

Точечная ливневая канализация сложнее в устройстве, чем линейная ливневая канализация. Ливнёвка такого вида устанавливается на этапе проектирования вашего дома.

Смешанный

Смешанный вид ливневой канализации  имеет детали открытого и закрытого видов.

Правильный расчёт ливневой канализации

Для того, чтобы ливневая канализация долго вам прослужила необходимо произвести расчёты глубины, объёма и наклона желобов.

Глубина закладки ливневой канализации зависит от сечения желоба. Если сечение желоба составляет 0,5м, то его закладывают на глубину около 30 см, при большем сечении глубину увеличивают до 70 см.

В том случае, если на вашем участке имеется дренажная система, то ливневая канализация укладывается выше этой системы.

От того, какой будет размер уклона, зависит диаметр трубы:

• если диаметр трубы составляет 20 см, то уклон будет 7 мм,
• если диаметр трубы 15 см, диаметр трубы должен быть 8 мм,

Эти параметры подходят для закрытой системы ливневой канализации.

Для открытого типа ливневой канализации есть совершенно другие параметры, например уклон, будет 3- 5 мм на 1 погонный метр трубы.

Там, где есть  соединения труб с ливневыми колодцами, уклон должен быть два сантиметра на погонный метр.

Устройство ливневой канализации в частном домовладении

1. Для начала подготавливают траншеи необходимой ширины и глубины, учитывая уклон;
2. Дно траншеи хорошо утрамбовывают и делают песчаную подушку, высота которой должна быть двадцать сантиметров;
3. В заранее намеченном месте делают котлован для того чтобы в дальнейшем установить туда ёмкость для сбора воды. Можно такую ёмкость сделать своими руками из бетона;
4. На песчаную подушку кладут каналы и трубы, всё соединяют и стыки герметизировать;
5. В местах соединения с коллектором, устанавливают приспособления для задержания песка и мусора, так же делают смотровые колодцы, в местах трубы имеют сгибы и на участках более десяти метров;
6. Все подземные каналы присыпают землёй и прикрывают решёткой. Когда будете, обустраивать ливневую канализацию учитывайте то, что водостоки должны быть с каждого ската крыши.

Если вы пользовались качественными материалами и делали ливневую канализацию по всем правилам, то она прослужит вам долгие годы.

Данная система избавит частных домовладельцев от слякоти, луж и преждевременного разрушения фундамента.

У нас теплится надежда на то, что эта статья была для вас полезной и информативной. Удачи в начинаниях и терпения!

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Ливневка для дома своими руками: устройство и фото

Ливневка на участке, будь она тротуарная или газонная, вокруг дома – необходимый компонент коммуникаций любого загородного участка. Она включает в себя не только водосточные трубы, отводящие влагу с крыш строений, но и трубы и канавы, идущие по участку, а также небольшие, но важные элементы, такие как решетка или отмостка.

Ливневую канализацию можно сделать своими руками, главное, определиться с компоновкой, начертить проект и понять устройство. Проект ливневки представляет собой правильно подобранный план из труб, коллектора и точечных колодцев. Примеров схем в интернете много, они снабжены фото и видео.

Ливневка в частном доме

Вспомните, как страдает наша обувь после прогулки по улицам, где установлена недостаточная дорожная или тротуарная ливневка в канализацию. Обувь промокает и со временем может расклеиться. То же самое можно сказать о доме. Представьте, как вода с каждым дождем разрушает фундамент дома, заливает подвальные помещения, влияет на корневую систему растений и деревьев. Чтобы избежать разрушения всего, что так дорого владельцу частного дома, надо сделать тротуарную или газонную ливневку вокруг дома, тем более что ее установка и монтаж не так уж сложны, особенно после просмотра нескольких видео.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Установка ливневки

Монтаж, согласно СНиП, предполагает несколько базовых элементов: отмостка, трубы, чугунные решетки, лотки, дождеприемники и точечные колодцы. Кроме того, полная система ливневки предполагает наличие заглушек, которые препятствуют течению воды в обратном направлении, сифонов, препятствующих появлению неприятного запаха, а также пескоуловителей. Не менее важен коллектор, куда будут стекаться сточные воды. Его можно заменить на ближайший водоем или специальный дренажный колодец.

Схема ливневой канализации

Устройство ливневки на земле предполагает уклон. Для этого следует сделать индивидуальный расчет ливневки вашего участка. На видео, сделанных профессионалами, заметно, что в любом месте выдерживается небольшой уклон, равный примерно двум градусам. Уклон идет в сторону точки или линии. Об этом не только снято множество видео и сделано множество фото, но и упоминается в главных документах при строительстве – ГОСТах и СНиПах. Ливневка на крыше также регламентируется СНиПом.

Тротуарная ливневка в канализацию делается, как правило, по краям дорожки или тротуара, чтобы не мешать свободному перемещению. В проект тротуарной ливневки включается отмостка и решетка для ливневки. Газонная ливневка в канализацию вокруг участка делается там, где это необходимо, и не мешает передвижению людей. Например, вокруг детской площадки или зоны отдыха с барбекю. При этом не стоит забывать, что обязательно должна присутствовать решетка для ливневки и отмостка.

Принцип водоотведения прост: через пластиковые трубы на кровле или канавы вокруг участка вода собирается в одно место, по центральным трубам она попадает в коллектор. Ливневка в канализацию может проходить по всему участку или только по той части, где наиболее вероятно скопление осадков. Для правильного хода воды при установке пластиковых труб, согласно СНиП, предусматривается наклон.

Ливневка

В случае резких перепадов температур, требуется обогрев ливневки, чтобы вся вода и грязь ушла из системы перед зимовкой, иначе трубы могут просто не выдержать низкой температуры. Особенно от холода страдают ливневки чугунные. Прочистка осуществляется не только осенью, но и по мере загрязнения каналов. Ливневка в канализацию, сделанная согласно СНиП, достаточно проста в уходе.

Не стоит думать, что дренаж и ливневка в канализацию – это два устройства, которые ни один профессионал не посоветует объединять в один проект. Наоборот, проект правильной ливневой канализации предполагает наличие как наземных коммуникаций, таких как пластиковые трубы, так и подземных сооружений, таких как дренаж. Лотки стараются сделать в тех местах, где наиболее вероятно скопление воды. Лотки соединяют с ливневым коллектором либо с пластиковыми трубами.

Система ливневки: точечная или линейная

Существует два типа систем, точечная и линейная система водоотвода. Как правило, их комбинируют. Если посмотреть в Сети или почитать в журналах, то на фото и видео видно, что один тип системы применяется редко. Строительство ливневки основывается на принципе необходимости и достаточности.

Точечная ливневка

Точечная система основывается на нескольких водоприемных воронках, или дождеприемниках. Дождеприемники устанавливаются в небольшие ямки под водостоками крыши. В воронках существуют отверстия, при помощи которых они соединяются с друг с другом и с трубами, уложенными под сильным уклоном. Конец трубы должен находиться на уровень ниже, чем промерзает грунт. Далее ее выравнивают и, оставляя уклон около двух градусов, продолжают до коллектора. Над коллектором делается смотровой колодец с люком. Колодцы для ливневки предназначены для контроля уровня воды. Также с их помощью производится прочистка.

Строительство ливневки линейной системы основывается на лотках. На лотках устанавливают решетки для ливневки. Пластиковые или металлические лотки устанавливаются на поверхности земли. Они предназначены для сбора осадков, которые не попали в дождеприемники. Желоба изготавливаются из разных материалов разного диаметра. Между лотком и трубой обязательно ставится пескоуловитель, таким образом, прочистка ливневки требуется гораздо реже. Перед входом в здание лоток и трубы должны быть большего диаметра, чем в среднем по участку. Здесь также не стоит забывать, что при монтаже необходим уклон.

Канализация и дренаж

Как уже упоминалось выше, правильнее будет сделать проект так, чтобы в нем были и ливневка в канализацию, и дренаж. Как их совместить, читайте ниже.

Монтаж ливневой канализации

Ливневую канализацию не стоит объединять в одну систему с дренажем, это должны быть разные системы. Во время выпадения сильных осадков совместная система может не выдержать. Дренажные траншеи выкапываются на большую глубину, проходить они должны ниже глубины промерзания. Полость траншеи заполняется щебнем и гравием. Это необходимо сделать, так как иначе грунтовые воды и осадки могут разрушить ее. При укладке необходимо выдерживать уклон около двух процентов.

Правильно сделанный проект – это первая ступень защиты вашего дома, правильно проведенный монтаж – это вторая половина дела. Уход за канализацией также необходим. Это не только ремонт, но и прочистка. Уделите внимание каждому шагу, опираясь на видео профессионалов.

Автор: С. Диана

rozarii.ru

Ливневая канализация вокруг дома

Нет ни одного частного дома, который бы не подвергался воздействию атмосферных осадков. После хорошего дождя остается немало влаги на поверхности. Особенно тяжело тем, у кого грунт имеет в составе глину. Почва постоянно раскисшая, во дворе большое количество луж и грязи. Это не делает участок привлекательным. Чтобы избавится от этой проблемы, придется устраивать ливневую канализацию. Ее можно сделать своими руками еще на этапе строительства загородного дома.

Но если ваш дом уже стоит, не беда, систему ливневой канализации без проблем можно монтировать вокруг дома. Более подробно об этом мы поговорим в статье.

Защита от осадков атмосферы за счет ливневой канализации

Мы живем в такой местности, в которой нет районов с отсутствующими осадками. Мы сталкиваемся с ними круглый год, в виде дождя или снега. Такая повышенная влажность вредит не только зданию, но и вашим растущим культурам. Стоячая вода не придаст им полезных веществ. А если еще на даче присутствует погреб или подвал, то жидкость без проблем может их затопить при сильном ливне. Как выйти из положения?

Вокруг дома нужно сделать ливневую канализацию. Она служит для того, чтобы отводить излишки воды в нужное место или за пределы постройки. Кроме того, если грамотно смонтировать конструкцию, то она не только будет собирать жидкость, но и очищать ее от песка и других примесей. На выходе вода получается чистой и никак не вредит внешней среде.

Составные части конструкции ливневой канализации

Перед тем как приступать к монтажу системы, важно узнать устройство ливневой канализации в частном доме. Только тогда можно сделать все правильно, чтобы система канализации прослужила долго. Все составные части ливневой канализации образуют единую систему. Давайте рассмотрим эти элементы.

Колодец

Это специальный резервуар, в котором будет храниться вся сточная вода. Важно, чтобы он был большой – чем больше, тем лучше. Однако учитывайте количество осадков в своей местности. Если оно небольшое, то достаточно среднего колодца. Также на выбор влияет размер ската крыши и величина участка. Колодец может быть выполнен из бетонных колец или из пластика. Резервуар должен иметь дно. Это сердце ливневой канализации.

Люк над колодцем

Можно выбрать кольцо и отдельный пластиковый, металлический или резиновый люк. Тогда колодец вкапывается так, чтобы крышка размещалась на 15–20 см ниже, чем уровень грунта. Чтобы установить люк нужно будет залить или выложить из кирпича горловину. Но результат будет радовать, так как на газоне вы не увидите никаких отличий. При использовании готовой крышки с люком, грунт насыпается на 4–5 см. Тогда газон будет немного отличаться.



Дренажные каналы (лотки дождеприемника)

Это один из видов дренажного канала. Они выглядят как желоба, защищенные решеткой. Выполняются из пластика, металла, композита или железобетона. Их устанавливают в местах, где количество осадков самое большое, а именно: вдоль дорожек для пешеходов и вдоль скатов кровли. Их устанавливают в том случае, когда, делая отмостку, не заложили трубы для слива. Так вы моете не разрушить отмостку.

Точечные дождеприемники

Это второй вид дренажного канала. Это емкости меньшего размера, устанавливаемые в месте скопления жидкости: под трубами водостока и в местах с низкой точкой. Корпус может быть сделан из бетона или пластика. Использование бетонных конструкций рационально при сооружении глубокой ливневой канализации. Дождеприемники ставят друг на друга до нужной высоты.

Обратите внимание! Уже существуют пластиковые изделия, которые можно настраивать под требуемую высоту.

Ловители песка

Это специальные приборы, предназначенные для фильтрации песка, в них он оседает. Чаще всего используют корпус из пластика, дешево и сердито. Их монтируют на расстоянии на длинных трубопроводных участках. Все тяжелые вкрапления остаются в них, не проходя дальше по системе. Время от времени их требуется чистить.

Защитные решетки

Они не допускают проникновение листьев, веток и другого мусора в дренаж. Чтобы вода не задерживалась, лучше брать средние отверстия. Решетки могут быть чугунные, стальные и из сплавов алюминия. Последний вариант самый выгодный, так как изделия из стали быстро ржавеют, а чугун хрупкий при перепадах температур.

Трубы

Это «вены» ливневой канализации. Именно по ним перемещается вода. Идеальным вариантом считается трубы из полиэтилена наружного использования. Они имеют рыжий цвет. За счет гладких стенок осадки в них не будут скапливаться. Кроме того, их проводящая способность значительно выше, чем у других труб такого же диаметра. Иногда используют чугунные трубы и из асбеста. Диаметр труб зависит от количества осадков. Минимальный показатель – 150 мм. Чем больше, тем лучше. Трубы размещают с уклоном к дождеприемнику в 30 мм на 1 м (3%), а затем в сторону резервуара.

Ревизионный колодец

Важная деталь, позволяющая выполнять очистку и обслуживать трубопровод. Это пластиковый или бетонный колодец небольшого размера, который устанавливают на некоторых участках трубопровода, где разветвляется система.

Вот все составные части ливневой канализации для загородного дома. Благодаря ей ваш участок будет сухим и привлекательным.

Какая бывает ливневая канализация

В зависимости от элементов, ливневая канализация может делиться на несколько видов:

1. Линейная ливневая канализация.
2. Точечная ливневая канализация.
3. Смешанная ливневая канализация.

Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.

Линейная система ливневой канализации

Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.

Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.

Обратите внимание! При монтаже системы нужно сделать уклон каждого желоба, чтобы вода в нем не скапливалась.

Точечная система ливневой канализации

Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.

Обратите внимание! Установка подземных коммуникаций дело сложное, поэтому обустраивать систему нужно исключительно на этапе разработки проекта здания. Потом сделать ее будет практически нереально.

Смешанная система ливневой канализации

Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация – это что-то среднее. В нее входят элементы и одного и другого вида.

Ливневая канализация в частном доме своими руками

Теперь, когда вы все знаете о системе отвода воды, можно приступать к описанию процесса монтирования. Мы пошагово рассмотрим всю работу.

1. Сначала требуется выполнить расчет всей системы на бумаге. Такая схема поможет вам ориентироваться. Важно просчитать все необходимые элементы. Минимально – это отвод воды непосредственно от постройки со слива крыши. Дальше можно продумать отвод воды от дорожек, тротуара или парковки.
2. Определившись с участками, важно сделать все так, чтобы жидкость не застаивалась на поверхностях. Если с крышей все просто и ясно, то с дорожками или парковкой дело обстоит иначе. Важно заранее продумать их уклон в сторону дренажа, чтобы вона не скапливалась на поверхности. Тогда пользы от системы будет не так много. Такие же каналы в обязательном порядке устанавливаются под водосточными трубами.
3. Когда воронки или желоба рассчитаны, нужно оформить вывод собранной воды в резервуар или место вали участка.

4. Вывод можно выполнять как закрытого, так и открытого типа. Разницу между ними мы выяснили.
5. Устанавливая в траншею трубы или желоба, важно соблюдать уклон в сторону водосборника. Если вы делали систему канализации, то здесь что-то похожее.
6. Укладывать желоба и трубы в траншею нужно не на дно, а на песчаную подушку. Ее толщина должна быть не меньше 10 см. Ставится геотекстиль, труба и все это засыпается гравием. Именно так выглядит качественная внутренняя ливневая канализация.

7. Система будет засоряться. Чтобы минимизировать это явление, важно позаботится о фильтровых решетках, которые будут собирать крупный мусор. Также на участках рекомендуется монтаж ловителей песка, которые будут собирать мелкие частицы.

Дополнительно о том, как можно устроить ливневую канализацию для своего дома, вы можете узнать из этого видео.

Преимущества ливневого отвода воды

1. Система как принимает потоки воды, так и сразу их выводит.
2. Комплектующие материалы системы ливневой канализации стоят относительно недорого.
3. Просто выполнять монтаж системы канализационного стока.
4. Регулярное очищение выполняется быстро и эффективно.
5. Углы и перекрестки в системе практически отсутствуют, поэтому она редко засоряется.
6. Слив жидкости выполняется по самому короткому пути.

Если вам надоело постоянно наступать в лужи и приносить в дом грязь, то устройство ливневого водоотвода решит все ваши проблемы.

bouw.ru

как соорудить систему отвода дождевой воды вокруг частного дома

Обувь каждого человека прекрасно знакома с городскими ливневками, работа которых оставляет желать лучшего, создавая водные ручьи на дорогах и тротуарах. Очень часто после знакомства туфель с глубокой лужей от любимой пары обуви остаются одни приятные воспоминания. И если для жителей города на этом все неприятности заканчиваются, то для людей, живущих за городом, урон от ливневого дождя может быть куда более ощутимым.

Для того чтобы потоки дождевой воды не разрушали основание частного дома пусть это происходит и очень медленно и не затапливали цокольные и подвальные помещения, способствуя образованию гнили и плесневого грибка, а также чтобы предупредить уничтожение корней растений, на приусадебном участке важно соорудить ливневку — систему отвода воды скапливающейся после атмосферных осадков. При этом благодаря простоте конструкции ливневой канализации каждый желающий в состоянии выполнить все работы самостоятельно.

Конструктивные особенности и предназначение ливневок

Под ливневой канализационной системой подразумевается

комплекс конструкций и рвов, которыми осуществляется сбор, фильтрация и отвод атмосферных осадков в специально предназначенные для этого резервуары или водоёмы. Основной задачей такой системы является устранение влаги скапливающей после дождя и создающей дискомфорт жителям загородного дома, разрушая разные конструкции и вызывая гниение растений. При этом конструктивно стандартная ливневка состоит из определённых элементов:

• дождеприёмник, который представляет собой воронку, поддон или линейный лоток предназначенные для сбора воды;
• жёлоб и сливная труба, по которым происходит транспортировка водных ресурсов собранных после дождя к пескоуловителю, фильтрационному устройству и далее к коллектору, кювету, естественному водоёму или разгрузочному полю;
• смотровой колодец, предназначенный для проведения контроля за работой ливневой канализации;
• фильтрационные устройства или пескоуловители, предназначенные для удержания частиц почвы, растительных волокон и другого мусора, тем самым защищая ливневку от преждевременного загрязнения.

Все перечисленные элементы в комплексе составляют целостную систему, которая функционирует линейным или точечным способом. Если система каналов будет прокладываться в земле, то для её обустройства должны использоваться трубы. Если используются поверхностные рвы, то монтируются пластиковые, асбестовые или бетонные желоба. Чтобы обеспечить естественное движение дождевой или талой воды к месту фильтрации сточная система должна укладываться под определённым уклоном в сторону водосборника, места разгрузки или другого резервуара.

Классификация ливневки по способу сбора дождевой воды

Исходя из того, каким методом будет происходить сбор атмосферных осадков, выполняется классификация ливневой канализации на определённые типы.

1. Точечная ливневая система, которая состоит из дождеприёмника, который монтируется под жёлобом внутреннего или наружного водостока. Все элементы, собирающие атмосферные осадки в конечном счёте соединяются в общую магистраль. Исходя из технических условий, дождеприёмник должен оснащаться специальной решёткой или пескоуловителем для предотвращения попадания внутрь ливневой канализации различного мусора, содержащегося в воде.
2. Линейная система отвода атмосферных вод состоит из системы труб, проложенных в грунте, или в незначительно углублённых каналах. В таких системах происходит сбор и перемещение воды посредством лотков, проложенных открытым методом и оборудованных пескоуловителем или специальной решёткой. При этом размещение решёток происходит вдоль всей линии. Основным отличием линейной сточной системы от точечной является возможность сбора дождевой воды не только с крыши загородного дома, а и с дорожек и других участков, имеющих бетонное или другое покрытие. Такой тип ливневки способен охватить и обработать большое количество объектов.

Исходя из конструктивных отличий и степени охвата территории, должен выбираться тип ливневой канализации. Однако отталкиваться только от этих критериев при сооружении ливневки не рационально. В большинстве случаев ливневую канализационную систему в загородном доме обустраивают исходя из особенностей региона возведения домостроения. Только исходя из опыта организаций, занимающихся сооружением ливневок, в конкретно взятом регионе и выбирается тип и глубина прокладки канализационных каналов.

Особенности проектирования и расчёта ливневки

Реализовывать любые планы, связанные со строительными работами без предварительных расчётов — бессмысленная трата денег. Если ливневая канализация не сможет справляться с поставленными перед ней задачами, то какой смысл в её сооружении. При этом если соорудить слишком мощную сточную канализацию в частном доме, то это приведёт к неоправданным денежным затратам. При этом для проведения расчётов и составления планов потребуются следующие сведения:

• Усреднённые показатели объёмов атмосферных осадков, которые были зафиксированы метеорологическими службами конкретно взятого региона.
• Частота выпадения дождей и толщина снеговых покров, которые необходимо отводить посредством ливневой канализационной системы линейного типа.
• Площади обрабатываемых стоков. В случае с точечной ливневкой в учёт берётся площадь крыши частного дома. Причём учитывают неполную её величину, а плоскостную проекцию. Если обустраивается линейная система сбора сточных вод, общей площадью будет результат суммирования всех объектов подлежащих обработке.
• Физико-механический показатель почвы приусадебного участка конкретно взятого региона.
• Наличие и место прохождения ранее обустроенных на земельном участке коммуникаций, проложенных в грунте.

Перечисленные выше параметры и интенсивность выпадения осадков собираются метеослужбами на протяжении многих лет путём исследования физико-химических явлений в атмосфере, конкретно взятого района, где обустраивается ливневая канализации. Все полученные данные сводятся в таблицы и фиксируются в нормативных показателях СНиП, которые и берутся в основу проведения расчётов и выбора типа системы отвода дождевой воды.

На какой глубине прокладываются каналы ливневки?

Прокладка лотков или каналов из труб должна заглубляться в грунт на глубину, соответствующую конкретно взятому региону. Точные данные можно выяснить у соседей, которые уже пользуются ливневкой или в строительных организациях, занимающихся канализационными системами. В большинстве регионов нашего государства глубина системы отвода атмосферных осадков составляет 30 см, если сечение труб или лотков открытого типа не превышает 50 см. Более крупные элементы укладываются в почве на глубине 70 см.

Учитывая, что любые земельные работы требуют больших физических трудозатрат, слишком углублять ливневку сложно, да и не нужно. Нет смысла монтировать коллектор или смотровой колодец ниже точки промерзания почвы в зимний период года. Целесообразно размещать их выше, просто проведя утепление с помощью теплоизоляционных материалов: геотекстиль и слой щебёнки, которые защитят систему от промерзания.

Также нужно учитывать, что прокладка каналов должна выполняться с соблюдением угла в сторону сборника ливневой воды. Это означает, что уровень вводного места в коллекторном колодце должен располагаться ниже прохождения лотков или труб, которые отходят от дождеприёмников.

Нормы уклона ливневой канализации

В соответствии с ГОСТ, минимальные параметры уклона для трубных изделий с сечением 150 мм составляют 0,008 мм на погонный метр. Изделия с диаметром до 200 мм, прокладываются с наклоном 0,007 мм/м. Исходя из геологических особенностей приусадебного участка данные параметры могут изменяться. Максимальный угол уклона в точке стыковки канала и дождеприёмника составляет 0,02 мм на метр, что позволяет увеличить скорость оттока дождевой воды. Непосредственно перед пескоуловителем скорость водных потоков должна снижаться, чтобы взвешенные включения успевали оседать и поэтому уклон делают минимальным.

Особенности прокладки кровельного водостока

Этапы выполнения монтажа ливневой сточной системы аналогичны с принципом прокладки обычной наружной канализации. Но если в частном доме отсутствует кровельная водосточная система, то начинать все мероприятия нужно с её сооружения. Монтаж кровельного водостока предусматривает проведение определённых этапов.

1. В перекрытии домостроения проделываются отверстия для дождеприёмников. После монтажа и надёжной фиксации элементов дождеприёмника проводится их герметизация в местах примыкания.
2. Выполняется монтаж сточного трубопровода и стояков.
3. Все отдельные элементы стыкуются и фиксируются к конструкции частного дома посредством специальных хомутов.

Далее выполняется монтаж лотков в случае с линейной системой отвода дождевой воды или отводной трубопровод, если система точечного типа.

Конструктивные особенности подземной части

В соответствии с разработанным и утвержденным планом работ, в котором учтены все уклоны и глубина прохождения системы, вырывается траншея. Если планируются работы по утеплению труб с использованием геотекстильного материала и щебня либо посредством обустройства песчаной подушки, то важно учитывать их мощность. Все остальные мероприятия проходят в соответствии с определённой последовательностью.

После рытья траншеи выполняется трамбовка дна. Камни, корни деревьев и другой крупный мусор обязательно удаляется, а оставшиеся после него пустоты засыпаются. На дне обустраивается подушка из песка стандартной толщины 20 см.

Вырывается котлован под коллекторный резервуар. В качестве коллекторного устройства целесообразно использовать покупной пластиковый резервуар. Естественно, при большом желании можно изготовить коллектор своими руками из бетона, который заливается в заблаговременно сооружённую опалубку.

В подготовленные траншеи с песочными подушками на дне укладываются трубы, которые объединяются в общую систему при помощи фитингов.

Если длина ливневой канализации превышает 10 метров, то важно дополнительно устанавливать смотровые колодцы.

В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители.

Все отдельные элементы и конструкции соединяются в единую цепь, а места стыков качественно герметизируют.

Прежде чем засыпать ров проводится испытание путём заливки воды в водоприёмник. Если слабых мест в системе выявлено не было, то переходят к засыпке траншеи грунтом. При этом все элементы, начиная желобами, лотками и заканчивая поддонами, оборудуются решётками. Домовладелец может подключить систему отвода дождевой воды в канализацию частного дома.

Человек, обустроив своими руками ливневку вокруг дома, может значительно продлить эксплуатационный ресурс домостроения, избавить его жителей от луж и грязи, предотвратить затопление цокольных и подвальных помещений, а также защитить корневую систему растений от образования гнили. Естественно, заниматься обустройством системы отвода дождевой воды или нет личное дело каждого домовладельца, однако, преимущество такой системы нельзя недооценивать.

stoki.guru

как правильно установить вокруг дома дождеприемники, дренаж (схема)

Принцип работы и составные части ливневой канализации. Составные части ливневки

Для того чтобы понять как функционирует ливнёвка необходимо разобраться с перечнем компонентов, входящих в ее систему и принципом работы в целом.

В стандартный набор компонентов ливневой канализации входят:

1. Дождеприемники (точечный дренаж), представленные воронками, поддонами, линейными лотками. Их основная цель — сбор воды;
2. Придверные поддоны. Устанавливаются перед крыльцом дома и собирают воду;
3. Желоба, трубы, лотки. Транспортируют воду к фильтрам, а затем в коллекторы;
4. Пескоуловители размещают на пути сточных вод при перемещении от лотков до колодцев, чтобы он задерживал незначительные соринки и мусор, и поток не засорил всю систему.
5. Дренажные трубы, способствующие сбору лишней влаги из почвы и отводу ее в колодцы.
6. Канализационные люки, предназначенные для наблюдения за системой.

Принцип работы системы

Принцип водоотведения с помощью ливневой канализации вокруг дома основывается на том, что осадки, стекая с крыши, направляются по желобам непосредственно к воронкам, а оттуда по трубам стекает в дождеприемник и подземный коллектор.

По такому же принципу делают линейный дренаж, который осушает участок путем отведения лишней воды в специально отведенные колодцы. Система предполагает собой монтаж дренажа, который и перенаправит природные потоки к фиксированному водосбросу. Лотки и трубы устанавливаются вровень с землей под специально рассчитанным уклоном.

Коллектором могут быть инженерные коммуникации, любые канавы, водоемы или специально обустроенные дренажные колодцы.

Особенности и виды ливневых канализаций. Характеристики и принцип монтажа точечной системы

По способу сбора стоков ливневки делятся на два типа: точечные и линейные. От выбора типа водоотвода зависят особенности монтажа всей системы.

Точечная ливневка представляет собой систему, основной частью которой являются дождеприемники, они должны быть расположены под желобами водостоков. Дождеприемники необходимо располагать в специально выкопанных ямах небольшого размера и оборудовать специальными решетками и пескоуловителями, направленными на то, чтобы задерживать и не пропускать в систему мусор и частички почвы.

Составными частями системы поверхностного водоотвода являются водоприемные воронки и трубы, которые стыкуются между собой при помощи отверстий, находящихся в воронке.

От воронок устанавливается колено, представляющее собой трубу, направленную вниз. Важно достичь того, чтобы эта труба располагалась ниже уровня промерзания грунта. При укладке труб необходимо следить, чтобы они были уложены под наклоном не менее 2%, за счет этого приема во время эксплуатации стоки будут легко уходить в коллектор.

Коллектор представляет собой емкость или, в которую поступают стеки ливневой канализации. Для очистки коллектора при помощи насоса воду перекачивают в водоемы, овраги, находящиеся неподалеку. Над коллектором располагается смотровой колодец.

Смотровой колодец необходимо оборудовать люком (диаметром 1 м), с помощью которого можно будет следить за работой системы, своевременно очищать коллектор и доставать скопившийся мусор.

Особенности монтажа ливневой канализации линейного типа

Ливневка линейного типа — это сеть каналов, проложенных под землей в немного углубленных траншеях. Точно так же как и в точечной канализации, в линейной присутствуют решетки и пескоуловители. Отличительной чертой является то, что канализация линейного типа собирает стоки не только с крыши, а и с дорожек и площадок за счет того, что решетки устанавливают не точечно, а вдоль всей линии. Преимуществом данного типа канализации является способность охватывать больше объектов для отведения воды.

Для усиленного отведения стоков перед домом можно установить более широкий лоток, способствующий оперативному отведению осадков в коллектор.

Несложные правила комбинации ливнёвки и дренажа

Для того чтобы ливневка была защищена от перезагрузки во время сильных осадков или когда тает снег ее не рекомендуется совмещать с дренажной системой. Чтобы избежать проблем с дренажом в осенне-зимний период, его необходимо прокладывать ниже глубины промерзания грунта.

Защита труб от разрушений, вызванных давлением подземных, талых вод и земли достигается с помощью того, что траншею для дренажа делают более глубокой и засыпают гравием и щебенкой.

Монтаж дренажа проводят под наклоном, который будет равен не менее 2%. Стоки из дренажа следует направлять в любое углубление, ручей или канаву.

ogodom.ru

Ливневка вокруг дома своими руками – Ливневая канализация своими руками: схемы устройство системы
