Лестница раздвижная чердачная – Лестница раскладная на чердак своими руками

Содержание

Как сделать раскладную лестницу на чердак, складная лесенка

Выбор подходящего варианта
Заготовка материала для самодельной лестницы
Выбор оптимального размера
Рекомендации по изготовлению чердачной выдвижной лестницы
Какие нужны инструменты
Как сделать люк для раскладной лестницы своими руками
Сборка складной лестницы на чердак
Особенности складной лестницы на тетивах

Когда в доме имеется чердачное помещение, то там также потребуется удобная и надежная лестница, обеспечивающая доступ на него. Если чердак не является жилым помещением, то совсем необязательно сооружать капитальный подъем: в таких случаях можно обойтись практичной раскладной конструкцией.

Выбор подходящего варианта

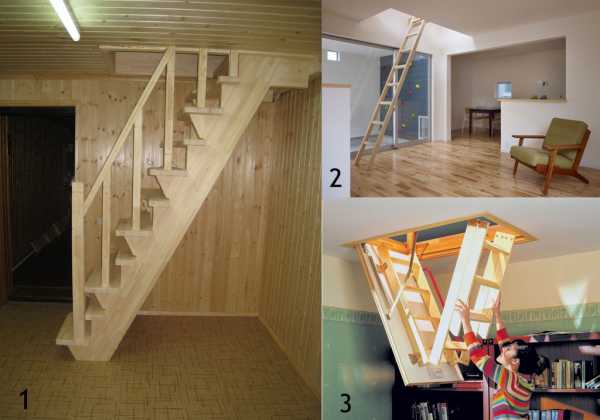

Организовывая доступ на чердак, обычно применяют одну из следующих разновидностей лестницы:

  1. Стационарная. Для нее характерно наличие широких маршей и перил. По надежности, долговечности и удобству в эксплуатации стационарной конструкции равных нет. При этом важно понимать, что в помещениях небольшой площади такую лестницу не разместишь. В основном ее используют в просторных домах и коттеджах.
  2. Переносная. Применяется для периодического подъема на редко используемый чердак. Слабыми местами такой конструкции является ее не очень большое удобство и слабый уровень безопасности. Если есть возможность, переносные лестницы лучше не применять в жилых домах.
  3. Складная. Промежуточное звено между двумя первыми вариантами. Довольно удобное и безопасное в использовании изделие, практически ничем не уступающие по этим показателям стационарной лестнице. Для ее размещения не требуется большая площадь, что подразумевает возможность эксплуатации на сравнительно небольших площадках. Выбирая вариант самодельной лестницы на чердак, лучше всего остановиться на складной конструкции.

Заготовка материала для самодельной лестницы

Перед тем, как сделать раскладную лестницу на чердак, потребуется приобрести необходимый материал. Основные детали складной секционной конструкции чаще всего делаются из дерева, а крепежные элементы – из металла. В продаже имеется значительный выбор расходного материала, крепежей и элементов управления, с помощью которых собрать складную лестницу не составит большого труда. При этом предоставляется возможность учесть особенности конфигурации помещения, в которых будет установлена конструкция.

Выбирая подходящий материал для лестницы на чердак, важно взять во внимание целый ряд важных моментов. Первый из них – как именно данное изделие будет использоваться. Согласно этому определяют тип конструкции, ее ширину и удобное число секций. Знание основных задач, которые возлагаются на лестницу, позволяет определить максимально допустимую нагрузку на ее ступени. Например, для деревянных лестниц, изготовленных в заводских условиях, характерен уровень перенесения нагрузок в пределах 150 кГс. Для металлических – 250 кГс.

Самодельные изделия обычно слегка уступают фабричным. И дело тут не в способности выдерживать определенный вес, а в перенесении подобных нагрузок на регулярной основе. Определяясь с шириной лестницы, нужно брать за ориентир размеры чердачного проема. Что касается подходящего сорта древесины, то лучшими показателями для такого типа изделий обладает сосна.

Складная чердачная лестница своими руками

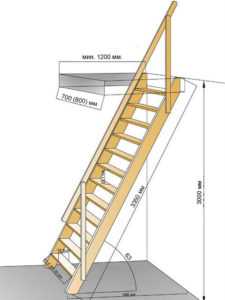

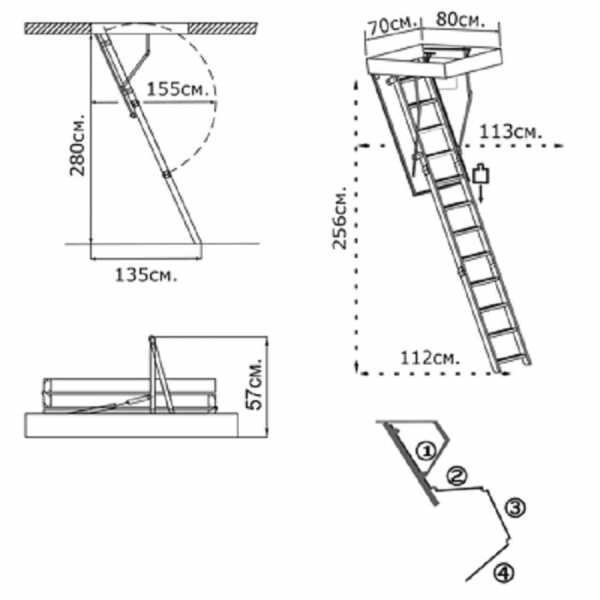

Выбор оптимального размера

Определяясь с размерами, лучше всего вооружиться утвержденными и проверенными на практике нормативами.

Перечень рекомендуемых параметров для лестницы на чердак:

  1. Ширина марша – 650-1100 мм.
  2. Высота – не должна превышать 350 см. Конструкции, превышающие эту планку, становятся менее жесткими и не такими безопасными.
  3. Число ступенек – не более 15. Чтобы сделать складную лестницу на чердак своими руками с большим количеством ступеней, потребуется использование дополнительных крепежных элементов.
  4. Дистанция между ступенями – в районе 15-20 см. Чаще всего это – 18 см.
  5. Толщина ступеней – примерно 20 мм, с возможностью отклонения в ту или иную сторону.
  6. Угол уклона – где-то 60-80 градусов. Чтобы применить небольшой угол установки, приходится освободить много места. При значительных углах использование конструкции становиться не таким безопасным.

Проектируя лестницу, обязательно проводится учет предполагаемой нагрузки на изделие. Важно достигать параллельного размещения ступеней относительно пола. Поверхность ступенек не должна скользить, что достигается установкой накладок из не скользкого материала.

Рекомендации по изготовлению чердачной выдвижной лестницы

Чтобы сделать выдвижную лестницу на чердак своими руками, особые сверхзадачи решать не понадобится. Понятное дело, что претендовать на наличие такой же внешней привлекательности, как у фабричной продукции, в таком случае не приходится.

Однако, если за цель ставится надежность и функциональность, а не наружная эффектность, попробовать однозначно стоит. Первым делом изготовляется чертеж будущей конструкции. Если опыта подобных разработок не имеется, чертеж можно заказать или взять из любого свободного источника.

Какие нужны инструменты

Чтобы работа по созданию лестницы проходила быстро и без заминок, потребуется приготовить следующие инструменты и материалы:

  • Ножовку.
  • Монтажную пену.
  • Электрический шуруповерт.
  • Отвертку.
  • Анкеры.
  • Саморезы.
  • Бруски.
  • Петли для крепежа.
  • Строительную рулетку.

Для работы также понадобиться обычная приставная лестница. Ее можно собрать самостоятельно, для чего производится фиксация поперечных стоек между парой вертикальных направляющих значительной длины. Подобная конструкция нуждается в дополнительном укреплении. Ее длина должна на 30 см превосходить расстояние между чердачным проемом и полом.

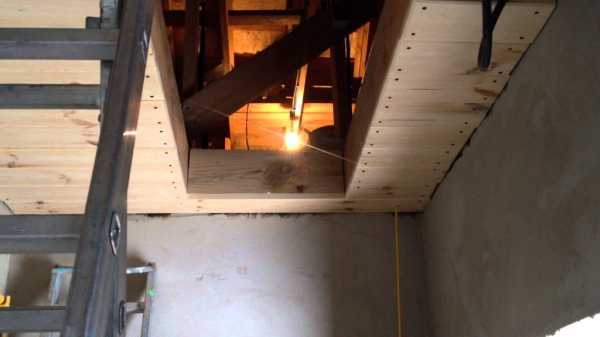

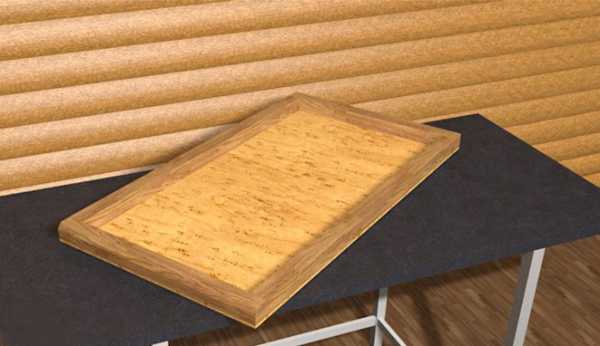

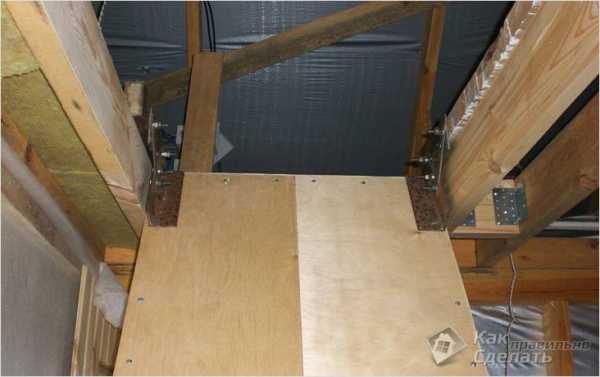

Как сделать люк для раскладной лестницы своими руками

Эта процедура также по плечу домашнему мастеру.

Все, что необходимо для ее реализации – несколько листов фанера и деревянный брусок 50х50 мм:

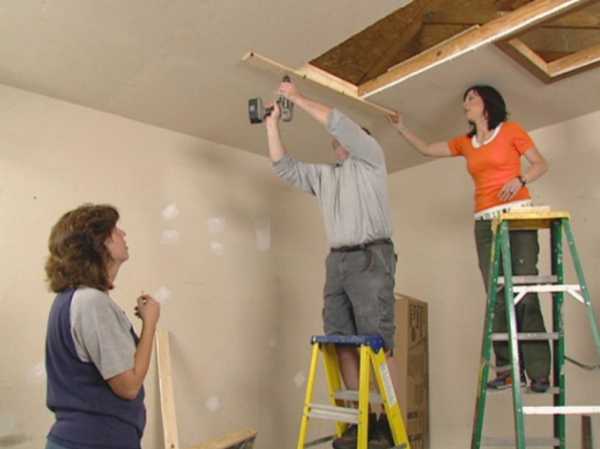

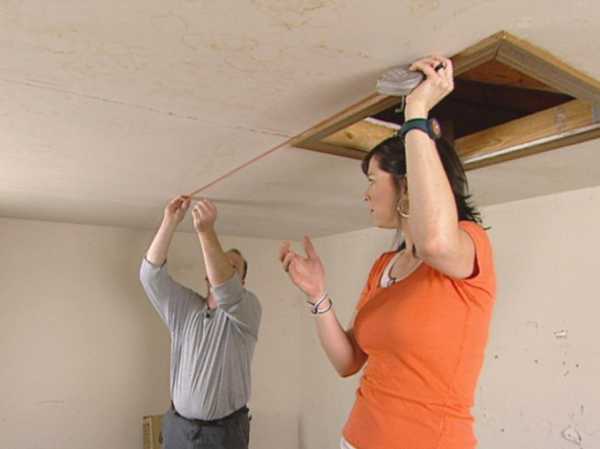

  1. Выбирается участок под люк и определяются его необходимые размеры. Каждую сторону проема желательно сделать на 1 см длиннее, чтобы при закрывании или открывании крышки не возникал шум и скрипы.
  2. Проводится разрезание деревянного бруса на 4 отрезка, согласно габаритам проема.
  3. Концы бруса оснащаются пазами, с последующим их смазыванием и соединением в прямоугольник или квадрат. Для усиления соединений используют саморезы. Во избежание нарушения диагонали прикручиваются на косынки.

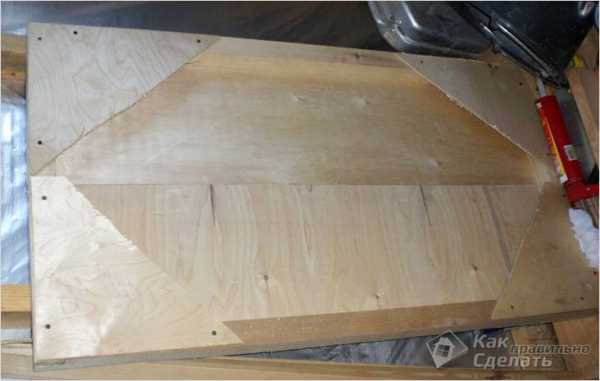

  4. Готовая основа оформляется фанерой. После этого необходимо примерить люк на проем.

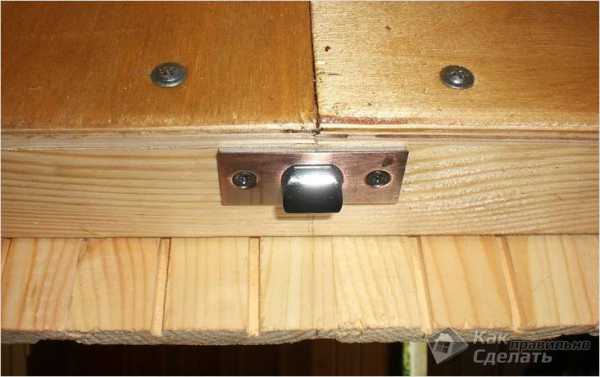

  5. На крышку люка прикрепляют самую простую защелку, которая открывается ручкой. После этого люк окончательно крепят внутри предварительно выровненного проема. Проще всего это сделать при помощи петель.

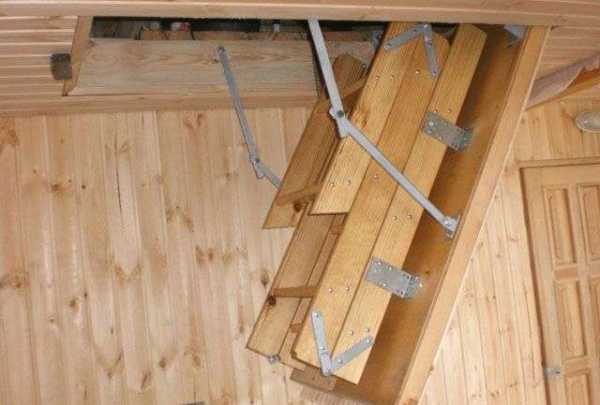

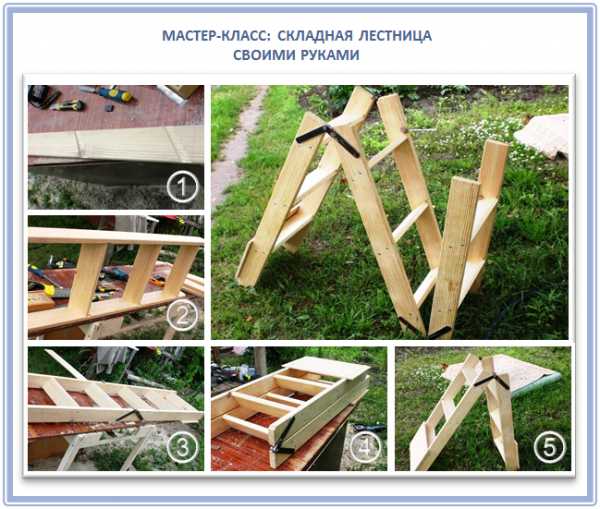

Сборка складной лестницы на чердак

Для этого потребуется наличие уже упомянутой выше деревянной приставной лестницы.

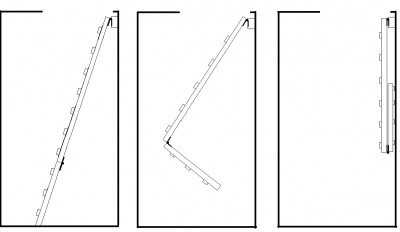

Саму процедуру сборки раздвижной лестницы на чердак своими руками можно разбить на такие шаги:

  • Оформление низа приставной конструкции брусом соответствующей ширины. Подобную операцию проводят и сверху. Фиксация нижнего бруса должна быть жесткой, а верхнего – на петли.
  • Распиливание приставной лестницы надвое. При этом на длину верхней части должно приходиться примерно 2/3 от общего размера.
  • Крепление двух реек. За счет этого увеличивается диагональная жесткость изделия.
  • Соединение между собой отдельных частей лестницы при помощи петель.
  • Крепление верхнего бруса под люк на анкеры.
  • Фиксация нижней части. Делается это при помощи крючка, который сохранит конструкцию от самопроизвольного раскрывания. Местом установки петли является косоур, поверх направления распиливания.
  • Прижатие и фиксация готового изделия к стене.

Следует быть готовым к тому, что внешне подобная самодельная лестница будет смотреться не очень привлекательно. Причина тут в заметности бруса и крепежных деталей. Однако свое главное предназначение, заключающееся в обеспечении безопасного и надежного прохода на чердак, подобная конструкция в состоянии выполнить без проблем.

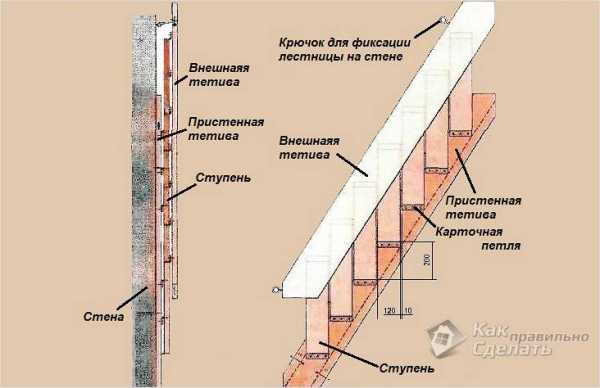

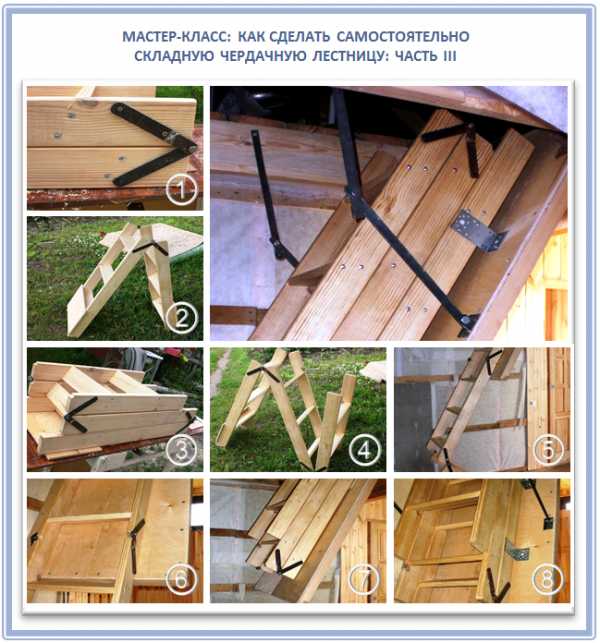

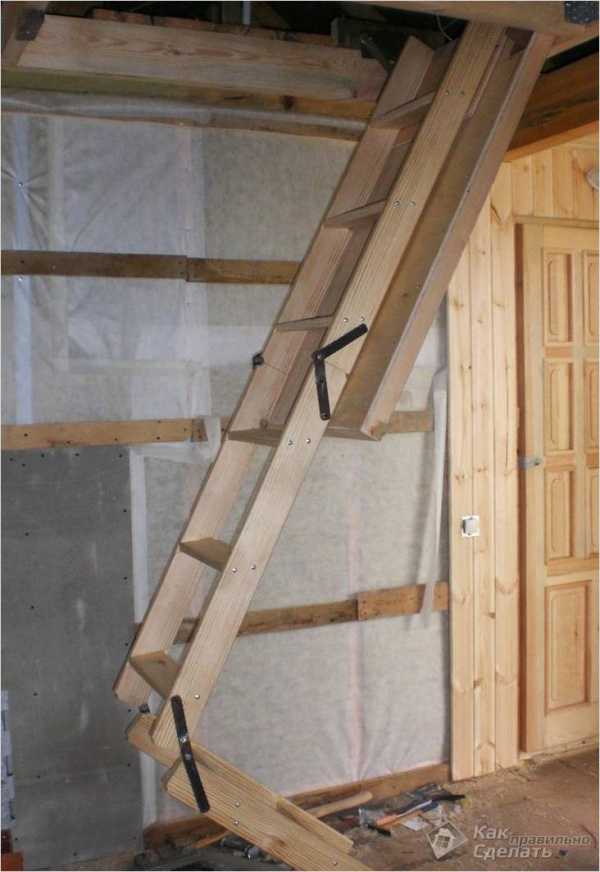

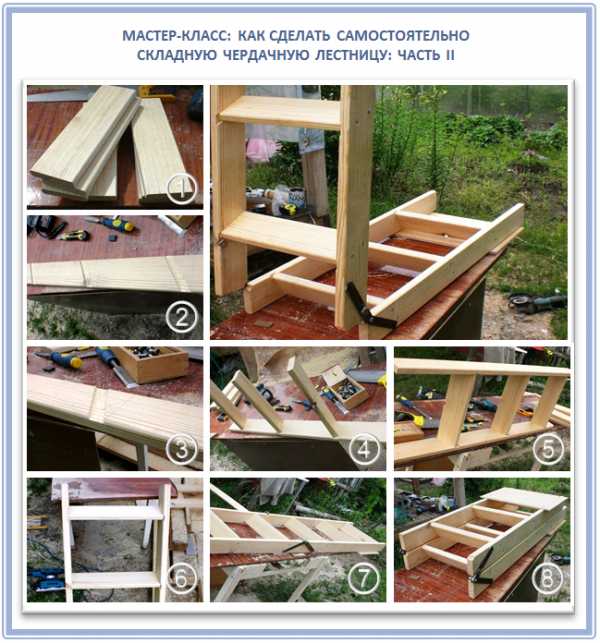

Особенности складной лестницы на тетивах

Внешне этот модернизированный вариант самодельной складной лестницы более привлекателен.

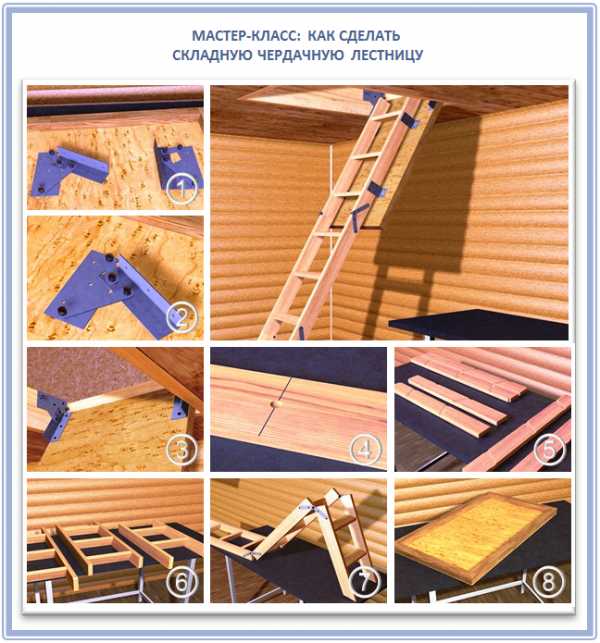

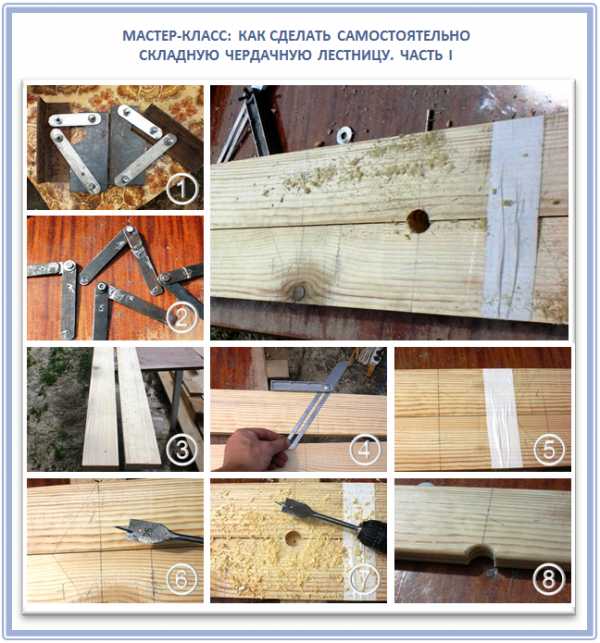

Его изготовления осуществляется в следующей последовательности:

  1. Уже знакомая приставная деревянная лестница распиливается на три части. Первая делается такой же, как и чердачный люк, вторая – немного меньших размеров. Последнее звено раскладной конструкции перекрывает остаток расстояния до пола.
  2. При помощи малки отмечают угол люка, который требуется перенести на поверхность досок. Это дает возможность точно отметить положение ступеней.

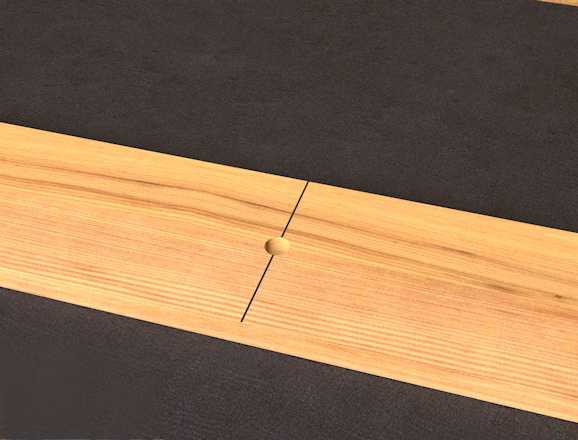

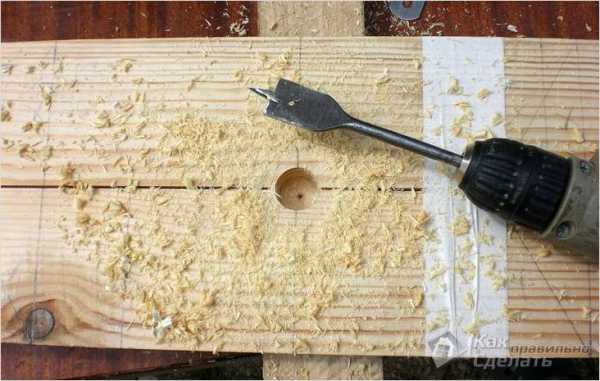

  3. Под шарниры, соединяющие лестничные секции, необходимо просверлить отверстия.
  4. Шлифовка граней изделия.

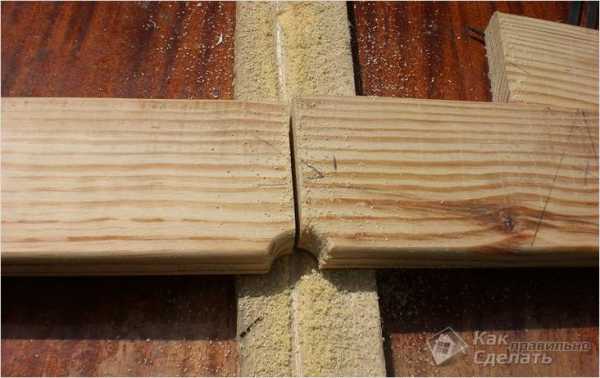

  5. Там, где размещаются шарниры, доски необходимо распилить.
  6. Ступеньки нарезаются и шлифуются.
  7. Под ступени тетивы оснащаются нишами.
  8. При размещении в готовых нишах ступени садятся на клей. Для усиления надежности крепления используют саморезы.
  9. Соединяя отдельные секции петлями, лучше всего положить все составные части на устойчивую плоскость.
  10. Готовое изделие следует протестировать, сразу устраняя замеченные неисправности.
  11. Лестницу шлифуют и лакируют.
  12. Установку конструкции на место эксплуатации лучше всего провести после того, как лак полностью высохнет. Иногда потребуется проведение подгонки изделия по месту эксплуатации.

Исследуя вопрос, как сделать складную лестницу на чердак, можно прийти к выводу, что подобную процедуру по силам реализовать практически каждому домашнему мастеру. В таком случае достигается заметная экономия финансов, ведь потратиться придется только на расходный материал. Особенно актуален такой подход в случаях, когда к внешним декоративным характеристикам лестницы особых претензий не предъявляется.

Если говорить о лестницах-трансформерах, то они устанавливаются на люк, ведущий на чердак. На рынке существуют готовые варианты люка с лестницей, но сделать цивилизованный вход на мансарду возможно и самостоятельно.

Складные чердачные лестницы можно назвать еще одним вариантом приставных, не имеющих опорных конструкций, а потому более компактных. Почему приставные и складные лестницы можно объединить в одну группу? Потому что в обоих случаях соблюдается принцип подъема, при котором передвижение по ступеням происходит и при помощи ног, и при помощи рук. Так как угол подъемного устройства очень крутой, спуск по данным конструкциям происходит также лицом к маршу.

Пожалуй, единственное, что отличает конструкции чердачных лестниц от приставных, это компактность. Ее плюсом является способность складываться, а при необходимости раскладываться, благодаря чему полезная площадь помещения сохраняется в таком количестве, в каком была и до установки лестницы. Представьте себе, что люк на мансарду находится в комнате общего пользования. В таком случае складная лестница обеспечит удобство подъема на мансарду: при необходимости ее можно просто зафиксировать на поверхности люка. Но если вы решите использовать приставной вариант, каждый раз вам будет необходимо его ставить к проему, а затем убирать обратно. Кроме того, собственно, для хранения вам понадобится выделить для конструкции специальное место. Если же говорить о стационарных подъемных устройствах, то использование их для подъема на мансарду будет рациональным только при размещении у стены.

Преимущества чердачных лестниц

  • Безопасность. Так как в настоящее время мансарду часто обустраивают под детскую, к данному критерию лестницы предъявляют особые требования. Не стоит думать, что все устройства с крутым уклоном таят в себе опасность. Конечно, самыми безопасными считаются лестницы с углом наклона в 45 градусов, но если работы по монтажу конструкции трансформера выполнены грамотно, подъем по ней не представляет опасностей. К тому же пользоваться ей удобно, если ступени выбраны правильно. Для большего удобства и безопасности конструкцию можно снабдить съемными перилами;
  • Компактность. Стоит отметить, что складные разновидности занимают мало места не только в сложенном состоянии, но и в разложенном;
  • Простота эксплуатации. Благодаря небольшим размерам лестницы на чердак обладают малым весом, что является еще одним плюсом конструкции. Для того чтобы их разложить и сложить обратно, достаточно произвести несложные манипуляции с механизмом.

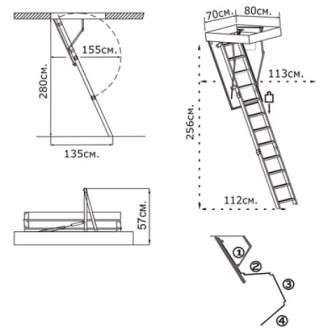

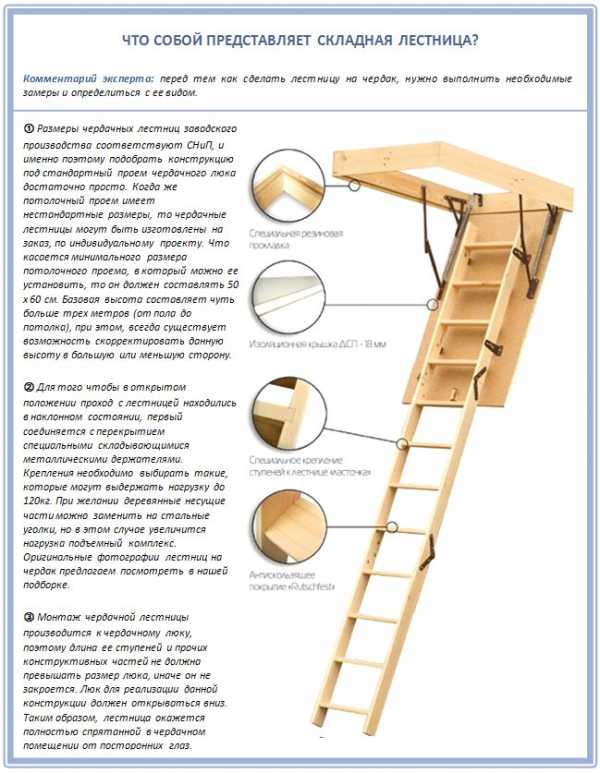

Главные параметры складных конструкций

При выборе или создании лестницы трансформера своими руками, первое, на что стоит обратить внимание, это параметры конструкции. Они зависят от конкретного вида выбранного варианта, от площади помещения, в котором будет происходить установка, но существуют усредненные параметры.

  • Длина ступени должна быть около 60-70 см;
  • Высота конструкции находится в прямой зависимости от расстояния от пола до потолка. Но следует учитывать, что зафиксированная конструкция наверху люка на мансарду должна прочно стоять на полу, каким бы крутым не был наклон;
  • Сколько у лестницы будет ступеней, зависит от ее высоты. Оптимальным количеством считается 15 ступеней;
  • Следующий параметр – это толщина. От нее зависит прочность, а значит, и безопасность лестницы на мансарду. С другой стороны, слишком толстые ступени утяжелят конструкцию. Оптимальный размер ширины варьируется в пределах 18-22 мм;
  • Удобство подъема на чердак зависит от расстояния между лестничными ступенями. А оно, в свою очередь, зависит от размера шага. Таким образом, пространство между ступенями должно быть не менее 17 см и не более 22 см;
  • Как уже было сказано, складные чердачные лестницы обладают крутым углом наклона. Но он не должен превышать 75 градусов. От угла зависит компактность конструкции. Если он небольшой, подъемное устройство будет занимать больше пространства;
  • Последний параметр – это нагрузка на конструкцию. Складная лестница должна выдерживать вес человека в 150 кг, если материал ее деревянный, и 250 кг, если конструкция металлическая.
  • Размер потолочного проема для установки конструкции трансформера должен быть 50х60 см.

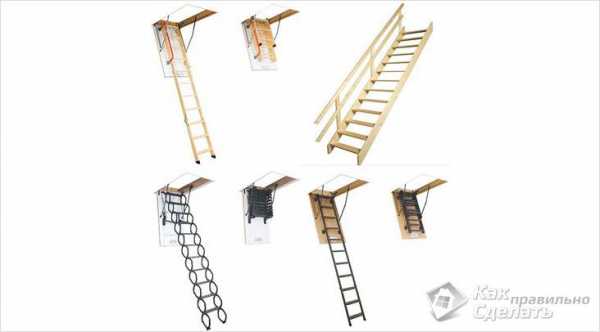

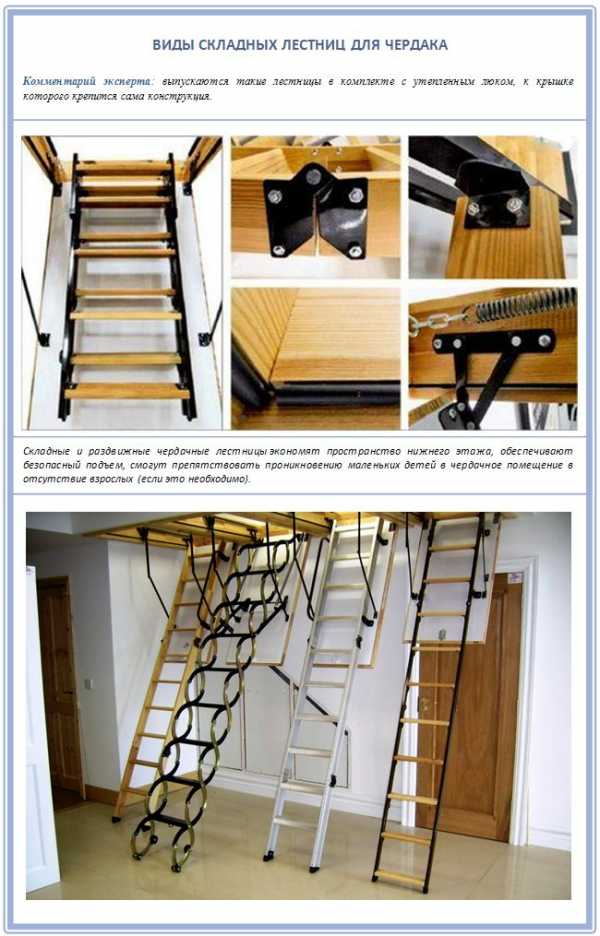

Виды чердачных лестниц

В то время как принцип функционирования у каждого вида конструкции един, сами лестницы различаются по способу складного механизма.

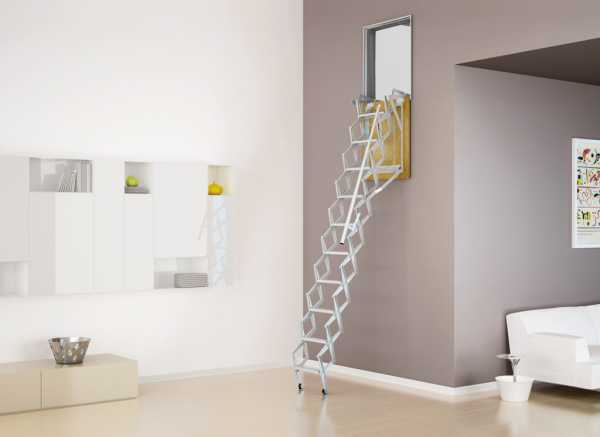

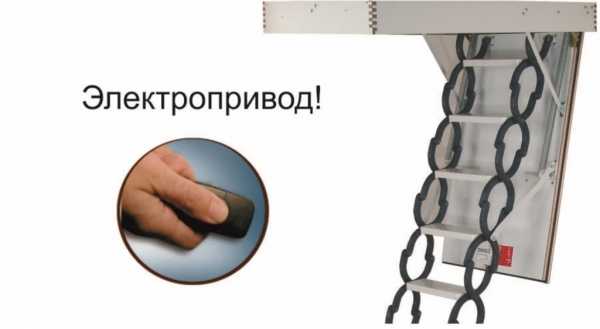

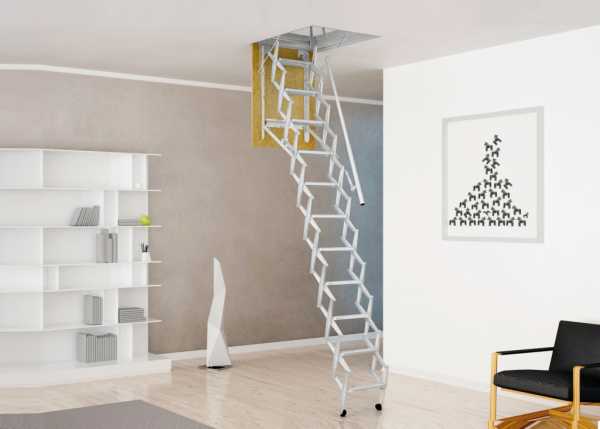

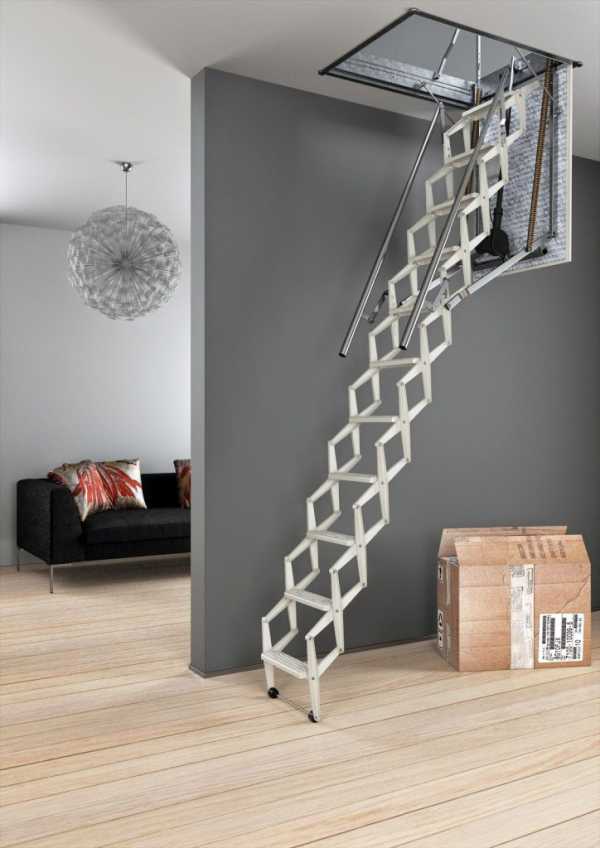

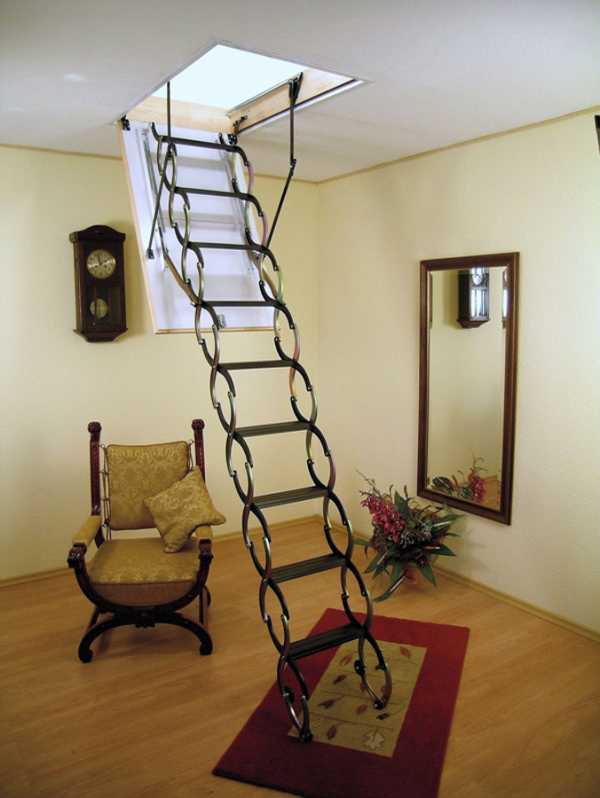

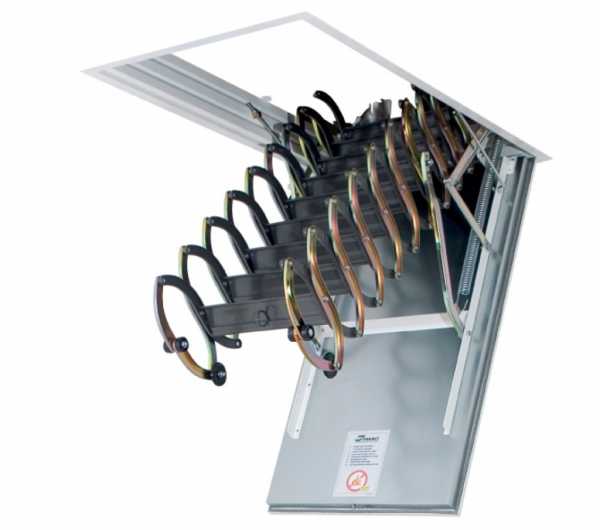

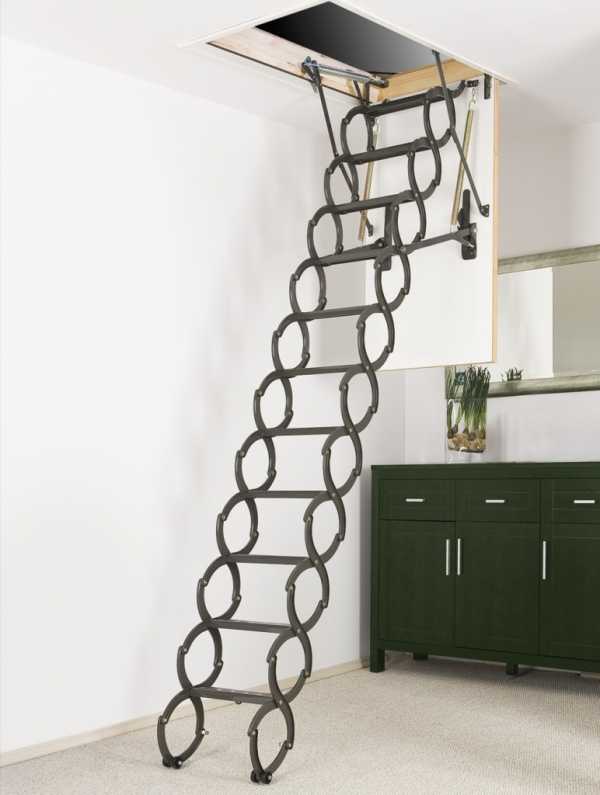

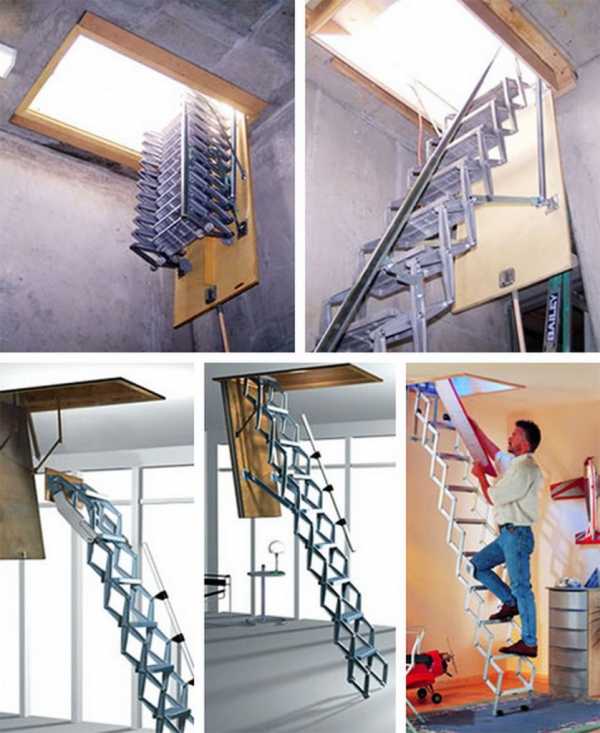

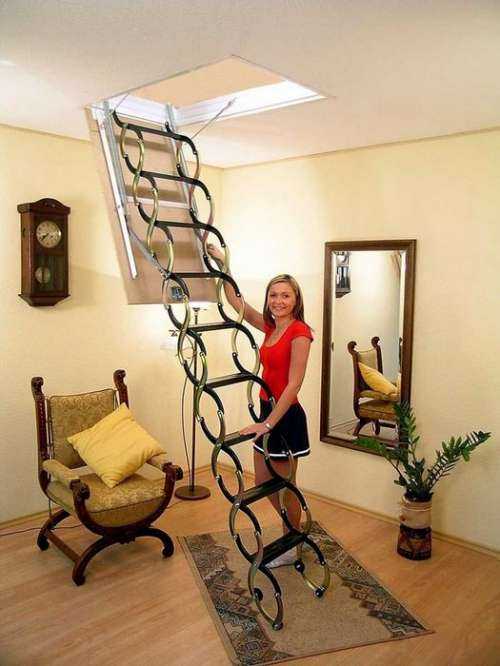

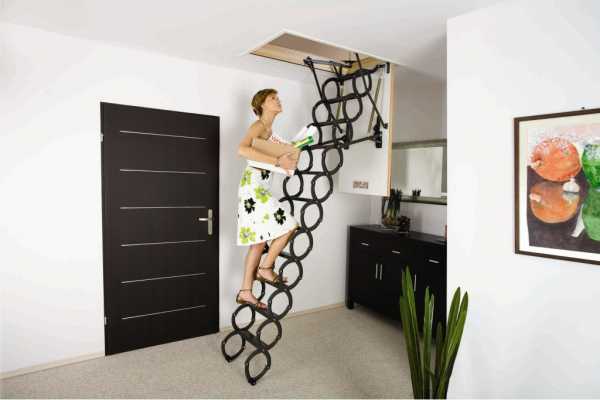

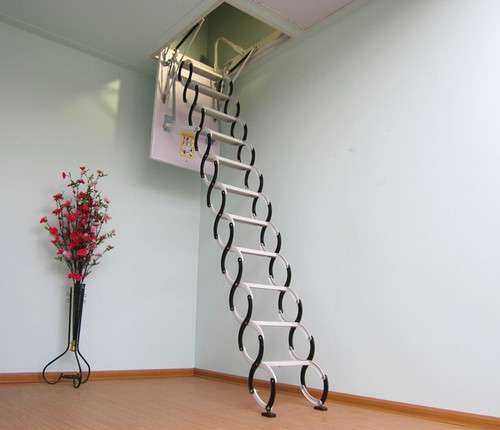

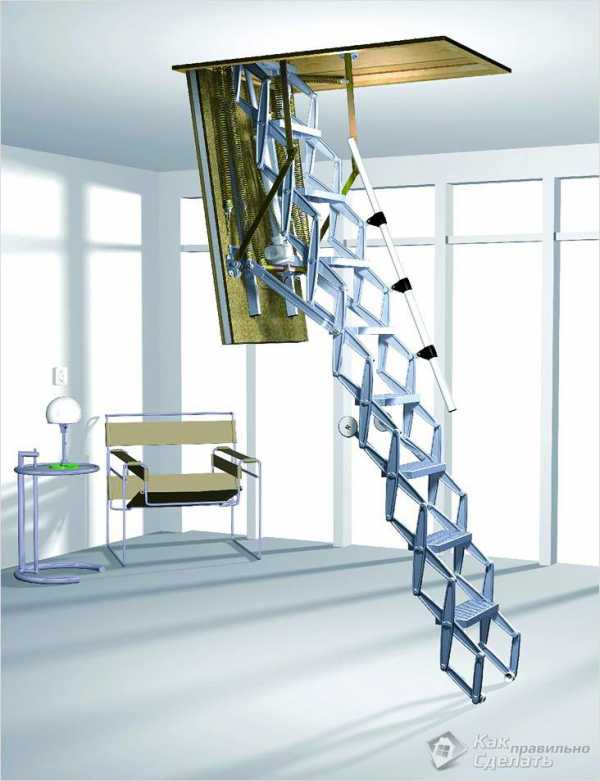

Конструкция в виде гармошки

Данная модель для подъема на чердак имеет еще одно название – ножничная. Конструкция складывается по принципу гармошки. Плюсами такой лестницы является ее компактность, а также проста эксплуатации. Для того чтобы привести ее в рабочее положение, достаточно потянуть конструкцию на себя и зафиксировать на полу ее ножки.

В качестве особенности данной модели можно отметить то, что изготавливают ее исключительно из металла. Это объясняется тем, что детали таких чердачных лестниц находятся в движении постоянно, а значит, именно металлические комплектующие способны обеспечить долгий срок службы.

Стоит отметить, что, несмотря на материал изготовления, лестницы на чердак продолжают оставаться легкими.

Одним из главных показателей качества конструкции является плавность хода. Для этого перед покупкой следует своими руками проверить все шарниры.

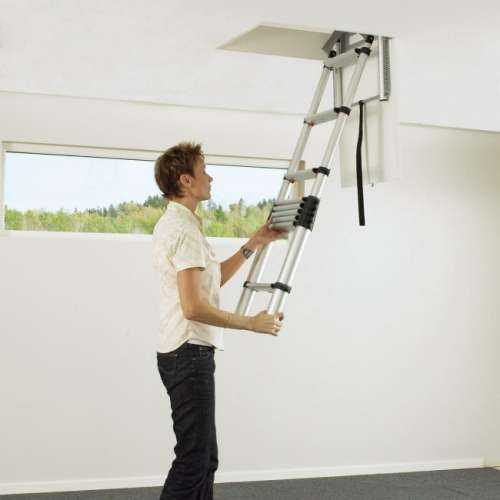

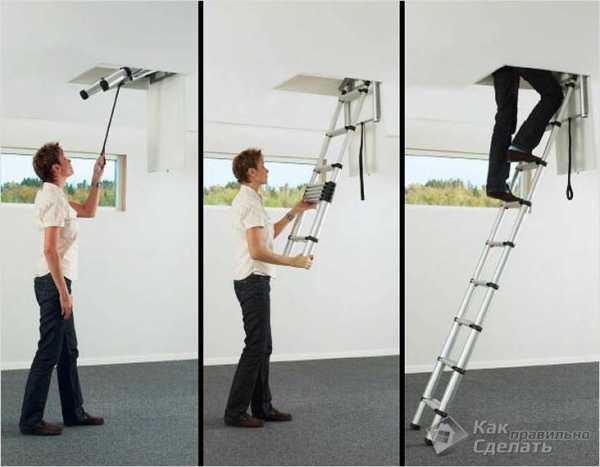

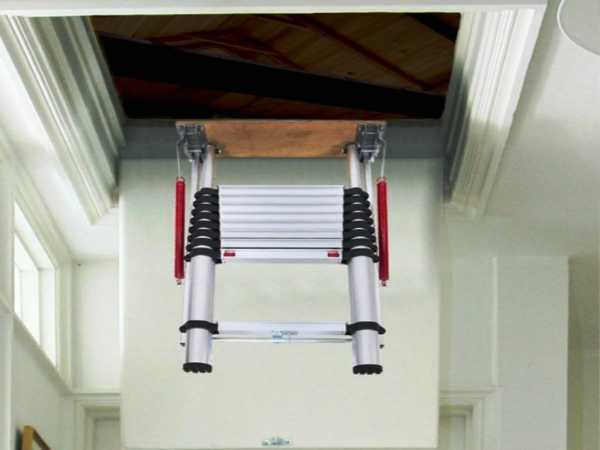

Конструкция телескопическая

Данная модель обычно производится из металла, чаще всего из алюминия. Эксплуатировать ее также легко: достаточно выдвинуть трубки, которые располагаются по ее бокам, а после закрепить один элемент в другом.

Этот вариант чердачных лестниц не зря получил такое название. Ступени конструкции выдвигаются друг за другом по принципу телескопа до необходимого уровня, после чего фиксируются. Причем, ярус лестницы внизу изготавливается из комплектующих диаметра большего размера. Складывается конструкция при помощи ослабления фиксаторов, после чего ступени легко возвращаются в исходное положение.

Конструкция откидная

Откидная модель менее популярна по многим причинам. Во-первых, угол наклона ее небольшой, поэтому она больше напоминает маршевый вариант. Следовательно, и места конструкция будет занимать больше. Во-вторых, способ раскладки ее менее удобен.

Откидная складная лестница для чердака имеет две тетивы. На одну из них закреплены ступени. Процесс раскладки происходит следующим образом: крайняя боковина, на которой находятся ступени, отодвигается и фиксируется в пазах наверху. После этого подъемные элементы помещаются на другую тетиву, если конструкцию нужно сложить, необходимо откинуть ступени и сдвинуть тетивы.

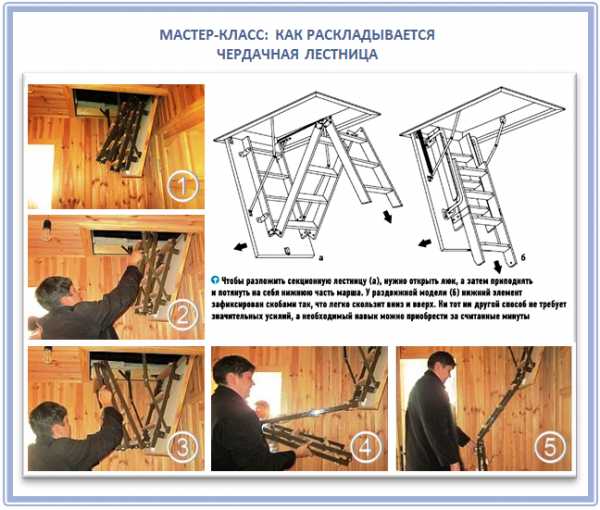

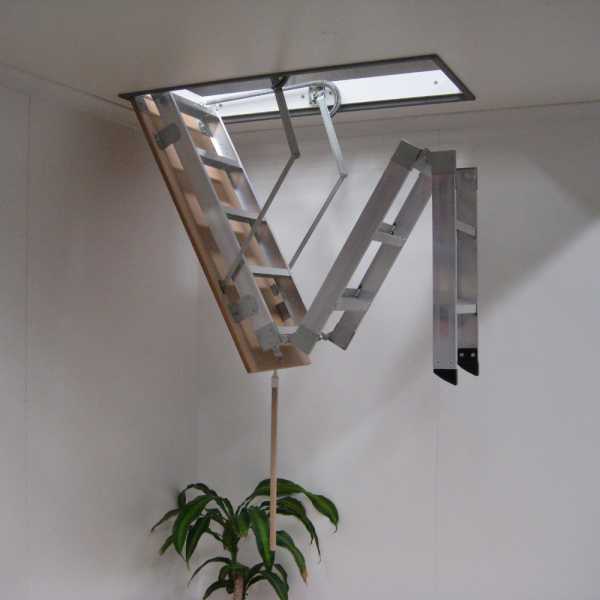

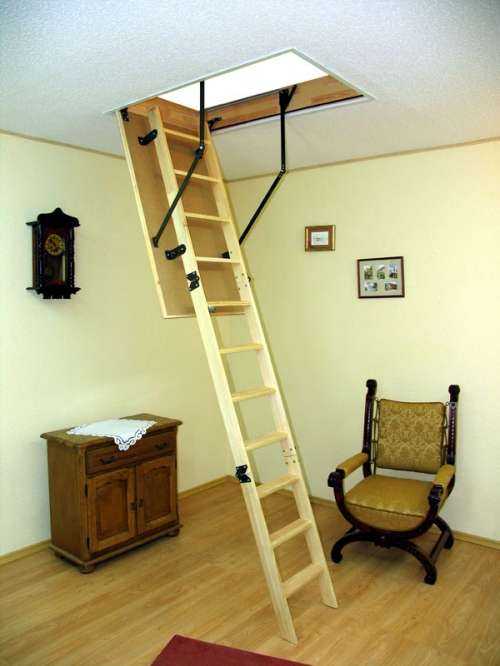

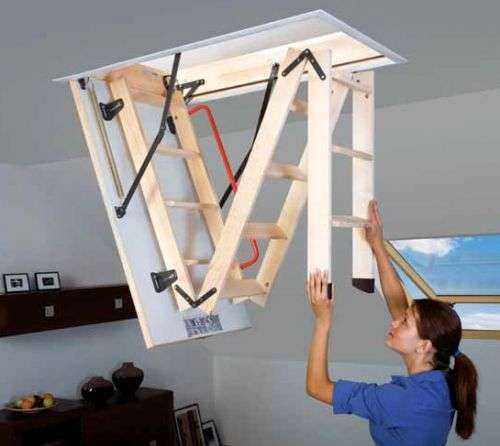

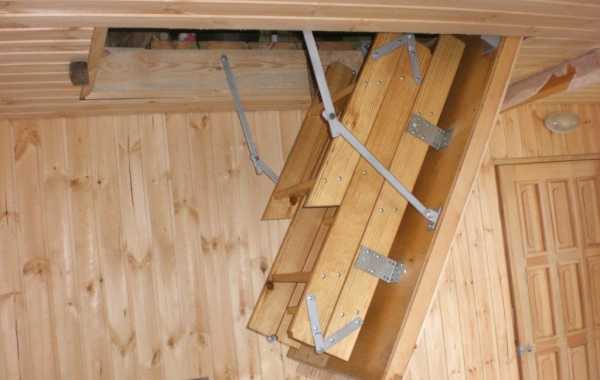

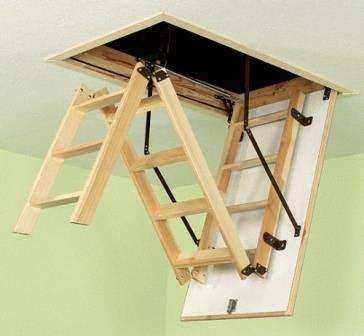

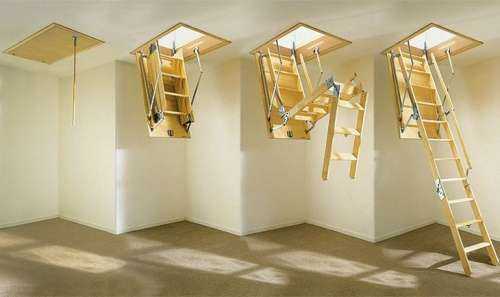

Конструкция секционная

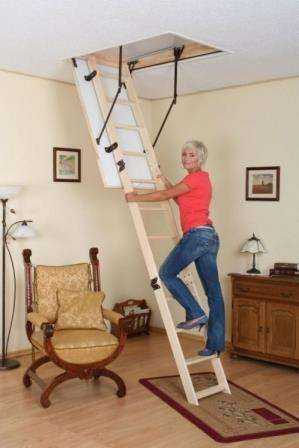

Это самый популярный вид чердачных лестниц, в основе которого несколько секций, соединенных шарнирами. В процессе раскладки секции нужно откинуть и зафиксировать.

Некоторые разновидности данных лестниц напоминают по принципу устройства телескопические конструкции. Единственное различие состоит в том, что комплектующие задвигаются друг в друга, а не входят, как в телескопическом варианте. Такой тип раскладки, как правило, занимает больше места, но является наиболее удобным и безопасным.

Материал складных конструкций

Как уже было сказано, многие складные модели изготавливаются из прочного, но легкого металла – обычно нержавеющей стали или алюминия. Но некоторые варианты вполне могут быть выполнены из дерева. Единственный минус – быстрое изнашивание при частой эксплуатации. Поэтому оптимальным вариантом может стать комбинированные складные лестницы на чердак, которые совмещают в своей конструкции и металл, и дерево.

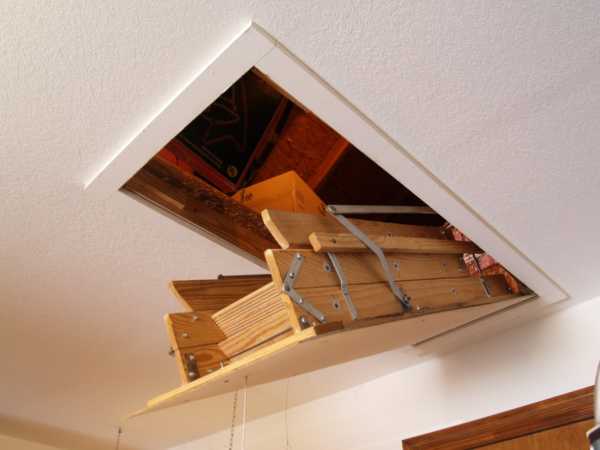

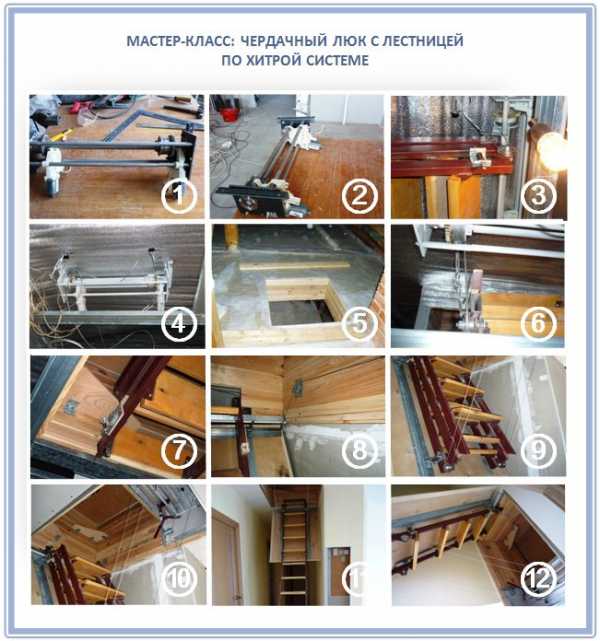

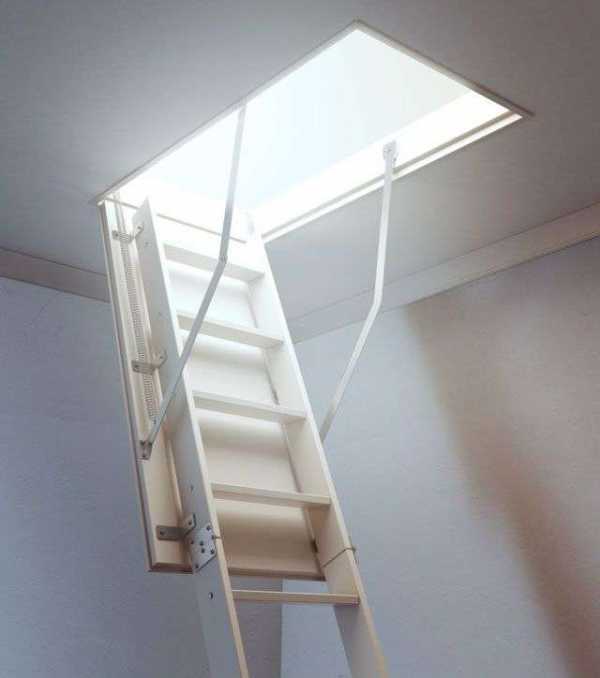

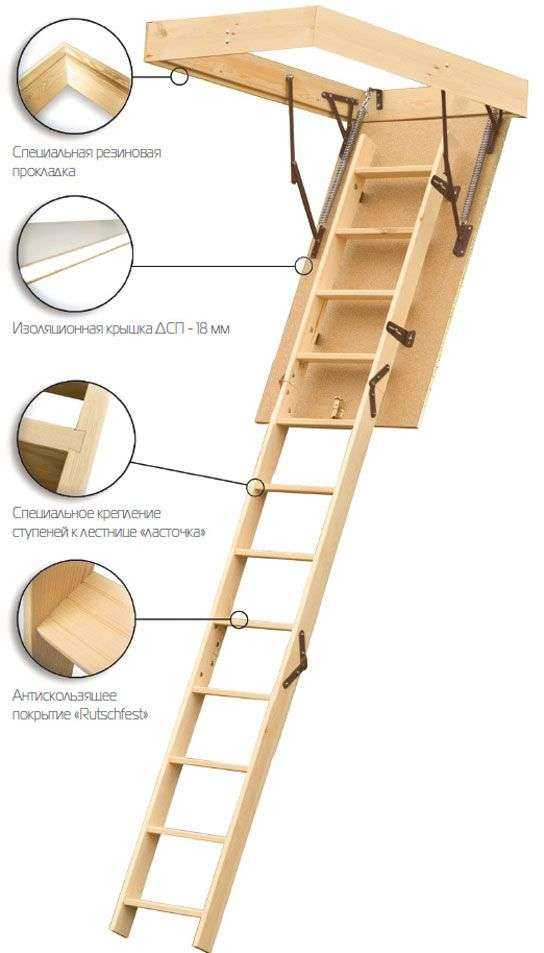

Люки на чердак с лестницей

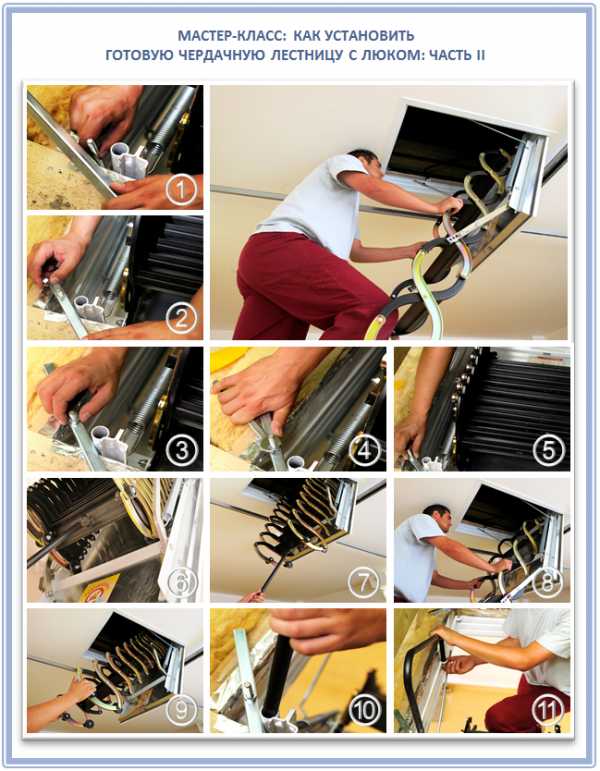

Данный вариант устройства входа на чердак представляет собой готовое решение: люк плюс лестница.

Конечно, можно своими руками сделать проем на мансарду и потом думать над установкой складной конструкции, но в этом случае могут возникнуть некоторые неудобства.

Самый существенный минус такого устройства – это значительные теплопотери. Если люк будет постоянно открытым, через него будет уходить большая часть тепла.

Чтобы понять, что представляет собой устройство люка, нужно определиться с терминологией.

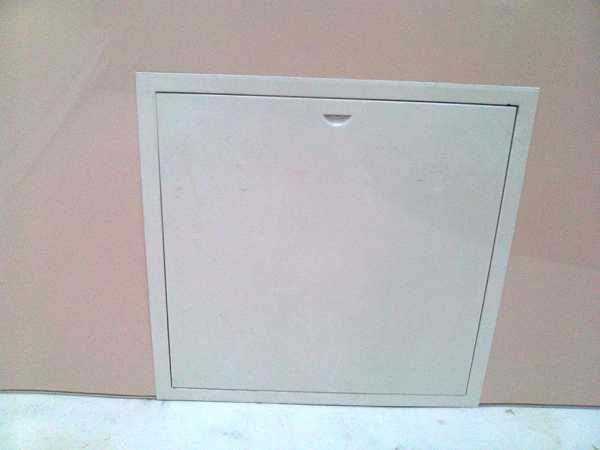

Потолочный люк – это специальная крышка, которая закреплена на петли и при необходимости откидывается. Существуют варианты конструкций, открыть которые можно с помощью специального шнура.

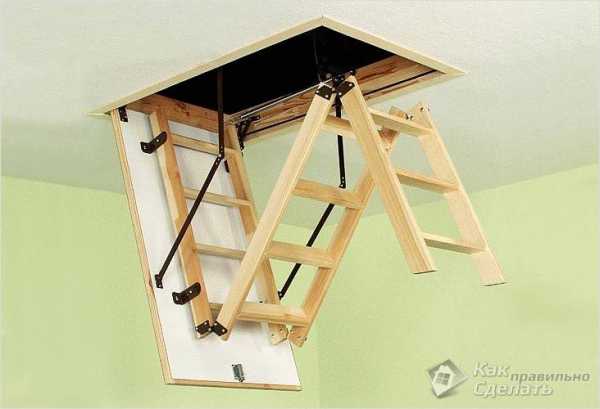

Раскладная лестница на чердак

Хотя не менее популярен вариант люка в чердаке на защелке. Чтобы ее повернуть, нужно встать на стул.

Для обеспечения комфортного подъема на чердак на крышке люка устанавливаются лестницы трансформеры. В чем же состоят плюсы и минусы люка с фиксированными на них раскладными лестницами?

Преимущества:

  • Удобство подъема на чердак, которое не требует установки стремянки. Достаточно разложить конструкцию и подняться на мансарду;
  • Абсолютная экономия пространства в сложенном состоянии люка, хотя на самом чердаке потребуется свободная территория для размещения конструкции.

Недостатки:

  • Несмотря на то, что люк можно закрыть и дополнительно уплотнить его по периметру, теплопотери трудно избежать. Для этого придется делать хорошую теплоизоляцию кровли;
  • Высокая стоимость готовых люков;
  • Сложность самостоятельного изготовления и монтажа.

В целом, вариант устройства входа на чердак с люком и складными лестницами превращает мансарду в очень уютную и современную жилплощадь.

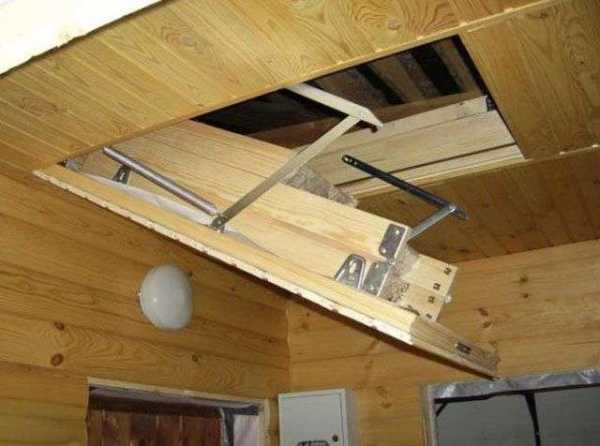

Чердачная лестница с люком своими руками – как ее проще сделать

Конструкция чердачной лестницы может различаться, в зависимости от способа раскладки и материала. В некоторых случаях устанавливают и стационарную лестницу, чтобы сделать подъем безопаснее. Например, если чердак выполнен под жилое помещение. Но чаще всего для подъема на его территорию используют раздвижные чердачные лестницы. Кроме того, стационарные конструкции занимают много площади, в то время как складные лестницы прекрасно экономят пространство. В качестве одного из самых простых и экономных вариантов используют стремянку, однако, такая конструкция крайне неудобна и не безопасна в эксплуатации.

Поэтому обратить внимание при устройстве подъема на чердак действительно стоит на складные лестницы, которые удобны в использовании, не создают помех для передвижения по дому и легко создаются своими руками.

Варианты складной лестницы

Если вы решили устроить трансформирующуюся конструкцию, следующим шагом является выбор ее варианта.

Лестница-телескоп получила свое название по схожей с телескопом конструкции. Такое сооружение признано одним из самых надежных и долговечных. Лестница изготавливается из металлических труб разных диаметров. При раскладке такой лестницы на чердак одна часть в виде трубы меньшего диаметра выдвигается из части с большим диаметром. Единственный нюанс заключается в том, что верхняя часть, состоящая из более тонких труб, будет испытывать большую нагрузку. Кроме того, ввиду своей сложной конструкции и применения металла такая складная лестница на чердак своими руками делается сложно.

Еще один вариант металлической лестницы на чердак – это выдвижная конструкция, которую по-другому называют ножничной. В этой конструкции ее секции соединяются наподобие ножниц, а вся лестница складывается гармошкой.

Если вы желаете создать конструкцию чердачной лестницы своими руками, то обратить внимание стоит на раскладной вариант. Ее можно сделать из дерева. Такая складная лестница состоит из нескольких секций, которые при складывании прижимаются плотно друг к другу. А соединять их можно петлями и шарнирами.

Для большей надежности и продления срока эксплуатации имеет смысл приобретать конструкцию из металла. Она не будет громоздкой, так как выполняется из сплавов алюминия. Но и простую деревянную конструкцию можно выполнить качественно так, чтобы она прослужила достаточно долго.

Особенности лестницы на чердак

При создании чердачной конструкции важно учитывать особые параметры лестницы, которые отличают ее от обычной стационарной. Самое первое отличие – это ширина марша, за счет которой и достигается компактность конструкции. Обычно она делается не более 60 см. Угол наклона также влияет на габариты лестницы. Чтобы она не занимала много пространства, его делают более 50 градусов.

По высоте чердачные лестницы могут быть около 2.5 метров, но не более. Иначе снижается жесткость конструкции. Особое внимание следует уделять ступеням, на которые будет оказываться существенная нагрузка. По толщине они должны быть более 1.9 см при расстоянии между ними около 17 см.

Чердачные лестницы своими руками конструктивно таковы, что подниматься и спускаться по ним можно только лицом к ступеням. Такое сооружение увеличивает потребность в безопасности. Для металлических сооружений очень важно использовать противоскользящие детали в виде накладок на ступени из резины или ПВХ. Если конструкция выполнена из дерева, все ее элементы должны быть гладкими, чтобы исключить возможность вонзить в кожу занозу.

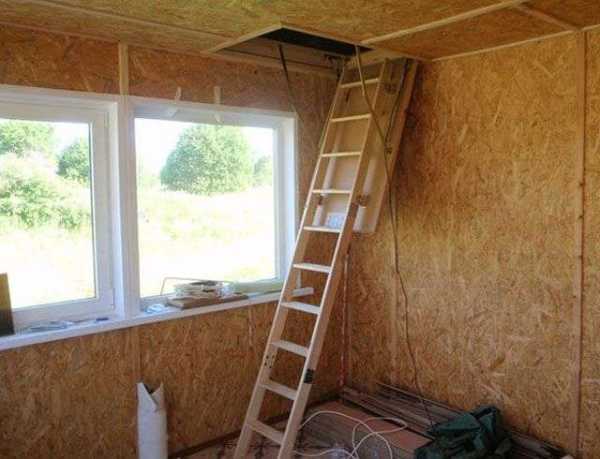

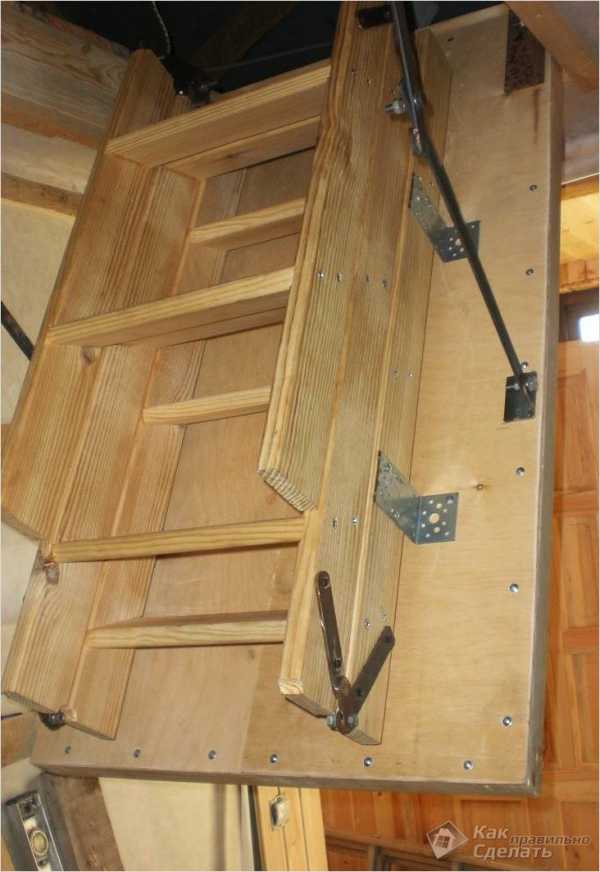

Чердачная лестница своими руками

При создании подъемной конструкции на чердак своими руками, важно учитывать своим возможности. Сооружение может быть металлическим или деревянным. Естественно, первый вариант представляется сложным для самостоятельного исполнения. Складные лестницы из дерева создаются проще.

Популярным вариантом являются лестницы с люком, которые убираются в помещение чердака и не препятствуют передвижению по помещению. И подъемная конструкция, и люк легко могут быть сделаны своими руками. При этом понадобится совсем небольшое количество расходного материала. Главное – правильно выполнить шарниры и петли, которые будут соединять секции между собой, ведь от их качества зависит легкость трансформации.

Складная лестница на чердак своими руками

Впрочем, такие элементы можно приобрести и в магазине.

Начать изготовление сооружения на чердак своими руками следует именно с люка. Оптимальная его площадь составляет 1.5 квадратных метров. Крышка люка создается из фанеры толщиной 10-30 мм и брусков разной длины. Для создания крышки бруски крепятся в виде прямоугольника на фанеру. Для того что люк надежно закрывался, необходимо поставить на крышку защелку. Чтобы не тянуться к защелке с помощью табуретки, на люк можно установить длинную ручку.

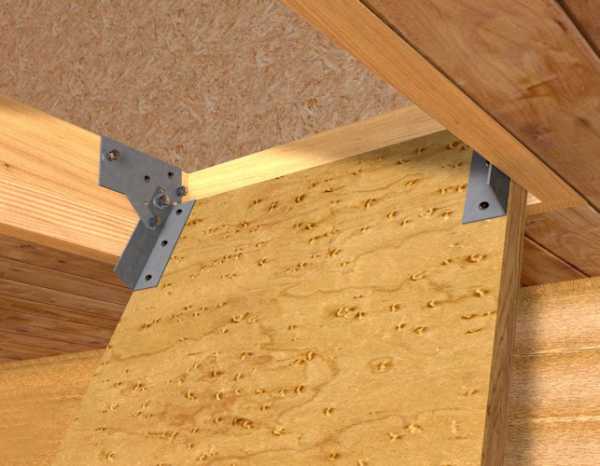

Люк чердачной лестницы должен открываться на необходимый угол наклона. Для этого его снабжают шарнирами. Их можно изготовить своими руками с помощью металлических уголков и полос.

Следует отметить, что в данном случае рассматривается вариант конструкции шарнирный без пружины. Сами шарниры делаются по лекалу из картона. С помощью него подбирается угол, на который люк будет открываться. Крепят шарниры к люку с помощью болтов.

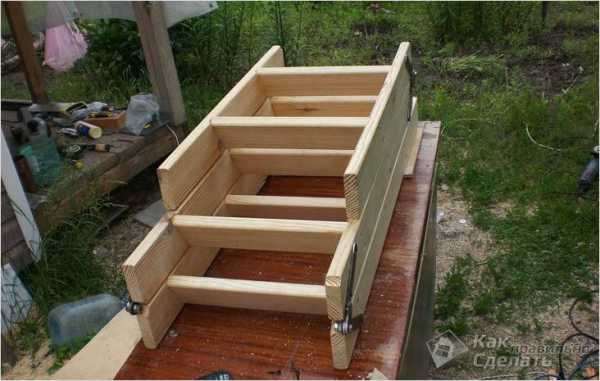

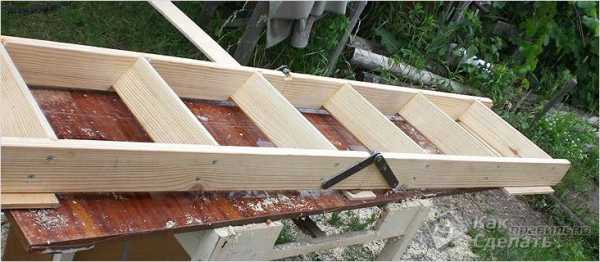

Когда люк готов, можно приступать к самостоятельному изготовлению лестницы. Для этого понадобится деревянная доска, из которой будут сделаны тетивы и сами ступени. Следует учитывать, что у конструкции должно быть три секции, каждая из которых отличается по длине. Ориентироваться при изготовлении первой секции нужно на длину люка. Вторую часть нужно сделать короче. На третью часть придется длина, которая останется от общей длины с вычетом размеров первых двух секций.

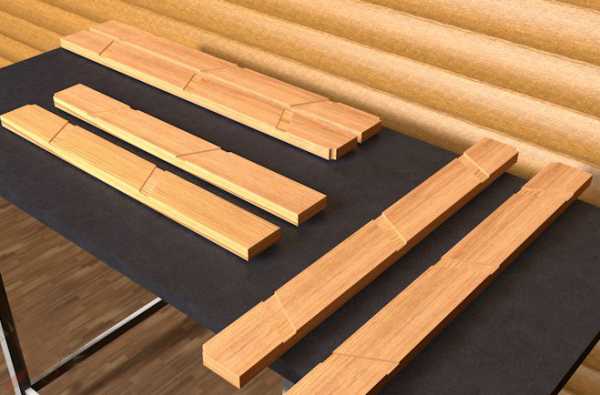

Далее на тетивах нужно отмерить полученные длины и сделать распил.

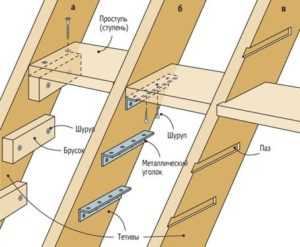

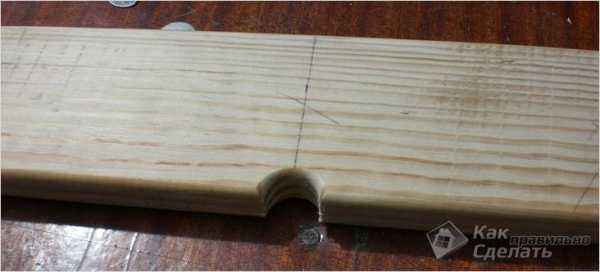

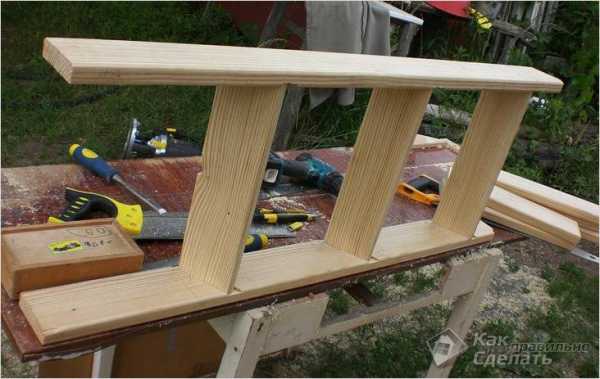

Чтобы поставить ступени, в каркасе будущей чердачной лестницы нужно сделать небольшие углубления. При устройстве ступеней важно учитывать и выбранный угол наклона лестницы. Так как все секции будут крепиться между собой также с помощью шарниров и петель, в тетивах нужно проделать отверстия под болты.

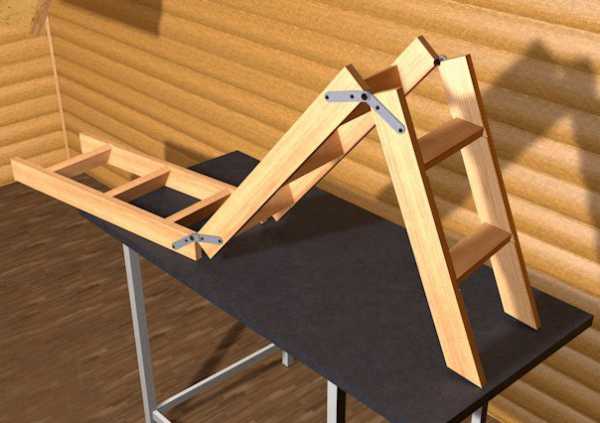

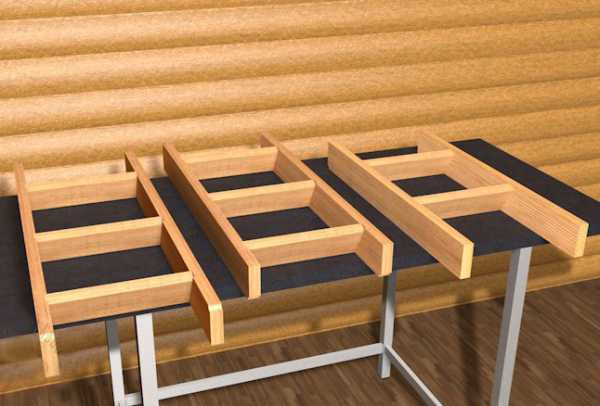

Когда секции готовы, первую и вторую нужно положить на ровную поверхность и прикрутить петли. Далее прикрепить к полученной конструкции третью секцию. После этого можно делать установку складной конструкции в проем.

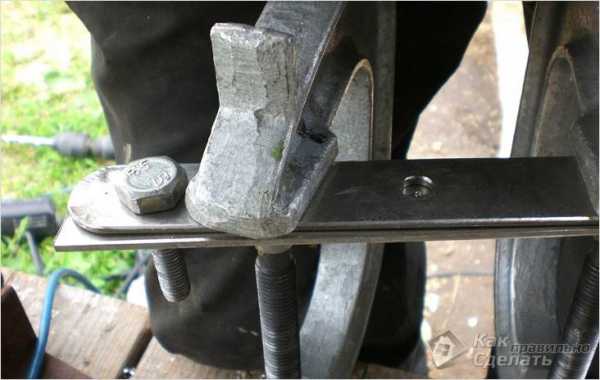

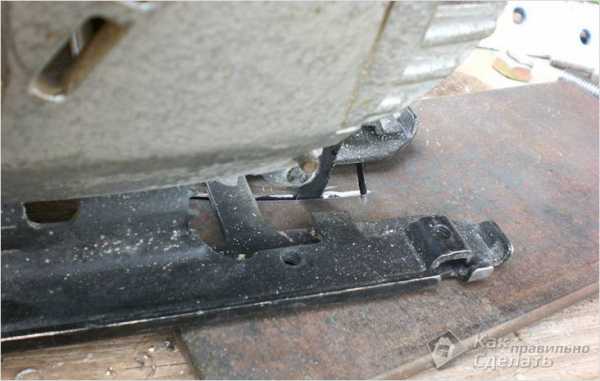

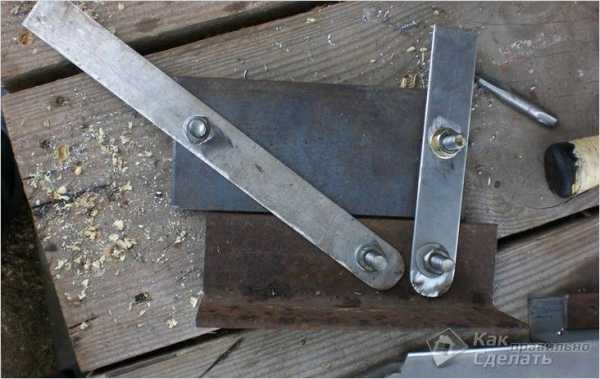

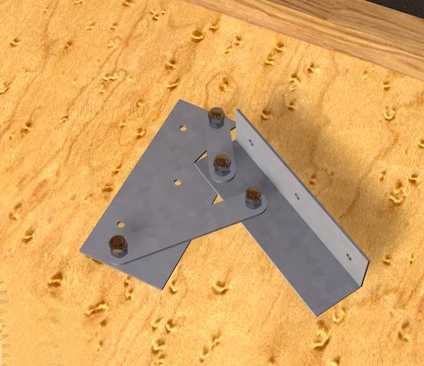

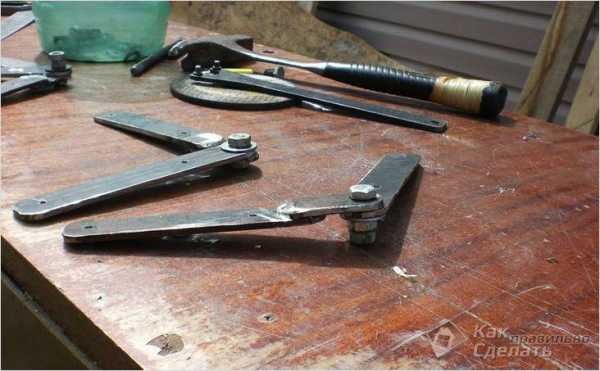

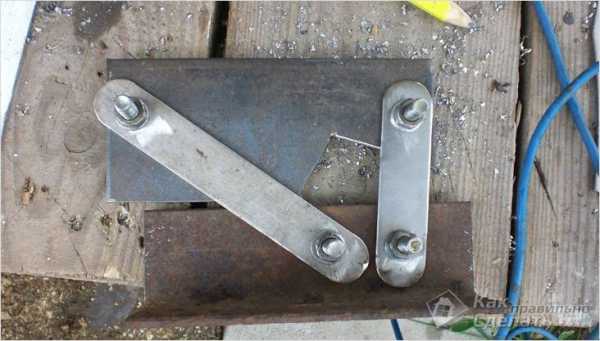

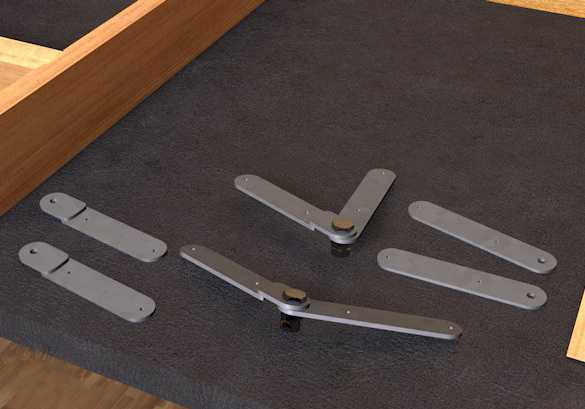

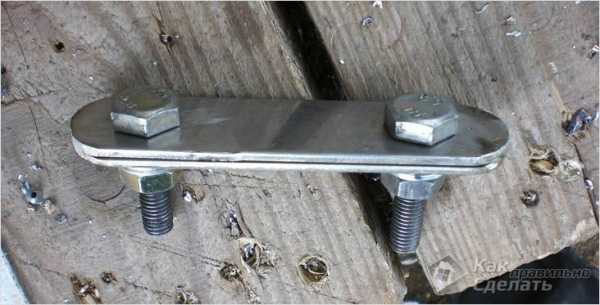

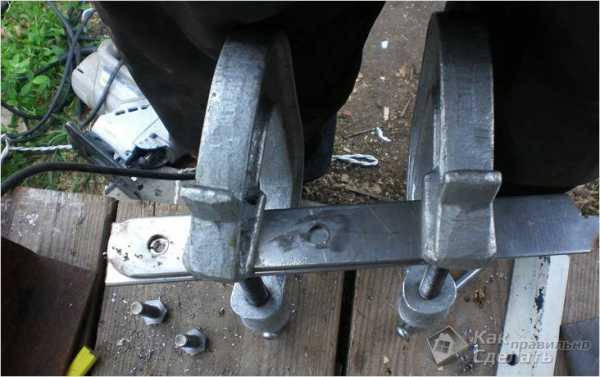

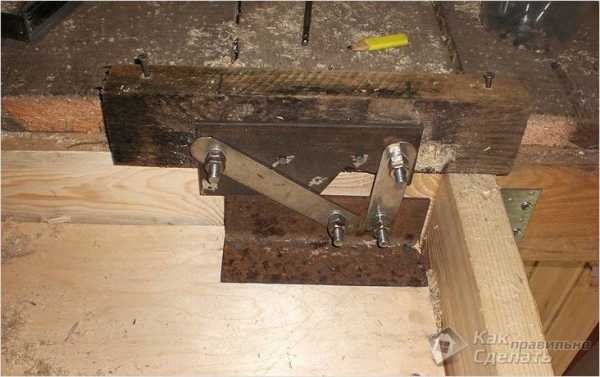

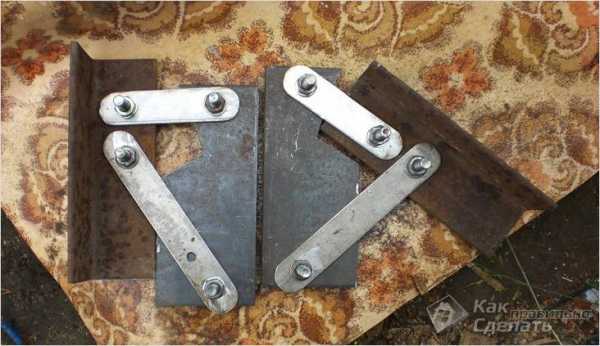

Сборка шарниров своими руками

Так как от качества механизма зависит общий функционал конструкции, то этап этот очень ответственный. Для сборки потребуется металлический уголок, полоса и пластина. Прежде все, в полосах нужно просверлить отверстия для болтов и стянуть их в пару. Уголок закрывают кусочком металлического листа. Далее элементы шарнира собираются и крепятся к крышке люка или секциям.

Теплоизоляция люка

Чердак – это место, через которое может утекать тепло. Поэтому при создании входа в него важно утеплить люк. Для этого на внутреннюю сторону крышки следует закрепить пенопласт и пленку.

На наружную часть также нужно положить пленку, а сверху фанеру. Чтобы теплоизоляция была выполнена качественно, важно добиться плотного прилегания крышки к проему. Для этого можно взять резиновое уплотнение.

Где устанавливают складные лестницы

Несмотря на то, что лестница-трансформер особо не мешает передвижению, так как убирается на чердак, место для проема нужно выбрать грамотно. В основном, это связано с тем, что обычно люк хотят скрыть от глаз. Впрочем, если он выполнен аккуратно, люк вполне может стать особым элементом интерьера, который, наоборот, придаст ему изюминку. При нежелании выставлять проем на всеобщее обозрение, лестницу можно поставить в углу помещения.

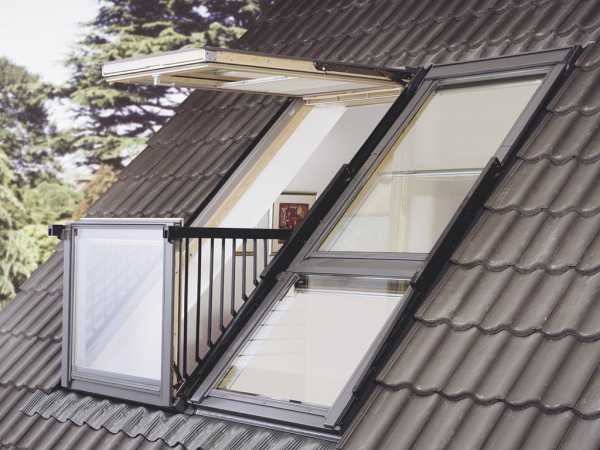

Если вы совершенно не желаете сооружать конструкцию в помещении, есть вариант построить лестницу на чердак снаружи дома. Тогда вход в чердачную комнату будет осуществляться через окно.

Для того чтобы осуществить создание чердачной лестницы, требуется совсем немного деталей. Для этого не нужен большой опыт в строительстве, но обязательно знание нюансов складной конструкции и параметров чердачной конструкции.

Большинство владельцев дач или загородных домов не стремятся устанавливать на чердак красивую, богатую и шикарную лестницу, поскольку в большинстве случаев это место представляет собой склад ненужных вещей. Сегодня большой популярностью пользуется раскладная конструкция, которая ничем уступает привычным моделям. Лестница на чердак раскладная своими руками – выполнимая задача. В этой статье мы рассмотрим как быстро и максимально просто сконструировать выход на чердак дачи.

Раскладная лестница своим руками

Лестница на чердак раскладная – вначале расчеты

Перед тем, как приступать к сооружению, следует отметить, что такие лестницы можно устанавливать только в тех домах, где чердачный люк открывается наверх. Также необходимо определиться с предназначением люка и вариантом конструкции лестницы. К примеру, существуют модели, которые раскладываются ручным способом или при помощи электропривода. Такая система намного упрощает эксплуатацию, делая ее максимально комфортной и удобной. Если же вы переживаете, что через крышу в ваш дом могут приникнуть воры, на лестнице достаточно установить замок, который к тому же ограничит доступ детям.

Еще одной важной деталью является мобильность конструкции, которая должна гармонично вписываться в интерьер и быть удобной как в разложенном, так и в сложенном состоянии. Из каких материалов можно изготовить лестницу своими руками? Сегодня наиболее популярными являются изделия из дерева и металла.

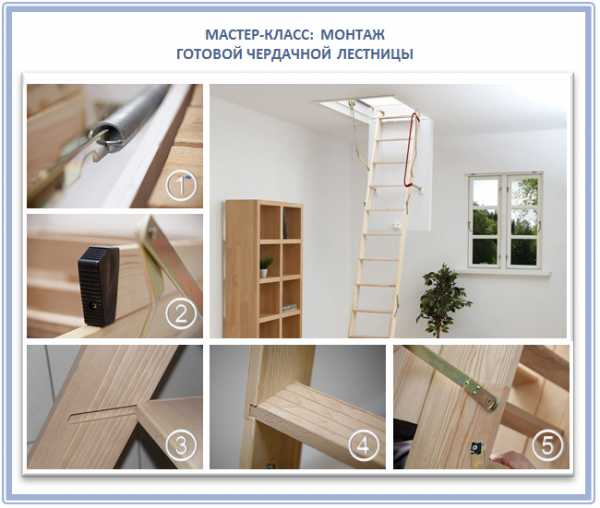

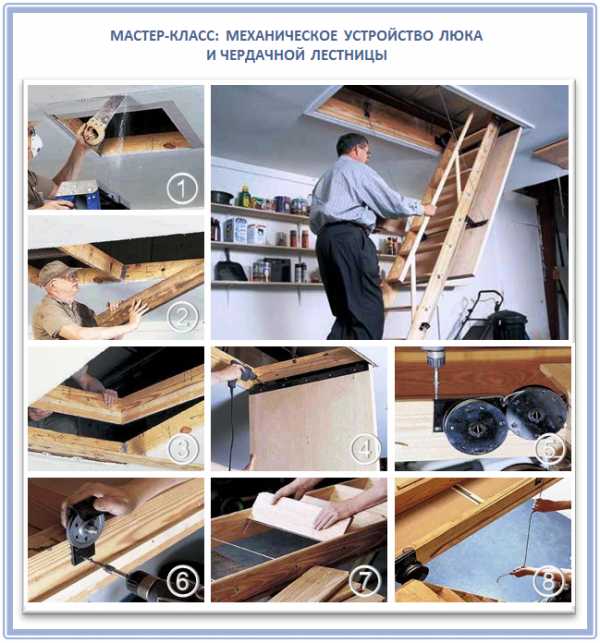

Делаем чердачную лестницу с люком своими руками

Такая лестница отличается долговечностью, прочностью, надежностью и эстетичным внешним видом. Мы предлагаем вам выбрать один из трех вариантов:

  • Складная конструкция. Включается в себя 3 и больше отдельных элемента, которые крепко соединены между собой. Преимущество такой лестницы заключается в механизме «гармошка», благодаря которому система полностью прячется под потолок, не занимая драгоценного пространства.
  • Раздвижная конструкция. В этом случае потребуются тщательные расчеты проема, к которому будет присоединена конструкция. Лестница открывается сразу, при открытии люка.
  • Ножничная конструкция. Данное сооружение чем-то напоминает трамвайный токосъемник. Оно также складывается, как гармошка, а секции соединяются между собой, образуя комфортную лестницу.

План создания раскладной лестницы

Материалы для раскладной чердачной лестницы

Какое сырье лучше всего использовать? Конечно, это зависит только от личных предпочтений, но многие дизайнеры говорят о преимуществах деревянных лестниц. Дерево – отличный, экологически чистый материал, который придаст дачному домику некий шарм и красоту. Оно отличается прочностью и выдерживает до 150 кг веса, но если дополнить дерево металлом, тогда изделие выдержит до 250 кг.

Какую породу дерева использовать? Специалисты советуют делать выбор в пользу сосны – древесины с лучшими эксплуатационными характеристиками. Если длина косоура будет превышать 4 м, рекомендуется сделать несколько промежуточных подпорок из дерева, которые закрепляются болтами или анкерами в половых опорах. Ширина лестницы не должна быть больше проема.

Совет! Следите за тем, чтобы ступени небыли скользкими и устанавливались на уровне пола. Это обеспечит безопасность при подъеме и спуске.

План создания раскладной лестницы своими руками:

  1. Продумайте расположение и создайте чертеж с точными размерами. Если вы не представляете, как это сделать, тогда можете воспользоваться помощью специалистов или выбрать похожую схему в проверенных источниках.
  2. Приготовьте необходимые инструменты: ножовку, отвертки, анкера, шуруповерт, саморезы, бруски, петли, рулетку и т.д.
  3. Вначале соорудите лестница, а потом производите процесс ее крепления.
  4. Конструкция распиливается на две части, которые соединяются при помощи петель.
  5. Верхняя часть монтируется к люку при помощи анкеров, а нижняя крепится с помощью крючка, чтобы она сама не открывалась.

Чтобы изделие подольше сохранило свой привлекательный внешний вид, его следует покрыть специальным защитным веществом или лаком. Сделать раскладную лестницу на чердак своими руками несложно. Главное – не боятся и действовать!

Смотрите видео: Складная лестница на чердак своими руками

astgift.ru

как сделать, виды, чертежи, фото

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

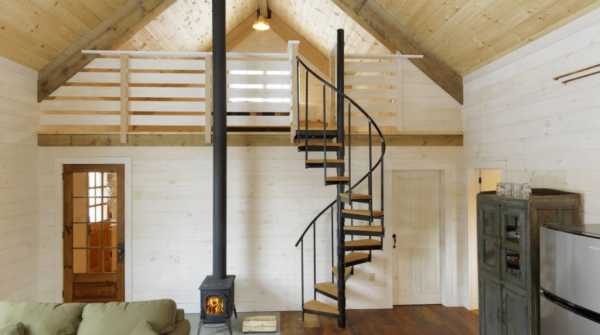

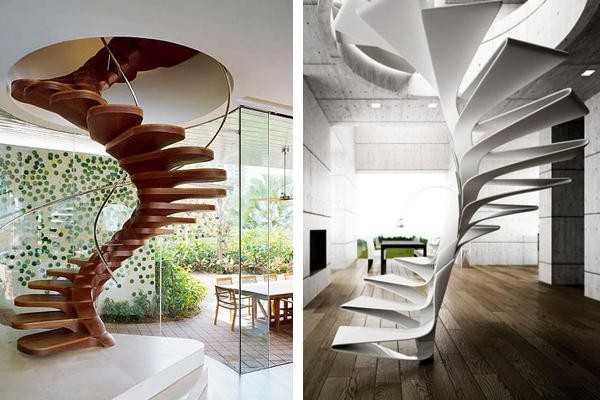

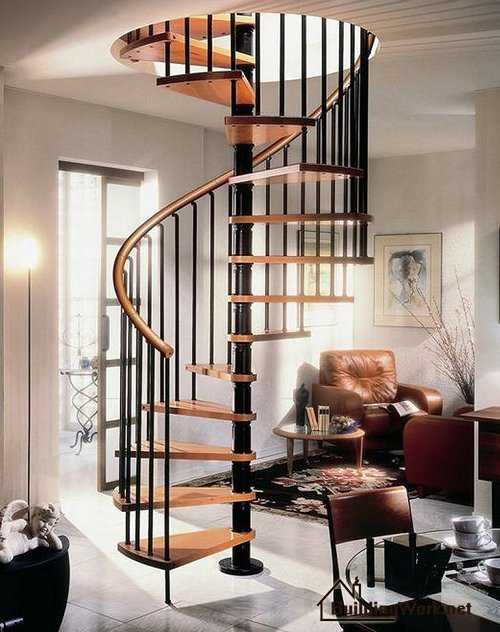

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 – раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

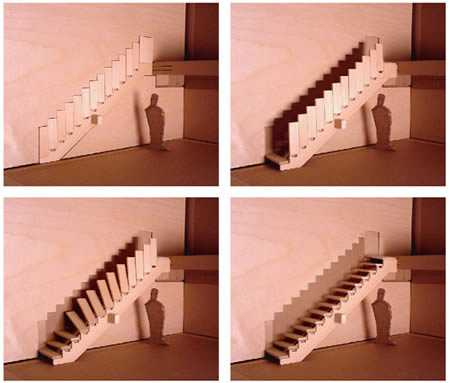

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

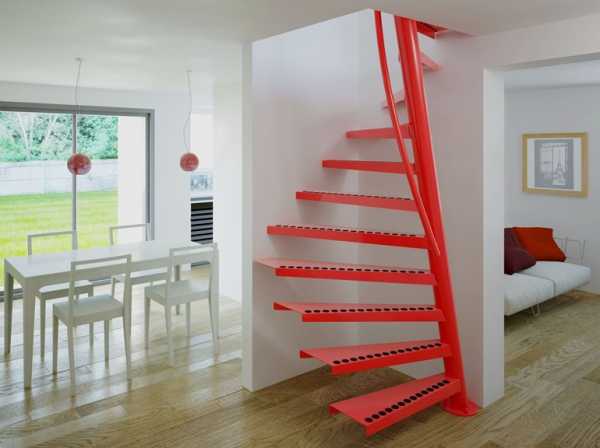

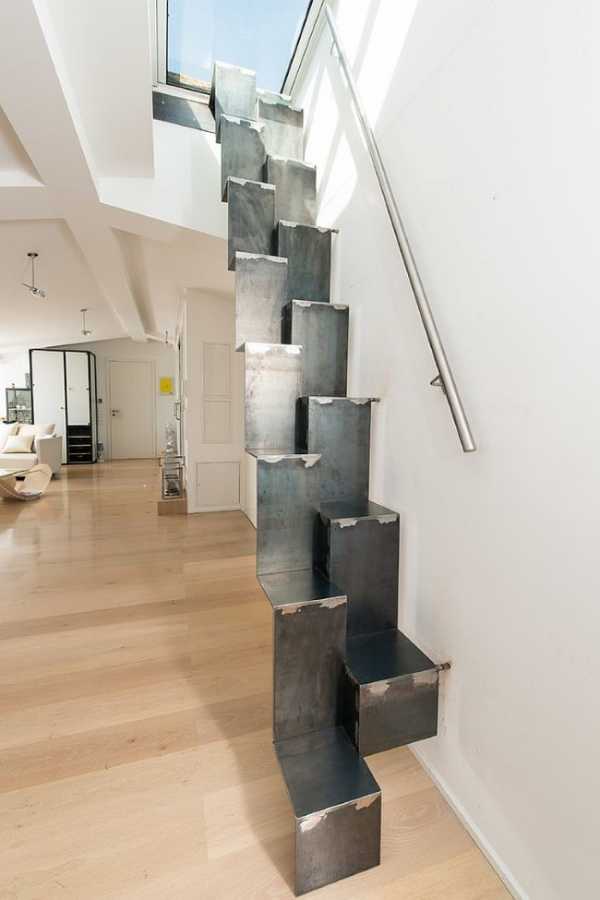

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

  • Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
  • Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
  • Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
  • Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
  • Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

  • Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
  • Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
  • Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
  • Шаг 4. Распиленные части снова соединяем, но уже петлями.
  • Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
  • Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
  • Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

krovgid.com

Чердачная лестница своими руками: складная, раздвижная, чертежи

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.


Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.


Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

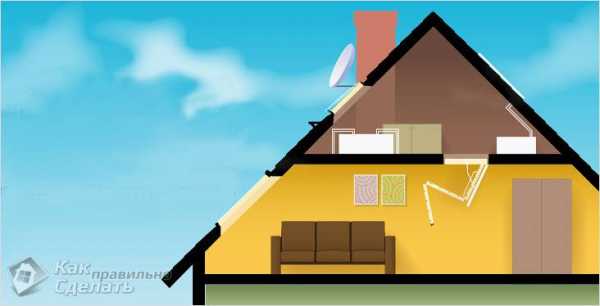

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

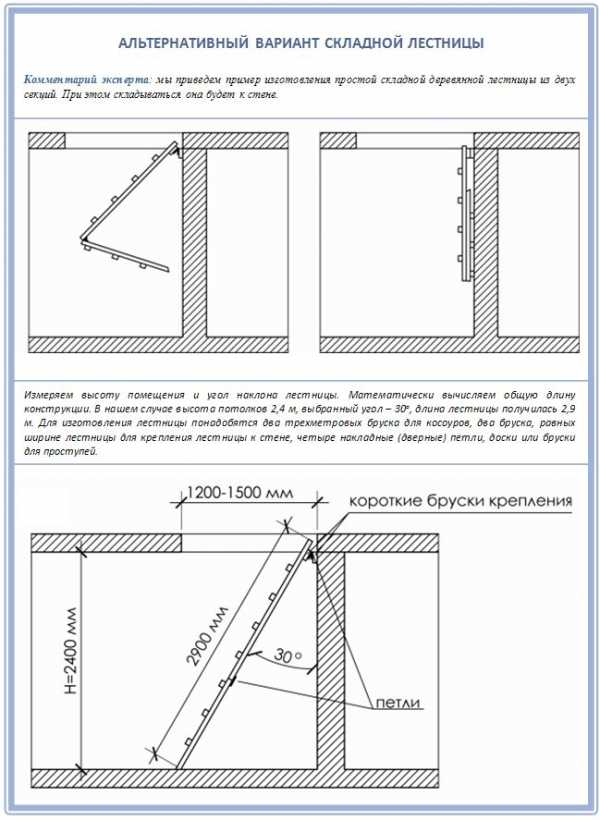

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.



Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.


Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.


В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.


Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.


Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.


Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.


Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.


Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.


Каждая часть конструкции стягивается саморезами с использованием столярного клея.


Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.


Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.


Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

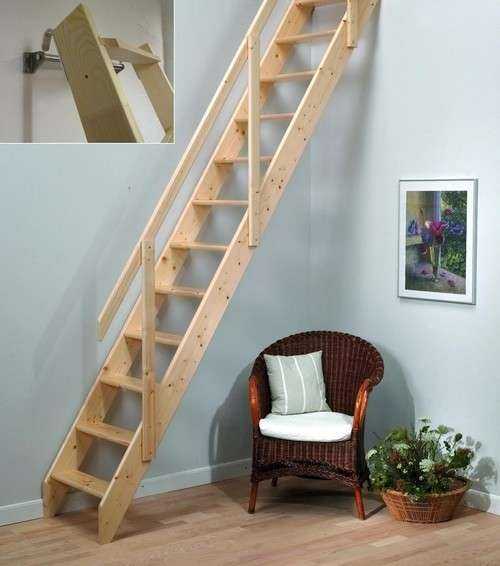

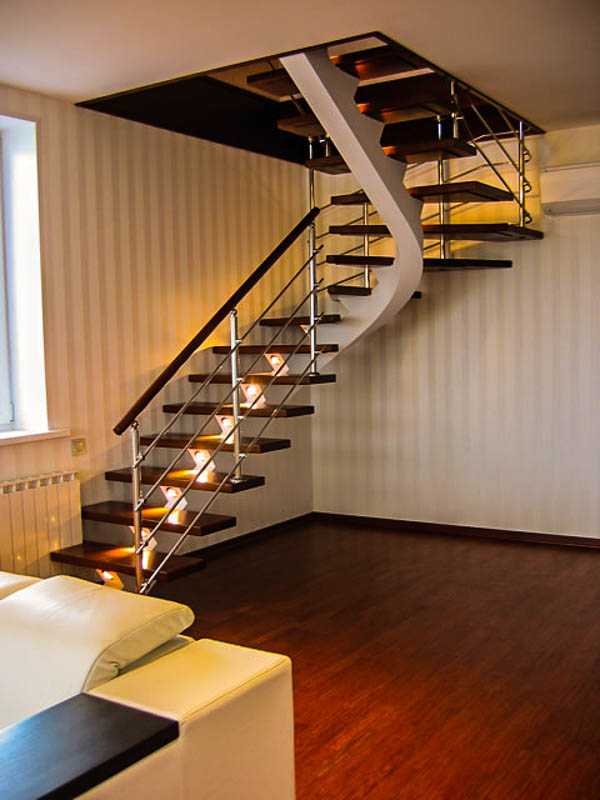

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

gidlestnic.ru

нюансы конструкции и правила установки

Выдвижная чердачная лестница

Практически в каждом доме есть чердак. Некоторые люди его используют для хранения старых ненужных вещей. Другие рассматривают это помещение как дополнительное место для отдыха, спальни, детской. Также на чердаке можно поместить оборудование для системы отопления частного дома. Поскольку это помещение достаточно функциональное, то необходимо тщательно продумать удобный вариант чердачной лестницы. Чердачные конструкции могут быть разнообразными и отличаться материалом, структурой, размерами. Очень небольшое количество людей используют все возможности, которые может предоставить выдвижная конструкция. Если чердачная лестница расположена со стороны улицы, то непригодные и ненужные вещи в данный момент вы складываете, в основном, сразу при входе на чердак, поэтому основная часть площади на чердаке не используется. Для каждого дома очень важно, чтобы любой уголок помещения был функционально задействован. Если вход на чердак будет расположен изнутри дома, то это помещение может стать уютной частью вашего жилья.

Особенности выдвижной конструкции

Многие заводы изготавливают конструкции, учитывая особенности различных интерьеров. При том лестницу стараются сделать максимально функциональной и удобной. Так во многих моделях достаточно приоткрыть люк при помощи специального устройства и конструкция выезжает сама. Что же касается сборки основного механизма, то она происходит без особых затруднений, и не требует специальных навыков. К каждой лестнице обязательно прилагается подробная и четкая инструкция, которая поможет вам определиться с условиями эксплуатации и монтажа. В отличие от других видов лестниц, раздвижная чердачная занимает очень мало места из-за особенности ее конструкции. Механизм ее действия свободно размещается в крышке люка и по принципу похож на раскладывающуюся гармошку. Именно эта характерная особенность наиболее привлекательна для потребителя при выборе таких конструкций на чердак. За счет этого нет необходимости дополнительно расширять проем. Учитываются только размеры самой конструкции, внутреннего механизма и уклон, который должен соответствовать ГОСТ 26887-86 и ГОСТ 24258-88.

Материал изготовления и характеристики

Вся поверхность конструкции покрывается специальными красками, благодаря которым можно выбрать самый неожиданный и интересный цвет. Это дает возможность для полета вашей фантазии и создания необычного дизайна. Главным моментом выдвижных конструкций является то, что раздвинуть и опустить такую лестницу смогут даже пожилые люди. Каждая ступень может выдержать вес до 150 кг. Лучше, конечно, не перегружать лестницу, чтобы она без поломок функционировала много лет.

Важно!Выдвижные чердачные лестницы изготавливают только из металла. Элементы дерева могут присутствовать только в отдельных вариантах декорирования.

Выдвижная лестница состоит из нескольких секций, которые по очереди выдвигаются при открытии люка. Крышка люка изготовляется, в основном, из ДСП или других похожих материалов. Толщина такого куска плиты варьируется от 15 до 20 мм. Но, если вы хотите, чтобы ваш чердак был теплым, то толщина может быть увеличена до 30 мм. Если вы неверно рассчитали длину лестницы, и она оказалась несколько больше, то ее можно без проблем уменьшить, или наоборот, добавить элементы.

В каких случаях выбирают выдвижную лестницу

Если вы планируете пользоваться вторым этажом или чердаком в редких случаях, то вы можете установить обыкновенную лестницу. Но если вы будете пользоваться лестницей достаточно часто, выдвижная конструкция станет прекрасным выбором. При наличии детей, нужно помнить о том, что очень крутые и неудобные лестницы могут быть для них очень опасны. В данном случае, выдвижные чердачные конструкции будут самым лучшим решением. Они складываются в люк и становятся полностью вне досягаемости детей. При этом сам процесс управления лестницей очень прост и легок. Примеры использования и типы чердачных лестниц. Чтобы установить стандартный вариант, нужно освободить большую часть площади в помещении. Это предусмотрено нормами СНиП и рекомендуемым углом наклона. По нормам он должен быть в пределах между 30 и 45 градусами. Для выдвижных лестниц угол наклона можно увеличить до 70. В итоге происходит уменьшение пространства, которое занимает конструкция, и значительно становятся меньше размеры лестничного проема.

Важно!Внимательно изучите СНиП 2.08.01-89 и ГОСТ 23118-99, которыми предусмотрены все необходимые строительные требования и нормы для лестниц.

Особенности выдвижных лестниц

Если вы решили подняться на чердак, то вам нужно поднять люк, в котором спрятана сама выдвижная конструкция. Для этого существует несколько способов:

  • механический способ – для этого вам нужно палкой с крючком открыть люк;
  • дистанционный способ – применяется пульт на управлении.

После того, как вы любым удобным для вас методом открыли крышку люка, конструкция плавно спускается на пол. Процесс складывания тоже достаточно прост. Основные преимущества, которыми обладают чердачные выдвижные лестницы:

  • экономия пространства;
  • относительная легкость конструкции;
  • надежность;
  • долговечность;
  • простота в использовании;
  • огнестойкость;
  • удобство и комфорт.

Вы можете произвести монтаж элемента самостоятельно или пригласить опытного специалиста. Мастер поможет подогнать проем под лестничный люк, собрать весь механизм, отладить и наладить работу изделия, подскажет все вопросы относительно лестничной конструкции и возможных ее поломок. В современном мире чердачные лестницы набирают особую популярность. Поскольку они отличаются надежностью и компактностью, интересным дизайнерским решением, их все чаще приобретают для частных домов.

Лестница на чердак, как элемент декора

В последнее время люди стали все чаще и чаще приобретать модные предметы мебели и аксессуары . Каждый хочет, чтобы дом был полностью использован рационально, и каждый уголок помещения был задействован. Люди понимают, что ненужные вещи и громоздкая мебель только забирают пространство, и зрительно уменьшают помещение. Это относится и к чердаку. В зарубежных странах чердаки самые стильные комнаты в доме. Мода на то, чтобы из чердака сделать уютную и теплую комнату, дошла и до нас. Лестница на чердак является одним из элементов декора и дополнения всего интерьера помещения. Такая конструкция может помочь подчеркнуть индивидуальность и стиль всего дома. В любом магазине вам помогут подобрать оптимальный вариант, а также ответят на все вопросы относительно ремонта, установки и качественного эксплуатационного обслуживания. Приобретая данные конструкции в проверенном специализированном магазине, вы можете быть уверены в том, что ваша чердачная лестница будет служить вам долгое время. В случае несоответствия конструкции указанным вами параметрам, вы имеете право по Закону «О защите прав потребителей», вернуть товар.

Как устанавливается чердачная лестница

Если вы решили установить лестницу самостоятельно , то вы должны помнить о том, что точный расчет всех частей защитит вас от неприятных ситуаций. Например, можно избежать момента, когда конструкция просто не поместится в люк. Ножки лестницы упрутся в пол, поэтому помните о специальных колпачках против царапин. Каждая чердачная лестница изготавливается в паре с люком. Если устройство закрыто, то его даже не видно. Виден только крючок для выдвигания. Для установки потребуется пара человек – один наверху, а второй внизу. При этом необходимо помнить о следующем:

  1. Люк должен точно подходить под размеры устройства.
  2. Нужно установить бруски внизу проема, потом поднять лестницу наверх и поставить на бруски.
  3. Установить распорки между проемом и лестницей.
  4. Лестничная коробка должна быть зафиксирована с помощью шурупов.
  5. Убираем бруски и раздвигаем лестницу.
  6. Регулировка положения механизма происходит по инструкции.

Процесс установки чердачной лестницы Выдвижная лестница – это оптимальное решение в помещении, в котором стараются заполнить каждый квадратный метр функционально. На нашем сайте вы можете найти инструкции по установке конструкции в домашних условиях без помощи мастера. Основные параметры можно найти в обязательных положениях СНиП 2.08.01-89.

Предыдущая

СтационарныеРазновидности лестниц винтовой конструкции и особенности их монтажа

Следующая

СтационарныеОптимальный размер и конструкция чердачной лестницы с люком

lestnitsygid.ru

Чердачная лестница своими руками — лесница на чердак

В большинстве случаев чердак применяется для хранения неиспользуемых и старых вещей. В прошлые времена мало кто мог осмелиться использовать его для жилого пространства. Сегодня же в погоне за каждым квадратным метром многие переустраивают чердачное помещение, делая жилую комнату. Соответственно, чердачная лестница в этом случае играет ключевую роль. В этой статье мы с разных сторон рассмотрим с вами изготовление этого предмета интерьера, и узнаем, какие существуют виды лестниц на чердак.

Устройства и типы конструкций

Виды лестниц

Лестницы устанавливаются как снаружи, так и внутри дома. Последний вариант обладает куда большими плюсами. Чтобы попасть в чердачное помещение, не нужно идти через двор. Следует выделить несколько видов конструкций лестниц:

Монолитные.

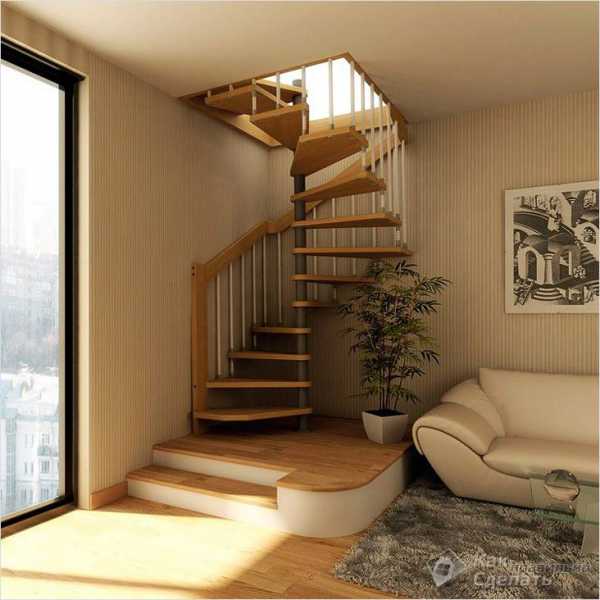

Винтовая лестница

Складные чердачные лестницы.

  • Откидные.
  • Ножничные.
  • Телескопические.
  • Раскладные или рычажные.

Ножничного типа

Переносные.

  • Приставные.
  • Стремянки.

Что касается последнего варианта, то такие лестницы зачастую используются, как временные сооружения. Например, они применимы в тех случаях, когда чердаком приходится пользоваться не так часто. Переносные лестницы не так надежны.

Если говорить о надежности, то здесь, безусловно, следует отметить монолитные лестницы, которые обладают широким маршем и надежными перилами. Но если у вас маленькое помещение, то вместить ее будет практически нереально. В подобных обстоятельствах идеальный вариант лестницы – выдвижная. Она отличается простотой эксплуатации, безопасностью и эргономичностью.

Лестница-трансформер складная

Преимущественно, лестница-трансформер производится из металла или дерева. Если эти два материала скомбинировать, то результат будет очень даже достойным. Например, марш лестницы делается из дерева, а важные узлы из металла: крепление, механизм и пружины. Дерево будет облегчать все сооружение, а металл добавлять прочность. Для изготовления деревянных элементов лучше применять твердые породы древесины.

В некоторых ситуациях можно применять пластиковую фурнитуру. В процессе трансформации пластмасса нивелирует трение. По методу открывания раскладные лестницы бывают ручные и автоматические. Для легкого ручного открывания к лестнице прикрепляется груз.

Главные требования, которые предъявляются для складных чердачных лестниц это компактные размеры и прочность. Не меньшую роль играет и эстетичный внешний вид сооружения.

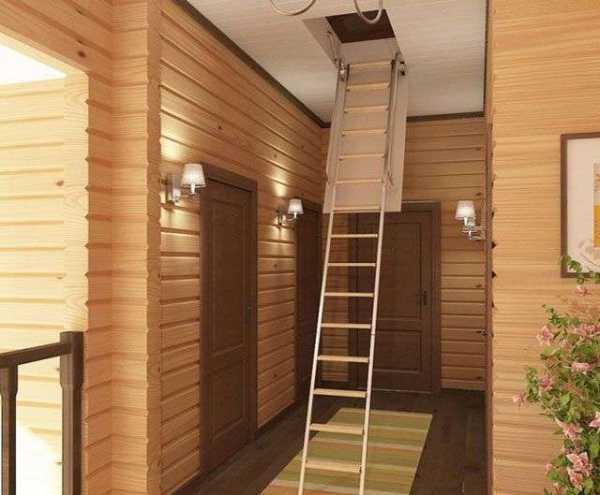

Раздвижная лестница с выдвижными маршами

Большой популярностью пользуются ножничные лестницы. Ее производство выполняется только из металлических деталей. По-другому она называется «гармошка». Но они имеют ряд отрицательных качеств. Например, спустя время, лестничный марш будет издавать неприятный скрип, так как некоторые детали будут изнашиваться. Но это можно предотвратить, своевременно смазывая каждое рабочее соединение.

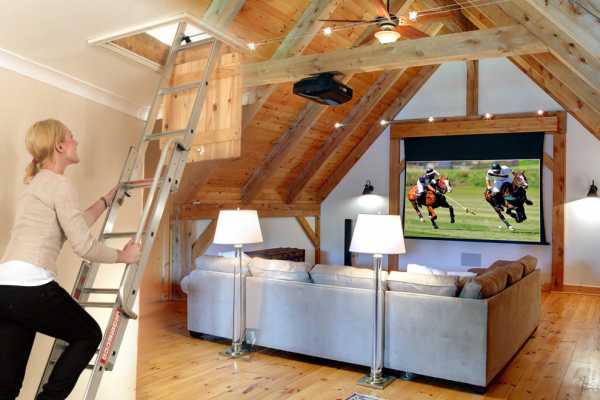

Телескопическая лестница

Телескопическая

Данный тип конструкции состоит из секций, которые выдвигаются. В сложенном виде она занимает мало места, так как детали собираются одна в другую. Делаются они преимущественно из алюминия. Телескопическая лестница имеет высокую прочность.

Секционная и шарнирная

Она может иметь 1–4 секции. Первая закрепляется на крышке. Последующие секции соединены между собой и образовывают равномерный лестничный марш. Они оборудованы шарнирами и специальными петлями.

Откидная

Если у вас нет свободного места, откидная лестница имеет явные преимущества. В большинстве случаев она сложена в стене. По необходимости ее можно выдвинуть. Используя карточные петли, ступеньки закрепляют на тетиве. Когда она сложена, она прячется в стену.

Лестница, которая прячется в стену

Общие требования к чердачным лестницам

Следует упомянуть про стандартные размеры таких сооружений:

  • Допустимой шириной марша считается 650 мм.
  • Не рекомендуется изготавливать лестницу более 3000 мм в высоту. Это повлечет за собой меньшую жесткость конструкции, в результате чего может произойти несчастный случай. Кроме всего прочего, слишком высокую конструкцию будет проблематично складывать.
  • Ступеньки в количестве от 13 до 15 штук.
  • Между ступенями должен быть промежуток не более 19,3 см. В противном случае эксплуатация лестницы будет затруднена.
  • Ступенька должна иметь толщину от 1,8 до 2,2 см.
  • Стандартный угол наклона равняется 60–75°.
  • Вся конструкция должна выдерживать вес до ста пятидесяти килограммов.
  • Расположение ступенек только параллельно полу. Для полной безопасности на них можно наклеить противоскользящие накладки.

Размеры

Отдельно следует отметить и размер люка. Стандартным размером считают 120×70 см. Если проем будет меньше, то подниматься будет неудобно. При больших размерах люка будут большие теплопотери. Если ваш чердак отапливаться не будет, тогда люк должен быть паро- и теплоизолирован.

Месторасположение чердачной лестницы

Месторасположение

Лестница не должна мешать проживанию в доме. По этой причине установка лестницы в кухне или в спальне будет нецелесообразной. Поэтому ее можно расположить, например, в коридоре, холле. Выбранное помещение должно быть соответствующего размера. В некоторых случаях такие лестницы используются в качестве детали интерьера, поэтому в некоторых случаях ее можно не прятать. Рекомендуется сделать предварительный чертеж, чтобы представить лестницу в вашем интерьере.

Изготовление лестницы из двух секций

Из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

  • Ножовка по дереву.
  • Рулетка.
  • Стремянка.
  • Карточные петли по ширине косоура – 4 штуки.
  • Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
  • Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Петли необходимо правильно закрепить, иначе лестница будет открываться в неправильном направлении.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.

Прячем лестницу за люком

Конструкция, сложенная в люке

Данный вид лестницы имеет три секции, но в этом случае она удачно расположится в люке. Прежде всего, определитесь с ее месторасположением. Например, проем имеет размеры 120×65 см. Тогда для предотвращения потери тепла люк следует вырезать на 7–8 мм шире с каждой из сторон. Для работы потребуется следующий материал:

  • Брусок сечением 50×50 мм – 2 длинных и 2 коротких.
  • Фанера, толщиной 10 мм.
  • Фанера, толщиной 4 мм, для изготовления косынки.
  • Клей ПВА.
  • Саморезы.

На конце каждого бруска сделайте выпил на половину его толщины. После эти места промажьте клеем и соедините в паз все между собой в прямоугольник. Для прочности между собой можно дополнительно скрутить саморезами. Чтобы у вас вышла точная диагональ из фанеры 4 мм вырежьте косынку.

Когда клей высох, косынки демонтируете и прикрутите лист фанеры 10 мм саморезами. Теперь примерьте конструкцию в проеме. Если все подходит, то измерения были выполнены точно.

Для эстетичного вида в крышку врежьте дверную защелку. При помощи прикрученной ручки можно будет открывать люк на защелке.

Механизм для лестницы с люком – шарнирный без пружины

Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.

Для этого вам потребуется:

  • Уголок – 1 штука.
  • Кусок металлического листа.
  • Две полоски разной длины.
  • Болты М10.
  • Дрель.
  • Сверла.
  • Малка.
  • Лобзик.
  • Тески.
  • Струбцины.

Технология изготовления:

  1. Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
  2. Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
  3. На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
  4. Эти детали собираете между собой и слегка стягиваете.
  5. Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
  6. На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
  7. На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
  8. После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!
  9. Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
  10. В готовое отверстие вставляете болт и просверливаете второе.
  11. Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.

По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.

Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.

В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.

Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.

Лестница из дерева на тетивах

Раскладная секционная

Сделаем лестницу из дерева. Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

Делаем металлические петли

Чтобы соединить секции марша следует также изготовить петли. Благодаря их наличию лестница будет складываться и раскладываться, соответственно. Для этой цели необходимо будет взять металлическую полосу шириной в 2,5 см. Таких полосок нужно будет восемь штук. К четырем из них приварите небольшой кусочек аналогичной полоски. В каждой из них сделайте отверстия, которые будут использоваться для крепления лестницы.

Теперь первый и второй сегмент лестницы уложите на ровную поверхность. Стык между ними должен быть достаточно плотным. Прикручивайте петлю так, чтобы болт шарнира стал в выемку по центру соединенных секций. С другой стороны ориентиром будет край тетивы. После прикручивания двух петель проверьте лестницу на предмет ее сгибания. Если все работает исправно, по такому же примеру соедините третий сегмент.

Монтаж складной конструкции в проем

Теперь осталась самая малость. Когда все изготовленные вами детали закончены и соединены между собой, можно приступать к монтажу в проем.

Первым делом обработайте все металлические части грунтовкой для металла, краской из баллончика и нанесите два слоя лака на деревянные элементы.

Когда вся конструкция высохла, остается закрепить ее анкерами в проеме на чердак. После продолжительных работ складная лестница готова! Фотоинструкцию вы можете найти в конце статьи.

Как сделать откидную чердачную лестницу?

Схема откидной лестницы

На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

  • Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
  • Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
  • На каждую ступеньку две карточные петли.
  • Саморезы.
  • Анкера.
  • Крючок для крепления конструкции на стене.

Для успешной сборки лестницы до потолка верхний край стационарной тетивы не должен доходить на 550 мм.

Схема в собранном виде

Итак, вся работа выполняется в такой последовательности:

  • Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
  • Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
  • Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
  • Затем проводите перпендикуляр от конца первого отрезка.
  • От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
  • Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.

Дело за малым

Итак, мы рассмотрели с вами несколько вариантов изготовления чердачной лестницы своими руками. Безусловно, сначала может показаться что это немыслимая задача, но, приложив усилия и старания, можно сделать все. Оставляйте свои комментарии к этой статье и делитесь своими впечатлениями!

Рекомендуем ознакомиться:

Фото

Косынки

Защелка

Механизм

Вырезаем область, перекрываемую уголком

Один механизм готов

Скрутите струбцинами заготовки

Просверлите отверстия

Сделайте все детали

Механизмы готовы

Уголок служит опорой

Таким будет шарнир

Здесь будут шарнирные петли

Отшлифуйте отверстия

Распилите доски

Сделайте на тетиве пазы

Металлические петли

Понадобятся петли

Соедините детали

Установка в проем

Окончательно закрепите лестницу анкерами

kakpravilnosdelat.ru

оптимальные размеры и правила установки



Чердачная лестница, в том или ином виде, необходима каждому владельцу частного дома. Поэтому к ее выбору нужно подойти достаточно ответственно. В идеале – разместить лестницу внутри дома, чтобы в холодное время года не приходилось выходить на улицу, чтобы попасть на чердак. А чтобы такая лестница не портила интерьер, ее можно спрятать в специальный чердачный люк. О нем, собственно, мы сегодня и поговорим.

Особенности лестничных конструкций на чердак

Лестницы на чердак бывают разными, но очевидно одно – они непременно нужны. Люк можно сделать из дерева или металла, он будет практически незаметен на потолке. А вот с выбором лестницы стоит определиться более тщательно. Они бывают непереносные (стационарные), переносные и раскладные. Первый вариант подъёма на чердак нельзя никуда переставить или сложить. Он будет актуален только тогда, когда у вас достаточно свободного места и лестница не будет никому мешать. Второй вариант более хлопотный, так как лестницу придётся всё время переносить с места на место. Самым функциональным, удобным и красивым является третий вариант.



Размеры люка на чердак рассчитать достаточно просто, они зависят от ширины и угла наклона лестницы. Ширина может быть от 70 см до 1 метра. Угол наклона должен составлять не более 65 градусов, но для частого использования более удобным будет угол в 45 градусов. Конструкция должна насчитывать 10-15 ступеней, желательно без подступника. Ширина ступени от 25 до 30 см, а расстояние между ними не более 19 см. Рекомендованная толщина ступени 2 см. При таких размерах конструкция лестницы сможет спокойно выдержать вес от 150 кг и более.



Типы люков

Хотя многим может показаться, что люк самая простая деталь конструкции, это не совсем так. Они есть нескольких типов:

  • Горизонтальный. Это типичный люк, который монтируется в потолок. Он наиболее часто устанавливается при самостоятельной сборке лестницы на чердак.



  • Вертикальный.



  • Мансардный. Это одновременно и люк и выход на крышу. Очень функционально, но конструкция сложная, поэтому такой люк нужно заказывать в специализированной студии.



  • Ревизионный. Он больше служит для проверки пространства над помещением. Его можно установить в том случае, если места на чердаке совсем мало, а помещение проверять надо регулярно.



Размеры и цвет чердачного люка примерно везде одинаковы. Он белый и квадратный. Но по индивидуальному заказу можно спроектировать что угодно. Крышка чердачного люка может состоять из двух половинок или быть цельной. Первый вариант удобен тогда, когда проём достаточно широкий. Не нужно будет поднимать всю крышку, можно просто откинуть одну сторону.

Совет!

Если вы оборудуете летницу на неотапливаемый чердак, рекомендуется обеспечить люк должной теплоизоляцией. При желании можно приобрести уже утепленные готовые люки.



Чердачные лестницы

Такие конструкции могут быть стационарными или складываться. Если в помещении очень много места и лестница не будет постоянно мелькать перед глазами, можно установить и такую. Но гораздо более оригинальными и интересными будут именно складные чердачные лестницы. Благодаря дизайнерам и проектировщикам, они могут иметь любые размеры, отличается только тип складывания.

Складные конструкции существуют давно и успешно устанавливаются в частных домах или загородных коттеджах. Лестница полностью складывается в проём на потолке, её практически не заметно. К нижней части крепится специальная пластина, которая может по цвету и фактуре сливаться с потолком. Оптимальными считаются размеры 60х120. Проверено не один раз, что шире или уже проём будет не таким удобным. Складные лестницы можно изготовить из дерева или алюминия. Деревянный вариант будет смотреться богато и дорого, но он не так долговечен и вынослив, как металл. Именно поэтому рекомендованы для частого использования конструкции из алюминия.

Складную лестницу можно установить с небольшими металлическими периллами и нескользящими ступенями. Это сделает её более комфортной и безопасной.



Также стоит выделить раздвижные лестницы. Это просто невероятное изобретение и удобное решение одновременно. Такая конструкция раскладывается одним движением руки, люк на потолке может быть гораздо меньше. Лестница представляет собой некое подобие гармошки, механизм при необходимости растягивается и создаёт подъём на верхний этаж. Затем нужно конструкцию поднять вверх и сверху закрыть люком. В отличие от складных, раздвижные лестницы очень компактны. Изготавливают их только из металла, поэтому такое удовольствие может стоить достаточно дорого. Но оно того стоит!



Как и где разместить

С первого взгляда кажется, что выбрать место для люка и вырезать его достаточно просто. Но многие забывают, что в основе потолка лежат балки перекрытия. При установке люка ни в коем случае не попадать на них, в равной степени это касается и стропил крыши. Есть несколько основных правил, которым стоит следовать:

  • Лестница должна складываться так, чтобы не задевать потолок или стены чердака. Измерьте расстояние от лестницы по горизонтали и вертикали. Тогда можно быть точно уверенным, что в результате установки конструкция будет свободно размещаться на чердаке, легко складываться и раскладываться;
  • Чердачный люк должен попадать между балками, стропила крыши не должны быть затронуты. Если вы выдержали все рекомендации по строительству крыши в доме, то вырезать отверстие для чердачного люка не займёт много времени;
  • Направление люка и его расположение должно зависеть именно от направления стропил чердака.
  • Размеры самого люка должны точно совпадать с размерами подготовленного отверстия в потолке. В противном случае люк станет не плотно, могут образоваться щели, а из-за неправильной монтажа в самом потолке со временем образуются трещины.



Подготовка отверстия под люк

Когда вы будете выбирать чердачный люк, то непременно обратите внимание на то, что он продаются уже полностью готовые к монтажу конструкции , с наружными планками сверху и снизу. При подготовке места под него вам будет проще делать замеры и подготовительные работы. Понятно, что делать разметку легче и удобнее изнутри чердачного помещения. Проще всего засверлить отверстия по периметру, используя электродрель. Примите во внимание то, что нужно монтировать чердачный люк с наружным кожухом. Это важно, поскольку необходимо изначально учесть толщину самого потолка и балок перекрытия, чтобы установленный люк оказался «заподлецо» с потолком. После максимально точной разметки и подготовки можно приступить к вырезанию отверстия. Для этого лучше всего использовать электролобзик.

Важно!

Все потолочные перекрытия, слои гидроизоляции и утеплителя нельзя натягивать или тянуть наружу. Нужно аккуратно их отрезать и достать. Иначе можно повредить целостность.

Остальные работы удобнее будет проводить снизу, непосредственно в подчердачном помещении. Когда отверстие готово, можно приступать к «примерке». Снимите накладки, оставив голый каркас, он должен очень плотно сесть в проём, для этого и проводились столь тщательные замеры.



Закрепляем чердачный люк

Начинать установку и фиксацию самого чердачного люка нужно с верхнего этажа. Прикрепите к люку верхнюю наружную планку и зафиксируйте в отверстии. Затем с нижнего этажа нужно прикрепить нижнюю наружную планку и зафиксировать её на потолке. Крепим крышку чердачного люка. Проверять прочность лестницы нужно постепенно, в зависимости от толщины потолка и прочности самой конструкции, чердачная лестница может выдерживать вес от 150 до 250 кг. Но не стоит сразу давать на неё максимальную нагрузку, лучше проверять надёжность монтажа и прочего постепенно.

При желании можно аккуратно декорировать новый вход на чердак. Это можно сделать теми же материалами, что и потолок или как-то оригинально его выделить на фоне общего интерьера. Наиболее эффектно выглядит дерево и деревянные элементы в декоре. Металлический люк можно покрыть краской.

Как правильно выполнить монтаж чердачной лестницы



Преимущества чердачного люка с лестницей

  • При всём изяществе конструкции, она способна выдерживать вес до 250 кг.
  • На ступенях есть специальные насечки и рельефные узоры, чтобы они были максимально безопасными и удобными в эксплуатации.
  • Конструкция надёжна и долговечна, фактов быстрой поломки или выхода из эксплуатации практически нет.
  • Стоимость зависит от сложности конструкции и материалов изготовления. Но она вполне доступна каждому покупателю.
  • Разнообразие дизайна. Такую лестницу можно подобрать под интерьер помещения с любым дизайном.
  • Простота и функциональность.

Установите у себя в доме раскладную лестницу, и вы сами сможете оценить все преимущества такого решения. Конструкция гармонично смотрится и в современных домах и в зданиях более старого типа. Но без сомнения, чердачный люк с лестницей – это всегда красиво, солидно и функционально.

Сбор и установка чердачной лестницы

Предыдущая

СтационарныеОсобенности выдвижных лестниц на чердак

Следующая

СтационарныеРазнообразие видов лестниц на второй этаж

lestnitsygid.ru

чердачные люки раздвижные, чертежи своими руками, высота

Раньше вход в чердачные помещения располагался в наружной части крыши дома. Чтобы взобраться на чердак, необходимо было приставлять тяжелую и неудобную приставную лестницу. Однако современные частные дома зачастую имею входные люки прямо в потолке. Именно на эти люки и монтируется складная лестница, которая появляется лишь тогда, когда это действительно необходимо.

Преимущества и недостатки чердачных люков с выдвижной лестницей

Выдвижная лестница на чердак в сложенном положении совершенна незаметна. Она располагается на крышки люка, которая является каркасом такой конструкции. При необходимости вам нужно лишь открыть вход на чердак, и потянуть за ножки лестницы.

Преимущества раздвижной лестницы на чердаке:

  1. Раздвижная лестница занимает минимум свободного пространства. В сложенном виде она вообще ни как не влияет на размеры помещения.
  2. Цена на раздвижные лестницы гораздо ниже стоимости полноценных стационарных конструкций.
  3. Такие лестницы очень просты в использовании. Для того, чтобы привести конструкцию в рабочее состояние, вам необходимо лишь откинуть крышку люка и потянуть за ножки лестницы.
  4. Выдвижные лестницы весят очень мало. Благодаря этой особенности вам не придется волноваться за напольное покрытие и прочность основания.
  5. При желании вы можете дополнить такую лестницу элементами повышающими удобство ее эксплуатации. Например, заказать конструкцию с перилами и антискользящими ступенями.
  6. Монтаж такой лестницы настолько прост, что вы вполне сможете его выполнить своими руками.

Помимо большого количества плюсов, выдвижные чердачные лестницы имеют и некоторые минусы. Они не обладают особой значимость, но о них должен знать каждый.

Недостатки выдвижных чердачных лестниц:

  1. По выдвижной чердачной лестнице нельзя перемещаться, держа в руках тяжелые предметы. При давлении свыше 150 килограмм ступени даже самой прочной конструкции деформируются.
  2. Данная конструкция затрудняет эвакуацию с чердака.
  3. Частое использование лестницы может привести к скрипу и заеданию механизма. Чтобы избежать данной проблемы, необходимо периодически смазывать места соединения элементов конструкции.

Несмотря на эти недостатки, выдвижные лестницы считаются самыми популярными устройствами для подъема на второй этаж. Согласитесь, что с установкой стационарных вариантов для чердака могут возникнуть некоторые проблемы.

Виды раздвижных лестниц на чердак

Выдвижные лестницы для подъема на чердак, однозначно используются чаще, чем стационарные. Однако прежде чем отправляться в магазин для покупки такого устройства, необходимо определиться наиболее подходящим для вас видом конструкции.

Модификации раскладных лестниц:

  1. Выдвижная лестница используется для подъема на чердак наиболее часто для помещений с невысокими потолками. Такая конструкция состоит из нескольких секций, которые, выдвигаясь одна за другой, фиксируются затворами. После использования, устройство складывают в том же порядке, производя при этом фиксацию затворами.
  2. Складные лестницы наиболее сложен в изготовлении. Однако такие конструкции обладают высокой надежностью и прочностью. Так как такая конструкция располагается в крышке люка, и имеет немаленькие размеры, для нее понадобится люк соответствующей ширины. Для изготовления таких лестниц чаще всего используется сосна или алюминий.
  3. Откидные лестницы имеют небольшое количество секций. В разложенном виде она напоминает обычную приставную конструкцию, а в сложенном фиксируется специальными металлическими приспособлениями. Чтобы изготовить такую конструкцию своими руками, необходимо грамотно составить чертежи, в противном случае, она просто не войдет в люк в потолке.

Данные виды лестницы обладают своими достоинствами и недостатками. Их выбор должен зависеть от вашего вкуса и размеров потолка в квартире.

Помимо приведенных нами вариантов бывают и другие виды раздвижных лестниц. Наиболее известной конструкцией считается телескопическое устройство. Такие алюминиевые лестницы представляют собой тубусы, в которых расположены такие же тубусы с меньшим диаметром. Однако такие конструкции не обладают особой прочностью, а потому редко используются для чердачных помещений.

Размеры выдвижной чердачной лестницы

Раздвижные чердачные лестницы, конечно, можно сделать своими руками. Однако такие конструкции имеют достаточно низкую стоимость, а потому доступны широким массам.

Чтобы не ошибиться в выборе раздвижной лестницы, необходимо составить план с ее расположением в люке потолка, а также снять все необходимые замеры. Последний пункт наиболее важен, так как только при наличии правильных замеров, продавцы-консультанты строительных магазинов вам смогут помочь подобрать подходящую конструкцию.

Прежде всего, для подбора лестницы, вам будет нужно снять замеры дверного проема чердака. Он может иметь разную ширину и высоту, однако минимальными параметрами считается 50х60 см.

Если вы хотите сделать выдвижную лестницу самостоятельно, то вам еще придется выяснить ширину ступеней, их количество и расстояние между ними.

Также немаловажное значение имеет высота лестницы. Она будет зависеть от высоты потолков. Стандартная длина лестницы равна 290 см. Однако в идеале полностью разложенная конструкция должна касаться пола, поэтому в некоторых случаях размеры подбираются индивидуально.

Еще одним значением, на которое вам необходимо обратить внимание – это уровень наклона лестницы относительно пола. Идеальным считается наклон в 75 градусов. Именно такой показатель максимально удобен для подъема.

Монтаж раздвижных лестниц на чердак своими руками

Для того, чтобы произвести монтаж раздвижной лестницы вам необходимо приобрести следующие инструменты и материалы: Крышка люка, утепление крышки люка, монтажная пена, набор раздвижной конструкции, отвертки. Также не забудьте проверить комплектацию выдвижной лестницы, в нее должны входить: лестница, люк, болты, фурнитура, кронштейны.

Этапы установки раздвижной лестницы на чердак:

  • Закрепите короб лестницы в чердачном проеме при помощи болтов и кронштейнов;
  • Закрепите ручки лестницы на коробе с помощью шурупов;
  • Проверьте работу конструкции;
  • Задуйте зазоры между коробом и чердачным проемом монтажной пеной.

Данная инструкция по установке приведена в дополнение к основной инструкции, которая прилагается к каждому покупному комплекту раздвижных лестниц. Последовательно выполняйте порядок действий, и вы соберете конструкции за несколько часов.

Раздвижные лестницы очень просты в установке. Однако если вы неуверенны в своих силах, лучше обратиться к профессиональному мастеру.

Монтаж готовой раздвижной лестницы не займет много времени. Однако, чтобы такое изделие служило вам долгие годы, и подъем по нему был максимально безопасным, необходимо правильно выполнить последовательность всех этапов установки.

Конструкция выдвижной лестницы на чердак (видео)

Раздвижные лестницы – это отличный вариант для современных чердаков. С их помощью вы сможете попасть в мансардное помещение, не выходя из дома. Ищите новые возможности, и добавляйте в свой дом комфорт!

homeli.ru

Лестница раздвижная чердачная – Лестница раскладная на чердак своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
