Лестница Поворотная на 90 Градусов: Особенности Конструкции

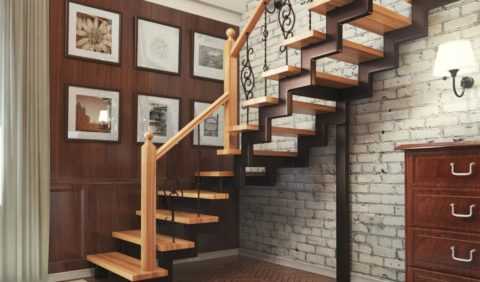

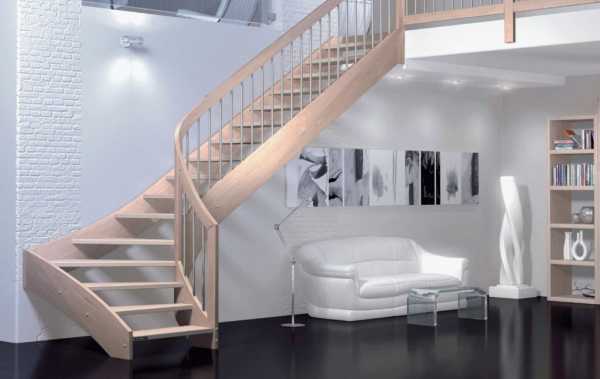

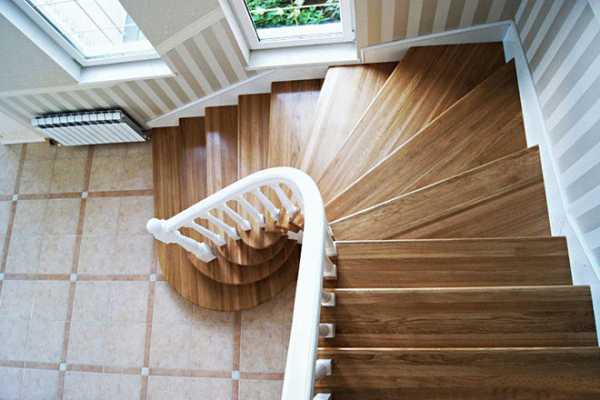

Сочетание дерева и металла в стиле лофт

Лестницы – незаменимые конструкции в любом доме, где планируется сделать минимум два этажа, или чердак, которым вы собираетесь активно пользоваться. Они бывают абсолютно разных форм и размеров – если вы читали материалы, на нашем сайте, то уже должны неплохо в этом ориентироваться.

Габариты лестницы и ее форма подбираются для конкретных помещений не случайно – тут все зависит от отведенного пространства под нее. Если его недостаточно, то лестницу делают поворотной. Именно о такой конструкции мы и поговорим сегодня. Итак, лестница поворотная на 90 градусов, расчет, поэтапное возведение и прочая полезная информация по теме.

Содержание статьи

Типы конструкций

Давайте начнем немного издалека, для того чтобы понять, какими лестницы могут быть, как они обычно выглядят, и что нужно знать перед выбором той или иной конструкции

Виды лестниц

Все лестницы можно разделить на три типа.

Третий вид будет условным, и вы поймете почему:

  • Самым распространенным видом являются маршевые конструкции. Они состоят из прямых участков подъема разной длины, которые и называются маршами.
  • Количество маршей зависит от того, сколько раз поворачивает лестница.
  • Повороты нужны для того, чтобы уменьшить угол наклона спуска, сохраняя определенное пространство под конструкцией. Подобная система позволяет организовать подъем на любую высоту.
  • Поворачивать маршевые лестницы могут по-разному – это и 90 (тема сегодняшней публикации), и 180 (мы их постоянно видим в подъездах и учреждениях), и 270 градусов (эти конструкции встречаются реже, в основном в эркерах и различных квадратных нишах – пример вы могли видеть на предпоследнем фото выше).
  • Главная особенность маршевой конструкции состоит в том, что по ней можно с удобством передвигаться, переносить грузы, при том, что подъем является максимально безопасным – ступени ровные и прямые и не меняют своих параметров на всей протяженности марша, что позволяет выполнять подъем и спуск машинально.
  • Сборка маршевой лестницы выполняется быстрее и проще, чем у остальных вариантов. Вы вполне сможете, правильно рассчитать и установить ее своими руками, в чем мы вам сегодня поможем.
  • Вариантов исполнения по материалам, конструктиву и внешнему виду просто огромное количество.
  • Второй тип лестниц называется винтовым, что полностью отражает его суть. Эти конструкции очень красивы и нередко используются дизайнерами в качестве акцентного элемента интерьера.
  • Они занимают очень мало места, по сравнению с маршевыми, однако их использование связано с рядом неудобств.
  • Во-первых, изгибающийся подъем может запутать человека, что может привести к падению. Особенно это касается стариков и маленьких детей.
  • Во-вторых, подъем получается достаточно крутым, что также отдельные категории лиц могут не осилить.
  • В-третьих, по ним невозможно поднимать габаритные грузы, с ними будет просто не развернуться, поэтому владельцы жилья с такими лестницами периодически прибегают к услугам подъемной техники.
  • Мы сказали, что последний тип является неким гибридом. Для понимания принципа внимательно просмотрите четыре фотографии выше.
  • Из них можно понять, что у этих конструкций нестандартная форма, изгибы очень больших радиусов, приближающие их уже к маршевым конструкциям, изгибы могут менять свое направление, и что самое необычное, параметры подъема могут меняться, как на последней фотографии.
  • Тех, кто выбирает последние вариант (где меняется длина ступеней), мы, честно сказать, не совсем понимаем. Красоты это прибавляет не особо много, а вот хлопот доставит предостаточно. Человеку свойственно делать большинство движений неосознанно, иначе бы наш мозг просто взорвался от перегрузки. Как можно с комфортом по такой лестнице двигаться совсем непонятно! Вы либо будете от нее уставать, либо в конечном итоге споткнетесь, рискуя получить неприятную травму.

Но мы, пожалуй, немного отвлеклись. Вот эти лестницы люди устанавливают в своих домах. Самым рациональным решениями являются маршевые конструкции с поворотами. Давайте разберемся, как поставить их у себя дома самому.

Сборка или изготовление лестницы  с поворотом на 90 градусов

Итак, с чего начинать, если уже определился с формой конструкции? Ответ предельно прост – с расчетов параметров конструкции. Как это сделать подробно описывается далее.

Проектирование

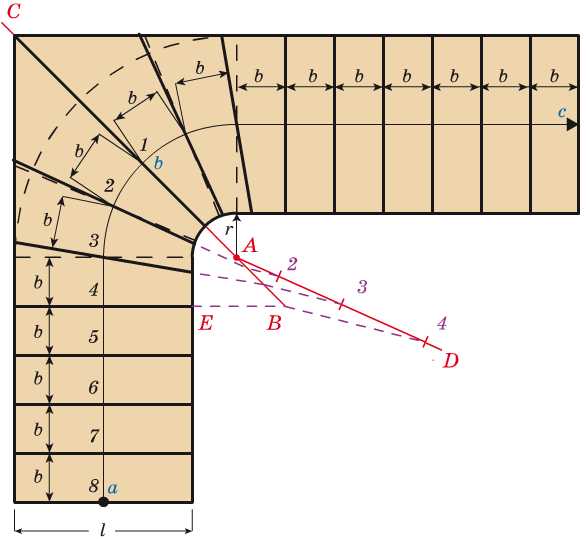

Лестница с поворотными ступенями на 90 градусов

Пример простейшего чертежа вы можете видеть сверху. Не пугайтесь, ничего сложного в его составлении нет.

Сейчас мы все подробно объясним:

  • Итак, первое, что нам нужно – взять лист бумаги (лучше разлинеенной), карандаш и рулетку.
  • Замеряем параметры проема, в который планируется установка лестниц. Нас интересует высота, ширина (пространство под один марш) и длина (под второй).
  • Далее переносим все на бумагу, соблюдая четкий масштаб – удобно считать по клеточкам.
  • Определяем угол наклона марша. Это, пожалуй, самая сложная часть работы. Дело в том, что нужно позаботиться о том, чтобы оба марша имели одинаковый наклон. Если это условие не соблюсти, то лестницей пользоваться будет неудобно. Поступаем следующим образом.
  • Разбиваем высоту так, чтобы в самом близком месте между маршем и перекрытием второго этажа над головой оставалось не менее 2-х метров.

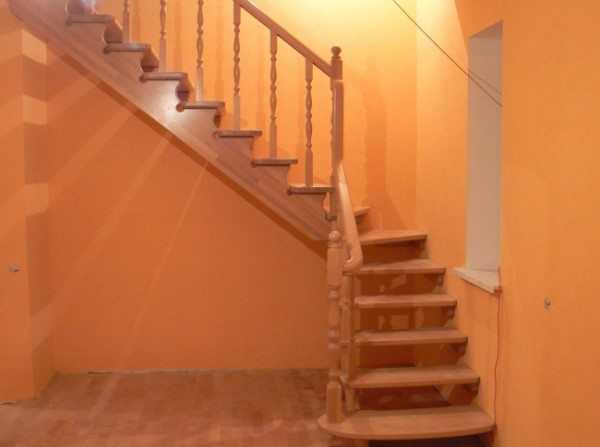

Деревянные поворотные лестницы на 90 градусов от завода-изготовителя

  • Если проем полностью открытый, этот пункт можно пропустить, просто разбив пролет пополам, или, так, как вам кажется наиболее удобным в вашем помещении.
  • Измеряем высоту от намеченной точки до перекрытия второго этажа.
  • Определяемся с тем, будет ли у нас в конструкции поворотная площадка, или мы хотим сделать забежные ступени. Разницу можете посмотреть на схеме ниже.

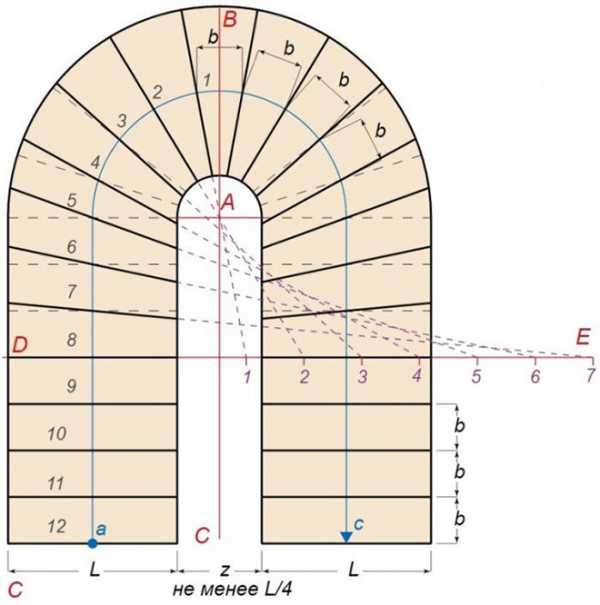

Варианты поворотов с площадкой и забежными ступенями

  • Как видите, площадка занимает немного больше места, вследствие чего угол наклона получается чуть круче.
  • Выбираем первый вариант с площадкой. Ее габариты (ширина и длина) будут полностью совпадать с шириной лестничных маршей, которые обычно делаются одинаковыми.

Расчет поворотной лестницы на 90 градусов – параметры марша

  • На рисунке показан расчет площадки под разворот, но не суть, так как принцип ничем не отличается.
  • Идеальные размеры маршей установлены нормативными документами. Так, для комфортного перемещения одного человека требуется оставить 80 сантиметров, а для двоих – 120.

Совет! В частных домах, особенно в тех, которые строятся без проектов, особо не разгуляешься, так что значение может быть любым. Смотрите по месту, но на нормативы ориентироваться не забывайте.

  • Предположим, что нам получается уместить лестницу в 100 сантиметров толщиной. Это значит, что наша площадка будет 100*100. Отложите это значение на чертеже и на полу в реальности, после чего замеряйте расстояние до границы проема, куда будет подходить верхний марш. Снова берем произвольные значения, например: высота от площадки до перекрытия – 1,8 метра, расстояние от края площадки до границы проема – 2,2 метра.
  • Имея эти данные, мы можем сделать расчет параметров ступеней и наклона марша.

Лестница с поворотом на 90 своими руками – делаем все по уму

  • Выполняем следующие действия: 1,8/2,2*100/2 и получаем что-то около 40 градусов. Данная формула не совсем точная, но без заморочек позволяет получить достаточно точные результаты. Для сравнения, если считать, как положено, с синусами, тангенсами и косинусами, мы бы получили 39,3 градуса – не великая погрешность.

Совет! Если вам нужны точные результаты, то воспользуйтесь онлайн калькулятором прямоугольного треугольника.

  • Теперь смотрим на приведенную схему с нормативами углов наклона, и видим, что мы вполне попадаем нашими расчетами в удобные конструкции, коими являются варианты от 25 до 45 градусов. При желании можете изменить отдельные параметры, но только после расчета второго марша.
  • Теперь давайте посчитаем, какими должны быть у нас ступени.

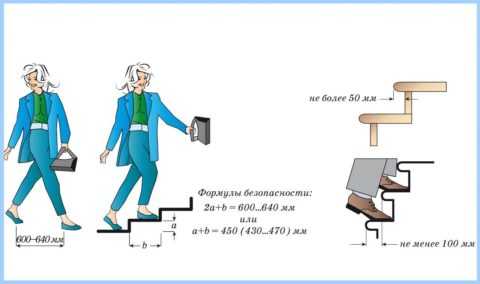

Параметры ступеней

  • Для этого нам необходимо оперировать следующими данными: высота ступени должна составлять от 15 до 22 сантиметров, ее глубина – 25-33 сантиметра, соотношение глубины (b) к высоте(a) определяется формулой – 2а+b= 60 (64). Последние цифры соответствуют средней длине шага взрослого человека.
  • Начинаем подбирать параметры. Начнем с наименьшей высоты в 15 см. Делим на это значение нашу высоту пролета от площадки: 180/15 = 12 ступеней, с учетом того, что верхняя будет уровнем верхнего перекрытия. Тут нужно сказать, что вам требуется сразу определить, как лестница будет подходить к перекрытию и к нему крепиться.

Как лестница может подойти к перекрытию

  • Если верхняя полноценная ступень станет продолжением площадки, то оставляем полученное значение. Если фактически краем верхней ступени будет угол проема, то уменьшаем его на 1. Мы же оставим первый вариант.
  • Теперь на 12 делим 220 и получаем 18,3 сантиметра – это ни в какие ворота не лезет. Повторяем всю операцию сначала, пока не подберем оптимального соотношения. У нас получилось следующее: высота 22 сантиметра, при глубине в 27, однако в норматив по ширине шага, мы так и не попали, но не забываем, что все значения мы брали из головы, и то, что иногда выбора просто не остается.

Как соединяются балки с косоурами

Идем дальше и рассчитываем  параметры нижнего марша.

  • Измеряем высоту от верха площадки до пола первого этажа. Предположим, что это значение составило 1,2 метра.
  • Делим его на высоту ступеней: 120/22 = 5,45. Опять-таки, учитываем особенности подхода марша к площадке.
  • Нечетное значение стоит округлить в большую сторону – у нас получится первая ступень нестандартной высоты, что допустимо.
  • Теперь 6 ступеней умножаем на их длину: 6*27 и получаем около 1,6 метра, на длину марша при том же угле наклона.
  • Смотрим по факту, устраивает ли нас такой расклад. Если все умещается, то отлично, если нет, то придется еще повозиться с расчетами, меняя положение промежуточной площадки, а то и вовсе отказываясь от нее в пользу забежных ступеней, но это уже совсем другая история.

Работа с онлайн калькулятором

Если все, что мы только что описали, для вас слишком сложно, или вы боитесь допустить по неопытности какие-то ошибки, то советуем обратиться за помощью к специалистам в проектное бюро, которые все сделают быстро, точно, согласно нормам и правилам, или воспользоваться услугами онлайн калькуляторов. Давайте к одному из них прямо сейчас и обратимся.

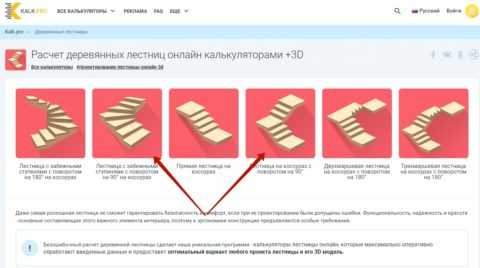

Калькулятор лестницы с поворотом на 90 градусов

  • Среди разных вариантов, на которые мы наткнулись на просторах интернета, мы выбрали Kalk. Prо. Вот работающая ссылка на этот ресурс: https://kalk.pro/stairs-wooden/
  • Понравился он нам тем, что тут можно выбрать разные варианты лестниц, то, что программа создает объемный 3D чертеж, имеются все самые важные данные и интерфейс его интуитивно понятен.
  • Давайте посмотрим, какие возможности предлагает этот калькулятор. Нажимаем на иконку поворотной лестницы на 90 градусов с промежуточной площадкой, обозначенной правой стрелочкой.

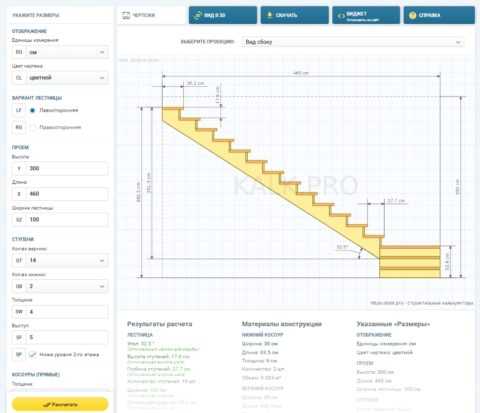

Интерфейс калькулятора

  • Перед вами откроется следующее окно. Слева располагается колонка, в которой мы будем указывать все необходимые для расчета параметры. Справа программа сразу рисует чертеж, отображая все наглядно.
  • Давайте попробуем выполнить расчет, по уже придуманным нами значениям.

Параметры проема

  • Первым делом необходимо указать параметры проема, где будет установлена лестница. В строке высота ставим 3 метра (1,8 + 1,2). В строке длина ставим ширину проема с учетом размера площадки, то есть 320 сантиметров.

Параметры ступеней

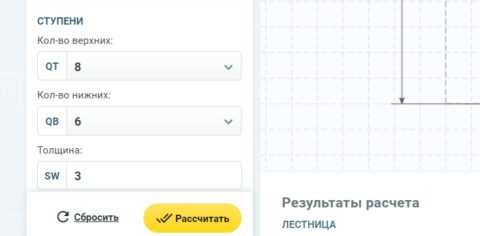

  • Затем идут графы, в которых необходимо указать количество ступеней в верхнем и нижнем маршах, а так же их толщину и выступ капиноса.
  • Чтобы понимать сразу, подходят ли вам значения, перебирайте их последовательно и нажимайте рассчитать, после чего смотрите на чертеж, на котором будет выводиться вся нужная информация.
  • В принципе, это все что нужно сделать. Остальные пункты не так интересны, так как мало на что влияют. Интерес может представлять разве что часть, где можно рассчитать параметры поручня. Описывать мы ничего больше не будем, а лучше сами зайдите на сайт и попытайтесь сделать пробный расчет. Вы увидите, что все предельно просто и интуитивно понятно.

Установка лестницы

Итак, имея на руках точные чертежи, вы можете изготовить лестницу своими руками, чтобы ее цена была минимальной, либо же купить готовый вариант, подходящий вам, или заказать его в мастерской. В последнем случае лучше доверить расчеты людям, которым вы заказ даете.

О том, как самостоятельно делать деревянные лестницы из дерева, мы уже не раз писали, поэтому давайте просто пробежимся по установке уже готовой конструкции, чтобы материалы на нашем сайте были более разнообразными.

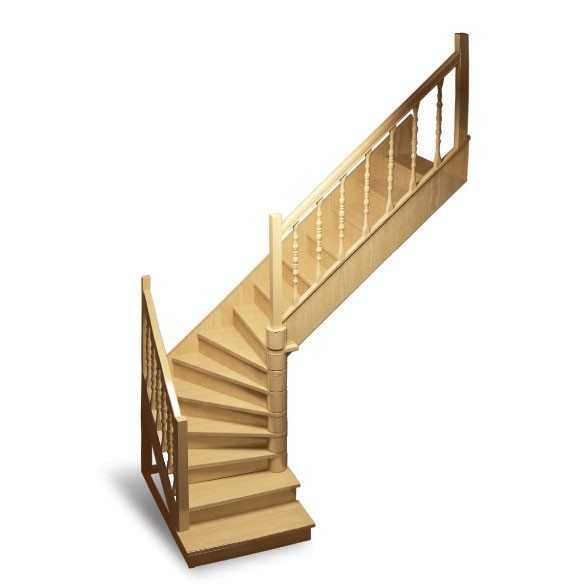

Лестница «Престиж» поворотная 90 градусов

Как вариант можно приобрести модульную конструкцию, с установкой которой придется провозиться меньше всего. Отличное решение для нестандартных проемов. Главное, убедиться, что вам хватит места на всю ее длину.

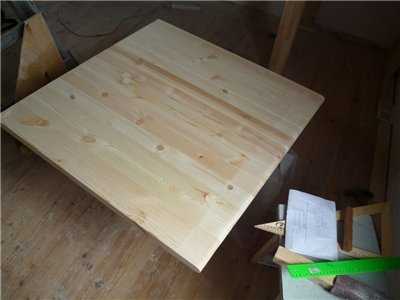

Отделка лестничного проема

  • Сразу поясним, что инструкция по установке далеко не единственная, и многие сборщики действуют в другой последовательности. Например, тут мастер начинает с того, что облагораживает лестничный проем в перекрытии, а сделать так, получается далеко не всегда, так как связка косоуров (несущих балок марша) с перекрытием может быть совершенно безобразной в эстетическом плане и ее все равно потом приходится чем-то закрывать.

Под саморезы предварительно насверливаются отверстия, чтобы доску не раскололо при его затягивании

  • Итак, мы видим, что мастер посадил на клей-герметик ровную и красивую доску, которую он затем прикрутил на саморезы. Естественно, при установке он следит за уровнем в двух плоскостях, иначе подвязать технологично косоуры не получится.

Подшивка балки перекрытия снизу

  • На этом объекте полы балочные, деревянные. Данные элементы также закрываются снизу.

Совет! Обратите внимание на то, что все детали конструкции покрашены заранее. Такой подход является профессиональным, так как позволяет избежать в дальнейшем скрипов конструкции, который возникают из-за диффузии лакокрасочных материалов. Подробнее об этом явлении можете посмотреть в видео в этой статье.

  • Работа с уже полностью готовыми деталями накладывает на сборщика немалую ответственность, так как все царапины и прочие повреждения, отшлифовать незаметно уже будет невозможно.

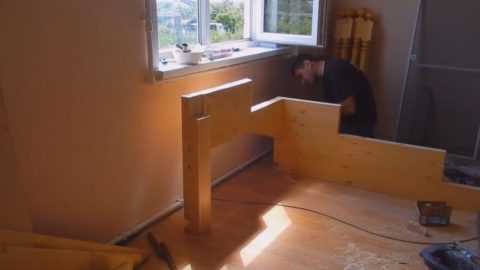

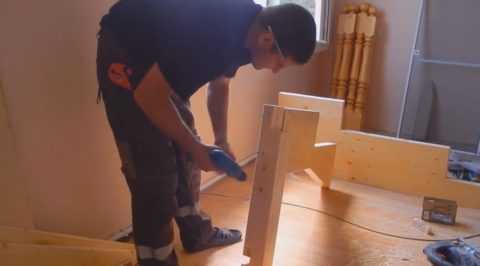

Начало сборки – первый косоур и опорный столб для него

  • Теперь приступаем к сборке всей конструкции. Начинаем с нижней части – берем столб и соединяем его с косоуром с помощью клея и двух саморезов. Места соприкосновения деталей, где отсутствует клей, рекомендуется натереть парафином, для защиты конструкции от скрипов.

Сборка забежной части конструкции

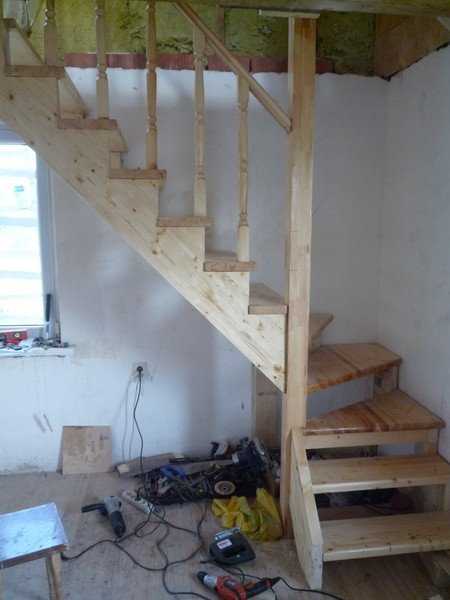

  • В данном примере лестница будет с забежными ступенями.
  • Нижний край косоура связывается с еще одним косоуром под углом 90 градусов. Эта деталь сделана в виде цельного щита, что придаст конструкции больше прочности.

Первая ступень и центральный столб

  • Соединяем получившуюся конструкцию с поворотным столбом за счет нижней забежной ступени. Опять-таки, все вставляется по пазам, связывается на клей и саморезы.

Основание практически готово

  • Далее ставим следующие забежные степени вместе с подступенками. Если все детали рассчитаны и подогнаны правильно, их совмещение не составит никаких проблем.
  • Как видите, конструкция очень простая, и может быть легко установлена одним человеком.

Совет! Перед окончательной сборкой такие лестницы собираются сначала «на сухую» с протяжкой всех элементов, чтобы быть окончательно уверенным в итоговом результате.

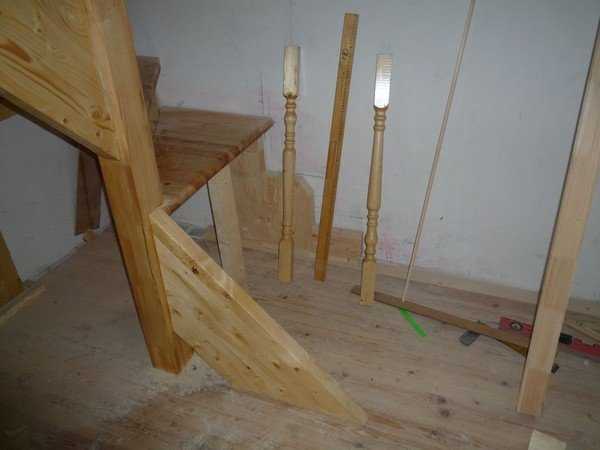

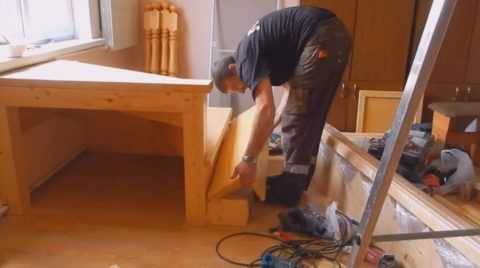

Установка пригласительной ступени

  • Завершает сборку этой части «конструктора» установка забежной ступени, которая, как мы помним, может быть нестандартных размеров.
  • Под нее мастер в качестве внутреннего косоура использовал деревянный брусочек, который прикрутил к поворотному столбу.

Установка верхних косоуров

  • Крепить к полу забежную часть лестницы пока не нужно. Сначала необходимо четко выставить ее положение и водрузить верхние косоуры.
  • Их мы просто расклиниваем и проверяем точность установки. Тут нужно проследить за горизонтальным уровнем ступеней и параллельностью двух элементов.
  • Если все в порядке, элементы связываются друг с другом капитально.

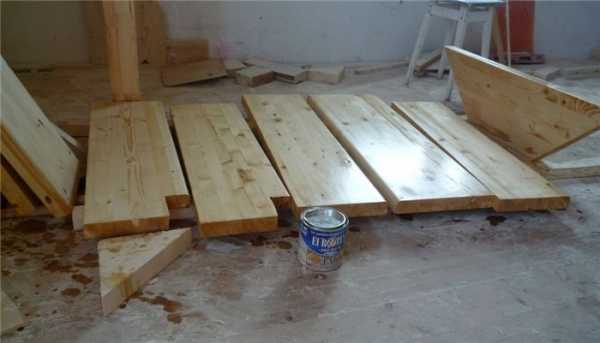

Сборка ступеней верхнего марша

  • Далее начинается поэтапная сборка всех ступеней. Ведется она однотипно – сначала ставятся соседние подступенки и крепятся к косоурам, потом устанавливается проступь между ними, которая стягивается с подступенками изнутри конструкции и притягивается к косоурам саморезами с лицевой стороны.
  • Как вариант, можно использовать различные уголки (деревянные, металлические) изнутри или деревянные чопики, если хотите, чтобы крепеж не оставался на виду.
  • Как только вся конструкция собирается, можно капитально все закрепить, связав забежную часть с полом на металлические уголки.

Сборка перил

  • Завершающим этапом сборки любой лестницы является установка системы ограждения.
  • Первыми ставятся опорные столбы – стартовые, финишные и поворотные. Затем балясины.
  • Все элементы связываются со ступенями при помощи шпилек или деревянных чопиков.
  • Каждая деталь выставляется в уровень и одну линию.

Временная фиксация стяжкой

Совет! Чтобы элементы не «играли», пока сохнет клей, их необходимо как-то зафиксировать. Мастер с фотографии использовал для этого струбцины и обычную деревянную рейку, в качестве стяжки.

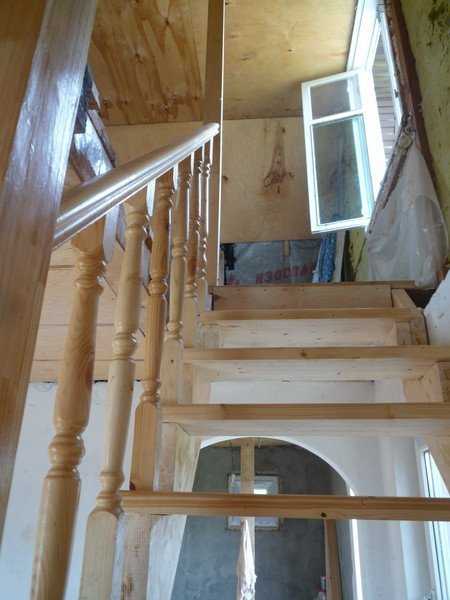

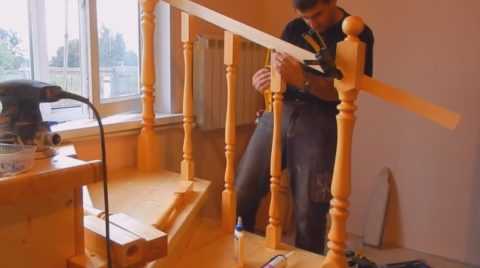

Установка промежуточных балясин

  • Рейка должна быть ровной и выставлять ее сразу следует по линии прохождения будущего поручня, тогда этот элемент поможет нам безошибочно выставить промежуточные балясины.

Установка подперильной планки

  • Когда все правильно выставлено, можно прикрепить подперильную или надбалясенную планку, к которой впоследствии будет крепиться поручень.
  • Элемент крутится прямо к балясинам на саморезы. Поручень просто вклеивается или прикручивается на саморезы снизу.
  • Дальнейшая процедура в описании не нуждается, так как все повторяется.

Итак, подведем итоги. Самое главное, что мы сегодня с вами узнали – это расчет лестницы с поворотом на 90 градусов, ведь цена вопроса при неточной сборке, это потраченные деньги, и что еще важнее – нервы. Делайте все с умом, и результат обязательно вас порадует. На этом все, желаем вам удачи!

olestnicah.ru

Лестница с поворотом на 90 градусов

Не содержат ядовитых веществ

Уникальная технология производства элементов лестниц

Безопасное ограждения для детей и животных

Расширенная гарантия 3 года

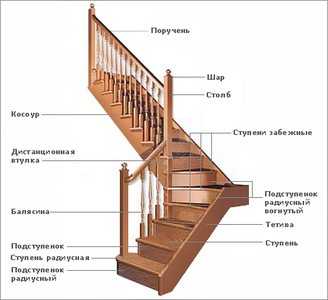

Описание лестницы с поворотом на 90 градусов

Поворотные лестницы – красивое, функциональное решение для особняков, дач, коттеджей. Они не только помогают добраться до нужной комнаты на втором этаже, но и являются декором. Основная особенность конструкций – отсутствие площадки (некоторые модели). Вместо нее имеется мягкий переход с одного марша на другой – в месте поворота ступеньки имеют разную форму и размеры.

Деревянная лестница с поворотом на 90 сочетает удобство классической маршевой и экономичность винтовой конструкций. Состоит из следующих элементов (могут отличаться от вида):

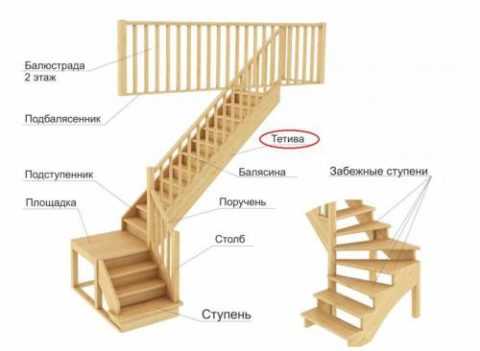

  • Основание. Поддерживает систему, принимает тяжесть на себя и обеспечивает неподвижность. В зависимости от модели бывает разных форматов – на косоурах, обсадной трубе, больцах, тетивах.
  • Проступь. Горизонтальная планка, на которую наступает человек перед подъемом по ступеням. Бывает овальной, квадратной, прямоугольной или круглой формы. Изготавливается из основного материала.
  • Подступенек. Панель, выполняющая дополнительную функцию опоры проступи. Перекрывает большую щель между ступенями.
  • Забежные ступени. Обязательная деталь любой винтовой лестницы. Это проступь разной формы и размера для создания плавного поворота конструкции.
  • Защитное ограждение. Элемент есть в некоторых поворотных моделях. Служит для поддержания перил – выступает в качестве опоры.
  • Перила. Сборная система для безопасного перемещения людей по ступеням. Как правило, создаются в виде вертикальных стоек и поручня. Пространство между перилами либо остается открытым, либо заполняются разными материалами (стекло, металл, пластик). Часто выступают в интерьере декором.

Ограничений по количеству, размерам и форме ступеней нет. Параметры зависят от площади помещения и расчетов проекта поворотной лестницы на девяносто градусов. Стандартная ширина 30 сантиметров, шаг – 14-18 см.

Преимущества лестницы с поворотом на 90 градусов

Деревянная лестничная поворотная конструкция отлично вписывается в пространство и обладает достоинствами:

  • Экономия площади. Обладает компактными размерами, занимает мало места. В архитектуре домов не выглядит громоздко.
  • Удобное использование. Если ступени имеют стандартные размеры, спуски/подъемы по комфорту соизмеримы с классической маршевой лестницей.
  • Надежность. Лестница с поворотом на 90 градусов имеет крепкую конструкцию. При правильно проведенных расчетах и обустройстве переживать за надежность не нужно.
  • Широкие возможности для дизайна. При изготовлении используют разные материалы. Поворотные системы со ступенями подходят для жилых и нежилых помещений разного типа. Придают обстановке оригинальный вид.

Недостатки

  • Высокая стоимость. Покупка готовой системы или производство по индивидуальному заказу обходится дорого. Итоговая цена зависит от выбранного материала и декоративных элементов.
  • Сложность исполнения. Для изготовления деревянной лестницы с поворотом необходимы точные расчеты и много времени. Используются специальные формулы и программное обеспечение.
  • Сложность установки. Чтобы поворотная конструкция прослужила долго, ее необходимо правильно монтировать. Для этого прилагаются серьезные усилия и требуется минимум два человека.

Материалы для изготовления лестницы с поворотом

Производятся лестницы с поворотом на 90 из разных материалов. Дерево подходит лучше всего. Работа с ним предполагает в процессе легкое внесение изменений. Это актуально не только для самостоятельного, но и профессионального изготовления – на любом этапе могут потребоваться поправки.

К подбору материала подходим ответственно. Популярностью для поворотных лестниц пользуются следующие сорта дерева:

  • Клен. Уникальная порода, которая отлично подходит для создания лестничных систем. По своей фактуре, высокой степени прочности и красивому цвету, она выигрывает у древесины других типов. Клен не впитывает влагу. При попадании капель поверхность не разбухает. Материал великолепно поддается обработке, но возможно появление трещин.
  • Бук. Один из лучших материалов для изготовления лестницы с поворотом на 90. Древесина имеет особый рисунок – красивые сердцевидные линии, которые после полировки приобретают необычайный блеск. Бук отличается хорошей пластичностью и гибкостью – подходит для создания сложных конструкций причудливой формы. Стоимость готовых лестниц на 20-30% выгоднее, чем дубовые или ясеневые изделия. При этом выглядят они не менее эффектно. Если монтаж выполнен правильно, то деревянная конструкция прослужит несколько десятков лет. Единственный существенный минус – чрезмерная впитывающая способность.
  • Дуб. Отличается разнообразием цветов и текстур. Древесина великолепно подходит для производства красивых, богато оформленных поворотных лестниц со ступенями. Обладает повышенной прочностью и долговечностью – при надлежащем уходе деревянная конструкция способна прослужить более 100 лет. Из минусов – высокая стоимость, а также необходимость специальной обработки поверхности для сохранения рисунка.
  • Лиственница. Дерево обладает необычайной стойкостью к гниению, хорошо переносит сырость – при контактах с водой становится прочнее. Материал отлично поддается обработке, готовые лестницы не усаживаются и не деформируются со временем. Красивый волнистый рисунок, необычная структура делают лиственницу одним из лучших деревьев при изготовлении поворотных конструкций.
  • Сосна. Экономичный, но не менее качественный вариант. Древесина прочна, обладает износоустойчивостью и плотной текстурой. Сосновые лестницы подходят для помещений, обшитых вагонкой – смотрятся уместно и очень стильно. Дерево хорошо поддается обработке – есть возможность создания конструкций разных форм.

Виды лестниц с поворотом на 90 градусов

Все поворотные конструкции делятся на: маршевые, винтовые и комбинированные. Любой вариант можно вписать в обстановку – зависит от требований и особенностей помещений:

  • Маршевая– самый распространенный тип. Состоит из двух прямых участков под углом 90 градусов. Количество маршей неограниченно, зависит от числа поворотов системы. Главная особенность конструкции – максимально безопасный подъем. Ступени на всем протяжении имеют один размер, форму, что позволяет совершать движение вверх/вниз по инерции. Устанавливается лестница с поворотом на девяносто градусов быстро, не требует сложных манипуляций. При правильных расчетах можно выполнить монтаж самостоятельно. Есть разные варианты исполнения.
  • Винтовая. Красивая конструкция часто используется не только для перемещения, но и в качестве яркого декоративного элемента. Занимает мало места, но эксплуатация связана с некоторыми неудобствами. Закручивающийся подъем путает человека, что может привести к падениям. Переносить габаритные предметы по неровным ступеням также трудно.
  • Комбинированная. Поворотная конструкция-гибрид обладает необычной формой, предусматривает особенности винтовой и маршевой системы. Выглядит стильно и оригинально, но при монтаже доставляет немало хлопот мастерам. Ходить по лестнице удобно лишь первое время. В дальнейшем человек устает от резких поворотов, есть вероятность получения травм.

Расчет параметров

Можно купить готовую поворотную лестницу из дерева. Но лучше всего создать ее на заказ или самостоятельно. Изготовление начинается с расчетов – проектирования:
  • Берем чистый лист бумаги (берем профессиональный чертежный материал с разлиновкой), карандаш и рулетку.
  • Выбираем место, где будет размещена поворотная конструкция из дерева. Производим замеры для создания маршей.
  • Переносим полученные результаты на бумажный лист с соблюдением масштаба. Если есть клеточки, то сделать это намного проще.
  • Устанавливаем угол наклона маршей. Этот этап – самый сложный. Важно добиться одинакового значения для обоих участков со ступенями. При несоблюдении условия, пользоваться деревянной лестницей будет неудобно. Действуем следующим образом.
  • Делим высоту так, чтобы между верхним маршем и перекрытием этажа оставалось не меньше двух метров (в случае открытого проема, шаг можно не выполнять, просто разбив пролет пополам). Определяем точную высоту от намеченной точки.
  • Принимаем в расчет, будет ли в конструкции поворотная площадка, либо создается винтовая система с забежными ступенями. Разница ощутима: при наличии платформы угол наклона получается чуть меньше.
  • Далее действуем на примере лестницы с площадкой. Ее размеры должны совпадать с шириной маршей. Стандартами установлены их идеальные габариты. Для удобного, безопасного перемещения одного человека необходимы 80 сантиметров, а для двоих – 120.
  • К примеру, отлично умещается лестница с поворотом, имеющая толщину 100 сантиметров. Получается, что площадка будет иметь габариты – 100 на 100. Переносим значение на чертеж и пол в реальности. Далее замеряем расстояние до границы проема, куда идет верхний маршевый участок. Еще раз используем произвольные значения, например, высота от платформы до перекрытия второго этажа – 1,8 метров, расстояние от края площадки до границы проема – 2,2 метра.
  • Имея «на руках» эти данные, можно легко рассчитать параметры деревянных ступеней, а также наклон марша. Высчитываем следующим образом: 1,8/2,2*100/2. В среднем выходит 40 градусов. Формула не совсем корректная, но помогает получить максимально точные результаты. Если высчитывать результат с использованием синусов, косинусов, тангенсов, то получилось бы 39,3 градусов – небольшая погрешность.
  • Сравниваем полученные результаты с установленными нормами. Расчеты попадают в диапазон от 25 до 45 градусов. Если есть желание, можно изменить некоторые параметры, но только после того, как будет проработан второй марш.
  • Следующий шаг – расчет ступеней в деревянной лестнице. Для него используются: высота (а – должна составлять 15-22 см) и глубина (b – 25-23 см). Действует соотношение, высчитываемое по формуле – 2а+b=60 (64). Последние цифры – усредненная длина шага взрослого человека.
  • Подбираем оптимальные параметры, начиная с минимальных значений высоты. Делим на него высоту пролета от площадки: 180/15=12 ступеней. В данном случае определяем, каким образом лестница с поворотом будет закрепляться, и подходить к поверхностям.
  • Если самая верхняя ступень продолжает площадку поворота, то полученное значение оставляем без изменений. В противном случае уменьшаем количество на 1. В нашем случае (пример) актуален первый вариант.
  • Теперь делим 220 на 12, получая 18,3. Такой результат не подходит. Начинаем расчеты заново, пока не получим оптимального соотношения. В данном случае при повторной проработке параметров вышло: высота — 22 см, глубина — 27 см. Ширина шага при этом не вошла в норматив, но так как значения были взяты для примера, то погрешность учитывается.
  • Далее рассчитываем нижний марш. Определяем высоту от верха площадки до первого этажа. Для примера берем 120 см. Делим значение на высоту ступеней и получаем 5,45, обязательно принимая в расчет особенности расположения маршей. Округляем результат в большую сторону (6), получая первую ступеньку большего или меньшего размера, что допустимо.
  • Умножаем получившееся количество деревянных ступеней на длину: 6*27 = 1,6 метра.
  • Если результат расчетов устраивает, то принимаемся за следующий этап – создаем лестницу по параметрам. В противном случае работаем с цифрами сначала.

Можно самостоятельно проводить расчеты. Если же нет времени и желания возиться, то существуют специальные калькуляторы. От вас требуется только произвести замеры, а потом вбить значения в электронную форму. В течение нескольких мгновений результат готов.

Установка поворотной конструкции на 90 из дерева

Имея на руках готовый чертеж, можно изготовить деревянную лестницу с поворотом на 90 градусов между этажами быстро. С самостоятельным монтажом все выйдет в минимальную цену, включающую только стоимость материалов. Но не все обладают навыками в строительстве и проектировании. При отсутствии времени, желания и опыта лучше всего заказать чертеж и доверить изготовление профессионалам. Мастера учтут детали и выполнят работы качественно.

Неправильно выполненный расчет и неточная сборка – это серьезные финансовые траты, а также потраченные нервы. Делайте все с умом. Результат обязательно порадует.

Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.

  •  Выезд замерщика в течении двух дней.
  •  Ответ специалиста в течении 15 минут.

lesen-ko.ru

Поворотные лестницы на 90 - Всё о лестницах

Поворотные лестницы на второй этаж с забежными ступенями и площадкой: особенности конструкций

Поворотные модели лестниц на второй этаж с промежуточной площадкой или без неё пользуются немалой популярностью. Существует множество вариаций их исполнения, но наибольшим спросом пользуются модели с поворотом на 90 и 180 градусов. Давайте рассмотрим, чем они отличаются друг от друга и как сделать такую лестницу своими руками.

Особенности поворотных лестниц

Лестница поворотного типа позволяет выполнить более изящный проход на второй этаж. В отличие от прямых маршей они меняют направление движения. При этом можно выделить и другие выгодные отличия:

  • Компактность. Занимают меньше места при сохранении оптимальных параметров.
  • Удобство. По ним можно без труда передвигаться даже с грузом.
  • Эстетичность. Угловые лестницы смотрятся очень аккуратно и интересно.
  • Безопасность. Этот показатель выше, чем у винтовых конструкций при схожести некоторых параметров.

Компактность и удобство — главные особенности поворотных лестниц

Посредством использования площадок и забежных ступеней можно вывести поворот лестницы на любой градус. Существуют модели на 30, 45, 70 градусов и другие, но они используются крайне редко.

С поворотом на 90 градусов

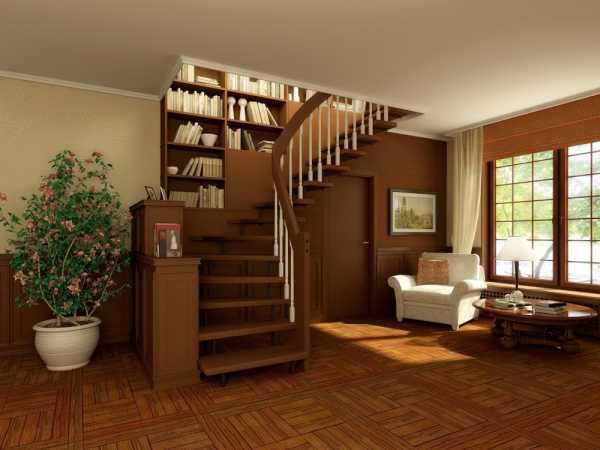

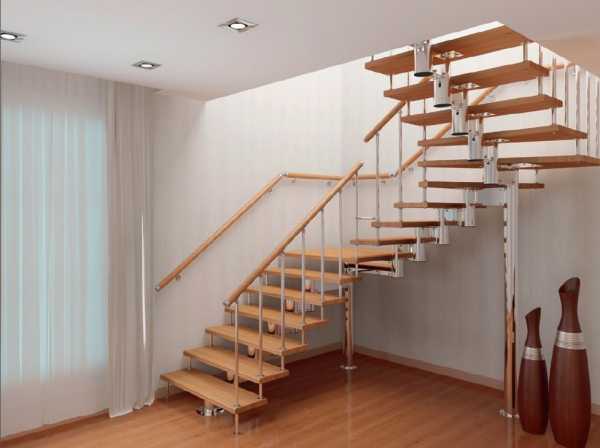

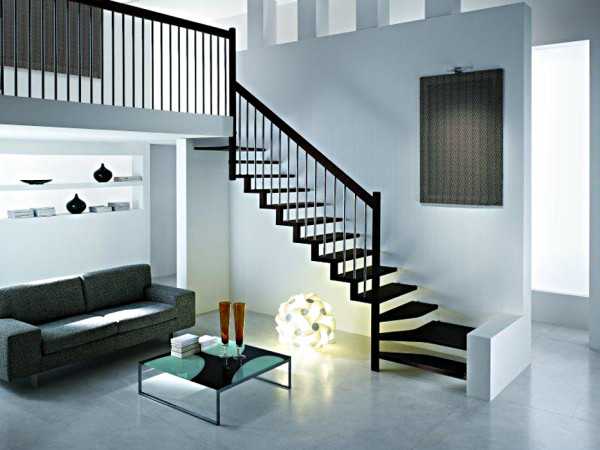

Наиболее распространенной является модель лестницы с поворотом на 90 градусов. Такие конструкции широко применяются при обустройстве частных домов и дач, они представляют собой некое сочетание винтовой и прямой маршевой конструкции. В отличие от обычных лестниц такие модели помимо стандартных рядовых ступеней могут содержать еще и поворотные или, иными словами, забежные, они отличаются не только формой, но и размерами. Ширина проступи должна быть большей, чем обычно, так как она сужается в направлении точки опоры. Оптимальные размеры выводятся по соотношению с центральной линией.

Лестница поворотной конфигурации ориентирована, прежде всего, на размещение возле стены, желательно в углу. Преимуществом такого изделия является её компактность при минимальных изменениях внешнего вида. Вывести поворот можно в любой её части, обычно это нижняя половина. При этом направление движения меняется практически незаметно для идущего по ней человека, поэтому никак не сказывается на удобстве передвижения. Это, пожалуй, один из наиболее безопасных видов забежных лестниц.

Г-образная поворотная лестница с забежными ступенями является самой распространенной

С поворотом на 180 градусов

Более интересной в исполнении является лестница с забежными ступенями, но уже с поворотом на 180 градусов. Она позволяет постепенно сменить направление подъема абсолютно в противоположную сторону. Такие модели еще больше напоминают свой винтовой аналог, но при этом все еще сохраняются конструкционные отличия для маршевых изделий.

Для лестницы с поворотными ступенями с забегом на 180 градусов характерны такие же составляющие детали, как и для Г-образной конструкции, однако здесь забежные и рядовые ступени чередуются несколькими отрезками. Понять принцип их расположения можно, если рассмотреть такую лестницу, сравнив её форму с буквой «П». Иными словами, начало захода на второй этаж осуществляется посредством подъема по стандартным прямым проступям. Затем начинается отрезок с поворотом в противоположную сторону. Количество необходимых забежных ступеней при этом просчитывается индивидуально. Последний отрезок пути также состоит из прямых ступенек. Это и есть П-образные модели.

Лестница с забежными ступенями и поворотом на 180 градусов поможет сэкономить место

Возможно и другое исполнение, когда вначале выполняется поворот на 90 градусов, а через несколько прямых ступеней – еще на 90. В связи с ограниченностью максимально допустимого количества ступеней для лестниц такой вариант применяется гораздо реже.

Двухмаршевые модели

В пределах одного марша выполнить поворот можно только посредством включения в конструкцию забежных ступеней. Тем не менее, есть еще один способ обустроить поворотный подъем на второй этаж, он предполагает использование двухмаршевых и трехмаршевых моделей. В этом случае в конструкцию дополнительно включается промежуточная площадка, которая позволяет:

  • использовать только рядовые ступени;
  • комбинировать рядовые и забежные ступеньки;
  • обустраивать более высокие подъемы;
  • выполнять повороты под любым углом.

Несмотря на последнюю особенность, в большинстве случаев используются стандартные параметры с движением под 90 и 180 градусов. Г-образная лестница, выполняемая с поворотом на 90 градусов, строится таким образом, чтобы два марша соединялись между собой промежуточной площадкой в перпендикулярном направлении. Чаще всего достаточно лишь обычных ступенек и просторной площадки, ширина которой должна соответствовать размерам самого пролета.

Двухмаршевая лестница является более комфортной для передвижения

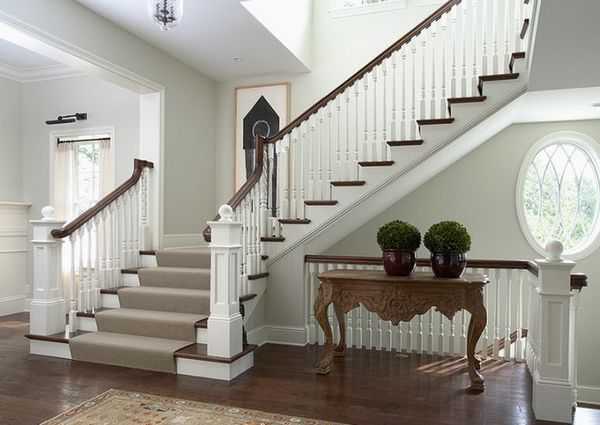

Поворотные П-образные лестницы с промежуточной площадкой на 180 градусов позволяют резко изменить направление движения. При этом размеры переходного элемента удваиваются, так как должен обеспечиваться свободный выход на него с двух параллельно размещенных маршей, минимально допустимое расстояние между которыми составляет 20 см. Можно выполнить более плавный переход подъема на этаж, скомбинировав промежуточную площадку с забежными ступенями.

Технология самостоятельного изготовления

Для того чтобы сделать одну из представленных моделей, в первую очередь, необходимо произвести расчеты и разработать проект. Самой простой вариацией является Г-образная лестница с поворотом через угловую промежуточную площадку. Своими руками сконструировать её можно посредством банального соединения двух обычных маршей с прямой промежуточной площадкой подходящей площади.

Для угловой лестницы с забежными ступенями, выполняемой своими руками, проект разрабатывается графическим методом. По центру марша чертится ось, от неё в месте закругления нужно вывести поперечные лучи, обозначающие границы проступи. На отрезке центральной линии их ширина должна быть не менее 23 см.

Схема изготовления лестницы с забежными ступенями

Можно делать ступени лестницы как открытыми, так и закрытыми, второй вариант предполагает более тщательную подгонку деталей.

Монтаж выполняется стандартным способом: вначале выводятся косоуры, а затем от них делается каркас для установки проступей и подступенков. Забежные ступени лучше делать немного большими, чтобы можно было откорректировать их при установке.

Сделать своими руками поворотную лестницу на второй этаж под силу каждому. Несмотря на то что процесс проектировки может показаться весьма сложным, на деле все оказывается гораздо более простым. Лучше всего оставить небольшой запас материала, чтобы по месту работ можно было исправить недочеты в расчетах.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас. соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b. где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Возведение лестницы с поворотными ступенями на 90 градусов

Для организации подъема на второй этаж в загородном коттедже небольшой площади наилучшим решением будет лестница с поворотными ступенями на 90°, идущая вдоль двух наружных стен. Данная конструкция дает возможность хозяину сэкономить площадь своего жилища и потому строится во многих домах. Соорудить лестничный пролет с поворотом вполне реально своими руками, если предварительно разобраться с важными моментами, возникающими во время строительства.

Виды Г-образных пролетов

Г-образная конструкция представляет собой лестницу с двумя маршами одинаковой или разной длины, пристроенную к стенам в углу здания. Чаще всего встречается конфигурация с коротким нижним и длинным верхним маршем. Существует 2 вида таких сооружений:

  • лестница с переходной площадкой между маршами;
  • с поворотными ступенями, которые называют забежными.

Схема сборки лестницы с забежными ступенями.

Конструкция с площадкой проще в исполнении и безопаснее во всех смыслах. Но устройство площадки отнимет не менее 1 м полезной площади, что считается недостатком. Когда же вместо площадки сделаны ступеньки, обеспечивающие одновременно подъем и поворот на 90 градусов, то вся выделенная под сооружение площадь используется эффективно. Кроме того, подъем с забежными ступеньками придает конструкции элегантности и эстетичности. Но здесь кроются и недостатки:

  • расчет размеров поворотных элементов лестницы довольно сложен;
  • сооружение немного проигрывает по безопасности традиционной площадке из-за клиновидной формы ступеней на повороте;
  • при спуске может возникнуть ощущение дискомфорта, вызываемое зауженной частью ступенек.

Дискомфорт возникает на психологическом уровне у многих людей, хотя и не у всех. Когда человек спускается по лестнице и доходит до клиновидных забежных ступенек, у него может возникнуть чувство, что ему будет некуда поставить ногу. Так что перед строительством подобного марша стоит посоветоваться с членами семьи и принять совместное решение. Другой вариант — выполнять поворот лестничного пролета на небольшой высоте, сделав первый марш из 3-4 ступеней.

Как рассчитать сооружение с поворотом

Чертеж двухмаршевой поворотной лестницы.

Существует несколько расчетных методик поворотной части, но ни одна из них не является простой. Для простоты рекомендуется выполнить чертеж, где надо изобразить вид сверху всей лестничной клетки. То есть нужно начертить от руки квадрат в соответствующем масштабе, куда требуется вписать лестничный пролет с поворотом. Затем надо высчитать количество ступеней и общую длину пролета, как будто он прямой. Нужно измерить высоту между полами этажей, а потом производить расчеты на основании таких правил:

  • наклон лестницы должен вписаться в диапазон 27-42°;
  • ширина ступеньки для удобной постановки ноги — от 260 до 330 мм;
  • высота между ступенями — от 145 до 185 мм.

Ширину пролета можно выбирать произвольно, но меньше 90 см ее делать не стоит. Слишком узкий проход создаст трудности при переноске вещей на 2 этаж. Чтобы узнать число ступенек лестницы, надо разделить высоту между этажами на оптимальный подъем проступи, 150 мм. Например, перепад высот равен 3 м, тогда число ступеней равно 3000/150 = 20 шт. Приняв оптимальную ширину проступи 300 мм, нетрудно определить длину лестничного пролета в плане: 20 x 300 = 6000 мм, или 6 м, что соответствует уклону 27°. Визуально представить такой подъем поможет второй чертеж: вид ступенек сбоку.

Маршевые лестницы с забежными ступенями.

Расстояние 6 м слишком велико, столько можно выделить разве что в большом особняке. Лестницу надо немного сложить, уменьшив ширину проступи до 260 мм, а высоту подступенка увеличив до 180 мм. При этом передний торец проступи допускается выдвинуть вперед на 30 мм. Тогда уклон выйдет 38°, а ступеней останется 17 шт. на общую длину 3,68 м. Поделить ступеньки лучше так:

  • нижний марш — 4 шт.;
  • 3 забежных ступени;
  • верхний марш — 10 шт.

При таком раскладе вся конструкция займет в длину не более 3 м, что вполне приемлемо для здания небольшой площади. Поворотных ступенек лучше сделать 3 шт. разделив на 3 части угол 90°, для наглядности их стоит нанести на чертеж.

Графический способ расчета — наиболее доступный рядовым домовладельцам; на бумаге или в компьютере картина отражается наилучшим образом.

Советы по монтажу

Наиболее распространенный материал для постройки лестницы в частных домах — древесина. Г-образный пролет тоже проще всего мастерить из дерева, но с учетом некоторых особенностей. Если в прямом марше тетива опирается на пол, то в поворотном придется соорудить дополнительную опору. Обычно ее делают в виде столба из деревянного бруса, закрепляемого к полу и перекрытию в месте, где начинается длинный марш. Крепление второй тетивы осуществляется к стене.

В данном видео горожанка делится своим опытом самостоятельного строительства деревянной лестницы с забежными ступенями.

Ступеньки требуемых размеров, стойки, перила и балясины заготавливаются заблаговременно, как и брусья для изготовления перил. Этапы возведения лестницы выглядят так:

  1. Изготовление тетивы. Брус размечается под крепление ступеней, производится вырезание треугольных пазов.
  2. Монтаж вертикального опорного бруса. Для стыковки с тетивой в нем необходимо выдолбить глухой паз соответствующих размеров.
  3. Крепление тетивы к стене и установка под ней подпорного бруска, который связывается с вертикальным столбом перекладиной для жесткости.
  4. Установка второй тетивы с прикреплением к перекрытию и столбу.
  5. Монтаж опорной конструкции для поворотных ступеней в виде брусков, прикрепленных к стене. Разметка и вырезание клиновидных проступей, подготовка пазов в опоре для их монтажа.
  6. Закрепление всех ступеней верхнего марша и на повороте под углом 90°.
  7. Вырезание коротких косоуров для монтажа первого марша, постановка их на место с креплением к стене, полу и опорному столбу.
  8. Установка последних ступенек, стоек и перил.

В данном видео демонстрируется расчет забежных ступеней при повороте лесничного марша на 90 градусов.

При постановке треугольных ступенек надо учесть, что от нагрузки они могут треснуть вдоль волокон. Поэтому под каждой следует предусмотреть горизонтальную опору.

Источники: http://vseolestnicah.ru/vidy-lestnic/povorotnye-lestnicy-na-vtoroj-etazh.html, http://lestnitsy-perila.ru/vnutrennie/povorotnaya-lestnica-zabezhnymi-stupenyami-svoimi.html, http://stupenimaster.ru/lestnitsyi/s-povorotnymi-stupenyami-na-90.html

lestnica-mpl.ru

Лестница с поворотом на второй этаж 90 и 180 градусов

Поворотная лестница – одна из самых популярных моделей. Она удобна, эстетична, не занимает много места и подходит для большинства помещений. Есть несколько вариантов конструкции поворотной лестницы. В данной статье мы рассмотрим их особенности, различия и основные требования к ним.

Особенности конструкции

Основная особенность поворотной конструкции в том, что при подъеме она меняет направление движения. Лестница может поворачиваться на 180 градусов, 90 или 270. Это делает ее более изящной и оригинальной, в сравнении с прямыми маршевыми лестницами. Кроме того, ее выделяет еще несколько преимуществ:

  • Лестница с поворотом компактна. Она занимает мало места, сохраняя при этом весь свой функционал.
  • Она удобна и комфортна для перемещения даже с габаритными грузами.
  • Поворотная лестница на второй этаж обладает свойствами декоративности. Аккуратная и интересная форма эстетично вписывается в самые разные стили и направления дизайна.
  • Уровень безопасности поворотных конструкций достаточно высок, в сравнении с винтовыми лестницами.

Виды поворотных лестниц

Все поворотные конструкции подразделяются по основному критерию – форме и градусу поворота:

  • Лестница с поворотом 90 градусов – самый популярный тип. Часто используются в дачных и частных домах, внешне напоминают некое подобие сочетания винтовых лестниц с прямыми маршами. Часть ступеней таких лестниц являются обычными рядовыми, а часть – это поворотные, забежные ступени. Ширина их должна быть несколько больше обычной, ведь с одной стороны они сужаются.  Оптимальный размер определяется в центре ступени.

Лестница с поворотом 90 градусов размещается чаще всего вдоль стены либо в углу. Поворот выводится преимущественно в нижней части лестницы. Г-образные лестницы очень удобны и безопасны, перемещаясь по ним, человек практически не замечает изменения направления движения.

  • Лестница с поворотом на 180 градусов – более интересная модель. Она разворачивает вектор движения в совершенно противоположном направлении. Такие лестницы очень напоминают винтовые, сохраняя при этом основные параметры прямых маршевых конструкций.

Набор элементов П-образных лестниц схож с Г-образными, отличие в том, что здесь происходит чередование отрезков рядовых и забежных ступеней. Лестница с поворотом на 180 градусов может включать 2 или 3 марша.

  • Лестница с поворотом 270 градусов больше всего напоминает винтовую модель. Из всех типов поворотных конструкций она наиболее выгодна с точки зрения экономии пространства.

Поворот во всех этих лестницах может осуществляться разными способами:

  • Забежные ступени – особый тип ступеней, образующих радиус поворота за счет сужения по одной стороне. Они экономят пространство, сохраняя при этом свойства пологости конструкции.
  • Поворотная площадка – соединяет два прямых марша в точке разворота. Смотрится очень эстетично, имеет высокий уровень безопасности.

Требования к поворотным лестницам

Поворотные лестницы возводятся с учетом следующих основных требований:

  • Высота лестничного проема должна быть не менее 2 м.
  • Параметры ширины выбираются в зависимости от индивидуальных требований. Однако не рекомендуется делать марш с шириной менее 0,9 м.

  • Рекомендуемый угол наклона – 20-450.
  • Наиболее удобны ступени высотой 12-22см.
  • Забежные ступени по широкому краю должны быть не более 40см, а по узкому – не менее 10см. По центральной линии ширина должна оставлять не менее 20см и быть равной везде.
  • Лестница на второй этаж с поворотом должна иметь свободный подход.
  • Поворотные площадки предпочтительнее забежных ступеней.
  • Если на верхние этажи планируется заносить крупногабаритные вещи, необходимо учесть это на этапе проектирования лестницы.
  • Металлические конструкции возводятся спустя 1-1,5 года после завершения строительства дома. Здание должно дать усадку, иначе есть риск деформации лестницы.

Все поворотные конструкции состоят из базовых элементов:

  • несущих компонентов (косоур, тетива или больца),
  • ступеней и площадок,
  • ограждающих элементов (перила, поручни, заполнение).

Все составляющие проектируются и конструируются с учетом требований безопасности дальнейшего использования конструкции.

Поворотные лестницы изготавливаются из дерева, металла, бетона. Конструкция с забежными ступенями вполне может быть сделана своими руками. Инструкцию по изготовлению такой лестницы вы можете найти на нашем сайте.

gidlestnic.ru

Лестница с поворотом на 90 градусов

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X – ширина проема лестницы
Y – высота проема
E – ширина лестницы
F – выступ ступеней
Z – толщина ступеней
C – количество всех ступеней
C1 – количество ступеней на нижнем марше
C2 – количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Лестницы с поворотом на 90 градусов: параметры и материалы. Изготовление деталей и монтаж конструкции

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

  • Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
  • Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
    И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
  • Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
  • Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
  • Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

  • S – ширина лестничного марша.
  • I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
  • B – ширина проступей.
  • R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки .

Совет!
Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

  • Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
  • Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
  • Ширина лестничного марша должна быть не менее 80 см.
  • Ширина забежной ступени на средней линии должна составлять не менее 20 см.
  • Высота ступени должна находиться в пределах 100 мм.
  • Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

  • Доска шириной не менее 50 мм.
  • Бруски толщиной не менее 40 мм.
  • Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.

На фото — установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

  1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
  2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
  3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
  4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!
Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

  1. При помощи винтов закрепляется на стене пристенный косоур.
  2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
  3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
  4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
  5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
  6. Следующим этапом является установка подступеней.
  7. В последнюю очередь монтируются балясины и перила.
  8. Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!
Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!
Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Вота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

Расчет лестницы с поворотом на 90 градусов

Онлайн калькулятор расчета деревянной лестницы с поворотом на 90° и площадкой

Деревянная лестница с поворотом на 90градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90°. Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Источники: http://www.zhitov.ru/lestnica3/, http://sdelai-lestnicu.ru/osobennosty/156-lestnicy-s-povorotom-na-90, http://zamer-doma.ru/raschet-lestnisy-s-povorotom/

lestnica-mpl.ru

с забежными ступенями из дерева своими руками, расчет

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени. Лестница с поворотом более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности. В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;

Проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

  • формула удобства: e — j = 12 см;
  • формула безопасности: e + j = 46 см;
  • формула шага: 2 j + e = 62 (60-64) см.

Если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо. Расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней.

Чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1.

Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7. Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  • прямая АС делит угловую ступень пополам;
  • две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°.

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур. В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней. Верхние концы косоуров закрепляем с помощью металлических уголков.

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине. Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками. Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени. Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы. Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру.

Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин. Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня. Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой. Одномаршевая лестница с забежными ступенями готова.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

  • Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот. Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
  • Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
  • Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип. Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку».

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены. Это важно помнить, если владельцы собираются изготавливать модель из ценных пород.

lestnitsygid.ru

инструкция по расчету и монтажу своими руками (фото и видео)

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

  • Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
  • Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
    И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
  • Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
  • Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
  • Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

  • S – ширина лестничного марша.
  • I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
  • B – ширина проступей.
  • R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

Совет!
Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

  • Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
  • Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
  • Ширина лестничного марша должна быть не менее 80 см.
  • Ширина забежной ступени на средней линии должна составлять не менее 20 см.
  • Высота ступени должна находиться в пределах 100 мм.
  • Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Материалы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

  • Дуб;
  • Бук;
  • Ясень.

Допускается также:

  • Сосна;
  • Лиственница;
  • Клен.

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

  • Доска шириной не менее 50 мм.
  • Бруски толщиной не менее 40 мм.
  • Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.
На фото – установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

  1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
  2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
  3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
  4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!
Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

  1. При помощи винтов закрепляется на стене пристенный косоур.
  2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
  3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
  4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
  5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
  6. Следующим этапом является установка подступеней.
  7. В последнюю очередь монтируются балясины и перила.
  8. Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!
Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!
Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Лестница «Лес-02»

Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

sdelai-lestnicu.ru

Лестница поворотная на 90 градусов – Лестница на второй этаж своими руками из дерева с поворотом на 90

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
