Установка стропил односкатной крыши —

Односкатная крыша своими руками

Односкатная крыша часто применяется при строительстве частных домов, беседок, бань и хозяйственных построек как наиболее простая, дешевая и легко возводимая конструкция кровли. Строительство односкатной крыши своими руками не требует особой квалификации и по силам любому начинающему строителю. Возведение односкатной крыши не требует применения тяжелой строительной техники и больших материальных затрат.

К достоинствам односкатной крыши относятся:

• Простота конструкции и небольшой вес;
• Экономичность, небольшое количество стройматериалов для выполнения крыши;
• Возможность возведения крыши с углом уклона от 3 до 45 градусов;
• Высокая способность противостоять снеговой и ветровой нагрузке в зависимости от угла уклона;
• Для односкатной крыши подходит большинство кровельных материалов, что позволяет воплотить любые дизайнерские решения;
• На односкатной крыше можно устроить площадку для отдыха или приема солнечных ванн.

Односкатная крыша имеет и недостатки:

• Под односкатной крышей невозможно устроить полноценный чердак или мансарду;
• В регионах с сильными ветрами требуется полноценное утепление односкатной крыши и подветренных стен;

При большой снеговой нагрузке на односкатной крыше с небольшим уклоном необходимо своевременно убирать снег, впрочем, этот недостаток легко решается правильным выбором кровельного покрытия.

Конструкция односкатной крыши

Односкатная крыша обычно состоит из стропильной системы, обрешетки, утеплителя, кровельного покрытия и внешней обшивки фронтонов и стен. В зависимости от типа здания стропильная система односкатной крыши может быть трех видов:

• Скользящая, применяемая в основном в бревенчатых домах. Такая конструкция позволяет исключить деформации при усадке сруба, достигающей 15% для новых домов. Скользящая стропильная система жестко закрепляется на мауэрлате верхней стены. На нижней стене стропила опираются на специальные приспособления, по которым при усадке сруба они скользят.
• Наслонные стропила используются обычно в кирпичных или блочных домах, не дающих большой усадки. Они опираются нижним концом на балки перекрытий, а в верхней части опорой им служит высокая стена или стойка, которая также упирается в балку перекрытий. Дополнительную жесткость конструкции стропил придают подкосы или дополнительные стойки.

Кроме того, односкатные крыши можно разделить на вентилируемые и невентилируемые. Невентилируемые крыши обычно имеют угол не более 5 градусов и требуют качественного утепления, гидро- и пароизоляции. Вентилируемые крыши могут иметь любой угол наклона, их особенностью является наличие свободного пространства между кровлей и перекрытием и вентиляционных отверстий с обеих сторон крыши или на фронтонах. Воздушный зазор позволяет улучшить условия отвода водяных паров от утеплителя, продлить срок службы конструкции.

Угол наклона односкатной крыши напрямую связан с используемым кровельным покрытием. Для мягкой кровли или рулонных материалов используют угол уклона до 10 градусов, при угле наклона от 10 до 20 градусов обычно используют профнастил с продольным профилем и высотой волны от 30 мм, шифер и ондулин можно класть при наклоне крыши от 20 градусов, а металлочерепицу – от 25 градусов. При расчете крыши необходимо учесть эту зависимость и делать выбор в соответствии с назначением крыши и выбранным покрытием.

Технология выполнения односкатной крыши

1. Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
2. Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.

Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.

Видео — крепление стропильной системы для односкатной крыши

Как поставить стропила односкатной крыши – правила расчета, установки и крепления

Одним из вариантов возведения оригинального и непохожего на соседние строение дома является конструкция с односкатной крышей. Ее сооружение отличается значительной простотой, что позволяет реализовать такую работу самостоятельно.

Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Как построить односкатную крышу

Добиться необходимого уклона односкатной крыши помогают перепады высоты параллельных стен дома. Одну из них делают выше, поэтому потребуется потратиться на дополнительный материал. Зато в результате стропильная конструкция получится простой и надежной, в особенности, если здание не очень широкое. Определяясь, какие стропила нужны для односкатной крыши, в учет важно взять прочность стен. Если они обладают достаточной несущей способностью, в качестве упора для стропил односкатной крыши используется закрепленный к стене мауэрлат.

Для достижения большей равномерности нагрузки для армирования верхнего ряда стеновой укладки используется продольная арматура (речь идет о кирпичных или бетонных блоковых стенах). Если же стены были сооружены из легкого бетона, известняка или ракушечника, над верхним рядом обустраивают армопояс. Деревянные и каркасные дома имеют последний венец или верхнюю обвязку, которые заменяют мауэрлат.

Если стены сооружены из непрочного материала, значительная часть нагрузки нужно перенести на перекрытие. Для этого монтируются стойки шагом в 1 м, поверх которых размещают прогоны. Их делают из длинных брусков, проходящих вдоль постройки. Они позволяют решить вопрос, как установить стропила на односкатную крышу поверх стен слабой прочности. Заливая армопояс или обустраивая последний ряд, обычно для крепления мауэрлата на стены применяют шпильки. Шаг их установки – 80-100 мм. Деревянные дома без армопояса лишены возможности применения шпилек.

Выходят из подобной ситуации благодаря штифтам, имеющим головки в виде шестигранника. Под каждый такой штифт потребуется просверлить отдельное отверстие в мауэрлате. Оно должно уступать диаметру штифта пару миллиметров, чтобы добиться жесткой фиксации при забивании металлического стержня. Для затягивания крепления стропил односкатной крыши к стене потребуется подходящий по размеру шестигранный ключ.

Особенности стропильной конструкции односкатной крыши

Перед тем, как класть стропила на односкатную крышу, необходимо ознакомиться с особенностями ее конструкции. Чаще всего таким образом оснащаются различные дополнительные постройки – сараи, гаражи, летние кухни. Благодаря небольшим размерам на таких зданиях можно не применять мощные балки. А тех, что используются, потребуется не очень много. Если строение имеет ширину не более 6 м, стропильные системы конструкции односкатной крыши не оснащаются усиливающими деталями.

В центральных регионах страны пролеты до 5,5 м оформляются балками 50-150 мм, до 4 м – 50-100 мм. Однако лучше проводить расчет снеговой и ветровой нагрузки, учитывая особенности конкретной местности. Если между стенами имеется расстояние не более 4,5 м, для односкатной крыши будет достаточно пары закрепленных на стены брусков мауэрлата, упором для которого в этом случае служат стропильные ноги. Для этой конструкции характерна значительная простота и надежность.

Если пролет имеет ширину в разрезе 4,5-6 м, не обойтись без лежня: им оснащают более высокую стену, по уровню перекрытия. Также используют подстропильную ногу, упирающуюся в балку в центральной зоне. На степень ее уклона влияет отдаленность стен и уровень лежня. Здания шире 6 м требуют решения задачи, как усилить стропила односкатной крыши.

Для этого обычно применяются более сложные стропильные конструкции. Оптимальным вариантом является добавление внутрь дома дополнительной несущей стены, которая будет служить опорой для стоек. В целом дома шириной до 12 метров оснащаются простыми фермами, что позволяет не особо увеличивать уровень расходов.

Как поставить фермы односкатной крыши на зданиях шириной до 6 м

Системы на зданиях шириной более 12 м усложняются увеличением числа подстропильных ног. При этом, чтобы изготовить балку длиной свыше 6 м, приходится идти на дополнительные траты. Если речь идет только об увеличении на ширину свесов, балки можно дорастить по краям с помощью кобылок (речь идет о кусках балок идентичного размера, скрепленных с балкой). Для бокового крепления используется пара деревянных накладок.

Могут также отличаться способы крепления стропил к мауэрлату односкатной крыши. Планируя крепление стропил односкатной крыши, нужно выбрать наиболее подходящий вариант в конкретно взятом случае. Стропильная нога оснащается вырезом, выполняющего роль упора бруса в мауэрлат. Для убыстрения оснащения каждой стропильной ноги идентичной посадкой можно изготовить шаблон по первому вырезу. Для этих целей сгодится толстая фанера. Это позволяет проводить запиливание всех остальных стропил непосредственно перед монтажом.

Подобные способы крепления называют жесткими – их обычно применяют на зданиях с малой усадкой. Деревянные дома потребуют другого подхода, как поставить стропила на односкатную крышу, так как из-за усадок или поднятий может произойти перекос. Как результат, появляется реальная угроза разрыва для кровель жесткого крепления.

Поэтому, сооружая односкатную или любую другую кровлю на деревянной постройке, применяют для соединения стропил и мауэрлата крепления скользящего типа. Они имеют вид уголков, закрепленных на мауэрлат. С ними в подвижной связке находятся металлические пластины, соединенные со стропильной ногой. Подобные скользячки имеются по две штуки на каждой стропиле.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Вне зависимости от используемого материала, при угле уклона кровли менее 12 градусов его стыки дополнительно усиливаются гидроизоляцией. Для этих целей обычно используется жидкое гидрофобное вещество: это может быть битумная мастика или кровельный герметик.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника. При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

Как установить стропила на доме из газобетона — правила крепления

Проект в данном случае не изготовлялся — за ориентир брались фотографии. В качестве финишной отделки газобетонных стен использовалась штукатурка. Крышу оформили фальцевым покрытием, ориентируясь на его надежность, простоту монтажа и дешевизну. Чтобы установить мауэрлат на газобетон, поверх готовых стен была осуществлена заливка армопояса, оснащенного шпилькам с шагом в 1 м. После его застывания с помощью битумной мастики был уложен гидроизолирующий материал «Гидроизол». На гидроизоляцию установлен мауэрлат из бруса 150х150 мм.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик. Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм. Кровельные свесы подшивались таким же образом, как и основная поверхность.

Как поставить стропила односкатной крыши – правила расчета, установки и крепления

Одним из вариантов возведения оригинального и непохожего на соседние строение дома является конструкция с односкатной крышей. Ее сооружение отличается значительной простотой, что позволяет реализовать такую работу самостоятельно.

Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Как построить односкатную крышу

Добиться необходимого уклона односкатной крыши помогают перепады высоты параллельных стен дома. Одну из них делают выше, поэтому потребуется потратиться на дополнительный материал. Зато в результате стропильная конструкция получится простой и надежной, в особенности, если здание не очень широкое. Определяясь, какие стропила нужны для односкатной крыши, в учет важно взять прочность стен. Если они обладают достаточной несущей способностью, в качестве упора для стропил односкатной крыши используется закрепленный к стене мауэрлат.

Для достижения большей равномерности нагрузки для армирования верхнего ряда стеновой укладки используется продольная арматура (речь идет о кирпичных или бетонных блоковых стенах). Если же стены были сооружены из легкого бетона, известняка или ракушечника, над верхним рядом обустраивают армопояс. Деревянные и каркасные дома имеют последний венец или верхнюю обвязку, которые заменяют мауэрлат.

Если стены сооружены из непрочного материала, значительная часть нагрузки нужно перенести на перекрытие. Для этого монтируются стойки шагом в 1 м, поверх которых размещают прогоны. Их делают из длинных брусков, проходящих вдоль постройки. Они позволяют решить вопрос, как установить стропила на односкатную крышу поверх стен слабой прочности. Заливая армопояс или обустраивая последний ряд, обычно для крепления мауэрлата на стены применяют шпильки. Шаг их установки – 80-100 мм. Деревянные дома без армопояса лишены возможности применения шпилек.

Выходят из подобной ситуации благодаря штифтам, имеющим головки в виде шестигранника. Под каждый такой штифт потребуется просверлить отдельное отверстие в мауэрлате. Оно должно уступать диаметру штифта пару миллиметров, чтобы добиться жесткой фиксации при забивании металлического стержня. Для затягивания крепления стропил односкатной крыши к стене потребуется подходящий по размеру шестигранный ключ.

Особенности стропильной конструкции односкатной крыши

Перед тем, как класть стропила на односкатную крышу, необходимо ознакомиться с особенностями ее конструкции. Чаще всего таким образом оснащаются различные дополнительные постройки – сараи, гаражи, летние кухни. Благодаря небольшим размерам на таких зданиях можно не применять мощные балки. А тех, что используются, потребуется не очень много. Если строение имеет ширину не более 6 м, стропильные системы конструкции односкатной крыши не оснащаются усиливающими деталями.

В центральных регионах страны пролеты до 5,5 м оформляются балками 50-150 мм, до 4 м – 50-100 мм. Однако лучше проводить расчет снеговой и ветровой нагрузки, учитывая особенности конкретной местности. Если между стенами имеется расстояние не более 4,5 м, для односкатной крыши будет достаточно пары закрепленных на стены брусков мауэрлата, упором для которого в этом случае служат стропильные ноги. Для этой конструкции характерна значительная простота и надежность.

Если пролет имеет ширину в разрезе 4,5-6 м, не обойтись без лежня: им оснащают более высокую стену, по уровню перекрытия. Также используют подстропильную ногу, упирающуюся в балку в центральной зоне. На степень ее уклона влияет отдаленность стен и уровень лежня. Здания шире 6 м требуют решения задачи, как усилить стропила односкатной крыши.

Для этого обычно применяются более сложные стропильные конструкции. Оптимальным вариантом является добавление внутрь дома дополнительной несущей стены, которая будет служить опорой для стоек. В целом дома шириной до 12 метров оснащаются простыми фермами, что позволяет не особо увеличивать уровень расходов.

Как поставить фермы односкатной крыши на зданиях шириной до 6 м

Системы на зданиях шириной более 12 м усложняются увеличением числа подстропильных ног. При этом, чтобы изготовить балку длиной свыше 6 м, приходится идти на дополнительные траты. Если речь идет только об увеличении на ширину свесов, балки можно дорастить по краям с помощью кобылок (речь идет о кусках балок идентичного размера, скрепленных с балкой). Для бокового крепления используется пара деревянных накладок.

Могут также отличаться способы крепления стропил к мауэрлату односкатной крыши. Планируя крепление стропил односкатной крыши, нужно выбрать наиболее подходящий вариант в конкретно взятом случае. Стропильная нога оснащается вырезом, выполняющего роль упора бруса в мауэрлат. Для убыстрения оснащения каждой стропильной ноги идентичной посадкой можно изготовить шаблон по первому вырезу. Для этих целей сгодится толстая фанера. Это позволяет проводить запиливание всех остальных стропил непосредственно перед монтажом.

Подобные способы крепления называют жесткими – их обычно применяют на зданиях с малой усадкой. Деревянные дома потребуют другого подхода, как поставить стропила на односкатную крышу, так как из-за усадок или поднятий может произойти перекос. Как результат, появляется реальная угроза разрыва для кровель жесткого крепления.

Поэтому, сооружая односкатную или любую другую кровлю на деревянной постройке, применяют для соединения стропил и мауэрлата крепления скользящего типа. Они имеют вид уголков, закрепленных на мауэрлат. С ними в подвижной связке находятся металлические пластины, соединенные со стропильной ногой. Подобные скользячки имеются по две штуки на каждой стропиле.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Вне зависимости от используемого материала, при угле уклона кровли менее 12 градусов его стыки дополнительно усиливаются гидроизоляцией. Для этих целей обычно используется жидкое гидрофобное вещество: это может быть битумная мастика или кровельный герметик.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника. При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

Как установить стропила на доме из газобетона — правила крепления

Проект в данном случае не изготовлялся — за ориентир брались фотографии. В качестве финишной отделки газобетонных стен использовалась штукатурка. Крышу оформили фальцевым покрытием, ориентируясь на его надежность, простоту монтажа и дешевизну. Чтобы установить мауэрлат на газобетон, поверх готовых стен была осуществлена заливка армопояса, оснащенного шпилькам с шагом в 1 м. После его застывания с помощью битумной мастики был уложен гидроизолирующий материал «Гидроизол». На гидроизоляцию установлен мауэрлат из бруса 150х150 мм.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик. Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм. Кровельные свесы подшивались таким же образом, как и основная поверхность.

Как правильно крепить стропила на односкатной крыше?

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

• При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
• Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
• Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
• Маленький вес по сравнению с другими видами кровли.
• Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
• Строительство односкатной крыши самое экономичное и не требует много времени.
• В такой конструкции вода скатывается только на 1 сторону.
• Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

• При маленьком угле наклона площадь чердачного помещения минимальна.
• Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

• При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
• Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
• При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
• Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
• При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

• Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
• Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

• До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
• 3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
• 9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
• 10-17 градусов – можно стелить волнистый шифер усиленного профиля.
• 11-20 градусов – мягкая битумная черепица.
• 14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
• 27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

• Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
• Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

• Наклона ската.
• Веса стропил.
• Длина узлов примыкания кровли со стеной.
• Материала крыши.
• Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

• Для стропил из бруса шаг составляет от 1.5-2 метра.
• При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
• Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

• Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
• Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
• Учитывать нахлест при расчете материалов.
• Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

• С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
• Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
• Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
• Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
• С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
• Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
• Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Как поставить стропила односкатной крыши – правила расчета, установки и крепления

Одним из вариантов возведения оригинального и непохожего на соседние строение дома является конструкция с односкатной крышей. Ее сооружение отличается значительной простотой, что позволяет реализовать такую работу самостоятельно.

Сильные и слабые стороны

Построить односкатную крышу довольно несложно, особенно, если здание имеет небольшую ширину. Однако такие конструкции и по сей день встречаются не так часто в нашей стране, ведь двухскатные и четырехскатные крыши более привычны для отечественного обывателя. Дополнительным препятствием выступает поиск подходящего под наши климатические особенности проекта. Что касается разработок для западного потребителя, то несмотря на их многочисленность, важно учитывать то факт, что тамошний климат гораздо мягче нашего. Чаще всего это выражено в большой площади остекления. Поиск специалиста, способного адаптировать приглянувшийся проект под наши условия является непростой задачей.

Некоторые смущаются неровностью потолков на отдельных участках конструкции. Однако, приложив несколько больше усилий для их оформление, в результате можно получить совершенно оригинальную отделку. Поиск квалифицированного дизайнера может занять некоторое время, но игра, как говорится, стоит свеч. Существует простой вариант с выравниванием перекрытия, когда образовавшееся подкровельное пространство используется в технических целях. Это позволяет переместить складское помещение из цоколя под крышу, подальше от грунтовых вод.

На этом основные недостатки односкатной крыши заканчиваются. Что касается невозможности рассмотреть с земли кровельный материал, то это скорее сильная, чем слабая, сторона. На ровной местности, без значительных ландшафтных перепадов, для покрытия кровли можно избрать простой, но надежный вариант, не особо переживая о его внешнем виде.

Учитывая значительную площадь такой крыши, важно добиться, чтобы она издавала как можно меньше шума во время дождя. Довольно распространенным решением является применение фальцевой кровли, для которой характерна герметичность и малошумность. Еще одним популярным вариантом покрытия односкатной крыши выступает мягкий наплавляемый материал: уровень звукоизоляции здесь еще выше, а срок службы – на порядок длиннее.

Как построить односкатную крышу

Добиться необходимого уклона односкатной крыши помогают перепады высоты параллельных стен дома. Одну из них делают выше, поэтому потребуется потратиться на дополнительный материал. Зато в результате стропильная конструкция получится простой и надежной, в особенности, если здание не очень широкое. Определяясь, какие стропила нужны для односкатной крыши, в учет важно взять прочность стен. Если они обладают достаточной несущей способностью, в качестве упора для стропил односкатной крыши используется закрепленный к стене мауэрлат.

Для достижения большей равномерности нагрузки для армирования верхнего ряда стеновой укладки используется продольная арматура (речь идет о кирпичных или бетонных блоковых стенах). Если же стены были сооружены из легкого бетона, известняка или ракушечника, над верхним рядом обустраивают армопояс. Деревянные и каркасные дома имеют последний венец или верхнюю обвязку, которые заменяют мауэрлат.

Если стены сооружены из непрочного материала, значительная часть нагрузки нужно перенести на перекрытие. Для этого монтируются стойки шагом в 1 м, поверх которых размещают прогоны. Их делают из длинных брусков, проходящих вдоль постройки. Они позволяют решить вопрос, как установить стропила на односкатную крышу поверх стен слабой прочности. Заливая армопояс или обустраивая последний ряд, обычно для крепления мауэрлата на стены применяют шпильки. Шаг их установки – 80-100 мм. Деревянные дома без армопояса лишены возможности применения шпилек.

Выходят из подобной ситуации благодаря штифтам, имеющим головки в виде шестигранника. Под каждый такой штифт потребуется просверлить отдельное отверстие в мауэрлате. Оно должно уступать диаметру штифта пару миллиметров, чтобы добиться жесткой фиксации при забивании металлического стержня. Для затягивания крепления стропил односкатной крыши к стене потребуется подходящий по размеру шестигранный ключ.

Особенности стропильной конструкции односкатной крыши

Перед тем, как класть стропила на односкатную крышу, необходимо ознакомиться с особенностями ее конструкции. Чаще всего таким образом оснащаются различные дополнительные постройки – сараи, гаражи, летние кухни. Благодаря небольшим размерам на таких зданиях можно не применять мощные балки. А тех, что используются, потребуется не очень много. Если строение имеет ширину не более 6 м, стропильные системы конструкции односкатной крыши не оснащаются усиливающими деталями.

В центральных регионах страны пролеты до 5,5 м оформляются балками 50-150 мм, до 4 м – 50-100 мм. Однако лучше проводить расчет снеговой и ветровой нагрузки, учитывая особенности конкретной местности. Если между стенами имеется расстояние не более 4,5 м, для односкатной крыши будет достаточно пары закрепленных на стены брусков мауэрлата, упором для которого в этом случае служат стропильные ноги. Для этой конструкции характерна значительная простота и надежность.

Если пролет имеет ширину в разрезе 4,5-6 м, не обойтись без лежня: им оснащают более высокую стену, по уровню перекрытия. Также используют подстропильную ногу, упирающуюся в балку в центральной зоне. На степень ее уклона влияет отдаленность стен и уровень лежня. Здания шире 6 м требуют решения задачи, как усилить стропила односкатной крыши.

Для этого обычно применяются более сложные стропильные конструкции. Оптимальным вариантом является добавление внутрь дома дополнительной несущей стены, которая будет служить опорой для стоек. В целом дома шириной до 12 метров оснащаются простыми фермами, что позволяет не особо увеличивать уровень расходов.

Как поставить фермы односкатной крыши на зданиях шириной до 6 м

Системы на зданиях шириной более 12 м усложняются увеличением числа подстропильных ног. При этом, чтобы изготовить балку длиной свыше 6 м, приходится идти на дополнительные траты. Если речь идет только об увеличении на ширину свесов, балки можно дорастить по краям с помощью кобылок (речь идет о кусках балок идентичного размера, скрепленных с балкой). Для бокового крепления используется пара деревянных накладок.

Могут также отличаться способы крепления стропил к мауэрлату односкатной крыши. Планируя крепление стропил односкатной крыши, нужно выбрать наиболее подходящий вариант в конкретно взятом случае. Стропильная нога оснащается вырезом, выполняющего роль упора бруса в мауэрлат. Для убыстрения оснащения каждой стропильной ноги идентичной посадкой можно изготовить шаблон по первому вырезу. Для этих целей сгодится толстая фанера. Это позволяет проводить запиливание всех остальных стропил непосредственно перед монтажом.

Подобные способы крепления называют жесткими – их обычно применяют на зданиях с малой усадкой. Деревянные дома потребуют другого подхода, как поставить стропила на односкатную крышу, так как из-за усадок или поднятий может произойти перекос. Как результат, появляется реальная угроза разрыва для кровель жесткого крепления.

Поэтому, сооружая односкатную или любую другую кровлю на деревянной постройке, применяют для соединения стропил и мауэрлата крепления скользящего типа. Они имеют вид уголков, закрепленных на мауэрлат. С ними в подвижной связке находятся металлические пластины, соединенные со стропильной ногой. Подобные скользячки имеются по две штуки на каждой стропиле.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Вне зависимости от используемого материала, при угле уклона кровли менее 12 градусов его стыки дополнительно усиливаются гидроизоляцией. Для этих целей обычно используется жидкое гидрофобное вещество: это может быть битумная мастика или кровельный герметик.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника. При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

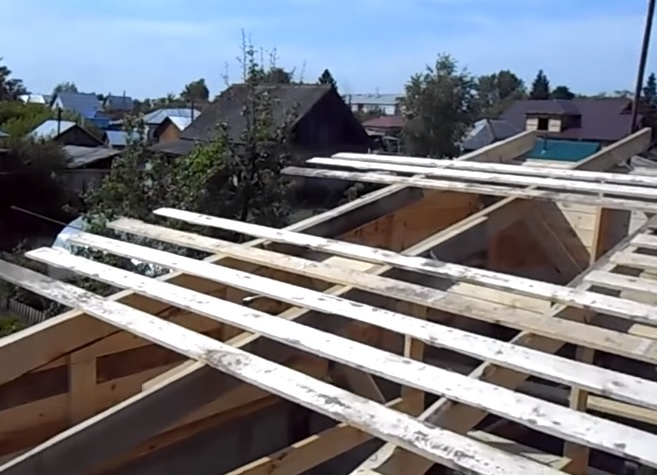

Как установить стропила на доме из газобетона — правила крепления

Проект в данном случае не изготовлялся — за ориентир брались фотографии. В качестве финишной отделки газобетонных стен использовалась штукатурка. Крышу оформили фальцевым покрытием, ориентируясь на его надежность, простоту монтажа и дешевизну. Чтобы установить мауэрлат на газобетон, поверх готовых стен была осуществлена заливка армопояса, оснащенного шпилькам с шагом в 1 м. После его застывания с помощью битумной мастики был уложен гидроизолирующий материал «Гидроизол». На гидроизоляцию установлен мауэрлат из бруса 150х150 мм.

Вначале брус положили поверх шпилек, и методом простукивания по верху молотком разметили их расположения. Высверлив эти места дрелью, брус посадили на шпильки. По причине значительного размера пролета были применены подпорки, с последующей укладкой на них прогона для поддержки стропильных ног. Кровля имеет ширину 12 м, куда учтен вынос в 1,2 м по лицевой стороне.

Для изготовления стропил провели сращивание двух досок 200х50 мм. Для обвязки стропил использовались гвозди, забитые в шахматном порядке. Срощенные участки разнесли на дистанцию 60 и более см. Надежность изготовленной таким образом балки превзошла цельную конструкцию. Так как выставить стропила на односкатную крышу довольно несложно, на эту процедуру не ушло много времени.

Пирог односкатной крыши в этом случае состоит из пароизоляции, каменной ваты, вентиляционного зазора, гидроизоляции, кровельной облицовки. Для этих целей был выбран темно-серый пурал. Вначале уложили защитную паропроницаемую мембрану «Тайвек Солид», хорошо защищающую от воды и ветра. Сверху мембрану оснастили планками для сооружения обрешетки под фальцевую кровлю. Шаг между досками каркаса был выбран, как 25 мм.

Нижний фронтон оснащен крюками под водосточную систему: их разместили так, чтобы обеспечить сток воды в обе стороны. Для заноса металлических листов на кровлю был сооружен временный мостик. Во время монтажа оцинкованной стали (пурала) было важно предусмотреть наличие температурного расширения материала. Поэтому в качестве крепежей на обрешетку были применены подвижные кляммеры, со свободой перемещения 15-20 мм. Кровельные свесы подшивались таким же образом, как и основная поверхность.

Каркас крыши 101 — Extreme How To

Обрамление крыш — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий.Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или непрерывную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролёт, прогон, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

• Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы разместить стропило на стеновой плите.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших неровностей вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез по ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в обрамлении фронтона используются вертикальные стойки, или «блокировка», которые размещаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Каркас крыши не должен быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, садового сарая.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные стяжки воротника.

Рекомендуемые статьи

Как построить сарай с наклонной крышей [Пошаговое руководство]

Сначала готовый сарай со скатной крышей.Наклонная крыша также известна как скиллион, навес или навес . Это односкатная крыша, которую можно представить как половину скатной крыши.

Когда я переезжал в свой новый дом, я знал, что не смогу забрать свой сарай с собой. Это была моя первая! Это был красавец 6х8 с двускатной крышей и двойной дверью. На это у меня ушло почти 6 месяцев (тьфу). Я был опустошен!

Чтобы восполнить свою потерю, я утешил себя осознанием того, что мне нужно построить новое хранилище для всех моих вещей.У меня накопился снегоочиститель, газонокосилка, генератор и многое другое. Это будет мой второй сарай за 2 года. Мой новый ребенок!

В этом посте я расскажу вам, как построить мой новый сарай с нуля.

Как построить сарай с наклонной крышей: шаг за шагом

Когда я начал думать о своем новом сарае, я задумался о своих потребностях. Я решил построить сарай побольше и больше места. Мне не пришлось бы перемещать газонокосилку, чтобы добраться до лестницы, или снегоочиститель, чтобы выкопать генератор.У меня даже было бы место для хранения стройматериалов вместо гаража.

Я спланировал свои требования; Я не хотел никаких модных черт и слуховых окон. Хотелось чего-нибудь практичного. Думая о своем другом сарае, я составил список:

Крыша :

• Из-за климата и большого количества снега требовался больший уклон.
• Что-то простое и практичное, что я мог бы построить самостоятельно.
• Простота монтажа кровельных материалов.

Фонд :

• Я не хотел, чтобы мой сарай стоял на земле.
• Поднятый означает суше и прослужит дольше.

Сайдинг :

• Простая и дешевая установка.

Моим первым шагом было поискать некоторые ответы в местных строительных нормах и правилах:

• Мне нужно разрешение на строительство?
• Какой сарай самого большого размера я могу построить без разрешения и с ним?
• Есть ли ограничения на строительные материалы?
• Есть неудачи?
• Есть ли максимальная высота сарая?
• Есть требования к ширине двери?

Затем я проверил в местных коммунальных службах, чтобы убедиться, что мой сарай не помешает их работе.На всякий случай я также проверил в своей соседской ассоциации, есть ли у них какие-либо ограничения.

Согласно правилам моего города, я мог построить сарай размером до 10 × 14 без разрешения на строительство . Я написал по электронной почте в местный строительный департамент, чтобы узнать, как они измеряют размер сарая; по внешнему периметру фундамента или выступу крыши.

Они ответили быстро и вежливо. Они подтвердили, что мне не нужны разрешения, и предоставили другую полезную информацию.Размер сарая будет , рассчитанный по площади основания . Кроме того, максимальная высота сарая, измеренная от уровня земли до самого высокого пика крыши, составляет 14 футов и никогда не должна превышать высоту дома.

Постановлением разрешено строительство навеса в боковом дворе, на заднем дворе или на заднем дворе; но никогда над септическим полем. В их ответ также был включен список одобренных материалов для наружного сайдинга, которые были полезны.

Вот моя установка: я рассмотрел, что мне нужно, чтобы поместиться в сарае сегодня, рассмотрел несколько пожеланий на будущее, посмотрел на свой бюджет и придумал размер. Я видел много сараев, но после некоторых исследований у меня в голове возникли некоторые конкретные идеи; Я придумал свой стиль сарая.

Размер

Я решил воспользоваться всеми правилами и построить сарай 10 x 14 .

Сарай

Хотел простую крышу . Мне не нужны гребни или впадины, которые требуют много работы и могут протекать. Я остановился на с наклонной крышей . Она похожа на односкатную или односкатную крышу, или на клесторную крышу, но имеет одно видимое отличие. У него больший уклон. По сути, наклонная крыша — это плоская крыша, высоко наклоненная одним краем для создания очень крутого склона.

Преимущества:

• Строить значительно дешевле, чем двускатную или многоскатную крышу, поскольку в крыше меньше материала.
• Нет утечек в гребнях или впадинах.
• Быстрее и проще в сборке. Никаких сложных углов или разрезов.
• Более высокая стена с одной стороны для лестниц или кладовых.
• Свободное пространство на крыше без ферм и стропил.
• Быстро проливает дождь и снег.

Недостатки:

• Преобразование односкатной крыши в многоскатную крышу дорого, так как все стены должны быть одинаковой высоты.
• Снег может скапливаться у нижней стены крыши и вызывать сырость или гниение стены.
• Быстрый сток дождя или снега может вызвать эрозию почвы за навесом.

Следующий шаг — самая важная часть: найти лучшее место для моего сарая.

Строительные нормы и правила требуют, чтобы сарай располагался на расстоянии не менее 5 футов от границы участка, 5 футов от дома и 5 футов от любых других зданий.

Я решил поставить свой сарай на 7 футов от забора вместе с соседом.Это скроет их сарай и даст деревьям возможность расти. Это также поместило сарай ближе к моей подъездной дорожке, что упростило бы запуск моего снегоочистителя.

Как только я определился с местом для своего сарая, я очистил территорию от почвопокровного покрова. Я добавил по 2 фута с каждой стороны периметра сарая и забил деревянные колья по углам, чтобы получить нужную мне площадь. Я удалил дерн и верхний слой почвы, а затем слегка утрамбовал участок, чтобы утрамбовать рыхлый грунт.

Одно из важных решений при строительстве сарая — фундамент. Он обеспечивает плоское, ровное и устойчивое основание, на котором можно построить сарай. Фундамент также помогает удерживать сарай от земли, предотвращая сырость и гниение.

Я решил использовать бетонных блоков настила , как в моем первом сарае. Я использовал регулируемые стальные опоры 4 × 4 , которые вставляются в блоки настила, чтобы упростить выравнивание.Я нашел их в продаже в моем местном магазине товаров для дома, но вы можете найти аналогичные подставки для колод на Amazon.

Почему я выбираю именно этот тип фундамента?

• Легко построить стабильное основание для сарая
• Недорогое основание даже с подготовкой грунта и гравием.
• Сарай находится над землей, что позволяет проветрить под ним и очистить хранилище на гравии.
• Главное преимущество, очень легко выровнять базу во время строительства.Кроме того, если земля оседает и какой-либо из блоков опускается, стальные опоры настила облегчают повторное выравнивание.

Вот план фундамента

Я использовал 24 блока настила и 24 регулируемые опоры настила 4 × 4. Я хотел убедиться, что пол не провисает… никогда! Я мог почти хранить танк в своем сарае !

Если бы я сделал это снова , я бы вдвое уменьшил количество блоков и опор и добавил оцинкованные балочные подвесы для блокировки, чтобы добавить структурной жесткости каркасу пола.Общая и линейная нагрузка для № 2 класса 2 × 6 на 4-дюймовом пролете составляет 303 фунта на погонный фут.

Это отличный фундамент для навесов для мотоциклов или навесов с тяжелой техникой, например, газонного трактора, но для моих нужд это было излишним.

Когда у меня были блоки настила и регулируемые опоры 4 × 4, мне нужно было встроить опоры в блоки. Используя бетонную смесь и следуя пошаговой инструкции, я закрепил опоры в блоках.

Вот шаги:

Рисунок 1: Очистите блоки для террасы от любого рыхлого материала.
Изображение 2: Очистите регулируемую опору 4X4 от масла или жира.
Рисунок 3: Снимите опору.

Изображение 4: Вот как я выбрал установку опор.
Изображение 5: При такой установке опор будет больше жесткости и большей поддержки.
Picture 6: Чтобы бетон не попал в колонну с болтами, я заклеил ее скотчем.

Изображение 7 и 8: Смочите бетонный блок для лучшего соединения с новым бетоном.Заполните отверстие и прорези в блоке настила, затем вставьте заклеенный конец опоры 4 × 4 в отверстие в бетонном блоке.

Изображение 9: Убедитесь, что опорная плита наклонена так, чтобы она опиралась на бетонный блок, а также на новый бетон. Уберите беспорядок и разгладьте свежий бетон. Теперь позвольте бетону застыть.

Я рекомендую выложить все блоки вместе и проделать один и тот же шаг с каждым блоком, прежде чем переходить к следующему шагу.

Пока блоки застывают, положите садовую ткань и разложите слой гравия уровня .

Я выложил блоки настила по плану, чтобы они совпадали с конструкцией пола. Выровняли блоки и использовали регулируемые опоры для выравнивания конструкции пола.

Связано: Как построить навес с блоками
