Крыльцо на винтовых сваях

Содержание

• Как правильно выйти из положения
• Как собрать крыльцо на винтовых сваях
  • Что собой представляют винтовые сваи и как их используют
  • Этапы постройки крыльца на винтовых сваях
  • Недостатки применения винтовых свай
• Заключение

Практически всегда с покупкой дома новый хозяин по тем или иным причинам стремится переделать вход в дом. Чаще всего вопрос о полной реконструкции крыльца становится остро, если дом обладает капитальным фундаментом, и размеров свободного пространства под крылечным навесом явно не хватает, или есть сомнения в прочности старой конструкции лестницы и входной площадки крыльца.

Как правильно выйти из положения

Зачастую хороший загородный дом всегда строился с большой открытой летней террасой, соединенной с входом и лестницей под одним большим навесом. Чем ближе грунтовые воды к поверхности, тем жестче и шире выполнялся ленточный фундамент с большим количеством дренажных отводов и обстоятельной гидроизоляцией. Опорой для крыльца дома в такой конструкции зачастую служили мощные консольные балки с вылетом не менее метра за пределы фундамента.

Если задаться целью и расширить своими руками существующее или пристроить новое, более широкое крыльцо, неизбежно встанет вопрос — как сформировать опоры под каркас крыльца. Решить проблему крыльца можно с помощью старых и новых методов:

• Забетонировать новый коробчатый фундамент крыльца с непосредственным примыканием к основной опорной ленте дома;
• Забетонировать деревянные опоры на глубину промерзания земли с дополнительными горизонтальными связками из дерева, опирающимися за щебеночную подушку в грунте;
• Использовать винтовые сваи с заделкой места выхода опоры из земли в бетонную манжету.

Важно! Винтовые свайные конструкции способны свободно выдерживать нагрузку от веса одноэтажного дома на самом сложном рельефе местности. При этом не потребуется применение гидроизоляции или водоотведения.

Все три способа реально можно использовать, но в каждом случае есть свои особенности и недостатки. В первом случае значительно увеличивается давление на грунт в непосредственной близости к фундаменту дома. В результате резко поднимается уровень вод, и возможно проседание основного фундаментного пояса, как следствие, в доме появятся трещины. Во втором случае деревянные опоры или сваи под крыльцо могут прекрасно удерживать легкую конструкцию крыльца, особенно если она выполнена из дерева. Для более тяжелых построек потребуется прочная винтовая свайная конструкция из оцинкованной стали. Обычно свайные трубы бьют на расстоянии, равном полуторной длине самой опоры.

Как собрать крыльцо на винтовых сваях

Многолетний опыт использования винтовых свайных трубчатых опор подтверждает высокую степень устойчивости опор на грунтах, изобилующими «водяными карманами» на глубине промерзания почвы. Вес самого большого и массивного крыльца легко можно будет опереть на стальной каркас, опирающийся на винтовые сваи. Каждая из таких опорных свайных точек сможет выдержать нагрузку не менее трех тонн. Количество винтовых опор в данном случае определяется размерами крыльца и весом всей конструкции постройки.

Что собой представляют винтовые сваи и как их используют

Винтовые сваи представляют собой длинные стальные трубы с наконечником специальной формы. Чаще всего это конусный наконечник с коротким режущим краем в виде шнека. При вращении шнековая поверхность вырезает и выдавливает грунт по периферийной поверхности сваи. Для глинистых и песчаных почв параллельно происходит уплотнение и выдавливание грунта в точке контакта с металлом. Глубина внедрения винтовых труб зависит от характера грунта, но редко превышает метр. Правильному использованию винтовой свайной конструкции поможет информация на видео

Большинство специалистов считают оправданным использование винтовых опор для крыльца по ряду причин:

1. Сборка фундамента на трубах выполняется в течение рекордно короткого времени, без предварительной подготовки и планировки земляной поверхности;
2. Стоимость работ по сборке основы для дома или крыльца существенно меньше аналогичных вариантов с использованием бетонного фундамента;
3. Установку винтовых свайных конструкций вполне реально выполнить своими руками без существенного снижения качества. Для этого можно воспользоваться специальным станком или ручным приспособлением, изготовленным из промышленного редуктора;
4. Винтовые сваи можно беспрепятственно ввинчивать даже в непосредственной близости к фундаменту дома, чего не рекомендуется делать с любыми другими опорами.

При вворачивании сваи шнековая насадка уплотняет перед собой часть породы, и после завершения работ эта часть грунта служит основной частью поверхности, на которую опирается стальная опора.

Если в процессе бурения винтовая свая натыкается на каменистую жилу или что хуже – насыщенный водой слой песка или глины, процесс установки сваи останавливают. В первом случае сваю могут обрезать под требуемый размер оголовка, если было ввернуто более половины тела опоры. Во втором случае сваю или закачивают бетонной смесью, или извлекают. Такую винтовую опору нельзя использовать для фундамента дома, но вполне возможно применить в качестве опоры для каркаса крыльца дома.

После вворачивания всех винтовых свай оголовники, с помощью которых, собственно, и передавалось усилие от бурильного станка или приспособления на штангу сваи, обрезаются по одному уровню общего стального каркаса. Иногда вместо опорных площадок на сваю устанавливают винтовые домкраты. В этом случае можно точно по горизонту выставить уровень стального опорного каркаса.

Этапы постройки крыльца на винтовых сваях

В таком варианте построить крыльцо можно будет в три этапа:

1. Разметка опорной поверхности, ввертывание в грунт винтовых свай. Для стандартного крылечка террасного типа 3х1,5м будет достаточно четырех-шести винтовых опорных свай;
2. На винтовых опорах сваркой собирается стальной опорный каркас из швеллера или тавра. Эту процедуру чаще называют обвязкой. Если крыльцо изготавливается из легкого материала, каркас можно изготовить своими руками из бруса лиственницы или дуба;

3. На сваренный или сбитый каркас настилаются короб, образованный лежнем – продольной деревянной балкой, и полулаги – поперечные балки из бруса. К каркасу короб крепится с помощью длинных оцинкованных болтов. Поверхность короба своими руками зашивают доской и укладывают теплоизоляцию, если крыльцо, опирающееся на винтовые сваи, предполагается сделать тамбурного типа, для открытых террасных конструкций утепление можно не использовать;
4. К собранному коробу пристраивается лестница и перила.
   В углах площадки крыльца к винтовым опорам можно приварить своими руками вертикальные стойки из стального профиля. Длину профиля выбирают с учетом вылета винтовых свай над поверхностью грунта, так, чтобы их высота над площадкой крыльца составляла не менее 120 мм;

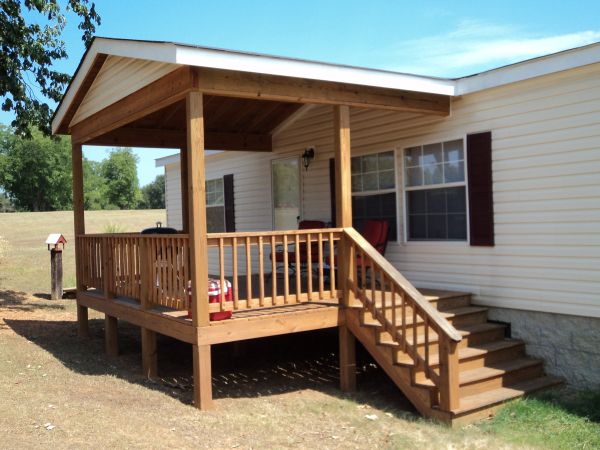

5. Вертикальные стойки из металлопрофиля обвязывают своими руками между собой деревянным брусом, как на фото, и далее монтируют перила.


Совет! Перед началом бурения всегда следует выполнить две-три контрольные точки для проверки, какой именно грунт находится под поверхностью почвы. Поэтому бурение винтовой сваей требует выполнить своими руками  предварительную разведку грунта.

Чаще всего винтовые сваи покупают готовыми и завинчивают в грунт своими руками, или заказывают опорную поверхность из свай подрядчику. Такие конторы, чаще всего, для работы с винтовыми сваями используют мощные бурильные станки, как на фото, поэтому способны забить 10-20 свай за относительно короткое время в 10-12 часов.

Для установки 5-6 винтовых свай под основу крыльца проще воспользоваться ручным редуктором и приспособлением, о котором хорошо рассказано на видео

Зачастую подобную сваю заворачивают своими руками или в необычный способ группой из трех человек. Двое с помощью длинной стальной трубы с плечом не менее полутора метров заворачивают винтовую сваю, третий своим весом создает вертикальную нагрузку, заставляя опору зарываться в землю, как на фото.

Важно! Большинство винтовых свай продаются либо окрашенными, либо оцинкованными. Если местность находится на солончаке, можно использовать только оцинкованные варианты с обмазкой защитной мастикой всей наземной поверхности опоры.

При вкручивании винтовых свай в грунт практически вся поверхность трубы испытывает сильное абразивное трение, легко сдирающее любое лакокрасочное покрытие, Оцинкованные трубы более стойкие к коррозии металла в грунте. Иногда для уменьшения усилия по преодолению трения в полость бурения своими руками подают специальный раствор, он исполняет роль смазки и демпфера одновременно. Через определенный период времени раствор затвердевает, как бы приклеивая сваю к поверхности грунта.

Недостатки применения винтовых свай

Кроме эффекта потери несущей способности винтовой опоры в результате проваливания на глубину, опора может подниматься в результате замерзания грунтовых вод. И в том, и в другом случае это приводит к деформации стального остова и даже к разрушению постройки.

Заключение

Использование винтовых свай оправдано на сложных вязких почвах в условиях наличия плотного подслоя из суглинка или известняка. Ленточный фундамент для крыльца в таких условиях потребует значительно большего объема дорогостоящих работ, свайные трубы, забитые своими руками, будут значительно выгоднее и удобнее.
