ОПИСАНИЕ КОТЛОВ НА ПЕЛЛЕТАХ:Котлоагрегаты работают на древесных пеллетах. Пеллетные котлы КВм предназначены для получения горячей воды, используемой в системах отопления, вентиляции и горячего водоснабжения зданий и сооружений, а также для технологических целей. В случае применения котла на пеллетах для горячего водоснабжения рекомендуется работа по двухконтурной схеме (с использованием водо-водяного теплообменника). Минимальная рабочая нагрузка пеллетного котла составляет 40% от номинальной мощности. Котлы на пеллетах могут работать только с принудительной циркуляцией воды с абсолютным давлением в системе не выше 0,6 МПа (6 кгс/см2) и максимальной температурой нагрева воды до 115°С. Наши котлы на пеллетах имеют необходимые сертификаты и соответствуют всем требованиям нормативной документации.
*Технические характеристики для КВм-0,5п; КВм-1,0п; КВм-1,5п; КВм-2,0п предоставляются по запросу заказчика. |
|||||||
www.bkm-spb.ru
характеристика оборудования, комбинированные устройства, плюсы и минусы
Пеллетные котлы — разновидность твердотопливных отопительных систем, быстро набирающая популярность, благодаря своей дешевизне и эффективности.
В этой статье мы рассмотрим, что представляет из себя это отопительное оборудование, как оно устроено и функционирует, в чем его преимущества и недостатки, с какими особенностями сопряжено применение.
Содержание
Что такое котлы на пеллетах?
Данный вид оборудования – это отопительные котлы, в качестве топлива для которых используются специально подготовленные гранулы топлива — пеллеты. Их изготавливают из древесины на специальных прессах-грануляторах. В качестве сырья используются древесные опилки, древесные стружки и тому подобные отходы деревообрабатывающей промышленности.
Использование такой технологии позволяет:
- Снизить стоимость топлива;
- Организовать практически безотходное деревообрабатывающее производство.
Часто такие котлы используются на деревообрабатывающих предприятиях — топливо можно добыть прямо на месте, а себестоимость его получается очень низкой.
Особенности пеллетных котлов
Котлы отопления на пеллетах оборудуются специальными гранульными объемными горелками, позволяющими добиваться более высоких показателей КПД, чем при использовании других видов топлива — эффективность сравнима с эффективностью газового оборудования.
Немаловажный фактор — высокий срок эксплуатации – до 20 лет.
За счет широких возможностей оснащения таких агрегатов автоматикой, они могут осуществлять подачу топлива из бункера, поддерживать заданную температуру, различные режимы работы и так далее. Полностью автоматизированные устройства работают без участия человека, пока не закончится топливо — срок в 7 дней вполне реален.
Как правило, мощность составляет 15-500 кВт. Снижать мощность нецелесообразно — для этого лучше подходят пеллетные камины; повышать также невыгодно — снижается КПД, а за счет прожигания элементов котла укорачивается и его срок эксплуатации.

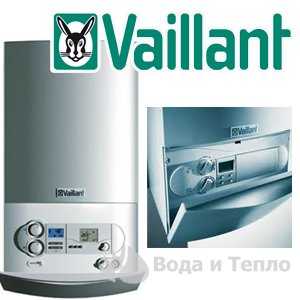

Компания Vaillant является одной из ведущих в области производства отопительных устройств на европейском рынке.
О том, какие бывают марки водогрейных котлов, читайте здесь.
Компания Vaillant является одной из ведущих в области производства отопительных устройств на европейском рынке.Модели мощнее 2 МВт встречаются редко и дополнительно оборудованы сложными дорогими агрегатами предподготовки топлива.
Многие модели котлов оснащаются дополнительным контуром. Как правило, первый контур направлен на непосредственно обогрев помещения, второй — на нагревание воды. Часто используется пиролизная технология — на первом контуре частично сгорают сами гранулы, на втором — продукты их возгонки, т.е. горючие газы.
Комбинированные модели
Комбинированные котлы — это отопительные устройства, которые могут использовать различные виды топлива по необходимости. Такой подход позволяет сделать оборудование намного универсальнее, что актуально, например, для дальних регионов, где с топливом могут возникать перебои.
Если рассматривать весь ассортимент, то можно выделить три вида таких отопительных котлов:
- Агрегаты, использующие при работе исключительно сгорание пеллет.
- Комбинированные модели, оснащенные трансформируемой камерой сгорания. Они могут работать в штатном режиме, используя пеллеты, а если с этим топливом возникли трудности — топку можно перестроить под использование топливных брикетов, дров и так далее. Правда, продолжительное использование альтернативного топлива чаще всего не рекомендуется.
Подробнее о водогрейных котлах читайте здесь.
Система индивидуального отопления настолько эффективна, что в состоянии обеспечить теплом не один, а несколько домов. Для этой цели все чаще используются качественные современные газовые котлы висман.3. Универсальные устройства, которые могут использовать для работы любой вид топлива, в том числе и не только твердое, а, к примеру, дизельное или газ. Часто они оснащаются несколькими камерами сгорания, предназначенными для сжигания различных видов топлива.
Преимущества и недостатки
Пеллетные котлы зарекомендовали себя как хорошее отопительное оборудование, благодаря таким преимуществам, как:
- Полная переработка топлива, обеспечивающая отличную экономичность, низкое количество отходов и минимальное загрязнение окружающей среды.
- Недорогая стоимость топлива. Благодаря использованию отходов, топливо стоит очень дешево, а продаются пеллеты практически везде.
- Идеальное решение для частных домов, дач и удаленных регионов, где нет возможности обустроить отопление с помощью газа.
- Широкие возможности автоматизации. Возможно устроить автоматизированную подачу топлива, программирование устройства на различные режимы работы, поддержка заданной температуры воздуха и воды, и даже управление котлом через GSM-связь ( командный блок оснащен GSM-модулем, который позволяет управлять системой через мобильный телефон). Соответственно, возможна интеграция таких аппаратов с системой «умный дом».
О том, какие работают водогрейные системы, читайте здесь.
Дровяные котлы длительного горения с водяным контуром: устройство, особенности примененияПеллетные котлы образуют очень мало отходов. При нормальном использовании прочистка топки необходима в среднем один раз в месяц. По сравнению с другими отопительными приборами, использующими твердое топливо, это очень хороший показатель.
Заключение
Мы рассмотрели пеллетные отопительные котлы. Как видите, они обладают массой преимуществ.
Предполагается, что в дальнейшем они будут набирать популярность. С учетом тенденций топливного рынка можно сказать, что они будут одним из самых экономичных способов отопления.
Топливо для таких котлов производится многими производителями повсеместно, без наличия какой-либо специальной производственной базы, соответственно, является недорогим для потребителя.
Поскольку дерево будет использоваться еще много лет, древесные пеллеты будут достаточно распространены.
Стоит учесть и тенденцию повсеместного перехода на экологичное оборудование — такие устройства максимально отвечают подобным требованиям.
kotlotech.ru
Устройство и принцип работы пеллетных котлов
Пеллетные котлы – современный тип отопительного оборудования для дома, отвечающий всем требованиям пожарной и технической безопасности в сочетании с эффективностью режимов работы.
Принцип работы, конструкция
Пеллеты – это гранулированные, спрессованные продукты переработки лесной промышленности. Пеллетные устройства – это одна из разновидностей твердотопливных котлов. В зависимости от мощности модели определяется площадь, которую котел способен обслуживать.
Котлы бывают трех видов:
- Работающие только на пеллетах.
- Имеющие альтернативные резервные виды топлива: дрова и брикеты (обеспечивают дополнительную работу на несколько часов).
- Комбинированный котел с несколькими камерами сгорания, одинаковые показатели работы котла на нескольких видах топлива.

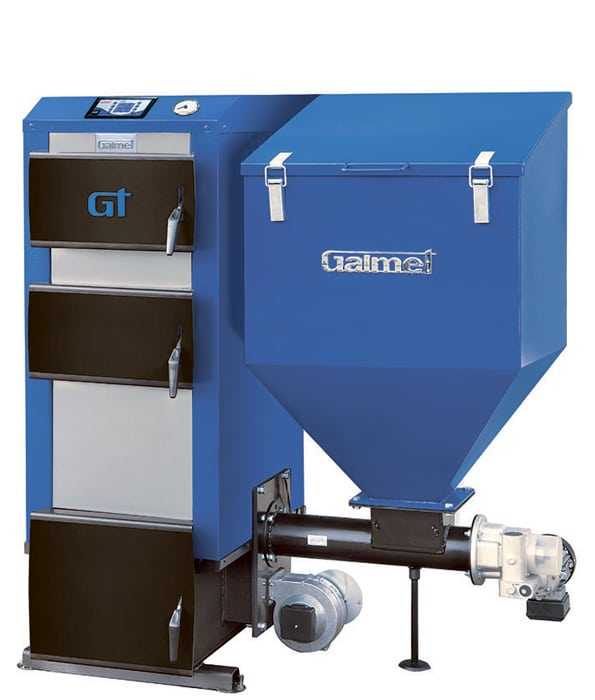

Пеллетный котел изготавливают из нержавеющей толстостенной стали. Устройство пеллетного котла включает:
- котел с горелкой;
- транспортер, подающий гранулы в камеру;
- бункер, где хранят топливо.
Принцип работы оборудования последовательный. Первоначально засыпают пеллеты в бункер, оттуда они при помощи шнекового конвейера ссыпаются в топку, где сгорают. Выделившиеся при горении газы подвергаются нескольким ступеням сгорания (две-три) в разных камерах, что обеспечивает полную выработку ресурса гранул. Отопительные приборы на пеллетах обладают очень высоким показателем КПД – до 98%.
Теплообменник, который длают из стали или чугуна, оснащен автоматической электронной системой управления. Регулируется температура теплоносителя за счет подачи определенного количество топлива на сгорание. Программируют подачу пеллет понятными настройками. Можно заранее настроить функцию перехода режима горения с одного типа топлива на другое. Если основной тип закончился, устройство автоматически поджигает подготовленные в отдельной топке дрова или работает на угле.
Пеллетные котлы отопления для дома очень просто обслуживать. Основной момент – это уровень гранул в бункере. Одной загрузки может хватать на несколько суток (2-14), все зависит от объема бункера. Требуется регулярно очищать зольник от золы.
Условия установки
- Пеллетный котел длительного горения необходимо устанавливать в отдельном помещении частного дома – котельной (подвал, пристройка).
- Покрытие пола в помещении должно быть из негорючего материала.
- Пространства котельной должно хватать для размещения устройства с бункером, бойлера для воды и других приспособлений, а также, возможности обслуживания нужных элементов и их ремонта.
- Помещение должно обладать вентиляционным каналом, воздух не должен быть влажным.
Режим подачи пеллет
Автоматический режим подачи гранул в топку можно устанавливать на несколько дней вперед, если позволяет объем бункера. Происходит экономия топлива, и создается необходимый климат в доме. Управление режимом работы отопительного агрегата длительного горения можно осуществлять вручную или при помощи дистанционного пульта.
Выделяют два стандартных режима работы автоматического котла: активный и режим поддержания заданной температуры. Иногда устройства, работающие на пеллетах, совмещают с термостатическим элементом в помещении. Когда температура понижается, прибор переключает режим, и горение усиливается.
Выбор пеллетного котла длительного горения
Факторы, на которые стоит обратить внимание:
- Тип горелки. Ретортные горелки дают вертикальное пламя, качество гранул им не важно. Стокерные горелки требовательны к качеству пеллет (с пониженной зольностью), необходимо часто прочищать, иначе прибор прекратит работу.
- Уровень автоматизации. Современные модели обладают разными уровнями автоматизации. Доступны функции отключения, включения, смены режима работы, регулировка температуры.
- Тип шнека. Устройство может быть оснащено жестким шнеком, его цена будет ниже и конструкция простой, а длина ограничена двумя метрами. Бункер привязан к горелке, его положение фиксировано. Гибкий шнек подключается с электромотором, он лишен недостатков жесткой конструкции: бункер можно устанавливать на расстоянии до 12 м, имеет систему предотвращения обратного пламени и другое.
- Конструкция теплообменника. Пеллетный прибор для отопления дома может иметь разные типы теплообменников. Лучшим считается вертикальный тип, так как он обладает наибольшей отдачей энергии теплоносителю, зола осыпается вниз, а не оседает на стенках.
Преимущества и недостатки
- Экологичность устройства. Их работа не загрязняет окружающую среду (сырье для горения – продукт переработки, дымовые газы с минимальным содержанием примесей).
- Экономичность. Гранулы сгорают почти без остатка, расход их небольшой, в два раза меньше чем на дровах. Стоимость пеллет ниже, чем у дров, угля или газа.
- Энергонезависимость. Пеллетный котел может работать без электроэнергии, но есть модели, которым этот ресурс необходим. Его количество минимально для поддержания автоматики, работы дисплея и другой электроники.
- Высокий уровень автоматизации. Многие процессы происходят непрерывно в рамках режимов, без вмешательства пользователя.
- Небольшой объем сажи по сравнению с дровяными моделями твердотопливных устройств.
Недостатки твердотопливных устройств длительного горения на пеллетах:
- Соблюдение некоторых требований при установке (хранение гранул, влажность помещения), от которых зависит слаженность работы элементов устройства.
- Большинству моделей необходима электроэнергия, поэтому для использования котла необходим либо централизованный источник тока, либо генератор.
poluchi-teplo.ru
как выбрать котел работающий на пеллетах? » Аква-Ремонт
Даже в разгар жаркого лета рачительный хозяин помнит о холодах. Поэтому проблема грамотного отопления своего жилища актуальна всегда. Хочется, чтобы дома было тепло, но при этом очень не хочется переплачивать за это удовольствие. Проблема легко решаема там, где есть возможность установить газовые отопительные приборы. Но как быть, если газ недоступен, а электричество кажется чрезмерно дорогим? На помощь приходят пеллетные котлы, завоевывающие все большую популярность.
Как работает такой котел?
Оборудование представляет собой твердотопливный котел, работающий на особом виде топлива – пеллетах. Это небольшие гранулы, изготовленные методом прессования из отходов деревообработки. Устройство предназначено для отопления зданий и обеспечения их горячим водоснабжением. Выпускается в различных вариациях по мощности: от 15 до 100 кВт.
Различают три варианта оборудования:
- Предназначенное для работы только на пеллетах.
- Использующее брикеты или дрова в качестве резервного топлива. В таком режиме устройство может работать не более нескольких часов.
- Комбинированное, оборудованное несколькими камерами сгорания. Может работать как на пеллетах, так и на дровах или на угле.
Отопительные приборы представляют собой конструкции из листовой стали. Устройство объединяет сразу три механизма: котел со специальной пеллетной горелкой, транспортер, подающий гранулы в камеру сгорания, и бункер для хранения топлива. Функционирует оборудование следующим образом. Загруженные в бак пеллеты с помощью шнека подаются в топку, где происходит процесс горения. Образующееся тепло разогревает теплоноситель, который разносит его по отапливаемому помещению.

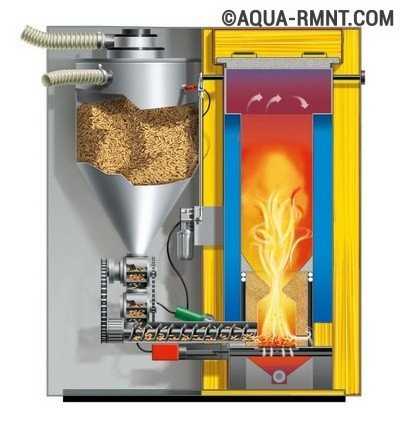

Принцип работы пеллетных котлов достаточно прост: гранулы с помощью шнека подаются в камеру сгорания, где сгорают, выделяя тепло, которое разогревает теплоноситель
Особая конструкция камеры сгорания, представляющей собой подобие форсунки, дает возможность получить высокий КПД таких котлов. Он достигает порядка 96% у оборудования премиум-класса. Теплообменник приборов может быть изготовлен из чугуна или из стали. Первый вариант устойчив к коррозии, но боится гидроударов. Второй – не чувствителен к высокому давлению, но требует обработки от ржавчины.
Устройство оснащается автоматическим управлением, которое регулирует подачу топлива и поддерживает запрограммированную температуру теплоносителя. Обслуживание прибора очень простое. Засыпка гранул в бункер проводится один раз в 2-14 суток, в зависимости от объема емкости. Кроме того регулярно придется чистить дымогарные каналы и удалять золу из специального зольного ящика. Срок службы устройства зависит от его класса и составляет период от 10 и до 50 лет.
Чем этот вариант лучше других?
Пользователи пеллетных котлов отопления могут перечислить множество преимуществ, которые дает им использование этих систем. Среди самых заметных достоинств оборудования можно выделит следующие:
- Экономичный расход топлива. Поскольку прессованное дерево горит без остатка, расход пеллет у прибора небольшой. Точные цифры привести сложно, поскольку они зависят от состава и качества гранул. Однако если брать средний вес топлива, то пеллет уходит в два раза меньше, чем дров.
- Энергонезависимость устройств. Большинство котлов такого типа полностью независимы от электроэнергии, хотя встречаются модели, оборудованные большим количеством электрических приборов.
- Простота обслуживания.
- Экономичность оборудования. Стоимость пеллет ниже, чем у дров, угля или других топливных брикетов. Цены на котлы меньше, чем на аналогичные устройства, работающие на электричестве или на газе.
К преимуществам практичных котлов на пеллетах можно отнести и экологическую чистоту. Их работа не загрязняет окружающую среду.
Пеллетный котёл идеально подходит для отопления гаража. О других способах обогреть жилище «железного коня» можно прочитать здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/otoplenie-garazha.html
Котлы, работающие на пеллетах, отличаются экологической чистотой. Топливом для них являются спрессованные отходы деревообработки, которые при сжигании не образуют токсичных веществ
На что смотреть при выборе пеллетного котла?
Чтобы не ошибиться в выборе устройства нужно принять во внимание несколько факторов, влияющих на работоспособность оборудования.
Тип горелки прибора
В продаже можно найти котлы с двумя типами горелок. Ретортные выпускают пламя вверх. Они малочувствительны к качеству гранул и не требуют частой очистки. Стокерные горелки поддерживают пламя в вертикальной плоскости. Они очень требовательны к качеству пеллет и «предпочитают» только низкозольные сорта гранул. Такая горелка очень быстро засоряется и требует частой чистки. Без своевременного обслуживания отопительный прибор просто останавливается. Таким образом, ретортные горелки более удобны в эксплуатации и именно их рекомендуют приобретать специалисты.
Уровень автоматизации
Котлы на пеллетах оснащаются современной автоматикой. В зависимости от модели и степени сложности встроенной автоматической системы они могут некоторое время функционировать автономно, без участия человека. Очень удобна функция управления с помощью СМС-сообщений. В систему заносится телефонный номер владельца, после чего с помощью сообщений можно управлять работой отопительного прибора: проводить отключение и включение, регулировать температуру и т.п. Кроме того, в случае возникновения аварийной или критической ситуации котел может немедленно сообщить об этом владельцу.
Пеллетная горелка ретортного типа отличается неприхотливостью к качеству и размерам гранул. Она более проста в обслуживании и не требует частой чистки
Тип подающего пеллеты шнека
Оборудование может оснащаться жестким или гибким шнеком. Первый тип отличается простотой конструкции и небольшой ценой. Он без перебоев доставляет топливо в зону горения и имеет простое крепление, что гарантирует надежность концевых деталей шнека. К числу недостатков жестких узлов можно отнести ограничение по длине. Она не может быть больше 1,5-2 метров, иначе устройство просто перемелет пеллеты в опилки. Кроме того бункер жестко привязан к горелке, что не позволяет изменить его положение. Таким образом, пространство используется очень нерационально.
Для решения этой проблемы можно использовать дополнительный шнек, который подключается через модуль сопряжения функционирования электромоторов. Необходимая система предотвращения появления «обратного огня» в шнеке жесткого типа предполагает использование огнетушителя или установки второго шнека и дополнительной воздушной камеры, что существенно усложняет систему. Гибкий шнек лишен этих недостатков. Он позволяет установить бункер любого размера на расстоянии до 12 м и выполнить линию подачи любой геометрии. Основной недостаток гибкой конструкции – сложная система крепления шнека.
Для пеллетного котла не подойдёт обычный кирпичный дымоход. С нюансами выбора различных дымоходов для различных котлов можно ознакомиться здесь: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html
Жесткий шнек — наиболее простой вариант механизма подачи топлива. Он очень надежный и недорогой. Однако использовать его можно не везде, поскольку такой шнек ограничен в длине и жестко привязан к горелке
Конструкция теплообменника
Различают несколько типов теплообменников для пеллетных котлов. Они могут быть горизонтальные или вертикальные, плоские или трубчатые, с разным количеством поворотов и ходов, с завихрителями отработанных газов, так называемыми турбулизаторами, и без них. Специалисты считают наиболее эффективными вертикальные теплообменники с турбулизаторами, имеющие два или три хода. Устройства позволяют снизить температуру дымовых газов с 900-800С до 120-110С на выходе. Таким образом, большая часть тепловой энергии уходит на обогрев теплоносителя. Кроме того вертикальная конструкция затрудняет оседание золы на стенках теплообменника. Сила гравитации способствует осыпанию золы вниз.
И еще несколько советов по выбору устройства. При прочих равных характеристиках предпочтение стоит отдать компании, котлы которой хотя бы два-три года эксплуатируются в регионе проживания покупателя. При покупке новой модели риск получить большие проблемы очень велик. Стоит проверить наличие запасных частей для оборудования на складе у продавца. Через некоторое время они могут понадобиться и лучше, если все будет в наличии. Отопительный прибор обязательно должен обслуживаться прошедшим сертификацию сервисным специалистом.
Провести правильную обвязку пеллетного котла поможет следующий материал: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-pelletnogo-kotla-otopleniya.html
Немного о фирмах-производителях
Популярность отопительных котлов, работающих на пеллетах, привела к тому, что в продаже стали появляться неплохие устройства отечественного производства. К их числу относится оборудование, которое производит «НКЦ Бийскэнергопроект». Это надежные простые устройства, оснащенные электронным управлением. Они легко поддаются программированию, точно поддерживают заданную температуру длительное время. КПД таких котлов доходит до 93%. При этом стоимость систем относительно невелика.
В устройствах «Старт», выпускающихся в Кирове, установлены импортные горелки, что позволяет получить максимальный КПД. Конструкции оснащены горизонтальным транспортером для топлива, что дает возможность снизить требования к форме и размерам топливных фракций. Устройство может работать не только с пеллетами, но и со щепой с опилками. Еще одна особенность кировских котлов – возможность использования в качестве топлива угля или дров. В этом случае над пеллетной горелкой устанавливается колосниковая решетка, входящая в комплектацию оборудования. Процесс перехода на другое топливо предельно прост и занимает минуты.
Конструктивные особенности Кировских пеллетных котлов Старт позволяют им работать не только на гранулах, но и на угле или дровах
Российская компания Слон так же выпускает пеллетные котлы. Их отличие от аналогов заключается в особой горизонтальной жаротрубной системе с двумя проходами, использующейся в качестве теплообменника. Водяная рубашка проходит не только в стенах и потолке камеры сгорания, а так же еще и под зольником, что дает прирост КПД. Он составляет порядка 97%. Из числа зарубежных производителей можно отметить компании Biotech, Buderus, Gilles, Bosch, выпускающие отлично зарекомендовавшую себя продукцию. Она отличается не только отменным качеством, но и более высокой ценой.
Отопительные приборы, работающие на пеллетах, постепенно приобретают все большую популярность. Им пророчат большое будущее. Экономичность, неприхотливость в уходе, высокий КПД и экологическая чистота делают оборудование серьезным конкурентом традиционным системам. Выбирая способ отопления для дома, стоит внимательно присмотреться к пеллетному оборудованию. Его грамотное использование позволит за относительно небольшие деньги получить эффективную и практичную отопительную систему.
aqua-rmnt.com
Котлы водогрейные твердотопливные от производителя GRV. Мощности от 10 до 2000 кВт. Цены завода без посредников. Гарантия 2 года. Комбинированные котлы. КПД 90%. Котлы на угле, дровах, пеллетах, шелухе, щепе, покрышках, отработке.
Водогрейный котел на твердом топливе от Завода GRV
Водогрейные котлы на твердом топливе производства GRV спроектированы с запасом мощности, площадь теплообменника всех котлов соответствует последним нормам и требованиям по экономичности работы котельных агрегатов. Основное преимущество котлов – возможность установки на такие ответственные объекты как тепличные комплексы, отопление птичников, где требуется высокий запас по мощности котла, работа на всех видах твердого топлива начиная от угля и заканчивая БИО топливом (щепой, опилками, стружкой, пеллетами).
Твердотопливные котлы GRV, с большим зеркалом горения, полное догорание топлива за счет устройства топки без экономии на материалах, системы автоматического управления облегчают топку котла и экономят топливо. Подключение водогрейного твердотопливного котла дешевле чем газового, и в процессе эксплуатации дешевле котлов на дизельном топливе.Топка всех наших котлов спроектирована таким образом что можно подключать горелки на печном топливе или отработке, в любой из котлов GRV можно установить пеллетную горелку, горелку на шелухе, стружке. Котлы могут работать на низко качественном твердом топливе, утилизировать мусор.
Мощности от 50 до 2000 кВт, с ручной загрузкой могут быть дооснащены автоматической подачей твердого топлива собственного производства с вихревыми горелками GRV, установка автоматической горелки на котел значительно снижает трудовые затраты и как показала практика снижаются расходы топлива за счет исключения человеческого фактора.
Общие сведения для твердотопливных котлов
Дрова, уголь, брикеты, древесные отходы — основные топлива используемые в России во всех регионах для отопления. Современные твердотопливные водогрейные котлы GRV имеют универсальные топки, в которых горят все виды твердых топлив, котлы оснащаются автоматической подачей топлива и контролем за всеми параметрами. Размеры всех топок оптимальны для установки автоматической подачи топлива, горелок.
Котел для отопления лесопереработки, мебельных фабрик и сушильных камер
Рис. 1 Водогрейный твердотопливный котел GRV 300 кВт
На рис. 1, фотография котла GRV с двумя дверцами. Котел выдает полную мощность при работе на древесных отходах. Вторая дверца удобна для обслуживания котла, топка может осуществляться горбылем, крупными и мелкими древесными отходами. К тому же левая дверь оптимально подходит для установки горелки на опилках, пеллетах превращая котел в универсальный.
Рис. 2 Автоматическая подача топлива
Котлы моделей GRV для мелких предприятий – длительного горения, мощность 50 и 100 кВт, работают на опилках и древесных отходах. И котлы для средних предприятий, с крупными отходами – мощности до 1200 кВт, в том числе с автоматической подачей топлива (опилки, стружка, кора). Распространено наши котлы устанавливаются на мебельные производства для отопления и подключения сушильных камер. Принцип устройства котла позволяет быстро подключать автоматическую подачу топлива.
Котел для отопления теплиц, рассадников
Рис. 2 Водогрейный универсальный котел установленный для отопления теплицы
Задача отопления промышленных теплиц — обеспечить постоянство температуры при любых условиях, с минимальными требованиями к топливу. От года к году в регионах меняется ситуация с доступностью твердого топлива. Цены и наличие на гранулы меняются, так же как и на дрова. Для того чтобы не стать заложниками ситуации, когда нет нужно количества дров или гранул, мы разработали и выпускаем котлы универсального типа с приставной системой автоматической подачи. Котел твердотопливный показанный на рис. 2 работает на полную мощность на дровах, угле и гранулах. Нет зависимости от поставщика топлива, можно всегда выбирать лучший для себя вариант. Котлы на угле и на дровах вообще конструктивно должны отличаться. Мы установили топку больших размеров, для топки на дровах и древесных отходах, сделали отдельный зольный отдел для шлака — при работе котла на угле, и спроектировали теплообменник который не будет забиваться при топки на низко качественных пеллетах с большим содержанием зольного остатка который налипает на внутренние поверхности. Таким образом получился оптимальный котел для отопления теплиц, складов, промышленных цехов. Работает на всем что горит, быстро чистится, имеет высокий КПД и экономичность. Пеллетная горелка GRV не требует переделки котла, монтируется в течении 20 минут.
Большой выбор котлов для отопления теплиц от нашего производства. Это котлы с самой экономичной ценовой категории, модели на 400 кВт, специальные универсальные которые могут работать в автоматическом и ручном режиме и не зависеть от поставщика топлива. Новейшая технология комбинированного отопления по принципу «вода-воздух», это тепловое оборудование которое греет воду для напольного подогрева грунта и нагрев воздуха. Все котлы производимые GRV поставляются на обогрев тепличных комплексов, имеют приличный запас мощности что не маловажно в холодные зимы. Мы так же производим модели котлов которые не требуют установки дымососов. Теплообменники котлов рассчитаны на работу на любом твердом топливе с любой влажностью. Люки для прочистки и шаг труб теплообменника обеспечивают 100 % гарантию прочистки в отличии от многих котлов твердотопливных других марок.
Котлы для отопления цехов
Производственным цехам подходит комбинированное отопление, или воздушное отопление. Хорошо зарекомендовали себя теплогенераторы GRV для отопления и сушильных камер. Широкий спектр задач, любое топливо и возможность установки дополнительно автоматической подачи топлива
Для отопления гостиницы
Двух и трех контурные водогрейные котлы производим для гостиниц. Конечно оптимальный вариант это автоматическая подача топлива. По вашему заказу скомплектуем 100% авто системой.
Для отопления частного дома
Для отопления частных домов рекомендуем ознакомится с двухконтурными длительного горения котлами и встроенным тепловым аккумулятором. Эта схема позволяет не только отапливать ваш дом, с минимальными подходами к котлу, но и получать горячую воду 24 часа в сутки. Котлы для частных домов GRV не боятся отключения электрической энергии, работают на одной закладке дров 12 часов, экономичны. Работа котла длительного горения основана на системе «Горизонт» разработанной нами еще в 2013 году, этот метод горения с горизонтальным перемещением пламени и очага горения зарекомендовал себя как очень простой и эффективный. Котлы для дома идут с увеличенным зольным отделом, с ним золу чистят раз в месяц. Водогрейный котел GRV может работать без перерыва весь сезон, не требуется постоянный уход. Обязательная комплектация датчиками температуры и управлением тягой уже в комплекте.
Короткое описание продукции GRV
Конструкция твердотопливного котла 40 кВт GRV. Длина топки 1,1 метра, с принудительной подачей воздуха снизу из под колосников. Два зольных люка для прочистки. Сам зольный отдел расположен под всей поверхностью топки, за счет этого максимальный объем и редкая прочистка. В основную комплектацию входит регулятор тяги или блок управления электронного типа. Дополнительная комплектация горелкой и блоком нагрева воздуха. Подходит для обогрева помещений площадью 400 кв.м.
Котел твердотопливный длительного горения 50 кВт GRV. Полезная длина топки составляет 1,2 метра. В этой серии предусмотрено длительное горение на любых древесных отходах, в том числе на опилках. Очаг горения перемещается образуя пиролизные газы, которые в свою очередь догорают от воздуха подаваемого вентилятором. Управление водогрейным котлом осуществляется за счет использования в стандартной комплектации блока ТРМ. Данная серия оптимально подходит для предприятий лесной отрасли, мебельные мастерские и фабрики. Время работы на одной закладке от пяти часов и до 10 часов. Для удобного запуска котла, в боковой части предусмотрена отдельная дверь розжига. Топка котла имеет очень большие размеры для вместимости опилок, стружки, щепы. Хотя работа не предусматривает автоматической подачи топлива, котел очень удобен в обслуживании требует минимальных подходов в процессе эксплуатации.
Водогрейный твердотопливный мощность 80 кВт GRV. Полезная длина топки составляет 1,2 метра. Принудительный надув воздуха с управлением от ТРМ. Колосниковая решетка охлаждается водой. Два люка для прочистки в стандартной комплектации. Один для удаления золы. Обычно достаточно 4 – 5 дней для наполнения зольного отдела котла. Основные покупатели цеха пищевой промышленности, мебельные предприятия, теплицы и сушильные камеры. В состав оборудования входит комплект по управлению за мощностью, датчики температуры которые отслеживают температуру теплоносителя. Дополнительно водогрейный котел оснащается вихревой горелкой на пеллетах, шелухе или щепе что повышает функциональность оборудования.
Котел 100 кВт модель GRV. Увеличенный многоходовой теплообменник и топка с принудительным протоком теплоносителя через колосники. Котел работает в полуавтомате, щит управления ТРМ с плавной регулировкой мощности дутьевого вентилятора. Стандартная комплектация с датчиками температуры. Большая часть заказчиков предпочитает сразу установку вихревой горелки с бункером и подачей топлива. В такой комплектации снижаются трудовые затраты и повышается эффективность оборудования
Котел 100 кВт длительного горения GRV. Отличается устройством топки, большими размерами топки с футеровкой дна. Работает на опилках, стружке, щепе и древесных отходах. Горение происходит с разложением топлива на составляющие процесса пиролиза. Управление от ТРМ и плавного регулятора оборотов. Максимальный режим работы данного котла в 1,5 раза превышает номинальные характеристики и составляет 150 кВт. Зольный отдел и люк розжига расположены сбоку у дальней стенки котла, что положительно влияет на удобство эксплуатации. Основные потребители котла длительного горения GRV – мебельные производства, отопление сушильных камер, отопление теплиц и любых других объектов. Особенно актуально для утилизации древесных отходов. Плавная работа котла без резких всплесков мощности хорошо подходит для сушильных камер и гостиниц, где требуется постоянная температура
Универсальный твердотопливный котел GRV 100 кВт. За основу взят котел серии 100 с дополнительной горелкой и автоматической подачей топлива. Основное преимущество – универсальность и два режима работы. Первый режим с автоматической подачей топлива. Второй ручная загрузка топлива. Топка длиной 1,2 метра позволяет работать на любых древесных отходах, а так же на угле и торфе.
Твердотопливный котел 150 кВт GRV, разработан для отопления помещений с большим и неравномерным энергопотреблением. Котел может развивать мощность большую от номинальной. Длина топки более 1,3 метра вмещает любые негабаритные обрезки, горбыль. Подача воздуха обеспечивается снизу, принудительно вентилятором. За процессом работы следит и управляет щит на котором оператор устанавливает необходимую температуру теплоносителя и помещения. В стандартной комплектации два зольных отдела, один основной второй для удаления шлака, что актуально при эксплуатации котла на угле.
Котел 200 кВт GRV. Максимальная мощность 250 кВт. Вид топлива – любое твердое топливо, включая уголь и древесные отходы. Длина топки более 1,5 метров. Подача воздуха принудительный надув из под колосников. Управление автоматическое, на базе ТРМ. В составе корпуса два зольных отдела. Один отдел основной для золы и пепла, второй отдел вторичный для сбора крупного шлака. Теплообменник оптимальной конструкции с горизонтальными оребренными ходами. В конструкции используется труба диаметром 76 мм, бесшовная. За счет большого диаметра трубы и наклона, в котле минимальное образование накипи. Снижены требования к качеству теплоносителя. Котел отличается увеличенным зольным отделом, размеры которого соответствуют ширине и длине котла, высота зольного отдела более 300 мм. Для работы котла на угле предусмотрен второй отдел для сваливания шлака, и отдельные дверцы для очистки котла от шлака.
Универсальный водогрейный котел 200 кВт. Самая минимальная зависимость от поставщика топлива. Спроектирован как мультитопливный, работает в ручном и автоматическом режиме. Предусмотрен бункер с поршневой подачей топлива, вихревая горелка для сжигания пеллет, шелухи. Порции топлива подаются в горелку, факел из горелки выходит непосредственно в топку, за счет больших размеров топки факел из горелки не приносит урон стенкам топки а так же происходит полное догорание продуктов сгорания. В этой же топки происходит сжигание в ручном режиме древесных отходов, дров, угля или торфа. Котел подходит для фермерских хозяйств, любых производств.
Котел твердотопливный 250 кВт на поддонах. Разработан для работы на старых списанных поддонах, не требуется при этом рубка поддонов, что повышает эффективность работы котлы. Для удобной загрузки загрузочная дверь котла открывается вниз как в «духовке», поддоны целиком помещаются в топку. Для управления используется блок автоматического управления. Шаг колосниковой решетки рассчитан таким образом чтобы гвозди не застревали а проваривались вниз. Для удаления золы предусмотрены два люка выгрузки. Верхний теплообменник увеличенного размера, для максимального съема тепла. Прочистка верхнего теплообменника котла сквозная, что обеспечивает быструю и беспрепятственную прочистку.
Котел двух дверный 250 кВт. Разработан как универсальный, с последующей возможностью установки горелки в левую дверь. Основной вид топлива – дрова, древесные отходы. Котлы хорошо зарекомендовали себя на отоплении теплиц и сушильных комплексов за счет быстрого набора температуры, универсальности и надежности. Данный твердотопливный котел за счет установки вихревой горелки повышает экономичность. Возможность работы в ночное время на автоматической подаче, и днем в ручном режиме. Так же может комплектоваться горелкой на отработанном масле в левую дверь, при этом правая дверь будет задействована для топки на дровах и древесных отходах.
Твердотопливный котел 400 кВт для теплиц. Самый экономичный котел в своем классе для теплиц. Поставляется в стандартной комплектации в неутепленном виде, из за того что установка производится непосредственно в теплицу, поверхность котла играет роль дополнительной поверхности отопления. Габаритные размеры топки обеспечивают работу на любом горбыле, отходах, а так же работа на угле.
Вихревой твердотопливный котел 400 кВт. Для полного сжигания дров при данной мощности требуется высокая температура горения с дожигом газов. В топке предусмотрена вихревая подача вторичного воздуха который регулируется отдельно от первичного. Блок управления в стандартной комплектации. Котел работает без использования дымососа.
Котел твердотопливный 500 кВт. Универсальный котел с запасом мощности 20%. Основной вид топлива уголь, дрова. Котел так же работает в смешенном режиме дрова/уголь. Теплообменник для быстрой сквозной прочисткой. Зольный отдел с делителем, один отдел для шлака, второй накапливает мелкую фракцию. В котле используется трубы большого диаметра, с наклонным протоком теплоносителя, что снижает застойные зоны и не допускает перегрев в котле, снижается опасность образования накипи.
Установка водогрейного твердотопливного котла
Самая распространенная и правильная установка котельного оборудования специально построенная котельная из негорючих материалов. Для установки котельной нужно учитывать подъездные пути для разгрузки топлива, удаленность от самого объекта должна быть минимальной на безопасном расстоянии в соответствии с правилами пожарной безопасности. Высота дымохода учитывает расположение ближних зданий, обязательно условие для всех котлов – выход дымовой трубы должен быть выше конька здания.
Система отопления может быть открытого типа и закрытого типа. Для промышленных зданий и большинства частных домов выбирается закрытая система отопления которая работает под своим давлением которое изначально устанавливают при заливки системы теплоносителем. Открытая система отопления имеет ряд преимуществ по безопасности работы, скорости заполнения.
Отступ от стен до твердотопливного котла должен быть не менее 1 метра. Обязателен свободный доступ к стенкам котла. Склад топлива располагается в отдельном помещении от котельной. Дымоход при проходе через перекрытия и стены должен быть утеплен негорючими материалами согласно нормативными документам. Площадка под котлы должна иметь фундамент, не допускается установка котла на криволинейную поверхность без выставления по уровню.
snab23.ru
Пеллетные котлы отопления: принцип работы, производители, стоимость
Пеллетные котлы отопления – это хороший пример высокоэффективной системы обогрева жилища, «работающей» на твердом топливе. Ведь пеллетный твердотопливный котел обогревает дом не хуже газового аналога. Причем сами пеллеты – это, по сути, брикетированные опилки и стружки, то есть, обычное вторсырье и отходы от пиломатериалов – обходятся намного дешевле газа.
Поэтому с учетом постоянно возрастающей стоимости углеводов пеллетные котлы для отопления дома являются просто идеальным вариантом нагревательного прибора. И в данной статье мы рассмотрим устройство, принципы работы и типовые разновидности пеллетных нагревательных приборов. Эта информация поможет вам выбрать «правильны» котел, подходящий именно для вашего дома.
Принцип работы пеллетного котла
Принцип работы пеллетного котла
Пеллетный котел – это всего лишь усовершенствованный вариант дровяного отопительного прибора. Он работает по следующему принципу: топливо загружают в камеру сгорания — топку, воздух закачивают сквозь особый канал – поддувало, газообразные отходы процесса горения отводят по особой вытяжке – дымоходу. Одним словом – классика.
Принцип работы пеллетного котла
Только вместо привычных дров в камеру сгорания загружают прессованные из опилок и стружки гранулы – пеллеты, подачу которых можно дозировать с помощью шнекового механизма. А в топке можно оборудовать дополнительную камеру, где сгорает «вытапливаемый» из пеллет газ. Именно так устроены твердотопливные котлы пеллетные, пиролизного типа – высшее звено эволюции дровяного отопительного прибора, функционирующее с 96-процентным КПД.
Впрочем, пеллеты можно использовать и без пиролиза, как обычную «буржуйку» или печку. Вот только мощность такого «обогревателя» будет колебаться в пределах от 15 до 100 кВт. И работать такой котел будет и «отопительном» и в «водонагревательном» контуре. То есть, с просто недостижимой для обычной «буржуйки» функциональностью и эффективностью. Причем средний срок службы пеллетного котла – 20-25 лет, а оборудования премиум-класса «живет» почти полвека.
Типовые конструкции отопительных приборов на пеллетах
Производители пеллетных котлов выпускают три разновидности отопительных приборов:
Котел на брикетах
- Котлы, работающие только на пеллетах. Они комплектуются бункером и шнековым механизмом подачи гранул в топку.
- Котлы, работающие и на пеллетах и на дровах или брикетах. Причем пеллеты «едут» в топку по винтовому транспортеру (шнековому механизму), а дрова или брикеты – загружаются вручную, сквозь особую дверцу. То есть, топочная камера у такого котла только одна. Поэтому на дровах или брикетах он может работать не более пары-тройки часов.
- Двухкамерные котлы, работающие и на пеллетах (они сгорают в первой камере) и на любом другом виде твердого топлива (оно сгорает в соседней камере). В итоге, работа пеллетного котла получается еще более эффективной. Например, первую камеру можно использовать для обогрева контура системы отопления, а с помощью второй – обогревать контур горячего водоснабжения. Да и сам отопительный прибор уже не зависит от поставки гранул.
Разумеется, стоимость пеллетного котла, особенно «двухкамерного» типа, достаточно высока. Некоторые модели стоят дороже стандартных газовых нагревателей аналогичной мощности. Но покупка такого оборудования, все же, выгодна и владельцу частного дома, и собственнику коммерческой недвижимости.
В чем выгода?
О некоторых достоинствах пеллетных котлов мы уже упоминали выше по тексту. Эти отопительные приборы действительно славятся долгим сроком службы (до 50 лет) и большой мощностью (до 100 кВт), но на этом их положительные качества не заканчиваются.
И к прочим достоинствам пеллетных отопительных приборов можно причислить следующие факты:
Топливные пеллеты
- Полную автономность — отопительные котлы на пеллетах работают сами по себе, почти как обычные буржуйки. Разумеется, полностью автоматизированные устройства все же нуждаются в электроэнергии, питающей приводы и управляющие контуры. Но функционирование котла возможно и без электрификации.
- Простоту в обслуживании – такие котлы состоят из топки, поддувала и дымохода. То есть, перед нами обычная печь, в которой нужно лишь время от времени менять колосники. И все. Разумеется, автоматический пеллетный котел требует большего внимания, но вся профилактика возможных поломок такого устройства связана скорее с обслуживанием блока управления. Сам котел не нужно даже чистить – пеллеты сгорают практически без остатка.
- Дешевизну «топлива» — такие отопительные приборы «питаются», по сути, прессованной стружкой. А этот «материал» стоит дешевле дров, торфа или угля, даже с учетом расходов на трансформацию сыпучей формы в гранулированную. Причем пеллеты расходуются с куда меньшей интенсивностью, чем те же дрова или уголь. Именно поэтому котлы на пеллетном топливе – это самая дешевая разновидность отопительного прибора на твердом топливе.
Словом, пеллетный котел это просто сосредоточие всех достоинств отопительного прибора твердотопливного типа. Но чтобы указанные достоинства пошли вам во благо, вы должны купить не первый попавшийся котел, а только тот отопительный прибор, который подходит под именно ваши условия эксплуатации.
Как выбрать пеллетный котел?
Отопительные котлы на пеллетах могут быть двухкамерными и стандартными, водонагревательными и работающими только с отопительным контуром. Но все это мелочи.
Ведь на выбор котла, по большому счету, влияет всего пять факторов, а именно:
- Мощность отопительного прибора.
- Тип горелки.
- Степень автоматизации.
- Особенности конструкции транспортера для пеллет.
- Устройство теплообменника.
Поэтому далее по тексту мы рассмотрим влияние каждого вышеупомянутого фактора на процесс выбора каждой модели котла.
Выбор по мощности
Котел для частного дома
Мощность котла считается очень просто – 10 квадратных метров площади всего одним киловаттом. Причем мощность водогрейного котла нужно увеличить на 25-30 процентов. То есть, вам необходим котел, мощности которого будет достаточно для обогрева площади именно вашего дома.
Разумеется, такая формула расчета дает лишь приблизительное представление о мощности котла. Точное значение этого параметра можно вычислить на специальной программе – калькуляторе мощности, которую можно найти на сайте любого производителя подобной техники.
Какая нужна горелка?
На пеллетных котлах монтируют два типа горелок – вертикальный (ретортный) вариант, который направляет пламя вверх, и горизонтальный (стокерный) вариант, направляющий пламя вбок.
Причем ретортные горелки практически нечувствительны к качеству топлива и не нуждаются в очистке. В свою очередь, стокерные горелки «питаются» только особыми сортами гранул, сгорающими без зольного остатка. Но и в этом случае стокерные горелки придется чистить с удручающей периодичностью.
Поэтому на «правильном» котле должна стоять только ретортная (вертикальная) горелка.
Выбор по степени автоматизации
Автоматические котлы на пеллетах работают без вмешательства человека. То есть, и подача топлива, и регулировка интенсивности горения, и работа контуров (в двухкамерных котлах) осуществляется автоматически, под управлением «искусственного интеллекта» котла.
Пеллетное отопление
Разумеется, такая схема хороша своей эффективностью и экономичностью: ведь дозировку топлива осуществляет особый блок управления, включающий транспортер только в нужное время, причем сигнал на блок подает даже не котел, а температурный датчик, установленный в отапливаемом помещении.
Однако при отключении электроэнергии такой котел «умирает». Ведь все приводы транспортеров и дроссельных заслонок, а равно и управляющие контуры, работают именно на электроэнергии.
А вот обычный, неавтоматизированный котел будет работать сколько угодно и где угодно. Поэтому вам нужен либо этот вариант, либо автоматическая система, поддерживаемая автономным источником электроэнергии.
Какой нужен транспортер?
Устройство оборудования
Транспортеры в пеллетных котлах бывают жесткими и гибкими. Причем жесткий шнек стоит дешево и работает без сбоев. Но его длина не может превышать 2 метров – иначе шнек начнет работать в роли жернова, перемалывая в опилки гранулированные пеллеты.
Гибкий шнек стоит дороже, но работает с завидной эффективностью даже на 12-метровом расстоянии. Поэтому если бункер смонтирован на 2-метровом расстоянии, то вам нужен жесткий транспортер, а если хранилище пеллет уделено от топки на 2-12 метров, то в котле будет смонтирован только гибкий шнек.
Выбор по конструкции теплообменника
Теплообменник выбирают по позиционированию узла в корпусе. Существуют вертикальные, горизонтальные теплообменники, плоской или трубчатой формы. Причем специалисты отдают предпочтение именно вертикальным теплообменникам.
Ведь такие камеры можно оборудовать эффективными вертикальными горелками. К тому же в вертикальных теплообменниках не скапливается сажа и пепел – несгоревшие частицы опадают на дно под действием силы тяжести. Да и систему турбулизации дымохода (набор поворотов и завихрителей, затрудняющий конвекцию воздуха) легче выстроить именно на вертикальном теплообменнике.
В итоге, вертикальные теплообменники гарантируют высокую температуру в зоне горения (до 1000-1100 градусов Цельсия) и обеспечивают охлаждение отработанных газов до 100-120 °С.
canalizator-pro.ru
Водогрейный котел на пеллетах
Описание
Для удовлетворения пожелания заказчика котлы марки VIMEX разработаны таким образом, что быть доступными высоконадежными и простыми в использовании. Предлагаемые котлы являются быстродоходным решением за счет конкуретноспособной цены, постоянно гарантированной поставки пеллет и качественной работы. Работающие на пеллетах котлы имеют контролируемую камеру сгорания, что позволяет достигать выдающихся результатов в показателе воздействия на окружающую среду. Оборудование автоматически регулирует теплоотдачу энергии в соответствии с текущими потребностями владельца.
Интенсивность выброса дымовых газов гораздо лучше чем у камер сгорания обычных котлов, поэтому в отличии от ископаемых источников энергии обеспечиваются альтернативные экологические чистые решения. Благодаря высокой эффективности котлов VIMEX Вы используете удобную, экономичную и энергосберегающую систему, которая прежде всего, предоставляет возможность быть независимым от поставщиков газа.
Область применения
- Отопление и горячее водоснабжение площадей от 80 до 400 м2;
- отопление и обеспечение горячей водой квартир, небольших складов и торговых помещений;
- отопление объектов, где отопление газом невозможно.
Технические характеристики
Общие характеристики водогрейных котлов VS 30 на пеллетах |
|
|---|---|
| Максимальная мощность камеры сгорания (кВт) | 32 |
| Номинальная мощность камеры сгорания (кВт) | 30 |
| Диапазон регулировки мощности (кВт) | 9 — 30 |
| Максимальная потребляемая мощность (кВт) | 0,350 |
| Потребляемая мощность в момент включения (кВт) | 0,100 |
| Напряжение и частота тока (В/Гц) | 230/50 |
| Расход топлива при максимальной мощности (кг/ч) | 6,9 |
| Тип топлива | Деревянные пеллеты |
| Максимальный размер гранул (мм) | 6 |
| Качество горючего | ONORM-M 7153 CE |
| Максимальное рабочее давление (бар) | 3 |
| Максимальное рабочая температура (° C) | 85 |
| Габаритные размеры (Д х Ш х В) (мм) | 676 х 910 х 1452 |
| Емкость водяного котла (л) | 74 |
| Максимальная емкость бака для пеллет (кг) | 200 |
| Вес котла (кг) | 240 |
| Диаметр дымохода (мм) | 150 |
| Максимальная температура дымовых газов (° C) | 180 |
| Диаметр соединения для входа и выхода воды | 1″ |
| Диаметр дымохода (мм) | 150 |
Цена: уточняйте у менеджеров
www.kordinata.ru
