Котел и бойлер косвенного нагрева схема: 3 схемы подключения бойлера косвенного нагрева к котлу

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Содержание

• 1 Принцип работы
• 2 Схемы подключения
  • 2.1 Подключение к настенному одноконтурному котлу
  • 2.2 Подключение к напольному одноконтурному котлу
  • 2.3 Подключение через коллектор или гидрострелку
  • 2.4 Подключение к двухконтурному котлу
• 3 Подключение гидроаккумулятора
• 4 Подключение рециркуляции

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

• шаровый кран с разъемным соединением в сторону бойлера;
• предохранительный обратный клапан;
• тройник для подключения расширительного бака;
• тройник для подключения линии рециркуляции;
• на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Подключение бойлера косвенного нагрева к одноконтурному котлу – Как подключить косвенный бойлер к газовому котлу

24 Марта 2022

Просмотров:  109451

Время чтения:  12 минут

Содержание

Характеристики косвенного бойлера

Причина установки дополнительного оборудования

Бойлер или двухконтурный котел

Расширительный бак

Способы подключения бойлера к неавтоматическому котлу

Подключение бойлера к автоматическому котлу

Подключение к двухконтурному котлу

Обвязка накопительной емкости

Проивзодители

Коротко о главном

Как подключить бойлер косвенного нагрева к одноконтурному газовому котлу: такое подсоединение является одной из сложных процедур, влияющих на комфорт в доме. Существуют разные схемы подключения накопительной емкости к автоматическим и неавтоматическим автоклавам. В основном речь пойдет о подсоединении одноконтурной гидросистеме, но будет рассмотрена и двухконтурная.

Конструкция бойлера косвенного нагрева

Характеристики косвенного бойлера

Если коротко – это водонагреватели, но в отличие от котла теплоноситель в нем не может быть доведен до кипения. Они могут быть:

• накопительными;
• проточными.

Бойлеры косвенного нагрева имеют большой объем и подогреваемый элемент, располагаемый снизу. Им может быть, например, теплообменник. По теплообменнику проходит кипяток от автоклава, и нагревает содержимое до нужного значения. При разборе жидкости емкость наполняется через водоснабжение и продолжает нагреваться.

При достижении установленного значения срабатывает тепловой датчик и отключает нагрев. Если теплообменник подключен к обогревателю, то между ними ставится насос, а тепловое реле воздействует на его работу, поддерживая отрегулированный режим.

Для защиты содержимого от охлаждения бак оборачивается теплоизолятором, а сверху покрывается защитным кожухом. Кожух обычно выполнен из металла, поэтому защищается слоем краски от влаги.

Купить бойлер косвенного нагрева можно в нашем интернет-магазине.

Расположение теплообменника в косвенном бойлере

Если накопительный резервуар в основном предназначен для хранения теплоносителя, то проточный аппарат включается только при необходимости и сразу отключается, когда в нем пропадает надобность. Сами бачки могут быть выполнены в виде небольшого диаметра трубы, в которую вставлен ТЭН (трубчатый электронагреватель). Большая мощность нагревателя и малый объем воды позволяет быстро достигать нужной температуры.

Открытый и закрытый тип

Если происходит подключение бойлера косвенного нагрева к одноконтурному котлу, то он может быть открытого (безнапорного) и закрытого (напорного) типа. В закрытом типе бак наполняется через централизованную или частную систему водоснабжения и находится под давлением. Во время нагрева жидкости давление растет. Чтобы защитить емкость от разрыва, к ней подсоединяют расширительный бак, который гасит излишек давления. Также может присутствовать средства защиты, включающая в себя:

• предохранительный и аварийный клапан;
• манометр;
• редуктор давления и других приборов.

Заказать установку бойлера в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «

услуги».

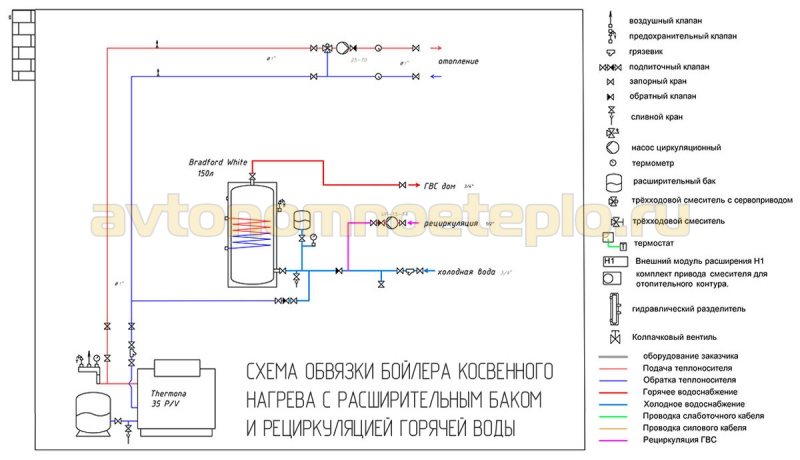

Схема подключения бойлера косвенного нагрева к одноконтурному котлу с рециркуляцией

Совет! Если стоит группа безопасности с расширителем или без него, то на аварийный клапан надевают трубочку и опускают в бутылку. Появление воды укажет на неисправность в группе безопасности или расширительном баке. Их нужно будет проверить.

В открытой емкости нет избыточного давления, но постоянный уровень поддерживается с помощью спецсмесителя. Он устанавливается на входе емкости и работает как редуктор, поддерживая выставленное на нем давление. Когда начинается потребление воды, он открывается, и тем больше, чем больше уходит жидкость. При прекращении разбора он закрывается. Отбор подогретой воды происходит в верхней точке, а подача холодной – в нижней. Причем на штуцере, через который идет подача, стоит рассекатель, направляющий жидкость горизонтально дна, где находится теплообменник или нагреватель.

Такой бак изготавливается из менее прочного материала, не имеет расширителя и группу безопасности. Вода, нагреваясь, поднимается благодаря естественной конвекции. Неудобство в том, что такая конструкция обязательно должна быть выше водоразборной точки.

Водонагреватель открытого типа

Причина установки дополнительного оборудования

Не всегда просто разобраться, как подключить бойлер косвенного нагрева к одноконтурному котлу. Поэтому возникает резонный вопрос: а нужен ли этот дополнительный водонагреватель? В городских квартирах имеется центральное отопление и ГВС (горячее водоснабжение). Эти системы решают практически любые задачи, связанные с благоустройством.

Совсем другое дело в частном секторе, деревнях и на дачах. Так в сельской местности централизованное отопление в основном получают предприятия и дома, находящиеся поблизости, если у котельной хватает мощности. А если говорить о ГВС, то это большая редкость. Вот и приходится сельскому жителю идти на хитрости, чтобы как-то благоустроить свое жилье.

Все началось с отопления – в печи вставляли водяные котлы и проводили трубы по всему дому, создавая частное водяное отопление. Затем на трубу, отходящую от печи, надевали и приваривали емкость.

Схема подключения бойлера к системе

Делали подвод холодной и отвод горячей воды и подключали к собственному водоснабжению, получался мало чем отличающийся от современного теплообменник. Но он работал, пока топилась печь, да и температуру в нем нельзя было регулировать. Для мытья посуды такого агрегата хватало, а вот для душа он уже не подходил – слишком малый объем, и мыться можно было, только когда нагревалась вода. Когда заканчивался отопительный сезон, заканчивалась работа импровизированного устройства.

Из вышесказанного видно, что потребность в водонагревателе в сельской местности остается. В любой момент может потребоваться горячая вода и каждый раз нагревать ее на электрической или газовой плите не всегда удобно и экономично.

Бойлер или двухконтурный котел

Сначала необходимо разобраться в устройстве водонагревателя, он может быть:

• одноконтурным;
• двухконтурным.

Одноконтурным называется нагреватель, где вода нагревается напрямую от источника тепла. Например, в кирпичную печь вставили водяной бачок. Тепло от горения топлива нагревает воду, находящуюся в бачке, которая по трубопроводу идет на необходимые нужды.

Одноконтурный твердотопливный котел

В двухконтурном водонагревателе внутри водяного бачка находится другой бачок, получающий тепло не от горения горючего, а от уже нагретой воды, находящейся в водяном бачке. Второй контур по объему будет незначительным. Так электрокотел мощностью 20 кВт имеет объем бачка второго контура 12–13 литров. Такого количество может быть недостаточно для домашних нужд, а новая порция будет нагреваться настолько быстро, насколько сильно нагрета жидкость первого контура.

Поскольку первый контур работает на обогрев здания, то температура жидкости напрямую будет зависеть от температуры на улице. Поэтому нужен дополнительно накопитель или нет, будет зависеть от нужд жильцов. Если такого объема недостаточно, то потребуется дополнительная емкость. При решении о покупке бойлера, возможно, придется подумать о расширителе.

Расширительный бак

Накопительная емкость имеет свою замкнутую систему, поэтому при нагреве жидкости она будет расширяться. Если используется бачок закрытого типа (герметичная система) с применением обратного клапана, то расширительный бак необходим.

Расширительный бак объемом 6 литров

Когда применяется бак открытого типа и на его входе стоит специальный смеситель, не дающий жидкости идти назад, тогда можно обойтись без расширителя, при условии, что между верхом бака и трубкой, забирающей горячую воду, достаточно места. Это можно проверить экспериментально. Набрать в емкость воду и нагреть до максимальной температуры. Если жидкость не вытекает из бака, значит, остаточного объема над уровнем воды хватит для ее расширения.

Способы подключения бойлера к неавтоматическому котлу

Что происходит, если реализуется схема подключения бойлера косвенного нагрева к одноконтурному котлу без автоматики: в этом случае температура в теплообменнике будет постоянно меняться в зависимости от температуры теплоносителя. Чтобы стабилизировать температуру, можно:

1. установить на входе емкости насос;
2. использовать электрический водонагреватель;
3. применить большую емкость.

В первом случае насос будет включаться и отключаться от датчика температуры, расположенного в самом бачке. Этот способ хорош, когда температура теплоносителя большую часть суток будет превосходить требуемую.

Датчик температуры

Второй способ потребуется при недостаточной температуре теплоносителя или малого времени работы печи. Правда, в этом случае придется отказаться от возможности использования отопления. Есть еще один способ – использовать водяной аккумулятор с большим объемом. Однако важно, чтобы мощность печи была достаточна для нагрева всей жидкости.

Чтобы правильно выбрать один из способов, следует подумать о частоте использования собственного ГВС и необходимого количества нагретой жидкости. Также не нужно забывать о сезоне отопления и природных условиях.

Подключение бойлера к автоматическому котлу

Подключение бойлера косвенного нагрева к одноконтурному газовому котлу имеет свою трудность. Количество теплоносителя может во много раз превосходит объем бачка. Расход местного ГВС может быстро опустошить водяной накопитель, а система обогрева все еще будет горячей. Из-за этого котел не будет включаться. Чтобы «обмануть» водонагреватель понадобится влезть в его «мозг», найти его датчик (если он механический, в электронный не нужно лезть) и параллельно к нему подключить датчик бойлера.

Перечень деталей газового котла

Внимание! При работе с электрической частью необходимо отключить автоматы на домашнем щитке. После проверить отсутствие напряжения на подходящих проводах.

Когда отопительная система нагревается, автоматика котла отключает насос отопления, но нагрев продолжается, пока шунтирующий датчик не отключится.

Но может быть и другая схема подключения косвенного бойлера к одноконтурному газовому котлу. Подключение водяного накопителя производится к котлу через насос. Его работа осуществляется датчиком, встроенным в бачок. Это более простая схема подключения одноконтурного котла с бойлером косвенного нагрева, но зависимая от погоды.

Подключение к двухконтурному котлу

В двухконтурном водонагревателе уже имеется система ГВС, но ее, как правило, не хватает на домашние нужды. Что в этом случае делать? Есть несколько вариантов. Можно установить отдельный электрический бойлер и параллельно подключить его ко второму контуру первого водонагревателя. Оба устройства должны находиться неподалеку друг от друга. Преимущество – увеличение объема жидкости. Недостаток — при большом разборе в двухконтурной емкости температура быстро упадет и общая тоже понизится.

В видео специалист отвечает на самые популярные вопросы относительно подключения косвенного бойлера к котлу

Во втором варианте второй контур подключается к электробойлеру последовательно. При малом разборе в основном будет работать первый нагреватель, при увеличении разбора в работу подключится второй нагреватель, постепенно увеличивая свою мощность. Такое подключение исключает понижение температуры, так как вода будет поступать только из одного источника.

Обвязка накопительной емкости

Накопитель косвенного нагрева состоит из двух цепей, объединенных в одном корпусе. Первая цепь – теплообменник. На корпусе емкости имеется два вывода: одни для подачи теплоносителя, другой для ее возврата. На трубах, подходящих к этим выводам, устанавливаются краны. Это необходимо, чтобы отсоединять всю конструкцию. Между краном и корпусом на нижней трубке устанавливают тройник и к нему подключают сливной кран. Это дает возможность удобно сливать теплоноситель. На верхней трубке также устанавливают тройник и вкручивают воздушный кран. Через него удаляют воздух, который может попадать во время монтажа.

В видео подробно рассказывают о схеме подключения косвенного бойлера к одноконтурному газовому котлу

Из внешнего водоснабжения емкость наполняется через нижнюю трубку, хотя она может стоять вверху бачка. От системы водоснабжения система отделяется краном и обратным клапаном. Для слива жидкости имеется другой кран, расположенный возле корпуса.

Предостережение! Трубка от сливного крана не должна напрямую соединяться с канализацией. Это можно делать только через воронку, стоящую на канализационной трубе, в которую будет стекать содержимое бака. После воронки устанавливается гидрозатвор.

На выходной трубке тоже стоит кран. При необходимости ставят расширительный бак и приборы безопасности.

Проивзодители

Водонагреватели производятся по всему миру и выпускают их для разных целей: там, где есть ГВС, котел или просто электричество.

В ролике приведен рейтинг лучших накопительных водонагревателей

Другие фирмы выпускают водные накопители с косвенным подогревом. Кроме размеров и мощности, они отличаются способом нагрева.

В видео подробно рассказывают об устройстве косвенного бойлера, принципе его работы и обслуживании

Коротко о главном

Использовать бойлер или нет, зависит о потребностях семьи. Это же влияет на размер и тип выбранной модели. Подключение водонагревателя производится к первому контуру через краны и дополнительный насос. В закрытой системе должен присутствовать расширительный бак и группа безопасности.

Почему вы решили выбрать такую систему – с бойлером косвенного нагрева и одноконтурным котлом? Столкнулись ли в процессе подключения и/или эксплуатации оборудования с какими-либо сложностями?
