Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

  • штанги, которые вставляются в специальные отверстия в корпусе фрезера;
  • стопорный винт, посредством которого штанги фиксируются в требуемом положении;
  • винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
  • опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

  • вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
  • ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

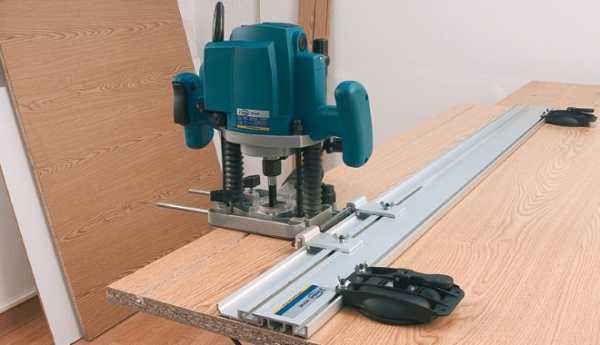

Направляющая шина

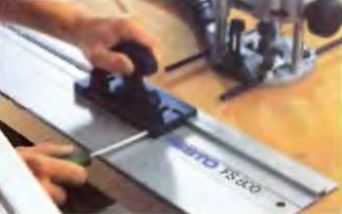

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

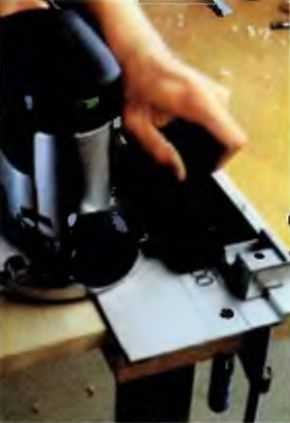

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

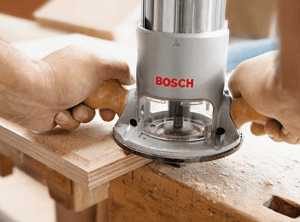

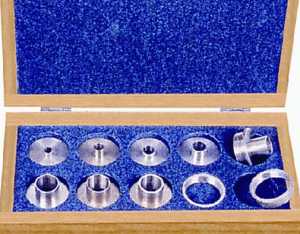

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

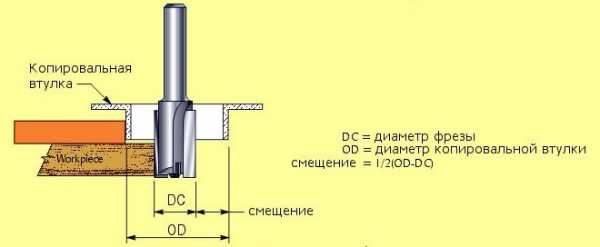

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

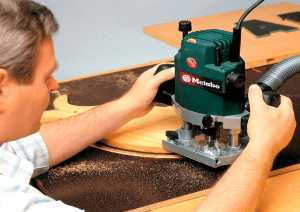

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

  • основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
  • два башмака, которые перемещаются по пересекающимся направляющим;
  • две монтажные штанги;
  • кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

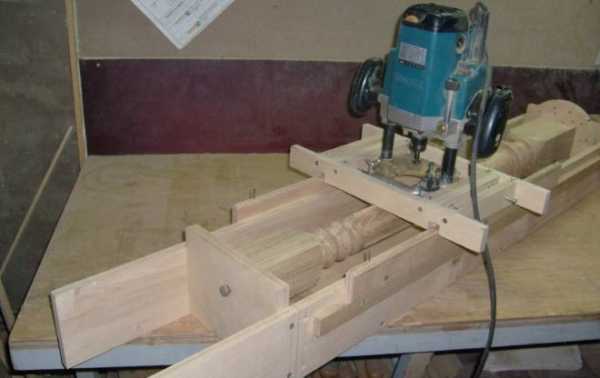

Приспособление для нарезки канелюр в балясинах

Фрезе и рамка в сборе
Каретка для фрезера
Делительный диск

Конструкцию данного приспособления составляют:

  • корпус;
  • передвижная фрезерная каретка;
  • диск, при помощи которого выполняется установка угла поворота;
  • винты, обеспечивающие фиксацию обрабатываемой заготовки;
  • стопорный винт.
Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

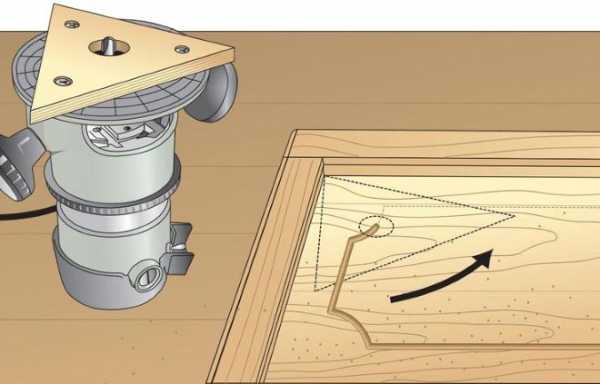

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Для чего нужна копировальная втулка и кольцо для фрезера

Так как фрезерный станок является широко распространенным инструментом среди столяров-любителей и профессионалов, такие дополнительные инструменты к нему, как копировальные втулки и кольца, будут незаменимы при работе.

В этой статье мы расскажем, как самостоятельно изготовить копировальное кольцо для фрезера, разберемся, для чего предназначены копировальные втулки, и как с ними обращаться в работе.

Для чего нужна копировальная втулка

Она помогает осуществлять уверенное ведение режущих элементов фрезера по сложной траектории, сохраняя расстояние между лезвием резца и кромкой шаблона. Как правило, она используется совместно с различными шаблонами и правилами, вести которые следует по кромке детали. Внешние края данного инструмента обязательно выходят за границы подошвы инструмента.

Копировальные втулки для фрезера

Установку следует производить с помощью двух болтов крепления. Монтируются они в отверстия с резьбой на подошве фрезера, которые там имеются. Есть отдельный класс втулок, они имеют регулировку по высоте. Их необходимо использовать там, где требуется плотное прилегание самой втулки к шаблону или правилу на предельно большой площади. Фиксируются они с помощью зажимного винта или же ввинчиваются снизу плиты. Производитель изготавливает диаметры направляющей поверхности втулки разными по величине и делает это для того, чтобы была возможность работать с различными по диаметрам фрезами, а также создавать сочетания фрез со втулками. Длина отрезка, ограниченного кромкой шаблона и линией разреза, определяется разницей диаметров направляющей плоскости копировальной втулки и цилиндра. При работе с шаблоном следует учитывать этот параметр. Длина отрезка от втулки до фрезы примерно равна 3–4 мм. Это делается для того, чтобы обеспечить свободный выход стружки, возникающей в процессе работы. Для защиты обрабатываемой детали важно, чтобы фланец и головки крепящих винтов втулки не выходили за плоскость подошвы фрезерного аппарата. Фланец втулки обязательно должен быть плоским, плотно входить в предназначенный для него паз. Перед установкой втулки необходимо очистить этот паз от стружки и смолы. Величина толщины шаблона играет важную роль в процессе работы. При этом она должна быть такой толщины, чтобы втулка не упиралась в заготовку. Это нужно для того, чтобы она выступом не портила деталь. С ее помощью можно заниматься фрезеровкой вкладышей, углублений, а также вырезать различные декоративные элементы.

Копировальное кольцо для фрезера Фиолент

Копировальное кольцо представляет собой круглую пластину с выступающим буртиком, скользящим при работе вокруг шаблона. Таким способом обеспечивается требуемая траектория движения режущего элемента фрезера. Крепится кольцо с помощью винтов на подошве фрезерного аппарата. В процессе работы кольцо защищает шаблон от режущего воздействия зубцов фрезы. Для копировального кольца характерны такие свойства, как прочность, надежность, долговечность, устойчивость к износу.

На российском рынке вы сможете приобрести эти изделия фирмы Фиолент по невысокой цене – около 10–20 у. е. Продукция фирмы Фиолент является бюджетной и рассчитана на массовый сегмент потребителей.

Копировальные втулки для фрезера своими руками

В некоторых случаях производитель не комплектует фрезерный аппарат таким важным инструментом. Чтобы изготовить самому это нужное приспособление, вам понадобятся шайба из дюралюминия или листового металла, сантехнический удлинитель из металла с резьбой. Процесс изготовления выглядит следующим образом:

  • Выбирается соответствующая резьбе вашего удлинителя гайка и разрезается таким образом, чтобы в процессе получилось кольцо.
  • Затем его следует проточить.
  • Круглая площадка вырезается из металлического листа или алюминия толщиной 2 мм. На ней необходимо срезать некоторое количество материала с боков, сделав это на точильном станке, и разместить на подошве.
  • Устанавливаем ваш инструмент вертикально и отмечаем места для фиксации через отверстия в подошве.
  • Отверстия сверлятся с помощью сверла малого диаметра, а затем таким сверлом, которое соответствует диаметру крепежного болта.
  • Одеваем шайбу и закручиваем гайку. Зажимаем деталь в тисках и обрезаем УШМ миллиметры резьбы так, чтобы она оказалась на одном уровне с гайкой.
  • Зажимаем тисками деталь и укорачиваем ее.
  • После этого выравниваем на шлифовальном круге деталь, вставляем и закрепляем в подошве инструмента.

В этой статье мы постарались кратко осветить ключевые моменты, касающиеся втулок, рассказали о способе их изготовления, немного поговорили о таком полезном инструменте, как копировальное кольцо.



pro-instrument.com

Копировальная втулка и первые приемы работы

Шаблон для прямоугольной фигуры можно сделать легко, используя широкие рейки из МДФ и фрезерный станок на котором установлена копировальная втулка и прямая фреза. На фото показан пример по которому можно изготовить шаблон для фоторамки. Размеры рамки будут зависеть от размера напечатанной фотографии, для которой делается шаблон.



Копировальная втулка в прямоугольных шаблонах.

Проверьте какого диаметра установлена копировальная втулка, диаметр фрезы и вычислите смещение. Теперь нанесите линии первого прямоугольника, по размеру фотографии. Вокруг этого первого прямоугольника нарисуйте второй побольше, создав со всех сторон направляющей втулки/фрезы смещение. Формула расчета представлена ниже в статье, в нашем случае если вы используете копировальную втулку 30 мм с фрезой 10 мм, смещение будет 10 мм. Далее рисуем третий прямоугольник, вокруг второго прямоугольника, и опять создаем смещение. При фрезеровании, используются рейки такой же толщины, как ДСП и они закреплены на заготовке, что предотвратит от наклона фрезер. Шурупами или двухсторонним скотчем закрепите четыре рейки создав внешний прямоугольник и вырезайте по часовой стрелке внутри прямоугольника. Снаружи форма шаблона может быть выполнена аналогичным образом, но легче просто отрезать края циркулярной пилой и скруглив наждачной бумагой углы.  На диаграмме справа показан макет из прямоугольников.

Копировальная втулка и смещение фрезы, простая формула.

Главное на что обращает внимание копировальная втулка это, что рез фрезой проходит на определенном расстоянии от внешнего края копировальной втулки. Это расстояние зависит от диаметра втулки и диаметра фрезы и называется «смещение». С некоторыми стандартными панелями, например узор на кухонных рабочих поверхностях, вам не придется беспокоиться о расчете смещения; вы просто используете приспособление с готовыми размерами для фрезера, фрезы и копировальной втулки. При использовании собственных шаблонов, смещение должно быть рассчитано и учтено в конструкции. Рассмотрим простую формулу для расчета смещения, если своими словами, то: (наружный диаметр направляющей втулки — диаметр фрезы)/2.  Например, копировальная втулка имеет диаметр 30 мм, а фреза диаметр 10 мм, тогда получаем смещение по формуле (30-10)/2 = 10 мм. Если вы до сих пор не поняли, то самый простой способ понять это, установите фрезу и копировальную втулку на ваш фрезер, сделайте прямолинейный рез по прямолинейному краю рейки и измерьте расстояние от края реза до прямолинейного края рейки. На рисунке показана Диаграмма, иллюстрирующая приведенный расчет выше.

woodjig.net

Изготовление пантографа для фрезера своими руками, с чертежами

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.

Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.

Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.

В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.

Фрезерно-копировальное оборудование: принцип работы

Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.

Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.

Фрезерно-копировальное оборудование: сферы применения

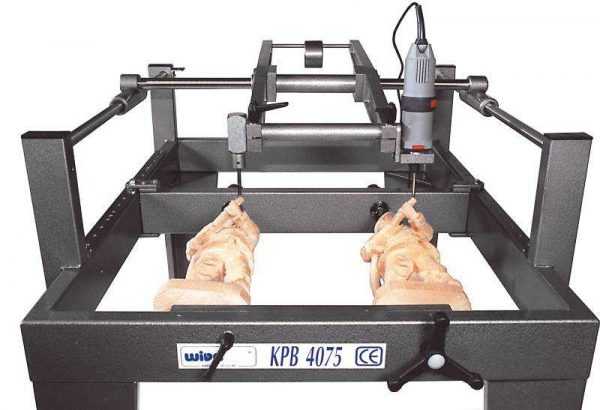

На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.

Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.

Фрезерно-копировальное оборудование: конструкция

Типовая конструкция копировально-фрезерного станка совершенно простая. Она состоит из рабочего стола и системы направляющих с зажимами для крепления фрезера и копира.

Изготовить универсальный копировально-фрезерный станок в домашних условиях довольно сложно, да и в этом нет большой необходимости. Для домашних условий создается обычно оборудование с узконаправленной специализацией.

Изготовление копировально-фрезерного станка: материалы

Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:

  1. Коленный цементированный полированный вал Ø 16 мм.
  2. Линейные подшипники в количестве 2 шт.
  3. Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.
  4. Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
  5. Профильная труба 30×60 с толщиной стенки до 3 мм.
  6. Металлическая пластина длиной 900 и шириной 100 мм.
  7. Концевые стойки в количестве 2 шт.
  8. Подвижный элемент в виде пластины – 1 шт.
  9. Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
  10. Подвижные муфты – 2 шт.
  11. Профильная труба 40×40 с толщиной стенки до 3 мм.
  12. Корончатая муфта для поворота детали и шаблона.

Изготовление копировально-фрезерного станка: инструмент

После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции станка. Это:

  • угловая шлифовальная машинка;
  • отрезной и зачистной диск;
  • сварочный аппарат;
  • маска для сварки;
  • лепестковый диск или щетка;
  • саморезы для крепления рельсовых направляющих и подвижных элементов;
  • электродрель;
  • шуруповерт;
  • измерительные инструменты: рулетка, штангенциркуль;
  • кернер и чертилка.

Изготовление копировально-фрезерного станка: пошаговая инструкция

После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.

Шаг №1

Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.

Шаг №2

Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.

Шаг №3

Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.

Шаг №4

Теперь необходимо убрать с труб ржавчину. Для этого можно воспользоваться лепестковым диском или щеткой.

Важно! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и болгарке. Величина частоты вращения на щетке должна превышать число оборотов оборудования.

Шаг №5

После этого обвариваем все стыки и зачищаем швы зачистным кругом толщиной 6 мм.

Шаг №6

Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.

Шаг №7

Стойки приварить к основанию.

Шаг №8

В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.

Шаг №9

Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.

Шаг №10

Произвести монтаж оснований с рельсовыми направляющими и затянуть болтами.

Шаг №11

Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.

Шаг №12

На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.

Шаг №13

После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.

Шаг №14

После этого подвижный элемент нужно надевать на полированный вал, по краям которого установить концевые стойки.

Шаг №15

Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.

Шаг №16

Затем на металлическую пластину с нижней стороны необходимо установить разрезные линейные подшипники.

Шаг №17

После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.

Шаг №18

На окончание коромысел устанавливаются подвижные муфты и крепятся щуп и фрезер.

Шаг №19

Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.

Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Копировально-фрезерные станки по металлу применяются в массовых производствах. С их помощью изготавливаются гребневые винты для кораблей, турбины двигателей с реактивной тягой, рабочие колеса насосов, штампы для кузнечно-прессового производства, заготовки для механического и литейного производства. В быту копировальное оборудование по металлу практически не используется.

Пантограф для фрезера: конструктивные особенности

Для масштабирования копировальных процессов существует специальное приспособление, называемое пантографом. Он облегчает процессы изготовления деталей с криволинейными поверхностями, позволяет выполнять орнаменты и узоры любой сложности в уменьшенном виде. Стоимость такого приспособления достаточно велика. Но сделать пантограф в домашних условиях своими руками вполне реально.

Пантограф для фрезера: принцип работы

Принципиальная схема пантографа выглядит довольно просто. Она представляет собой квадрат, разделенный пополам. Все соединения на шарнирах, поэтому все стороны подвижны, и квадрат при воздействии легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закрепляется жестко. Относительно ее конструкция может видоизменяться, превращаясь в ромб. В середине квадрата устанавливается режущий инструмент. В противоположном углу квадрата по диагонали закрепляют копир. Расстояние от нулевой точки до фрезы составляет некую величину А, а до копира 2А. Это дает масштаб 2:1. Линейный размер длинных и коротких сторон пантографа тоже должен отличаться друг от друга в 2 раза.

Пантограф для фрезера: материалы

Для того чтобы изготовить пантограф своими руками, потребуются следующие материалы:

  1. Квадратный металлический профиль 12×12
  2. Подшипник 180201.
  3. Втулки под наружную обойму подшипника.
  4. Пальцы по внутреннему размеру подшипника и резьбой М12.
  5. Гайка М12.
  6. Болты М6×45
  7. Гайки М6.
  8. Втулка под закрепление копира.
  9. Профильная труба 40×40
  10. Петля металлопластикового окна.
  11. Краска.
  12. Малярный скотч.
  13. Металлическая пластина.
  14. Винт для фиксации копира.

Пантограф для фрезера: инструмент

Кроме перечисленных материалов, необходим инструмент:

  • Ручной фрезер.
  • Угловая шлифовальная машинка.
  • Сварочный аппарат.
  • Гаечные ключи.
  • Мерительный инструмент.

Пантограф для фрезера: поэтапная инструкция изготовления своими руками

Приступаем к непосредственному изготовлению пантографа.

Этап №1. Резка заготовок

Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.

Этап №2. Сверление технологических отверстий

На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.

Этап №3. Сварка площадки под фрезер

После этого нужно сварить площадку под фрезер.

Этап №4. Изготовление шатунов

На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.

Этап №5. Изготовление узла для крепления копира

Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.

Этап №6. Изготовление механизма подъема подшипника

Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.

Этап №7. Сборка пантографа

Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировальные фрезы – инструмент, на котором, кроме режущей части, присутствует подшипник. Его размер равен диаметру режущей части фрезы. Подшипник может располагаться как в верхней, так и нижней части фрезы. Инструмент так и классифицируется. Стоит учесть, что маркировка означает положение подшипника при обычном размещении фрезы – хвостовиком вверх.

Служат они для выполнения копировальных работ по шаблону. При использовании фрезы с верхним подшипником шаблон располагается сверху детали, если с нижним положением подшипника, то снизу.

Работа ручным фрезером предполагает применение любых фрез. Это безопасно. Единственное, что при использовании режущего инструмента с верхним подшипником следует обращать внимание на вылет фрезы, чтобы не повредить верстак.

Фрезерование на деревообрабатывающем станке предусматривает использование фрез только с нижним положением подшипника. Это связано с тем, что у фрезы с верхним положением подшипника открытая вращающаяся режущая часть оказывается в зоне заготовки. Неосторожное движение может привести к серьезной травме. Такие фрезы применяются на станках только в особых случаях с максимальным соблюдением правил ТБ.

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняются сложнейшие работы по изготовлению идентичных деталей. Но для работы в домашних условиях можно изготовить несложные аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

pro-instrument.com

ТОП 7 лучших фрез для ручного фрезера для новичков

Несколько дней назад я приобрел погружной ручной фрезер. Эту покупку планировал давно, ведь фрезер — это уникальный инструмент, который открывает поистине безграничные возможности в творчестве при работе с деревом. О том на что стоит обратить внимание при покупке фрезера читайте в этой заметке.

Бывает, что с некоторыми дорогими моделями фрезера в комплекте идет набор фрез, иногда прилагается одна фреза. Но чаще всего фрезер идет без фрез. Это не очень удобно для начинающих, но на мой взгляд, логично. Ведь лучше выбрать и приобрести те фрезы, которые нужны именно вам, чем переплатить за комплект, половиной которого вы не будете пользоваться.

В этой статье – информация по самым популярным фрезам, при помощи которых можно сделать очень многое. Именно с фрез из этого списка стоит начать новичкам в освоении этого инструмента.

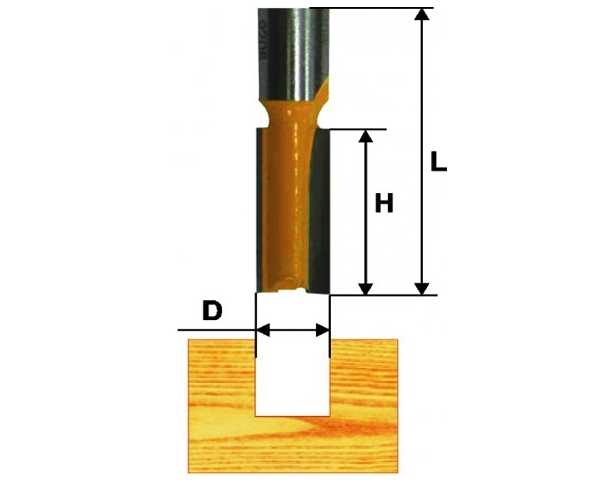

1. Прямая пазовая фреза


Как следует из названия, фреза предназначена для изготовления канавок (пазов). От параметров фрезы зависит возможная ширина и глубина паза. Однако при выборе глубины паза, стоит также учитывать мощность вашего фрезера.Такая фреза пригодится для многих изделий от шкатулок для шкафов. В частности, именно с помощью такой фрезы, я планирую вырезать канавки под каретку для поперечно реза на своем самодельном циркулярном столе из фанеры.

2. Радиусная (кромочная калевочная) фреза


Используется для обработки кромки детали. Огромное разнообразие профилей радиусных фрез позволяет достичь практически любой возможной конфигурации кромки. Особенно это актуально для мебели и других предметов интерьера. Благодаря наличию подшипника, можно применять такие фрезы как по прямолинейным, так и по криволинейным кромкам.

3. Копировальная фреза для работы по шаблону

С такой фрезой нет ничего сложного в изготовлении нескольких одинаковых фигурных изделий – например декоративных элементов мебели неправильной формы. Сначала изготавливается шаблон, а затем при помощи этой фрезы он копируется необходимое количество раз. Подшипник на фрезе двигается по шаблону, а фреза по заготовке. В результате заготовка полностью повторяет профиль шаблона. Такие фрезы бывают с подшипником внизу или вверху – это вопрос предпочтения мастера.

профиль этих двух деталей абсолютно одинаковый, так как выполнен с использованием копировальной фрезы

4. Галтельная полукруглая фреза

По сути очень похожа на прямую пазовую фрезу, но имеет закругленную режущую часть. Благодаря этому паз получается не прямоугольный, а закругленный. Очень эффектно смотрится на элементах мебели в качестве декора.

пример канавок сделанных полукруглой фрезой

в процессе изготовления канавок

5. Фальцевая фреза с подшипником


Такая фреза идеально подойдет для выборки любого углового паза. В частности широко применяется для выборки пазов для монтажа задней стенке мебели, например шкафа или тумбы.

в процессе работы — выборка паза глубиной 5мм

задняя стенка из фанеры встала идеально

6. Рамочная фреза


Фреза предназначена для создание красивых и прочных соединений под прямым углом. Это могут быть рамы, фасады и любые другие элементы. В данном случае использовалась составная фреза с подшипником. Чтобы сделать ответный паз нужно поменять местами подшипник и одну из режущих кромок. Такую фрезу обычно применяют в стационарно закрепленном к столу фрезере. Линейка очень упрощает задачу.

пример фасада изготовленного при помощи только рамочной фрезы

так выглядит соединение с торца

7. Филеночная фреза


Фреза для выборки филенок на фасадах. Рекомендуется также использовать только на стационарно закрепленном фрезере. Помимо этого удобно и безопасно, когда заготовка поджата сверху.

такой фасад может получиться при использовании филеночной фрезы

Это моя первая заметка о работе с ручным фрезером. Мне по душе пришелся этот инструмент, так что в ближайшее время ждите продолжения.

Благодарю за внимание! Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал вТелеграм!

Общайтесь и задавайте вопросы автору блога ВКонтакте!

www.strelnawood.ru

Копировальные кольца для фреза: предназначение, описание, подбор

Для того чтобы обеспечить полноценную работу ручного фрезера, необходимо использовать соответствующие приспособления —  копировальные кольца для фрезы.

Особенности копировальных колец

Ручной фрезер

Копировальные кольца являются круглой пластиной, которая имеет выступающий буртик.

При работе оборудования наблюдается скольжение буртика вокруг шаблона.

С помощью данного составляющего обеспечивается необходимая траектория движения фрезы.

Местом крепления  данного приспособления является подошва фрезера.

Для его крепления могут использоваться разнообразные способы.

Наиболее часто производится его вворачивание в отверстие резьбой.

Некоторые копировальные кольца оснащаются специальными усиками, которые вставляются в специальные отверстия во время их крепления к фрезам. Также может производиться прикручивание копировальных колец. С этой целью наиболее часто используются винты.

При выборе  данного приспособления необходимо в обязательном порядке обращать внимание на его размер. По своему диаметру он должен максимально точно сочетаться с диаметром фрезы.

При этом подбор кольца осуществляется таким образом, чтобы его диаметр не соприкасался с режущими частями фрезы. Для компенсации диаметров между кольцом и фрезой осуществляется подбор шаблонов таким образом, чтобы они были меньше готовых деталей.

Применение кольца

При использовании фрезеровального кольца предоставляется возможность фрезеровки по шаблону. При этом осуществляется копирование одного и того же рисунка на заготовку.

Выполнение определенных работ требует наличия не только столярных навыков, но и умения обращаться с инструментами. Например для того чтобы установить дверные петли, необходимо потратить большое количество времени.

Для его сокращения применяется ручная фреза, в которую предварительно устанавливается копировальное кольцо. С его помощью можно произвести максимально точное фрезерование мелких деталей.

Копировальное кольцо предназначается для защиты шаблона от фрезы. При работе инструмента по краю шаблона скользит фланец.

Он должен иметь оптимальный размер, что позволит фрезе свободно вращаться во время работы. Именно поэтому производится учет расстояния между фрезой и  данным приспособлением.

Для того чтобы узнать оптимальное расстояние между  данным приспособлением и фрезой, необходимо от диаметра фрезы отнять диаметр  данного приспособления. Полученная величина разделяется на два.

Это число и станет оптимальным расстоянием между фрезой и  данным приспособлением. Если изготавливаются шаблоны, которые имеют цифры, то это требует увеличения расстояния между фрезой, перемещение которой осуществляется внутри шаблона, и  данным приспособлением. При этом сам шаблон должен быть немного больше.

Для того чтобы определить особенности перемещения фрезы, между ней и  данным приспособлением добавляется расстояние. Например, если используется фреза в 12 миллиметров и копировальное кольцо, диаметр которого составляет 16 миллиметров, то с помощью данного инструмента можно прикрепить петли для раскладного стола заподлицо, размер которых составляет 30х71 миллиметр.

После того, как копировальное кольцо будет установлено, оно должно сместиться под основанием на пять миллиметров.

Для изготовления шаблона необходимо использовать дощечку, толщина которой составляет не менее шести сантиметров. Из нее необходимо отпилить небольшой кусочек.

Его размер должен полностью соответствовать размеру инструмента, что позволит получить качественную опору. С одной стороны необходимо отметить место, на которых будут крепиться петли.

После этого добавляется расстояние между фрезой и копировальным  кольцом в соответствии с вышеописанной формулой.

Расчет расстояния между  данным приспособлением и фрезой производится достаточно просто. Его можно произвести самостоятельно даже мастеру без соответствующего опыта.

Если копировальные кольца для фреза подобраны правильно, то это позволит обеспечить максимально качественное проведение работ.

Техника работы кольца

Копировальные кольца в наборе

Работа  данного приспособления производится достаточно просто.

При ведении фрезера вдоль шаблона предоставляется возможность получить рисунок, который полностью соответствует этому шаблону.

С помощью этого метода можно с легкостью изготовить эффектную дверную табличку.

Наиболее часто данный способ применяется при возникновении необходимости в установке дверных петель заподлицо.

В данном случае предоставляется возможность самостоятельно произвести шаблон. По нему производится фрезерование нескольких пазов, в которые в дальнейшем будут устанавливаться петли.

Изготовление шаблона является достаточно длительным процессом. Несмотря на это, производство самих пазов будет осуществляться в течение нескольких секунд.

Очень часто для фрезерования осуществляется покупка готового шаблона. Его необходимо зажать струбцинами.

В него необходимо вставить фланец  данного приспособления, а после этого только включить фрезер. Далее производится помещение фрезы в деталь и перемещение фрезера в соответствии с формой шаблона.

Фрезерование деталей с использованием шаблона производится по достаточно простой технологии. При фрезеровке отпечаток шаблона осуществляется не на всю толщину.

При этом наблюдается наличие небольшого расстояния между такими приспособлениями, как край шаблона и выфрезерованный паз.

Для того чтобы устранить данный дефект, необходимо приложить петлю в соответствующем месте и обвести ее карандашом. Между фрезой и  данным приспособлением необходимо определить расстояние в соответствии с вышеописанной формулой.

Далее производится выпиливание шаблона. Для шлифовки его края необходимо использовать мелкую наждачку. Фрезеровка должна производиться в два этапа с обеих сторон петли.

Также необходимо высечь углубления для штифтов петли. Это обеспечит возможность получения одного уровня между поверхностью материала и петлями.

Копировальные кольца для фрезера, видео о которых представлено ниже – это идеальный вариант получения максимально точных заготовок.

Особенности производства приспособлений

Копировальное кольцо – это универсальное приспособление, которое широко применяется для фрезерования разнообразных деталей с высоким уровнем точности. Данные изделия характеризуются:

  • Прочностью
  • Надежностью
  • Долговечностью
  • Износоустойчивостью

Максимальная точность производства заготовок при использовании копировальных колец осуществляется благодаря их правильной геометрии. Копировальные кольца характеризуются наличием нескольких типоразмеров, что позволяет их применять для различного инструмента.

Производство данных приспособлений осуществляется по универсальной технологии, что обеспечивает им отменную работоспособность. Для изготовления копировальных колец используется сверхпрочных металл, что ограничивает возможность их поломки во время работы.

Благодаря наличию на изделиях специального покрытия обеспечивается их устойчивость к коррозии и другим воздействиям окружающей среды негативного характера.

Благодаря эргономичной форме  данного приспособления обеспечивается высокий уровень удобств во время его монтажа на фрезу. Данные приспособления являются достаточно мелкими деталями, что обеспечивает удобства во время их хранения и перемещения.

Копировальное кольцо является неотъемлемой частью фрезеровальной машины, с помощью которого осуществляется максимально точное выполнение работ. С этой целью необходимо всего лишь правильно произвести подбор кольца.

Фрезерование и его особенностей

На сегодняшний день очень многие люди при установке мебели, проведении ремонта и т.д. нуждаются в обработке металла или дерева. С этой целью наиболее часто используется фрезерование.

Это процесс, при котором производится резка металла. С этой целью необходимо использовать вращающийся режущий инструмент.

Одновременная подача заготовки при этом осуществляется по линейному принципу. Снятие материала с заготовки осуществляется с помощью фрезы, на которое надевается копировальное кольцо, на определенную глубину.

При обработке материала работа фрезы может осуществляться периферией или со стороны торца. При работе инструмента производится вращение фрезы.

Копировальное кольцо вращается вместе с ней. Инструмент имеет периферийные и торцевые режущие кромки зубьев, с помощью которых осуществляется фрезерование. При этом наблюдается  увеличение к центру толщины среза и ее уменьшение при контакте фрезы и заготовки.

Копировальное кольцо является неотъемлемым приспособлением фрезеровального оборудования. С его помощью производится считывание шаблонов, что значительно облегчает процесс работы с фрезеровальной машиной. Установка  данного приспособления на фрезер осуществляется без использования специального инструмента, что позволяет с легкостью выполнить это действие любому человеку.

По своему внешнему виду копировальное кольцо напоминает круглую пластину, которая характеризуется наличием выступающего буртика. Кольца выполняются из стали, что обеспечивает им длительную эксплуатацию.

Копировальное кольцо характеризуется наличием внутреннего и внешнего диаметра. Внутренний диаметр данного приспособления является достаточно важным аспектом, так как по этому показателю производится его подбор к определенной фрезе.

С помощью копировальных колец фрезеровальной машиной не только производство заготовок, но и закругление углов. Для выполнения этого действия необходимо использовать копировальные кольца, которые по своему диаметру максимально точно совпадают с фрезой.

Для того чтобы максимально просто произвести процедуру, необходимо использовать шаблон. Достаточно часто осуществляется применение регулируемого шаблона.

С помощью копировальных колец работа с фрезеровальной машиной для оператора значительно упрощается.

Несмотря на то, что данные приспособления имеют относительно небольшие габариты и практически незаметны во фрезеровальной машине, они позволяют максимально точно производить разнообразные заготовки.

Характеристики фрезеровального оборудования

Какой фрез выбрать

Фрезеровальное оборудование широко используются не только для производства заготовок, но и для выравнивания поверхностей.

Независимо от предназначения оборудования оно включает в себя роторные кольца, с помощью которых осуществляется максимально качественное проведение работ.

С помощью фрезеровального оборудования ручного типа осуществляется зачистка, шлифовка, удаление, обдирка строго лакокрасочного покрытия.

Работа данного оборудования осуществляется на твердой поверхности в виде кирпича, асфальта, камня, бетона и т. д.

С помощью данного инструмента выполняются строительные и отделочные работы. Его недостатком является то, что с его помощью за определенный период можно выполнить малый объем работ.

Для того чтобы увеличить скорость работы, необходимо использовать роторно-фрезеровальную машину. Ее можно использовать не только внутри помещений, но и на открытых площадках, к которым относятся набережные, взлетно-посадочные полосы, территории внутренних дворов, дорожные покрытия и т. д.

Данный инструмент характеризуется наличием фрез, который выступает главным рабочим инструментом. Их местом расположения является вращающийся барабан. Фрезы крепятся к осям в шахматном порядке. Они оснащаются роторными кольцами.

Ламели являются металлическими звездочками, которые характеризуются наличием впаянного твердосплавного металла, который с легкостью может выдерживать сильные гидравлические нагрузки.  На тип применяемых ламелей напрямую влияет глубина снятия и тип работ.

В зависимости от используемой энергии фрезеровальное оборудование могут быть дизельными или электрическими. Минимальное количество фрез в агрегате составляет 70 штук, а максимальное – 130 штук. Ширина обработки поверхности фрезеровальной машины составляет от 18 до 30 сантиметров в зависимости от ее модели.

Оборудование характеризуется наличием достаточно эргономичной ручки, что обеспечивает для оператора простоту работ с ним. В большинстве случаев оно имеет сверхпрочный металлический корпус, который является стойким к ударам, гидравлическим нагрузкам и другим воздействиям механического характера.

Благодаря цельному корпусу агрегатов ограничивается возможность попадания внутрь пыли, грязи и воды. Он имеет специальное напыление, которое уберегает его от коррозии и других негативных воздействий.

Копировальные кольца являются неотъемлемой частью фрезеровальной машины. На сегодняшний день существует несколько разновидностей машин. Независимо от вида осуществляется использование  данного приспособления. Данное приспособление обеспечивает высокую точность проведения работ. С этой целью необходимо правильно произвести подбор диаметра кольца. Рассчитать его можно по специальной, но достаточно простой формуле.

Производство приспособлений осуществляется из качественных материалов, что обеспечивает им износоустойчивость и долговечность. Использование копировальных колец во фрезеровочных машинах может осуществляться неоднократно, что позволяет экономить денежные средства на их покупке.



Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Приспособления и возможности ручного фрезера

Направляющая для фрезера

Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером, а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.

Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной изготовлению деревянной межкомнатной арки.



Направляющие шины для ручного фрезера

Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.

Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.

Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.

Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.

Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.

Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.

Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.

Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.

Для разделки листов гипсокартона в размер применяют длинные направляющие.

Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.

Направляющую шину легко монтируют на современный стол-верстак и получают новые возможности для обработки. Результат — профили любой сложности с высокой точностью.

Рабочий стол для фрезерования оснащен угловым упором. Установленная на нем направляющая шина регулируется по высоте. Подставка для стола легко складывается.

Регулировочные винты позволяют выставить упор машины без зазора относительно шины. Результат — чистое прецизионное фрезерование и без сколов поверхности.





Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву .



Специализированные направляющие для ручного фрезера

Мебельное соединение на шипах не утрачивает своей значимости у мебельщиков и столяров. Непростительно, если на изготовление одного соединения уходит много времени, а точность не обеспечивается. Предлагаемая вашему вниманию шипорезная приставка представляет собой целую шаблонную систему.

Шаблонная система длиной 500 мм обеспечивает три вида соединений деревянных деталей: пальцевое, «ласточкин хвост» и шкантовое.

Для каждого вида рекомендованы свои фрезы. Шаблонная система комплектуется тремя направляющими шаблонами: 1 — «ласточкин хвост» (концевые шипорезные фрезы), 2 — пальцевое соединение (пазовые фрезы), 3 — шкантовое соединение (сверла под шканты). Так выглядит полный шипорезный комплект.

На фотографиях приставки показан комплект самих шаблонов и результаты их применения. Во многих странах мебельные плиты выпускают с уже готовыми рядами отверстий “32”, что позволяет любому легко и быстро изготавливать (точнее — собирать) целые мебельные стенки и даже на основе исключительно собственных идей.

Направляющая для пошагового фрезерования мебельных отверстий
по системе «32». Она упрощает сборку мебели.

Пока наши производители мебельных плит еще не освоили эту рациональную систему,  предлагаем воспользоваться приставкой FS-LR 32 для фрезерных машин и самостоятельно выполнять такую доработку плит. Как правило, ее поставляют уже в полной комплектации.

Обычно сложное и трудоемкое изготовление соединений ящиков, превращается в простую операцию благодаря шаблонной системе. Три шаблона – три вида соединений и быстрота в их изготовлении.

Направляющая для раскроя гипсокартона фрезерной машиной необходима профессионалам, занимающимся возведением перегородок. Она собирается из отдельных элементов и может наращиваться до необходимой длины. Для гипсокартона потребуется и соответствующая фреза.

Шаблон и копировальное кольцо позволяют делать врезку пазов впотай. Фрезерование отверстий — для мебельных ручек становится удобным. Наиболее хорошие результаты эти приспособления показывают при работе фрезерной машиной с электронной регулировкой скорости.

Приспособления для пошагового сверления отверстий. На него монтируют специализированную направляющую: 1 — плата для установки фрезерной машины на направляющую; 2 — боковой упор с верхним ограничителем; 3 — верхний ограничитель.

Опорно-копировальные кольца с помощью предлагаемой оснастки легко меняются и регулируются по высоте. Вся регулировка производится отверткой.

Используя циркуль, вы легко фрезеруете по радиусу. Он позволяет работать радиусом 50 — 1300 мм. Такое приспособление можно сделать и самим. Не забудьте о метрической шкале.



Приспособления для копирования и тиражирования идентичных деталей

Угловой рычаг и набор копировальных щупов необходимы для изготовления серии идентичных деталей. На угловом рычаге есть шкала (цена деления — 1/10 мм). Благодаря этому можно центровать упорное кольцо под фрезой. При копировании форма детали точно воспроизводится фрезой на новой заготовке. Угловой рычаг может быть укомплектован опорной платой и защитой от стружки. Такое сочетание обеспечит идеальную обработку кромок.

А вот копирование с шаблоном и копировальным кольцом позволяет профессионально осуществлять врезку пазов впотай в мебели или фрезеровать отверстия под ручки в выдвижных ящиках.

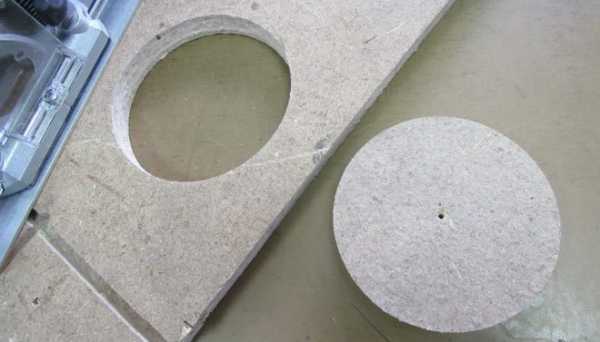

Весьма простым и крайне необходимым приспособлением для фрезерной машины является циркуль. Наиболее подходящий материал для него — прозрачное оргстекло. На его поверхности нанесена точная метрическая шкала. Некоторые модели обеспечивают окружность до 1,5 м. С таким приспособлением любая круглая столешница — не проблема. Кстати, его несложно изготовить самостоятельно.

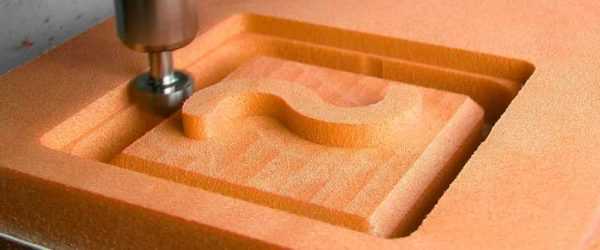

Копирование по заготовке обеспечивает угловой рычаг с точной шкалой регулировки и набор копировальных щупов. У вас появляется возможность центровать упорное кольцо точно под фрезой. Угловой рычаг, дополненный опорной платой, также обеспечивает технологичное фрезерование кромок. Полная комплектация углового рычага: набор копировальных щупов, опорная плита, защита от стружки.



Пылеудаляющие установки для фрезера

Для организации пылеудаления профессионалы приобретают отсасывающую установку (технический пылесос), которую гибким шлангом через адаптер подключают прямо к фрезеру. Шланг не мешает управлять машиной, да и само место обработки детали и ее разметка всегда будут открыты для визуального контроля.

Удаление пыли — первостепенная задача по оснащению любой фрезерной машины. И для этого совсем не обязательно покупать дорогостоящую установку по отсосу пыли. Эффективный отсос пыли можно создать и с помощью обычного пылесоса.

Без пылеудаления фрезерной машиной работать просто невозможно. Любителям решаться на такую покупку обременительно по деньгам, да и не всегда оправдано из-за редко выполняемых работ. Но есть решение и для них, как устранить пыль с помощью мощного бытового пылесоса. Между пылесосом и инструментом подключают герметично закрывающийся бак, который и уловит основную массу пыли. Его оснащают дополнительным шлангом, а внутри разделяют мелкой тканевой сеткой, которая задерживает пыль в баке. Такие баки можно купить готовыми или изготовить самостоятельно. Обращаем внимание на принципиальное расположение в нем шлангов, разделенных сеткой. Любителю такой вариант позволит локализовать основную массу пыли от фрезерования. Самодельный пылеуловитель позволяет эффективно собирать бытовому пылесосу не только древесную пыль, но и крупный строительный мусор.

Кстати, в одной из предыдущих статей уже рассказывалось о дополнительном оснащении дрелей как наиболее распространенного электроинструмента. В это трудно поверить, но дрель можно приспособить для перекачки жидкостей и даже замешивания цементных растворов.

И в завершении, как всегда, несколько видео о работе с ручным фрезером по дереву, наглядно демонстрирующие возможности фрезера, о которых было рассказано в этой статье.











Что бы еще почитать?

remstd.ru

Копировальная фреза для ручного фрезера – Фрезы по дереву для ручного фрезера

Отправить ответ

avatar
  Подписаться
Уведомление о
