Конструкции лестниц на второй этаж: Виды лестницы на второй этаж

Конструкция классической поворотной лестницы на второй этаж

14 июня 2018

Сегодня желающие установить лестницу в доме или в двухуровневой квартире сталкиваются с проблемой непростого выбора оптимальной конструкции из множества вариантов. Этот выбор усложняется широким ассортиментом основных и отделочных материалов, способным привести в растерянность даже самого искушенного заказчика. Поэтому перед тем, как вызывать замерщика, стоит определиться, как минимум, с типом лестницы, которая подходит вам по всем показателям. Но, к сожалению, ваши желания иногда могут не совпадать с возможностями обустраиваемых помещений.

Для того, чтобы мастера могли изготовить лестницу, которая будет полностью соответствовать вашим чаяниям, необходимо произвести точные замеры, определить тип конструкции и, в идеале, показать производителю примеры фотографий с лестницами.

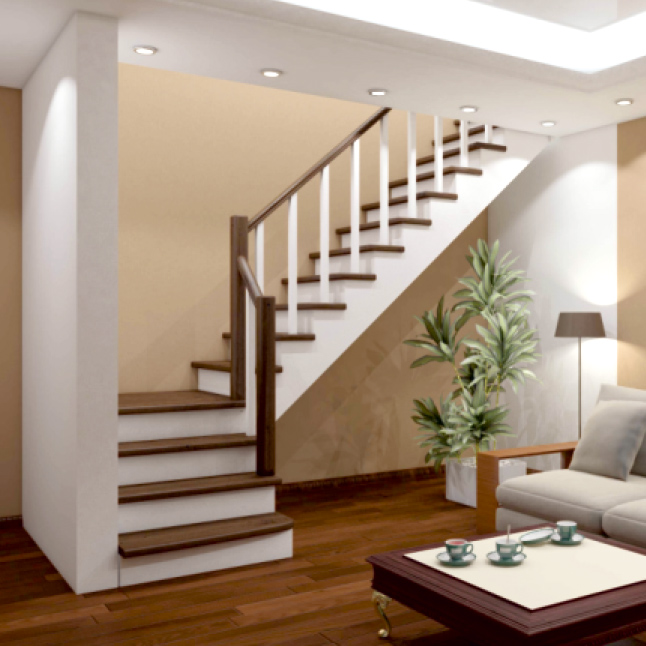

Конструкция классической поворотной лестницы

Приведённая картинка наглядно демонстрирует основные детали лестничного марша, собранного на тетиве – боковой балки, на которую опираются ступени.

Знание и понимание этих терминов позволит вам разговаривать с мастерами на одном языке. Кроме этого, вам будет полезно узнать следующие понятия:

• Косоур – пилообразная несущая основа, на которой крепятся ступени. Более прочная, но громоздкая альтернатива тетиве;
• Больца – стальные болтовые крепления, используемые для фиксации ступеней к несущей основе, например, к стене;
• Лестничная площадка – небольшой промежуток между лестничными маршами, расположенными под разным углом.

Что касается материалов, то в данном случае предлагаемый выбор включает в себя различные породы древесины (дуб, ясень, бук, берёза, сосна, ель, лиственница), а также металлические и стеклянные элементы, которые могут комбинироваться с деталями из массива. Реже в домашних лестницах используется достаточно дорогой натуральный камень. Во всех случаях следует рассчитать нагрузку готового лестничного марша на несущее основание, чтобы избежать серьёзных проблем в процессе эксплуатации.

Безопасность использования интерьерных лестниц – во главе угла

Лестничная конструкция, как любое вертикально ориентированное сооружение, должна соответствовать правилам безопасности. Особое внимание снижению рисков при проектировании лестничных систем уделяется при наличии маленьких детей или людей преклонного возраста.

Основные правила, определяющие безопасность использования межэтажных интерьерных лестниц:

1. Края всех деталей должны быть закруглёнными – никаких острых углов!
2. В процессе изготовления должна иметь место тщательная обработка деревянных/металлических заготовок, позволяющая придать рабочим поверхностями идеально гладкое состояние.
3. Если речь идёт об использовании стеклянных панелей, то настоятельно рекомендуется применять закалённое стекло толщиной не менее 5-6 мм.
4. В процессе обработки древесины следует применять экологически чистые составы, которые имеют соответствующие сертификаты и рекомендации экспертов.
5. Расстояние между балясинами не должно превышать 14-15 см. Чем чаще ограждение, тем меньше вероятность падения.
6. Если в доме живут маленькие дети до 7 лет, обязательно используйте специальные деревянные или пластиковые воротца, которые будут закрывать вход на лестницу.
7. Не стоит применять глянцевые лаки для обработки деревянных ступеней.

Особое внимание следует уделять качеству крепежа и общей конструкционной прочности. Внимательно осматривайте всю лестницу не реже одно раза в полгода. Любые скрипы, большие трещины, растрескивания, плохо закрученные болты могут привести к серьёзным авариям.

Самой опасной лестницей в мире считается каменный лестничный марш, прилегающий вплотную к водопаду Пайлон дель Дьябло в Эквадоре. Ужасающе крутой подъём усугубляется мокрыми скользкими ступенями, поэтому смельчаки, рискнувшие покорить эту вершину, не любуются окружающими захватывающими пейзажами, а большую часть пути смотрят под ноги, цепляясь за не менее скользкие поручни.

ЗАКАЗАТЬ ЛЕСТНИЦУ

Оцените запись:

(Нет голосов)

Процесс изготовления лестницы для загородного дома и дачи

Замер

Наш мастер выезжает к вам на объект и снимает все необходимые размеры. Также вы можете сделать замер самостоятельно.

1 день

Дизайн-проект

Проектировщик создаёт эскиз, а так же расчёт и указание технических параметров вашей будущей лестницы.

1 день

Производство + отделка

После согласования проекта мы приступаем к изготовлению лестницы. Это занимает порядка 2 — 4 недель.

~14 дней

Монтаж

Монтаж деревянных лестниц производит наша специально обученная бригада с 9-летним опытом.

1 день

Лестница на второй этаж своими руками: расчеты, изготовление и монтаж

Чтобы изготовить лестницу на второй этаж своими руками, требуется не просто разработать ее конструкцию, а сделать это так, чтобы она вписывалась в общую обстановку. Готовый комплект закупается в магазине или изготавливается своими руками. Во втором случае требуется хорошо продумать схему изготовления, потому что допущенные ошибки могут привести к опасным последствиям.

Содержание

• Виды конструкций
• Нормативы для проектирования
• Винтовые лестницы
• Расчет конструкции
• Тип на сборной колонне
• Маршевая лестница
• Виды маршевых лестниц
• Пошаговый монтаж
• Лестница на больцах
• Расчет
• Монтаж
• Правила освещения

Виды конструкций

Разновидности конструкций лестниц представлены в таблице.

Наименование	Описание	Фотография
Винтовые	Такой вид лестницы еще называется спиральный. Имеет привлекательный вид и занимает мало пространства. Однако при эксплуатации вызывает много неудобств.
На больцах	Для крепления ступеней применяются больцы. Это специальные  металлические болты. Внешне конструкция смотрится воздушной, хотя и выдерживает существенную нагрузку
Маршевые	Изделия, чаще всего применяемые в двухэтажных домах. Состоят из одного или нескольких маршей. Во втором случае изготавливаются между ними площадки, которые могут быть простыми и поворотными

Как правило, материалом лестницы является дерево или металл. Кроме того, применение находит бетон, мрамор и стекло.

Лестницы бывают:

• Открытыми. Ступеньки расположены в горизонтальной плоскости.
  ­
• Закрытыми. Присутствует вертикальная планка

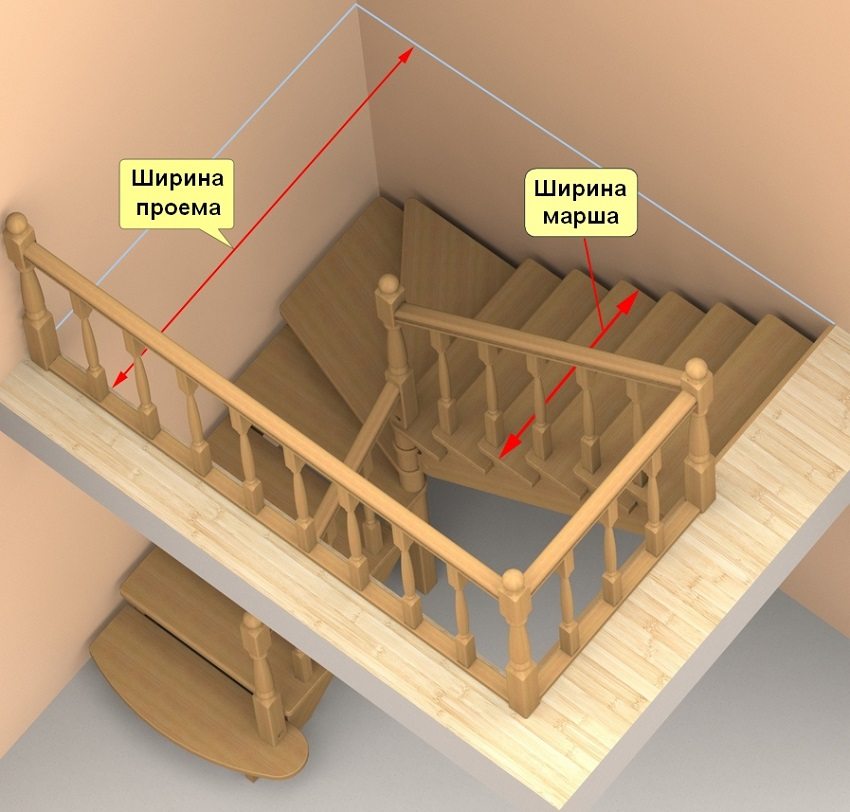

Нормативы для проектирования

При проектировании используются стандарты. Это необходимо для удобства и безопасности конструкции.

Нормативные величины:

1. Размер наклона находится в пределах 30-50 градусов. Идеальный параметр – 45. Меньший размер обеспечивает легкость передвижения. Большая величина, наоборот, затрудняет движение, но экономит пространство.
   ­
2. Количество ступенек должно соответствовать нечетному числу.
   ­
3. По ширине ступеньки выполняются 25-30 см. При меньшей величине свисает пятка ступни.
   ­
4. Оптимально расстояние между ступеньками – 15-20 см. Меньше делать не следует, иначе приходиться частить шагами. Большая высота неудобна для пожилых людей.
   ­
5. Перила располагаются на высоте 90-120 см.
6. Минимальная ширина лестницы – 80 см.

Определение количества ступеней ведется делением общей высоты лестницы на величину высоты ступенек. Если результат получается нечетным, то ведется корректировка размера. Часто при делении остается остаток. Его вычитают от высоты 1 ступени.

Винтовые лестницы

Такие виды не занимают много пространства, хорошо смотрятся и зрительно увеличивают высоту потолка.

К преимуществам относится:

• Компактность. Для сооружения такой лестницы достаточно площади 1,5х1,5 м.
  ­
• В состав входит небольшое количество материалов, поэтому цена изделия невысокая.
  ­
• Большое разнообразие видов. Изготовление ведется из различных материалов со всевозможным оформлением.

Имеются и недостатки:

• Невозможность перемещения крупногабаритных предметов.
  ­
• Сложность в изготовлении своими руками.

Расчет конструкции

Винтовые лестницы имеют свои особенности расчета:
­

• Следует помнить, что из-за винтообразности конструкции некоторые ступеньки находятся над головой человека. Это нужно учитываться при расчете их высоты. Поэтому эту величину сделать маленькой невозможно.
  ­
• Ширина ступенек по длине разная. С одной стороны, там, где они узкие, крепление ведется к центральному столбу. В другой части – широкие. Здесь крепление идет к блясинам. В середине ширина ступени составляет 40 см.
  ­
• Оптимальный диаметр лестницы – 2 м, но допускается уменьшение величины до 1,5 м.
  ­
• Расстояние между витками должно быть 190 см.

Тип на сборной колонне

Основу составляет металлический столб. На него надеваются все остальные элементы конструкции.
Деревянными цилиндрами с одной стороны задается высота ступеней. С другой стороны расположены блясины, которые имеют запилы. Расстояние между пазами тоже соответствует высоте ступенек.

Процесс сборки начинается с установки трубы. Для этого делаются отверстия в потолке второго этажа и в полу первого. В них фиксируется столб. Дальше на него насаживаются все элементы, включая ступеньки и блясины. Вырезаются ступени из клееной древесины.

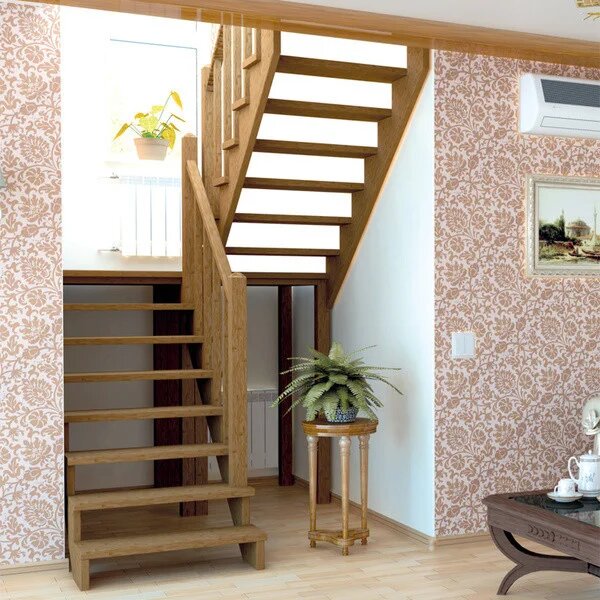

Маршевая лестница

Это наиболее распространенный вид. Технология изготовления и монтажа хорошо разработана. Конструкция не сложная, состоящая из нескольких маршей с ровными ступеньками и переходных участков.

К недостатку относится необходимость наличия большого пространства.
На каждом участке количество ступеней не должно превышать 15. Если при проектировании получается больше, нужно создавать второй марш.

Виды маршевых лестниц

Такие лестницы имеют несколько разновидностей:
­

• Закрытые и открытые конструкции. Закрытые характеризуются наличием подступенников, а вторые собираются без них.
  ­
• Лестницы со ступеньками, закрепленными на тетивах или установленными на косоурах.
  ­
• Если количество ступенек на участке больше 9, то марши разделяются площадками.
  ­
• Иногда в целях экономии пространства вместо площадок изготавливаются лестничные повороты. Такие ступни называются забежными. К недостатку относится повышенная опасность травмирования на данном участке.

Пошаговый монтаж

Для монтажа лестницы на косоурах выбираются массивные доски, которые имеют толщину не менее 80 мм, и ширину 400 мм.

Пошаговый процесс монтажа представлен в таблице.

Порядок шагов	Описание	Картинка
1	На первом этапе ведется установка столбов. К ним будут крепиться как забежные ступени, так и верхние косоуры
2	Идет монтаж нижних косоур. Та, что располагается возле стены, крепится на декоративную планку
3	Устанавливаются промежуточные косоуры
4	Монтируются ступеньки. Для этого в них сверлятся отверстия, в которые закручиваются саморезы
5	Для крепления блясин, в ступеньках сверлятся отверстия, в которые вставляется трубка. Фиксация идет на шпильку
6	Установка балясин
7	Все элементы конструкции с перилами установлены

Лестница на больцах

Со стороны создается такое впечатление, что лестница парит в воздухе. С одной стороны, она крепится к стенке, а с другой удерживается поручнем. Такая конструкция легко ремонтируется, поскольку весь крепеж на виду. Во время движения по ней доски не скрипят. Это связано с отсутствием деревянных стыков.

Материалом для изготовления ступенек может быть:
­

• Дерево. Выбор досок идет толщиной не менее 6 см. Подбираются твердые породы: бук, дуб или ясень. Мягкая и тонкая древесина не подходит, поскольку со временем она может деформироваться.
  ­
• Закаленное стекло. Материал восприимчив к ударам. Могут появиться сколы.
  ­
• Камень. Применятся гранит или кварцит.
  ­
• Нержавейка. Ставится в том случае, если лестница устанавливается на улице.

Расчет

При изготовлении лестницы с 2 маршами, пролеты разделяются площадкой. Располагается она по отношению к ним под углом 90 градусов. Высота ступенек выбирается 15 см, а ширина 80. Общая высота изделия берется 3 м. На оба марша приходится по 9 ступенек. Десятая на первом участке выходит на площадку. На втором марше десятая ступенька совпадает с полом второго этажа.

Монтаж

Монтаж лестницы состоит и следующих шагов:
­

1. к стене крепится тетива или косоур;
   ­
2. к межэтажному перекрытию крепится вторая несущая конструкция;
   ­
3. в нее вставляются больца, которые опускаются вниз;
   ­
4. с нижней части начинается набор ступенек.

Для сборки не требуется наличия лесов. Одна часть ступенек крепится к боковой стенке, а во вторую вставляются больца. По мере монтажа собранную часть можно использовать в качестве подмосток для дальнейшей сборки.

Правила освещения

Требования к освещению лестниц предъявляются такие же, как и для помещения. Главное, чтобы не создавалось теневых участков.

Освещение может быть:
­

• Общим. Светильники располагаются равномерно на потолке, с шагом в районе 1м.
  ­
• Локальное освещение. Устанавливается над ступенями. Поскольку потребление энергии низкое, в ночное время отключение не ведется.
  ­
• Светильники, встраиваемые в перила.

При установке светильников нужно соблюдать следующие правила:
­

1. Если лестница изготовлена из темных материалов, ей нужно более мощное освещение. Связано это с тем, что идет отражение света.
   ­
2. Рассеянный свет применяется только для открытого типа лестниц.
   ­
3. Установленные светильники должны хорошо вписываться в общую обстановку квартиры.

При изготовлении и монтаже лестницы требуется хорошо представлять, какой вид приемлем в помещении. Если места недостаточно, лучше поставить винтовой тип. Также хорошим вариантом является лестница на больцах. Если же территория позволяет, лучше поставить маршевую конструкцию. Вариант надежный, который выдержал испытание временем, зарекомендовав себя с лучшей стороны.

22 Красивые лестницы, по которым подъем на второй этаж станет менее утомительным

Вы можете подумать, что лестница — это просто скучный предмет, которым вы, вероятно, пользуетесь несколько тысяч раз в год. Ну товар они есть, скучные — не то чтобы.

В первые годы специально разработанные лестницы использовались в качестве охранной сигнализации, так как они были сделаны с неравномерными ступенями, чтобы грабитель споткнулся, упал и разбудил домовладельцев. Еще одним интересным фактом является то, что эргономические лестничные расчеты стали применяться лишь примерно в середине XVII века, до этого они были либо слишком крутыми, либо слишком короткими и часто случались несчастные случаи со смертельным исходом. В дальнейшем удобные лестничные конструкции применялись только для общественных помещений и парадных ступеней усадеб, а для прислуги достались головокружительные лестницы. В настоящее время лестницы являются не только функциональными, но и довольно красивыми элементами домашнего дизайна.

Наш пост с фотографиями винтовой лестницы уже доказал, что даже такая обыденная вещь, как лестница, может быть совершенно красивой деталью экстерьера и интерьера. Мы решили расширить эту тему и показать вам 22 самых крутых дизайна лестниц, которые мы смогли найти.

Пожалуй, одним из самых важных неэстетичных элементов дизайна лестницы является пространство. Если дизайнер не может придумать, как правильно использовать площадь под лестницей, они будут занимать много места без всякой на то причины.

Если вы видели впечатляющую лестницу, которой стоит поделиться с нашими читателями, поделитесь ею с нами внизу этого поста!

Повестная лестница

boredpanda.com/modern-stair-design/?image_id=creative-stair-design-3.jpg»>

Расширен: Arquitectura en MoviMiento

Пространство

. автор: Архитектура дель Ферро

Лесная лестничная лестница

Проектировано: Tetrarc

Vivid Lathership

С проектированием: Hanne Fuglbjerg

.

Дизайн: Levitate Architects

Лестница из лепестков цветка

boredpanda.com/modern-stair-design/?image_id=creative-staircase-designs-28.jpg»>

Дизайн: Патрик Жуэн

Лестница из другого мира

разработано: Vincent Dubourg

Спиральная слайд -лестница

Снижение: Неизвестно

Кружевая лестница

. Расширена: Dust 9003

88

. архитектконтор

Квартира Ф.М.

Лестницы

Дизайн: ecole

La Maison Unique Stairs

Дизайн: Heatherwick studio

крутая лестница

Снижение: Неизвестно

Слайд-слайд. Дизайн: Atmos Studio

Лестница на рабочем месте

Дизайн: Studio Mieke Meijer

Металлическая лестница

Дизайн: Francesco Librizzi

Лестница-слайдер для библиотеки

boredpanda.com/modern-stair-design/?image_id=creative-stair-design-8.jpg»>

Дизайн: Moon Hoon

Делайте шаг с умом при надстройке второго этажа

Если ваш дом слишком мал для ваших нужд, у вас есть два варианта: переехать в более просторный дом или добавить вторую историю.

Ни один из вариантов не является свободным от стресса. Учитывая текущее состояние рынка жилой недвижимости — высокие цены и низкий уровень инвентаря — многие домовладельцы могут предпочесть пристроить второй этаж к своему нынешнему месту жительства, а не переезжать.

Добавление второго этажа ничем не отличается от строительства нового дома, по крайней мере, с точки зрения строителя, по словам Гэри Хенли, президента Henley Homes, компании по ремонту домов в Либерти-Хилл, штат Техас. Он объясняет, что новая конструкция просто размещается поверх существующей конструкции.

Несмотря на это, дополнительный этаж поднимает множество вопросов прочности конструкции, строительных норм, доступа к лестнице и занятости во время строительства. И это один из самых дорогих ремонтов, которые вы можете сделать в доме. Давайте посмотрим, что связано с добавлением второго этажа в дом.

Фундаменты и строительные нормы и правила

Первым шагом должна быть консультация инженера-строителя, чтобы убедиться, что фундамент выдержит дополнительный вес новых стен и жилых помещений между ними, говорит Роберт Крайнер, президент Criner Remodeling, дома ремонтная компания в Ньюпорт-Ньюс, штат Вирджиния,

«Многие люди думают, что, поскольку у них есть чердак, они могут просто забраться на него и двигаться дальше. Они не могут. Чердаки рассчитаны на меньший вес, чем спальня», — говорит Крайнер.

Необходимо учитывать требования строительных норм и правил, такие как минимальные размеры помещения, минимальная высота потолка и размеры лестницы. Некоторые штаты вводят одни и те же правила в каждом сообществе. Другие позволяют населенным пунктам принимать свои собственные правила.

«Вы можете проехать пять миль, и там будет другой код, а еще через пять миль будет другой код», — говорит Крайнер.

Домовладельцам следует нанять подрядчика, знакомого с кодами места расположения дома. Подрядчик должен иметь лицензию в этой юрисдикции.

Добавление лестницы

Второй этаж почти всегда требует новой лестницы, потому что либо ее нет, либо существующие лестницы не соответствуют нормам или недостаточно прочны.

«Вы хотите иметь хорошую, постоянную лестницу, — говорит Крайнер, — то, что у вас есть лестница, ведущая на чердак, не означает, что ее можно считать лестницей, ведущей на второй этаж».

Лестницу можно расположить внутри или снаружи существующего первого этажа. Установка его внутри означает, что нужно пожертвовать другим пространством, таким как спальня, прихожая или зона для завтрака. Для его добавления на открытом воздухе требуется место на участке и удаление всего, что в настоящее время занимает это пространство, будь то дорожка, ландшафтный дизайн или другая структура. В любом случае, выделение места для размещения лестницы может быть проблемой, говорит Хенли.

Новые системы отопления и охлаждения

Пристроить второй этаж к дому означает подумать о том, как сохранить в этой части дома тепло зимой и прохладу летом — короче говоря, новое или расширенное отопление, вентиляция и кондиционирование -система кондиционирования (HVAC).

Некоторые домовладельцы хотят иметь отдельную систему для второго этажа; другие предпочитают одну систему для всего дома. В любом случае это означает поиск места для новых воздуховодов.

Добавление отдельной системы для второго этажа может быть проще, чем расширение существующей системы. Но это может потребовать покупки дополнительного оборудования и означает, что вам придется поддерживать и настраивать параметры для двух систем.

С другой стороны, расширение существующей системы отопления и охлаждения на второй этаж может означать масштабную корректировку всей системы или переход на более крупное и мощное оборудование, что может стоить больших денег.

Какие бывают пристройки второго этажа?

Хотя точный дизайн может сильно различаться, надстройки второго этажа делятся на несколько основных категорий.

Полноэтажная надстройка

Если вы хотите максимально увеличить пространство, которое вы добавляете в свой дом, вам подойдет полноэтажная пристройка. Он добавляет полный второй этаж с той же или аналогичной площадью, что и первый этаж вашего дома.

Очевидно, что это самое крупное дополнение, поэтому оно требует наибольшего количества строительных работ, самых длинных сроков и самых высоких затрат. Тем не менее, он предлагает максимальное количество места и наибольшую гибкость для удовлетворения будущих потребностей.

Частичная надстройка

Частичная надстройка позволяет увеличить пространство в вашем доме, не выкладываясь полностью. Вы не полностью дублируете площадь вашего нынешнего дома с новым полом; вы только создаете новую историю над одной ее частью.

Преимущество частичной пристройки над полноэтажной пристройкой, очевидно, может сэкономить много денег: меньше квадратных метров для строительства, и вам с меньшей вероятностью придется иметь дело с заменой фундамента, сносом крыши и дополнительными опорами внутри вашего дома. . С другой стороны, они могут быть эстетической проблемой — если они плохо спроектированы, они просто будут выглядеть уродливой глыбой на доме.

Новая постройка против сборной/модульной надстройки

При надстройке второго этажа к вашему дому вы можете рассмотреть либо новую постройку с нуля, либо модульную. Новые дополнения к сборке гораздо более настраиваемые и могут быть построены в соответствии с вашими точными спецификациями, но они часто стоят дороже и требуют больше времени для добавления.

Модульные дополнения устанавливаются гораздо быстрее, чем с нуля. Эти дополнения часто строятся поблизости или где-то за пределами участка, а затем просто падают на крышу вашего дома после снятия крыши и выполнения любых дополнительных работ, таких как модернизация фундамента.

«Вообще говоря, модульное дополнение является наиболее экономичным вариантом и работает хорошо в большинстве случаев», — говорит Ларри Снайдер, вице-президент по операциям в Casago Vacation Rentals, национальной фирме по управлению недвижимостью и аренде.

Имейте в виду, однако, что вам нужно будет найти модульное дополнение, которое будет соответствовать размерам и стилю вашего дома. «Тем не менее, старый дом — или дом с уникальной архитектурой — выиграет от индивидуального варианта», — говорит Снайдер.

Сколько времени нужно, чтобы добавить второй этаж?

Продолжительность работы зависит от размера и конфигурации дома и второго этажа, а также от того, построены ли части нового пространства заранее.

«Если домовладелец соглашается на модульное строительство, мы можем сделать второй этаж модульным, и это будет намного быстрее», — говорит Бейтман. «Крыша уже может быть прикреплена к нему, и его просто нужно поднять на место».

Сколько стоит добавить второй этаж к дому?

Добавить второй этаж недешево. Конечно, существует бесконечное множество факторов, влияющих на окончательную цену: строители говорят, что стоимость проекта зависит от объема и масштаба проекта, качества материалов и отделки, которые выбирает домовладелец, и местных затрат на оплату труда.

В то время как типичная пристройка к дому может стоить от 21 000 до 74 000 долларов, второй этаж включает в себя несколько особых вещей: модернизацию фундамента дома, добавление опор, а также удаление и замену крыши вашего дома в дополнение к фактическому строительству пристройки.

В целом, добавление второго этажа может стоить от 300 до 500 долларов за квадратный фут, что делает типичный проект стоимостью 150 000–200 000 долларов за 1000 квадратных футов. домов, согласно сайту поиска подрядчиков Fixr. Для небольших домов рассчитывайте от 90 000 до 120 000 долларов. Конечно, сборные дополнения стоят меньше, чем изготовленные на заказ. Как отмечает Fixr, если вы сможете повторно использовать существующую крышу, это также сэкономит некоторые средства.

Съехать, пока надстроишь второй этаж?

Наверное хорошая идея, особенно если это полноценное дополнение. Некоторые домовладельцы хотят остаться в своем доме, пока идет строительство второго этажа. Хенли говорит, что это нелегкий образ жизни, возможно, почти невозможный.
