Стропильная система крыши — устройство, конструкция и составные узлы

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

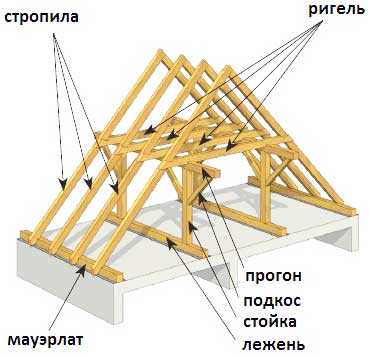

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

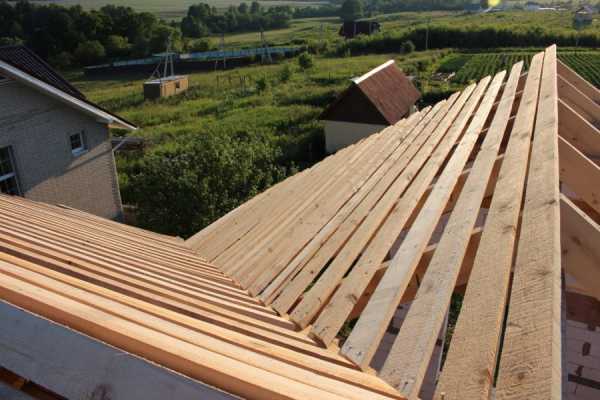

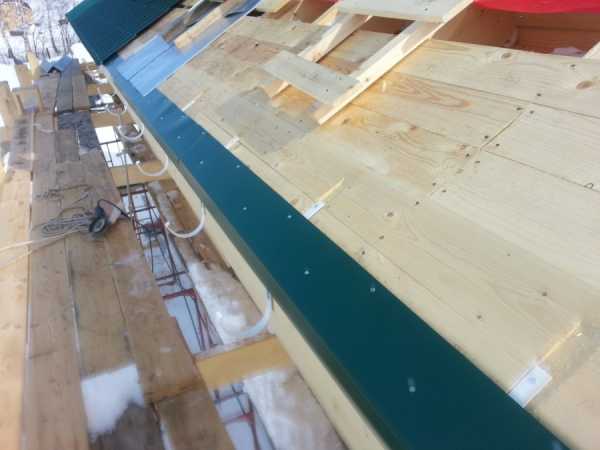

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

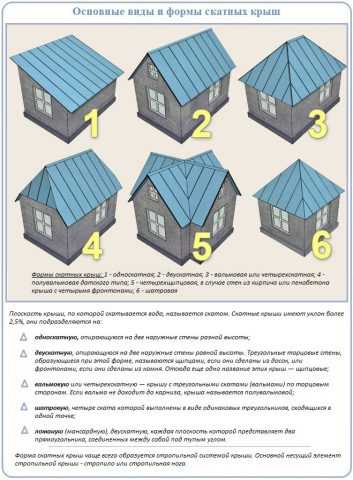

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.


Устройство висячих и наслонных стропиль двускатной крыши.

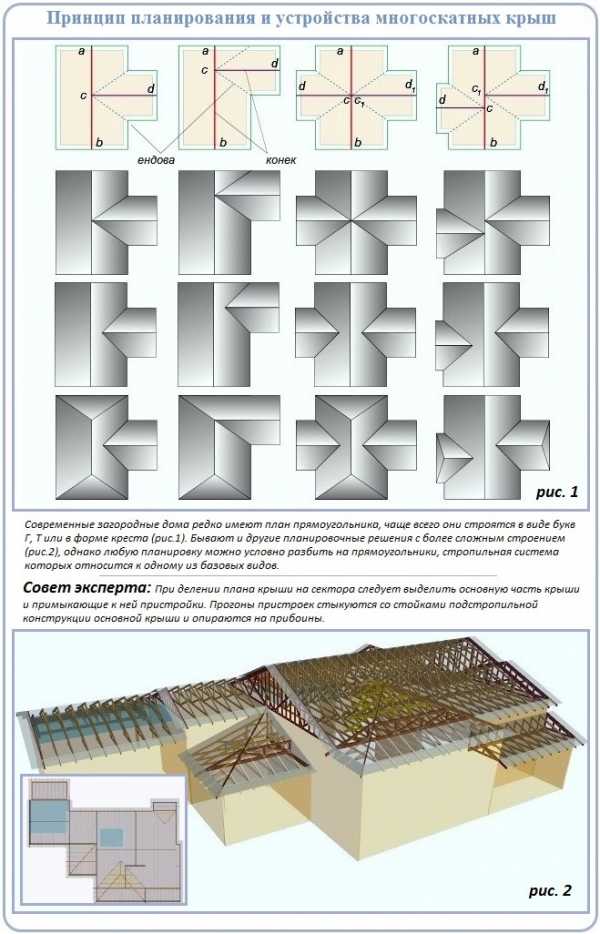

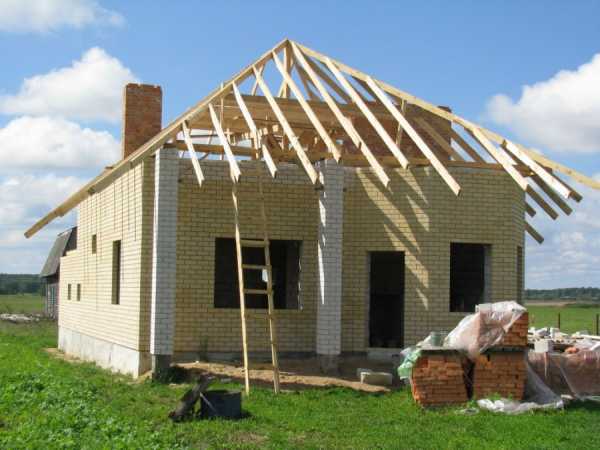

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.


Особенности конструкции четырехскатной крыши.

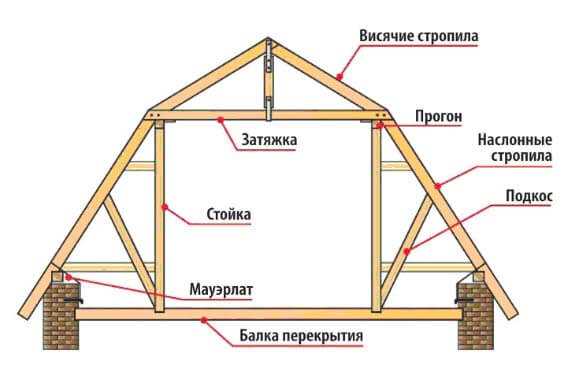

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

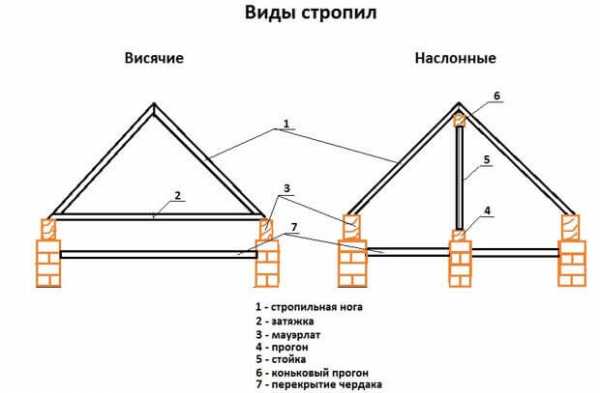

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

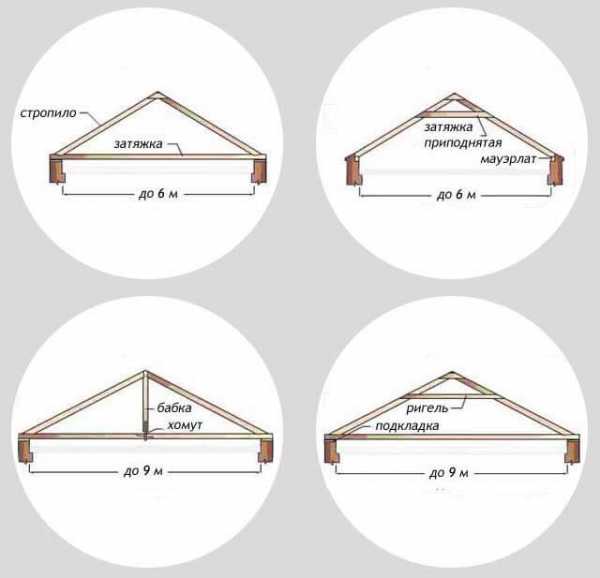

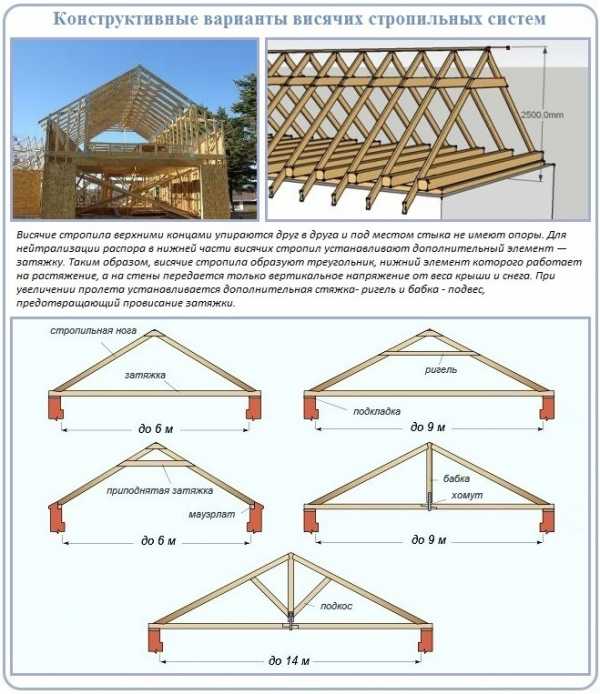

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

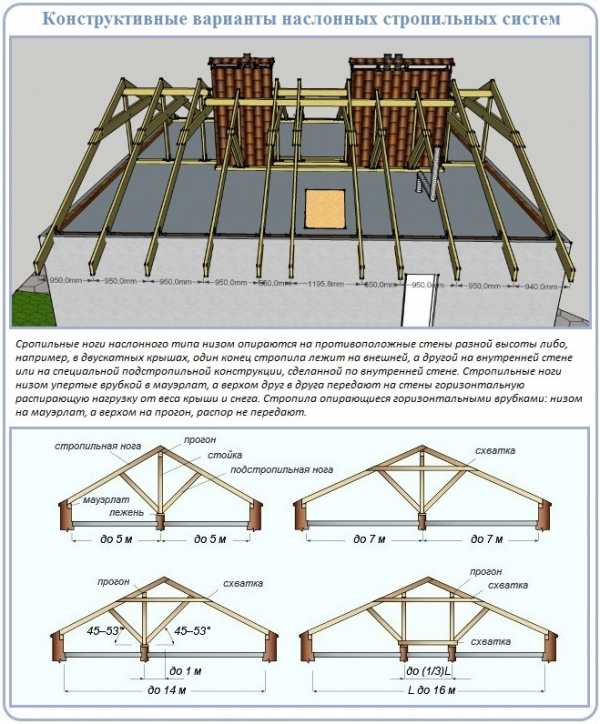

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.

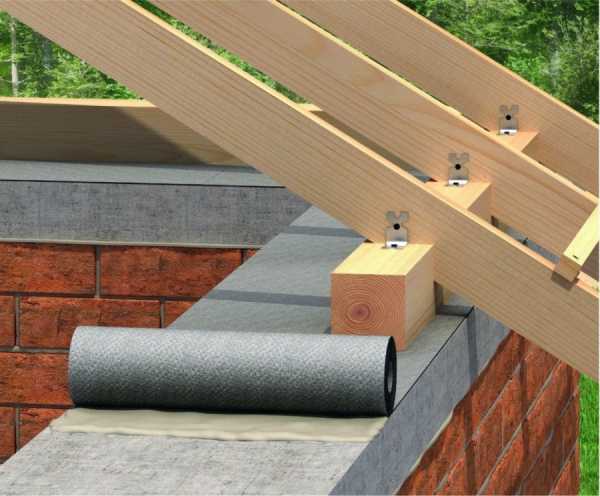

  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


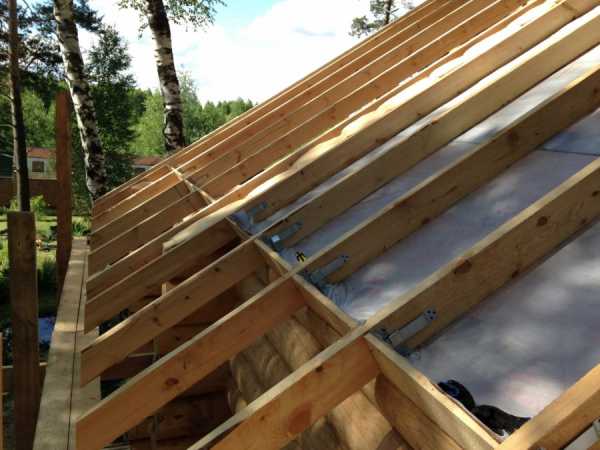

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Вам будет интересно

srbu.ru

Стропильная система (85 фото) — пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.


Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.


Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.


Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.


Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

  • обеспечение передачи нагрузки в нужном направлении
  • выдерживают физические нагрузки
  • обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

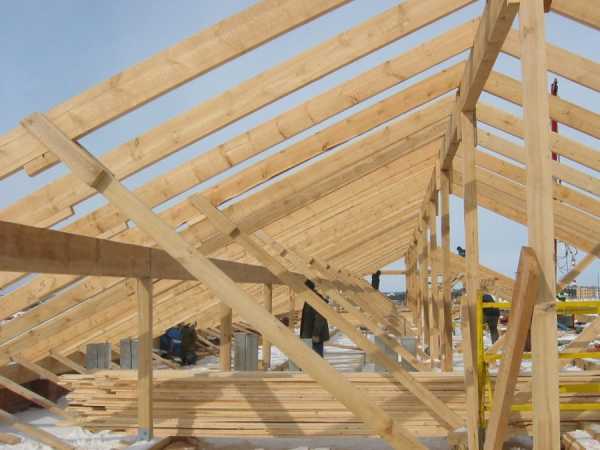

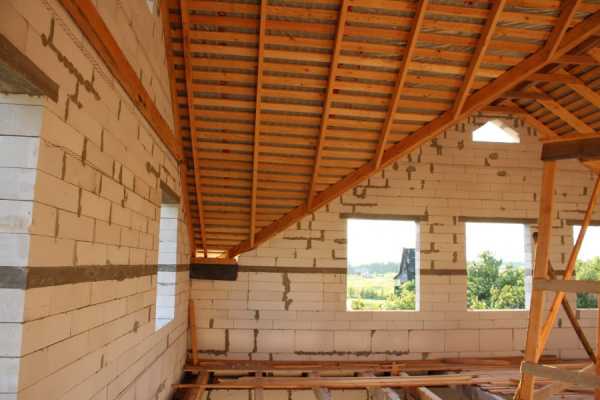

Фото стропильной системы

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Деревянные стропильные конструкции кровли. Монтируем сами

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства  деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

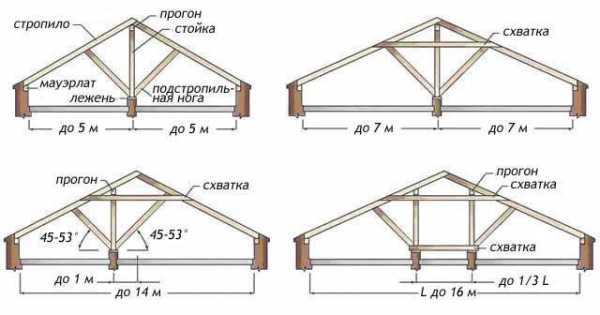

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

  • одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
  •  двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
  • тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

  1. обычные висячие стропила
  2. двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных  и заканчивая сейсмическими.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Устройство стропильной системы крыши, какой материал выбрать

При расчете конструкции стропильной системы нужно учитывать следующие моменты:

  • форму крыши;
  • расположение внутренних опор;
  • величина пролета перекрытий;
  • предполагаемые эксплуатационные нагрузки.

В конструкции стропильной системы треугольник – главная фигура. Стропильные ноги также важны в подобной конструкции, их устройство необходимо уделить максимум внимания. Обычно их укладывают вдоль ската крыши. Обрешетка поддерживается как раз при помощи стропильных ног.

Какие бывают стропила

Сегодня стропила могут быть:

  • висячие;
  • наслонные.
Сегодня стопила наслонные и висячие применяются повсеместно.

Висячие стропила могут опираться на крайние две опоры. Обычно в качестве опоры для деревянных стропильных ферм берутся стены дома. Промежуточных опор у висячих стропил не бывает. Такая конструкция передает колоссальную нагрузку на стены постройки, так как она работает на сжатие, изгиб, а также создает горизонтальные усилия в разные стороны.

При помощи такого усилия можно уменьшить затяжку, при помощи которой соединяются стропильные ноги. Она выполняет функцию балки перекрытия. Ее место обычно у основания стропил. Один из вариантов крыши с висячими стропилами представлен на фото.

Висячие стропила особенно часто применяются при строительстве мансардного этажа.

Наслонные стропила сильно отличаются от предыдущего варианта. Они подходят для зданий с дополнительной средней стеной или промежуточными столбчатыми опорами. В этом случае концы стропил опираются на наружные стены дома, а их средняя часть опирается на внутреннюю стену или опору.

Таким образом, все элементы наслонных стропил работают только на изгиб. Из-за одинаковой ширины дома такая конструкция имеет легкую массу по сравнению с висячими стропилами. Следовательно, и нагрузка в несколько раз меньше.

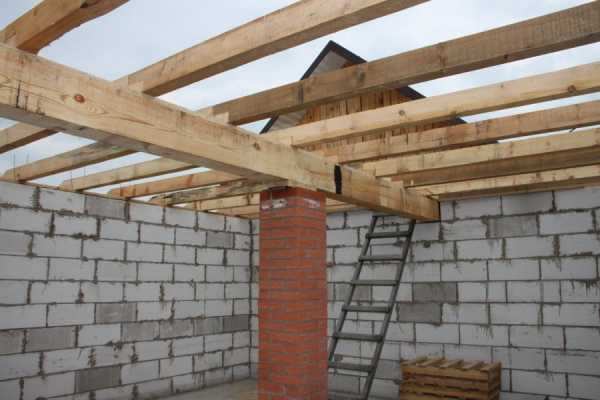

Стропила обычно опираются на специальный брус, который называется мауэрлатом или опорным брусом. У деревянных домов в качестве мауэрлата выступает бревно в месте венца сруба или верхний брус.

Дома из каменных блоков и кирпича имеют установку специального мауэрлата. В большинстве случаев это деревянный брус. Он устанавливается на уровне внутренней поверхности стены, то есть, заподлицо. С наружной стороны он огражден выступом из кирпича и блоков.

Устройство стропильной кровли: какой выбрать материал?

Устройство стропильной системы односкатной крыши или любой другой изначально подразумевает выбор материала. Обычно стропила изготавливаются из древесины разных сортов хвойных деревьев. При выборе стропил помните, что древесина должна соответствовать требованиям ГОСТ 8486-88. Только в этом случае деревянные конструкции можно назвать качественными, их можно не бояться использовать по назначению. Кроме того, есть гарантия того, что они прослужат несколько десятилетий.

Стоит отметить, что конструкция стропил должна относиться к 1-ой и 2-ой группе предельных состояний. Только в этом случае они удовлетворят несущую способность расчетных требований, обеспечат нормальную эксплуатацию конструкций в течение длительного времени, независимо от вида нагрузок.

При строительстве конструкции стропил необходимо удостовериться, что вы все делаете правильно. Конструкции такого вида должны отвечать требованиям СНиПа 11-25-80, которые можно прочесть в главе «Деревянные конструкции». Стоит отметить, что деревянные конструкции нуждаются в обработке специальными растворами, которые защитят древесину от насекомых, гниения и возгорания. Только в этом случае можно быть уверенным, что стропильная конструкция будет надежной и прослужит вашему дому несколько десятков лет.

Стропиловка: основные работы

Технология устройства стропильной системы не легка. Для начала нужно определить расстояние между стропильными ногами, их сечение. Обычно эти показатели зависят от типа, веса кровли, величины пролета, нагрузки крыши и снежной шапки.

Стропиловка является трудоемким процессом, который под силу только профессионалам. Только правильная стропиловка в соответствии со всеми правилами и требованиями подарит кровельной конструкции долгие годы службы.

Сами оптимальными сечениями будут следующие варианты:

  • для досок – 16-18х4-5 см;
  • для брусьев – 16-18х12-14 см;
  • для леса-кругляка – 12-16 см.

Расстояния оси между брусьями и бревнами должны составлять 150-200 сантиметров. Расстояние стропил между брусьями из досок обычно составляет 100-150 сантиметров.

На конце каждой стропильной ноги должны быть прибиты так называемые кобылки. Для их выполнения подойдет обычная доска. По всему карнизу вдоль ската кобылки нужно прибить опалубку, которая будет служить в качестве основания для дощатого настила. Именно на этот настил крепится материал крыши.


При неправильном устройстве может также произойти смещение ската. Если стропильные ноги врезать в пол дерева, то этого не произойдет. Прочность стыка также можно достичь накладкой, либо надежными креплениями, которые делаются при помощи болтов, нагелей.

Стоит отметить, что через прогоны оказывается давление верхних концов стропильных ног. Оно также может оказываться через подкосы, стойки и идти на внутренние опоры кровли.

Для коньковых прогонов желательно выбирать брусья, сечение которых составляет 12х18 сантиметров, или бревна, диаметр которых составляет 18 – 22 сантиметра.

Как самому ставить стропила, смотрите на видео:

Что представляют собой усложненные стропила

Сегодня можно встретить такие типы кровельных систем, которые требуют дополнительных требований и конструкций. В первую очередь сюда относятся крыши с тяжелым типом кровельного материала, например, с керамической черепицей. Как известно, 1 кв. метр такого кровельного покрытия имеет массу в 50 килограммов.

В этом случае нужно отнести особенно серьезно к расчету максимальной нагрузки крыши, причем нельзя забывать о снеговой шапке. Стоимость кровельных работ в этом случае возрастет в разы, так как потребуется больше пиломатериалов, да и сама черепица стоит недешево.

Из-за таких больших затрат многие выбирают мягкое кровельное покрытие. В этом случае необходимо помнить об обрешетке, которая выполняется всплошную из досок или фанер. Такая кровля также нуждается в подкладочных коврах. Следовательно, застройщику при покупке строительных материалов также придется заплатить не маленькую сумму.

kryshadoma.com

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;

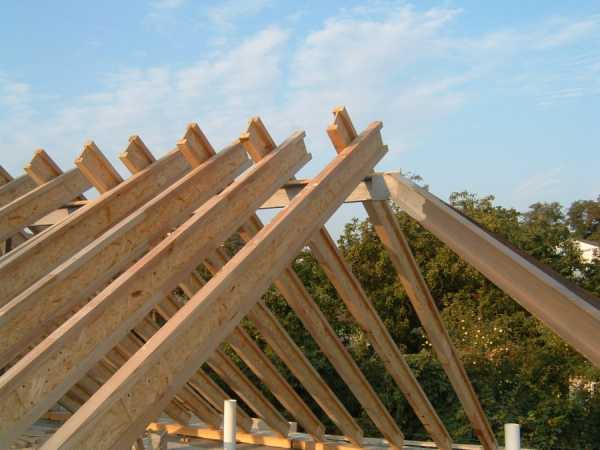

  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

  1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
  7. Свес. Защищает основные конструкции здания от различных природных осадков.
  8. Конек. Место, в котором закрепляются скаты.
  9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.
Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

  • Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
  • Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
  • На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

  1. Небольшой расход на одну единицу древесины.
  2. Простота монтажа.
  3. Высокая скорость закрепления.
Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

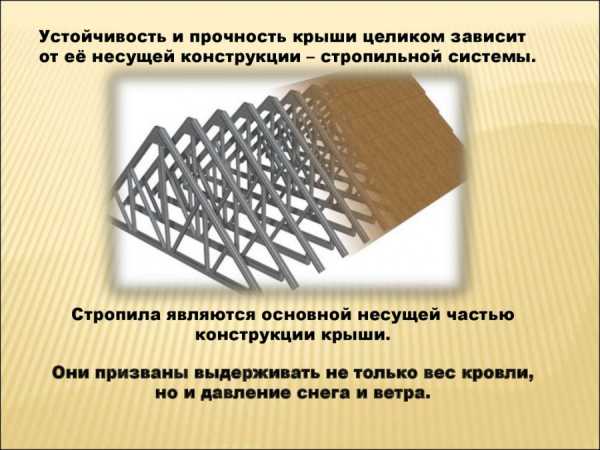

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

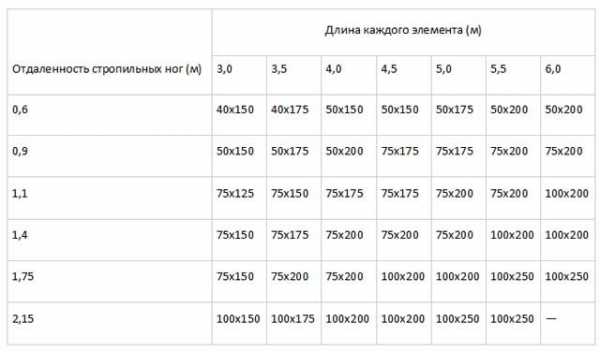

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

krovportal.ru

Стропильная система крыши — конструкция, устройства и виды (фото, видео)

Кровельные конструкции – один из сложнейших в проектировании, монтаже узлов жилого сооружения. Кровля первой принимает на себя «удар», защищая дом от осадков, ветра и холода, поэтому от ее герметичности, долговечности, качества зависит комфорт всех домочадцев. Основа надежной крыши – стропильная система, которая придает конструкции форму, задает оптимальный уклон, а также служит для крепления гидроизоляционного материала. Состав и взаимное расположение элементов каркаса зависят от конфигурации кровли. В этой статье мы расскажем, какие виды стропильных систем бывают, а также чем они отличаются друг от друга.

Содержание статьи

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

  1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
  2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
  3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
  4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Функции стропильных систем

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды. При выборе вида стропильного каркаса принимают во внимание следующие критерии:

  • Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.

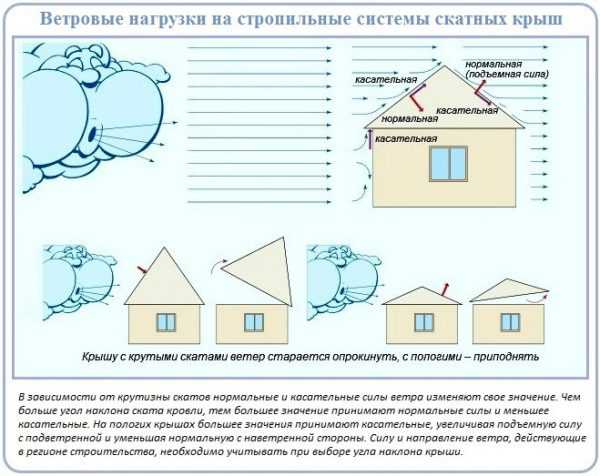

  • Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
  • Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.

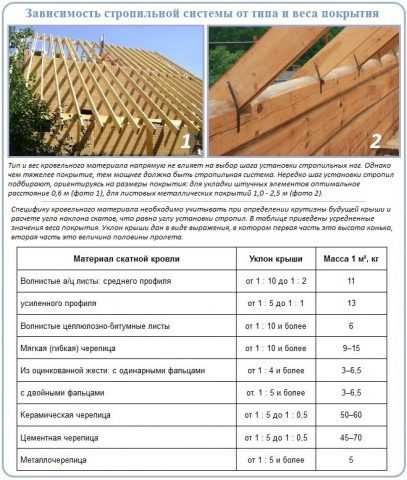

  • Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
  • Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Опытные мастера считают, что бороться с природой бесполезно, вы все равно останетесь в проигрыше, поэтому во главу угла при выборе типа стропильного каркаса ставят климатические условия в местности, где ведется стройка. Если регион ветреный, то угол наклона скатов делают пологим, а если снежный – более крутым.

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние кровельного материала

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги. Наиболее подходящими вариантами считают:

  1. Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
  2. Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Обратите внимание! Дерево считается наиболее подходящим материалом для изготовления стропильного каркаса крыши жилых построек, так как оно обладает 3 важными качествами: легким весом, прочностью, воздухопроницаемостью. Чтобы увеличить устойчивость древесины к воздействию влаги, нужно провести обработку элементов стропильной системы глубоко проникающим антисептиком.

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства. Обычно каркас состоит из:

  • Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
  • Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
  • Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
  • Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
  • Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
  • Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Важно! Самая простая стропильная система состоит только из мауэрлата, стропил и конькового прогона. С увеличением сложности кровли повышается количество дополнительных элементов, упрочивающих конструкцию, а также компенсирующих нагрузки на прогиб и распирание.

Устройство каркаса

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

  1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

    Наслонные стропила

  2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

    Висячие стропила

Учтите, что финальный вид стропильного каркаса из деревянных или металлических элементов зависит от количества скатов и разновидности крыши. Наиболее простыми вариантами считают односкатную и двухскатную кровлю, а сложными – вальмовую, полувальмовую, шатровую.

Виды крыш

Зависимость устройства каркаса от уклона

Видео-инструкция

krovlyakrishi.ru

Виды и схемы стропильных систем: устройство стропильной системы

Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Факторы выбора «костяка» крыши

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

  • задает конфигурацию и крутизну;
  • удерживает финишное покрытие и компоненты кровельного пирога;
  • создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

  • Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.
  • Сила и направление со скоростью ветров, преобладающих в регионе.
  • Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.
  • Тип финишного кровельного покрытия.
  • Финансовые возможности собственника.

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Базовые варианты стропильных систем

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

  • Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
  • Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
  • Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт. Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
  • Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.
  • Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

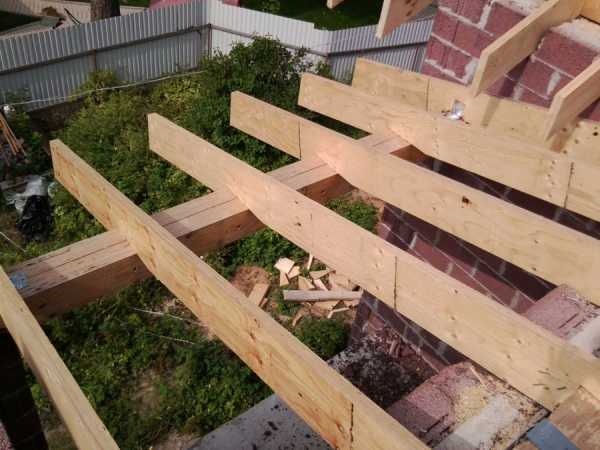

Вид #1 – односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

  • Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
  • Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос – подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
  • Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями. На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

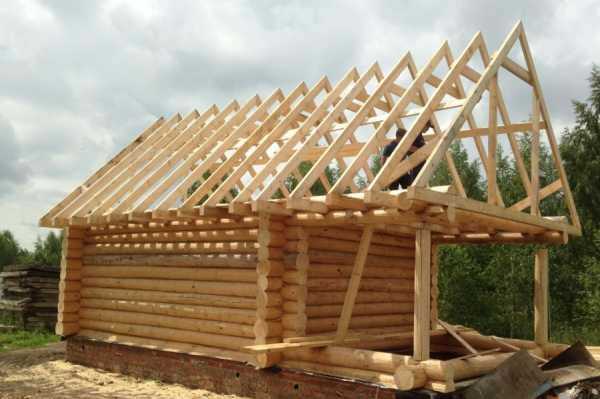

Вид #2 – стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

  • Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.
  • Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

Вид #3 – вальмовая и полувальмовая система

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами – вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

В строительстве стропильных каркасов для вальмовых крыш используются:

  • Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
  • Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
  • Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

Вид #4 – шатровая крыша

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

  • Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
  • Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Вид #5 – ломаная стропильная система

Стропильные каркасы для ломаных, т.е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

  • Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
  • Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.

krovgid.com

Конструкция кровли стропильной – Стропильная система крыши — устройство, конструкция и составные узлы

Добавить комментарий

Ваш адрес email не будет опубликован.
