Коллекторы отопления с Гидрострелкой

g116

Комплект настенного монтажа Gidruss K.BM-100*100

2900 р.

g116

Комплект настенного монтажа из нержавеющей стали Gidruss K.BMSS-100*100

3705 р.

Комплект напольного монтажа Gidruss K.FL — 00

4410 р.

BM-60-3DU 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-60-3DU (60 кВт, 3 контура, G 1» НР, ВХОД G 1 1/4» НР Межосевое расстояние 125 мм)

8930 р.

BM-60-3D 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-60-3D (60 кВт, 3 контура G 1» НР, ВХОД G 1 1/4» НР Межосевое расстояние 125 мм)

9310 р.

BM-60-3U 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-60-3U (60 кВт, 3 контура вверх G 1» НР, вход G 1» НР Межосевое расстояние 125 мм)

9310 р.

BM-60-4D 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-60-4D (до 60 кВт, 4 контура вниз G 1» НР, вход G 1 1/4» НР)

10545 р.

BM-60-4U 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-60-4U (до 60 кВт, 4 контура вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм)

10545 р.

BM-60-5DU 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-60-5DU (60 кВт, 5 контуров вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм)

11115 р.

BM-100-3DU 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-100-3DU (100 кВт, 3 контура вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм)

11495 р.

BM-100-3D 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-100-3D (до 100 кВт, 3 контура вниз G 1» НР G 1 1/4″ HP Межосевое расстояние 125 мм)

11780 р.

BM-100-3U 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-100-3U (до 100 кВт, 3 контура вверх G 1» НР G 1 1/4″ HP Межосевое расстояние 125 мм)

11780 р.

BM-100-4D 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-100-4D (100 кВт, 4 контура, вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм)

12255 р.

BM-100-4U 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-100-4U (100 кВт, 4 контура, вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм)

12255 р.

BM-100-5DU 09Г2С

Коллектор отопления с гидрострелкой Gidruss BM-100-5DU (100 кВт, 5 контуров, вход G 1 1/4» НР, выход 1» НР Межосевое расстояние 125 мм)

12920 р.

BM-60-5D

Коллектор отопления с гидрострелкой Gidruss BM-60-5D (60 кВт, 5 контуров вниз вход 1 1/4″ НР, выход 1″, Межосевое расстояние 125 мм)

13205 р.

BM-60-5U

Коллектор отопления с гидрострелкой Gidruss BM-60-5U (60 кВт, 5 контуров вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм)

13205 р.

BM-100-5U 09Г2С

Коллектор отопления с гидрострелкой Gidruss  BM-100-5U (100 кВт, 5 контуров вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм)

16625 р.

BM-100-5D 09Г2С

Коллектор отопления с гидрострелкой Gidruss  BM-100-5D (100 кВт, 5 контуров вверх G 1» НР, вход G 1 1/4» НР Межосевое расстояние 125 мм)

16625 р.

BM-150-4D 092ГС

Коллектор отопления с гидрострелкой Gidruss BM-150-4D (150 кВт, 4 контура, вход G 1 1/2″ НР, выход 1″ НР Межосевое расстояние 125 мм)

17195 р.



Коллектор отопления



Коллекторы отопления с гидрострелкой Gidruss представляют серию балансировочных коллекторов для котельных загородных домов с мощностью теплогенератора до 60, до 100, до 150, до 250 кВт. Это совмещенные изделия, объединившие функционал гидравлического разделителя и распределительного коллектора отопления.







Для чего нужна гидрострелка



Гидрострелка отвечает за смешивание и баланс теплоносителя. Представляет собой вертикальный резервуар с патрубками подающей и обратной линии. Внутри полая или с сетчатым сепаратором по всей длине. Последний очищает теплоноситель и освобождает от воздуха. С точки зрения безопасности это оптимальное сочетание. По системе не циркулирует лишний воздух, и как следствие внутренние детали дольше сохраняют цельность, не ржавеют и не окисляются. Пузырьки газа направляются вверх к воздухоотводичику и автоматически удаляются.





Механические примеси, проходя через ячейки сетки, замедляют скорость и оседают вниз к отверстию, где установлен кран для слива шлама. Таким образом, при использовании гидравлического разделителя существенно повышается качество теплоносителя, что в свою очередь обеспечивает бесперебойную работу всей обвязки.



Что делает коллектор отопления



Коллектор отопления предназначен для распределения теплоносителя по контурам. Горизонтальная конструкция состоит из двух гребёнок, соединённых дуговой сваркой.





Количество патрубков зависит от числа потребителей. Два, три, четыре, пять связываются в единую систему, при этом никак не взаимодействуют друг с другом. Идеальное решение для котельной частного дома, в которой одновременно работают устройства с разными режимами.



Радиаторы, тёплый пол, вентиляция получат именно столько теплоносителя, сколько необходимо для корректной работы. В результате они прослужат дольше, как и вся система. Чем согласованнее работа, тем проще менять настройки и дополнять модуль новыми механизмами.



Гидрострелка отопления с коллектором: безопасность и баланс



Гидрострелка в паре с коллектором обладает большей функциональностью Она не только освобождает рабочую жидкость от воздуха и примесей, но и разводит её по потребителям. Это уберегает котёл от гидравлического удара. Баланс температур гарантирует сохранность подвижных частей насосов и других элементов. Своевременное отделение воздушных масс защищает чугунный теплообменник от коррозии, а также обеспечивает высокую пропускную способность. Жидкость не задерживается и поставляется в полном объёме.





ПЯТЬ ПРИЧИН КУПИТЬ КОЛЛЕКТОР ОТОПЛЕНИЯ С ГИДРОСТРЕЛКОЙ



1. Удобно. Комбинированная конструкция позволяет производить монтаж практически с любыми насосными группами.

2. Выгодно. Можно заказать модель «на вырост». Например, вместо четырёх выбрать пятиконтурную, свободные патрубки заглушить.

3. Проверено. Изделия проходят обязательную опрессовку, поставляются с паспортом и гарантией.

4. Много. В наличии и под заказ коллекторы различных модификаций

5. Доступно. Антикризисные цены для всех клиентов.

Балансировочные коллекторы Gidruss



Фирменные коллекторы отопления Гидрусс ценят за высокое качество и низкую стоимость. В сравнении с зарубежными аналогами они в несколько раз дешевле и по функционалу ни в чём не уступают. Это стало возможным благодаря технологии производства, основанной на собственных наработках.



Проектированием занимаются профессиональные инженеры. Габаритные размеры совпадают с требуемыми параметрами. И что самое главное, коллектор полностью готов к монтажу. Резьба на патрубках расточена, выполнена механическая обработка.



За основу берутся стальные профили. Конструкционная сталь 09Г2С представляет группу низколегированных металлов. Малое содержание углерода увеличивает плотность. При сварке образуется надёжное соединение, устойчивое к ударам, перепадам температур. Толщина стенки готового изделия около 4 миллиметров. Этого достаточно, чтобы выдержать давление до 6 бар.



Отделка порошковой краской предупреждает образование ржавчины. Состав наносят в несколько слоёв и нагревают в специальной камере. Тепловое воздействие запускает процессы поляризации. Частицы краски надёжно сцепляются с поверхностью, создают непроницаемую оболочку для неблагоприятных факторов среды.



Тысячи потребителей уже сделали свой выбор в пользу балансировочных коллекторов отопления Gidruss. Популярность этих изделий с каждым годом набирает обороты. Качество продукции не подлежит сомнению. Все коллектора проходят замкнутую, зависимую друг от друга, тройную систему проверки ОТК.





Наша компания является официальным представителем промышленной группы Gidruss в Москве. Балансировочные коллекторы из углеродистой стали реализуем в различных типоразмерах. Вы можете сами подъехать в наш пункт выдачи или оформить заказ на сайте. Менеджер рассмотрит запрос и свяжется для уточнений.



Принимаем заявки на изготовление коллекторов отопления с гидрострелкой для вашей котельной!! Для этого необходимо отправить на Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. примерный чертеж или схему котельной с указанием мощности, расположением потребителей.





Производитель рекомендует

«В системах отопления большой мощности целесообразнее применять балансировочные коллекторы из нержавеющей стали, так как они защищают систему от шлама и ржавчины дольше, что увеличивает работоспособность оборудования вашей котельной»

pls99.ru

Коллектор отопления с гидрострелкой / Гибкая подводка из нержавеющей стали

 Коллектор отопления с гидрострелкой для монтажа котельной, по вашим размерам и чертежам.

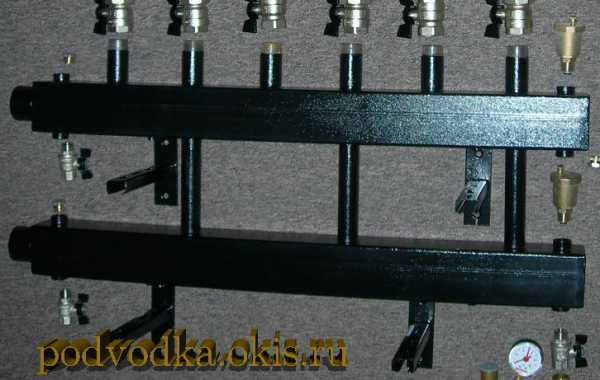

Коллектор отопления для котельной.

Коллектор для отопления в котельной это две трубы квадратного сечения. Одна труба для раздачи другая для сбора остывшего теплоносителя. В коллекторных системах движение теплоносителя осуществляется циркуляционными насосами. Для малых площадей с 3-5 радиаторами достаточно встроенного насоса, который установлен в котле. Трубопровод в такой системе собран на трубах с малым диаметром. Но прокачать систему с 30 радиаторами и трубой 1/2 дюйма не возможно. Поэтому нужно разбить это количество на несколько контуров, и увеличить диаметры трубопроводов. Но и размер коллектора отопления не может быть изготовлен из труб малого диаметра. Оптимально для систем отопления до 300 кВт подойдет профиль 80 х 80 . Иногда проектировщики закладывают профиль с размерами 100 х 100, 120 х 120, 140 х 140, 160 х 160 с дополнительными выходами разного диаметра. В таких случаях нужен эскиз для изготовления с точными размерами. В сложных системах отопления для лучшей работы и сглаживания просчетов объема теплоноситель и гидравлики устанавливают гидрострелку. В гидрострелке дополнительно в нижней части оседает тяжелые частицы (шлам), а в верхней части собирается воздух.  Точные расстояния  между трубами одного контура коллектора отопления по осям 125 мм, что позволяет устанавливать готовые группы для быстрого монтажа. У гидрострелок 80х80х550 и 100х100х550 меж осевое расстояние 230 мм и патрубки 1 1/2 и у стандартного коллектора отопления 230 мм они совпадают. Гидрострелка высотой 1120 мм меж осевое 500 мм. Для крепления коллектора отопления для котельной разработаны кронштейны которые нужно заказать отдельно в нужном количестве.

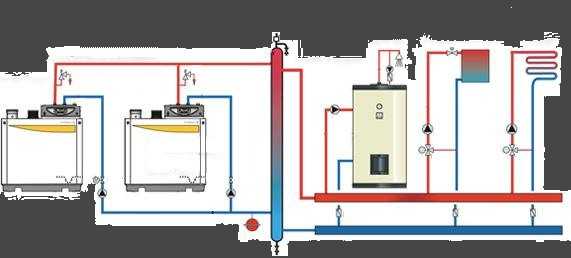

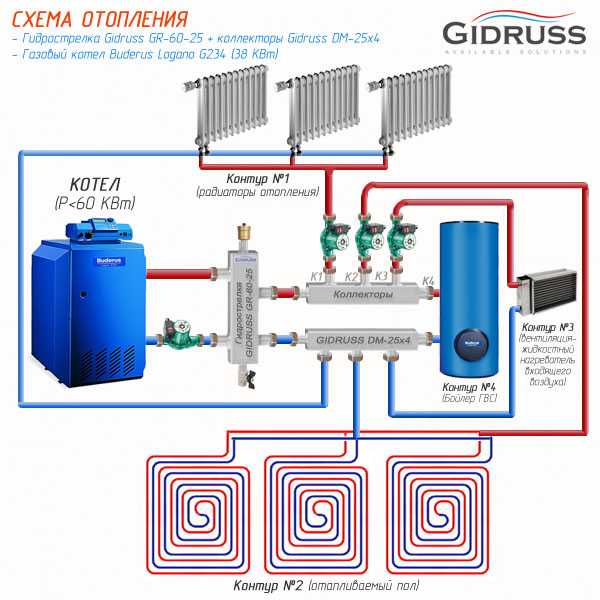

Схема котельной с коллектором отопления и гидрострелкой

Если система отопления монтируется в небольшом загородном доме то не обязательно ставить насос на каждый контур, можно установить один циркуляционный насос перед входом в отопительный котел. Распределительный коллектор для отопления в котельной и трубопроводы в такой схеме должны быть больших диаметров без заужений. Ведь для циркуляции теплоносителя одним насосом должно быть минимум преград.



Коллектор отопления для котельной на 2 контура длина 645 мм. можно использовать в системах до 360 кВт и расходом 15 м 3 в час. Гребенка изготовлена из двух квадратных труб 80 х 80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 6555 р. Фото:


Коллектор отопления для котельной на 3 контура длина 895 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 8165 р. Фото:


Коллектор отопления для котельной на 4 контура длина 1145 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 10235 р. Фото:


Коллектор отопления для котельной на 5 контуров длина 1395 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 12420 р. Фото:


Коллектор отопления для котельной на 6 контуров длина 1645 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 15295 р. Фото:


Коллектор отопления для котельной на 7 контуров длина 1895 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 18860 р. Фото:


Коллектор отопления для котельной на 8 контуров длина 2145 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 23000 р. Фото:


Коллектор отопления для котельной на 9 контуров длина 2395 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 28520 р. Фото:


Коллектор отопления для котельной на 10 контуров длина 2645 мм. можно использовать в системах до 360 кВт и расходом 15 м3 в час. Гребенка изготовлена из двух квадратных труб 80х80. На которых расположены: 1) вход и выход со стороны котла или гидрострелки 1 1/2 дюйма (40) в.н. (гайка).  2) вход и выход для контуров 1 дюйм (25 мм) присоединение штуцер с межосевым расстоянием 125 мм.  3) дополнительные места для присоединения приборов в количестве 4 шт. диаметром 1/2 дюйма (15)  в.н. (гайка). 4) места для крепления кронштейнов. Цена 34845 р. Фото:



Американки и ниппеля для соединения гидрострелки с коллектором отопления

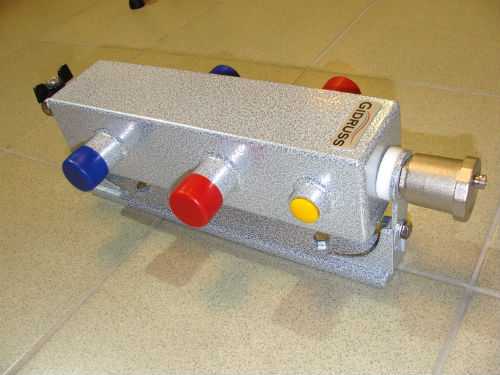

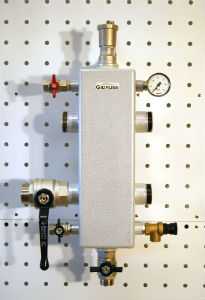

Гидрострелка.  Фото:




Коллектор отопления для котлов изготавливается с применением новейших технологий и оборудования (лазерная резка металла, индукционное сваривание). Межосевое расстояние контуров 125 мм это стандартное присоединение для монтажа готовых модульных насосно-смесительных групп. Присоединительные размеры для групп быстрого монтажа могут быть Нр. 25 мм (1 дюйм) или Нр. 32 мм (1 1/4 дюйма). Возможно изготовление по чертежам заказчика.

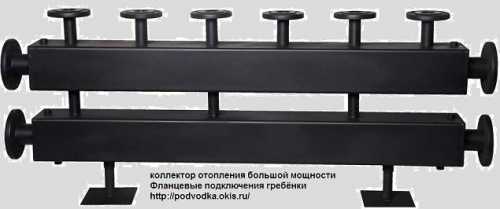

    Изготовление с фланцами




Группы быстрого монтажа для коллектора отопления. Насосный модуль с байпасом правый. Межосевое расстояние 125 мм. Посадочное место для циркуляционного насоса 180 мм

Группы быстрого монтажа для коллектора отопления. Насосный модуль с байпасом левый. Межосевое расстояние 125 мм. Посадочное место для циркуляционного насоса 180 мм
 Группа быстрого монтажа 25 мм 1″ правый без насоса — 4800 руб
 Группа быстрого монтажа 25 мм 1″ лев
ый без насоса — 4800 руб
 Группа быстрого монтажа 32 мм 1 1/4″ правый без насоса — 5400 руб
 Группа быстрого монтажа 32 мм 1 1/4″ левый без насоса — 5400 руб





Группы быстрого монтажа для коллектора отопления. Насосный модуль с байпасом и трехходовым клапаном правый. Межосевое расстояние 125 мм. Посадочное место для циркуляционного насоса 180 мм

Группы быстрого монтажа для коллектора отопления. Насосный модуль с байпасом и трехходовым клапаном левый. Межосевое расстояние 125 мм. Посадочное место для циркуляционного насоса 180 мм
Группа быстрого монтажа с трёхходовым клапаном 25 мм 1″ Пр. без насоса — 6400 руб
Группа быстрого монтажа с трёхходовым клапаном 25 мм 1″ Л. без насоса — 6400 руб
Группа быстрого монтажа с трёхходовым клапаном 32 мм 1 1/4″ Пр. без насоса — 7000 руб
 Группа быстрого монтажа с трёхходовым клапаном 32 мм 1 1/4″ Л. без насоса — 7000 руб







       Использование коллекторных схем в системах отопления, в системах холодного водоснабжения (ХВС), в системах горячего водоснабжения (ГВС) связано с монтажом  более качественного регулирования тепловых потоков. Замена однотрубных схем произошла под действием увеличения отапливаемых площадей. В системе отопления частного дома 30-80 кв. м. простая однотрубная схема будет использоваться на протяжении многих лет. Зачем делать сложные схемы для подсоединения котла,  циркуляционного насоса, который толкает теплоноситель и 3-8 радиаторов, которые отдают тепло для нагрева воздуха.  Но соединив в цепочку четыре радиатора, температура первого и последнего будет отличаться, хотя и не значительно. Другое дело система отопления двух этажного дома с подвалом, гаражом, тёплыми полами,

       В цепочке из 100 радиаторов соединенных последовательно разницу температуры первого и сотого будет заметна и без термометра. А подобрать циркуляционный насос, который будет толкать воду, — это целая проблема. Разобьем цепочку на 20 цепочек с 20 циркуляционными насосами. И поставим на каждую цепочку регулировку, например, балансировочный клапан с расходомерами. Дальше эти 20 цепочек по пять радиаторов надо подключить к трубе, по которой поступает теплоноситель, а остывший теплоноситель собрать и отправить в обратку. Теперь температура в каждом радиаторе будет отличаться не значительно. А как соединить 20 контуров (цепочек)? Можно при помощи сорока тройников. Это будет самый дешевый способом. Но зная, что самое слабое место в трубопроводах – это соединение. Мы на этой конфигурации получим: 40 умножить на 3 (тройник). Итого 120 соединений. Да, если на исходящие контуры  поставить балансировочные клапаны, которые регулируют поступающий теплоноситель. А на контур обработки датчики, поплавки, так называемые расходомеры, то количество соединений увеличится в 2 раза.

     Но есть готовое решение – распределительный коллектор для отопления с расходомерами. Такой коллектор отопления объединяет в едином корпусе и расходомеры, и регулировочные клапаны. Разнообразие систем отопления и водоснабжения подтолкнуло производителей создавать коллектора для воды и систем отопления, от самых простых до самых сложных коллекторных групп.

Да и размеры (гребёнок) распределительных коллекторов отопления и водоснабжения зависит от объёма теплоносители и функций которые нужны для определённого участка в схеме отопления частного дома. Имея в арсенале разнообразное количество распределительных коллекторов отопления можно уменьшить количество труб для отопления и водоснабжения. Это достигается каскадом  коллекторов отопления.

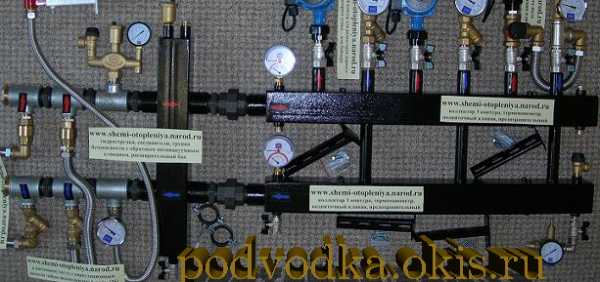

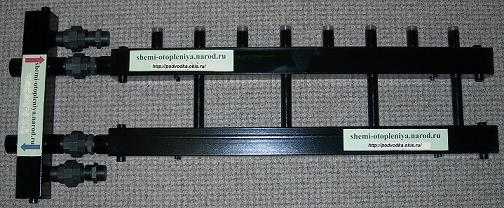

Коллектор отопления с гидрострелкой.

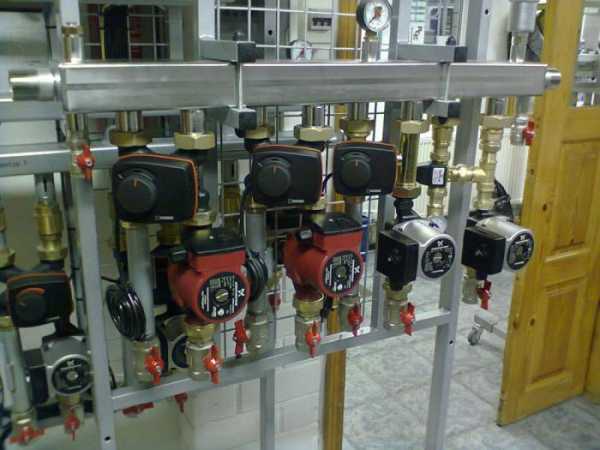

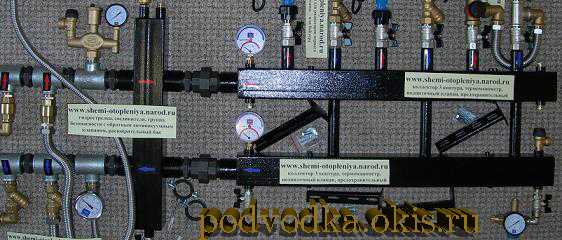

В котельной устанавливаем самый большой коллектор отопления для котельной разводки, разбиваем поток на контура: первый контур отправим на первый этаж. На первый контур коллектора отопления для монтажа котельной устанавливаем балансировочный клапан и циркуляционный насос, и доставляем теплоноситель до первого этажа. На первом этаже устанавливаем другой распределительный коллектор отопления меньшего размера, через который подсоединяем каждый радиатор отдельно. На радиаторе можно установить  регулировочный клапан с ручной или термостатической регулировкой. При использовании коллектора на первом этаже с отсечными кранами появляется возможность отключить радиатор с трубой для обслуживания или замены. Второй контур распределительного коллектора для монтажа котельной, можно направить для отопления теплыми полами, но для уменьшения температуры в системе теплых полов (пол температурой 90 градусов больше похож на сковородку), нужно поставить трех ходовой смесительный кран. Принцип его работы очень прост: трехходовой вентиль регулируется путем соединения части входящей перегретой воды с остывшим теплоносителем из обратки. Дальше по цепочке идет коллектор отопления с расходомерами для подсоединения труб, которые укладываются в стяжку. Благодаря такому распределительному коллектору отопления для тёплых полов обеспечивается равномерный поток теплоносителя.  Естественно один многокилометровый виток трубы не прогреет равномерно теплый пол, а соединения уложенное в стяжку проблемная штука. Распределительный коллектор отопления с расходомерами соединит все небольшие витки в одно целое и поможет отрегулировать каждый виток.

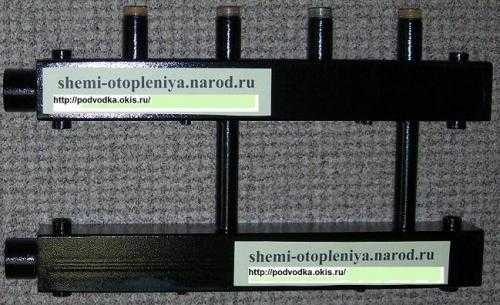

Гидрострелка и коллектор отопления на 2 контура для монтажа котельной

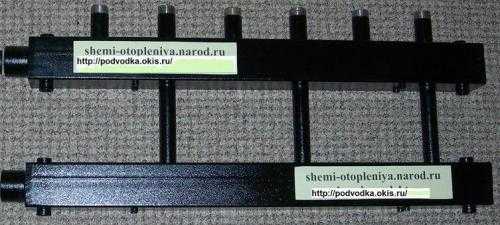

Гидрострелка и коллектор отопления на 3 контура для  монтажа котельной

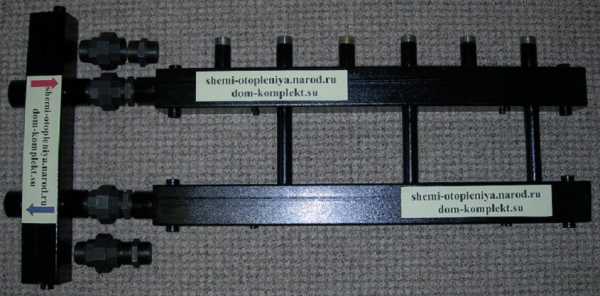

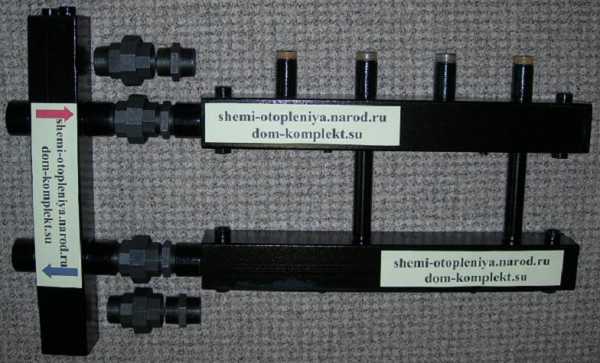

Коллектор отопления с гидрострелкой.

Коллектор отопления на 4 контура с гидрострелкой для монтажа котельной. Один из контуров котельного коллектора можно направить на вентиляцию и тепловые завесы. Принцип этого теплового контура, в коробе через который принудительно поступает воздух с улицы, устанавливают теплообменник ( по принципу автомобильного радиатора). В этот короб как в конструкторе из куби

podvodka.okis.ru

Коллектор отопления с гидрострелкой


Гидрострелка с коллектором — схема изготовления и расчет. Жми!

Одна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.

Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.

Принцип действия

Гидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.

Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.

Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.

Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.

Конкретный пример дисбаланса в отопительном контуре

Пусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.

При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.

Это будет проявляться:

Необходимость применения

Приведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:

  1. При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным. Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
  2. В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
  3. В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.

Замечание специалиста: для получения права гарантийного обслуживания отопительной системы, приобретение и установка гидрострелки обычно обязательны.

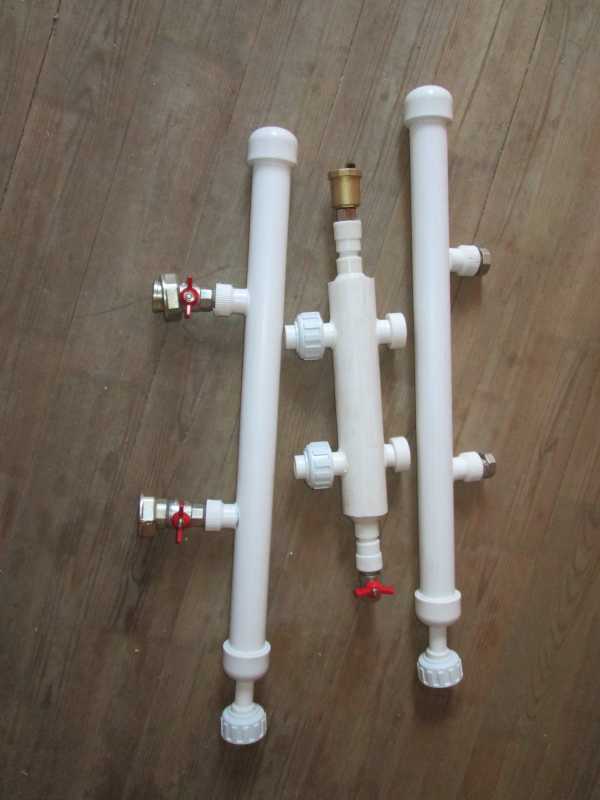

Самостоятельное изготовление

Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Принципы расчета

Типы исполнения гидравлического разделителяПервым делом займемся математикой.

Расчет параметров гидравлического разделителя осуществляется в следующем порядке:

  1. Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
  2. Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.

Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.

Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0.1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)

Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:

В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.

Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:

teplo.guru

Гидрострелка с коллектором: схема изготовления, чертеж, особенности использования и отзывы

Очень многие современные люди задаются вопросами о том, каким образом ставится гидрострелка с коллектором (схема изготовления ниже). При этом даже многие профессионалы с течением времени начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов является довольно эффективным средством, которое позволяет значительно поднять эффективность установленной системы отопления.

Проблемы старых технологий

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо такого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Из котлов с насосами эти устройства просто-напросто вынимались, вследствие чего устанавливались на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать далеко не в любых ситуациях, так как, если на данный момент на котел пока еще остается гарантия, то в таком случае из него нельзя будет удалять насосы, а если же речь идет о чугунном котле, то в случае такого демонтажа его комплектующих при первом включении отопления могут лопнуть даже отдельные секции котла, не выдержав такой разницы температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидрострелка с коллектором (схема изготовления представлена в статье). Данное устройство предназначается для разделения гидравлики, а если говорить более точно, разделяет котел непосредственно с остальной системой отопления. Таким образом, к примеру, гидрострелка с коллектором (схема изготовления проиллюстрирована) может предусматривать единственный насос в котле, в то время как в системе устанавливается еще несколько таких агрегатов разной мощности.

Как она работает

Устройство такого оборудования является предельно простым. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которого изготавливается гидрострелка (гидроразделител

www.teplo-ltd.ru

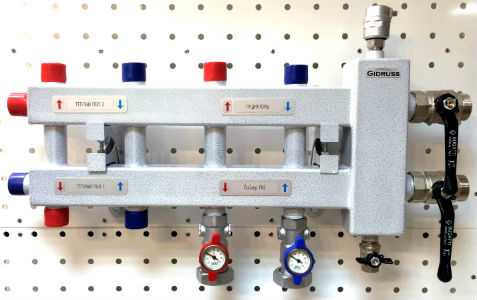

Гидрострелка с коллектором на четыре контура

Гидрострелка с коллектором используются в системах отопления частных домов, коммерческих, торговых и других учреждений с автономными котельными. Данные устройства не только распределяют теплоноситель по контурам, в нашем случае их 4. Также гидрострелка с коллектором защищает оборудование, находящееся в обвязке, от скопления технических примесей, воздуха и шлама. Это снижает вероятность окисления и как следствие предупреждает образование ржавчины, что особенно важно для изделий из металла.







Особенности конструкции



Гидрострелка с коллектором на четыре контура представляет собой совмещённую конструкцию с патрубками выхода



BMSS-60-4D

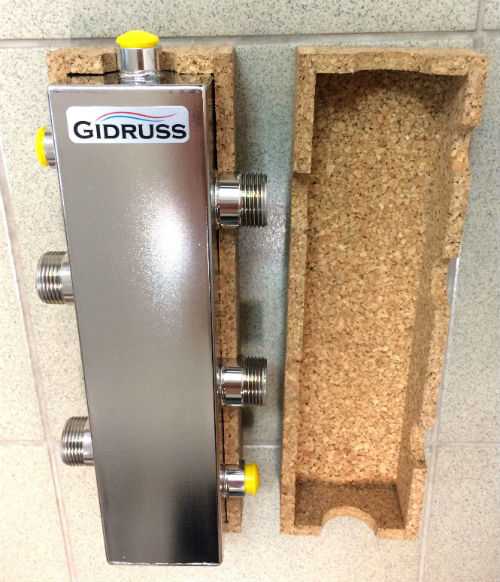

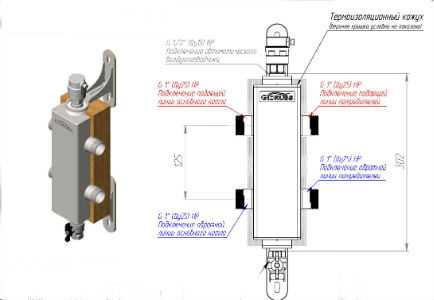

На фото вертикальная гидрострелка. Нужна, чтобы развести горячий и холодный потоки. Кроме того, гидравлический разделитель держит баланс обвязки. Всё благодаря отверстиям под сливной кран и воздухоотводчик, находятся снизу и сверху. Данные устройства накручиваются на резьбу, стандартная дюймовка 1/2 предусмотрена в большинстве коллекторов



BM-100-4D в готовом сборе

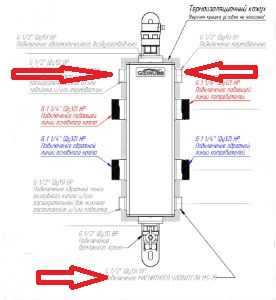

Как только в контуре превышается допустимый уровень воздуха или, клапан автоматически сбрасывает его. То же самое происходит со шламом и всевозможными примесями.



За распределение теплоносителя отвечает коллектор отопления. Горизонтальная гребёнка с отводами рассчитана на подачу и обратку. Вам не придётся делать входы и выходы. Достаточно присоединить радиатор или теплый пол к одной из веток, настроить и подключить. У вас получатся отдельные контуры под каждое устройство, что очень удобно как с точки зрения монтажа, так и текущего обслуживания.

Профильные трубы, именно их используют для изготовления гидрострелки с коллектором на четыре контура, кроятся плазменной резкой.





Нержавеющая сталь. Профили



Одна из самых точных и быстрых технологий позволяет получать пропорциональные заготовки, ровные и крепкие. Соединяются аргонно-дуговой сваркой. Швы надёжно стыкуются, резьба обрабатывается. Это необходимо для качественного соединения с оборудованием котельной.

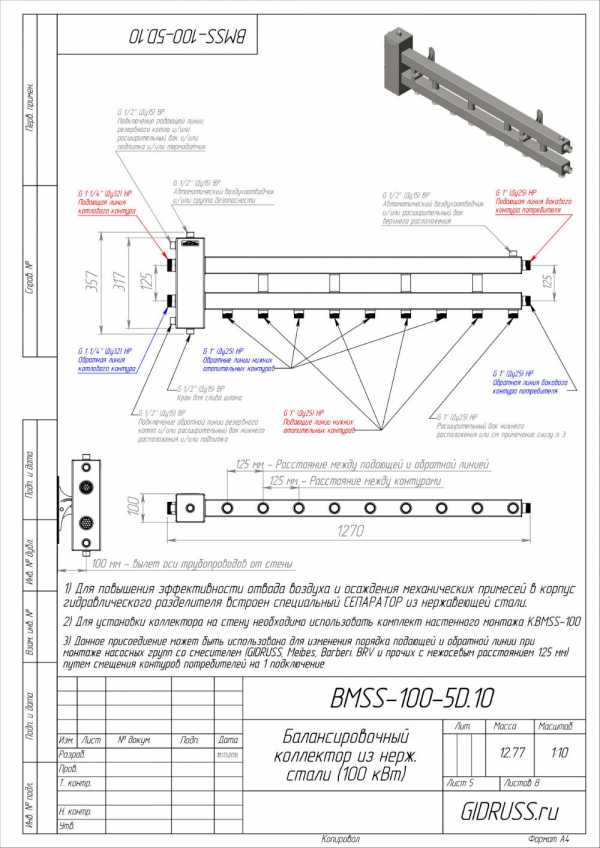

Габаритные размеры балансировочных коллекторов



Готовый коллектор обязательно проверяется на соответствие размерам. Габариты зависят от мощности и серии.

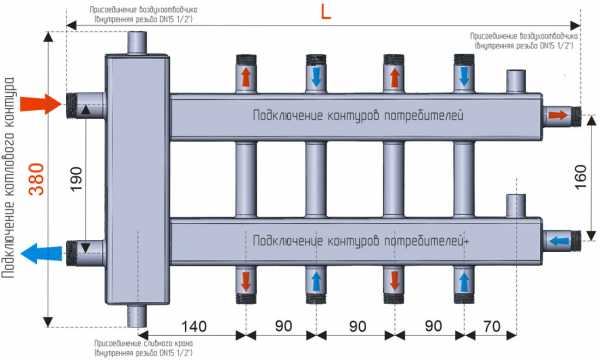

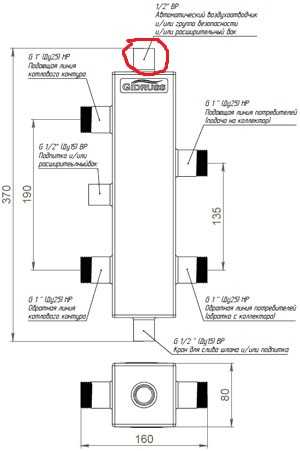

Гидрострелка с коллектором отопления на 4 контура до 60 кВт имеет длину около 1 метра, в высоту до 30 см. Расстояние между патрубками 125 миллиметров для расширенной и 90 миллиметров для компактной комплектации. Последняя немного короче и гораздо дешевле. Идеальный вариант для загородной котельной.



BMKSS серия «компакт»



Четырёхконтурный коллектор с гидрострелкой для котлов до 100 кВт выпускается в расширенном и компактном формате. Длина тоже около 1 метра, высота почти 40 см.



BMSS расширенного исполнения



Направление контуров зависит от расположения котельной. Если она в подвале, приборы обвязки будут сверху. В этом случае выбирают комплектацию U. D подойдёт для котельных на этажах. Комбинированную комплектацию для данных моделей не производят.



Материалы для изготовления



Гидрострелки и коллекторы делают только из марочных металлов. Это значит, что сырьё закупается у проверенных поставщиков, обязательно с паспортами и сертификатами. Недорогой вариант это низколегированная сталь, также известная как черная или углеродистая сталь.



Маркируется 09Г2С





Предварительный подогрев и термообработка не требуются. При этом обеспечивается максимально крепкое соединение. Места стыка надёжно сцеплены, повреждения и деформации случаются крайне редко, только при очень сильном ударе. Всё дело в углероде, точнее в его процентом отношении с другими веществами, что гарантирует хорошую свариваемость. Швы не «разойдутся» и не потрескаются.



Самым безопасным вариантом будет купить гидрострелку с коллектором из нержавеющей стали.





Профильные трубы для коллектора и гидрострелки



Тут уж вы точно останетесь в плюсе. Хотя на первый взгляд кажется по-другому. Стоимость данных изделий больше. Это и настораживает, зачем платить больше, если есть идентичный вариант из обычной стали. Справедливое замечание, хотя и не совсем верное. Дело в сроке службы. У нержавейки он не ограничен. Купил, поставил и забыл.



Чёрная сталь начинает разрушаться после 10 лет непрерывного пользования. Максимально выдержит 20 лет. Прибавьте к этому достаточно среднюю теплоизоляцию. Циркулирующая жидкость может потерять несколько градусов. Для маленького дачного домика не страшно. А если коллектор установлен в котельной школы или детского садика, где на счету каждая копейка. Именно поэтому для больших площадей рекомендованы нержавеющие коллекторы. Кроме абсолютной невосприимчивости к коррозии, сталь прекрасно переносит механические воздействия, не боится ультрафиолета и высокой влажности. Совершенно правы инженеры Гидрусс, утверждая, что нержавеющая сталь это вечное изделие.



Наша компания предлагает большой выбор коллекторов и гидрострелок из наличия и под заказ. Для вашего удобства вся продукция разделена по группам. Подробные описания, технические характеристики представлены в карточках товара. Заявку можно оставить на сайте. Наш менеджер перезвонит и согласует все нюансы.

pls99.ru

Коллекторы отопления с гидрострелкой до 100 кВт

Коллекторы отопления расширенного исполнения с гидрострелкой используются для разделения, распределения, смешивания теплоносителя, удаления шлама и воздуха, а также в качестве базы для сбора модуля отопления в котельных частных домов и других строений, обогреваемых котлом или котлами суммарной мощностью до 100 киловатт включительно.

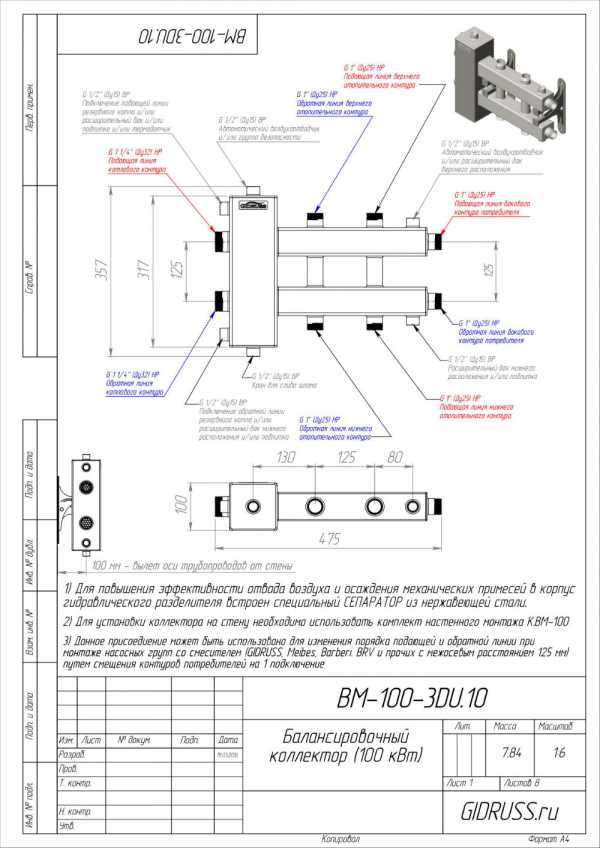

 BM-100-3DU — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 1 направлен вниз, 1 вверх (м.о.р 125 мм), 1 в сторону (м.о.р 160 мм). Последний можно использовать для подключения резервного котла или  дополнительного контура.

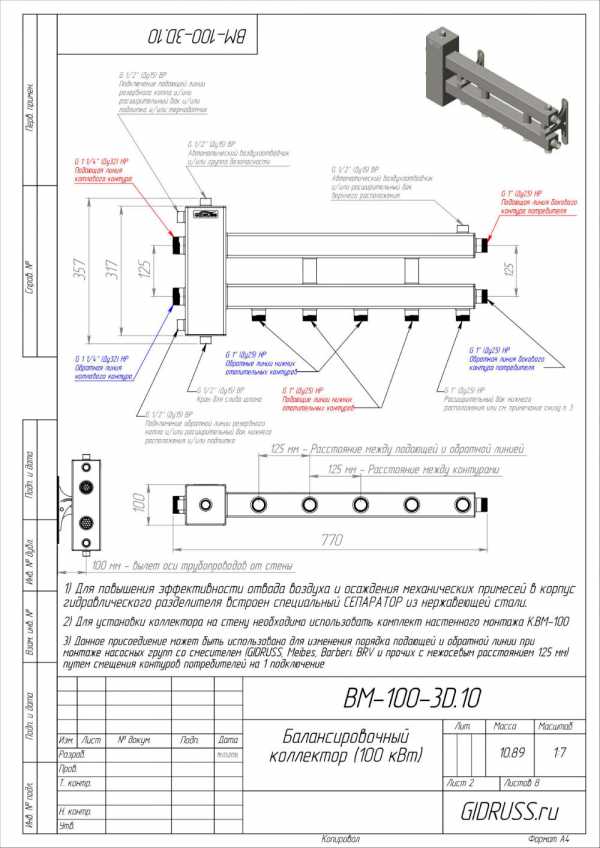

BM-100-3D — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 2 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

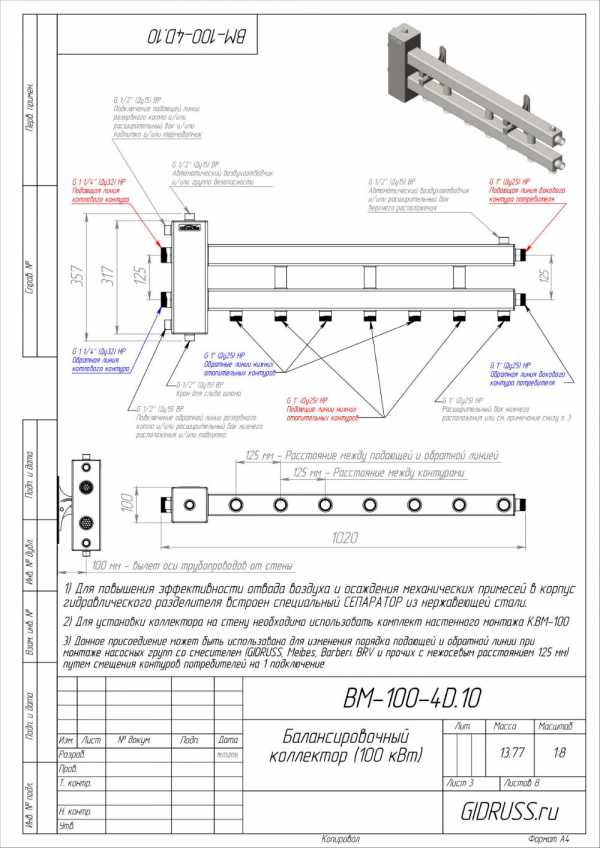

BM-100-4D — это балансировочный коллектор (гидрострелка+коллектор) на 4 контура: 3 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

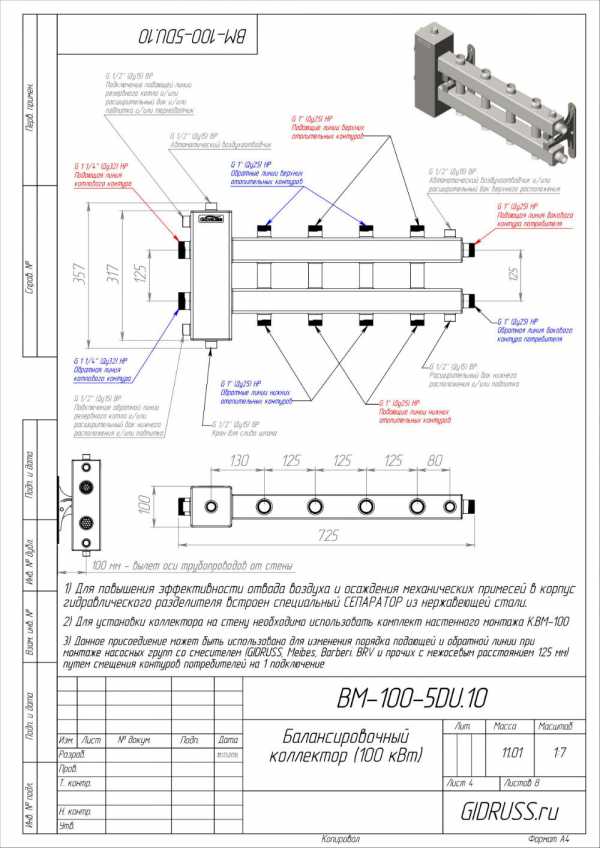

 BM-100-5DU — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 2 направлено вниз, 2 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





 BM-100-5D — это балансировочный коллектор (гидрострелка+коллектор) коллектор расширенного исполнения на 5 контуров: 4 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

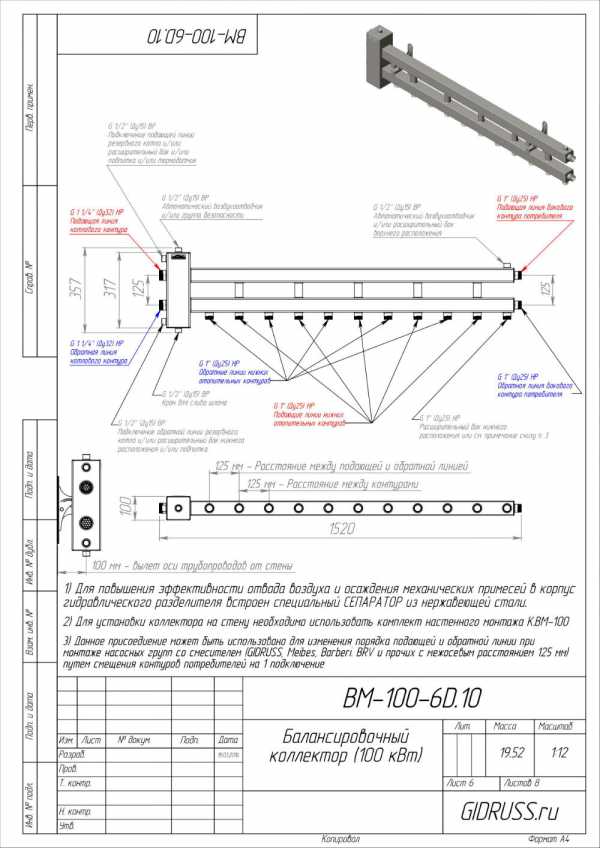

 BM-100-6D — это балансировочный коллектор (гидрострелка+коллектор) на 6 контуров: 5 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

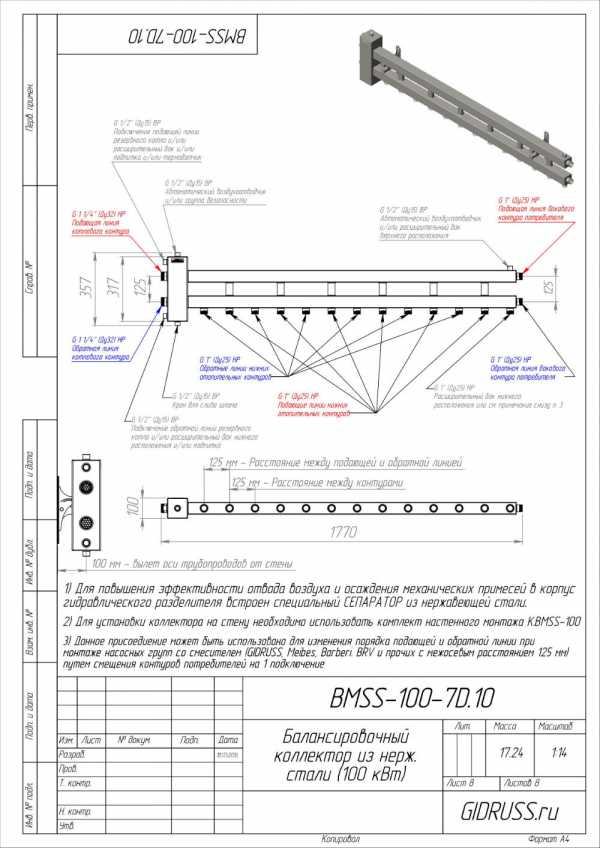

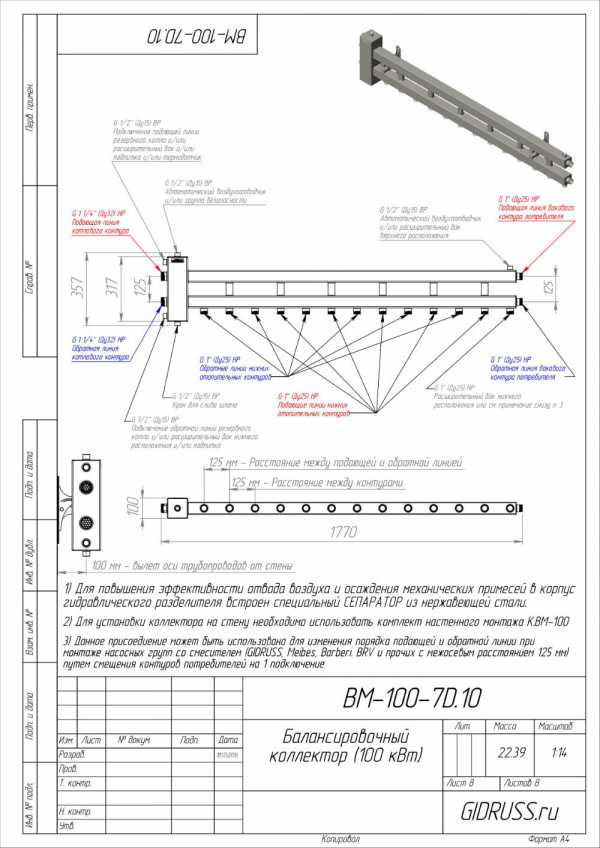

BM-100-7D — это балансировочный коллектор (гидрострелка+коллектор) 7 контуров: 6 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

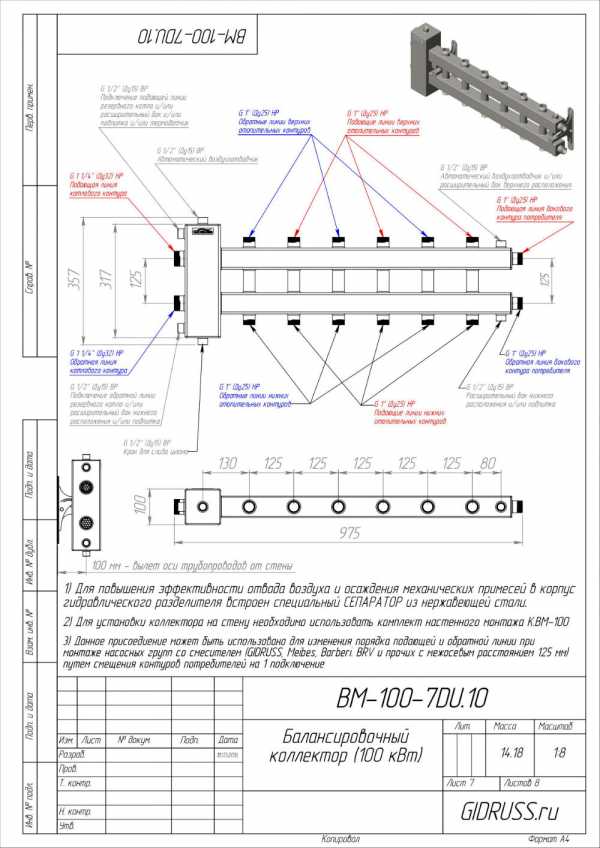

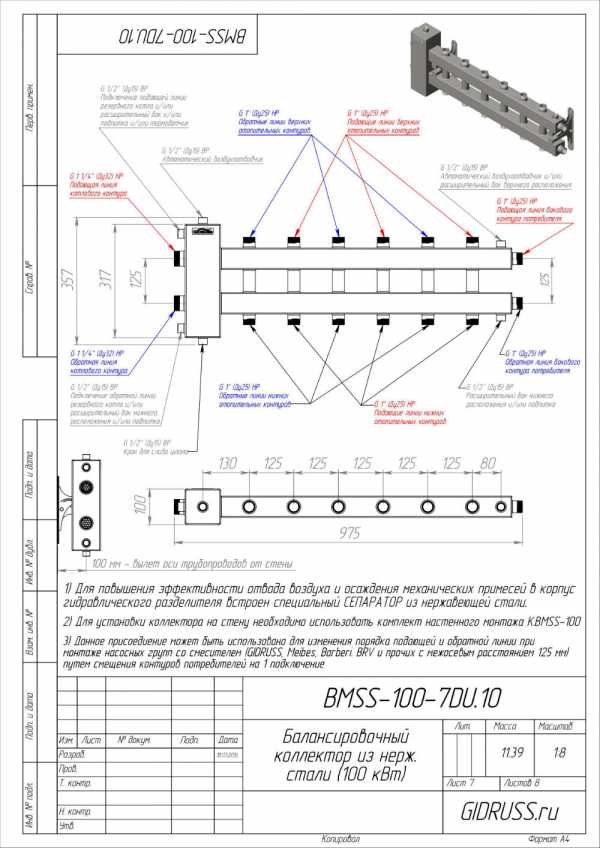

BM-100-7DU — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 3 направлено вниз, 3 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.

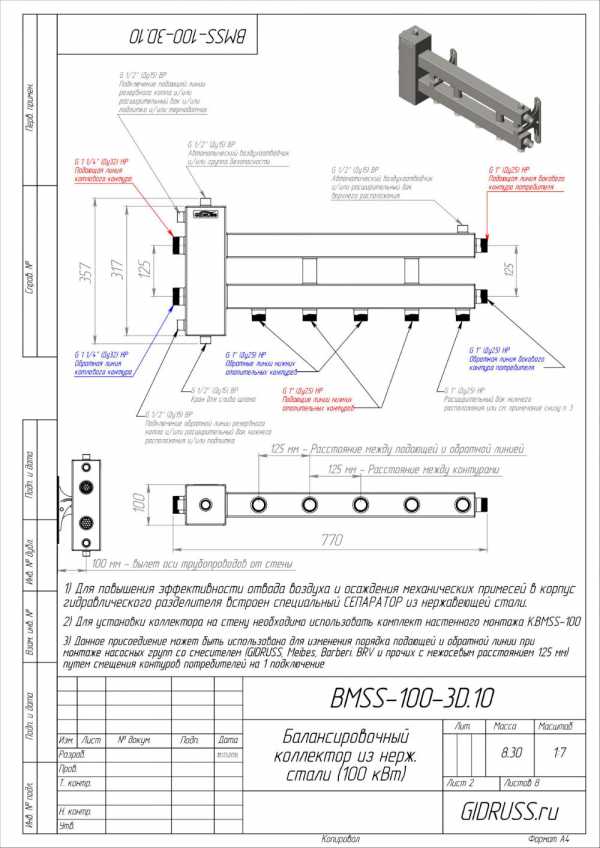

 BMSS-100-3D — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 2 направлено вниз, 1 вверх (м.о.р 125 мм), 1 в сторону (м.о.р 160 мм). Последний можно использовать для подключения резервного котла или  дополнительного контура.

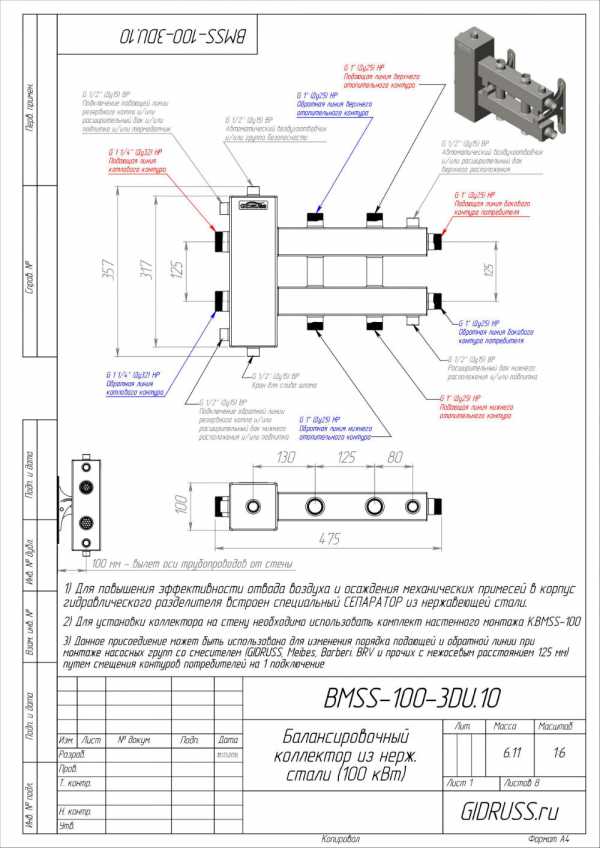

BMSS-100-3DU — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 1 направлен вниз, 1 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





BMSS-100-4D — это балансировочный коллектор (гидрострелка+коллектор) на 4 контура: 3 направлено вниз, (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





BMSS-100-5D — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 4 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





BMSS-100-5DU — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 2 направлено вниз, 2 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





BMSS-100-6D — это балансировочный коллектор (гидрострелка+коллектор) на 6 контуров: 5 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.







BMSS-100-7D — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 6 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.







BMSS-100-7DU — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 3 направлено вниз, 3 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





*На чертежах представлены стандартные габариты (длина, ширина, высота и расстояние между патрубками). Если какой-то параметр не соответствует вашим запросам, вы можете заказать коллектор по индивидуальному проекту.



pls99.ru

Гидрострелка для отопления — Статьи

Гидрострелка в системе отопления выполняет ряд важных задач. Какие, как она устроена, что покупать, если готов тратить много или наоборот, хочешь сэкономить. Читайте в нашем обзоре.



Гидрострелка чертеж



Гидрострелка для отопления представляет собой цельное изделие с патрубками, внутри полая.





Чертеж гидрострелки



Изготавливается из металла. Это может быть обычная сталь. Конструкционные металлы отличаются плотностью и долговечностью. Единственный недостаток, подверженность ржавчине, легко устраняется при помощи полимерного окрашивания.



Состав наносят специальным распылителем в несколько слоёв. После заготовка отправляется в термокамеру и нагревается. В результате поверхность приобретает характерный оттенок и становится менее восприимчивой к окислению



Это можно купить у нас

4655 р.

12255 р.

5605 р.



Нержавеющие гидрострелки отопления производят из стали AISI 304. Данная марка считается лучшей в своём сегменте и применяется повсеместно, от строительных площадок до промышленных объектов. Технические характеристики полностью удовлетворяют производителей. Компании, изготавливающие гидравлические разделители, не исключение.



Антикоррозийные свойства нержавейки впечатляют. Ржавчина не появится даже при длительном нахождении в неблагоприятной среде. Добавьте к этому великолепную износостойкость, и вы получите, пожалуй, самую подходящую конструкцию для обустройства котельной



Вертикальная конструкция предусматривает два контура. Подача соединяется с котлом и потребителями, поэтому имеет  более высокую температуру теплоносителя. Обратная линия ведёт рабочую жидкость с подмесом. Всего четыре патрубка. На фото расположены с двух сторон.



Красные заглушки это подача, синие — обратка





Вертикальные выходы предназначены для арматуры.



Сверху устанавливается воздухоотводчик, выводит из системы лишний кислород и примеси. Внизу расположен разъём для дренажного клапана. Нужен, чтобы сливать шлам



Также стрелки часто оснащают выходами под термодатчик, магнитный уловитель и расширительный бак.





Отметим, что подобная комплектация далеко не у всех гидрострелок. Главное, чтобы была первичная и вторичная линии. Остальное, дело вкуса, точнее практики. Кому-то важна каждая мелочь. Для таких покупателей оптимальным вариантом будет взять усовершенствованный гидроколлектор. В нашем случае это изделия серии GR и TGR от Gidruss.



Их создают опытные инженеры, знающие все нюансы работы котельного оборудования. Именно поэтому все гидрострелки отопления данной марки проектируются так, чтобы поставить подключить и забыть



Тем, кто готов побегать по рынкам и магазинам, вполне хватит классического исполнения с подающей и обратной веткой. Здесь выбор довольно широк, от гидрострелки из полипропилена до самодела. Своими руками соорудить такую штуку возможно, только если вы уверены в расчётах.



Монтажные размеры соответствуют реальным габаритам котельной, резьба ровная идеального диаметра гарантирует герметичность соединения. Если всё перечисленное верно, значит вы все сделали правильно, и покупные варианты вам не понадобятся



Попотеть и поработать придётся, это факт. Да и сколько времени займёт процесс, неизвестно. Может проще заплатить три с лишним тысячи и успокоиться? Зато как приятно ставить с котлом свою гидрострелку, выстраданную и вымученную.



Гидравлический разделитель гидрострелка своими руками



Что лучше, сказать сложно. В пользу брендовой продукции говорит качество и время, которого нам всегда так не хватает. За самодельную — стоимость.



Гидрострелка для отопления — зачем нужна



Отопление в частном доме автономное, чаще газовое или твердопливное. Замкнутая система нуждается в фиксированном объёме жидкости. Её температура должна быть оптимальной. Тут и возникает тема с гидравлическим разделителем.



Принцип действия гидроразделителя



Вода из котла поступает очень горячая, обратно идёт холодная. Дисбаланс градусов может привести к неожиданным последствиям. Внеплановые отключения, простои и другие проблемы неизбежны.



Гидравлическая стрелка оптимизирует процессы. В первую очередь это касается температур. Благодаря наличию отводов, разделитель смешивает потоки, что препятствует перепадам температур и давления. В результате котёл сохраняет заводские настройки, не выходит из режима





Кратко о функциях



-выравнивает давление и температуру
-держит баланс
-выводит воздух и шлам



По мнению монтажников, котёл с гидрострелкой работает мягче, что гарантирует не только безопасность системы, но и вашу собственную. Из крана течёт не кипяток, а вполне себе горяченькая водичка, 60-70 градусов. Кстати, диапазон вы сможете выбрать сами, если поставите автоматику, термостатический клапан с сервоприводом.



Как выбрать гидрострелку



Покупка гидрострелки начинается с котла, именно с ним она и соединяется. Поэтому перед тем, как штурмовать предприятия торговли, узнайте точную мощность котла.



Изделия Гидрусс серии GR относятся к гидроразделителям и различаются в зависимости от материала, из которого изготовлены, и мощности. О металле мы рассказывали выше. Коротко повторим. Обычная конструкционная сталь используется в производстве стальных гидрострелок GR.



Gidruss GR-60-25 G 1″



Из нержавейки делают GRSS



Gidruss GRSS-60-25 с термоизоляционным кожухом



Первые дешевле, вторые дороже. Это связано с тем, как металлы выдерживают нахождение в нежелательных условиях. Естественно нержавейка, на правах хозяйки, стоит в два раза больше, чем классическая стальная. Последняя, кстати, вполне справляется со своими обязанностями. Дело в том, что металл красят полимерной краской, призванной уменьшить действие разрушающих факторов. Конечно, гарантию полной защиты, не даст никто. Но согласитесь, три года и десять лет это две большие разницы.



Как наносят порошковую краску



С мощностью проще. Здесь только цифры. Модели с наименованием 40 подходят для котлов до сорока киловатт. Та же ситуация с 60, 100, 150, 250. Отличаются присоединительными размерами. Самый маленький у GR/GRSS-40-20, резьба 3/4 дюйма. Средний у стрелок до 250 кВт, 2,5 дюйма. Наибольший у фланцевых от 3 до 4 дюймов. Неизменными остаются входа под воздушник, дренажный кран 1/2 дюйма.



Модельный ряд гидравлических разделителей Gidruss



Запомнить просто. Металл, мощность, размеры. В принципе этого достаточно, чтобы купить гидрострелку, подходящую вашему котлу. Другой вопрос, хватит ли только разделителя. Когда в доме есть не только радиаторы, но и тёплый пол, оранжерея, бассейн и прочие блага цивилизации, то впору задуматься о приобретении гидрострелки с коллектором.



Коллектор отопления с гидрострелкой Gidruss BM-60-5DU



Подробнее об этом балансировочном устройстве можно почитать тут и посмотреть здесь



P.S. Желаем вам хорошего дня, отличных покупок и продуктивной работы. Если вы что-то не поняли или забыли, позвоните нашему менеджеру.  Всё, что касается товарной линейки Гидрусс, он знает и с удовольствием расскажет вам.

pls99.ru

Коллектор с гидрострелкой на три контура

Коллектор с гидрострелкой на 3 контура является самым популярным в своём сегменте. Три разводки используются довольно часто, особенно в домах с автономной системой отопления. Один контур предназначен для тёплого пола, второй рассчитан на радиаторы, третий под бойлер. Если вы хотите оборудовать систему грамотно и безопасно, рекомендуем обратить внимание на следующие нюансы.



Особенности коллекторной системы отопления



Коллектор с гидрострелкой на три контура применяется в загородном отоплении. От других отличается мощностью и объёмом, а также принципом работы.



Схема отопления представляет собой замкнутую систему. Трубы подающей и обратной линии протягиваются к каждому устройству. Сходятся на гребёнке отопления, коллекторе, который соединяется с котлом и циркуляционными насосами. Перед запуском систему балансируют. Расход, температура теплоносителя настраиваются под конкретную линию.



Коллекторное отопление схема



Именно коллекторное отопление выбирают частные застройщики. Коттедж, дачи подключаются к стационарному источнику, котлу газовому или твердотопливному. Он в свою очередь отдаёт теплоноситель потребителям, подключаются отдельно, к подаче и обратке. С точки зрения затрат на материалы и комплектующие дороговато. Сэкономить получится на другом, а именно на обслуживании и эксплуатации.



Коллектор с гидрострелкой на три контура обеспечит корректную работу всех устройств, функционировать будут в заданном режиме и забирать свой объём жидкости. Благодаря смесителям и автоматике вы можете самостоятельно настраивать режим для спальни, комнаты или кухни.





Котельная на базе коллектора с гидрострелкой BM-3DU



Чтобы заменить деталь, проверить качество уплотнений и произвести другие манипуляции, вам не придётся отключать котёл и другие элементы обвязки. Достаточно повернуть шаровый кран, поток остановится.



Модели коллекторов отопления



 Ассортимент коллекторов отопления с гидрострелками на три контура представлен несколькими комплектациями. Начать следует с материала. Как правило, производители используют нержавейку или низколегированную сталь. Оба металла сертифицированы. Нержавеющая сталь обладает повышенной прочностью и прекрасными тепловыми характеристиками. Котёл работает плавно и ровно. Теплоотдача минимальна, вода не растеряет градусов по пути циркуляции. Далее о свойствах. Первое и самое главное – антикоррозийность. Абсолютная и продолжительная.

 Такие коллекторы с гидрострелками служат вечно. Металл не окисляется, сохраняет форму, не боится влаги. Из него формируют профили и заготовки. Они обрабатываются и кроятся специальными ножницами. После соединяются аргонно-дуговой сваркой. Резьбовые соединения обрабатываются, что гарантирует надёжность креплений с трубами и запорной арматурой.



Стальной профиль AISI 304



Гидрострелки  с коллекторами из обычной стали тоже пользуются спросом. Цена почти на треть меньше, как и ржавостойкость.





Спецзаказ коллектор из низколегированной стали с напольным креплением



Низколегированные сплавы содержат менее процента углерода, фосфора и серы. Это напрямую связано с плотностью. Данный показатель будет существенно выше. Поэтому вред от механических воздействий незначительный. Средний срок службы около 20 лет, при грамотной эксплуатации.



Технические характеристики



Тепловые коллекторы и гидрострелки на три контура делают из нержавейки и конструкционной стали. На сайте представлены в отдельных группах. Устанавливаются на котлы мощностью до 60, 100, 150, 250, 300 кВт. Последние фланцевые, промышленного назначения. Для собственного дома достаточно балансировочного коллектора до 60 и до 100 кВт. Конструкции отличаются габаритами и резьбой. Компактные модели до 60 кВт с межосевым расстоянием 90 миллиметров имеют выход на котёл 1 дюйм, на потребителей 3/4.





Коллектор отопления с гидрострелкой 3D 90 мм компакт



Расширенного исполнения аналогичной мощности с межосевым расстоянием 125 миллиметров присоединяются к котлу на 1 1/4 дюйма, потребителям 1 дюйм. Гидрострелки на 150 кВт имеют резьбу 1 1/2 и 1 дюйм соответственно. Далее до 300 киловатт. Здесь выход фланцевый 2 1/2 дюйма.



 Чертеж. Коллектор отопления с гидрострелкой Gidruss 3 DU 125 мм



Направление контуров. Два вниз и один в бок, если потребители находятся в подвале или подсобке. Два вверх и один вбок, если котельная расположена на нижних этажах. Также возможно комбинированное исполнение. Кстати, именно смешанные контура заказывают чаще других.



Какой вариант ваш, зависит от котельной. Сомневаетесь в выборе, звоните! Наш специалист подробно объяснит, чем D отличается от U, подберёт кронштейны и другие комплектующие. Цену гидрострелки рассчитаем, сроки изготовления уточним. Если в каталоге нет подходящей модели, инженеры Гидрусс сделают коллектор отопления на заказ специально для вашей котельной. Подробности по телефонам +7 (916) 624-73-67 +7 (951) 781-61-11

pls99.ru

Коллектор отопления с гидрострелкой – Коллектор отопления с гидрострелкой — Отопление

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
