Что такое теплопроводность и коэффициент теплопроводности. |

Теплопроводность.

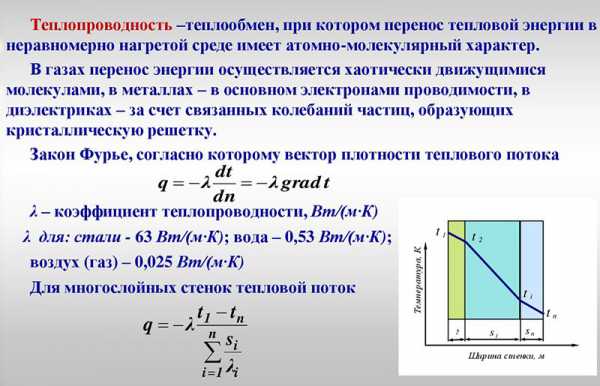

Так что же такое теплопроводность? С точки зрения физики теплопроводность – это молекулярный перенос теплоты между непосредственно соприкасающимися телами или частицами одного тела с различной температурой, при котором происходит обмен энергией движения структурных частиц (молекул, атомов, свободных электронов).

Можно сказать проще, теплопроводность – это  способность материала проводить тепло. Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Передача тепла происходит за счет передачи энергии при столкновении молекул вещества. Происходит это до тех пор, пока температура внутри тела не станет одинаковой. Такой процесс может происходить в твердых, жидких и газообразных веществах.

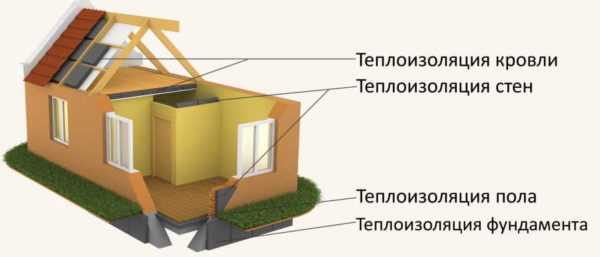

На практике, например в строительстве при теплоизоляции зданий, рассматривается другой аспект теплопроводности, связанный с передачей тепловой энергии. В качестве примера возьмем “абстрактный дом”. В “абстрактном доме” стоит нагреватель, который поддерживает внутри дома постоянную температуру, скажем, 25 °С. На улице температура тоже постоянная, например, 0 °С. Вполне понятно, что если выключить обогреватель, то через некоторое время в доме тоже будет 0 °С. Все тепло (тепловая энергия) через стены уйдет на улицу.

Чтобы поддерживать температуру в доме 25 °С, нагреватель должен  постоянно работать. Нагреватель постоянно создает тепло, которое постоянно уходит через стены на улицу.



Коэффициент теплопроводности.

Количество тепла, которое проходит через стены (а по научному – интенсивность теплопередачи за счет теплопроводности) зависит от разности температур (в доме и на улице), от площади стен и теплопроводности материала, из которого сделаны эти стены.

Для количественной оценки теплопроводности существует коэффициент теплопроводности материалов

. Этот коэффициент отражает свойство вещества проводить тепловую энергию. Чем больше значение коэффициента теплопроводности материала, тем лучше он проводит тепло. Если мы собираемся утеплять дом, то надо выбирать материалы с небольшим значением этого коэффициента. Чем он меньше, тем лучше. Сейчас  в качестве материалов для утепления зданий  наибольшее распространение получили утеплители из минеральной ваты, и различных пенопластов. Набирает популярность новый материал с улучшенными теплоизоляционными качествами – Неопор.

Коэффициент теплопроводности материалов обозначается буквой ? (греческая строчная буква лямбда)  и выражается в Вт/(м2*К). Это означает, что если взять стену из кирпича, с коэффициентом теплопроводности 0,67 Вт/(м2*К), толщиной 1 метр и площадью 1 м2., то при разнице температур в 1 градус, через стену будет проходить 0,67 ватта тепловой энергии. Если разница температур будет 10 градусов, то будет проходить уже 6,7 ватта. А если при такой разнице температур  стену сделать 10 см, то потери тепла будут уже 67 ватт. Подробней о методике расчета теплопотерь зданий можно посмотреть здесь.

Следует отметить, что значения коэффициента теплопроводности материалов указываются для толщины материала в 1 метр. Чтобы определить теплопроводность материала для любой другой толщины, надо коэффициент теплопроводности разделить на нужную толщину, выраженную в метрах.

В строительных нормах и расчетах часто используется понятие “тепловое сопротивление материала”. Это величина обратная теплопроводности.  Если, на пример, теплопроводность пенопласта толщиной 10 см – 0,37 Вт/(м2*К), то его тепловое сопротивление будет равно 1 / 0,37 Вт/(м2*К) = 2,7 (м2*К)/Вт.





Коэффициент теплопроводности материалов.

Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.

Материал	Коэфф. тепл. Вт/(м2*К)
Алебастровые плиты	0,470
Алюминий	230,0
Асбест (шифер)	0,350
Асбест волокнистый	0,150
Асбестоцемент	1,760
Асбоцементные плиты	0,350
Асфальт	0,720
Асфальт в полах	0,800
Бакелит	0,230
Бетон на каменном щебне	1,300
Бетон на песке	0,700
Бетон пористый	1,400
Бетон сплошной	1,750
Бетон термоизоляционный	0,180
Битум	0,470
Бумага	0,140
Вата минеральная легкая	0,045
Вата минеральная тяжелая	0,055
Вата хлопковая	0,055
Вермикулитовые листы	0,100
Войлок шерстяной	0,045
Гипс строительный	0,350
Глинозем	2,330
Гравий (наполнитель)	0,930
Гранит, базальт	3,500
Грунт 10% воды	1,750
Грунт 20% воды	2,100
Грунт песчаный	1,160
Грунт сухой	0,400
Грунт утрамбованный	1,050
Гудрон	0,300
Древесина – доски	0,150
Древесина – фанера	0,150
Древесина твердых пород	0,200
Древесно-стружечная плита ДСП	0,200
Дюралюминий	160,0
Железобетон	1,700
Зола древесная	0,150
Известняк	1,700
Известь-песок раствор	0,870
Ипорка (вспененная смола)	0,038
Камень	1,400
Картон строительный многослойный	0,130
Каучук вспененный	0,030
Каучук натуральный	0,042
Каучук фторированный	0,055
Керамзитобетон	0,200
Кирпич кремнеземный	0,150
Кирпич пустотелый	0,440
Кирпич силикатный	0,810
Кирпич сплошной	0,670
Кирпич шлаковый	0,580
Кремнезистые плиты	0,070
Латунь	110,0
Лед 0°С	2,210
Лед -20°С	2,440
Липа, береза, клен, дуб (15% влажности)	0,150
Медь	380,0
Мипора	0,085
Опилки – засыпка	0,095
Опилки древесные сухие	0,065
ПВХ	0,190
Пенобетон	0,300
Пенопласт ПС-1	0,037
Пенопласт ПС-4	0,040
Пенопласт ПХВ-1	0,050
Пенопласт резопен ФРП	0,045
Пенополистирол ПС-Б	0,040
Пенополистирол ПС-БС	0,040
Пенополиуретановые листы	0,035
Пенополиуретановые панели	0,025
Пеностекло легкое	0,060
Пеностекло тяжелое	0,080
Пергамин	0,170
Перлит	0,050
Перлито-цементные плиты	0,080
Песок 0% влажности	0,330
Песок 10% влажности	0,970
Песок 20% влажности	1,330
Песчаник обожженный	1,500
Плитка облицовочная	1,050
Плитка термоизоляционная ПМТБ-2	0,036
Полистирол	0,082
Поролон	0,040
Портландцемент раствор	0,470
Пробковая плита	0,043
Пробковые листы легкие	0,035
Пробковые листы тяжелые	0,050
Резина	0,150
Рубероид	0,170
Сланец	2,100
Снег	1,500
Сосна обыкновенная, ель, пихта (450…550 кг/куб.м, 15% влажности)	0,150
Сосна смолистая (600…750 кг/куб.м, 15% влажности)	0,230
Сталь	52,0
Стекло	1,150
Стекловата	0,050
Стекловолокно	0,036
Стеклотекстолит	0,300
Стружки – набивка	0,120
Тефлон	0,250
Толь бумажный	0,230
Цементные плиты	1,920
Цемент-песок раствор	1,200
Чугун	56,0
Шлак гранулированный	0,150
Шлак котельный	0,290
Шлакобетон	0,600
Штукатурка сухая	0,210
Штукатурка цементная	0,900
Эбонит	0,160

www.econel.ru

что это такое + таблица значений

Строительное дело предусматривает использование любых подходящих материалов. Главные критерии – безопасность для жизни и здоровья, тепловая проводимость, надёжность. Далее следуют, цена, свойства эстетичности, универсальность применения и т.д.

Рассмотрим одну из важнейших характеристик стройматериалов – коэффициент теплопроводности, так как именно от этого свойства во многом зависит, к примеру, уровень комфорта в доме.

Содержание статьи:

Что такое КТП строительного материала?

Теоретически, да и практически тоже, строительными материалами, как правило, создаются две поверхности – наружная и внутренняя. С точки зрения физики, теплая область всегда стремится к холодной области.

Применительно к стройматериалу, тепло будет стремиться от одной поверхности (более теплой) к другой поверхности (менее теплой). Вот, собственно, способность материала относительно такого перехода и называется – коэффициентом теплопроводности или в аббревиатуре – КТП.

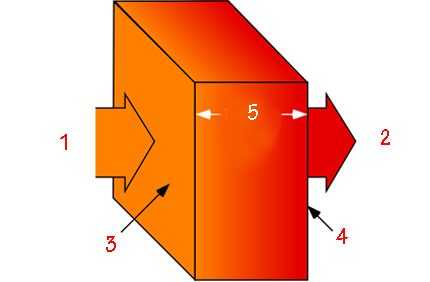

Схема, поясняющая эффект теплопроводности: 1 – тепловая энергия; 2 – коэффициент теплопроводности; 3 – температура первой поверхности; 4 – температура второй поверхности; 5 – толщина стройматериала

Характеристика КТП обычно строится на основе испытаний, когда берётся экспериментальный экземпляр размерами 100х100 см и к нему применяется тепловое воздействие с учётом разницы температур двух поверхностей в 1 градус. Время воздействия 1 час.

Соответственно, измеряется теплопроводность в Ваттах на метр на градус (Вт/м°C). Коэффициент обозначается греческим символом λ.

По умолчанию, теплопроводность различных материалов для строительства со значением меньше 0,175 Вт/м°C, приравнивает эти материалы к разряду изоляционных.

Современным производством освоены технологии изготовления стройматериалов, уровень КТП которых составляет меньше 0,05 Вт/м°C. Благодаря таким изделиям, удается достичь выраженного экономического эффекта в плане потребления энергетических ресурсов.

Влияние факторов на уровень теплопроводности

Каждый отдельно взятый стройматериал имеет определенное строение и обладает своеобразным физическим состоянием.

Основой этого являются:

• размерность кристаллов структуры;
• фазовое состояние вещества;
• степень кристаллизации;
• анизотропия теплопроводности кристаллов;
• объем пористости и структуры;
• направление теплового потока.

Все это – факторы влияния. Определенное влияние на уровень КТП также оказывает химический состав и примеси. Количество примесей, как показала практика, оказывает особенно выразительное влияние на уровень теплопроводности кристаллических компонентов.

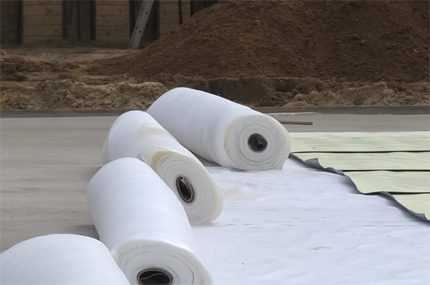

Изоляционные стройматериалы – класс продуктов под строительство, созданных с учётом свойств КТП, приближенных к оптимальным свойствам. Однако достичь идеальной теплопроводности при сохранении других качеств, крайне сложно

В свою очередь влияние на КТП оказывают условия эксплуатации стройматериала – температура, давление, уровень влажности и др.

Стройматериалы с минимальным КТП

Согласно исследованиям, минимальным значением теплопроводности (около 0,023 Вт/м°C) обладает сухой воздух.

С точки зрения применения сухого воздуха в структуре строительного материала, необходима конструкция, где сухой воздух пребывает внутри замкнутых многочисленных пространств небольшого объёма. Конструктивно такая конфигурация представлена в образе многочисленных пор внутри структуры.

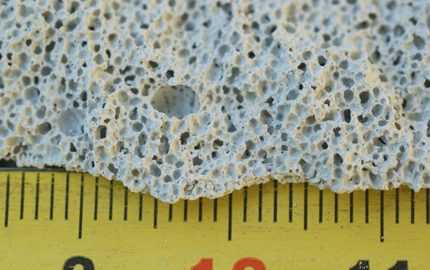

Отсюда логичный вывод: малым уровнем КТП должен обладать стройматериал, внутренняя структура которого представляет собой пористое образование.

Причём, в зависимости от максимально допустимой пористости материала, значение теплопроводности приближается к значению КТП сухого воздуха.

Созданию строительного материала с минимальной теплопроводностью способствует пористая структура. Чем больше содержится пор разного объема в структуре материала, тем лучший КТП допустимо получить

В современном производстве применяются несколько технологий для получения пористости строительного материала.

В частности, используются технологии:

• пенообразования;
• газообразования;
• водозатворения;
• вспучивания;
• внедрения добавок;
• создания волоконных каркасов.

Следует отметить: коэффициент теплопроводности напрямую связан с такими свойствами, как плотность, теплоемкость, температурная проводимость.

Значение теплопроводности может быть рассчитано по формуле:

λ = Q / S *(T₁-T₂)*t,

Где:

• Q – количество тепла;
• S – толщина материала;
• T₁, T₂ – температура с двух сторон материала;
• t – время.

Средняя величина плотности и теплопроводности обратно пропорциональна величине пористости. Поэтому, исходя из плотности структуры стройматериала, зависимость от нее теплопроводности можно рассчитать так:

λ = 1,16 √ 0,0196+0,22d² – 0,16,

Где: d – значение плотности. Это формула В.П. Некрасова, демонстрирующая влияние плотности конкретного материала на значение его КТП.

Влияние влаги на теплопроводность стройматериала

Опять же судя по примерам использования стройматериалов на практике, выясняется негативное влияние влаги на КТП стройматериала. Замечено – чем большему увлажнению подвергается стройматериал, тем более высоким становится значение КТП.

Различными способами стремятся защитить от воздействия влаги материал, используемый в строительстве. Эта мера вполне оправдана, учитывая повышение коэффициента для мокрого стройматериала

Обосновать такой момент несложно. Воздействие влаги на структуру строительного материала сопровождается увлажнением воздуха в порах и частичным замещением воздушной среды.

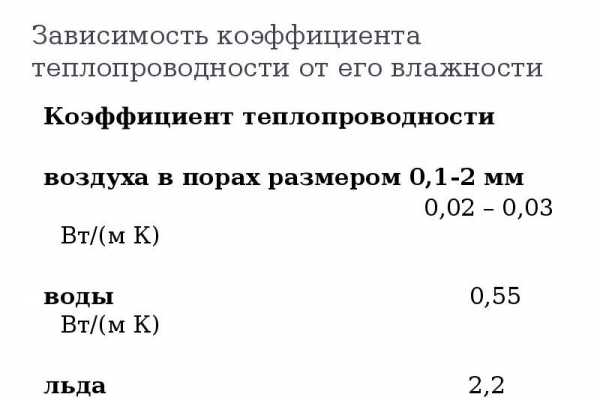

Учитывая, что параметр коэффициента теплопроводности для воды составляет 0,58 Вт/м°C, становится понятным существенное повышение КТП материала.

Следует также отметить более негативный эффект, когда вода, попадающая в пористую структуру, дополнительно замораживается – превращается в лёд.

Соответственно, несложно просчитать ещё большее увеличение теплопроводности, принимая во внимание параметры КТП льда, равного значению 2,3 Вт/м°C. Прирост примерно в четыре раза к параметру теплопроводности воды.

Одной из причин отказа от зимнего строительства в пользу стройки летом следует считать именно фактор возможного подмораживания некоторых видов стройматериалов и как следствие – повышения теплопроводности

Отсюда становятся очевидными строительные требования относительно защиты изоляционных стройматериалов от попадания влаги. Ведь уровень теплопроводности растёт в прямой пропорциональности от количественной влажности.

Не менее значимым видится и другой момент – обратный, когда структура строительного материала подвергается существенному нагреву. Чрезмерно высокая температура также провоцирует рост теплопроводности.

Происходит такое по причине повышения кинематической энергии молекул, составляющих структурную основу стройматериала.

Правда, существует класс материалов, структура которых, напротив, приобретает лучшие свойства теплопроводности в режиме сильного нагрева. Одним из таких материалов является металл.

Если под сильным нагревом большая часть широко распространенных стройматериалов изменяет теплопроводность в сторону увеличения, сильный нагрев металла приводит к обратному эффекту – КТП металла понижается

Методы определения коэффициента

Используются разные методики в этом направлении, но по факту все технологии измерения объединены двумя группами методов:

1. Режим стационарных измерений.
2. Режим нестационарных измерений.

Стационарная методика подразумевает работу с параметрами, неизменными с течением времени или изменяющимися в незначительной степени. Эта технология, судя по практическим применениям, позволяет рассчитывать на более точные результаты КТП.

Действия, направленные на измерения теплопроводности, стационарный способ допускает проводить в широком температурном диапазоне – 20 – 700 °C. Но вместе с тем, стационарная технология считается трудоёмкой и сложной методикой, требующей большого количества времени на исполнение.

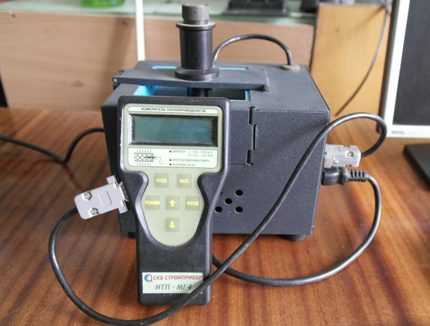

Пример аппарата, предназначенного под выполнение измерений коэффициента теплопроводности. Это одна из современных цифровых конструкций, обеспечивающая получение быстрого и точного результата

Другая технология измерений – нестационарная, видится более упрощенной, требующей для исполнения работ от 10 до 30 минут. Однако в этом случае существенно ограничен диапазон температур. Тем не менее, методика нашла широкое применение в условиях производственного сектора.

Таблица теплопроводности стройматериалов

Подвергать измерениям многие существующие и широко используемые стройматериалы не имеет смысла.

Все эти продукты, как правило, испытаны неоднократно, на основании чего составлена таблица теплопроводности строительных материалов, куда входят практически все нужные на стройке материалы.

Один из вариантов такой таблицы представлен ниже, где КТП – коэффициент теплопроводности:

Материал (стройматериал)	Плотность, м3	КТП сухая, Вт/мºC	% влажн._1			% влажн._2	КТП при влажн._1, Вт/мºC		КТП при влажн._2, Вт/мºC
Битум кровельный	1400	0,27	0			0	0,27		0,27
Битум кровельный	1000	0,17	0			0	0,17		0,17
Шифер кровельный	1800	0,35	2			3	0,47		0,52
Шифер кровельный	1600	0,23	2			3	0,35		0,41
Битум кровельный	1200	0,22	0			0	0,22		0,22
Лист асбоцементный	1800	0,35	2			3	0,47		0,52
Лист асбестоцементный	1600	0,23	2			3	0,35		0,41
Асфальтобетон	2100	1,05	0			0	1,05		1,05
Толь строительная	600	0,17	0			0	0,17		0,17
Бетон (на гравийной подушке)	1600	0,46	4			6	0,46		0,55
Бетон (на шлаковой подушке)	1800	0,46	4			6	0,56		0,67
Бетон (на щебенке)	2400	1,51	2			3	1,74		1,86
Бетон (на песчаной подушке)	1000	0,28	9			13	0,35		0,41
Бетон (пористая структура)	1000	0,29	10			15	0,41		0,47
Бетон (сплошная структура)	2500	1,89	2			3	1,92		2,04
Пемзобетон	1600	0,52	4			6	0,62		0,68
Битум строительный	1400	0,27	0			0	0,27		0,27
Битум строительный	1200	0,22	0			0	0,22		0,22
Минеральная вата облегченная	50	0,048	2			5	0,052		0,06
Минеральная вата тяжелая	125	0,056	2			5	0,064		0,07
Минеральная вата	75	0,052	2			5	0,06		0,064
Лист вермикулитовый	200	0,065	1			3	0,08		0,095
Лист вермикулитовый	150	0,060	1			3	0,074		0,098
Газо-пено-золо бетон	800	0,17	15			22	0,35		0,41
Газо-пено-золо бетон	1000	0,23	15			22	0,44		0,50
Газо-пено-золо бетон	1200	0,29	15			22	0,52		0,58
Газо-пено-бетон (пенно-силикат)	300	0,08	8			12	0,11		0,13
Газо-пено-бетон (пенно-силикат)	400	0,11	8			12	0,14		0,15
Газо-пено-бетон (пенно-силикат)	600	0,14	8			12	0,22		0,26
Газо-пено-бетон (пенно-силикат)	800	0,21	10			15	0,33		0,37
Газо-пено-бетон (пенно-силикат)	1000	0,29	10			15	0,41		0,47
Строительный гипс плита	1200	0,35	4			6	0,41		0,46
Гравий керамзитовый	600	2,14	2			3	0,21		0,23
Гравий керамзитовый	800	0,18	2			3	0,21		0,23
Гранит (базальт)	2800	3,49	0			0	3,49		3,49
Гравий керамзитовый	400	0,12	2			3	0,13		0,14
Гравий керамзитовый	300	0,108	2			3	0,12		0,13
Гравий керамзитовый	200	0,099	2			3	0,11		0,12
Гравий шунгизитовый	800	0,16	2			4	0,20		0,23
Гравий шунгизитовый	600	0,13	2			4	0,16		0,20
Гравий шунгизитовый	400	0,11	2			4	0,13		0,14
Дерево сосна поперечные волокна	500	0,09	15			20	0,14		0,18
Фанера клееная	600	0,12	10			13	0,15		0,18
Дерево сосна вдоль волокон	500	0,18	15			20	0,29		0,35
Дерево дуба поперек волокон	700	0,23	10			15	0,18		0,23
Металл дюралюминий	2600	221	0			0	221		221
Железобетон	2500	1,69	2			3	1,92		2,04
Туфобетон	1600	0,52	7			10	0,7		0,81
Известняк	2000	0,93	2			3	1,16		1,28
Раствор извести с песком	1700	0,52	2			4	0,70		0,87
Песок под строительные работы	1600	0,035	1			2	0,47		0,58
Туфобетон	1800	0,64	7			10	0,87		0,99
Облицовочный картон	1000	0,18	5			10	0,21		0,23
Многослойный строительный картон	650	0,13	6			12	0,15		0,18
Вспененный каучук	60-95	0,034	5			15	0,04		0,054
Керамзитобетон	1400	0,47	5			10	0,56		0,65
Керамзитобетон	1600	0,58	5			10	0,67		0,78
Керамзитобетон	1800	0,86	5			10	0,80		0,92
Кирпич (пустотный)	1400	0,41	1			2	0,52		0,58
Кирпич (керамический)	1600	0,47	1			2	0,58		0,64
Пакля строительная	150	0,05	7			12	0,06		0,07
Кирпич (силикатный)	1500	0,64	2			4	0,7		0,81
Кирпич (сплошной)	1800	0,88	1			2	0,7		0,81
Кирпич (шлаковый)	1700	0,52	1,5			3	0,64		0,76
Кирпич (глиняный)	1600	0,47	2			4	0,58		0,7
Кирпич (трепельный)	1200	0,35	2			4	0,47		0,52
Металл медь	8500	407	0			0	407		407
Сухая штукатурка (лист)	1050	0,15	4			6	0,34		0,36
Плиты минеральной ваты	350	0,091	2			5	0,09		0,11
Плиты минеральной ваты	300	0,070	2			5	0,087		0,09
Плиты минеральной ваты	200	0,070	2			5	0,076		0,08
Плиты минеральной ваты	100	0,056	2			5	0,06		0,07
Линолеум ПВХ	1800	0,38	0			0	0,38		0,38
Пенобетон	1000	0,29	8			12	0,38		0,43
Пенобетон	800	0,21	8			12	0,33		0,37
Пенобетон	600	0,14	8			12	0,22		0,26
Пенобетон	400	0,11	6			12	0,14		0,15
Пенобетон на известняке	1000	0,31	12			18	0,48		0,55
Пенобетон на цементе	1200	0,37	15			22	0,60		0,66
Пенополистирол (ПСБ-С25)	15 – 25	0,029 – 0,033	2			10	0,035 – 0,052		0,040 – 0,059
Пенополистирол (ПСБ-С35)	25 – 35	0,036 – 0,041	2			20	0,034		0,039
Лист пенополиуретановый	80	0,041	2			5	0,05		0,05
Панель пенополиуретановая	60	0,035	2			5	0,41		0,41
Облегченное пеностекло	200	0,07	1			2	0,08		0,09
Утяжеленное пеностекло	400	0,11	1			2	0,12		0,14
Пергамин	600	0,17	0			0	0,17		0,17
Перлит	400	0,111	1			2	0,12		0,13
Плита перлитоцементная	200	0,041	2			3	0,052		0,06
Мрамор	2800	2,91	0			0	2,91		2,91
Туф	2000	0,76	3			5	0,93		1,05
Бетон на зольном гравии	1400	0,47	5			8	0,52		0,58
Плита ДВП (ДСП)	200	0,06	10			12	0,07		0,08
Плита ДВП (ДСП)	400	0,08	10			12	0,11		0,13
Плита ДВП (ДСП)	600	0,11	10			12	0,13		0,16
Плита ДВП (ДСП)	800	0,13	10			12	0,19		0,23
Плита ДВП (ДСП)	1000	0,15	10			12	0,23		0,29
Полистиролбетон на портландцементе	600	0,14	4			8	0,17		0,20
Вермикулитобетон	800	0,21	8			13	0,23		0,26
Вермикулитобетон	600	0,14	8			13	0,16		0,17
Вермикулитобетон	400	0,09	8			13	0,11		0,13
Вермикулитобетон	300	0,08	8			13	0,09		0,11
Рубероид	600	0,17	0			0	0,17		0,17
Плита фибролит	800	0,16	10			15	0,24		0,30
Металл сталь	7850	58	0			0	58		58
Стекло	2500	0,76	0			0	0,76		0,76
Стекловата	50	0,048	2			5	0,052		0,06
Стекловолокно	50	0,056	2			5	0,06		0,064
Плита фибролит	600	0,12	10			15	0,18		0,23
Плита фибролит	400	0,08	10			15	0,13		0,16
Плита фибролит	300	0,07	10			15	0,09		0,14
Клееная фанера	600	0,12	10			13	0,15		0,18
Плита камышитовая	300	0,07	10			15	0,09		0,14
Раствор цементо-песчаный	1800	0,58	2			4	0,76		0,93
Металл чугун	7200	50	0			0	50		50
Раствор цементно-шлаковый	1400	0,41	2			4	0,52		0,64
Раствор сложного песка	1700	0,52	2			4	0,70		0,87
Сухая штукатурка	800	0,15	4			6	0,19		0,21
Плита камышитовая	200	0,06	10			15	0,07		0,09
Цементная штукатурка	1050	0,15	4			6	0,34		0,36
Плита торфяная	300	0,064	15			20	0,07		0,08
Плита торфяная	200	0,052	15			20	0,06		0,064

Рекомендуем также прочесть и другие наши статьи, где мы рассказываем о том как правильно выбирать утеплитель:

Выводы и полезное видео по теме

Видеоролик тематически направленный, где достаточно подробно разъясняется – что такое КТП и «с чем его едят». Ознакомившись с материалом, представленным в ролике, появляются высокие шансы стать профессиональным строителем.

Очевидный момент – потенциальному строителю обязательно необходимо знать о теплопроводности и ее зависимости от различных факторов. Эти знания помогут строить не просто качественно, но с высокой степенью надежности и долговечности объекта. Использование коэффициента по существу – это реальная экономия денег, допустим, на оплате за те же коммунальные услуги.

Если у вас появились вопросы или есть ценная информация  по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Теплопроводность строительных материалов, что это, таблица

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Что такое теплопроводность и термическое сопротивление

Содержание статьи

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

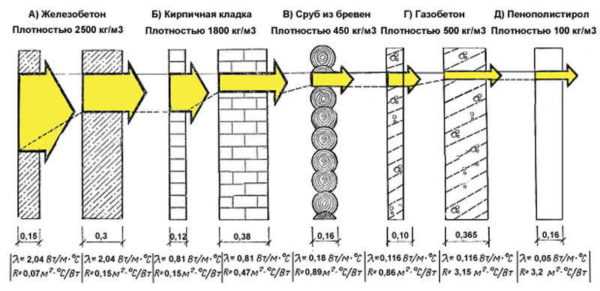

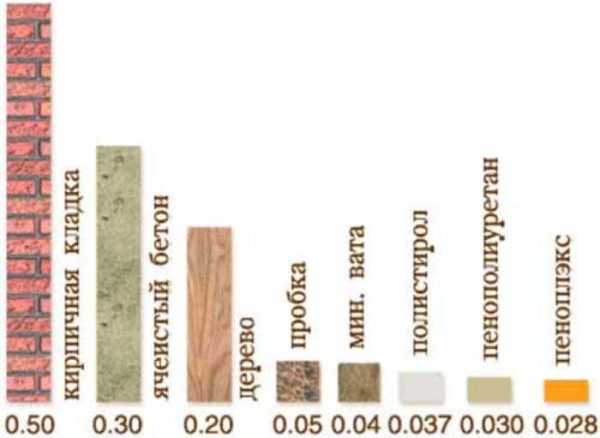

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

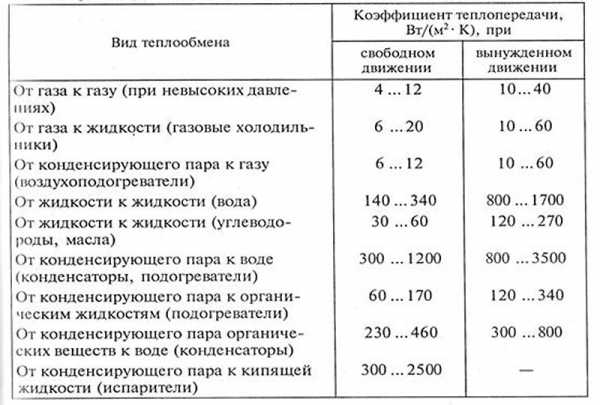

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала	Коэффициент теплопроводности Вт/(м·°C)
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Войлок шерстяной	0,036-0,041	0,038-0,044	0,044-0,050
Каменная минеральная вата 25-50 кг/м3	0,036	0,042	0,,045
Каменная минеральная вата 40-60 кг/м3	0,035	0,041	0,044
Каменная минеральная вата 80-125 кг/м3	0,036	0,042	0,045
Каменная минеральная вата 140-175 кг/м3	0,037	0,043	0,0456
Каменная минеральная вата 180 кг/м3	0,038	0,045	0,048
Стекловата 15 кг/м3	0,046	0,049	0,055
Стекловата 17 кг/м3	0,044	0,047	0,053
Стекловата 20 кг/м3	0,04	0,043	0,048
Стекловата 30 кг/м3	0,04	0,042	0,046
Стекловата 35 кг/м3	0,039	0,041	0,046
Стекловата 45 кг/м3	0,039	0,041	0,045
Стекловата 60 кг/м3	0,038	0,040	0,045
Стекловата 75 кг/м3	0,04	0,042	0,047
Стекловата 85 кг/м3	0,044	0,046	0,050
Пенополистирол (пенопласт, ППС)	0,036-0,041	0,038-0,044	0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS)	0,029	0,030	0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3	0,11	0,14	0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3	0,13	0,22	0,28
Пеностекло, крошка, 100 — 150 кг/м3	0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3	0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3	0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3	0,085-0,1
Пеноблок 100 — 120 кг/м3	0,043-0,045
Пеноблок 121- 170 кг/м3	0,05-0,062
Пеноблок 171 — 220 кг/м3	0,057-0,063
Пеноблок 221 — 270 кг/м3	0,073
Эковата	0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3	0,029	0,031	0,05
Пенополиуретан (ППУ) 60 кг/м3	0,035	0,036	0,041
Пенополиуретан (ППУ) 80 кг/м3	0,041	0,042	0,04
Пенополиэтилен сшитый	0,031-0,038
Вакуум	0
Воздух +27°C. 1 атм	0,026
Ксенон	0,0057
Аргон	0,0177
Аэрогель (Aspen aerogels)	0,014-0,021
Шлаковата	0,05
Вермикулит	0,064-0,074
Вспененный каучук	0,033
Пробка листы 220 кг/м3	0,035
Пробка листы 260 кг/м3	0,05
Базальтовые маты, холсты	0,03-0,04
Пакля	0,05
Перлит, 200 кг/м3	0,05
Перлит вспученный, 100 кг/м3	0,06
Плиты льняные изоляционные, 250 кг/м3	0,054
Полистиролбетон, 150-500 кг/м3	0,052-0,145
Пробка гранулированная, 45 кг/м3	0,038
Пробка минеральная на битумной основе, 270-350 кг/м3	0,076-0,096
Пробковое покрытие для пола, 540 кг/м3	0,078
Пробка техническая, 50 кг/м3	0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Сравнивают самые разные материалы

Название материала, плотность	Коэффициент теплопроводности
	в сухом состоянии	при нормальной влажности	при повышенной влажности
ЦПР (цементно-песчаный раствор)	0,58	0,76	0,93
Известково-песчаный раствор	0,47	0,7	0,81
Гипсовая штукатурка	0,25
Пенобетон, газобетон на цементе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементе, 800 кг/м3	0,21	0,33	0,37
Пенобетон, газобетон на цементе, 1000 кг/м3	0,29	0,38	0,43
Пенобетон, газобетон на извести, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на извести, 800 кг/м3	0,23	0,39	0,45
Пенобетон, газобетон на извести, 1000 кг/м3	0,31	0,48	0,55
Оконное стекло	0,76
Арболит	0,07-0,17
Бетон с природным щебнем, 2400 кг/м3	1,51
Легкий бетон с природной пемзой, 500-1200 кг/м3	0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м3	0,35-0,58
Бетон на котельном шлаке, 1400 кг/м3	0,56
Бетон на каменном щебне, 2200-2500 кг/м3	0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м3	0,3-0,7
Керамическийй блок поризованный	0,2
Вермикулитобетон, 300-800 кг/м3	0,08-0,21
Керамзитобетон, 500 кг/м3	0,14
Керамзитобетон, 600 кг/м3	0,16
Керамзитобетон, 800 кг/м3	0,21
Керамзитобетон, 1000 кг/м3	0,27
Керамзитобетон, 1200 кг/м3	0,36
Керамзитобетон, 1400 кг/м3	0,47
Керамзитобетон, 1600 кг/м3	0,58
Керамзитобетон, 1800 кг/м3	0,66
ладка из керамического полнотелого кирпича на ЦПР	0,56	0,7	0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3)	0,35	0,47	0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3)	0,41	0,52	0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3)	0,47	0,58	0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3)	0,7	0,76	0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот	0,64	0,7	0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот	0,52	0,64	0,76
Известняк 1400 кг/м3	0,49	0,56	0,58
Известняк 1+600 кг/м3	0,58	0,73	0,81
Известняк 1800 кг/м3	0,7	0,93	1,05
Известняк 2000 кг/м3	0,93	1,16	1,28
Песок строительный, 1600 кг/м3	0,35
Гранит	3,49
Мрамор	2,91
Керамзит, гравий, 250 кг/м3	0,1	0,11	0,12
Керамзит, гравий, 300 кг/м3	0,108	0,12	0,13
Керамзит, гравий, 350 кг/м3	0,115-0,12	0,125	0,14
Керамзит, гравий, 400 кг/м3	0,12	0,13	0,145
Керамзит, гравий, 450 кг/м3	0,13	0,14	0,155
Керамзит, гравий, 500 кг/м3	0,14	0,15	0,165
Керамзит, гравий, 600 кг/м3	0,14	0,17	0,19
Керамзит, гравий, 800 кг/м3	0,18
Гипсовые плиты, 1100 кг/м3	0,35	0,50	0,56
Гипсовые плиты, 1350 кг/м3	0,23	0,35	0,41
Глина, 1600-2900 кг/м3	0,7-0,9
Глина огнеупорная, 1800 кг/м3	1,4
Керамзит, 200-800 кг/м3	0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3	0,23-0,41
Керамзитобетон, 500-1800 кг/м3	0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м3	0,22-0,28
Кирпич клинкерный, 1800 — 2000 кг/м3	0,8-0,16
Кирпич облицовочный керамический, 1800 кг/м3	0,93
Бутовая кладка средней плотности, 2000 кг/м3	1,35
Листы гипсокартона, 800 кг/м3	0,15	0,19	0,21
Листы гипсокартона, 1050 кг/м3	0,15	0,34	0,36
Фанера клеенная	0,12	0,15	0,18
ДВП, ДСП, 200 кг/м3	0,06	0,07	0,08
ДВП, ДСП, 400 кг/м3	0,08	0,11	0,13
ДВП, ДСП, 600 кг/м3	0,11	0,13	0,16
ДВП, ДСП, 800 кг/м3	0,13	0,19	0,23
ДВП, ДСП, 1000 кг/м3	0,15	0,23	0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3	0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3	0,38
Линолеум ПВХ на тканевой основе, 1400 кг/м3	0,2	0,29	0,29
Линолеум ПВХ на тканевой основе, 1600 кг/м3	0,29	0,35	0,35
Линолеум ПВХ на тканевой основе, 1800 кг/м3	0,35
Листы асбоцементные плоские, 1600-1800 кг/м3	0,23-0,35
Ковровое покрытие, 630 кг/м3	0,2
Поликарбонат (листы), 1200 кг/м3	0,16
Полистиролбетон, 200-500 кг/м3	0,075-0,085
Ракушечник, 1000-1800 кг/м3	0,27-0,63
Стеклопластик, 1800 кг/м3	0,23
Черепица бетонная, 2100 кг/м3	1,1
Черепица керамическая, 1900 кг/м3	0,85
Черепица ПВХ, 2000 кг/м3	0,85
Известковая штукатурка, 1600 кг/м3	0,7
Штукатурка цементно-песчаная, 1800 кг/м3	1,2

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование	Коэффициент теплопроводности
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Сосна, ель поперек волокон	0,09	0,14	0,18
Сосна, ель вдоль волокон	0,18	0,29	0,35
Дуб вдоль волокон	0,23	0,35	0,41
Дуб поперек волокон	0,10	0,18	0,23
Пробковое дерево	0,035
Береза	0,15
Кедр	0,095
Каучук натуральный	0,18
Клен	0,19
Липа (15% влажности)	0,15
Лиственница	0,13
Опилки	0,07-0,093
Пакля	0,05
Паркет дубовый	0,42
Паркет штучный	0,23
Паркет щитовой	0,17
Пихта	0,1-0,26
Тополь	0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Название	Коэффициент теплопроводности		Название	Коэффициент теплопроводности
Бронза	22-105		Алюминий	202-236
Медь	282-390		Латунь	97-111
Серебро	429		Железо	92
Олово	67		Сталь	47
Золото	318

Как рассчитать толщину стен

Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.

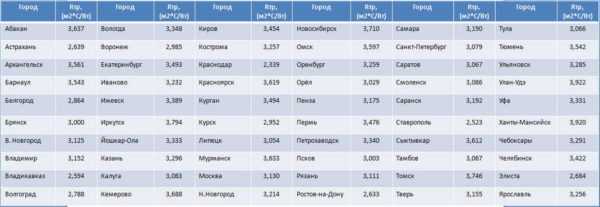

Термическое сопротивление ограждающих
конструкций для регионов России

Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

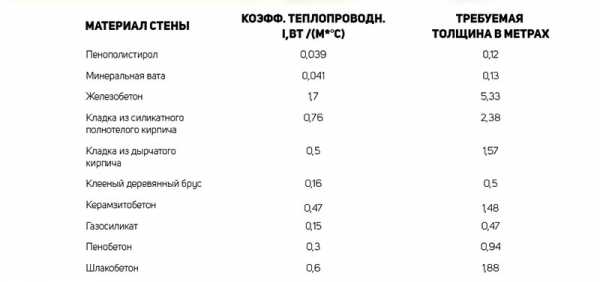

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

Формула расчета теплового сопротивления

R — термическое сопротивление;

p — толщина слоя в метрах;

k — коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

1. Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5  кирпича.
2. Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.

   Рассчитывать придется все ограждающие конструкции

3. Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.

stroychik.ru

📌 Коэффициент теплопроводности — это… 🎓 Что такое Коэффициент теплопроводности?

Теплопрово́дность — это перенос теплоты структурными частицами вещества (молекулами, атомами, электронами) в процессе их теплового движения. Такой теплообмен может происходить в любых телах с неоднородным распределением температур, но механизм переноса теплоты будет зависеть от агрегатного состояния вещества. Явление теплопроводности заключается в том, что кинетическая энергия атомов и молекул, которая определяет температуру тела, передаётся другому телу при их взаимодействии или передаётся из более нагретых областей тела к менее нагретым областям. Иногда теплопроводностью называется также количественная оценка способности конкретного вещества проводить тепло.

Исторически считалось, что передача тепловой энергии связана с перетеканием теплорода от одного тела к другому. Однако более поздние опыты, в частности, нагрев пушечных стволов при сверлении, опровергли реальность существования теплорода как самостоятельного вида материи. Соответственно, в настоящее время считается, что явление теплопроводности обусловлено стремлением занять состояние более близкое к термодинамическому равновесию, что выражается в выравнивании температуры.

В установившемся режиме поток энергии, передающейся посредством теплопроводности, пропорционален градиенту температуры:

где  — вектор потока тепла — количество энергии, проходящей в единицу времени через единицу площади, перпендикулярной каждой оси,  — коэффициент теплопроводности (иногда называемый просто теплопроводностью), T — температура. Это выражение известно как закон теплопроводности Фурье.

В интегральной форме это же выражение запишется так (если речь идёт о стационарном потоке тепла от одной грани параллелепипеда к другой):

где P — полная мощность тепловых потерь, S — площадь сечения параллелепипеда, ΔT — перепад температур граней, h — длина параллелепипеда, то есть расстояние между гранями.

Коэффициент теплопроводности измеряется в Вт/(м·K).

Коэффициенты теплопроводности различных веществ

Материал	Теплопроводность, Вт/(м·K)
Алмаз	1001—2600
Серебро	430
Медь	382—390
Золото	320
Алюминий	202—236
Латунь	97—111
Железо	92
Платина	70
Олово	67
Сталь	47
Кварц	8
Стекло	1
Вода	0,6
Кирпич строительный	0,2—0,7
Пенобетон	0,14—0,3
Газобетон	0,1—0,3
Дерево	0,15
Шерсть	0,05
Минеральная вата	0,045
Пенополистирол	0,04
Пеноизол	0,035
Воздух (300 K, 100 кПа)	0,026
Воздух (сухой неподвижный)	0,024—0,031
Аргон	0,0177
Ксенон	0,0057
Аэрогель	0,003
Вакуум (абсолютный)	0 (строго)

На практике нужно также учитывать проводимость тепла за счет конвекции молекул и проникаемости излучений. Например, при полной нетеплопроводности вакуума, тепло может передаваться за счет излучения (пример — Солнце, установки инфракрасного излучения). А газ или жидкость могут обмениваться нагретыми или охлажденными слоями самостоятельно или искусственно (пример — фен, греющие вентиляторы).

Коэффициент теплопроводности вакуума

Коэффициент теплопроводности вакуума стремится к нулю. Это связано с низкой концентрацией в вакууме материальных частиц, способных переносить тепло. Тепло в вакууме передаётся только излучением. Поэтому для уменьшения теплопотери стенки термоса делают двойными, серебрят (такая поверхность хуже излучает и лучше отражает), а воздух между ними откачивают.

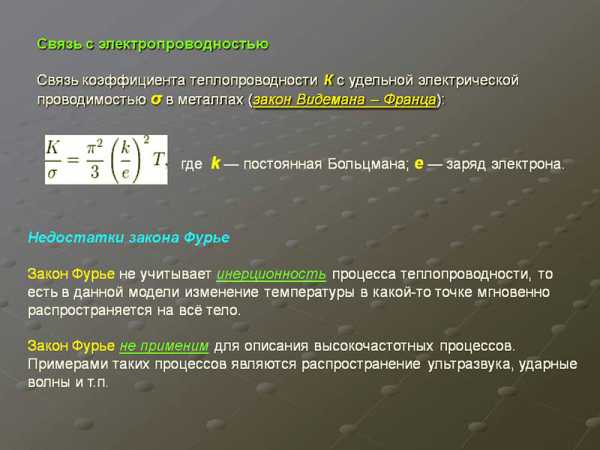

Связь с электропроводностью

Связь коэффициента теплопроводности K с удельной электрической проводимостью σ в металлах устанавливает закон Видемана — Франца:

где k — постоянная Больцмана, e — заряд электрона.

Обобщения закона Фурье

Следует отметить, что закон Фурье не учитывает инерционность процесса теплопроводности, то есть в данной модели изменение температуры в какой-то точке мгновенно распространяется на всё тело. Закон Фурье не применим для описания высокочастотных процессов (и, соответственно, процессов, чьё разложение в ряд Фурье имеет значительные высокочастотные гармоники). Примерами таких процессов являются распространение ультразвука, ударные волны и т. д. Инерционность в уравнения переноса первым ввел Максвелл^[1], а в 1948 году Каттанео был предложен вариант закона Фурье с релаксационным членом:^[2]

Если время релаксации τ пренебрежимо мало, то это уравнение переходит в закон Фурье.

Примечания

1. ↑ J. C. Maxwell, Philos. Trans. Roy. Soc. London 157 (1867) 49.
2. ↑ C. Cattaneo, Atti Seminario Univ. Modena 3 (1948) 33.

См. также

Другие способы теплопередачи

Wikimedia Foundation. 2010.

dic.academic.ru

📌 Теплопроводность — это… 🎓 Что такое Теплопроводность?

Теплопрово́дность — это процесс переноса внутренней энергии от более нагретых частей тела (или тел) к менее нагретым частям (или телам), осуществляемый хаотически движущимися частицами тела ( атомами, молекулами, электронами и т.п.). Такой теплообмен может происходить в любых телах с неоднородным распределением температур, но механизм переноса теплоты будет зависеть от агрегатного состояния вещества. Явление теплопроводности заключается в том, что кинетическая энергия атомов и молекул, которая определяет температуру тела, передаётся другому телу при их взаимодействии или передаётся из более нагретых областей тела к менее нагретым областям. Иногда теплопроводностью называется также количественная оценка способности конкретного вещества проводить тепло.

Численная характеристика теплопроводности материала равна количеству теплоты, проходящей через материал площадью 1 кв.м за единицу времени (секунду) при единичном температурном градиенте. Данная численная характеристика используется для расчета теплопроводности для калибрования и охлаждения профильных изделий.

Исторически считалось, что передача тепловой энергии связана с перетеканием теплорода от одного тела к другому. Однако более поздние опыты, в частности, нагрев пушечных стволов при сверлении, опровергли реальность существования теплорода как самостоятельного вида материи. Соответственно, в настоящее время считается, что явление теплопроводности обусловлено стремлением объектов занять состояние более близкое к термодинамическому равновесию, что выражается в выравнивании температуры.

Закон теплопроводности Фурье

В установившемся режиме плотность потока энергии, передающейся посредством теплопроводности, пропорциональна градиенту температуры:

где  — вектор плотности теплового потока — количество энергии, проходящей в единицу времени через единицу площади, перпендикулярной каждой оси,  — коэффициент теплопроводности (иногда называемый просто теплопроводностью),  — температура. Минус в правой части показывает, что тепловой поток направлен противоположно вектору grad T (то есть в сторону скорейшего убывания температуры). Это выражение известно как закон теплопроводности Фурье.^[1]

В интегральной форме это же выражение запишется так (если речь идёт о стационарном потоке тепла от одной грани параллелепипеда к другой):

где  — полная мощность тепловых потерь,  — площадь сечения параллелепипеда,  — перепад температур граней,  — длина параллелепипеда, то есть расстояние между гранями.

Коэффициент теплопроводности измеряется в Вт/(м·K).

Коэффициент теплопроводности вакуума

Коэффициент теплопроводности вакуума почти ноль (чем глубже вакуум, тем ближе к нулю). Это связано с низкой концентрацией в вакууме материальных частиц, способных переносить тепло. Тем не менее, тепло в вакууме передаётся с помощью излучения. Поэтому, например, для уменьшения теплопотери стенки термоса делают двойными, серебрят (такая поверхность лучше отражает излучение), а воздух между ними откачивают.

Связь с электропроводностью

Связь коэффициента теплопроводности с удельной электрической проводимостью в металлах устанавливает закон Видемана — Франца:

где  — постоянная Больцмана,  — заряд электрона.

Коэффициент теплопроводности газов

Коэффициент теплопроводности газов определяется формулой^[2]

Где: i — сумма поступательных и вращательных степеней свободы молекул (для двухатомного газа i=5, для одноатомного i=3), k — постоянная Больцмана, M — молярная масса, T — абсолютная температура, d — эффективный диаметр молекул, R — универсальная газовая постоянная. Из формулы видно, что наименьшей теплопроводностью обладают тяжелые одноатомные (инертные) газы, наибольшей — легкие многоатомные (что подтверждается практикой, максимальная теплопроводность из всех газов — у водорода, минимальная — у радона, из не радиоактивных газов — у ксенона).

Обобщения закона Фурье

Следует отметить, что закон Фурье не учитывает инерционность процесса теплопроводности, то есть в данной модели изменение температуры в какой-то точке мгновенно распространяется на всё тело. Закон Фурье не применим для описания высокочастотных процессов (и, соответственно, процессов, чьё разложение в ряд Фурье имеет значительные высокочастотные гармоники). Примерами таких процессов являются распространение ультразвука, ударные волны и т.п. Инерционность в уравнения переноса первым ввел Максвелл^[3], а в 1948 году Каттанео был предложен вариант закона Фурье с релаксационным членом:^[4]

Если время релаксации пренебрежимо мало, то это уравнение переходит в закон Фурье.

Коэффициенты теплопроводности различных веществ

Материал	Теплопроводность, Вт/(м·K)
Графен	(4840±440) — (5300±480)
Алмаз	1001—2600
Графит	278,4—2435
Карбид кремния	490
Серебро	430
Медь	382—390
Оксид бериллия	370
Золото	320
Алюминий	202—236
Нитрид алюминия	200
Нитрид бора	180
Кремний	150
Латунь	97—111
Хром	93,7
Железо	92
Платина	70
Олово	67
Оксид цинка	54
Сталь	47
Кварц	8
Стекло	1-1,15
КПТ-8	0,7
Вода при нормальных условиях	0,6
Кирпич строительный	0,2—0,7
Силиконовое масло	0,16
Пенобетон	0,14—0,3
Древесина	0,15
Нефтяные масла	0,12
Свежий снег	0,10—0,15
Вата	0,055
Воздух (300 K, 100 кПа)	0,026
Вакуум (абсолютный)	0 (строго)

другие вещества

Материал	Теплопроводность, Вт/(м·K)
Кальций	201
Бериллий	201
Вольфрам	173
Магний	156
Родий	150
Иридий	147
Молибден	138
Рутений	117
Хром	93,9
Осмий	87,6
Титан	21,9
Тефлон	0,25
Бумага	0,14
Полистирол	0,082
Шерсть	0,05
Минеральная вата	0,045
Пенополистирол	0,04
Стекловолокно	0,036
Пробковое дерево	0,035
Пеноизол	0,035
Каучук вспененный	0,03
Аргон	0,0177
Аэрогель	0,017
Ксенон	0,0057

На практике нужно также учитывать проводимость тепла за счет конвекции молекул и проникаемости излучений. Например, при полной нетеплопроводности вакуума, тепло может передаваться за счет излучения (пример — Солнце, установки инфракрасного излучения). А газ или жидкость могут обмениваться нагретыми или охлажденными слоями самостоятельно или искусственно (пример — фен, греющие вентиляторы). Так же в конденсированных средах возможно «перепрыгивание» фононов из одного твердого тела в другое через субмикронные зазоры, что способствует распространению звуковых волн и тепла, даже если зазоры представляют собой идеальный вакуум.

Примечания

См. также

Ссылки

dic.academic.ru

Коэффициент теплопроводности материалов таблица, формулы

Термин «теплопроводность» применяется к свойствам материалов пропускать тепловую энергию от горячих участков к холодным. Теплопроводность основана на движении частиц внутри веществ и материалов. Способность передавать энергию тепла в количественном измерении – это коэффициент теплопроводности. Круговорот тепловой энергопередачи, или тепловой обмен, может проходить в любых веществах с неравнозначным размещением разных температурных участков, но коэффициент теплопроводности зависим от давления и температуры в самом материале, а также от его состояния – газообразного, жидкого или твердого.Эквивалентная теплопроводимость строительных материалов и утеплителей



Физически теплопроводность материалов равняется количеству тепла, которое перетекает через однородный предмет установленных габаритов и площади за определенный временной отрезок при установленной температурной разнице (1 К). В системе СИ единичный показатель, который имеет коэффициент теплопроводности, принято измерять в Вт/(м•К).

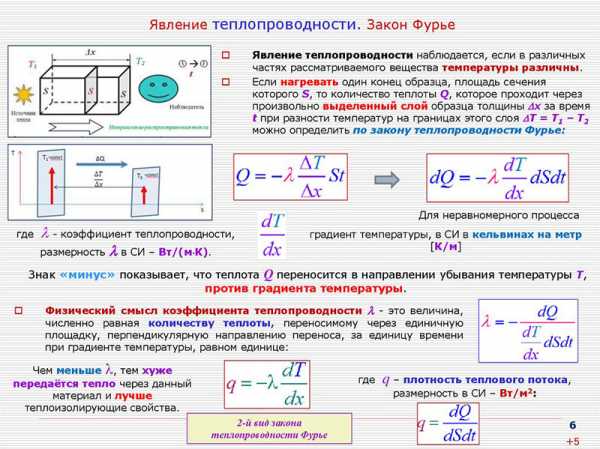

Как рассчитать теплопроводность по закону Фурье

В заданном тепловом режиме плотность потока при передаче тепла прямо пропорциональна вектору максимального увеличения температуры, параметры которой изменяются от одного участка к другим, и по модулю с одинаковой скоростью увеличения температуры по направлению вектора:

q ^→ = − ϰ х grad х (T), где:

• q ^→ – направление плотности предмета, передающего тепло, или объем теплового потока, который протекает по участку за заданную временную единицу через определенную площадь, перпендикулярный всем осям;
• ϰ – удельный коэффициент теплопроводности материала;
• T – температура материала.

Перенос тепла в неравновесной термодинамической системе



Знак «-» в формуле перед «ϰ» указывает, что тепло движется в противоположном направлении от вектора grad х (T)/ – в направлении уменьшения температуры предмета. Эта формула отражает закон Фурье. В интегральном выражении коэффициент теплопередачи согласно закону Фурье будет выглядеть как формула:

• P = − ϰ х S х ΔT / l, выражается в (Вт/(м•К) х (м²•К) / м = Вт/(м•К) х (м•К) = Вт), где:
• P ­– общая мощность потерь теплоотдачи;
• S – сечение предмета;
• ΔT – разница температуры по стыкам сторон предмета;
• l – расстояние между стыками сторон предмета – длина фигуры.

Связь коэффициента теплопроводимости с электропроводностью материалов



Электропроводность и коэффициент теплопередачи

Собственно, коэффициент теплопроводности металлов «ϰ» связан с их удельной электропроводимостью «σ» согласно закону Видемана-Франца, в соответствии с которым коэффициент теплопроводности металлов зависит от удельной электропроводимости прямо пропорционально температуре:

Κ / σ = π² / 3 х (К / e)² х T, где:

• К – постоянный коэффициент Больцмана, устанавливающий закономерность между тепловой энергией тела и его температурой;
• e – заряд электрона;
• T – термодинамическая температура предмета.

Коэффициент теплопроводности газовой среды

В газовой среде коэффициент теплопроводности воздуха может рассчитываться по приблизительной формуле:

ϰ ~ 1/3 х p х c_v х Λλ х v^–, где:

• p_v – плотность газовой среды;
• c_v – удельная емкость тепловой энергии при одном и том же объеме тела;
• Λλ – расстояние свободного перемещения молекул в газовой среде;
• v^– – скорость передачи тепла.

Что такое теплопроводимость



Или:

ϰ = I x К / 3 x π^3/3 x d² √ RT / μ, где:

• i – результат суммирования уровней свободы прямого движения и вращения молекул в газовой среде (для 2-атомных газов i=5, для 1-атомных i=3;
• К – коэффициент Больцмана;
• μ – отношение массы газа к количеству молей газа;
• T – термодинамическая температура;
• d – ⌀ молекул газа;
• R – универсальный коэффициент для газовой среды.

Согласно формуле минимальная теплопроводность материалов существует у тяжелых инертных газов, максимально эффективная теплопроводность строительных материалов – у легких.

Теплопроводимость в газовой разреженной среде

Газовая среда и теплопроводность



Результат по выкладкам выше, по которым делают расчет теплопроводности для газовой среды, от давления не зависит. Но в очень разреженной газовой среде расстояние свободного перемещения молекул зависит не от столкновений частиц, а от препятствий в виде стен резервуара. При этом ограничение перемещения молекул в соответствующих единицах измерения называют высоковакуумной средой, при которой степень теплообмена уменьшается в зависимости от плотности материала и прямо пропорциональна значению давления в резервуаре:

ϰ ~ 1/3 х p х c_v х l х v^–, где:

i – объем резервуара;

Р – уровень давления в резервуаре.

Согласно этой формуле теплопроводность в вакуумной среде стремится к нулевой отметке при глубоком вакууме. Это объясняется тем, что в вакууме частицы, которые передают тепловую энергию, имеют низкую плотность на единицу площади. Но тепловая энергия в вакуумной среде перетекает посредством излучения. В качестве примера можно привести обычный термос, в котором для уменьшения потерь тепловой энергии стенки должны быть двойными и посеребренными, без воздуха между ними.Что такое тепловое излучение



При применении закона Фурье не принимают во внимание инерционность перетекания тепловой энергии, а это значит, что имеется в виду мгновенная передача тепла из любой точки на любое расстояние. Поэтому формулу нельзя использовать для расчетов передачи тепла при протекании процессов, имеющих высокую частоту повторения. Это ультразвуковое излучение, передача тепловой энергии волнами ударного или импульсного типа и т.д. Существует решение по закону Фурье с релаксационным членом:

τ х ∂_q / ∂_t = − (q + ϰ х ∇T) .

Если ре­лак­са­ция τ мгновенная, то формула превращается в закон Фурье.

Ориентировочная таблица теплопроводности материалов:

Основа	Значение теплопроводности, Вт/(м•К)
Жесткий графен	4840 +/– 440 – 5300 +/– 480
Алмаз	1001-2600
Графит	278,4-2435
Бора арсенид	200-2000
SiC	490
Ag	430
Cu	401
BeO	370
Au	320
Al	202-236
AlN	200
BN	180
Si	150
Cu3Zn2	97-111
Cr	107
Fe	92
Pt	70
Sn	67
ZnO	54
Черная сталь	47-58
Pb	35,3
Нержавейка	Теплопроводность стали – 15
SiO2	8
Высококачественные термостойкие пасты	5-12
Гранит (состоит из SiO2 68-73 %; Al2O3 12,0-15,5 %; Na2O 3,0-6,0 %; CaO 1,5-4,0 %; FeO 0,5-3,0 %; Fe2O3 0,5-2,5 %; К2О 0,5-3,0 %; MgO 0,1-1,5 %; TiO2 0,1-0,6 %)	2,4
Бетонный раствор без заполнителей	1,75
Бетонный раствор со щебнем или с гравием	1,51
Базальт (состоит из SiO2 – 47-52%, TiO2 – 1-2,5%, Al2O3 – 14-18%, Fe2O3 – 2-5%, FeO – 6-10%, MnO – 0,1-0,2%, MgO – 5-7%, CaO – 6-12%, Na2O – 1,5-3%, K2O – 0,1-1,5%, P2O5 – 0,2-0,5 %)	1,3
Стекло (состоит из SiO2, B2O3, P2O5, TeO2, GeO2, AlF3 и т.д.)	1-1,15
Термостойкая паста КПТ-8	0,7
Бетонный раствор с наполнителем из песка, без щебня или гравия	0,7
Вода чистая	0,6
Силикатный или красный кирпич	0,2-0,7
Масла на основе силикона	0,16
Пенобетон	0,05-0,3
Газобетон	0,1-0,3
Дерево	Теплопроводность дерева – 0,15
Масла на основе нефти	0,125
Снег	0,10-0,15
ПП с группой горючести Г1	0,039-0,051
ЭППУ с группой горючести Г3, Г4	0,03-0,033
Стеклянная вата	0,032-0,041
Вата каменная	0,035-0,04
Воздушная атмосфера (300 К, 100 кПа)	0,022
Гель на основе воздуха	0,017
Аргон (Ar)	0,017
Вакуумная среда	0

Приведенная таблица теплопроводности учитывает теплопередачу посредством теплового излучения и теплообмена частиц. Так как вакуум не передает тепло, то оно перетекает при помощи солнечного излучения или другого типа генерации тепла.  В газовой или жидкой среде слои с разной температурой смешиваются искусственно или естественным способом.

Таблица теплопроводимости стройматериалов



Проводя расчет теплопроводности стены, необходимо принимать во внимание, что теплопередача сквозь стеновые поверхности меняется от того, что температура в здании и на улице всегда разная, и зависит от площади всех поверхностей дома и от теплопроводности стройматериалов.

Чтобы количественно оценить теплопроводность, ввели такое значение, как коэффициент теплопроводности материалов. Он показывает, как тот или иной материал способен передавать тепло. Чем выше это значение, например, коэффициент теплопроводности стали, тем эффективнее сталь будет проводить тепло.

• При утеплении дома из древесины рекомендуется выбирать стройматериалы с низким коэффициентом.
• Если стена кирпичная, то при значении коэффициента 0,67 Вт/(м2•К) и толщине стены 1 м при ее площади 1 м² при разнице наружной и внутридомовой температуры 1⁰С кирпич будет пропускать 0,67 Вт энергии. При разнице температур 10⁰С кирпич будет пропускать 6,7 Вт и т.д.

Стандартное значение коэффициента теплопроводимости теплоизоляции и других строительных материалов верно для толщины стены 1 м. Чтобы провести расчет теплопроводности поверхности другой толщины, следует коэффициент поделить на выбранное значение толщины стены (метры).Ориентировочные показатели коэффициентов теплопроводимости



В СНиП и при проведении расчетов фигурирует термин «тепловое сопротивление материала», он означает обратную теплопроводность. То есть при теплопроводности листа пенопласта 10 см и его теплопроводности 0,35 Вт/(м²•К) тепловое сопротивление листа – 1 / 0,35 Вт/(м²•К) = 2,85 (м²•К)/Вт.

Ниже – таблица теплопроводности для востребованных строительных материалов и теплоизоляторов:

Стройматериалы	Коэффициент теплопроводимости, Вт/(м2•К)
Плиты из алебастра	0,47
Al	230
Шифер асбоцементный	0,35
Асбест (волокно, ткань)	0,15
Асбоцемент	1,76
Асбоцементные изделия	0,35
Асфальт	0,73
Асфальт для напольного покрытия	0,84
Бакелит	0,24
Бетон с заполнителем щебнем	1,3
Бетон с заполнителем песком	0,7
Пористый бетон – пено- и газобетон	1,4
Сплошной бетон	1,75
Термоизоляционный бетон	0,18
Битумная масса	0,47
Бумажные материалы	0,14
Рыхлая минвата	0,046
Тяжелая минвата	0,05
Вата – теплоизолятор на основе хлопка	0,05
Вермикулит в плитах или листах	0,1
Войлок	0,046
Гипс	0,35
Глиноземы	2,33
Гравийный заполнитель	0,93
Гранитный или базальтовый заполнитель	3,5
Влажный грунт, 10%	1,75
Влажный грунт, 20%	2,1
Песчаники	1,16
Сухая почва	0,4
Уплотненный грунт	1,05
Гудроновая масса	0,3
Доска строительная	0,15
Фанерные листы	0,15
Твердые породы дерева	0,2
ДСП	0,2
Дюралюминиевые изделия	160
Железобетонные изделия	1,72
Зола	0,15
Известняковые блоки	1,71
Раствор на песке и извести	0,87
Смола вспененная	0,037
Природный камень	1,4
Картонные листы из нескольких слоев	0,14
Каучук пористый	0,035
Каучук	0,042
Каучук с фтором	0,053
Керамзитобетонные блоки	0,22
Красный кирпич	0,13
Пустотелый кирпич	0,44
Полнотелый кирпич	0,81
Сплошной кирпич	0,67
Шлакокирпич	0,58
Плиты на основе кремнезема	0,07
Латунные изделия	110
Лед при температуре 00С	2,21
Лед при температуре -200С	2,44
Лиственное дерево при влажности 15%	0,15
Медные изделия	380
Мипора	0,086
Опилки для засыпки	0,096
Сухие опилки	0,064
ПВХ	0,19
Пенобетон	0,3
Пенопласт марки ПС-1	0,036
Пенопласт марки ПС-4	0,04
Пенопласт марки ПХВ-1	0,05
Пенопласт марки ФРП	0,044
ППУ марки ПС-Б	0,04
ППУ марки ПС-БС	0,04
Лист из пенополиуретана	0,034
Панель из пенополиуретана	0,024
Облегченное пеностекло	0,06
Тяжелое вспененное стекло	0,08
Пергаминовые изделия	0,16
Перлитовые изделия	0,051
Плиты на цементе и перлите	0,085
Влажный песок 0%	0,33
Влажный песок 0%	0,97
Влажный песок 20%	1,33
Обожженный камень	1,52
Керамическая плитка	1,03
Плитка марки ПМТБ-2	0,035
Полистирол	0,081
Поролон	0,04
Раствор на основе цемента без песка	0,47
Плита из натуральной пробки	0,042
Легкие листы из натуральной пробки	0,034
Тяжелые листы из натуральной пробки	0,05
Резиновые изделия	0,15
Рубероид	0,17
Сланец	2,100
Снег	1,5
Хвойная древесина влажностью 15%	0,15
Хвойная смолистая древесина влажностью 15%	0,23
Стальные изделия	52
Стеклянные изделия	1,15
Утеплитель стекловата	0,05
Стекловолоконные утеплители	0,034
Стеклотекстолитовые изделия	0,31
Стружка	0,13
Тефлоновое покрытие	0,26
Толь	0,24
Плита на основе цементного раствора	1,93
Цементно-песчаный раствор	1,24
Чугунные изделия	57
Шлак в гранулах	0,14
Шлак зольный	0,3
Шлакобетонные блоки	0,65
Сухие штукатурные смеси	0,22
Штукатурный раствор на основе цемента	0,95
Эбонитовые изделия	0,15

Влажность и теплопроводимость – зависимость



Кроме того, необходимо учитывать теплопроводность утеплителей из-за их струйных тепловых потоков. В плотной среде возможно «переливание» квазичастиц из одного нагретого стройматериала в другой, более холодный или более теплый, через поры субмикронных размеров, что помогает распространять звук и тепло, даже если в этих порах  будет абсолютный вакуум.

jsnip.ru

Коэффициент теплопроводности материалов

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

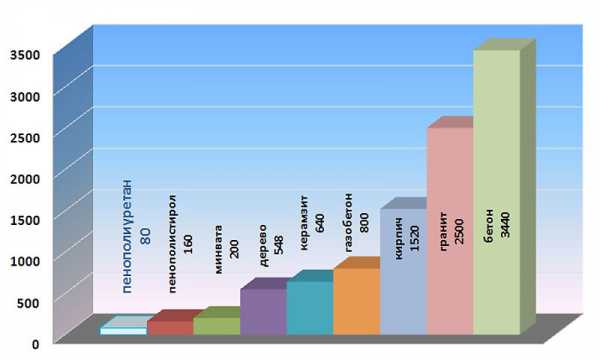

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала	Коэффициент теплопроводности Вт/(м·°C)
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Войлок шерстяной	0,036-0,041	0,038-0,044	0,044-0,050
Каменная минеральная вата 25-50 кг/м3	0,036	0,042	0,,045
Каменная минеральная вата 40-60 кг/м3	0,035	0,041	0,044
Каменная минеральная вата 80-125 кг/м3	0,036	0,042	0,045
Каменная минеральная вата 140-175 кг/м3	0,037	0,043	0,0456
Каменная минеральная вата 180 кг/м3	0,038	0,045	0,048
Стекловата 15 кг/м3	0,046	0,049	0,055
Стекловата 17 кг/м3	0,044	0,047	0,053
Стекловата 20 кг/м3	0,04	0,043	0,048
Стекловата 30 кг/м3	0,04	0,042	0,046
Стекловата 35 кг/м3	0,039	0,041	0,046
Стекловата 45 кг/м3	0,039	0,041	0,045
Стекловата 60 кг/м3	0,038	0,040	0,045
Стекловата 75 кг/м3	0,04	0,042	0,047
Стекловата 85 кг/м3	0,044	0,046	0,050
Пенополистирол (пенопласт, ППС)	0,036-0,041	0,038-0,044	0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS)	0,029	0,030	0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3	0,11	0,14	0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3	0,13	0,22	0,28
Пеностекло, крошка, 100 — 150 кг/м3	0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3	0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3	0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3	0,085-0,1
Пеноблок 100 — 120 кг/м3	0,043-0,045
Пеноблок 121- 170 кг/м3	0,05-0,062
Пеноблок 171 — 220 кг/м3	0,057-0,063
Пеноблок 221 — 270 кг/м3	0,073
Эковата	0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3	0,029	0,031	0,05
Пенополиуретан (ППУ) 60 кг/м3	0,035	0,036	0,041
Пенополиуретан (ППУ) 80 кг/м3	0,041	0,042	0,04
Пенополиэтилен сшитый	0,031-0,038
Вакуум	0
Воздух +27°C. 1 атм	0,026
Ксенон	0,0057
Аргон	0,0177
Аэрогель (Aspen aerogels)	0,014-0,021
Шлаковата	0,05
Вермикулит	0,064-0,074
Вспененный каучук	0,033
Пробка листы 220 кг/м3	0,035
Пробка листы 260 кг/м3	0,05
Базальтовые маты, холсты	0,03-0,04
Пакля	0,05
Перлит, 200 кг/м3	0,05
Перлит вспученный, 100 кг/м3	0,06
Плиты льняные изоляционные, 250 кг/м3	0,054
Полистиролбетон, 150-500 кг/м3	0,052-0,145
Пробка гранулированная, 45 кг/м3	0,038
Пробка минеральная на битумной основе, 270-350 кг/м3	0,076-0,096
Пробковое покрытие для пола, 540 кг/м3	0,078
Пробка техническая, 50 кг/м3	0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.13330.2019, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Сравнивают самые разные материалы

Название материала, плотность	Коэффициент теплопроводности
	в сухом состоянии	при нормальной влажности	при повышенной влажности
ЦПР (цементно-песчаный раствор)	0,58	0,76	0,93
Известково-песчаный раствор	0,47	0,7	0,81
Гипсовая штукатурка	0,25
Пенобетон, газобетон на цементе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементе, 800 кг/м3	0,21	0,33	0,37
Пенобетон, газобетон на цементе, 1000 кг/м3	0,29	0,38	0,43
Пенобетон, газобетон на извести, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на извести, 800 кг/м3	0,23	0,39	0,45
Пенобетон, газобетон на извести, 1000 кг/м3	0,31	0,48	0,55
Оконное стекло	0,76
Арболит	0,07-0,17
Бетон с природным щебнем, 2400 кг/м3	1,51
Легкий бетон с природной пемзой, 500-1200 кг/м3	0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м3	0,35-0,58
Бетон на котельном шлаке, 1400 кг/м3	0,56
Бетон на каменном щебне, 2200-2500 кг/м3	0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м3	0,3-0,7
Керамическийй блок поризованный	0,2
Вермикулитобетон, 300-800 кг/м3	0,08-0,21
Керамзитобетон, 500 кг/м3	0,14
Керамзитобетон, 600 кг/м3	0,16
Керамзитобетон, 800 кг/м3	0,21
Керамзитобетон, 1000 кг/м3	0,27
Керамзитобетон, 1200 кг/м3	0,36
Керамзитобетон, 1400 кг/м3	0,47
Керамзитобетон, 1600 кг/м3	0,58
Керамзитобетон, 1800 кг/м3	0,66
ладка из керамического полнотелого кирпича на ЦПР	0,56	0,7	0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3)	0,35	0,47	0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3)	0,41	0,52	0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3)	0,47	0,58	0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3)	0,7	0,76	0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот	0,64	0,7	0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот	0,52	0,64	0,76
Известняк 1400 кг/м3	0,49	0,56	0,58
Известняк 1+600 кг/м3	0,58	0,73	0,81
Известняк 1800 кг/м3	0,7	0,93	1,05
Известняк 2000 кг/м3	0,93	1,16	1,28
Песок строительный, 1600 кг/м3	0,35
Гранит	3,49
Мрамор	2,91
Керамзит, гравий, 250 кг/м3	0,1	0,11	0,12
Керамзит, гравий, 300 кг/м3	0,108	0,12	0,13
Керамзит, гравий, 350 кг/м3	0,115-0,12	0,125	0,14
Керамзит, гравий, 400 кг/м3	0,12	0,13	0,145
Керамзит, гравий, 450 кг/м3	0,13	0,14	0,155
Керамзит, гравий, 500 кг/м3	0,14	0,15	0,165
Керамзит, гравий, 600 кг/м3	0,14	0,17	0,19
Керамзит, гравий, 800 кг/м3	0,18
Гипсовые плиты, 1100 кг/м3	0,35	0,50	0,56
Гипсовые плиты, 1350 кг/м3	0,23	0,35	0,41
Глина, 1600-2900 кг/м3	0,7-0,9
Глина огнеупорная, 1800 кг/м3	1,4
Керамзит, 200-800 кг/м3	0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3	0,23-0,41
Керамзитобетон, 500-1800 кг/м3	0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м3	0,22-0,28
Кирпич клинкерный, 1800 — 2000 кг/м3	0,8-0,16
Кирпич облицовочный керамический, 1800 кг/м3	0,93
Бутовая кладка средней плотности, 2000 кг/м3	1,35
Листы гипсокартона, 800 кг/м3	0,15	0,19	0,21
Листы гипсокартона, 1050 кг/м3	0,15	0,34	0,36
Фанера клеенная	0,12	0,15	0,18
ДВП, ДСП, 200 кг/м3	0,06	0,07	0,08
ДВП, ДСП, 400 кг/м3	0,08	0,11	0,13
ДВП, ДСП, 600 кг/м3	0,11	0,13	0,16
ДВП, ДСП, 800 кг/м3	0,13	0,19	0,23
ДВП, ДСП, 1000 кг/м3	0,15	0,23	0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3	0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3	0,38
Линолеум ПВХ на тканевой основе, 1400 кг/м3	0,2	0,29	0,29
Линолеум ПВХ на тканевой основе, 1600 кг/м3	0,29	0,35	0,35
Линолеум ПВХ на тканевой основе, 1800 кг/м3	0,35
Листы асбоцементные плоские, 1600-1800 кг/м3	0,23-0,35
Ковровое покрытие, 630 кг/м3	0,2
Поликарбонат (листы), 1200 кг/м3	0,16
Полистиролбетон, 200-500 кг/м3	0,075-0,085
Ракушечник, 1000-1800 кг/м3	0,27-0,63
Стеклопластик, 1800 кг/м3	0,23
Черепица бетонная, 2100 кг/м3	1,1
Черепица керамическая, 1900 кг/м3	0,85
Черепица ПВХ, 2000 кг/м3	0,85
Известковая штукатурка, 1600 кг/м3	0,7
Штукатурка цементно-песчаная, 1800 кг/м3	1,2

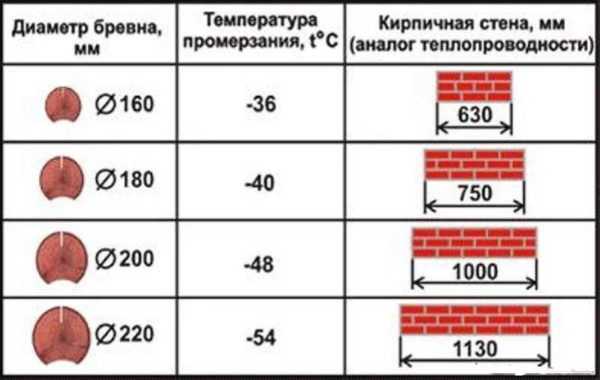

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование	Коэффициент теплопроводности
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Сосна, ель поперек волокон	0,09	0,14	0,18
Сосна, ель вдоль волокон	0,18	0,29	0,35
Дуб вдоль волокон	0,23	0,35	0,41
Дуб поперек волокон	0,10	0,18	0,23
Пробковое дерево	0,035
Береза	0,15
Кедр	0,095
Каучук натуральный	0,18
Клен	0,19
Липа (15% влажности)	0,15
Лиственница	0,13
Опилки	0,07-0,093
Пакля	0,05
Паркет дубовый	0,42
Паркет штучный	0,23
Паркет щитовой	0,17
Пихта	0,1-0,26
Тополь	0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Название	Коэффициент теплопроводности		Название	Коэффициент теплопроводности
Бронза	22-105		Алюминий	202-236
Медь	282-390		Латунь	97-111
Серебро	429		Железо	92
Олово	67		Сталь	47
Золото	318

Как рассчитать толщину стен

Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.

Термическое сопротивление ограждающих
конструкций для регионов России

Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

Формула расчета теплового сопротивления

R — термическое сопротивление;

p — толщина слоя в метрах;

k — коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

1. Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5  кирпича.
2. Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.



   Рассчитывать придется все ограждающие конструкции

3. Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.

dekormyhome.ru
