Секреты системы «труба в трубе». Часть I
Мы уже описывали основные виды дымоходов по типу материала, из которого они сделаны. Там не было случая поговорить об особенностях коаксиальных стальных дымоходов, а ведь они сегодня очень популярны на рынке индивидуального домостроения. Что это за конструкции, чем отличаются от остальных «коллег», какие у них бывают разновидности — в очередном материале проекта «Дом в фокусе».

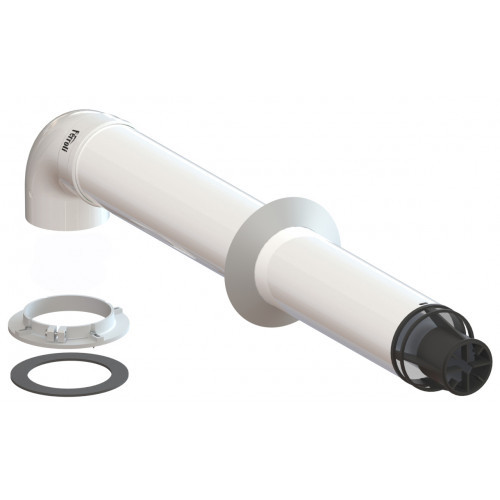

«Труба в трубе»Один из популярных современных типов дымохода — коаксиальный. Многие специалисты считают его оптимальным выбором. Почему? Давайте разбираться.
В переводе с латыни «коаксиальность» означает «соосность». То есть коаксиальный дымоход состоит из двух труб, расположенных по одной оси, а значит, вставленных друг в друга.
Таким образом, это двухконтурная конструкция из труб разного диаметра. Дым удаляется через внутреннюю трубу. А по внешней с улицы в систему отопления поступает кислород. Таким образом, внутри коаксиального дымохода происходит разделение отводимых газов и приточного воздуха.
Два самых распространенных размера для бытовых теплогенераторов (диаметр внутренней трубы в мм х диаметр наружной трубы в мм) — 60х100 и 80х125.
Расстояние между стенками труб строго одинаково по всей протяженности конструкции, включая изгибы и колена. Чтобы этого достичь, между трубами ставятся специальные перемычки. Длина конструкции обычно не более двух метров. И, вопреки нашему представлению о дымоходе, такие трубы монтируются обычно горизонтально (правда, и вертикальные варианты тоже можно увидеть).
Такой дымоход (его еще называют «труба в трубе») состоит из нескольких модулей, а значит, можно собрать системы сколь угодно сложной конфигурации. Все модули стандартизированные (а значит, легки в монтаже).
И, что особенно ценно, такую систему вполне возможно смонтировать в уже построенном доме.
В зависимости от того, какая конфигурация системы дымоудаления вас интересует, комплект коаксиального дымохода будет состоять из разных частей. Но есть примерный набор, который понадобится обязательно. Вот какие модули в него входят.
- Прямые трубы длиной до двух метров.
- Тройник. Он понадобится, если в системе будут использоваться два котла (а иногда и больше).
- Соединительные элементы — муфты и отводы для труб на 90 и на 45 градусов.
- Устройство для сброса конденсата. Оно монтируется для каждого участка коаксиального дымохода, который будет ориентирован вертикально. Эта конструкция оборудуется водяным затвором, чтобы давление газовоздушной смеси в дымоходе не снижалось.
- Вставки с ревизионными отверстиями (они встраиваются в систему, чтобы осматривать ее и очищать).
- Выходные и входные насадки, которые ставятся на концы дымохода: через них выводятся отводимые газы и забирается воздух с улицы. На них обязательно ставятся оголовки, чтобы внутрь не попадал мусор, не залетали птицы, не заливался дождь, в конце концов. Выходная насадка монтируется на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
- Переходник для подсоединения дымохода к котлу.
- Крепежная арматура (кронштейны, хомуты, фланцы).
- Уплотнения (они понадобятся в тех местах, где труба проходит через стену или потолок).
- Декоративные накладки, чтобы закрыть места, в которых дымоход входит в стену.
И трубы, и остальные детали коаксиального дымохода в подавляющем большинстве случаев делают из металла. Чаще всего это сталь, которая может быть трех видов: нержавеющая, кислотостойкая и оцинкованная. Она хорошо противостоит воздействию высоких температур, у нее высокая прочность, кроме того, она легкая.
Изредка применяются алюминиевые сплавы.
В последние годы на рынке появляется еще модель из термостойкого пластика, но пока она в ранге экзотики: старому доброму металлу доверяют больше.
Какие бывают виды коаксиальных дымоходов?По разным критериям дымоходы типа «труба в трубе» делятся на несколько разновидностей.
По месту расположения они могут быть наружные и внутренние. Наружные выводятся на фасад дома, там и закрепляются. Такие конструкции могут не лучшим образом повлиять на внешний вид дома, зато их просто обслуживать и монтировать: не нужно думать, как замаскировать их внутри дома.
Внутренние системы монтируют в специально обустроенных для этого шахтах (в роли такой шахты, например, может выступать традиционный дымоход). Сложность организации внутренней системы коаксиального дымохода в том, чтобы обеспечить противопожарную безопасность. А еще их непросто обслуживать.
По наличию утепления дымоход может быть утепленным и неутепленным.
В нашем климате лучше выбирать первый, потому что в Татарстане довольно долгая зима. В сильные морозы канал, по которому в систему подается воздух, может промерзать, и тогда кислорода в камеру сгорания поступает меньше. А это приводит к тому, что отопительный прибор (будь то топка или газовый котел) начинает работать хуже.
Утепленный коаксиальный дымоход — это уже не две, а три трубы. Пространство между двумя крайними из них забивается утеплителем. Это позволяет воздушному каналу не обледенеть и не промерзнуть.
По ориентации расположения коаксиальный дымоход может быть с горизонтальным выводом и с вертикальным. Правда, сейчас такого строгого деления уже почти не встретишь — большинство подобных дымоходов представляют собой смешанные конструкции, где есть и вертикально, и горизонтально ориентированные участки. Это зависит от геометрии конструкции и расположения отопительного прибора.
Фото santehnikportal.ruПреимущества «трубы в трубе»В пользу коаксиального дымохода говорит целый ряд факторов.
Приведем тут лишь самые значимые.
- Кислород для горения топлива подается с улицы, благодаря двум разным трубам он не смешивается с отводимыми газами. В классическом же варианте (например, с кирпичным дымоходом, отходящим от очага) кислород забирается прямо из комнаты. Результат — духота.
- Коаксиальный дымоход снижает теплопотери: наружная труба, по которой поступает воздух с улицы, нагревается от внутрунней, а значит, и свежий воздух успевает стать теплым. Результат — значительно снижаются теплопотери отопительной магистрали.
- Высокий КПД системы. Благодаря постоянному притоку свежего кислорода топливо полностью сгорает. А в случае с газовым котлом это еще и реверанс в сторону экологических активистов: полностью сгоревший газ — гарантия того, что его остатки не улетучатся в окружающую среду.
- Комфортная атмосфера в доме: дым, угарный газ и прочие «прелести» не будут поступать в помещение. Все процессы происходят в закрытой камере, ведь теперь не нужно держать топку открытой, чтобы туда поступал воздух из комнаты.
- Компактность: диаметр труб невелик, а значит, помещение не загромождается.
- Легкий монтаж и большой ассортимент взаимозаменяемых элементов.
Людмила Губаева
Недвижимость ТатарстанКоаксиальный дымоход для газового котла: особенности, монтаж
Содержание статьи:
Коаксиальный дымоход для газового котла: устройство и принцип работы
Преимущества и недостатки коаксиальных дымоходов
Коаксиальный дымоход и его разновидности
Монтаж коаксиального дымохода: последовательность работ
Дымоход дымоходу рознь, особенно если речь идет о стандартной системе дымоудаления, предусматривающей прямоточную трубу для отвода продуктов сжигания топлива и приточную вентиляцию. Самым главным недостатком таких систем является их зависимость от погодных условий – на их работу влияет и температура за окном, и сила ветра, и многие другие погодные факторы. Такими недостатками не обладает так называемый коаксиальный дымоход для газового котла – на его работу практически ничто не способно повлиять.
Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ознакомимся с его устройством и принципом работы, разберемся с разновидностями и тонкостями установки.
Коаксиальный дымоход для газового котла фото
Коаксиальный дымоход для газового котла: устройство и принцип работы
Устройство коаксиального дымохода на удивление простое, как и сам и его принцип работы. По сути, он представляет собой две трубы разного диаметра, помещенные друг в друга. По внутренней трубе меньшего диаметра осуществляется отвод продуктов горения, а по наружной, вернее по пространству, образованному между корпусом внутренней и наружной трубы, в котел подается свежий, насыщенный кислородом воздух. Улавливаете разницу между стандартной системой отведения продуктов горения и коаксиальным дымоходом? Если в первом случае для работы котла понадобится как минимум три канала (приток воздуха, отведения дыма и вентиляция помещения в целом), то во втором можно обойтись всего одной трубой.
При таком устройстве дымохода газовые хозяйства даже не выдвигают особых требований к нему – мало того, требования к установке коаксиального дымохода даже не предусматривают наличия в помещении приточно-вытяжной вентиляции. Никаких особых требований здесь вообще нет – имеются только рекомендации, несоблюдение которых чревато поломкой котла. Сами понимаете, что их соблюдение в ваших же интересах. По сути, это всего один момент – конденсат, который нужно направить не к котлу, а от котла. Решается этот вопрос небольшим уклоном горизонтальной трубы в сторону улицы. Кстати, отсутствие этого уклона обуславливает интенсивное обледенение коаксиального дымохода.
Устройство коаксиального дымохода фото
Эта система, конечно, хорошая, но имеется одно “но” – далеко не каждый котел отопления может похвастаться возможностью оборудовать его коаксиальным дымоходом. Дело в том, что для нормального функционирования такой системы дымоудаления необходима специальная турбина, которая является составной частью котла.
По сути, это мощный вентилятор, который заставляет горячий воздух вылетать наружу, а холодный, не загрязненный продуктами горения топлива, втягиваться внутрь камеры сгорания. Как говорится, все гениальное просто!
Преимущества и недостатки коаксиальных дымоходов
Преимуществ у коаксиальных дымоходов достаточно много – к основным положительным моментам можно отнести следующее.
- Увеличение КПД котла, которое достигается за счет подачи в камеру сгорания котла подогретого воздуха с улицы. Получается так, что выхлопные газы сквозь тонкую оболочку внутренней трубы нагревают всасываемый воздух, и котлу не приходится сжигать топливо на его подогрев.
- Пожаробезопасновть, которая обеспечивается все тем же эффектом теплообмена между выбрасываемым и всасываемым потоками. Кроме того, что нагревается всасываемый воздух, выбрасываемый одновременно с ним охлаждается – остывший выхлоп уже не в состоянии причинить никаких проблем. А еще двойная труба уберегает отверстие, через которое проходит дымоход, от воздействия высокой температуры – дополнительно изолировать дымоход негорючими материалами не нужно даже в деревянном доме.
- Универсальность, которая выражается в том, что установка коаксиального дымохода может быть выполнена на котел, работающий на любом виде топлива. Естественно, при условии наличия в нем турбины.
Замерзает коаксиальный дымоход фото
Теперь что касается недостатков коаксиальных дымоходов. Здесь можно выделить всего один момент – это его обмерзание. В принципе, такой недостаток характерен и для обычных дымоходов. Коаксиальный дымоход замерзает по одной причине – это наличие конденсата, который образуется благодаря гонке производителей за увеличением КПД котла. Они изначально заужают диаметр выхлопной трубы, в результате чего температура выбрасываемых газов падает ниже точки росы. С этим моментом ничего не сделаешь – с ним приходится мириться.
Коаксиальный дымоход и его разновидности
Существует всего два вида дымоходов данного типа, которые мы разберем несколько подробнее – использование того или иного типа системы коаксиального дымоудаления обусловлено исключительно особенностями его места установки.
- Горизонтальный коаксиальный дымоход. Это наиболее распространенный тип выхлопной трубы для отопительного прибора, преимуществом которого можно назвать простую установку. Пробили дыру в стене – установили дымоход и замуровали его там навечно. Очень удобен при изготовлении систем индивидуального отопления в квартирах, где нет возможности проводить дымоход сквозь крышу. Еще одним достоинством таких систем дымоудаления является возможность прямого отведения конденсата, без использования каких-либо дополнительных приспособлений – он стекает самотеком на улицу благодаря небольшому наклону коаксиальной трубы.
- Вертикальный коаксиальный дымоход. В большинстве случаев применяется в процессе установки котла в частных домах – в отличие от своего горизонтального собрата, он выводится на улицу через крышу. Недостатком такого дымохода можно назвать необходимость в наличии дополнительной системы отвода конденсата – об этом заботится производитель и еще на производстве устанавливает такую систему в трубы коаксиального дымохода.
Дымоход коаксиальный вертикальный фото
В принципе, это все разновидности коаксиальных систем удаления продуктов горения из котла. Единственное, что еще здесь можно добавить, так это рассказать о габаритах труб и элементах, используемых для монтажа дымохода. Их немного.
- Фланец – это своего рода переход от котла непосредственно к самим трубам дымохода. Его еще называют адаптером для коаксиальной трубы.
- Коаксиальное колено – используется в основном для горизонтальных дымоходов. Его назначение сводится к тому, чтобы изменить направление монтажа дымохода. Как и сама труба, оно состоит из двух колен, помещенных одно в другое.
- Коаксиальная труба – о ней мы уже говорили несколько раньше. Внутренняя ее часть в некотором роде напоминает канализационные трубы – она тоже имеет с одной стороны раструб с уплотнительной прокладкой, что позволяет стыковать их друг к другу, наращивая таким способом дымоход.
- Обжимной хомут с резиновым уплотнителем. Если внутренняя часть коаксиального дымохода стыкуется с помощью раструба, то наружная соединяется стык в стык, а образовавшийся зазор между ними уплотняется резинкой и хомутом.
- Декоративная накладка – она просто окультуривает место прохождения трубы в стене.
Горизонтальный коаксиальный дымоход фото
Если внутренняя часть коаксиального дымохода стыкуется с помощью раструба, то наружная соединяется стык в стык, а образовавшийся зазор между ними уплотняется резинкой и хомутом.Если говорить о вертикальном коаксиальном дымоходе, то в комплекте с ним дополнительно поставляется еще специальная трубка для отвода конденсата.
Монтаж коаксиального дымохода: последовательность работ
По большому счету, собрать и подсоединить коаксиальный дымоход к котлу не так уж и сложно, и сделать это сможет даже далекий от сантехнических работ человек. Принцип здесь довольно простой – вешаем котел в нужное место и размечаем центр будущего отверстия для дымохода. Дальше снимаем котел и с помощью специальной коронки и перфоратора выбиваем круглое аккуратное отверстие в стене согласно разметке. Дальше снова вешаем котел и собираем трубу – если это горизонтальный коаксиальный дымоход, то выполнить эти работы можно на полу (так более удобно).
Для этого необходимо соединить саму трубу с коаксиальным коленом. Теперь остается только вставить трубу в отверстие, насадить на отвод адаптер (его тоже можно установить внизу), насадить адаптер с отводом на выпуск котла и, не забыв подложить под него прокладку, привинтить саморезами к корпусу котла. Затем нужно будет только заделать свободное пространство между дымоходом и стеной монтажной пеной и установить декоративные накладки. Все просто, но, как и везде, здесь имеются свои тонкости и нюансы.
- Первое и самое главное – это наклон выхлопной трубы, который должен быть направлен от котла вниз. До того, как отверстие будет запенено, трубу нужно расклинить с наружной стороны, поместив между ней и стеной небольшой камешек.
- Качественное уплотнение наружной трубы коаксиального дымохода. В принципе, страшного в небольших негерметичностях ничего нет – они просто влияют на КПД котла. Вот почему лучше все делать правильно.
Требования к установке коаксиального дымохода фото
В общем, это все – как таковых тонкостей особых нет.
Именно такая постановка вопроса сборки и привлекает многих людей – легко установить самостоятельно, и требований никаких нет. Как видите, на сегодняшний день коаксиальный дымоход для газового котла является наиболее удобным, практичным и привлекательным во всех отношениях устройством для удаления продуктов сгорания. Естественно, он обходится несколько дороже, чем стандартный дымоход, но переплата того стоит.
Автор статьи Александр Куликов
Устройство, виды, установка и установка
Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.
Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.
Содержание статьи:
- Коаксиальный дымоход: что это?
- Разновидности коаксиальных дымоходов
- Наружные и внутренние системы
- Неутепленные и утепленные устройства
- Горизонтальный или вертикальный вывод
- Коллективные и индивидуальные конструкции
- Почему выбирают коаксиальные системы?
- Особенности выбора размера устройства
- Монтаж дымохода с учетом нормативов
- Некоторые особенности монтажа
- Технология монтажа коаксиального дымохода
- Монтаж внутренней системы
- Наружный монтаж
- Выводы и полезное видео по теме
Коаксиальный дымоход: что это?
В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого.
Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.
Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.
Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.
Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.
Галерея изображений
Фото
Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик
Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата
Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы
Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м
При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать
При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов.
Толщина внутренней трубы не менее 1 мм
Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах
Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию
Преимущества дымоходов коаксиального типа
Конструктивные преимущества дымового канала
Герметичность воздуховода
Укладка горизонтального участка трубы
Соблюдение рекомендаций производителя по монтажу
Допустимые материалы при изготовлении дымохода
2 коаксиальные дымоходы
Условия для безопасного использования
Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.
Кроме того, успешно удаляет продукты сгорания из котла.
Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.
Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний
Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.
Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками
Стандартный комплект состоит из нескольких модулей:
- Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
- Тройник. Монтируется в систему только при использовании двух и более котлов.
- Соединительные элементы . Это отводы 90° и 45°, муфты.
- Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
- Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
- Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
- Адаптер. Используется для подключения системы к котлу.
- Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
- Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
- Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.
Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.
Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.
Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации
Разновидности коаксиальных дымоходов
Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.
Наружные и внутренние системы
Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.
Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.
Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.
Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.
Неутепленные и неутепленные приборы
В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.
В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.
Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции
Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.
Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.
Горизонтальный или вертикальный выход
Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.
Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.
Коллективные и индивидуальные проекты
Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.
Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.
Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним
Почему выбирают коаксиальные системы?
Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.
Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены.
Это достаточно опасно для человека и требует постоянного проветривания помещения.
Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.
Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.
Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену
Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.
«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.
Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.
Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.
На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем
Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.
Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.
Было бы ошибкой думать, что у системы нет недостатков.
Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена устройством дымохода коаксиального типа.
Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.
Особенности выбора размера устройства
В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.
Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.
Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы.
Вся необходимая информация должна быть в технической документации отопителя
Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.
Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.
Установка дымохода в свете правил
Коаксиальная система дымоудаления может быть установлена в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.
До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.
В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 .
В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.
Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.
Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.
Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение
Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах.
Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.
Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.
Некоторые особенности установки
Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.
Ошибки в расчетах и монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать
Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.
Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.
Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.
Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации
Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.
При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.
Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху — вертикально. Последний вариант проще в установке.
В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами.
Некоторые «умельцы» предпочитают использовать самодельные варианты.
На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену
Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.
Кроме того, при монтаже соблюдаются следующие правила:
- Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
- На всем протяжении дымохода должно быть не более двух складок.
- Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
- Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
- Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
- На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.
При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.
Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.
Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности
Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.
Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.
Технология монтажа коаксиального дымохода
Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.
Монтаж внутренней системы
В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.
Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции.
Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.
Полученное соединение фиксируется хомутом и фиксируется с двух сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.
Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.
Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.
Наружная установка
Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания.
Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.
Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.
Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.
Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.
Выводы и полезное видео по теме
Устройство и монтаж коаксиального дымохода:
Установка дымохода коаксиального типа в деревянном доме:
Как самостоятельно установить коаксиальный дымоход:
youtube.com/embed/-sllFRzPN30″> Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.
Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.
Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.
H6 Газовый камин | Газовые камины Valor
Камин H6
- Обзор
- Галерея
- Опции и функции
- загрузок
- Сопутствующие товары
- Обзор
- Галерея
- Опции и функции
- загрузок
- Сопутствующие товары
Газовый камин H6
Созданный в виде крупноформатного газового камина, камин H6 вдохновлен проверенными на практике характеристиками.
Несмотря на большой размер, конструкция топки имеет скошенные стороны и малую глубину для плавной установки в различных приложениях.
Впечатляющий вторичный теплообменник обеспечивает естественную циркуляцию теплого воздуха за счет конвекции. Кроме того, береза, коряги и традиционные наборы бревен и система горелок предназначены для передачи лучистого тепла на предметы в вашем жилом пространстве, создавая устойчивое и равномерное тепло.
Технические характеристики
| Модель | Максимальный ввод | Минимальный ввод | Максимальный выход | Энергопровод |
|---|---|---|---|---|
| 1400МН | 36 000 | 18 000 | 22 857 | 71% |
| 1400МП | 36 000 | 15 000 | 22 857 | 71% |
| Зона просмотра | 36 ⅛» Ш x 25 ½» В = 921″² |
| Каркас и вентиляция | См. Руководство по эксплуатации. |
| HeatShift™ | Установка и планирование |
| Блок управления стеной | РБВСК |
| Элементы безопасности | Барьерный экран | Узнать больше |
| САПР | Детали САПР для камина. |
БОЛЬШЕ
HEATSHIFT SYSTEM™
Галерея
Мы предлагаем широкий выбор настраиваемых опций для всех наших каминов, что позволяет вам найти идеальную комбинацию установки для вашего дома.
Березовые бревна и рифленый черный лайнер
1400BLK + 1425FBL
View
Driftwood Logs & Plain Black Liner
1400DWKV2 + 1460PBL
View
Birch Logs & Herringbone Liner
1400BLK + 1475HBL
View
Traditional Logs & Fluted Black Liner
1400LSKV2 + 1415LSLV2
View
Традиционные бревна и облицовка из красного кирпича
1400LSKV2 + 1410VRL
View
Бревна из коряги и облицовка из елочки
1400DWKV2 + 1475HBL
Просмотр
Береговые бревны и LEDGESTONE LINER
1400BLK + 1415LSLV2
View
Liftwood Logs & Effuctive Glass Liner
. + 1460PBL
Просмотр
Опции и функции
Топливные кровати
1400BLK | Берёзовые брёвна
Посмотреть Flame Video
1400DWKV2 | Бревна коряги
Посмотреть Flame Video
1400LSKV2 | Традиционные бревна
Просмотр Flame Video
Вкладыши
1410VRL | Красный кирпич
Просмотреть сейчас
1415LSLV2 | Ledgestone
Просмотреть сейчас
1425FBL | Рифленый черный
Просмотреть сейчас
1460PBL | Plain Black
Просмотреть сейчас
1470RGL | Отражающее стекло
Просмотреть сейчас
1475HBL | Елочка
Просмотреть сейчас
Опции двигателя
| 1400МН/МП | Руководство пользователя H6 1400MN/MP — (требуется топливная платформа и вкладыш) | |
| 1400МН/МП | Руководство по установке H6 1400MN/MP — (требуется топливный слой и вкладыш) |
Фасады
| 1430CIK | Комплект для чистой установки 1 дюйм — черный | |
| 1430ФФК | Фиксированная рама 1 дюйм — черный | |
| 1435ТСБ | 3 ¼» Трехсторонняя передняя панель — черный | |
| 1440ФСБ2 | 4-дюймовая четырехсторонняя передняя панель — черный |
H6 с системой Valor HeatShift™
| H5/H6 HeatShift | Планирование и установка | |
| Брошюра | HeatShift снижает температуру стен над камином. |
|
Дополнительные принадлежности
| 658DVK2 | Клемма прямой вентиляции на боковой стенке и настенный наконечник | |
| 1156CLA | Комплект колинеарного адаптера | |
| 1195CFK | Комплект циркуляционного вентилятора (включает GV60VM — для двигателей 1400J и K) | |
| 1270РБК | Комплект удаленной воздуходувки | |
| 1470РГЛ | Руководство по установке отражающего стеклянного вкладыша | |
| 1495CFK | Комплект циркуляционного вентилятора | |
| 1506ДРК | Набор декоративных камней | |
| ГВ60ККО | Комплект для переоборудования на открытом воздухе | |
| ГВ60ПАК | Комплект адаптера питания | |
| GV60WiFi | Комплект WiFi-модуля GV60 | |
| H5/6-WPK | Power Kit J Box для H5 и H6 |
Загрузки
Дополнительные руководства или опции
| Доблесть 10 Пульт | Valor 10 Remote Руководство и краткое руководство |
|
| Мобильное приложение Valor 10 | Инструкции по управлению и обновлению WiFi Valor 10 |
|
| Технические характеристики | Каркас, размеры и зазоры |
|
| Модификация для наружной установки | Преобразование для вашего камина для наружного использования. Коаксиальный дымоход фото: Коаксиальный дымоход для газового котла — конструкция и монтаж (фото, видео)
|
