Каркас для экрана под ванну – как сделать и установить самому

Экран под ванну из гипсокартона своими руками — пошаговое видео и фото

Ремонт ванной комнаты – длительный процесс, начинающийся с создания дизайн-проекта и заканчивающийся установкой мебели, сантехники. К качеству, эстетическим характеристикам отделки в том помещении с повышенной влажностью домовладельцы предъявляют особо высокие требования.

Содержание статьи

Согласно последним тенденциям в строительстве большинство коммуникаций или труб по возможности скрывается от глаз с помощью специальных конструкций, называемых коробами. Они должны надежно маскировать ненужные в интерьере элементы водопроводной и канализационной системы или проводки.

Чтобы довести внешний вид емкости для мытья до идеала, спрятав сифон или неказистые ножки, потребуется экран для ванны из гипсокартона. В этой статье мы расскажем, как выбрать материал для изготовления экрана, а также как его собрать своими руками.

Достоинства гипсокартона

Гипсокартон – известный строительный материал, который удобно использовать для изготовления декоративного экрана для ванны, создания коробов, быстрого выравнивания стен или потолка.

Он представляет собой прямоугольные листы картона, между которыми заключен гипсовый наполнитель. Этот материал ценится за следующие качества:

• Прочность. Гипсокартон обладает высокой прочностью, он не боится механических воздействий.

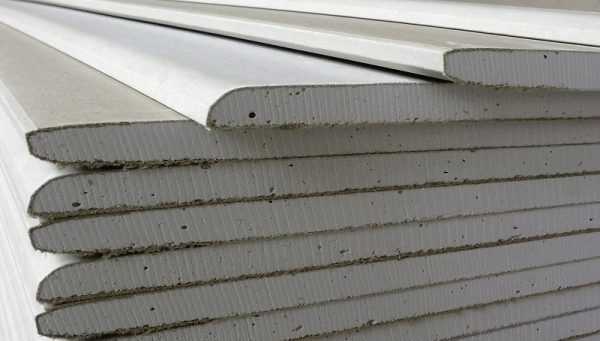

  Гипсокартон

• Легкость обработки. Для работы с гипсокартоном не нужно обзаводиться дорогостоящим инструментом. Разрезать лист своими руками можно обычном острым ножом, а зафиксировать на каркасе с помощью шуруповерта, специальных саморезов.
• Гибкость. Из этого материала мастера создают даже криволинейные экраны и закругленными углами. Чтобы придать листу нужную форму, его обрабатывают игольчатым валиком и мочат. Во влажном состоянии гипсокартон легко гнется.
• Разнообразие отделки. На финишном этапе работы экран для купели из гипсокартона можно покрасить, отделать декоративной штукатуркой или облицевать керамической плиткой, чтобы создать целостный образ во всем помещении.
• Доступная цена. Листы гипсокартона и профиль, необходимый для фиксации, стоит недорого, потому тот материал чаще всего используется для изготовления экранов под ванну своими руками.

Обратите внимание! В ванной влажный микроклимат, потому отделочные материалы, используемые для работы, постоянно находятся в прямом или опосредованном контакте с водой. Поэтому для изготовления экрана под ванну своими руками используют влагостойкий гипсокартон, который маркируется аббревиатурой ГКЛВ и окрашивается в зеленый или голубой цвет. Толщина листа должна быть 10-12 мм, в зависимости от вида облицовки.

Разметка

На начальном этапе работ по сборке гипсокартонного экрана под ванну необходимо выполнить точную разметку. Эта операция выполняется, чтобы качественно раскроить листы гипсокартона, нарезать металлический профиль, а также избежать перекосов и грубых ошибок в монтаже. Чтобы правильно разметить будущий экран, пользуются следующей схемой:

1. С помощью строительного уровня от края бортика ванны опускают вертикали в 3-5 точках на пол помещения. Эти точки соединяют в прямую и размечают ее маркером. Получившая линия будет служить границей, за которую не должен выходить экран.

   Разметка стоек с помощью уровня

2. Чтобы определить место крепления каркаса, от границы экрана необходимо отступить расстояние, равное сумме толщины отделки и листа гипсокартона. При расчетах учитывают, что толщина керамической плитки с плиточным клеем составляет 10 мм, а толщина профиля марки CD47 – 47 мм.
3. Определяют количество вертикальных стоек каркаса, а затем отмечают место их расположения.

   Разметка вертикальный стоек

Важно! Изготовляя экран из гипсокартонных листов своими руками, не забывайте о ревизионных окнах. Чтобы после завершения работы можно было свободно добраться до канализационного выхода, водопроводных труб или других важных коммуникаций при авариях и поломках, не демонтируя конструкцию в декоративном экране делают отверстия, в которые вставляют специальные ревизионные окошки с дверкой. Количество и расположение ревизий нужно определить на этапе разметки.

Сборка каркаса и зашивка

После разметки приступают к сборке каркаса для декоративного экрана. Чтобы своими руками собрать опорную конструкцию для гипсокартона потребуются ножницы для металла, чтобы резать профиль, перфоратор, шуруповерт, специальные саморезы, дюбель-гвозди, грунтовка, герметик, а также L и CD профиль. Работа выполняется в следующем порядке:

• Сначала на бумаге рисуют схему каркаса со всеми размерами.
• Затем профиль нарезают в размер по схеме с помощью ножниц по металлу.

  Нарезанный профиль

• Нижнюю планку профиля устанавливают согласно разметке на пол помещения. С помощью перфоратора проделывают отверстия с шагом 15-20 см, а затем фиксируют профиль с помощью дюбель-гвоздей.

  Фиксация нижней планки

• После этого к стенам приделывают торцевые планки каркаса. Металлический профиль фиксируют также с помощью дюбель-гвоздей и перфоратора.
• Устанавливают верхнюю и вертикальные стойки каркаса. Между собой профиль закрепляют с помощью саморезов и шуруповерта.

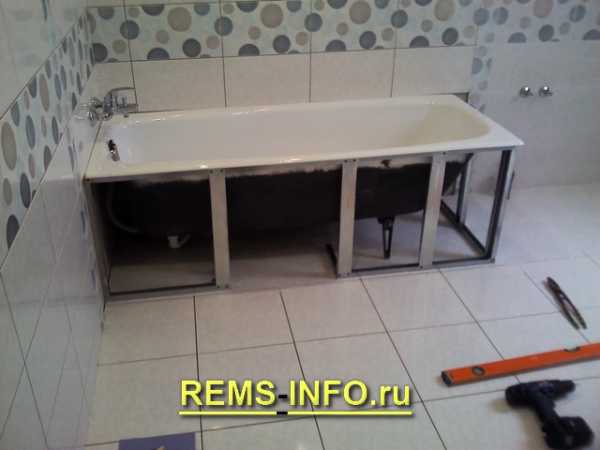

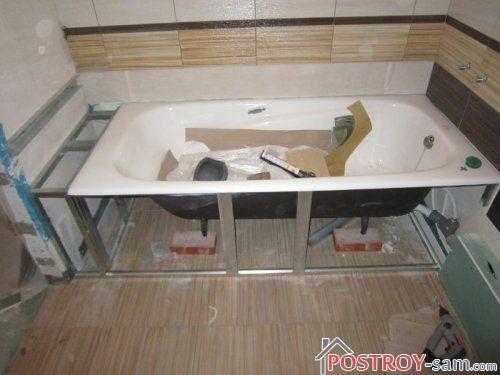

  Готовый каркас

• Каркас зашивают листами гипсокартона, фиксируя их специальными саморезами.

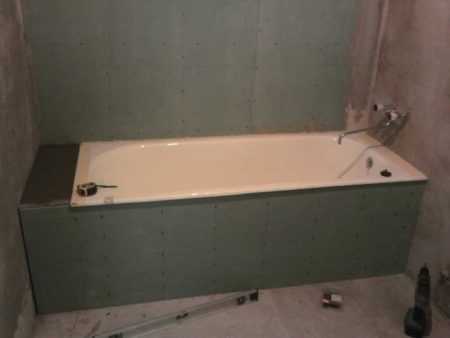

  Обшивка гипсокартоном

Учтите, что после сборки каркаса необходимо тщательно изолировать все швы и стыки герметиком на силиконовой основе. Опытные мастера, чтобы защитить внутреннюю поверхность гипсокартона от влажности, окрашивают листы масляной краской. Тот же прием можно применить, выполняя сборку своими руками.

Облицовка

Чтобы экран под ванну из гипсокартона приобрел законченный и привлекательный вид, его отделывают декоративным материалом, не боящимся влаги. Обычно для облицовки конструкции используют тот же вид отделки, что и для стен ванны. Чтобы улучшить адгезию между поверхностями гипсокартон перед началом работ тщательно грунтуют грунтовкой глубокого проникновения. Облицевать экран можно следующими способами:

1. Керамическая плитка. Плитка приклеивается на гипсокартон с помощью плиточного клея. Для работы потребуется зубчатый шпатель, миксер для замешивания клея и затирка для швов. Гипсокартон выдерживает большой вес, поэтому на него можно крепить даже керамогранитную плитку.

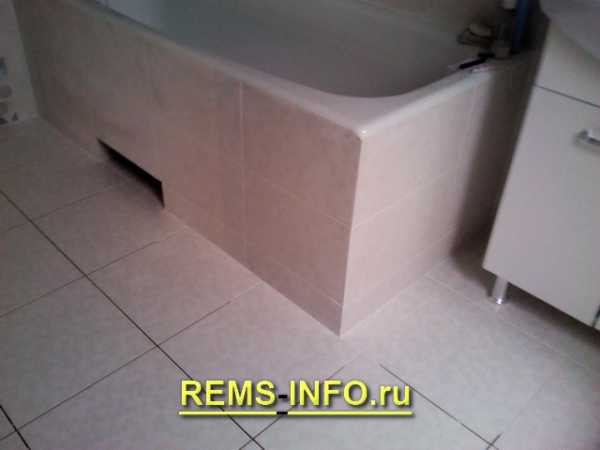

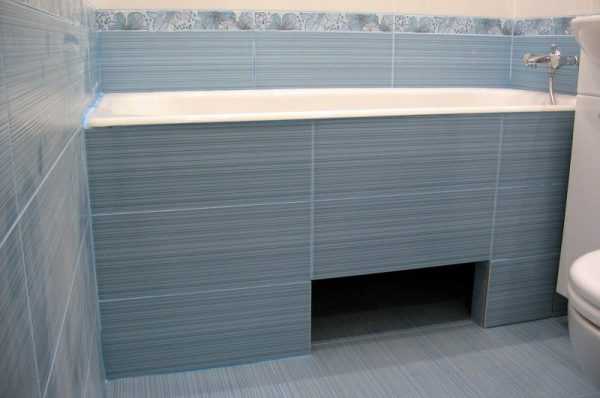

   Облицовка плиткой

2. Декоративная штукатурка. Шёлковая штукатурка, не боящаяся влаги – отличный способ отделать декоративный экран для ванны. Она наносится на загрунтованный гипсокартон без дополнительной подготовки.

   Декоративная штукатурка

3. Краска. Акриловый и полиэфирные краски, обладающие высокой защитой от воздействия воды, пользуются при создании экрана своими руками. Они быстро наносятся кистью, валиком или краскопультом и стоят недорого.

   Краска

Опытные мастера из влагостойкого картона и металлического профиля создают декоративные экраны высокой сложности, оборудованные местами для хранения бытовой химии, ревизиями и полочками. Однако, даже без опытна из этого материала можно создать прочную, долговечную конструкцию, скрывающую от глаз коммуникации.

Видео-инструкция

sovety-vannoy.ru

Как сделать экран под ванну своими руками? Виды и устройство экранов

Отличным способом скрыть все сантехнические коммуникации и придать помещению законченность является установка под ванну экрана. А для того, чтобы экран идеально вписался в интерьер ванной комнаты и вы сэкономили при этом деньги, можно сделать его самостоятельно.

Самостоятельное изготовление экрана под ванну

Ванна, установленная без экрана, смотрится не очень изящно даже в самой аккуратной и стильной ванной комнате. Поэтому следует хорошо подумать, как можно закрыть пространство под ней таким образом, чтобы доступ к сантехническим коммуникациям не был закрыт и была сохранена вся функциональность.

Универсальным решением данной задачи может стать установленный под ванну специальный экран. А для того, чтобы при этом получить красивую, уникальную и необычную деталь интерьера, необходимо отказаться от готового покупного экрана и изготовить экран под ванну своими руками.

Какой материал выбрать?

Самыми легкими в изготовлении и популярными экранами считаются пластиковые, которые не боятся сырости и довольно долговечны. Экран может быть оклеен специальной пленкой или сделан из разноцветного пластика, подходящего по тону к интерьеру ванной комнаты.

Далее по популярности следует экран из МДФ-панелей. Но необходимо учитывать то, что такие панели боятся сырости. По этой причине их следует обязательно обрабатывать перед установкой специальным составом.

Те, кто не собираются использовать пространство под ванной как хранилище, могут установить себе гипсокартонные экраны, которые должны быть снабжены дверцей для того, чтобы у вас в случае необходимости был доступ к сантехническому оборудованию.

Несущий каркас

Для каждого экрана нужно сооружать специальный каркас, на который затем необходимо крепить сами панели. Каркас можно изготовить из алюминиевого или деревянного профиля, имеющего параметры 40х40, 30х30, 25х25.

Перед тем, как начинать работу, нужно обязательно сделать разметку по полу и стенам, чтобы как можно более точно обозначить все линии, по которым будет производиться установка экрана под ванну своими руками. Также можно установить поперечные профили, которые помогут укрепить экран и придать дополнительную жесткость всей конструкции.

Затем все профили необходимо состыковать между собой и прикрепить к полу и стенам ванной комнаты.

Сооружение экрана из кирпича

Довольно оригинальным и в то же время стильным решением может стать кирпичный экран, который затем будет отделан декоративной штукатуркой или кафельной плиткой. Такой экран может быть легко сделан самостоятельно.

Начиная работу, нужно разметить будущий экран таким образом, чтобы кромка ванны оказалась вровень с его стенкой.

Также следует сделать вертикальную разметку и на противоположной стене. При укладке кирпича эта разметка будет ориентиром. Кладку рекомендуется делать на цементно-песчаном растворе в ¼ или ½ кирпича.

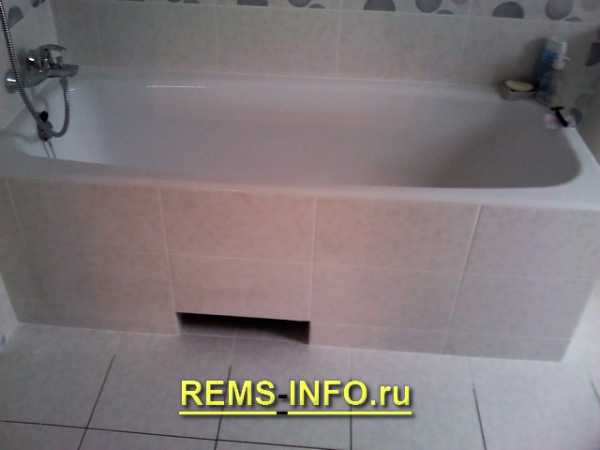

При желании можно сделать в экране специальную нишу для ног и обязательно соорудить небольшую дверцу, чтобы был доступ к сантехническим коммуникациям и сливу. Такую дверцу можно изготовить собственноручно из пластиковых панелей или приобрести в магазине уже готовую.

Популярные экраны

Экран, изготовленный из пластиковой вагонки

Данный экран является самым дешевым, к тому же он очень легок в изготовлении и монтаже. Пластику не нужна никакая дополнительная отделка, так что вы сможете пользоваться ванной сразу же после установки. При необходимости такую конструкцию можно легко разобрать для того, чтобы открыть доступ к пространству под ванной.

Перед тем, как начинать монтаж, следует запастись всеми необходимыми материалами: помимо самих панелей вам понадобится еще стартовый профиль, который нужно будет закрепить по всему периметру экрана.

Для того чтобы со временем пластик не потерял форму и не прогнулся, необходимо укрепить каркас дополнительным профилем, установленным посередине конструкции.

Монтаж следует начинать с приклеивания нижней части профиля к полу при помощи герметика. Затем необходимо строительным ножом разрезать полосы вагонки и вставить их в стартовый профиль. Необходимо только заранее прорезать отверстие в том месте, где будет располагаться дверца.

Обшивка гипсокартоном

Для изготовления такого экрана следует использовать специальный гипсокартон, который предназначен для помещений с повышенным уровнем влажности.

Одним из главных плюсов экрана из гипсокартона является то, что его можно соорудить в виде ниши с небольшими полочками, благодаря чему он может с успехом заменить в небольшой ванной комод или шкаф.

Такой экран изготавливается из листов гипсокартона, которые закрепляются на раме, собранной из деревянных брусков или металлического профиля. В зависимости от того, как будет расположена сама ванна, рама может быть установлена либо только с одной стороны ванны, либо сразу с двух. От того, какой вариант вы в итоге выберете, зависит количество материалов, которое вам понадобится для сооружения экрана.

Для того, чтобы изготовить такой экран под ванну своими руками, вам понадобится сам гипсокартон, краска, пропитки и герметики, профиль для гипсокартона и шпаклевка.

Работу следует начинать с разметки каркаса. Затем необходимо собрать каркас из профиля в соответствии с будущей формой экрана и установить его с помощью шуруповерта и дрели под ванной.

В первую очередь нужно закрепить меньшую часть конструкции, потом большую и затем скрепить их между собой. После того, как листы гипсокартона будут закреплены на раме, их поверхность нужно обработать герметиком, зашпаклевать и покрыть грунтовкой. Когда все слои высохнут, можно будет начинать отделочные работы.

Помните, что необходимо обязательно предусмотреть технологическое отверстие.

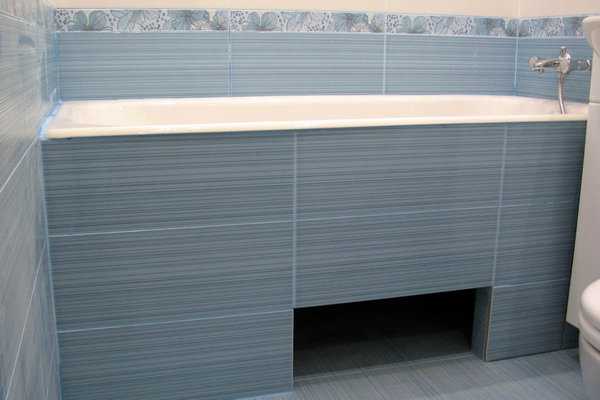

Экран из керамической плитки

Керамической плиткой можно отделывать экраны, которые изготовлены из кирпича, МДФ или гипсокартона. Для начала следует загрунтовать поверхность, потом нанести на нее шпаклевку и дождаться когда она полностью высохнет. Затем нужно тщательно затереть поверхность с помощью наждачной бумаги и снова загрунтовать ее.

Плитку необходимо класть точно так же, как и обычно, используя крестики для швов, специальный клей и затирку. Преимуществами такого экрана является его долговечность и декоративность.

При желании может быть подобрано какое-нибудь интересное цветовое сочетание, а можно даже изготовить раздвижные дверцы, что будет немного дороже и сложнее.

Обшивка МДФ

Перед монтажом необходимо пропитать плиты МДФ специальными пропитками, так как они боятся влаги. Затем их нужно покрыть грунтовкой и закрепить на каркасе так же, как и гипоскартонные листы.

Для дополнительной защиты такого экрана от сырости, необходимо сделать вентиляционное отверстие, которое должно быть расположено вдали от технологической дверцы. Чаще всего для этой цели делается небольшая прорезь шириной 2-3 см и длинной 5-10 см. Для того, чтобы она не нарушала общего вида ванной комнаты и не бросалась в глаза, ее необходимо закрыть с помощью декоративной пластиковой решетки.

Отделывать экран из МДФ можно пластиком или плиткой.

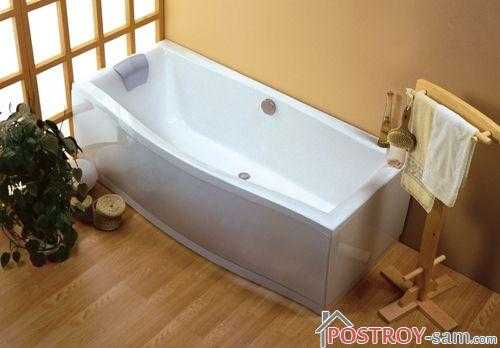

Экран, предназначенный для акриловой ванны

Такая ванна является более хрупкой, чем чугунная, поэтому нужно быть очень аккуратным при установке экрана. Его конструкция ничем не отличается от конструкции, предназначенной для чугунной ванны.

Перед тем, как начинать монтаж, необходимо на бортик ванны нанести разметку и отметить те места, где будет закрепляться экран.

Затем верхнюю часть следует совместить с бортиком ванны и тоже нанести на нее метки, которые должны совпасть с метками, имеющимися на бортике.

К ванне экран можно прикрепить при помощи саморезов и монтажных шпилек.

Чтобы места входа саморезов были незаметными, рекомендуется их закрывать специальными заглушками, окрашенными в тон ванне. Также, можно соорудить экран из кирпича, правда сначала следует изготовить сам экран, а уже потом устанавливать ванну поверх него.

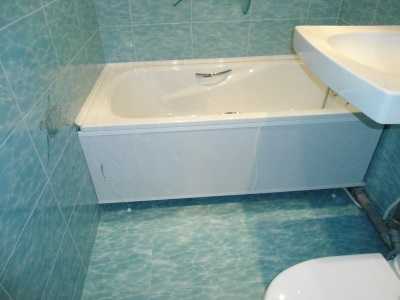

Экран из ПВХ панелей

Чтобы изготовить такой экран, вам понадобятся пластмассовые или алюминиевые направляющие профили, стандартные пластиковые панели, саморезы и квадратная труба, сечение которой должно быть 10х10 мм.

Первым делом из пары параллельных трубок, которые должны быть соединены поперек такой же трубкой, необходимо изготовить каркас. Располагать вертикальные стойки нужно в зависимости от того, какие размеры имеет экран.

После покраски труб, на них нужно установить направляющие — одну прикрепить к верхней раме, а другую к нижней. После этого следует нарезать панели и вставить их в пазы направляющих.

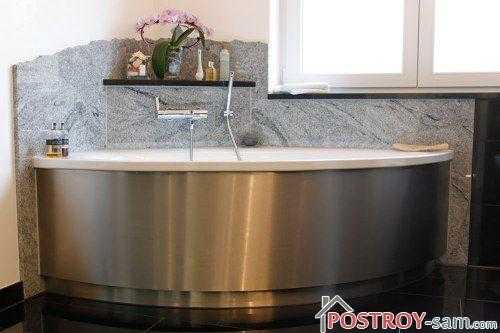

Форма экрана

Обычно экраны, которые устанавливаются под ванну, с учетом формы самой ванны и особенностей помещения, делают прямоугольными. Исключением могут быть только экраны, предназначенные для угловых ванн, которые имеют изогнутую конструкцию.

В зависимости от того, из какого материала изготовлен экран для ванны, его можно усовершенствовать или добавить ему некоторые особенности.

К примеру, гипсокартонные или кирпичные экраны могут иметь небольшие ниши для ног, которые нужны для того, чтобы ноги не упирались в стену. Такая ниша может быть как наклонной, так и прямой. Еще экраны могут отличаться по способу открывания — распашные или раздвижные. Второй вариант является более предпочтительным, так как в этом случае вам не понадобится дополнительное место для дверок.

Как самостоятельно изготовить раздвижной экран?

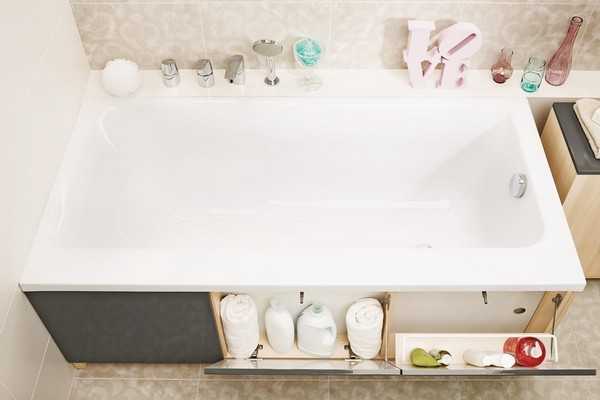

Лучше всего раздвижной экран делать из пластиковой вагонки или ПВХ панелей, так как данные материалы являются наиболее простыми в работе, а экран, который из них изготавливается, получается очень прочным.

Вам потребуется для монтажа специальный алюминиевый профиль, из которого будут изготавливаться все направляющие для дверок.

Сначала необходимо осуществить монтаж каркаса, на который следует установить направляющие. Длина направляющих должна быть равна расстоянию между стенами или длине ванной.

Дверцы следует закрепить на каркасе, расположив их в первой профильной канавке по бокам экрана. Центральную часть чаще всего делают неподвижной, а располагают ее в средней канавке.

С помощью распорных болтов уже готовый экран необходимо прикрепить к ванне, а на подвижные дверцы нужно установить мебельные ручки.

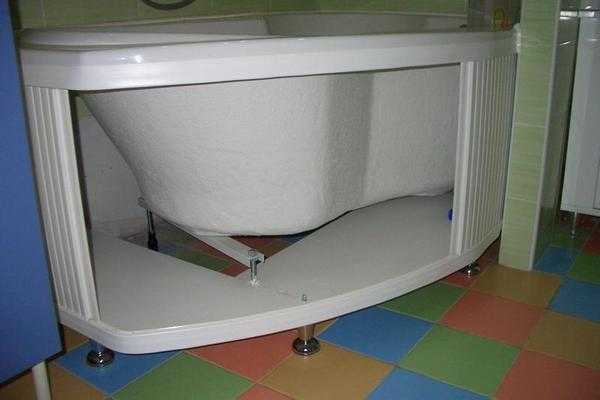

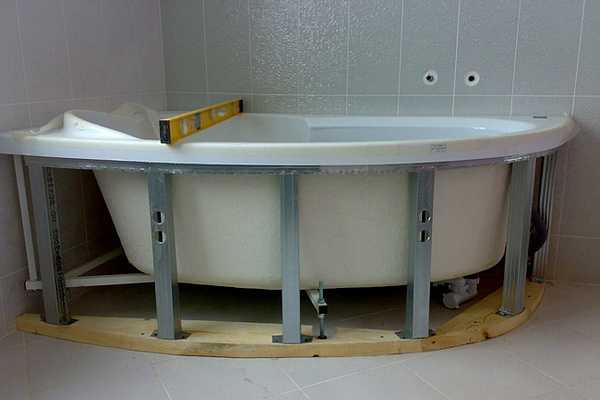

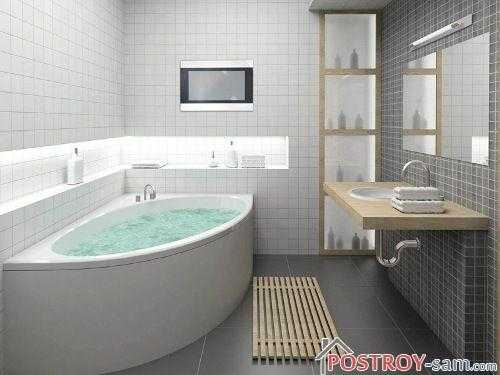

Экраны для угловых ванн

Если вы хотите создать экран под угловую ванну своими руками, то вам необходимо учесть, что такие материалы, как гипсокартон, довольно непросто согнуть самостоятельно и разместить затем на жестком каркасе. Поэтому самым лучшим решением будет изготовление экрана из пластика, который относительно недорогой, не боится воздействия влаги и отлично гнется. К тому же в настоящее время можно приобрести пластиковые панели самых различных оттенков.

В первую очередь необходимо прикрепить пластиковые направляющие к полу в ванной комнате, повторив изгиб самой ванны. При помощи жидких гвоздей нужно прикрепить к верхней части деревянные бруски, которые будут служить для фиксации верхней направляющей.

Далее следует при помощи ножа вырезать листы пластика необходимой формы и закрепить их поочередно в нижней и верхней части стартовых профилей. Нижний стык можно замаскировать с помощью напольного плинтуса.

Еще одним вариантом экрана может быть экран из кирпича, ведь кладку можно сделать любой формы, а затем задекорировать ее мозайкой или плиткой. Но такой экран необходимо соорудить в первую очередь, а затем уже на него устанавливать ванную.

postroy-sam.com

Экран под ванную из гипсокартона своими руками: видео

Когда человек начинает делать ремонт в ванной комнате, он не представляет, сколько работы предстоит выполнить. Начинается работа с составления дизайн-проекта, в котором нужно учесть все нюансы: расположение санитарного оборудования и сооружение экрана. Эту конструкцию монтируют, чтобы скрыть все коммуникации – разберем, как создать экран под ванной из гипсокартона самостоятельно, не прибегая к помощи профессионалов.
Экран под ванной из гипсокартона

Вернуться к оглавлению

Полное содержание материала

Почему гипсокартон

Этот материал хорошо подходит для изготовления экрана под ванну, создания ровных стен, выравнивания потолка, сооружения любых сложных криволинейных конструкций.
Положительных качеств у материала очень много:

• самым основным плюсом многие считают стоимость листов ГКЛ;
• прочность – материал не боится механических воздействий, кроме ударных;
• простота в обработке. Этот материал не требует применения дорогостоящего инструмента для гипсокартона. Лист ГКЛ режется простым строительным или специальным ножом для гипсокартона;
• гибкость, из него можно выполнить любые элементы для декорирования пространства;
• возможность отделать любым материалом;
• экологичность – материал не содержит в своем составе вредных компонентов.

Экран под ванной из влагостойкого гипсокартона

Внимание! Ванная комната обладает повышенной влажностью, поэтому гипсокартон должен быть влагоустойчивым. Для экрана под ванну нужно применять влагостойкие плиты гипсокартона, толщиной в 12 мм, если для облицовки предполагается применить керамическую плитку. Вернуться к оглавлению

Недостатки материала

Как бы ни был хорош материал, у него есть недостатки и ГКЛ не исключение:

• как бы ни был обработан ГКЛ для влагостойкости, он не выдерживает длительного контакта с водой;
• гипсокартонные конструкции не выдерживают больших нагрузок.

Как видим, недостатков немного и все их можно устранить, применив ту или другую технологию установки гипсокартона. Кроме этого нужно купить влагостойкий материал. Виды гипсокартона:

• обычные плиты, который используют в сухих, проветриваемых комнатах, цвет у этих плит серый;Пример покупного функционального экрана
• влагостойкий материал зеленого цвета, для влажных помещений с перепадами температур;
• огнестойкий ГКЛ – листы розового цвета, обработанные специальными составами, которые повышают огнестойкость ГКЛ.

Как только мы определились, что нам нужно купить влагостойкий ГКЛ, стоит рассмотреть, что нужно подготовить перед началом монтажа. Нам понадобится материал и стандартный набор инструмента.

Вернуться к оглавлению

Необходимые инструменты и материалы

Начать работу нужно с приобретения нужного материала, понадобится:

Инструменты для установки экрана под ваннойКак только все закуплено, приготовим инструмент:

• перфоратор;
• шуруповерт;
• шпателя;
• емкость для раствора;
• строительный уровень;
• строительный угол;
• отвес;
• рулетка.

Как только все готово можно приступать непосредственно к монтажу.

Вернуться к оглавлению

Пошаговая инструкция монтажа гипсокартонного экрана под ванной

Ни один монтаж не обходится без разметки. От края ванны отметить вертикальную прямую при помощи отвеса – это будет внешняя граница будущего экрана. Когда начнется монтаж, профиль будет установлен за этой линией. Затем с помощью строительного уголка нужно поставить отметку на полу. Такие же действия следует произвести с противоположной стороны на стене. Соединить две отметины на полу ровной линией – это место установки направляющего профиля. Следующим шагом будет сооружение каркаса.

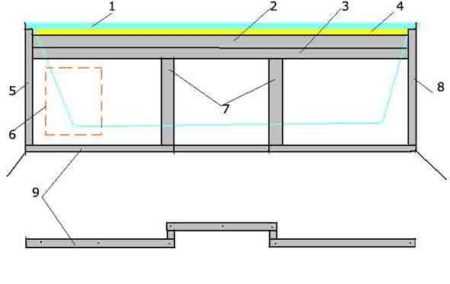

Схема каркаса для экранаПри монтаже профильной обрешетки стоит помнить, что ко всем коммуникациям, которые находятся под ванной, должен быть свободный доступ, поэтому стоит предусмотреть место для люка. Желательно на бумаге начертить схематический чертеж расположения профилей, это поможет смонтировать каркас быстро и без ошибок.

Также стоит отметить, что экран под ванну может быть разной конфигурации, в зависимости от того, как расположена ванна: стоит она ровно от стены до стены, или у нее свободен один край, и придется сооружать полку из гипсокартона, или Г-образный экран.

Итак, пошаговая инструкция монтажа:

1. Профиль нарезается ножницами по железу на элементы нужного размера.
2. Первый направляющий профиль прикручивается дюбель гвоздями к полу по отмеченной линии. Шаг крепежа будет 25-30 см, для бурения отверстий применяют перфоратор или ударную дрель.Начало установки каркаса
3. Затем прикручивают небольшие элементы по стенам, не забываем, что профиль устанавливается под ванну за черту.
4. Верхний профиль стоит прикрутить на внутреннюю поверхность края ванны.
5. Теперь нужно начать установку стоечных профилей, шаг которых будет равен 40 см, профили соединяются между собой маленькими саморезами по металлу.
6. Установить перемычки, не забываем про отверстие под люк, которое формируют из профиля.Перемычки в каркасе из профилей
7. Каркас готов, приступаем к раскройке гипсокартонных плит по размеру.Раскройка гипсокартона
8. Элементы ГКЛ прикручивают к каркасу черными саморезами для гипсокартона с шагом 25 см по листу и 15 см по стыкам.Обшивка каркаса гипсокартоном

Экран под ванной готов, теперь останется только вырезать отверстие под люк. И выполнить финишную отделку.
Важно! Чтобы выполнить дополнительную защиту материала от влаги, можно предварительно окрасить внутреннюю часть экрана масляной краской или нитроэмалью. Если предполагается выполнить отделку тяжелыми материалами, например, натуральный камень, или керамогранит, то стоит устанавливать в каркас двойные профили или усилить конструкцию брусками.
В видео показан пошаговый процесс изготовления экрана под ванной.

Вернуться к оглавлению

Финишная отделка

Прежде чем выполнить финишную отделку, на гипсокартонной конструкции нужно заделать швы и саморезы шпаклевочным составом. Для этого стыки нужно расшить канцелярским ножом, сняв с каждой стороны небольшую аккуратную кромку под углом 45%.

Взять немного шпаклевки и заделать все стыки, пока раствор не высох, на него наклеивается серпянка, и проходится по ней шпателем с раствором. Оставить, до высыхания.
Готовый экран из гипсокартона под отделкуПосле этого экран из гипсокартона надо хорошо загрунтовать. Не забываем, что это влажное помещение, поэтому применяем грунт глубокой пропитки, с антисептическим действием.

Затем наложить первый слой шпаклевки, желательно применить шпаклевку на цементной основе, так как она влагоустойчивая. Как только высохнет первый слой, наносим второй и оставляем высыхать. После просушки можно зашкурить конструкцию и покрасить краской с влагостойким эффектом. Установить пластмассовый лючок, на силиконовый герметик.
Отделка экрана из ГКЛ керамической плиткойЕсли принято решение отделать экран керамической плиткой, то производить отделку шпаклевкой необязательно. При этом желательно соорудить гипсокартонные элементы в два слоя, каждый из которых хорошо грунтуется перед установкой. Керамическая плитка укладывается на специальный плиточный клей. При отделке плиткой нужно рассчитать положение люка так, чтобы не пришлось лишний раз резать материал, а размер люка выбрать по габаритам плитки.

Вернуться к оглавлению

Заключение

Как видим, нет ничего сложного в сооружении экрана под ванну своими руками. Работа, несложная и даже новичок справится с ней за один день.

Вернуться к оглавлению

Подборка фото оформления и отделки экрана из гипсокартона под ванной

gipsokarton-blog.ru

Сделать экран под ванной. Экраны и каркасы для ванной: изготовление и установка самостоятельно

Целое складывается из мелочей, а облик ванной комнаты – из незначительных, на первый взгляд, деталей интерьера. И порою такие досадные мелочи, как выглядывающие из-под ванны водопроводные трубы или ведро со шваброй, способны полностью испортить впечатление и свести к нулю все ваши старания по наведению «шика и блеска» в ванной.

Решением этой проблемы может стать такая полезная вещь, как экран под ванну. Если приложить старания и проявить некоторую фантазию, он не только скроет от посторонних глаз все, что необходимо, но и станет самостоятельным элементом интерьера ванной комнаты.

Виды экранов

Экран под ванну можно купить в любом строительном магазине. Конструкция у них бывают двух видов – сплошная и раздвижная , а вот материал для изготовления используется разный.

На сегодняшний день чаще всего встречаются экраны из следующих материалов:

• из гипсокартона
• из пазогребневых плит
• из керамической плитки
• зеркальные
• из плексигласа
• из акрила
• из ПВХ-панелей
• из МДФ.

Сплошной

Сплошной экран под ванну – это самое простое и очевидное решение. Обычно он облицовывается той же плиткой, что и вся ванная комната, благодаря чему такой экран отлично вписывается в интерьер ванной комнаты.

Недостаток сплошного экрана в том, что он не предусматривает ни доступа к водопроводным трубам, ни возможности хранения различных инструментов и бытовой химии под ванной. Если понадобится ремонт или замена сантехники, то такой экран придется разобрать.

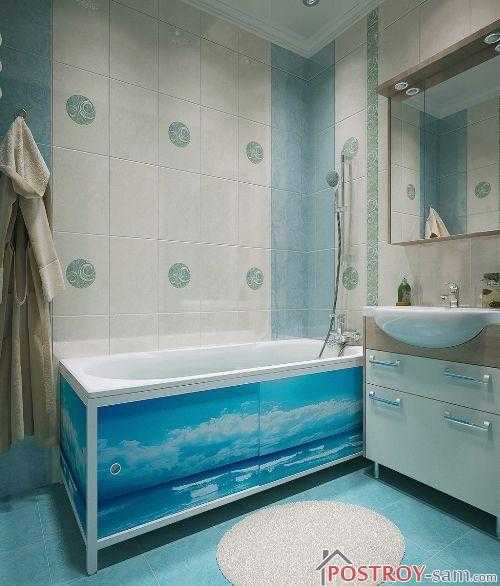

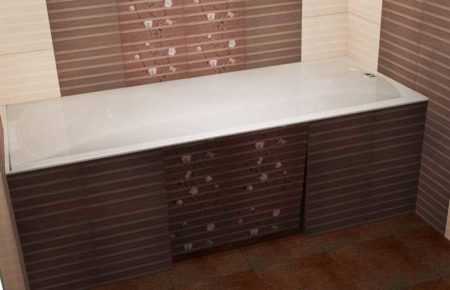

Раздвижной

Раздвижной экран намного практичнее сплошного, хотя, возможно, и выглядит не так эстетично.

Из гипсокартона

Гипсокартон – самый доступный материал для изготовления экрана под ванну. Он недорогой, легкий и скроить из него нужную конструкцию не составит труда. Из гипсокартона делают сплошные экраны, которые потом обкладывают кафелем.

Экран из гипсокартона своими руками

Изготовить и установить такой экран можно самостоятельно.

Экран из гипсокартона устанавливают на каркас из бруса, поэтому для начала необходимо соорудить его. Для этого вам понадобится брус размером 4х4 см, крепежи и металлический уголок.

Для начала проведите все необходимые замеры и нанесите разметку на стены и на пол, затем нарисуйте линии, параллельные получившейся разметке, но со смещением внутрь ванны на 2,5 см

Затем разделите брус на рейки. Вам понадобятся:

• четыре рейки, соединяющие углы ванны с полом
• две рейки, равные внутренней линии по ширине ванны минус 0,8 см
• две рейки, равные внутренней линии по длине ванны минус 1,2 см
• если ванна слишком длинная, лучше заготовить две-три рейки, которые будут служить дополнительными опорами.

Этапы изготовления экрана для ванны:

1. Расположите вертикальные рейки по внешним углам ванны в соответствии с разметкой и закрепите между ними горизонтальные рейки сверху и снизу. Вам необходимо будет сделать две таких конструкции для узких сторон ванны и одну — для широкой.
2. В тех рейках, которые будут соседствовать со стеной, заранее просверлите два отверстия и прикрепите их к стене. При помощи шурупов, скрепите все части конструкции между собой. Чтобы рама было более устойчива, можно прикрепить нижние рейки еще и к полу.
3. После того, как каркас будет готов, можно приступить к изготовлению самого экрана из гипсокартона. Для вам понадобится лист влагостойкого гипсокартона, специальная металлическая защелка и навесные петли.
4. Проведя необходимые замеры, вырежьте из гипсокартона нужные детали, оставляя по ширине напуск 0,56 см. Затем нужно будет предусмотреть дверцу, которая обеспечит доступ к «внутренностям» ванны. Дверца может быть в короткой или в длинной части экрана, в зависимости от расположения ванны. Определившись с местом, прорежьте в нужной детали отверстие и установите дверцу, используя петли и защелку.
5. После этого закрепите планки из гипсокартона на каркасе с помощью шурупов. Не забудьте проверить устойчивость всей конструкции.

Экран из гипсокартона готов!

Описанный нами выше способ изготовления экрана подходит только для стандартных прямоугольных ванн.

mirhat.ru

Как сделать экран под ванну своими руками из плитки, пластиковых панелей

Ремонт ванной комнаты

Экран не является обязательной частью ванны, однако с его помощью можно закрыть коммуникации и иные неприглядные «виды» под ванной. В нашей статье мы рассмотрим, как можно сделать эту конструкцию самостоятельно, ведь в некоторых нестандартных ситуациях приобрести подходящий по форме и размерам экран просто невозможно.

1

Для чего следует закрывать ванну экраном?

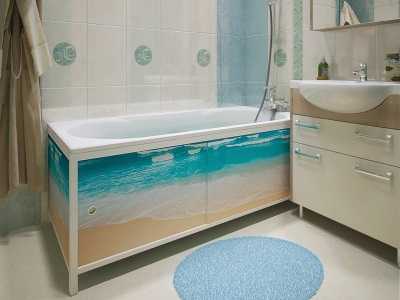

С современными ваннами в комплекте обычно сразу же идут экраны, подходящие по всем параметрам – установка такой конструкции не займет и часа. А вот если речь идет о стальных или чугунных изделиях, то для них экраны не предусмотрены, потому остается только три вариант: купить его, оставить пространство открытым или изготовить экран под ванну своими руками.

Использовать подобный экран для ванны или нет – решение должен принимать сам владелец квартиры, но, скорее всего, каждый захочет иметь красивую и аккуратную ванную комнату, ведь именно обшивка позволяет придать помещению законченный и привлекательный внешний вид, закрывая неприглядную коммуникацию. Но эстетика – не единственная причина установки такого изделия. Так, можно изготовить экран, дополнительно оснастив его небольшими емкостями для хранения различной тары, баночек с бытовыми средствами, а значит, можно сэкономить значительное количество места в комнате.

Кроме того, при использовании ванны без экрана под нее может попадать вода, начинает скапливаться грязь – все это в скором времени приведет к опасному грибку. Кроме того, быстрее изнашивается пол в помещении, теряя свою привлекательность. Именно установка экрана позволит избежать подобных проблем.

2

Какие требования предъявляются к конструкции?

Существуют различные варианты обустройства такой конструкции, однако при выборе материала, формы и т.д., следует учитывать основные требования, предъявляемые к экрану. Прежде всего помните, что данное изделие устанавливается для ванной комнаты, а значит, будет эксплуатироваться во влажных условиях, материал изготовления должен быть влагостойким, способным выдерживать резкие температурные колебания.

Если это не учитывать, то буквально через пару месяцев на материале начнет появляться грибок, он начнет разрушаться под воздействием внешних факторов. Важно помнить и про герметичность, вода не должна попадать в пространство под самой ванной. Но и полностью закрыть доступ воздуха тоже нельзя – отсутствие вентиляции приведет к появлению плесени. Именно потому в конструкции нужно предусмотреть дверцы или окошки.

Есть и некоторые другие требования:

• Обустраивая экран, необходимо предусмотреть возможность быстрого доступа к основным коммуникациям.
• Изделие не должно мешать подходить к ванной, для чего в нем можно сделать специальную выемку для ног, что очень актуально для небольших помещений.

3

Как правильно изготовить каркас – советы специалистов

Первое, что вам нужно сделать – изготовить каркас для установки экрана. Его можно сделать из кирпича, металлических профилей, бруска дерева. Причем кирпичную кладку лучше делать для установки экрана из плитки, чтобы она выдержала вес материала, в случае работы с пластиковыми панелями или листами ГКЛ можно применять другие варианты. Но давайте обо всем более подробно.

• Кирпичная кладка

Этот вариант по праву считается самым надежным. Такое основание выдержит любой материал. Возводить кирпичную стену нужно от одной к другой стене, выполняя кладку в полкирпича. При этом нужно делать новый ряд с небольшим смещением в сторону. Между верхним бортиком ванны и кладкой делаем зазор в 2-3 см, а после того как высохнет цементный раствор, заполняем просвет с помощью монтажной пены. Также при обустройстве кладки не забудьте сделать удобную выемку для ног.

• Деревянная обрешетка

Такой каркас также будет довольно прочным, однако главный минус древесины в том, что она начинает гнить при длительном нахождении во влажных условиях. Потому лучше для создания каркаса применять кедр, ольху либо лиственницу. Для обустройства конструкции вам понадобятся брусья сечением 4*4 см. При проведении работ очень важно грамотно разметить места для установки конструкции, пропустив данный этап, вы добьетесь того, что каркас начнет уходить в сторону.

Для получения ровной конструкции сделайте разметку:

1. 1. Прочертите вертикальные линии от углов ванны (которые примыкают к стенам) к основанию, используя отвес.
2. 2. Отступите 3 см и сделайте вторую вертикальную линии, полностью параллельную первой.
3. 3. От свободного угла ванной проведите вертикальную прямую и в точке соприкосновения линии с основанием нарисуйте квадрат со сторонами 3 см.
4. 4. От внутреннего угла квадрата проводим горизонтальные линии до стенок ванны.

Это и будет тот периметр, по которому мы будем устанавливать деревянные брусья. Их крепим к основанию с помощью саморезов, после чего монтируем вертикальные стойки и закрепляем саморезами к стенам. На них устанавливаем горизонтальный деревянный брус и скрепляем с помощью уголка. От угловых стоек на расстоянии около 0,5 м нужно установить промежуточные доски. Чтобы добиться максимальной прочности, все стыки промажьте жидкими гвоздями.

• Металлический каркас

При изготовлении такого каркаса лучше пользоваться профилем ПН 27*28, который идеален для дальнейшей установки ГКЛ, панелей из пластика и МДФ. Если хотите сделать каркас, способный выдержать плитку, лучше воспользоваться металлическими профильными трубами, правда, в этом случае вы столкнетесь с необходимостью проведения сварочных работ. Разметку проводим аналогичным образом, как и для деревянной обрешетки. Нижнюю направляющую крепим к полу с помощью дюбелей, на них устанавливаем боковые стойки, закрепляя их к стенам.

Чтобы придать сооружению прочность, на середине высоты сделайте планку. Верхний профиль закрепляем на боковых опорах, а чтобы усилить верхнюю направляющую, сложите вместе два профиля и закрепите их вместе. Останется смонтировать вертикальные стойки на расстоянии в 30-40 см между собой. После установки каркаса свободное пространство между бортиком ванны и конструкцией промазываем монтажной пеной.

4

Что делать, если ванна нестандартной формы?

Самое важное тут – повторить в точности все изгибы конструкции. Для изготовления каркаса можно пользоваться оцинкованным металлическим профилем, а для обшивки – экструдированным пенополистиролом максимальной плотности. Прежде чем приступать к работам, стоит измерить длину ванны и отрезать профиль аналогичного размера, подрезая его через каждые 3 см.

В дальнейшем придерживайтесь следующей инструкции:

1. 1. Профиль приложите к бортику ванны и закрепите скотчем. Плавно сгибайте его по сделанным разрезам и продолжайте закреплять скотчем через небольшие расстояния. Для удержания формы также приклеивайте скотч по всей его длине.
2. 2. Аккуратно открепите профиль от ванны и зафиксируйте к полу, аккуратно отодвинув внутрь на толщину профиля. Если вы будете использовать плитку для создания экрана, то кроме толщины самого материала приплюсуйте еще около 5 мм на клей и шпаклевку.
3. 3. Отрежьте два отрезка профиля (ориентируясь на высоту ванны), прикрепите к стенам на саморезы. Разрежьте пенополистирол на отдельные панели шириной около 20 см и вставляйте каждую панель в профиль низким концом, а верхним под бортик ванны.

Внутреннюю часть тут же обрабатывайте монтажной пеной. Проведите установку всех панелей, не забыв оставить небольшое расстояние для люка. Его можно монтировать после того, как пена застынет. Останется тщательно зашпаклевать всю поверхность. После высыхания смеси можете декорировать экран плиткой, ГКЛ или другими материалами.

5

Делаем экран своими руками – пошаговые инструкции

Чтобы создать качественный экран, нужны определенные инструменты и материалы, которые позволят сделать работу быстро и качественно. Использующиеся в работе приспособления нужно подбирать, исходя из материала.

При работе с пластиком вам понадобятся:

• Бруски для подпорок.
• Жидкие гвозди.
• Профили с креплениями.
• Нужное количество пластиковых панелей.

Из инструментов не обойтись без степлера, перфоратора, ножа для резки, угольника. Перед тем, как приступить к работам, обязательно отмерьте линию разметки так, чтобы она полностью повторяла очертания ванны. После этого прикрепите профиль к покрытию, причем крепление нужно проводить от внутреннего края (там, где будете устанавливать пластиковые панели).

Применение жидких гвоздей обеспечит отсутствие повреждений как на самой ванне, так и на всех поверхностях. Панели также закрепляем к брускам на жидкие гвозди: снизу отрезок материала закрепляем по верхней части профиля, поскольку нам нужно дополнительно оставить свободное место для установки плинтуса. Важно понимать, что для установки последней панели нужно обладать сноровкой, постарайтесь совместить первую и последнюю деталь так, чтобы дополнительно не проводить обрезку.

Как смонтировать экран из плитки? Керамическая плитка – популярный материал для изготовления экрана, поскольку этот материал обладает не только внешней привлекательностью, но и надежностью, долговечностью. Радует и огромное разнообразие вариантов по расцветке и фактуре. Для монтажа такой конструкции приготовьте металлические уголки, гипсокартон, кафельную плитку, металлические профили. Тут все достаточно просто: после сборки каркаса из металла его нужно зашить листами ГКЛ, а уже сверху наносится плиточный клей и монтируется кафельная плитка.

Для установки экрана из листов ГКЛ понадобятся аналогичные инструменты, как и при работе с плиткой. После монтажа каркаса и листов гипоскартона просто нанесите сверху декоративную штукатурку, оклейте влагоотталкивающими обоями, например, из винила для декорирования лицевой стороны экрана.

6

Особенности обустройства экрана для угловых ванн

У угловой ванны нестандартная форма, при создании экрана вам придется немного повозиться, но зато потраченное время позволит наслаждаться результатом вашей работы в течение длительного времени.

Изогнутое изделие лучше всего делать из пластика, поскольку листы гипсокартона довольно сложно согнуть и тем более в таком виде установить на жесткий профиль.

Чтобы смонтировать каркас, установите на полу направляющие так, чтобы они повторяли форму ванны. К верхней панели с помощью жидких гвоздей прикрепляем деревянные бруски для закрепления верхней направляющей. Вырезается пластиковая панель нужного размера и аккуратно вставляется в направляющую панель – нижние стыки можно прикрыть плинтусом.

Не менее эффективно будет смотреться угловая ванна, сделанная из кирпичной кладки и украшенная мозаикой. После выполнения работ все имеющиеся на конструкции стыки стоит обязательно заделать влагостойким герметиком.

obustroen.ru

Экран под ванну своими руками из гипсокартона и плитки: пошаговые фото.

Во время ремонта в ванной комнате мы часто сталкиваемся с делемой: а как облагородить саму ванну? Точнее как сделать экран под ванну своими руками? Причём вопрос стоит только в том случае, если ванна у нас чугунная или металлическая. В случае с пластиковыми и акриловыми ваннами всё намного проще – к ним в комплекте идет уже готовый экран, поэтому проблем не возникает. А вот в первом случае голову приходится поломать.

Правильный выбор

Вариантов, как окультурить чугунную или металлическую ванну, на самом деле несколько, и выбор сделать иногда действительно сложно. Остановимся на основных вариантах.

Открытый тип ванной

Преимущества такого дизайна – простота и доступность пространства под самой ванной. Но в то же время тут существует множество подводных камней.

Покрасить саму ванну не составляет труда, но вот как облагородить сливной сифон, который будет просматриваться со всех сторон, это уже проблема. Конечно, сегодня в продаже есть красивые хромированные сифоны, но цены на них очень уж зашкаливают. Ещё одна проблема – ножки. В комплекте к ванной они идут не совсем эстетичного вида, поэтому их необходимо закрывать. Фальшнакладки кованные очень дорогие, да и найти их иногда проблематично. Ко всему этому добавьте расходы по укладке плитки под ванной и можно придти к выводу, что это не очень дешёвый вариант, хоть и простой.

Закрытый тип ванной

Существуют в продаже готовые экраны под ванную, но выполнены они из обычных пластиковых панелей, ну и вид у них, сами понимаете, никакой. Да и рассыпаются они очень быстро. Если у вас ванна не стандартной формы, можно сделать экран для ванной из пластиковых панелей и своими руками конечно.

Вариант из гипсокартона и плитки, на фоне этого, выглядит предпочтительнее.

Да, он смотрится массивно, но зато у него есть ряд преимуществ. Это простота, практичность и надёжность. Согласитесь, это совсем немаловажно.

Поэтому сегодня остановимся на изготовлении именно такого варианта экрана под ванную.

Изготовление каркаса

Каркас для монтажа гипсокартона делаем только из металлических профилей, так как это влажное помещение и дерево боится воды.

Разметить расположение профиля необходимо так, чтобы в дальнейшем плитка ложилась как продолжение самой ванны. Тут необходимо учесть толщину ГКЛ, плиточного клея и керамической плитки.

Горизонтальные и вертикальные направляющие из профиля UD крепим к полу и стенам с помощью дюбелей.

А верхний профиль фиксируем враспор на направляющих из профиля UD. Между собой профиля соединяем шурупами по металлу. Внизу оставляем нишу для ног.

При желании можно использовать стандартный ревизионный люк под плитку, который необходимо установить на этапе устройства каркаса из металлопрофиля. Каркас должен быть жёстким и не иметь люфта.

Крепление ГКЛ

Для экрана важно использовать влагостойкий гипсокартон (не забываем про влажное помещение).

Листы крепим к профилям при помощи саморезов с интервалом в 25 см. Шляпки немного утапливаем, чтобы они не мешали при укладке плитки. Аккуратно вырезаем отверстие для ног и для обслуживания сифона.

Всё, подготовка закончилась, осталось навести красоту.

Облицовка плиткой экрана под ванной

Перед укладкой плитки гипсокартон необходимо обработать грунтовкой. Плитку начинаем укладывать снизу. Клей наносим на сам кафель и на гипсокартон. Важно совместить горизонтальные швы с ранее уложенной плиткой на стенах. Все наружные углы у плитки зарезаем под 45 градусов, так будет значительно красивее (подробнее о том, как сделать красивый внешний угол укладывая плитку).

После полного высыхания затираем швы фугой и наш экран готов.

Несколько слов необходимо сказать о ревизионном лючке, в виде сьёмной плитки. Он монтируется на специальные магниты и швы не фугуются, а заливаются санитарным силиконом, который после полного застывания необходимо прорезать острым лезвием.

Заключение

Итак, простота в исполнении, позволяет сделать экран под ванну своими руками, без лишних финансовых и трудозатрат. Удачи в ваших начинаниях.

rems-info.ru
