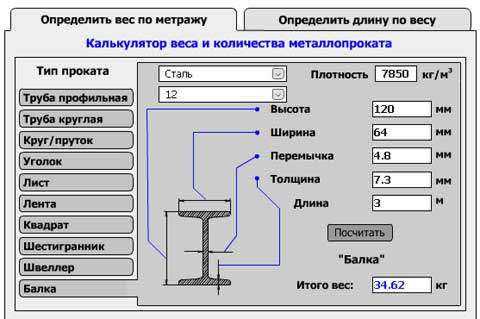

Рассчитываем вес балки, применяя онлайн калькулятор

Скачать калькулятор балки онлайн и бесплатно получить код можно на этой странице

Балка как металлический профиль

Этот вид металлопроката можно отнести к специальному, особому виду прокатных изделий, который используется для изготовления металлоконструкций, которые будут соответствовать всем необходимым техническим требованиям при эксплуатации.

Балка изготавливается из специальной стали, углеродистой или низколегированной. Способ её изготовления – при помощи литья в формы, прокат заготовки горячим или холодным способом.

Её профиль считается сложным, поэтому при её изготовлении затрачивается времени гораздо больше, чем при изготовлении, например, уголка.

Так как балка выполняет очень важную задачу, становясь основой или скелетом для будущего сооружения, к ней предъявляются особые требования, которые зависят от качества изготовления балки.

Виды балок, которые выпускаются из металлопроката

На самом деле существует несколько видов балок, но наиболее востребованными считаются: профиль в буквы «Т», называемый тавровым и профиль в виде буквы «Н» или соединёнными буквами «Т», то есть двутавровыми.

Выбирая тот или другой профиль балки, нужно просчитать наибольшую нагрузку, которую она сможет нести. Для этого используют расчеты, которые есть в формулах по сопромату. Можно использовать онлайн – калькулятор для расчета, который имеется на сайте.

В основном этот вид проката испытывает нагрузку на изгиб и нагрузку на ось. Но не нужно забывать, что при таком виде нагрузок появляется крутящийся момент, который также нужно учитывать при выборе профиля.

По данным расчета выбирают форму сечения, его размеры и материал, из которого изготовлен прокат. Площадь сечения является основным критерием расчета.

По форме сечения они бывают следующие:

1. Обычные тавровые балки и двухскатные, которые используются между опорами, имеющими среднее расстояние друг от друга.
2. Двутавровая балка, которая используется между опорами с максимально длинным расстоянием, имеет повышенную стойкость на изгиб.
3. Балка с сечением в виде прямоугольника, которая используется между опорами с небольшим расстоянием друг от друга. Также применяется в случае, когда крутящийся момент на опору будет увеличен.
4. Балка с сечением в виде буквы «Г», применяется для фасадов, применение не столь частое.

В свою очередь, двутавровые балки также имеют свои разновидности:

• Двутавр, который имеет угол наклона граней полок 6 – 12 градусов. Изготавливается согласно ГОСТа 8239-89.
• Двутавр с параллельными гранями полок. Он изготавливается согласно ГОСТа 26020-83 и СТО АСЧМ-20-93.
• Двутавр специальный, который изготавливается по ГОСТу 19425-74 и делится, в свою очередь на тип «М» с углом наклоном граней до 12 градусов и тип «С» с углом наклона граней до 16 градусов.
• Тавр изготавливается согласно ТУ 14-2-685-86.

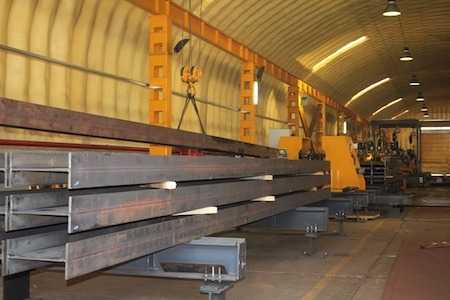

Двутавровая балка, общий вид

Промышленность также впускает составные балки, которые изготавливаются на предприятии сварным способом или при помощи болтов.

Также этот прокат разделяется по ассортименту для удобства выбора со склада:

• Б – стандартный вид балок;
• Ш— широкополочный вид балок;
• К— балки колонные двутавровые специальные.

Нормативы по которым выпускается прокат

Выпуск каждого вида проката строго регламентируется государственным стандартом, в котором указаны и размеры проката – величина углов, ширина полок, наклон граней и все размеры, которые входят в площадь поперечного сечения, а также длина проката. Кроме этого регламентируется материал, из которого он изготовлен, а также его технические характеристики.

Общие технические условия для металлопроката оговорены в ГОСТе 27772-88.

По горячекатаному двутавру из стали нужно руководствоваться ГОСТ 8239-89, который разработан для горячекатаных стальных профилей, имеющих уклон внутренних граней полок.

Сечение горячекатаной балки по ГОСТ 8239-89

Согласно ГОСТа:

• h — высота двутавра,
• b – ширина полки,
• s – толщина стенки,
• t – средняя толщина полки,
• R – радиус внутреннего закругления,
• r- радиус закругления полки.

В этом же документе отражены и пределы отклонений при изготовлении профиля.

На основании этого и ряда других ГОСТов был принят ГОСТ 5350-2005, который регламентирует технические условия для проката из стали углеродистой, в том числе и на прокат балки двутавровой, как стандартной, так и специального назначения. Механические свойства стали должны соответствовать таким параметрам, как временное сопротивление, предел текучести, ударной вязкости и другим параметрам, которые указаны в этом ГОСТе.

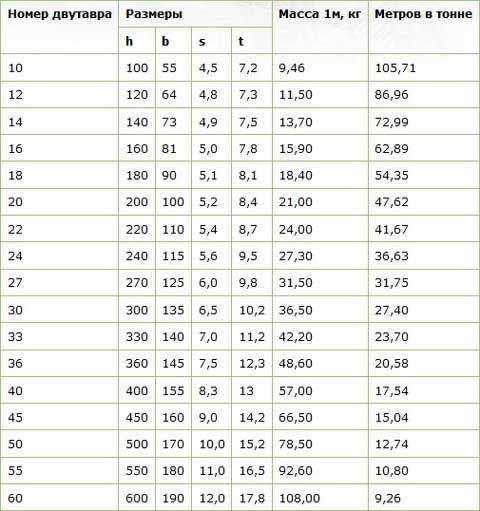

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 10	100	55	4.5	7.2	9.46	105.71
Балка 12	120	64	4.8	7.3	11.5	86.96
Балка 14	140	73	4.9	7.5	13.7	72.99
Балка 16	160	81	5	7.8	15.9	62.89
Балка 18	180	90	5.1	8.1	18.4	54.35
Балка 20	200	100	5.2	8.4	21	47.62
Балка 22	220	110	5.4	8.7	24	41.67
Балка 24	240	115	5.6	9.5	27.3	36.63
Балка 27	270	125	6	9.8	31.5	31.75
Балка 30	300	135	6.5	10.2	36.5	27.4
Балка 33	330	140	7	11.2	42.2	23.7
Балка 36	360	145	7.5	12.3	48.6	20.58
Балка 40	400	155	8.3	13	57	17.54
Балка 45	450	160	9	14.2	66.5	15.04
Балка 50	500	170	10	15.2	78.5	12.74
Балка 55	550	180	11	16.5	92.6	10.8
Балка 60	600	190	12	17.8	108	9.26

ГОСТ 19425-74, в котором указаны параметры для выпуска специальных балок «М» и»С». Серия «М» применяется для подвесных путей, а серия «С» для оборудования шахтных проходов, причем по точности они могут изготовляться как высокой точности – маркируются буквой «А» и обычной точности- маркируются буквой «В».

Балка двутавровая по ГОСТ 19425-74. Профили и вес

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 14С	140	80	5.5	9.1	16.9	59.17
Балка 20С	200	100	7	11.4	27.9	35.84
Балка 20Са	200	102	9	11.4	31.1	32.15
Балка 22С	220	110	7.5	12.3	33.1	30.21
Балка 27С	270	122	8.5	13.7	42.8	23.36
Балка 27Са	270	124	10.5	13.7	47	21.28
Балка 36С	360	140	14	15.8	71.3	14.03
Балка 18М	180	90	7	12	25.8	38.76
Балка 24М	240	110	8.2	14	38.3	26.11
Балка З0М	300	130	9	15	50.2	19.92
Балка 36М	360	130	9.5	16	57.9	17.27
Балка 45М	450	150	10.5	18	77.6	12.89

Балки с параллельными гранями полок имеют свой ГОСТ 26020-83

По обозначению: h — высота двутавра, b – ширина полки двутавра, s – толщина основной стенки, t – толщина полки, r – радиус сопряжения.



Двутавры стальные горячекатаные с параллельными гранями полок по ГОСТ 26020-83

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
			Нормальные двутавры
Балка 10Б1	100	55	4.1		8.1	123.46
Балка 12Б1	117.6	64	3.8		8.7	114.94
Балка 12Б2	120	64	4.4		10.4	96.15
Балка 14Б1	137.4	73	3.8		10.5	95.24
Балка 14Б2	140	73	4.7		12.9	77.52
Балка 16Б1	157	82	4		12.7	78.74
Балка 16Б2	160	82	5		15.8	63.29
Балка 18Б1	177	91	4.3		15.4	64.94
Балка 18Б2	180	91	5.3		18.8	53.19
Балка 20Б1	200	100	5.6		22.4	44.64
Балка 23Б1	230	110	5.6		25.8	38.76
Балка 26Б1	258	120	5.8		28	35.71
Балка 26Б2	261	120	6		31.2	32.05
Балка 30Б1	296	140	5.8		32.9	30.4
Балка 30Б2	299	140	6		36.6	27.32
Балка 35Б1	346	155	6.2		38.9	25.71
Балка 35Б2	349	155	6.5		43.3	23.09
Балка 40Б1	392	165	7		48.1	20.79
Балка 40Б2	396	165	7.5		54.7	18.28
Балка 45Б1	443	180	7.8		59.8	16.72
Балка 45Б2	447	180	8.4		67.5	14.81
Балка 50Б1	492	200	8.8		73	13.7
Балка 50Б2	496	200	9.2		80.7	12.39
Балка 55Б1	543	220	9.5		89	11.24
Балка 55Б2	547	220	10		97.9	10.21
Балка 60Б1	593	230	10.5		106.2	9.42
Балка 60Б2	597	230	11		115.6	8.65
Балка 70Б1	691	260	12		129.3	7.73
Балка 70Б2	697	260	12.5		144.2	6.93
Балка 80Б1	791	280	13.5		159.5	6.27
Балка 80Б2	798	280	14		177.9	5.62
Балка 90Б1	893	300	15		194	5.15
Балка 90Б2	900	300	15.5		213.8	4.68
Балка 100Б1	990	320	16		230.6	4.34
Балка 100Б2	998	320	17		258.2	3.87
Балка 100Б3	1006	320	18		285.7	3.5
Балка 100Б4	1013	320	19.5		314.5	3.18
			Широкополочные двутавры
Балка 20Ш1	193	150	6		30.6	32.68
Балка 23Ш1	226	155	6.5		36.2	27.62
Балка 26Ш1	251	180	7		42.7	23.42
Балка 26Ш2	255	180	7.5		49.2	20.33
Балка 30Ш1	291	200	8		53.6	18.66
Балка 30Ш2	295	200	8.5		61	16.39
Балка 30Ш3	299	200	9		68.3	14.64
Балка 35Ш1	338	250	9.5		75.1	13.32
Балка 35Ш2	341	250	10		82.2	12.17
Балка 35Ш3	345	250	10.5		91.3	10.95
Балка 40Ш1	388	300	9.5		96.1	10.41
Балка 40Ш2	392	300	11.5		111.1	9
Балка 40Ш3	396	300	12.5		123.4	8.1
Балка 50Ш1	484	300	11		114.4	8.74
Балка 50Ш2	489	300	14.5		138.7	7.21
Балка 50Ш3	495	300	15.5		156.4	6.39
Балка 50Ш4	501	300	16.5		174.1	5.74
Балка 60Ш1	580	320	12		142.1	7.04
Балка 60Ш2	587	320	16		176.9	5.65
Балка 60Ш3	596	320	18		205.5	4.87
Балка 60Ш4	603	320	20		234.2	4.27
Балка 70Ш1	683	320	13.5		169.9	5.89
Балка 70Ш2	691	320	15		197.6	5.06
Балка 70Ш3	700	320	18		235.4	4.25
Балка 70Ш4	708	320	20.5		268.1	3.73
Балка 70Ш5	718	320	23		305.9	3.27
			Колонные двутавры
Балка 20К1	195	200	6.5		41.5	24.1
Балка 20К2	198	200	7		46.9	21.32
Балка 23К1	227	240	7		52.2	19.16
Балка 23К2	230	240	8		59.5	16.81
Балка 26K1	255	260	8		65.2	15.34
Балка 26K2	258	260	9		73.2	13.66
Балка 26K3	262	260	10		83.1	12.03
Балка 30К1	296	300	9		84.8	11.79
Балка 30К2	304	300	10		96.3	10.38
Балка 30К3	300	300	11.5		108.9	9.18
Балка 35К1	343	350	10		109.7	9.12
Балка 35К2	348	350	11		125.9	7.94
Балка 35К3	353	350	13		144.5	6.92
Балка 40К1	393	400	11		138	7.25
Балка 40К2	400	400	13		165.6	6.04
Балка 40К3	409	400	16		202.3	4.94
Балка 40К4	419	400	19		242.2	4.13
Балка 40К5	431	400	23		291.2	3.43
			Двутавры дополнительной серии (Д)
Балка 24ДБ1	239	115		5.5	27.8	35.97
Балка 27ДБ1	269	125		6	31.9	31.35
Балка 36ДБ1	360	145		7.2	49.1	20.37
Балка 35ДБ1	349	127		5.8	33.6	29.76
Балка 40ДБ1	399	139		6.2	39.7	25.19
Балка 45ДБ1	450	152		7.4	52.6	19.01
Балка 45ДБ2	450	180		7.6	65	15.38
Балка 30ДШ1	300.6	201.9		9.4	72.7	13.76
Балка 40ДШ1	397.6	302		11.5	124	8.06
Балка 50ДШ1	496.2	303.8		14.2	155	6.45

Если на двутавр существуют ГОСТ ы, то изготовление тавровой балки осуществляется по ТУ 14-2-685-86

Обозначение здесь такое же, как и у двутавровой балки.

Тавры колонные и Тавры ШТ по ТУ 14-2-685-86 имеют следующие размеры

Тавры ШТ по ТУ 14-2-685-86. Наименование профиля, вес.

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 13ШТ1	122	180	7	10	21.1	47.39
Балка 13ШТ2	124	180	7.5	12	24.4	40.98
Балка 15ШТ1	142	200	8	11	26.6	37.59
Балка 15ШТ2	144	200	8.5	13	30.2	33.11
Балка 15ШТ3	146	200	9	15	33.9	29.5
Балка 17,5ШТ1	165.5	250	9.5	12.5	37.3	26.81
Балка 17,5ШТ2	167	250	10	14	40.8	24.51
Балка 17,5ШТ3	169	250	10.5	16	45.4	22.03
Балка 20ШТ1	190.5	300	9.5	14	47.8	20.92
Балка 20ШТ2	192.5	300	11.5	16	55.2	18.12
Балка 20ШТ3	194.5	300	12.5	18	61.3	16.31
Балка 25ШТ1	238.5	300	11	15	56.9	17.57
Балка 25ШТ2	241	300	14.5	17.5	68.9	14.51
Балка 25ШТ3	244	300	15.5	20.5	77.7	12.87
Балка 25ШТ4	247	300	16.5	23.5	86.6	11.55
Балка 30ШТ1	286.5	320	12	17	70.7	14.14
Балка 30ШТ2	290	320	16	20.5	80	12.5
Балка 30ШТ3	294	320	18	24.5	102.3	9.78
Балка 30ШТ4	298	320	20	28.5	116.5	8.58

Тавры колонные по ТУ 14-2-685-86. Название профиля и вес

Наименование профиля двутавра	Высота (h), мм	Ширина полки (b), мм	Толщина стенки (s), мм	Средняя толщина полки (t), мм	Масса 1 м балки, кг	Метров балки в тонне
Балка 10KT1	94	200	6.5	10	20.6	48.54
Балка 10KT2	95.5	200	7	11.5	23.2	43.1
Балка 11,5KT1	110	240	7	10.5	25.9	38.61
Балка 11,5KT2	111.5	240	8	12	29.5	33.9
Балка 13KT1	124	260	8	12	32.4	30.86
Балка 13KT2	125.5	260	9	13.5	36.3	27.55
Балка 13KT3	127.5	260	10	15.5	41.3	24.21
Балка 15KT1	144.5	300	9	13.5	42.1	23.75
Балка 15KT2	146.5	300	10	15.5	47.9	20.88
Балка 15KT3	148.5	300	11	17.5	54.1	18.48
Балка 17,5KT1	168	350	10	15	54.6	18.32
Балка 17,5KT2	170.5	350	11	17.5	62.6	15.97
Балка 20KT1	193	400	11	16.5	68.7	14.56
Балка 20KT2	196.5	400	13	20	82.4	12.14

Применение балок в промышленности

Балка, как наиболее мощный металлопрокат, используется в различных областях. В строительстве она выступает как основа перекрытий, перераспределяя нагрузку с перекрытия на несущие конструкции и далее на фундамент. Из неё строится основа здания, которую затем обшивают другими элементами.

Тавровая балка выдерживает меньшую нагрузку, но она также очень востребована. Балки и двойная и одинарная необходима при строительстве мостов, тоннелей, складов, ну и естественно, при строительстве зданий, как жилых, так и промышленных.

Специальные балки с повышенной прочностью используют в качестве монорельса для подъемного оборудования и для строительства туннелей шахт, при строительстве метро и тому подобных ответственных сооружений.

Одно из хороших качеств горячекатаных балок можно назвать то, что они менее подвержены коррозии по сравнению с холоднокатаными.

Балка может быть изготовлена из алюминиевого сплава, в тех случаях, когда нужна лёгкость конструкции. При этом прочность её достаточно высокая.

Поставщики металлопроката

В России есть много металлургических заводов, около 60, но балки выпускают только некоторые из них.

Например, выпускает балку Алапаевский металлургический завод в числе остальных прокатных изделий, Магнитогорский металлургический комбинат выпускает балку горячекатаную, Белорецкий металлургический комбинат, Челябинский металлургический комбинат, Петровск – Забайкальский завод, Оскольский электрометаллургический завод, Омутнинский металлургический комбинат. Другие предприятия выпускают этот прокат при наличии соответствующего заказа, конечно заказ должен быть большим. Так как балка это продукция со специфическими свойствами, её иногда закупают за рубежом.

Заказ балки можно сделать как на предприятии, так и у металлотрейдеров, поставляющих металлопрокат, в Москве их есть много. Желательно работать с крупными организациями, у которых высокий рейтинг.

Для заказа продукции нужно высчитать вес балки. По приведенным здесь размерам выбираете вес одного погонного метра балки нужно вам профиля. Потом вес 1 метра погонного умножаем на длину проката, то есть балки. Для простоты расчета предлагаем использовать наш онлайн калькулятор веса, пользоваться которым очень просто и надёжно. Результат получаете мгновенно.

themechanic.ru

Расчет несущей способности балок, вес двутавровой балки

Несущая способность однопролетной металлической балки при равномерно распределенной нагрузке и шарнирном закреплении на опорах

1. Например, мы в качестве балок ддя перекрытия помещения размерами 4 на 6 метров использовали 4 профильных трубы сечением 100х100 мм с толщиной стенки 5 мм. Тогда длина пролета балки составит l = 4 м, а шаг балок 6/5 = 1.2 м. Согласно сортаменту для квадратных профильных труб момент сопротивления такой металлической балки составит Wz = 54.19 см3.

2. Расчетное сопротивление стали следует уточнять у производителя, ну а если оно точно не известно, то можно принимать наименьшее из возможных, т.е. R = 2000 кг/см2.

Калькулятор балок – расчет для разнотипных конструкций

Тогда максимальный изгибающий момент, который может выдержать такая балка:

M = WzR = 54.19·2000 = 108380 кгсм или 1083.8 кгм.

4. При пролете 4 м максимальная распределенная нагрузка на погонный метр составляет:

q = 8M/l2 = 8·1083.8/42 = 541.9 кг/м.

5. При шаге балок 1.2 м (расстоянии между осями балок) максимальная плоская равномерно распределенная нагрузка на квадратный метр составит:

q = 541.9/1.2 = 451.6 кг/м2 (сюда входит и вес балок).

Вот и весь расчет.

Несущая способность однопролетной металлической балки при действии сосредоточенных нагрузок и шарнирном закреплении на опорах

Если на металлические балки перекрытия сверху уложены сначала лаги, а потом уже делается перекрытие по лагам, то на такие металлические балки будет действовать не одна равномерно распределенная нагрузка, а несколько сосредоточенных. Впрочем перевести сосредоточенные нагрузки в эквивалентную равномерно распределенную совсем не сложно — достаточно просто разделить значение равномерно распределенной нагрузки, которую мы уже определили, на коэффициент перехода.

Например, если мы по металлическим балкам уложили лаги через каждые 0.5 метра, то есть всего 4/0.5 +1 = 9 лаг — сосредоточенных нагрузок. При этом крайние лаги можно вообще в расчет не брать и тогда количество сосредоточенных сил будет = 7, а коэффициент перехода от сосредоточенных нагрузок к эквивалентной равномерно распределенной составит γ = 1.142.

Тогда максимальная равномерно распределенная нагрузка, которую может выдержать данная металлическая балка, составит:

q = 451.6/1.142 = 395.4 кг/м2

Конечно же металлические балки могут быть и многопролетными или иметь жесткое закрепление на одной или двух опорах, т.е. быть статически неопределимыми. В таких случаях изменится только формула определения максимального изгибающего момента (см. расчетные схемы для статически неопределимых балок), но весь алгоритм расчета останется таким же.

Вес двутавровой балки – важный фактор несущей способности

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

• увеличивает ширину пролетов зданий;
• значительно, примерно на 35%, уменьшить массу несущих конструкций;
• существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

• необходимость применять при создании ребер жесткости дополнительную арматуру;
• достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

• уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
• помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

• длина,
• метод закрепления,
• форма,
• площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра. Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы.

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

2.4. Общий порядок расчета балки

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 Ry, то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.

Расчет стальной прокатной балки.

Стр 1 из 2Следующая ⇒

Исходные данные:

Тип балочной клетки – упрощенный.

Шаг главной балки=1,4м.

Пролет главной балкиl=6,8м.

Тип конструкции перекрытия А.

Нормативная пролетная нагрузка

Допустимый прогиб

Требуется произвести расчет главной балки прокатного двутаврого сечения

по первой и второй группе предельных состояний.

Как правильно произвести расчеты металлической балки?

Выполнить эскиз сечения

балки и узел опирания.

Общие исходные данные для решения задачи.

1. Коэффициент условия работы =0.9

2. Коэффициент надежности по назначению здания =0.95

3. Материал: сталь, марки ВСт3nс6-2

4. Модуль упругости прокатной стали Е=2.06*105Мпа

Решение

1.Составляеться конструктивная и расчетная схема балки.

2. Подсчет нагрузок на балку. Определение силовых факторов. Грузовая

площадь приходящаяся на один метр длины балки.

Сбор нагрузок на 1 м длины балки

Вид нагрузки	Подсчет	Нормативная нагрузка, Па	Коэффициент надежности по нагрузкам	Расчетная нагрузка
Постоянные (от перекрытия) 1. От паркета дубового	1,4	190,4	1,2	228,48
2. От мастики битумной	1,4	44,1	1,2	52,92
3. От цементно-песчаной стяжки	1,4		1,3
4. От звукоизоляции	1,4	79,8	1,2	95,76
4. От ж/б плиты	1,4	1,1
5. Собственный вес двутавра балки (I 45)		1,05	698,25
Итого постоянные		7139,3		7963,41
Временные Полезная на перекрытие	=5000*1,4=	1,2
Полная		14139,3		16363,41

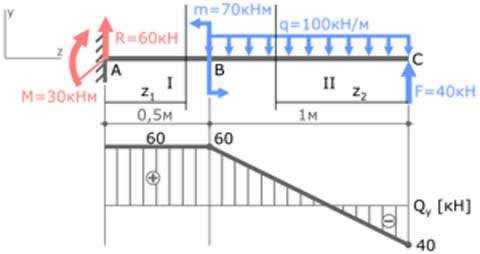

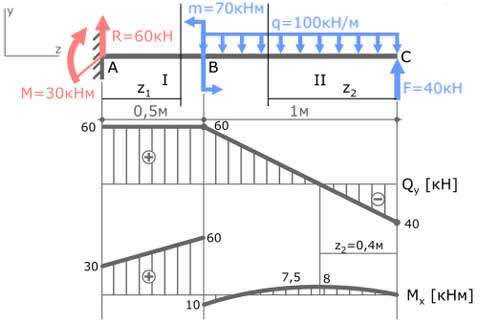

Определение силовых факторов:

а) расчетный изгибающий момент и поперечная сила от расчетных нагрузок

б) расчетный изгибающий момент и поперечная сила от нормативных нагрузок

3.Марка стали: сталь ВСт3пс6-2

4. Требуемый момент сопротивления балки:

5. Принимаем двутавр №30.

h=300мм – высота сечения

— момент сопротивления сечения

— момент инерции сечения

Масса 1 м длины двутавра 36,5к

6. Проверяется достаточность высоты подобранного двутавра

Условиевыполняется.

7. Масса 1м длинны подобранного двутавра и масса 1м длины предварительно

принятого не совпадают, требуется пересчет.

Сбор нагрузок на 1 м длины балки

Вид нагрузки	Подсчет	Нормативная нагрузка, Па	Коэффициент надежности по нагрузкам	Расчетная нагрузка
Постоянные (от перекрытия) 2. От паркета дубового	1,4	190,4	1,2	228,48
2. От мастики битумной	1,4	44,1	1,2	52,92
3. От цементно-песчаной стяжки	1,4		1,3
4. От звукоизоляции	1,4	79,8	1,2	95,76
4. От ж/б плиты	1,4	1,1
5. Собственный вес двутавра балки (I 30)		1,05	383,25
Итого постоянные		6839,3		7648,41
Временные Полезная на перекрытие	=5000*1,4=	1,2
Полная		13839,3		16048,41

Определение силовых факторов:

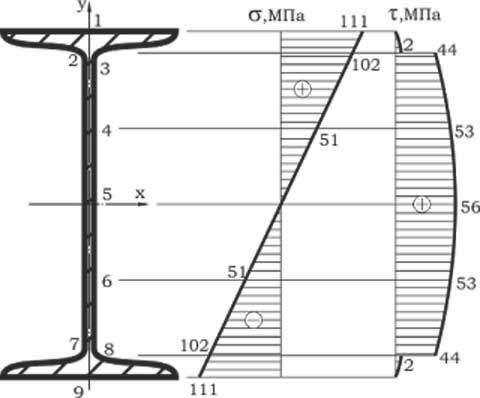

8. Проверка прочности подобранного двутавра:

Условие выполняется.

9.Проверка жесткости подобранного двутавра

Предполагаемый абсолютный прогиб проектируемой балки

Условие выполняется.

12Следующая ⇒

astgift.ru

Калькулятор веса балки двутавровой балки — Портал о стройке

Главная Балка двутавровая вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Балки стальные СТО АСЧМ 20-93
20Б1	21,3	46,95
25Б1	25,7	38,91
25Б2	29,6	33,78
30Б1	32	31,25
30Б2	46,78	21,38
35Б1	41,4	24,15
35Б2	49,6	20,16
40Б1	56,6	17,67
40Б2	66	15,15
45Б1	66,2	15,11
45Б2	76	13,16
50Б1	72,5	13,79
50Б2	79,5	12,58
55Б1	89	11,24
55Б2	97,9	10,21
60Б1	94,6	10,57
60Б2	105,531	9,48
20Ш1	30,6	32,68
25Ш1	44,1	22,68
30Ш1	56,8	17,61
30Ш2	68,6	14,58
35Ш1	65,3	15,31
35Ш2	79,7	12,55
40Ш1	88,6	11,29
50Ш1	114,2	8,76
20К1	41,4	24,15
20К2	49,9	20,04
25К1	62,6	15,97
25К2	72,4	13,81
30К1	87	11,49
30К2	94	10,64
35К1	109,1	9,17
35К2	136,5	7,33
40К1	146,6	6,82
40К2	171,7	5,82



Балка двутавровая ГОСТ вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Двутавры стальные горячекатаные
10	9,46	105,71
12	11,5	86,96
14	13,7	72,99
16	15,9	62,89
18	18,4	54,35
20	21	47,62
22	24	41,67
27	31,5	31,75
30	36,5	27,4
36	48,6	20,58
40	57	17,54
45	66,5	15,04
50	78,5	12,74
55	92,6	10,8
60	108	9,26



 Балки двутавровые специальные вес погонного метра

Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Балки двутавровые стальные специальные
14С	16,9	59,17
20С	27,9	35,84
27С	42,8	23,36
36С	71,3	14,02
18М	25,8	38,75
24М	38,3	26,1
30М	50,2	19,92
36М	57,9	17,27
45М	77,6	12,88





 Балка двутавровая вес погонного метра



Балка двутавровая марка стали ст3	вес метра погонного (кг)	метров в тонне (м)
Двутавры стальные с параллельными гранями полок
10Б1	8,1	123,46
12Б1	8,7	114,94
12Б2	10,4	96,15
14Б1	10,5	95,23
14Б2	12,9	77,51
16Б1	12,7	78,7
16Б2	15,8	63,29
18Б1	15,4	64,93
18Б2	23,95	41,75
20Б1	22,4	44,64
23Б1	25,8	38,76
26Б1	28	35,71
26Б2	31,2	32,05
30Б1	32,9	30,39
30Б2	36,6	27,32
35Б1	38,9	25,7
35Б2	43,3	23,09
40Б1	48,1	20,79
40Б2	54,7	18,28
45Б1	59,8	16,72
45Б2	67,5	14,81
50Б1	73	13,7
50Б2	80,7	12,39
55Б1	89	11,23
55Б2	97,9	10,21
60Б1	106,2	9,42
60Б2	115,6	8,65

  Source: xn----8sbasxdgadc0aamofuj.xn--p1ai

Читайте также

stroyka.ahuman.ru

Расчет веса балки двутавровой

Расчет веса балки двутавровой   Параметры балки специальной (ГОСТ 19425-74) Номер двутавра Размеры Масса 1м, кг Метров в тонне h b s t 14C  140 80 5,5 9,1 16,9 59,17 20C  200 100 7,0 11,4 27,9 35,84 20Ca 200 102 9,0 11,4 31,1 32,15 22C  220 110 7,5 12,3 33,1 30,21 27C  270 122 8,5 13,7 42,8 23,36 27Ca 270 124 10,5 13,7 47,0 21,28 36C  360 140 14,0 15,8 71,3 14,03 18M  180 90 7,0 12,0 25,8 38,76 24M  240 110 8,2 14,0 38,3 26,11 30M  300 130 9,0 15,0 50,2 19,92 36M  360 130 9,5 16,0 57,9 17,27 45M  450 150 10,5 18,0 77,6 12,89 Двутавры с параллельными гранями полок Номер двутавра Размеры Масса 1м, кг Метров в тонне h b s t Нормальные 20Б1 200 100 5,5 8,0 21,3 46,9 25Б1 248 124 5,0 8,0 25,7 38,9 25Б2 250 125 6,0 9,0 29,6 33,8 30Б1 298 149 5,5 8,0 32,0 31,3 30Б2 300 150 6,5 9,0 36,7 27,2 35Б1 346 174 6,0 9,0 41,4 24,2 35Б2 350 175 7,0 11,0 49,6 20,2 40Б1 396 199 7,0 11,0 56,6 17,7 40Б2 400 200 8,0 13,0 66,0 15,2 45Б1 446 199 8,0 12,0 66,2 15,1 45Б2 450 200 9,0 14,0 76,0 13,2 50Б1 492 199 8,8 12,0 72,5 13,8 50Б2 469 199 9,0 14,0 79,5 12,6 55Б1 543 220 9,5 13,5 89,0 11,2 55Б2 547 220 10,0 15,5 97,9 10,2 60Б1 596 199 10,0 15,0 94,6 10,6 60Б2 600 200 110 17,0 105,5 9,5 Широкополочные 20Ш1 194 150 6,0 9,0 30,6 32,7 25Ш1 244 175 7,0 11,0 44,1 22,7 30Ш1 294 200 8,0 12,0 56,8 17,6 30Ш2 300 201 9,0 15,0 68,6 14,6 35Ш1 334 249 11,0 20,0 65,3 15,3 35Ш2 340 250 9,0 14,0 79,7 12,5 40Ш1 383 299 9,5 12,5 88,6 11,3 40Ш2 390 300 10,0 16,0 106,7 9,4 45Ш1 440 300 11,0 18,0 123,5 8,1 50Ш1 482 300 11,0 15,0 114,2 8,8 50Ш2 487 300 14,5 17,5 138,4 7,2 50Ш3 493 300 15,5 20,5 156,1 6,4 50Ш4 499 300 16,5 23,5 173,4 5,8 Колонные 20K1 196 199 6.5 10.0 41.4 24.2 20K2 200 200 8.0 12.0 49.9 20.0 25K1 246 249 8.0 12.0 62.6 16.0 25K2 250 250 9.0 14.0 72.4 13.8 25K3 253 251 10.0 15.5 80.2 12.5 30K1 298 299 9.0 14.0 87.0 11.5 30K2 300 300 10.0 15.0 94.0 10.6 30K3 300 305 15.0 15.0 105.8 9.5 30K4 304 301 11.0 17.0 105.8 9.5 35K1 342 348 10.0 15.0 109.1 9.2 35K2 350 350 12.0 19.0 136.5 7.3 40K1 394 398 11.0 18.0 146.6 6.8 40K2 400 400 13.0 21.0 171.7 5.8 40K3 406 403 16.0 24.0 200.1 5.0 40K4 414 405 18.0 28.0 231.9 4.3 40K5 429 400 23.0 35.5 290.8 3.4 Двутавры с параллельными гранями полок нестандартных размеров Номер двутавра Размеры Масса 1м, кг Метров в тонне h b s t Узкополочные 31У3А 309 102 6,0 8,9 28,5 35,1 31У4А 313 102 6,6 10,8 32,9 30,4 36У1А 349 127 5,8 8,5 32,9 30,4 36У2А 353 128 6,5 10,7 39,2 25,5 41У1А 399 140 6,4 8,8 39,5 25,3 41У2А 403 140 7,0 11,2 46,5 21,5 46У3А 459 154 9,1 15,4 68,8 14,5 61У1А 599 178 10 12,8 82,7 12,1 61У2А 603 179 10,9 15,0 93,1 10,7 Нормальные 31Б1А 310 165 5,8 9,7 38,9 25,7 31Б2А 313 166 6,6 11,2 44,8 22,3 31Б3А 317 167 7,6 13,2 52,5 19,0 36Б1А 352 171 6,9 9,8 45,1 22,2 36Б2А 355 171 7,2 11,6 50,7 19,7 36Б3А 358 172 7,9 13,1 56,8 17,6 41Б1А 403 177 7,5 10,9 53,7 18,6 41Б2А 407 178 7,7 12,8 59,8 16,7 46Б1А 457 190 9,0 14,5 74,5 13,4 46Б2А 460 191 9,9 16,0 82,2 12,2 61Б1А 603 228 10,5 14,9 102,5 9,8 61Б2А 608 228 11,2 17,3 114,3 8,7 Среднеполочные 20Д1А 207 133 5,8 8,4 26,7 37,5 20Д2А 210 134 6,4 10,0 31,5 31,7 25Д2А 258 146 6,1 9,1 32,9 30,4 25Д3А 262 147 6,6 11,0 38,8 25,8 Колонные 12KC 125 125 6.5 10.0 23.8 42.0 15K1C 150 150 7.0 10.0 31.5 31.7 15K1A 152 152 5.8 6.6 22.6 44.2 15K2A 157 153 6.6 9.3 30.1 33.2 15K3A 162 154 8.1 11.6 37.4 26.7 20K2A 203 203 7.2 11.0 46.0 21.7 20K3A 206 204 7.9 12.6 52.2 19.2 20K4A 210 205 9.1 14.2 59.3 16.9 20K5A 216 206 10.2 17.4 71.5 14.0 20K4C 200 204 12.0 12.0 56.2 17.8 25K1AC 246 256 10.5 10.7 63.5 15.7 25K4C 244 252 11.0 11.0 64.4 15.5 30K3C 294 302 12.0 12.0 84.5 11.8 31K1AC 299 306 11.0 11.0 79.2 12.6 31K3AC 308 310 15.4 15.5 111.4 9.0 35K3C 338 351 13.0 13.0 106.0 9.4 35K4C 344 354 16.0 16.0 131.0 7.6 40K9C 394 405 18.0 18.0 168.0 6.0

lazerrf.ru

Таблица нагрузки на двутавровую балку: расчет нагрузки на прогиб

Двутавр – вид фасонного металлопроката, способный принимать большие нагрузки, по сравнению с уголком и швеллером. В частном строительстве металлопрокат с сечением Н-образного профиля используется только при создании крупногабаритных строений. Для выбора подходящего номера двутавровой балки производят профессиональные расчеты на прочность и прогиб с помощью формул или с использованием онлайн-калькулятора. Исходными данными являются: длина пролета, тип закрепления балки, характер нагрузки, планируемый шаг размещения профильного проката, наличие или отсутствие дополнительных опор, марку стали.

Выбор типа балки, в зависимости от запланированных нагрузок

Производители предлагают металлические двутавры с несколькими типами поперечного сечения, предназначенные для различных эксплуатационных условий. Такая продукция, в зависимости от типа сечения, может применяться в крупногабаритном жилищном строительстве, при возведении зданий промышленного и гражданского назначения, в мостостроении. Для каждого из них в соответствующем стандарте имеется таблица, в которой указаны размерные параметры, масса 1 м, момент и радиус инерции, момент сопротивления. Эти характеристики используются в расчетах на прогиб и прочность.

С уклоном внутренних граней полок 6-12 %

Производство этого металлопроката регламентируется ГОСТом 8239-89. Благодаря скруглению внутренних граней около стенки, обладают высокой прочностью и устойчивостью к прилагаемым усилиям.

С параллельными внутренними гранями полок

Эта продукция выпускается в соответствии с ГОСТом 26020-83, выделяют следующие типы:

• Б – нормальный. Применяется для эксплуатации под средними нагрузками.
• Ш – широкополочный. Может использоваться для разрезки по продольной оси для получения таврового профиля. Тавр укладывается на один пролет. Целый двутавровый профиль – на один или несколько пролетов. Эти металлоизделия очень массивны. Плюсом их использования является возможность использования в качестве самостоятельного элемента без применения усиливающих деталей.
• К – колонный. Это наиболее массивные профили. Имеют широкие, утолщенные полки и стенки. Применяются при устройстве большепролетных конструкций.

Типовые схемы расположения двутавра

Один из исходных параметров, учитываемых в расчетах, – схема закрепления балки и вид прилагаемой нагрузки. Большинство вариантов сводится к основным схемам:

Сбор нагрузок

Перед началом расчета производят сбор сил, действующих на двутавровую балку. В зависимости от продолжительности воздействия,их разделяют на временные и постоянные.

Таблица нагрузок на двутавровые балки

Постоянные	Собственная масса балки и перекрытия. В упрощенном варианте вес межэтажного перекрытия без цементной стяжки с учетом массы балки принимают равным 350 кг/м2, с цементной стяжкой – 500 кг/м2
Длительные	Полезные	Зависят от назначения здания
	Кратковременные	Снеговые, зависят от климатических условий региона
	Особые	Взрывные, сейсмические. Для балок, работающих в стандартных эксплуатационных условиях, не учитываются. В онлайн-калькуляторах обычно не учитываются

Нагрузки разделяют на нормативные и расчетные. Нормативные устанавливаются строительными нормами и правилами. Расчетные равны нормативной величине, умноженной на коэффициент надежности. При усилии менее 200 кг/м² коэффициент обычно принимают равным 1,3, при более 200 кг/м² – 1,2. Шаг между балками принимают равным 1 м. В некоторых случаях, если это допустимо в конкретных эксплуатационных условиях, в целях экономии материалов его принимают равным 1,1 или 1,2 м.

При расчетах принимают во внимание марку стали. Для использования в условиях высоких нагрузок и при минусовых температурах востребованы двутавровые балки, изготовленные из низколегированных сталей.

Способы выбора оптимального размера сечения профиля

Наиболее точным вариантом подбора номера и типа двутаврового профиля является проведение профессиональных расчетов. Именно этот способ применяется при проектировании ответственных крупногабаритных объектов. При строительстве небольших зданий можно воспользоваться онлайн-калькулятором.

Совет! По результатам расчетов онлайн-калькуляторы обычно предлагают два или более вариантов профиля. Для обеспечения надежности строения рекомендуется отдавать предпочтение профилю с большим номером.

Для примерного определения размера профиля можно воспользоваться таблицей соответствия номера двутавровой балки максимально допустимой нагрузке:

Общая нагрузка, кг/м2	Длина пролета
	3 м при шаге, м			4 м при шаге, м			6 м при шаге, м
	1,0	1,1	1,2	1,0	1,1	1,2	1,0	1,1	1,2
300	10	10	10	10	12	12	16	16	16
400	10	10	10	12	12	12	20	20	20
500	10	12	12	12	12	12	20	20	20

Из этой таблицы видно, что для двутавровой балки номер 10 максимальная длина пролета составляет 4 м при шаге 1,2 м, нагрузка – 400 кг/м², для номера 16 длина пролета может достигать 6 м, нагрузка, которую он может выдержать, – 300 кг/м², для профиля 20 – 6 м и нагрузка 400 кг/м².

www.navigator-beton.ru

Онлайн калькулятор для расчета металлической двутавровой балки на прогиб, прочность, изгиб

A1 6 ммА1 8 ммA1 10 ммА1 12 ммА1 14 ммА1 16 ммА1 18 ммА1 20 ммА3 35ГС 6 ммА3 35ГС 8 ммА3 35ГС 10 ммА3 35ГС 12 ммА3 35ГС 14 ммА3 35ГС 16 ммА3 35ГС 18 ммА3 35ГС 20 ммА3 35ГС 22 ммА3 35ГС 25 ммА3 35ГС 28 ммА3 35ГС 32 ммА3 35ГС 36 ммА3 25Г2С 8 ммА3 25Г2С 10 ммА3 25Г2С 12 ммА3 25Г2С 14 ммА3 25Г2С 16 ммА3 25Г2С 18 ммА3 25Г2С 20 ммА3 25Г2С 22 ммА3 25Г2С 25 ммА3 25Г2С 28 ммА3 25Г2С 32 ммА3 25Г2С 36 ммA500С 8 ммA500С 10 ммA500С 12 ммA500С 14 ммA500С 16 ммA500С 18 ммA500С 20 ммA500С 22 ммA500С 25 ммА500С 28 ммA500С 32 ммA500С 36 ммA500С 40 ммA400С 8 ммA400С 10 ммA400С 12 ммАт800 12 ммАт800 14 мм10, г/к12, г/к14, г/к16, г/к18, г/к20, г/к30, г/к36, г/к45, г/к24М30М36М45М10Б112Б114Б116Б120Б125Б130Б135Б140Б145Б150Б155Б160Б125Б230Б235Б240Б245Б255Б260Б220Ш125Ш130Ш135Ш140Ш145Ш150Ш130Ш235Ш240Ш250Ш220К125К130К135К140К120К225К230К235К240К220Б1 (09Г2С)25Б1 (09Г2С)30Б1 (09Г2С)35Б1 (09Г2С)40Б1 (09Г2С)45Б1 (09Г2С)50Б1 (09Г2С)55Б1 (09Г2С)60Б1 (09Г2С)25Б2 (09Г2С)30Б2 (09Г2С)35Б2 (09Г2С)40Б2 (09Г2С)45Б2 (09Г2С)55Б2 (09Г2С)20К1 (09Г2С)25К1 (09Г2С)30К1 (09Г2С)35К1 (09Г2С)25К2 (09Г2С)30К2 (09Г2С)35К2 (09Г2С)20Ш1 (09Г2С)25Ш1 (09Г2С)30Ш1 (09Г2С)35Ш1 (09Г2С)45Ш1 (09Г2С)30Ш2 (09Г2С)35Ш2 (09Г2С)50Ш2 (09Г2С)1,5х1250 г/к2,0х1250 г/к2,5х1250 г/к3,0х1250 г/к4,0х1500 г/к5,0х1500 г/к6,0х1500 г/к8,0х1500 г/к10,0х1500 г/к12,0х1500 г/к14,0х1500 г/к16,0х1500 г/к18,0х1500 г/к20,0х1500 г/к25,0х1500 г/к30,0х1500 г/к36,0х1500 г/к40,0х1500 г/к50,0х1500 г/к60,0х1500 г/к80,0х1500 г/к100,0х1500 г/к4,0х1500 г/к (09Г2С)5,0х1500 г/к (09Г2С)6,0х1500 г/к (09Г2С)8,0х1500 г/к (09Г2С)10,0х1500 г/к (09Г2С)12,0х1500 г/к (09Г2С)14,0х1500 г/к (09Г2С)16,0х1500 г/к (09Г2С)18,0х1500 г/к (09Г2С)20,0х1500 г/к (09Г2С)25,0х1500 г/к (09Г2С)30,0х1500 г/к (09Г2С)36,0х1500 г/к (09Г2С)50,0х1500 г/к (09Г2С)0,50х1250 х/к0,60х1250 х/к0,70х1250 х/к0,80х1250 х/к0,90х1250 х/к1,0х1250 х/к1,2х1250 х/к1,4х1250 х/к1,5х1250 х/к1,8х1250 х/к2,0х1250 х/к2,5х1250 х/к3,0х1250 х/к0,50х1250 х/к оц.0,55х1250 х/к оц.0,70х1250 х/к оц.0,80х1250 х/к оц.1,0х1250 х/к оц.1,2х1250 х/к оц.1,5х1250 х/к оц.2,0х1250 х/к оц.3,0 мм (чечевица)4,0 мм (чечевица)5,0 мм (чечевица)6,0 мм (чечевица)8,0 мм (чечевица)ПВЛ-406ПВЛ-408ПВЛ-410ПВЛ-506ПВЛ-508ПВЛ-51025х25х4,032х32х4,035х35х4,040х40х4,045х45х4,045х45х5,050х50х5,063х63х5,063х63х6,070х70х6,075х75х5,075х75х6,075х75х8,080х80х6,080х80х8,090х90х7,090х90х8,0100х100х7,0100х100х8,0100х100х10,0110х110х8,0125х125х8,0125х125х9,0125х125х10,0125х125х12,0140х140х9,0140х140х10,0160х160х10,0160х160х12,0180х180х12,0200х200х12,0200х200х16,063х40х6,075х50х5,075х50х6,0100х63х6,0100х63х8,05П6,5П8П10П12П14П16П18П20П22П24П27П30П40П5У6,5У8У10У12У14У16У18У20У22У24У27У30У40У80х60х4,0100х50х4,0100х50х5,0120х50х3,0120х60х4,0120х60х5,0160х80х4,0180х80х5,0250х125х6,015х2,515x2,820х2,825х3,232х3,240х3,040х3,550х3,050х3,515x2,820х2,825х3,232х3,240х3,550х3,557х3,057х3,576х3,076х3,589х3,089х3,589х4,0102х3,0102х3,5102х4,0108х3,5108х4,0114х4,0114х4,5127х4,5133х4,0133х4,5159х4,0159х4,5159х5,0159х6,0219х4,5219х5,0219х6,0219х8,0273х5,0273х6,0273х7,0273х8,0325х6,0325х7,0325х8,0426х6,0426х7,0426х8,0426х9,0530х7,0530х8,0530х10,057х3,576х3,589х3,5108х3,5530х7,0530х8,0530х9,0530х10,0530х12,0630х8,0630х9,0630х10,0630х12,0720х8,0720х9,0720х10,0720х11,0720х12,0820х8,0820х9,0820х10,0820х11,0820х12,0530х7,0530х8,0530х9,0530х10,0530х12,0720х8,0720х9,0720х10,0720х11,0720х12,0820х9,0820х10,01020х10,01020х12,01020х14,01220х11,01220х12,01220х14,01420х14,057х3,557х4,057х5,057х6,076х3,576х4,076х5,076х6,083х4,089х3,589х4,089х5,089х6,0102х4,0102х5,0102х6,0108х4,0108х5,0108х6,0114х5,0114х6,0121х6,0127х5,0133х4,0133х4,5133х5,0133х6,0133х8,0146х5,0146х6,0159х5,0159х6,0159х7,0159х8,0168х6,0168х7,0168х8,0219х6,0219х7,0219х8,0219х10,0273х7,0273х8,0273х10,0325х8,0325х10,0377х9,0426х9,0426х10,010х2,014х2,016х2,016х3,018х2,018х3,020х2,022х2,022х2,522х3,025х2,025х3,027х3,028х3,028х4,028х7,032х3,034х3,538х3,038х4,040х3,040х3,542х3,042х5,045х3,045х6,048х3,051х2,551х3,057х3,060х3,063х4,015х1,520х1,520х2,025х1,525х2,030х1,530х2,040х1,540х2,040х2,540х3,050х2,050х3,050х4,060х2,060х3,060х4,080х3,080х4,080х5,0100x4,0100x5,0100x6,0120х4,0120х5,0120х8,0140х5,0140х6,0160х4,0160х5,0160х6,0180х8,0100х4,0100х5,0120х4,0120х5,0140х5,0140х6,0160х5,0160х6,0160х8,020х2,025х2,030х2,040х2,040х3,050х2,050х2,550х3,050х4,060х2,060х3,080х5,080х6,0100х5,0140х5,0140х6,028х25х1,530х20х1,540х20х1,540х20х2,040х25х1,540х25х2,050х25х1,550х25х2,050х25х2,550х30х2,060х30х2,060х30х2,560х30х3,060х40х2,060х40х2,560х40х3,080х40х2,080х40х3,080х40х4,080х60х4,0100х50х3,0100х50х4,0100х60х4,0120х60х4,0120x80x4,0120х80х6,0140x60x4,0150х100х6,0160х80х5,0160х120х4,028х25х2,040х20х2,040х25х2,050х25х2,050х25х2,560х30х2,060х30х2,560х40х2,060х40х2,580х40х2,080х60х4,0120х80х4,0150х100х6,0160х120х4,0Ø 6,5 мм (в бухтах)Ø 8 мм (в бухтах)Ø 10 мм (в бухтах)Ø 12 ммØ 14 ммØ 16 ммØ 18 ммØ 20 ммØ 22 ммØ 25 ммØ 28 ммØ 30 ммØ 32 ммØ 34 ммØ 36 ммØ 40 ммØ 42 ммØ 45 ммØ 50 ммØ 52 ммØ 56 ммØ 60 ммØ 70 ммØ 80 ммØ 90 ммØ 100 ммØ 110 мм10 мм12 мм14 мм16 мм18 мм20 мм25 мм20х4,025х4,025х5,030х4,030х5,040х4,040х5,040х6,050х5,060х5,060х6,080х6,0100х8,0

Расчет

omega-beton.ru

Онлайн калькулятор для расчета желебобетонных балок перекрытия дома

Далее
Пересчитать

Назначение калькулятора

Калькулятор для расчёта железобетонных балок перекрытий предназначен для определения габаритов, конкретного типа и марки бетона, количества и сечения арматуры, требующихся для достижения балкой максимального показателя выдерживаемой нагрузки.

Соответственно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» габариты железобетонных балок перекрытия и их устройство подсчитываются по дальнейшим принципам:

• Минимальная высота балки перекрытия должна составлять не меньше 1/20 части длины перекрываемого проёма. К примеру при длине проёма в 5 м минимальная высота балок должна составлять 25 см;
• Ширина железобетонной балки устанавливается по соотношению высоты к ширине в коэффициентах 7:5;
• Армировка балки состоит минимум из 4 арматур – по два прута снизу и сверху. Применяемая арматура должна составлять не меньше 12 мм в диаметре. Нижнюю часть балки можно армировать прутами большего сечения, чем верхнюю;
• Железобетонные балки перекрытия бетонируются без перерывов заливки, одной порцией бетонной смеси, чтобы не было расслоения бетона.

Дистанцию между центрами укладываемых балок определяют длиной блоков и установленной шириной балок. К примеру, длина блока составляет 0,60 м, а ширина балки 0,15. Дистанция между центрами балок будет равна – 0,60+0,15=0,75 м.

Принцип работы

Согласно ГОСТ 26519-85 «Конструкции железобетонные заглублённых помещений с перекрытием балочного типа. Технические условия» формула расчёта полезной нагрузки железобетонных балок перекрытия складывается из следующих характеристик:

• Нормативно-эксплуатационная нагрузка на балки перекрытия с определённым коэффициентным запасом. Для жилых зданий данный показатель нагрузки составляет 151 кг на м2, а коэффициентный запас равен 1,3. Получаемая нагрузка – 151*1,3=196,3 кг/м2;
• Нагрузка от общей массы блоков, которыми закладываются промежутки между балками. Блоки из лёгких материалов, к примеру из пенобетона или газобетона, показатель плотности которых D-500, а толщина 20 см будут нести нагрузку – 500*0,2=100 кг/м2;
• Испытываемая нагрузка от массы армированного каркаса и последующей стяжки. Вес стяжки с толщиной слоя 5 см и показателем плотности 2000 кг на м3 будет образовывать следующую нагрузку – 2000*0,05=100 кг/м2 (масса армировки добавлена в плотность бетонной смеси).

Показатель полезной нагрузки железобетонной балки перекрытия составляется из суммы всех трёх перечисленных показателей – 196,3+100+100=396,3 кг/м2.

omega-beton.ru
