Как сделать калитку своими руками

Желание окружать себя красивыми предметами побуждает человека сооружать ограждения выполняющие, среди прочего, и декоративную роль.

В данной статье мы расскажем, как сделать калитку своими руками. Опишем все этапы работ и какой материал выбрать для ее изготовления.

Место установки

Выбирая подходящее место для обустройства калитки вам нужно принять во внимание простейшие принципы. Например, подумайте, как обеспечить удобный проход к постройкам на приусадебном участке? Не будет ли около будущей калитки рядом впадин и ям? Если это так, то в них обязательно будет скапливаться вода и грязь, которая, как вы понимаете, будет заноситься в дом.

Обратите внимание! Не стоит думать, что обустроить калитку на территории дома можно лишь одну. На самом деле их может быть несколько. К примеру, одна – парадная, предназначенная для входа домочадцев и гостей, а вторая – тыловая, так называемый черный ход, который предназначен для сокращения преодолеваемых расстояний либо нужд, связанных с ведением домашнего хозяйства.

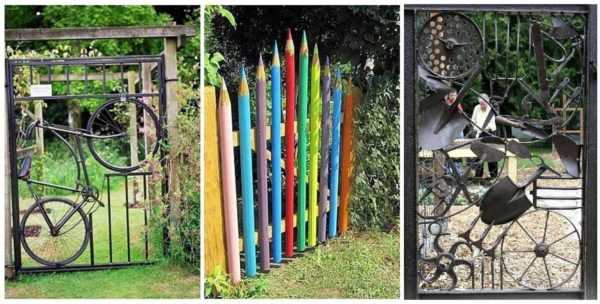

Существуют разные виды калиток, однако, в идеале они должны вписываться в дизайн забора и приусадебного участка. Ввиду этого стоит уделить особое внимание выбору материала и обустройству.

Виды

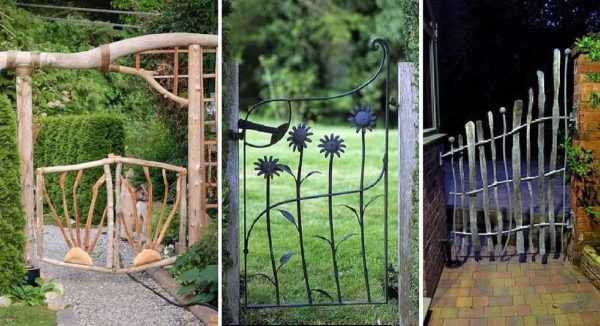

Среди самых распространенных видов калиток стоит отметить несколько вариантов, различающихся по структуре, дизайну и применяемым материалам:

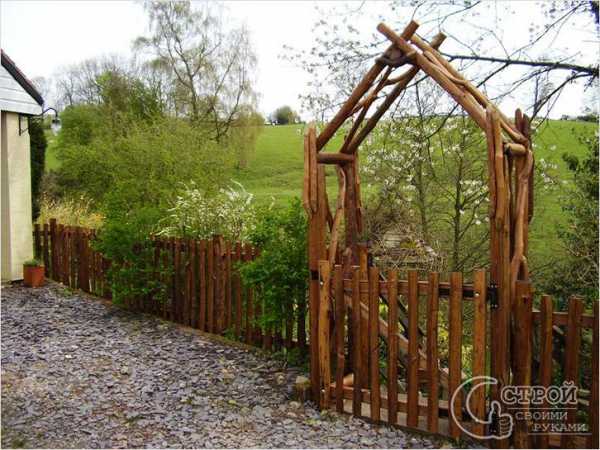

1. Калитка, сделанная из деревянных реек, поможет вам создать уникальный узор. Если ее украсить резными столбами из дерева, то калитку можно использовать как внутреннюю ограду, разделяющую участок.

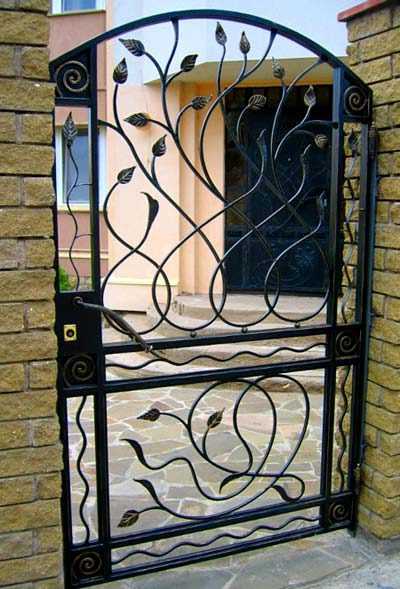

2. Металлическая калитка, состоящая из кованых элементов, выглядит очень изысканно. Обыкновенно она устанавливается в заборе с аналогичным рисунком.
3. Сплошная калитка из дерева удачно смотрится в сочетании с забором из камня либо кирпича.
4. Калитка из металлопрофиля подходит для установки в забор с таким же дизайном.

Выбор материала для изготовления калитки остается за вами. Во многом это упирается в финансовые возможности, а также вкусовые предпочтения владельца участка.

Калитка из металла

Металлическую калитку можно украсить разными декоративными элементами, например, коваными. Они удачно завершат дизайн производимой вами конструкции. Вначале четко представьте в воображении калитку, которую вы хотите видеть в конечном счете. После того как место установки определено, вам нужно сделать замеры. Отобразите схематически конструкцию на бумаге. Это поможет вам точно рассчитать материал, требующийся для проведения работы.

Лучше купить металлические заготовки, содержащие большое количество углерода. Это объясняется тем, что именно этот материал меньше подвержен коррозии, а значит, прослужит намного дольше. Итак, вам понадобится:

• Металлический лист, имеющий минимальную толщину – 1,5 мм.
• Профильная труба или уголок с сечением от 25 мм.
• Для столбиков нужна труба, имеющая диаметр от 100 мм.
• Грунтовочная смесь для металлических поверхностей.
• Специальная жидкость либо бензин для антикоррозийной обработки.
• Краска.
• Электропривод или замок для калитки.

Инструмент для сооружения металлической калитки нужен такой:

1. Сварочный аппарат.
2. Болгарка.
3. Капроновая нить для разметки.
4. Ручной бур либо кувалда.
5. Шуруповерт.
6. Ножницы по металлу.
7. Лопата.

Металлическую калитку следует закреплять на соответствующие столбики. Они устанавливаются в землю, на глубину не менее 1 м. Теперь разметьте территорию и соответственно место установки. Отрежьте длину столба + 1 м болгаркой. Затем обработайте поверхность столбов: удалите коррозийные следы. В этом вам тоже будет помощником болгарка, а после антикоррозийная жидкость. Когда поверхность высохнет, то на ней появится белый налет. Его следует обязательно снять.

Сделайте углубления в земле для столбиков. Диаметр их должен превышать диаметр трубы на 10 см. После приготовьте жидкий раствор. Для этого вам нужно перемешать цемент с песком, в пропорции 1:3. Сделайте однородную массу, залейте ее водой и доведите до жидкого состояния. Теперь установите столбы, засыпьте ямы щебнем и утрамбуйте его, залейте эту основу раствором.

Обратите внимание! Монтаж столбов – это ответственный процесс при изготовлении калитки. Пользуясь отвесом либо уровнем, проверьте перпендикулярность установки. Сделайте это перед заливкой раствора. Неверный монтаж потребует переделки работы из-за перекоса конструкции.

Каркас калитки должен быть выполнен из профиля либо уголка. Чтобы не нарушить конфигурацию, следует тщательно провести замеры. Подберите место, где вам будет удобно размещать конструкцию калитки. Проведите укладку швеллера по периметру, его размер должен быть меньше, чем изделие на 20 см. выдержите идеальную плоскость, в этом вам поможет уровень. Регулируйте точность прокладками.

Сделайте обрезку профиля согласно размерам. Снимите заусеницы. Выложите на столе заготовки, проведите сварку стыков. Чтобы придать конструкции большую жесткость установите на ней распорки. Соедините верх и низ или боковые стойки, используя для этого сварочный аппарат.

Сварочные работы производите точечным способом. Это поможет вам сократить время изготовления конструкции. Теперь зачистите швы болгаркой со специальным кругом. Обработайте поверхность бензином либо антикоррозийной жидкостью.

Монтировать калитку к столбам следует только при помощи прочного и надежного крепежа. Так, вы продлите срок службы изделия. Завесы с встроенными подшипниками придадут плавность ходу калитки. Учтите также, что зазор между землей и калиткой должен быть не менее 10 см. Это поможет вам избежать затруднения работы изделия зимой и в непогоду.

Завершающий этап – закрепление листа металла. Вырежьте лист нужной формы и размера, используя для этого болгарку с отрезным кругом. На местах среза снимите заусеницы. Закрепите к каркасу металлический лист. Стыковка листов на плоскости производится сплошным сварочным швом. Затем проведите зачистку шва. Изделие обработайте антикоррозийной жидкостью, а после покрасьте. Навесьте петли, установите замок. Если вы хотите украсить калитку коваными элементами, то сделайте это до покраски калитки, но после монтажа конструкции.

Обустройство деревянной калитки

При производстве деревянной калитки первостепенное значение имеет выбор материала. Следует выбрать пиломатериал из хвойных или лиственных пород. Стоит отметить, что лиственница – это самый долговечный древесный материал, поэтому если вас беспокоит продолжительность срока службы изделия, то выбирайте именно эту породу. Лучше купить готовый просушенный пиломатериал, который предварительно был простроган на рейсмусовом станке. Кроме того, важно, чтобы толщина деревянных заготовок была одинаковой.

Из инструментов вам точно пригодится столярный набор инструментов, а также уровень, шуруповерт, угольник и карандаш с кисточкой и веревкой. Затем вам следует определить конструкцию будущей калитки. Подумайте, какой она должна быть? Может быть, глухой или решетчатой, с подкосом или без него, полностью деревянной или деревянно-металлической?

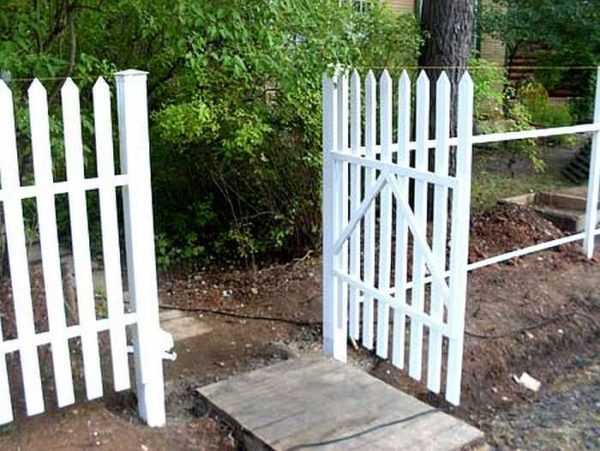

Обыкновенная решетчатая калитка должна быть сделана из штакетника шириной 10 см. Он крепится двумя шурупами или гвоздями. Такой подход способствует укреплению изделия, из-за чего со временем оно не провиснет. Такие калитки практичные и легкие. Тут, как и в случае производства металлической калитки, конструкция крепится на опорные столбы. Рама состоит из двух перекладин, соединенных рейками обвязки. Чтобы сделать калитку более жесткой в раме предусмотрена установка подкоса. Готовая рама крепится к столбу при помощи петель. Защелка предотвращает самопроизвольное открывание калитки.

Раму, служащую в качестве основы, можно соединить либо при помощи металло-зубчатых пластин, либо в шип. Разумеется, что соединение в шип более прочное. Оно закрытое и держится благодаря склеиванию. Стоит отметить, что шип должен входить в паз с трудом. Наилучшим клеем для скрепления рамы будет обычный ПВА. После завершения изготовления рамы проверьте ее на пропорциональность и ровность. Ее углы должны быть ровно 90°. Кроме того, что соединение будет зафиксировано клеем, упрочните его шурупами. Диагонали рамы должны быть идентичными, если это так, то вы достигли успеха в работе.

Если вы решили соединить раму металло-зубчатыми пластинами, то вбейте их в рейки. Это соединение делается проще, чем в шип и впоследствии выдерживает достаточно высокие нагрузки.

Обратите внимание! Деревянно-металлические двери более долговечны, чем те их аналоги, которые сделаны из чистой древесины.

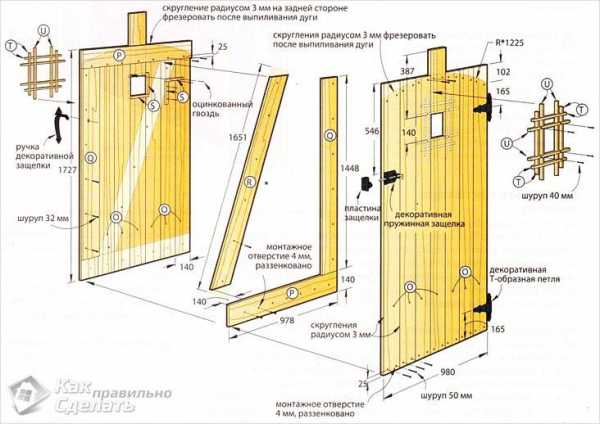

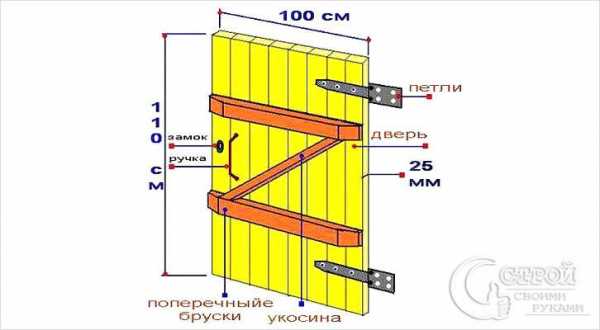

Схема изготовления деревянной калитки

Когда вы установите калитку к опорным столбам, выровняйте ее по вертикали и горизонтали. Что касается фурнитуры, то вам может понадобиться:

• двусторонняя петля,
• автоматическая защелка,
• накладная петля,
• задвижка,
• ручная защелка,
• накидной запор,
• щеколда с кольцом.

Краска для калитки должна быть устойчива к перепадам температур и выпадению осадков. Все детали должны быть предварительно обработаны антисептиком. Лучше всего подходят универсальные типы грунтовки, такие как: пентафталевые, глифталевые и для непрозрачных покрытий. Предварительно поверхность калитки следует тщательно отшлифовать, чтобы ликвидировать все изъяны.

Может быть, вам помогли советы, изложенные в статье? Что именно вам удалось применить? Или вы имеете опыт изготовления калиток? Какие методы используете в производстве этого изделия? Пишите комментарии к статье!

Фото

stroysvoimirukami.ru

как ее сделать своими руками

Несмотря на разнообразие строительного материала для заборов и оград, при выборе калитки для дачи это, скорее два вида — калитка из металла и из дерева. Калитка на даче или на частном подворье — это не только вход на территорию. Это защита от нежелательного вторжения и воровства имущества. Но кроме всех этих функций, калитка еще служит украшением участка.

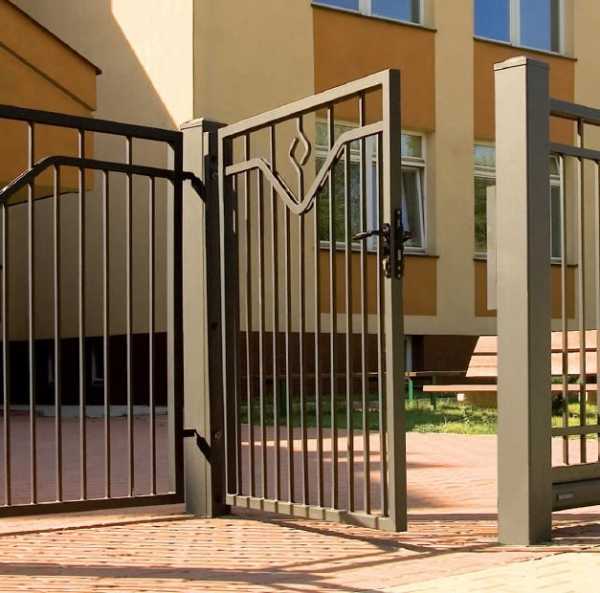

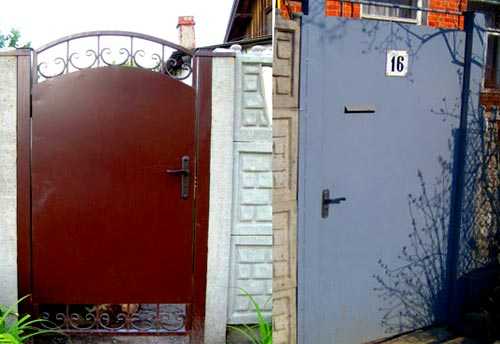

Так выглядят классические металлические калитки простой конструкции

• Металл отличается прочностью и долговечностью по сравнению с деревом;
• Металлическая калитка служит более надежной защитой;
• Разнообразие вариантов по стоимости, внешнему виду, назначению и материалу.

Калитки из металла

Такие калитки изготовлены из цельного листа стали или алюминия. Они сплошные на вид, и могут тщательно скрывать территорию подворья от любопытных взглядов и вандализма. Толщина металла может колебаться от 1 до 5 мм. Такие калитки не отличаются высокой декоративностью и нуждаются в регулярном окрашивании.

Сварная металлическая калитка для сада

Калитка, сделанная из стального листа, тяжелее и нуждается в крепких основаниях. Но в сравнении с алюминием обойдется гораздо дешевле для семейного бюджета и имеет долгий срок эксплуатации. Такую калитку не повредит случайно вылетевший из-под колес машины камушек. Металлические калитки вполне возможно сделать своими руками. Для этого нужен сварочный аппарат, болгарка и опыт работы с такими инструментами.

Как самостоятельно сделать калитку из металла

1. Сначала надо точно измерить ширину проема между столбами, где будет устанавливаться калитка. Высота изделия зависит от высоты забора, ведь общая композиция должна быть гармоничной.
2. На бумаге чертится эскиз калитки с точными размерами, на основании которых высчитывается необходимое количество материала.

   Оригинальные эскизы калиток из металла

3. Каркас металлической калитки делают из металлической трубы или из профиля с сечением 60 х 30 мм. Его разрезают болгаркой на куски нужных размеров. Угол среза должен строго соблюдаться, иначе при сваривании конструкция может иметь дефекты.
4. Заготовки для каркаса раскладывают на плоской поверхности и фиксируют. После этого углы сваривают, тщательно следя за качеством швов. Их стараются делать ровными и без пропусков. Углы конструкции надо проверить при помощи треугольника с прямым углом.
5. Для того чтобы каркас был жестче и прочнее, его усиливают при помощи поперечной перекладины из такого же материала.
6. В намеченных местах приваривают верхнюю часть навесных петель.
7. Готовый каркас для калитки устанавливают перпендикулярно в проеме между столбами, выравнивают и аккуратно прихватывают нижнюю часть петель калитки к столбу. После этого калитку аккуратно снимают и тщательно приваривают петли.

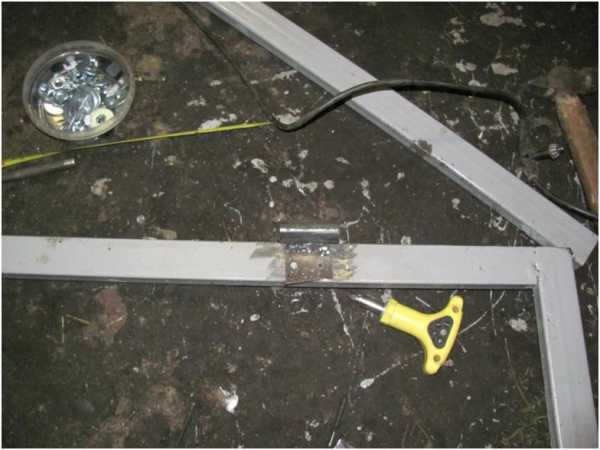

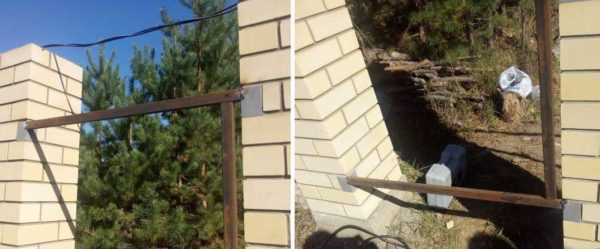

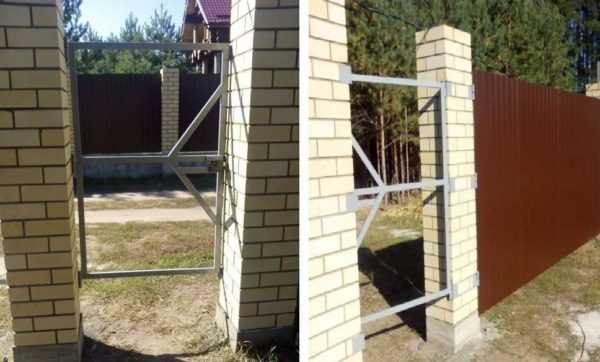

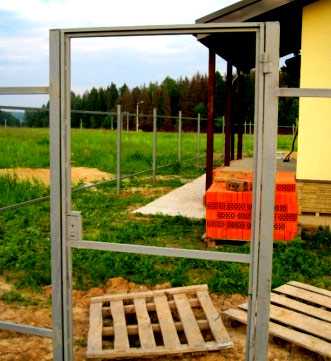

   Установка каркаса металлической калитки

8. Все швы на каркасе хорошо зачищают и шлифуют. После этого его закрывают стальным или алюминиевым листом с одной или двух сторон.
9. Таким способом можно сделать своими руками и ворота. Только учитывая габариты ворот, наружный каркас усиливают внутренним каркасом и дополняют обрешеткой, обеспечивая большую прочность.

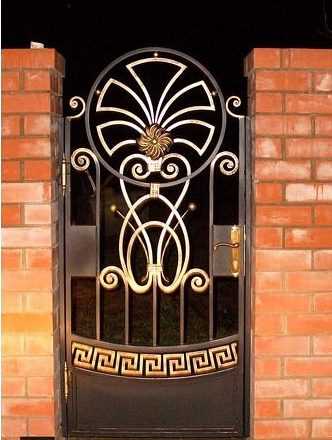

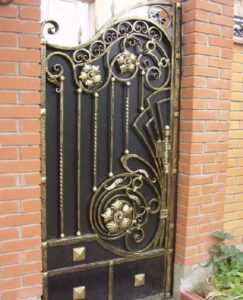

Кованые калитки

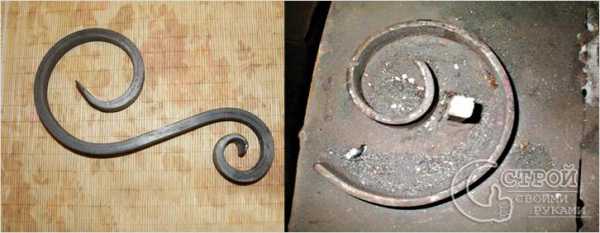

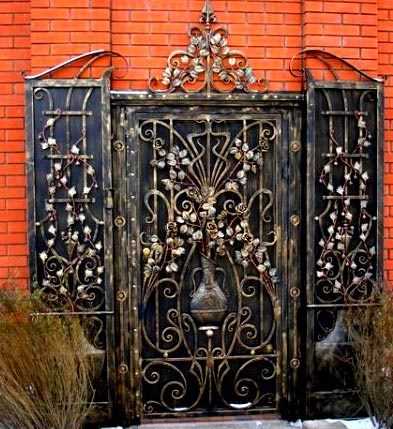

Кованые калитки и ворота изготавливают вручную из металла методом ковки. Они отличаются эстетичностью и богатым видом. Цена на такие калитки высокая, поэтому для большого количества потребителей остаются недоступной роскошью.

Такие калитки чаще всего изготавливаются по индивидуальному заказу. Элементы ручной работы делают каждый экземпляр изысканным и неповторимым. Кованые калитки — это элемент декора дачи, который указывает на статус и крепкое финансовое положение своего хозяина.

Для того чтобы кованые ворота и калитка не выглядели слишком прозрачными, их дополняют листом металла, профнастила или поликарбоната. Чтобы сделать такой экспонат своими руками, надо обладать хорошими навыками и мастерством в ковке, поэтому чаще всего кованые ограждения просто покупают.

Сварные калитки

Эти калитки имеют широкое распространение. Их часто отдельно или в паре с воротами устанавливают для ограждения дачи. Они могут быть сплошными или ажурными, с декоративными коваными элементами и украшением ручной работы. В качестве обшивки для сварных калиток и ворот может служить металлический или алюминиевый лист или профнастил. Ворота, изготовленные таким способом, отличаются надежностью, прочностью и долговечностью. Их несложно изготовить своими руками, если иметь навыки работы с металлом или соблюдать инструкции.

При этом необходимо знать, что если каркас сварной калитки обшивается профнастилом, его нельзя крепить к основанию как обычный металл. Для этого используют специальные саморезы.

К таким калиткам можно отнести и металлические калитки из сварной сетки. Но они, если и используются в ограждениях дачи, то только для разделения зон внутри участка или, например, для отделения зоны отдыха от сада или огорода.

Крепкие основания — залог прочности и долговечности калитки

Какие бы металлические ворота или калитка ни были выбраны для ограждения дачи, все они нуждаются в прочном и надежном основании. Ведь от этого зависит долговечность и красота ограждения. Перекошенная калитка вряд ли будет радовать глаза хозяина.

Металл имеет достаточный вес для того, чтобы создавать большую нагрузку на столбы. Даже калитка из профнастила будет иметь значительный вес благодаря металлическому каркасу. Поэтому металлические калитки и ворота должны устанавливаться на прочные столбы, способные выдержать нагрузку.

Каменный или кирпичный столб должен устанавливаться на фундамент. В зависимости от вида забора он может быть ленточным, сплошным по периметру всего ограждения, или сделанным в виде стаканов, обеспечивая прочность столбам.

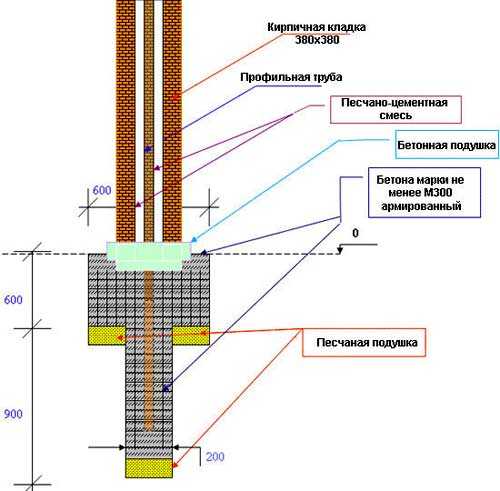

Чертеж и схема для монтажа фундамента под кирпичный столб

Садовый бур подойдет для этой работы лучше всего, так как ямы не должны сильно превышать диаметр опор, которые, в свою очередь, должны входить туда легко и свободно. Дно ямы засыпают подушкой из щебня и песка. После этого устанавливается столб. При помощи строительного отвеса проверяют его вертикальность, после чего свободное пространство ямы засыпают щебнем или битым кирпичом.

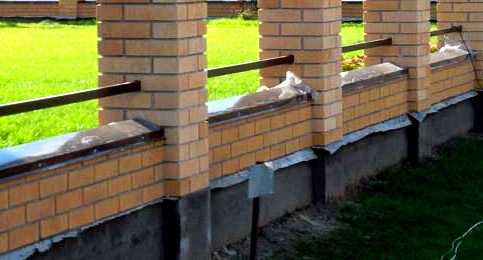

Пример установленного кирпичного каркаса забора на фундамент

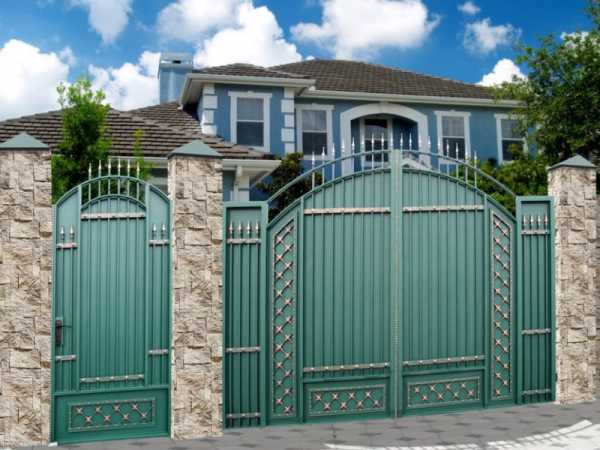

Металлические калитки и ворота очень популярны. Их часто устанавливают при ограждении дачи или частного подворья. Некоторые виды таких калиток можно сделать своими руками, а некоторые лучше купить. Но все они долговечные, надежные и прочные.

svoizabor.ru

Калитка своими руками — как изготовить и установить калитку(+фото)

Планируя сделать калитку своими руками, нельзя не учитывать уже имеющиеся ограждения и ворота. В зависимости от того, какие строительные материалы были использованы для их возведения, нужно выбирать и материал для калитки.

Виды калиток

Основными видами калиток являются:

Все, что нужно для изготовления деревянной калитки

Наиболее привычным вариантом является деревянная калитка. Своими руками которую изготовить довольно просто. Стоимость ее невелика, даже при использовании досок высокого качества. Если же приобрести менее дорогие доски деревьев хвойных пород, калитка выйдет еще дешевле.

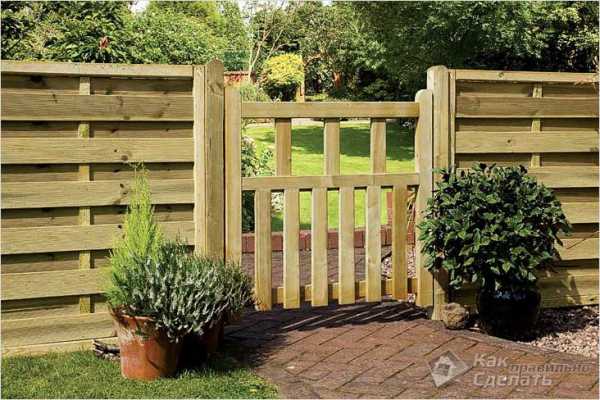

Деревянная калитка

Для деревянной калитки потребуется:

• 10-11 досок размером 200х14х2 см;
• две доски размером 200х15х5 см;
• дверная ручка и защелка, навесы для калиток;
• крепежный материал – около 40 саморезов;
• антисептическое средство для обработки дерева;
• грунтовка по дереву и лак;
• цемент, песок и вода для изготовления бетонного раствора.

Из инструментов понадобятся:

• рубанок, стамеска, молоток, ручной бур;
• шуруповерт, дрель, карандаш, рулетка, строительный уровень и материал для шкурения (номера 25-16 для первого этапа, и 10-9 для завершающего этапа обработки).

Изготовление и установка деревянной калитки

Первоначально нужно установить опорные столбы. Их вкапывают на расстоянии, ненамного большем планируемой ширины калитки. Стандартной шириной калитки является 1 м, а высота должна быть на уровне высоты всего ограждения.

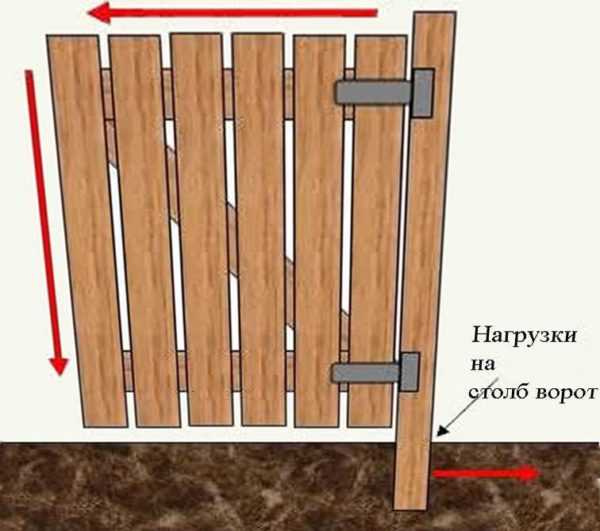

Схема деревянной калитки

Опорные столбы из асбестоцемента вкапываются в землю на глубину ниже уровня промерзания, с обязательным бетонированием.

К подготовленным и установленным асбестоцементным столбам с помощью саморезов необходимо присоединить боковины калитки – деревянные брусы высотой с ограждение.

Инструкция по изготовлению

После подготовки опорных столбов и боковин можно приступить к изготовлению самой калитки. Сначала доски нужно обработать антисептиком. Он предохранит древесину от влияния температурных перепадов и атмосферных осадков, предотвратит быстрое гниение или порчу дерева. После чего на ровную поверхность выкладываются доски в виде калитки, с соблюдением нужной ширины и высоты. Поперек них набиваются две перекладины – сверху, отступив от края не менее 20-30 см, и снизу на таком же расстоянии. Для большей жесткости, а значит, и прочности, необходимо набить также укосину – часть деревянного бруса небольшого размера, расположив его по диагонали полотна калитки – от начала одной перекладины до конца другой.

Для того чтобы калитка работала, то есть открывалась и закрывалась, нужно присоединить петли для калитки как на боковину, так и на саму калитку. Металлические петли подвержены коррозии, поэтому необходимо смазать их изнутри солидолом, а сверху – битумным лаком. Для более длительной службы калитки повторять эту операцию необходимо раз в один-два года.

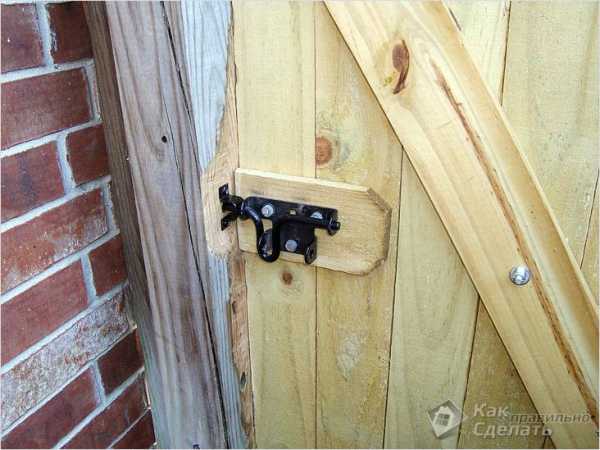

Задвижка

После крепления части петель на полотно калитки и ответных частей на боковину, нужно посадить калитку на петли и прикрепить задвижку и ручку с помощью саморезов.

Все, что нужно, для изготовления металлической калитки

Железная

Металлическую калитку собственными силами можно изготовить из профнастила или металлического листа.

Кованые изделия сделать самостоятельно без какого-либо опыта и специального оборудования практически невозможно.

Строительные материалы и инструменты

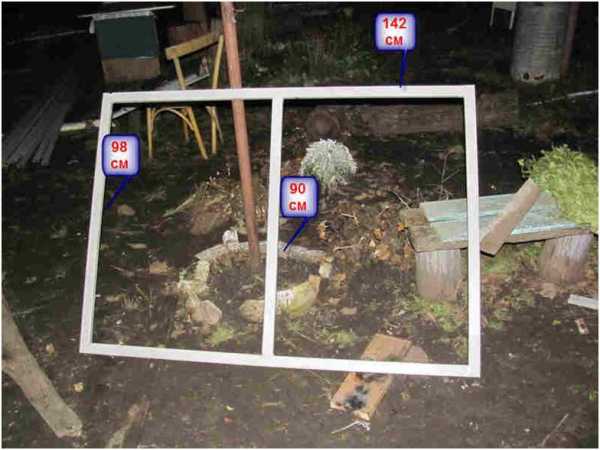

Каркас для металлической калитки

Для обустройства калитки из профлиста понадобятся:

• металлический профиль для создания каркаса калитки, навесы для калитки, крепежные элементы;
• профилированный лист толщиной не менее 1,5 мм;
• асбестоцементные или металлические трубы диаметром не менее 10 см;
• средство защиты металла от коррозии – водонепроницаемая эмалевая краска;
• грунтовка для металла;
• сварочный аппарат с электродами диаметром от 1,6 до 5 мм; карандаш, рулетка и уровень;
• болгарка по металлу, лопата и ручной бур.

Также как и в случае с деревянной калиткой, устанавливаются опорные столбы. В качестве полотна калитки можно использовать профлист нужной ширины. Первоначально готовится каркас – он соединяется с помощью сварочного аппарата – по периметру всего профилированного листа. Во время сварки металлического основания под калитку нужно предусмотреть место для размещения врезного замка.

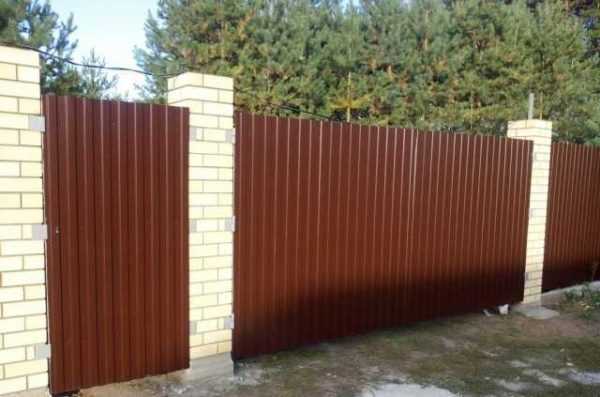

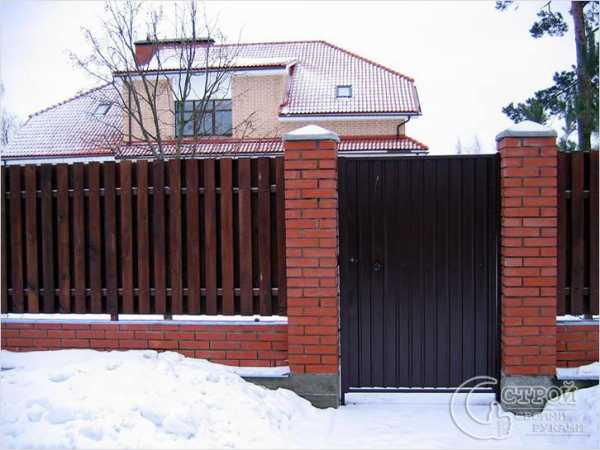

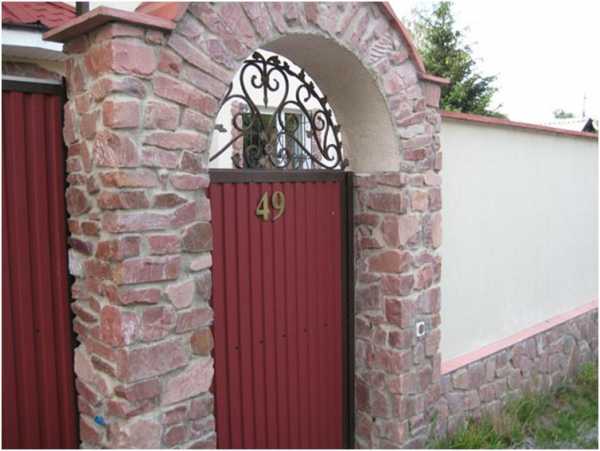

Калитка из профнастила

В отличие от каркаса, профилированный лист необходимо крепить при помощи саморезов с резиновой прокладкой – ее использование предотвратит раннее разрушение материала в местах крепления.

От левого верхнего угла каркаса к нижнему правому необходимо прикрепить укосину из такого же металлического профиля, из которого сделан каркас.

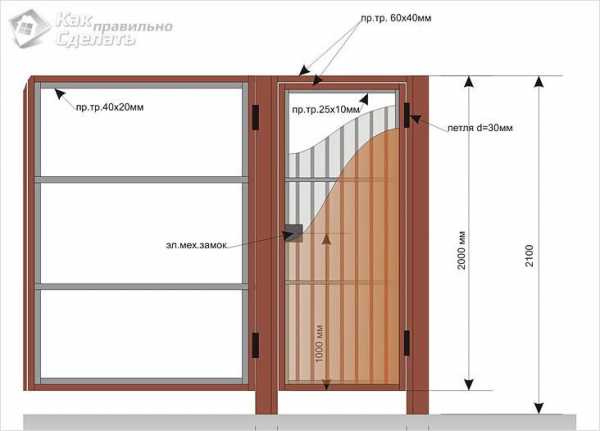

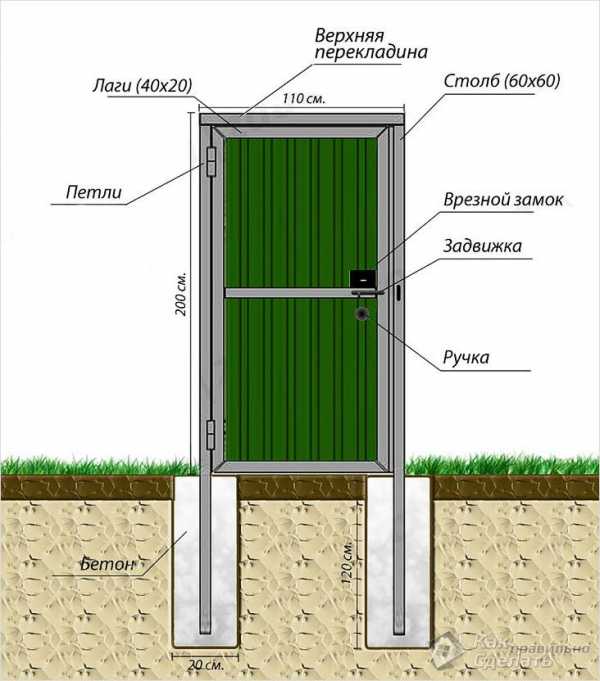

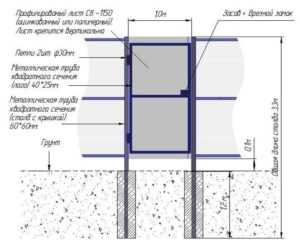

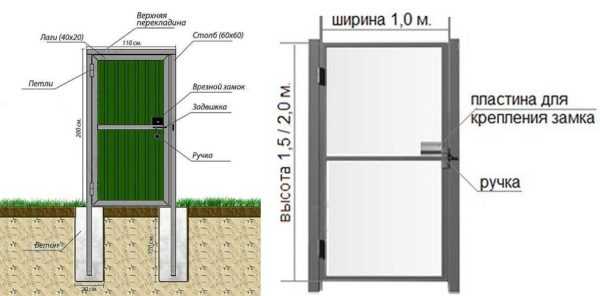

Схема установки калитки из профнастила

Так как калитка из профлиста на металлическом каркасе гораздо тяжелее деревянной, навесы нужно использовать более мощные: например, со стальным подшипником внутри.

Последним этапом при монтаже калитки станет ее грунтовка и покраска.

Видео

Для примера посмотрите видеоматериал по изготовлению металлических ворот:

Фото

С декоративными элементами

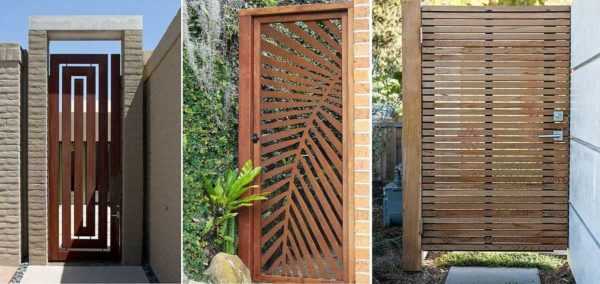

Из дерева

Калитка из алюминиевого профиля с заполнением роллетным профилем

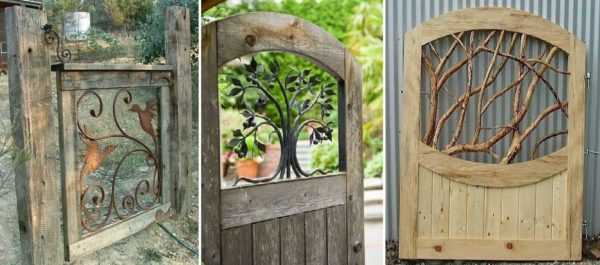

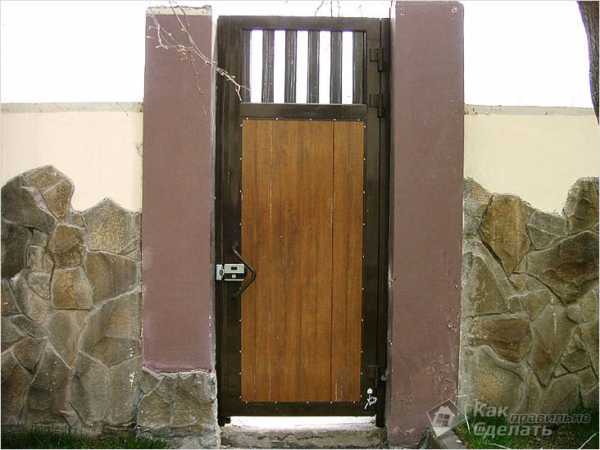

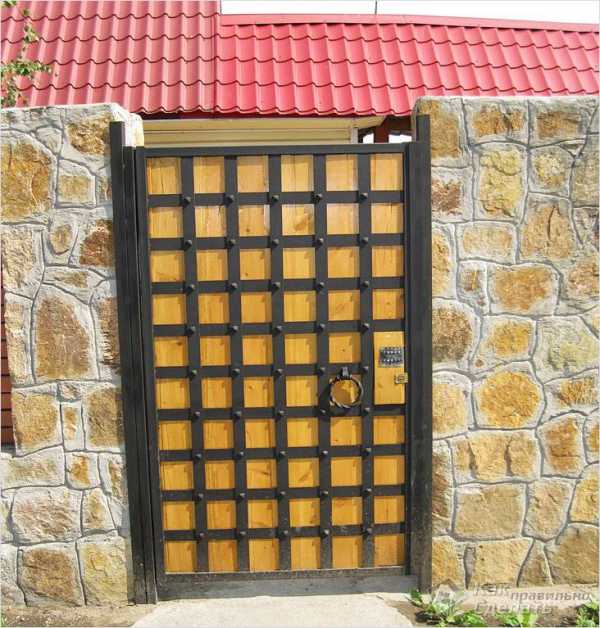

Калитка из металла и дерева

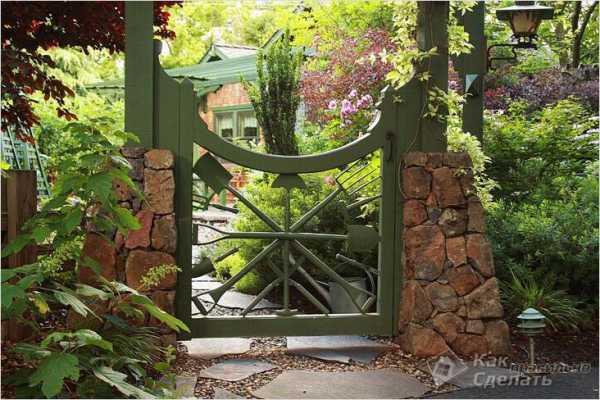

Садовая калитка

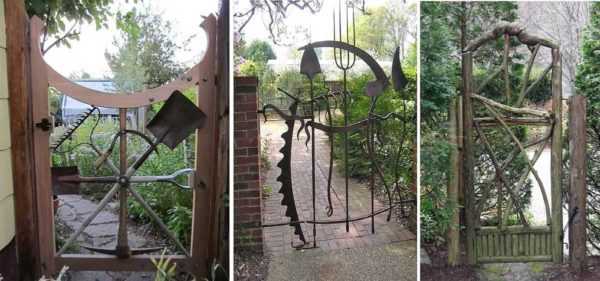

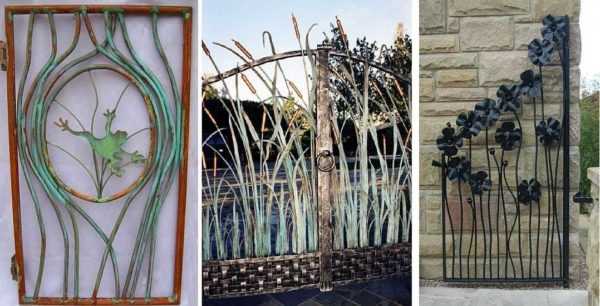

С необычным дизайном

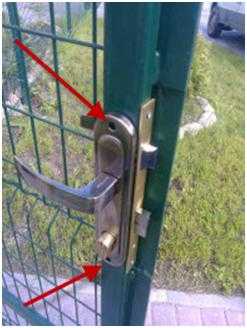

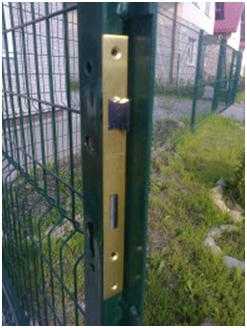

Калитка с замком в металлическом каркасе

kakpravilnosdelat.ru

Кованые калитки (45 фото): распашные встроенные, арочные

Кованые калитки — функциональный элемент, придающие основательность, законченность и изящность защитного барьера любой огороженной территории.

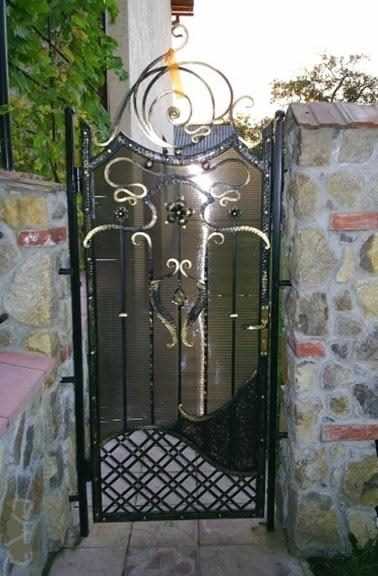

Кованая калитка по индивидуальному заказу с поликарбанатом

Весьма оригинальная кованая калитка с профлистом

Конструктивные особенности калиток, такие как  простота конструкции, минимум конструкционных материалов, придает шарм кованным изделиям.

Высококлассные мастера художественной ковки могут изготовить качественный, долговечные, художественные, удобные калитки на любой вкус.

Таинственная калитка с двустворчатыми воротами

Фантастическая калитка с распашными воротами

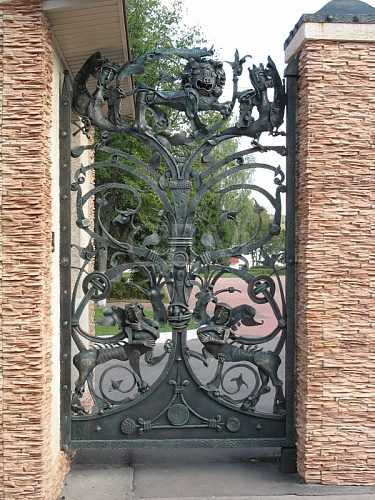

Художественно кованая калитка с невероятным узором

Кованая калитка в уникальном стиле лофт

Классическая кованая калитка с птицами

Невероятно красивая кованая калитка ручной работы

Глухая кованая металлическая калитка

Облегченные ворота с встроенной кованой калиткой

Оригинальная кованая калитка в стиле модерн

Откатные кованые ворота с калиткой

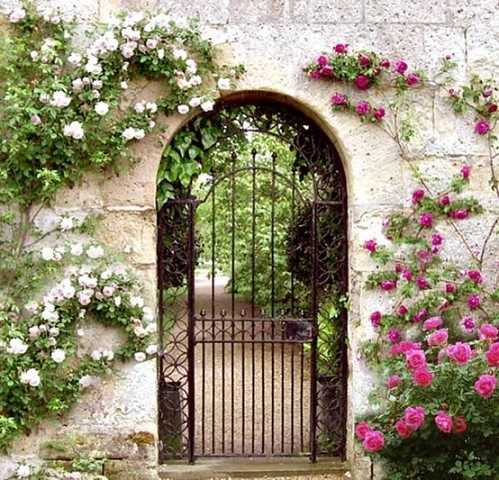

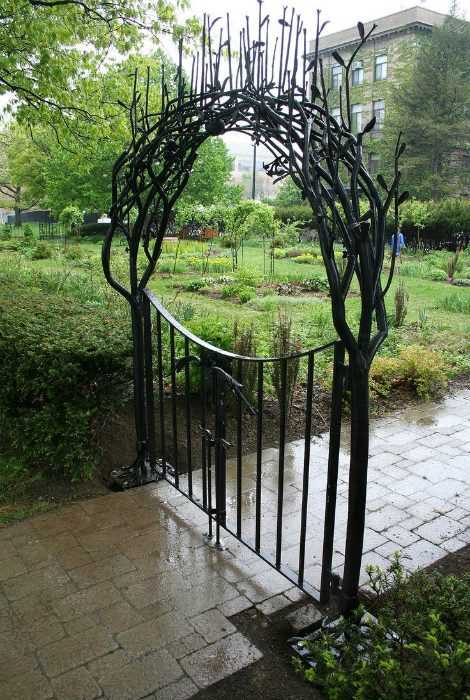

Очень красивая легкая кованая калитка арочного типа

Прозрачная кованая металлическая калитка

Простая и весьма элегантная кованая калитка для многоквартирного дома

Распашная кованая калитка с орнаментом цветы

Глухая деревянная калитка с виноградной лозой

Волшебный орнамент в виде дерева для кованой калитки

Уникальная кованая калитка для частной винодельни с деревом

Солнечный орнамент небольшой кованой калитки

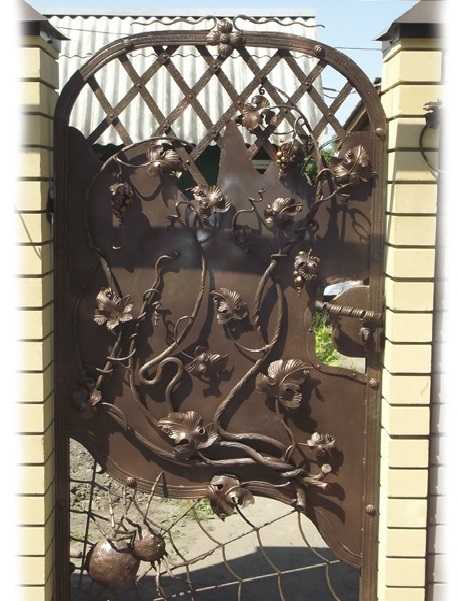

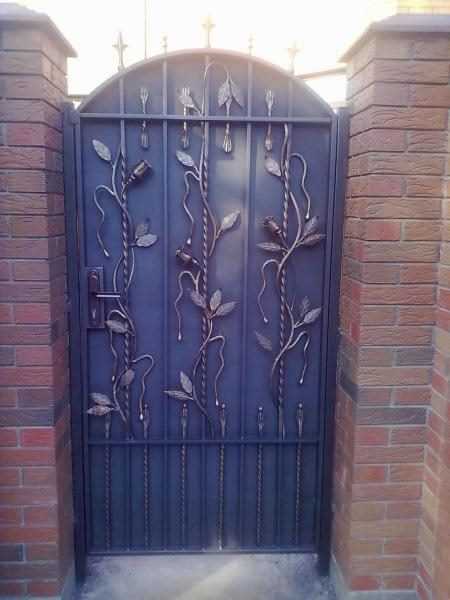

Кованая для дома калитка с лозой

Строгая и невероятно красивая готовая калитка

Ажурная калитка для дачи

Калитка входная с узором виноград

Волшебная кованая калитка для частного дома

Готовая кованая калитка поможет сэкономить время по установке

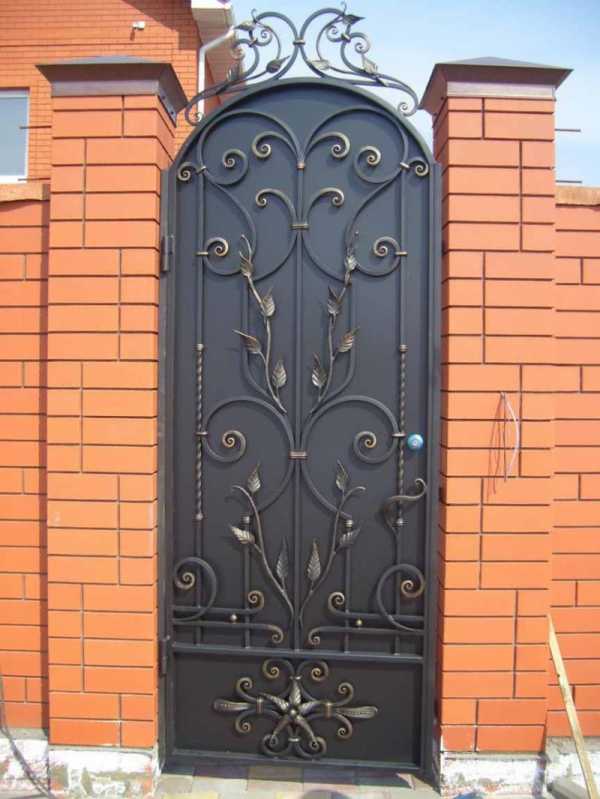

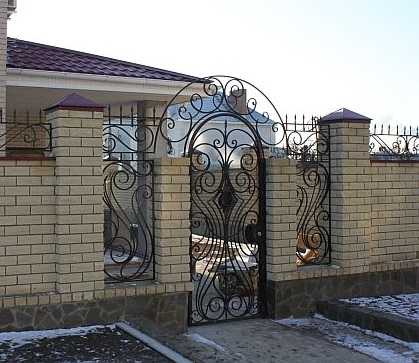

Шикарная кованая калитка на кирпичных столбах

Декоративная кованая калитка с цветными стеклышками

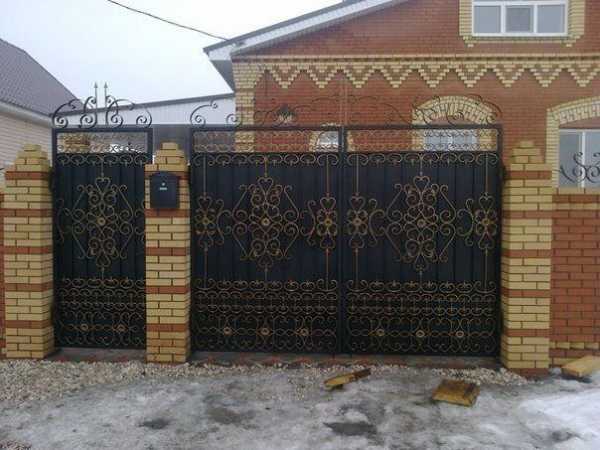

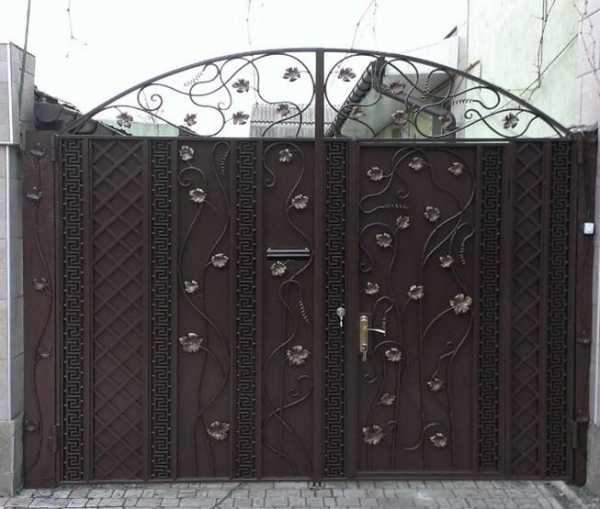

Двустворчатые кованые ворота с калиткой

Декоративная кованая калитка дерево

Деревянная калитка с коваными элементами

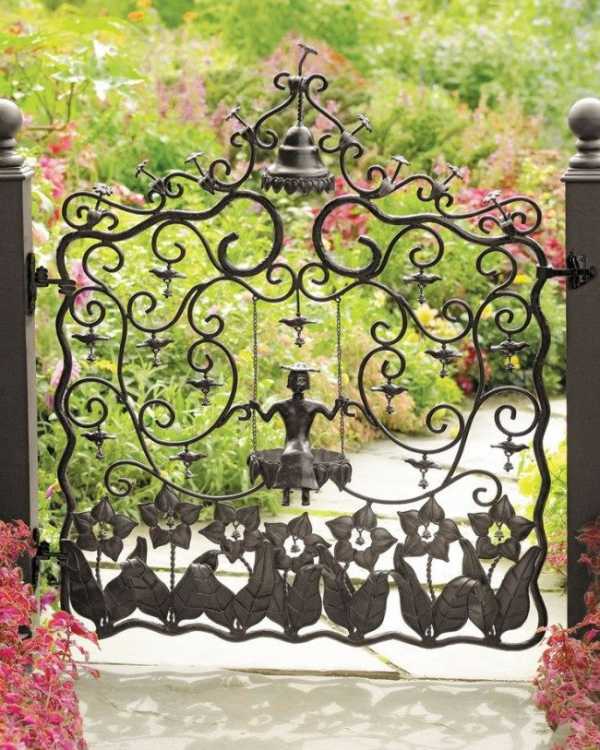

Нежная, изящная калитка с коваными элементами для сада

Двустворчатые кованые ворота с встроенной калиткой

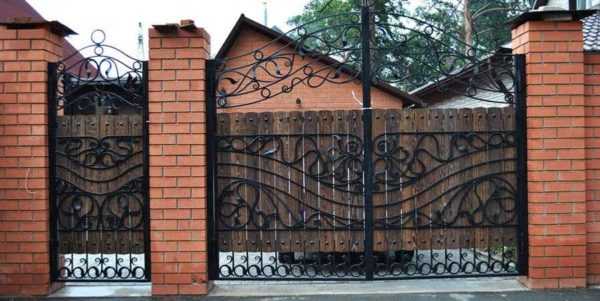

Двустворчатые деревянные ворота с калиткой и коваными элементами декора

Железные ворота и калитка кованые современном стиле

Ажурная железная кованая калитка

Великолепная железная кованая калитка для загородного участка

Изысканная кованая калитка для частного дома за городом

Ковано сварная калитка, подойдет для любых защитных целей

Кованые арки на калитки

Кованые арки над калиткой для парка

Кованые ворота калитки из профнастила

Кованые узоры для калиток вашего участка

Эксклюзивная кованая калитка для великолепного сада

В представленном видео вы увидите великолепие кованых калиток:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Металлические калитки: фото, устанока

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Металлические калитки изготавливают по тому же принципу, что и распашные ворота. Для каркаса берут трубы. Раму можно заполнить листовой сталью, древесиной или профнаститлом, как показаны металлические калитки на фото. Для их изготовления нужен набор комплектующих: петли и замочный комплект.

Дверца металлическая, обшитая профнастилом

Необходимые инструменты:

• Электросварка мощностью 220 V.
• Ручной бур для сверления лунок.
• Болгарка для обрезки и зачистки металла.
• Дрель для просверливания отверстий.
• Ножницы по металлу.

Калитки металлические своими руками, что на фото, делают с использованием опор из труб, железобетона или кирпича. Для них выкапывается общий фундамент глубиной около 1 м или две отдельные ямы. Расстояние между ними составляет 1 м.

Столбики для калитки

• Для изготовления опор берут профильный металлопрокат 100х100 мм с круглым, прямоугольным или квадратным сечением. Для защиты металла от коррозии нижнюю часть конструкции необходимо обработать битумом.
• Деревянные столбы изготавливаются из твёрдых пород древесины: лиственницы, каштана, дуба. Перед установкой дерево обрабатывается антисептиком.
• В продаже есть готовые бетонные столбики. Их также можно сделать самостоятельно.
• Кирпичные опоры обычно изготавливают размером 35х35 см.

Монтаж столбов

Чтобы установить столбики трубного профиля, необходимо подготовить фундамент шириной 0,5-0,8 м. В яму насыпается подушка из щебня слоем 10 см, устанавливается труба. К её нижней части приваривается пластина, предотвращающая проседание конструкции в грунт. Яма уплотняется щебнем, битым кирпичом и песком. Правильность размещения опор проверяется уровнем, после этого яма заливается цементом.

Для кирпичных или железобетонных столбов выкапывается фундамент шириной 0,8-1,2 м. В него устанавливается труба. К ней привариваются и выводятся наружу закладные элементы. Деревянные столбики изготавливают с применением толстых брусьев и устанавливают в ямы глубиной 1-1,2 м. Низ можно обработать антисептиком, битумом или обуглить на костре. Установленная опора заливается смесью цемента с песком и щебнем в соотношении 1:4.

Изготовление и крепление каркаса калитки

Рама, сделанная с использованием профильного трубного металлопроката

Для метрового проёма ширина калитки будет составлять 98 см, высота 142 см. Рама изготавливается из толстых металлических профилей. Элементы будущей калитки соединяются между собой электросваркой или металлическими пластинами с помощью винтов и гаек. После сваривания всех деталей получится каркас размером 98х150 см.

Приваривание половинки петли к раме

Следующий этап – приваривание петель. Можно использовать гаражные. Разъединяем их на две части, одну из которых привариваем к раме, другую – к столбику. К калитке крепится половинка петли без штыря. Чтобы они не сместились во время работы, их нужно предварительно прикрутить к конструкции саморезами, после чего обварить.

Крепление петель

По той же схеме привариваем вторые части петель к опоре. Вначале прикручиваем, а потом обвариваем их по периметру. Переходим к установке будущей калитки. Для этого соединяем петли между собой и выравниваем раму в проёме. Все сварные швы зачищаются, каркас окрашивается.

Для крепления петель на кирпичные или бетонные столбы, приваривают их к металлической стойке, например, швеллеру или трубе. После этого стойка крепится к столбику болтами или дюбелями. Во время сварочных работ старайтесь, чтобы петли располагались так, как показано на фото калиток из металла, то есть параллельно каркасу, и были заподлицо с профилем.

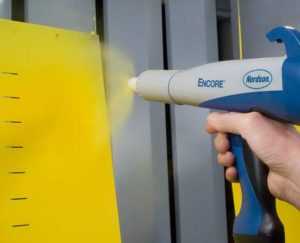

Важно знать! Готовую раму надо очистить от ржавчины и прогрунтовать. Окрашивать её лучше алкидной эмалью для наружных работ.

Обшивка калитки и монтирование замка

Каркас можно обшить досками, профнастилом или стальным листом. Обшивка из деревянных планок или профнастила прикручивается к раме саморезами. Для этого в профиле заранее просверливаются отверстия. Листы стали крепятся кляммерами или болтами.

Замки для металлических калиток применяются навесные, накладные или врезные. При использовании первого типа к раме привариваются на одном уровне две проушины. Одна – на каркасе, другая – на опоре. По желанию проушины привариваются с наружной или внутренней стороны или с обеих сторон.

Для монтажа накладного замка необходимо просверлить в калитке крепёжные отверстия, нарезать в них метчиком резьбу под винты. В полотне необходимо вырезать отверстие для ключа, который будет вставляться с наружной стороны. Замок прикручивается к калитке. Ответная часть — к опоре или вырезается болгаркой.

Монтаж врезной разновидности

Монтирование ответного механизма

Монтирование врезной модели возможно только в случае, если рама изготовлена из профильных труб большого сечения. На торце профиля согласно разметке вырезается ниша для замка. На профиле размечаются и высверливаются отверстия для крепежа, под ключ и стержень для дверной ручки. Таким же образом подготавливается место под ответного механизма. Замок вставляется в паз и закрепляется саморезами.

Установка металлической калитки

rusograda.ru

Калитки из металла фото – фото, изготовление, красивые эскизы, чертежи и схемы конструкции на видео
