особенности, применение материала для различных целей

Проводить монтажные работы над гибкими и легкими конструкциями по типу гипсокартона может даже неопытный в этом деле новичок. Во время монтирования необходимо правильно установить каркас для основания отделочного стройматериала. В настоящее время металлический профиль изготавливается на основе очень тонких, но при этом крепких пластинок, которые крепятся к поверхностям специальными саморезами с применением шуруповёртов или дрели, у которой есть для этой цели соответствующие насадки.

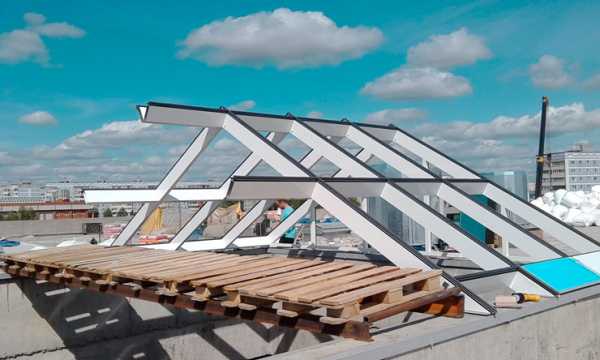

Металлические профили используются для построения каркасов различного рода зданий

Разновидности металлопрофиля

Существует несколько видов металлического профиля. У каждого имеются как положительные, так и отрицательные стороны. Кроме этого, каждый тип железного профиля применяется для определённых целей. Например, профильные трубы можно отличить от любых других типов тем, что у них есть сечение, всегда отличное от круглого.

Размер этого строительного материала напрямую связан с целью использования: чем больше будут трубы, тем большую нагрузку они смогут брать на себя. Диаметр и сечение могут быть различными, начиная от 20 мм и заканчивая 60 мм и более.

По ГОСТу трубы по методу производства делятся на несколько типов:

  1. Горячедеформированные.
  2. Холоднодеформирование.
  3. Электросварные.
  4. Холоднодеформированные электросварные.

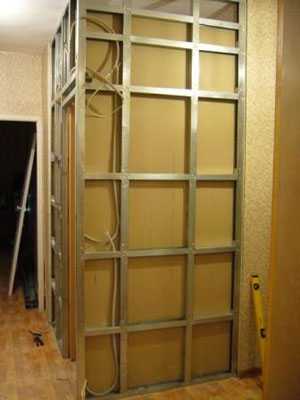

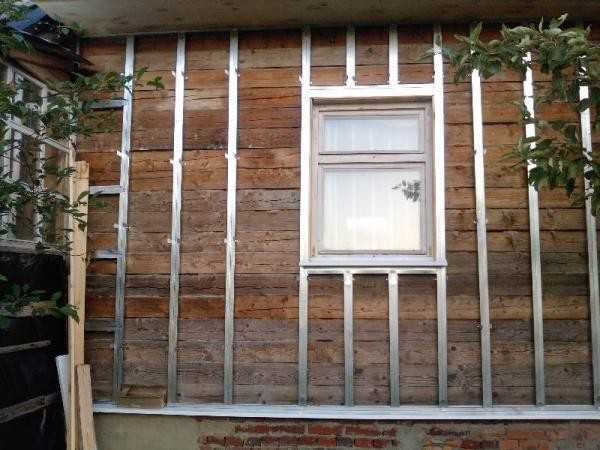

В этом видео показано как сделать каркас из металлического профиля:

Первые две разновидности при этом являются бесшумными. Такие конструкции завоевали большую популярность за счёт своих отличных качеств. Главные особенности этих труб заключаются в том, что они:

  1. Практически не подвергаются деформации, даже если на них будет воздействовать сильная механическая нагрузка.
  2. Отличаются довольно небольшой стоимостью, если сравнивать с обычными трубами. Это связано с тем, что этот строительный материал производится из меньшего количества металла, так как внутри он полый.
  3. Имеют весьма небольшую массу.
  4. Обладают хорошей устойчивостью к различным коррозиям, за исключением оцинкованных видов профильных труб, которые применяются весьма нечасто.
За счёт полой структуры профили из металла имеют малый вес и высокую прочность

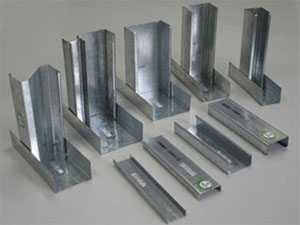

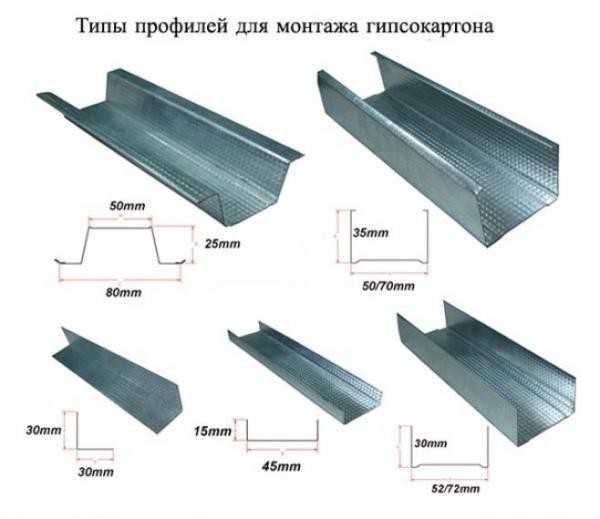

Типы профилей для монтажа гипсокартона

Для монтажа гипсокартона применяется специальный стоечный профиль. У него есть международная маркировка CW. Применяется такой материал для создания гипсокартонных перегородок и поверхностей, всегда располагаясь при этом в направляющих.

Кроме этого, стоечный профиль может применяться для монтажных работ рекламного баннера. При строительстве и проведении монтажа в основном используется прямоугольный тип профильного материала, который имеет размеры:

  1. 50×50 мм. Расположить утеплитель у него нельзя никаким образом, зато применение таких труб позволяет значительно экономить место в небольших помещениях.
  2. 75×50 мм. Применяется весьма редко, в основном, при установке перегородок и декоративных панелей.

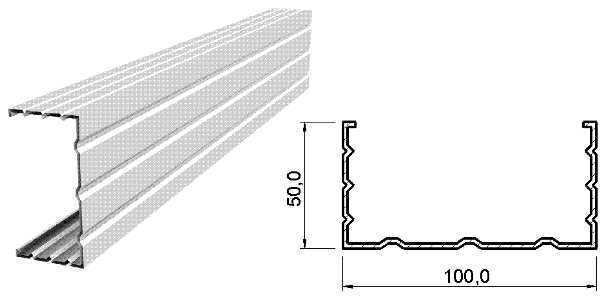

  3. 100×50 мм. В такие трубы очень легко расположить практически любые типы утеплителя.
Профили для гипсокартона имеют разную толщину, зависит она от целей использования гипсокартонной обшивки

Также для монтажа гипсокартона может применяться потолочный тип профиля. У него имеется западноевропейская маркировка CD. Обычно материал имеет Т-образную форму, крепится он прямо на самом потолке при помощи специальных элементов. Из этого профиля формируется каркас потолка. Чтобы упростить монтажные работы, применяют разные дополнительные элементы, при помощи которых материалу можно придать абсолютно любую форму:

  1. Прямой подвес.
  2. Подвес с анкерными зажимами.
  3. Краб, который используется в целях соединения элементов под прямым углом.
  4. Соединяющая фурнитура и удлинители.

Многие опытные строители при этом настоятельно не рекомендуют применять в монтажных работах краб, так как он может стать причиной деформации профильного материала, поэтому лучше всего использовать его для профиля большей толщины и размера. В таком случае краб маловероятно поспособствует деформации.

Профиль-краб используется для крепления нескольких профилей в единую структуру

Направляющий металлопрофиль имеет международную маркировку UD и UW, первая из которых указывает на монтаж потолка, а другая — на монтаж каркаса. Толщина такого материала должна подбираться на основе толщины самой стены, на которую надо прикрепить каркас. При этом необходимо видеть разницу направляющего профиля для каркаса и потолка, так как в этих материалах имеются различные характеристики даже относительно состава металла, который применяется для изготовления.

Для монтажных работ потребуются некоторые инструменты:

  1. Ножницы по металлу, чтобы нарезать требуемые профильные элементы.
  2. Рассекатель, благодаря которому можно будет легко крепить элементы по углам.
  3. Просекатель для создания отверстий.

Угловой профиль применяется в целях укрепления и выравнивания профилирующих углов. Толщина его может быть от 4 до 9 мм. Размер при этом подбирается на основе основного профиля. Если толщина их будет отличаться, то уже будет довольно сложно выровнять углы. Изготавливается угловой профиль сразу с углом 85 градусов, благодаря чему он максимально плотно и ровно соприкасается с самим гипсокартоном.

Маячковый, или, как его еще называют, гнутый, профиль используется, как правило, в целях выравнивания поверхности. Этот материал представляет собой небольшую рельсу. В основном применяется гнутый профиль при штукатурке стен. В настоящее время в строительных магазинах можно увидеть все типы этого материала.

Однако стоит обратить внимание на то, что во время покупки не надо экономить на маячковом профиле, а также не приобретать изделия китайских производителей. Специалисты рекомендуют платить на 25% больше, но взять действительно качественный металлопрофиль западноевропейских или отечественных производителей. Длина материала при этом не играет никакой роли.

Материал для обустройства крыши

Профилированный лист — это один из видов стальных профилей, который является самым распространенным на современном рынке кровельным материалом, применяемым повсеместно. Исключение могут составить лишь регионы Крайнего Севера, а также другие районы, где наблюдаются специфические климатические условия. Это указывает на то, что применять профиль в качестве кровельного материала возможно абсолютно по всей России, не беря во внимание то, в какой именно местности располагается здание.

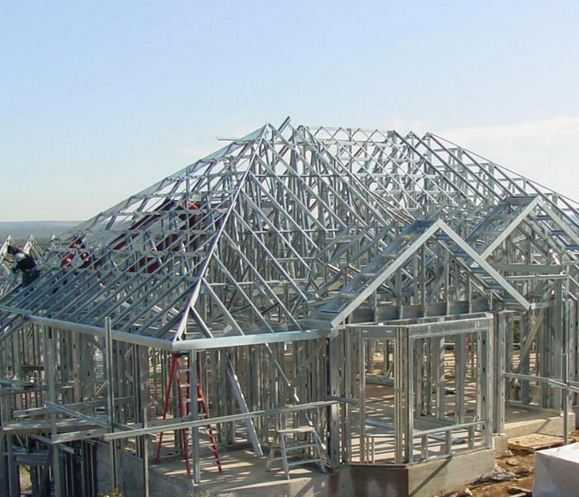

С помощью профилированных листов строится каркас для крыши

Также он применяется в качестве материала для изготовления ворот, крепления различных конструкций, постройки гаража, навесов, дверей, заборов. Таким образом, сфера его применения практически не ограничивается. Профильные листы обладают множеством положительных качеств:

  1. Является устойчивым не только к воздействию окружающей среды в суровых климатических условиях, но даже к некоторым механическим повреждениям. И это всё притом, что производится материал на основе стальных листов, толщина которых составляет от 0,5 до 2 мм.
  2. Профильные листы являются очень устойчивыми к различным коррозиям, а также очень простыми при монтажных работах. Профиль также обладает довольно небольшим весом, поэтому использовать его возможно и для обшивки здания, а не только в роли кровельного материала.
  3. Имеется большой выбор цветовой гаммы, благодаря чему можно подобрать даже желтую или пурпурную крышу, ведь профнастил в настоящее время изготавливается в нескольких десятках цветовариаций. Таким образом, можно воплотить какие-то дизайнерские задумки, например, оформить крышу из профильных листов чёрного цвета, а забор сделать белым. Установить этот материал довольно просто своими руками, не прибегая к помощи специалистов.

Однако ни в коем случае не стоит путать профильные листы с металлической черепицей, так как эти материалы являются абсолютно разными. Кроме этого, металлочерепица не имеет ничего общего с обычной черепицей. Перед приобретением профильного материала для обустройства крыши надо принимать во внимание все эти нюансы.

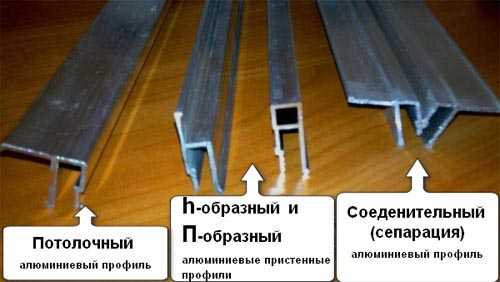

Багеты для натяжных потолков

Натяжные потолки в настоящее время считаются наиболее презентабельными и практичными при отделке жилых, а также коммерческих помещений. Багеты для натяжного потолка производятся на основе алюминия. Этот материал является довольно прочным, чтобы противостоять сильному давлению, которое может появиться при туго натянутой поливинилхлоридной пленке. Относительно метода крепления они разделяются на несколько категорий:

  1. Стеновые багеты, имеющие наибольшую популярность. Полотна при этом крепятся на расстоянии минимум 5 см от плиты перекрытия.
  2. Потолочные багеты, которые крепятся на несущей плите только в тех случаях, когда настенный материал является недостаточно прочным.

    Потолочные багеты для натяжного потолка должен крепится на прочный каркас

  3. Универсальные багеты, которые закрепляются как на настенные поверхности, так и на потолок.
  4. Конструкционные, представляющие собой непростые изделия, при помощи которых изготавливаются ступени, углубления и выступы на многоуровневых потолках.
  5. Соединительные багеты, которые необходимы, чтобы соединить несколько полотен во время отделки комнат большой площади.

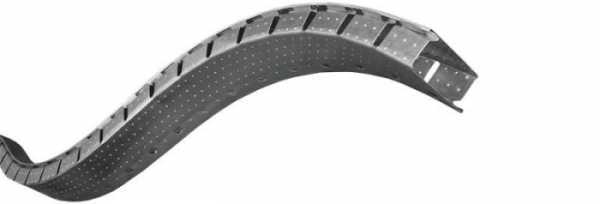

Если есть необходимость создания криволинейных конструкций, то в профильном материале переделываются треугольные пропилы.

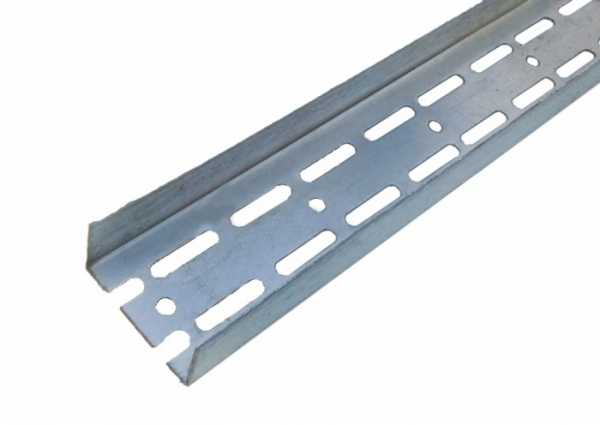

Термопрофильный материал

Термопрофильный материал квадратного сечения представляет собой простую балку из стали с перфорацией. Применяется он только для монтажных работ быстровозводимых строений, так как это осуществляется на основе специально разработанной схемы. При строительстве зданий по обычной технологии применение термопрофильного материала, по сути, считается неуместным. Подобный тип профиля имеет множество положительных качеств:

  1. Его применение позволяет почти полностью исключить потерю тёплого воздуха из фасада здания. А если имеется необходимость, то и холодного воздуха.
  2. Можно значительно удлинить тепловой поток благодаря имеющейся перфорации.
  3. Возводить строения с помощью термопрофильного материала возможно абсолютно на любом типе почвы, включая даже горные виды грунта.
  4. Для скрепления частей применяются самые простые саморезы, таким образом, установка каркаса не отнимет много времени.
Термопрофиль обеспечивает хорошую теплоизоляцию за счёт наличия перфорации

Необходимые комплектующие

Невозможно провести монтажные работы в профиле, не используя какие-либо дополнительные элементы. Однако количество этих комплектующих является не таким уж и большим. Для монтажа потребуются:

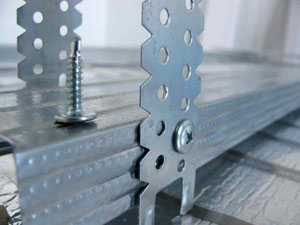

  1. Двухуровневые соединители, которые применяются в целях крепления частей профильного материала на разных уровнях.
  2. Одноуровневые соединители, представляющие собой крабы, которые рекомендуется применять только в тех ситуациях, если толщина металлического каркаса является довольно большой, в противном случае, он может подвергнуться деформации.
  3. Прямые подвесы, которые применяются только в одном случае: когда производится монтаж подвесного потолка.
  4. Анкерные подвесы, способные соединить направляющий и потолочный металлический профиль. Эти элементы могут выдержать нагрузку до 25 кг.
  5. Продольные соединители, при помощи которых элемент профильного материала возможно удлинить, что иногда требуется при неправильном расчете или замере.
  6. Угловые соединители.

Стоит обратить внимание на то, что вместо угловых соединителей возможно также применять и одноуровневые, которые, кстати, по цене будут намного дешевле. Но также стоит помнить о возможной деформации каркаса, если будет использоваться краб.

Иногда крепежные элементы и фурнитура могут быть изготовлены с браком. Самыми распространёнными типами бракованных работ являются:

  1. У металла очень маленькая толщина, из-за чего саморезы просто прокручиваются.
  2. Если на крепежных элементах имеются ржавые следы, то процесс этой коррозии будет продолжаться и дальше. Приобретать и применять такие крепежи и фурнитуру категорически запрещается.
  3. Неправильная прокатка.

Неправильные размеры в совокупности с небольшой толщиной материала являются самым опасным видом брака.

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Виды металлического профиля

Металлический профиль представляет собой изделия значительной длины. изготовленные посредством прокатки металлического листа. Профиль может иметь различную форму  и размеры поперечного сечения. Для изготовления профилей используется сталь различных марок и алюминиевые сплавы.  В ширину металлические профили могут достигать размеров 1 — 10 см, при этом толщина стенок составляет 0,1 — 1,2 см.

При возведении высотных конструкций необходимо делать точный расчет силовой нагрузки во избежание деформации зданий. Чаще всего возможно возникновение деформации двух видов — упругой и пластической.  Именно пластическая деформация может стать причиной разрушения всей конструкции целиком.

Достоинства профиля.

К неоспоримым преимуществам данного вида строительного материала можно отнести следующие свойства:

  • прочность изделий;
  • легкость металлического профиля, что позволяет создавать облегченные конструкции;
  • удобство монтажа и высокая скорость изготовления металлоконструкций;
  • невысокая стоимость материала;
  • длительный срок эксплуатации конструкций из металлического профиля.

Именно все эти очевидные преимущества металлического профиля позволяет использовать его во время постройки высотных зданий и отделке разного уровня сложности.

Виды металлического профиля.

На сегодняшний день существует большое количество профилей, имеющих различную форму поперечного сечения. Также профили могут различаться по способу изготовления. Чтобы защитить их от окисления и появления ржавчины. изделия покрывают оцинковкой или другими защитными составами.

Можно выделить несколько основных видов профильных изделий:

  • Профильная труба;
  • Профили для гипсокартона;
  • Комплектующие для профиля;
  • Металлические профили для крыши;
  • Термопрофиль.

Рассмотрим каждый из этих видов металлических профилей более подробно.

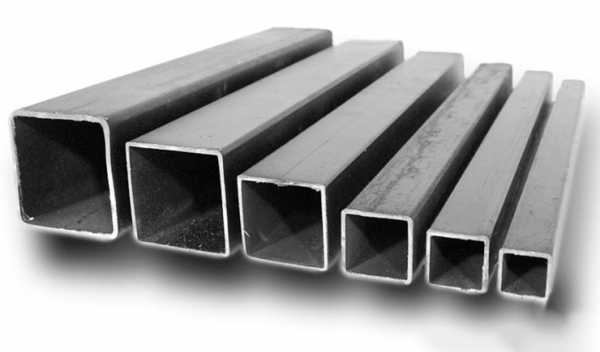

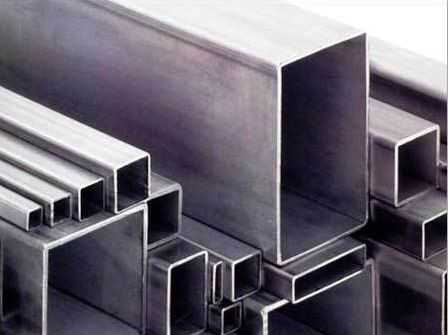

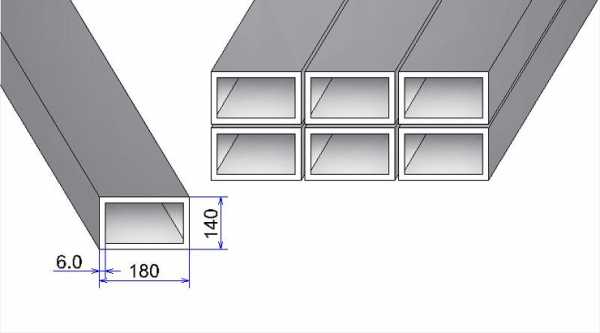

Профильная труба.

Этот вид профильных изделий представляет собой пустое внутри длинномерное изделие, имеющее поперечное сечение в виде определенной геометрической фигуры:

  • квадрата;
  • прямоугольника;
  • овала;
  • многоугольника.

Профильная труба предназначена для использования в наружных отделочных или строительных работах. Этот вид профильных изделий предназначен для возведения различных металлоконструкций, изготовления стропил и балок перекрытия, а также дверных проемов.

По своему назначению профильная труба полностью соответствует железобетонной или деревянной балке. В процессе производства используется метод горячей или холодной обработки и специальной деформации листового металла. Чем толще металлический лист, тем сложнее делать из него профильную трубу — но тем более прочным получится изделие.

Существует огромное количество разных видов профильных труб, но среди них самой высокой прочностью характеризуются изделия, имеющие прямоугольное или квадратное сечение. Монтаж профилей этого вида выполняют электросваркой, но возможно их соединение и с помощью хомутов.

Металлоконструкции, выполненные из профильной трубы, характеризуются прочностью. но при этом отличаются небольшим весом. Для бытовых целей применяются металлические профили простые по своей форме и имеющие относительно небольшие размеры.

Для строительства крупных объектов и в промышленности применяются практически все существующие виды металлических профилей. Стальные профильные трубы используются для постройки торговых модулей, палаток и павильонов, для спортивных площадок, а также во время монтажа рекламных щитов.

Профильные трубы самого небольшого размера используются в производстве спортивного инвентаря, изготовлении мебели, а также в качестве отделочных элементов в оформлении интерьера. А для изготовления мощных и крепких конструкций, несущих большую нагрузку используются профильные изделия, имеющие сечение от 10 x 10 x 6 см и больше.

Алюминиевые профильные трубы применяются для изготовления легких конструкций, которые должны иметь стойкость к окислению металла и появлению ржавчины. Чтобы алюминиевый сплав был прочнее, но в то же время не терял своей пластичности, в него добавляют медь, марганец и магний.





Профили для гипсокартона.

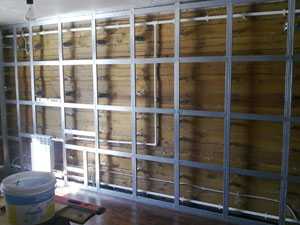

Для создания межкомнатных перегородок внутри помещения применяются специальные виды металлических профилей, которые тоже различаются по своим размерам и форме. Из них зачастую делают каркасы для подвесных потолков и перегородок, а еще используют в обшивке поверхности стен.

Существует несколько видов металлических профилей для монтажа гипсокартона, среди которых можно назвать следующие:

  • Профиль стоечный ( ПС) — по своему внешнему виду представляет собой полосу из жести, согнутую в виде швеллера. Этот вид профиля легко подвергается деформации и при необходимости может изготавливаться с помощью простейшего оборудования, а то и вручную. Для придания дополнительной жесткости на изделиях присутствуют продольные гофры.

Основное предназначение стоечного профиля — это монтаж перегородок, различных вертикальных стоек и облицовка стен. Во время установки конструкций профиль стоечный монтируют с подходящим по размеру направляющим профилем. Особенности их формы позволяют производить максимальную стыковку изделий между собой.





В стенках стоечного профиля существуют специальные отверстия, сквозь которые можно протягивать кабель во время монтажа электропроводки.

  • Профиль направляющий ( ПН) — выполняет функции горизонтальной направляющей, имеющей форму буквы » П», в которую вставляются вертикальные стойки. Также направляющий профиль используется в качестве направляющего при установке потолочного профиля, подобранного по размеру.
  • Потолочный профиль ( ПП) — используется для обшивки поверхности стен и во время изготовления каркаса для подвесного потолка. Он прикрепляется к основе с помощью специальных подвесов.  Профиль потолочный необходимо покупать в комплекте с соединительными элементами нужных размеров, чтобы облегчить и ускорить монтаж потолка.
  • Профиль угловой ( ПУ) — предназначен для защиты наружных углов гипсокартоновой обшивки от механических повреждений различных видов. Специальная форма и острый угол поперечного сечения позволяют данному виду профильного изделия максимально плотно прилегать к облицовке.

Также этот вид металлического профиля имеет перфорацию, сквозь отверстия которой проникает шпатлевка, помогая плотно скреплять металл с гипсокартоновым листом.

  • Профиль гнутый ( ПГ) — бывает двух видов — вогнутый и выпуклый. Этот вид профильных изделий служит для монтажа многоуровневых потолочных конструкций и для создания арочных проемов.





Профиль для крыши.

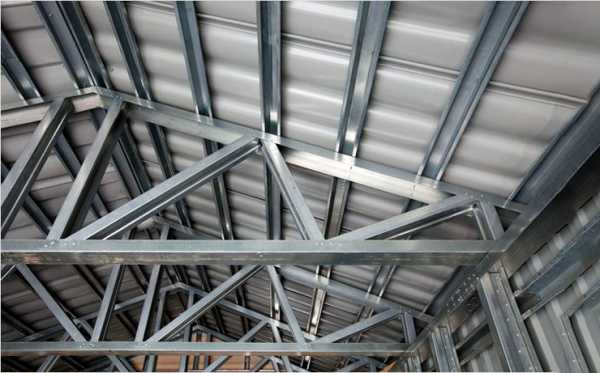

Металлический профиль широко применяется во время строительства одноэтажных жилых домов. На сегодняшний день гораздо выгоднее и удобнее заменять стропильную систему стальным профилем, потому что профильные изделия способны выдерживать гораздо большую нагрузку по сравнению с деревянными балками. Профиль обладает противопожарными свойствами,  а также имеет длительный срок службы.

Металлические профили для изготовления несущих конструкций могут быть изготовлены способом горячего катания или гнутыми. При этом расход горячекатанных профилей будет значительно больше, по сравнению с гнутыми. Поверхность металла защищена от коррозии с помощью цинкового покрытия или обработки специальными составами.





Термопрофиль.

Данный вид профильных изделий имеет внешнее сходство с металлическим профилем для монтажа гипсокартона. Однако основной отличительной чертой термопрофиля является то, что на его поверхность нанесена специальная перфорация, которая помогает снизить потери тепла.

Перфорационные отверстия располагаются в шахматном порядке. Подобная просечка листа позволяет удлинить тепловые потоки через металл, что значительно снижает потери тепла. При этом улучшается шумоизоляция и виброустойчивость изделия. Термопрофиль чаще всего используется при возведении наружных балок дома, в также в процессе облицовки фасада для монтажа  утепляющего материала.



design-fly.ru

Какие бывают профили для гипсокартона

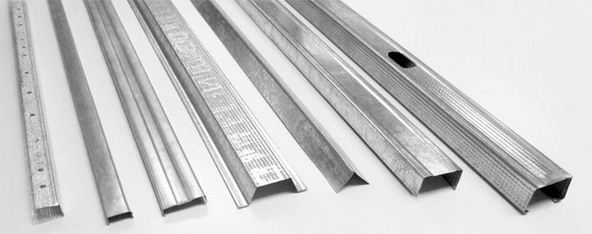

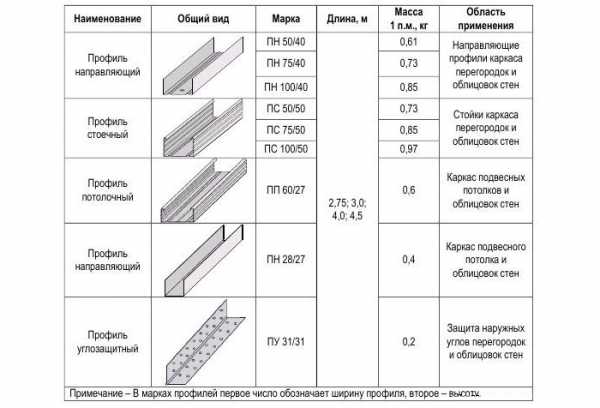

Виды и размеры профилей для гипсокартона

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

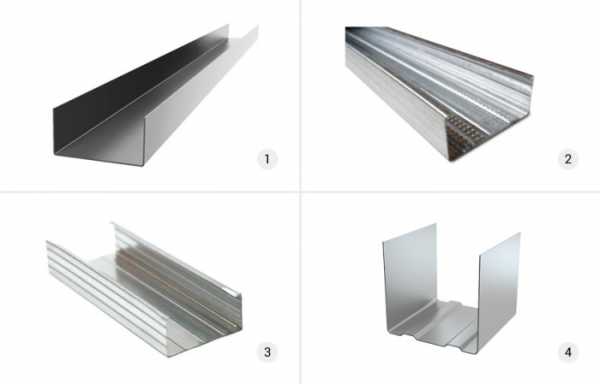

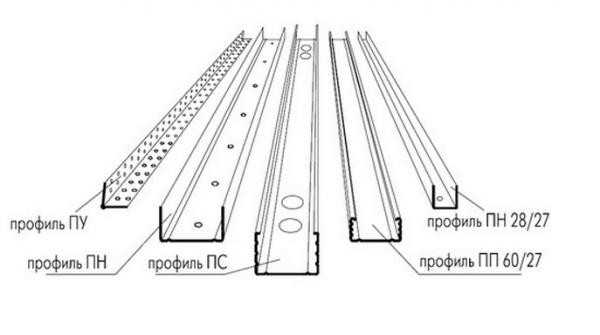

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

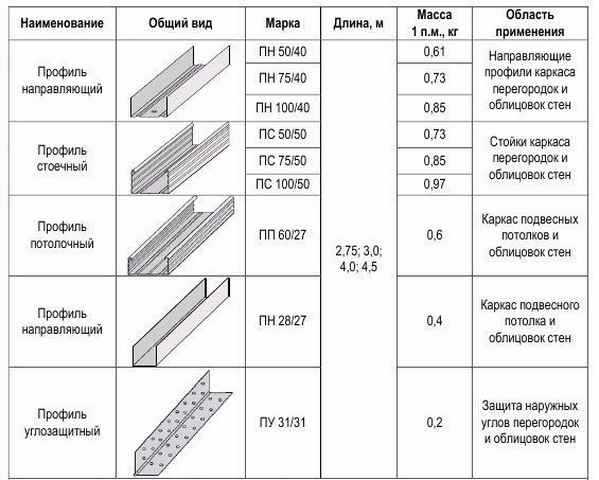

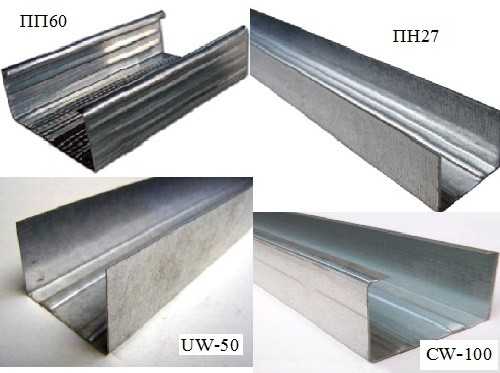

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

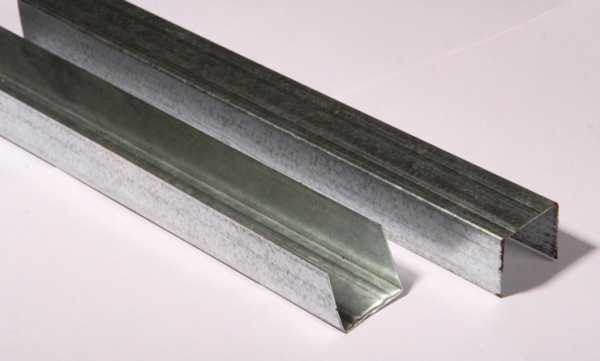

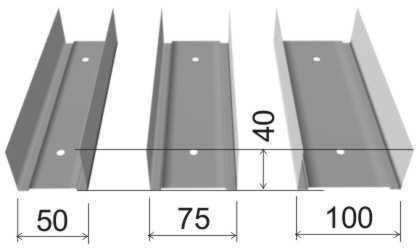

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

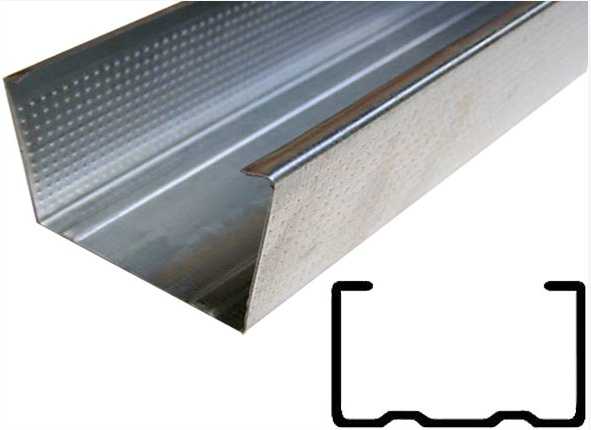

Стоечный – ПС (CW)

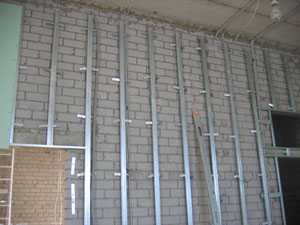

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

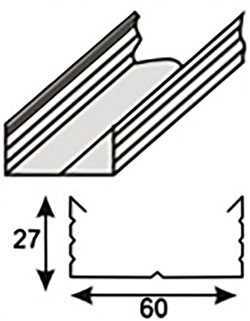

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

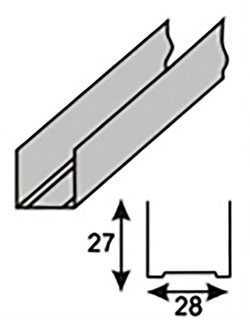

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

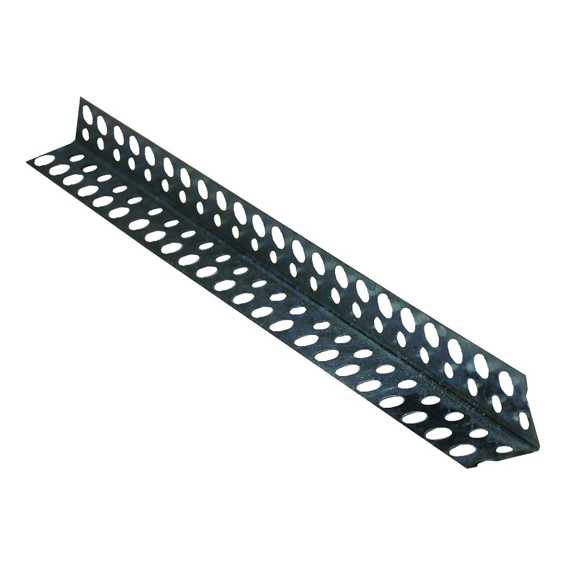

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

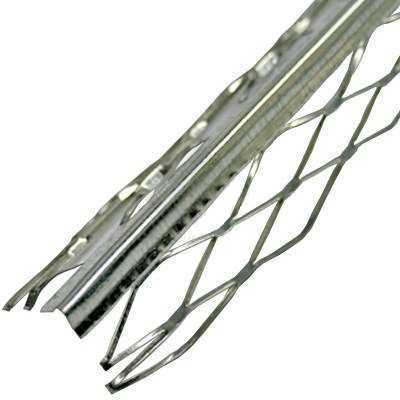

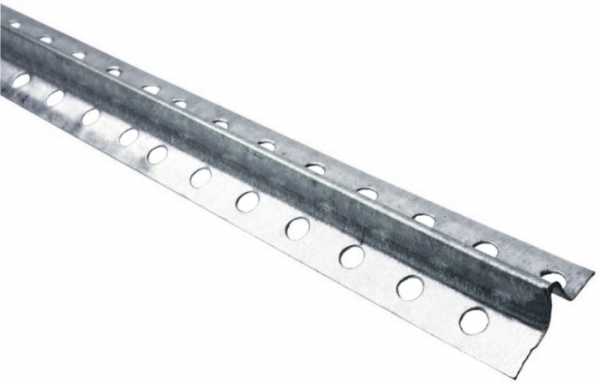

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

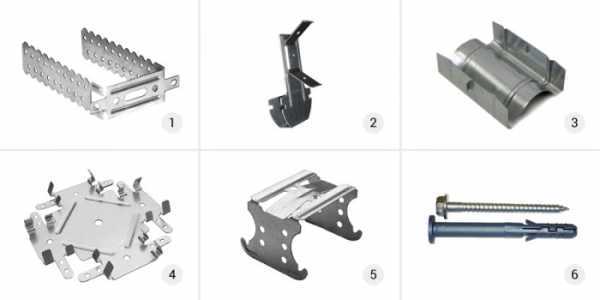

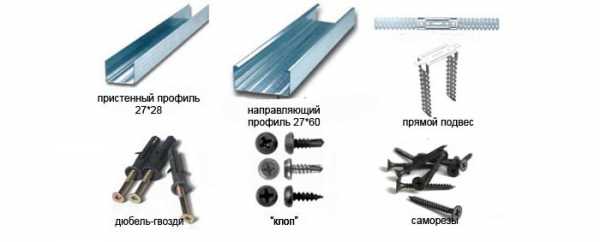

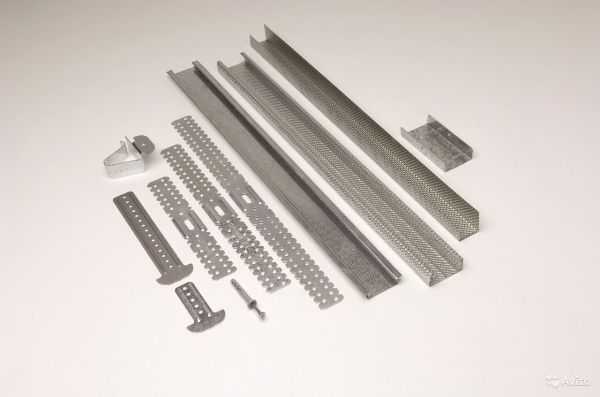

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).

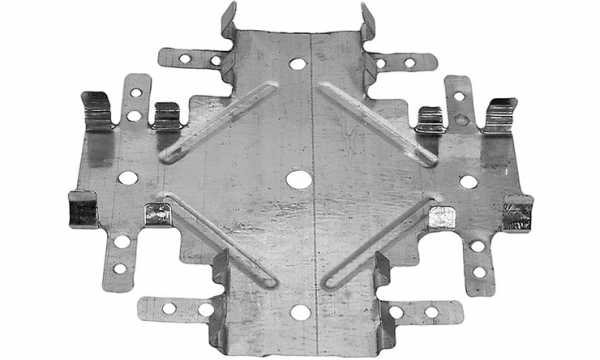

  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Инструкция по выбору профиля под гипсокартонные конструкции

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.

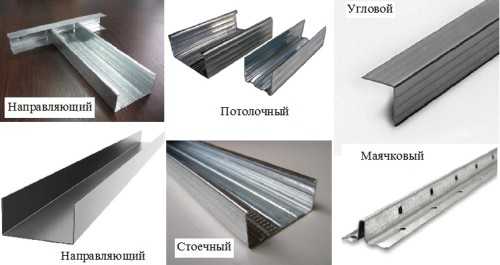

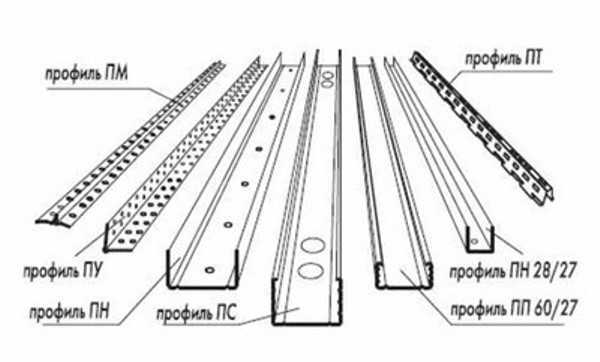

Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них: CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

  • толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
  • толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
  • толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

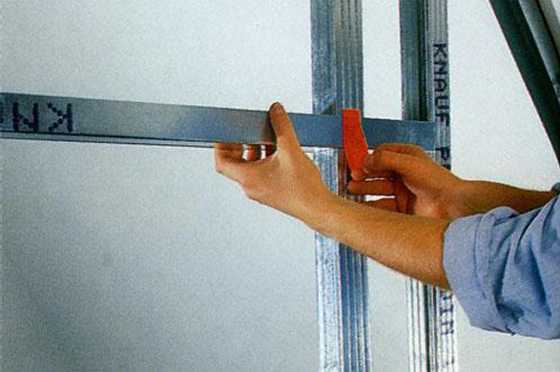

Монтаж каркасных элементов

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

  • прямой универсальный подвес – 120 мм. В народе получил название «пэшка» или жаба. Применяется при необходимости соединить стационарную стену или потолок с металлической обрешеткой. Его основание устанавливаем на стене, а на профиле фиксируем его гибкие лапки. Лишние части лапок затем просто пригибаем вовнутрь конструкции;
  • удлинитель для профилей CD-60. Предназначение крепления видно из его названия. Удлинители и соединители

Установка осуществляется саморезами для металла;

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

  • соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
  • двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
  • подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

  • направляющие профиля. Они будут выступать в роли несущих элементов;
  • стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Статьи по теме

Виды профилей для гипсокартона: размеры и назначение

Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

  • Профиль для обшивки плоскости
  • Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

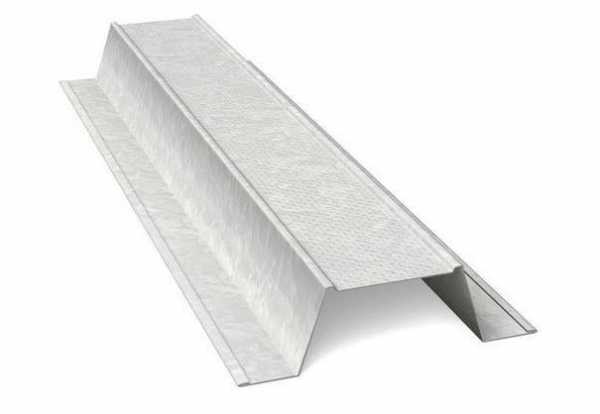

Профили для создания основного каркаса

В этой роли применяются:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
  • Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
  • Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

  • Профили направляющие с маркировкой UW. предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
  • Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

  • Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
  • Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

  • Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
  • Стоечные профили CW в зависимости от назначения имеют размеры:
    • 48,8х3000х50
    • 73,8х3000х50
    • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

  • Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
  • Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
  • Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье. которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Читайте также:

Источники: http://ogipse.ru/128-vidy-i-razmery-profilej-dlya-gipsokartona/, http://gipsportal.ru/krepleniya/kak-vybrat-profil-dlya-gipsokartona.html, http://megabeaver.ru/materials/profil/vidy-profilej-dlya-gipsokartona-razmery-i-naznachenie.html

izgipsokartona.ru

Какие бывают оконные профили - Всё об окнах

Пластиковые окна: какие бывают профили и чем отличаются друг от друга

Металлопластиковое окно состоит из двух главных конструкционных деталей: ПВХ-профиля и стеклопакета. В качестве переплета применяют также деревянный, алюминиевый, комбинированный профиль, но лидером, безусловно, остается металлопластиковый.

Вопрос: пластиковые окна, какие бывают профили, на первый взгляд странный, поскольку конструкция их одинакова. Но отличия имеются.

Сравнительные характеристики

Конечно, любой ПВХ-профиль армирован внутри оцинкованной сталью и поэтому отличается большой прочностью и надежностью. Это качество общее для всех видов изделия.

Главным отличительным параметром выступает монтажная ширина:

  • классическая – составляет 5,8 см, наиболее распространенная, так как она рассчитана для замены деревянных оконных рам;
  • для объектного строительства – 6,0 см;
  • прибавленная – увеличивается до 7,0 см, отличается прекрасными тепло- и звукоизоляционными свойствами;
  • 9,0 см считается признаком премиум-класса, хотя на сегодня известны и системы с шириной и 10,2 и 10, 4 см.

Такой профиль применяют в домах с пассивным отоплением, он практически не допускает теплопотерь. Так что ответ на вопрос: пластиковые окна, какие бывают профили, важен для правильного выбора изделия.

Толщина профиля согласно ГОСТ нормируется следующим образом:

  • класс А – ширина внутренней стенки составляет 2,5 мм, внешней – 3,0 мм. Параметры совпадают с Европейскими промышленными стандартами;
  • класс В – 2,0 и 2,5 мм;
  • класс С не нормируется. Соответственно, изделия этой категории наименее надежны.

Немецкий ПВХ-профиль

В данном случае объединение изготовителей оконного профиля Германии в одну группу вполне оправдано: стандарт качества RAL, принятый в стране, обязывает выпускать продукцию только класса А, что гарантирует лучшую теплоизоляцию и защиту от шума.

Описывая пластиковые окна, уточним, какие бывают профили немецкие:

  • Trocal – отличают точные геометрические размеры. Это малозаметно глазу, но весьма ощущается при монтаже окна. В коллекции компании есть окна, где предусмотрена установка жалюзи внутри стеклопакета.
  • Rehau – предоставляет большой выбор моделей, в том числе с белыми уплотнителями, характеризуется хорошей морозостойкостью.
  • Vekа – отличаются большим световым проемом, выпускает профиль повышенной ширины – до 9 см.
  • KBE – производится в Германии и в России, что обеспечивает более доступную стоимость. Прочен, долговечен, разнообразен. Недостатком его считают цвет: он не отличается яркой белизной, как Trocal, например.

Какой бывает оконный профиль ПВХ?

Как выбрать оконный профиль ПВХ?

Профиль ПВХ в пластиковом окне важен не меньше, чем любая другая составляющая. От его зависит шумо-, теплоизоляция, физические характеристики окна, долговечность, то есть, все характеристики окна диктует в большей части именно профиль. Поэтому выбирая окна ПВХ, важно в первую очередь оценивать именно его, а дальше уже думать о стеклопакетах, фурнитуре и других элементах светопрозрачной конструкции.

1. Преимущества ПВХ профилей.

Пластиковые окна популярны не только из-за продуманных стеклопакетов, тут важны и экструдированные профили указывающие ряд характеристик будущему окну. Во-первых, это долговечность, ведь стекло вечное, а эксплуатационные сроки диктует именно материал рамы. Профили ПВХ имеют срок службы не менее 50 лет, при этом все это время они выглядят, как новые. Старые деревянные окна приходилось постоянно красить и с каждым годом уход становился более сложным. Слои краски, рассохшиеся рамы, это основные проблемы, делающие окна старыми. В ПВХ окнах профиль не надо красить, он и без этого прекрасно справляется с любыми атмосферными воздействиями. Новые системы покрытия уже давно справились с рядом недостатков первых окон и могут не только сохранять покрытие, но и внедрять любые цветы и фактуры. При этом безопасность новых поверхностей тоже не подлежат сомнениям.

Кроме того, современные профили ПВХ прекрасно удерживают тепло и подавляют звук, делая новые оконные системы тихими и теплыми. Профили тут отыгрывают немаловажную роль, хотя стеклопакеты в этом плане больше задействованы.

ПВХ профиль, как основа, является одной из главных составляющей пластикового окна.

Последнее преимущество, которое ранее было негативом, это коэффициент расширения светопрозрачной конструкции. Ранее, это был большой недостаток, так как пластик существенно расширяется при небольших колебаниях температур. Но современные окна имеют армирующие составляющие внутри профилей, которые вместе с правильным крепежом прекрасно борются с этим неприятным моментов. Поэтому современные ПВХ окна действительно избавились от всех недостатков прошлого столетия и подлинно являются идеальным решением для дома. Главное, чтобы выбрать правильно профиль ПВХ, стеклопакет, фурнитуру и в целом пластиковое окно.

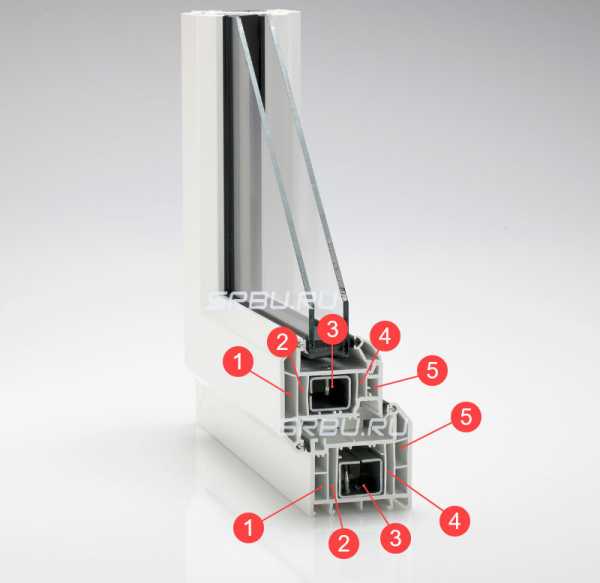

2. Камеры профилей ПВХ.

Профили, как и стеклопакеты пластиковых окон, имеют камеры и делятся по их количеству. Самые простые – трехкамерные профили, есть четырех-, пяти-, шести-, семикамерные и больше. Каждая из камер несет свои функции. Например, в трехкамерных ПВХ профилях, средняя камера – проектируется всегда под армирующие элементы, передняя – является дренажной и служит для вывода конденсата из внутренней части окон. Другие камеры – просто дают дополнительную звуко- и теплоизоляцию. Логично, что чем больше камер – тем эффективнее окно. Считается, что окна с тремя камерами в профиле имеют сопротивление теплопередаче около 0, 5-0, 6 м2*С/Вт. Окна на 4-6 камер – уже 0, 7-0, 85 единиц. Это значимые отличия и, учитывая температурные моменты, в большинстве районов России (с минимальной температурой зимой -20 и холоднее) нельзя устанавливать пластиковые окна с камерами меньше четырех. Даже Европа отказалась от таких профилей, и они используются только для остекления не отапливаемых лоджий и балконов.

Количество камер, ширина и толщина профиля, глубина установки стеклопакета, армирующий вкладыш, все это основы выбора оконного ПВХ профиля.

Но не всегда больше камер – лучше. Ученые посчитали, что увеличивая число камер в профиле ПВХ до 7 и более, мы уже не увеличиваем теплоизоляционные свойства, а наоборот – начинаем их ухудшать. Поэтому оптимальное количество – 4-6, все зависит от широт и зимних температур. Правда есть и другой подход, который только начинает внедряться в современные светопрозрачные конструкции: утепление полостей профиля. Путем заполнения стекловолокном, пенополистиролом и другими утепляющими материалами, разработчикам новых оконных систем удалось увеличить уровень сопротивления теплопередачи до 1.1 и более единиц. Это в два раза выше, чем в трехкамерных профилях и значительно улучшает изоляционные свойства окна. Конечно, такие новинки дорогие, но выбрав их, сэкономить на отоплении удастся серьезно. К тому же, цены на утепленные профиля и обычные не так сильно отличаются и вполне доступные многим.

3. Ширина ПВХ профиля.

При увеличении количества камер внутри профиля ПВХ, мы однозначно увеличиваем и ширину самой рамы. Например, выбирая трехкамерный профиль, мы получим окно с глубиной не больше 60 мм. А вот при выборе пятикамерных профилей, окно будет иметь толщину не меньше 70 мм. Есть окна на 80-90 мм и даже 110-130 мм, так называемые «датские» или «голландские» окна. Последние, кстати, позволяют отказаться полностью от откосов, что весьма своеобразное решение способствующее сэкономить на их штукатурке. Поэтому дорогие окна с повышенной глубиной хоть и дороже, зато экономны на других составляющих. И понятно, что вся эта ширина есть выходящей с фактора камерности профиля, но это и дает возможность увеличить количество камер в самих стеклопакетах. Нельзя теплый пятикамерный стеклопакет установить на трехкамерный ПВХ профиль. Тут и толщины не хватит, и фурнитура не выдержит. Ведь увеличивая количество камер профиля, этим мы увеличиваем глубину его, а это позволяет устанавливать улучшенную армирующую составляющую и фурнитуру. Как видим, все взаимосвязано, поэтому если выбирать теплые стеклопакеты – придется взять и теплые профили, а покупая однокамерный стеклопакет, нет смысла выбирать четыре и больше камер в профиле.

4. Глубина установки стеклопакетов.

Следующей важной характеристикой «теплоты» окна, является так называемая «глубина установки стеклопакета». По сути, это ширина фальца профиля, который закрывает часть стеклопакета с улицы. Она бывает разная, но по стандартам должна быть не менее 15 мм, а желательно – 21 мм и выше. В новым пластиковых окнах рассчитанных на холодные зоны с нижней температурой зимой от -20, актуально выбирать глубину, посадочное место стеклопакета, от 18 мм. Это объясняется тем, что именно рамка стеклопакета его самое уязвимое место и именно на ней образуется так называемые «мостик холода». То есть, тепло выходит через рамку стеклопакета по стеклу на фальц профиля и уже через него на стену с улицы, отдавая при этом львиную часть теплоты передающуюся через весь стеклопакет. Поэтому этот параметр тоже крайне важен.

5. Толщина стенок профиля пластикового окна.

Профиль весь является монолитной конструкцией с внутренними перегородками, в итоге каждая его часть несет, как звукоизоляционные свойства, теплоизоляцию, так и стабильность геометрии, прочность всей конструкции. И если на первые свойства влияет количество камер, их утепление, то по прочности и геометрии важна в большей степени толщина наружных стенок профиля. Считается, что пластиковые окна с толщиной стенки менее 2.5 мм неспособны дать нужные показатели относительно ГОСТа. А для большей уверенности в хороших характеристиках окна, нужно выбирать профили со стенками не менее 3 мм, которые относятся уже к классу «А».

6. Армирующий вкладыш профиля ПВХ.

По сути, выбирать армирующий вкладыш не придется, он проектируется относительно характеристик окна и его класса. Но надо знать, что он должен обязательно присутствовать на белых окнах ПВХ с длиной более 80 см и на цветных любой длины. Толщина стенок армирующего вкладыша должна быть не менее 1.5 мм. Материал – оцинкованная сталь, устойчивая от коррозии. Форма вкладыша может быть П-образной или замкнутой, все зависит от характеристик, которые в окно заложены. Задача армирующего вкладыша: улучшение упрости окна и снижение температурных расширений профиля. Также армирующий элемент является основой для установки фурнитуры, без него, профиль не выдержит большие нагрузки открывающихся створок. И хоть это основа любого окна, но при описывании характеристик ПВХ профиля про него всегда мало упоминают, поэтому и выбирать его характеристики вряд ли представится возможность.

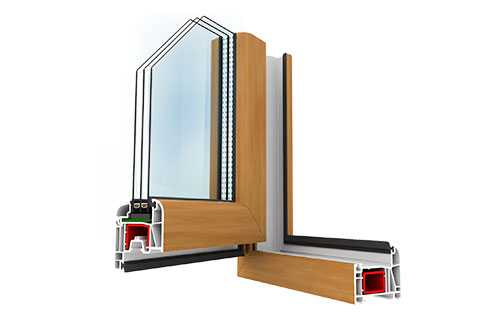

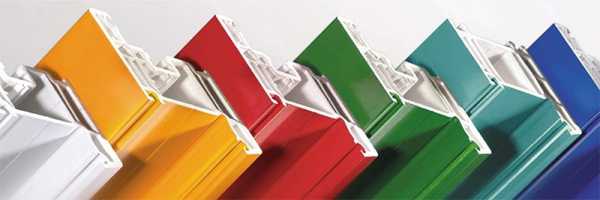

7. Дизайн профиля и окна.

Давно уже является скукой покупать пластиковые окна только белого цвета. Любой цвет, текстура, все это возможно. Окна ПВХ могут выглядеть, как деревянные или даже алюминиевые окна. Все зависит от дома в целом, интерьера внутри комнат, притом возможно дизайн окна на улице и в доме делать разным. Главное, чтобы вам нравилось, а по ценам, не такие они и разные.

Самое простое покрытие и соответственно самое дешевое, это ламинирование. Тонкая пленка наносится горячим способом на поверхность профиля, в итоге чуть не срастаясь с окном делает надежный и нужный фон. Более технологичный метод покрытия – коэкструзия. Здесь цвет наносится непосредственно в самом этапе производства пластика и является неотъемлемой его частью. Акриловые краски смешиваются с самим пластиков и образуют нужные цвета в самой поверхности. И хоть толщина слоя всего в полмиллиметра, но надежность его высокая. Производители использующие коэкструзию добавляют еще 10 лет к надежности, так как сам акрил прекрасно отражает свет и этим улучшает свойства окна в борьбе с солнечными лучами.

Кроме того, имеются декоративные накладки на окна придающие поверхности подлинный цвет металла или текстуру древесины. Все зависит от вкуса.


Дизайн окна — это дизайн профиля ПВХ.

Продолжая тему дизайна, стоит вспомнить и о новинке, новые модели могут иметь не классическую квадратную форму профиля, а закругленную или трапецией. Выглядит необычно и модно. Почитайте об этом в новых каталогах самых популярных производителей мира, может какой-то ноу-хау дизайн профиля то самое, что вы так долго искали.

8. Морозоустойчивые профили.

Для большинства жителей России актуально согреть новыми окнами дом зимой. Поэтому самое правильное выбирать так называемые морозоустойчивые профили (обозначаются буквой «М»). Они созданы по ГОСТам для выдерживания температур -20 и ниже, что сразу же автоматически выдерживает все выше перечисленные характеристики на самом высоком уровне. Если зимой не так холодно, можно выбирать окна с так называемой «нормальной» группы. Но обращать внимания на это стоит, ибо низкая цена окон может указывать именно на их непричастность к окнам морозостойкой и даже нормальной группам.

9. Производители ПВХ профилей.

Всех производителей можно разделить на три группы по цене: дешевые, средние и дорогие. Первую группу не рассматриваем, там очень легко обжечься. Третья группа, это элитные профили созданные за рубежом, самые дорогие и надежные, особенно если это родина пластиковых окон – Германия. Вторая группа это профили средней цены и достойного качества, они создаются здесь, но на зарубежных заводах, то есть рецептура, материалы, контроль качества зарубежный, но мощности расположены у нас. И именно вторая группы самая актуальная по цене/качеству, к ней и стоит присматриваться в первую очередь, если бюджеты средние или даже маленькие. Ведь экономя – заплатим дважды!

Ну вот, если все описанные характеристики выбрали по указанным нормам, придержались всех советов и нашли правильного производителя, можно заказывать. Правда не забываем, что профиль, это лишь часть окна, важно правильно выбрать и стеклопакет, и фурнитуру, и другие элементы, о чем мы уже писали на сайте «Как выбрать». Не все знают, что пластиковые окна лишь собирает одна фирма, а производят все составляющие разные предприятия и любое окно из пластика, это составляющая разных элементов от разных производителей. И задача, чтобы качество каждой составляющей было единым, иначе, мы получим лишнюю трату денег и в итоге плохое окно из-за одной не правильно выбранной детали. Этого не произойдет только в одном случае, если вы узнаете все про окна.

Поделитесь статьёй с друзьями

Какие бывают виды пластиковых окон — разложим все по полочкам

Пластиковые окна производятся в очень широком разнообразии конструктивных вариантов. Отличаются они формой, размером, количеством створок, способом их открывания, видом стеклопакетов и особенностями профиля. Также окна можно очень интересно декорировать, как по стеклу, так и по раме. Существуют совершенно инновационные конструкции, способные самостоятельно определять, сколько света пропускать в комнату, изменяя уровень прозрачности.

Какие бывают виды пластиковых окон и на что ориентироваться при их выборе, вы узнаете из этой статьи. Окно устанавливается не на один год, стоит оно пока что немало, поэтому вариант конструкции необходимо тщательно продумать, проконсультироваться с мастерами, занимающимися установкой окон, профессиональными строителями и людьми, в домах которых окна установлены ранее и они обладают определенным опытом их эксплуатации. Часто понравившиеся вам конструкции оказываются не слишком удобными в пользовании, или слишком дорогими.

Виды окон ПВХ по количеству створок

Особенности материала рамы и стеклопакетов позволяют изготовлять металлопластиковые окна с любым количеством створок. Чаще всего встречаются одно, двух или трехстворчатые. Вариант определяется местом установки, экстерьером дома и размерами окна.

Если окно небольшое, где-то в пределах 1,5 х 1м, то одной створки будет вполне достаточно.

Окна большего размера должны оборудоваться двумя створками.

Тремя оснащаются широкие и высокие окна, площадь которых позволяет использовать достаточно большие стеклопакеты. Дело в том, что особенности конструкции пластиковых окон требуют довольно массивных вертикальных стоек между створками, особенно открывающимися.

В случае трех стеклопакетов, две стойки забирают до 10% общей площади у остекления, если створок больше, то и стоек больше, значит светопропускная способность окна будет снижаться, а вес его возрастет, без особенного увеличения функциональности и улучшения дизайна.

Оптимальный вариант для стандартных окон в квартире — две створки. Но на внешний вид фасада могут накладываться определенные ограничения градостроительными нормами, особенно если окна выходят на исторические или центральные улицы. В таком случае количество створок регламентировано и вносить изменения без разрешения соответствующих органов нельзя.

Какие бывают окна в зависимости от способа открывания створок

Выбрав количество створок, можно определяться с вариантами их открывания. Конструкторы окон предлагают достаточно широкое число вариантов и их комбинаций.

Наиболее простое окно — глухое. Стеклопакет закреплен неподвижно в раме. По функционалу — это самое неудобное окно. Хотя оно и пропускает максимум света и сохраняет наибольшее количество тепла, мыть снаружи его достаточно сложно. Даже на первом этаже потребуются стремянка или сборные леса. Но в большинстве двухстворчатых окон одна из них может быть глухой, но вторая должна быть обязательно поворотной.

Поворотные створки могут открываться исключительно внутрь дома по вертикальной оси. Такими могут быть обе створки в двухстворчатом окне, или две боковые в трехстворчатом. Этот вариант довольно удобный, если окон в доме много и на одном или двух из них установлены откидные, или поворотно-откидные механизмы открывания. В таком случае не возникает проблем ни с мытьем окон, ни с проветриванием комнат.

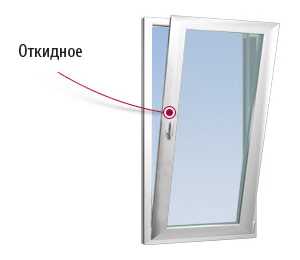

Откидные створки — открываются только частично, путем смещения верхней части внутрь, при этом нижняя перекладина закреплена на горизонтальной оси. Угол открывания определяется встроенными ограничителями. Очень удобно для проветривания комнаты, несложный механизм, удешевляющий конструкцию. Но такие створки желательно устанавливать вместе с поворотными — проще будет мыть.

Комбинированные, или поворотно-откидные оснащаются сложной фурнитурой, позволяющей как откидывать верхнюю часть створки, так и открывать ее внутрь комнаты по вертикальной оси. Все зависит от положения ручки управления на окне. Некоторые окна оборудованы и механизмом щелевой вентиляции. Такие окна самые дорогие и устанавливаются в комбинации с поворотными или откидными, для удешевления всего проекта.

Разновидности окон в зависимости от конструкции профиля

Узнав, какие бывают пластиковые окна по способу открывания, необходимо получить информацию и о виде профиля, из которого они сделаны. Он имеет очень большое влияние как на эксплуатационные свойства окна, так и на его цену.

Основным материалом для производства металлопластиковых окон служит поливинилхлорид — полимер, на основе хлора и этилена, с добавлением пластификаторов, модификаторов и стабилизующих веществ. После расплавления порошкообразного сырья, полученная масса прессуется и формируются стенки будущего профиля — основной составной части оконной рамы.

После получения сложной по конфигурации поверхности детали, внутрь ее вставляется «П»-образный металлический профиль или квадратная профильная труба и вся конструкция склеивается метолом термической пайки. Модификаторы и стабилизаторы превращают поливинилхлорид в прочный к механическим воздействиям материал, химически инертный, негорючий и неподверженный воздействию ультрафиолета.

Если в сырье добавить пигмент, то профиль получится не белым, а любого заданного цвета. В результате всех операций получается прямоугольная или трапециевидная трубчатая конструкция, внутри которой находится от трех до семи продольных изолированных полостей. Армировочный металлический профиль находится в центральной полости.

При изготовлении оконных рам профиль разрезается на части требуемой длины и соединяется методом склеивания или сварки в прямоугольную или иную пространственную конструкцию. Внешняя часть рамы сверху и снизу прорезается, соединяя первую внешнюю полость «камеру» с внешней атмосферой — отверстия служат для вентиляции и отвода конденсата. Остальные камеры герметичны и не связаны ни друг с другом, ни с внешней средой.

Поливинилхлорид (ПВХ) обладает достаточно низкой теплопроводностью, чтобы считаться неплохим теплоизоляционным материалом. Но наличие камер, наполненных воздухом, внутри конструкции, увеличивает энергосберегающие свойства еще в несколько раз. Чем больше таких камер, тем ниже теплопроводность оконной рамы, тем теплее будет в доме.

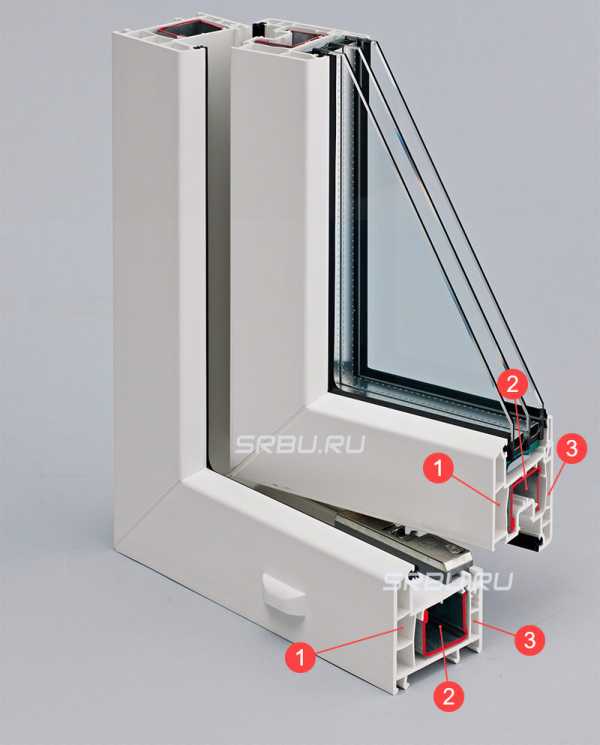

Современная промышленность производит профили для окон с количеством камер от трех до семи.

В средних широтах необходимо выбирать профили не ниже, чем пятикамерные, по крайней мере, с четырьмя внутренними полостями.

Трехкамерные можно ставить в более теплых регионах или в неотапливаемых помещениях — складах, хозяйственных постройках, гаражах.

Шести и семикамерные профили отличаются повышенной массой, но резкого снижения теплопроводности не дают. Покупать их нецелесообразно — окна получаются дороже, но примерно одинаковые по качеству. Лучше установить более широкий стеклопакет — выигрыш в теплозащите будет больше.

При равном количестве камер, для окон необходимо использовать профиль с толщиной внешней стенки не менее 2,8 мм и внутренней — больше 2,5 мм. Это профиль типа «А», предназначенный для жилых помещений. Профили «В» и «С» можно использовать только в производственных или технических помещениях, где не выдвигаются особые требования к микроклимату.

Как различаются окна по типу стеклопакета

Остекление пластиковых окон производится при помощи сложных конструкций из двух, трех или четырех листов стекла, закрепленных на заданном расстоянии друг от друга. Внешняя часть герметизирована. Получившиеся внутри, между стеклами, полости называются камерами.

Стеклопакеты устанавливаемые на пластиковые окна могут быть:

  • однокамерными
  • двухкамерными
  • трехкамерными

Поэтому узнав о том, что окно двух или трехкамерное, необходимо уточнить, какие камеры подразумеваются — в рамах или стеклопакетах.

Однокамерные стеклопакеты

Толщина стеклопакета однокамерного (два листа стекла и полость между ними) находится в пределах 14 – 32 мм. Пространство между стеклами по периметру закрыто металлической полосой, разделяющей стекла и удерживающих их на заданном расстоянии — дистанционной рамкой. В разрезе видно, что рамка отнюдь не полоса, а «П»-образный профиль, направленный открытой стороной внутрь рамы.

В нижней части рамы проделаны отверстия небольшого диаметра, соединяющие камеру и специальный герметичный объем внутри рамы, в котором засыпан поглотитель влаги. В результате действия абсорбента влага из камеры удалена почти полностью и окно не запотевает при любой температуре снаружи.

Но однокамерные пакеты считаются морально устаревшими. Они устанавливаются на не слишком ответственные окна в неотапливаемых помещениях, на балконах, лоджиях, в магазинах, производственных помещениях и т.п. В жилых зданиях используются более сложные конструкции — двухкамерные (три листа стекла и две полости между ними). Они несколько тяжелее однокамерных, но по эффективности тепло и шумоизоляции превосходят их почти вдвое. При этом светопропускная способность обеих конструкций приблизительно одинаковая.

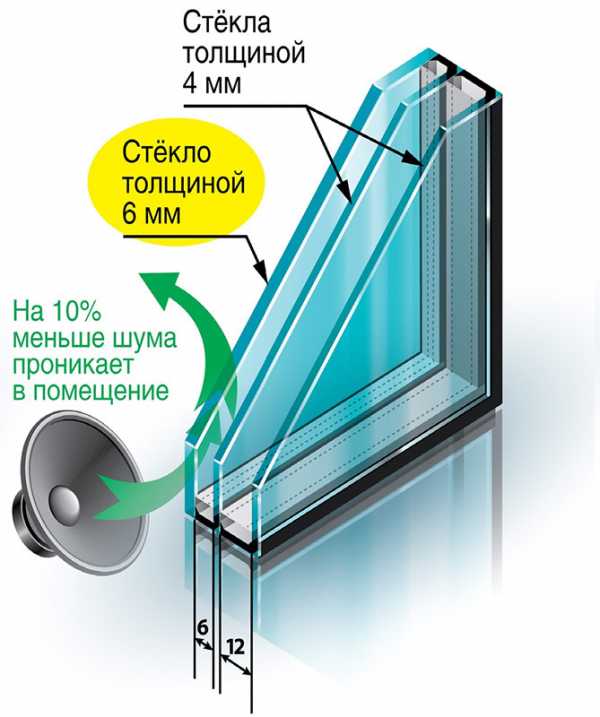

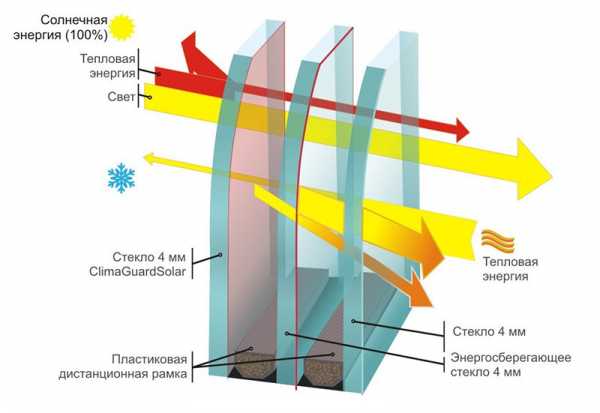

Двухкамерные стеклопакеты

При использовании стекла толщиной в 4 мм общая монтажная глубина двухкамерного пакета составляет от 30 до 58 мм. Часто производители заполняют камеры аргоном, ксеноном или иным инертным газом, но это оправдано только при использовании энергосберегающих i-стекол с напылением.

Если вам пытаются дороже продать заполненные инертным газом пакеты из обычного стекла — не поддавайтесь на рекламные уловки. В лучшем случае вы получите 1-2% снижения теплопроводности. При использовании I-стекол разница может достигнуть 10 – 15% от общего теплосберегающего эффекта. Это уже довольно приличная цифра.

По сравнению с обычным стеклом, двухкамерный стеклопакет снижает уровень уличного шума в несколько раз. По абсолютной величине это составляет более 45 дБ. При этом стоимость такого пакета не намного выше однокамерного.

Трехкамерные стеклопакеты

Покупать же окна с трехкамерными пакетами нецелесообразно, по сравнению с двухкамерными они тяжелее, а уровень теплосбережения и шумоизоляции возрастает незначительно за счет уменьшающейся ширины дистанционных рамок.

Специальные возможности стеклопакета

Свойства стеклопакета во многом зависят от свойств стекла. Ведущие производители постоянно экспериментируют со стеклами, в результате чего купить можно окна со стеклопакетами:

Теплосберегающими. Металлизированная пленка, невидимая глазу, напыляется на стекло и отражает тепловую часть спектра, пропуская, одновременно, все видимые лучи. Стекло обладает отличной прозрачностью и не искажает цветов, но не дает жаре проникнуть внутрь летом, а зимой теплу покинуть помещение в виде инфракрасного излучения.

Тонированными. Как правило, окрашивание стекла производится на этапе производства добавлением в шихту оксидов металлов или иных химических соединений. В результате окно, сохраняя прозрачность, принимает весьма привлекательный, порой экзотический вид.

Ударопрочными. Вместо обычного флоат-стекла применяются закаленное или триплекс. Они не отличаются по прозрачности, но намного прочнее. Чаще всего устанавливаются на производственных объектах, в учебных заведениях, в магазинах. Удобно установить такие окна и на нижних этажах, защищая стеклопакет от случайного удара или намеренного акта вандализма. Такие стекла полностью безопасны, даже разбившись, они рассыпаются на прямоугольные кусочки, неспособные нанести травму, или остаются приклеенными к прочной полимерной пленке.

Шумозащитными. Как правило, в них применяется несколько технологических приемов. Кроме напыления тонких пленок, камеры заполняются инертными газами, а толщина дистанционных камер делается разной. В результате этого звуковые калебания активно гасятся, отражаясь от промежуточных поверхностей. По сравнению с обычным двухкамерным, шумоизоляционный стеклопакет снижает уровень внешнего шума на 20% больше.

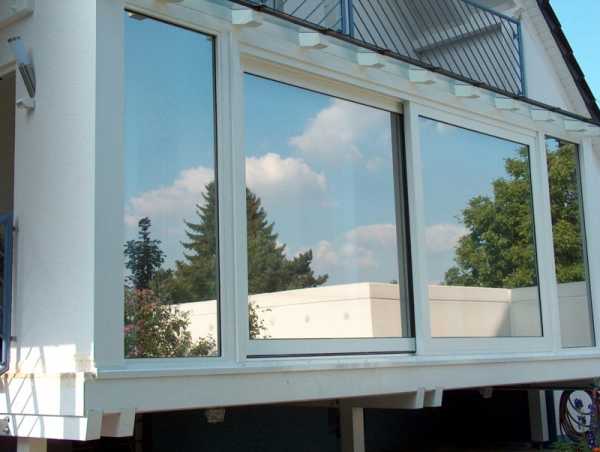

Зеркальными. Производится такое стекло двумя способами — напылением металлизированной или полимерной пленки на поверхность, или добавлением оксидов металлов в массу стекла при изготовлении. Во втором случае цвет получается исключительно устойчивым, а количество проникающего в комнату света снижается минимально. Внешний вид зеркального стекла очень интересный, можно выбрать различные оттенки, от золотистого и серебра, до изумрудного, голубоватого или жемчужного.

Разнообразие форм окон

Кроме стандартных прямоугольных и квадратных окон, заказать можно конструкции практически любой конфигурации. Только необходимо найти производителя, который делает подобные окна — это очень сложные изделия и много мастерских, отлично делающих стандартные окна, даже не берутся за сложные. Если треугольные или шестиугольные еще можно изготовить на обычном оборудовании, то арочные, круглые или овальные собираются на специальных станках.

Но все же на рынке присутствуют следующие окна:

Нестандартные окна украшают любой интерьер и даже могут стать его «изюминкой», превратив обычный фасад в подобие дворца. Самыми популярными являются арочные окна различных разновидностей — от полукруглых и подковообразных до стрельчатых и эллипсовидных. При заказе таких окон необходимо знать, что радиус закругления не должен превышать 40 – 45 см.

При заказе треугольных окон, которые отлично смотрятся на зданиях с высокими крышами, тоже нужно обращать внимание на их конфигурацию — любой из углов не может быть меньше 30 0. Они сложнее в изготовлении, чем прямоугольные и стоят дороже, к тому же отличается некоторыми нюансами и способами их установки. Если заказываете треугольные окна, то только вместе с монтажом.

Примерно такой же уровень сложности и у трапециевидных окон, которые очень хорошо выглядят на фасадах коттеджей и домов мансардного типа. Здесь существуют те же ограничения — углы должны превышать 30 0. Но вариантов открывания створок намного больше, чем у треугольных, по удобству эксплуатации трапециевидные окна сравнительны с прямоугольными.

Круглые окна — самые сложные в изготовлении. Они используются для помещений нестандартного дизайна и назначения — студий, мастерских художников, в гостиницах, особенно оформленных в морском стиле. Но с успехом их можно вписать и в архитектуру загородного дома. При их изготовлении существуют те же ограничения по радиусу кривизны, что и для арочных. Максимальный радиус ограничивается только весом окна и удобством пользования.

Также стали модными и популярными эркерные и портальные окна, выступающие за плоскость стены или полностью заменяющие ее. Изготовляются такие конструкции только на заказ и могут принимать совершенно различные формы и размеры. В сочетании с различным оформлением стекла и рамы, нестандартные окна позволяют добиться совершенно ошеломляющего эффекта как по дизайну, так и по функционалу.

Варианты декорирования окон

Цветные пластиковые окна

Рассмотрев пластиковые окна виды которых описаны выше, можно расширить выбор элементами различного декора, например, вместо обычного белого профиля выбрать окрашенный в один из 150 цветов RAL. Для окрашивания применяются специальные составы, образующие прочное покрытие, наподобие полимерного, толщиной всего в 80 микрон. Выполнить покраску можно только в заводских условиях.

Ламинированные пластиковые окна

Так же высокой стойкостью и долговечностью отличается ламинирование — приклеивание специальной пленки, имитирующей поверхность дерева, на профиль. Делается это под высоким давлением и температурой исключительно на специальных машинах. От обычного дерева такие поверхности отличаются только устойчивостью к влаге и долговечностью. Качественно наклеенный ламинат прослужит не меньше, чем само окно.

Источники: http://vdomemnogookon.ru/tipy-okon/plastikovye-okna-kakie-byvayut-profili-i-chem-otlichayutsya-drug-ot-druga.html, http://xn--80aacenrmb1f7d9a.xn--p1ai/пост/какой_бывает_оконный_профиль_пвх, http://srbu.ru/otdelochnye-materialy/407-vidy-plastikovykh-okon.html

1oknn.ru

Виды профилей для гипсокартона и способы их монтажа. Какой бывает профиль. Профили какие бывают



Какие бывают виды и размеры профилей Кнауф для гипсокартона. Какие профили бывают

Профиль Кнауф для гипсокартона размеры и виды для различных работ

При создании изделий из гипсокартона Кнауф (фальшстен, потолков, перегородок) возникает необходимость создать обрешетку (каркас) из металлических профилей, к которым затем фиксируются листы ГКЛ. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие  для этого типы профиля.

Обращайте внимание на качество

Выдавливаемый методом холодного проката профиль для гипсокартона Кнауф имеет разную толщину (от 0,5 до 0,8 мм), что позволяет подбирать в каждом конкретном случае изделие требуемой прочности. Процесс оцинковывания металлической планки позволяет увеличить срок эксплуатации, предохраняя от коррозии.

Конструкция металлических обрешеток для крепления ГКЛ Кнауф проста, но каждый случай требует одновременного использования двух и более видов.

По типу профили делят на такие виды:

  • стоечные;
  • направляющие;
  • перегородочные;
  • арочные.

В зависимости от требуемой толщины и мощности каркаса, детали выпускаются разных размеров.

Содержание статьи

Стоечный тип

Изделия с маркировкой CD (производитель Кнауф) или ПП (Гипрок) чаще всего используются как элементы металлических обрешеток для крепления ГКЛ на фальшстены и потолки. Схема использования стоечного профиля: в укрепленные по периметру будущих фальшстен или потолка из гипсокартона направляющие заводятся стоечные планки, которые затем, при помощи захватов, выравниваются по заданной плоскости. На полученную конструкцию впоследствии крепятся листы гипсокартона.

Стандартные крепления деталей каркаса

Стандартные размеры планки стоечного типа: ширина 60 мм и высота 27 мм при толщине материала от ,05 до 0,8 мм. Длина варьируется: 2,5, 3, 4  и 6 метров.

Для случаев, когда длины приобретенного материала недостаточно, предусмотрены крепежные элементы, позволяющие соединять стоечные планки между собой по длине. Существуют и изделия, позволяющие фиксировать стоечные профиля между собой перпендикулярно.

Направляющий тип

В зависимости от производителя, направляющие для каркаса обрешетки маркируются буквами UD или ППН. Эти элементы задают обрешетке для крепления листов гипсокартона Кнауф правильное направление. Крепится такой тип материала при помощи дюбель-гвоздей по периметру обрешетки: в случае фальш-стены – к соседним стенам, полу и потолку, для создания подвесного потолка – к стенам по периметру.

Размеры направляющих:

  • высота 27 мм;
  • ширина 28 мм.

Длина, как и в случае стоечного, варьируется от 2,5 до 6 метров, что позволяет подобрать нужный размер под определенное помещение.

Ширина направляющего и высота несущего подобраны так, чтобы они без лишних усилий, и в то же время плотно входили друг в друга, обеспечивая надежность и прочность каркаса для крепления листов гипсокартона.

Варианты креплений
Перегородочный

Для возведения перегородок из листов ГКЛ тоже потребуются направляющие и стоечные металлические профили. У этих элементов собственные размеры и маркировка. Направляющий перегородочный тип маркируется как UW (ПН), а стоечный – CW (ПС). В зависимости от конструкционной необходимости и дизайнерского решения для изготовления перегородок используются полосы с шириной 5, 7,5, 10, 12,5 и 15 см. Высота полок во всех случаях близка к 50 мм. Длина и толщина стенок имеющегося в продаже материала варьируется, как и в предыдущих случаях.

Арочные типы

Для оформления криволинейных элементов на стенах и потолках, создания арочных проемов применяется особый тип профилей. Это стандартные детали для фальш-стен CD и UD, имеющие вырезанные на фабрике отверстия и надрезы, позволяющие изгибать их в ту или иную сторону по заданному радиусу.

Кроме того, в продаже встречаются уже выгнутые фабричным способом выпуклые и вогнутые детали. Стандартные радиусы их кривизны находятся в ряду значений от 50 см до нескольких метров с шагом 500 мм.

Иногда сложно найти в продаже арочный вариант требуемого радиуса изгиба или даже прямой с насечками. В таких случаях мастера производят надрезы самостоятельно при помощи подручных инструментов.

Дополнительные элементы

При конструировании обрешетки из металлического профиля для крепления ГКЛ Кнауф требуются соединительные детали. К таким элементам относятся:

  • соединители одно- и двухуровневые;
  • прямые подвесы;
  • анкерные подвесы;
  • удлинители для профилей CD;
  • угловые соединители.
Набор деталей

Эти элементы применяются в конструкциях фальш-стен и подвесных потолков, облегчая рабочий процесс и избавляя мастеров от необходимости создания подобных деталей из подручных материалов.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru

Какие профили нужны для стен из гипсокартона. Какие бывают виды профилей для гипсокартона и как их применяют

3770 0 0

Приветствую, камрады! Сегодня нам предстоит выяснить, какие бывают профили для гипсокартона, для каких целей они могут применяться и как монтируются. Кроме того, мы разберем пару базовых конструкций, которые являются основой практически всех видов внутренней отделки помещений с помощью ГКЛ.

Почему профиль

Как известно, для монтажа каркасов и обрешеток под ГКЛ применяют не только оцинкованные профили, но и . Какой из материалов лучше?

Ответ вполне однозначный: профиль . Аргументы — к вашим услугам:

  • Оцинкованная сталь служит неограниченно долго вне зависимости от атмосферной влажности. Из всех негативных воздействий стальной профиль боится только коррозии, от которой его надежно защищает слой цинкового покрытия;
  • Оцинковка не боится атак насекомых, которые за какие-то 10-15 лет вполне способны уничтожить или привести в негодность деревянный каркас;
  • Геометрия и размеры элементов стального каркаса неизменны, в то время как брусок будет удлиняться и коробиться при каждом сезонном увеличении влажности. Изменение формы каркаса предсказуемо приведет к появлению трещин между листами обшивки или даже прямо по ним.

ГКЛ, однако, может крепиться на ровные деревянные стены без обрешетки, сокращая тем самым нецелевое использование полезной площади комнаты. Применяют его и для выравнивания стен из минеральных материалов на клеевых маяках. В этом случае лист наклеивается на точечно нанесенный гипсовый клей или любую выравнивающую гипсовую смесь.

Огласите весь список
Названия

Какие разновидности профилей можно встретить в продаже?

Для сборки каркасов и обрешеток применяется всего 4 их вида:

Однако при желании в строительных магазинах можно найти еще две разновидности:

  1. Арочный (гибкий). Он способен выгибаться дугой с небольшим радиусом, образуя своды арок или изгибы кромок многоуровневых потолков;
  1. Угловой. Перфорированный оцинкованный уголок закладывается под шпатлевку для усиления наружных углов стен, дверных и оконных проемов.

Угловой профиль производится не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки нередко снабжаются армирующей сеткой.

В дальнейшем мы обратим свое внимание, прежде всего, на те типы профилей для гипсокартона, которые используются для сборки жестких каркасов и обрешеток — CW, UW, CD и UD.

Функциональность

Как соотносятся виды профиля для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно перечитать названия.

  • Стоечный используется для монтажа вертикальных стоек при сборке каркасов стен и . Он же может применяться в качестве перемычек между стойками, усиливающих жесткость каркаса;

Основной элемент каркаса стены с нишами — стоечный UD.

  • Направляющий монтируется на капитальные конструкции (пол, смежные стены и потолок). В него вставляются края стоек;
  • Потолочный и потолочный направляющий используются аналогичным образом при монтаже обрешетки подвесного потолка. С таким же успехом они могут применяться для выравнивания стен с большими (свыше 50 мм) завалами, изгибами и перепадами.

Стойки обладают достаточной жесткостью, чтобы противостоять изгибающим нагрузкам, а вот потолочный профиль благодаря небольшой высоте боковых стенок нуждается в дополнительной фиксации. Для этой цели используются подвесы — прямые и регулируемые.

При недостаточной длине ушей два прямых подвеса могут соединяться последовательно, увеличивая тем самым максимальное расстояние от капитальной конструкции до облицовки.

Размеры

Какие бывают профиля по размерам?

Вначале познакомимся со стандартными сечениями основных разновидностей:

  • Все потолочные профили для гипсокартона имеют одинаковый разме

ruscos.ru

Профиль для светодиодной ленты: размеры и виды

Светодиодная подсветка служит для декоративного освещения помещений или объектов различных предназначений. В помещении это может быть подсветка пола, потолков, сту

xn-----6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Профиля какие бывают. Какие бывают профили для гипсо

xn-----6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Профильные классы: профориентация школьников. Какие есть профили. Профили какие есть



Профили какие бывают. Потолочный профиль для гипсокартона: виды и способы монтажа

Какие бывают профили для гипсокартона

Виды и размеры профилей для гипсокартона

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Инструкция по выбору профиля под гипсокартонные конструкции

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор

xn-----6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Какие есть профили. 7 советов о том, как правильно выбрать свой профиль

7 советов о том, как правильно выбрать свой профиль

Это очень серьезный выбор. От него во многом зависит, насколько дальше будет успешен молодой человек. Нужно ли переводить ребенка в профильный класс? И, если переходить, то на какой профиль? А, может, лучше оставаться в общеобразовательной школе, но найти хорошего наставника или курсы? Или пробиваться в класс для одаренных? Или уходить в колледж?

Конечно, единственного правильного ответа здесь нет. Мы поговорили с экспертами, чтобы разобраться, в каких случаях как стоит поступать.

1. Общеобразовательный – хороший выбор

- Я противник профильного обучения в школе. В Финляндии отменили профильное обучение. И правильно сделали! Школа должна давать навыки работы с информацией, кругозор, уровень общей культуры, - убежден Ефим Лазаревич Рачевский, народный учитель России, директор знамен

xn-----6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

виды, технические характеристики, применение, фото, видео-инструкция по установке гипсокартона на профиля

Обшивка внешних и внутренних поверхностей различными листовыми материалами является довольно популярным способом отделки. Металлический профиль различной конфигурации используется для создания прочного каркаса, на который крепятся плиты, листы или панели. С помощью создания плоских и объемных конструкций с использованием профиля из металла проводится строительство стен, заборов, крыш и потолков.

Достоинства металлического профиля

Несмотря на то что для создания каркаса можно использовать деревянный брус, пластик или профильную трубу, специалисты по ремонтно-строительным работам отдают предпочтение именно металлическому профилю.



Обусловлено это тем, что профиль металлический обладает такими положительными свойствами:

  1. Невосприимчивость к перепадам температуры и влажности. Металл не меняет своих размеров и конфигурации под влиянием этих факторов.
  2. Высокая прочность и надежность. Различные профили имеют достаточную толщину, чтобы противостоять силам давления или растяжения. Наличие ребер жесткости только усиливает надежность изделий.
  3. Устойчивость к коррозии. Как правило, изделия из железа покрываются цинком или полимерным напылением. Это позволяет им не ржаветь даже во влажной среде. Алюминиевые багеты в дополнительной отделке не нуждаются.
  4. Экологическая чистота. Металлические профили не выделяют в окружающую среду вредных веществ даже под воздействием высоких температур, вызванных открытым пламенем.
  5. Простота в обработке. Для того чтобы проводить резку или сгибание профиля, достаточно обычных бытовых инструментов, которые есть в каждом доме : дрели, ножовки, болгарки или ножницы по металлу.
  6. Долговечность. Качественные изделия имеют срок службы, который исчисляется десятилетиями.
  7. Доступная цена. Металлический профиль является недорогим строительным материалом, стоимость которого имеет незначительную долю в общей смете ремонтно-строительных работ.
Основные разновидности металлического профиля

Для металлического профиля создано довольно много комплектующих деталей, с помощью которых можно создавать конструкции любого размера и сложности.

Используя стальные и алюминиевые багеты, можно провести монтаж сайдинга, натяжного полотна из ПВХ, гипсокартона, пластика, МДФ и других отделочных материалов.

Высокие технические характеристики профиля из металла позволяют использовать его без ограничений, практически в любых условиях.

Профиль для гипсокартона и сайдинга

Гипсокартон является одним из наиболее популярных отделочных материалов, которым можно обшивать как стены, так и потолки. Отдельные марки ГКЛ используют для отделки каминов, душевых и кухонь.

Каркас под сайдинг из металлопрофиля

С этой целью используются такие виды профиля:

  1. Направляющий. Эти изделия служат основой для крепления стоечных или потолочных профилей. Детали имеют П-образное сечение. Длина одной секции составляет 300 см или 400 см.
  2. Потолочный. Эти изделия предназначаются для создания обрешетки, на которую прикручивается отделочный материал. Имея сечение 60×27 мм, они идеально входят в проем направляющего профиля.
  3. Стоечный. Из элементов этого типа собирается каркас для стен и перегородок. Эти изделия закрепляются в направляющих, которые крепятся на полу, потолке и стенах.
  4. Угловой. Подобные детали служат для укрепления углов на стыках листов гипсокартона после его закрепления на каркасе.
  5. Маячковый. Эти изделия используются для выравнивания бетонных и кирпичных стен штукатурным раствором.

Изготовить каркас из стальных багетов невозможно без комплектующих деталей, служащих для крепления профилей к стене и между собой.

В сборке стального каркаса используются такие детали:

  • поперечные соединители;
  • продольные соединители;
  • угловые соединители.

Соединение отдельных деталей между собой проводится саморезами. Это обеспечивает прочную и надежную фиксацию.

Багеты для натяжных потолков

Натяжные потолки являются наиболее презентабельным и практичным вариантом отделки жилых, подсобных и коммерческих помещений. Багеты для натяжных полотен изготавливают из алюминия. Этот металл достаточно прочен для противодействия сильному давлению, которое оказывается туго натянутой поливинилхлоридной пленкой.

По способу крепления багеты для натяжного потолка подразделяются на такие категории:

  1. Стеновые. Эти изделия пользуются наибольшей популярностью. Полотно закрепляется на расстоянии 5 см и более от плиты перекрытия.
  2. Потолочные. Эти багеты закрепляются на несущей плите в тех случаях, когда материал стен недостаточно прочен, чтобы выдержать натяжение полотна. Использование таких профилей позволяет закреплять пленку на расстоянии 4-5 см от основного потолка.
  3. Универсальные. Эти багеты могут крепиться как на потолок, так и на стены.
  4. Конструкционные. Это сложные изделия, с помощью которых создаются ступени, выступы и углубления в многоуровневых натяжных потолках.
  5. Соединительные. Профили этого типа служат для соединения нескольких полотен при отделке помещений большой площади.
Профили для натяжных потолков

При необходимости создания криволинейной конструкции в профилях делаются треугольные пропилы.

Профили для поликарбоната

Сотовым поликарбонатом проводится отделка навесов, беседок, офисных и жилых помещений.

Для создания конструкций из поликарбоната применяются изготовленные из алюминия профили, такие как:

  1. Соединительный. Применяется для герметичной стыковки листов по вертикали.
  2. Коньковый. Предназначен для соединения панелей поликарбоната на двускатной крыше.
  3. Пристенный. Используется в тех случаях, когда крыша из полимерного пластика примыкает к капитальному строению.
  4. Торцевой. Этот профиль закрывает нижние кромки листов поликарбоната, предохраняя их от повреждений и придавая конструкции законченный вид.

Поскольку алюминиевая поверхность находится на виду, то она может иметь различную фактуру и цвет, созданный с помощью полимерного покрытия.

postroystenu.ru

Какие бывают профиля – Профиль для гипсокартона: размеры и виды, цены

Отправить ответ

avatar
  Подписаться
Уведомление о
