Как завести в дом заземление – Как сделать заземление в частном доме своими руками

dompraktika.ru

Заземление в частном доме своими руками для сети 220 в: правила и требования установки

Применение конструктивных элементов защиты от поражения током (так называемых заземлителей) – гарантия безопасной эксплуатации современных бытовых электроприборов и оборудования. Устройство заземления в частном доме имеет ряд особенностей, связанных с тем, что в сельской местности при организации электросетей до сих пор используются схемы старого типа. В кабельной подводке линий электропитания в частном секторе специальная заземляющая жила, как правило, не предусмотрена, что требует принятия особых мер защиты.

Дополнительные меры защиты

В основе этих мер лежит организация на стороне потребителя (в его частном доме) так называемого «повторного заземления», с помощью которого удаётся существенно снизить риск поражения током.

Реальная угроза такого поражения возможна при случайном обрыве шины PEN, заземлённой лишь на питающей подстанции.

Использование повторного заземления совместно с УЗО повышает эффективность работы всей системы в целом и гарантирует моментальное снятие напряжения с питающей линии. Такое заземление обеспечивает защиту частного дома от удара молнии вместе со смонтированным на крыше громоотводом (при условии, что тот с помощью медной шины подключается непосредственно к контору заземления). Сделать контур можно своими руками.

Общие принципы

Надёжное заземление дома в сельской местности предполагает обустройство специального защитного контура, основу которого составляет заземлитель. Последний представляет собой сборное сооружение, изготавливаемое из прутков арматуры, стальных труб небольшого диаметра или типовых металлических профилей. После закапывания или забивания на глубину сварная конструкция обеспечивает надёжный контакт металлических частей с грунтом, достаточный для стекания тока в землю. При наличии связки «контур заземления + УЗО» в случае прикосновения голыми руками к открытым токоведущим частям электропроводки или приборного кабеля автомат мгновенно обесточит цепь и снимет напряжение.

Правильное заземление в загородном частном доме с питающей сетью 220 В предполагает выполнение следующих операций:

• на планке ГЗШ (главная заземляющая шина) во вводном щитке следует создать отдельную клемму PE, которая и будет использована для организации повторного заземления;
• затем от этой клеммы медным проводом необходимо будет сделать отвод в сторону намеченного места расположения заземлителя;
• после этого возле частного дома изготавливается сама заземляющая конструкция, требования к которой будут подробно рассмотрены далее.

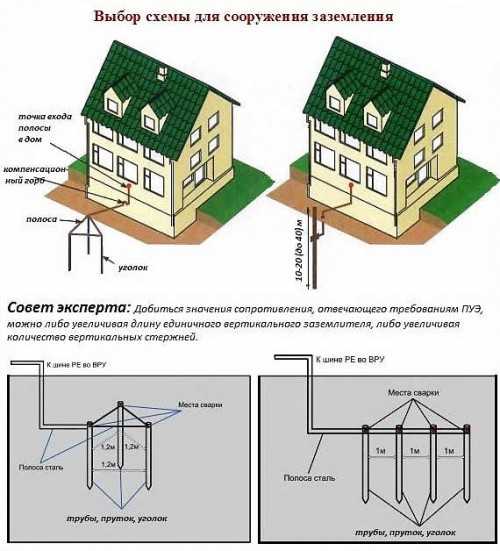

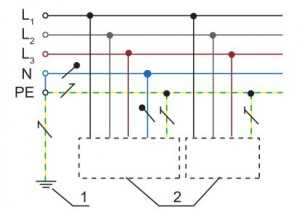

Иллюстрацией всех перечисленных операций может служить рисунок контура.

Обратите внимание! На рисунке указываются уже разделённые PE и N проводники.

Заземляющее устройство устанавливают неподалёку от частного дома, что позволяет сократить длину соединительных шин заземления и минимизировать токовые потери в них.

Варианты самостоятельного изготовления

Для частного дома металлическую сварную конструкцию заземления (заземлитель) удобнее всего изготовить из обрезков стальных труб или металлических профилей. При их отсутствии могут применяться металлические штыри диметром порядка 16-ти миллиметров.

Обратите внимание! Использование для заземления специальных арматурных прутьев с калёной поверхностью не допускается действующими нормативами, поскольку имеющееся на них покрытие влияет на распределение стекающих в землю токов.

К тому же калёный слой арматуры в условиях повышенной влажности способствует быстрому разрушению металла в почве и нарушению режима стекания.
Еще один вариант устройства в частном доме заземления предполагает использование металлического уголка с полочками или схожего с ним профиля. Для их погружения в мягкий грунт достаточно воспользоваться обычной кувалдой, предварительно срезав под углом один из концов заготовки.

Нередко, делая заземления своими руками, в качестве размещаемых в земле элементов используют металлические трубы, один конец которых сплющен или заварен «под конус». В нижней части трубных заготовок для заземления рекомендуется просверлить несколько отверстий, через которые можно будет насыщать грунт соляным раствором. Необходимость в этом возникает в случае пересыхания грунта и заметного ухудшения распределения тока стекания в почву. При увлажнении почвы посредством соляного раствора требуемый режим распределения обычно восстанавливается.

Недостаток такого заземлителя в деревянном доме – большие трудовые издержки на его изготовление, связанные с необходимостью подготовки отдельного приямка для каждого элемента. Забить их кувалдой на требуемую глубину не всегда представляется возможным.

Особенности конструкции

Штыри или отрезки труб, из которых будет собираться заземлитель, должны углубляться в грунт ниже уровня промерзания почвы для данного региона как минимум на 0,6-0,8 метра. В местностях с засушливым летом заземляющее устройство должно собираться из металлических заготовок, достигающих своим нижним концом влажных слоёв почвы. По этой причине для его сборки предпочтительнее использовать уголки или металлические прутки длиной 2-3 метра и значительной площадью соприкосновения с грунтом. Указанные параметры обеспечивают необходимую проводимость получившегося контакта заземления и создают оптимальные условия для стекания тока.

Правила устройства электротехнических установок (ПУЭ) в разделах, посвящённых изготовлению зазаемлителя, особо отмечают то, что составляющие его элементы не должны иметь какого-либо покрытия.

Именно по этой причине контур заземления в частном доме (точнее – погружаемая в землю часть) никогда не покрывается защитной краской, которая снижает проводимость перехода металл-земля. Для защиты зон сварки от разрушения в этом случае используются специальные антикоррозионные составы.

Также обратите внимание на то, что заземлитель должен иметь минимально возможное сопротивление, что обеспечивается идеальным контактом между всеми его составляющими. Его надёжная установка в грунте возможна лишь при условии использования сварки, как основного метода сочленения. Причём все швы должны выполняться профессионально, а их качество не должно вызывать каких-либо сомнений.

Важно! Заземление в частном доме не допускается делать с использованием резьбовых соединений. Со временем металл в местах таких сочленений постепенно окисляется (разрушается), а переходное сопротивление контактов резко возрастает.

По этой же причине крайне неразумно использовать в качестве заземлителя отводы трубопроводов, проложенных в земле. С течением времени стыки таких труб сильно окисляются и начинают разрушаться, что делает эти элементы совершенно непригодными для растекания тока. Да и сам трубопровод, использованный для заземления, портится.

Как сделать простейшее устройство

Самая простая конструкция заземления частного дома может быть представлена в виде равностороннего треугольника, образуемого тремя забитыми в землю металлическими штырями и горизонтальными перемычками. Штыри или трубы забиваются в землю рядом с домом таким образом, чтобы их верхний срез располагался примерно на 0,5 метра ниже уровня земли.

На этом же уровне они свариваются между собой нарезанными по длине металлическими полосами (металлосвязью).

Порядок сборки такой конструкции заземления для частного дома следующий:

1. сначала на удалении не менее чем 1,5 метра от края отмостки дома намечают место для обустройства конструкции заземления. На выбранном участке выкапывают траншеи по контуру треугольника со сторонами порядка 1,2 метра. Глубина траншей для заземления выбирается равной 70-ти, а ширина 60-ти сантиметрам, что обеспечивает необходимый простор для проведения сварочных работ;
2. вслед за тем от одной из вершин треугольника, обращённой к дому, по направлению к нему прорывается ещё одна траншея глубиной не менее 50 сантиметров;

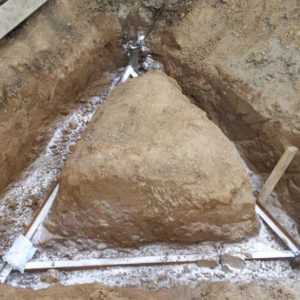

3. после этого по углам забиваются трубные заготовки, круглые прутки или уголки длиной три метра;

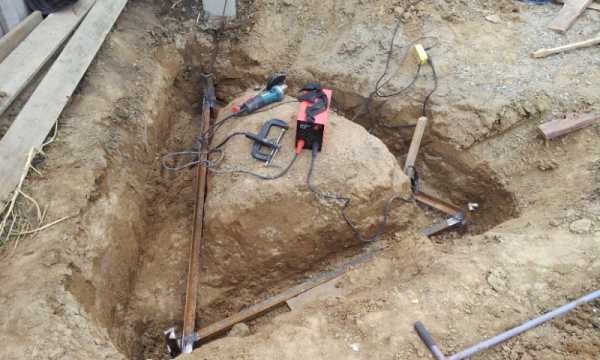

4. затем к вбитым заготовкам для заземления привариваются элементы металлосвязи, выполненные в виде полос 40х4 миллиметра, после чего от получившейся конструкции нужно провести такую же полосу по направлению к частному дому.

По завершении этих операций все образовавшиеся в места сварки наплывы тщательно очищаются от шлака, а затем покрываются специальным антикоррозионным составом. На вводе в здание к металлической полосе приваривается подходящий по размеру болт, на котором впоследствии фиксируется медный проводник сечением не менее 4 квадратных миллиметров, идущий от ГЗШ.

После засыпки получившейся конструкции выбранным ранее грунтом и его тщательной утрамбовки, работы по обустройству заземлителя можно считать завершёнными.

evosnab.ru

Нужно ли делать заземление в частном доме

Зачем нужно заземление, и как его подключить в частном доме

December 18, 2016

Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.

Если соединить с заземляющим устройством все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.

Как передается электроэнергия потребителям?

Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем – потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме “звезда”. Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В – три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для защиты от поражения током вместе с фазным и нейтральным проводниками прокладывается еще один – заземляющий.

Как защитить себя от удара электрическим током?

Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка заземляющего устройства. Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

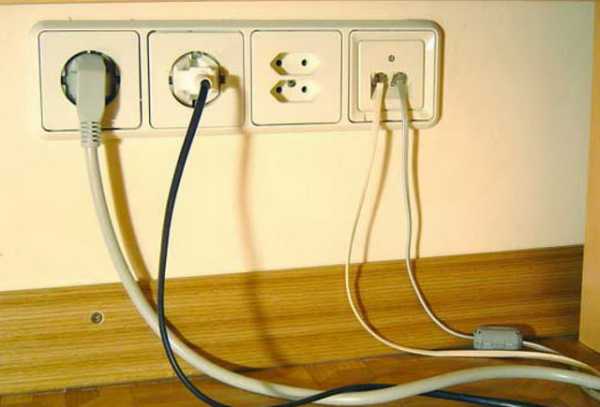

Заземление в розетке

Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.

Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм 2 прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.

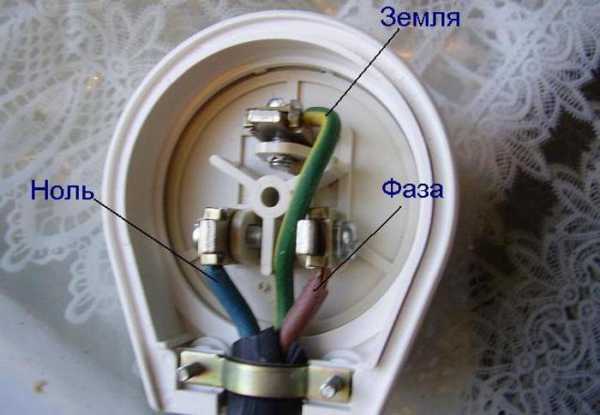

Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

Установка заземления

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм 2 или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.

По требованиям ПУЭ защитное заземление выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.

Заключение

Подведем итоги. Итак, зачем нужно заземление в частном доме? Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Главная » Электрика » Как сделать заземление в частном доме, на даче

Как сделать заземление в частном доме, на даче

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

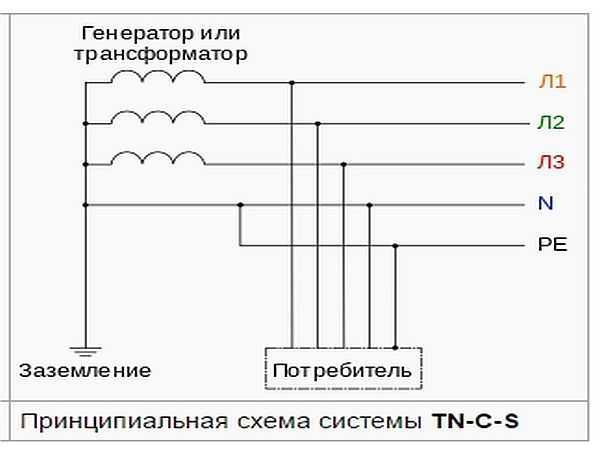

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

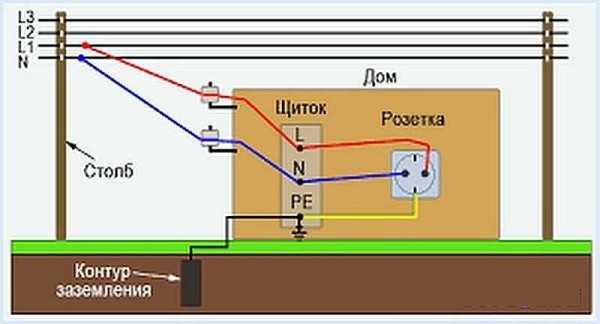

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка .

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

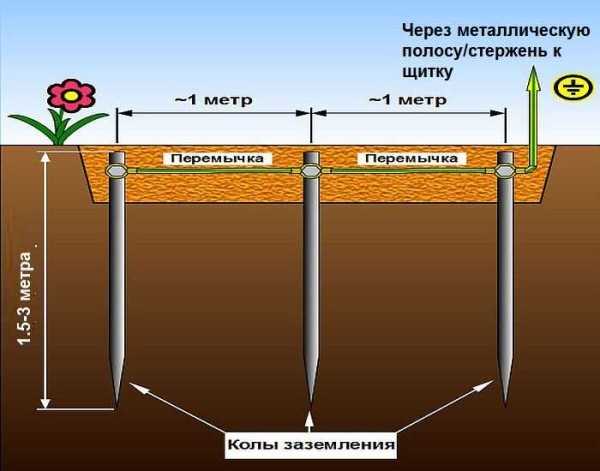

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

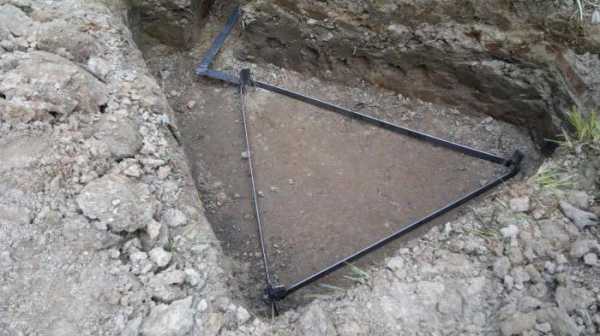

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм 2 ). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм 2 .

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

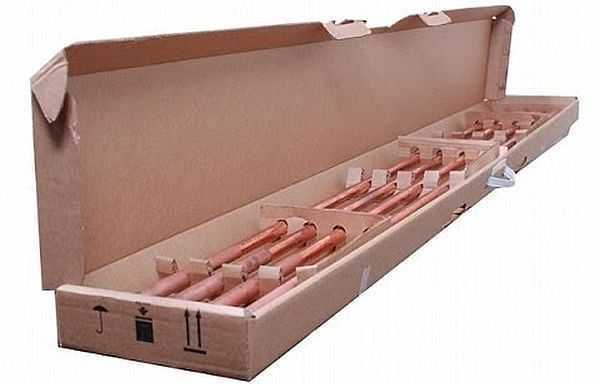

Набор модульной системы заземления

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Устройство заземления в частном доме своими руками

Постоянно пользуясь бытовой электросетью 220 вольт, мы не задумываемся об опасности высокого напряжения. Длительная безаварийная эксплуатация электроустановок притупляет чувство самосохранения.

Заземление дома своими руками фото

И только при поражении электрическим током, или пожаре по причине неисправной электропроводки, начинаются поиски причины неприятностей.

В подавляющем большинстве случаев, ситуацию исправит домашнее заземление. От пожара электропроводки «земля» не спасет, хотя при правильном подключении коммутационных устройств это возможно. А вот сберечь ваше здоровье, или даже жизнь – задача выполнимая.

Нужно ли делать заземление в частном доме?

Если отвечать на вопрос односложно: безусловно – Да! Для понимания процесса рассмотрим принцип действия «земли».

Грунт, вне зависимости от происхождения, является неплохим проводником электрического тока. Различные материалы по разному сопротивляются электричеству, большую роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном понимании этого слова) всегда есть разность потенциалов.

Для чего все-таки нужно заземление в доме?

В вашем жилище существует множество электроприборов, имеющих металлический корпус.
Системный блок персонального компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и множество других устройств. Распространенная поломка бытовых приборов – так называемое пробитие электротока на корпус. Иными словами – внешние панели устройства становятся фазным контактом.

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. В зависимости от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Достаточно при этом коснуться водопроводного крана или батареи отопления, и удар током может стать смертельным.

Если заземление в частном доме присутствует, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? Сейчас поймете. Закон Ома гласит – сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, то есть в тысячи раз больше. Даже если вы стоите босиком на мокром бетонном полу, электроток через ваше тело будет мизерным, если вообще он будет.

Важно! Все вышесказанное справедливо лишь для электроприборов, правильно подключенных к заземляющему контуру.

Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса.

Может возникнуть искрение, перегрев и в результате – пожар. Или схема внутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земляному проводу – произойдет короткое замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление частного дома необходимо не только для обеспечения безопасности.
Все современное электрооборудование является мощным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на экране телевизора, снижение скорости WiFi интернета, потрескивания в динамиках при прослушивании музыки.

Все это, результат неконтролируемого наполнения вашего жилища электрическими полями. Для здоровья они тоже, мягко говоря, неполезны.
Наверное, вы заметили, что питающая вилка компьютерного монитора, телевизора или музыкального центра имеет третий вывод – для подключения заземления.

Казалось бы, зачем? Ведь у них пластиковые корпуса, поражение электротоком исключено.

Дело в том, что все участки схемы и проводники, излучающие электроволны – имеют защитные экраны, паразитное излучение остается внутри. Разумеется, если электрооборудование заземлено.

Важно! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и моментально обесточивают опасный участок.

С необходимостью организации заземления в доме мы разобрались. Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

А если вы приобрели готовое жилище не оборудованное «землей», или ваш дом построен в то время, когда к нормам и правилам относились не так серьезно? Тогда придется прокладывать контур заземления в доме своими руками.

Как правильно сделать заземление, если ваш дом уже построен, а участок распланирован?

Для начала, определимся с терминами:

Заземляющий проводник.
Собственно это провод или металлическая шина, которая подключает электроприбор к заземлителю.

Внимание! Не следует использовать этот проводник в качестве заземлителя! К нему предъявляются совершенно иные требования – максимальная проводимость и качественный контакт.

«Земля» — Сленговый термин, описывающий любые элементы заземляющей конструкции. От контакта в питающей вилке до закопанного в грунт металлического стержня.

Заземлитель – конструкция, выполненная из стойкого к коррозии токопроводящего материала (металла), и имеющая непосредственный контакт с грунтом. Для обеспечения минимального сопротивления растеканию тока, заземлитель должен быть погружен в грунт на 0,5 метра ниже типичного уровня промерзания почвы в данном регионе.

В регионах с преимущественно жарким климатом, критичный уровень заглубления определяется слоем пересыхающей летом почвы. В общем, контур заземления в частном доме всегда должен быть во влажной земле, таковы требования электробезопасности.

Заземлители могут быть искусственными и естественными. К созданию искусственных систем заземления вернемся позже, а сейчас разберем, как сделать заземление в частном доме с применением уже готовых конструкций.

Устройство заземления в частном доме своими руками без построения контура

ПУЭ допускают использование готовых архитектурных элементов, коммуникационных сетей, опор и прочих конструкций в качестве заземления. Единственное условие – соблюдение уровня сопротивления растеканию тока. Для напряжения 220 вольт переменного тока, значение не должно быть выше 4 Ом.

Например – стальной трубопровод, пролегающий в грунте. Это достаточно массивная конструкция, способная обеспечить надежное заземление дома. Или металлические опоры деревянного столба. В старых кварталах обычно использовались рельсы, заглубленные в грунт на 1-1,5 метра.

Отличный готовый заземлитель. Силовые кабели часто имеют свинцовое покрытие. Этот металл практически не подвержен коррозии. Если кабель имеет достаточную глубину залегания – контур получится качественным. Сваи с оболочкой из стальных труб — также хороший вариант для организации электрозащиты.

Внимание! Подобная организация заземления, считается безопасной лишь после проведения замеров тока растекания, или иного способа проверки.

Так же важно проложить надежный проводник от шины в доме, до заземлителя.

Как проверить заземление без использования специальных приборов?

Используя подручные средства, можно с достаточной уверенностью произвести испытание естественного заземлителя.

1. С помощью электрической лампы. Достаточно взять лампу накаливания мощностью 40-60 Вт, вкрученную в патрон. К лампе подвести гибкий провод с изолированными щупами на концах. Один провод подключается к фазному контакту работающего ввода 220 вольт. Вторым концом поочередно касаемся нулевого контакта и заземляющего проводника. Если на глаз незаметно изменение яркости свечения лампы – сопротивление естественного заземления достаточно низкое;

1. Более точный метод – с применением мультиметра. Переключатель режимов ставится в положение «измерение переменного напряжения». Предел точности максимально близкий к 220 вольт. В большинстве случаев это 500 вольт.

Производим замер напряжения между фазой и нулем. Затем подключаемся к паре «фаза-земля». Значение на шкале должно быть максимально одинаковым.

Если перечисленные методы, показали недостаточную эффективность естественного заземления – поищите иную точку подключения. Кратковременное поливание водой столба, или попытка подключиться к другому концу водопровода ничего не изменит.

Важно! Категорически нельзя использовать в качестве заземлителя нулевой провод.

Он действительно имеет электрическую связь с грунтом. Но заземляющий контур расположен у ближайшей трансформаторной подстанции. По пути к вашему дому, «нулевик» может отгореть, быть оборванным, или просто набрать высокое сопротивление из-за расстояния.

Как сделать полноценный контур заземления в доме?

Как бы плотно не был распланирован ваш участок, на нем всегда можно найти место для установки контура заземления. Тем более что заземлители будут располагаться глубоко в грунте, и не нанесут ущерба зеленым насаждениям.

Схема подключения заземления в частном доме начинается с распределительной шины. От нее идет разводка до каждого потребителя. Это может быть третий контакт в розетке или обособленный провод, имеющий подключение на соответствующий контакт корпуса электроприбора. Оптимально будет разместить шину заземления в общем электрощите.

Важно! Каким бы не был соблазн соединить ноль и «землю» перемычкой, делать этого не следует.

Каждый проводник должен иметь свой контакт, размещение клемм одна на другой недопустимо. Между ними может образоваться окисленный слой, и сопротивление резко возрастет. Тогда все последующие потребители не будут иметь надежного заземления.

Далее за пределы дома выводится заземляющий проводник. Желательно, чтобы он был непрерывным до самого заземлителя. Любое механическое соединение повышает сопротивление цепи. Провод используется сечением не менее 6 квадратов.

Заземлитель не должен быть одиночным. Контур выполняется минимум из трех элементов, соединенных между собой с помощью сварки.

заземление дома своими руками фото

Если вами предварительно разработана схема — заземление частного дома своими руками выполняется четко по плану. Заранее закупаются необходимые материалы, совместимость соблюдена. В случае спонтанного строительства контура, запомните несколько простых, но важных правил:

• Электроды заземлителя забиваются в землю на 2-3 метра. Верхний срез, на который заводится проводник, должен быть заглублен на 20-50 см. Для этого отрывается траншея глубиной полметра, в которую укладывают соединительную шину;

Важно! Электроды именно вбиваются. Категорически нельзя пробурить отверстия и заложить туда заземлители. Хороший контакт с грунтом можно обеспечить лишь плотное прилегание.

Итог: Правила не предписывают обязательного вызова сертифицированных электриков для прокладки заземления. Вы можете самостоятельно выполнить работы, и безопасность жилища – целиком ваша ответственность.

В этом видео идет речь о десяти ошибках при изготовлении заземления. Будьте внимательны при устройстве заземления в своем доме своими руками.

Поделиться с друзьями:

Источники: http://fb.ru/article/283583/zachem-nujno-zazemlenie-i-kak-ego-podklyuchit-v-chastnom-dome, http://stroychik.ru/elektrika/zazemlenie-v-chastnom-dome, http://obinstrumente.ru/elektronika/ustrojstvo-zazemleniya-v-dome.html

electricremont.ru

Заземление в частном доме своими руками

Проведённое заземление в частном доме своими руками поможет не только избежать опасности, но и сэкономит ваш бюджет. Ведь электрический ток может нанести непоправимый ущерб здоровью, жизни человека. При аварийной ситуации даже прикосновение к обычной стиральной машине или микроволновой печи может привести к трагическим последствиям. Если происходит обрыв нулевой фазы, то корпус электрической техники становится опасным, при этом контур заземления выступает как фаза, через которую электрический ток уходит в землю.

В любом случае, если вы устанавливаете новую проводку или пытаетесь реанимировать старую, монтаж заземления должен быть произведён.

Установка контура, фото:

Контур заземления — требования к проводникам

Разберёмся, что такое контур заземления: по сути это заглубленные вертикальные заземлители, соединённые между собой горизонтальными. К данной конструкции прилагается заземляющий проводник, основная функция которого соединение контура и панели электрощита. Согласно правилам устройства электроустановок (издание №7) для вертикальных проводников рекомендуется использовать стальной угол (50×50×5 мм – подходит идеально), для горизонтальных – металлическую полосу (с прямоугольным сечением, размером 40×4 мм). Заземляющий проводник должен быть изготовлен из круглого стального прута с сечением 8 или 10 мм². Точные параметры заземляющих элементов более подробно описаны правилами по устройству электроустановок (ПУЭ) — раздел 1.7

При описании металлических элементов напрашивается мысль об использовании арматуры – этого делать категорически нельзя! Арматурные пруты имеют поверхностный калёный слой – этот фактор нарушает равномерное прохождение электрического тока по сечению. Также данный материал подвержен окислительным, коррозионным процессам.

Материалы для горизонтальных и вертикальных элементов, фото:

Как сделать заземление – монтаж контура

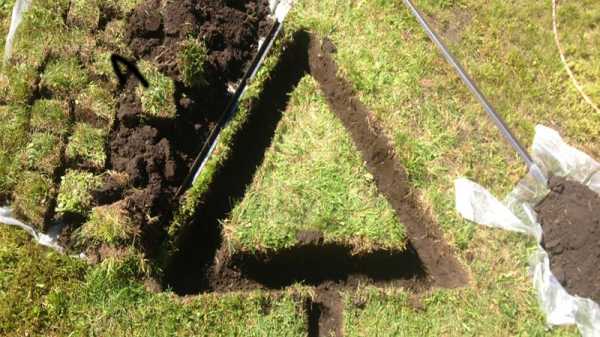

Сначала делаем контур: для этого рядом с домом (не превышая расстояние 1 м от фундамента) на земле размечаем равнобедренный треугольник. Затем по границам получившего треугольника роем траншею, глубины 1 м будет достаточно. Ширина траншеи должна быть такой, чтобы вам было удобно проводить сварочные работы (0,5-0,8 м). Изначально по периметру треугольника кладутся горизонтальные заземлители, после чего по углам вбиваются вертикальные – их следует заглубить на значительную глубину – 2 или 3 метра. Это несложно сделать при помощи кувалды, для удобства процесса сам угол лучше заострить на конце.

Теперь устанавливаем контур заземления. Требования таковы: края вертикальных заземлителей должны выступать на 25 см из места заглубления. Чтобы замкнуть контур, привариваем горизонтальные заземлители к вертикальным. Соединение деталей должно производиться исключительно при помощи сварочного аппарата и никак иначе. После этого подсоединяем контур к электрическому щиту: берем стальную проволоку (сечение 10 мм), привариваем её к контуру, укладываем в траншею по направлению к щиту, на конец проволоки привариваем болт М6 (либо М8) – он необходим для закрепления провода. Если у вас нет стального провода, то, как заземляющий элемент, может использоваться стальная полоса (такая же, какая использовалась для изготовления горизонтальных заземлителей).

Контур заземления, фото:

Согласно практическому опыту, стальная полоса больше подходит для заземления, чем проволока, однако её довольно сложно изгибать в требуемых местах траншеи. Не поленитесь обработать сварочные места специальными антикоррозийными средствами, главное – ни за что не используйте вместо этого средства обычную краску! Металлические детали должны предельно плотно контактировать с землёй, а слой краски препятствует контакту, создаёт сопротивление. После всех проведённых манипуляций засыпьте траншеи землёй, на этом процесс обустройства контура можно считать завершённым. Все вышеописанные действия также применяются при установке молниезащиты – процесс одинаков.

Сварка деталей контура, фото:

Отдельно стоит упомянуть об уже готовых сборных комплектах заземления (например, ZANDZ, КЗЦ-5, КЗМ-3, КЗМ-10, КЗМ-20), которые продаются в отделах электрооборудования. Такой комплект заземления уже имеет все необходимые детали для обустройства системы: омеднённые штыри, направляющую головку, наконечник, зажимы, латунные муфты для соединения, а также специальное антикоррозийное средство. Это довольно удобное решение, так как при покупке данного комплекта вы получите все необходимые элементы для проведения качественного заземления.

Подключение электрощита — заключительный этап проведения заземления

Данный процесс должен проводить квалифицированный специалист или, по крайней мере, человек, ранее неоднократно имевший дело с подобной работой. Новичкам, знакомым с монтажом заземления понаслышке или «прошерстстившим» Интернет об этапах процесса — пусть даже досконально изучив теоретическую часть — выполнять эти действия нельзя. К этому делу нужно отнестись крайне серьёзно, потому что любой неправильный шаг несёт угрозу вашей жизни, здоровью.

Возле того места, где контур выходит из траншеи, на стену дома необходимо установить распределительную коробку. Внутри этой коробки производится монтаж шины с двумя креплениями для болтов. Полоса заземлительного контура подключается к одному креплению, к другому нужно подсоединить медный кабель, его сечение должно быть больше 10 мм². Важно, чтобы сечение этого кабеля не было меньше, чем сечение вводного провода. Вместо крепления болтами вы можете использовать сварочный аппарат для соединения этих деталей. После этого медный кабель нужно проложить к электрическому щиту распределения, затем подключить его к шине заземления. От этой шины будут отходить все заземляющие провода. Главным условием этого процесса является требование целостности заземляющего кабеля на всех этапах прокладки – он должен быть цельным, не иметь разрывов. Проверка заземления, измерение его сопротивления осуществляется на последнем этапе всего процесса.

Направление полосы к дому, фото:

В частных домах могут наличествовать разнофазные электросети, поэтому заземление 220V и 380V должно быть разделено. Однако следует учитывать, что они могут быть направлены на один контур. Иногда на соответствующих форумах можно увидеть комментарии по поводу того, что для сети 220V не обязательно обустраивать заземлительный контур, можно лишь произвести зануление. На деле так оно и есть, но всё же наличие контура отнюдь не будет лишним для электроснабжения 220V.

Если же вы сами проводите заземление 380 в, то наличие контура является обязательным условием. Электропередача 380V очень требовательна к качеству заземлительного контура.

Как проверить заземление

Проверку проводят после проведения всех монтажных работ. Для этого существуют специальные приборы (например, Extex GRT300, Th300, EP183M), процесс проверки заземления у них одинаков. Предварительно следует заглубить два штыря (глубина должна быть не меньше 50 см), зачистить на шине участок. Затем, согласно прилагающейся к прибору инструкции, провода соответствующего цвета нужно подсоединить к шине заземления и к штырям. Измерения проводятся так, как указывает инструкция прибора. Согласно ПУЭ показатель сопротивления для электросети 220V не должен превышать четырёх Ом. Перед заглублением штырей убедитесь, что на этом месте не проходят никакие подземные коммуникации.

Фазу в розетке можно проверить с помощью специального тестера, она должна быть лишь в одном из отверстий розетки. При проверке заземляющего контакта лампочка-индикатор тестера не должна гореть, если она горит, значит нужно проверить правильность подключения или выявить возможные повреждения. При вскрытии розетки (естественно, при этом электричество должно быть отключено) вы должны обнаружить подсоединённые три проводка, если их два, а между клеммами (ноль-заземление) наличествует перемычка – это показатель того, что произведено зануление, но не заземление. Если всё сделано правильно, все три провода находятся на своём месте, то розетка закрывается, включается электричество, с помощью мультиметра проверяется напряжение фаза-ноль, фаза-земля, ноль-земля. Если при фазе-ноль нет напряжения, то это может указывать на обрыв нулевого провода, если отсутствует напряжение при фаза-земля, то это означает, что заземления нет. Если при соотношении фаза-ноль и фаза-земля наличествует напряжение, но при ноль-земля его нет, то, по всей видимости, это указывает на зануление.

Если у вас под рукой нет соответствующих измерительных приборов, но заземление проверить нужно, можно воспользоваться старым проверенным способом – лампочка с патроном и двумя проводами. Концы проводков нужно зачистить и вставить в розетку, при этом лампочка должна гореть. Далее следует извлечь один из проводков и дотронуться им до усика заземления, если при этих действиях лампочка не загорается, то таким же самым образом произведите проверку другого проводка. Если срабатывает устройство защитного отключения (УЗО), то это показатель наличия заземления. Если защита отсутствует, но имеется подключение земля-фаза, лампочка также будет гореть, но её свечение будет гораздо ярче, нежели при подключённой фазе-ноль.

Защитное заземление своими руками сделанное оградит вас от возможного электрошока, а вашу бытовую технику от поломки. Сегодня мы уже не мыслим свою жизнь без разнообразных электрических приборов, облегчающих нам быт. Электричество оказывает нам огромную помощь, но оно же несёт смертельную опасность, если не знать, как с ним правильно обращаться. Организация грамотного заземления – самый важный этап при монтаже проводки любого жилища. Как сделать заземление в частном доме должным образом, знают квалифицированные электрики, но если вы берётесь за это дело собственноручно, будет лучше, если рядом с вами будет находиться опытный человек.

ogorod23.ru

Заземление в частном доме своими руками 220В

Для защиты человека и электроприборов от опасных потенциалов в доме необходимо обустраивать систему заземления. Современная техника не работает без него, поэтому все больше людей задаются вопросом — как сделать заземление в частном доме, чтобы не нарушать технику безопасности и уберечь дорогую бытовую технику от перегорания. В данной статье мы рассмотрим принципы создания заземления и основные нюансы, которые помогут вам самостоятельно собрать его в своем доме.

Для чего это нужно

Согласно требованиям ГОСТ, ПУЭ и СНиП система заземления (или ее настоящее название TN-S) должна присутствовать в любом помещении, где установлена электротехническая аппаратура, будь то жилое помещение, общественное здание или производственный цех. Основная задача системы — увод в землю опасного потенциала при коротком замыкании или повреждении изоляции. Она спасет вас, если проводка будет повреждена или какой-то узел замкнет на корпус бытовой техники, а вы притронетесь к ней, чтобы включить/выключить.

Оптимальный вариант — создание схемы заземления в частном доме с нуля при постройке собственного жилья. Этот вариант обойдется дешевле всего, поскольку вы сразу расположите необходимые выводы, проложите кабель с лишним проводом для земли и продумаете все необходимые подключения. Но если у вас уже есть дом, то можно провести комплекс работ по модернизации электропроводки даже в нем. Мы также советуем установить на частный дом молниезащиту — это спасет его в случае попадания молнии.

Из чего состоит контур

Давайте разберем, как сделать заземление в частном доме своими руками на 220В. Чтобы погасить опасный потенциал, нужно создать контур. Контур состоит из внутренней и наружной части. Они соединяются в распределительном щитке, в котором происходит подключение всей проводки к автоматам и УЗО.

Часть, которая выходит на улицу, состоит из забитых в землю штырей, сваренных друг с другом при помощи металлических пластин толщиной 3-5 мм. К конструкции присоединяется специальная шина, которая входит в щиток и подключается к соответствующей планке. К ней же подключается и “земля” с техники через провода. Шина соединяется с электрощитком (точнее, пластиной) качественным медным кабелем нужного сечения.

Все соединения организуются болтовым способом через шайбы, чтобы не допустить появление окислов в результате взаимодействия металлов различных типов. Сделать контур сможет любой мастер, который освоил искусство сварки и работы с железом. Разберем, как правильно его собирать и подключать.

Схема заземления

Существует два вида варианта, как самому сделать заземление частного дома. Для этого нужно выбрать тип контура. Существует два основных типа, которые эффективно себя зарекомендовали в работе:

1. Линейный. Представляет собой три штыря, вкопанных или вбитых в землю на одной линии, соединенных друг с другом перемычками. Подобную систему можно собрать без сварочного аппарата, но эффективность у нее не очень высокая — при повреждении первого элемента она выходит из строя, как гирлянда.
2. Замкнутая система. Создается в виде треугольника. Считается более надежной, поскольку даже если одна из перемычек выйдет из строя, то вторая гарантированно сработает. Замкнутая система состоит из трех штырей высотой по 2 метра, вбитых в землю с глубины в 0,5 метра (сначала выкапывается яма на 70 см, затем забиваются три штыря на расстоянии друг от друга на 1,2 метра, после чего их верхушки свариваются металлической полоской. Заземляющий контур крепится к одному из штырей посредством винтового крепления, проводник от него в виде круглого стального прутка идет до щитка и планки).

Обратите внимание: для дома практичнее всего использовать замкнутую систему, которая защитит вас и вашу технику от выгорания в случае повреждения одной из перемычек.

Отметим, что существуют и иные варианты размещения штырей — по овалу, прямоугольнику, кругу. Но треугольная система наиболее эффективна и доступна — собрать подобный контур заземления в частном доме своими руками сможет любой начинающий мастер.

Необходимые инструменты

Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:

1. Сварочный инверторный аппарат с набором электродов 3 — 4 мм и маской.
2. Болгарка с отрезным диском по металлу.
3. Штыковая лопата, которую придется использовать для выкапывания ямы.
4. Тяжелая кувалда.
5. Гаечные ключи.

Также вам нужно будет подготовить набор материалов:

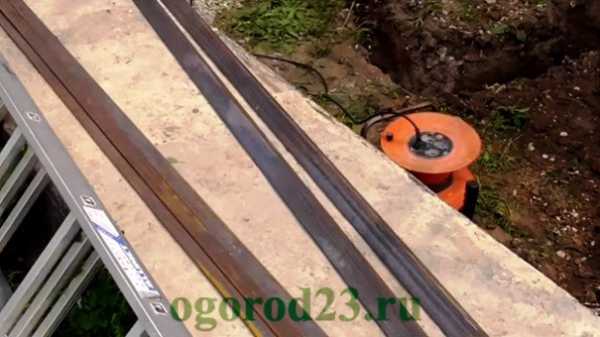

1. Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
2. Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
3. Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски — от места заземления до крыльца.
4. Болты М10.
5. Качественный медный провод с сечением 6 мм2.

Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.

Подбираем оптимальное место для работы

Выбрать место нужно с умом, чтобы не ошибиться и обезопасить себя и своих близких от поражения током. Если повредится изоляция или произойдет КЗ, то ток должен уйти в такое место, где никого не будет. То есть не нужно располагать заземление возле крыльца или беседки — найдите ему место в тихом уголке. Если в момент разряда на месте залегания штырей будет находиться человек или животное, то высока вероятность летального исхода.

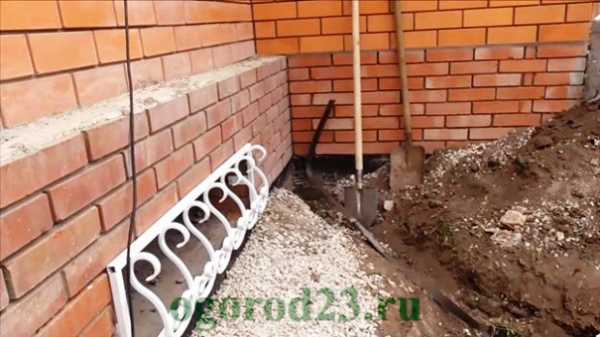

Оптимальный вариант размещения — за домом, не дальше, чем 1 метр от цоколя или фундамента здания. Чтобы на 100% обезопасить своих близких и домашних, после устройства заземления в частном доме своими руками огородите опасную зону заборчиком или оградкой. Если она располагается в саду, то можно задекорировать область камнями или крупной статуей.

Проводим земельные работы

Итак, место подобрано. Пришло время брать в руки лопату. Отметьте три точки — вершины треугольника на расстоянии 120 сантиметров друг от друга и начинайте копать яму. Можно выкопать всю плоскость, чтобы было удобнее работать, можно остановиться только на треугольных канавах. От одного основания треугольника ведите канаву к крыльцу. Глубина ямы — 70 сантиметров.

Сборка контура

После того как яма была выкопана, проводится монтаж заземления в частном доме. По углам выкопанной ямы установите арматуру, уголок или водопроводную трубу и начинайте забивать ее на глубину в 2 метра так, чтобы из ямы торчало не больше 30 сантиметров (220 уйдут под землю).

Обратите внимание: перед тем, как приступать к забивке, при помощи болгарки создайте на арматуре, уголке или трубе острый угол. Работать будет значительно легче.

Затем действуем в следующей последовательности:

1. Свариваем три стержня при помощи полоски или уголка, обвязывая их по периметру (треугольником).
2. Укладываем стальную пластину в траншею, ведущую к дому. Привариваем ее к одному из углов треугольника. Все элементы дожны находиться под землей.
3. Ко второму краю пластины, подходящему к дому, приваривается длинный болт. На него надеваются две шайбы, между ними закладывается конец кабеля, идущего на щиток, и зажимается гайкой намертво.
4. Кабель заводится в дом и подключается к щитку. Он должен быть скрыт так, чтобы к нему кто-то случайно не прикоснулся.

Проверка системы

Как правильно сделать заземление в частном доме и работает ли оно? Если вы все сделали по инструкции, то волноваться не о чем. Чтобы снять все подозрения, возьмите мультиметр и проведите замер сопротивления системы. Сделать это можно следующим способом:

1. Найдите обычную лампу накаливания мощностью 100 и более ватт.
2. Подключите ее одним концом к фазе, а вторым — к заземлению.
3. Проверьте, как горит лампа. Если она светится ярко, то все было сделано правильно. Если она еле горит, то где-то была допущена ошибка или контакт в системе крайне плохой.

Послесловие

Теперь вы знаете, нужно ли заземление в частном доме и как его собрать. Мы настоятельно не рекомендуем заземляться на водопроводную трубу, отопление, газ (а в сети можно встретить и такие варианты) или забор. Это крайне опасно — потенциал может убить вас, ваших близких или соседей. Сделайте качественную систему и защититесь от неприятностей до конца жизни — собрать эту схему можно за один день при наличии материалов и инструмента.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika.ru
