Установка видеодомофона своими руками

Если Вас всё выше перечисленное Вас не пугает / у Вас есть опыт электромонтажных работ или же Вы хотите научиться/обучаетесь монтажному ремеслу тогда эта статья для Вас!

С чего начать?

Суммируя сказанное в предисловие установка видеодомофона без привлечения монтажных организаций в принципе возможна при условии владения по крайней мере основами электроники, соблюдения правил безопасности как для жизни так и для техники (во избежание короткого замыкания которое может привести к порче техники). Очень важна также комплектация техники — часто 4-х проводные мониторы одной из (даже) известных марок не работают с 4-х проводной видеопанелью другой (в том числе известной) марки, не говоря о совместимости разных видов мониторов и блоков электроники с подъездным домофоном.

Установку видеодомофона надо проводить поэтапно:

Выбор и комплектация оборудования
Комплектация монтажного оборудования (инструментов) и расходных матерьялов

Подготовка места работы и проверка напряжения (если не проложен кабель и Вы не хотите портить дизайн подключением видеодомофона к розетке
Проведение кабелей, установка подрозеточника, крепежа
Проверка правильности проводки и подключения проводов и их обозначение
Пробное подключение, наладка
Окончательная установка

И так поэтапно:

1.

Выбор и комплектация оборудования

Определите количество камер, видеопанелей и нужную функциональность, если устанавливаете видеодомофон в квартире также запишите марку и модель подъездного домофона и перед покупкой оборудования убедитесь у продавца, что оборудование совместимое друг с другом.

Более подробно о выборе видеодомофона можно узнать в другой нашей публикации Техно-Блога:

Обзор — Какой видеодомофон выбрать?

За 20 лет работы в этой области этот вопрос всегда остаётся самым актуальным. Как показала практика, лучше всего советовать хорошим людям именно те модели, которые мы выбрали для себя и своих родных.

2017.01.23

2. Комплектация оборудования и покупка расходных матерьялов

Проверьте наличие у Вас необходимого оборудования, инструментов и расходных матерьялов, составьте список товаров которые Вам надо будет приобрести.

Необходимое оборудование:

Отвёртка плоская
Две отвёртки крестовые одна средних размеров для саморезов, другая меньшим концом для шурупов и регулировок,
Кусачки,
Датчик напряжения,
Перфоратор (для бетона, камня или твёрдого кирпича)
дрель (для дерева, гипсокартона или газобетонных кирпичей)
Буры (для перфоратора) один диаметром 6 мм для креплений под дюбеля, один длинный бур для просверления ответствия через стену (для видеопанели)
Свёрла (для дерева или гиспокартона)
Фонарик

Ручка / маркер / карандаш
Изолента
Термоусадка (маленький диаметр)
Зажигалка
Мультиметр*
Припой и паяльник*

Расходные матерьялы:

*Кабель 4-х жильный (если расстояние видеопанели от монитора больше 10 метров проводки лучше не использовать для этой цели витой пары), в случае подключения видеопанели от калитки используйте земной кабель на всей длине!
*Кабель сетевой 220V, желательно YD 2х0,5/ YDY 3х0,5 или толще,
**Короба

* Если провода не проложены. Для определения нужной длины проводов используйте схему и расстояния по горизонтали, затем добавьте расстояния по вертикали и добавьте +25% (не менее 5 метров) длины кабеля на непредвиденные расстояния

** Если планируете прокладывать провода без нарушения отделки стен

3. Подготовка места работы

Если до места установки монитора уже проведён провод для питания монитора, найдите в щитовой предохранитель который отключает в нём питание и убедитесь что провод обесточен до начала работ с укладкой и подключением проводов к разъёмам.

Для проверки напряжения используйте датчик напряжения так как показано на изображении с лева. Вам также понадобится защитить мебель и ковровое покрытие перед началом бурения дыр в стене для крепежа и создание ответствия в стене для проводов покрывая их плёнкой. Запишите цвета провода который уже проложен \ Вы собираетесь прокладывать сами и подготовьте детальную схему подключения видеодомофона следуя инструкции на рисунке с права.

Соберите оборудование и инструменты и матерьялы так, чтобы всё уместилось в одном углу и не было необходимости искать недостающие приборы/инструменты по всему дому разнося пыль (особенно) после начала бурения.

4. Протяжка кабеля, установка крепежей и кронштейнов

Если провода к монитору ещё не были выведены, возьмите монитор и найдите место по вашему усмотрению где Вы хотите его установить. По возможности вблизи входной двери, на видном месте, но так расположенном, чтобы по принципу от греха по дальше лучше не устанавливать его в местах и на высоте провоцирующей возможность зацепления или облакачивания об него.

На место в которое Вы хотите установить монитор приложите кранштейн, и пометьте отверстия для шурупов. Если Вы не уверены в том на сколько ровно приложен кроншткйн можете воспользоваться уровнем если он у Вас есть. Теперь спрячте монитор подальше от пыли и пробурите отверстия для крепления шурупов (обычно используется 6-мм бур, если стена не из бетона \ кирпича вместо бура и перфоратора используйте дрель и свёрла для определённого типа поверхности).

Туже самую процедуру надо будет провести в месте, где Вы планируете разместить видеопанель. Подключение квартирного видеодомофона к линии подъездного домофона потребует также подключения блока сопряжения, а также поиска и сверки нужных проводов в щите Вашего этажа.

Затем Вам надо будет подготовить отверстие для того чтобы спрятать излишек проводов сзади монитора. Лучше всего установить подрозетник, однако так, чтобы он не мешал установке кронштейна.

Размер отверстия должен позволять спрятать все провода которые будут спрятаны за монитором так чтобы монитор мог полностью зайти на кронштейн. Объём проводов зависит от количества подключаемых к монитору устройств и длины проводов.

! многие любители часто совершают ошибку таким образом, что максимально сокращают длину проводов, однако растояние проводов с подключенными разъёмами должна позволять поключить их к монитору перед его установкой на кронштейн. Также нельзя сокращать провода на длину меньшую чем 5 сантиметров, так как в случае повреждения провода или необходимости переподключения Вам придётся прокладывать новый провод.

Теперь приступайте к протяжке кабелей в соответствии с вашей общей схемой. Когда провода будут разведены подключите провода к соответствующим разъёмам монитора и видеопанели в соответствии с инструкцией видеодомофона, а также детальной схемой описанной в изображении. Для удобства многие устанавливают за монитором подрозетник.

Если у Вас нет инструции видеопанели, смотрите инструкцию по ссылке.

5. Проверка перед подключением

Вы уже установили крепежи и кронштейн и проложили провода и Вам наверное хочется как можно быстрее всё подключить и установить чтобы посмотреть эфект Вашей работы.

Однако лучше не торопиться. Проверьте ещё раз не перепутали Вы проводов, особенно важно проверить правильность подключения питания и заземления. В худшем случае из-за неправильного подключения проводов может произойти замыкание что может вывести из строя оборудование. Замене или гарантийному ремонту такое оборудование не подлежит!

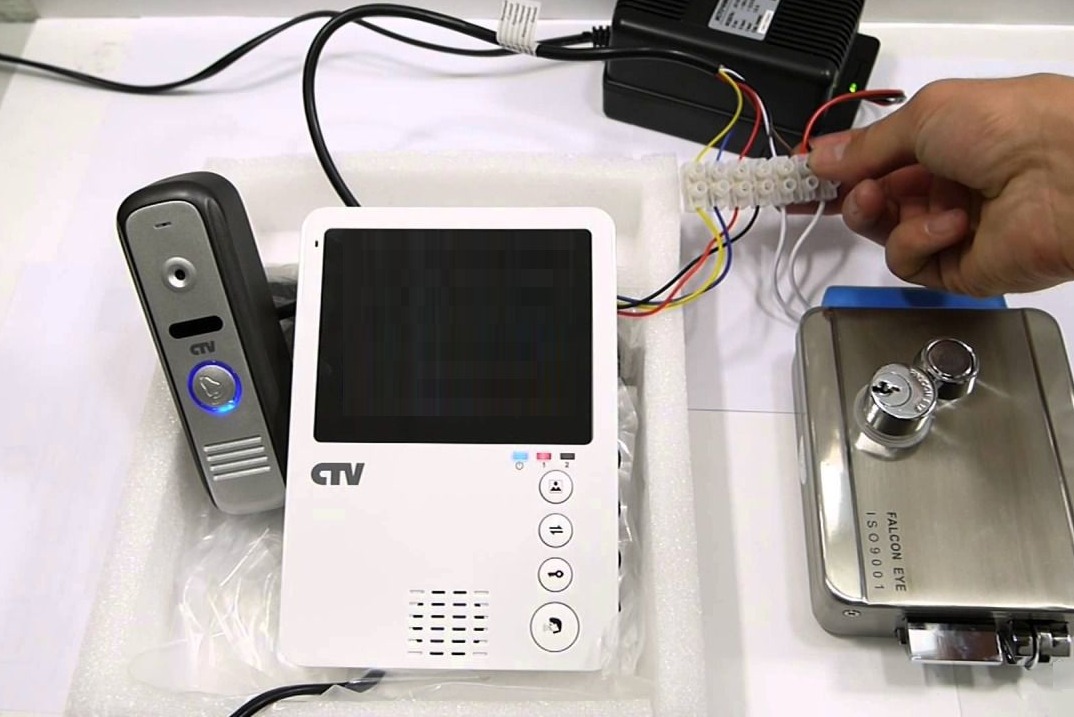

6. Пробное подключение

Если всё подключено правильно можно провести пробное подключение. Для этого Вам будет необходима помощь второго человека который позвонит Вам через видеопанель и подъездный домофон для проверки работы системы.

Подсоедините видеопанель к проводам, а монитор к разъёмам. Затем включите питание к монитору.

Второй человек в тоже время звонит через видеопанель и подъездный домофон, и так Вы вместе проверяете — есть ли связь, видеосигнал, аудио связь и открытие дверей по нажатию ключа.

Если всё работает — можно всё крепить, если же не работает — значит, что скорее всего Вы допустили ошибку при подключении. Отключите монитор от разъёмов, и ещё раз проверьте правильность подключения с инструкцией и вашей схемой.

7. Окончательная установка

Закрепите монитор на крепеже, пряча при этом провода в отверстие за ним. Затем прикрутите видеопанель. Ещё раз проверьте всёли работает.

Ура! Вы установили видеодомофон!

Вопросы и ответы:

Можно-ли использовать вместо 4-х жильного кабеля витую пару?
Да можно, однако обратите внимание на то чтобы витая пара была из меди, а не омеднённая.

Не лучше-ли использовать отдельный, экранированный кабель для видеосигнала?

Конечно лучше, однако имеет смысл при растоянии свыше 20-30 метров. Еслиже домофон устанавливается в квартире то мало вероятно что такая необходимость возникнет, а прокладывание дополнительного проводо усложнит саму установку так как за монитором и без этого будет целый пучёк кабелей.

Паять или не запаявать соединения проводов?
Желательно запаявать сооединения, благодаря чему будет меньше окислений проводов, что будет способствовать долгожительности Вашей системы.

Как самостоятельно установить и подключить видеодомофон

Люди, которые решили подключить видеодомофон, часто находятся в смятении. Они не знают, с чего начинать работу. На самом деле, установка видеодомофона происходит просто. Достаточно следовать рекомендациям производителя, разобраться в схеме контактов, приведенных в документации к модели. Особенно легко проходит работа, если нужно подключиться к подъездному домофону. Достаточно действовать внимательно и аккуратно.

Содержание

1 Как подключить проводной видеодомофон с электромеханическим замком
- 1.1 Выбор места установки компонентов
- 1.2 Каким кабелем подключать
- 1.3 Какие инструменты понадобятся
- 1.4 Алгоритм монтажа
2 Как подключить домофон к подъездному
3 Особенности подключения электромагнитного замка
4 Установка и настройка беспроводного видеодомофона
5 Возможные неисправности видеодомофонов и их решение
6 Лучшие видеодомофоны 2019 года

Как подключить проводной видеодомофон с электромеханическим замком

Рассмотрим самую сложную ситуацию, когда производится монтаж видеодомофона в частном доме, и все работы делаются с нуля. При этом придется не только самостоятельно выбрать места размещения отдельных компонентов, но и соединить их кабелем и проверить работу системы с электромеханическим замком.

Выбор места установки компонентов

При выборе места, где будет делаться установка видеодомофона в доме, нужно предусмотреть как удобство опознавания посетителя, так и пользования системой в целом.

Вызывная панель устанавливается на высоте 155-160 см от уровня земли. При таком положении камера будет уверенно захватывать лицо посетителя практически любого роста.
Вешать видеодомофон нужно как можно ближе к точке энергообеспечения. Так придется меньше штробить каналы для прокладки кабелей и размещения блока питания.
Высота от пола, на которой нужно установить видеодомофон, не должна доставлять неудобства какому-либо члену семьи. Видеть кнопки управления и дисплей должны все.
Замок устанавливается на средине высоты двери калитки. Или, если высота недостаточна для его удобного открывания ключом, на уровне 1 метра над землей.

Рекомендуется проверить дважды, правильно ли выбрана высота установки видеодомофона от пола и другие позиции модулей в разрезе удобства прокладки кабелей. После того, как точки, где планируется размещать домофон, определены, стоит приложить отдельные компоненты и очертить их контуры. Это облегчит дальнейшие работы по их установке.

Каким кабелем подключать

Типы кабелей, которыми придется работать, обычно указаны в инструкции по монтажу той или иной модели. Также, в варианте нормальной поставки, они идут в комплекте. Но работать придется своими проводами, так как предлагаемые производителем слишком короткие. Поэтому для соединения блока питания, замка, создания сети распределения электрической мощности будет использоваться сигнальный многожильный кабель.

Совет! Рекомендуется выбрать провода, которые предназначены для прокладки на открытом воздухе или в грунте. Так будет обеспечена надежность и долговечность работы системы.

Для трансляции видеосигнала используются провода, соответствующие типу камер. Если это аналоговые устройства, понадобится коаксиальный кабель. Цифровые камеры транслируют данные по витой паре. Покупать высокоскоростной кабель пятой категории не нужно. Подойдет стандартный, предназначенный для прокладки на открытом воздухе. Чтобы купить нужное количество проводов, необходимо замерить длину соединений по уже очерченным контурам компонентов системы, давая допуск на каждом до 10 см.

Какие инструменты понадобятся

В зависимости от характеристик стен и материала калитки, набор инструментов может варьироваться. Но общем случае понадобятся:

нож;
перфоратор и набор буров, пик, лопаток;
отвертка;
штроборез для резки гипсокартона;
пила или болгарка с дисками для работы с металлом;
плоскогубцы, молоток;
изолента;
комплект защитной одежды;
сверла;
металлическая перфорированная лента;
еврогвозди.

Также для монтажа системы, создания соединений и аккуратного размещения компонентов потребуется запастись:

розетками;
УЗО;
гофротрубкой для прокладки кабеля;
кабельными каналами.

Не лишним будет запастись и небольшим количеством гипсовой смеси, шпателем, запасом воды и емкостью для замешивания раствора.

Алгоритм монтажа

Во всех работах с компонентами системы нужно обращать внимание на маркировку клемм. В современных устройствах они соединяются проводом в соответствии с окрасом. Разобраться в структуре многожильного сигнального кабеля также не представляет сложности. Каждый провод в ней помечен своим цветом.

Устанавливается вызывная панель. Она разбирается, размечается место, сверлятся отверстия под болты и в торце калитки для провода питания. Кабель подключается, вторым концом коммутируется в контроллер замка.
Контроллер замка располагается в защищенном от воды месте. Нужно разместить модуль так, чтобы к нему удобно было подключать замок и вызывную панель. Например, вмуровать в стену или разместить в небольшом самодельном щитке.
На калитке с улицы монтируется считыватель идентификационных ключей, изнутри кнопка открытия двери. Провода от них также заводятся на контроллер.
Размещается блок питания замка и вызывной панели. Это также удобно делать на улице. Рекомендуется купить адаптер с защитой от воды и пыли.
Проверяются коммутации уже размещенных устройств. Общий кабель от контролера протягивается в дом. Запоминается соответствие цвета жил и клемм. Провод укладывают в гофротрубу, которую помещают в траншею.
В доме устанавливается монитор согласно рекомендациям производителя. Он может навешиваться на крепеж или размещаться на кронштейне.
Размещается блок питания монитора.
Производится коммутация в доме проводом с улицы и внутренними силовыми линиями от блока питания. Внешний ввод подключается как желтый на вход аудио монитора, черный общий, красный на 12В блока питания плюс, белый на видеоканал. Соответствующие клеммы домофона помечены цветом, а по внешнему проводу — в соответствии с ранее записанными цветовыми парами.

Совет! После того, как подключение домофона без замка произведено, рекомендуется подписать отводы, установить клеммные розетки, автомат отключения.

Последний этап установки электромеханического замка самый ответственный. Работа своими руками должна быть сделана с максимальной точностью. Замок монтируется без перекосов, чтобы не было усилий движения языка: только в случае правильного прилегания у реле хватит мощности открыть запорную схему.

После того, как все работы по монтажу закончены, нужно запрограммировать ключи доступа. Это делается согласно инструкции производителя. По завершении работ можно проверить функционирование видеодомофона, открывая замок, осуществляя вызов. При необходимости, проверяются и модифицируются подключения. В конце замазываются штробы и монтажные щели гипсовым раствором.

Как подключить домофон к подъездному

Самая простая работа — подключить видеодомофон в квартире к подъездному домофону. В этом случае нужно воспользоваться уже проложенной слаботочной сетью. Схема подключения видеодомофона подразумевает его коммутацию в разрыв управляющей цепи. Для этого понадобится специальный адаптер-контроллер.

Важно! При выборе модели видеодомофона сразу необходимо предусмотреть возможность использовать его в уже существующей СКУД подъезда. К примеру, корейские продукты не предусматривают такой интеграции. Другие видеодомофоны совместимы с некоторыми отечественными адресными шинами. Третьи коммутируются универсальными адаптерами.

Подключение видеодомофона к подъездной сети производится так.

Провод, идущий к трубке подъездной системы, отрезается или отсоединяется от трубки после ее разборки.
На соответствующие клеммы L+, L- коммутируется подъездная линия.
Далее, к адаптеру подключаются все компоненты видеодомофона. Клеммы на вызывной панели, мониторе, других устройствах полностью соответствуют контактам адаптера. В какие именно блоки коммутировать тот или иной модуль, стоит узнать в инструкции к контроллеру.

После коммутации вся система работает точно так же, как до этого действовала привычная трубка. Только адаптер объединяет в единую среду видеосигнал, командную систему блока управления, а также канал передачи сигналов вызова и аудио. Кроме этого, после подключения контроллера пользователю доступны новые порты для коммутации дополнительных камер, вызывных панелей с записью и датчиком движения.

Особенности подключения электромагнитного замка

Если необходимо подключить видеодомофон к электромагнитному замку, нужно обратить внимание на разницу в контактных группах. Из системы СКУД поступает только сигнал деблокировки. Одновременно на электромагнитном замке три клеммы:

управляющая разблокировки;
нулевой провод;
синий или желтый — контроль состояния.

Подключение видеодомофона производится только двумя кабелями — это зеленый к клемме разблокировки и красный к плюсу шины питания. Эта схема верна вне зависимости от того, производится ли установка беспроводного видеодомофона или монтаж классической системы.

Установка и настройка беспроводного видеодомофона

Установка беспроводного видеодомофона производится по уже приведенной схеме.

Важно! Единственное, что придется учесть, это замена элементов питания отдельных модулей. Обычно в беспроводных системах они питаются от батареек или встроенного аккумулятора. Потому при размещении частей видеосистемы рекомендуется либо оставлять доступ к отсекам, либо предусмотреть удобный демонтаж.

Все модули размещаются на расстоянии, не больше указанного в документации к изделию. Подключение замка делается через силовой контролер, выступающий отдельной составной частью системы. Чтобы настроить беспроводной видеодомофон, достаточно следовать инструкции производителя.

Возможные неисправности видеодомофонов и их решение

Какой бы совершенной ни была бы модель видеодомофона, у нее обязательно возникают неисправности. В зависимости от причины их появления, может понадобиться или простая чистка компонентов или поход в сервисный центр.

Нет картинки с камеры. Это может означать как поломку, так и засор. Сначала нужно проверить состояние защитного стекла вызывной панели, затем убедиться в отсутствии электромагнитного поля помех.
Микрофон плохо передает звук. Самая частая причина — загрязнения. Решетку чистят. Если не помогает, стоит проверить состояние пайки контактов на плате, а также сопротивление катушки микрофона.
Не работает замок электромагнитного типа. Причина может заключаться в смещении устройства и изменении силы трения между контактами.
Видеодомофон не работает, нет изображения на мониторе. Дело может быть как в обрыве кабеля, так и в полном выходе матрицы из строя.
Реле не открывает замок электромеханического типа. Нужно почистить узел, проверить контакты. Если не помогает, придется тестировать катушку и тщательно удалять ржавчину на металлических элементах.
Код не набирается, не работает звонок. Причина в обрыве кабеля, нарушении контактов. Рекомендуется проверить вызывную панель, при необходимости заменить кнопку.

Как ни странно, неисправности домофона возникают гораздо реже, чем с идентификационными картами или ключами. Если последние не срабатывают, стоит почистить контактные площадки. Это делается спиртом, как на ключах, так и модуле идентификации. Но если не срабатывает бесконтактная карта — скорее всего, у нее сломана внутренняя антенна и ключ подлежит полной замене.

Лучшие видеодомофоны 2019 года

Видеодомофон Tor-neT TR-26 W на Яндекс Маркете

Видеодомофон Falcon Eye FE-VELA на Яндекс Маркете

Видеодомофон Altcam VDP431 на Яндекс Маркете

Видеодомофон OPTIMUS VM-E4 на Яндекс Маркете

FE-43C Falcon Eye Цветной видеодомофон на Яндекс Маркете

Самостоятельная установка квартирного видеодомофона | Автор Chris Whong

Вот как мы исследовали, нашли и самостоятельно установили систему видеодомофона для небольшого кондоминиума, и вы тоже можете.

Во время этого проекта мне было очень трудно найти информацию о различных продуктах, которые мы использовали, поэтому этот пост в блоге битком набит текстом для поисковых систем. Читайте дальше о некоторых приключениях в низковольтной проводке.

Отказ от ответственности: Работа с внутренней связью должна выполняться только уполномоченным и квалифицированным персоналом. Любой, кто использует информацию, содержащуюся в настоящем документе, делает это на свой страх и риск, и считается, что он освобождает автора от любых и всех травм или ущерба, возникающих в результате такого использования.

Статус-кво — дерьмовые домофоны с функцией «нажми и говори», «нажми и слушай»

Наше здание было построено в середине 2000-х годов и оснащено стандартным заурядным аудиодомофоном. Вы знаете, тип, когда нажатие кнопки снаружи вызывает «трель» в устройстве, и вы должны нажать кнопку, чтобы говорить, а затем нажать другую кнопку, чтобы прослушать. Если человек на другом конце считается достойным, вы можете нажать третью кнопку, чтобы вызвать электронное открытие двери, позволяя ему войти.

Вездесущая трехкнопочная аудиопанель внутренней связи из нержавеющей стали

Эти системы используют вековую телефонную технологию для усиления и передачи различных аудиосигналов и могут быть установлены в 3-х, 4-х или 5-ти проводных конфигурациях. У нас был PK-543 от Tektone. Он работает от 16 вольт переменного тока и требует прокладки кабеля от дверной панели и всех панелей блока к центральному устройству, называемому усилителем.

Как, вероятно, подключен ваш дрянной аудиодомофон. Взято с https://www.tektone.com/pdf_files/manuals/IL826_PK543A_install.pdf

Очевидно, что эти аудиодомофоны крайне неудобны для пользователя, и если вы не нажмете нужную кнопку в нужное время, вы можете пропустить большие куски. разговора. Вы также не можете видеть, кто находится на другом конце линии, что проблематично по нескольким причинам, наиболее важной из которых является безопасность. Но они дешевы, просты и в целом надежны, поэтому так распространены.

Ограничивающий фактор — электропроводка

В наши дни существует множество причудливых новомодных видеодомофонов, но многие из них основаны на IP. Это означает, что на самом деле это маленькие компьютеры, которым необходимо обмениваться данными по сети. В нашем оригинальном аудиодомофоне использовался кабель CAT3 (вспомните телефонную проводку старой школы), который не способен поддерживать IP-сигналы, поэтому эти причудливые системы отсутствовали. В частности, у нас есть домашний кабель CAT3 с 4 витыми парами от каждого блока к центральной точке в подвале. Существующая система внутренней связи представляла собой 4-проводную систему, поэтому каждая панель использовала только две из четырех пар.

Кабель CAT3 с четырьмя витыми парами, с https://www.cableandwireshop.com/cat-3-telephone-4-pair-cable-utp-24-awg-bc-1000-ft.html

Почему бы просто не запустить новые провода? Это потребовало бы открытия стен в нескольких местах, в том числе в каждой квартире, что было бы грязно, отнимало много времени и дорого. Это просто невозможно, если только ваше здание не было спроектировано так, чтобы иметь легкий доступ к лазам и проволокам.

Итак, задача, стоявшая перед нами, когда мы начали наше исследование в начале 2020 года: Выясните, есть ли системы видеодомофона, которые будут работать по нашим существующим кабелям CAT3.

В новой системе также должна быть предусмотрена возможность дистанционного открывания дверного замка с электроприводом, но это довольно стандартная функциональность для любого домофона, предназначенного для многоквартирных домов.

Двухпроводные видеодомофоны — это вещь!

Некоторые исследования в Интернете показали, что действительно существуют системы внутренней связи, которые могут передавать видео, аудио и данные по двухпроводной шине. Существуют требования к толщине используемого кабеля, но можно объединить 4 пары меньших проводов в кабеле CAT3 в две большие группы проводов, которые подойдут для этой установки.

Руководство по использованию 4 пар проводов в кабеле CAT5 в качестве 2-проводной шины для системы внутренней связи GB2, с https://www.

alphacommunication.com/system/gb2audio

Три популярные 2-проводные системы, которые мы рассмотрели, были :

Golmar GB2

https://www.golmar.es/products/gb2

Конфигурации модульной дверной панели Golmar GB2, с http://golmar-eg.com/nexa%20%20inox%204+n %20details%201%20more%20information.html

Golmar — испанская компания, и это была первая система, которую мы нашли. PDF-файлы для установки легко доступны на их веб-сайте. Довольно легко ознакомиться с различными конфигурациями системы и представить, что потребуется для ее установки.

Эти системы распространяются в США компанией Alpha Communications, и из трех рассмотренных нами систем эту оказалось проще всего приобрести здесь, в США.

Comelit

https://pro .comelitgroup.com/en-us/product/IKALL

Comelit Modular Door Panel Configurations, https://www.comelitgroup.com/en-us/products/outdoors/ikall/

Comelit — итальянская компания, Предлагается 2-проводное видео, аналогичное предложению Golmar, но с одним большим отличием: у них есть панель устройства со встроенным Wi-Fi, и они могут обмениваться данными с мобильным приложением. Это означает, что жители могут быть уведомлены о том, что кто-то звонит в их квартиру, когда их нет дома, и они могут посмотреть видео и удаленно открыть дверь со своего мобильного устройства. Нам было действительно заинтересовал этой функцией, но, в конце концов, нас оттолкнули ужасные отзывы о приложениях для iOS и Android, и мы не хотели оказаться в одной лодке с МНОЖЕСТВОМ недовольных клиентов.

Они также заставляют вас регистрироваться и входить в систему только для того, чтобы загрузить документацию по продукту, что было отключением.

Hikvision

https://content.hikvision.com/2nd-generation-intercom-homepage

Hikvision — китайская компания, и их двухпроводная система кажется более современной, чем две другие, которые мы рассматривали. . Кроме того, кажется, что в Интернете гораздо больше видео и ресурсов, созданных счастливыми установщиками Hikvision. Тем не менее, Hikvision в настоящее время находится под санкциями правительства США, казалось, что получить оборудование будет сложнее, а предлагаемая ими единая панель казалась немного более неуклюжей / громоздкой, чем другие варианты. Эта система также могла взаимодействовать с мобильными устройствами, но вместо того, чтобы быть децентрализованной, когда каждая панель устройства взаимодействует с Wi-Fi этого устройства, ей потребовалось бы подключение к Интернету на центральном устройстве. (это то, что мы могли бы предоставить, но это также означает больше возможностей для проблем с технической поддержкой в будущем)

К моему удивлению, онлайн-контента об установке видеодомофонов не хватает. Учитывая, что половина планеты городская, можно было бы подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, могут разместить тысячи видеороликов на YouTube и постов в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.

Нас больше всего заинтересовала система Golmar GB2, так как было легко найти интернет-магазины для продажи деталей, легко спроектировать систему и было бы легко установить. Это 100% автономный режим, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или конфигурацией. Как только вы заработаете, он должен просто работает.

Тестирование

Перед тем, как потратить много денег на полную систему для 8 устройств, мы купили минимальный набор оборудования, необходимый для тестирования нашей проводки. Для этого нужно было приобрести видеопанель входной двери, блок питания, шинный разветвитель и одну юнит-панель. Люди из Supplycounter.com действительно связались с нами, чтобы подтвердить заказ, поскольку это не была полная система (см. их примечание ниже).

Если бы по какой-то причине это не сработало, мы потеряли бы около 600 долларов. Вещи не подлежат возврату, поэтому мы либо съедаем убытки, либо пытаемся перепродать их на eBay или где-то еще.

К счастью, это сработало… мы протестировали его на самом длинном отрезке кабеля, в 4 этажа, и он работал просто великолепно! Мы могли бы инициировать звонок из подвала в блок на 4-м этаже, и они могли бы увидеть звонящего и активировать разблокировку.

Мы еще не были готовы найти все это, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, на что будет похоже использование системы.

Демонстрационная плата с блоком питания, одной панелью и основным аудио-видео модулем для системы Golmar GB2.

Все вместе

Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы остановились на нержавеющей стали, так как это был бы самый прочный и красивый вариант. В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не ведут их инвентаризацию в США.

Мы разработали конфигурацию панели 2×2. На двух левых панелях будет размещен основной модуль камеры/аудио, а также дополнительный кнопочный модуль. Панели справа будут изменены для размещения дополнительных функций:

Считыватель контроля доступа. Считыватель RFID для контроля доступа означает, что жильцы могут вызвать отпирание электронного замка с помощью брелока вместо использования физического ключа для отпирания двери. Это удобнее, но реальным преимуществом является контроль над тем, кто имеет доступ, и возможность отозвать доступ, если кто-то потеряет свой FOB. Вы не можете сделать это с физическими ключами. Подробнее об этом позже.
Переключатель со стрелкой USPS — таким образом курьер может получить доступ в здание для доставки почты. Это всего лишь специальный замок и переключатель, который запускает электронное открытие двери. Мы могли бы установить его в отдельной коробке и соединить с системой коротким отрезком кабелепровода, но это выглядело бы не так красиво и потребовало бы немного больше усилий для установки.

Специальная опорная плита для панелей устройства

Оригинальные панели были в книжной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их поверх той же настенной коробки оставила бы неприглядную полосу неокрашенной стены или линию, где была добавлена новая краска вокруг исходной коробки.

Эскиз индивидуальной белой акриловой базовой пластины.

Чтобы исправить это, мы заказали белые акриловые панели нестандартного размера на сайте acmeplastics. com и разместили их за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были специально рассчитаны на просто покрывают след оригинальных панелей.

Панели блока VESTA7 поставляются с монтажным кронштейном, который мы прикрепили к акриловым панелям с помощью ленты Gorilla Tape. Затем смонтированные панели были прикреплены к стене с помощью двух полос ленты Gorilla, что обеспечивает быструю и простую установку.

Эти панели в конечном итоге стали приятным визуальным штрихом и обеспечили очень аккуратную установку для каждого из блоков, не требующую покраски или ремонта стен.

Программирование и тестирование

После того, как поставки прибыли, мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях блока. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.

Нам пришлось просверлить несколько отверстий в пластинах-заглушках и внести некоторые изменения, чтобы все поместилось в корпусе, но мы смогли привести все в порядок за пару вечеров. Все в панелях было предварительно смонтировано для быстрого соединения с помощью проволочных гаек после того, как мы фактически установили его у главного входа.

Мы изменили внутреннюю структуру вызывных панелей для размещения почтового переключателя и считывателя контроля доступа.

Установка прошла гладко… в корпусе панели пришлось просверлить 4 отверстия ударной дрелью, протянуть провода в заднюю часть коробки и все соединить.

Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери. Двухпроводная шина (по CAT3, как и в случае с панелями устройств) питает аудио/видео панель и передает сигналы. Сняв старую панель, немного приведя в порядок проводку, смонтировав новый корпус с помощью бетонных анкеров и все соединив, мы приступили к делу!

Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.

В подвале мы установили источник питания, разветвители панелей, блок питания на 12 вольт и источник бесперебойного питания (резервный аккумулятор), чтобы все работало какое-то время в случае отключения электроэнергии.

Новая фанерная панель 2×2 для блока питания, ИБП и разветвителей шины. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.

Фактическая установка панели требовала посещения каждого блока, что мы согласовали заранее. Установка каждого блока занимала всего около 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, подключающейся в подвале, и выполняющей тестовые звонки от входной двери. Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.

Контроль доступа и брелоки

Нас заинтересовал контроль доступа с помощью брелоков по нескольким причинам. Один из них заключался в том, чтобы уйти от физических ключей. Жильцам и продавцам всегда нужны копии ключей от дверей, они время от времени теряются, и просто сложно отследить, у кого они есть. Кроме того, дорого и сложно с точки зрения логистики сделать копии ключей с высокой степенью защиты, которые мы используем.

Еще одна причина использовать брелоки — это удобство, так как они позволяют отпереть и открыть дверь одной свободной рукой, что удобно, если вы что-то несете или толкаете коляску.

В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могут общаться с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда они должны быть объединены в сеть и подключены к Интернету. Мы хотели что-то очень простое в настройке, и после расспросов кто-то порекомендовал Paxton 9.0007 Линейка считывателей контроля доступа Compact .

Серия Compact от Paxton выглядит как обычные считыватели RFID-брелоков, но они работают в автономной конфигурации. Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все происходит локально по отношению к контролируемой двери! Лучше всего, что нет никакого программирования. Вы просто заказываете брелоки партиями по 10 штук. Каждая партия поставляется со специальной картой, которую вы подносите к считывателю, чтобы авторизовать все 10 брелоков, и каждый брелок как так называемую «теневую карту» для отзыва доступа к соответствующему брелоку. если он когда-либо будет потерян.

Схема подключения компактного считывателя Paxton с разъемами питания, электронной системой открывания двери и кнопкой выхода.

Это великолепная система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!

Было довольно легко подключиться к переговорному устройству Golmar, у которого есть дверной замок с сухим контактом. Вместо прямого подключения к электронному дверному замку считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, реле активируется, замыкая клеммы с сухими контактами на панели внутренней связи и открывая дверь на 5 секунд.

Рубль : Было очень трудно найти оборудование Paxton онлайн. Их веб-сайт и документация позволяют очень легко понять, как работают их продукты, но вы не можете просто купить вещи на Amazon. У них есть сеть авторизованных дистрибьюторов, многие из которых размещают товары в Интернете, но не будут продавать их вам, если вы не являетесь установщиком или дилером. Многие из дилеров также не будут продавать населению. ¯\_(ツ)_/¯ Когда мы, наконец, нашли онлайн-продавца, у которого можно было заказать их, потребовалось несколько недель, чтобы что-нибудь доставили, поскольку все товары поставляются напрямую от производителя. Мне нравятся эти продукты, но хотелось бы, чтобы они были менее ограничивающими в отношении распространения.

Вуаля! Модернизация видеодомофона

Я умалчиваю о многих технических деталях, но все это не сложно, если у вас есть базовый уровень комфорта с проводкой и электроникой. В основном я хочу, чтобы люди знали, что можно модернизировать ваш аудиодомофон видеодомофоном с меньшими затратами и усилиями, чем вы, вероятно, думали. Спасибо за чтение.

Полное руководство по созданию систем внутренней связи [2022]

Хотите узнать больше о различных системах внутренней связи, представленных на рынке? Существуют сотни продуктов в зависимости от типа здания (квартира, коммерческая недвижимость, офис, многоквартирный дом), проводных и беспроводных систем, телефонной линии или интернета (облачных) систем. Мы составили подробное руководство, которое поможет вам понять типы систем внутренней связи, лучшие продукты в зависимости от потребностей и способы их оценки.

Связанные ресурсы, которые следует проверить:

Лучшие системы видеодомофона для квартир и многоквартирных домов

Как оценить систему видеодомофона для квартиры перед покупкой

Лучшие системы внутренней связи для офисов и бизнеса

Также взгляните на современная домофонная система Swiftlane здесь

За последнее десятилетие технология построения систем внутренней связи претерпела значительные изменения. В этом видео показано, как работают современные видеодомофоны для зданий:

Представьте, что это FaceTime или видеозвонки WhatsApp от посетителей. Это самые популярные системы, развернутые сегодня. В то время как оборудование внутренней связи в здании должно быть подключено к источнику питания и Интернету (с помощью кабеля Ethernet), вызов передается по беспроводной сети как видеовызов. Эти вызовы поступают в мобильное приложение или веб-приложение. Такие компании, как Swiftlane, Latch и т. д., предлагают такие системы видеодомофонии.

Вызов видеодомофона Swiftlane

В настоящее время они в основном используются по следующим причинам:

Дешевизна установки. Вам нужно только подключить одно домофонное устройство. Он устраняет традиционную проводку к каждому блоку в здании.
Удаленное управление: у вас есть возможность принимать звонки, даже когда вы не в здании, на ходу. Даже внутри здания вы не привязаны к стойке регистрации, а отходите в сторону и по-прежнему отвечаете на звонки
Больше безопасности: пираты на крыльце повсюду. Они притворяются курьерами, и их вводят в заблуждение. Видеозвонки предотвращают это
Беспроводные обновления: Многие современные системы, такие как Swiftlane, могут постоянно обновлять интерком новыми функциями. Это обеспечивает новые функции без необходимости замены оборудования каждые несколько лет.

Проводные домофоны, как следует из названия, требуют прокладки кабеля от оборудования внутренней связи к принимающему устройству. Когда человек нажимает кнопку на домофоне, он звонит на другую сторону, и позволяет вам видеть и говорить с ним и удаленно открывать дверь. Вы можете найти много таких продуктов Amazon. например

Проводной дверной звонок Amocam Проводной дверной звонок Anboson

Соображения по поводу приобретения проводного видеодомофона:

Экономичный
Как правило, подходит для очень небольшого здания с одним офисом
Затраты на установку высоки, так как вам необходимо подключить планшеты в здании
Вам постоянно нужно бежать к домофону, чтобы ответить на него, и вы не можете управлять им удаленно.

Такие продукты, как дверные и линейные системы, существуют уже несколько десятилетий и предлагают такие типы домофонов в зданиях. Эти системы предоставляют справочник резидентов. Когда вы нажимаете на одну из записей, она использует стационарную связь, чтобы сделать телефонный звонок жителю. Вы можете поговорить с человеком у двери, а затем нажать определенную клавишу, чтобы удаленно открыть дверной замок. (например, нажмите 9разблокировать).

Вот соображения по поводу покупки домофонной системы для вашего здания:

Технология, проверенная временем и проверенная временем.
Варианты ввода PIN-кода на домофоне для жильцов
Телекоммуникационные компании отказываются от фиксированной связи, и их обслуживание становится очень дорогим. Требуется стационарная связь, и цены в последнее время резко выросли, поскольку телекоммуникационные компании стремятся закрыть этот бизнес
Могут быть доступны варианты сотовых вызовов VOIP
Отсутствие фотожурналов является проблемой безопасности. В случае взлома нет следов
Жильцы не могут проверить другого человека у двери
Часто имеет ограничения на поддерживаемые коды городов
Многие варианты видеодомофона теперь доступны при аналогичном оборудовании и текущих затратах . Кроме того, многие системы видеодомофонии теперь поддерживают телефонные звонки для пользователей, не разбирающихся в технологиях, в качестве существующей функции

В основном они существуют как артефакты прошлого, как реликвии прошлого. Многие продолжают работать десятилетиями, и эта технология достаточно проста и надежна. Самые большие проблемы, почему это больше не используется:

Для установки этих систем требуется очень дорогая проводка. Требует подключения каждого устройства
Многие компании, которые продают эти устройства, больше не имеют запасных частей
Обслуживание и поддержка обходятся очень дорого. Несмотря на то, что это не текущие контракты на оплату этих систем, вы будете платить бешеные деньги за ремонт тысяч футов кабелей и сотен приемных устройств.
Мы не рекомендуем эти системы в качестве модернизации или для нового здания

т.е. Такие компании, как Aiphone, производят множество разновидностей 2-х, 4-х, 6-ти квартирных домофонов. Они подключаются от почтовой станции к центральной главной станции, а затем подключаются к каждому устройству. Это дешевле из-за отсутствия текущих затрат, но дорого в установке. Вы должны подключить каждый блок к домофону.

В домах на одну семью или в небольшом индивидуальном офисе для связи с посетителями может быть достаточно дверного звонка Ring. У вас не будет возможности удаленно открыть дверь, и, возможно, вам придется физически присутствовать и подойти к двери, чтобы открыть ее. Ring предоставляет дешевый вариант настройки домофона в здании в качестве дверного звонка с батарейным питанием с помощью одной кнопки. Он не работает для нужд многопользовательской внутренней связи.

Лучший — понятие относительное. Это зависит от ваших потребностей. Мы постараемся показать вам лучшие строительные домофоны, чтобы вы могли выбрать то, что лучше всего подходит для ваших конкретных потребностей. Ниже мы рассмотрим особенности популярных систем внутренней связи.

Мы покрываем следующие лучшие системы Intercom Intercom. Ниже:

Doorking
Swiftlane
защелка
Alphatouch
Aiphone
Дверные птицы

Пожалуйста.0003

Лучшие системы внутренней связи для квартир и многоквартирных домов

Лучшие системы внутренней связи для офисов и предприятий

Веб-сайт: https://www. doorking.com/

Телефон: 800-826-7493

Компания Doorking является лидером в области телефонии входные системы на основе дверей. Компания Doorking предлагает стационарные телефонные системы внутренней связи для жилых и коммерческих зданий. В нем нет всех наворотов, но это проверенный продукт, если вы придерживаетесь абсолютной базовой функциональности и согласны с текущими расходами на стационарную связь. Это не самая функциональная система, но она делает работу по телефонным звонкам и дистанционно звонит в двери. Программирование и управление сложны, и вам, возможно, придется платить охранным компаниям за то, чтобы они приходили и вносили изменения каждый раз, когда въезжает новый арендатор — это может стоить вам от 100 до 250 долларов каждый раз.

Характеристики:

Домофонная домофонная система внутренней связи
Работает со стационарной системой или сотовой телефонной связью VOIP
Может обеспечивать голосовые телефонные звонки отдельным жильцам, и они могут нажать 9, чтобы открыть дверь
Doorking также предлагает система считывания брелоков
Доступны различные варианты внутренней связи, которые могут быть установлены на пьедестале, заподлицо или на поверхности
Различные размеры внутренней связи

Отсутствующие функции:

На большинстве домофонов нет опции видеодомофона
Все программирование должно выполняться на самом устройстве
Программное обеспечение не просто в использовании, и может потребоваться оплата охранной компании для внесения изменений каждый раз, когда арендатор переезжает вход или выход
Невозможно удаленное управление без настройки VPN или интернет-переадресации
Нет журналов фотоаудита
Многие домофоны имеют серьезную угрозу безопасности, когда вы можете открыть систему дверного замка с помощью ключа, который вы можете приобрести в Интернете.

Как узнать стоимость услуги Doorking?

Вы можете связаться с doorking на их веб-сайте, чтобы связаться с местным установщиком. Doorking продает через свою локальную сеть установщиков в США.

Веб-сайт

Телефон: 800-826-7493

Посмотрите, как пользоваться домофоном Doorking

Посмотрите, как легко открыть и взломать домофон Doorking

Начните с просмотра того, как работает видеодомофон Swiftlane

Наша компания Swiftlane — это современная компания видеодомофона из Сан-Франциско, работающая по всей территории США. Линейка продуктов Swiftlane создана для удовлетворения современных потребностей внутренней связи в жилых и коммерческих зданиях. Вот краткий обзор того, как работает домофон в здании Swiftlane:

Звонки по видеодомофону на телефон, планшет или компьютер

Вы можете принимать беспроводные видеозвонки на свой телефон. Думайте об этом как о видеозвонках Facetime и WhatsApp. Вы можете увидеть человека на другом конце, прежде чем впустить его. Таким образом, пират на крыльце не сможет притвориться водителем-курьером и проникнуть в здание. Для офисов мы можем поддерживать звонки на планшет или компьютер.

Для людей, не разбирающихся в технологиях, система может делать обычные телефонные звонки, и человек может нажать 9, чтобы открыть дверь.

Интерком с сенсорным экраном для нескольких и одного арендатора

Интерком Swiftlane можно настроить как для многоквартирных, так и для одноквартирных зданий. Существует каталог сенсорного экрана, который можно запрограммировать из любого места через веб-браузер. Вы можете выбрать отображение полных имен, инициалов, номеров подразделений и т. д.

Системой можно управлять удаленно из любого веб-браузера

Swiftlane можно управлять удаленно из любого веб-браузера. Вы можете добавлять арендаторов, удалять их и т. д. Вам не нужно быть на месте. Для квартир записи могут быть автоматизированы с помощью таких систем управления имуществом, как Yardi, Entrata и Realpage. Для коммерческих зданий это можно автоматизировать с помощью интеграции OKTA, G Suite и Azure Active Directory.

Свобода от постоянного присутствия на объекте
Простой и интуитивно понятный для понимания и использования

Доступ к бесконтактному распознаванию лиц

Swiftlane поставляется со встроенным бесконтактным доступом к распознаванию лиц. С более чем миллиардом людей, использующих Face ID, мы стремились создать удобную форму доступа в первую очередь для обеспечения конфиденциальности.
