Монтаж напольного газового котла – согласование проекта и особенности установки

24 Марта 2022

Просмотров:  5123

Время чтения:  13 минут

Содержание

Согласование

Особенности установки

Выбор котла

Подготовительные мероприятия

Начальные действия

Установка

Коротко о главном

Напольные газовые котлы отлично подойдут для обогрева больших зданий. Они отличаются высокой мощностью, при этом экономичны и удобны в использовании. Однако монтаж напольного газового котла должен осуществляться с соблюдением ряда определенных правил и имеет некоторые особенности, которые необходимо изучить заранее.

Монтаж напольного газового котла необходимо проводить по всем правилам

Согласование

Установка газового оборудования должна быть согласована и подтверждена государственными органами, поэтому, прежде чем приобрести котел, стоит уточнить, допускается ли вообще использование подобного устройства.

Для этого потребуется обратиться в газовую службу и оставить там заявление на получение технических условий и разрешения использовать агрегат. В документе обязательно прописывается примерное количество газа, которое планируется использовать в течение года.

После рассмотрения заявления потребителю дадут положительный либо отрицательный ответ, при этом отказ будет сопровождаться объяснительной информацией.

На следующем этапе разрабатывается проект установки с учетом выбранной марки оборудования. После этого его также нужно согласовать и утвердить. Важно оформлять все документы правильно и внимательно, чтобы избежать проблем в будущем.

Особенности установки

Монтаж напольного котла имеет некоторые особенности, которые обязательно следует знать:

  • Для подобных агрегатов требуется оборудованная отдельная котельная – помещение, стены и пол которого имеют огнеупорное покрытие.

Для напольных котлов требуется отдельное помещение

  • Ввиду высокого веса агрегата под него требуется сделать качественную бетонную стяжку, допускается установка бетонной плиты. При этом котел должен находиться на небольшом постаменте, чтобы избежать втягивания грязного и пыльного воздуха с пола во время работы.
  • Важно, чтобы прибор располагался абсолютно ровно, без наклона в какую-либо сторону. В противном случае теплообменник будет страдать от постоянного перекоса температур и быстро выйдет из строя.
  • Стоит помнить, что монтаж напольного газового котла осуществляется в самую последнюю очередь. Изначально требуется провести все подготовительные работы, позаботиться о разводке труб, подвести газ, воду и электричество, правильно установить дымоход.

После осуществления всех работ газовый нагреватель подключают согласно определенной схеме, соблюдая все необходимые последовательности.

Не разрешается установка напольного газового котла в определенных ситуациях:

  • в многоквартирных домах с отсутствием магистральной газовой трубы;
  • при присутствии фальшпотолка или капитальной антресоли, которые проживающий не хочет удалять.

В этих ситуациях получить допуск на монтаж напольного газового котла не удастся.

Все подключения должны быть качественными и герметичными

Выбор котла

Вопрос о выборе подходящего газового котла актуален для многих владельцев частных строений и квартир. В продаже присутствуют различные модели, поэтому стоит выбрать вариант с учетом следующих параметров:

  • с одним или двумя контурами;
  • зарубежного или отечественного производства;
  • с открытой или закрытой камерой сгорания.

После того, как будут решены данные вопросы, стоит определиться с мощностью изделия – от этого будет зависеть дальнейшая подготовка к установке.

Если предполагается проводить монтаж напольного газового котла своими руками, стоит помнить, что природный газ – это взрывоопасное вещество, поэтому лучше всего обратиться за помощью или консультацией к профессионалам.

Подготовительные мероприятия

После того, как получены все разрешения, требуется приступать к выполнению первых действий. Изначально необходимо позаботиться о качественно оборудованном месте, где планируется расположить устройство. Требования к топочной комнате можно найти в специальных СНИПах, они должны быть строго соблюдены.

Место для напольного котла должно соответствовать законодательным нормам

Монтаж газового оборудования начинается с подготовки полов. Требуется устанавливать устройство на бетонный пол. Стяжку можно сделать самостоятельно – это не так сложно. Если для ее оформления нет возможности, допускается положить на пол металлический лист. Но при этом материал должен выступать за края устройства не менее чем на 30 см.

Важно убедиться в том, чтобы газовый котел стоит абсолютно ровно, не склоняясь ни в какую сторону. Минимальное расстояние от агрегата до стены не должно быть меньше 10 см.

В квартирах и частных домах используют котлы с закрытой камерой сгорания. У подобных моделей токсичные отработанные газы выводятся на улицу через специальный коаксиальный дымоход. Отверстие для него может находиться сзади либо в верхней части устройства, что позволяет вывести трубы через стенку.

Дымоход

Правильная организация вывода продуктов сгорания является очень важным этапов в монтаже напольного газового котла. Если дымоход установлен неправильно и некачественно, повышается риск поступления вредных веществ в комнату, что может стать причиной негативных последствий.

Важно позаботиться о качественном дымоходе, чтобы избежать проблем в будущем

Важно заранее просчитать расположение дымохода. Стоит понимать, что диаметр используемых для конструкции вентиляции труб должен соответствовать мощности устройства:

  • Если агрегат имеет открытую камеру сгорания, трубы для раздельного отвода дыма подбираются подходящего диаметра.
  • Если мощность техники ниже 31 кВт, достаточно 14 см в диаметре.
  • При показателе выше 39 кВт стоит брать трубу, имеющую сечение в 16 см.
  • Для устройств с закрытой камерой сгорания используют специальный коаксиальный дымоход.

Перед монтажом дымохода стоит внимательно ознакомиться с требованиями, которые предъявляются для данных конструкций:

  • Согласно нормам, дымоотвод не должен находиться рядом с окном.
  • От трубы он должен отступать не менее чем на 60 см, чтобы вредные соединения не проникали в форточку.
  • На крыше вывод конструкции должен составлять не менее полуметра, а лучше больше.

Все требования к дымоходу указаны в инструкции к газовому котлу определенной модели, поэтому перед тем, как монтировать вентиляцию, рекомендуется внимательно изучить документацию.

Котел не должен мешать передвигаться по помещению

Требуется помнить, что длина трубы, соединяющей дымоход и котел, не должна быть длиннее 25 см. Также стоит позаботиться об обустройстве специального закрывающегося отверстия, через которое в будущем будет осуществляться чистка конструкции.

Если котел устанавливается в квартире, дымоотвод должен отводиться в общую систему дымоудаления. При ее отсутствии получить разрешение на установку устройства не получится.

Заземление

Еще одним важным действием является правильное заземление устройства. Сделать его можно в несколько этапов:

  • Подбирается контур из 3 стержней (из металла) длиной 3 метра в форме равнобедренного треугольника.
  • Проводники соединяют между собой.
  • Внутри контура необходимо измерить сопротивление при помощи омметра (норма около 4 Ом). Если оно выше, необходимо добавить дополнительный контур.
  • Продолжают добавлять элементы до тех пор, пока не получится примерно 4 Ом.

Для любого котла очень важно сделать качественное заземление

Для заземления используют соединенные металлическими полосками трубки. Чтобы эффект сохранялся в зимний период, их помещают в грунт вертикально. Во избежание образования ржавчины, элементы рекомендуется обработать специальными веществами.

Начальные действия

Установка напольного газового котла осуществляется в несколько этапов. Изначально рекомендуется распаковать устройство и внимательно его осмотреть, сверить количество необходимых наличие деталей. При отсутствии каких-либо элементов, а также наличии следов повреждений, требуется сразу обратить в точку продажи. Если агрегат уже подвергался ремонту, не факт, что он будет качественно работать.

Обязательно следует сверить технические данные – то, что указано на самом устройстве, должно полностью совпадать с информацией в документации. Если присутствуют какие-либо несоответствия, необходимо обратиться в магазин.

Шильдик с техническими данными на корпусе котла

После этого рекомендуется удалить все заглушки, промыть все трубы, чтобы удалить из них посторонние предметы, если таковые имеются.

В зависимости от модели процесс установки может немного различаться, однако в большинстве случаев процедура похожа.

Установка

Распакованный нагреватель размещают на подготовленное для него место. Напольный котел отличается большим весом, поэтому на конструкциях нередко бывают колесики, с помощью которых ее легко перемещать. Прибор необходимо разместить на подготовленном основании и выровнять.

Стоит помнить, что качественная работа устройства зависит от его установки, поэтому, чтобы убедиться в правильности выполненных действий, лучше воспользоваться строительным уровнем.

Выровнять оборудование можно при помощи специальных регулируемых ножек, которые часто присутствуют на нем. Если таковые отсутствуют, допустимо подложить под опоры небольшие кусочки негорючего материала, например, металла.

Для установки напольного котла необходимо подобрать подходящее место

Дымоотвод

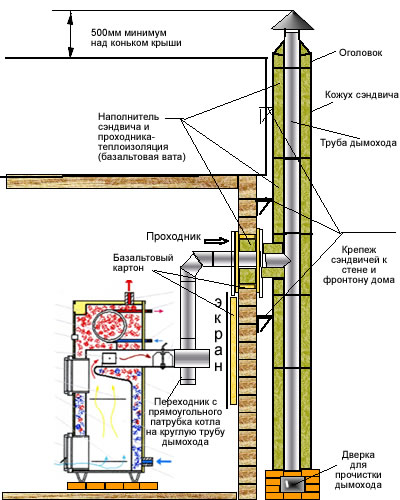

После того, как котел полностью установлен и закреплен на постоянном месте, требуется провести монтаж дымохода. Необходимо подготовить отверстия в потолке и крыше. Стоит помнить, что их диаметр должен быть немного больше сечения используемой трубы.

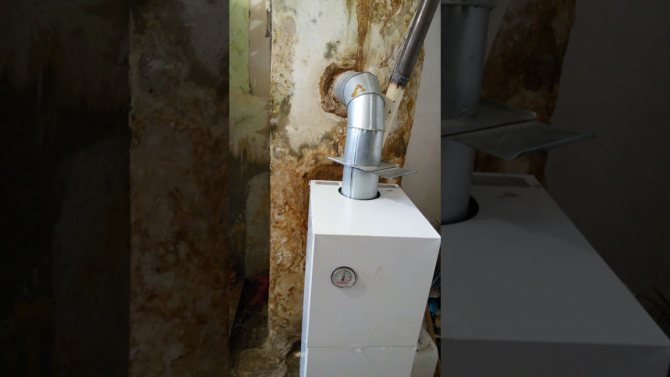

На патрубок, размещенный на выходе из котла, надевается переходник, который впоследствии соединяется с дымоходом. Важно помнить, что гофру при монтаже использовать не допускается. Лучшим вариантом для адаптера является листовой металл.

После того, как переходник установлен, требуется смонтировать тройник и окошко, через которое в будущем будет проводиться осмотр и чистка дымохода.

Стоит помнить, что дымоход устанавливается с небольшим наклоном в сторону улицы – размер угла указан в инструкции к технике. Закрепляют все оставшиеся детали, уделяя особое внимание пожарной безопасности. В конце необходимо тщательно проверить все крепления к потолку и стенам – конструкция должна быть устойчивой.

На уличном участке трубы сверху закрепляют специальным наконечником, который поможет избежать попадания в трубу мусора, дождя и защитит от сильного ветра.

Подключение воды

После того, как основные детали конструкции установлены, необходимо подключить устройство к подающему топливо трубопроводу, а также обеспечить выход теплоносителя в отопительную систему. Этого будет достаточно для одноконтурной системы, для двухконтурного котла потребуется также провести подключение к водопроводу.

На первом этапе требуется подсоединить трубы отопительной системы. В зависимости от ее вида может быть от одного до нескольких элементов. Мастера советуют сразу на выходе установить различные фильтры, которые обеспечат очистку теплоносителя от возможного мусора и нежелательных примесей. Такие же системы фильтрации необходимо устанавливать на входе в котел, чтобы сохранить детали устройства в рабочем состоянии на длительный период.

Все места соединений должны быть герметичными, для этого используют паклю либо другие специальные средства.

Подключение котла к водопроводу ничем не отличается. В данном случае мастера также рекомендуют установить фильтры, которые защитят устройство от попадания в него различных загрязнений.

Подключение газа

Подсоединение к газовой магистрали осуществляется только профессионалами. Допускается провести процедуру самостоятельно, однако перед запуском устройства необходимо вызвать специалиста, чтобы он осуществил проверку. В противном случае использование газового котла не допускается законодательно.

Проводить подключение необходимо очень аккуратно и внимательно. Изначально соединяют газовую трубу с подходящим для нее элементом отопительного агрегата. Лучшим уплотнителем в данной ситуации является пакля, другой вариант не даст требуемой герметичности. Обязательно на данном отрезке должен быть установлен кран, с помощью которого при необходимости можно перекрыть подачу газа в котел. Стоит также позаботиться о фильтрации – некачественные элементы способны привести к поломке всего нагревательного устройства.

Для подключения профессионалы рекомендуют использовать трубы из меди, сечение которых находится в пределах от 1,5 до 3,2 см. Допустимо выбирать гофрированные шланги, однако самым важным является поддержание полной герметичности всех соединений. Это позволит избежать возникновения аварийных и опасных ситуаций.

Сразу после фильтров монтируется специальное гибкое соединение из гофрированной трубки. Устанавливать детали из резины не допускается, чтобы избежать появления трещин и утечки топлива. Все детали закрепляются с помощью накидных гаек с паронитовыми прокладками.

После того, как все закреплено, необходимо тщательно проверить все стыки и убедиться в том, что отсутствуют протечки.

Запуск

Основные действия по монтажу напольного газового котла окончены. Если котел с закрытой камерой сгорания, его необходимо подключить к электрической сети. Лучшим вариантом в данной ситуации будет использовать качественный стабилизатор. Прибор поможет избежать проблем при резких скачках напряжения.

После того, как проведены все проверки, можно пробовать запустить газовое устройство. Теплоносителем постепенно заполняют всю систему. Необходимо осуществлять процедуру очень медленно, чтобы выходил воздух, находящийся внутри. Требуется проводить заполнение до тех пор, пока значение давления не достигнет 2 атм.

Запуск газа производится после того, как это разрешит представитель газовой службы. С ним же рекомендуется согласовать договор на будущее обслуживание и регулярные осмотры оборудования.

В процессе первого запуска устройства рекомендуется проверить следующие параметры:

  • качество работы блокировочного механизма подачи газового топлива;
  • надежность и правильность установки всех клапанов;
  • соответствие характеристик электрического питания задуманному проекту.

Напольный котел

Коротко о главном

Монтаж напольного газового котла допускается осуществлять самостоятельно, однако перед этим требуется получить все необходимые разрешения – без утвержденных бумаг использовать подобное устройство не допускается. Установка газового оборудования осуществляется в несколько этапов, важно соблюдать внимательность и аккуратность, чтобы избежать неприятностей в будущем. Подключение к газовой магистрали должно осуществляться специалистом, при этом проверка соединений также проводится обязательно. Запуск котла возможен после проведения всех проверок и получения на это разрешения.

Расскажите о вашем опыте монтажа газового котла. Столкнулись ли вы в процессе с какими-то сложностями?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Установка напольного газового котла своими руками

Личный кабинет

Личный кабинет

Запомнить

Регистрация

Большинство инструкций по установке газовых напольных отопительных котлов, поставляемых в Россию из-за рубежа, разработаны на основе документов, регламентирующих нормы и правила установки этого типа оборудования в странах, где оно произведено. В лучшем случае указывается, что установку котла и подготовку помещения для его размещения следует проводить в соответствии с местными нормативными документами. В то же время несоблюдение российских норм при монтаже отопительного оборудования может повлечь для пользователя осложнения при контакте с надзорными организациями и другие неблагоприятные  последствия.

Основными документами, регламентирующими правила установки и эксплуатации бытовых газовых котлов на территории РФ, являются СНиП 2.04.05-91* «Отопление, вентиляция, кондиционирование», СНиП 2.04.08-87* «Газоснабжение», СНиП 2.08.01-89* «Жилые здания». Мы постарались свести в одном материале основные положения этих СНиПов, дополнив их некоторыми рекомендациями компаний-производителей, не противоречащими отечественным нормам.

Требования к помещению

Прежде чем приступить к установке газового напольного котла, необходимо подготовить топочное помещение. К нему предъявляются следующие требования:

  • высота потолков – не ниже 2,0 м,
  • объем должен обеспечивать удобство обслуживания оборудования, но быть не менее 7,5 м3 при установке одного прибора и не менее 13,5 м3 при установке двух отопительных приборов, причем на один котел должно приходиться не менее 4 м2 площади пола,
  • ширина внешней двери – не менее 80 см,
  • необходимо предусмотреть окна для естественного освещения площадью 0,3 м2  на каждые 10 м3,
  • обязательно отверстие для притока наружного воздуха не менее 8 см2 на 1 кВт номинальной мощности котла или 30 см2 на 1 кВт (в случае притока воздуха изнутри здания).

Зарубежные производители котлов рекомендуют размещать отверстие для притока свежего воздуха под потолком котельной, там должен находиться выход в вентиляционный канал, а где-то в стене – выходное отверстие в дымоход. Однако по российским нормам следует предусматривать в нижней части двери или стены, выходящей в смежное помещение, наличие решетки или зазора между дверью и полом с живым сечением не менее 0,02 м2.

Вентиляция помещения обеспечивается из расчета: вытяжка – в объеме трехкратного воздухообмена в час, приток – в объеме вытяжки с дополнительным учетом количества воздуха, необходимого для горения (к котлам с закрытой камерой сгорания подвод воздуха для горения осуществляется по отдельному воздуховоду).

К топочному помещению также надо подвести трубу с холодной водой для подпитки системы отопления и приготовления горячей воды на бытовые нужды, канализационную трубу для отвода сбросов аварийных стоков котла, бойлера и, естественно, трубу газоснабжения.

Согласно СНиП 2.08.01–89* поквартирные отопительные котлы на газовом топливе можно устанавливать в жилых зданиях высотой до пяти этажей включительно. В жилых домах, принадлежащих владельцу на правах личной собственности, можно также устанавливать отопительные газовые котлы в цокольных этажах и подвальных помещениях, если они имеют естественное освещение, а топливом для котлов служит природный газ. Топочное помещение, располагающееся на первом, цокольном этаже или в подвале, должно иметь выход непосредственно наружу. При работе котлов на баллоном газе размещение отопительных газовых приборов, как и самой газовой установки, в помещениях цокольного этажа и подвала российскими нормами не допускается.

Топочное помещение должно быть отделено от смежных ограждающими стенами с пределом огнестойкости 0,75 ч и пределом распространения огня по конструкции равным нулю.

Установка котла

От правильной установки газового отопительного котла, прежде всего, зависят безопасность и удобство его эксплуатации. Котел должен располагаться так, чтобы обеспечивался доступ для осмотра и обслуживания. При этом должны соблюдаться минимальные расстояния от сгораемых поверхностей.

Желательно, чтобы в планировке здания заранее предусматривались площади, где можно будет установить газовый котел. Однако на практике часто бывает так, что дом строился с печным отоплением, а возможность подключиться к линии газоснабжения появилась позже. В таких случаях бытовые котлы могут размещаться в отдельном помещении (чулане, «темной комнате», коридоре), если там достаточно места.

Расстояние от газовых отопительных котлов до стен из негорючих материалов должно быть не менее 10 см. При отсутствии в помещении стен из негорючих материалов допускается установка котлов у трудногорючих стен, изолированных кровельной сталью по листу асбеста толщиной не менее 3 мм. Изоляция должна выступать на 10 см за габариты корпуса отопительного прибора.

По правилам, действующим на территории Российской Федерации, не допускается установка газовых отопительных котлов в ванных комнатах. Если котел устанавливается в гараже, все горелки и приборы зажигания должны располагаться на высоте не менее 460 мм над уровнем пола.

Во всех случаях при установке котла особое внимание следует обратить на соблюдение расстояния между передней частью котла и дверью, когда она закрыта. Со стороны горелки всегда надо предусмотреть пространство, позволяющее в случае необходимости демонтировать горелочное устройство. В рекомендациях по установке импортных котлов часто указывается: необходимое расстояние от передней части прибора до ближайшей сгораемой поверхности должно составлять не менее 0,38–0,4 м. Согласно российским правилам расстояние от выступающих частей газовых горелок или арматуры до противоположной стены должно быть не менее 1 м.

Пол, на который устанавливается котел, должен быть выполнен из несгораемых конструкций с несгораемыми покрытием и отделкой. Следует исключить наличие горючих материалов на поверхности, обращенной к нижней части котла.

При установке котла на сгораемый пол следует защитить поверхность пола под котлом кладкой из полых бетонных блоков высотой не менее 100 мм, покрытой металлическим листом толщиной не менее 0,8 мм. Кладка должна быть сделана таким образом, чтобы отверстия полостей блоков были открыты с двух сторон кладки, а полости соседних блоков совпадали бы друг с другом для обеспечения свободной циркуляции воздуха через всю ширину кладки (рис. 1). Котел может быть установлен и на огнеупорные плиты при условии, что они разрешены к применению на сгораемых полах для подобных целей.

Обвязка котла

Схема обвязки котла зависит от того, в каких целях он применяется: только для отопления или же еще для приготовления горячей воды бытового назначения. Существуют различные схемы подключения бытовых котлов к контуру отопления, в зависимости от конструкций приборов и сложности системы отопления (рис. 2). Как правило, принципиальная схема включает следующий набор дополнительного оборудования (часто эти элементы уже встроены в котел):


  • предохранительный клапан, предотвращающий повышение давления в системе отопления выше максимально допустимого;
  • манометр, показывающий давление в контуре отопления;
  • расширительный бак, который служит для компенсации температурного расширения теплоносителя при нагреве;
  • циркуляционный насос, осуществляющий принудительную циркуляцию теплоносителя от котла к отопительным приборам;
  • трехходовой смеситель для ручного или автоматического регулирования температуры подающей магистрали путем смешения потоков подающей и обратной магистрали контура;
  • электропривод смесителя, изменяющий положение трехходового смесителя в автоматическом режиме регулирования;
  • управляющее устройство (комнатный термостат или погодный контроллер), которое осуществляет регулирование параметров системы отопления и водоснабжения в соответствии с заданной программой.
  • Когда котел работает также и для ГВС, предусматривается двухконтурная схема подключения. В этом случае для его присоединения к контуру горячего водоснабжения необходимы:
  • группа безопасности бойлера, которая состоит из запорного клапана, отсекающего бойлер от линии холодного водоснабжения; обратного клапана, предотвращающего отток горячей воды в систему водопровода, при падении в ней давления; предохранительного клапана, предотвращающего повышение давления в системе ГВС выше рабочего;
  • термостатический смеситель ГВС, осуществляющий смешение горячей воды, поступающей от водонагревателя, и холодной воды – для понижения температуры до безопасного комфортного уровня и предотвращения возможных ожогов горячей водой;
  • расширительный бак ГВС для компенсации температурного расширения воды при нагреве;
  • «циркуляционник» ГВС, осуществляющий принудительную циркуляцию горячей воды, для предотвращения остывания теплоносителя в трубах.

При монтаже группы безопасности бойлера важно учитывать, чтобы между группой безопасности и входом в бойлер не было никакой дополнительной запорной арматуры. Желательна также установка редуктора, обеспечивающего давление при входе в бойлер на 20 % ниже номинального.

В системах с принудительной циркуляцией следует соблюдать уклоны трубопроводов с обратной водой 2–3 мм на 1 м длины трубопровода и в системах с естественной циркуляцией – 5–10 мм на 1 м длины трубопровода.

Подвод газа

Перед присоединением котла к газовой арматуре необходимо утвердить проектную документацию в надзорных органах. Для подключения газового котла индивидуального жилого дома владелец должен предоставить в местный газовый трест необходимый пакет документов, перечень которых можно узнать в этой организации. Как правило, он включает сертификаты соответствия, разрешения Госгортехнадзора России и паспорта на котел и газовую горелку – эти документы нужно взять у поставщика техники. В сервисной компании следует получить копии договоров на монтаж и сервисное обслуживание оборудования, а также копию лицензии предприятия на право осуществлять сервисное обслуживание объектов газового хозяйства, акт разграничения полномочий между владельцем дома, обслуживающей организацией и газовым трестом.

Ввод газопровода в помещение жилого дома, принадлежащего гражданам на правах личной собственности, где расположен отопительный газовый аппарат, допускается при условии размещения отключающего устройства снаружи здания. При этом вводы газопроводов не должны проходить через фундаменты зданий и под ними. Допускается пересечение фундаментов лишь на входе и выходе газопроводов.

Вводы газопроводов в технические подполья и коридоры, а также разводка по этим помещениям в жилых домах допускаются только при подводке к ним наружных газопроводов низкого давления во внутриквартальных коллекторах.

Присоединение котла к газу должна осуществлять только сервисная служба. Котел может быть присоединен к газовому трубопроводу стальной трубкой или гибким газовым трубопроводом, имеющим сертификат соответствия и разрешение Госгортехнадзора России.

Отвод дымовых газов

Отопительные приборы газового отопления допускается применять при условии закрытого удаления продуктов сгорания непосредственно от газовых горелок наружу. Российские правила требуют предусматривать при проектировании отвод газов от каждого агрегата по обособленному дымоходу. В уже существующих зданиях допускается присоединение к одному дымоходу нескольких газовых отопительных водонагревателей или котлов, расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в дымоход на разных этажах здания не ближе 0,75 м один от другого или на одном уровне с устройством в дымоходе рассечки на высоту не менее 0,75 м.

Если дымоход не был предусмотрен при проектировании здания, возможно сооружение приставных дымоходов. Допускается использование соединительной дымоотводящей трубы, общей для нескольких агрегатов.

Сечение дымохода не должно быть меньше сечения патрубка присоединенного к нему газового прибора. При подводе к дымоходу двух и более газовых котлов сечение дымохода следует определять с учетом их одновременной работы. Конструктивные размеры дымоходов должны определяться расчетом.

В случае присоединения к печному дымоходу газового котла, который работает периодически, обязательным условием является разновременная работа этих отопительных устройств и обеспечение достаточного сечения дымохода для удаления продуктов сгорания. Присоединение дымоотводящей трубы газового прибора к оборотам дымохода отопительной печи не допускается.

Дымоходы должны быть вертикальными, без уступов. Допускается дымоходов уклон до 30° от вертикали с отклонением в сторону до 1 м при обеспечении площади сечения наклонных участков дымохода не менее сечения вертикальных участков.

Газовые бытовые котлы присоединяются к дымоходам специальными трубами. Суммарную длину участков соединительной трубы в новых зданиях следует принимать не более 3 м, в существующих зданиях – не более 6 м. Уклон трубы следует назначать не менее 0,01 м в сторону газового прибора. На дымоотводящих трубах допускается наличие не более трех поворотов с радиусом закругления не менее диаметра трубы.

Ниже места присоединений дымоотводящей трубы от прибора к дымоходам должно быть предусмотрено устройство «кармана» с люком для чистки (рис. 3).

Расстояние от соединительной дымоотводящей трубы до потолка или стены из негорючих материалов следует принимать менее 5 см, до деревянных оштукатуренных потолков и стен – не менее 25 см. Допускается уменьшение указанного расстояния до 10 см при условии обивки деревянных оштукатуренных стен или потолка кровельной сталью по листу асбеста толщиной 3 мм. Обивка должна выступать за габариты дымоотводящей трубы на 15 см с каждой стороны.

В случае присоединения к дымоходу одного прибора или нескольких приборов со стабилизаторами тяги шиберы (заслонки) на дымоотводящих трубах не обязательны. Когда к общему дымоходу присоединяется несколько газовых приборов, не имеющих стабилизаторов тяги, на дымоотводящих трубах от приборов должны предусматриваться шиберы, имеющие отверстие диаметром не менее 15 мм. В шиберах, установленных на дымоходах от котлов, должны быть предусмотрены отверстия диаметром не менее 50 мм.

Дымовые трубы, отводящие продукты сгорания от газовых приборов, должны быть выведены выше границы зоны ветрового подпора (рис. 4), но не менее 0,5 м выше конька крыши при расположении их (считая по горизонтали) не далее 1,5 м от конька крыши; в уровень с коньком крыши, если они отстоят на расстоянии до 3 м от конька крыши; не ниже прямой, проведенной от конька вниз под углом 10° к горизонту, при расположении труб на расстоянии более 3 м от конька крыши. Во всех случаях высота трубы над прилегающей частью крыши должна быть не менее 0,5 м, а для домов с совмещенной кровлей (плоской крышей) – не менее 2,0. Установка на дымоходах зонтов и дефлекторов не допускается.

При всем вышесказанном следует помнить, что при установке современных газовых отопительных котлов температура продуктов сгорания значительно ниже, чем при отоплении печами и каминами. Поэтому при отводе газов сгорания в кирпичные трубы возможно их разрушение под действием образующегося в них конденсата. С этой точки зрения наиболее рациональным представляется отвод продуктов сгорания от газовых котлов в стальные дымоходы из нержавеющей стали.
