Как тестером проверить: Как пользоваться мультиметром? Как проверить работоспособность устройства?

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Прозвонка – определение целостности электрической цепи. Проверку делают:

• Для контроля правильности сборки схемы перед включением напряжения.
• Для определения неисправности проводки.
• Для контроля качества кабеля или провода перед электромонтажными работами.

Прозвонка проводов и кабелей – обязательное требование ПУЭ после проведения монтажа розеток, распределительных коробок, при реконструкции проводки, ремонтных работах. В статье описано, как прозвонить кабель мультиметром и другими способами.

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Для проверки целостности цепи требуется источник напряжения и любой индикатор наличия тока. Им может служить лампа, цифровой или стрелочный прибор, звонок и т.д. Удобнее всего использовать:

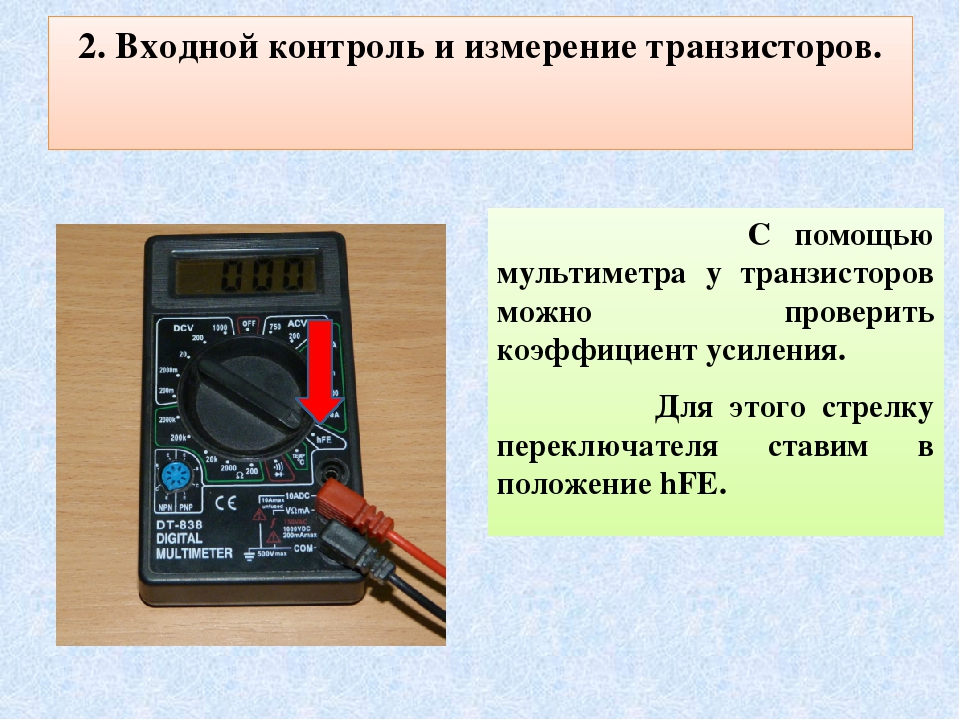

• Мультиметр или тестер. Это многофункциональный прибор с функциями измерения напряжения, тока, сопротивления, определения параметров полупроводниковых элементов.
• Омметр и мегаомметр. Такой прибор применяется для проверки цепей с высоким сопротивлением, измерения сопротивлений изоляции. Для прозвонки проводов бытовой электропроводки применение мегаомметра нецелесообразно. Прибор генерирует высокое напряжение и может повредить изоляцию кабеля.

Для проверки проводки также используют подручные средства – лампы накаливания, батареи и аккумуляторы. Применение таких средств возможно только при полностью обесточенном участке цепи и отключении приборов с емкостной и индуктивной нагрузкой (насосы, холодильники, электроинструменты, люминесцентные лампы).

Как правильно прозвонить кабель?

Проверка проводится в несколько этапов:

Подготовка тестера. Рукоятку управления прибора переводят в положение «Зуммер», на мультиметрах некоторых производителей режим прозвонки обозначается изображением диода. При отсутствии такой функции, устанавливают режим измерения сопротивления, который обозначется знаком Ω или буквой «R». При этом выбирают самый нижний предел измерения. Провода со щупами присоединяют к разъемам СОМ и VΩmA.

Проведение измерений. Для удобства вместо одного щупа используют зажим типа «крокодил». Приспособление закрепляют на оголенном конце провода, кабельной жилы или клеммы. Перед прозвонкой длинного провода или при невозможности отключения электроприборов и оборудования, жилу на короткое время соединяют с заземляющим контактом. Это необходимо для снятия остаточного заряда.

Щупом касаются другого конца другого конца провода. При проверке целого провода, прибор подает звуковой сигнал. В режиме «Прозвонка» на дисплее мультиметра появится цифра «0», в режиме измерения сопротивления тестер покажет небольшую величину, равную сопротивлению провода. При наличии обрыва, прибор покажет единицу или значок «бесконечность».

Проверка мегаомметром делается также. При этом используют магазин сопротивлений или добавочные резисторы. Это необходимо для снижения напряжения прибора и предотвращает пробой изоляции. Это устройство предназначено для проведения испытания изоляции силового оборудования. Прозванивать бытовую проводку без дополнительных сопротивлений не допускается.

Как прозвонить многожильный кабель

Иногда требуется прозвонить кабели с 3-4 жилами. Для этого также применяется мультиметр. Присоединяют зажим к одной из жил, щупом касаются концов других проводов. При нахождении жилы, срабатывает зуммер прибора, на дисплее отобразится нулевое значение сопротивления.

Для ускорения проверки используют резисторы с разным сопротивлением. Удобнее применять специальные магазины сопротивлений для электротехнических измерений. К концам жил присоединяют параллельно включенные резисторы с известными значениями. Мультиметр или тестер переводят в режим измерения сопротивления, к одному из проводов подсоединяют зажим и поочередно проверяют щупом значения сопротивления.

Совпадающие концы кабельных жил маркируют.

Как прозвонить длинные кабели

Предыдущими способами прозвонить длинные кабели невозможно. Как прозвонить кабель при значительной длине?

Концы жил соединяют попарно. На другом конце кабеля присоединяют «крокодил», шупом поочередно касаются соседних проводов и жил. Таким способом определяют целостность пары проводников.

При недостатке мощности мультиметра применяют специальные измерительные трансформаторы с несколькими выводами c известным напряжением между каждыми и вольтаметр. Концы проводов соединяют с клеммами трансформатора. Прозвонку осуществляют путем измерения напряжения между экранирующей или армирующей оплеткой и проводом.



Как прозвонить кабель в квартире без мультиметра

При отсутствии прибора можно воспользоваться альтернативным способом проверки целостности проводов. Для этого понадобится батарейка 4,5 или 9 В, лампочка от карманного фонарика и пара гибких проводов.

К одной из клемм источника тока присоединяют лампу, к ней один из проводов. Другой провод подключают к другому зажиму батареи. Далее прозвонка осуществляется аналогично проверке мультиметром: при наличии электрического контакта в целом проводе лампа загорается. Такой способ применяется для определения групп линий электропроводки в распределительных коробках, при небольшой длине кабеля.

Прозвонка требует соблюдения техники безопасности. Перед началом необходимо убедиться, что участок цепи обесточен. Автоматический выключатель в распределительном или вводном щите необходимо перевести в положение “выкл”. Инструменты, люминесцентные светильники, бытовую технику с электродвигателями также нужно выключить из сети. Такое оборудование накапливает остаточный заряд, который может повредить измерительный прибор. При измерении нельзя касаться руками оголенных участков провода или кабельной жилы. Это может исказить результаты прозвонки.

Как проверить напряжение мультиметром (измерение вольтажа в розетке)

Содержание

1. Отличия постоянного напряжения от переменного
2. Как замерить постоянное напряжение
3. Настройка прибора
4. Пример измерения на аккумуляторе и блоке питания
5. Как замерить переменное напряжение
6. Настройка тестера
7. Пример наличия напряжения в розетке 220В и 380В
8. Ошибки и меры безопасности

Мультиметр (тестер) позволяет замерить не одну, а несколько электрических величин. Одно из наиболее частых применений этого прибора – измерение переменного и постоянного напряжений.

Отличия постоянного напряжения от переменного

В быту и на производстве пользователю могут встретиться, большей частью, два вида напряжения – постоянное и переменное. Постоянным (DC) называется такой вид разности потенциалов, величина которого постоянна во времени или медленно и непериодически снижается (например, при разряде аккумулятора). Источниками такого напряжения могут служить аккумулятор, конденсатор, гальванический элемент, блок питания и т.п.

Постоянное напряжение

Величина переменного напряжения (AC) периодически изменяется во времени по какому-либо закону. В быту и промышленности оно имеет форму синусоиды, длительность периода которой составляет 0,02 секунды, что соответствует частоте 50 герц. Для специальных целей может использоваться другая форма (прямоугольная, треугольная и т.п.) или другая частота (400 Гц и т.п.).

Переменное напряжение.

Наиболее наглядная величина, характеризующая такое напряжение – амплитуда (величина от пика до пика). Но обычные вольтметры (включая цифровые и стрелочные тестеры) измеряют не амплитудное, а действующее (эффективное) напряжение. Его значение равно значению такого постоянного напряжения, при котором количество теплоты при прохождении через проводник будет одинаково с измеряемым переменным. Графически это означает, что площадь, перекрываемая синусоидой (зеленая штриховка на рисунке) равна площади прямоугольника, ограниченного действующим постоянным значением (красная штриховака).

Действующее напряжение.

Эффективное значение всегда меньше амплитуды – для синусоиды примерно в 1,7 раза. Для бытовой сети эффективное значение составляет 220 вольт, а амплитудное – 380 вольт. Данное соотношение верно только для синусоидальной формы. Для других форм (прямоугольник, треугольник) отношение амплитудного значения к действующему будет иным. Тестер приспособлен для замера синусоиды, поэтому при попытке измерить напряжение другой формы погрешность значительно увеличится.

Как замерить постоянное напряжение

Чтобы проверить мультиметром постоянное напряжение, надо выполнить два действия – подготовка тестера и собственно замер.

Настройка прибора

Перед началом измерения надо включить на тестере необходимый режим. Если имеется тестер с ручным выбором предела измеряемого напряжения, надо выбрать сектор с обозначением V= или подобным символом. Также надо установить переключатель в положение предела, заведомо превышающего предполагаемый измеряемый уровень. Так, при замере на клеммах автомобильного аккумулятора есть основания предполагать, что на щупах мультиметра не окажется более 12 вольт. Поэтому надо выбрать предел 20 вольт.

Прибор с ручным выбором предела, готовый к замеру DC до 20 вольт.

Если используется мультиметр с автоматическим выбором предела измерения, надо установить переключатель в положение V (или обозначенное подобным символом. Возможно, чтобы переключить мультиметр в нужный режим потребуется нажать дополнительную кнопку. Контролировать возможность измерения постоянного напряжения можно по символам на дисплее (DC и т.п.).

Тестер, на котором выбран режим измерения DC с автоматическим выбором предела.

Пример измерения на аккумуляторе и блоке питания

Источником постоянного напряжения является, например, аккумулятор от источника бесперебойного питания. Можно измерить уровень на его клеммах с помощью мультиметра, на котором установлен режим измерения DC. Первое измерение производится тестером с автоматическим выбором предела. Надо положительный (красный) провод подключить к плюсовому выводу аккумулятора, а отрицательный (черный) – к минусовому. На дисплее будет индицироваться значение напряжения аккумулятора.

Правильная (слева) и неправильная (справа) полярность подключения измерительного прибора.

Если прибор имеет ручное переключение пределов, то значение на индикаторе будет зависеть от выбранного лимита:

• при наилучшем для данного измерителя пределе (20 вольт) индицируется напряжение с точностью до 2 знаков после запятой – оптимально для всех ситуаций;
• при завышенном пределе на индикаторе после десятичной запятой виден всего лишь один знак – в большинстве случаев этого достаточно;
• если выбранный лимит (в данном случае 2 вольта) ниже измеряемого значения, на индикатор выводится знак перегрузки (-1).

Если установленный предел не устраивает пользователя, его надо переключить в необходимую сторону.

Измерение постоянного напряжения на оптимальном, повышенном и пониженном пределе (слева направо).

Используя свойство тестера индицировать полярность, можно определить расположение отрицательного и положительного выводов источника питания. Например, имеется БП от ноутбука, который предполагается использовать в других целях (в качестве зарядника для автомобильного аккумулятора и т.п.). В первую очередь надо определить, какой из электродов на разъеме плюсовой, а какой минусовой. Сделать это можно с помощью мультиметра. Подключив его к выводам БП надо определить, какое напряжение индицируется. Если положительное, значит красный провод подключен к плюсу, черный к минусу. Если на индикаторе перед числом стоит знак «минус», значит красный провод подключен к отрицательному контакту блока питания, а черный – к положительному.

Напряжение индицируется без знака «минус» — красный провод подключен к плюсу коннектора.

Для наглядности рекомендуем видео.

Как замерить переменное напряжение

Переменное напряжение измеряется в те же два этапа.

Настройка тестера

Режим измерения переменного напряжения включается схожим образом. Для тестера с ручным выбором предела надо поставить указатель работы в сектор V~ (или аналогичное), а дальше выбрать положение, заведомо превышающее предполагаемый уровень. Если надо замерить напряжение в сети, логично предположить там наличие не менее 220 вольт, поэтому для указанного на фото прибора надо выбрать 750 вольт (предел 200 не подойдет).

Прибор с ручным выбором предела, установленный в измерение AC до 750 В.

У мультиметра с автоматическим выбором предела надо также выбрать режим измерения V, проконтролировать готовность измерения переменного напряжения по символам на дисплее. При необходимости тестер надо перевести в нужное положение, нажав функциональную кнопку.

Тестер с автоматическим выбором предела в режиме измерения переменки (на дисплее символы AC и ~).

Пример наличия напряжения в розетке 220В и 380В

В качестве примера можно померить напряжение в бытовой розетке. Переключив мультиметр в соответствующий режим, надо подключить щупы к контактам розетки. Полярность подключения значения не имеет. Если розетка исправна, на индикаторе будет около 220 вольт AC. Выбор пределов измерения производится точно так же, как и для постоянного напряжения.

Измерение переменного напряжения в розетке.

Если предстоит измерение в розетке 380 вольт, то надо иметь в виду, что трехфазная система состоит из трех фазных проводов и нулевого провода. Не вдаваясь глубоко в теорию, надо заметить, что в такой сети существуют фазные и линейные напряжения:

• линейные (измеряются между фазами) равны 380 вольт;
• фазные (измеряются между каждой фазой и общим проводом) равны 220 вольт.

Измерение фазных и линейных напряжений.

При измерении уровней на выводах трехфазной розетки надо быть готовым, что напряжения будут разными. И наоборот – по итогам измерений можно определить фазные и линейные провода:

• если между контактом и любым другим контактом тестер показывает 380 вольт, значит это фазный провод;
• если между измеряемым контактом и остальными контактами индицируется 220 вольт, значит, это ноль.

Линейный (слева) и фазный (справа) уровни в розетке 380/220 вольт.

Для закрепления информации видеоролик.

Ошибки и меры безопасности

При измерении напряжения надо соблюдать определенные меры предосторожности. Безопасными для человека считаются напряжения 50 вольт AC и 120 вольт DC. Если предполагается, что в точках измерения уровень будет превышать эти значения, надо обращать особое внимание на состояние щупов – они не должны иметь повреждений изоляции. Брать выводы тестера можно только за изолированные части. При замерах надо следить, чтобы руки не соскользнули и не коснулись токоведущих поверхностей. Совершенно не будут лишними диэлектрические перчатки, резиновые коврики и другие средства защиты.

Провода мультиметра с поврежденной изоляцией – такими пользоваться опасно!

Замерить вольтаж мультиметром несложно. Но для того, чтобы результат не был ошибочным, надо обладать некоторыми навыками работы с тестером, а главное – все действия должны быть осознанными.

Как проверить, работает ли мультиметр, и советы по его правильному использованию

Мультиметры — это очень удобное электрическое испытательное оборудование, и, как следует из названия, они могут измерять различные параметры, такие как напряжение , сопротивление , текущий и многие другие. Помимо этого, его также можно использовать для отладки неисправных схем, изучения электронных конструкций других людей и даже для тестирования батареи. Отсюда и название «мультиметр». Но как пользоваться мультиметром? Этот урок покажет вам, как вы можете проверить, работает ли ваш мультиметр, и если он работает, я также дам вам несколько советов о том, как использовать это устройство. Итак, давайте сначала начнем с проверки, работает ли мультиметр или нет.

Шаг 1: Проверьте аккумулятор. Попробуйте включить электронный мультиметр

Итак, первое, что нужно проверить, работает ли ваш мультиметр, это просто повернуть диск из выключенного положения в любое другое положение, и вы должны увидеть там какой-то дисплей. Есть две вещи, которые вы должны проверить, одна из них, если ваш дисплей работает, это означает, что ваш мультиметр включен.

Теперь, если ваш дисплей ничего не показывает, есть две возможности. Во-первых, ваша батарея могла разрядиться, поэтому откройте корпус, и вам придется заменить батарею. Во-вторых, у тебя мог перегореть предохранитель. Итак, вам нужно снова открыть корпус и заменить предохранитель. После проверки батареи вы можете проверить, правильно ли работают ваши поводки.

Шаг 2: Проверка выводов щупа

Для этого переведите мультиметр в режим непрерывности. У каждого мультиметра есть режим непрерывности, который вы можете определить по символу непрерывности (что-то вроде звуковой волны). Как только вы переведете мультиметр в режим непрерывности, возьмите эти два щупа и соедините их вместе. Когда вы это сделаете, вы должны услышать непрерывный звуковой сигнал. Это означает, что между обоими выводами имеется правильное соединение, и ваш мультиметр работает. Итак, как только вы это сделаете, вам может быть почти 90% уверен, что ваш измеритель работает нормально, и вы можете приступить к измерению напряжения, тока, резистора или чего-то еще.

Если ваш дисплей работает. И если вы не слышите звук непрерывности, это означает, что с вашими лидами возникла проблема, и вам нужно заменить их. Теперь, если ваш мультиметр работает, вот несколько советов, которые вы можете использовать, чтобы убедиться, что вы всегда используете это устройство безопасно.

Как безопасно пользоваться мультиметром?

В этом разделе мы обсудим, как безопасно использовать мультиметр для различных приложений.

• При измерении напряжения переменного тока не прикасайтесь к наконечникам щупов, пока они все еще подключены к соответствующим точкам электрической цепи.
  Это делается для того, чтобы цепь не была короткой, что может привести к искре или шару пламени, который может причинить вам вред.
• Не используйте измерительные провода, если защитная изоляция проводов или зондов сломана или повреждена. Ваши пальцы могут коснуться проводника зонда, что может привести к поражению электрическим током.
• Знайте, что не все мультиметры поддерживают измерение переменного тока. Поэтому никогда не измеряйте переменный ток мультиметром, который не поддерживает измерение переменного тока, иначе вы повредите свой измеритель.
• Вы всегда должны быть осторожны с тем, куда вы кладете щупы при измерении тока. Черный щуп всегда должен идти в com-порт. Теперь, что касается красного щупа, вы можете использовать его в этих двух местах. Один из них можно использовать для измерения напряжения и тока в миллиамперах. И если вы измеряете ток больше, чем в миллиамперах, если вы измеряете его в амперах, вам нужно использовать пробник для другого порта, как показано на рисунке.

Вот и все, ребята, это просто вводная информация о том, как проверить, работает ли ваш счетчик, и несколько советов о том, как правильно его использовать. И я планирую серию последовательных руководств, чтобы научить вас, как использовать этот мультиметр для измерения напряжения, тока, сопротивления и многого другого? Все это также объясняется в видео ниже:

Как пользоваться мультиметром

• Тест на непрерывность показывает, связаны ли две вещи электрически: если что-то непрерывно , электрический ток может свободно течь от одного конца к другому.

• org/HowToDirection»>

  Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильной разводки цепи.

• Целостность — один из самых полезных тестов для ремонта электроники.

Редактировать

• Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

• Подключите черный щуп к порту COM мультиметра.

• Подключите красный щуп к порту ВОм мА .

Редактировать

• Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).

• Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к , шаг 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.

Редактировать

• org/HowToDirection»>

  Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

• Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал . Преемственность!

• Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).

Редактировать

• org/HowToDirection»>

  Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Как и раньше, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал .

• Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, то есть отсутствует путь для прохождения электрического тока от одного датчика к другому.

• Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он будет показывать непрерывность в одном направлении, но , а не в другом.

Редактировать

• Если ваш мультиметр не имеет специального режима проверки целостности цепи, вы все равно можете выполнить проверку целостности цепи.

• Поверните циферблат на минимальное значение в режиме сопротивления.

• Сопротивление измеряется в омах, обозначается символом Ом .

Редактировать

• В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

• Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает тестовый ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

• org/HowToDirection»>

  Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).

Редактировать

• Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Неважно, какой зонд куда идет; непрерывность является ненаправленной.

• Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

• Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

Редактировать

• Включите мультиметр и установите шкалу в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

• Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.

• Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.

• Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

• Если вы не уверены, начните с самого высокого значения.

Редактировать

• Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

• Если ваш диапазон был установлен слишком высоким, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

• Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

Редактировать

• Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

• Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

• org/HowToDirection»>

  Вставьте черный щуп в порт COM мультиметра.

• Подключите красный щуп к порту ВОм мА .

Редактировать

• Включите мультиметр и установите шкалу в режим сопротивления.

• Сопротивление измеряется в омах и обозначается символом Ω .

• org/HowToDirection»>

  Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

Редактировать

• Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Неважно, какой зонд куда идет; сопротивление ненаправленное.

• Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения.
