Как соединить унитаз с бачком – Соединение бачка с унитазом — Всё о сантехнике

Содержание

механизм, инструкция по установке, проверка системы, дополнительные устройства

Сталкиваясь с вопросом выбора сантехнического оборудования для собственного дома или квартиры, многие обращают внимание в первую очередь на эстетичность, даже не вникая в особенности и не узнавая важные характеристики. К одной из них относится —  соединениебачкасунитазом, общая конструкция данного устройства и механизм работы. Также стоит знать, что от правильного монтажа бачка находится в зависимости правильное функционирование всей системы.

Механизм сливных устройств унитаза

Необычный унитаз

Бачки для слива воды на производстве выполняют из таких же материалов, что и сами чаши унитаза, но все-таки встречаются пластиковые варианты, отделанные вспененным полистиролом с целью предотвращения скапливания конденсата на поверхностях стенок и уменьшения шума работы бачка. Такие устройства по способу крепления бывают с высоким и низким размещением. Бачки второго метода соединяются прямо к унитазу, а первого – к специальному инсталляционному модулю либо к стене. На практике многие убедились в том, что нижний способ подключения не такой шумный, нежели высоко размещенный.

Конструкции сливных бачков являют собой простую тару с двумя либо тремя прорезями, служащими для операции слива и спуска воды в канализацию через унитаз. Помимо данных сквозных проемов, есть еще и монтажные, предназначенные  прочно закреплять бак в туалете на стене либо на унитазе. Как правило, объем данных емкостей может собирать в себе 6 литров воды.

По фигурации сливные бачки встречаются:

  • вытянутые;
  • полукруглые;
  • прямоугольные;
  • треугольные (чтобы разместить их в углу ванной или туалета).

При этом, не придавая особого значения форме, вмещают они  также все один и тот же объем жидкости. Все технические отверстия выполняются по одному стандарту, чтобы соединение сливного бачка с унитазом давало возможность применять соединительные трубы и арматуру самых разных фирм и без особых проблем заменять их по степени износа.

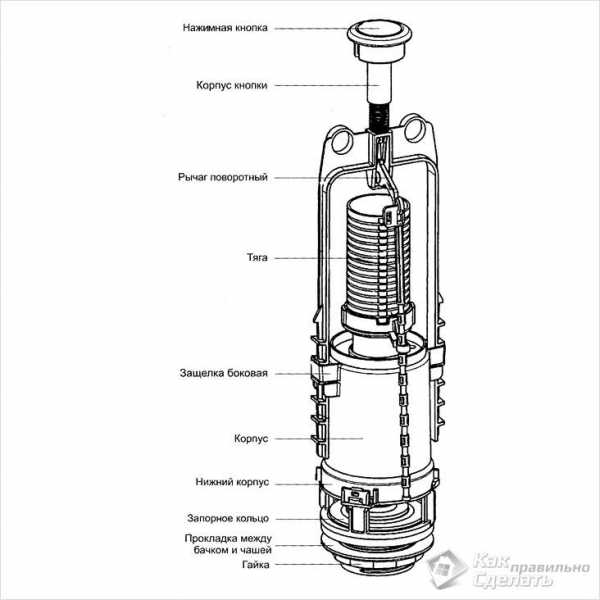

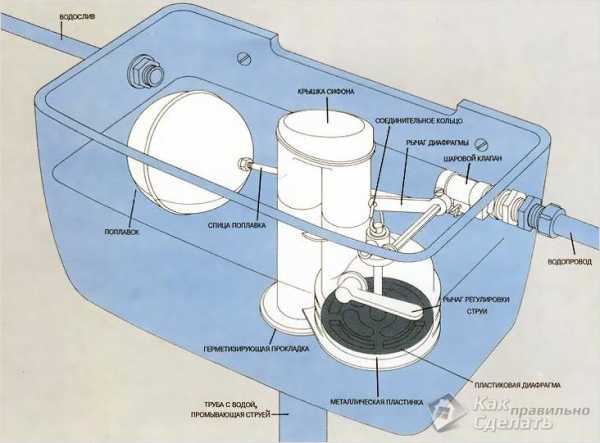

Сливной механизм для бачка унитаза

С помощью поплавкого затвора выполняется набор жидкости из системы водопровода в бачок, он же позволяет всегда быть на одинаковом уровне жидкости в емкости бака. По своим характеристикам и внешнему виду клапаны разных фирм-производителей мало чем отличаются. Их работа происходит по одному принципу: присоединенный поплавок на рычаге перемещается в одночасье с наполнением или вытеканием жидкости – вверх либо вниз, при этом открывая либо закрывая поступление воды. Смыв выполняется с помощью затвора, имеющего неодинаковую конструкцию.

Последние модели унитазов, присутствующие на рынке сантехнического оборудования, имеют две кнопки, которые задают смыв воды: одна из них несет ответственность за полный слив (здесь вода полностью вытекает из бачка), вторая – за экономичный слив (здесь вода сливается наполовину и менее всего объема бачка). Но последнему типу смыва такое устройство включает дополнительное движение по кругу и немного другую способность смыва. Хоть и на сегодняшний день представлено и доступно в продаже множество клапанов, их  все можно заменять своимируками.

Также в конструкции сливного бачка имеется еще один элемент – переливная трубка. Она несет ответственность за то, чтобы в емкости бака не случалось переполнение жидкости при неправильной работе поплавкого затвора. Это обычная трубка, у которой один конец направляется в смывное отверстие, а иной размещается на 1.5-2 см над поверхностью. Если случается переполнение, то вода поступает через отверстие шланга перелива сразу в чашу унитаза.

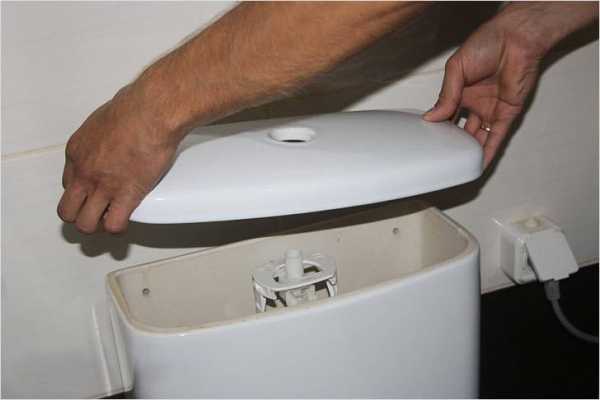

Монтаж сливного бачка

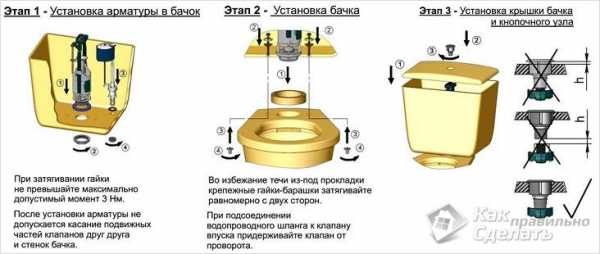

Процесс установки сливного бачка начинается с операции по сборке его деталей, которые должны размещаться внутри. Инструкция от фирмы-производителя точно рассказывает о том, как нужно это сделать. На следующем этапе его цепляют к самому унитазу либо стене (специальной инсталляционной конструкции). Это зависит от его размещения. Чтобы не допустить протекания воды, крепятся резиновые прокладки. Обычно, они имеются в комплекте вместе со всем устройством.

Отсюда возникает вопрос: как соединить бачок с унитазом? Конструкция, которая имеет нижнее размещение, присоединяется двумя болтами сразу на унитаз, под их головки кладут специальные резиновые прокладки с целью не допустить механических повреждений устройства чаши или емкости бачка.

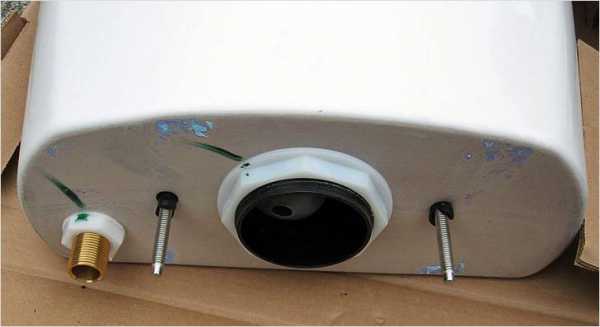

Во время монтажа нет необходимости растягивать прокладку, поскольку это может повлечь за собой повреждение фаянса. Максимально сильно закручиваются болты крепления, однако до той степени, чтобы смывной бачок не стал абсолютно обездвижен. Как раз незначительная возможность бачка смещаться позволяет ему быть в рабочем состоянии тогда, когда происходит задевание спиной либо происходит сильный нажим на кнопку запуска. Здесь может из-под бачка потечь незначительное количество воды, но это не такое пагубное последствие, как слом соединений и отсюда – слив всего объема жидкости, находящейся в бачке, на пол в туалете.

Кроме того, здесь может потечь вода из всех систем подачи, поскольку  бак опустеет – и вода с труб снова потечет в емкость бачка, а потом соответственно на пол. В случае если вы не желаете иметь неподвижный бачок, то сегодня имеется возможность купить цельную конструкцию унитаза вместе с бачком, тогда многие проблемы отпадут одним разом.

Установка сливного бачка

Варианты устройств, имеющие высокое размещение, включают соединениебачкасунитазом при помощи патрубка. На его конце присутствует манжета из полимерного или резинового материала. Эту деталь покрывают специальным закрепляющим составом и цепляют на патрубок, приблизительно на третью часть ее длины. Оставшиеся части манжета устанавливают на унитаз, а точнее — на его горловину. Данное устройство дает возможность не допустить протечек, в тоже время, давая способность быть подвижной системе.  В случае, когда применяется полимерная манжета, то с помощью герметика ее хорошо смазывают, потом одним концом цепляют на патрубок, а другим крепят во внутреннюю часть горловины унитаза.

Проверка работы системы смыва

Чтобы система слива правильно работала, важно перед этим проверить все крепления и выполнить следующие операции:

  1. После закрепления бачка в его внутреннюю часть устанавливают поплавковый клапан вместе с подводом водоснабжения при помощи гибких труб или декоративной подводки. Такие шланги встречаются с различной резьбой для соединения. Они универсальны, поскольку имеют длину от 20 до 180 см, здесь нет разницы, где размещена водорозетка.

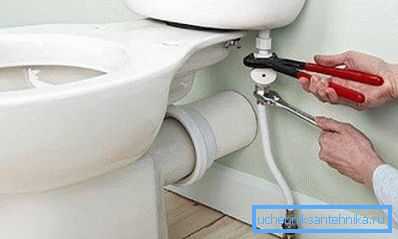

  2. Затем следует гибкие трубки подсоединить к водорозетке либо к запорной арматуре, размещенной на ней. При подсоединении устройств с помощью декоративной подводки стоит заранее выбрать точное размещение самой водорозетки и сантехнических конструкций. Согласно СНиП, запорная арматура должна быть рядом со сливным бачком. Такое размещение позволяет облегчить доступ воды к емкости бака.

    Работа сливной системы унитаза

  3. После проведения монтажа проводится проба функционирования смывной системы. В свою очередь, проверяется вся конструкция – нет ли где-либо протечек. Также выполняется проверка нормального функционирования воды во время наполнения сливного бачка.
  4. Делается проверка герметичности устройства и проводится измерение уровня жидкости до переливной трубы. Если имеются нарушения, то проводится регулировка клапана, а при помощи герметичного состава удаляются протечки. Если система работает без поломок, то на сам бачок крепят крышку и кнопку, отвечающую за слив. Если это система с верхним креплением, то производится установка декоративного покрытия на инсталляционные системы.

Применение иных систем

Совершенствование и развитие технологий повлекло за собой то, что сливной бачок теперь реально заменить другим устройством – друкшпюлером. С помощью данного устройства можно самостоятельно осуществлять смыв воды сразу из системы подачи воды.

Имеется несколько вариантов его установки:

  • вмонтировать в стену;
  • подвесить на поверхность стены;
  • прикрыть при помощи декоративной загородки.

Друкшпюлер во внутренней части имеет детали, отвечающие за спуск воды. Его корпус разделяется на два отсека. Во время нажима рычага подачи жидкости становятся с разными давлениями в данных отсеках, перегородка открывается. Как раз в это время выравнивается давление – выполняется спуск воды прямо в чашу унитаз.

После завершительного выравнивания давления пускается пружина возврата, закрывающая клапан. Функционирует эта система так, что в промежутке между дерганием рычага и перекрытием клапана пружиной вытекает из трубы четко 6 литров воды. Друкшпюлер дает возможность значительно экономить пространство и в свою очередь является надежным в работе.

aqua-sovet.ru

Как установить бачок на унитаз

Содержание статьи:

Комфортное проживание в любом доме невозможно представить себе без удобного санузла. В нем же главным элементом выступает унитаз. Однако если он функционирует не слишком хорошо, то будут возникать неудобства. Для обеспечения комфортного использования этого сантехнического устройства необходимо его правильно собрать. Наиболее сложной частью является его бачок. Не собиравшему его своими руками человеку он может показаться сложным. Но это не так. Давайте рассмотрим, как установить бачок на унитаз, собрать его механизм и запустить в работу.

Устройство и принцип действия

В современном уровне конкуренции производители стараются предложить потребителю максимальный выбор. Это касается и бачков. Отличия будут состоять в используемом материале, качестве реализации, цене. Для того, чтобы понять, как отрегулировать бачок унитаза или установить новый в первую очередь следует разобраться с его устройством.

Основа работы у всех будет одинакова. Различия будут в конструкции бачка. Они могут быть следующими:

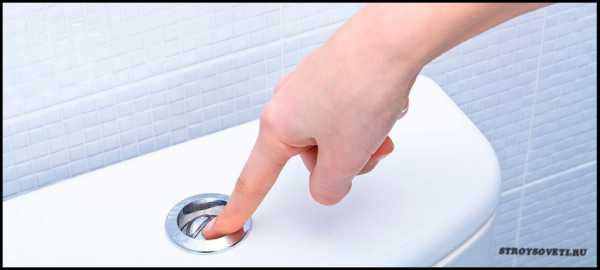

  • Один режим работы – одна кнопка;
  • Оборудован механизмом двухрежимной работы – две кнопки.

Бачок с одной кнопкой подразумевает выпуск сразу всего объема воды. Наличие двух кнопок и 2 режимов работы обеспечивает значительную экономию воды. Они позволяют при сливе спускать лишь половину объема. При такой конструкции имеется две кнопки. Большая будет спускать всю воду, а маленькая – частично.

Процесс сброса воды тоже может быть выполнен по-разному. Здесь различаются способы передачи усилия клапану, который закрывает сливное отверстие.

Разной может быть схема смыва жидкости.

  • Прямой смыв. Вода из бачка сливается сразу в унитаз. Не меняет направления движения.
  • Обратный смыв. Во время смыва жидкость изменяет направление движения. Является более эффективным, но более шумным.

Если вы знаете устройство бачка, то без проблем разберетесь, как починить бачок унитаза. Давайте теперь рассмотрим принцип действия и конструктивные элементы. Существует две фазы работы:

  1. Процесс набора необходимого количества воды;
  2. Непосредственно смыв.

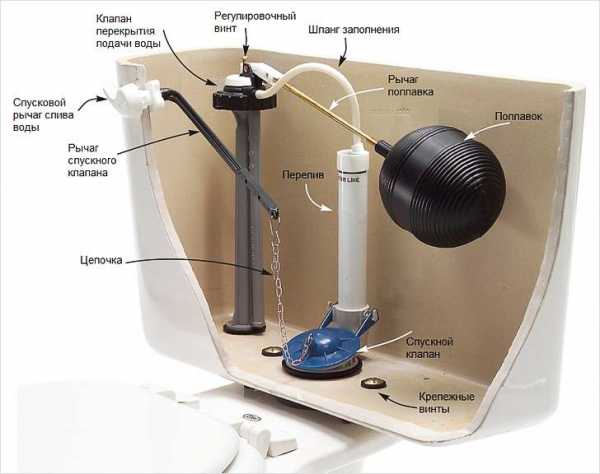

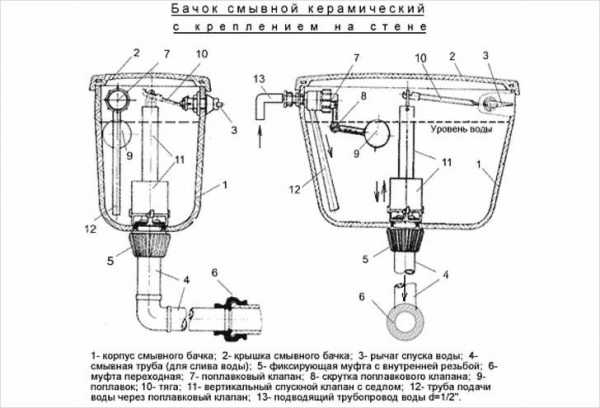

Устройство сливного бачка будет похоже на обычный гидравлический затвор. Основными элементами выступают запирающий элемент, поплавок и система рычагов. Нажимая на кнопку, мы воздействуем на рычаги. Они поднимают закрывающий сливное отверстие запор. В итоге вода подается в сливную раковину унитаза.

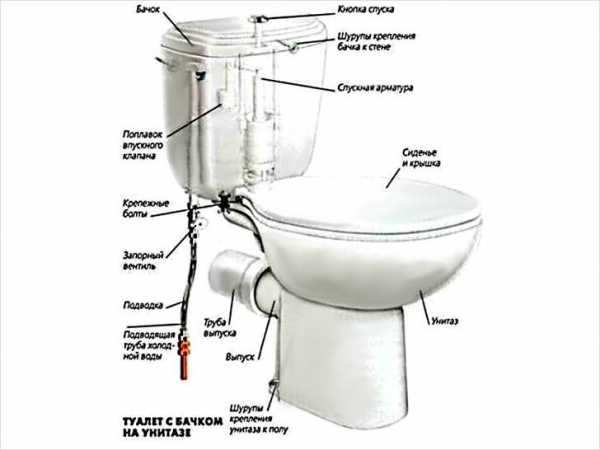

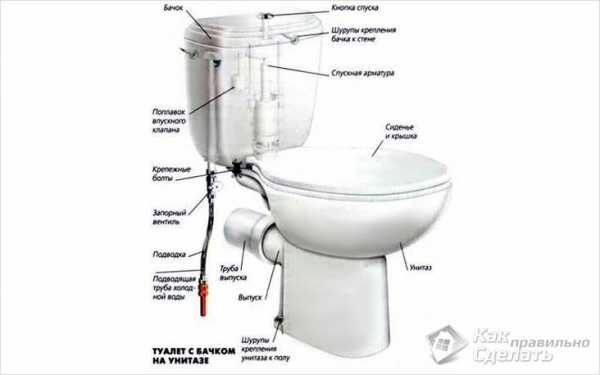

С наружной конструкцией все просто. В ней всего 3 элемента – бачок, крышка, кнопка слива. Сложнее дело с внутренней частью. Она включает в себя следующее:

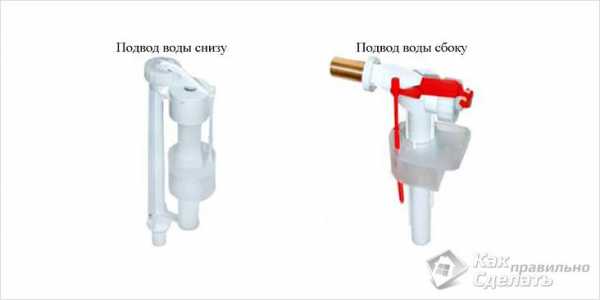

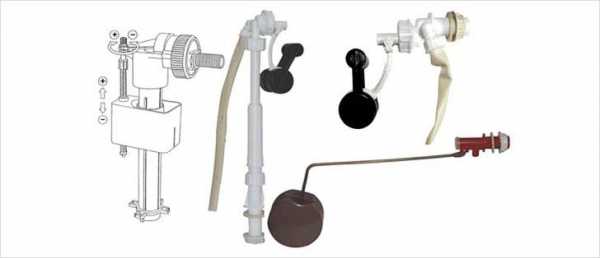

  • Поплавковый кран. Контролирует наличие и уровень воды. Он включает в себя поплавок, его рычаг. В корпусе крана имеется прокладки, поршень, накидная гайка для подключения шланга подачи воды.
  • Груша. Резиновый элемент, перекрывающий сливное отверстие.
  • Сливная арматура. Передает усилие от кнопки к груше.

Для того, понять, как собрать бачок нужно понять принцип действия сливного механизма. Он следующий. При нажатии кнопки система рычагов передает движение резиновому клапану (груше). Он поднимается, освобождая проход воде вниз. Уровень воды падает. Одновременно опускается поплавок, открывая кран подачи воды. Емкость наполняется до определенного уровня. Поплавок понимается и закрывает кран.

Для плавной и слаженно работы при установке необходимо провести регулировку и фиксацию поплавка в подходящем положении. Выяснить необходимую позицию просто.

  • Вода поступает больше необходимого количества. Поплавок опускаете ниже.
  • Недобор воды говорит о необходимости поднятия поплавка.

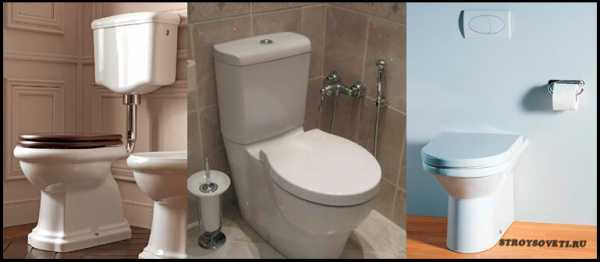

Виды установки сливных бачков

Если вам надо выяснить, как починить бачок унитаза, это одно мероприятие. Если вы предполагаете установку нового оборудования, то вам обязательно следует знать, что существует 3 вида установки сливных бачков.

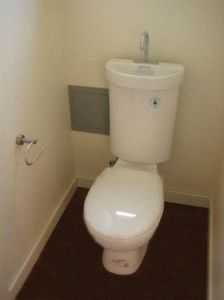

  1. Бачок на полочке. Позади чаши для слива находится предназначенная для установки полочка. Именно на нее монтируется емкость. Процесс спуска жидкости осуществляется кнопкой.

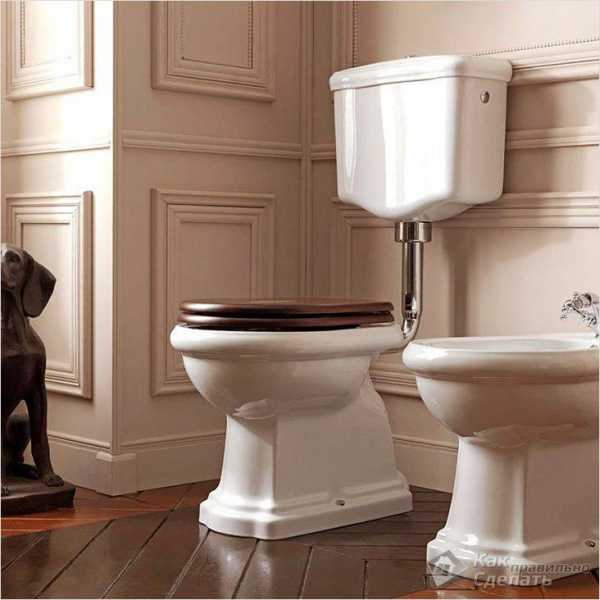

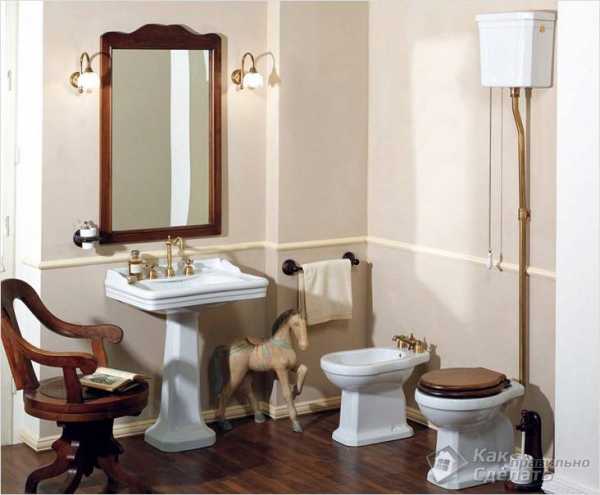

  2. Находящийся отдельно. Он располагается сверху на стене. Соединяется трубой. Слив происходит после воздействия на веревку или цепочку.
  3. Встроенный. Всю конструкцию называют инсталляцией. Сочетается с подвесной сантехникой. Унитазная чаша крепится на поверхность стены. Сливная емкость прячется за ним в стене. Спуск жидкости осуществляет кнопка, которая выводится на стену.

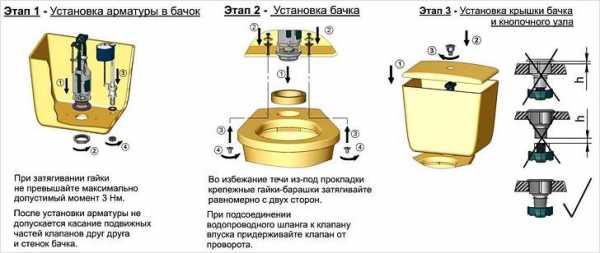

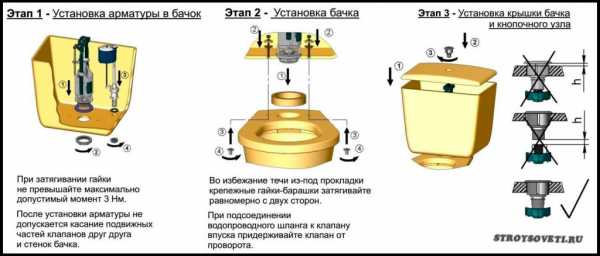

Монтаж бачка на полочке

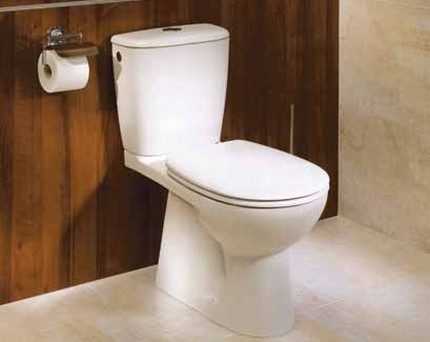

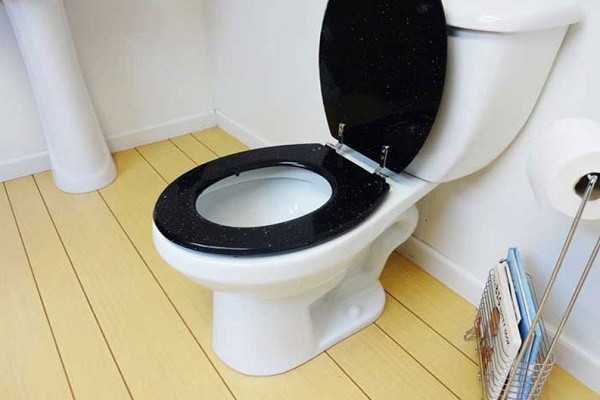

Сейчас это самый распространенный вариант компоновки. Здесь емкость устанавливается на сам унитаз через специальную прокладку.

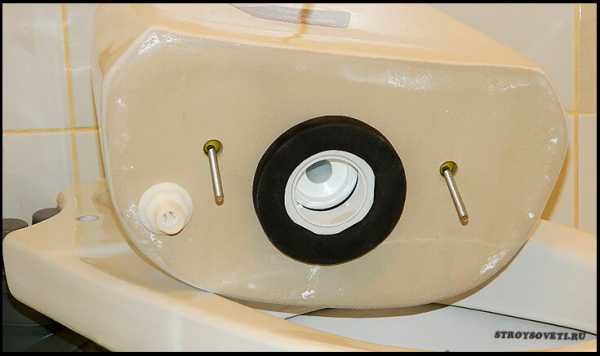

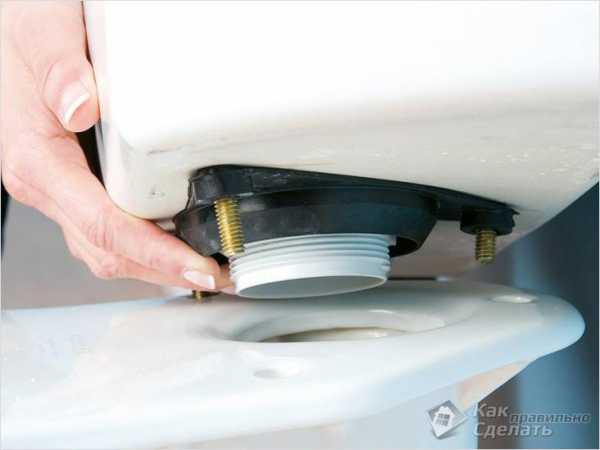

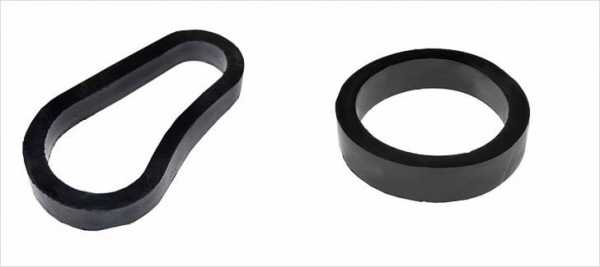

Процесс следует начинать именно с накладки резиновой манжеты. Эту прокладку необходимо подбирать как можно лучше. От ее качества зависит срок службы. При использовании некачественной резины через какое-то время она рассохнется и будет проникать вода.

Обращаем внимание! Прокладка должна быть произведена из эластичной резины или ей подобного материала. Если она приобретается отдельно, то проверяйте правильность формы.

Поверхность полки не должна иметь каких-либо дефектов. Манжет после укладки должен максимально плотно прилегать отверстию полочки и бачку. Для того, чтобы исключить возможность появления протечки, манжет желательно обработать слоем герметика. Это также поможет зафиксировать резинку во время монтажа.

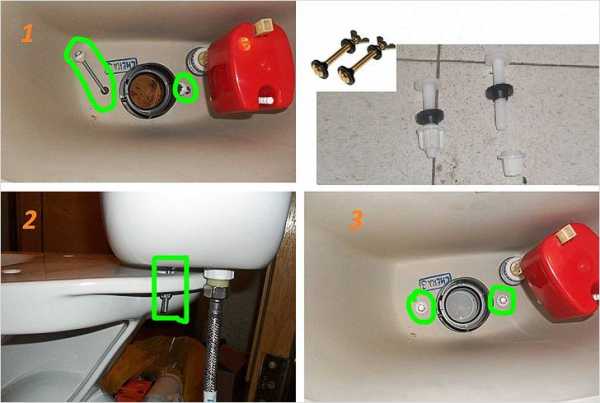

Затем обратите внимание на боковые отверстия бачка. Проверьте правильность их совпадения с теми, которые находятся на полочке. Они необходимы для установки крепежных болтов. Они же должны обладать уплотнительными прокладками.

Отверстия необходимо совместить и вставить болты. Подходящим рожковым ключом аккуратно затяните их. Не забывайте про установку прокладок с обеих сторон. Если упустить их монтаж, то можно получить раскол или протечку.

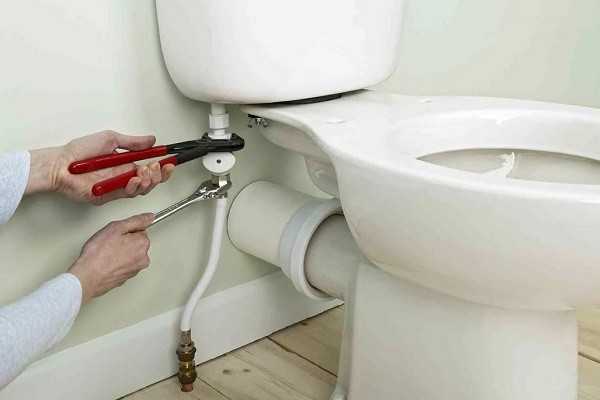

После фиксации емкости можно приступать к монтажу сливной арматуры. Весь процесс представлен на изображении. Подробная инструкция по сборке также должна быть в прилагаемой инструкции.

Обращаем внимание! Подключаемый шланг для подачи воды тоже должен обладать резиновой прокладкой. При ее отсутствии будут наблюдаться протечки.

После закрепления всех элементов сливного механизма можно подавать воду. Сразу проверяйте процесс подачи воды. Если возникают сомнения, то проведите регулировку поплавкового крана.

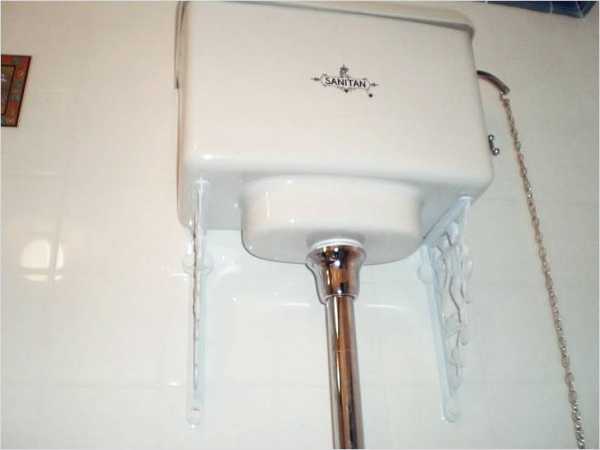

Монтаж отдельного бачка

Для начала вам потребуется отмерить высоту крепления бачка. Здесь необходимо соотнести высоту крепления к закреплению нижнего конца трубы. Труба может быть металлической или пластиковой. Диаметр – 32 мм. Она подключается к бачку и унитазу.

После разметки высоты подходящим электроинструментом подготавливаете отверстия. Если в комплекте не имеется специальных креплений, то фиксацию проводите с помощью дюбелей. Однако удобнее будет использовать специальные кронштейны. Их можно приобрести отдельно.

До установки на стену проводите сборку сливной арматуры. Последовательность такая же, как в предыдущем случае. Обязательно руководствуйтесь заводской инструкцией.

Далее фиксируете на необходимой высоте емкость. С помощью резиновых уплотнителей подсоединяете трубу. Подаете в бак воду. Проверяете систему на герметичность. При отсутствии течей и правильном уровне воды можно начинать пользоваться.

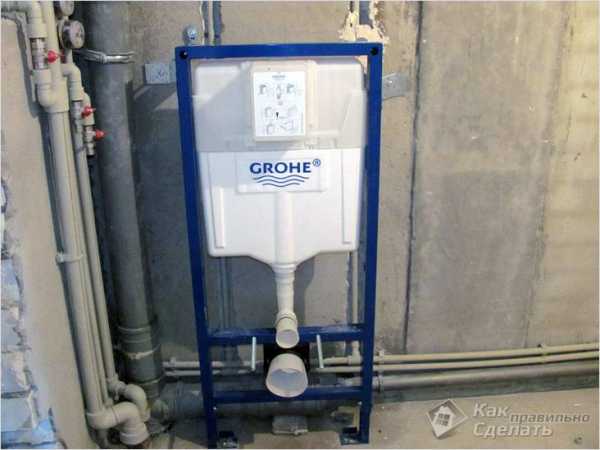

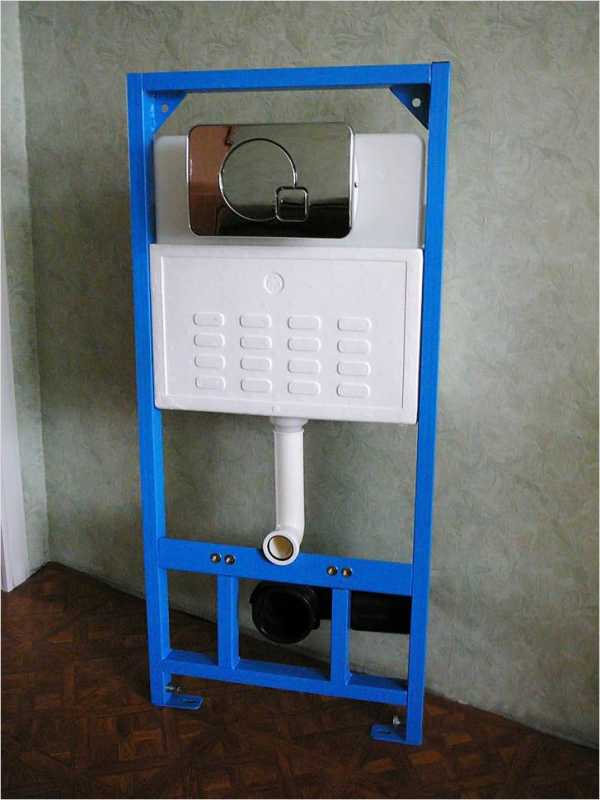

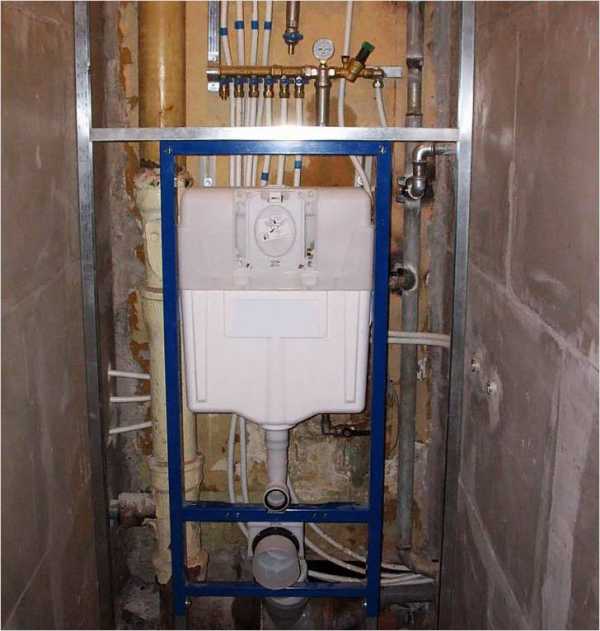

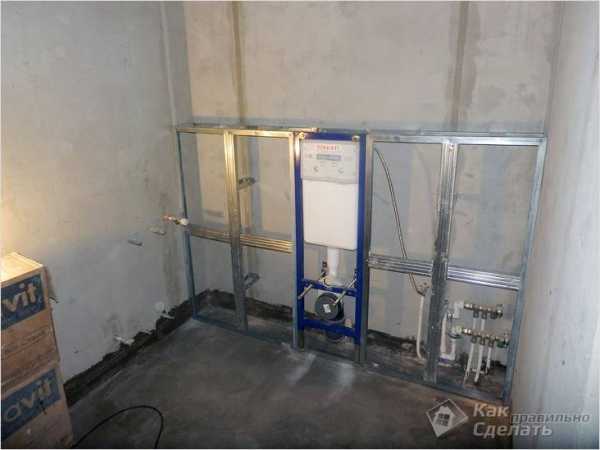

Встроенный бачок – монтаж

Этот вариант в последнее время приобрел большую популярность. Это объясняется возможностью снизить занимаемое пространство в санузле.

Конструкция этого варианта серьезно отличается от вышеописанных традиционных. В производстве используются полимерные материалы высокого качества. Для установки используются специальные металлические каркасы. Он устанавливается на стене и впоследствии будет закрыть отделочными материалами. Туда же крепится сливная унитазная чаша.

У этого варианта все элементы обязательно будут в комплекте. Поэтому беспокоиться о подборе подходящих частей не придется. Однако подобный конструктив будет значительно отличаться по цене. Стоит прикинуть необходимость траты лишних средств.

Процедура установки должна проводиться в соответствии с заводской инструкцией. Однако можно выделить основные принципы монтажа. Их можно разделить на несколько стадий. Выполняются они последовательно.

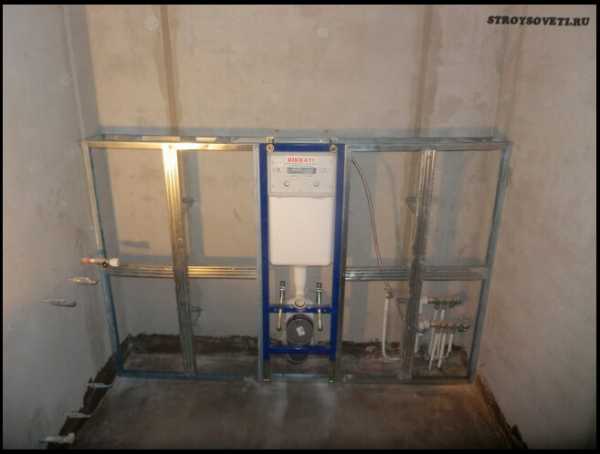

  • Крепление каркаса. Основным условием будет обеспечение точной вертикальности. Обязательно все нужно проверить уровнем. Требование объясняется наилучшей функциональностью.
  • Рама фиксируется к полу и стене с помощью дюбелей. Имеется метод установки без каркаса. Однако в подобном случае придется возводить основу из кирпича. Это слишком трудоемко.
  • До начала работ необходимо подвести трубы канализации и водопровода.
  • При наличии в модели механизма дозированной подачи воды он должен устанавливаться возле бачка.
  • Во избежание образования конденсата вы можете провести теплоизоляцию бака. Используйте подходящие материалы.
  • По завершении монтирования элементов бака, механизмов и коммуникаций крепится лист гипсокартона. Он будет все закрывать. Наружу у вас должны быть выведены два болта. Они потребуются для навешивания чаши унитаза. Также должны быть отверстия для сливания воды в канализацию и спуска жидкости из бака.
  • Также наружу будет выведена кнопка для слива. Она может быть отдельной или с декоративной панелью.
  • Во время работы следует проверять каждое соединение на предмет герметичности.

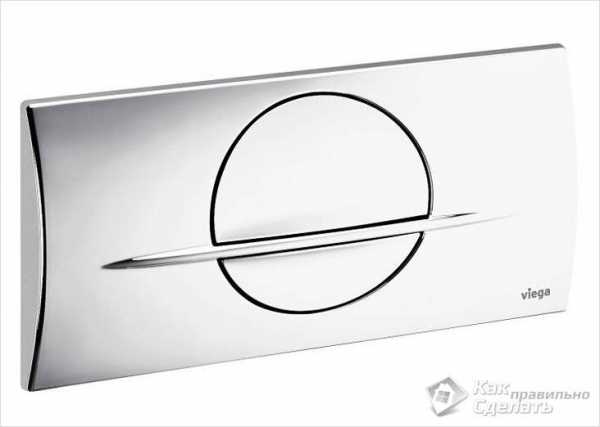

Обратим внимание, что кнопка будет обладать двумя клавишами. Это двухрежимный принцип работы. Регулировка объема сливаемой жидкости. Одна будет сливать 6 литров. Вторая – 9. Помогает существенно экономить воду.

Как можете увидеть процесс сборки не сложен. Если вам потребуется выяснить, как разобрать бачок унитаза, то можете просто выполнить все в обратной последовательности. Работу сможет выполнить каждый и не потребуется вызывать сантехника.


Советуем почитать:








stroysoveti.ru

Как подключить унитаз к канализации: различные схемы монтажа

Процесс установки сантехники одинаков в доме, квартире или бане. Один раз разобравшись в том, как подключить унитаз к канализации, можно делать это в любом необходимом месте. Согласитесь, в итоге получится неплохо сэкономить, особенно, если предстоит монтаж не одной сантехнической единицы.

Мы поможем вам разобраться в вопросе. Ниже приведены основные схемы и пошаговые инструкции присоединения унитаза к канализации, которые желательно изучить ещё до приобретения сантехники.

Наглядные фото-инструкции и поясняющие видео-ролики помогут лучше понять тонкости процесса и определить последовательность действий в той или иной ситуации.

Содержание статьи:

Набор инструментов для монтажа

Процесс присоединения унитаза к канализации требует предварительной оценки необходимых материалов. Выбор сантехники и соединительной арматуры зависит от типа подвода канализационного стояка, предполагаемого места установки унитаза и его типа.

Помимо самого оборудования, при своими руками могут потребоваться:

  1. Канализационная гофра.
  2. Пластиковые уголки и переходники.
  3. Эксцентриковая манжета.
  4. Силикон.
  5. Резиновые уплотнители и переходники.
  6. Пила для пластиковых труб или обычная ножовка по металлу.
  7. Рулетка, карандаш, молоток.
  8. Инструменты для демонтажа элементов старой канализации и крепления унитаза к полу.

Для удаления старых чугунных патрубков может понадобиться профессиональный перфоратор и болгарка, но в таких запущенных случаях лучше пригласить для демонтажа специалистов со своим инструментом.

Варианты соединений унитаза и канализации

Размер выходного отверстия унитаза стандартизирован, но он может не совпадать с диаметром патрубка канализации. Кроме того, в соединительные трубы могут дополнительно входить канализационные подводы с других частей дома различных размеров. Поэтому важно заранее узнать, какие необходимы будут переходники, манжеты и фитинги.

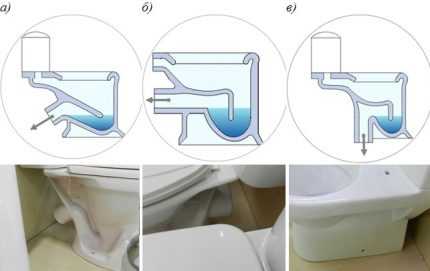

Разновидности выпусков унитазов

Ассортимент сантехнической продукции в магазинах представлен сотнями различных моделей, но конструкция выходного отверстия у них может быть только трех типов:

  1. Вертикальная.
  2. Горизонтальная.
  3. Косая.

В зависимости от конструктивных особенностей, отводящая труба присоединяется к чаше унитаза перпендикулярно, параллельно или под углом к полу.

Унитаз с вертикальным спуском лучше всего экономит место в туалете, обеспечивает эстетическую красоту помещения и легок в чистке (+)

Вертикальный тип унитаза распространен в странах ЕС и США. Однако у нас в новостройках всё чаще используют вертикальную схему подключения, как менее проблемную.

Галерея изображений

Фото из

Тип выпуска — один из главнейших факторов выбора унитаза, зависящий от варианта прокладки трубопровода, определяющий способы подключения к нему

В частных домах и квартирах, расположенных на первых этажах многоэтажек, устанавливают унитазы с вертикальным выпуском

Для установки унитазов с прямым типом выпуска отверстие для приема и отвода стоков располагается в полу, связанный с ним трубопровод выходит в подвал

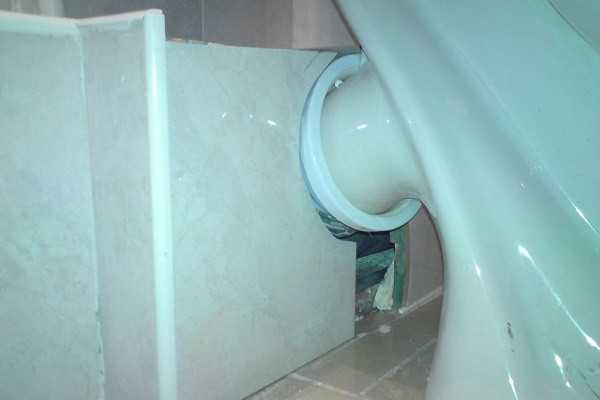

Унитазы с горизонтальным выпуском устанавливают в многоэтажных домах, в которых сантехника подключается к общей канализационной сети

Для подключения унитазов с прямым выпуском используются как жесткие трубы, так и гофры, если выпуск не расположен напротив входа в канализационную систему

Покупка унитаза с наклонным выпуском будет обоснована, если прибор требуется подключить к канализации под углом

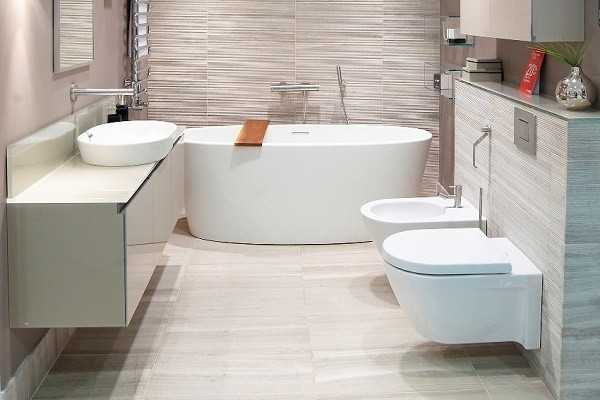

Подключение к канализации подвесных конструкций скрывается за пластиковой или гипсокартонной фальш-панелью. Выпуск фиксируется в инсталляции — опорной раме, к которой крепится сам унитаз

У подвесных унитазов прямой выпуск, к канализации их подключают с помощью угловых отводов, эксцентриковых манжет или гофры

Выбор способа подключения унитаза

Сантехническое устройство с вертикальным выпуском

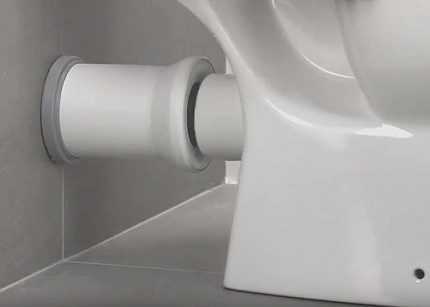

Установка сантехники с прямым выпуском

Модель унитаза с горизонтальным выпуском

Эксцентрик для подключения унитаза к канализации

Сантехнический прибор с косым выпуском

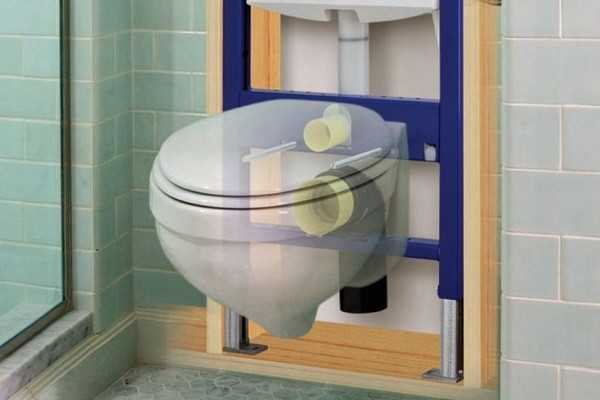

Установка подвесного типа унитаза

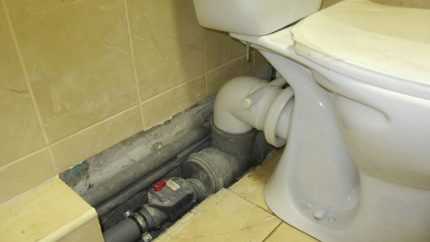

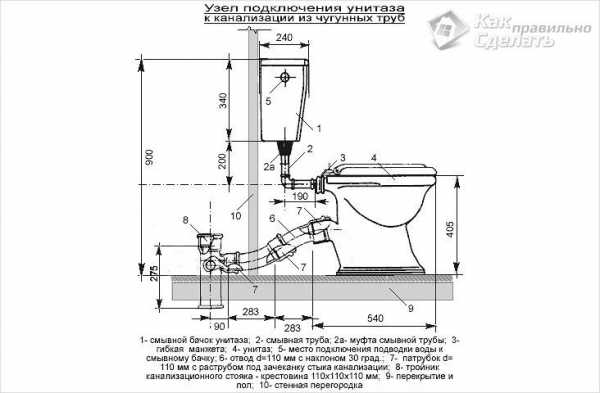

Схема подсоединения к коммуникациям

Виды соединительных труб

Если конструкция канализационной системы или место расположения унитаза не предусматривает прямого подключения патрубков, то необходимо предусмотреть покупку таких соединительных деталей, как гофрированные манжеты, эксцентрические соединения, пластиковые уголки и отводы, фановые трубы.

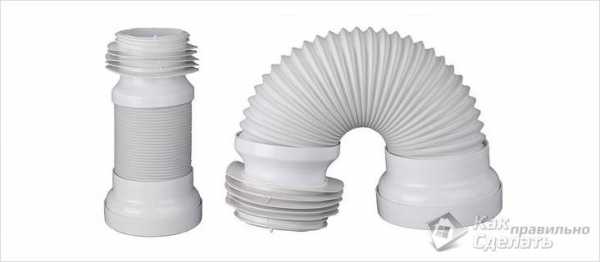

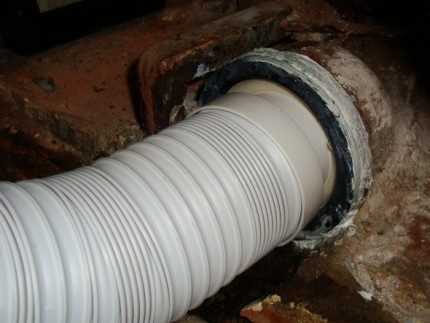

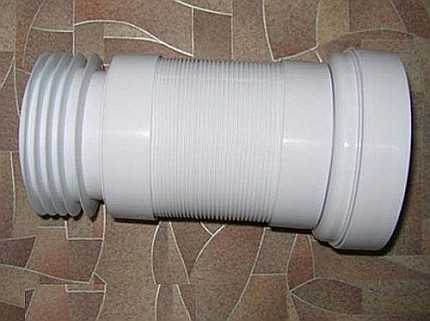

Гофрированные трубы. Их удобно использовать при несоблюдении соосности соединяемых патрубков, потому что гофру можно изогнуть в любом направлении и под любым углом.

Минусом этого типа соединения является большая минимальная длина, поэтому при расстояниях между патрубками в 10-15 см целесообразней применять другие детали

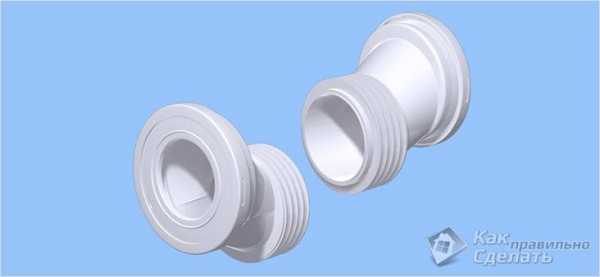

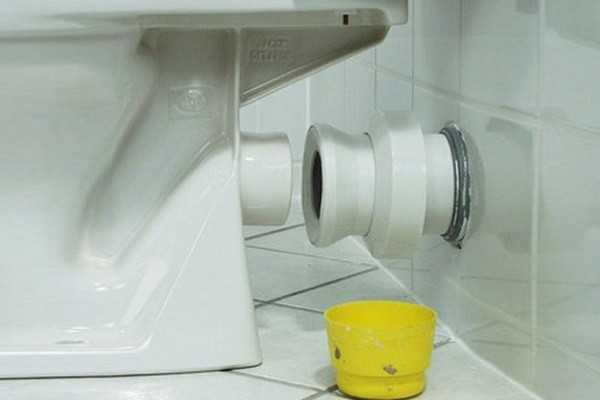

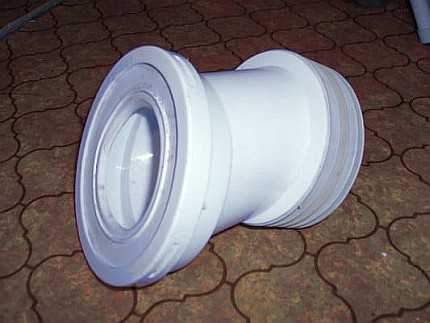

Эксцентрические манжеты. Переходные имеют вид двух отводов, чьи оси сдвинуты друг относительно друга на некоторое расстояние.

Перед походом в магазин необходимо измерить смещение между осями выхода унитаза и канализационного отверстия для выбора подходящей модели эксцентрика.

Недостатком эксцентрической манжеты является её маленькая длина, из-за которой максимальное расстояние между соединяемыми патрубками составляет около 10-12 см

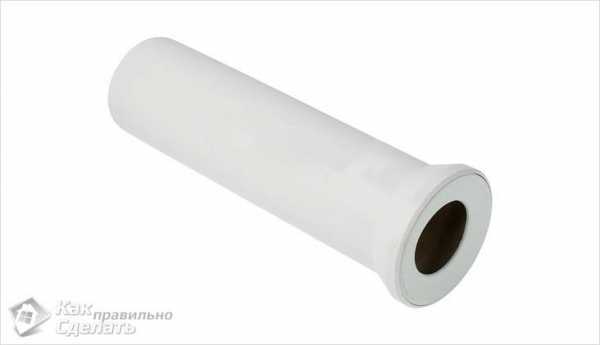

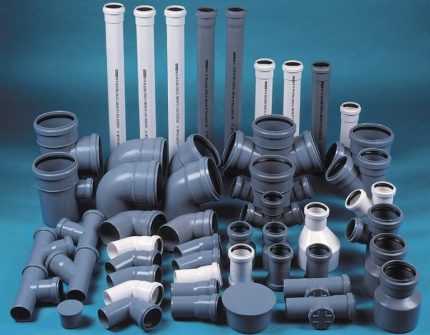

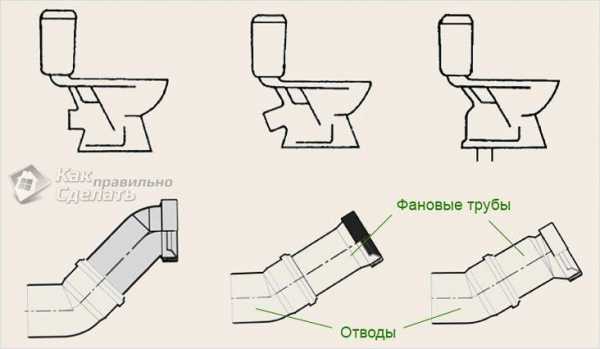

Пластиковые уголки и отводы. Эти детали применяют в местах, где невозможна или нежелательна установка гофры. Их недостатком является жесткость, которая часто приводит к протеканию при наличии незначительных перекосов.

В отличие от фановых труб, пластиковые канализационные трубы можно обрезать для подгонки длины.

Пластиковые трубы и уголки, в отличие от гофры, имеют гладкие внутренние стенки, поэтому возможность их засорения значительно ниже

Фановые трубы. Незаменимы в местах, где имеется риск срыва гидрозатвора. При недостаточной пропускной способности канализационного стояка может происходить затягивание в него воды из сифона. В результате гидрозатвор исчезает и из унитаза появляется неприятный гнилостный запах.

В таких случаях к самому стояку или соединяющей его с унитазом трубе с клапаном, который открывается в момент слива воды и подсасывает воздух из помещения или улицы, предотвращая срыв гидрозатвора.

Существуют канализационные эксцентрики, колена и переходники с встроенным обратным воздушным клапаном, который придает изделию свойства фановой трубы

Для усиления надежности канализационных соединений желательно везде применять слой водостойкого герметика, который предотвратит протекания в случае ослабления резинового уплотнителя.

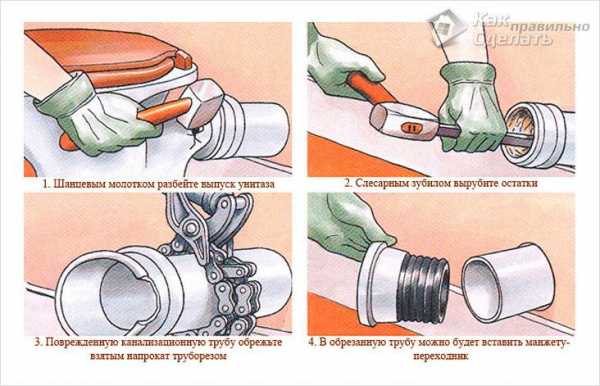

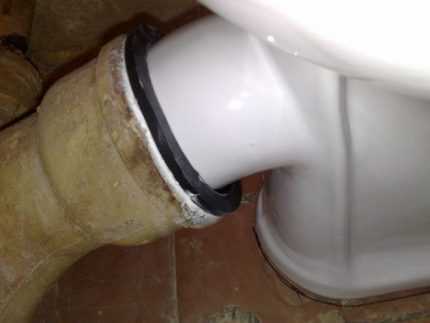

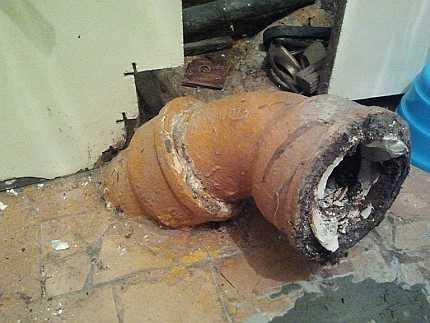

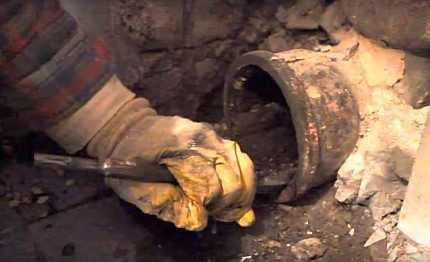

Демонтаж чугунных элементов

Для проведения демонтажа чугунных элементов и цемента, оставшихся от старой сантехники, понадобятся молоток, монтировка и плоская отвертка. Выходное отверстие старых унитазов часто зацементировано в чугунное колено.

Нередко единственным способом демонтажа является разбивание керамического патрубка молотком.

Во время разбивания зацементированного в чугунное колено унитаза необходимо обязательно одевать специальные очки для защиты от осколков

После удаления унитаза требуется обстучать со всех сторон чугунную трубу и приступить к удалению цемента и отложений с её внутренне поверхности. Для этого используется молоток и отвертка, а крупные куски удаляются монтировкой

Старые чугунные трубы нельзя сильно бить молотком, потому что они могут расколоться, и придется разбивать пол до самого канализационного стояка и вставлять в него новый отвод

Для окончательной очистки трубы от ржавчины и отложений можно смочить их средством для чистки унитаза, а потом соскоблить с помощью металлической щетки.

Завершить чистку следует с помощью ветоши. Делать эти манипуляции необходимо в специальных защитных перчатках. Важно, чтобы первые 5 см внутреннего пространства чугунной трубы были гладкими, так как они будут обеспечивать герметичность будущего соединения.

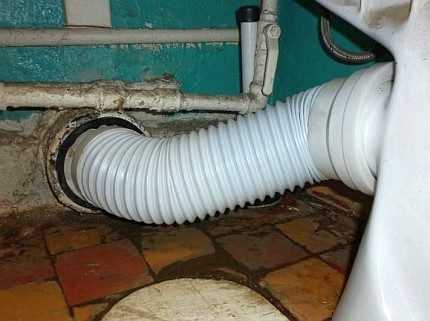

Инструкция подключения унитаза гофрой

Основные шаги по подключению унитаза к канализации будут рассмотрены на распространенном варианте с . Монтаж гофры является базовым и наиболее распространенным видом соединения унитаза с канализацией.

При решении выбрать гофрированную трубу необходимо осознавать положительные и негативные особенности этой конструкции. Остальные варианты монтажа выполняются по такой же схеме, но с некоторыми отличиями.

К положительным свойствам гофры относят:

  1. Низкую стоимость.
  2. Способность удлиняться и изгибаться.
  3. Отсутствие проблем с соосностью отверстий.
  4. Возможность использования в качестве временного соединения.

Среди недостатков гофрированных труб можно выделить следующие:

  1. Стенки легко повредить при монтаже.
  2. Требуется периодическая чистка при слабом уклоне.
  3. Провисание при длительной эксплуатации.
  4. Трудность очистки внешней поверхности от пыли.

Окончательное решение о монтаже гофры принимается после учета всех вышеописанных особенностей.

Устанавливаются гофрированные соединения на унитазы с косым и горизонтальным спуском. Перед покупкой изделия необходимо замерить примерное расстояние между унитазом и канализационным отверстием. Длина гофры должна быть минимум на 1/3 длиннее этого значения.

Шаг первый: примерка

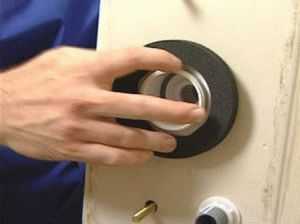

Вначале процедуры подключения унитаза к канализации необходимо примерить совместимость конструкции. Для этого следует взять резиновый уплотнитель и вставить в канализационное отверстие, предварительно смазав стык толстым слоем силикона. Затем утопить резиновый наконечник гофры в канализационный слив.

Всовывать наконечник гофры в уплотнитель необходимо до уровня, пока последнее резиновое кольцо не окажется на уровне чугунной трубы

После вставки гофрированной трубы, на последующих этапах монтажа, нежелательно прокручивать её до полного высыхания силикона.

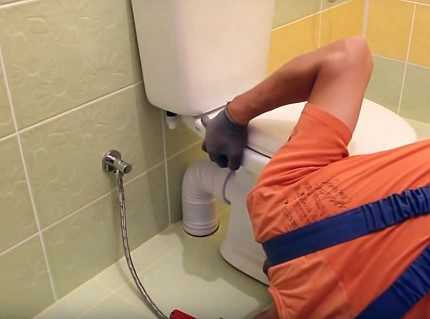

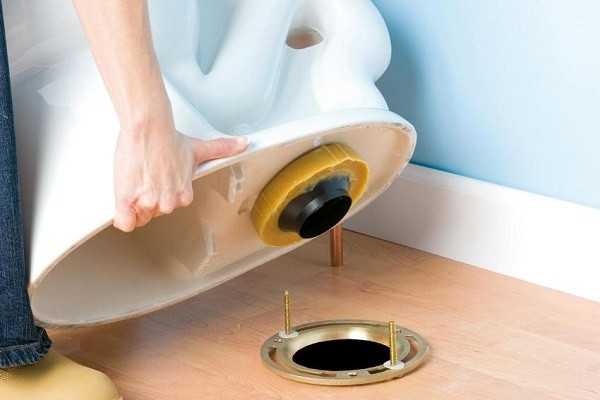

Следующим шагом требуется взять унитаз и установить на его планируемое постоянное место. Сесть на него, проверив устойчивость и отсутствие качания. Если унитаз неустойчив, то потребуется выравнивание пола или установка компенсаторных подставок, чтобы устранить неровность плитки.

Если унитаз устойчиво стоит, то необходимо подсоединить к его патрубку гофрированную трубу, не смазывая её силиконом. После этого требуется вылить в унитаз три ведра воды и, подождав минуту, проверить оба отверстия гофры на наличие протеканий.

Горизонтальные патрубки унитаза могут давать несколько капель течи на стыке с гофрой. Протечка впоследствии устраняется с помощью герметика

При наличии протеканий необходимо снять гофру, проверить правильность расположения резиновых уплотнителей и ещё раз соединить детали вдоль их осей.

Если протекания отсутствуют, то необходимо отметить маркером места крепления унитаза к полу.

Перед определением места для унитаза рекомендуется дать посидеть на нем всем проживающим жильцам для определения оптимального расположения оборудования

После замеров необходимо отсоединить гофру от унитаза и закрепить её так, чтобы не было перекоса на стыке с канализационным отверстием. Унитаз убрать в сторону.

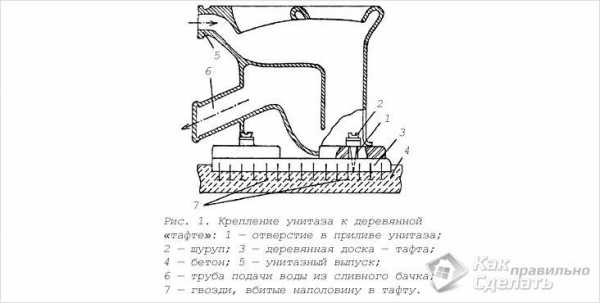

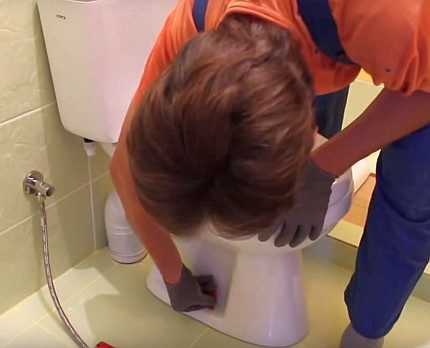

Шаг второй: фиксация унитаза

В намеченных местах дрелью просверливаем в полу отверстия, вставляем в них дюбеля и ставим унитаз на постоянное место.

Отверстия в плитке рекомендуется делать с помощью специального сверла копьеобразной формы, которое снижает вероятность скола и ускоряет процесс сверления

После установки унитаза . Затем необходимо сесть на унитаз и попереносить центр тяжести в разные стороны в течение минуты. После этого ещё раз затянуть фиксирующие винты и одеть на них декоративные колпачки.

Перед установкой большинство монтажников советует обработать стык унитаза с плиткой водостойким силиконом. Но они не учитывают сложности последующей уборки в помещении. Через несколько месяцев мытья пола силиконовый герметик отслоится от стыка и образуется щель.

Поэтому перед установкой унитаза на место необходимо его перевернуть и смазать силиконом периметр, который будет соприкасаться с плиткой. После этого следует поставить унитаз и прикрутить его, а щель между ним и полом замазать герметиком на водостойкой цементной основе, которая не будет разрушаться при влажной уборке санузла.

Об особенностях установки унитаза на деревянный пол написано в .

Шаг третий: подсоединение канализации

После установки унитаза необходимо смазать внутреннюю поверхность резинки гофры силиконом и натянуть её на патрубок унитаза.

Растягивать гофру необходимо равномерно на протяжении всей длины, чтобы уклон был максимальным и нигде не было провисания

После монтажа гофры необходимо подождать 2 часа, пока не затвердеет силикон и только тогда переходить к следующему шагу.

Шаг четвертый: тестирование

После высыхания герметика можно опробовать унитаз, сев на него и произведя 2-3 полных слива. Если через 5 минут ничего не протекло, то можно прикручивать бачок со стульчаком и пользоваться сантехникой.

В случае небольшого каплевидного протекания следует полностью удалить воду из унитаза и снять с него гофру. После этого повторно смазать резинку гофрированной трубы силиконом и натянуть её на патрубок унитаза. Также можно дополнительно смазать стык герметиком снаружи.

На этом присоединение унитаза к канализации с помощью гофрированной трубы можно считать завершенным.

Присоединение унитаза пластиковыми коленьями

В отличие от гофрированной трубы, пластиковые колена не имеют гибкости. Но если канализационная разводка изначально планировалась под конкретную модель унитаза, то жесткие отводы является более предпочтительными из-за своей долговечности и беспроблемности.

При соединении унитаза с канализацией пластиковыми коленьями, именно они диктуют место расположения сантехники, потому что малейшее смещение грозит протеканием

Основные шаги присоединения унитаза к канализации пластиковыми коленьями схожи с таковыми при монтаже с использованием гофры.

Основные правила использования жестких элементов подключения:

  1. Все соединительные патрубки смазываются силиконом перед установкой в отверстия.
  2. Излишне длинные трубы можно обрезать ножовкой по металлу.
  3. Необходимо исключить любые перекосы.
  4. Требуется избегать горизонтально расположенных изгибов под углом 90 градусов из-за возможности их засорения.

Недостатком бюджетных пластиковых отводов является их серый цвет, который совсем не гармонирует с белоснежным унитазом. Белые модели имеют гораздо большую стоимость, но их внешний вид того стоит.

Прямое подсоединение унитаза к канализации

Если патрубки унитаза идеально подходят к канализационной трубе, или она монтировалась с нуля специально под имеющуюся сантехнику, то не существует лучшего варианта, как всунуть выходной патрубок прямо в стояк канализации.

#1: Унитазы с вертикальным патрубком

Унитазы с вертикальным патрубком можно устанавливать в собственном доме или новостройках, в которых канализационная разводка проходит под полом, а не в застенных нишах. Такая конструкция исключает засор и снижает до минимума вероятность протекания воды при сливе.

Преимуществом вертикального слива является экономия места, потому что из-за отсутствия соединительных элементов унитаз можно приставить близко к стенке

Монтаж унитаза с вертикальным выходом начинается с крепления специального фланца на канализационную трубу. Для этого он сначала примеряется к полу, отмечаются и просверливаются отверстия под дюбеля. После этого фланец монтируется на место и прикручивается.

При креплении фланца следует помнить, что ось фиксирующих болтов должна быть строго перпендикулярна оси расположения чаши унитаза

Уплотнительное кольцо можно смазать силиконом, чтобы предотвратить попадание неприятного запаха из канализации в санузел. Затем сверху на фланец ставится унитаз и фиксируется с помощью гаек, на которые сверху одеваются декоративные колпачки. Монтаж окончен.

Наглядно процесс продемонстрирован в ролике:

#2: Подключение унитаза с горизонтальным патрубком

Монтаж унитаза с горизонтальным патрубком аналогичен таковому с использованием гофры, причем его можно установить практически впритык к стене.

Отличие заключается в том, что изначально монтируется жесткая система, которая будет связывать унитаз с канализационным стояком. Элементы конструкции не должны сдвигаться при всовывании в неё патрубка унитаза.

Проще всего подключить унитаз с горизонтальной разновидностью патрубка. В подсоединении применяются как жесткие трубы без угловых соединений, так и все виды гофры

Перед установкой необходимо примерить унитаз и наметить места сверления отверстий под крепления. После этого убрать сантехнику, просверлить отверстия, всунуть дюбеля и поставить унитаз снова на место, сунув патрубок в смазанное силиконом отверстие канализации.

Перед прикручиванием сантехники следует произвести пробный слив и проверить наличие протеканий.

При всовывании патрубка вход канализационного отверстия желательно придерживать рукой для предупреждения смещения элементов канализации. Поэтому производить эту процедуру желательно вдвоем

Если в последний момент принято решение немного сместить унитаз в сторону, то можно использовать дополнительный переходник-эксцентрик, но он своей длиной передвинет место расположения унитаз вперед. Из-за этого может потребоваться пересверливание отверстий под крепления.

В отечественных квартирах унитазы с горизонтальным выходом чаще всего присоединяют к канализации с помощью гофрированного переходника, без использования жестких конструкций.

Видео-руководство по подсоединению унитаза с горизонтально расположенным сливом к канализации поможет домашним мастерам в работе:

#3: Монтаж унитаза с косо расположенным патрубком

Прямое подключение унитаза с прямым патрубком мало чем отличается такового с горизонтальным патрубком и гофрой. Основные шаги более подробно описаны в соответствующих главах выше.

Сантехническая конструкция с косым патрубком привлекает наиболее беспроблемным смывом, но при ее подключение необходимо соблюдать технологические требования, обеспечивающие идеальную герметичность (+)

Скошенный выход унитаза обеспечивает меньшую вероятность протекания стыка при спуске воды, поэтому более предпочтителен, чем горизонтальный. Сантехническую конструкцию с косым выпуском достаточно сложно подсоединить к канализации с помощью гофры из-за маленького расстояния между полом и выходным отверстием патрубка.

Инструкция по с помощью гофры ознакомит с последовательностью действий:

Перед монтажом канализации необходимо примерить унитаз, отметить места под дюбели для прикручивания прибора, проверить отсутствие перекоса осей соединяемых отверстий.

Подключение унитаза с косым выходом к пластиковой канализации лучше производить вдвоем: один человек держит разводку, а второй – всовывает патрубок поднятого унитаза в отверстие

После установки в пол дюбелей патрубок унитаза одевается на предварительно смазанный силиконом канализационный патрубок и фиксируется винтами к полу.

В случае небольшого протекания можно смазать наружный стык силиконом и оставить высыхать на несколько часов. После этого можно пользоваться унитазом.

Выводы и полезное видео по теме

Для лучшего восприятия вышеописанных инструкций рекомендуется ознакомиться со следующим видеообзором:

Подключить самостоятельно унитаз к канализационной системе несложно. Для этого желательно заранее купить модель оборудования, которая максимально эстетично впишется в интерьер санузла.

Имея минимум инструментов, герметик и правильно подобранные соединительные детали, выполнить монтаж унитаза с помощью вышеизложенных инструкций можно за несколько минут.

У вас есть практические навыки установки и подключения унитаза к канализации? Пожалуйста, делитесь знаниями, накопленным опытом, с нашими читателями или задавайте вопросы. Форма для комментарием размещена ниже.

sovet-ingenera.com

Как установить бачок на унитаз

Унитаз является неотъемлемой частью каждого современного жилого помещения. Однако бачок унитаза будет хорошо функционировать и выполнять свое главное предназначение только в том случае, если все его части будут правильно смонтированы. На первый взгляд самостоятельная установка может показаться сложной, но на практике монтаж вполне по силам каждому.

Основные параметры выбора сливного оборудования

Главный критерий выбора сливного бачка это его дизайн. Чаще всего бачки продаются в комплекте с унитазом, поэтому необходимо обращать внимание на весь комплект и выбирать соответствующий размер.

Существует два метода слива:

  1. Верхние с непоплавковым клапаном. Механизм слива представляет собой пластиковый цилиндрический клапан. В момент слива он поднимается, а затем опускается. Процесс слива осуществляется вручную.
  2. Боковые с поплавковым клапаном. Такая система снабжена цепью, сливным рычагом и гидрозатвором. Все это входит в состав поплавкового клапана. В процессе слива воды клапан поднимается. В нужный момент подача воды прекращается под влиянием гидрозатвора.

Сливная арматура

Для стабильной работы используют специализированные механизмы, например, арматуру для сливного бачка и унитаза. Что касается арматуры сливного бачка, то к ней относится оборудование, которое регулирует подачу воды. А арматура унитаза выполняет роль дозатора. Таким образом, она регулирует объем спускаемой воды. Это позволяет избегать перелива воды. В рабочее состояние арматура приводится механическим путем.

Если сравнить старые модели с современными, то можно обнаружить одну характерную особенность. Устаревшие модели бачков закрепляются непосредственно при помощи арматуры. Она снабжена специальным штоковым поплавком. Принцип его работы основан на системе противодавления. Что касается современных конструкций, то они обладают немного другой конфигурацией.

Виды бачков и технологические особенности их монтажа

Существует несколько видов бачков, которые отличаются техническими характеристиками и методом установки:

  1. Отдельный бачок от унитаза.
  2. Бачок на полочке.
  3. Встраиваемый.

Устройство смывного бачка унитаза

Стандартный бачок будет иметь следующие составные части:

  1. Сливная арматура.
  2. Заглушка. Она необходима только в тех случаях, когда подведение труб выполняется с бока бачка. Ее установка выполняется с противоположной стороны заливной арматуры.
  3. Механизмы и устройства, которые выполняют роль наполнения бачка водой и регулировку объема воды в нем. Сюда включаются следующие элементы: шаровый кран, поплавковый клапан, впускная арматура и заливной клапан.
  4. Кнопка. Она устанавливается на самой крышке бачка. В некоторых случаях она непосредственно соединяется с механизмом спуска воды. Чтобы ее отсоединить, требуется прокрутить ее против часовой стрелки.

Монтаж отдельностоящего сливного бачка

Отдельный сливной бачок

Первым делом на стене отметьте высоту, на которой будет устанавливаться бачок. Эта высота должна быть на требуемом уровне по отношению к противоположному нижнему концу трубы. Что касается трубы, то используется стандарт Ø32 мм. Труба подводится к бачку. После этого при помощи электродрели или перфоратора высверливаются отверстия для крепления. Монтаж выполняется при помощи дюбелей. Например, некоторые модели обладают специальными кронштейнами, они идут в комплекте. Если их нет, тогда следует купить их отдельно.

Схема сборки запорной арматуры

Предварительно устанавливается сливная арматура в бачке. Когда вся работа проведена, следует проверить весь механизм на герметичность.

Установка бачка на полочке

В этом случае бачок монтируется непосредственно на сам унитаз на специальную полочку. Для этого в первую очередь на сливное отверстие унитаза накладывается резиновый манжет. Манжет должен быть хорошего качества, ведь именно от него и будет зависеть продолжительность работы этого предмета. Если материал для манжета крайне хрупкий или некачественный, то спустя короткое время вода будет просачиваться на пол.

Обратите внимание! Прокладка между унитазом и бачком должна быть выполнена из эластичного мягкого резиноподобного материала. При покупке убедитесь, что манжет имеет правильную форму. Он бывает круглой и овальной формы.

Резиновая прокладка

Что касается поверхности полочки, то она должна быть идеальной и не иметь следующих конструктивных недостатков: раковины, наплывы, трещины и сколы. Уплотнительный манжет после монтажа должен плотно прилегать к нижнему отверстию на полочке и верхней своей частью к нижней части самого бачка.

Обратите внимание! Чтобы предотвратить утечку воды в месте установки уплотнительного манжета рекомендуется нанести тонкий слой герметика, например, силикона. Более того, это предотвратит сдвиг манжета в процессе монтажных работ.

Этапы установки бачка на полочке

После этого важно обратить внимание на отверстия внутри бачка. Они должны полностью совпасть с отверстиями, которые находятся на самой полочке унитаза. В них засовываются крепежные болты, которые с двух сторон должны иметь уплотнительные прокладки. При помощи рожкового ключа гайки аккуратно следует затянуть. В процессе монтажа болтов не забудьте положить прокладки на болты с двух сторон. Их отсутствие может привести к расколу унитаза или бачка, соответственно нарушится герметичность конструкции.

Установка крышки

Как только вы справились с этим процессом, вам остается установить крышку, а также подсоединить шланг для подачи воды.

Сборка и установка бачка унитаза

Обратите внимание! Шланг, который будет подавать воду должен быть снабжен резиновой прокладкой. Если она отсутствует, соединение будет негерметичным.

Подключение к водопроводу

Предварительно проследите за уровнем воды, которая поступает в бачок. Если необходимо, то отрегулируйте ее так, чтобы вода не переливалась.

Установка встраиваемого бачка

За последние годы встраиваемые бачки стали наиболее популярными. Изготавливаются они из высококачественных полимерных материалов. По виду напоминают большую плоскую канистру. Фиксируются на специальном металлическом каркасе на черновую стену. На эту раму дополнительно монтируется и подвесная чаша унитаза. В этом случае, весь механизм, включая бачок и унитаз, продается в комплекте, поэтому отдельно вам не придется покупать никакие дополнительные детали.

Монтаж инсталляции с подвесным унитазом

Такая конструкция значительно отличается не только по методу монтажа, но и по цене.

Монтаж этого вида бачка выполняется строго по инструкции завода изготовителя. Несмотря на большой ассортимент подобных конструкций, существует общий принцип их установки. Разделим весь процесс монтажа на несколько этапов, которые следует выполнять последовательно:

  • Главное требование к установке рамы, соблюдение точной вертикали. Проверять можно при помощи строительного уровня. Именно в вертикальном положении конструкция функционирует лучше всего.
  • Сам каркас закрепляется дюбелями к стене и к полу. Существует вариант, когда встраиваемый бачок монтируют в стену без металлического каркаса. В таком случае каркас изготавливается из блоков или кирпича, но это трудоемкая работа.
  • Предварительно подводятся водопроводные и канализационные трубы.
  • Если выбранная вами модель обладает функцией дозирования воды, то этот механизм встраивается рядом со всей конструкцией.
  • Чтобы избежать появления конденсата, бачок можно теплоизолировать. Для этого можно использовать пенополистирол.
  • После монтажа всех частей механизма, а также необходимых коммуникаций, корпус закрывается гипсокартонным листом. При этом из стены должны выглядывать два болта, для подсоединения подвесного унитаза и два отверстия для слива воды с унитаза и для спуска воды из бачка.
  • В момент подключения унитаза важно убедиться в том, что каждое соединение герметично.
  • После установки выполняется проверка на герметичность.

Рама со встроенным бачком

Стоит заметить, что кнопка слива будет иметь две клавиши. Они регулируют объем спуска воды. Так, первая будет спускать шесть литров воды, а вторая девять. Встраиваемые бачки помогают экономить расход воды.

Выбор крепежа

В большинстве случаев все крепления для бачка идут в комплекте. Однако существуют случаи, когда есть потребность в их замене. Одна из главных причин по которой требуется замена крепежей — воздействие коррозии. В районе шляпки болт под воздействием влаги может быстро поржаветь. Из-за этого именно в этом месте может возникнуть утечка. Лучшим вариантом будет болт из нержавейки. Лучше всего, если резьба на штанге сделана только в конце, такой комплект будет наиболее удачным. Стоит обратить внимание и на комплекты, которые выполнены из латуни и высокопрочного пластика. Комплекты из высокопрочного пластика состоят из болта, гайки и резиновой прокладки. Лучше всего, если шляпка болта будет конусообразной. Это увеличивает герметичность монтажного отверстия.

Обратите внимание! Нельзя соединять два комплекта в один. Например, пластмассовую гайку использовать с нержавеющим болтом.

Что касается металлического крепежа, то здесь существует большой выбор. Нержавеющая сталь и цветные сплавы не магнитятся. Именно по этому признаку и можно выбрать качественный крепежный комплект для сливного бачка.

Крепежные болты

Если в ходе работы вы столкнулись с проблемой, то задавайте свои вопросы нашим экспертам.

Видео

Последняя редакция: 29.03.2017
Автор: Максим Викторович

kanalizaciyavdome.ru

Подводка для унитаза: как подключить бачок к водопроводу и

От правильности монтажа сантехнических устройств в туалетной комнате зависит не только комфорт при посещении уборной, но и безопасность ее эксплуатации. Так как в случае если подводка воды к унитазу проведена неправильно, это может привести не только к проблемам со сливом, но и к проблемам с соседями, каковые вряд ли не увидят воду, капающую с потолка.

Избежать вышеперечисленных проблем и верно выполнить все работы окажет помощь инструкция, нижеприведенная.

Выбор унитаза и нюансы его установки

Унитаз – неотъемлемый элемент любой муниципальный квартиры либо дома. Большая часть людей совсем зря не уделяют выбору этого устройства должного внимания. В это же время существует огромное количество моделей, различающихся не только по размеру и цвету, но и по форме чаши, размещению выпускного патрубка, конструкции сливного бачка и без того потом.

От разновидности унитаза зависит и метод его установки. Так как в случае если, к примеру, вы купили модель с вертикальным выпускным каналом, а канализационная труба проложена в стенке – монтаж будет неосуществим, придется либо модифицировать инженерную сеть, либо брать новое сантехническое устройство.

Кроме этого перед приобретением необходимо решить, как будет осуществляться подвод воды к унитазу.

Дабы не испытывать неудобств и неприятностей с эксплуатацией уборной, целесообразно выполнять такие правила:

  1. Верно выбрать унитаз. Громадный ассортимент этих изделий в современных строительных магазинах разрешает выбрать любую модель исходя из личных предпочтений. Нужно, дабы покупаемое вами устройство было не только прекрасным, но и легким в установке своими руками. Большое влияние на выбор оказывает и цена. В большинстве случаев, зарубежные модели сантехники достаточно дороги, но существуют и отечественные варианты, цена которых в полной мере демократична,и уровень качества находится на высоком уровне.

  1. Брать качественную фурнитуру, дополнительное оборудование и инструменты. Конкретный комплект зависит от того, как будет закрепляться унитаз: на шпильки, цементный раствор и без того потом. В любом случае необходимо запастись шлангами, уплотнительными прокладками различного диаметра, полимерной лентой для герметизации резьбовых соединений, силиконовым герметиком и другими мелочами.
  2. Особенное внимание при монтаже уделите подготовке основания. Пол должен быть идеально ровным, дабы установленный унитаз не качался из стороны в сторону. Это не только создаст неудобство на протяжении его применения, но и может стать обстоятельством травмы.
  3. Надежно и прочно соединяйте устройство системами подачи воды и удаления отходов. Тут именно и понадобятся заблаговременно приобретённые уплотнители. Следите, дабы размеры прокладок точ

uchebniksantehnika.ru

Как установить бачок на унитаз

Санузел является неотъемлемой частью каждого современного дома. К установке сливного бачка следует подойти серьезно. В этой статье мы расскажем о видах сливного бачка и как установить бачок на унитаз.

Выбор бачка и сливного оборудования

Чтобы монтаж бачка был выполнен правильно, необходимо уделить особое внимание выбору сливного оборудования и самого бачка. Хотя здесь особых проблем может и не возникнуть. В большинстве случаев унитазы продаются в комплекте с бачками, поэтому выбрать необходимо просто по размеру и форме. Но в некоторых случаях бачок приходится покупать отдельно. При таком раскладе необходимо уделить внимание нескольким факторам. Как известно, есть три вида бачков. Они отличаются между собой методом слива: верхний непоплавковый клапан, боковой с поплавковым клапаном и аналогичный второму нижний.

Способы подвода воды

Чтобы система работала исправно, необходимо дополнительно устанавливать арматуру, которая будет регулировать подачу воды и ее спуск. Эта система приводится в работу механическим путем.

Сливной бачок винтаж

Если вы решили на старую модель бачка установить современную сливную арматуру, то сделать это не получится. Современные бачки отличаются по своей конфигурации.

Виды и особенности установки

Отдельный бачок

На сантехническом рынке можно найти три вида бачка. Между собой они отличаются по виду и методу монтажа:

  1. Отдельный бачок от унитаза.
  2. Бачок на полочке.
  3. Встраиваемый бачок.

Элементы конструкции

Рассмотрим стандартное устройство сливного бачка:

  • сливная арматура,
  • заглушка,
  • механизм по наполнению водой и по регулировке наполнения: заливной клапан, впускная арматура, поплавок и шаровой кран,
  • кнопка или рычаг.

Схема сливной арматуры

В каждом купленном бачке будет именно такой набор механизмов. Теперь подробно разберем этапы монтажа бачка.

Установка отдельного бачка от унитаза

Процесс работы заключается в следующем:

  1. На стене отмечается высота, на которой будет висеть бачок.
  2. Высота должна соответствовать длине трубы, которая будет соединять бачок с унитазом.
  3. По стандарту используется труба для слива диаметром в 32 мм.
  4. После разметки в стене просверливаются отверстия в соответствующих местах, и бачок закрепляется дюбелями. Нередко крепеж идет в комплекте с бачком, поэтому не спешите его покупать.
  5. После монтируется сливная арматура.
  6. В конце работы проверьте весь механизм на предмет течи.

В этом процессе нет ничего сложного, важно выполнить все действия в правильной последовательности.

Бачок на полочке

Установка сливного бачка на полочке

Этот вид бачка устанавливается непосредственно на унитаз, который имеет специальную полочку. Для этого между бачком и полочкой укладывается специальный резиновый уплотнитель (манжет). Он должен быть высокого качества, так как от него будет зависеть герметичность конструкции. Как правило, для таких целей используется мягкий эластичный материал, который на ощупь напоминает резину. Важно убедиться в том, что манжет имеет соответствующую форму. В некоторых моделях бачка манжет может быть овальным, в других — круглым.

Порядок установки

Отдельное внимание уделите поверхности полочки унитаза. На ней должны отсутствовать сколы, трещины, выбоины. После монтажа уплотнительного манжета бачок должен плотно прилегать к полочке. Все это необходимо проверить до окончательной установки бачка.

Чтобы увеличить качество соединения манжета, рекомендуется использовать силиконовый герметик. Нанесите его тонким слоем на полочку унитаза и сверху положите манжет.

Конструкция бачка на полочке

Затем посмотрите на внутренние отверстия бачка. Они должны точно совпадать с отверстиями на полочке унитаза. Сквозь них надеваются крепежные болты. Болт с двух сторон должен быть оборудован резиновыми уплотнителями. Используя гаечный ключ, аккуратно затяните гайку.

Подводка воды

Не забудьте положить резиновую прокладку. В противном случае это приведет к расколу бачка или негерметичности. Резиновой прокладкой должен быть оснащен и шланг с подачей воды к бачку.

Бачок с кнопкой

В самом конце остается смонтировать крышку. После завершения работ проверьте бачок, набрав в него воду. Несколько минут не сливайте воду, таким образом вы сможете убедиться в герметичности конструкции. При сливе обратите внимание на полочку, нередко в этих местах образовывается течь. Если течь обнаружена, то ее необходимо устранить. В большинстве случаев приходится снимать бачок и переустанавливать манжет.

Если все работает исправно, значит, вы отлично справились с поставленной задачей по установке бачка на полочку унитаза.

Встраиваемый бачок

Система инсталляции: рама со смывным бачком

Встраиваемые бачки благодаря компактности стали наиболее популярными за последние годы. Такой бачок полностью отличается по своей конструкции от обычных бачков. Изготавливается он из полимерных материалов. Сам бачок закрепляется на металлическом каркасе и устанавливается на черновую стену.

Монтаж инсталляции

Его монтаж не такой уж и простой, в отличие от двух способов описанных выше. По этой причине тщательно изучите инструкцию по его монтажу, которая приводится ниже:

  • Главное требование, которое предъявляется к установке встраиваемого бачка, это точная вертикаль. Проверить это можно уровнем.
  • Каркас, выполненный из металла, закрепляется к стене дюбелями. Если в стену спрятать конструкцию не удается, то каркас монтируется на пол, а из блоков сооружается короб.
  • Перед монтажом бачка предварительно необходимо подвести канализационные и водопроводные трубы. Они должны быть выведены на нужном расстоянии.
  • Для предотвращения появления конденсата на бачке, рекомендуется провести работы по теплоизоляции.
  • Когда все части конструкции установлены и закреплены, коммуникации подключены и функционируют, встраиваемый бачок закрывается гипсокартонным листом. В листе предварительно делается три отверстия: для слива воды с бочка, для слива воды с унитаза и для кнопки. Дополнительно вымеряются отверстия для кронштейнов, на которые устанавливается чаша унитаза.
  • При подключении проверьте каждый механизм на прочность и герметичность.
  • После монтажа заполните бачок водой и спустите воду.

Кнопка смыва предусматривает разный расход воды

Некоторые встраиваемые модели бачков имеют дополнительную функцию — дозирование. На кнопке слива всегда имеются две клавиши. Например, одна спускает воду объемом в шесть литров, другая — в девять литров. В результате помимо экономии места в санузле встраиваемый бачок позволяет экономить и расход воды.

Полезное видео поможет вам лучше разобрать все особенности технологии монтажа.

Читайте также:

Соединение унитаза с канализационной трубой

Замена унитаза своими руками

Видео

Очень полезное видео, которое поможет настроить сливную арматуру и установить бачок правильно:

kakpravilnosdelat.ru

Соединение унитаза с канализационной трубой

Бесспорным является тот факт, что соблюдение санитарных норм в жилом помещении возможно только при условии качественного функционирования санитарного узла в туалетной комнате. Гигиенические условия будут соблюдены при качественном выводе сливных вод из унитаза в канализационную сеть. Избежать возникновения возможных засоров канализации и скопления неприятных запахов можно только при правильном и качественном соединении унитаза с канализационной трубой (пластиковой или чугунной).

При замене унитаза хозяин дома вполне может проделать работу соединения унитаза с канализационной трубой собственными силами, какой бы трудной не казалась задача.

Способы подключения

Различные конструкции унитаза

При сегодняшнем широком ассортименте сантехнического оборудования в торговой сети можно подобрать качественный унитаз в комплекте с соединительными элементами, которые нетрудно установить и подключить к стояку.

В продаже сегодня имеются модели санитарно-технического оборудования с горизонтальным, вертикальным и косым выпуском трубы. Они отличаются тем, что сливная труба унитаза может быть расположена соответственно параллельно полу, перпендикулярно полу и под углом. Соответственно, соединение унитаза к канализации будет осуществляться по-разному.

Устройство санитарного узла

Узел подключения

Санитарный узел состоит из:

  • чаши унитаза,
  • площадки для установки сливного бачка,
  • сифона унитаза,
  • отверстия сифона,
  • выпуска унитаза (керамического ответвления от его корпуса),
  • отводной трубы унитаза.

В этот перечень входят соединительное «колено», канализационный стояк и элементы соединения.

Способ установки узла основан на характере отвода стоков в канализационную трубу. Учитывая особенности оборудования с учетом стандартов устройства канализационных систем западных и китайских производителей, чаще выбор падает на горизонтальный и вертикальный выпуск. Отечественные производители все чаще стали прибегать к таким же схемам устройства санузла наряду с имеющимся до сих пор косым выпуском присоединения к вертикальному общему стояку, что приводит к необходимости при ремонте такого унитаза искать редко встречающуюся устаревшую модель санузла и его элементов.

Соединительные элементы

Фановая труба

После выбора качественной модели унитаза следует обратить внимание на выбор соединительных элементов, с помощью которых тот или иной выпуск (ответвление от унитаза) будет герметично и надежно соединен с канализационной трубой или стояком.

К стандартным соединительным элементам относятся:

  1. Гофры, гофрированные манжеты.
  2. Эксцентрики, эксцентрические манжеты.
  3. Отводы пластиковые, патрубки и переходники.
  4. Фановые трубы.

Гофра

Понадобятся также дополнительные материалы для осуществления монтажных работ:

  • уплотнительные резиновые кольца,
  • сантехническая силиконовая замазка,
  • герметик.

Этих вспомогательных материалов вполне достаточно для качественной установки современной сантехники.

Характеризуя гофры, можно сказать, что эти приспособления очень удобны в силу их гибкости под любым углом в нужном направлении. Изгиб манжета допускает любое расположение трубы или стояка, а также самого унитаза. Некоторые ограничения, которые все же в данном случае имеются, по сравнению с другими способами соединений не так существенно будут препятствовать работе хозяина, самостоятельно выполняющему установку санузла.

Эксцентрики

Эксцентрики как вид соединений менее вариативны по сравнению с гофрами. Тем не менее, они также позволяют некоторое смещение сантехнического устройства при его подключении к общей системе канализационного отвода стоков.

Пластиковый патрубок – один из самых простых, удобных и недорогостоящих элементов соединения, который применяется в случае достаточной близости унитаза к канализационной трубе или водоотводному стояку.

Такие фасонные отводные элементы как фановые трубы изготавливаются из полуфарфора, фарфора или фаянса. Этот хрупкий твердый материал несколько усложняет процесс установки санузла. Поэтому процедуру подсоединения дорогостоящих керамических отводов лучше доверить профессиональному сантехнику.

После успешного выбора в торговой сети подходящего под индивидуальный интерьер санузла и соединительных элементов можно приступить к монтажу санитарного оборудования.

Поэтапная инструкция проведения работ

Эта операция не так и сложна, хотя вызывает некоторое опасение, которое можно развеять, как неприятный запах, если знать некоторые тонкости процесса.

Первое, что необходимо сделать до начала работ – перекрыть воду в жилище. Далее предлагаем поэтапную инструкцию.

Демонтаж старого унитаза

Этап первый. Заменить старый унитаз новой моделью значительно проще, чем изначально присоединить унитаз в новом доме или квартире. Поэтому при замене старой модели унитаза следует присмотреться к типу крепления к канализационной сети (в зависимости от типа сливной трубы унитаза) и приобрести однотипный унитаз, который не потребует подгонки или, что еще хуже, переделки канализационной разводки.

Этап второй. Если в вашем доме, спустя некоторое время после установки унитаза, переделывались полы (поднимался их уровень, укладывалась половая плитка, кафель), то при подсоединении унитаза к трубе следует использовать гофрированные или эксцентриковые манжеты.

Вначале стоит осуществить пробное соединение всех элементов (примерку).

Соединяем гофрой

Этап третий. Если в вашем доме чугунные трубы, то могут возникнуть проблемы герметичности соединения, которые можно решить с помощью герметика. Его наносят в места стыка лишь после подсоединения унитаза к канализационной трубе. Пластиковые трубы вполне можно герметично соединить с унитазом с помощью эксцентриковых манжет, при вращении которых их резиновые уплотнители способны удачно обеспечить надежное соединение.

Этап четвертый. Если вы не достигли нужного результата герметичности, то стопроцентную гарантию этого вам обеспечит гофрированная манжета, которая легко деформируется, гнется и растягивается. Важно знать, что:

  • крепить унитаз к полу не следует до его подсоединения к трубе с помощью гофры, так как может потребоваться его перемещение на 10‒15 см в ту или иную сторону;
  • гофры могут отличаться по качеству (гибкости и др.). Лучше использовать армированную гофру с нержавеющим покрытием.

Крепление унитаза к полу

Этап пятый. Крепление унитаза к полу. Различают три способа:

  • с помощью эпоксидного клея;
  • на тафте (лакированной доске из ясеня или дуба), прикрепленной к полу;
  • с помощью шурупов к цементному полу или керамической плитке.

Во время выполнения этих работ следует обмотать канализационную трубу полиэтиленовым пакетом для устранения неприятных запахов, поступающих из трубы.

Эпоксидный клей (или смолу) применяют на обезжиренной и очищенной от пыли поверхности пола, нанося слой в 4‒5 см. Гладкую поверхность пола следует довести до шероховатости с помощью корундового камня для лучшего сцепления с унитазом. Закрепленный унитаз оставляют в покое на 12 часов до полного высыхания материалов.

Для прочного сцепления с полом в тафту монтируются анкера (или гвозди). Для этого в полу создаются углубления, заполненные цементом, на которые устанавливается тафта с гвоздями вниз.

Крепить унитаз следует крайне осторожно по причине его хрупкости. Крепежные анкера для унитаза применяются со специальными резиновыми прокладками.

Унитаз после осуществления монтажа должен стоять устойчиво. В противном случае его демонтируют и исправляют поверхность раствором цемента.

На половой плитке унитаз закрепляют с помощью дрели и сверл с победитовыми наконечниками. В полученные отверстия вбивают так называемые «новоселы». Под шурупы на унитазе прокладывают капроновые уплотнители.

Подключение сливного бачка

Этап шестой. Установка сливного бачка. Важно знать, что место слива воды смазывают силиконом для герметичности. Унитаз со сливным бачком соединяют болтами. Вода к бачку подводиться с помощью гибкого шланга с накидными гайками на концах. Уровень воды в бачке должен быть ниже уровня механизма слива на 1 см.

Отрегулированный слив бачка завершит вашу работу по установке унитаза и подсоединения его к канализационной трубе.

Рекомендуем прочитать:

Видео

Ниже представлена подробная видео-инструкция по монтажу унитаза и его подключению к канализации:

kakpravilnosdelat.ru

Как соединить унитаз с бачком – Соединение бачка с унитазом — Всё о сантехнике

Отправить ответ

avatar
  Подписаться
Уведомление о
