Как соединить трубу сэндвич: как сделать правильно, пошаговая инструкция по изготовлению, сборке и монтажу

Содержание

как сделать правильно, пошаговая инструкция по изготовлению, сборке и монтажу

Доброе время суток, дорогой читатель! За последние годы появилось много видов отопительных приборов, требующих особого подхода к устройству дымоотводной системы, применения прочных, жаростойких материалов. Обеспечить хорошую тягу и эффективный отвод газообразных продуктов сгорания поможет установка сэндвич дымохода своими руками: как сделать правильно его сборку мы и обсудим в этой статье.

Что такое сэндвич, его достоинства и недостатки

Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

  • Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
  • Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
  • Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
  • Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
  • Привлекательным внешним видом.
  • Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
  • Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
  • Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
  • Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

Несмотря на большое количество достоинств сэндвич дымоходы имеют и ряд недостатков:

  • Достаточно высокую стоимость.
  • Потеря герметичности, возникающая из-за реакции материала составных частей дымохода на температурные перепады (сужение или расширение).

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Преимуществами такого варианта размещения дымохода является экономия полезной площади в доме, снижение пожароопасности, сохранение целостности кровельного покрытия, независимость от дизайнерских решений по оформлению интерьера.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Марка стали, согласно американского стандарта AISIГОСТ РоссияХарактеристикаТип отопительного
прибора
Максимально допустимая температура отводимых газов
AISI 30408×18Н10Хромоникелевая
сталь
Газовые и
жидкотопливные
котлы
450ºС
AISI 31603×17Н13М2Аустенитная
хромоникельмолибденовая сталь
Газовые и
твёрдотопливные
приборы
800ºС
AISI 32108×18Н10ТНемагнитная аустенитная
хромоникелевая сталь с добавлением титана
Мощные газовые и твёрдотопливные
приборы
850ºС
AISI 310S10×23Н18Аустенитная сталь с увеличенным содержанием никеля(17 — 20%) и хрома (до 25%)Твердотопливные
пиролизные
котлы
1000ºС

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок (для твердотопливного, газового)

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

  • От 130 до 450 мм — 0,5 мм.
  • 500 мм — 0,6 мм.
  • Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

  • До 450ºС — 0,6 мм.
  • Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

  • До 450 мм — 0,5 мм.
  • Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице 2 представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Таблица 2

Параметры мощности теплогенератора, кВтРазмеры диаметра внутреннего и внешнего сечения  трубы, мм
менее 3,5120/180
3,5 — 5,2140/200
5,2 — 7,0150/220
Свыше 7,0200/260

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

  • Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала.
  • Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика.

  • Фланцевым. Данный способ позволяет собрать конструкцию, не имеющей препятствий для выхода дыма, но с плохо закрытыми стыками, куда может просачиваться влага и повреждать теплоизоляционный слой.
  • Байонетным. Детали соединяются между собой перемещением по оси и поворотом, а иногда и боковым смещением, одного элемента относительно другого.

Cхема с внутренним устройством

Элементы системы дымоотвода на схеме:

  • Отопительный прибор с вертикальным патрубком для подключения дымоотвода в верхней части топки.
  • Узел подключения дымохода от котла, в состав которого входит тройник ревизии 90º, заглушка — лючёк ревизии, заглушка с конденсатоотводом и тройник подключения 90º.
  • Монотруба — участок дымоотводного канала без термоизоляции. Она размещается в непосредственной близости с котлом. Необходимость в таком участке объясняется максимальным температурным воздействием на эту зону конструкции, поэтому здесь существует необходимость эффективного отвода тепла. В свою очередь, горячий начальный участок дымоотвода станет дополнительным источником тепловой энергии в помещении. При ином подходе в сборке конструкции, высокий уровень температур может привести к спеканию утеплителя в сэндвиче, что увеличит пожароопасность в доме.
  • Допоборудование: бак, сетка-каменка или конвектор. Тепловую энергию начального участка без термоизоляции можно использовать для установки на нём бака горячей воды или сетки-каменки. Также с пользой использовать высокую температуру газообразных продуктов сгорания можно, если заменить монотрубу на конвектор, оснащённый каналами и дополнительными теплообменными рёбрами. Использование конвектора позволит обеспечить более быстрый прогрев помещения.
  • Заслонка (шибер) — поворотное или поступательно перемещающееся устройство, предназначенное для регулирования тяги. Происходит это за счёт изменения площади сечения канала для отвода дымовых газов.

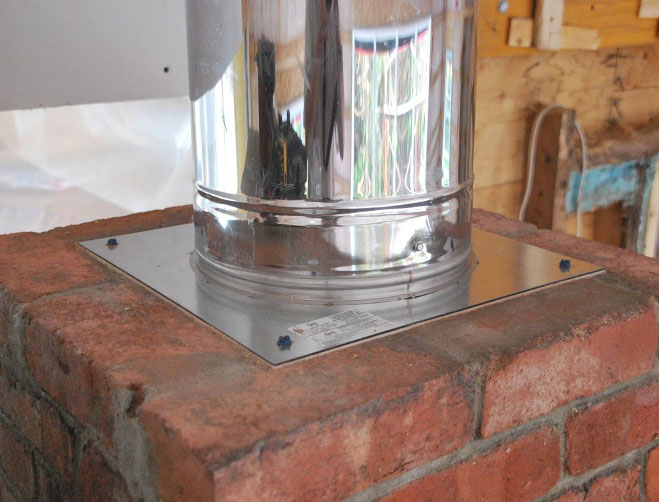

  • Переходник с моно на сэндвич — специальная конструкция круглого сечения, применяется для стыковки не утеплённого участка и трубой типа сэндвич;
  • Герметизация всех соединений хомутами. Хомуты ставятся и затягиваются на каждом соединительном узле дымового канала.

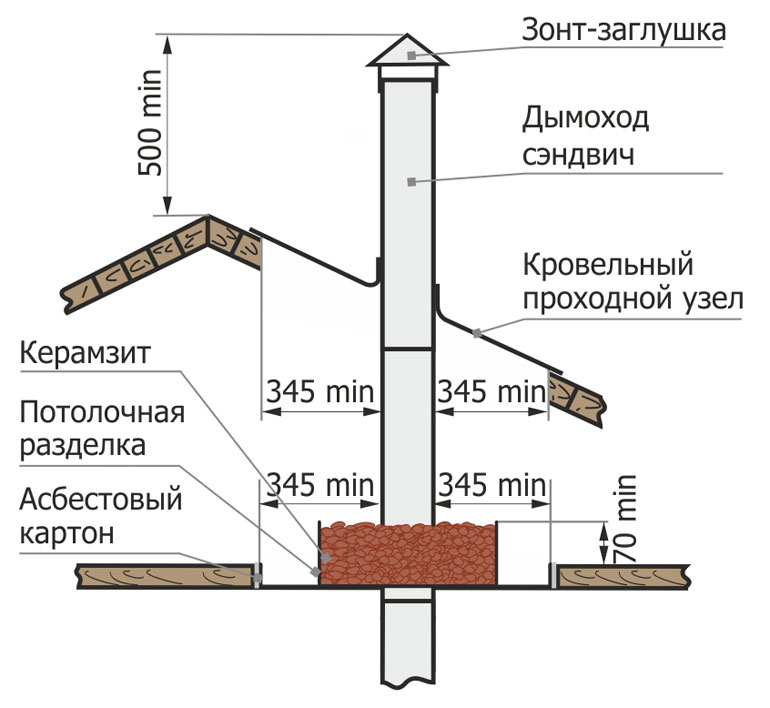

  • Потолочно-проходной узел — элемент системы, обеспечивающий пожаробезопасность в местах прохода сквозь перекрытия.
  • Узел герметичного прохода через кровлю. Применяется готовый проходной узел — мастер-флеш. Он устанавливается в месте примыкания трубы к кровельному покрытию для защиты от протечек.
  • Оголовок — завершающий элемент дымового канала. Предохраняет систему от попадания атмосферных осадков и украшает конструкцию.

Схема с наружным устройством

Что будет если сделать некачественно?

Некачественная сборка и монтаж сэндвич дымохода может привести к возникновению плохой или обратной тяги, когда газообразные продукты сгорания не улетучиваются в атмосферу, а концентрируются в помещении. Самыми распространёнными причинами изменения направления тяги являются:

  • Не грамотно выполненный расчёт параметров трубы в зависимости от мощности котла.
  • Слишком сложная конфигурация дымоотводного канала с большим количеством узких участков и поворотов.
  • Низкое расположение оголовка по отношению к коньку или близстоящим высоким зданиям.

Монтаж по внутренней схеме

При проектировании канала для отвода дыма внутри помещения, желательно разместить отопительный прибор таким образом, чтобы дымоход располагался вблизи стены и не отнимал часть полезной площади. Сам монтаж — это просто кропотливая работа, сложным может показаться только устройство прохода через кровлю.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

  • Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения.
  • Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Подготовка

Подготовительный этап включает в себя проведение расчётов по предполагаемой конфигурации дымоотвода, разработку схемы — чертежа, разметку мест крепления. Это позволит подсчитать необходимое количество модулей, соединительных деталей, разработать план дальнейших работ.

Расходники и инструменты

Кроме стандартных элементов, входящих в комплект сэндвич дымохода для самостоятельного проведения монтажа понадобятся следующие расходные материалы и инструменты:

  • Хомуты.
  • Настенные кронштейны.
  • Крепежи.
  • Огнеупорный герметик.
  • Ножницы и лобзик по металлу.
  • Перфоратор.
  • Бокорезы.
  • Строительный фен.
  • Шпатель.
  • Мастерок.
  • Измерительные инструменты: рулетка, угольник.
  • Строительный уровень и отвес.
  • Маркер.

Чем крепить?

Детали конструкции необходимо закреплять специальными хомутами, для стягивания которых используются гайки. Готовый дымоход, если он располагается вдоль стены, нужно закрепить к ней кронштейнами с шагом 1,5 — 2,0 метра. На верхнем элементе следует установить растяжку.

Высота дымохода (общая+на крыше)

При расчёте высоты конструкции следует соблюдать следующие правила:

  • Высота канала от патрубка отопительного агрегата до завершающего элемента — оголовка должна быть не менее 5 м.
  • Часть трубы, находящаяся на крыше, должна возвышаться над коньком не менее, чем на 0,5 м и кровлей соседних строений не более, чем на 1,5 м. Если возникает необходимость удлинить этот участок дымоотводного канала, то следует для дополнительной фиксации установить растяжку.

Подключение тройника к отопительному прибору + герметизация + крепление к стене

Отопительное устройство с горизонтальным выходным патрубком с тыльной стороны с монотрубой соединяется с помощью тройника(моно), оснащённого снизу заглушкой с конденсатосборником. Перед его установкой внутреннюю поверхность центрального выхода следует покрыть слоем жаростойкого герметика.

Далее тройник следует плотно надеть на печной патрубок, задвинуть до упора и закрепить в зоне соединения с патрубком хомутом с кронштейном. При этом важно с помощью строительного уровня проверить вертикальность оси тройника, только после этой процедуры можно крепить его к стене кронштейном с помощью анкеров или дюбель — пробок.

Установка монотрубы

Для монтажа прямого участка монотрубы необходимо вначале наметить на стене место крепления кронштейна, таким образом, чтобы разметка совпадала с местом стыка модуля и тройника и высверлить отверстия под крепежные элементы. Затем на верхний патрубок тройника нужно надеть хомут, но не затягивать до конца, а зафиксировать его с помощью кронштейна к стене.

Дальнейшие монтажные работы будут вестись способом «по конденсату» — вставкой нижнего конца монотрубы в тройник. Для герметизации места стыка используется жаростойкий герметик. Он наносится узким шпателем и распределяется в поясе соединения ровным слоем.

Затем труба продвигается в патрубке тройника до упора. Монтаж данного участка монотрубы заканчивается затягиванием хомута. Следующий блок с заслонкой устанавливается по той же схеме: на уже установленную трубу надевается хомут, промазывается герметиком её свободный конец, куда вставляется верхняя деталь, и хомут затягивается. За заслонкой желательно смонтировать ещё один участок монотрубы, длиной 50 см, чтобы обеспечить максимальную теплоотдачу от газохода.

Сэндвич + монтаж ППУ

Сэндвич модули монтируются в таком же порядке: нанесение герметика, стыковка деталей и затяжка хомутом. В перекрытии, в том месте, где его будет пересекать канал, нужно высверлить проём и продолжить сборку конструкции, проверяя вертикальность с помощью отвеса. Потолочно — проходной узел заводского изготовления состоит из коробчатого корпуса, изготовленного из оцинкованной стали, снизу закрытый пластиной из нержавейки.

В середине корпуса имеется сквозное отверстие, соответствующее внешнему диаметру сэндвич трубы. ППУ одевается сверху на уже установленный модуль и опускается в проём перекрытия. Дно ППУ должно расположиться заподлицо с поверхностью потолка, сверху короб нужно заполнить огнестойким утеплителем — базальтовой ватой, керамзитом или вермикулитом и сразу же закрыть крышкой.

Снова монотруба (если помещение 2 этажа жилое)

Если здание двухэтажное и комнаты второго уровня являются жилыми, то чтобы не терять полезную тепловую энергию, часть конструкции, проходящую через них, следует собрать из секций монотрубы. Для этого вначале монтируется переходник с сэндвич модуля на одноконтурную трубу. Затем в обычном порядке проводится сборка дымохода из секций монотруб до чердачного перекрытия с креплением хомутами между собой и кронштейнами к стене.

Снова сэндвич + ППУ

Перед чердачным перекрытием устанавливается переходник, теперь уже с моно — секции на сэндвич трубу, и далее сборка канала до оголовка уже будет вестись из сэндвич изделий в уже рассмотренном порядке. В месте прохода через чердачное перекрытие также вырезается проём и монтируется ППУ с заполнением теплоизоляционным материалом.

Устройство отверстия в крыше

Отверстие в крыше нужно рассчитать так, чтобы оно не затрагивало элементы деревянной стропильной конструкции и находилось от них на расстоянии не менее 13 см. Форма отверстия может быть прямоугольной — для кровельного покрытия, уложенного на сплошную или часто расположенную обрешётку или овальной — на скатной кровле. Изготовить проём можно с помощью электрического лобзика, разметив предварительно его границы.

Установка мастер — флеша

После того как дымоход будет выведен сквозь кровельное покрытие наружу, место прохода необходимо герметизировать посредством установки специального проходного узла мастер—флеш. Он состоит из эластичного основания (фланца) с гибкими алюминиевыми полосами по периметру, обеспечивающими максимально возможное прилегание к кровельному материалу. С ним соединена верхняя часть — гофрированная манжета в форме усечённого конуса, изготовленная из силикона или резины ЭПДМ. Манжета в рабочем положении плотно примыкает к трубе, препятствую проникновению атмосферной влаги и пыли.

Перед установкой верх конусовидной манжеты необходимо надрезать так, чтобы сечение полученного отверстия было бы меньше внешнего диаметра сэндвич секции примерно на 20%. Далее уплотнитель надевается на трубу и продвигается вниз до кровельного покрытия, к которому фиксируется основанием на силиконовый клей.

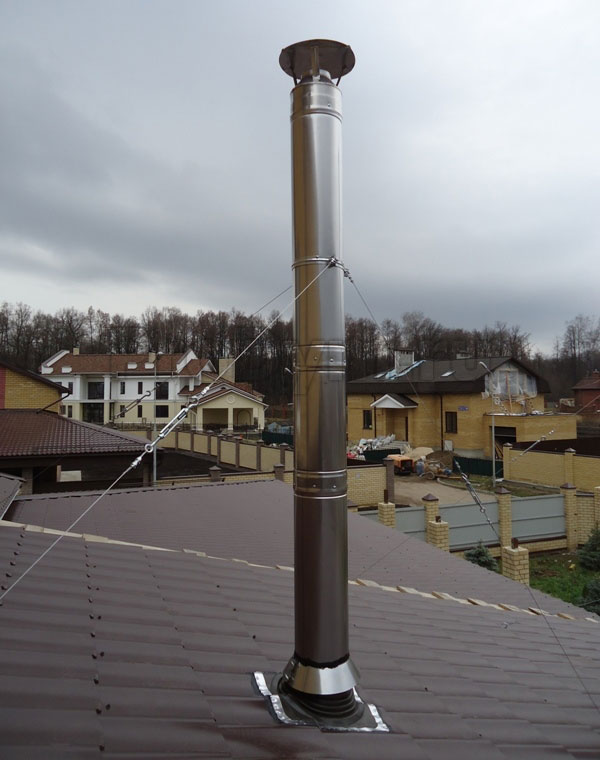

На скатных крышах требуется дополнительное крепление саморезами и фиксация клёпками. Заканчивается монтаж мастерфлеш обработкой верхнего среза конуса и нижнего края основания герметиком, и фиксацией верхней кромки металлическим хомутом.

Установка оголовка

Оголовок является финишным элементом конструкции, он плотно надевается на выведенную до нужного уровня трубу и крепиться к ней тремя — четырьмя саморезами по металлу.

Видео:

1. Проход через кровлю из мягкой черепицы

2. Монтаж через обычную черепицу

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Частые ошибки

Ошибки при выборе материала и сборке дымохода могут привести к ряду проблем во время его эксплуатации.

Проблемы с тягой

Нарушение тяги может возникнуть из-за:

  • Недостаточной высоты канала или его неправильного расположения.
  • Слишком узкого или широкого прохода для вывода газа.
  • Отклонения трубы от вертикали.
  • Расположения оголовка ниже выходного участка вентиляционной вытяжки.

Возгорание строения

Пожар может во

выбор, соединение, установка своими руками

Практически для любого здания, независимо от его предназначения, требуется дымоход, тем более, если в помещении установлена печь или даже обычный камин. Система дыоотведения должна обязательно отвечать положенным нормам и монтироваться, согласно принятых строительных правил и рекомендаций. Главные критерии, которым должна отвечать и сэндвич труба для вашего дымохода – это обеспечение надежной, безопасной и эффективной работы по выводу газов и прочих вредных веществ, имеющих свойство образовываться во время горения.

Сэндвич дымоход

Если перед вами только встал вопрос выбора конструкции, вы еще не знаете всех нюансов и особенностей, предлагаем изначально обратить ваше внимание на такую конструкцию, как сэндвич трубы. Подобные системы оптимальны сразу по нескольким основным причинам. К примеру, установка конструкции из сборных систем, таких как сэндвич, не требует сложных технологических сооружений, вы справитесь даже в одиночку. Кроме того, подобные дымоходы по своим свойствам и характеристикам обслуживания зарекомендовали себя, как достаточно прочные и износостойкие дымоходы.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

Базальтовая теплоизоляционная скорлупа

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

  • Базальтовая вата.
  • Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

Сэндвич труба

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Что касается утеплителя, то здесь все банально просто, им «обертывается» внутренняя труба, поверх чего после вставляется металлический кожух из оцинковки.
Учитывайте тот факт, что дымоход труба сэндвич должна обязательно быть оборудована специальным зонтиком, которым предотвращает засорение системы и попадание влаги.

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

Технические характеристики сэндвич трубы для дымохода

Такой дымоход, как сэндвич подразумевает различие не только по размерам, но и по весу, а также диаметру. Поэтому производя расчет в обязательном порядке нужно ориентироваться на подобные показания. По техническим характеристикам, все подобные дымоходы подразделяются на такие подвиды:

  • Одностенные.
  • Двухконтурные.
  • Одноконтурные.
  • Гофрированные.
  • Гибкие.

Также не забывайте, что по техническим нормам и свойствам, наиболее оптимально собирать конструкции из отрезков метровой длины. Кстати, в последнее время, заводы такими размерами только и оперируют.

Комплектующие для сэндвич дымоходов

Комплектующие для сэндвич дымоходов

У каждого из видов есть свои преимущества, а главное особенности монтажа, но об этом узнаете в другой статье посвященной монтажу сэндвич дымохода. Здесь же приведем примеры общих параметров. Среди главных особенностей такой конструкции дымохода сэндвич, выделяют удивительные параметры работы и износостойкости. При благоприятных условиях, система может прослужить порядка 20 лет, естественно, с оговоркой, что вся конструкция изначально была собрана правильно.

Также не забывайте, что правила монтажа сэндвич элементов напрямую касаются диаметра сэндвич трубы. Не забывайте обращаться к инструкции и рекомендации к вашему котлу либо печи, потому что большинство производителей на сегодня требуют к своей продукции определенные правила взаимодействия. К примеру, ни в коем случае, не устанавливайте в котел с патрубком 100 мм, трубу больших размеров, даже если используется переходник специальный. Котел может попросту не справится с таким напором тяги, либо наоборот не станет разгораться из-за завихрений. В общем, очень много всевозможных нюансов, которые следует придерживаться каждому домовладельцу.

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур.
Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

  • Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
  • Компактность.
  • Легкость монтажа.
  • Эстетичность.
  • Пожаробезопасность.
  • Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
  • Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

  • Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
  • Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.

Рекомендации по выбору

Подбирая элементы конструкции, многие упускают из вида сочетание диаметра труб и сечение патрубков источника отопления. Принято считать, что сечение рабочей зоны канала не должно быть меньше выходящего патрубка. Кроме того, не забывайте учитывать требования, которые возлагаются на сэндвич для дымохода, а именно нормы СНиПов. Согласно им, сечение «привязано» к мощности котла, печи. Итак:

  1. до 3,5 КВ. – не менее 195 кв. см.
  2. до 5,2 КВ. – не менее 290 кв. см.
  3. до 7 КВ. – не менее 380 кв. см.

Кроме того, обращайте внимание на толщину утеплителя. Значение в пределах:

  • 250 градусов равны 30 мм.
  • 400 градусов не менее 50 мм.
  • Свыше 800 градусов не менее 100 мм. Сюда относятся твердотопливные котлы.

Кстати, уточняйте не только саму толщину, но и диапазон тех температур, при которых подобный утеплитель разрешается эксплуатировать. Для примера, температуру в 850 градусов, способны выдержать далеко не все базальтовые утеплители.

Не стоит пренебрегать правильным выбором маркировки самой стали. Для наглядного примера нужно обратить внимание на свойства, простая оцинковка скорей подходят для маломощных газовых котлов. Твердотопливные, а также напольные газовые, должны иметь дымоход из стали по маркировке не меньшей АИС 439 с прибавкой в сплав титана. В некоторых случаях требуется использование стали маркировки АИС 316И или АИС 321.

Не забывайте и тот факт, что чем выше температура газов, тем сильней воздействует конденсат на внутренние стенки. Учитывайте особенности внутренних швов, чтобы не было попадания конденсата внутрь трубы, в утеплитель. Конструкции сэндвичей, используемые для мощных угольных, дровяных печей должны обладать толстыми стенками и утеплителем слоем не менее 100 мм. Особенно это правило нужно учитывать при внутри домовой проводке канала.

Особенности монтажа

Схема сэндвич дымохода

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил. Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

  • К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
  • Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
  • Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Сэндвич-дымоход своими руками

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 - 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Схема монтажа сэндвич-дымохода

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

  • «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
  • «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Способы установки сэндвич-дымохода

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

  • На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
  • На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

Как пройти перекрытие

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме "установка сэндвич-дымохода":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Сэндвич труба для дымохода - выбор и монтаж своими руками

И снова здравствуйте!

С развитием технологий в далекое прошлое уходят многие материалы. Не избежала этой участи и старая добрая печная дымовая труба из кирпича.

Сегодня ей на смену пришел новый, более технологичный материал – сэндвич труба для дымохода. Что она собой представляет и чем обосновывается ее неумолимо растущая популярность, я и объясню в этой статье.

Что такое сэндвич-дымоход

Название вполне говорящее: это трехслойная конструкция. Ее основные элементы:

  1. Труба внутреннего контура, чаще всего из нержавейки.
  2. Труба внешнего контура большего диаметра из нержавеющей, как вариант, оцинкованной стали или листового металла с порошковым защитным покрытием.
  3. Промежуточный слой теплоизоляции.

Зачем нужны многослойные сэндвич-трубы для печей

Условия эксплуатации печных труб вполне можно назвать экстремальными:

  • Предельно высокие температуры.
  • Воздействие открытого пламени.
  • Температурные колебания.
  • Скапливание продуктов горения, требующих систематического удаления.

Однако именно перепады температур оказывают наибольшее разрушающее действие, т.к. в результате этого процесса образуется конденсат. Смешиваясь с продуктами горения, обычная вода превращается в реактивную смесь угольной, азотной и серной кислот, провоцирующей эрозию материала дымовой трубы.

Чтобы минимизировать температурные колебания, вызванные воздействием внешней среды, дымоход следует утеплять. И именно многослойные конструкции справляются с этой задачей наилучшим образом.

Конструктивные особенности сэндвич-дымоходов

Такие модульные конструкции предназначены для раструбного соединения. Строение каждого модуля предполагает наличие двух обязательных элементов:

  1. Небольшое расширение (раструб) с одной стороны.
  2. Слегка зауженный, иногда гофрированный край с другой стороны. Гофра выполняет функцию клина, отвечающего за более плотное прилегание стыкуемых элементов.

Особое значение отводится типу соединительного шва на внутреннем и внешнем контурах сэндвич-дымохода. Он может быть сварными или фальцевым. Первый обладает наилучшими прочностными характеристиками, поэтому для внутренней части (плаща) лучше выбирать именно его. На наружный кожух оказывается меньшая нагрузка, а значит, на нем вполне можно сэкономить, отдав предпочтение фальцевому шву.

Срок службы сэндвич-дымоходов

Гарантия производителей колеблется в интервале 10-15 лет. Однако, согласно отзывам реальных пользователей, такие дымоходы могут прослужить 25 лет, а могут прогореть уже на 3-5 год эксплуатации. Почему?

Потому что на фактический срок службы влияет множество факторов:

  1. Соответствие типа стали температурным условиям эксплуатации.
  2. Качество труб, наличие или отсутствие фабричного брака.
  3. Соблюдение рекомендаций по уходу за изделиями, систематическая чистка и визуальный осмотр дымовой трубы на предмет возможных повреждений.

Любое нарушение не только сокращает срок службы, но и грозит возникновением более серьезных проблем – отравлением угарным газом или даже пожаром.

Преимущества и недостатки сэндвич-труб для дымоходов

Предлагаю максимально корректно и всесторонне оценить достоинства и недостатки сэндвич-дымоходов, причем не с точки зрения производителя, ориентированного прежде всего на получение прибыли, а с точки зрения рядового потребителя и реальных отзывов, размещенных на специализированных строительных сайтах.

Начнем, пожалуй, с преимуществ:

  1. Легкость. Возведение сэндвич-дымохода не требует обустройства отдельного фундаментного основания под него, опорную функцию может выполнять сам котел или закрепленная на стене стальная площадка, а само сооружение не оказывает существенной нагрузки на стены и перекрытия.
  2. Простота и оперативность монтажа. Со сборкой модульной конструкции без проблем справится и новичок, специального оборудования не потребуется.
  3. Различные фитинговые и специальные крепежные элементы позволяют собрать дымоход практически любой конфигурации.
  4. Комплектация утеплителем минимизирует теплопотери, снижает риск получения ожогов, а также сводит на нет главную беду всех дымоходов: образование конденсата и, как следствие, коррозии.
  5. Благодаря абсолютно гладкой поверхности внутри не только скапливается меньше сажных отложений, но и облегчается чистка конструкции.
  6. Круглое сечение признано специалистами наилучшей формой: оно улучшает аэродинамические показатели воздушного потока и тягу.
  7. Внешняя эстетическая привлекательность металла позволяет не прятать дымовую трубу за дополнительным декоративным коробом.

Недостатков у сэндвич-конструкций меньше, но они есть:

  1. Относительно высокая стоимость. Но это справедливо, если сравнивать с обычными одноконтурными стальными дымоходами. Что касается кирпичных или керамических аналогов, сендвичные конструкции все же выходят дешевле, особенно в сравнении с затратами на монтаж.
  2. Непродолжительный срок службы. Как ни крути, кирпичные и керамические дымоходы служат намного дольше. Однако на их ремонт или реконструкцию потребуется немало сил и финансов, в то время как заменить или отремонтировать сэндвич-дымоход гораздо проще.
  3. Модульная сборка увеличивает риск возникновения разгерметизации, которая грозит плачевными последствиями.

Можно ли изготовить сэндвич-трубы для дымохода своими руками

Изготовить многослойную сендвичную конструкцию вполне можно и своими руками, главное соблюсти ряд требований, предъявляемых ГОСТом к подобного рода материалам:

  1. Для внутреннего кожуха выбирается исключительно кислото- и жаростойкая нержавеющая листовая сталь, соответствующая температурным условиям эксплуатации, определяемым типом топлива, на котором работает теплогенератор.
  2. Для наружного кожуха можно выбирать сталь с пониженными прочностными характеристиками. Многие останавливают свой выбор на оцинковке, однако следует помнить, что она при нагревании выделяет в атмосферу не совсем безвредные для здоровья человека вещества.
  3. В качестве промежуточного слоя используются только негорючие теплоизоляционные материалы. Удобнее всего работать с рулонными минеральными утеплителями.

Предлагаю прописать алгоритм сборки сэндвич-конструкции:

  1. Из жаростойкой стали формируют трубную заготовку, тщательно формируют шов. Этот этап, пожалуй, самый ответственный, т.к. полученное соединение должно быть абсолютно герметичным. Если есть хоть малейшее сомнение, лучше купить заводскую одноконтурную стальную трубу и остальные работы выполнять уже с ней.
  2. Поверх подготовленного внутреннего контура (плаща) плотно и ровно наматывается минеральный утеплитель и фиксируется металлической проволокой или специальными термостойкими хомутами.
  3. Получившуюся заготовку достаточно туго оборачивают листовой сталью, выбранной в качестве материала для внешнего кожуха, фиксируют шов.

Безусловно, добиться заводского качества не получится, но если самостоятельное изготовление многослойной конструкции – единственно приемлемый для вас вариант, то такой технологией вполне можно воспользоваться.

Как выбирать сэндвич-трубы для дымохода

Выбор подходящей модели – задача хлопотливая, требующая учета сразу нескольких аспектов:

  • Марка используемой стали.
  • Тип утеплителя.
  • Такие габариты, как толщина стенки внутреннего плаща и слоя утеплителя, диаметры внутреннего и наружного кожухов, высота (длина) модульных секций, радиус изгиба поворотных элементов.

Немаловажное влияние на безаварийность работы дымового канала оказывает качество швов дымоходной трубы. Для твердотопливного котла приоритет следует отдавать изделиям, спаянным лазером. Катаный (фальцевый) шов допускается использовать только в комплексе с газовым теплогенератором.

Материал и толщина стенки рабочей внутренней трубы сэндвича

В качестве материала используются только нержавеющие типы стали, в том числе оцинковка. Последняя чаще всего применяется в качестве внешней трубы, но в случае подключения к газовому котлу она может выступать и в роли внутреннего контура. Однако следует учитывать, что в составе оцинкованного металла присутствует небезопасный цинк, поэтому многие специалисты выступают против применения каналов из оцинковки даже в банях.

Специальные легированные (улучшенные) марки стали способны выдерживать высокие термические нагрузки, воздействие кислотного конденсата.

Определяясь с маркой стали и ее толщиной, первое, на что следует обратить внимание, это тип материала, а точнее, его качественный (ингредиентный) состав, определяющий прочностные и кислотостойкие характеристики трубы. Выбрав более толстую, но не соответствующую условиям эксплуатации сталь, вы нисколько не повысите срок службы своего дымоотводного канала.

Марка сталиОсобенности составаКислотостойкостьВнутренний/внешний контур
AISI 409Хром (12%)Низкая-/+
AISI 430Хром (17%)Низкая-/+
AISI 321Хром (18%), никель (10%), титан (1%)Средняя+/+
AISI 316Хром (17%), никель (12%), молибден (2%)Высокая+/+
AISI 304Хром (18%), никель (8%)Средняя+/+
AISI 309/310Хром (24%), никель (20%)Высокая+/+
AISI 201Хром (15%), никель (1%)Низкая-/+
AISI 444Хром (18%), титан (1%), молибден (2%)Высокая+/+

Толщина стенок внутреннего рабочего контура может варьироваться от 0,5 до 1,5 мм, но выбирая между сталью AISI 321 1 мм и сталью AISI 316 0,5 мм, предпочтение лучше отдать последней.

Не меньшую значимость в определении толщины стали имеет и тип котла, для которого она подбирается:

  • 0,5-1 мм – для газовых и жидкотопливных агрегатов.
  • 0,8-1,2 мм – для твердотопливных (угольных и древесных) теплогенераторов.
  • 0,8-1 мм – для банных печей.
  • 1-1,5 мм – для газопоршневых, газотурбинных и пиролизных приборов.

Таблица рабочих температур для дымоходов из сэндвич-труб разных марок стали

Выбор типа стали обуславливается температурой дымовых газов и уровнем кислотности конденсата. Они зависят от типа топлива:

  1. Самую низкую температуру газов выдают газовые и дизельные теплогенераторы.
  2. Наиболее высокую температуру имеют газы, выделяющиеся в результате горения угля, чуть меньше – древесины.
  3. Наибольшей кислотностью обладает конденсат, появляющийся при работе жидкотопливных (дизельных) агрегатов и твердотопливных приборов, работающих в режиме тления.

В таблице приведены данные только по тем видам стали, что разрешены к использованию в качестве внутреннего кожуха:

ПоказателиМарка стали
AISI 321AISI 316AISI 304AISI 309/310AISI 444
ЖаростойкостьВыше среднегоСредняяСредняяВысокаяСредняя
Максимальный температурный режим600…700 °С450 °C450 °C1000 °C400 °C
Тип топливаГаз+++++
Дизельные++
Уголь+
Древесина++

Виды и толщина теплоизоляции сэндвич-труб для дымоходов

Высокая температура дымовых газов – одно из условий хорошей естественной тяги и фактор, способствующий сокращению объема конденсата. В связи с этим именно на утеплитель возлагается задача по поддержанию оптимальных температурных условий внутри дымового контура.

Однако выбор теплоизоляционного материала должен обязательно учитывать те экстремальные условия, в которых ему приходится работать – чрезвычайно высокие температуры и температурные перепады. Последнее особенно актуально для участков дымового канала, вынесенных на улицу.

В качестве утеплителя применяют вермикулит, каолиновую, базальтовую, стекловолоконную или керамическую вату. Толщина промежуточного теплоизолирующего слоя зависит от степени нагрева дымовых газов и местоположения дымохода (в помещении или на улице):

  • Для газовых и жидкотопливных котлов – 25-50 мм.
  • Для установок, работающих на дровах, – 50-75 мм.
  • Для угольных и пиролизных теплогенераторов – 75-100 мм.

При выносе трубы на улицу смело добавляйте еще минимум 25 мм.

На заметку! Для бань оптимальным материалом считается базальтовая вата, которая нейтрально относится к условиям повышенной влажности. Стекловолоконные утеплители используются только для газовых установок с температурой дымовых газов до 350 °C.

Диаметр дымовой трубы сэндвича

Существует множество методик расчета диаметра дымоходного канала, при котором будет соблюден оптимальный баланс между аэродинамическими показателями тяги и скоростью остывания дымовых газов. Эти специальные расчеты, как правило, очень сложны, поэтому в частном строительстве чаще всего диаметр внутреннего канала определяется исходя из мощности теплогенератора:

Рабочая мощность теплогенератораМинимальное значение внутреннего диаметра
до 3,5 кВт115–158 мм
3,5–5,2 кВт158–189 мм
5,2–7,2 кВт180–220 мм
7,2–10,5 кВт220–226 мм
10,5–14 кВт226–263 мм
от 14 кВт263–300 мм

Важно учесть, что:

  1. Этот способ расчета наиболее справедлив для прямолинейных дымоходов высотой 5-5,5 м.
  2. В таблице приведены минимальные значения диаметров, в рамках указанного диапазона лучше отдавать предпочтение большему размеру.
  3. Первое, от чего следует отталкиваться, – это размер дымового патрубка тепловой установки. Меньше его диаметр трубы дымохода никак не может быть.

Количество и вид модулей сэндвич-труб для дымоходов

Количество секций, их вид определяется высотой и конфигурацией дымохода. Прямолинейные модули имеют, как правило, длину в 0,3, 0,5, 1 м. Помимо прямолинейных труб выпускаются следующие фитинговые элементы:

  1. Переходники с дымоотводящего патрубка теплогенератора на сэндвич (старт-сэндвич).
  2. Крестовины и тройники с разными уклонами (45°, 90°) для параллельного подключения к дымоходному контуру другого теплогенератора или конденсаторосборника.
  3. Отводы (колена) для изменения траектории дымовой магистрали на горизонтальную, наклонную и снова на вертикальную или для обхода какого-то конструктивного элемента здания с углами поворота в 45° или 90°.
  4. Конденсаторосборники с лейками.
  5. Секции с ревизионным окошком или шиберной заслонкой (дроссель-клапаном), заглушки.
  6. Опорные или консольные площадки.
  7. Потолочные и стеновые проходные моно- , термоузлы.
  8. Разгрузочные моно- и термокрепления с опорной площадкой.
  9. Хомуты, хомуты с растяжками, стеновые крепления, кронштейны (в том числе опорные и телескопические).
  10. Кровельные проходные элементы – крызы (опорные площадки с проходным отверстием), фартуки-окапники (розетты), мастер-флеши.
  11. Модули для оформления оголовка дымохода – дождевые грибки, зонты, дефлекторы, искрогасители, волперы.

Сколько стоят сэндвич-трубы для дымоходов

Ценообразующие факторы на сэндвич-дымоходы:

  1. Марка и толщина стали. Чем большими показателями жаро- и кислотостойкости она обладает, тем дороже изделия из нее.
  2. Вид теплоизоляционного материала. Дороже всего обойдутся конструкции с вермикулитовым утеплителем.
  3. Тип соединительного шва. Самый дешевый – фальцевый.

Цена сэндвич-дымохода отражает его прочностные характеристики, а от них зависит уверенность в безопасности вашей семьи. Поэтому в столь важном вопросе не стоит доверяться непроверенным производителям с несертифицированной продукцией.

Советы по расположению сэндвич-дымохода

Перед монтажом следует тщательно продумать схему расположения дымохода. Практикуется 2 способа размещения сэндвич-дымоходов:

  • Внутри дома с выводом трубы наружу через кровлю.

Такая схема позволяет повысить энергоэффективность дома за счет дополнительного источника отопления, защитить конструкцию от негативного атмосферного воздействия, снизить объем конденсата, естественным образом улучшить тяговую силу. Однако размещение дымоходной трубы в здании повышает риск выброса в помещение угарного газа и возникновения пожара. Кроме того, повышенного внимания будут требовать работы по теплоизоляции проходных участков через межкомнатные и кровельные перекрытия, а также герметизации места вывода трубы на крышу.

  • Вывод дымоходной трубы на улицу сразу же после подключения к теплогенератору.

Здесь все плюсы предыдущей схемы сводятся на нет, но зато повышается безопасность использования дымохода и упрощается технология вывода трубы через стену.

На заметку! Сэндвич-дымоходы некоторых теплогенераторов, например работающих в режиме тления, согласно требованиям СНиП запрещены к размещению внутри домовладения.

Разрабатывая схему дымохода, следует придерживаться следующих правил:

  1. Высота не менее 5 метров.
  2. Не больше 3 изгибов.
  3. Общая длина горизонтальных участков – не более 1 метра.
  4. Запрещен вывод дымовой трубы в вентиляцию, как и подключение вентиляционных магистралей к дымоходу.
  5. Равное отдаление сэндвича от деревянных элементов стропильной системы.
  6. Минимальное возвышение над кровлей из горючих материалов – 1,2 м, обязательная установка сетчатого искрогасителя.
  7. Минимальное возвышение над плоской крышей – 0,5 м.
  8. При двускатной кровле уровень возвышения зависит от места вывода трубы:
  • При удалении от конька крыши на расстоянии до 1,5 м – на 0,5 м выше конькового элемента.
  • При удалении от конька крыши на расстоянии в 1,5–3 м – по уровню конька.
  • При удалении от конька крыши на расстоянии более 3 метров – на уровне линии, проведенной от конькового элемента под углом в 10° к горизонту.
  1. При наличии примыкающей вплотную более высокой постройки труба выводится выше последней.
  2. Обязательное наличие как минимум 1-го ревизионного отсека.

Важно! Проход дымовой сэндвич-трубы через жилые помещения запрещен.

Монтаж дымохода из труб сэндвич своими руками

Ключевые моменты монтажных работ по установке сэндвич-дымохода я изложу ниже. Более подробную инструкцию вы можете посмотреть в приложенном видео.

Необходимые инструменты и материалы для монтажа сэндвич-дымохода

Подготавливаются все комплектующие (модули) согласно разработанной ранее схеме. Кроме того, понадобится:

  • Болгарка для прорези отверстий в перекрытии, кровле или стене.
  • Дрель для фиксации крепежных элементов к опорной конструкции.
  • Отвес.
  • Термостойкий герметик.
  • Теплоизоляционный материал для дополнительной изоляции потолочно-проходных узлов.

Порядок сборки сэндвич-дымохода

Сборка сэндвич-дымохода начинается всегда снизу, т.е. от дымоходного патрубка котла, и условно делится на несколько этапов:

  1. Выполнение перехода с дымоходного патрубка теплогенератора на сэндвич.
  2. Установка отрезка от теплогенератора до первого проходного узла (потолочного перекрытия или стены).
  3. Монтаж и теплоизоляция проходного узла.
  4. Установка отрезка в чердачном помещении и оформление прохода трубы через кровлю (для дымоходов, расположенных в доме).
  5. Сборка уличного контура (по стене или над крышей), фиксация и оформление оголовка.

Подготовительные работы перед установкой сэндвич-дымохода

Перед началом собственно сборки сэндвич-дымохода, проводится ряд подготовительных работ:

  1. Выполняется точная разметка дымоходного контура.
  2. Пробиваются монтажные отверстия в местах прохода сэндвич-трубы в стенах, перекрытиях, крыше.
  3. Выполняется усиление конструктивных элементов здания, в которых пробиты отверстия под трубу.
  4. Устанавливаются опорные элементы – основа для всей сэндвич-конструкции.

Соединяем элементы сэндвич-конструкции

Один из главных вопросов, с которым стоит определиться до начала сборки, – это каким образом будут соединяться сэндвич-модули. Существует несколько вариантов:

  1. По дыму, когда каждая последующая секция надевается на предыдущую. В этом случае формируются оптимальные условия для тяги, а дымовые газы абсолютно беспрепятственно проходят по трубе. Но в случае некачественной герметизации внутреннего контура образующийся конденсат имеет все шансы затечь в слой утеплителя, что ухудшает его теплоизоляционные характеристики.
  2. По конденсату, когда каждый последующий модуль вставляется в раструб предыдущего. Здесь, наоборот, создаются все условия для свободного и беспроблемного стекания конденсата. Установленная в раструб внутренняя труба предотвращает попадание влаги в слой теплоизоляции даже при недостаточной герметизации, а вот дым при малейшей щелочке окажется в помещении.

Специалисты дают следующие рекомендации:

  1. Когда дымоход размещается внутри помещения, лучше его собирать «по дыму», ведь риск образования конденсата сводится к минимуму.
  2. Если дымоходная труба проходит по улице, делайте сборку по «конденсату».
  3. Горизонтальные и наклонные участки для улучшения тяги лучше собирать по «дыму», вертикальные – «по конденсату».

Раструб каждой детали следует тщательно промазывать огнестойким герметиком, но при этом необходимо избегать выступа остатков герметика внутрь дымоходной трубы. Дополнительно место стыка фиксируется специальным хомутом.

К вертикальной опорной конструкции сэндвич-дымоходы крепятся кронштейнами каждые 2 метра, к наклонным или горизонтальным – каждый 1 метр. На крыше труба фиксируется с помощью специального хомута с растяжками.

На заметку! Часто можно встретить совет сначала собрать часть конструкции на полу, а потом уже подсоединять к основному контуру. Не стоит этого делать, т.к. при переносе или подсоединении этого блока возможно смещение и разгерметизация собранных модулей.

Подключение сэндвич-дымохода к теплогенератору

Подсоединение сэндвич-дымохода к котлу – крайне важная стадия. Ошибки могут привести к прогоранию трубы и пожару, поэтому на следует придерживаться правил:

  1. Когда дымоотводящий патрубок котла расположен сбоку, дымоход опирается на теплогенератор.
  2. Если патрубок выведен в сторону, под дымоход устанавливается опорный кронштейн с площадкой и выводится секция с конденсаторосборником со сливным краном. Сама же труба укладывается с небольшим наклоном в сторону конденсаторосборника (достаточно 3°).
  3. Первый участок трубы, отходящий от патрубка, должен быть однослойным (без утеплителя).
  4. Здесь же монтируется секция с шиберной заслонкой для регулировки тяги.
  5. Устанавливаемый затем сэндвич обязательно оборудуется специальной заглушкой для теплоизоляционного слоя.

Монтаж сэндвич-дымохода через перекрытия и крышу

Монтажное отверстие в месте прохода дымовой трубы через перекрытия и крышу должно быть на 20 см больше радиуса самого дымохода. Установка потолочно-проходного узла (ППУ):

  1. Определяется точное место прохода дымовой трубы.
  2. Она дополнительно фиксируется.
  3. Свободное пространство между перекрытием и трубой заполняется теплоизолирующими негорючими материалами, например минеритом, керамзитом или базальтовым картоном.
  4. Боковая часть проходного блока зашивается стальным листом.

В месте вывода сэндвич-дымохода на кровлю устанавливается крыза с основанием, повторяющим угол уклона крыши, или полимерный, обязательно термостойкий, мастер-флэш. Последний более удобен и обеспечивает большую герметичность. Поверх крызы монтируется окапник. Установка каждого элемента сопровождается тщательной герметизацией.

Важно! Запрещено выполнять стыковку сэндвич-труб в потолочных, кровельных и стеновых проходных участках. Места их соединений должны быть удалены от ППУ минимум на 25-30 см.

Монтаж сэндвич-дымохода через стену

Технически проходной узел через стену выполняется так же, как и в предыдущем случае, однако существуют важные отличительные особенности:

  1. В связи с более высокой температурой дымовых газов в нижней части дымохода диаметр проходного монтажного отверстия увеличивается еще на 30 см.
  2. Для заполнения свободного пространства проходного узла может использоваться базальтовая или стеклянная вата.
  3. Конденсаторосборник выводится на улицу и устанавливается на расстоянии не менее 30–50 см от фасада.

Важно! Запрещено выполнять стыковку сэндвич-труб в потолочных, кровельных и стеновых проходных участках. Места их соединений должны быть удалены от ППУ минимум на 25-30 см.

Как соединить кирпичный дымоход с сэндвич-трубой

Для тех, кто хочет частично заменить кирпичную печную трубу сэндвичем, производители разработали специальный модуль – прямоугольный переходник с патрубком под сэндвич. После его установки все работы выполняются в соответствии с вышеописанной технологией. Этот вариант наиболее удобен, т.к. позволяет добиться максимально плотного прилегания и герметичности.

Как ухаживать за сэндвич-дымоходом

Правила обслуживания и ухода за сэндвич-дымоходами полностью соответствуют требованиям, предъявляемым к аналогичным конструкциям из других материалов:

  • Систематическая проверка состояния дымоходной трубы на предмет целостности, чистоты и достаточности просвета для свободного прохождения дымовых газов.

Для оценки последнего может использоваться небольшое зеркальце, которое нужно будет завести в трубу через ревизионный люк. Не стоит забывать и о проверке оголовка, где птицы часто обустраивают свои гнезда.

  • Периодическая очистка труб от сажи перед началом отопительного сезона. Во время него – при необходимости.

Для чистки применяют специальные щетки-ершики. Для профилактики и снижения интенсивности образования сажных отложений используют специальные препараты, сжигаемые в топке теплогенератора.

Важно! Выжигать сажу огнем запрещено, это не только негативно сказывается на сроке службы дымохода, но и может стать причиной пожара.

Отзывы о сэндвич-дымоходах

Проанализировав отзывы реальных пользователей на тематических форумах, я пришла к выводу, что в целом отзывы о сэндвич-трубах для дымоходов положительны. Негативные реакции вызывают только случаи с неправильно подобранным типом стали, некачественной теплоизоляцией или ошибки, допущенные монтажниками. Среди плюсов пользователи выделяют простоту установки сэндвич-труб, их привлекательный внешний вид.

Заключение

Отмечу, что при всей легкости монтажа сэндвич-труб доверять установку дымохода все же стоит исключительно профессионалам. У вас другое мнение? Поделитесь им в комментариях.

И не забывайте подписываться! Удачи вам и до новых встреч!

Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

  • Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
  • Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.сэндвич
  • Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
  • Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
  • Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
  • Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
  • Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
  • Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

  • Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
  • Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
  • Заделать старый проем в кровле.
  • Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
  • Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

переход

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

проходы

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

  • Сборка конструкции осуществляется снизу вверх.
  • Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
  • На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
  • Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
  • Для закрепления высокой конструкции использую натяжные тросы.

крепление тросами

Общие правила монтажа перехода:

  • Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
  • Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
  • Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
  • Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

вырез

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Подключите газовый гриль к источнику пропана в доме

Тодд Фратцель, без категории

Заявление об отказе от ответственности: Вам действительно следует проконсультироваться с сертифицированным газовым установщиком для этого типа проекта. Обязательно ознакомьтесь со всеми местными строительными нормами, прежде чем начинать проект подобного рода.

Подключение газового гриля к источнику пропана в доме

Подключение газового гриля на пропане к источнику пропана в доме - отличный способ приготовить ужин в любое время без остановки газа.Это может быть довольно простой проект по благоустройству дома, если у вас есть доступная газовая линия рядом с грилем.

В моем случае, когда мы строили дом, я попросил водопроводчиков проложить газопровод снаружи прямо под палубой. Они вывели газовую линию наружу и оставили ее с запорным вентилем, чтобы я мог подсоединить ее к своему грилю.

Прежде всего, я хочу предупредить вас, чтобы вы не возились с газопроводами, если вы не на 100% уверены, что делаете. Кроме того, вам следует проконсультироваться с представителями местного кодекса перед тем, как начинать подобный проект.В этом посте я только покажу вам, как запустить гибкую газовую линию с запорным клапаном на гриле.

Шаг 1 - Снимите регулятор гриля

Первым шагом является снятие старого регулятора и линии подачи с вашего пропанового гриля. К шлангу, идущему от баллона с пропаном на моем гриле, прикреплен регулятор, а затем он соединяется с нижней частью гриля, как вы можете видеть на этой фотографии. Я полностью сниму регулятор, потому что прикрепляю решетку к системе подачи пропана в доме, на которой уже есть регулятор, снижающий давление.

Как видите, я полностью снял регулятор гриля и оставлю его на тот случай, если мне понадобится отнести гриль в какое-нибудь место и подключить его к переносному баллону с пропаном. Внимательно посмотрите на фитинг, используемый для крепления шланга регулятора к решетке, потому что вам понадобится такой же фитинг на вашей новой газовой линии.

Шаг 2 - Подключение гибкой газовой линии к грилю

Я пошел к местному поставщику пропана и попросил их изготовить мне резиновый газопровод длиной 12 футов. Они снабжали меня с фитингами мне нужно прикрепить газовую линию к грилю и запорным клапаном ниже палубы.У меня нет опыта работы с газовыми линиями, поэтому я решил, что они сделают газовую линию. Как вы можете видеть на следующей фотографии, я прикрепил новую газовую магистраль к тому же месту, к которому старая была подключена на гриле.

Шаг 3 - Подключение газовой линии газа запорный клапан

Далее я просверлил отверстие в палубе, подается в газовую линию вниз ниже палубы и обеспечил его обрамления скобами. Я побежал новую газовую линию все пути назад к существующему газового отсечного клапана. Я соединил фитинги и убедился, что все они плотно прилегают.

Наконец-то включил газ, проверил штуцеры на герметичность мыльным раствором. Гриль для барбекю работает отлично, и теперь нам не нужно беспокоиться о том, что у вас закончится бензин прямо в середине, или приготовить ужин, или устроить вечеринку.

Теги: Товары для дома, Блог о ремонте дома, Газовый гриль на пропане

.

Как согнуть медную трубу с помощью сантехнических инструментов и без них

Вам не всегда нужны сантехнические инструменты для гибки медных труб

Несмотря на то, что сейчас доступен широкий ассортимент сантехнических труб и медных трубок, все еще есть много людей, которые предпочитают долговечность традиционной медной трубы. Медные трубы можно купить в рулонах для использования за стенами, но вы можете смонтировать трубы на поверхности стены, и в этом случае вам понадобится красивая, аккуратная работа, и вам нужно будет согнуть трубы. .

Существует несколько способов сгибания медных труб со специальными сантехническими инструментами и без них. Это несколько методов, которым я научился во время обучения сантехнику в Лимузене, Франция (см. Статью ниже).

Полезные сантехнические инструменты для гибки медных труб

  • Паяльная лампа
  • Тиски
  • Сухой песок и воронка
  • Пружины гибки труб
  • Трубогибы
  • Труборез
  • Ведро холодной воды
  • Квадрат (не показан), используется для проверки правильности угла поворота трубы

Защитное оборудование

Всегда имейте под рукой защитные перчатки и защитные очки

Что произойдет, если вы неправильно согнете трубы?

Если вы не будете поддерживать медные трубы во время изгиба, они сморщиваются и складываются.Это не только выглядит некрасиво, но, что более важно, вода не сможет свободно проходить.

Все описанные ниже методы гибки труб предполагают поддержку трубы тем или иным способом во время ее сгибания.

Паяльные лампы

При использовании некоторых методов гибки труб вам необходимо нагреть трубы, и вы делаете это с помощью водопроводной горелки.

На рисунке показана небольшая горелка с бутаном с переносным баллоном идеально подходит для пайки труб, и с ее помощью можно почти согнуть трубы, но может быть сложно нагреть трубку до температуры.

Если у вас много работы с трубами, вы можете приобрести кислородно-ацетиленовую горелку , которая позволит вам нагреть трубы до докрасна, после чего они будут гнуться, как масло.

Как использовать трубогибы

Трубогибы, подобные этому, предназначены только для труб одного размера. Если вам нужно согнуть много труб разного размера, вам нужно будет приобрести набор для гибки труб. Это имеет смысл только в том случае, если у вас много работы.

Преимущества

  • Точный
  • Легко
  • Не нужно нагревать трубы

Недостатки

  • Для каждого размера трубы требуется другой гибочный станок или
  • Набор нужен
  • Это может быть дорого

Пружины изгиба трубы

При использовании этого метода нагрейте трубу до докрасна по всей длине изгиба.Затем труба как можно быстрее вставляется в пружину, а затем вы изгибаете трубу, которая будет поддерживаться пружиной.

Примечание: Всегда используйте защитные перчатки и затем охладите трубу в ведре с холодной водой.

Преимущества

  • Может быть дешевле трубогиба
  • Удобство хранения и транспортировки

Недостатки

  • Для каждого размера трубы требуется другой гибочный станок

Песок для поддержки медных труб

Да, вы можете гнуть трубы с помощью песка.Песок должен быть мелким и абсолютно сухим. Закрепите один конец трубы винтом из газеты, а затем заполните трубу песком.

Сильно постучите по трубе, чтобы песок стал плотным. Воздух или влага в трубе могут привести к складыванию и сжатию трубы. Когда больше нельзя добавлять песок, закройте другой конец трубы бумагой, нагрейте трубу до докрасна по всей длине изгиба и согните вручную.

Примечание: Всегда используйте защитные перчатки и затем охладите трубу в ведре с холодной водой.

Преимущества

Недостатки

Гибка труб с помощью тисков

Для сгибания труб можно использовать только руки и тиски. Нагрейте трубу до докрасна по всей длине изгиба, быстро вставьте в тиски и закройте тиски, пока они не коснутся трубы. Потяните трубу вверх за оба конца, чтобы получить правильный угол, прежде чем она остынет. Тиски поддерживают трубы по бокам во избежание обрушения.

Примечание: Всегда используйте защитные перчатки и затем охладите трубу в ведре с холодной водой.

Преимущества

  • Бесплатно
  • Легко
  • Нужны только тиски

Недостатки

  • Вам нужно быть быстрым и опытным, поскольку это довольно сложно.

Что мне теперь делать?

К сожалению, Франция была не совсем готова к англичанке-сантехнику, и поэтому я вместе с мужем принялась за ремонт красивой французской фермы и амбара, чтобы создать Les Trois Chenes, четырехкомнатную кровать и завтрак и трехкомнатный отдых. коттедж, аренда на время отпуска или gite , в Videix, Limousin, SW France.Сейчас мы перешли к покупке пары прекрасных старых французских руин, которые станут отличным домом для нашей семьи и, если все пойдет по плану, двух или трех отличных коттеджей.

.
Как соединить трубу сэндвич: как сделать правильно, пошаговая инструкция по изготовлению, сборке и монтажу

Отправить ответ

avatar
  Подписаться
Уведомление о
