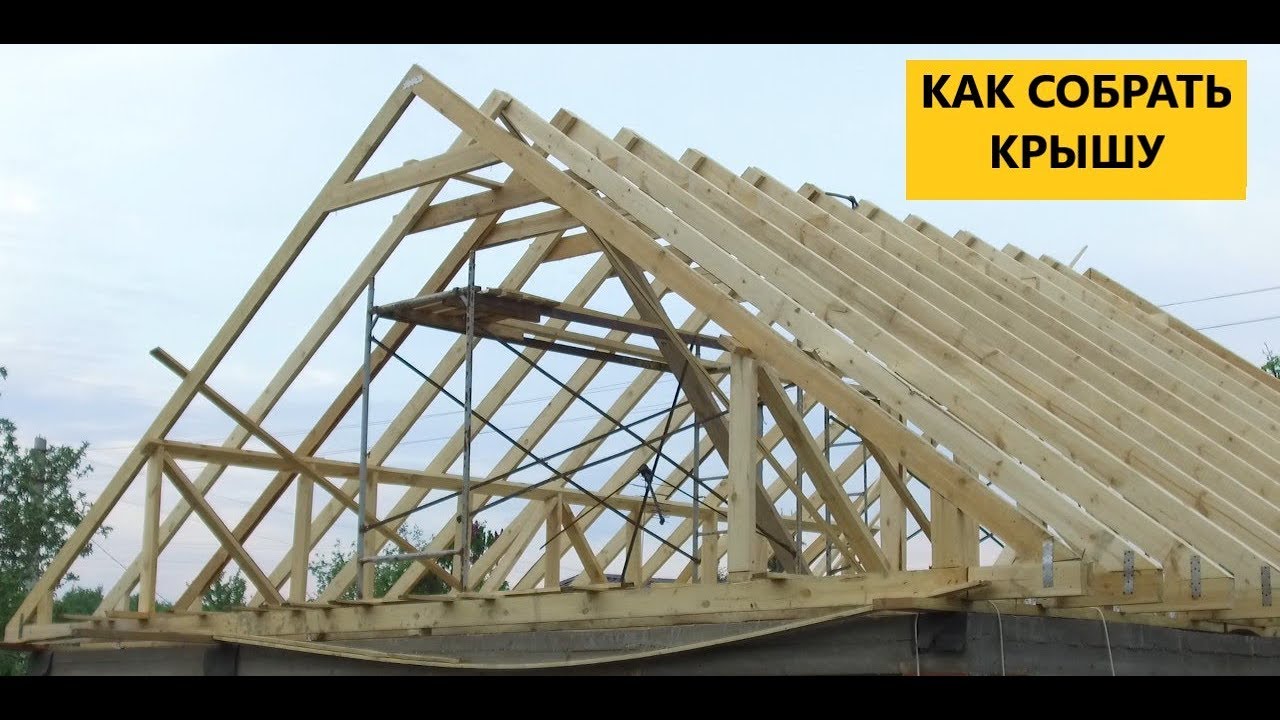

Как собрать крышу стропильную систему двухскатной крыши: устройство, монтаж своими руками, схема, чертеж

alexxlab Разное Комментариев нет

Содержание

устройство, монтаж своими руками, схема, чертеж

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

  • Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
  • Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
  • Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
  • Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
  • Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
  • Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
  • Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
  • Лежни — опоры для стоек и фиксации подкосов.
  • Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.



Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла


В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки


Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Монтаж стропильной системы двухскатной крыши своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

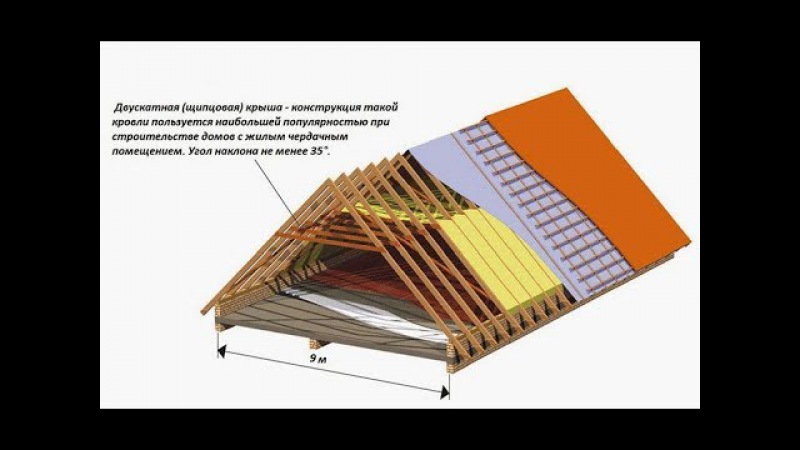

Двускатная крыша – популярная конструкция в частном строительстве: она надежно защищает дом от осадков и ветра, выдерживает снеговую нагрузку и не требует лишних затрат.

Двускатная крыша применяется для жилых домов, хозяйственных построек, бань, гаражей, беседок. Еще ее используют как элемент сложной комбинированной крыши.

Первое, на что стоит обратить внимание при строительстве двухскатной крыши, угол наклона. Он варьируется в пределах от 5 до 90°. Распространенный вариант — крыша с углом наклона 35-45°. Такой вариант более экономичный в плане расхода строительных материалов и равномерного распределения нагрузки по периметру здания.

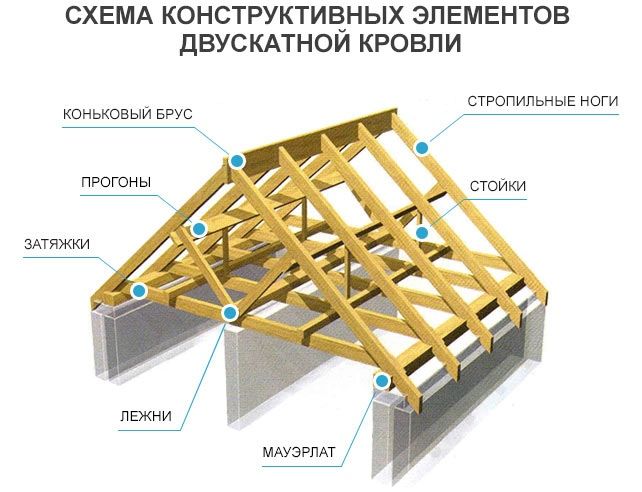

«Скелет» двускатной стропильной системы

  1. Мауэрлат – опорный брус. Два бруса укладывают параллельно на верхнюю часть стен строения. Он передает нагрузку от крыши на стены дома. На мауэрлат опираются стропильные ноги. Для обустройства мауэрлата выбирайте брус сечением 100х100 мм или 150х150 мм, предпочтительно лиственницы, сосны, дуба.
  2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются на месте конька, образуя стропильную систему. Стропила формируют контур крыши. Шаг установки в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм хвойных пород.
  3. Стойки – опора для поддержания стропильной системы. Их устанавливают вертикально в области конька, т.е. по середине. При ширине крыши более 8 метров устанавливают в промежутке между коньком и карнизом. Стойки выполняют из бруса 100х100мм или 150х150 мм.
  4. Прогоны
    – горизонтально уложенный брус, благодаря которому стропильная система становится жесткой. Прогоны опираются на стойки, идут параллельно мауэрлату. Их количество и размер зависят от нагрузки на систему. Коньковый прогон монтируется в месте примыкания одного стропила к другому. В дальнейшем на него устанавливают конек крыши.  Материал – брус 100х100 мм или 150х150 мм.
  5. Затяжка – брус, уложенный перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног. Затяжка не позволяет конструкции расходиться в стороны и придает жесткость. Сечение бруса как у мауэрлата.
  6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают подкосы и стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
  7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать большие нагрузки. Установка подкоса под углом в 45° снижает риск деформации от ветровой и снеговой нагрузки. Подкосы устанавливают на затяжку или лежень. Его выполняют из доски 50х150 мм или 100х150 мм.
  8. Обрешетка крыши – система из досок, бруска или фанеры, на которую укладывают кровельное покрытие. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия. Назначение обрешетки —распределение нагрузки на стропильную систему. Обязательно добавьте в схему данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Установка мауэрлата

Перед укладкой мауэрлата край стены защищают слоем гидроизоляции.

Монтаж предусматривает 2 способа крепления мауэрлата: строго по центру несущей стены и со смещением в одну из сторон. Но не ближе 5 см до наружного края стены.

По длинной стороне здания устанавливают шпильки для крепления с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Затем укладывают мауэрлат на анкерные болты.

Если длина бруса для мауэрлата недостаточна, делают наращивание методом врубки вполдерева. Запиливают брусья под углом в 90°.  Дополнительный крепеж — анкерные болты. Нельзя использовать саморезы, нагели или гвозди – они ненадежны.

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень – брус такого же сечения. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия. Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

Установка стропил

На лежень с шагом 1,5-2 метра устанавливают опоры из бруса — стойки. Их выравнивают с помощью уровня и отвеса. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.

На стойки укладывают коньковый брус (прогон). Его закрепляют на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

Прежде, чем собирать стропильные ноги, нанесите разметку. Используйте для этих целей шаблоны. Собранные по шаблону стропильные пары будут одинаковыми. Для изготовления шаблона возьмите две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

Стропильные фермы удобны тем, что их собирают на земле в готовую конструкцию и переместить на крышу.

Это сократит время установки. Но модель тяжелая. Потребуется специальная подъемная техника.

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

Поскольку прорези на мауэрлате ослабят его, сделайте запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию, используйте шаблон.

Между закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар и обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Для защиты стен и фундамента дома от осадков желательно, чтобы кровля заканчивалась как можно дальше от стен. Для этого возьмите длинные стропильные ноги. Но длины 6 метров для этого не хватает. Заказывать нестандарт — дорого. Поэтому стропила доращивают, а доски, которыми это делают называются «кобылки».

После установки стропильной системы надежно закрепите все конструктивные элементы.

При ширине крыши более 8 метров установите подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

Такая крыша надежна при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

Фронтоны и обрешетка

Боковые части крыши, фронтоны, изготавливают в виде готовых щитов из досок и целиком устанавливают наверху. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон можно построить своими руками. Как правило, его снабжают окнами. Если предусмотрена двускатная крыша, фронтоны дома делают треугольной формы. Важно аккуратно запилить их под требуемым углом. Обычно фронтоны зашиваются после монтажа кровли, но это можно сделать раньше.

Обрешетка предназначена для удобного перемещения по крыше в процессе работы и для крепления кровельного материала. До установки обрешетки готовую крышу покрывают гидроизоляцией с припусками, заходящими за края стен. Затем монтируют брус. Крепить обрешетку нужно только после того, как известен окончательный вид кровельного покрытия:

  • под профнастил шаг обрешеточного бруса составит 440 мм;
  • металлочерепица укрепляется на обрешетку с шагом в 350 мм;
  • мягкая кровля нуждается в сплошном фанерном покрытии.

Важно отметить места для прохода дымовой трубы – обрешетка не должна соприкасаться с кирпичной или металлической поверхностью. Расстояние до горячего агрегата не менее 15 см.

Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

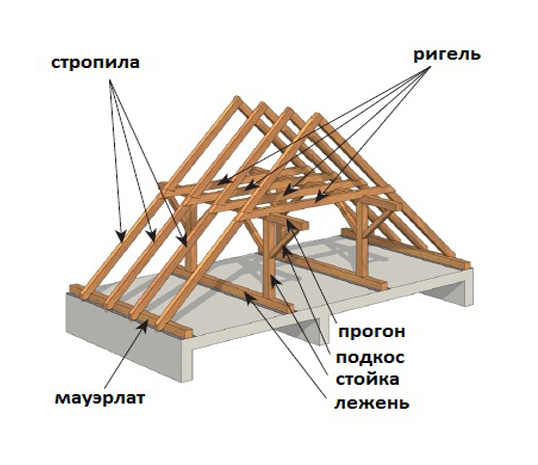

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое.

В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.



Пример монтажа стропильной системы двускатной крыши

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

  1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
  2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
  3. Из предыдущих двух параметров можно узнать длину стропил.
  4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

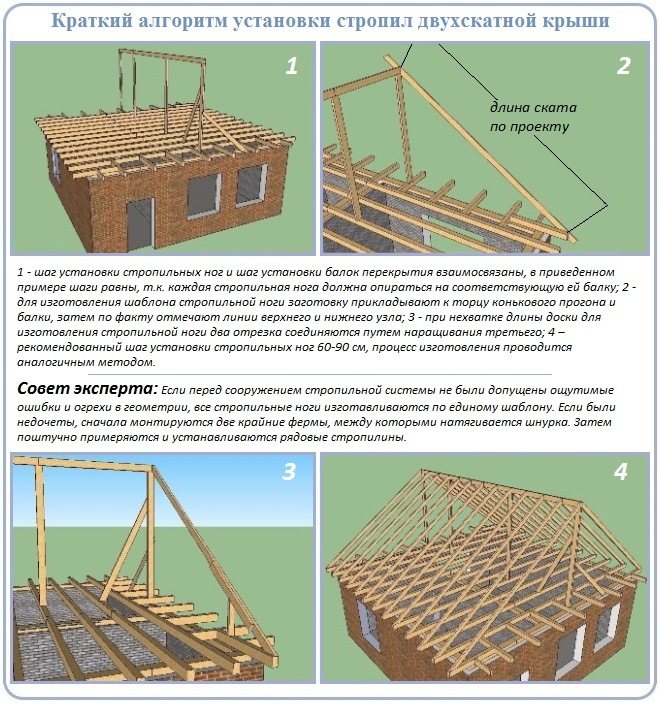

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

Устройство стропильной системы двухскатной крыши своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

  • мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

  • стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
  • лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
  • затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

  • стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
  • подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
  • обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

  • конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
  • свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
  • кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

  1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
  2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Крепление стропил двухскатной крыши — способы как правильно сделатьСтройкод

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

  • Лежни;
  • Ноги стропильные;
  • Стойки;
  • Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

  • У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
  • Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

  • Методом врезки;
  • Гвоздями;
  • Анкерными болтами;
  • Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Если скаты у кровли длиннее 4,5 м, то чтобы система была устойчивой и более надёжной, нужно в вертикальном положении установить стойки. Один их конец подопрёт стропильную ногу, 2 упрётся прямо в балку, расположенную на перекрытии.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Когда будете собирать конструкцию, делайте так, чтобы угол между стойкой с подкосами был не больше 45 градусов. Брусы из дерева нужно обрезать наискосок, чтобы ферма строительная наклонялась под углом в 40 градусов.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

  1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
  2. Количество дождей, их сила и продолжительность.
  3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

  • создают опорную плоскость для кровли, образуют каркас;
  • формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
  • обеспечивают необходимую жесткость и прочность;
  • связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

  1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
  2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
  3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
  4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
  5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
  6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
  7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
  8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

  1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
  2. Доступность, распространенность материала.
  3. Древесина легко обрабатывается, режется, соединяется.
  4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
  5. Прочность, надежность конструкции.

Существуют и недостатки:

  1. Древесина подвержена гниению, появлению плесени или грибка.
  2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
  3. Набухая, древесина изменяет линейные размеры.
  4. Древесина огнеопасна.
  5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

  • с висячими стропилами;
  • наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

  • гнилых участков;
  • следов жизнедеятельности насекомых;
  • трещин;
  • количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
  • влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу.После вы освоили простую двускатную крышу, вы можете перейти к более сложные крыши.

Теория каркаса односкатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если будете это делать. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете строителем кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации.После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плашмя. верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем будет передан наверх для установки на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу — это другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил. достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т. д. Всегда используйте красивый ровный брус для коньковой доски, это сделает установку стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасада, чтобы он не мешал потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок потолка так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую, по крайней мере, трех плотников установить коньковую доску, два в центре и один для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

  • Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.
  • тянуть вверх по стропилам на одну отметку от торца фронтона и передайте его до человек в центре. Держите верх стропила рядом с тем местом, где оно будет идти, и Прикрепив заднюю часть рта птицы к внешней стене, прибейте ее вниз к двойной верхней пластине. Не прибивайте стропила к потолку балки пока нет. Перейдите на другую сторону и проделайте то же самое с противостоящие стропила.
  • Как только дно противостоящего к верхней плите прибиты стропила, они будут упираться друг в друга и поддерживаем себя.Оставьте там одного плотника, чтобы уравновесить их, особенно если ветрено.
  • Спуститесь на одно стропило от конца коньковой доски и повторите процесс.
  • Сейчас вставьте коньковую доску между двумя комплектами стропил из снизу и прибейте стропила по правильным отметкам разметки. Это часто гвоздем за восемь пенни в верхней части стропила легче удерживать это на месте, пока не будут вставлены шестнадцать гвоздей за пенни.
  • К Выровнять коньковую доску с балками потолка, нанять одного плотника стабилизируйте гребень в его приблизительном положении.Отмерьте, отрежьте и установите центральную стойку фронтона между верхом фронтона стены и низом коньковой доски.
  • отвес на шпильку фронтона и гвоздь на скобе, чтобы удерживать квадрат конька, взять старайтесь не ставить его там, где в конечном итоге уйдет стропила. После хребта был закреплен, теперь вы можете прикрепить четыре стропила к потолку балки.

    • Вид с торца каркаса двускатной крыши

    Ниже приведено изображение каркаса двускатной крыши с прибитой центральной шпилькой.

  • После того, как первая коньковая доска установлена ​​и закреплена на месте Продолжайте укладывать оставшийся конек до другого конца здания. достигается.
  • С помощью соединительного блока вы можете просто прибейте конец второго гребня к первому и сдвиньте другой конец вверх между двумя общими стропилами установить высоту.
  • Как только вы дойдете до другого конца здания, вам нужно будет обрезать дальний конец гребня, чтобы он соответствовал выступу.
  • После того, как вся коньковая доска будет поднята, можно залить остальные общие стропила.
  • Кому держите коньковую доску ровно, на одну сторону положите два стропила а затем два с противоположной стороны, прибив их к верхней пластине, потолочные балки и конек по ходу.

    • Страницы, относящиеся к каркасу двускатной крыши

    Основы каркаса крыши

    Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий кровли На этой схеме каркаса крыши показано, как строится четырехскатная крыша. Эта крыша имеет горизонтальные рейки под черепицу или металл. CocoDesign999 / Shutterstock.com

    Проезжайте практически по любому району, и вы увидите, что крыши имеют много разных форм. Дома имеют двускатную, шатровую, мансардную, двускатную, плоскую и односкатную крыши.Многие дома сочетают типы крыш на одной крыше. Нередко, например, можно увидеть шатровую крышу с двускатными мансардными окнами.

    Форма крыши — один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

    Крыши бывают разных форм. © HomeTips

    Мансардные крыши и мансардные крыши обеспечивают большую высоту головы для мансардных помещений.Односкатные крыши обычно проще всего соединить с существующей крышей при надстройке.

    Каркас крыши может быть простым или сложным, в зависимости от крыши. Свесы, бедра и мансардные окна значительно усложняют обрамление.

    Каркас крыши с палками и фермами

    Почти все крыши обрамляются одним из двух методов: стандартным «палочным» каркасом или новым «каркасным» каркасом.

    Крыши с решетчатым каркасом используют отдельные стропила, простирающиеся от верха внешних стен до конька.Крыша с решетчатым каркасом строится по одному. © HomeTips

    Фермовые крыши строятся из готовых ферм треугольной формы. Фермы изготавливаются готовыми к установке. © HomeTips

    Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, строятся на палочках. Каркас из прутьев создает треугольник между стропилами и балками потолка.Пучок воротника добавляет силы треугольнику посередине.

    Каркас палки объединяет стропила крыши с балками перекрытия. Dragana Gerasimoski / Shutterstock.com

    Подобно стойкам стен и балкам перекрытий, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости на большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются непосредственно над стойками стены.

    Ферма — это одна смежная двойная балка из балок / потолка. Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из прутьев.

    Поскольку фермы — это тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. И поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.

    Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас. Схема каркаса крыши

    © Дон Вандерворт, HomeTips

    Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по установке каркаса дома

    Позвоните, чтобы получить бесплатную оценку от профессионалов кровли:
    1-866-342-3263

    О Доне Вандерворте

    Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

    Односкатная крыша: стили, терминология и советы

    Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей крыш, терминологии и конструкции конструкции крыши вполне под силу любому плотнику на выходных.

    Существует два основных способа обрамления односкатной крыши.Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и балок потолка — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

    Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

    Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы.Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия. После сборки фермы поднимают и прикрепляют к вершинам стен. Строительство и установка ферм происходит быстрее и проще, чем сборка по частям, но вам понадобится помощь, чтобы поднять ферм на место.

    Что такое односкатная крыша

    Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении.Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для сараев, но теперь он стал более популярным в домах. Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

    Откидная крыша

    Скат односкатной крыши

    Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в строительстве из всех каркасов крыши.Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай. В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

    Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей.Круто скатная крыша спускается в дверной проем ниже, чем чуть менее крутая крыша, и это может

    Двускатная крыша

    Конструкция двускатной крыши

    Двускатная крыша — безусловно, самый распространенный вид односкатной крыши. Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

    Проверьте планы сарая на предмет точного размера и расстояния между брусом, используемым для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру. Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на пике и крепятся фанерными косынками.

    Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

    Крыша соляного ящика

    Конструкция крыши соляного ящика

    Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки. При обрамлении соляной крыши важно соблюдать два простых правила, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45 °, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

    Совет: При обрамлении крыши сарая обязательно устанавливайте каждое стропило непосредственно над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

    Gambrel Roof

    Конструкция крыши Gambrel

    Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю. У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен.Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель можно обрамлять по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

    Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, потому что боковые стенки обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

    Вальмовая крыша

    Конструкция вальмовой крыши

    Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши. Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

    Какая крыша лучше всего подходит для сарая?

    Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша.Вот несколько причин, по которым нам нравятся эти двое.

    Гейбл

    • Обычный тип кровли
    • Имеет дополнительное пространство над потолком для чердака, кладовой или перемычки
    • Легко проливает дождь и снег, особенно на крутых склонах
    • Простая сборка для новичка

    с наклоном

    • Недорого построить
    • Стены, защищенные от влажной погоды свесом крыши
    • Дождь и снег легко соскальзывают, особенно на крутых склонах
    • Большая высота стены дает место для хранения вещей на чердаке или чердаке
    • Хорошее место для солнечных батарей
    • Простая сборка для начинающих

    Сборка основания односкатной крыши

    Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

    Различные типы кровельных материалов или покрытий:

    • Фанера / OSB
    • Минеральное волокно
    • Цемент
    • Древесное волокно
    • Гипсоволокно
    • Гипс
    • Полиизо высокой плотности
    • Перлит
    • Асфальт

    Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

    Какая древесина лучше всего подходит для моей односкатной крыши?

    Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

    • Уклон вашей крыши
    • Снеговая нагрузка, которую может выдержать ваша крыша
    • Ветер, который может повлиять на навес
    • Какая будет отделка крыши
    • Расстояние между стропилами — 12, 16 или 24 дюйма
    • Размер вашей крыши
    • Ваш кровельный бюджет

    Есть разные типы фанеры, которые можно использовать для кровли.

    Ориентированно-стружечная плита (OSB)

    Это наиболее дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе с полуслучайным рисунком и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

    Фанера для наружных работ (CDX)

    Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

    Отличия

    Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

    OSB

    — хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

    OSB

    вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что вам нужно.

    Стропила 2 × 4 и 2 × 6: в чем разница?

    В зависимости от угла наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

    Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2х4, соединенные вместе для прочности.

    Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут справиться с тяжелой нагрузкой, как 2 × 6, но могут дать вам большую гибкость в дизайне вашей крыши.

    Кровельные материалы сарая

    Существуют различные типы кровельных материалов, которые вы можете выбрать, когда готовитесь к завершающей отделке крыши.

    • Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
    • Металл — Металлическая кровля имеет ряд преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
    • Кедровая дрожь — При правильном уходе кедр может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
    • Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
    • Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
    • Доска и планка — Эта кровля и сайдинг используется уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
    • Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, выдерживает экстремально высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

    Какой самый дешевый способ установить крышу для сарая?

    Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что она дешевле черепицы, она также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно устанавливать гвоздями. Для плоских крыш используется метод факельного опускания.

    Как сделать гидроизоляцию односкатной крыши?

    Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

    • Шаг 1: Выберите такую ​​конструкцию крыши, которая позволяет влажной погоде легко падать с нее, например, двускатный или навес.
    • Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
    • Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно сбросить обратно на стену сарая и стечь по наружным стенам.
    • Шаг 4: Немедленно отремонтируйте повреждения крыши.
    • Шаг 5: Добавьте желоба.

    Гидроизоляция односкатной крыши продлит срок ее службы.

    Как продвигается ваш дизайн односкатной крыши?

    При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

    Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельника Today’s Homeowner Radio Show . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

    Как построить сарай с двускатной крышей или домик для игр

    Схемы, планы и инструкции по строительству сарая с двускатной крышей 7 на 12 футов или домика для игр

    Классические линии и простой дизайн делают этот сарай с двускатной крышей самым популярным среди стилей сарая. Дверь, которая идет от карниза к нижней пластине, открывается в прямоугольное внутреннее пространство, которое можно использовать в любом количестве: от хранилища до рабочей или игровой зоны или просто уютного уединения. виды наружных конструкций.Просто нажмите, чтобы заказать на Amazon.

    Конструкция сарая

    Небольшой масштаб этого сарая требует только салазок или бетонных опор для фундамента, хотя заливные опоры придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детского игрового дома.

    Показанный здесь сарай размером 7 на 12 футов, перед ним находится центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш участок недостаточно велик для размещения этих размеров, дизайн можно легко адаптировать к меньшей занимаемой площади, сократив переднюю и заднюю стены и исключив одно из окон.

    Крыша состоит из простых ферм, которые легко построить и сделать устойчивую конструкцию. Кровельные материалы могут состоять из асфальта или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки, и 15-фунтового рубероида или обрешетки соответственно.

    Материалы

    • Обработанные под давлением салазки, опоры из сборного железобетона или бетон для опор
    • Балки пола и обода (2×4)
    • Обработанные под давлением направляющие (2×6)
    • Верхние / нижние плиты и стеновые стойки (2x4s) )
    • Потолочные балки, стропила и опоры ферм (2×4)
    • Фанерные косынки (5/8 дюйма)
    • Обшивка крыши (5/8 дюйма), 15 фунтов.рубероид, битумная черепица и кровельные покрытия или кедровая черепица и рейки
    • Сайдинг из кедрового канала (1x6s)
    • Кедровая облицовка, фасции и торцевые заглушки
    • Окно из кедра (1×3)
    • Оцинкованные гвозди и наружные шурупы
    • Анкерные болты
    • Кронштейны и крепежные детали для металлических каркасов
    • Окна и двери
    Схема конструкции двускатного навеса

    Конструкция навеса

    Полозной фундамент может быть изготовлен из трех балок размером 4 на 6, уложенных на расстоянии 3 фута друг от друга.

    Сборные железобетонные опоры или заливные опоры должны быть установлены с шагом 6 дюймов вдоль передней и задней сторон сарая и на расстоянии 3 фута друг от друга. По длине сарая они установлены с шагом 16 дюймов и отстоят друг от друга на 56 дюймов. Опоры или опоры перекрываются 12-футовыми обработанными давлением 2 x 6s и прикрепляются анкерными болтами.

    1 Чтобы построить каркас пола , сначала разрежьте балки обода и перекрытия с 2 на 4. Обрежьте балки обода длиной 7 футов, а балки пола — длиной 141 дюйм (12 футов минус 3 дюйма).

    Уложите балки пола вдоль балок обода, на 16 дюймов по центру, и прикрепите их гвоздями 16d или скобами для балок.

    Поместите раму на направляющие 2 на 6, обработанные давлением, и отрегулируйте с помощью прокладок, пока рама не выровняется. Также убедитесь, что рама расположена под прямым углом к ​​полозьям, а затем пригвозите их вместе. Завершите пол слоем фанеры толщиной 3/4 дюйма.

    2 Стены построены самостоятельно , а затем возведены.

    Начните с обрезания верхней и нижней пластин и стеновых стоек размером 2 на 4.Вам понадобится 10 королевских шпилек длиной 6 футов, расположенных на расстоянии 16 дюймов по центру.

    Схема каркаса стены сарая

    Когда рама будет собрана, сделайте вырезы для дверных и оконных проемов, добавив необходимые коллекторы, подрезанные шпильки и шпильки домкрата.

    3 Чтобы прикрепить стены, поднимите первую стенку , вбейте 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите с другими тремя секциями стены.

    После проверки по отвесу прикрепите стены по углам.Отметьте места для стропильных ферм на расстоянии 24 дюйма по центру на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину двери.

    4 Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюймов по центру, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, которые соответствуют опоре фермы длиной 21 дюйм. ; элементы удерживаются вместе с помощью 5/8-дюймовой фанерной вставки.

    Ферма, деталь навеса

    5 Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они одинаково выступали спереди и сзади и находились заподлицо со сторонами каркаса стены.Поместите остальные пять ферм на отметки, которые вы предварительно сделали на двойных пластинах, чтобы они совпали с концевыми фермами, а затем прикрепите их.

    6 Если вы выполняете кровлю из битумной черепицы, положите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем накройте ее 15-фунтовой рубероидом, битумной черепицей и коньком. колпачки. Если вы выполняете кровлю из кедровой черепицы, установите обрешетки размером 1 на 4 с интервалом для желаемой экспозиции, а затем, работая снизу вверх, прикрепите черепицу.

    7 Чтобы отделать стены сайдингом из кедрового канала, начните на 3/4 дюйма ниже нижней пластины и установите сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцы фронтона над верхней пластиной. Закончите, установив всю внешнюю обшивку. Боковой уровень сарая

    8 Установите окна и повесьте дверь. Обрезать окна кедром размером 1 на 3.

    О Доне Вандерворте

    Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

    Обрамление двускатной крыши

    Строительство фронтона с концом баржи, распорками прогонов и хомутами


    На рисунке выше показан вид в плане двускатной крыши . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропила снаружи здания. Стропила снаружи образует свес, к которому можно прикрепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

    Элементы крыши

    Обрамление фронтона включает не только балки, общие стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

    Дополнительные бруски в двускатной крыше:

  • Стяжка воротника: Хомуты представляют собой горизонтальные деревянные балки, прикрепленные болтами к стенкам стропил для образования прочной треугольной формы.
  • Прогон: Прогон проходит от одного конца крыши до другого и служит опорой для общих стропил.Его поддерживает —
  • Стойки: Стойки используются для поддержки прогона и передачи этой нагрузки вниз на несущую стену или другой кусок древесины, идущий спереди назад. Они не передают нагрузку на балки потолка.
  • Вешалки: Вешалки представляют собой высокие деревянные балки, обычно размером 220 x 45, которые выступают из каждой стены и сидят на ней. Металлическая обвязка используется для крепления балок потолка к подвесам, чтобы они не провисали под весом потолка, за счет технического уменьшения их пролета.
    • Двускатная крыша шаг за шагом

    Шаг 1: Стеновые плиты и балки

    Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и обрежьте / закрепите балки так, чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

    Шаг 2: Конек

    Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / перекрытия, по одному разу для каждого торца фронтона.Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

    Шаг 3: Общие стропила

    На двускатной крыше используются только обычные стропила. Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество).Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

    Шаг 4: Поднимите стропила

    Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять лестничную ферму, напоследок. Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть коньковую доску между стропилами, они защемят ее и удержат на месте.Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

    Шаг 5: Лестничные фермы

    Есть несколько способов сделать это. Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить башмаки на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем.Переверните его и уложите стропило спиной к спине без птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы образовалась лестничная ферма. Затем их довольно легко поднять и прибить гвоздями за один раз, и я нахожу это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д. На рисунке ниже показано, как выступы расположены так, как будто стропила без птичьего рта. еще не пригвожден.

    Шаг 6: Закрепите фронтальный конец

    Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски .Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что помещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы. Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

    Шаг 7: Хомуты

    Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные.Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поставить по одной на каждом конце и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

    Шаг 8: прогоны и распорки

    Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

    Нажмите здесь, чтобы увидеть накладки на облицовку и потолок

    Есть вопрос или комментарий о строительстве двускатной крыши?

    Руководство по кровельному каркасу — Fine Home Building

    Обрамление крыши может быть одной из самых сложных и запутанных частей при строительстве дома, но тщательное планирование и основные столярные методы — это все, что требуется для создания каркаса даже самых сложных крыш.Чтобы помочь вам в этом процессе, мы собрали некоторые из наших любимых статей и видео из архивов Fine Homebuilding , которые помогут вам каждый раз заполнять учебник, крышу с кодами и жалобами.

    • 1 Как

      Сосредоточьте свои усилия на выкройке стропил, и остальная часть крыши легко встанет на место.

    • 2 Как

      Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

    • 3 Как

      Выполните математические вычисления на калькуляторе, чтобы сосредоточиться на самом важном: на правильной установке стропил.

    • 4 Дизайн

      При строительстве домов с фермами, сделанными для выступов и впадин, тщательное планирование и организация рабочего места являются ключом к эффективной установке.

    • 5 Дизайн

      Как справиться с обрамлением крыши, которое может быть «сложнее, чем должно быть».

    • 6 Как

      Измерьте расстояние от нижнего края стропила для точной разметки.

    • 7 Как

      Советы изготовителя нестандартной конструкции упрощают процесс обучения работе с пиломатериалами.

    • 8

      Вы можете использовать SketchUp, чтобы нарисовать каркас крыши и попрактиковаться в подходе, прежде чем приступить к работе.

    • 9 Как

      Вяжете ли вы новые мансардные окна или добавляете дымоходный сверчок во время обрамления крыши, с помощью этих пошаговых инструкций предоставить домкратам место для приземления — простая задача.

    • 10 Как

      Если слуховые окна собачьей будки или слуховые окна сарая недостаточно нарядны, слуховые окна могут добавить захватывающий дизайн, и их легче защитить от элементов.

    • 11 Как

      Эмпирический метод, который работает.

    • 12 Как

      Вопреки распространенному мнению, хомутные стяжки предназначены не для поддержки стропил или предотвращения расползания стен под тяжестью кровли.

    • 13 Как

      Профессиональный монтажник Ларри Хоун показывает, как вырезать и установить потолочные балки, стропила и обшивку крыши в третьем эпизоде ​​этого сериала видео по обрамлению.

    • 14 Как

      Фермы заводского изготовления экономят время и обеспечивают надежную и стабильную крышу.

    • 15 Как

      Постройте одну крышу поверх другой и не используйте стропила.

    • 16 Как

      Посмотрите, какие решения необходимо принять в отношении углов стропил и глубины потолка, если вы строите пересекающиеся крыши на домах с крыльями разной ширины.

    • 17 Как

      Крыши большинства новых домов в США построены с помощью ферм.

    • 18 Как

      Чтобы избежать провисания конька или искривленных стен, начните с понимания того, как работает типичный каркас крыши

    • 19 Как

      Стропила и отделка из кедра придают этой линии крыши красивый вид.

    • 20 Как

      Три простых метода построения рамок для решения проблем.

    • 21 год Как

      Эта форма крыши может показаться сложной, но в основном это тот же процесс, что и при обрамлении крыши с эркером под 45 градусов.

    • 22 Как

      Сложные переходы в обрамлении, двутавровые балки для стропил и черепица сверху вниз предлагают взглянуть на некоторые нетрадиционные, но эффективные методы.

    • 23 Как

      Графический способ выкладки стропил без использования столов.

    • 24 Как

      В этой серии видеороликов опытный строитель Рик Арнольд показывает нам свой упрощенный метод выкладки и строительства односкатной крыши.

    • 25 Как

      Опытный разработчик Ларри Хон подробно описывает рекомендации по эффективной и точной работе.

    • 26 год Как

      Забивать ногти быстрее и чище, чем вырывать их кошачьей лапой.

    • 27 Как

      Начните с прямых и квадратных стропил — ключ к тому, чтобы эта работа прошла гладко.

    • 28 год Как

      После того, как вы обрамили двускатную крышу, вам понадобятся шаблоны стропильных ног и стропильные столы для изготовления шатра.

    Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

    Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

    ×

    Как связать строительные кровельные системы друг с другом | Руководства по дому

    Строительство пристройки к дому требует соединения двух крыш, независимо от того, является ли новое пространство жилым крылом или навесом для машины. Существует много стилей крыш, но наиболее распространены двускатные крыши, которые скатываются от пика в две стороны; бедра, который спускается к общему карнизу с четырех сторон, и навес или навес, который наклоняется только в одном направлении.Каждый стиль крыши требует немного разных соединений, но есть сходства. Концевые стропила или опоры новой крыши соединяются с элементами каркаса старой кровли с помощью ригеля или гвоздевой доски.

    Плоская крыша к скату

    Соедините плоскую крышу с наклонной или скатной крышей с помощью ригеля. Снимите сайдинг с дома, к которому будет крепиться новая крыша, чтобы обнажить стропила или другой каркас старой крыши. Прибейте доску бухгалтерской книги, обычно 2 на 6 или 2 на 8 дюймов, к старой крыше временно с помощью гвоздей 16d и молотка.Установите уровень с помощью уровня.

    Просверлите отверстия с помощью дрели и сверла 1/2 дюйма через ригель в стропилах или других прочных элементах рамы. Вставьте болты с шнуровкой на 1/2 дюйма с острием и головкой болта с помощью ключа с храповым механизмом через ригель в каркас крыши. Удалите временные гвозди, как только бухгалтерская книга будет закреплена.

    Адаптировать соединение новой крыши к стилю пристройки; некоторые плоские крыши имеют стропила от ригеля до опор в конце крыши, другие имеют большие внешние балки с перпендикулярными поперек них стропилами, у других стены соединяются с домом и поддерживают плоскую крышу.Используйте металлические стропильные вешалки, чтобы соединить дополнительный каркас с доской.

    Наклон к откосу

    Свяжите новую двускатную или шатровую крышу с существующей двускатной или шатровой крышей с помощью стропил типа «долина», которые выполняют ту же функцию, что и ригели. Снимите кровлю со старой крыши в месте соединения, чтобы обнажить существующие стропила. Подкрепите стропила на дополнительной стороне к дополнительным стропилам на другой стороне крыши с помощью горизонтальных досок, прибитых между двумя стропилами.

    Отрежьте два стропила циркулярной пилой до наклона дополнительной крыши и прибейте их к стропилам на старой крыше; они образуют перевернутую букву V с острием наверху дополнительной крыши. Установите стропила или фермы для новой крыши на дополнительные стены или другие опоры с помощью гвоздей. Разместите стропила или фермы на расстоянии 24 дюйма. Удалите старые стропила внутри стропильных ног с помощью сабельной пилы или оставьте их на месте, в зависимости от использования чердачного пространства.

    Установите последнюю ферму или набор стропил для новой крыши на внешнем крае существующей крыши.Измерьте расстояние между этой фермой или стропилом и стропилами ендовы с помощью рулетки и отрежьте короткие стропила, чтобы связать старые и новые стропила вместе; Используйте скоростной угольник, чтобы найти правильные углы и обрезать короткие стропила. Прикрепите коньковую доску на новой крыше, если она есть, к коньковой доске на существующей крыше, если она есть.

    Наконечники

    • Используйте уровень, чтобы установить уровень всех стропил или ферм. Прикрепите концы стропил или ферм к заглушкам стен тремя каркасными гвоздями, по два с одной стороны и один с другой.
      Как собрать крышу стропильную систему двухскатной крыши: устройство, монтаж своими руками, схема, чертеж

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
