Металлическая лестница в дом на второй этаж своими руками: Пошаговая инструкция, особенности установки

Многие жители частных домов предпочитают делать все собственными руками. Это может касаться ремонта или строительства. Например, некоторых интересует вопрос, как сделать самостоятельно металлическую лестницу на второй этаж. Эту сложную процедуру можно значительно упростить, если знать основы расчета и проектирования конструкции.

Для этого можно посмотреть обучающее видео:

После этого следует самостоятельно рассчитать лестницу и сделать проект. Рекомендуется сделать это заранее, чтобы на этапе изготовления не возникало никаких проблем.

С готовым проектом можно приступать к изготовлению лестницы.

Содержание:

• Подготовка инструмента и замеры лестничного проема
• Начальный этап изготовления металлической лестницы
• Окончательный этап сборки каркаса
• Особенности обшивки металлического каркаса деревом
• Установка ступеней и подступенков на каркасе
• Тонкости крепления балясин и поручней
• Лакокрасочные работы

Подготовка инструмента и замеры лестничного

Чтобы процесс установки лестницы шел быстро, необходимо иметь под рукой все необходимые инструменты. Конечно, профессионалы используют самое продвинутое оборудование. Но тем, кто первый раз пытается сделать металлическую лестницу, достаточно иметь при себе следующий набор инструментов:

• сварочный аппарат;
• болгарка;
• несколько строительных уровней разной длины;
• фреза по дереву;
• рубанок и дрель;
• угольник;
• пила с мелким зубом;
• небольшая кувалда;
• комплект струбцин;
• набор отверток и пассатижи;
• набор сверл;
• вороток с набором бит;
• радиусные и пальчиковые фрезы диаметром 8 и 10 мм.

Когда все готово, можно приступать к обзору проема под лестницу. Если изучить все рекомендации, то все работы можно сделать без помощи посторонних людей. Важно избегать ошибок на этапе проектирования, чтобы не столкнуться с непредвиденными проблемами.

Если проем не большой, важно не ошибиться в расчетах. В противном случае лестница просто не влезет в него. Поэтому рекомендуется действовать в следующей последовательности:

1. Если проем расположен рядом со стеной, то можно прямо на ней отложить все необходимые расстояния. Начинать это делать нужно с того места, где лестница будет крепиться к балке.
2. Заранее учесть отметку чистого пола. Если он есть – отлично. В противном случае надо как-то запомнить и зафиксировать эту отметку. Самое простое – установить перемычку и к ней прикрутить саморез. Он будет соответствовать высоте чистого пола. От него же будет высчитываться общая высота лестницы.
3. Учитывать отметку чистого пола нужно и на первом этаже. Если изначально он бетонный, то следует заранее знать, что будет стелиться дальше, и учитывать это.
4. Теперь выполняется замер. От самореза рулетка растягивается до пола первого этажа. Пусть высота будет равна 3,1 метра. При расчете опираемся на то, что у лестницы будет 16 пролетов, поэтому 3,1/16=193,75 мм.
   Это и будет высота ступени. Чтобы выполнить расчет ступеней было проще, рекомендуется прочитать специальную литературу или статьи в интернете.
5. Теперь берется полученное значение и размечается на стене по всей высоте лестницы. Все эти отметки будут указывать на расположение ступеней по высоте. После этого можно приступать к изготовлению лестницы.

Начальный этап изготовления металлической лестницы

После проведения всех необходимых расчетов можно приступать к изготовлению металлического каркаса. Удобнее начинать это делать снизу вверх. Для Г-образной лестницы необходимо учесть установку опорного столба. Он необходим в качестве опоры для внешних косоуров. Без него нижний и верхний марш установить просто не получится. В зависимости от конструктивных особенностей лестницы опорных столбов может быть несколько.

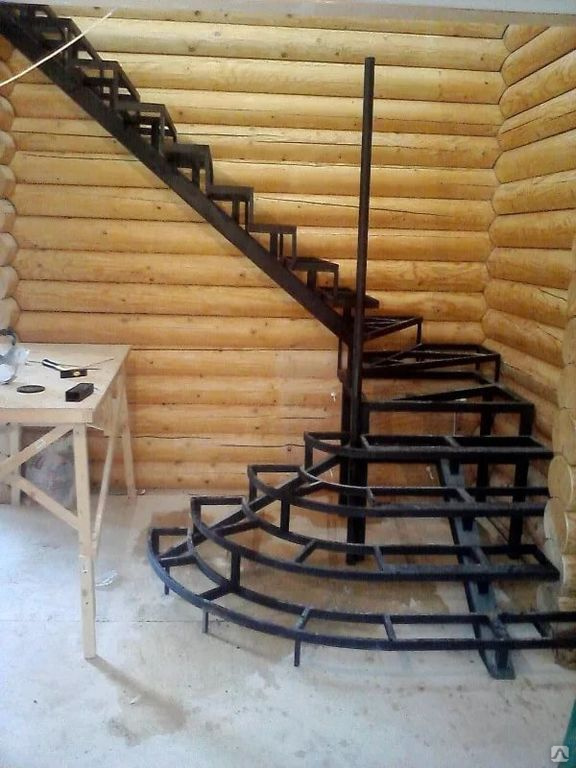

Дальнейшие действия зависят от формы лестницы. Если в ней есть забежные ступени, то нужно выполнить разметку под них. Затем выполняется разметка под остальной каркас.

Когда все готово, можно начинать сварку заготовок каркаса. Для него удобнее всего использовать швеллер. Из него изготавливаются зигзагообразные конструкции под забежные ступени. Для косоуров по требуемым размерам нарезаются прямые участки швеллера.

Все размеры каркаса берутся строго по заготовленному чертежу. При этом не лишним будет сверять фактические данные с проектными, чтобы при необходимости сразу внести изменения. После того, как все проверено, и заготовки точно соответствуют разметке под лестницу, можно выполнять монтаж профиля к стене.

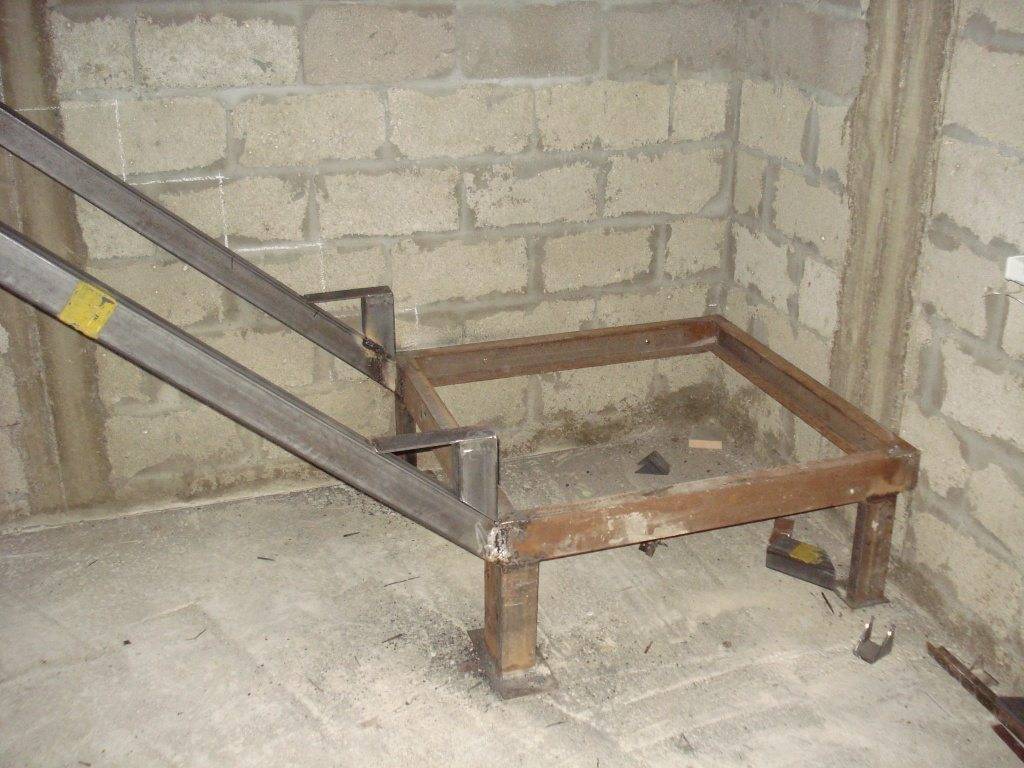

Сначала рекомендуется крепить каркас забежных ступеней, потом нижний косоур. После этого можно переходить к этапу монтажа верхнего швеллера. Обрезать его нужно под определенным углом. В верхней части косоура приваривается металлический пятак. Он необходим для крепления швеллера к балке. Если все расчеты выполнены верно, то остается только закрепить верхний косоур и после этого проверить высоту опорного столба. Главное, чтобы он был не выше уровня верхней забежной ступени.

Если с помощью уровня были обнаружены отклонения в какую-либо сторону, то столб необходимо обрезать или нарастить.

Окончательный этап сборки каркаса

После того как с высотой опорного столба определились и выставили по уровню, его необходимо закрепить. Сделать это можно с помощью швеллера или другого профиля, которым опорный столб прихватывается к уже закрепленным косоурам. Данное действие необходимо выполнить, чтобы столб представлял собой жесткую конструкцию, и к нему можно было монтировать внешние элементы каркаса.

Теперь выполняется крепление к столбу нижнего косоура. В нескольких точках необходимо уровнем проверить соответствие высоты двух швеллеров.

Если по уровню они совпадают, то выполняется приварка второго швеллера к опорному столбу. После этого таким же образом выполняется приварка второго верхнего косоура. Когда все готово, остается только надежно закрепить каркас к стене. Перед этим необходимо проварить все стыковые соединения.

Это нужно для того, чтобы придать жесткость конструкции. После сварочных работ можно крепить каркас к стене. Делается это анкерами или штырями из арматуры.

После этого можно приступать к приварке уголков. Начать нужно с забежных ступеней. Каркас под них следует таким образом.

То, что уголки забежных ступеней будут на разном уровне, понятно всем. Но нужно еще сделать так, чтобы они крепились к разным сторонам опорного столба. Так конструкция получится намного жестче.

После этого можно приступать к монтажу каркаса ступеней. Лучше начать с верхней части лестницы. Здесь рекомендуется замерить фактическое расстояние и поделить его на планируемое количество ступеней. Полученное значение откладывается на швеллере столько раз, сколько должно быть ступеней.

Затем с помощью уровня и чертилки на стену переносится силуэт будущих лестниц. Для этого от каждой точки на швеллере вверх и вправо по уровню откладываются отрезки.

В итоге на стене должно получиться схематичное изображение ступеней.

После этого на втором швеллере нужно также нанести разметку под 8 ступеней. При этом, важно измерить оба швеллера. В идеале они должны быть равной длины. Если же нет, то отрезки под ступени придется разогнать. После этого нужно выполнить замеры ступенек: высота, ширина и длина. Затем можно начать нарезку уголка в необходимом количестве. Полученные заготовки необходимо обработать болгаркой, чтобы убрать острые кромки.

Кстати, уголок под ступень можно сделать очень просто. Для этого нужно сделать надпил и загнуть его, чтобы получилась такая деталь.

Необходимо сделать количество уголков, равных количеству ступеней. И столько же зеркальных деталей.

После того как все заготовки сделаны, можно приваривать их к косоурам. Для этого их нужно прихватывать в местах отметок на швеллерах. Чтобы разваривать детали было проще, можно использовать струбцины для фиксации уголков. На всем протяжении этой работы необходимо контролировать уровень во всех направлениях. Уголки должны располагаться четко в горизонтальных и вертикальных плоскостях. Иначе в дальнейшем возникнут проблемы с обшивкой лестницы. В итоге должен получиться готовый каркас металлической лестницы. После этого можно приступать к следующему этапу.

Особенности обшивки металлического каркаса деревом

Когда металлический каркас полностью готов, закреплен и разварен, можно приступать к обшивке. Выбрать можно любой подходящий материал, но предпочтительнее будет смотреться дерево. Первым этапом является установка пристенной и боковой доски, которые будут идти по направляющим косоурам. Чтобы все получилось с первого раза, сначала необходимо перенести проекцию пристенной доски на стену. В зависимости от сложности лестницы, таких элементов будет несколько.

Перед тем как выпиливать пристенную доску, рекомендуется вынести ее проекцию на стену. Для этого проще всего заранее подготовить все элементы ступеней и разложить их в проектном положении. По ним будет прочерчен нижний уровень пристенной доски. Линия верхнего створа проходит параллельно косоурам. Высоту пристенной доски можно выбирать исходя из собственных предпочтений. Кто-то делает ее высокой, кто-то – почти в уровень со ступенями.

Если лестницы выполнена с забежными ступенями, то на стене возле них доска делается немного по-другому. От верхнего и нижнего швеллеров визуально проводятся линии, и находится точка их соединения. От нее в обе стороны проводятся прямые горизонтальные линии. По ним и будут вырезаться деревянные элементы.

После этого берется доска для пристенной полосы. Если она слишком широкая, то лучше заранее отрезать излишек. Его можно использовать потом для отделки. Теперь необходимо по намеченной проекции выполнить срез пристенной доски. В процессе ее рекомендуется регулярно примерять, чтобы не допустить ошибку. Если все сделано правильно, то доска крепится к несущему швеллеру. Сделать это можно любым удобным для вас способом.

То же самое выполняется со всеми остальными элементами пристенной доски (если лестница имеет Г-образную или другую сложную форму). При этом важно учесть, что доску в месте стыка с другой доской лучше резать торцевой пилой. Так получится сделать соединение максимально плотным. Срезы, примыкающие к уголкам, не обязательно должны быть такими же ровными. Зазор между доской и металлом в дальнейшем закроется ступенью.

После этого можно приступать к изготовлению и креплению облицовочной доски, идущей по внешнему швеллеру. Для этого ее нужно струбцинами соединить с внешним косоуром и сделать замеры, по которым потом будут выпиливаться ступени. Сделать это можно любым острым предметом. Им со стороны каркаса ступеней по их контуру на доске чертится линия. После этого доска снимается, и по этой разметке выполняется пилка.

Изначально крепить облицовочную доску нужно так, чтобы она была на пару сантиметров ниже нижней части швеллера. Это позволить скрыть его и сделать лестницу визуально красивее. Когда все боковые доски готовы, можно приступать к монтажу ступеней.

Установка ступеней и подступенков на каркасе

Изначально производится предварительная сборка. После этого деревянные детали обрабатываются лаком, красятся и устанавливаются на место.

Чтобы ступени и подступенники было проще монтировать, стоит заранее в уголках просверлить отверстия. Так саморезы закручивать будет проще. После этого начинается установка деревянных элементов. Каждый из них необходимо примерять по месту и при необходимости обрезать, на готовых элементах карандашом делать разметки в местах, где будут закручиваться саморезы. В этих же местах высверливать неглубокие отверстия, чтобы крепеж хорошо заходил в дерево.

Когда все ступени установлены, необходимо удостовериться, что они все одинаковой длины. Если нужно, все элементы обрезаются под размер самой короткой детали.

Более сложной является работа с забежными ступенями. Для начала рекомендуется обшить опорный столб. Для этого можно использовать временные бруски, но они должны по размерам соответствовать окончательной обшивке. После этого выполняется замер каждой отдельной забежной ступени. Рекомендуется во время этой работы использовать ватман и по нему чертить лекало. Выпиленную ступень сначала нужно примерить, потом наметить места под крепление саморезами.

Без постоянных замеров точно выпилить деталь вряд ли получится. Придется много раз выполнять замеры и прикладывать заготовку, чтобы получить шаблон лестницы. По нему ступень можно выпилить или в столярной мастерской или сделать ее самостоятельно из щита.

Тут важно помнить, что ровный идеальный пил сделать даже в условиях столярного цеха не получится. Поэтому окончательную подгонку придется проводить по месту. Для этого лучше использовать фрезер. Кроме того, на верхней забежной ступени необходимо сделать отверстие, через которое будет крепиться столб.

Таким же образом выполняется разметка, обрезка и подгонка остальных забежных ступеней. Сначала изготавливается шаблон, затем по нему выпиливается ступень. Важно помнить, что обрезать забежную ступень необходимо четко вдоль волокон. После того как все элементы ступеней готовы, их необходимо еще раз замерить.

Обычно этап сборки длится несколько дней, а за это время дерево успевает подсохнуть и покоробится. Поэтому все деревянные элементы нужно еще раз проверить с помощью уровня. Если необходимо, поведенные места прижимаются и дополнительно закрепляются.

Теперь предстоит снять все деревянные элементы и проверить их на наличие повреждений. Если присутствуют сколы или отслоения, то их нужно устранить. Затем все поверхности обрабатываются шлифовальной машинкой. После этого можно приступать к покрытию лаком. Но еще необходимо изучить все особенности крепления поручней и балясин.

Тонкости крепления балясин и поручней

Установку балясин следует начать с крепления столба к забежной ступени, в которой уже подготовлен паз и отверстие. Притянуть детали нужно как можно прочнее. После этого ступень монтируется на металлический каркас.

Теперь можно приступать к установке балясин. Каждую из них после фиксации нужно проверять по высотному положению и по уровню. Крепить балясины сразу на саморезы не рекомендуется. Лучше сначала прижать их струбцинами. После этого нужно сделать шаблон поручня и закрепить его на балясинах сверху. На всех деталях сделать отметки. После этого шаблон убирается. Балясины снимаются, и выполняется их рез по разметке. Теперь можно установить их на место и еще раз проверить уровень с помощью шаблона.

Если с пространственным положением балясин все в порядке, то можно сверху монтировать подперильную планку и крепить ее саморезами. Наконец настало время перил. Их нужно закрепить к подперильной планке. Лучше ввинчивать саморезы с нижней стороны, чтобы их не было видно.

Лакокрасочные работы

Остался последний этап перед финишной сборкой. Необходимо снять все деревянные элементы и покрыть их лаком. Для этого потребуется:

1. Лак.
2. Растворитель. Хорошо, если он будет от того же производителя, что и лак.
3. Респиратор для работы с лакокрасочными изделиями.
4. Электрический краскопульт.
5. Наждачная бумага или абразивная губка мелкой зернистости.
6. Морилка. При необходимости.

Если нужно придать дереву какой-то оттенок, то нужно зашкурить элементы, а потом покрыть их морилкой. Правда, стоит помнить о том, что хотя ею удобно покрывать дерево, сохнуть оно будет около суток. После этого деревянные элементы нужно покрывать лаком.

Красить балясины нужно правильно. Для этого в них сверху рекомендуется прибить гвоздь и подвесить деталь на нем. Так ее будет намного удобнее покрывать морилкой.

Если вы раньше не работали краскопультом, то нужно сначала настроить напор подачи морилки. Делать это лучше на каком-нибудь ненужном куске дерева. После настройки инструмента можно начинать окраску самих балясин.

Важно обратить внимание на предварительную обработку деревянных элементов. Все их необходимо сначала тщательно зачистить, чтобы не было никаких заусенцев, шероховатостей и ворса. Только в таком случае получится качественно покрыть элементы лестницы морилкой и лаком.

После лакировки балясин можно приступать к ступням. Их никуда подвешивать не надо. Можно просто покрывать лаком на ровной поверхности и после высыхания одной стороны переворачивать на другую. Когда все элементы покрыты лаком и высохли, их нужно окончательно крепить на металлический каркас. Если все сделано правильно, то готовая лестница прослужит вам много лет. Конечно, если есть сомнения в том, что ее получится изготовить своими руками, всегда можно воспользоваться помощью специалистов. Они помогут рассчитать лестницу и выбрать подходящий для конкретного случая вариант.

Лестницы из металла своими руками — пошаговая инструкция по монтажу с чертежами и расчетами!

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

• Особенности металлических конструкций
• Выбираем профиль
• Металлическая лестница на второй этаж с улицы
• Пошаговая инструкция по варке железной лестницы
• Строительство железной лестницы
• Монтаж лестницы из швеллера
• Строительство винтовой лестницы
• Гильзы и ступени
• Технология обшивки ступеней

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

1. Уклон ступеней.

2. Высота и ширина ступеней.

3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

2. Возможность комбинирования.

3. Прочность конструкции.

4. Низкая цена монтажа каркаса.

расчет лестницы

к содержанию ↑

Выбираем профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

к содержанию ↑

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

к содержанию ↑

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

1. Болгарка.

2. Шлифовальный и режущий диски.

3. Магнитные держатели для сварки.

4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

5. Дрель и сверла по металлу.

6. Тиски.

7. Крепежи.

8. Уголки.

9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

Примечание:

1. Швеллер.

2. Рифленые металлические (деревянные) ступени.

3. Стальные кобылки.

4. Места сварки.

5. Кронштейны.

к содержанию ↑

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

к содержанию ↑

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

к содержанию ↑

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

к содержанию ↑

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

к содержанию ↑

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

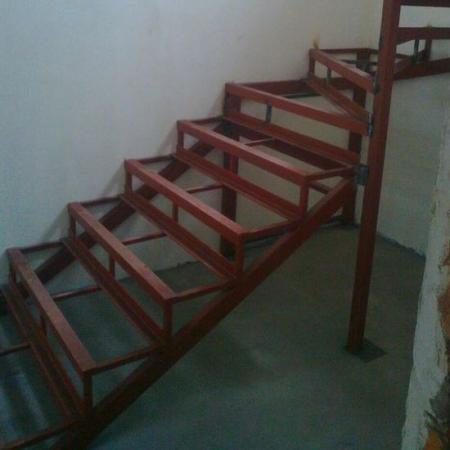

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Винтовые лестницы Руководства по установке и другие ресурсы

• Существуют ли особые требования строительных норм и правил, которые следует учитывать при установке комплекта винтовой лестницы?

  Мы рекомендуем вам обратиться к местному инспектору по строительству, чтобы узнать, какой кодекс применяется в вашем районе и как этот код интерпретируется. В магазине Iron Shop есть комплекты винтовых лестниц, отвечающие всем требованиям строительных норм и правил, и наш отдел продаж может помочь вам в процессе заказа, чтобы ваша лестница соответствовала этим требованиям.

  Муниципалитеты могут иметь разные требования к строительным нормам. Некоторые следуют Международному строительному кодексу (IBC) для коммерческих зданий и Международному жилищному кодексу (IRC) для жилых зданий или вариациям этих типовых строительных норм. В других областях не соблюдаются строительные нормы и правила, относящиеся к винтовым лестницам.

• Я планирую прикрепить винтовую лестницу к мансарде, нужны ли какие-то специальные размеры для этого применения?

  При использовании винтовой лестницы для мансардного помещения измерения «скважины» неприменимы, поскольку лестница устанавливается на открытом пространстве. Тем не менее, вы все равно должны убедиться, что у вас достаточно места для всего диаметра лестницы в месте установки. Простой способ убедиться, что у вас достаточно места, — это отметить участок на полу малярным скотчем, который имеет тот же диаметр, что и лестница.

• Какие размеры мне нужны для заказа комплекта винтовой лестницы?

  В зависимости от того, где вы планируете установить свою винтовую лестницу, необходимо сделать два важных измерения для заказа:

  Во-первых, , вам необходимо измерить высоту от готового пола до готового пола. Для основания лестницы это легко — для вершины лестницы вы не можете просто измерить высоту потолка.

  Если вы уже вырезали отверстие колодца, просто измерьте верхнюю часть отверстия, включая готовый пол.

  Если вы еще не вырезали отверстие для колодца, необходимо учесть высоту стропил, черного пола (обычно фанера 3/4″) и толщину готового пола (дерево, плитка, ковровое покрытие или другое).

  Второй , вам необходимо измерить предполагаемое отверстие колодца для стандартной квадратной установки «сквозь пол». Готовое отверстие колодца должно быть на 2″ больше, чем диаметр лестницы, которую вы планируете установить.

  Помните – это окончательный размер, поэтому обязательно учитывайте ширину любого дерева, гипсокартона или другой отделки, которую вы планируете использовать для завершения отверстия в колодце.

• Я планирую установить свою винтовую лестницу снаружи от террасы, есть ли какие-то особые соображения?

  Комплекты винтовых лестниц The Iron Shop идеально подходят для террас и наружных работ. В большинстве случаев наш металл можно установить на открытом воздухе, заменив стандартную фурнитуру на фурнитуру из нержавеющей стали.
  лестница должна быть покрыта двумя слоями антикоррозийной эмали на масляной основе.
  Для океанов, озер и других прибрежных сред, а также для любой морской зоны мы рекомендуем полностью алюминиевые лестничные комплекты.
  Наш набор в викторианском стиле идеально подходит для наружного применения благодаря конструкции из литого алюминия и фурнитуре из нержавеющей стали.
  Наши комплекты винтовых лестниц из дуба не подходят для использования вне помещений.

• Можно ли сделать круглое отверстие колодца?

  Да. Применяется то же правило 2″, что и для стандартного квадратного отверстия.

  Вам нужно будет заказать специальную круглую посадку; позвоните нам 800-523-7427, чтобы рассмотреть ваши варианты.

• Сколько времени займет доставка и смогу ли я забрать свой лестничный комплект?

  Большинство комплектов металлических винтовых лестниц можно приобрести в нашей мастерской в ​​Брумолле, штат Пенсильвания. прием клиентов запланирован; За 7 дней до этого с вами свяжется сотрудник отдела выполнения заказов, чтобы подтвердить вашу встречу.

  Разумеется, The Iron Shop может доставить комплект винтовой лестницы прямо к вашей двери. Сроки доставки зависят от типа заказываемой спирали:

  Комплекты основных металлов:	Две недели с момента оплаты
  Базовые комплекты из дуба:	Четыре недели с момента оплаты
  Лестницы из дуба с перилами из массива дуба:	От шести до восьми недель
  Викторианские комплекты:	От восьми до десяти недель

• Есть ли какие-либо особые соображения по заказу комплекта винтовой лестницы, которые я должен сделать для детей или домашних животных?

  Для маленьких детей и домашних животных The Iron Shop рекомендует заказывать и устанавливать промежуточные шпиндели.

  Наши лестничные комплекты CODE стандартно поставляются с промежуточными шпинделями, которые обеспечивают расстояние менее 4 дюймов между вертикалями.

  Вы можете использовать ворота наверху лестницы.

  Консультант по продажам может порекомендовать нескользящее покрытие протектора.

  Никогда не оставляйте маленьких детей без присмотра на лестнице или рядом с ней.

• Сколько времени занимает сборка и понадобится ли мне подрядчик, чтобы помочь мне установить комплект винтовой лестницы?

  Установка лестничного комплекта из Магазина Железа выполняется вдвоем.

  Для типичного мастера своими руками лестницу можно установить без помощи подрядчика.

  Мы рекомендуем всем (опытным или нет) проконсультироваться с квалифицированным подрядчиком для вырезания и обрамления проема. Подрядчик поможет определить, потребуется ли какая-либо дополнительная структурная поддержка, и он или она может изменить маршрут труб и линий электропередач.

  Для двух мастеров типичные металлические и викторианские наборы можно собрать примерно за один полный день.

  Лестничные комплекты All Oak и CODE Metal требуют немного больше времени для сборки — мы оцениваем, что полная сборка займет два дня.

  Для всех комплектов лестниц от The Iron Shop вам понадобятся только основные ручные инструменты и электрическая дрель.
  Перед установкой комплекта винтовой лестницы настоятельно рекомендуем полностью прочитать инструкцию по установке, а для комплектов из металла и дуба посмотреть наше видео.

  Обратитесь к руководству и видео во время установки, чтобы визуализировать весь процесс и выявить потенциальные проблемы.

  Мы здесь для вас. Позвоните нам по телефону 888-816-0550, чтобы получить помощь в подготовке к установке или во время сборки, если вы застряли.

• Я заплатил за порошковое покрытие, что это значит?

  Порошковое покрытие представляет собой процесс сухого покрытия. Порошковое покрытие наносится в виде сухого порошка электростатическим способом, а затем отверждается при нагревании. Он хорошо известен тем, что обеспечивает высококачественную отделку с точки зрения как функциональности, так и общего внешнего вида.

  Все компоненты лестницы покрыты порошковой краской, т.е. ступени, площадки, шпиндели, чашки IBS и головки шпинделей.

  Фурнитура для лестницы не окрашивается порошковой краской — при сборке краска будет трескаться и отламываться, поэтому вся фурнитура поставляется в заводской обработке.

• Я хочу покрасить свою винтовую лестницу, нужно ли мне красить ее до или после сборки и нужно ли использовать какую-то специальную краску или отделку?

  Мы рекомендуем покрасить винтовую лестницу после сборки, чтобы предотвратить появление царапин, которые могут возникнуть при установке и размещении ступеней.

  Металлические и викторианские лестницы, требуется покраска эмалью на масляной основе. Не используйте латексную краску.

  При выборе краски учитывайте назначение лестницы. Например, наружные лестницы следует красить эмалевой краской на масляной основе с антикоррозийной добавкой.

  Загрунтованную лестницу после сборки необходимо покрасить.

  Для дубовых комплектов требуется два слоя полиуретановой отделки в течение недели после установки лестницы, чтобы защитить древесину от повреждений.

• Что, если что-то пойдет не так с моей установкой?

  , если вы столкнулись с проблемой, просто позвоните в нашу службу поддержки 888-816-0550. Мы здесь, чтобы помочь!

  Все наши комплекты проверяются на качество перед отправкой, чтобы гарантировать, что вы получите все нужные компоненты. Более того, на все наши лестничные комплекты распространяется гарантия сроком на один год с даты покупки.

  Если у вас когда-нибудь возникнут проблемы с набором винтовых лестниц от The Iron Shop, НИКОГДА не звоните нам, и мы будем работать с вами, чтобы устранить проблему. Вот почему мы являемся ведущим производителем комплектов винтовых лестниц.

• Что делать, если я потеряю руководство по установке?

  Наши руководства по установке доступны для загрузки в формате PDF на нашей странице ПОМОЩИ, которую вы можете просмотреть на экране и распечатать в виде печатной копии.

• Что, если мой строительный отдел или инспектор попросит номер ICBO?

  Насколько нам известно, лестничные компании не имеют номеров ICBO на своих лестницах.
  The Iron Shop, производя лестницы по коду в Калифорнии более 25 лет, имеет в наличии следующее:

  Стандартные планы LA City для спиралей:

  Std Plan 111 City of Los Angeles для UBC Metal Spirals 5′-0″ Diam (Требуется БОЛЬШОЕ готовое отверстие и основание) до 7′-0″ Dia

  Стандартный план 111 также был принят для города Сан-Диего, Калифорния.

  Стандартный план 125 города Лос-Анджелеса для дубовых спиралей UBC диаметром 5 футов-5 дюймов и 6 футов-0 дюймов (требуется БОЛЬШОЕ готовое отверстие и основание)

  Стандартный план 139 для викторианских спиралей 5 футов 0 дюймов и 6 футов 0 дюймов (требуется БОЛЬШОЕ законченное отверстие и основание)

  The Iron Shop гордится тем, что является:

  Лицензированный производитель стали города Лос-Анджелеса № 1150

  Город Лос-Анджелес проводит выборочные проверки на нашем производственном предприятии в Брумолл, штат Пенсильвания. Лицензированный производитель

  округа Сан-Бернардино.
• Безопасны ли винтовые лестницы?

  Да, винтовые лестницы так же безопасны, как и прямые. Лестницы Iron Shop изготавливаются с полным проплавлением, высококачественными материалами и оборудованием. Мы предлагаем конструкции, соответствующие нормам, и предоставляем загружаемые инженерные чертежи, если этого требует местный строительный инспектор. Посмотреть чертежи здесь

  Ваш консультант по дизайну также может порекомендовать нескользящие варианты ступеней и комплектов освещения, если вы заинтересованы в принятии дополнительных мер предосторожности или планировании внешней установки.

• Каков предельный вес винтовой лестницы?

  В соответствии с требованиями международных строительных норм и правил каждая ступень лестницы должна выдерживать сосредоточенный вес не менее 300 фунтов («динамическая нагрузка»).

• Есть ли ограничение по высоте винтовой лестницы?

  Для винтовых лестниц нет максимальной высоты, но через каждые 12 футов вертикального подъема лестницы требуется площадка.

• Какие типы покрытий протектора существуют?

  Мы предлагаем 7 пород древесины для внутренней отделки ступеней и посадочных покрытий:

  1. Американская вишня
  2. Гикори
  3. Красное дерево
  4. Клен
  5. Красный дуб
  6. Грецкий орех
  7. Белый дуб

  Внешние защитные и посадочные покрытия доступны в следующих вариантах:

  1. Ипе (бразильский орех)
  2. Красное дерево
  3. Красный кедр

  The Iron Shop также является партнером компании Trex® по изготовлению изделий из инженерной древесины для производства различных покрытий протекторов и посадочных мест. За подробностями обращайтесь к консультанту по дизайну.

• Какие инструменты мне понадобятся для установки комплекта винтовой лестницы?
  1. Лестница
  2. Сверло
  3. Крестовая отвертка
  4. Ножовка по металлу
  5. уровень
  6. Малярная лента
  7. Напильник по металлу
  8. Резиновый молоток
  9. Стяжки (для фиксации поручня)
• Как работает доставка? Лестничные комплекты

  Iron Shop доставляются обычным перевозчиком. Стоимость рассчитывается в зависимости от места доставки и веса посылки. Мы предоставляем обновления доставки и информацию об отслеживании. Пожалуйста, не забудьте сообщить своему консультанту по дизайну, если вам нужна услуга подъемных ворот.

  Водитель не несет ответственности за перемещение поддона внутри вашего дома.

• Можно ли использовать комплект винтовой лестницы как для нового строительства, так и для ремонта?

  Да.

• Могу ли я посетить ваш выставочный зал, чтобы лично увидеть образцы винтовых лестниц?

  Наш шоу-рум открыт для посетителей в рабочее время:

  Пн-Пт: 8:30-16:30
  Сб: 8:30-12:00

  Мы рекомендуем записаться на прием к консультанту по дизайну

• Нужно ли красить наружную лестницу?

  Наружные стальные лестницы должны быть окрашены, чтобы предотвратить ржавчину и сохранить ваши инвестиции. Вы можете выбрать порошковое покрытие различных цветов или выбрать грунтовку, если предпочитаете красить лестницу самостоятельно.

  Если вам нужен промышленный вид, алюминий не ржавеет, краска не требуется. Сообщите своему консультанту по дизайну, что вам нужна финишная обработка.

Предотвращение падений: Ответы по охране труда

Почему нам нужно так сильно беспокоиться о падении с лестницы?

Лестницы всех типов использовались с древних времен, и, поскольку они по своей природе опасны, люди падали на них, получали травмы или даже погибали в процессе.

Подавляющее большинство падений на лестнице происходит из-за потери равновесия, так же как и падения на уровне. Пожалуйста, ознакомьтесь с нашим документом «Ответы по охране труда» по предотвращению поскальзываний, спотыканий и падений.

Очень частым фактором является пренебрежение использованием поручней.

Поскольку несчастные случаи на лестнице могут привести к серьезным травмам и даже смерти, строительные нормы и правила для лестниц и пандусов обоснованно очень строгие. Хороший дизайн может существенно снизить вероятность неправильного шага, предоставляя нам средства для восстановления баланса, но даже самый лучший дизайн не может полностью устранить опасность падения. Необходимость правильного проектирования касается и пандусов. Дело в том, что некоторые инциденты могут быть вызваны невнимательностью, небезопасным поведением и неподходящей обувью.

Лучший способ свести к минимуму опасность падения с лестницы — поощрять строительство хорошо спроектированных лестниц в сочетании с обучением, направленным на повышение нашей осведомленности о возможности стихийного бедствия.

Какие факторы необходимо учитывать при проектировании более безопасных лестниц?

Размеры лестниц

На рис. 1 показаны рекомендуемые диапазоны размеров для всех важных элементов лестниц.

Рисунок 1

Рисунок 1: Условные обозначения

A — Оптимальный диапазон: 30°-35°
B — Высота поручня: от 86,5 до 107 см* ⁺
C — Высота подступенка: от 12,5 до 18 см*
D — Ширина ступени: мин. 90 см*
E — Шаг ступеней: от 25,5 до 35,5 см*

Внутри лестницы ступени должны иметь одинаковый пробег и глубину ступеней, не превышающую 0,5–1 см*.

⁺ Обратите внимание, что поручни или ограждения, используемые для выходных лестниц и пандусов (а также лестничных площадок), должны быть не менее 107 см*, за исключением случаев, когда внешняя лестница или лестничная площадка находятся на высоте более 10 м над прилегающим уровнем земли, где от охранника должно быть не менее 150 см*.

* Значения взяты из Национального строительного кодекса Канады (2015 г.). Всегда сверяйтесь с местной юрисдикцией, поскольку требования в каждой области различаются.

Максимальный угол наклона лестницы составляет 20–50°. Однако, поскольку большинство людей предпочитают уклон в 30º-35º, это рекомендуемый диапазон.

Крутая лестница меняет способ подъема по ней, потому что чем она круче, тем больше усилий вы прикладываете. Соотношение высоты подступенка и глубины проступи должно быть скорректировано соответствующим образом. (См. рис. 2 и 3)

Рисунок 2

Рисунок 3

Источник: Эргономичный дизайн Kodak для работающих людей. 2-е изд. John Wiley & Sons, 2004. стр. 244

Размеры подступенков или ступеней лестницы не должны отличаться более чем на 1 см. При открывании дверей непосредственно на лестничную клетку за поворотом двери следует предусмотреть площадку шириной 50 см. Рекомендуемое максимальное количество шагов между приземлениями — 18, при этом не более двух перелетов без смены направления. Глубина любой лестничной площадки должна быть как минимум равна ширине лестницы.

Лестничная поверхность

Чтобы снизить риск поскользнуться на лестнице, крайне важно, чтобы все ступени или, по крайней мере, их передние кромки были нескользкими. Такая поверхность может быть выполнена из резины, металла или окрашена специальной противоскользящей краской. Регулярное содержание лестницы в хорошем состоянии, а также хорошая уборка могут снизить опасность споткнуться.

Лестничные поручни

Попытки спроектировать эстетически привлекательные лестницы, включая поручни, не должны ставить под угрозу функциональность.

Основная функция поручня – опора при подъеме или спуске по лестнице. Поручни должны быть «ухватистыми».

Поэтому крайне важно уметь быстро, легко и крепко ухватиться за него, если вы начнете терять равновесие.

На рис. 4 показаны рекомендуемое поперечное сечение и размеры хороших перил.

Рисунок 4

Вы должны иметь возможность плавно проводить рукой по всей длине без необходимости регулировать хват. Вы должны применять так называемый «хват теннисной ракетки» всегда, когда это возможно.

Убедитесь, что в ограждениях оставлены необходимые горизонтальные и вертикальные зазоры, чтобы предотвратить риск падения маленьких детей и не облегчать подъем.

Видимость на лестнице

Улучшение видимости на лестнице значительно снижает риск обычных несчастных случаев, вызванных неправильной оценкой расстояния. В противном случае вы можете споткнуться о ступеньку или вообще пропустить ее. Вы можете поймать пятку на краю ступеньки. Такие несчастные случаи являются обычной причиной вывихов лодыжек, растяжений коленей или более серьезных травм, полученных в результате полного падения.

• Рекомендуемая освещенность должна быть не менее 50 люкс.
• Используйте угловое освещение и цветовой контраст для улучшения восприятия глубины.
• Используйте матовую поверхность ступеней, чтобы избежать бликов. №
• Избегайте узорчатых ковров, которые могут визуально скрыть разницу в глубине.
• Будьте очень осторожны на лестнице, если вы носите бифокальные очки.

Трудовая деятельность

• Используйте любые средства, чтобы убедить людей держаться за перила при подъеме или спуске по лестнице.
• Не переносите предметы обеими руками.
• Не носите с собой громоздкие предметы, закрывающие обзор.

Уборка помещений

Надлежащая уборка также важна для безопасности на лестнице:

• Ничто не должно торчать на поверхности лестницы, перил или перил (например, гвозди или осколки), что может привести к падению.
  Как сделать железную лестницу на второй этаж своими руками: Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция и видео урок
