Вентиляция для котла в частном доме требования —

Вентиляция в котельной частного дома

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

  • размеры помещения не менее 7,5 м 3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
  • потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
  • площадь стекол в окнах не менее 3 см 2 на 1 м³ помещения;
  • обязательное наличие в окнах рам и форточек;
  • расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
  • стена покрыта огнестойким материалом;
  • поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м 2 .

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

  1. Для котла производительностью до 30 кВт не менее 3,5 м 2 .
  2. Для теплового устройства от 30 до 60 кВт – 5 м 2 .
  3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м 2 .

Кроме того, высота до потолка должна быть 2,2 м.

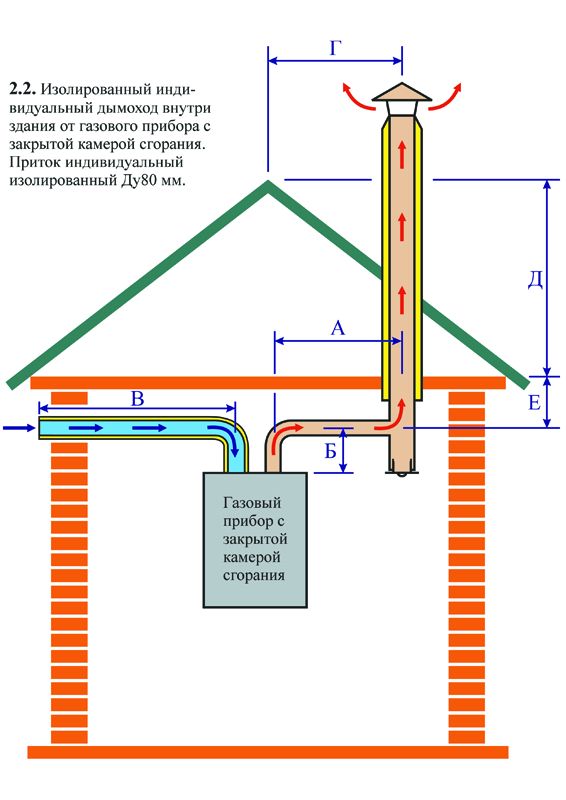

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

  1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
  2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

  • труба должна быть выставлена строго вертикально;
  • возвышаться над коньком крыши не более 0,5 м;
  • общая высота венканала – не более 5 м;
  • стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

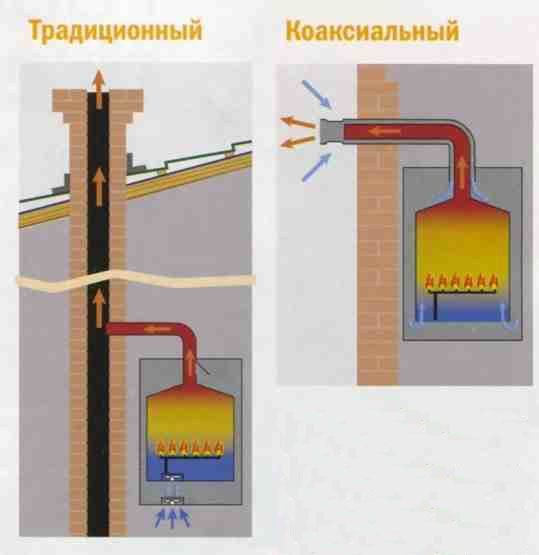

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

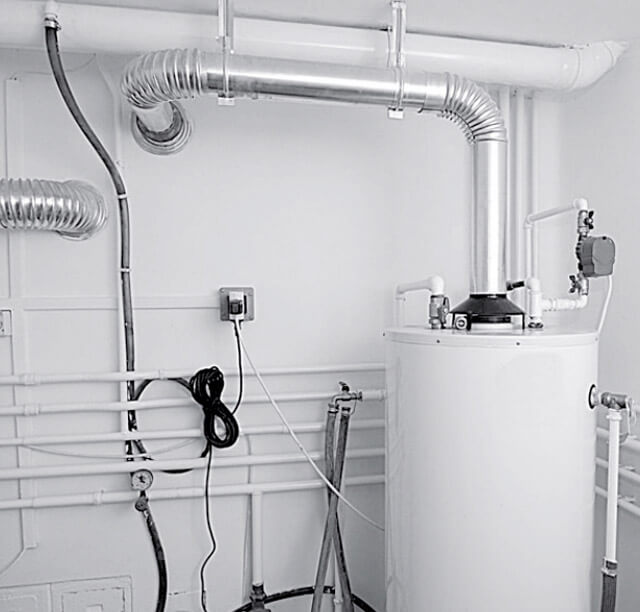

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

  • объем котельной;
  • скорость воздушной массы;
  • кратность воздухообмена;
  • количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

  1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
  2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
  3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
  4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Вентиляция газового котла в доме

Газовый котёл – сложное техническое устройство, эффективная и безопасная эксплуатация которого зависит от многих факторов. Поэтому переход на автономное газовое отопление требует от владельцев жилья строгого выполнения правил безопасной эксплуатации газо-нагревательного оборудования. Вентиляция для газового котла является одним из таких ключевых аспектов его корректной работы и, независимо от типа отопительного агрегата, устраивается в обязательном порядке.

Для жильцов городских квартир, использующих компактные навесные газовые котлы, вопрос с вентиляцией не стоит так остро, так как современные модели отопительных котлов оснащены закрытой камерой сгорания, нормальная работа которой обеспечивается просто — установкой коаксиального дымохода.

Сложнее дело обстоит для той категории жилых объектов, в которых установлены мощные газовые водогрейные котлы — такие агрегаты для горения топлива в топке нуждаются в большем количестве воздуха.

Основные требования к вентиляции газо-нагревательного оборудования

Основу любой системы отопления составляет проектная документация. Еще на стадии разработки проекта необходимо произвести тепловые расчеты, точно рассчитать параметры вытяжной системы. Для частных домов, в которых предполагается использовать газовые котлы большой мощности, обязательным условием является выделение помещения под котельную.

Котельная под газовое оборудование должна соответствовать государственным нормативам и стандартам, что объясняется повышенной опасностью использования природного газа в быту. Ознакомимся с требованиями к жилым объектам при установке автономного отопления и оборудованию вентиляции газового котла при монтаже системы отопления в частном доме.

Для чего нужна вентиляция газового котла

Основная задача, которая возлагается на вентиляцию, заключается в удалении из внутреннего помещения продуктов горения. Даже незначительное попадание внутрь угарного газа может крайне негативно сказаться на самочувствии обитателей дома. Не менее опасны протечки природного газа, который легко скапливается в закрытом пространстве и при определенной концентрации представляет собой взрывоопасную горючую смесь.

Важно! Для мощных газовых котлов напольного исполнения плохая работа вытяжки становится причиной быстрого засорения топочного отделения. Скопившаяся сажа и копоть также становятся причиной уменьшения внутреннего диаметра воздуховода. Как следствие, часть продуктов горения не вытягивается наружу, а поступает внутрь помещения.

Системе вентиляции предъявляются определенные требования, поэтому её параметры должны соответствовать расчётным в проекте — от диаметра воздуховода, его длины и способа подачи воздуха зависит очень многое. Параметры системы приточной вентиляции для отопительного газового котла в целях максимальной эффективности работы системы отопления рассчитываются индивидуально для каждой ситуации и модели газового оборудования. При этом необходим учёт конструктивных особенностей здания, которые в обеспечении проветривания котельной также играют важную роль.

Основные требования к оборудованию вентиляции в помещении-котельной

К зданию, запланированному к оборудованию автономным газовым отоплением, предъявляется ряд требований, в том числе наличие отдельного, специально обустроенного согласно нормам ГОСТ помещения для установки газового котла – котельной. Котельное помещение возможно оборудовать в следующих местах (перечень составлен в сторону уменьшения предпочтения):

  • в отдельно стоящем строении;
  • в пристройке к основному зданию;
  • на чердаке;
  • в цокольном этаже дома.

Важно! Использование под котельную подвала дома или цокольного этажа, особенно при работе котла на сжиженном газе, допускается в крайних случаях и только при оборудовании двух систем вентиляции – основной и дублирующей. Сжиженный газ имеет больший удельный вес, поэтому его утечка приведет к скоплению газа в нижних слоях воздуха котельного помещения и созданию взрывоопасной ситуации.

Настенные котлы имеют мощность до 30 кВт и закрытую камеру сгорания. Поступление воздуха для работы такого агрегата в городской квартире обеспечивается просто — для вытяжки достаточно установить в выполненное в стене отверстие необходимого диаметра коаксиальный воздуховод, который способен выполнять сразу две функции — через него в закрытую камеру сгорания котла поступает атмосферный воздух, и одновременно выводятся наружу продукты горения.

Монтаж газовых котлов настенного типа осуществляется в подсобных помещениях, ванной комнате или на кухне. Под установку котла, если позволяет толщина стены, для экономии пространства можно соорудить специальную нишу.

Данная система отопления вполне пригодна для отопления частных домов небольшой площади или на даче. При этом, помещения установки автономного газового котла обязательно оборудуются вентиляцией.

Дымоходы коаксиальной конструкции применяются также для оборудования вентиляции мощных котлов напольного исполнения, но к установке таких отопительных агрегатов предъявляются дополнительные требования.

Использование для отопления отопительного оборудования, рассчитанного для установки на пол (мощностью до 30 КВт), требует выделения под монтаж котла отдельного помещения, которое, в соответствии со СНиП 2.04.05.II-35, должно быть обязательно оборудовано вентиляцией. Кроме того, это помещение-котельная должна отвечать следующим требованиям:

  • минимальная площадь – 4 м кв.;
  • объём помещения — свыше 8 м куб;
  • высота потолков — от 2200 мм;
  • ширина двери — не менее 80 см;
  • наличие в помещении открывающихся окон;
  • устройство специальной постоянно открытой продушины;
  • площадь остекления должна превышать 0,05 м 2 на 1 м 3 помещения (норма для легкосбрасываемых конструкций во взрывоопасных помещениях — СНИП 31-03-2001).

Воздух с кислородом, необходимым для горения топлива и работы котла, поступает в отопительный агрегат снаружи через вентиляционный канал. В котельной место расположения воздуховода — верхняя часть помещения, стена или потолочная часть. Для удобства чистки воздуховода на 30 см ниже основного канала делается ревизионное отверстие-лючок, закрывающееся створкой или крышкой-заглушкой.

Важно! Работа приточной вентиляции рассчитывается следующим образом: 1 кВт мощности котла требует 8 см 2 площади сечения канала продушины; при естественной вентиляции за счет внутренней воздушной массы для 1 кВт потребуется уже 30 см 2 площади её сечения.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.


Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м 2 , поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.

На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

  • длина – 3,0 м;
  • ширина – 2,0 м;
  • высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео.

Грамотная и эффективная вентиляция в котельной в частном доме

Для стабильной и эффективной работы котла отопления в том помещении, в котором он находится, обязательно нужна вентиляция. Это необходимо для притока воздуха в камеру сгорания, если она открытого типа, создания тяги, удалению продуктов сгорания.

Эффективная вентиляция в котельной в частном доме обеспечивает бесперебойную и безопасную работу системы. Для ее проектирования и монтажа изучают нормы, делают расчет, составляют схему и выбирают материалы.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

  • Минимальная площадь – от 15 м².
  • Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
  • Два вида воздухообмена – естественная и принудительная.
  • Площадь окон – 300 см² на 1 м³ объема.
  • Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
  • В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

Схема вентиляции котельной

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

  • Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
  • Вытяжной монтируется выше камеры сгорания.
  • В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
  • Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Вентиляция для газового котла. Важные требования, которые нужно соблюдать

Вентиляция для газового котла в частном доме – это безопасное и эффективное, бесперебойное функционирование отопления помещений любого назначения. Грамотное обустройство системы вентилирования является сегодня обязательным условием эксплуатации любого оборудования, работающего с использованием газа. Показатели кратности воздухообмена и производительности регламентируются нормативными документами.

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Требования к конструкции

Частные домовладения, как правило, оснащаются стандартным отопительным оборудованием, работающем на голубом топливе, поэтому показатели мощности не превышают 25-35 кВт. Нормы монтажа не предполагают возведения отдельных котельных, но установка возможна только при соблюдении ряда требований, представленных:

  • минимальной площадью проёмов окон – 30 мм 2 на кубометр;
  • минимальной площадью помещения – 15 м 2 ;
  • минимальной высотой потолков – 220 см;
  • наличием отверстия под вентиляцию;
  • наличием форточки.

Поверхность стены в котельной должна быть обшита негорючим материалом, а минимальное расстояние до оборудования – 100 мм. С целью защиты используется огнестойкая цементно-стружечная плита или листовой оцинкованный металл. Отдельную котельную, при желании, следует обустраивать в пристройках, чердачных и цокольных помещениях, в подвалах.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

  • газовое котловое оборудование;
  • отвод коаксиальный углового типа;
  • прямой коаксиальный трубопровод;
  • отводчик скапливающегося конденсата;
  • фильтрующая система и защитная решётка;
  • наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

  • разметка отверстия в соответствии с диаметром трубы;
  • высверливание отверстия согласно выполненной разметке;
  • монтаж трубы вентиляции через отверстие с небольшим уклоном;
  • заполнение всех образовавшихся пустот при помощи монтажной пены;
  • установка специальной заслонки для регулирования скорости движения воздуха.
  • монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

  • разметка местоположения вентиляционного канала согласно диаметру трубы;
  • пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
  • фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
  • подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Вытяжка для настенных котлов с закрытой камерой

Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:

  • сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;
  • дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
  • недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
  • подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
  • прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
  • вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
  • между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.

Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.

Последствия отсутствия вентиляции

В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.

Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения. При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива.

голоса

Рейтинг статьи

Вентиляция для газового котла в частном доме

Газовый котел нуждается в свежем воздухе. Поэтому надежная и правильно рассчитанная вентиляция является обязательным условием его работы.

Из-за недостатка кислорода топливо будет сгорать не до конца, что вызовет падение КПД котла и увеличение количества образующейся сажи.

При отсутствии хорошей вентиляции угарный газ и прочие вредные продукты сгорания могут накапливаться в помещении. Это приведет к ухудшению самочувствия или серьезному отравлению.

Как обустраивается вентиляция для газового котла в частном доме, и какие требования предъявляются к ней в различных нормативных документах.

Основные типы вентиляции в частном доме и их особенности

Любая вентиляционная система включает в себя две составляющие:
  • один или несколько каналов, по которым в помещение поступает свежий воздух – приточку;
  • каналы по которым выводится наружу отработанный воздух, насыщенный водяным паром, запахами и вредными газами – вытяжку.

В зависимости от того, какая сила побуждает воздух двигаться в нужном направлении, различают две разновидности вентиляции.

Естественная

Функционирование системы основано на тяге, которая образуется в вытяжном канале за счет конвекции. Такая вентиляция является наиболее предпочтительной, поскольку для нее не нужно какое-либо оборудование и, соответственно, энергоснабжение.

Однако, у нее есть особенности, игнорировать которые нельзя:

  • с помощью естественной вентиляции нельзя обеспечить значительную кратность воздухообмена;
  • приточный и вытяжной каналы должны иметь большую площадь сечения;

Работа системы всецело зависит от разности температур внутри и снаружи помещения (летом естественная вентиляция работает очень плохо или не работает совсем), а также от силы ветра.

Принудительная

В данном случае двигателем воздушного потока служит вентилятор. Система получается более сложной и энергозависимой, но зато позволяет выиграть в следующем:

  • объем поступающего воздуха легко контролировать и можно увеличить до сколь угодно большого значения;
  • воздуховоды могут иметь любой диаметр и протяженность;
  • система безупречно работает в «любую погоду, в любое время года».

Схема принудительной вентиляции

В зависимости от того, где именно установлен вентилятор, различают несколько видов принудительной вентиляции:

  1. Приточная: вентилятор располагают в приточном канале. Обычно к этому варианту прибегают в том случае, если воздух нужно прогонять через фильтр, который также установлен в приточке. За счет работы вентилятора в помещении образуется подпор, заставляющий воздух выходить через вытяжной канал и щели в окнах и дверях.
  2. Вытяжная: если воздух снаружи достаточно чист, вентилятор можно установить в вытяжке. В этом случае воздушный поток будет засасываться не только через приточный канал, но и через щели в окнах и дверях. Если их много, что характерно для старых деревянных окон и дверей, то приточку можно вообще не делать.
  3. Приточно-вытяжная.

Как нетрудно догадаться, в вентсистеме последнего типа вентиляторы имеются в обоих каналах — приточном и вытяжном. Как правило, такие системы применяются в производственных помещениях.

Как проверить вентиляцию газового котла в частном доме?

Работоспособность вентиляционной системы проверяется очень просто: к вытяжному каналу (обычно он снабжен решеткой) следует поднести фрагмент газетного листа, который при наличии достаточного воздушного потока должен затягиваться внутрь.

Если ничего подобного не происходит, это может означать как засорение вытяжного канала, так и отсутствие притока свежего воздуха.

Последнее чаще всего обусловлено установкой металлопластиковых дверных и оконных блоков: в отличие от обычных деревянных, они перекрывают проемы абсолютно герметично. Еще одна причина – установка межкомнатных дверей без просвета внизу – это в том случае, если приточный и вытяжной каналы находятся в разных помещениях дома.

Требования к установке газового котла

Оценить количественно работу вентиляции можно при помощи специального инструмента, измеряющего скорость движения воздуха.

Установив его рабочий орган в виде вертушки в вытяжном канале, нужно определить скорость потока, и полученный результат умножить на площадь поперечного сечения канала. В результате мы получим объем воздуха, который система пропустит через себя за единицу времени.

Вентиляционные трубы бывают либо пластиковыми, либо металлическими. Какие трубы для вентиляции в частном доме предпочтительнее использовать, вы узнаете, прочитав данную статью.

Пошаговую инструкцию по установке приточной вентиляции в частном доме смотрите тут.

Знаете ли вы, что качественная вентиляция в гараже может значительно увеличить срок службы автомобиля? По этой ссылке https://microklimat.pro/sistemy-ventilyacii/v-garazhe-svoimi-rukami-sxema.html вы узнаете, как правильно организовать воздухообмен в гараже.

Выбор вентиляционной системы для частного дома

Поскольку котел эксплуатируется только в холодное время года, когда разность наружной и внутренней температур является достаточной для хорошей конвекции, вентиляцию в котельной стараются делать естественной. При этом надо учитывать требования, оговоренные в СНиП II-35-76:

  1. Объем поступающего в котельную за 1 час воздуха должен в 3 раза превосходить объем котельной при условии, что высота потолка в ней составляет не менее 6 м. При меньшей высоте потолка за каждый недостающий метр кратность воздухообмена нужно увеличить на 0,25.
  2. Скорость движения воздуха в вытяжном и приточном каналах должна составлять не менее 1 м/с.

Рассмотрим конкретный пример. Предположим, газовый котел установлен в помещении размером 4х4 м с высотой потолка 3 м. При такой высоте потолка кратность воздухообмена должна составлять:

К = 3 + (6 – 3)х0,25 = 3,75.

Газовый котел с вентиляционной трубой

Таким образом, за час в котельную должен поступать такой объем воздуха:

V = 4х4х3х3,75 = 180 куб. м.

Учитывая, что скорость потока воздуха при естественной вентиляции составляет примерно 1 м/с, диаметр приточного и вытяжного воздуховодов D можно подсчитать путем извлечения квадратного корня из выражения (180х4)/(3,14х3600) = 0,256 м.

Если в котельной вентканал уже есть, и его сечение меньше расчетного, вентиляцию придется делать принудительной. При этом мощность вентилятора подбирается с таким условием, чтобы он компенсировал недостаток производительности вентсистемы в режиме естественного воздухообмена.

Обустройство приточной вентиляции в частном доме с газовым котлом

Входное отверстие вытяжного канала размещается в верхней зоне помещения.

В естественной системе этот канал обязательно должен быть вертикально направленным и иметь длину не менее 3 м. Иначе тяга будет недостаточной.

Сверху вентканал накрывается дефлектором, который предотвращает попадание внутрь осадков и при наличии ветра обеспечивает дополнительную тягу.

Если же вентиляцию предполагается сделать принудительной, вытяжной воздуховод можно прокладывать и горизонтально.

Наружный воздух может поступать через щели в окнах. Также допускается забор воздуха из соседнего помещения, если в него наружный воздух поступает в достаточном объеме.

Если же в доме установлены металлопластиковые окна, необходимо установить приточный канал.

Данный элемент обычно устанавливают в рабочей зоне котла, так чтобы поступающий снаружи воздух, богатый кислородом, сразу попадал в топку. При этом вытяжку и приточку располагают максимально далеко друг от друга. Часто один из каналов или оба сразу оснащают обратным клапаном, предотвращающим движение воздуха в противоположном направлении.

В самом простом исполнении приточный канал представляет собой пластиковую трубу, на которую снаружи одевается мелкая сетка (защита от насекомых и мелких животных). Для ее установки в наружной стене проделывается отверстие. Проще всего выполнить его при помощи алмазной сверлильной машины, но достать ее имеется возможность далеко не всегда.

За неимением такого устройства в стене перфоратором по кругу высверливают несколько отверстий небольшого диаметра, а затем разрезают промежутки между ними.

Отверстие следует делать с достаточно большим уклоном в наружную сторону, чтобы гарантированно предотвратить попадание в приточный канал дождевой влаги.

Более практичным является приточный клапан заводского изготовления, например, марки КИВ или КПВ. Он снабжен дождеотбойником, поэтому может устанавливаться без значительного уклона в наружную сторону.

С внутренней стороны клапан оборудован декоративной решеткой с заслонкой, посредством которой можно регулировать пропускную способность устройства.

Отверстие в стене под установку приточного клапана, как самодельного, так и фирменного, по диаметру должно быть несколько больше воздуховода. После установки устройства зазор между ним и стеной задувается монтажной пеной.

Минус каркасных домов в том, что они в основном изготавливаются из таких материалов, которые практические не пропускают воздух. Вентиляция в каркасном доме — разновидности систем и особенности монтажа своими руками.

Типы и модели калориферов для приточной вентиляции описаны в следующем материале.

Видео на тему

Газовый котел для отопления частного дома: виды и монтаж

Владельцам частных домов приходится решать проблему отопления самостоятельно. Если есть возможность пользоваться магистральным газом, то лучшим решением проблемы является газовый котел для отопления частного дома. Современные установки для бытового использования экономичны, безопасны, эффективны и, как можно увидеть на фото, имеют привлекательный дизайн.

Для организации автономного отопления жилого дома нередко используют газовые котлы для частного дома. Современные отопительные агрегаты имеют отличные отзывы, так как они удобны в использовании, имеют высокий КПД и практически не требуют внимания владельцев. Разберемся, какие виды котлов отопления можно использовать для частного дома.

Характеристики

Современный рынок отопительного оборудования предлагает широкий выбор агрегатов, предназначенных для использования в бытовых условиях. Поэтому подобрать лучший бывает непросто. Чтобы сделать правильный выбор, нужно принять во внимание не только отзывы потребителей, но и конкретные условия эксплуатации оборудования.

Рассматривая модели котлов на фото, невозможно оценить работоспособность агрегата, нужно обязательно изучить технические характеристики моделей, провести сравнение и только потом сделать окончательный выбор. Разберемся, какими бывают виды отопительных котлов, предназначенных для бытового использования.

Вид топлива

Если дом можно подключить к магистральной подаче газа, то сомнений нет, стоит выбирать отопительные агрегаты, работающие на природном газе. Если же такой возможности нет, но она должна появиться в ближайшей перспективе, то стоит обратить внимание на универсальные котлы.

Если обычные отопительные агрегаты работают на одной разновидности топлива, то универсальные модели могут использовать разные виды. Так, если через некоторое время появится возможность подключения дома к магистральному газу, стоит приобрести универсальные агрегаты, которые могут работать на природном и сжиженном газе, или на газе и солярке.

Совет! Выбирая универсальные отопительные агрегаты, проведите сравнение стоимости теплоносителей, чтобы выбрать наиболее выгодный вариант.

После того, как газ будет подведен к дому, не потребуется менять котел, нужно будет только установить другую горелку или изменить настройки отопительного оборудования.

Энергозависимый или нет?

Большинство современных моделей являются энергозависимыми. Благодаря использованию электроэнергии, отопительные агрегаты становятся более эффективными и удобными в использовании. Однако в некоторых случаях установка энергозависимого оборудования невыгодно. Например, при постройке дома в районе с нестабильным энергоснабжением.

Количество контуров

Изучая виды отопительных агрегатов для использования в бытовых условиях, необходимо обратить внимание на количество контуров. Одноконтурные модели используются в основном для отопления, двухконтурные работают и на систему отопления, и на подачу воды. Двухконтурные модели могут быть:

  • Проточными. В этом случае, подогрев воды в контуре ГВС начинается с момента, как кран горячего водоснабжения будет открыт.
  • Накопительными. В этом случае используется накопительный бойлер. Этот вариант более удобен, если расход воды в доме достаточно большой.

Совет! Как свидетельствуют отзывы, при использовании проточных систем нагрева воды приходится ждать, пока вода не нагреется до нужной температуры. Если же используется агрегат с накопительным бойлером, то в распоряжении хозяев всегда будет достаточный запас горячей воды.

Способ монтажа

Существует два вида бытовых отопительных агрегатов:

  • напольные;
  • навесные.

Навесные модели крепятся на стену при помощи специальных кронштейнов. Это компактные модели, но они имеют ограничение по мощности. Настенные модели котлов отлично подходят для организации отопления небольшого частного дома, а вот для коттеджа в два-три этажа их мощности может не хватить.

В этом случае, потребуется либо купить несколько навесных котлов, установив их последовательно, либо приобрести более мощную напольную модель. Последний вариант, как правило, является более выгодным с экономической точки зрения.

Особенности монтажа

Требования к помещению, в котором планируется установить котел достаточно жесткие, но их несоблюдение опасно для жизни домочадцев. Одноконтурные котлы мощностью до 60 кВт разрешено устанавливать в нежилых помещениях, в которых:

  • имеется естественное освещение;
  • эффективно работает вытяжка;
  • для отделки стен и потолка использованы негорючие материалы;
  • высота потолка – не менее двух с половиной метра;
  • объем – не менее 15 м³;
  • ширина дверей – не менее 0,8 метра.

В жилых домах этим требованиям отвечает кухонное помещение, ведь именно там устанавливается вытяжка, имеется окно, а для отделки стен используется керамическая плитка.

Более мощные и двухконтурные агрегаты нужно устанавливать в изолированных помещениях, в которых устроена эффективная приточно-вытяжная вентиляция. Эффективно работающая вентиляция для газового котла в частном доме важна для котлов с открытыми топками и естественной тягой через дымоход.

Выполнить работу по установке котла и подключению к нему труб подачи теплоносителя можно самостоятельно, а вот выполнять подключение подачи газа и проводить пусконаладочные работы должны специалисты.

Заземление

Еще одним обязательным условием безопасной эксплуатации котла является правильно выполненное заземление. Многие хозяева считают, что заземление – это необязательное мероприятие, однако это неверное мнение, заземлить отопительное оборудование нужно обязательно.

Дело в том, что металлический корпус оборудования накапливает статическое электричество, которое создает поле. Это электрическое поле может негативно влиять на электронную плату блока управления котлом и даже вывести ее из строя. Поэтому если своевременно не заземлить агрегат, то ему вскоре может потребоваться дорогостоящий ремонт.

Кроме того, статическое электричество, накапливающееся на корпусе, будет вызывать неприятные ощущения при прикосновении к оборудованию. Поэтому выполнить заземление необходимо для собственной безопасности. Чтобы выполнить заземление, необходимо заранее приобрести заземлитель, который может быть искусственным или естественным.

Совет! Какие типы заземлителей использовать, чтобы выполнить заземление, решать хозяину придется самостоятельно, так как отзывы об естественных и искусственных заземлителях противоречивы.

Естественный заземлитель – это металлическая конструкция, имеющая контракт с грунтом. Искусственное приспособление это:

  • погруженные в землю стальные трубы, расположенные вертикально;
  • стальной уголок;
  • полосы стали.

Выполнять заземление самостоятельно не рекомендуется, лучше поручить эту часть работ специалистам.

Дымоход

Система отведения продуктов сгорания котла должна работать эффективно. При неисправном дымоходе эксплуатировать котел нельзя. Современные агрегаты, как правило, комплектуются датчиком, контролирующим силу тяги, при ее недостаточной интенсивности, котел просто не включится. Основные правила монтажа дымохода:

  • диаметр котла не должен быть меньше диаметра выпускного патрубка;
  • высота дымохода должна быть достаточной для создания тяги, поэтому конец трубы должен возвышаться над коньком крыши не менее чем на полметра;
  • по возможности, дымоход не должен иметь поворотов.

Итак, газовый котел для частного дома – это оборудование, предназначенное для работы автономной системы отопления. Как свидетельствуют отзывы, современные отопительные агрегаты, предназначенные для бытового использования, отличаются эффективностью, экономичностью, безопасностью и практически не требуют внимания хозяев.

Вытяжка для котла в частном доме, установка вытяжного оборудования

Для отопления частного дома владельцы все чаще используют, не старые печи, а современные отопительные системы. Исходя из того, какое топливо используется, бывают твердотопливные (угольные), жидкостные (дизельные) и газовые системы.

Установка вытяжки необходимо для нормального функционирования котла

Газовые котлы наиболее удобное и эффективное оборудование для автономного отопления. Котловое оборудование устанавливается в отдельных помещениях, котельных, с собственной вентиляционной системой. Циркуляция воздуха крайне важна для нормального функционирования отопления и безопасности жителей дома.

Котельные и система вентиляции в них

В основе работы системы автономного отопления лежит процесс горения. Во время горения топливо, взаимодействуя с кислородом, превращается в углекислый газ и водяной пар. В результате этого процесса выделяется большое количество тепла. Газовые котельные обустраивают в чердачных помещениях, отдельных комнатах или в отдаленных от дома строениях. В подвалах котлы устанавливать нельзя.

Для поддержания горения в газовой котельной необходима постоянная циркуляция, обмен загрязненного углекислым газом на богатый кислородом воздух. Обеспечить это можно с помощью системы вентиляции воздуха. Воздухообмен бывает естественным и принудительным. Естественный воздухообмен обеспечивают открытые окна, щели в дверях, вытяжки с проточным механизмом, дымоходы.

Принудительный или механический воздухообмен обеспечивают вентиляторы. Вытяжной вентилятор для газового котла будет вытягивать продукты горения наружу, а приточный нагонять чистый кислород внутрь комнаты. Приточная вентиляция, вытяжка или дымоход — обязательные атрибуты котельной.

Схемы монтажа вытяжной трубы в частном доме, что необходимо для безопасности жильцов

Вентиляция необходима не только для поддержания работы котла и повышения эффективности отопления, но и для безопасности жильцов дома. В процессе сгорания топлива выделяется угарный газ. При больших концентрациях он вызывает удушье и смерть, а при малых сонливость, утомляемость и одышку. Также при работе газового котла могут возникать небольшие утечки природного газа, который тоже не безопасен для человека. Вытяжка для котла не даст грязному воздуху распространяться по другим комнатам и защитит семью от вредных воздействий.

Правила обустройства котельной

Санитарные правила прописывают требования к обустройству бытовых котельных и вентиляции в них.

  1. Выход воздуховода в котельной с газовым котлом располагают вверху, на потолке.
  2. На 30 сантиметров ниже отверстия для обустройства дымохода проделывают дополнительный канал. Он будет участвовать в очищении дымохода.
  3. Чистый воздух должен прибывать через вентиляционное отверстие из улицы или из соседней с котельной комнаты через отверстия внизу дверей.
  4. С улицы в котельную должен попадать воздух в объеме 30 квадратных сантиметров на единицу мощности котла.

Если котел работает на мощности до 30 киловатт, то обустраивать его в отдельном помещении не обязательно. Его устанавливают на кухне, когда:

  • площадь помещения больше 15 квадратных метров;
  • потолок находятся на высоте больше 2 метров;
  • окна легко открываются и снабжены форточкой;
  • внизу двери просверлены отверстия для притока воздуха из прилежащего помещения.

Отопительный котел большой мощности устанавливается с котельной

Отопительный котел большой мощности обязательно требует наличия котельной. Стены в котельной частного дома должны быть выполнены из негорючих материалов. Оборудование устанавливается на расстоянии больше 10 сантиметров от стены.

Установка вытяжного оборудования

Для вентиляции в помещении с газовым котлом удобнее всего использовать естественную тягу. Диаметр вентиляционного отверстия составляет от 15 до 25 сантиметров, в зависимости от мощности котла. В продушину вставляют пластиковую трубку небольшого размера. Внутреннее отверстие трубки оборудуют обратным клапаном. Он препятствует вытягиванию чистого воздуха обратно на улицу. Снаружи дома отверстие прикрывается сеткой, предохраняющей вентиляционный канал от засорения.

Установка вытяжки проходит точно также. Выходная часть вытяжной трубы закрывается конусом, чтобы защитить внутреннее пространство от мусора и осадков. Вытяжка устанавливается прямо над котлом, а приточный вентиляционный канал за отсеком с топливом. Вытяжка для котельных в доме должна быть сделана из термостойкого материала, который выдерживает резкие перепады температур. Корпус вытяжки должен быть устойчив к действию газа, серы, золы и ржавчины.

Систему вентиляции, основанную на естественной тяге, легко обустроить своими руками. Но она имеет один существенный минус. По санитарным нормам воздух в помещении с газовым котлом должен обновляться полностью три раза в один час. Настроить и проконтролировать природную тяговую вентиляцию нельзя. Циркуляция газов находится в прямой зависимости от времени года и направления ветра.

Дымоходы для вентиляции котельной

Принцип работы дымохода также основан на тяге. По дымоходу углекислый и угарный газы, пар, зола и другие побочные окисленные продукты выходят в атмосферу. В бытовых условиях используют вертикальные и горизонтальные дымоходы. Бытовые дымовые трубы имеют цилиндрическую форму и изготовлены чаще всего из нержавеющей стали. Дымоход часто строят своими руками из камня, кирпича или бетона. Дымоходная вентиляция должна соответствовать санитарным нормам.

  1. Дымоход делают полностью герметичным, дым и газы не должны пропускаться внутрь котельной. Чтобы обеспечить это, трубы дымоходов штукатурят. Делают это обычно своими руками.
  2. Дымоход должен возвышаться на 2-5 метров над козырьком крыши дома, чтобы обеспечивать нормальную тягу.
  3. Диаметр дымохода котла должен быть немного меньше вентиляционного вытяжного дымохода.
  4. Размер сечения трубы дымохода всегда указывают в технических характеристиках котла.
  5. Дымоходный воздуховод не должен иметь больше трех изогнутых участков.

Дымоход для газового котла требует периодической очистки

Недостаток дымоходов в том, что они требуют периодической чистки. Дымоходные трубы регулярно забиваются сажей и копотью. Проверку и чистку труб проводят по правилам до начала отопительного сезона, когда они не функционируют.

Оборудование для искусственной вентиляции котельной

Бывают случаи, когда природную вентиляцию в помещении с газовым котлом устроить невозможно. В таких случаях на помощь приходит система принудительного механического воздухообмена. Для вытягивания загрязненного воздуха и подачи в комнату чистого служат вентиляторы. Чаще всего для бытовых нужд используют агрегаты, встраиваемые в вентиляционный канал. Их называют канальными. Дольше всего прослужат модели закрытые в корпусах из меди и алюминия. Эти материалы стойки к высокой температуре.

Для экономии часто устанавливают оборудование, предназначенное только для удаления или притока воздуха. Но для обеспечения большей безопасности лучше установить полную систему механической циркуляции.

Вытяжной вентилятор для газового котла выбирают в зависимости от возможностей самого котла, количества сгибаний и длины воздуховода. Нужно подбирать вентилятор с запасом мощности.

Самый главный плюс механической системы вентиляции в котельном помещении – возможность автоматического контроля. Когда котел включается в работу, датчики запускают вентиляторы. После выключения котла, вентиляторы еще какое-то время циркулируют воздух, а потом автоматически выключаются. Установку вентиляционного оборудования часто производят самостоятельно, но лучше воспользоваться помощью строителей, ведь устройства достаточно тяжелые.

Свой дом нуждается в качественном автономном отоплении. Правильное обустройство вентиляции обеспечит высокую производительность, безопасность и долгую службу отопительных котлов.

Устройство дымохода в многоквартирных многоэтажных и малоэтажных домах

Специальные дымоходы чаще используются в новых проектах малоэтажных домов, в квартирах которых предусмотрено наличие камина. Как правило, дымохода в многоквартирном многоэтажном доме (5, 9 и больше этажей) — не существует. Их роль выполняют вентиляционные каналы, которые расположены на каждом стояке. Это обусловлено тем, что в таком строении отопительные и газовые системы представлены трубами центрального обеспечения дома. За их состояние и подачу газа и отопления отвечают городские службы. Эти трубы коммуникаций находятся в подвальном помещении многоэтажного дома. Хотя бывают и другие варианты.

Устройство дымохода в многоэтажном многоквартирном доме Вернуться к оглавлению

Содержание материала

Работа вентиляционных каналов

Вентиляционные каналы в доме способствуют выводу газовых паров в случае протечки газовой трубы в самом подвале или на стояке. Также благодаря такой системе во всех квартирах есть специальные вентиляционные окошки, через которые осуществляется выход паров газа. Вентиляционные трубы поднимаются вверх до самой крыши с подвального помещения.

Такие дымоходы сооружаются ещё в процессе строительства дома вместе со стеной здания, чаще всего из кирпича.

Внутри вентиляционные каналы ничем не отделаны, так как такие работы могут повлиять на качество вывода вредных газов, ширина у них достигает 50 см. На практике встречаются трубы квадратной и прямоугольной формы, в данной ситуации всё зависит от типа строения и его размеров.

Схема устройства вентиляционных каналов в многоэтажном панельном доме

Обслуживанием таких дымоходов занимаются городские службы ЖЭКа. Они должны один раз в год в летний период времени качественно прочистить дымоход. В ходе таких работ проверяется и состояние труб газового и отопительного обеспечения.

Вернуться к оглавлению

Автономное отопление в квартире

На сегодняшний день современные технологии позволяют произвести отключение от центральной системы отопления и подсоединение к автономному обеспечению. Для таких действий необходимо получить соответствующее разрешение в газовом хозяйстве. Его специалисты выезжают на объект и составляют проект автономного отопления. После чего производится установка индивидуального дымохода.

В качестве отопительной системы используются:

  • современные газовые котлы;
  • колонки;
  • конвекторы.

Под каждое такое оборудование есть свои системы дымоходов и трубы, которые могут быть в стене или с выходом на крышу по наружной стене. Всё будет зависеть от того, где именно расположено оборудование.

Схема устройства автономного отопления многоквартирных домов

На данный момент многие газовые котлы для обеспечения автономного отопления устанавливаются на кухне.

Для этого необходимо обеспечить для них достаточное пространство и соблюдать все установленные нормы безопасности:

  1. От оборудования (газового котла) до предметов мебели должно быть минимальное расстояние в 50 см.
  2. Оборудование должно находиться рядом с вентиляционным каналом, чтобы в случае внутренней утечки газа пары поступали из помещения в вентиляционное окошко.
  3. Перед установкой газового котла нужно качественно прочистить вентиляционные каналы.
  4. Устанавливается оборудование на стене или на полу. Для этого на поверхность должен быть огнеупорный отделочный материал (керамическая плитка).
  5. Обеспечить выход паров через дополнительный дымоход, который размещается в стене.

На данный момент есть одноконтурные, которые обеспечивают только обогрев помещения, и двухконтурные котлы для обогрева комнат и нагрева воды. Для того чтобы использовать двухконтурный котёл, необходимо получить разрешение от Горводоканала.

Устройство одноконтурного и двухконтурного котлов отопленияВернуться к оглавлению

Отопление в многоквартирном доме

На данный момент многоквартирные дома могут быть не только многоэтажными. Большую популярность в последнее время стали обретать коттеджные городки. Строения в несколько этажей и множеством квартир. Дымоход в многоквартирном доме может быть представлен единой системой. На практике можно наблюдать и несколько дымоходов, которые выходят из каждой отдельной квартиры. Здесь всё напрямую зависит от системы отопления в коттедже. Она может быть единой (центральной) или автономной для каждого жильца.

Проект современного коттеджного городка

Как правило, в таком строении используется автономная система отопления на газу с оборудованием, что и для автономного отопления квартиры. Есть нормы и правила его установки и безопасного использования. В отдельных случаях в квартирах выстраивается отдельное помещение, в котором устанавливается газовый котёл, котельная.

Совет. Такое помещение должно иметь размер не менее 2 кв. м. Таким образом, можно получить беспрепятственный доступ к оборудованию в случае поломки или утечки газа.

Также котельная должна иметь хорошую систему вентиляции, кроме существующего  дымохода. Для этого можно использовать искусственную систему вентиляции, которая представляет собой современные автоматические вытяжки или естественную, состоящую из выстроенных вентиляционных каналов, идущих от подвального помещения и до крыши строения. Отделка котельной в доме производится керамической плиткой или штукатуркой, на полу рекомендуется использовать только кафель.

Есть несколько видов котлов, которые используются для отопления коттеджного строения с многочисленными квартирами: парапетные газовые котлы и газовые колонки.

Схема устройства автономной системы отопления в трёхэтажном многоквартирном домеВернуться к оглавлению

Парапетный котёл и дымоход для него

Парапетные котлы являются одной из разновидностей бездымоходной системы отопления. Все они имеют прямоугольную форму и оснащены специальной камерой для сгорания вещества. Для того чтобы обеспечить качественный процесс горения, необходимо будет обустроить систему подачи и вывода воздуха из камеры. Для этого на котле есть несколько отверстий, через которые и осуществляется поток воздушных масс и отвод продуктов горения.

Схема устройства и установки парапетного котла

Таким образом, в помещение не может попасть угарный газ, который вреден для состояния здоровья человека. Для того чтобы продукты сгорания выходили на улицу нормально, в стене строения сооружается своеобразный дымоход (отверстие). Такой тип котла может быть использован в любом строении, даже где ещё при проектировании не предусмотрено сооружение дымохода.

Так как парапетный котёл работает не только от подачи газа, но и от электричества, то все необходимые подключения таких коммуникаций должны осуществляться только специалистами в этой области. Это своеобразные меры безопасности, которые необходимо соблюдать при выборе данного оборудование для отопления помещения.

Вернуться к оглавлению

Газовый котёл и устройство его дымохода

Обычные газовые котлы и колонки работают только от подачи газа, к ним в процессе монтажа подключается труба. Она может быть отдельной и идти из подвального помещения, или осуществляется врезка в трубу, которая находится в квартире.

Подключением такого оборудования должны заниматься специалисты газового хозяйства. Самостоятельно осуществлять данные действия не рекомендуется.

Для такого оборудование в обязательном порядке необходимо соорудить дымоход. Как правило, он изготавливается из кирпича. Работает такое оборудование довольно просто.  Для нормальной и стабильной его работы в помещении, где установлен газовый котёл, понадобится качественная вентиляционная система.

Схема устройства газового котла и соединение его с дымоходом

Для строительства дымохода в многоквартирном или в частном доме, где есть газовая система отопления или камин, используется кирпич.

Кладка кирпича должна осуществляться с применением специального известкового раствора. Это необходимо по той причине, что продукты горения, которые проходят через дымоход, соединяются с воздухом, и образуется сажа. Также не исключено, что из-за разности температурного режима внутри дымоходной кирпичной трубы будет собираться конденсат.

Всё это может разрушать строительный материал. В результате этого может произойти откол кирпича, который упадет вниз дымохода и закупорит нормальный отвод газов и вредных веществ.

Совет. Чтобы такого не происходило, используется технология «труба в трубе». Для этого внутри дымохода пускается труба для отвода конденсата. В противном случае, со временем необходимо будет осуществлять замену кирпичного дымохода.

Кирпичный дымоход может быть стеновым или коренным. При выборе типа конструкции стоит обратить внимание на систему отопления и вентиляции в доме.

Не стоит забывать, что дымоход в доме должен быть закрыт специальным козырьком. Это защищает трубу от попадания в неё дождя, снега и порывистого ветра. Это мера безопасности, которую также рекомендуется соблюдать.

Простой металлический козырёк для защиты дымоходаВернуться к оглавлению

Чистка дымохода в многоквартирном доме

Чисткой дымохода в многоквартирном многоэтажном доме занимаются специальные государственные службы. Есть и частные фирмы, которые за определённую плату осуществляют такой процесс очень качественно.

Чистка должна осуществляться не реже, чем один раз в год. Она может производиться перед включением отопительного оборудования или после окончания отопительного сезона. В идеале осуществляется две чистки в год. Таким образом, обеспечивается безопасность жильцов всего дома и качество отвода угарных газов и вредных веществ.

Осуществляется этот процесс при помощи специального оборудования или металлических щёток. Использовать оборудование будет гораздо проще и эффективнее, так как применение металлических щёток может занять довольно большой промежуток времени. Если в квартире есть автономное отопление, то очищение дымоходной трубы не составит большого труда.

В частном доме такой процесс не занимает много времени и если котёл работает на твёрдом топливе, то есть специальные полена, которые необходимо жечь в необходимый момент. Они очищают трубу дымохода от конденсата и сажи.

На этом видео можете посмотреть, какие способы очистки дымохода применяют в частном загородном доме или в бане

Вернуться к оглавлению

Виды дымоходных труб

Все трубы для дымохода подразделяются на:

  • подвесные;
  • стеновые;
  • коренные.

Подвесная дымоходная система монтируется на наружную стену строения. Стеновые размещаются внутри стены, и очень часто для их сооружения используется кирпич. Коренные дымоходные системы представляют собой трубу, которая находится рядом с отопительным оборудованием или печью.

Для сооружения дымохода используются трубы:

  • асбоцементные,
  • металлические,
  • сэндвич-трубы,
  • модульные,
  • керамические.



Асбоцементные трубы довольно практичны. Они используются для монтажа отдельного дымохода, который может находиться в стене или соприкасаться со стеной строения. Такие трубы очень часто вставляются в кирпичный дымоход. Промежуток между ними и кирпичом заливается прочным бетонным раствором.

Дымоход из асбестовой трубы

Если асбоцементные трубы находятся на наружной стене здания, то они должны быть защищены от воздействия погодных явлений или климата. Для этого используется бетонный раствор и сооружается специальный короб. Если труба находится снаружи здания, то в ней необходимо сделать вентиляционные окошки, которые будут закрываться и открываться. С их помощью можно осуществить качественный отвод газовых образований и увеличить тягу в котле. Если же такая труба устанавливается в многоэтажном доме, то окошки должны быть расположены внизу и вверху трубы.

Дымоход из металлических труб является наиболее распространённым вариантом для современных многоквартирных домов

Металлические трубы используются для изготовления наружного дымохода. Они могут идти по всей наружной стене до самой крыши, а могут быть просто в виде выхода из стены. Изготавливаются такие конструкции из качественного нержавеющего материала. Чтобы утеплить их на зимний период года, необходимо поместить слой специального утеплителя, который закрывается ещё одной трубой, получается «труба в трубе».

Как происходит монтаж наружного дымохода в высотном многоэтажном доме, можете посмотреть на этом видео

Совет. Для утепления трубы можно также использовать минеральную вату.

Сэндвич-трубы представляют собой довольно простую конструкцию, в которой используется система гильзования. Только между такими трубами располагается слой изоляционного материала.

Модульные и керамические трубы довольно просто собираются. Но их в стандартных многоэтажных домах нет возможности встретить. Чаще всего они используются в частных домах или в коттеджных многоквартирных строениях.

Также такой вид труб используется для изготовления кирпичного дымохода. Они прокладываются вовнутрь основного дымохода. Расстояние между кирпичной трубой и керамической можно заполнить бетонным раствором или использовать специальные минеральные изоляционные материалы.

Вернуться к оглавлению

Какой трубе отдать предпочтение для сооружения дымохода

Выбор трубы для дымохода напрямую зависит от системы отопления. В многоэтажных домах с квартирами используются кирпичные вентиляционные каналы. Это обусловлено тем, что всё строение может быть возведено с применением такого строительного материала. Если же дом панельный, то очень часто для изготовления дымохода (вентиляции) используются асбоцементные трубы. Керамические и металлические стоят гораздо дороже.

Что касается автономного отопления в квартире, то лучше отдать предпочтение металлическим или керамическим дымоходам. Они могут проходить через стены и выходить на самую крышу, но только по наружной стене строения.

В таком случае трубы крепятся специальными металлическими держателями, которые монтируются на стену здания. Дымоход в многоквартирном доме чистится ручным способом с использованием металлических щёток.

Как правильно установить газовый котел в деревянном доме или каркаснике

Помимо требований Газнадзора, установка газового котла в деревянном доме, должна соответствовать правилам пожарной безопасности и действующим строительным нормам. Существуют ограничения, действующие исключительно на здания из дерева.

Можно ли котел на газе поставить в деревянном доме

Существующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключение составляют многоквартирные постройки старого образца.

Требования к помещению для установки газового котла в деревянном доме, включают в себя следующее:

  • Котельную располагают на цокольном этаже или в одной из комнат. В деревянном доме, запрещается монтировать газовый котел в подвале, кроме специально оборудованного, отдельно стоящего помещения.
  • Помещение должно соответствовать требованиям, описанным в ППБ и санитарным нормам.
  • Запрещается размещение отопительного оборудования в жилых комнатах. Не допускается установка в кухне-гостиной, условно запрещен монтаж в ванной комнате и туалете.
  • Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.

Перед вводом в эксплуатацию, проводится проверка работоспособности системы отопления, а также наличия всех необходимых узлов безопасности. Инспектор Газнадзора убедится, что соблюдены требования, касающиеся установки котельного оборудования.

Отдельно проводится аудит на наличие всех документов, необходимых для ввода котла в эксплуатацию. Минимальный пакет документов включает в себя:

  • Результаты исследований электролаборатории, проверяющей параметры установленного заземления.
  • Разрешение Ростехнадзора.
  • Проект газоснабжения дома.

Полный список документов согласовывают в местном управлении Газового хозяйства.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

  • Нормы, оговаривающие минимальные требования к котельной.
  • Правила подключения системы дымоудаления и вентиляции.
  • Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

  • Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.
  • Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме.
    Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.
  • Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.
  • Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

  • Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.
  • Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.



  • Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

  • Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

  • Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.
  • Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.
    Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.
  • При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.



Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Как повесить котел отопления на газе в доме из дерева

Технические условия монтажа газового котла в каркасном или рубленном доме, существенно отличаются.

В первом случае, речь идет о пустотелом материале, поэтому, для фиксации используются специальные крепежные шины. При большом весе котельного оборудования, газовый котел в каркасном доме, рекомендуется устанавливать на сквозные шпильки, фиксирующиеся снаружи здания.

Навеска котла в каркасном доме, существенно увеличивает нагрузку на стену. Существуют ограничения по весу оборудования. Если планируется установка модели с встроенной буферной емкостью, предпочтение стоит отдать котлам в напольном исполнении.

Методы крепления котла на деревянную стену бревенчатого или брусового дома, отличаются простотой фиксации. Для монтажа применяют специальные болты по дереву, обеспечивающие надежное крепление.

При монтаже навесного оборудования, потребуется соблюдать нормы ППБ и выдерживать минимальные расстояния до дверных и оконных проемов.

Какую подложку использовать на деревянную стену

Если котельная облицована деревом, предусматривают защиту от возгорания. Подложка на деревянную стену под газовый котел, выполняется несколькими способами:

  • На стену вешают слой базальтового утеплителя, после чего обшивают его стальным листом.
  • Используют специальные базальтовые огнезащитные листы. Преимущество данного решения – минимальная толщина защитного слоя, с одновременным обеспечением максимальной огнезащиты.

Монтаж навесного котла в деревянном доме без предварительного изготовления защитного слоя – запрещен!

Расстояния от котла до потолка, окон и дверей

При планировке дома, учитывают будущее расположение котельной и продумывают точное место установки с учетом минимальных требований, относительно расстояний до потолка, оконного и дверного проема. Котел размещают с учетом следующих требований:

  • Котел располагается на глухой стене, без оконных и дверных проемов.
  • Для оптимального притока воздуха и воздухообмена помещения, котел устанавливают напротив дверного проема. Минимальное расстояние 2-3 м.
  • Расстояние до пола, выдерживают в пределах 0,8-1,8 м. В этом промежутке, допускается установка котла. Минимальное расстояние до потолка, не менее 0,8 м.
  • Потолки обшивают негорючим материалом. Оптимально подходит ГВЛ плита. Допускается дальнейшая отделка гипсовыми смесями.

Если все требования соблюдены, газовая котельная в деревянном доме, будет отличаться высокой безопасностью. После обследования, инспектор Газнадзора выдаст все необходимые документы и заполнит акт о вводе отопительного оборудования в эксплуатацию.

Отдельная котельная в частном доме фото. Правильная котельная для частного дома

Котельная в частном доме своими руками возможна. Но такую ​​работу нужно делать строго поэтапно. Во-первых, вам предстоит определиться с местом расположения котельной. Он может стоять отдельно, внутри дома или под крышей на чердаке.

Котлы бывают нескольких типов, в зависимости от топлива, на котором они работают.


  • необходимо спрятать электропроводку;
  • освещение должно быть опломбировано;
  • хорошая вентиляция.
  1. Электрические котлы не позволят вам экономить на электроэнергии. Зато оборудование не занимает много места и безопасно по сравнению с другими типами устройств.

Выбрать радиатор тоже несложно. Радиаторы различаются по материалу, из которого они изготовлены. Они могут быть:

сталь
  • ;
  • чугун
  • ;
  • биметаллический;
  • алюминий
  • .

Чугун, например, долго сохраняют тепло, но и нагреваются тоже долго.Стальные радиаторы подходят для использования антифриза. Вы можете регулировать температуру его нагрева. Но, естественно, такой тип радиатора подвержен коррозии. Алюминиевые требовательны к воде, которая в них циркулирует. Плюсы их использования – доступность и хорошая теплоотдача. Биметаллические устройства прочны, устойчивы, но отличаются низкой теплоотдачей. Радиаторы устанавливаются под окнами на кронштейны строго горизонтально. Сначала делается разметка, необходимо соблюдать расстояние до пола от 7 до 15 см.

В системах отопления используются трубы из таких материалов, как металл, медь и металлопластик. Обратите внимание, что самостоятельно установить металлические и медные трубы сложно; для этого требуется специальное оборудование.

Первым этапом строительства котельной в вашем частном доме будет обустройство для этой цели отдельного помещения. Это помещение должно быть 15 кубометров и 2,5 метра в высоту. Она должна быть отделена от смежных помещений перегородкой из огнеупорных материалов, таких как бетон, природный камень, керамогранит или другие.

При планировании следует учитывать расположение всех устройств, чтобы обеспечить свободный и быстрый доступ. Пол должен быть выложен плиткой.

Под котел делается стяжка толщиной около 5-6 см. Также потребуется позаботиться о гидроизоляции для защиты от перепадов температур. Потолок лучше всего покрасить. Исходя из мер безопасности, в этом помещении необходимо окно, а стены утеплены термостойкими материалами. Котельная должна быть оборудована вытяжкой.Для хорошей вентиляции некоторые прорезают отверстия в нижней части двери. Обратите внимание, что движение воздуха необходимо для стабильной работы котла. Обратите внимание на монтаж дымохода: труба, входящая в дымоход, не должна быть меньше выхода из котла. Не забудьте продумать и заземлить все электрооборудование.

Котельная в отдельном от дома помещении должна также отвечать следующим требованиям: фундаменты котельной и дома не соприкасаются.Помещение нельзя строить из легковоспламеняющихся материалов. Наличие канализационной трубы, необходимой для слива теплоносителя. Многие владельцы домов отдают предпочтение этому типу котельной, поскольку для нее не нужно выделять площадь, она более безопасна в случае возникновения проблем.

Монтаж системы отопления – дело ответственное и сложное, требующее определенных навыков и профессионализма. Система газового котла отопления может быть двухконтурной или одноконтурной. Один контур отопительный, а для получения горячей воды нужна колонка или бойлер.Котел подбирается в соответствии с требуемым объемом. Так что придется произвести точный расчет системы отопления.

Схема установки системы отопления

Это важно! Монтаж газового оборудования должен производиться только соответствующей организацией, при наличии разрешений и определенных условий помещения!

  1. Крепление котла на опоре.
  2. Подключение к дымоходу.
  3. Монтаж радиаторов отопления.
  4. Монтаж патрубков, место для слива теплоносителя.
  5. Установка расширительного бака и теплового насоса.

Первый запуск системы осуществляется только в присутствии специалиста. Создать котельную в доме своими силами возможно, но только при наличии технических знаний, инженерных навыков и золотых рук. Эта работа требует серьезных расчетов и учета всех мер безопасности. Если вы не уверены в своих силах, обратитесь за помощью в специализированную службу по установке котельных в частных домах.

При строительстве загородного дома тщательно продумывается планировка каждой комнаты, в том числе размещение туалета, и с учетом размера окна в котельной. Без котельной не обходится ни один коттедж. Топочная или котельная должна быть оборудована, согласно определенным требованиям, не только СНиПом, но и правилами техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная находится в деревянном доме, расположенном.

Зачем нужен проект котельной?

Котельная в частном доме предусматривает определенные строительные нормы проектирования.Сделать проект самостоятельно невозможно – его должны разрабатывать специалисты, имеющие допуск к данному виду деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для хозяйственных нужд, делают рабочие чертежи. Все технические решения и стандарты описаны в пояснительной записке. Результат работы специалистов предоставляется на согласование в соответствующие организации.

На этапе проектирования учитываются следующие критерии:

  1. Тип энергоносителя: выбирается по условиям объекта.Где-то можно использовать газ, а где-то только дрова. Лучше всего выбрать двухконтурный котел.
  2. Режим отопления: учитывается режим проживания жильцов — постоянный или периодический. В последнем случае целесообразно установить программу управления системой отопления на усмотрение владельца.
  3. Расположение котельной или котельной с учетом объема котла и размера помещения.

Проект печи необходимо предоставить на согласование в газовую службу, приложив к нему пакет дополнительных документов:

  • технический паспорт котельного оборудования;
  • санитарно-гигиеническое заключение;
  • руководство по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев. Если у регулятора нет претензий к проектной документации, то она заверяется печатью и передается заказчику. Только сейчас можно приступать к обустройству котельной в частном доме. Если к проекту есть замечания, то он возвращается на доработку с последующей повторной процедурой согласования.


Где разместить котельную?

В значительной степени требования зависят от технических характеристик оборудования.Например, для электрокотлов нет необходимости оборудовать отдельное помещение, такое оборудование можно встроить где угодно, лишь бы не испортился дизайн помещения. Что касается других видов котлов, то для них нужно оборудовать отдельные помещения или приспособить помещение внутри дома:

  • отдельно стоящая котельная;
  • на чердаке;
  • в малогабаритном автономном модуле;
  • котельная в подвале частного дома очень распространена;
  • в самом доме, если предварительно обустроить комнату;
  • в приложении.

Итак, если места для новостроек не хватает, топку можно оборудовать прямо в доме, не забывая о правилах установки котла в жилом помещении. Однако лучше еще на этапе строительства разместить оборудование в подвале или чердаке. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление самое экономичное, поэтому далее рассмотрим требования к газовой котельной в частном доме.

Какой размер нужен для котельной в доме?

Газ достаточно взрывоопасный вид топлива, поэтому оборудование помещения под газовый котел должно соответствовать ряду требований и правил СНиП. При мощности котла не более 30 киловатт оборудовать отдельное помещение не нужно, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв.м.


Размещение отопительного оборудования на кухне допускается только при соблюдении следующих требований:

  • стены должны быть отделаны огнеупорными материалами;
  • площадь помещения должна быть не менее 15 кв.м.;
  • потолки высотой не менее 2,5 метров;
  • ближе к полу необходимо оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
  • необходимо установить систему вентиляции;
  • наличие окон с окном обязательно;
  • площадь окна также регламентируется требованиями: на каждый кубический метр кухни должно приходиться 30 сантиметров площади остекления, то есть окно в котельной площадью 15 квадратных метров должно иметь площадь не менее 1.5 квадратных метров. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топки.


Требования к топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюдать не только основные требования, но и ряд дополнительных :

  • огнестойкость стен, разделяющих помещения;
  • дневной свет;
  • система вентиляции с частотой замены воздуха 3 раза/час;
  • отдельный выход на улицу;
  • обеспечивает удобный доступ к обслуживанию котла;
  • объем помещения не менее 15 куб.м.

Также необходимо соблюдать основные нормы СНиП, если вы устанавливаете оборудование в отдельно стоящей котельной:

  1. Фундамент отдельно стоящего здания не должен соприкасаться с фундаментом жилого дома.
  2. Стены и крыши должны быть отделаны только огнеупорными материалами.
  3. При возведении здания необходимо использовать раствор с песком.
  4. Для котла необходимо соорудить отдельный фундамент в 15-20 см от пола.
  5. Необходимо провести канализацию, чтобы при необходимости можно было сливать теплоноситель из системы.

Приятным бонусом такой компоновки является то, что вы не будете слышать шума газового обогревателя во время его работы.


Как организовать вентиляцию?

Чтобы котел работал с максимальной эффективностью, необходимо обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сгорания топлива.Как правило, для этого достаточно естественной вентиляции, но если помещение сильно герметизировано, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри помещений и могут спровоцировать возгорание.

  • Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то для обеспечения естественной циркуляции воздуха достаточно просто просверлить в стене отверстие диаметром 10-15 см и соответствующим образом установить в него пластиковую трубу. размер с решеткой или сеткой.Внутри трубы должен быть установлен обратный клапан, чтобы воздух мог выходить из помещения.

Вентиляционный колпак устроен так же, защищая его на выходе от атмосферных осадков. А вход должен располагаться внизу, рядом с калорифером – так поток свежего воздуха будет поступать прямо в камеру сгорания. А так как продукты сгорания топлива поднимаются вверх, над агрегатом следует разместить вытяжной колпак.

  • Принудительная вентиляция.Когда нет возможности обеспечить естественную вентиляцию или ее недостаточно, исходя из мощности котла, то можно прибегнуть к искусственной циркуляции воздуха. Основные элементы – вентиляторы необходимо подобрать с учетом мощности нагревателя, добавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе оборудование может взорваться при отсутствии свежего воздуха!


Требования к обустройству дымохода

Дымоход – еще одна важная деталь при обустройстве котельной частного дома.И к этому оборудованию тоже выдвигаются определенные требования, и если их не выполнить, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем основные требования к монтажу дымохода согласно СНиП:

  1. Труба дымохода должна быть именно того диаметра, который рекомендован в техпаспорте котла отопления.
  2. Количество отводов и отводов трубы строго ограничено — не более трех.
  3. Высота дымохода также ограничена — над крышей, но не более 5 м.
  4. При этом срез дымохода не должен располагаться ниже уровня самой кровли, иначе через него будет подсасываться воздух, что может привести к задымлению.
  5. Труба должна быть исключительно металлической, цилиндрической формы со специальными отверстиями для удобной периодической очистки.
  6. Категорически запрещается монтировать защитный зонт или другие подобные конструкции в верхней части дымохода.
  7. Сечение трубы также должно полностью соответствовать требованиям конкретной модели. отопительный котел.
  8. Трубопровод должен быть газонепроницаемым, иначе продукты сгорания топлива будут выбрасываться не наружу, а обратно в котельную.
  9. В стене котельной необходимо сделать два отверстия: одно для дымохода, а другое расположить чуть ниже для удобства обслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 года.


Особенности монтажа оборудования

Газовые котлы могут быть двух типов: настенные и напольные.

Монтаж настенного устройства производится при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в помещении не должна превышать 80 %.

  1. В первую очередь необходимо отделать стены помещения термостойкими строительными материалами слоем или толщиной не менее 2 мм.
  2. Так как вентиляция в котельной частного дома является одним из обязательных элементов, то следующим этапом делается вентиляционное отверстие в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие над оборудованием, также с трубой, выходящей наружу.
  3. Далее можно переходить непосредственно к установке оборудования. Для этого в стене делают отверстия на высоте не менее 80 см от пола, и параллельно ему. На одном уровне ли установлены кронштейны, можно проверить с помощью строительного уровня.
  4. После этого необходимо повесить настенный котел на кронштейны и зафиксировать его.
  5. В самой высокой точке система оборудована воздушным клапаном и расширительным бачком.
  6. Для предотвращения засорения теплообменника на патрубке, подающем теплоноситель, должен быть установлен сетчатый уголковый фильтр, по обеим сторонам которого, как и на патрубках, размещены шаровые краны. Эта мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
  7. Затем отопительное оборудование подключается к дымоходу.
  8. После этого можно приступать к подсоединению труб к патрубкам, выходящим из котла, сняв установленные заводом-изготовителем заглушки. Труба подачи воды подсоединяется к верхнему патрубку, а напорная – к нижнему. Лучше всего это делать газовой сваркой. При этом уклон труб должен быть не менее 5 мм на каждый метр трубопровода.
  9. Завершающий этап – обвязка, то есть подключение котла к системе газа, электричества, гидравлики.


Перед монтажом отопительного оборудования необходимо обязательно установить в систему следующие элементы:

  • вентиль/газовый кран;
  • счетчик;
  • газовая сигнализация;
  • термозапорный клапан.

В этом случае электросчетчик должен быть оборудован автоматическим выключателем (УЗО), который предотвратит перегрев или короткое замыкание проводки.

Перед первым пуском котел необходимо заполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, расположенный в нижней части изделия.

Напольные котлы значительно мощнее и, соответственно, больше по размерам, чем навесные, поэтому их обычно размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и для навесного, но есть несколько важных нюансов:

  1. Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки котла продукт распределяется максимально равномерно. Устанавливать оборудование лучше на небольшой постамент из цементно-песчаной стяжки.
  2. После крепления котла его необходимо подвести к дымоходу, а также к системе отопления дома, установив фильтр для защиты от засоров.
  3. При подключении оборудования к водопроводу врезку в водопровод следует располагать как можно ближе к вводу трубы в дом. Эта мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
  4. В завершение нагревательное оборудование обвязывается и проверяется.


Таким образом, вы сможете своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других контролирующих органов, благодаря чему система отопления будет работать эффективно и безопасно. Помните, что невыполнение даже одного требования может быть очень неприятным.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является гарантией комфортной температуры в частном доме даже в самые суровые зимы, но и защищает вас от различных поломок и аварий, в том числе опасных для жизни и имущества .Кроме того, правильное и горячее водоснабжение избавит вас в будущем от проблем с приемкой, проверками, согласованиями и прочими бюрократическими процедурами. Важнейшей составляющей инженерных систем является котельная в частном доме – о подборе оборудования для нее и полных схемах монтажа, какие выбрать, основную информацию вы можете получить здесь, в этой статье.

Котельная в частном доме — подбор оборудования, монтаж полной схемы

Котельная в частном доме — основные виды

Не существует единого проекта котельной, обязательного для всех частных домов – размеры, расположение и параметры помещения могут иметь существенные отличия.Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо отапливать, бюджета, выделенного на строительство, и личных предпочтений владельца земельного участка. Исходя из расположения, различаем четыре типа котельной в частном доме. , вы можете прочитать в нашей статье.


Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройке к нему часто используют термин «топка».

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является находящееся в ней оборудование. От грамотного ее подбора зависит не только функциональность, мощность и долговечность системы отопления, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Таблица. Котельная для дачи — необходимое оборудование.

идентификация оборудования Выполняемая функция

Основа системы отопления и горячего водоснабжения. Сжигая газ, дрова, уголь, пеллеты или электричество, он нагревает теплоноситель, которым является обычная вода.

Прибор, нагревающий воду, используемую в хозяйственных нуждах- для душа, мытья посуды и прочего.

Емкость, в которую поступает вода, вытесняемая системой отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может произойти прорыв.

Емкость с водой или другим теплоносителем. Он собирает «лишнее тепло», вырабатываемое котлом, и отдает его радиаторам отопления в сильные морозы.

Инженерные коммуникации, предназначенные для отвода продуктов сгорания от топлива отопительных котлов.

Устройство, равномерно распределяющее охлаждающую жидкость по всем радиаторам. Без него поддерживать одинаковую комфортную температуру во всех помещениях крайне сложно.

Устройство, применяемое в системе отопления с принудительной циркуляцией теплоносителя.Обеспечивает необходимое линейное давление.

Комплект приборов, регистрирующих температуру и давление в котле, бойлерной и магистралях, а также контролирующих концентрацию вредных веществ в воздухе котельной.

Различные краны и клапаны, необходимые для регулирования расхода теплоносителя в системе отопления.

Основной элемент системы отопления — от котла и коллектора, по ним теплоноситель поступает к радиаторам.

Набор датчиков и оборудования, используемых для поддержания заданной пользователем температуры и давления в системе.

Устройство, очищающее воду перед поступлением в отопительный котел и магистрали отопительной системы.

В следующих разделах статьи будут рассмотрены нюансы выбора и правила размещения наиболее важного оборудования для котельной из таблицы выше.»P , Вы можете прочитать в нашей статье.»

Отопительный котел — схема установки

Начнем с котла отопления – «сердца» системы отопления и горячего водоснабжения большинства загородных домов. В качестве ознакомления приведем классификацию схемы расположения и подключения нагревателей.

Начнем с первого — по расположению они делятся на два типа:

Как следует из названия, обогреватели первого типа размещаются непосредственно на стене жилого дома.В большинстве случаев в состав таких устройств также входит насос, коллектор, датчики и другое оборудование. С точки зрения пользователя такой дизайн крайне удобен — все в одном месте и по одной цене. Кроме того, настенный котел отлично устанавливается на кухне или в коридоре, не занимает много места и не требует обустройства длинного и сложного дымохода – продукты сгорания можно вывести через короткую трубу, размещенную в стена непосредственно за обогревателем.

Но, как и у любого сложного устройства, у настенного котла есть свои недостатки. Первая — это высокая сложность всей системы — большое количество оборудования помещается в небольшой объем. И имеет большую вероятность поломки, особенно при неграмотной установке и неправильной эксплуатации. Вторым недостатком настенных котлов отопления является их относительно небольшая мощность. В силу своей конструкции такой прибор не способен обеспечить количество тепла, которого хватило бы для обогрева очень большого загородного коттеджа… А вот для небольших домиков в селах или в частном секторе настенный отопительный котел будет в самый раз.

Напольные устройства имеют противоположные преимущества и недостатки. Они обладают высокой мощностью, достаточной даже для самых больших зданий. Кроме того, напольные котлы отопления рассчитаны на максимальную надежность даже за счет габаритов и бесшумной работы. При этом для них лучше отвести отдельное помещение, называемое топкой, или построить собственную котельную.Также для напольных котлов отопления потребуется дымоход и целый набор оборудования, необходимого для доставки теплоносителя к радиаторам и надежной работы всей системы.

Что касается схем подключения магистралей к нагревателю, то они классифицируются по способу циркуляции в ней жидкости (может быть естественной или принудительной). В первом случае теплоноситель движется в трубах за счет разницы плотности и температуры. Обустройство системы отопления с естественной циркуляцией воды позволяет сэкономить на насосах, но общая длина линий ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы необходимо устанавливать под углом. Некоторые владельцы загородных домов считают это недостатком – наклонные магистрали выглядят не лучшим образом с точки зрения эстетики.

Подключение системы отопления с принудительной циркуляцией теплоносителя имеет прямо противоположные преимущества и недостатки. Из плюсов следует отметить, что длина линий не имеет ограничений, кроме того, сами трубы можно укладывать так, как вам удобно и красиво.Также сама система будет поддерживать постоянное и высокое давление жидкости. Но для всего этого необходимо приобрести комплект насосов, которые, помимо своей стоимости, для работы потребуют электроэнергии.

Еще одним признаком, по которому классифицируют схемы подключения котла отопления, является способ прокладки подающей и отводящей труб. По этому признаку системы отопления делятся на однотрубные и двухтрубные. В первом случае подводящая и отводящая магистрали представлены одной трубой – теплоноситель от котла проходит последовательно через все радиаторы.В этом случае хозяин дома выиграет в стоимости всей системы, но проиграет в качестве ее функционирования – ближайшие к котельной батареи будут чрезмерно горячими, а самые дальние, наоборот, будет холодно.

Важно! Еще одна проблема стандартной однотрубной системы – невозможность регулировать температуру в радиаторах. Этот дефект устраняется при монтаже системы отопления по . Вы можете увидеть его устройство на изображении ниже.

Двухтрубная схема подключения магистрали к котлу отопления обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулирования мощности каждой отдельной батареи. Но при этом владельцу частного дома придется вкладывать больше средств и сил на прокладку инженерных коммуникаций на стадии строительства или ремонта.

В свою очередь двухтрубная схема подразделяется на следующие подвиды:

  • вертикальный с верхней проводкой;
  • вертикальный с нижней разводкой;
  • горизонтальный тупик;
  • горизонтальное прохождение;
  • горизонтальная балка.

Сам процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в проектной организации составляется схема установки и расположения котла, котла, расширительного бака, другого оборудования и магистралей.

Этап 2. Проект находится на согласовании в различных проверяющих организациях, в том числе в облгазслужбе.

Шаг 3. Дымоход прокладывается в здании или помещении, отведенном под котельную.

Шаг 4. После дымохода прокладываются остальные инженерные сети- канализация, электропроводка, подающие и отводящие линии системы отопления, газо- и водоснабжения, вентиляции.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона отделка котельной выполнена негорючими материалами.

Шаг 6. Котел, бойлер и расширительный бак установлены и подключены.

Цены на отопительные котлы

котел

Газовый котел – требования к установке

На сегодняшний день широкое распространение получили отопительные котлы

, вырабатывающие тепло за счет сжигания газа. Во многом это связано с доступностью и дешевизной топлива для них. Но в то же время у таких теплогенераторов есть одна серьезная проблема – при неправильной установке и эксплуатации есть риск возгорания или даже взрыва.Поэтому установка газовых котлов отопления требует учета многих достаточно строгих норм. Без их соблюдения утеплители не пройдут приемку соответствующих организаций. Планируете оборудовать на даче газовую котельную? Тогда обязательно ознакомьтесь с этим разделом статьи. Здесь мы собрали основные нормативные требования к установке газовых котлов отопления. Они представлены тремя списками. Первый относится к обогревателям, установленным на кухне или в коридоре, второй – к тем приборам, которые находятся в специально отведенном помещении в доме.Последний список содержит требования к котельной как отдельному строению от жилья.

Возможна установка газового котла отопления на кухне или в коридоре при мощности агрегата менее 60 кВт. Требования к его размещению следующие.


Если газовый теплогенератор имеет мощность более 60 кВт, но менее 350, то его нельзя размещать ни на кухне, ни в коридоре (а учитывая габариты всего оборудования и производимый шум, он будет еще и неудобен ).Есть необходимость обустроить топку – отдельное помещение, где будет располагаться котел, бойлер, коллектор и все остальное. Безусловно, такая котельная для частного дома должна отвечать комплексу требований.


Совет! Независимо от того, где установлен котел, обязательно оборудуйте его датчиком, реагирующим на повышенную концентрацию газа в помещении.

Для котлов мощностью 350 кВт и более требуется отдельная котельная.При его обустройстве обязательно обратите внимание на изоляцию труб с горячей водой от этого строения до основного дома – так вы уменьшите потери тепла и сэкономите топливо и деньги. Что касается требований к отдельной газовой котельной для частного дома, то они следующие.

  1. Котельная имеет свой отдельный фундамент.
  2. Стены должны быть выполнены из материала с высокой устойчивостью к горению.
  3. Внутренняя отделка полов, стен и потолков должна быть негорючей.
  4. Наличие окна и окна обязательно.
  5. Ширина двери в котельную не менее 0,8м.
  6. Электропроводка в котельной должна быть защищена от воспламенения и искрения.
  7. Под напольный газовый котел обязательно наличие подложки высотой от 15 до 25 см. По длине и ширине он должен выступать за края агрегата не менее чем на 10 см.
  8. Требования к объему и высоте котельной такие же, как и в предыдущих списках.

Если в доме нет централизованного отопления, то для обогрева помещений используются котлы. Для размещения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления используются и другие элементы, кроме котла. При обустройстве помещения под котельную владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания оборудования будут сведены к минимуму, а в помещении будет обеспечена теплая атмосфера.

Компоненты системы отопления частного дома

Существует самых разных схем отопления … Каждый хозяин выбирает наиболее подходящую для своего дома. При выборе отталкиваются от типа топлива. Наряду с этим учитывается и пропускная способность системы. Если здание отличается большой площадью, то чаще всего котельную устраивают в специальном помещении, оборудованном коллектором и гидравлической стрелкой. Если конструкция небольшая, то будет достаточно установки расширительного бака.Такая схема для рассматриваемого случая является наиболее подходящим вариантом. Далее приведем полный перечень оборудования, необходимого для создания котельной в частном доме, а также объясним принцип работы, чтобы понять, какое устройство котельной будет быть оптимальным в определенных условиях.

Котельная, устраиваемая для отопления частного дома, состоит из следующих элементов:

Устройство помещений для отопительных котлов

Каждый вид отопительного оборудования имеет свои особенности эксплуатации … Поэтому помещение будет оборудовано по-разному в зависимости от выбранных инсталляций. Фото позволяют увидеть, каким должно быть помещение для котельной, оборудование в которой работает на разных видах топлива. Ниже мы опишем основные особенности комнаты.

Требования и нормы

Если вы решили оборудовать в своем частном доме котельную для эффективного обогрева помещений, то посмотрев фото на специализированных сайтах, вы сможете увидеть, как должна выглядеть котельная после завершения всех работ .

Решая, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами техники безопасности при проведении работ по ее обустройству.

Устройство наружной котельной в частном доме

Во избежание проблем при эксплуатации котельной все работы должны выполняться с соблюдением определенных правил и требований .

Требования

В некоторых домах кухня является единственным помещением , в котором можно разместить оборудование котельной.В таких случаях к обустройству этого помещения предъявляются следующие требования:

  • высота потолков в помещении должна быть не менее 2,5 м. Минимальный объем помещения должен быть 15 куб. На каждый киловатт мощности, размещаемой в помещении, на оборудование должно приходиться 0,2 кубометра;
  • Обязательным условием является наличие вентиляции на кухне в рабочем состоянии. За один час он должен обеспечить 3-х кратную циркуляцию воздуха (приток, компенсирующий выхлоп и сгорание кислорода).

При выполнении расчета мощности системы вентиляции на кухне используется следующая формула:

М = (Ш х В х 12) + 30%, где:

М — мощность вытяжки;

Н — высота потолка;

S — площадь котельной;

12 — количество воздухообменов в час, 30% — минимальный запас мощности котельной для эффективной очистки воздуха.

Там должен быть вентиляционный канал удален … Он должен достигать высоты дымохода… Только в этом случае будет обеспечена трехкратная циркуляция воздуха. Декоративной решеткой выход из помещения должен быть закрыт. Он должен располагаться на расстоянии 30 см от потолка.

Обязательным требованием к котельной в частном доме является наличие окна на кухне, через которое будет обеспечиваться аварийная вентиляция.

Настенные газовые установки в котельных частных домов, устанавливаются на поверхности, отделанные материалами, не поддерживающими горение.Как правильно выполнить сборочные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если в помещении, которое обустраивается под котельную, таких условий нет, то в этом случае монтаж следует производить на оштукатуренные поверхности. При этом между стеной и отопительным агрегатом соблюдайте расстояние 10 см .

Металлический экран используется для утепления стен частного дома, которые не распространяют горение.Представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выступал за корпус устройства по бокам на 10 см, а сверху и снизу на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

После завершения монтажа котельного оборудования в подвале и получения полноценной системы отопления котел следует обвязать. При этом необходимо следить за тем, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже уровня пола.Это крайне важно в тех случаях, когда выполняется монтаж систем с естественной циркуляцией. Затем вы можете перейти к основной сцене .



Где сделать котельную в доме? Какие требования к котельной и оборудованию? … Каковы особенности обеспечения устройств в котельной? Мы постараемся ответить на все эти вопросы. Во избежание дальнейших аппаратных проблем и неудобств. По расположению помещения для котельного оборудования разделяют несколько часто используемых вариантов:

  • Котельная внутри дома, в отдельном помещении.
  • Котельная находится под крышей, на чердаке.
  • Отдельно стоящее здание котельной.

Отделка котельной. Как сделать котельную своими руками?

Что нужно знать, чтобы сделать котельную своими руками? В принципе, в изготовлении котельной нет ничего сверхъестественного. Что же касается, то тут действительно все сложно. Что же касается теплого пола, то тут вопрос проще.

Итак: как сделать котельную в доме?

  • Необходимо отделить котельную от соседних помещений стеной наружу, это понятно.
  • Если необходимо установить ограждающие конструкции вокруг котла, то их необходимо покрасить специальными термостойкими красками. Спросите в любом строительном магазине, Вам подскажут.
  • Может использоваться как материал для котельной, керамической плитки и специальных металлических панелей.
  • Необходимо защитить или оштукатурить все минеральные поверхности, так как от перепадов температур они разрушатся.
  • Если дом деревянный, необходимо пройтись специальной огнезащитной грунтовкой.
  • В качестве изоляционного материала также хорошо использовать огнеупорный гипсокартон.
  • Пол: пол лучше всего цементно-песчаный, в идеале плиточный. Также хорошо позаботиться о гидроизоляции во избежание протечек, если ваш котел двухконтурный, или предвидятся перепады температур, которые могут образовывать конденсат.
  • Потолок можно просто покрасить.
  • При проектировании котельной необходимо предусмотреть место для всех устройств, которые будут располагаться в помещении (например, должно быть достаточно места для свободного доступа ко всем устройствам).

Требования к котельной в частном доме:

Котельная в доме предъявляет определенные требования. Если мощность всех ваших отопительных приборов, до 350 кВт, а для частного дома этой мощности чаще всего более чем достаточно, то основные требования к котельной:

  • Котельная должна быть не менее 15 куб.м. Но точные параметры все же лучше уточнить у обслуживающей компании и коммунальных служб.
  • Высота потолков не менее 2 метров 50 сантиметров.
  • Несмотря на вышеперечисленные параметры, для обслуживания котла и сопутствующего оборудования удобный подход со всех сторон.
  • Отопительная должна быть отделена от остальных помещений стенами.
  • Если у вас деревянные стены, то их, конечно же, необходимо утеплить теплоизоляционными материалами.
  • БЕЗОПАСНОСТЬ! На случай взрыва оборудования (что практически невозможно, если все установлено правильно, но безопасность прежде всего) необходимо предусмотреть размер окна, тогда при взрыве оно вылетит оконная дыра, но само здание не рухнет.Для расчета размера оконного проема достаточно взять объем вашей котельной и умножить на 0,03. Например: если объем вашей котельной 20 кубометров, умножьте на 0,03. 20х0,03 = 0,6 (м2) То есть площадь вашего окна должна быть не менее 0,6 кв.
  • Как сделать вентиляцию в котельной? Во избежание скопления газов, которые могут привести к взрыву, в котельной предусмотрена вентиляция. Диаметр вытяжного отверстия не менее 13 см. Хотя выдвигают свои требования в зависимости от модели котла.
  • Как сделать вытяжку в котельной? Необходимо предусмотреть и подсос воздуха . Иначе в случае нехватки воздуха котел может просто работать некорректно, вплоть до угасания горения. Отверстия 0,01 кв.м на 10 кВт от мощности оборудования. Например: возьмем обычный котел мощностью 100 кВт, значит, общая площадь отверстий для забора воздуха должна быть 0,1 квадратных метра, или 10 сантиметров. Чаще всего над дверью устанавливают либо вентиляционные решетки, либо внизу двери прорезают отверстия, общая площадь которых должна быть достаточной для обеспечения котельной воздухом.
  • следует делать таким образом, чтобы труба, идущая в дымоход, была не меньше диаметра выхода из котла.
  • Стяжка под котлом должна быть не тоньше 5 см
  • Все электрооборудование (например) в котельной должно быть заземлено.
  • Ко всем запорным клапанам должен быть обеспечен свободный доступ для аварийного ограничения.
  • Если в котельной более одного котла, все они должны иметь отдельные выходы в дымоход.
  • Помимо оборудования котельной, стоит подумать и о том, где ее организовать.

просмотра

необходимое оборудование и фото проектов. Вентиляция для котельного оборудования

При отсутствии централизованного отопления за отопление дома отвечают котлы. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной.Однако это не так. Зная основы расчетов, правила и принципы проектирования, можно будет самостоятельно спланировать помещение. Типовая схема котельной для частного дома разрабатывается с учетом конкретного типа котла и перечня дополнительного оборудования системы отопления.

Мы поможем Вам разобраться в вопросе, опишем особенности разных котельных, изложим требования и правила их обустройства. Тематические видеоролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

  • встроенные;
  • отдельностоящий;
  • прилагается.

Размер помещения, отведенного под котельную, выбирается исходя из вида топлива, .

Когда обустроить спец сложно, есть еще вариант — мини-котельная.

Размещается в контейнере, собранном по принципу металлических конструкций, который можно разместить во дворе дома. Осталось только подключить к коммуникациям мини-котельную.

Галерея изображений

В каждом доме должно быть уютно и комфортно, но какой уют без тепла? Для этого в домах оборудуется система отопления, которая выглядит как сложная разводка труб и котла.

Именно в котле находится теплоноситель, который нагревается и с помощью насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлаждаясь обратно в котел.И действие повторяется снова.

В настоящее время компании, производящие оборудование для систем отопления, предлагают широкий выбор вариантов отопительных приборов. От дорогих моделей до доступных для простого человека.

Но низкая цена, как правило, не означает качество и долгий срок службы. В связи с этим некоторых потребителей интересует вопрос: как сделать котел отопления своими руками?

Мы постараемся помочь Вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет для вашего дома. Это зависит от типа топлива, которое вы собираетесь использовать.

Разновидности моделей делятся на:

Газ

Это самые сложные по конструкции модели и очень похожи друг на друга. Для установки газового котла необходимо получить разрешение газовой службы, которая может легко противостоять его установке, ссылаясь на то, что необходимо пройти опрессовку котла в их лаборатории.

Но имея акт лабораторной проверки, вам дадут разрешение.

Электрика

Проще всего сделать своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые подключены к контурам подачи и обратки. Нет необходимости в дымоходе и камере сгорания.

Но есть еще два отрицательных момента: электричество дорогое и при падении напряжения снижается мощность котла и температура теплоносителя.


Твердое топливо

Самый популярный и оптимальный вид самодельных котлов для загородных домов. А дрова — самое дешевое топливо.

Жидкое топливо

Этот вариант требует очень много времени. Потребуется строительство рядом с домом отдельного склада для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до котельной нужно проложить трубопровод с обязательной изоляцией.Установите в котле специальную горелку, которая требует сложной настройки.

Строительство твердотопливного котла своими силами

Чтобы сделать своими руками котел в частном доме, нужно иметь навыки и знания сварщика.

Для начала необходимо вооружиться следующими инструментами: сварочный аппарат, автогенный аппарат, болгарка, измерительный прибор в виде рулетки, мел или разметчик, молоток.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, ракель для соединения диам. 25 мм — 2 шт., навесы средние, уголки стальные 25 мм, фурнитура диам. 8 мм.

Внимание!

Эскизы также необходимы. Необходимые чертежи котла можно найти на определенных сайтах всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к строительству здания

Первым делом нужно подготовить необходимые детали.Короб высотой 100-120 см делают из трубы большего диаметра. Нарезаем его по указанным размерам и шлифуем края шлифовальной машинкой.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая одно над другим, но топку сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки — 5 см. Края также следует обработать.Используйте отрезанную часть трубы как дверцу топки, зачищая края.

Теперь необходимо вырезать отверстия для установки труб диам. 25 мм: один на подачу, другой на обратку, друг напротив друга. Обратку делают со стороны на 0,15 м выше топки. Отверстие для подвода тепла вырезается на уровне 0,05 м от верха коробки, а отводы завариваются.

Внимание!

Следующим шагом будет вырезание трех металлических кругов: два диам.425 мм и один диам. 412 мм. Внутри корпуса будет располагаться круг меньшего диаметра. В центре всех кругов делается отверстие диаметром чуть больше 10 см.

Дымоходная часть изготовлена ​​из трубы диам. Длина 10 см, 120-130 мм. А в качестве ножек, труба диам. 25 мм в количестве 4 штук по 5 см. Из арматуры для золоуловителя изготовлено сито диам. 412 мм.

Сборка конструкции котла

К кругу диам. 412 мм, дымоход крепится сваркой.После этого во внутренней части корпуса вверх на 30-35 см от отверстия топки приваривают на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий очень важный момент — это сварка круга с корпусом. Шов должен быть выполнен двухсторонним и качественным, так как он соединяет топку и бак для воды.

На задней внутренней стороне дымохода устанавливается армирующая решетка.Из уголков делаются упоры, которые нужно приварить между топкой и поддувалом, и разместить на них колосниковую решетку.

Внимание!

В конце сваркой прикрепить круг диам. 425 мм до низа котла, приварить ножки и петли для установки дверцы топки.

Проверка работы котла

Когда ваше творение будет полностью готово, вам нужно пройти тестирование. Закройте один ракель и налейте воду в другой.Если швы не пропускают воду, значит, сварочные работы выполнены хорошо.

Не бойтесь, что в процессе эксплуатации появится течь. Подключить котел к отопительной конструкции загородного дома, соединив швабры с трубами теплоносителя. Дымоход должен быть направлен вертикально вверх. Надо утеплить чердак.

Вот и настало время первой печи. Для этого используйте не слишком много дров для обогрева самого котла и дымохода.При скачке температуры может появиться конденсат, который может стать смолистым и сузить диаметр, что повлечет за собой уменьшение тяги.

Во время нагрева необходимо отрегулировать зазор в поддувале, обеспечив правильный размер для прохода воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального сжигания дров и угля. И дым и перегар будут выходить через трубу.

Принцип работы

Думаем, вы и сами уже поняли, что котел – это та же дровяная печь.Энергия от сгорания дров нагревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего контура и дымохода, проходя через резервуар с водой. Корпус нагревается и накапливает охлаждение при выключении котла.

Горячий теплоноситель движется вверх и через верхний отсек поступает в контур системы отопления. И возвращается, остыв, через патрубок снизу в котел.

Монтаж дровяного котла можно выполнить из куба из металла 4 мм, но это более трудоемкий процесс, особенно отдельная сборка топки.

В корпусе размещена камера сгорания, между стенками которой может циркулировать теплоноситель. Этот вариант эффективен, но сложен в конструкции из-за большого количества сварных швов.

Теперь, при необходимости, вы можете построить котел для своего загородного дома самостоятельно!

Котел своими руками фото

2

Необходимость обустроить систему отопления для индивидуального домостроения возникает перед каждым собственником.Не все знают требования нормативных документов и как пристроить котельную к дому. Правильная установка которого обеспечит безопасное использование любого вида топлива. Популярным вариантом является строительство котельной, примыкающей одной стеной непосредственно к дому.

Максимальное количество отопительных приборов в одном помещении — не более двух. Дымоход и приточно-вытяжную вентиляцию необходимо оборудовать с учетом особенностей и мощностных параметров агрегата.

Экспертное заключение

Сергей Юрьевич

Задать вопрос эксперту

Кирпич и бетон — лучшие материалы для возведения стен. Напольное покрытие закрывается сверху листом металла или может оставаться бетонным. Часто используемый метод – укладка плитки из керамогранита на пол. Облицовка стен выполняется негорючей минеральной штукатуркой или плиткой. Дверное полотно изготовлено с учетом требований пожарной безопасности.

В технической документации определяются размеры здания.При этом возле агрегата в пристроенной котельной должно быть свободное пространство для наиболее удобного обслуживания котла в процессе эксплуатации.

Выбор используемого энергоносителя

Очень важно заранее определиться, на каком топливе будет работать агрегат. От рассмотрения выбора котла в основном зависит, как правильно пристроить и обустроить помещение. В основном используются 4 вида энергии:

  1. С точки зрения эффективности выделим природный газ.Его использование имеет еще одно преимущество – идеальные показатели экологичности. Минимальное количество сажи после сгорания позволяет гораздо реже проводить профилактические мероприятия по чистке дымохода и котла.
  2. Использование жидких топлив не требует разрешений других организаций. Необходимо проектировать конструкцию с учетом свободного доступа автоцистерны для заправки баков топливом.
  3. Самый дешевый вариант – использовать твердый энергоноситель. К недостаткам можно отнести ручной способ загрузки топлива и быстрое засорение дымохода.
  4. Электрические котлы работают в безотходном режиме и практически не нуждаются в очистке. Среди недостатков – высокие энергозатраты и длительный процесс оформления разрешительной документации при подключении агрегатов мощностью более 12 кВт к трехфазной сети.

Подобрав нужную модель, можно приступать к предварительным работам.

Особенности помещений для электрокотлов

Самый оптимальный отопительный агрегат с точки зрения безопасности отопления — электрический — не выделяет вредных продуктов горения.Для этого вида топлива можно не устанавливать систему вентиляции. К достоинствам можно отнести КПД до 99%, бесшумность и простоту монтажа. Электрические котлы неприхотливы в плане обслуживания.

Экспертное заключение

Сергей Юрьевич

Строительство домов, хозяйственных построек, террас и веранд.

Спросите у специалиста

Для обогрева помещения площадью более 200 кв.м требуется агрегат мощностью 20 кВт и более.

Требования к твердотопливным модификациям

Низкая взрывоопасность не требует значительных требований к пристроенной котельной для сжигания дров, угля и других твердых компонентов.Расстояние между оборудованием и стенами должно быть не менее 10 см. Чтобы огонь не падал на пол тлеющими частицами, перед топкой необходимо постелить металлический лист.

Поверхность стен и пола отделана негорючими материалами. Для установки окон используется универсальная формула, выведенная из практических исследований: на 1 кВт удельной мощности приходится 8 кв. см площади окна.

Котельные с газовыми отопительными приборами

Использование газового топлива, наиболее популярного среди владельцев частных домов, требует соблюдения значительного ряда требований.

Необходимо правильно пристроить газовую котельную к дому из-за взрывоопасности используемого энергоносителя. Особенно важно обратить внимание на следующие пункты:

  • стандартные параметры объема помещения — 15 куб.м, а площадь — от 6 кв.м;
  • наличие доказанной естественной вентиляции;
  • высота потолков должна быть не менее 2,5 м;
  • площадь оконных проемов — от 0,5 м;
  • подключение к канализации для отвода конденсата и аварийных стоков;
  • обязательное условие для установки дымохода — он должен быть выше конька крыши.Для удобства очистки система вентиляции оснащена дополнительными каналами.

Экспертное заключение

Сергей Юрьевич

Строительство домов, хозяйственных построек, террас и веранд.

Задайте вопрос специалисту

Для удобства использования обеспечьте свободный доступ к устройству.

Подготовительный этап

Еще на этапе разработки проекта важно предусмотреть условия нормативных актов, согласно которым будет построен объект.К основным рекомендациям этих документов относятся:

  • планирование искусственного отопления в помещении. Вырабатываемого агрегатом тепла недостаточно для поддержания необходимой температуры;
  • заблаговременная покупка оборудования поможет учесть указания производителя по устройству технологических отверстий и месту установки агрегата;
  • Планируемая пристройка котельной к деревянному дому запрещается в местах с оконными и дверными проемами.Можно использовать только полностью глухие поверхности или заделать все отверстия в местах примыкания котельной к стене дома;
  • размеры здания под газовое оборудование приведены выше, а для вариантов с другими видами топлива эти параметры составляют высота 2,5 м, площадь 4 кв. м, объем – 15 куб. м;
  • рекомендуется не придерживаться минимальных значений, а выдерживать размеры, установленные для газовых котлов.

Вытяжка должна перекачивать не менее 3-х кратного объема воздуха в течение часа по сравнению с суммой объемов воздушной массы, используемой при горении, и самого помещения.

Особенности возведения пристройки к деревянным строениям

Для объектов данного типа существует строгая последовательность различных этапов, которые необходимо соблюдать в обязательном порядке:

  1. Началом производственного процесса является возведение фундамент. Непременное условие качественного нулевого цикла – дать возможность монолитной конструкции осесть и осесть. На то, чтобы обеспечить его надежность, уйдет год. Это правило особенно важно в случае соседства с деревянным предметом, склонным к легкому возгоранию.
  2. Обратите внимание на особенности рельефа окружающей местности. Это поможет выбрать один из вариантов фундамента с учетом дождевого стока и возможных осадков из-за строения грунта.
  3. Кроме бетонных и кирпичных стен пользуются популярностью и . Такой материал легче всего соединяется с массивом дерева, а реечные бруски идеально выполняют функции крепления. К ним легко потом прибить облицовку стены.
  4. Завершающим аккордом является возведение крыши.В нем аккуратно делается отверстие для установки дымохода.

Начало монтажных работ

В первую очередь следует приступить к монтажу контура заземления, что требуется по правилам нормативной документации. Самый популярный и простой способ – использовать 4 металлические трубы. Они равномерно расположены по всему периметру конструкции. Для соединения между собой трубы связывают уголками с последующей сваркой. Соединение с домом осуществляется стержнями 12 мм.

Запрещается пристраивать несущие стены здания к существующим. Пристройка к дому осуществляется отдельными самостоятельными конструктивными элементами. В процессе строительства предусматривается установка втулки-втулки, если в качестве топлива планируется использование газа. Любой отрезок трубы размерами 100х100 мм закрепляется в стене керамзитобетоном.

Предназначен для процесса осушения системы при проведении профилактических и ремонтных работ.На поверхности пола делается яма (яма) глубиной до 0,5 метра.

Для обеспечения подачи свежего воздуха через вытяжку делается отверстие соответствующих размеров. При естественном подводе воздуха с улицы параметры площади окон должны удовлетворять следующим требованиям — на 1 кВт мощности не менее 8 кв.см, а при подключении из смежных помещений — 30 кв.см на единицу мощности. Запрет на установку принудительной вентиляции действует в газовых котельных, которые необходимо утеплять.

Отопление – важное условие комфорта в частном доме. Домашняя котельная – лучший вариант для этого. Существует несколько основных типов генераторов, которые подходят для автономного отопления дома или дачи. Поэтому о строительстве котельной нужно подумать заранее, пока еще идут отделочные работы дома.

Котельная не имеет определенного проекта. В частном доме можно установить любую котельную, которую пожелает сам хозяин.Единых параметров нет. Размер, расположение и оборудование котельной выбирает собственник.

Отопительное оборудование требует строгого контроля. Его часто нужно устанавливать отдельно от основного здания, так как такое оборудование опасно. Поэтому нужно выполнять определенные требования, чтобы обезопасить себя и своих близких.

Котельная, называемая также топкой или котельной, может располагаться как снаружи дома, так и в нем.Его можно расположить в самых разных местах: в подвале, в гараже, в пристройке или в подвале. Однако лучше всего разместить его на некотором удалении от загородной постройки.

Вид на котельную по расположению:

  • Встроенная котельная в доме, не имеющем отдельного помещения. Все оборудование (бойлер, насос, бойлер) может располагаться на кухне или в прихожей. Этот вариант самый дешевый, подходит только для небольшого котла.
  • Котельная встроена в дом, но расположена в отдельном небольшом помещении
  • Котельная, которая находится в пристройке. Этот вариант подходит для оборудования, которое сильно шумит.
  • Отдельная мини-котельная, расположенная в отдалении от здания.

Самый дешевый вариант — котельная на кухне, подходит только для небольшого котла. Удобный вариант котельной для отопления находится внутри дома, но располагается в предназначенном для него помещении.Пристроенная к помещению котельная может иметь отдельную дверь. Наиболее безопасной является котельная, которую можно построить отдельно от основного жилища, но сделать это очень сложно и дорого.

Проект котельной для частного дома: критерии выбора

Важным этапом строительства котельной, предназначенной для частного дома, является проектирование. Самостоятельно создать проект не получится, этим должен заниматься специально обученный дизайнер. Он, в свою очередь, должен иметь все необходимые документы.

По рабочим чертежам выполняются все расчеты, а также подбор необходимого оборудования для строительства. А все действия и решения описываются в специальной заметке. Все эти документы понадобятся для подачи в соответствующие органы.

Процесс утверждения, который может занять несколько месяцев, также зависит от сложности проекта. Если претензий нет, а печать на документах стоит, то можно приступать к строительству.Когда проект сделан, то уже необходимо выбрать тип котельной, обращая внимание на некоторые критерии.

Критерии, на которые стоит обратить внимание:

  • Режим обогрева;
  • Тип энергоносителя;
  • Место установки;
  • Вентиляция;
  • Освещение;
  • Размер: высота должна быть примерно 2,5 м, а объем всего помещения должен быть 15 м.куб.

Примеры котельных могут быть разными: газовыми, твердотопливными или электрическими.Газовая котельная самая небезопасная, нормы и требования к ней очень жесткие, ведь газ взрывоопасен. Устройства твердотопливного типа менее взрывоопасны, но их также устанавливают вне дома. Некоторые котлы могут работать даже на дровах. Такая котельная называется кочегаркой. Правильно проложенная электрика – залог безопасности. Обязательно нужно сделать заземление.

Необходимое котельное оборудование для частного дома

Самое главное для котельной – это не только помещение, но и ее оборудование.Если правильно подобрать оборудование, можно получить отличный функционал и качество обогрева.

Котельная – это место, где должно быть не только удобно и аккуратно, но и безопасно. Обязательно нужно установить все устройства, соблюдая все правила безопасности. Его нужно только отделать высокопрочными материалами.

Один котел, конечно же, не справится с основной задачей, а именно не сможет обогреть весь дом. Чтобы ему помочь, нужно приобрести дополнительное оборудование, которое устанавливают специалисты.Котельную можно оборудовать своими руками, но этот процесс требует особых навыков и знаний. Поэтому обустройство котельной лучше доверить мастерам этого дела.

Оборудование котельной:

  • Котел отопительный;
  • Расширительный бак;
  • Аккумулятор тепла;
  • Котел;
  • Распределительный коллектор;
  • Насос;
  • Клапаны запорные;
  • Трубы;
  • Автоматика;
  • Дымоход.

После покупки всех элементов их можно прикрепить самостоятельно или нанять профильного мастера. Котлы можно крепить к стене на расстоянии 10 см или просто ставить на пол. Если котел устанавливается напольно, то обязательно нужен фундамент. Потолок, пол и стены лучше всего отделать термостойкими материалами. Все детали устанавливаются вручную.

Отделка котельной в частном доме: фото и материалы

Отделка котельной – очень ответственный этап строительства.Оборудовать и украсить помещение нужно очень грамотно – это залог вашей безопасности. Чтобы сделать все правильно и при этом красиво, нужно выполнять все требования и придерживаться норм.

Прежде чем приступить к отделке помещения, для начала необходимо определиться, какой материал вы будете использовать для этих целей? Материалов для этого существует большое количество, но самый альтернативный вариант – плитка.

Просмотрев различные фото отдельных вариантов оформления котельных, необходимо определиться с выбором или создать свой дизайн помещения и воплотить его в жизнь.

Негорючие отделочные материалы:

  • Плитка керамическая … Для отделки стен это идеальное решение.
  • Керамогранит . Им обычно покрывают пол котельной, так как он способен выдерживать большие нагрузки.
  • Ксилолитовый волокнистый лист … Это экологически чистый материал, способный выдерживать очень высокие температуры (1000 градусов).
  • Штукатурка огнеупорная и термостойкая … Она способна выдерживать открытое пламя несколько минут. Также его можно красить в разные цвета и при этом он не потеряет своей огнестойкости.

Отделка внутри котельной может быть выполнена из недорогих материалов, но они должны обязательно соответствовать всем требованиям. Цена на некоторые из них может быть даже очень скромной. Главное для котельной – не ее украшение, а оборудование. Вот куда нужно потратить свои сбережения, чтобы потом чувствовать себя в безопасности.

Устройство котельной в частном доме: некоторые требования

Котельная нужна для отопления загородного дома. Обустройство такой комнаты требует абсолютно грамотного подхода. Именно это устройство создает уют и комфорт вашего дома, а также его безопасность. Поэтому подходить к нему следует с особым вниманием.

На некоторых материалах нельзя экономить, особенно на оборудовании. Установку котла и некоторого дополнительного оборудования лучше доверить профессионалам.Они грамотно и качественно выполнят свою работу, с соблюдением всех допустимых норм.

Самое главное в этом процессе – внутренняя отделка помещения. Он должен быть достаточно огнеупорным, чтобы выдерживать открытое пламя в течение примерно 25 минут. Также есть некоторые определенные нюансы, которые необходимо предусмотреть заранее, вне зависимости от того, где будет располагаться ваша котельная.

Требования котельной:

  • Рассчитать мощность котла, учитывая площадь помещения;
  • Лучше всего приобретать оборудование заранее;
  • Подберите дверь необходимого размера, обязательно противопожарную;
  • Все размеры котельных должны соответствовать специальным стандартам;
  • Отдайте предпочтение отделочному материалу — плитке.

Перед началом строительства котельной отеля составляется план, который необходимо согласовать с газовой службой. Потом, конечно же, этот объект нужно добавить в технологический план всего участка.

Оборудование котельной в частном доме (видео)

Современные проекты частных загородных домов подразумевают наличие такого помещения, как котельная, где будет располагаться все оборудование для обогрева всей площади дома. Такая котельная может работать на другом энергоносителе.Обычно это природный газ, поступающий из магистральной магистральной сети. Если все же газа нет, то можно использовать котлы, работающие на твердом или дизельном топливе, электричестве. Однако самым востребованным и недорогим топливом по-прежнему остается газ.

Примеры котельных в частном доме (фото)

Каким бы теплым ни был деревянный дом в любое время года, в зимние холода ему не обойтись без надежной и проверенной системы отопления. В большинстве случаев ее сердцем будет газовый котел.Это связано не только с широкой распространенностью магистральных углеводородов, но и с тем, что такое топливо имеет наиболее оптимальные параметры по теплотворной способности, автономности и стабильности течения.

Требования к проекту котельной

Котельная в деревянном доме часто работает на газовом топливе. С его помощью можно поддерживать эффективную работу во всех отапливаемых помещениях. Однако у такой системы есть существенный недостаток, касающийся необходимости согласования проектов, большого количества требований и определенной формальности в подходе к лицам.Чтобы установить газовый котел в деревянном доме, потребуется выполнить все требования, установленные специализированными службами.

Обычная установка газового котла в деревянных домах допускается согласно действующим СНиПам в следующих случаях:

  • соответствие нормам пожарной безопасности;
  • дом не должен быть ветхим многоквартирным домом.

Также при проектировании и монтаже придется учитывать некоторые особенности эксплуатации и конструкции:

  • газовая котельная в частном доме своими руками монтируется либо на цокольном уровне, либо в специально отведенном для этого помещении;
  • интерьер помещения должен соответствовать санитарным требованиям и правилам пожарной безопасности;
  • установка котла в жилых помещениях не допускается;
  • в системе должны быть средства индивидуальной защиты и первичные средства пожаротушения, кроме датчиков и сигнализаторов.

Газовая котельная в частном доме не должна устанавливаться в обычном подвале; потребуется специальное оборудование и отдельное помещение.

Перед запуском в обязательном порядке необходимо проверить работоспособность системы, вытяжки для газового котла в частном доме, соответствие действующим нормам и правилам в части сборки отдельных блоков и их расположения относительно друг друга. Проверку должен проводить инспектор Органа государственного надзора.

ВИДЕО: Как установить котел и дымоход в деревянном доме

Как привести в порядок котельную

Все необходимые документы должны быть собраны заранее. Перед установкой газового котла в доме хозяева должны согласовать минимальный пакет:

  • письменное разрешение Ростехнадзора;
  • замеров заземления и соответствие их нормам;
  • подробный вариант проекта отопления деревянного дома.

В отдельных случаях этот список может быть расширен дополнительными документами, которые потребуются организации, занимающейся газовым хозяйством.

К помещению, в котором предполагается разместить газовый котел, предъявляются особые требования:

  • надежная вентиляция принудительного или естественного типа;
  • соблюдение мер электро- и пожарной безопасности;
  • удобный доступ без перекрытия прохода к котлу.

Также по нормам должна быть выполнена внутренняя отделка противопожарными материалами.Это связано с повышенной пожароопасностью оборудования.

Перед установкой в ​​доме котла до 30 кВт потребуется подготовить помещение площадью не менее 9 м 2 со стандартными потолками.

В помещении должно быть естественное освещение, а также наличие окна для обеспечения периодического проветривания. Стены изнутри обработаны огнеупорной пропиткой.

Помещение оборудовано приточно-вытяжной вентиляцией. Существуют минимальные требования для установки вытяжки.На каждый киловатт предусмотрено 8 см 2 вентиляционной площади. При расчете дымоходов учитываются параметры от навеса крыши. Для увеличения тяги допускается монтировать дефлектор. Горизонтальные части дымохода ограничены по общей длине. Параметр не должен превышать 300 см. Во всей системе допускается установка не более двух поворотных муфт.

Подвешивание котла

Существующие правила установки котла в каркасных и рубленых жилых помещениях отличаются друг от друга.Для пустотелой рамы используются специальные монтажные шины. Массивные конструкции целесообразно крепить сквозными шпильками. На выходе за пределы здания они фиксируются резьбой.

Вертикальная поверхность рамы значительно нагружена из-за установки котла, поэтому необходимо учитывать допустимые пределы веса оборудования. В такой ситуации рекомендуется использовать напольную модель котла.

В срубе, как и в срубе, фиксация осуществляется более простым способом.Используются болты для дерева, которые надежны и просты в использовании. Обязательно выдерживайте габаритные параметры до окна или до двери.

ВИДЕО: Установка и подключение газового котла

Защитная подложка

Деревянная стена за газовым котлом должна быть защищена от высоких температур. Здесь предусмотрена установка теплозащитного слоя. Он поставляется в двух версиях:

  • вертикальная поверхность защищена базальтовым утеплителем, а снаружи на нее крепится металлический лист;
  • На поверхность крепятся подготовленные специальные листы базальта
  • , что уменьшает толщину слоя, но не снижает эффективность.

Подвешивание газового котла на стене без предварительной тепловой противопожарной защиты запрещено действующими нормами.

Разновидности альтернативных систем

Кроме классического газового котла используются и другие способы отопления. Одним из популярных вариантов является установка газового конвектора. Он также может работать без подключения к ветке природного газа. Достаточно подключить прибор к баллону с сжиженным углеводородом, чтобы он начал обогревать помещение.

Баллон с газом можно разместить даже не в одной комнате, чтобы не портить внешний вид интерьера. Снаружи здания газ подается по трубе, а выхлопные газы удаляются. Также потребуется проложить трубу для подачи свежего кислорода. Монтаж газового конвектора своими руками показан на видео. Недостаток такой компоновки в том, что установка газового конвектора должна производиться в каждом помещении, предназначенном для отопления, в отличие от котла, который устанавливается один на все помещения.

ВИДЕО: Отопление в деревянном доме. Простая недорогая котельная

Получить разрешение на механическую работу | Услуги

Обзор услуг

Вам необходимо разрешение на механическое оборудование для установки устройств, регулируемых Механическим кодексом Филадельфии и Кодексом по топливному газу. В том числе:

  • Отопление, вентиляция и кондиционирование воздуха.
  • Воздуховод.
  • Кухонные вытяжки для профессионального использования.
  • Оборудование и трубопроводы, использующие природный газ.

Вам не нужно разрешение на механическую работу для:

  • Мелкая бытовая техника.
  • Текущий ремонт или техническое обслуживание механических систем и переносного оборудования.

Котельные установки регулируются Департаментом труда и промышленности штата Пенсильвания.

Разрешения EZ

Некоторые виды механических работ имеют право на получение разрешений EZ, которые не требуют от вас предоставления планов. В том числе:

  • Новые установки в одно- или двухквартирных домах.
  • Замена бытовых приборов в одно- или двухквартирных домах.
  • Воздуховод в помещении арендатора, где производительность оборудования составляет менее 2000 кубических футов в минуту.
  • Перемещение регистров и диффузоров без изменения расхода воздуха или занятости здания.

Кто

Подать заявку может любой владелец недвижимости или его уполномоченный агент. Уполномоченные агенты могут включать:

  • Специалисты по дизайну.
  • Адвокаты.
  • Подрядчики.
  • Лицензированные экспедиторы.

Требования

Заявка на получение разрешения

Заявка на получение разрешения должна включать полный объем работ и информацию о текущем владельце.

  • Если имущество было недавно продано, приложите к заявлению копию расчетного листа или акта.
  • Вы должны подать заявление на получение всех разрешений по юридическому адресу, установленному Управлением оценки имущества (OPA).
Подрядчик

Все работы должен выполнять лицензированный подрядчик.Подрядчик должен:

  • Наличие активной лицензии.
  • Будьте в курсе всех налогов города Филадельфии.
  • Иметь действующую страховку в файле L&I.

Работа с листовым металлом должна выполняться зарегистрированным специалистом по обработке листового металла или учеником, нанятым подрядчиком.

Планы

Если вашему приложению требуются планы, они должны соответствовать требованиям плана.

Планы не требуются, если работа имеет право на получение разрешения EZ.

Бланки и документы
  • Вытяжной вентилятор, вентилятор подпитки, перечисленные характеристики кухонной вытяжки: Только для коммерческих кухонных вытяжных систем
  • Документация о соответствии требованиям по энергосбережению: отчет COMcheck, отчеты о соответствии ASHRAE 90.1 или бюджет затрат на электроэнергию
    • Коммерческое строительство
      • Сертификат соответствия COMcheck, подписанный специалистом по проектированию (для проверяющего планы)
      • Контрольный список соответствия требованиям при вводе в эксплуатацию (выездному инспектору)
    • Жилищное строительство
      • Форма проектирования оборудования HVAC (для одной или двух семей)
      • Форма проектирования оборудования HVAC (многосемейное)
      • Сертификат испытаний воздуховодов и конвертов (выездному инспектору)
  • Форма проекта ОВиК: Для одно- или двухквартирных домов и любого таунхауса
  • Расчеты вентиляции: могут быть запрошены инспектором планов, если тарифы, указанные в планах, вызывают сомнения
  • Отчет об инспекции асбеста: требуется, если здание было построено до 1 января 1981 года и стоимость работ превышает 50 000 долларов США.
    • Этот отчет должен быть заполнен лицензированным инспектором.
    • Это не требуется, если отчет был подан вместе с соответствующим разрешением на строительство.
Связанные разрешения
Требуемые предварительные разрешения
Подробнее +

Вам необходимо разрешение от

Историческая комиссия


Что необходимо

Чтобы подать заявку, вы должны иметь это разрешение.L&I отклонит вашу заявку на получение разрешения без одобрения Исторической комиссии. Узнайте, как получить разрешение на работы в исторической собственности.


Личное представление

Прежде чем подавать заявку в Центр разрешений и лицензий в MSB, вам понадобятся ваши планы с печатью, одобренной Исторической комиссией.

Предоставьте свой план с печатью в качестве доказательства утверждения при подаче заявления.


Онлайн-подача

Загрузите все планы и материалы, требуемые Исторической комиссией Филадельфии, когда вы подаете заявку на получение разрешения в eCLIPSE.

Историческая комиссия проведет проверку в электронном виде и предоставит одобрение непосредственно L&I.


Для некоторых медицинских и других медицинских учреждений

Подробнее +

Вам необходимо разрешение от

Департамент здравоохранения Пенсильвании


Что необходимо

Ваш план должен быть одобрен Департаментом здравоохранения Пенсильвании.Узнайте больше о том, что необходимо и как получить одобрение.


Личное представление

Перед подачей заявления в Департамент лицензий и инспекций (L&I) вы должны представить план в Департамент здравоохранения Пенсильвании для соблюдения требований. Принесите копию своего разрешения при подаче заявления L&I в Центр разрешений и лицензий в MSB.


Онлайн-подача

Загрузите копию утвержденного плана и письмо из Департамента здравоохранения Пенсильвании при подаче заявки на получение разрешения через eCLIPSE.


За посягательство на полосу отчуждения в городе

Подробнее +

Вам необходимо разрешение от

Департамент улиц


Что необходимо

Вам нужно пройти проверку плана Streets. Дополнительную информацию см. в требованиях Streets к пересмотру планов и применимых формах.


Личное представление

Вы должны предоставить утвержденные Streets планы вместе с другими материалами заявки, когда подаете заявление лично в Центр разрешений и лицензий в MSB.


Онлайн-подача

Загрузите все планы и материалы, требуемые Департаментом улиц, когда вы подаете заявку на получение разрешения L&I через eCLIPSE. Департамент улиц проведет проверку в электронном виде и предоставит одобрение непосредственно L&I.


Для вытяжных систем закрытых или подземных гаражей с более чем 10 автомобилями

Подробнее +

Вам необходимо разрешение от

Департамент общественного здравоохранения – Служба управления воздухом (AMS)


Что необходимо

Вы должны сотрудничать с Air Management и получить разрешение на установку от Air Management Services до установки подземного или закрытого гаража вместимостью более 10 автомобилей.


Личное представление

Принесите копию своего разрешения на управление воздухом при подаче заявления в Департамент лицензий и инспекций (L&I) в Центре разрешений и лицензий в MSB.


Онлайн-подача

Загрузите копию утвержденного разрешения на установку от AMS при подаче заявки на получение разрешения в eCLIPSE.

Где и когда

Стоимость

Типы сборов, которые могут применяться
Регистрационный сбор

Этот сбор не подлежит возврату и должен быть включен в ваше заявление.Плата будет зачислена в счет окончательного сбора за разрешение.

Плата за разрешение
  • На регистр или диффузор, обслуживаемый воздуховодом: 12,40 долл. США
  • Бытовая техника (если подается отдельно): 129 долларов за штуку, кроме 56 долларов за каждую бытовую технику в одно- или двухквартирных домах
  • Кухонные вытяжки: $129 за штуку
  • Для перемещения диффузоров или регистров HVAC с гибкими соединителями:  62 доллара США за первые 20 плюс 3,10 доллара США за каждые более 20
  • Для отопительных приборов с прямым отводом воздуха или установки отопительных приборов с теплым воздухом, подключенных к дымоходу или дымоходу: 62 доллара за единицу, за исключением 56 долларов за каждый прибор в одно- или двухквартирных домах.
  • Для установки воздуховодов в помещении с одним арендатором и производительностью оборудования не более 2000 кубических футов в минуту: 62 доллара США за установку
Дополнительные сборы
  • Городской сбор: 3 доллара за разрешение
  • Государственная надбавка: 4,50 доллара США за разрешение
Плата за хранение записей
  • За страницу размером более 8,5 x 14 дюймов:  4 долл. США
Плата за рассмотрение ускоренного плана (необязательно)

Заявки на новое строительство, включающие планы, подлежат ускоренному рассмотрению.Ускоренные заявки рассматриваются в течение 5 рабочих дней.

  • Плата: 1050 долларов США
    • При подаче заявления необходимо уплатить 350 долларов. Вы должны оплатить оставшуюся часть после утверждения.

Чтобы подать заявку, заполните  Форму запроса на ускоренную проверку плана и отправьте ее вместе с заявкой на получение разрешения. Плата за ускоренное рассмотрение не будет зачислена в счет окончательного сбора за разрешение.

×

Способы оплаты и реквизиты

Принятые способы оплаты
Где Принят платеж
Онлайн через приложение eCLIPSE

(Для онлайн-платежей существует лимит в 200 000 долларов США.)

  • Электронный чек
  • Кредитная карта (доплата +2,25%)
Лично в Центре разрешений и лицензий в Доме коммунального хозяйства
  • Электронный чек
  • Кредитная карта (доплата +2,25%)
Лично на кассе в Доме коммунального хозяйства

(Товары, оплаченные в кассе, будут отправлены по почте в течение пяти рабочих дней.)

  • Чек
  • Денежный перевод
  • Кредитная карта (доплата +2,25%)
  • Наличные
Чеки и денежные переводы
Проверить требования
  • Все чеки и денежные переводы должны быть выплачены «Сити оф Филадельфия».
  • Лицо или компания, указанные в чеке, должны быть указаны в заявке.
  • Персональные чеки принимаются.
  • Чеки и платежные поручения должны иметь даты выдачи в течение 12 месяцев после транзакции.
Причины, по которым ваш чек может быть отклонен

L&I не будет принимать чеки, в которых отсутствует депозитарная информация или которые:

  • Без подписи.
  • Срок действия истек.
  • Опубликовано.
  • Стартер проверяет без информации об учетной записи.
Политика возврата платежей

Если ваш чек возвращается неоплаченным из-за недостаточности или несобранных средств:

  1. За инкассацию взимается комиссия в размере 20 долларов США.
  2. Вы уполномочиваете город Филадельфию или его агента сделать одноразовый электронный перевод средств с вашего счета для непосредственного сбора этого сбора.
  3. Город Филадельфия или его агент могут повторно предъявить ваш чек в электронном виде вашему депозитарному учреждению для оплаты.
  4. Если городские власти не смогут получить оплату, лицензия, разрешение или заявление об апелляции будут считаться недействительными.
  5. Вы не можете предпринимать никаких дополнительных действий по разрешению, пока не оплатите все сборы.
  6. Разрешение или лицензия будут отозваны, если неоплаченные сборы не будут уплачены в течение 30 дней.
  7. Вы не можете подать или получить дополнительные разрешения, пока не урегулируете непогашенный долг.
Просроченная оплата лицензии

Если вы продлите лицензию более чем через 60 дней после истечения срока, с вас будет взиматься 1,5% от лицензионного сбора за каждый месяц с момента истечения срока действия лицензии.

Способы оплаты и реквизиты

Как

1

Получите все необходимые предварительные утверждения перед подачей заявки в L&I.

2

Принесите заполненную заявку, материалы заявки и платеж в Центр разрешений и лицензий.

  • Заявки с планами рассматриваются в течение 20 рабочих дней.
    • Заявитель может ускорить рассмотрение заявки за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.
  • Заявки без планов проверяются, пока вы ждете.
    • Вы ограничены тремя приложениями на билет.
    • Заявки без планов должны подаваться лицензированным подрядчиком или включать подписанное заявление на бланке подрядчика, подтверждающее участие в проекте.

3

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, чего не хватает или что требуется.

Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.



4

После утверждения запланируйте необходимые проверки

Свяжитесь с местным инспекционным отделом, когда подрядчик будет готов приступить к работе.Контактная информация и необходимые проверки будут указаны в вашем разрешении.

Сертификат одобрения будет выдан после успешного завершения всех необходимых проверок.

1

2

Заявление будет отправлено в L&I и другие городские департаменты для рассмотрения и утверждения.

  • Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.
  • Заявки с планами обрабатываются в течение 20 рабочих дней.
    • Вы можете ускорить работу приложения за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.
  • Заявки без планов обрабатываются в течение 5 рабочих дней.

3

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, чего не хватает или что требуется.

4

После одобрения назначьте инспекцию.

Когда подрядчик будет готов приступить к работе, запросите проверку через eCLIPSE или по телефону (215) 255-4040.

Разрешительные документы будут выданы после успешного завершения всех необходимых проверок.
