Как сделать своими руками котел – чертежи, виды, фото и видео

Содержание

как сделать, чертежи, как сварить агрегат отопления для дома

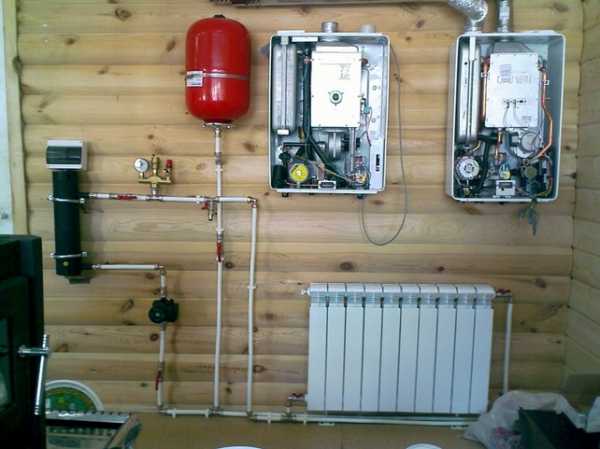

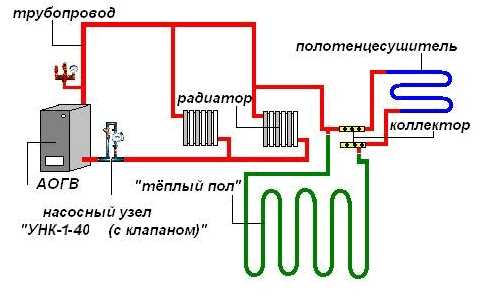

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

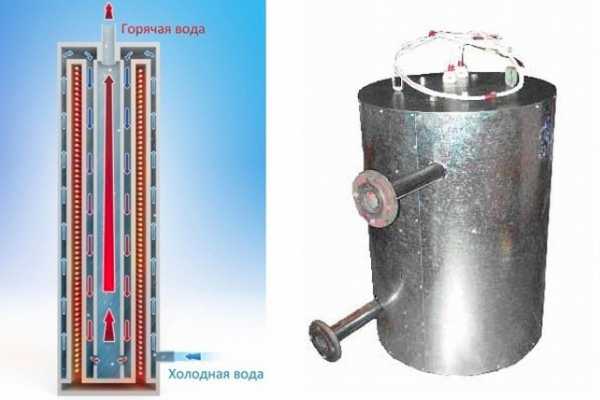

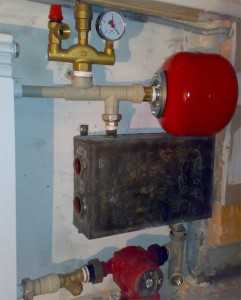

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

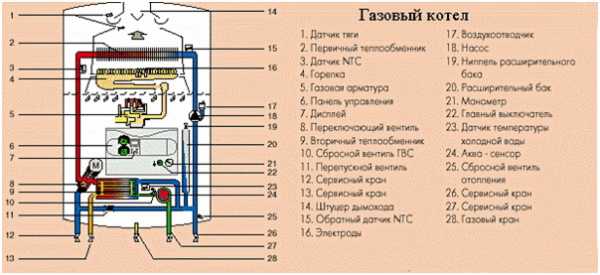

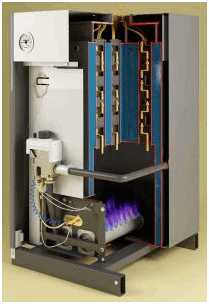

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

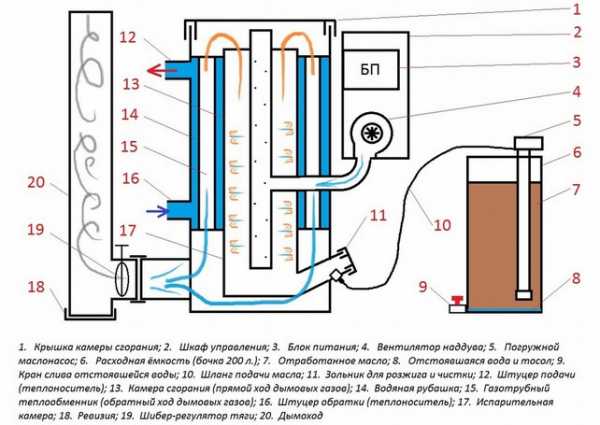

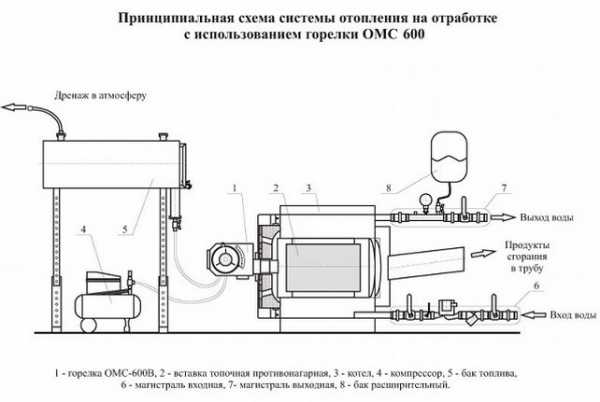

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

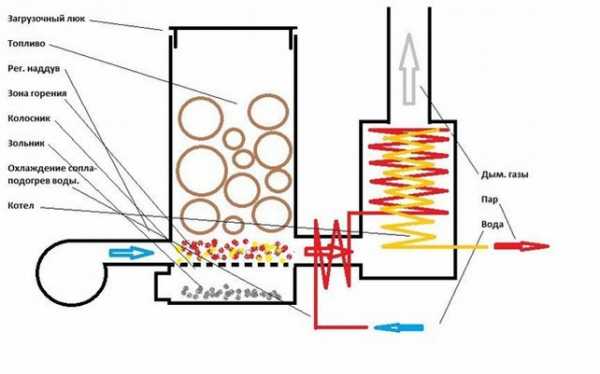

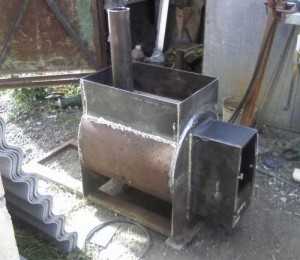

Твердотопливные

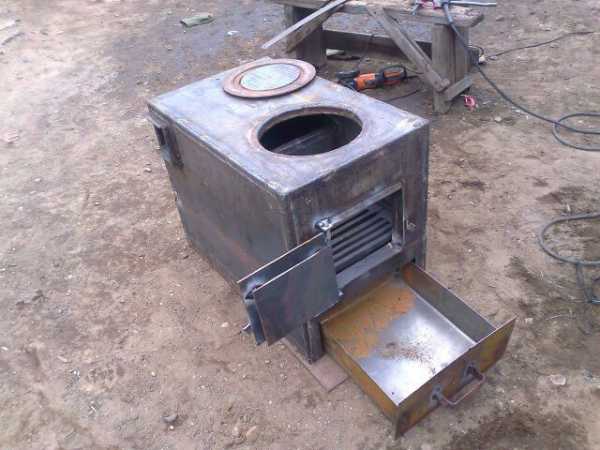

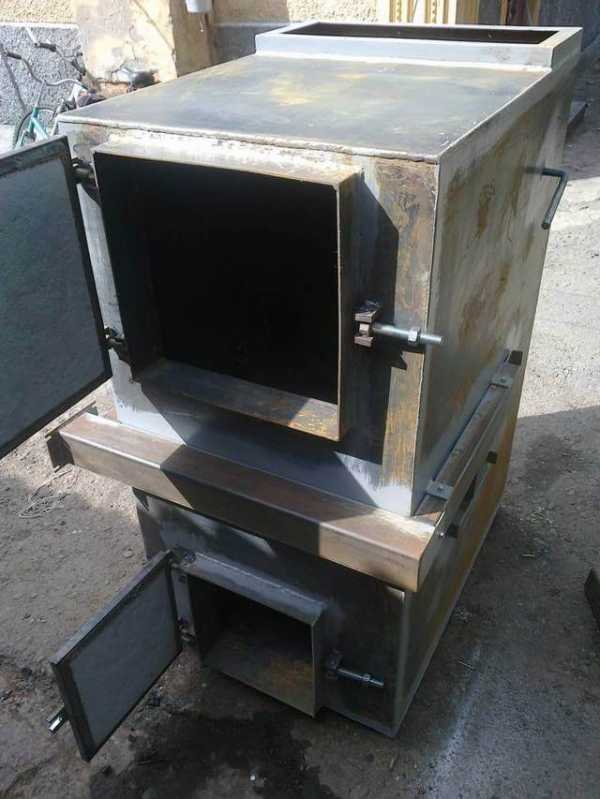

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

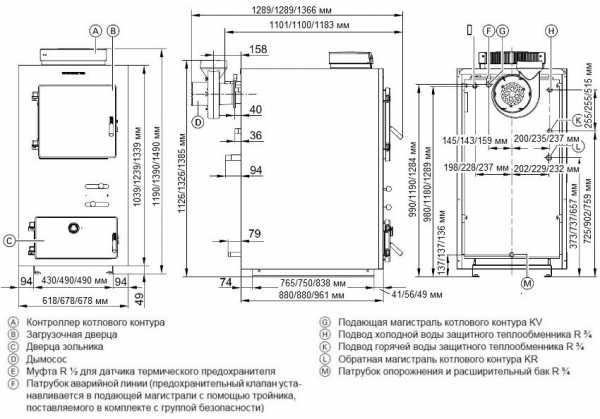

Проект

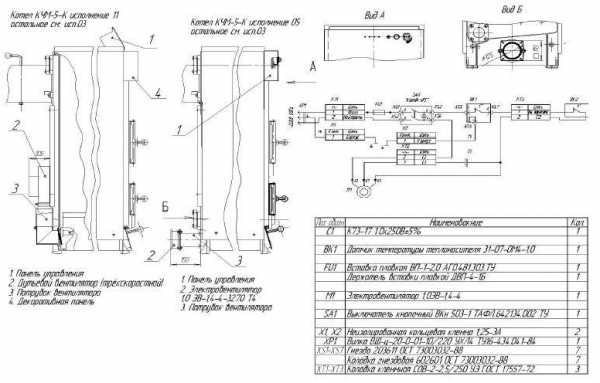

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

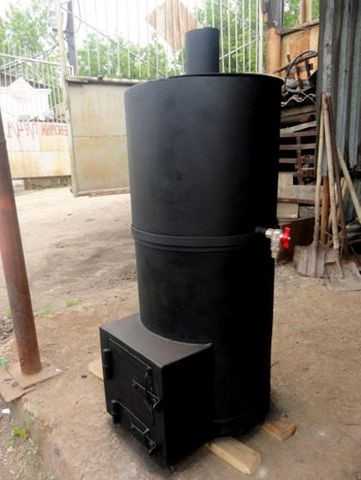

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

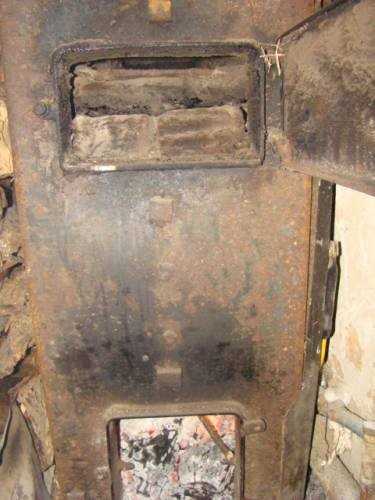

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

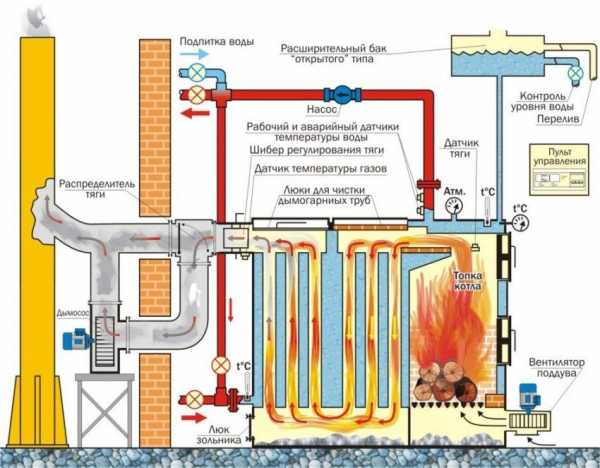

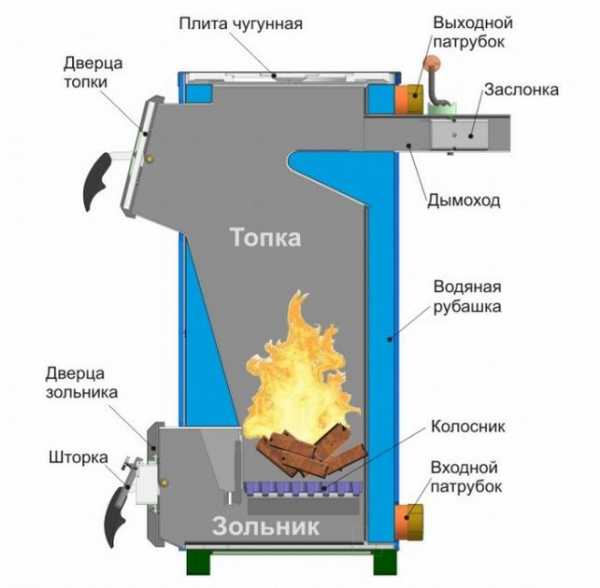

Принцип работы

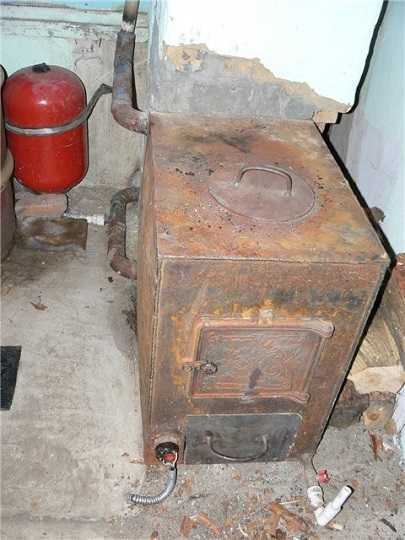

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

x-teplo.ru

чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

spetsotoplenie.ru

самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание:

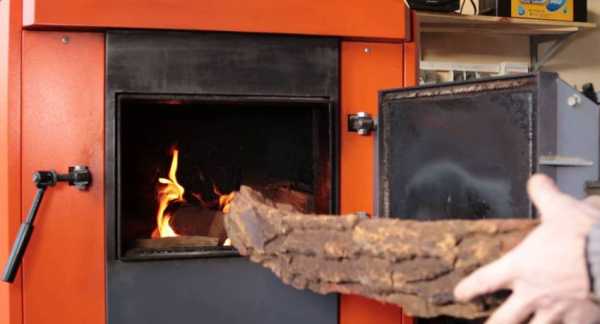

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.


Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

  1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
  2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
  3. Устройство отличается простотой эксплуатации.
  4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
  5. Оборудование, работающее на дровах, энергонезависимо.
  6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.


Недостатков у дровяных агрегатов меньше:

  1. Корпус из металла подвержен коррозии.
  2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
  3. Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

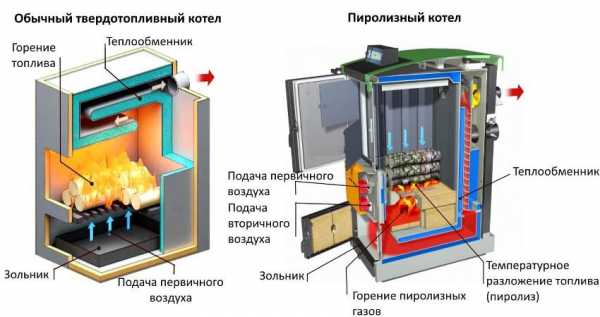

Дровяные агрегаты с ручной загрузкой бывают трех видов:

  1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.

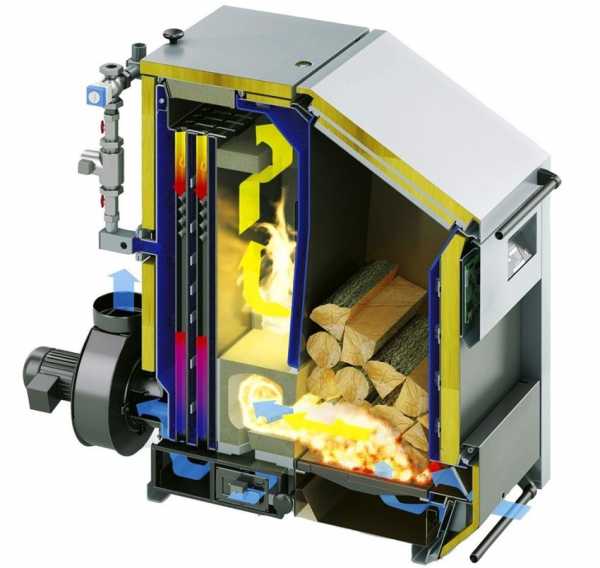

  2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.

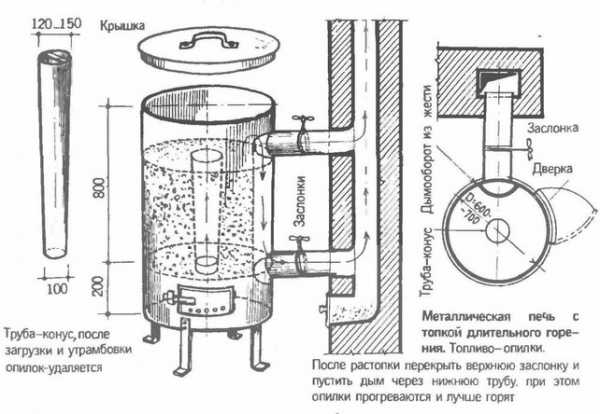

  3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

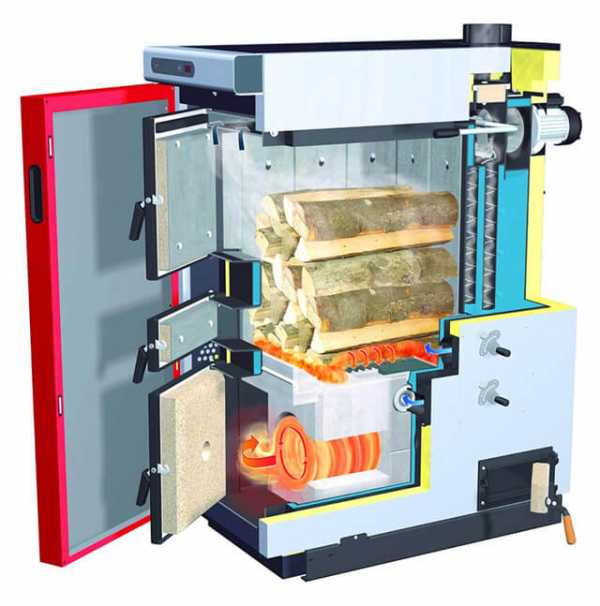

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

  • две камеры – горения и зольная;
  • дымоходная конструкция.


Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.


До того, как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

  1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
  2. Толстостенная трубная продукция.
  3. Металлическая арматура и уголки.
  4. Крепежные детали.
  5. Сварочное оборудование.
  6. Электроды.
  7. Зубило и молоток.
  8. Болгарка.
  9. Дрель.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

  1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
  2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
  3. Просверлить в нем отверстие для болта.
  4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.


Далее, делая котел на дровах своими руками, следует поступить так:

  1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
  2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
  3. Внутри круга создать отверстие для монтажа воздуховода.
  4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

  • при использовании старого газового баллона нужно отрезать у него верхнюю часть;
  • если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.


Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

  1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
  2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.


Последовательность введения агрегата в работу:

  1. С котла снимается крышка и теплорассеивающий диск.
  2. На воздуховоде открывается воздушная заслонка.
  3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
  4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
  5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.


teplospec.com

Как сделать твердотопливный котел своими руками

Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности. Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

  • Производится загрузка топлива в топку, где оно поджигается.
  • Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
  • При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

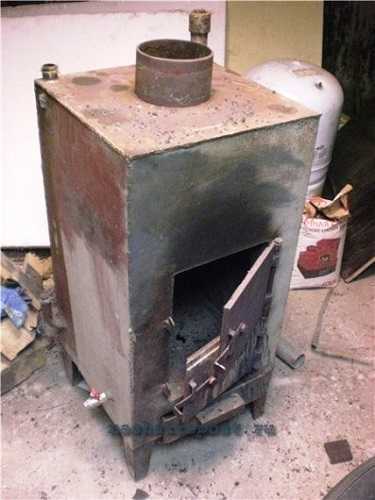

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

  1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
  2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
  3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
  4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
  5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Варианты конструкции твердотопливных котлов

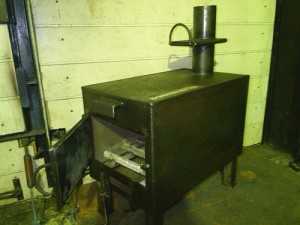

Самый простой вариант твердотопливного котла – это буржуйка с водяным контуром внутри. Это на самом деле самое простое устройство, не требующее больших знаний и умения изготовления. Но так как мы говорим о современных моделях, то буржуйку рассматривать здесь не будем. К тому же ее конструкция сегодня хоть и используется для обогрева небольших помещений, чаще всего модели с водяным контуром подключаются к системе теплых полов.

Процесс изготовления

Итак, рассмотрим схему изготовления твердотопливного котла своими руками. Начнем с корпуса и камеры сгорания оборудования.

Внимание! Так как топка подвергается серьезному нагреванию, обычно температура внутри нее не снижается ниже +1000°С, то изготавливают камеру сгорания из жаропрочных стальных листов. Если их вы не приобрели, тогда можно использовать обычную сталь, только стенки изготавливают из сдвоенных металлических листов.

Буржуйка с водяным контуром

Размеры котла и топки выполняются строго по чертежам твердотопливных котлов, изготавливаемых своими руками. Чертежи вы можете найти в свободном доступе на просторах Интернета. Хотелось бы обратить ваше внимание, что в конструкции этого типа отопительных агрегатов лучше всего устанавливать ребра жесткости, которые помогут стенкам не коробиться под действием высоких температур. В качестве ребер жесткости можно использовать стальные уголки.

Теперь, что касается современного подхода к решению повышения КПД. В настоящее время разработаны достаточно уникальные конструкции твердотопливных котлов, в которых используется процесс пиролиза. Что это такое? Известно, что топочные газы, которые покидают котел через дымоход, обладают значительной тепловой энергией. Здесь важно собрать топочные газы, обогатить их кислородом и поджечь. При сгорании выделяется тепло, которое можно пустить на нагрев теплоносителя.

Простая схема самодельного котла

Как этого добиться? Для этого в корпусе твердотопливного котла необходимо установить еще одну камеру сгорания, в которой и будет происходить сжигание топочных газов. Так как котел изготавливается своими руками, то оптимальный вариант, если вторая топка будет располагаться над первой. В конструкции будут учитываться чисто физические законы. Поэтому две топки друг от друга отделяются горизонтальной перегородкой, с одного края которой будет оставлен зазор. Через него топочные газы будут переходить из одной камеры в другую.

Сегодня во многие конструкции твердотопливных котлов устанавливают аккумулирующие водяные баки. Их монтирует поверх котла, вода нагревается за счет теплоотдачи корпуса агрегата и дымохода. По сути, это обычный аккумулятор, который начинают работать при потухшей топке. Это временный запас горячей воды, которая поступает в систему отопления дома.

Изготовление теплообменника

Оптимальный вариант конструкции – это трубная система, соединенная в один неразрывный контур. Говорить о форме и размерах теплообменника можно лишь с позиции формы топки и мощности самого отопительного прибора. К примеру, если вы хотите, чтобы количество нагреваемого теплоносителя было большим, то рекомендуем изготавливать П-образный теплообменник только горизонтального типа. Он будет огибать топку с трех сторон кроме стенки, где находится дверца для закладки твердого топлива.

Движение топочных газов

Но и это еще не все, что касается эффективности работы теплообменного устройства. Большое значение будет иметь количество используемых труб и их диаметр. Если ваш котел будет устанавливать в отопительную систему с естественной циркуляцией теплоносителя, тогда минимальный диаметр используемых труб будет равен 40 мм. Конечно, это, наверняка, снизит количество трубных контуров, но эффективность работы отопления будет достаточно высокой.

В отоплении с принудительной циркуляцией диаметр используемых труб может быть меньше, но 25 мм – минимальный размер. Теперь к вопросу, что сложнее сделать, первый вариант или второй? Второй будет сложнее, потому что большое количество труб требует большого количества стыков. А это не только увеличение объема проводимых работ, но и повышение риска образования трещин в местах стыковки.

Трубчатый теплообменник

Сборка котла

Итак, все основные элементы готовы, можно переходить к сборке агрегата. Отметим, что металлические отопительные приборы являются достаточно большими и имеют приличный вес. Так что специалисты советуют сборку прибора проводить по месту его установки.

  • В первую очередь под котел необходимо залить прочный фундамент. Хорошо, если его поверхность будет облицована огнеупорным кирпичом.
  • Устанавливается корпус.
  • Затем монтируется теплообменная трубная конструкция. Ее просто приваривают изнутри к стенкам камеры сгорания, а патрубки выводят за пределы отопительного прибора.
  • Затем укладывается колосниковая решетка на заранее приваренные металлические направляющие.
  • Навешиваются дверцы.
  • Привариваются снаружи ребра жесткости.
  • В самый последний момент устанавливается верхняя плита с отверстием под дымоход. К отверстию заранее приваривается патрубок, который по размерам диаметра будет чуть меньше диаметра дымохода.
  • На верхнюю плиту устанавливается аккумулирующая емкость.

Дровяной котел

Вот так можно ответить на волнующих многих вопрос: как сделать котел на дровах своими руками? Процесс не самый простой.

Мы разобрали всего лишь одну конструкцию котлов, работающих на твердом топливе. На деле их очень много. Сегодня большой популярностью пользуются самодельные твердотопливные котлы длительного горения. О них мы уже писали на нашем сайте.

otepleivode.ru

Котел отопления своими руками – чертежи

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Содержание:

  1. Котлы отопления для дома
  2. Электричество и газ, как традиционные виды топлива
  3. Альтернативные источники тепла и сухой остаток
  4. Котлы отопления на дровах
  5. Пиролизный котел своими руками
  6. Котел на жидком топливе своими руками

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают на твердом топливе, как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

  1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
  2.  Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
  3.  Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. Котлы на жидком топливе обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
  4.  Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
  5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Читайте также Теплоизоляция трубопроводов отопления,  Как увлажнить воздух в комнате без увлажнителя, Водяное отопление частного дома своими руками, Ветрогенераторы на 220В своими руками

nashprorab.com

Самодельный газовый котел: делаем своими руками

Многие люди все чаще задумываются о переходе на автономное отопление. При этом полностью вся система обойдется в крупную сумму. Хорошей альтернативой можно назвать самодельный газовый котел. На первый взгляд такая задача может показаться невыполнимой.  Но если разобраться – она под силу людям, имеющим опыт монтажа, ремонта и эксплуатации газового оборудования. Только такие профессионалы могут позволить себе сделать именно то, что нужно хозяину, а также заметно сократить расходы на приобретение оборудования.

Что нужно?

Существует масса инструкций, как сделать котел для отопления на разных видах топлива: твердое, жидкое, электричество и другие. Но вот построить такую конструкцию на газе решаются не многие. В основном проблема состоит в том, что установку нужно будет подключать только после согласования с соответствующими органами. Но обо всем по порядку.

Итак, для начала необходимо понимать, что использовать такой отопительный агрегат можно только на свой страх и риск, ответственность за последствия, которые могут быть плачевными, полностью ложится на плечи владельца жилья.

После осознания этого, нужно найти подходящие чертежи. Желательно, чтобы на них было детально расписано про котлы отопления, подключение, охлаждение, дымоотвод, дефлектор и другие важные моменты. Мастер обязательно должен разбираться в такой документации в полном объёме, ведь даже одно изменение неблагоприятно отразится на эксплуатации в будущем. Желательно увидеть несколько фото готовых систем. Это поможет «собрать агрегат у себя в голове».

После этого нужно просчитать количество всех материалов на котел отопления. Необходимо понимать, что ни в коем случае нельзя заменять указанный метал другим для удешевления конструкции, ведь он может оказаться мягким, что быстро приведет установку в негодность. Затем приобрести заготовки, а также уже собранные отдельные компоненты (кнопки, дефлектор, краны и прочее).

Также важно иметь свой инструмент, который нужен для соединения металлических листов, их обрезания и шлифования. Также необходимо обладать паяльником, набором отвёрток и ключей, молотками и всевозможным другим инструментом, позволяющими работать с металлом и электросхемами.

Что делать?

Когда все необходимые компоненты для процесса собраны, можно делать первые шаги для создания отопления своими руками. Так, согласно чертежей вырезаются листы, подготавливаются трубки, уголки, внутренние детали. Нужно отметить, что некоторые компоненты не обязательно создавать самостоятельно. Так, например, дефлектор, который будет проще купить и поставить на окончание дымоотводной трубы.


После этого можно начинать сборку согласно чертежей. Ни в коем случае нельзя спешить. Важно понимать, что неправильно расположенные компоненты могут привести просто к неработоспособности устройства. Желательно даже просмотреть видео, где будут рассказаны основные моменты.

После того, как все соединено в единую систему, нужно хорошо зачистить края и покрасить агрегат. Это необходимо, так как во время работы в холодное время будет появляться конденсат, и не покрытый сверху металл попросту начнет ржаветь.

Что дальше?

Сразу нужно сказать, что для газового котла существует ряд требований. Так, например, необходимо иметь специальный отвод отработанных газов, на котором будет сверху дефлектор. Кроме того, все должно быть идеально подключено. Другими словами, запрещено на законодательном уровне пользоваться системами отопления, работающими на этом виде горючего, без необходимых проверок и получения соответствующей документации. Поэтому перед тем как устанавливать газовый котел, созданный своими руками, нужно обязательно вызвать специалиста, занимающегося вышеуказанным.

Дело в том, что такое оборудование относится к устройствам, имеющим повышенную опасность. И на созданный своими руками котел обязательно нужно получить разрешение для монтажа в службе, занимающейся газом. А ей в свою очередь нужно предоставить сертификат на изделие, притом оригинал, не копию или фото.

Нужно понимать, что получить такую бумагу непросто, и  чаще всего это обходится в крупную сумму денег. Кроме того, минимальное отклонение от всех прописанных норм ведет к полному запрету использовать самодельные установки. Это – веский довод в пользу того, что изготовление газового котла своими руками может производиться только человеком, имеющим большой опыт в монтаже и обслуживании подобных агрегатов. При этом имеется в виду комплектация и сборка системы из отдельных узлов, каждый из которых изготовлен с соблюдением ГОСТ, и применение деталей, изготовленных вручную, сведено к минимуму и допустимо лишь на неответственных участках.

Когда все моменты с соответствующими службами урегулированы, котёл можно устанавливать. К сожалению, встречаются редкие случаи, когда хозяевам жилья удаётся это сделать без согласования с органами технического надзора, что является грубым нарушением законодательства и чревато непредсказуемыми последствиями.

Расчеты для самодельного газового котла отопления

Газовые котлы своими руками нужно делать, только точно рассчитав все. Если это сделать правильно, оборудование сэкономит владельцу не только разовые затраты, но и эксплуатационные.

Изготавливать агрегат необходимо, учитывая потери тепла в каждом помещении, где будет проведено отопление. Нужно понимать, что даже в случае если комнаты одинаковые, теплоотдача в каждой будет разной. Лучше всего расчеты проводить с небольшим запасом. При этом схема помещения не подойдет, лучше отталкиваться от реальных размеров. Важно все проверить несколько раз, чтобы точно исключить возможность появления ошибки, ведь она может привести в будущем к перерасходу топлива и увеличению затрат.

Чтобы газовые котлы, созданные своими руками, работали, как положено, нужно:

  • рассчитать всю гидравлическую систему;
  • учесть расходы на дымоотвод, включая дефлектор;
  • заранее определиться с диаметром труб;
  • установить нужную мощность насоса;
  • и рассчитать сопротивление системы.

Если все вычислить правильно, каких-либо сбоев быть не должно.

Многие задумываются о том, чтобы создать автономное отопление своими руками. В основном это связано с ценой на котлы. Существует масса чертежей, на которых указано, как сделать все самостоятельно. Но в случае с газовым оборудованием, нужно помнить, что всё оно должно проходить обязательную сертификацию.

znatoktepla.ru

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

  • брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
  • брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
  • березовый уголь – такой же, как для мангала;
  • переработанный мусор со свалок;
  • топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
  • обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

  • закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
  • внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
  • теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

ibuildrussia.ru

Как сделать своими руками котел – чертежи, виды, фото и видео

Отправить ответ

avatar
  Подписаться
Уведомление о
