Иногда требуется согнуть трубы. Приобретение заводского инструмента накладно и дорого. Именно поэтому многие ищут варианты создания этого инструмента самостоятельно, своими руками. Но инструмент должен подходить для трубы и выполнять свое предназначение.

Краткое содержимое статьи:

Зачем необходим данный инструмент?

Сегодня часто используются профильные. Обычно, строительство  и изготовление этих изделий и строений предусматривает сгибание труб, выполнить в ручную не получится, поэтому потребует специальное оборудование.

В этих случаях и используется трубогиб, на нем можно согнуть трубу под различным углом. Обычно данный инструмент снабжен гидравлическим или электромеханическим приводом. Используя его возможно согнуть без труда любую трубу самой разнообразной конфигурации.

Что представляет собой трубогиб?

Трубогибы бывают разными и это зависит от их назначения. Но есть основные конструктивные элементы, которые присутствуют не зависимо от назначения:

  • Рама;
  • Гидравлический цилиндр;
  • Две планки;
  • Трубные упоры в количестве двух штук.

Как правило, рама встречается открытого или закрытого типа. Гидравлический цилиндр – главная деталь данного инструмента. В ручном трубогибе обязательно присутствие нагнетательного механизма, которое располагается сзади корпуса. Наверху гидроцилиндра есть пробка, куда заливается масло и проверяется его уровень.

Гибочное усилие организует за счет штока, который возвращается в исходное положение с помощью пружины, которая также установлена на гидравлическом цилиндре. Две планки представляют собой одну конструкцию. Отверстия необходимые, чтобы установить упор. Также на трубогибе есть отверстия с резьбой, туда устанавливают болты, которые позволяют регулировать высоту.

Упором данного станка является цапфа. Детали, которые обеспечивают сгибание литые из стали.

Какие бывают трубогибы?

Инструмент бывает нескольких видов.

Ручной. Используя его возможно согнуть дугу или кольцо. Инструмент не большой и легко можно выполнять его транспортировку. С его помощью можно гнуть трубы и прутья.

Электрический. Используется для сгибания труб разных по сечению и часто применим на заводах. Инструмент мощнее предыдущего и возможно гнуть трубы большего диаметра.


Ручной гидравлический. Этот инструмент уже нового поколения и обладает большой силой, поэтому с его мощью можно гнуть стальные трубы. Его используют для того чтобы согнуть трубы предназначенные для газопровода или водопровода.

Как работает трубогиб?

Процесс работы инструмента достаточно сложный и при его использовании важно очень точно подобрать нужный диаметр трубы и ознакомиться с принципом работы. С помощью трубогиба выполняется изгиб трубы по уже установленным параметрам.

Работает устройство следующим образом:

  • На ДСП или доске рисуют полукруг и выпиливают чертеж, затем прикрепляют к забору или полу.
  • Сбоку инструмента прикрепляют упор из обрезной доски.
  • Между изготовленным чертежом и упором устанавливают трубу.
  • Затем плавно гнут трубу, держа за другой конец трубы.



Как изготовить трубогиб самостоятельно?

В первую очередь нужно сделать хорошее основание Лучше для этого использовать трубу, которая имеет толщину стенок  не менее 3 мм.

После того как нужная труба найдена, с одного края нужно отложить 2 см и на этом расстоянии просверлить отверстие, которое должно соответствовать будущей оси.

После этого необходимо определиться с радиусом изгиба, но обязательно нужно брать с запасом на 5 см.

Рычаг и фиксатор представлены в виде шпильки.

Для изготовления рукоятки необходимо соединить две пластины вместе, но их толщина должна быть не менее 4 мм. Ручка закрепляется на ось, поэтому ее также нужно выполнять с запасом 5-10 мм с каждой стороны.

Как изготовлена ручка, можно начать полностью собирать инструмент. Основание нужно хорошо зафиксировать, на ось прикрепляется одна пластина, вторая на главный шкив. Гайка, имеющаяся на основание фиксируется шпилька фиксатора. Шкив необходимо закрепить на оси и закрепить болтом.

После полной сборки, инструмент  нужно его испытать. Для этого потребуется поставить трубу в начальное положение, зафиксировать ее. Затем прижать к шкиву и вкрутить фиксатор.

Сделанный своими руками трубогиб подойдет для использования в быту и будет не заменим в некоторых случаях. При сборке этого инструмента важно действовать четко по инструкции, чтобы изделия получилось правильным и пригодным для использования.


Используя данное устройство можно будет построить навес или теплицу, а также проложить газопровод или трубопровод. Пользуясь этим устройством можно согнуть трубу по нужным углом, причем место сгиба будет иметь такие же прочностные характеристики как и на прямом участке трубы.

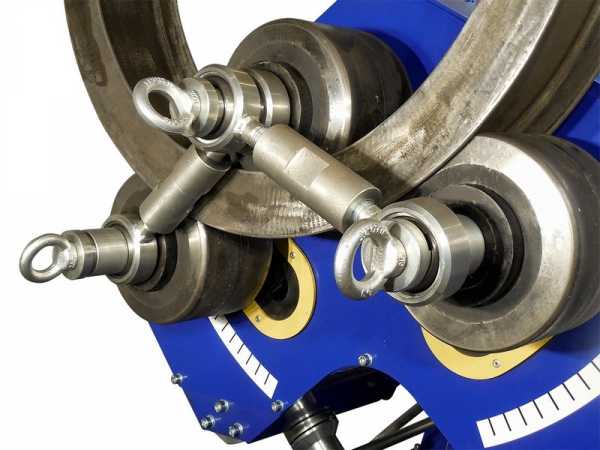

Фото современных трубогибов

Также рекомендуем посетить:

zdesinstrument.ru

Ручные механические трубогибы: как сделать, инструкция

Очень часто, при прокладке трубопроводов, случаются ситуации, когда труба должна пройти не прямо, а обогнуть препятствие или сделать поворот. Если с пластиковыми и металлопластиковыми трубами это проблем не вызывает, то металлическую трубу «голыми» руками не согнешь.

Ручной трубогиб

К тому же нужно учитывать, что на изгибе не должно произойти сужение внутреннего диаметра и не должны возникнуть складки, препятствующие свободному прохождению жидкости. Так что гнуть трубу «через колено» тоже не вариант.

Если все же вы столкнулись с ситуацией, когда металлическую трубу нужно согнуть под тем или иным углом, в бытовых условиях придется использовать для этого механический трубогибочный станок.

Cодержание статьи

Что такое трубогиб?

Трубогибочный станок выполняет очень важную функцию при прокладке коммуникаций. Каждый, кому приходилось выполнять монтаж водопровода или канализации, особенно с нуля, понимает, с каким количеством проблем можно столкнуться. Эта работа требует не только определенных знаний и навыков, но и дополнительного оборудования.

Можно, конечно, решить проблему прохождения сложных участков (точки пересечения коммуникаций, углы, неровности стен, прочие препятствия) методом порезки труб на небольшие части, а затем их соединения с помощью фитингов или сварки.

Трубогиб – это механизм для гибки металлических труб

Но ни один стык не может обеспечить надежности и прочности цельнометаллической трубы. Не говоря уже о том, что порезка и соединение отрезков потребует большого количества дополнительных средств и времени.

Роликовый трубогибочный станок позволяет выполнить загиб любой сложности под любым углом за несколько минут без особых усилий.

Отметим, что трубогибы на строительном рынке представлены широким модельным рядом.

Вы можете выбрать вариант от новейших импортных образцов, типа Blacksmith M07, MTB10, Stalex MY 22 TG до более дешевых отечественных вариантов типа тр 068 1000. К тому же механический трубогибочный станок можно изготовить самостоятельно.

Трубогибы фирмы Blacksmith моделей типа M07 и MTB10 с маркировкой TG и гидравлическим универсальны и могут использоваться как для круглых труб, так и для аналогичных изделий с квадратным сечением.

Более дешевые и простые модели, типа Stalex MY 22 TG с пружинным приводом обычно используют для придания загнутой формы металлопластиковым трубам.

Из чего состоит комплект ручного гидравлического трубогиба

Работа по прокладке трубопровода, при наличии трубогиба, выполняется гораздо быстрее и требует меньших усилий. Гнуть трубу вручную очень тяжело, а о сохранении нужного угла загиба не может быть и речи.

Как работает станок?

Принцип работы и конструкция трубогиба просты до элементарности. В нижней части станка находятся валы, или ролики, на которые укладывается труба. Сверху находится механический, электрический или гидравлический привод, который приводит в действие пластину или, верхний вал.

Именно положением верхнего и нижнего валов регулируется радиус и угол изгиба арматуры.

Чем ближе находятся друг к другу нижние валы – держатели, тем больше будет радиус и меньше угол загиба.

Процесс гибки профильной трубы

При сближении нижних роликов, радиус загиба будет уменьшаться, а угол увеличиваться.

Виды трубогибов

Общий принцип работы таких устройств одинаков. Однако прослеживаются некоторые особенности, исходя из приводов.

  1. Пружинный трубогиб – наиболее простой механизм. Однако использоваться он может только в случае работы с профилем диаметром до 40 мм. Он состоит из одного вала, пружины и ручки. Труба закладывается в паз и гнется с помощью нажима на нее. Работа с таким устройством требует определенных навыков и немалой силы. К ним относится трубогиб Stalex MY 22 TG.
  2. Если рассматривать станок с ручным приводом, к примеру трубогиб ручной тр 1, то работает он следующим образом: верхний давящий ролик приводится в действие с помощью механического привода. Чаще всего это вращение ручки. Вал начинает вращаться с небольшим нажимом на трубу, которая постепенно продвигается и прогибается. За следующим проходом трубы по валам давление на нее увеличивается. Арматура проходит между валами трубогиба до получения нужной формы. Такое устройство может использоваться для труб любой формы и диаметра 20 мм, 40 мм и выше. К ним относится ручной трубогиб российский тр 068 1000, Blacksmith m07, MTB10 – 40, а так же некоторые модели Stalex выше 22, к примеру, НВ 40.
  3. Гидравлический привод трубогиба представляет собой домкрат, который, нажимая на трубу, гнет ее без вращения и перемещения. Эта модель более дорогая, но намного проще в использовании. К тому же гидравлический привод позволяет контролировать угол и радиус изгиба. Такие устройства производят как отечественные заводы, так и зарубежные фирмы Blacksmith модели выше m07 и Stalex кроме вышеупомянутых MY 22 и НВ 40.
  4. Рычажный станок позволяет производить загиб тонкостенных труб углом до 180º.
  5. Арбалетный используют для загиба тонкостенных труб из цветных металлов. Позволяет делать загибы до 90º.

Цены трубогибов будут возрастать от первого пункта к третьему.

Виды ручных трубогибов

Но стоит помнить, что цена станка обратно пропорциональна простоте работы на нем, возможности установить конкретный радиус и угол изделия.

Станок для гибки труб, исходя из формы закладываемой арматуры, бывает трех видов:

  • трубогиб для круглой трубы. К ним относятся модели типа Stalex 22 и НВ 40. Особенность такого приспособления в том, что желоб на валах для прокладки трубы выполнен в форме полумесяца. Это позволяет не деформировать сечение трубы при ее загибе;
  • трубогиб для труб с прямоугольным сечением. В таких моделях желоб имеет углы для укладки профильной арматуры;
  • универсальный. Такой станок имеет либо съемные, либо раздвижные желоба. К ним относится трубогиб ручной универсальный mb32 25, 22. Универсальной можно назвать и модель Stalex НВ 40.

Как сделать трубогиб своими руками?

Цены трубогибов хоть и не заоблачные, но все же приобрести его может позволить себе далеко не каждый. Особенно в том случае, когда устройство нужно вам на один – два раза в году, а не на каждый день.

Самодельный ручной трубогиб

Трубогиб, как уже говорилось, устройство достаточно не сложное, поэтому может быть изготовлено своими руками из подручных материалов.

Самый простой способ механического станка для тонкостенных круглых труб – две доски, между которыми устанавливаются валы. Под нижние нужно сделать горизонтальные прорези для регулировки радиуса загиба. Верхний вал ставится в вертикальные прорези.

К нему крепится сверху давящий винт, а сбоку – поворотная ручка. После закладки трубы между валами, винтом прижимается верхний вал и ручкой проворачивается. И так постепенно, поджимая и продвигая трубу по валам, вы получите нужный радиус загиба.

Гидравлический станок так же можно сделать в домашних условиях. Для этого может быть использован автомобильный домкрат или лебедка.

Как сделать ручной трубогиб для профильных труб своими руками? (видео)

trubypro.ru

три способа, чертежи, устройство (видео)

Ручной трубогиб — очень полезный инструмент для владельцев частного хозяйства. Он может помочь в сборке теплицы, прокладки трубопровода и других подобных работ. Можно, конечно, приобрести такое устройство в магазине, но оно стоит не дешево. Поэтому экономнее сделать трубогиб своими руками, используя простые материалы и ваши руки. Как это сделать, расписано в данной статье. Рассмотрим три основных способа.

Устройство ручного трубогиба.

Нам понадобятся навыки и некоторые инструменты для самостоятельной сборки устройства, способного согнуть металл. Если сделать такое устройство правильно, оно будет ничуть не хуже заводских аналогов, может, даже лучше. Так как же изготовить ручной трубогиб своими руками, работающий по принципу домкрата?

Способ № 1

Первый способ сделать такое устройство очень прост. Для начала понадобится изготовить полусферу из дерева. Подберите несколько плотных досок и ручной пилой вырежьте сферический шаблон нужного радиуса. Желательно распиливать доски так, чтобы они имели уклон к основанию. Распиленные доски надо будет закрепить на прочном основании, например, на стене или столешнице. Доски должны быть толще диаметра трубы, чтобы она не смогла выскользнуть из нашего шаблона и не повредила держащую ее руку.

Пример ручного трубогиба из дерева. Трубогиб изготавливается как полусфера из дерева.

Далее на одном конце полусферы закрепите деревянный брусок — упор. Труба должна спокойно помещаться между шаблоном и упором. Приспособление, способное согнуть металл, готово. Как его использовать? Поместите трубу между шаблоном и упором и, не торопясь, давите на противоположный конец, как на рычаг домкрата, до тех пор, пока не получите необходимый угол изгиба. Этот способ отлично подходит для того, чтобы согнуть материал из стали и алюминия. Сделать такой самодельный прибор очень легко, плюс ко всему он не требует больших денежных затрат. Если вы планируете работу с материалами разного диаметра, легко можно сделать несколько шаблонов под разные размеры трубы.

Способ № 2

Следующий способ тоже экономен в финансовом плане и легок в изготовлении.

Купите металлические крючки, они должны обладать высокой степенью прочности. Закрепите их на прочном основании, расстояние между каждым крючком должно составлять не более 5 см, хотя все зависит от диаметра материала, который требуется согнуть. В итоге из закрепленных крючков должен получиться полукруг. Как и в предыдущем способе, на конце полусферы закрепите упор, удобный для руки. Такой метод более универсален и позволяет работать с разными диаметрами. Если увеличить или уменьшить расстояние между крючками, станет доступна работа с трубами большей или меньшей толщины. Перейдем к более сложной и трудоемкой конструкции, способной без особых усилий оказать на трубу мощное давление по принципу домкрата.

Способ № 3

Схема турбогиба в разрезе: (1,3- заглушки; 2- гибочный шаблон; 4- трубка для подачи жидкости; 5- домкрат)

Давайте изготовим трубогиб профильной трубы своими руками, с помощью которого можно согнуть металл на 360 градусов. Он не хуже, чем гидравлический аналог. Хотя с его помощью можно выбрать любой угол изгиба. Процесс загиба осуществляют вращающийся цилиндр и ролики для фиксации используемого материала. Благодаря рабочему цилиндру, изменяем угол трубы до нужного нам. Цилиндр должен иметь возможность свободно двигаться. Для изготовления такого приспособления нам понадобится:

  1. Две стальных пластины, толщина которых может варьироваться от 5 до 10 мм, длина пластин может достигать 30 см.
  2. Стальные уголки 5х5 см — 4 шт.

Как и в первых двух способах, нам понадобится самодельный деревянный шаблон, используйте для этого доски толщиной не более 3 см. Закрепите на нижней стороне шаблона стальную пластину. На основании конструкции закрепите для прочности несколько уголков длиной до 30 см. На верхнюю часть нашей конструкции надо приварить вторую стальную пластину. Просверлите в ней или вырежьте сваркой отверстие. Диаметр отверстия должен быть больше диаметра винта, который устанавливается в него. Функция этого болта — опора для материала, над которым будет производиться сгибание. К верхней пластине закрепите уголки и направляющие ролики, ориентированные внутрь конструкции. Такое приспособление способно изменять угол практически любой профильной трубы. Благодаря этим трем несложным приспособлениям, вы с легкостью согнете любую трубу. Какой самодельный трубогиб сделать, выбирать и решать вам — все зависит от желания и возможностей.

experttrub.ru

Трубогиб своими руками: схемы, материалы и инструменты

Проведение ремонтных работ всегда связано с огромным количеством не только физических, но и финансовых затрат. Но выбрать, чем в большей мере вы готовы поступиться, все же необходимо. На сегодняшний день на прилавках строительных магазинов можно встретить массу приспособлений, которые не всегда нужны в процессе ремонта или строительства. Именно это заставляло людей в прошлом своими силами делать то, что сейчас многие доверяют электрическим или каким-либо другим инструментам. Сегодня мало кто начнет пилить бревно или доску обычной ножовкой или двуручной пилой. Ведь для этого существуют такие приспособления как электролобзик, бензопила и даже электрическая пила. То же самое касается и такого приспособления, как трубогиб. Несмотря на то, что сейчас присутствует масса деталей, позволяющих в ту или иную сторону повернуть трубу, все же целиковое изделие является наиболее уместным и надежным в процессе монтажа той или иной системы.

Трубогиб можно купить в строительном магазине, а можно сделать своими руками.

Без труб в процессе строительства и ремонта обойтись невозможно. Они необходимы в процессе монтажа газопровода, водопровода и многого другого. Так, например, если в доме вы все это можете осуществить, прибегнув к помощи такого материала, как металлопласт, то наружные работы этого не потерпят. Вышеупомянутые материалы ни в коем случае не смогут выдержать сильные морозы. Поэтому необходимость изгиба труб становится очевидной. И у вас, как раньше уже было сказано, есть несколько вариантов того, как именно провести необходимые работы. Во-первых, вы можете купить трубогиб в строительном магазине. Причем выбор здесь огромный, и вы обязательно подберете себе то, что удовлетворит вас. вы можете соорудить трубогиб своими руками. Для этого можно воспользоваться схемой, найденной в интернете, или же обратиться за помощью к знакомым, которые уже сталкивались с таким вопросом.

Как сделать трубогиб?

Для того чтобы изготовить трубогиб своими руками можно воспользоваться схемой из интернета, а можно обратиться за советом к знакомым, которые уже делали трубогиб самостоятельно.

Прежде всего, необходимо будет определиться с тем, для каких целей вы его сооружаете. Если вы намерены самостоятельно им пользоваться в течение короткого времени, то слишком переживать по поводу того, какого качества изделие получится, не стоит. Главное, чтобы оно могло выполнять свои главные функции — изгибать трубы. В конце концов, вы можете осуществить данный процесс, прибегнув к предварительному нагреванию трубы в том месте, где необходимо будет ее выгнуть. Это делается либо с помощью строительного фена, либо с помощью сварки или же можно прибегнуть к помощи паяльной лампы. Далее определяетесь с тем, какие трубы нужно будет изгибать данным трубогибом.

Чем меньше будет их диаметр, тем, соответственно, и легче можно будет изготовить ручные трубогибы своими собственными руками.

Разновидности трубогибов

Ручным трубогимом можно гнуть трубы небольшого диаметра до 40-50 мм

Как только все предварительные вопросы, касающиеся дальнейшей эксплуатации изделия, будут решены, можно переходить к проектированию трубогиба. Существует несколько типов данных сооружений. Самым простым из имеющихся на данный момент является ручной трубогиб. Название определяет и возможности, и особенности. Совершенно ясно то, что трубы гнуть придется вручную. Данное приспособление станет очень полезным тогда, когда вам нужно будет изогнуть трубы небольшого диаметра (до 40-50 мм). При этом необходимо обладать определенными физическими возможностями. Но время богатырей уже давно прошло, и голыми руками даже подковы изогнуть не всякий сможет.

Рычаг гидравлического трубогиба действует на трубу необходимого размера через гидравлический насос.

Кроме ручного трубогиба существует еще и гидравлическое изделие такого плана. Они отличаются тем, что рычаг действует не напрямую на трубу необходимого размера, а через гидравлический насос. Данные приспособления работают обычно от электросети, выполняют большой объем работ, и чаще всего их используют в профессиональных мастерских. При этом нет необходимости прикладывать какие-то особые усилия. Электромеханический трубогиб — это третий вид, который используется только на заводах. Он в меньшей степени влияет на деформацию трубы в месте ее изгиба. Последние 2 вида практически не используются в домашних условиях. Так что, если вы не намереваетесь открыть свое дело, связанное с изгибом труб, не стоит прибегать к их самостоятельному изготовлению.

Трубогиб своими руками

Для того чтобы изготовить своими руками трубогиб, необходимы следующие инструменты и материалы:

  • Металлическая тяжелая пластина — основание,
  • Болгарка,
  • Сварочный аппарат,
  • Строительный фен,
  • Паяльная лампа,
  • Лебедка.

Самодельный ручной трубогиб можно сделать даже из подручных материалов, имеющихся у многих в гаражах и на дачах.

Ручной трубогиб сделать можно практически из подручных средств, имеющихся у многих мастеров-самоучек в гаражах или на дачах. Конструкции трубогибов могут быть самыми разнообразными. Они зависят от того, какого размера трубку вы намерены изогнуть. Для того чтобы изготовить ручной трубогиб к трубкам диаметром не более 2 см, необходима металлическая тяжелая плита. В ней нужно проделать несколько отверстий, в которые потом вставляются штыри. Трубу необходимо будет зацеплять за них и направлять в то положение, которое вам необходимо. Если материал жесткий, опять-таки можно воспользоваться какими-либо нагревательными инструментами.

Если вы собираетесь изготовить ручной трубогиб для более крупных диаметров, потребуется другая его конструкция. На основание необходимо закрепить 2 ролика с круглыми сечениями боковых граней. Между роликами должно быть расстояние, равное диаметру трубы. Она помещается одним концом между роликами и фиксируется там с помощью стопорного механизма. Другой конец трубы прикрепляется к лебедке. Как только она начинает работать, труба изгибается. Такой вариант подходит для труб диаметров от 25 до 40 мм.

Ручной трубогиб для изделий диаметром более 40 мм можно сделать с помощью следующих инструментов:

  • Металлическое основание,
  • Доска,
  • Лекало,
  • Лебедка,
  • Электролобзик.

Сначала с помощью лекала необходимо на доске прочертить контуры, соответствующие необходимым формам трубы. После этого электролобзиком выпиливается внутри доски форма, в которую будет укладываться труба. Этот деревянный ручной трубогиб нужно закрепить на металлическом основании. Труба закрепляется в форме и изгибается с помощью лебедки. Итак, для того чтобы изогнуть трубы самых разнообразных размеров, вам потребуются материалы (от досок до металла), которые можно найти в абсолютно любом гараже и даже в сарае или на даче. При этом вы не только сэкономите на том, что не приобретете трубогиб в магазине, но и сделаете именно ту конструкцию, которая будет полностью соответствовать всем вашим требованиям.
