размеры чертежеЙ, как согнуть трубу для каркаса, как сварить своими руками

Вопрос возведения навесов всегда будет актуальным для владельцев частных домов. Сложно найти более подходящий материал для строительства, чем профильные металлические трубы. Каркас будет устойчивым, но легким, его можно сделать как стационарным, так и разборным.

Профильные металлические трубы квадратного или прямоугольного сечения обладают хорошей жесткостью и практически не подвержены деформации, а ровные стороны облегчают процесс подгонки и обеспечивают большую площадь сварочного шва. Промышленность выпускает профильные трубы, изготовленные тремя способами:

  • Холодной прокатки.
  • Горячей прокатки.
  • Сварные.

Толщина стенки — от одного до пятнадцати миллиметров, наружное сечение — от десяти миллиметров.

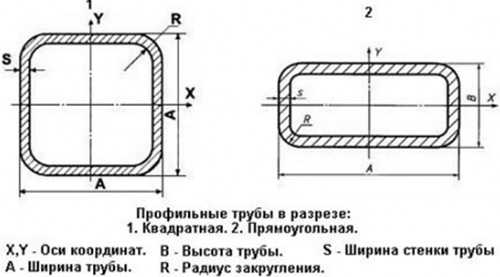

Конфигурация профильных труб, используемых в конструкции навеса

Совет. Для строительства навеса желательно использовать сварные и холодной прокатки профильные трубы.

Несмотря на простоту конструкции, для строительства потребуется чертеж навеса из профильной трубы с расчетами нагрузки. Конструктивно навес состоит из следующих элементов:

  • Вертикальные стойки.
  • Фермы.
  • Обрешетка.
  • Кровля.
  • Фундамент.

Детали конструкции навеса из профильной трубы с односкатной крышей

Варианты фундамента для вертикальных стоек из профиля

Установить вертикальные стойки можно несколькими способами:

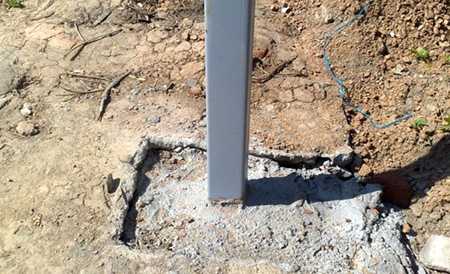

1. Выкапывается яма глубиной 50-60 см и размером 40×40 см. На дно ямы укладывается щебень или мелкий камень. Нижний конец стойки обрабатывается антикоррозийной краской. Стойка устанавливается в вертикальное положение, фиксируется подпорками, яма заполняется бетоном.

Самый простой пример бетонирования стойки, но его нельзя назвать самым практичным

2. Подготовленную яму заполняют бетоном и устанавливают закладную деталь, к которой впоследствии приваривается вертикальная стойка.

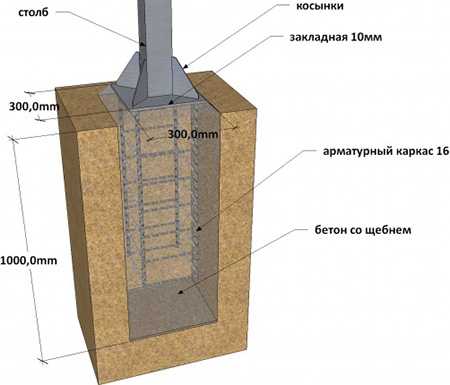

Фундамент в разрезе с закладной деталью. Вертикальная стойка устанавливается и приваривается к закладной, при необходимости усиливается приваренными косынками.

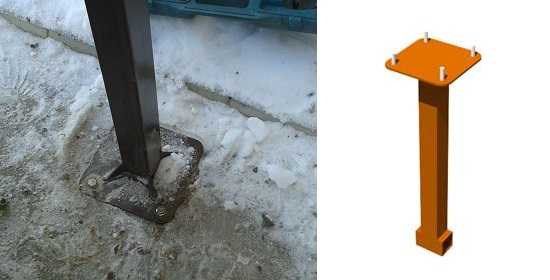

3. Производятся действия, аналогичные второму пункту, только вместо закладной детали устанавливаются анкерные болты.

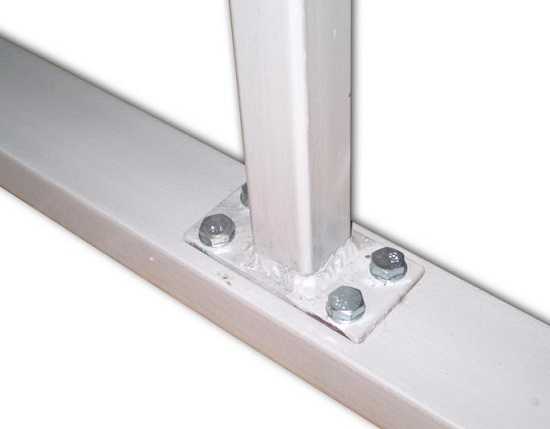

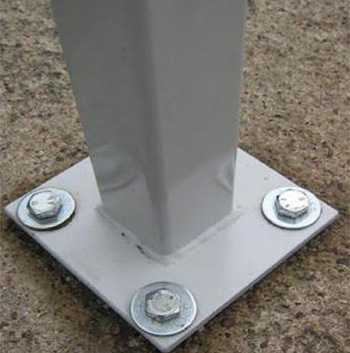

Использование анкерных болтов позволяет выровнять стойку при монтаже регулировкой затяжки гаек и подкладкой металлических пластин различной толщины

На заметку. Горизонтальные обвязывающие трубы, на которые будут устанавливаться фермы, монтируются по длинным сторонам навеса, при необходимости могут быть усилены укосами, изготовленными из профиля.

Изготовление ферм из профильной трубы и монтаж

Формы крыш для навесов в основном разнообразием не отличаются, хотя бывает, что встречаются эксклюзивные экземпляры. В основном это односкатные, двухскатные и арочные конструкции, для покрытия которых чаще всего применяют:

  • Поликарбонат.
  • Металлочерепицу.
  • Оцинкованный профнастил.

Изготовить фермы удобнее всего на земле, а потом готовые приварить к стойкам. Тем более что изготовленная первая ферма будет использоваться в качестве шаблона, что значительно ускорит сборку последующих. Наглядные примеры разъяснят, как правильно сварить ферму для навеса.

Конструкция фермы, которая используется в основном для односкатных и двухскатных навесов из профильной трубы

Ферма, собранная из двух элементов (смотреть фото 6) для двухскатной крыши

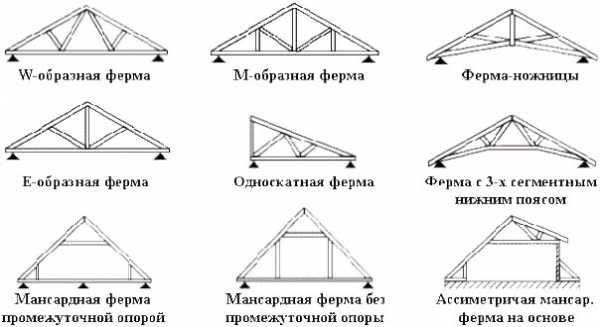

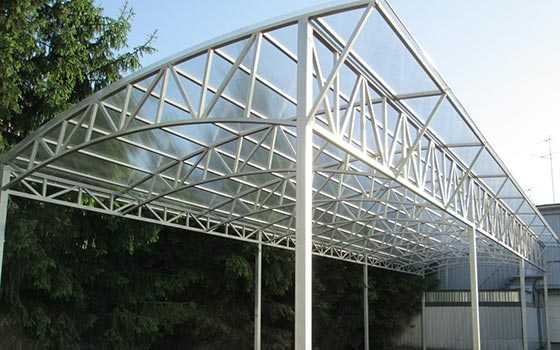

Виды ферм, чаще всего используемые при строительстве навесов, способные выдержать любую снеговую нагрузку

Если с фермами для таких обычных крыш более или менее все ясно, то при изготовлении фермы арочного типа возникает технический вопрос: как согнуть трубу без трубогиба для навеса с покрытием из поликарбоната.

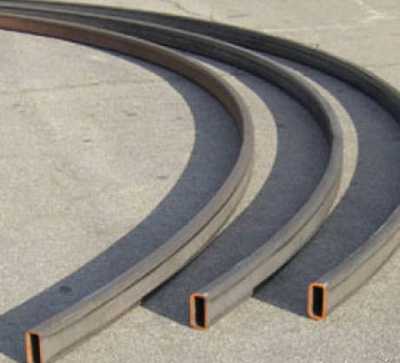

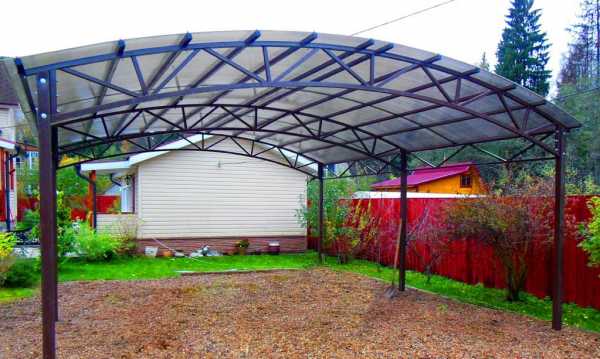

Изготовление арочной фермы

Изогнуть трубу с квадратным сечением будет тяжелее, чем профиль, имеющий форму прямоугольника. Изгибать следует широкую сторону.

Направление изгиба прямоугольной трубы

Существует несколько способов изгиба профильной трубы без трубогиба и нагрева:

1. Потребуется изготовить несложный инструмент: к отрезку трубы большего диаметра приваривается полутораметровая ручка, надевается на трубу, которую следует изогнуть. Последовательно подгибают заготовку, перемещая самодельный трубогиб.

Самый простой, но действенный способ изгиба профильной трубы

2. Если требуется произвести изгиб большого радиуса, то можно к нижней ровной части фермы приварить вертикальные стойки. Начиная с одного края, последовательно надо подгибать руками верхний профиль и приваривать к верхним концам стоек.

Изготовление арочной фермы с небольшим изгибом для навеса

3. Изогнуть профильную трубу можно, используя шаблон, изготовленный из деревянных досок и круглых кольев, изгибая и фиксируя кольями профиль.

Стенд для изгиба дуги из прямоугольной трубы моно изготовить самостоятельно

Совет. Конструкцию дугообразной фермы следует выбирать с учетом проекта и доступности способа изготовления. В принципе, изогнуть необходимую заготовку можно в любой слесарной мастерской, где есть трубогибочный станок, а фермы — сварить самим.

Монтаж ферм навеса

Очень важно установить правильно крайние фермы, так как именно от них будет зависеть установка последующих, поэтому крепить следует изначально на прихватки, тщательно проверяя установочные размеры. После фиксации крайних элементов следует натянуть шпагат по краям и середине. Так как фермы имеют одинаковый размер, монтаж производится с ориентировкой на натянутый шпагат. Отклонения по плоскости ската не должны составлять более 2 мм.

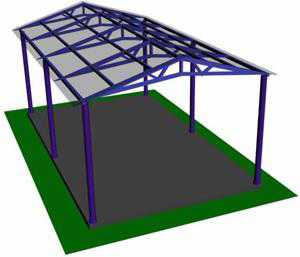

Схема каркаса двухскатного навеса

К установленным фермам приваривается обрешетка из профильной квадратной трубы (можно использовать меньший размер). Если навес из профтрубы накрывается профнастилом, то листы нужно заказывать в соответствии с шириной ската, чтобы избежать лишних стыков. При покрытии навеса металлочерепицей рассчитать размеры установки обрешетки надо таким образом, чтобы стыки листов лежали на обрешетке.

Важно. После сборки каркаса и окончательной проверки все швы стыков провариваются и зачищаются. Готовый каркас навеса грунтуют и окрашивают антикоррозийной краской.

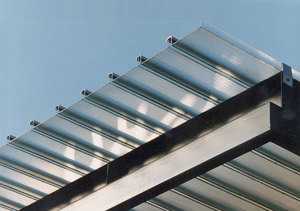

Покрытие навеса профнастилом или металлочерепицей

Технология крепления профнастила и металлочерепицы практически одинаковая. Необходимый инструмент для работы:

  • Шуруповерт.
  • Насадка под шестигранную головку саморезов.
  • Ножницы по металлу.
  • Болгарка.
  • Саморезы.
  • Шпагат.

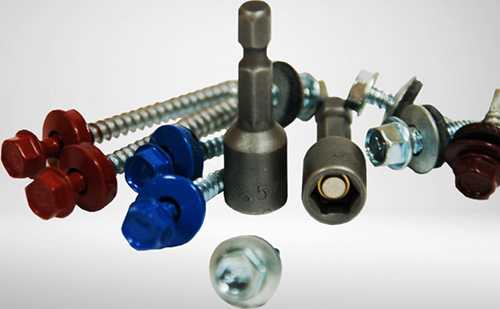

Саморезы с резиновой уплотнительной шайбой. Острый конец выполнен в форме сверла, что позволяет без дополнительного сверления закручивать их в металл толщиной 2 мм.

Главное — не ошибиться с установкой первого листа, в этом помогут предварительно натянутые два шпагата, выставленные по вертикали и горизонтали. Тот, кто впервые работает с этими материалами, нередко допускает ошибку, осуществляя крепеж саморезами по технологии крепления шиферных листов. Это является грубой ошибкой.

Правильное закрепление профлиста саморезом — он установлен в нижнюю волну

Два варианта крепления металлочерепицы. Слева — запрещенный способ крепления, справа — правильный.

Примечание. Очень важная деталь: саморезы должны устанавливаться строго перпендикулярно поверхности профильной трубы, так как герметизацию отверстия обеспечивает эластичная шайба, находящаяся под головкой.

Саморез, установленный с отклонением, будет способствовать проникновению влаги из-за неплотного прилегания уплотнительной шайбы

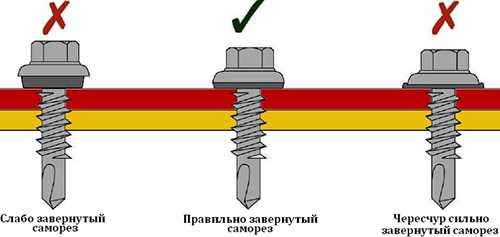

Следует обратить внимание на момент затяжки саморезов. Слабо завернутый саморез будет причиной протекания крыши навеса. Перетянутый приведет к разрушению уплотнительной шайбы, что будет способствовать проникновению влаги.

Внимание! При закручивании саморезов шуруповерт необходимо располагать строго перпендикулярно поверхности крыши. Закручивать саморез следует на небольших оборотах, контролируя правильный прижим уплотнительной шайбы.

Коньковый стык двухскатной крыши накрывают коньковыми элементами, которые можно приобрести на рынке строительных материалов (это относится к покрытию из металлочерепицы) или изготовить самостоятельно из оцинкованного кровельного железа (для покрытия из профнастила).

rubesedka.ru

Как сварить навес из профильной трубы: чертежи, видео

Навесы делают для защиты от дождя и солнца мест отдыха на свежем воздухе, крыльца, игровых площадок. Парковка для авто под навесом удобней, чем стоянка под открытым небом. Сварка навеса из профильных труб доступна даже новичкам. Однако, чтобы построить надежную и долговечную конструкцию, необходимо уметь правильно выбирать материал и знать, как сваривать фермы из профильной трубы.

Подробнее о фермах

Основой навеса являются стропильные фермы, связывающие его в единое целое. Они изготовляются в виде горизонтальной пространственной конструкции, собранной из элементов, соединяемых сваркой. Ферма состоит из нижнего и верхнего пояса, скрепленных вертикальными и диагональными (раскосами) перемычками. Основным плюсом навесов из профиля является их способность при небольшом весе успешно противостоять ветровым нагрузкам и весу снега. Сварка ферм может быть выполнена из швеллера, уголка, но чаще выбираются профильные трубы.

Фермы — основа навеса

Выбор формы

Форма ферм зависит от назначения и условий эксплуатации навеса. Каждая из них обладает преимуществами и недостатками. К популярным относятся:

  1. Треугольной формы — классика постройки крыш и навесов с крутыми скатами. Благодаря простой форме они легко рассчитываются и изготавливаются. Треугольные конструкции обеспечивают хорошую естественную освещенность пространства под собой. Однако потребуется дополнительный расход материала и длинные балки для соединения центральных частей обрешетки. Также отмечается сложность сваривания острых углов.
  2. Полигональные конструкции строятся для защиты больших площадей. Из-за сложной формы для облегченных навесов не применяются. Благодаря высокой прочности пролеты между фермами можно увеличивать, что уменьшает расход металла.
  3. Хорошей прочностью обладают также фермы с параллельными поясами. В отличие от других видов они собираются из повторяющихся элементов одного размера с минимальным количеством стыков. Поэтому сваривать ферму для навеса этого вида несложно.
  4. Односкатные фермы трапециевидной формы, устанавливаемые на опорных столбах надежны, так как жестко фиксируют строение. Для них не требуются длинные трубы на верхнюю решетку.

Помимо перечисленных форм сварку ферм из профильной трубы производят в виде арок, ножниц, буквы П, асимметричных, двух шарнирных, мансардных с центральной опорой и без нее.

Форма ферм зависит от назначения и условий эксплуатации навеса

Преимущества профильных труб

Выбор прямоугольного профиля для строительства навеса рекомендуется специалистами, так как он обладает следующими достоинствами:

  • не нуждается в обработке огнестойкими составами;
  • профиль легко без деформации гнется с помощью простых устройств, что позволяет создавать сложные формы;
  • защита от коррозии осуществляется простым окрашиванием;
  • доступность приобретения во всех регионах;
  • ошибка при раскрое исправляется привариванием отрезка на прежнее место;
  • малый вес по сравнению с другим металлопрокатом равной прочности;
  • длительный срок службы.

Рекомендации перед постройкой

Требования, предъявляемые к навесам, отражены в СНИП 2.01.07-85. В документе указано как правильно определить нагрузки и их величины, которые должна выдерживать конструкция. Помимо этого нужно учитывать климатические особенности региона. Если зимы снежные и случаются сильные порывы ветра сечение профиля увеличивается.

Также следует учитывать размеры навеса. При увеличении расстояния между опорами сечение профиля выбирается больше. Шаг установки ферм регламентируется СНИП, однако, следует учитывать ширину кровельного материала. При использовании ондулина или поликарбоната чертеж составляется с учетом размера их листов.

От величины угла наклона навеса зависит количество скапливающегося снега. С крутой крыши он скатывается самопроизвольно, но для такой конструкции увеличивается расход материала. Для регионов с обильным выпадением снега угол делается не менее 25 — 30⁰.

Сварка простой односкатной конструкции

Сначала составляется чертеж с размерами элементов. Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором. Зная характеристики навеса, можно поискать в свободном доступе подходящий чертеж.

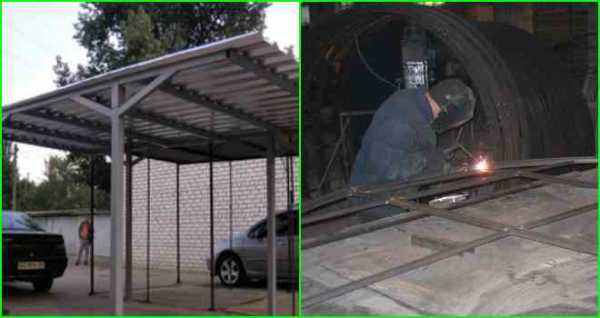

Для защиты автомобиля от непогоды чаще всего строят односкатные навесы размером 4×6 м. Фермы треугольной формы изготавливаются из профиля 30×30×1,2 мм. Верхние трубы имеют длину 3,9 м, нижние — 3,1 м. Три вертикальные стойки для их соединения вырезаются из такого же профиля. Крайняя делается высотой 0,6 м, остальные — по степени убывания. Для увеличения прочности в получившиеся участки зигзагообразно устанавливаются семь раскосов сечением 20×20 мм.

Для навеса длиной 6 метров нужно 5 ферм, устанавливаемых с шагом 1,5 м. Поверху они будут соединяться перемычками из профиля 20×20 мм через 0,5 м. Получившаяся обрешетка надежно удержит поликарбонат, не давая ему провисать под тяжестью снега. Для опорных стоек подготавливаются трубы сечением 80×80 или 100×100 мм. Поверху на них укладываются балки из профиля 30×30 мм.

Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором

Процесс сборки

Монтаж навеса производится в следующей последовательности:

  1. Нарезаются шесть стоек. Их длина берется из расчета, что 0,6 — 0,8 вкапываются в землю. Высоты 2,1 м над поверхностью для легкового автомобиля достаточно. Для микроавтобуса с учетом бетонирования площадки потребуется 2,6 м.
  2. Выкапываются шесть ямок — 4 по углам навеса и 2 посредине длинных сторон. Они необязательно должны располагаться по краям конструкции. Лучше стойки устанавливать с отступом 0,6 м внутрь. Это уменьшает нагрузку на провисание.
  3. После заливки бетона необходимо дождаться его полного высыхания. Затем, отрезая лишнее, стойки выравниваются по высоте. Если расхождение небольшое, его устраняют подкладыванием металлических пластин.
  4. При монтаже навеса впритык к стене вместо соответствующих опор в нее вмуровывают закладные.
  5. Сварка ферм производится на земле.
  6. После их готовности 3 стойки обоих рядов соединяются балками, на которые устанавливаются фермы.
  7. Затем на верхнем поясе между фермами привариваются продольные перемычки.
  8. Швы на собранной обрешетке зачищаются шлифовальной машинкой, чтобы не мешали укладке поликарбоната.
  9. Готовая конструкция окрашивается. В обрешетке высверливаются отверстия для крепления кровли.
  10. Листы поликарбоната прикручиваются саморезами с термошайбами так, чтобы они выступали за пределы каркаса на 10 — 15 см. Такие козырьки обеспечат защиту металла от дождевой воды.

Заключение

Для изготовления простого навеса достаточно квалификации начинающего сварщика. Особое внимание уделяется качеству шва, соединяющего нижний пояс с опорами, так как на него приходится основная нагрузка. При использовании волнистых кровельных материалов, отверстия для их крепления делаются в верхней точке волны.

svarkaprosto.ru

Навесы из профильной трубы своими руками фото и описания

Здравствуйте, наши уважаемые  и, несомненно,  трудолюбивые читатели. Ну а как  иначе? Дачный  участок  предусматривает постоянное его  благоустройство. И  одним лишь  наемным  трудом  тут  не обойдешься.  Чаще всего  приходится прикладывать физические усилия  и самому. Вот, например, нужно построить  навес. Любая  строительная контора снимет с вас  за его изготовление  последнюю  рубаху, а ведь  ничего хитрого или очень тяжелого в технологии изготовления подобных конструкций нет. Не верите? Тогда специально  для вас мы расскажем, как изготовить навесы из профильной трубы своими руками.  Фото всех этапов сборки сделают  материал  простым и доступным  для понимания. Читаем и просвещаемся ☺

Содержание

  1. Какие бывают навесы
  2. Делаем навес из профильной трубы своими руками

Какие бывают навесы

Казалось бы, чего  только  не навыдумывали современные  разработчики, а между тем, если вы захотите  построить  навес у вас  будет выбор  только  между  двумя принципиально  различными  конструкционными материалами. Между

  • Металлом
  • И деревом

Если бы мы  до сих  пор  жили в Союзе, инженеры, несомненно, внесли бы в  этот список  еще и  железобетон, но  без идеологии нет такой мотивации, а потому сегодня для столь  легких строений ЖБИ не используют.

Но вернемся к реальной номенклатуре.

Деревянные навесы

До  недавнего  времени деревянные  навесы считались чуть ли не единственным  вариантом подобных сооружений,  применяемых в частном строительстве, ведь бля их  изготовления ненужно было  обзаводиться  дорогим  электроинструментом. Топор, молоток, пила, ну может быть  еще дрель и рубанок – все  это всегда можно было  найти в мастерской любого, хоть  немного умеющего работать своими руками  дачника. А вот болгарка, инверторный сварочный аппарат, шуруповерт… все эти инструменты стали  доступны рядовому потребителю всего каких-то 15-20 лет  назад.

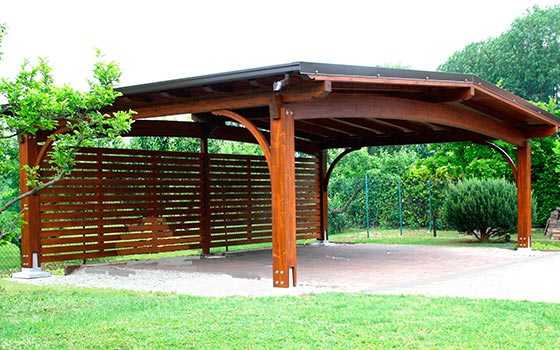

Но  это не означает, что  дерево сразу  же сдало свои позиции. Посмотрите следующие фото.



Очень даже красиво и современно. Но  между тем нельзя не отметить  и недостатки  таких  конструкций.

Массивность

Чтобы  деревянный навес  успешно  сопротивлялся ветровым  и снеговым  нагрузкам, его  детали должны иметь  солидный  запас прочности, что, в конечном счете, выливается в их объём. Конечно, в  этом есть и свой  шарм, но факт  есть факт и если вам нужна воздушная конструкция,  выбрать придется металл.

Недолговечность

При прочих равных деревянные изделия  прослужат  намного меньше металлических. Грибки, насекомые вредители, перепады влажности и температуры – все  это укорачивает срок  жизни природных материалов. И хотя  люди научились  сводить к минимуму  губительные  действия  окружающей среды, но все же полностью нивелировать  не смогли. Защищенная  же от  коррозии сталь будет  стоять столетиями.

Трудоемкость

С появлением  современных  электроинструментов работать с металлом стало  гораздо проще, нежели с  деревом.  А изготовить  сварной  шов стало гораздо дешевле и  легче чем связать  две балки надежным болтовым соединением. Кроме того, маталопрофиль  никогда не поведет, он  не треснет  по волокнам, не сломается на сучку. Пересмотрите еще раз выше представленные  деревянные навесы. Чтобы изготовить  их  нужно быть действительно высококлассным мастером.

Металлические навесы

Другое дело металлические навесы. Их может изготовить каждый, при  этом работа любителя немногим  будет отличаться от труда профессионала. Просто первый на ее выполнение угробит намного больше времени.

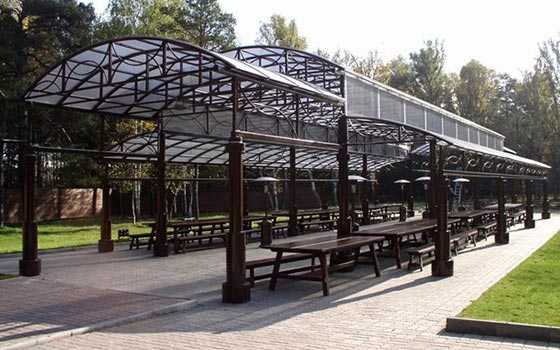

Посмотрите примеры



В этой красоте нет ничего сложного. Если вы хотите изготовить нечто подобное – мы покажем как.

Для  примера возьмем  последнее фото и разберемся что  там к чему.

Делаем навес из профильной трубы своими руками

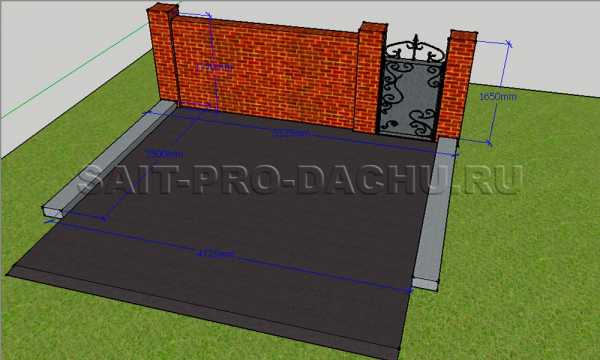

Смоделировав начальные условия, имеем вот такую картинку.

Будем считать, что  закладные для монтажа опор уже заложены, иначе пришлось бы включать в обзор и обустройство фундамента вместе с кирпичным  забором, а  объём нашего обзора не резиновый, редакция таки заставляет  соблюдать разумные приделы.

Итак, первым  делом возьмёмся за стойки. Их будет две пары. Длинные, с упором на бордюры, и короткие, которые по плану должны крепиться на столбах забора. Но с теми проще, а вот с первыми придется повозиться.

Сначала вам  понадобится толстый листовой металл и обрезок  профильной трубы сечением 100×100 мм.

По следующей схеме сварите из всего  этого две «тумбы».

И прикрутите  их на расстоянии 3450 мм от столбов забора, в аккурат  по центру бордюр. Если закладной таки нет, основу опоры можно  привинтить к бетону анкерными болтами, тоже неплохо будет  держать.

Теперь взгляните на другую схему.

Эта «вилка» – вторая часть нашей стойки. Состоит она с трех кусков  профиля сечением 60×40 мм и обрезка профильной трубы 40×40 мм.

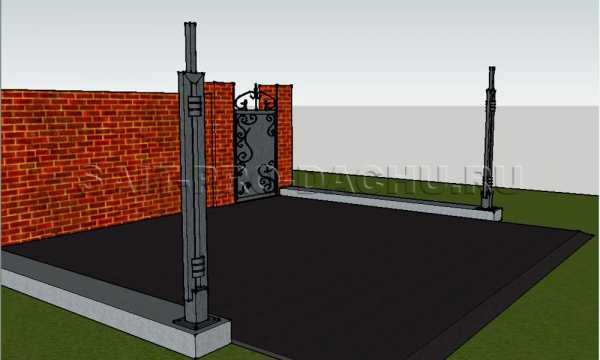

После того как вы содейте все детали вместе  у вас должна получится вот такая вот картинка.

Ну, или почти такая. Для пущего сходства с фотографией  мы добавили в конструкцию несколько подогнутых обрезков двух сантиметрового квадрата, но и без него  будет довольно  оригинально.

С короткими стойками  действительно проще.

Квадрат  металла для опоры и отрезок  квадратной трубы сечением 30×30 мм, соединили вместе и все дала.

Сложнее их будет выставить на столбах, ведь  между  боковыми гранями разнокалиберных стоек  должно оставаться пространство в 3 метра 533 мм. А между аналогичными 4995 мм. Скажем честно, без  лазерного построителя плоскостей соблюсти в точности все расстояния и углы будет  ой как непросто. Провозитесь добрый час.

После стоек в каждом уважаемом  навесе идет  обвязка. Тут мы решили применить профиль сечение 50×30 мм. Для боковой балки понадобятся две трубы длинной 4043 мм и полмешка небольших обрезков. Пригодятся даже фрагменты длиной в 3 сантиметра, а  десятисантиметровые и вовсе разойдутся на ура.

Но, как вы должно быть уже заметили, в этой ферме не предусмотрены раскосые, что само по себе должно настораживать, но не в этом случае. Присмотритесь внимательно к  декору.

Именно эти, изготовленные из сантиметрового прута квадраты и придают  конструкции необходимую  жёсткость.

Аналогичным образом изготавливаются и ветровые фермы.

На словах, конечно, все просто, но пока  порежете все заготовки, сварите их между собой и зашлифуете швы, изведете не один абразивный круг. Для любителя, работы тут на день.

Но вся правда заключается в том, что дизайн выбранного нами навеса предусматривает двойную  обвязку. К счастью, для второго витка понадобятся только цельные трубы сечением 50×30 мм.

Установите их как на следующем чертеже, обязательно с уровнем в руках, и можно будет  переходить к стропильной системе.

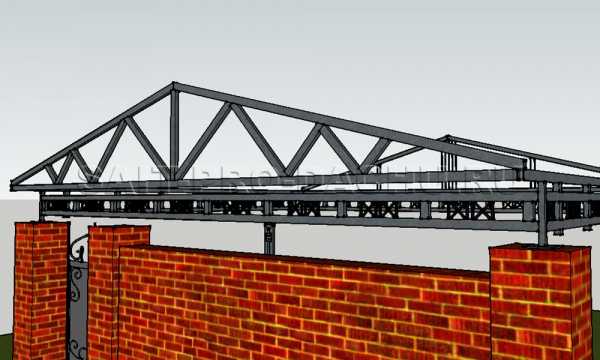

Со стропилами также придется немного поколдовать. Начинать будем с самого веселого треугольника, фасадного. Для его изготовления вам понадобится уже полюбившийся вам профиль 50×30 мм и гладкая шестнадцатая арматура.

Сначала соедините стропилины в ферму…

…А потом придайте ей  жесткости при помощи вот такого арматурного рисунка.

Ох уж  эти  дизайнеры, такого навыдумывают. Пойди – реализуй.

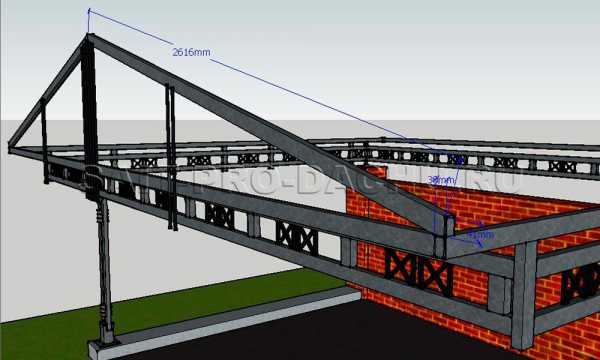

Задняя ферма выглядит намного привычнее и, главное, надежнее. Тут вы увидите привычную глазу «змейку» раскосых. Запланировали мы ее с обрезков  того  же профиля что  использовался для изготовления стропилин.

Но вот  для коньковой балки придется прикупить  трубу сечением  60×30 мм. Чтобы она  не провисала, до  полного монтажа стропильной системы ее  необходимо  будет чем-то подпереть.

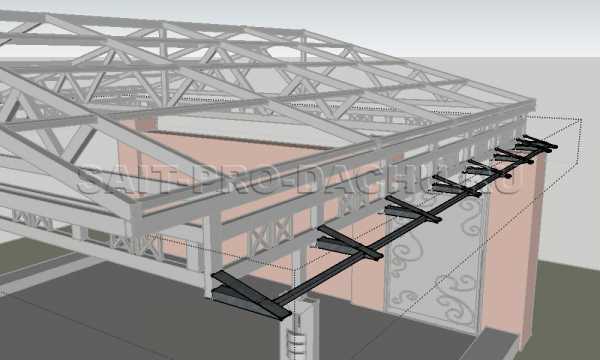

Ну и  узел его соединения с лицевыми фермами. Обратите внимание, коньковая балка выглядит  несколько приутопленной. Но это  не страшно. Следите только за её  горизонтальностью, от  этого  зависит  ровность скатов.

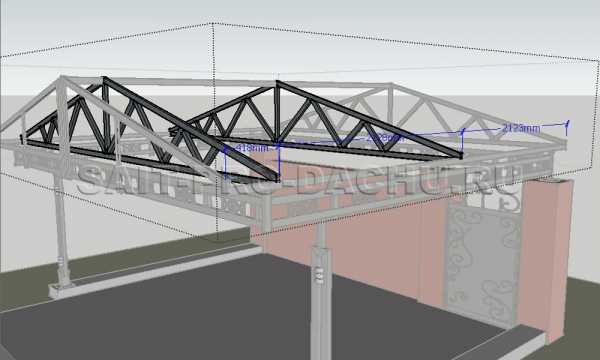

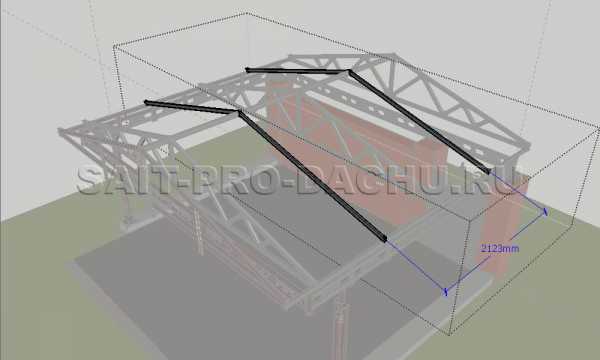

И вновь  нужно изготавливать фермы. Отмерьте от задней обвязки 2123 мм. И прихватите там торцы стропил, другие  зафиксируйте на коньковой  балке, а потом усильте все раскосыми.

Следующая ферма будет уже на расстоянии 2128 мм от предыдущей. Кстати, эти цифры не случайны. Тут учтена и ширина поликарбоната (2100мм) и геометрия стыковочного  профиля, и температурный  зазор.

Кроме того, на широких пролетах не мешало бы бросить  еще пару пар стропилин, но уже ничем не усиленных.  Они нужны только  для более качественной  обрешетки.

Кстати о последней. Она выполняется с двадцать пятой квадратной трубы, которую  нужно будет закрепить с шагом в 650 мм. Только  не поверх стропилин, а вровень с ними.

Можно было бы начинать уже кровельные работы, но если вы внимательно присмотритесь к фотографии первоисточнику, то заметите на том навесе еще два узких козырька, каркас для которых мы изготовим с обрезков трубы сечение 50×30 мм положенной плашмя.

Фокус в том, что так мы закроем  еще и торцы ферм, а значит, продлим их срок службы.

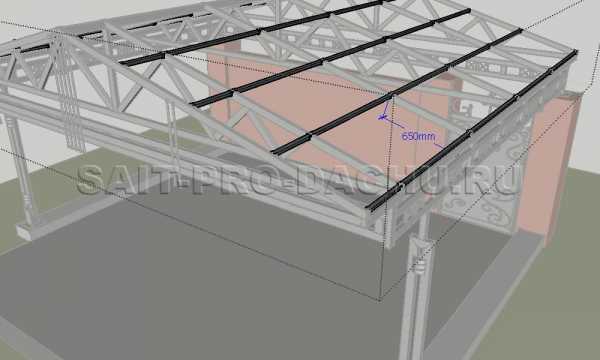

И последняя  металлическая деталь  – снова обрешетка. Возьмите  квадратную  трубу сечением 20×20 мм приварите ее между клювами козырька так, как показано на рисунке.

Остались мелочи. Пробежаться по всей конструкции с болгаркой,  и посмотреть,  все  ли швы  зашлифованы, все  ли торцы закрыты  заглушками. Еще раз промерить  диагонали, провести  ревизию уровнем. И когда убедитесь что  переделывать ничего не нужно, только  тогда можно будет вскрыть металл краской-грунтом. Сохнет он быстро,  а потому уже на следующий  день можно будет  накрыть  навес поликарбонатом. Подробно  технологию  его монтажа мы описывали вот здесь, а потому повторяться не будем, добавим только, что для конька придется прикупить специальный коньковый  стыковочный профиль, он  универсальный и подойдет  под любой угол ската.

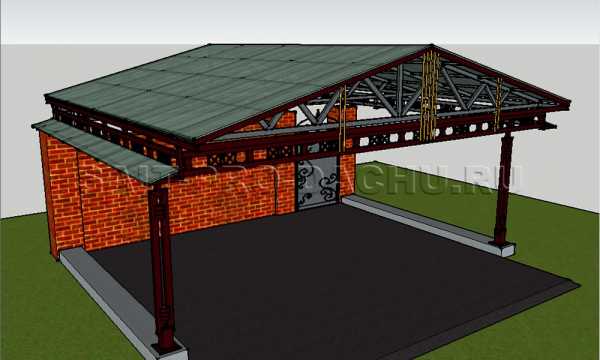

Ну, вот и все, готовая беседка у вас получится, практически, как на фотографии и никаких  наемных работяг.

Задавайте ваши вопросы. Возможно, в следующем нашем обзоре вы хотели бы узнать, как делается навес над крыльцом  или гараж для автомобиля? А может быть вам нужно помочь  построить навес с профнастила? Помогите нам сделать этот сайт еще более полезным именно для вас!

На  этом мы прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.

Василий Молька

sait-pro-dachu.ru

Создание навеса из профильной трубы

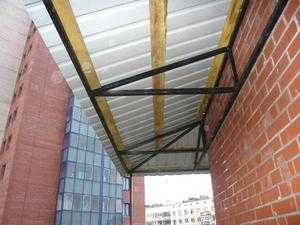

Конструкция навеса из профильных труб все чаще используется при строительстве зданий на приусадебных участках. Это объясняется многофункциональностью применения данного архитектурного механизма.

Различают следующие виды навесов:

  • пристроенный: укрывает вход в дом или гараж от атмосферных осадков;
  • отдельно стоящий: используется как защита для автомобиля, крыша для дровяника, игровая площадка или зона отдыха;
  • комбинированный: пристраивается к коттеджу или бане и применяется для хозяйственных нужд либо как терраса для отдыха.

Прежде чем перейти к строительству, необходимо создать чертеж навеса из профильной трубы с полностью просчитанными размерами всех деталей. Это позволит определить не только количество материалов, но и стоимость возведения навесного сооружения.

Выбор формы навеса

Навесы разделяют по конструкции, строительным материалам для опоры и кровли. Разные конструкции козырьков используются в зависимости от погодных условий региона.

При конструировании следует учитывать количество атмосферных осадков и силу ветра.

Длина фермы определяется углом наклона. Угол определяет форму постройки и виды строительного материала:

  1. Угол 22 — 30° устанавливается для конструкций, предназначенных для выдерживания большого количества снега. В этом случае навес имеет треугольную форму, а материалы для постройки — асбестовые прямые и волнистые листы, металлопрофиль и этернитовое кровельное покрытие.
  2. Угол 15 — 22°. Такая величина угла наклона также характерна для треугольной формы постройки, но усилена с учетом ветровых нагрузок. Для строительства этого вида фермы применяются металлические кровельные покрытия.
  3. Угол 6 — 15°. Данный угол наклона фермы представлен трапециевидной формой и создается из поликарбонатных покрытий и профнастила.Подробнее о том, как гнуть такие трубы и как сделать навес, смотрите в этом видео:

Элементы навеса

Навес из труб включает в себя следующие детали:

  • стойки;
  • прогоны перекрытия;
  • элементы горизонтальных и вертикальных связей.

Стойки могут быть изготовлены из профильной трубы либо из обыкновенной с круглым сечением.

Недостатком при использовании обыкновенных труб является усложнение механизма крепления деталей.

Для опоры лучше всего подойдет квадратное сечение трубы. Такая форма способствует плавному соединению всех элементов, находящихся под прямым углом.

Труба прямоугольного сечения лучше всего подойдет для создания ферм или прогонов. Прогоны испытывают сильное давление на поперечную ось, то есть сверху вниз, а в продольном направлении нагрузка отсутствует.

Прямоугольное сечение труб позволяет делать из них крепкие прогоны

В связи с этим применение квадратного и круглого профилей будет неэффективно. В качестве элемента вертикальных и горизонтальных соединений подходит уголок из стали определенной ширины.

Сооружение каркаса для навеса

Для создания каркаса своими руками потребуется рабочее место с ровной поверхностью и сварочный аппарат.

Сборка самого каркаса производится на земле, чтобы максимально избежать погрешностей и добиться предельной точности в работе.

Перед сборкой навесного сооружения сначала проводят зачистку труб от ржавчины, затем осуществляют заглушку при помощи металлического листа, предотвращая тем самым коррозию, далее начинают сборку рамы.

Для сборки стационарного навеса поперечные трубы и стропила кровли нужно сваривать со стойками. Сваренный шов подлежит зачистке и покраске.

На данный момент используют 2 вида кровельной конструкции: с созданием ферм и без них.

Конструирование фермы зависит от размера навеса. Чем он больше и выше, тем более высокую нагрузку ему предстоит нести, а значит, потребуется прочный каркас.

Этапы строительства

Чтобы создать навес из профильной трубы своими руками, рекомендуется использовать поликарбонат. Гибкость материала упрощает возведение сооружения и придает ему необыкновенный вид. О том, кк сделать фермы из профильной трубы, смотрите в этом видео:

Возведение навеса можно разбить на следующие составляющие:

  1. Разметка территории. На этом этапе в случае необходимости нужно заранее предусмотреть проведение электричества на место будущего навеса.
  2. Подготовка основания для конструкции. В качестве основания применяются кирпичная кладка, асбестовая труба и монолитная заливка со съемной опалубкой.
  3. Возведение несущих конструкций. Несущие конструкции могут быть сделаны из дерева или металла.
  4. Строительство кровельной обрешетки. На этом этапе нужно проводить учет всех нагрузок. Если кровля будет черепичной, то требуется усиление конструкции. В случае использования обыкновенного тента достаточно сварить крюк для крепежа.
  5. Нанесение защитного слоя на конструкцию. На металлический каркас навеса из профильной трубы наносится антикоррозийная защита. Если имеются деревянные детали, их покрывают антисептиком.
  6. Подготовка материала для крыши. Листы следует нарезать с запасом во избежание погрешностей в размерах.
  7. Закрепление кровельного материала.
  8. Благоустройство территории.

    После окончания работ приведите территорию в порядок

Строительство навеса самостоятельно обойдется гораздо дешевле покупного и позволит сконструировать козырек на свой вкус. В настоящее время является возможным приобретение готовой конструкции, которую требуется лишь собрать на выбранном участке.

Похожие статьи

landshaftt.ru

Как сделать навесы из профильной трубы своими руками, фото разных конструкций, примеры чертежей навесов из профильной трубы, расчет ферм и обзор крепления труб

Сегодня навес, для изготовления которого использовалась профильная труба из нержавеющей стали можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.

Содержание:

Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.


Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

  • Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
  • Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
  • По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
  • Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
  • Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

Обратите внимание: СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.

Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

  • Откапываем ямы на нужную глубину.
  • На дно засыпаем слой щебня.
  • В ямы вертикально устанавливаем закладные детали.
  • Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Навес из профильной трубы, фото фиксации кровли на стойках

К сведению: перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

Обратите внимание: недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

К сведению: антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

  • 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
  • П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м2.

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

Похожие статьи
  • Как сделать каркас теплицы из профильной трубы, чертежи, размеры, фото арочных конструкций и домиком, инструкции, как самому сделать теплицу из профильной трубы

    Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы…

  • Красивые навесы, пристроенные к дому, фото построек из металлопрофиля, дерева, ковки, а также советы как сделать навес к дому своими руками и правильно прикрепить

    Навесы перед домом – это дополнительное, функциональное пространство, позволяющее максимально полезно задействовать участок, и с комфортом отдохнуть на…

  • Водопровод в частном доме: инструкция как сделать своими руками, схема, видео и фото

    Специальный состав позволяет идеально подготовить поверхность труб, обеспечивая их качественное соединение Прокладка наружной части системы Эта часть…

lux-standart.ru

Фото навесов из профильной трубы своими руками

Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.

Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.

Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве. Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.

  • 2 Преимущества профнастила при изготовлении навесов
    • 2.1 Металлопрофиль для навесов
  • 3 Технология постройки навеса своими руками
    • 3.1 Чертеж или рабочая схема
    • 3.2 Установка опор
    • 3.3 Устройство ферм
    • 3.4 Заливка фундамента под опоры
    • 3.5 Сварка ферм
    • 3.6 Антикоррозийная обработка
    • 3.7 Крепление кровельных материалов к каркасу обрешетки

    • Различные конструкции навесов

    В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:

    • миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
    • отдельно стоявшие металлические навесы из трубы;
    • пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.

    В зависимости от функциональных особенностей строят:

    • отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
    • постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.

    На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.

    Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора. Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.



    Преимущества профнастила при изготовлении навесов

    Решение сделать металлическое укрытие является очень выгодным и практичным решением:

    • металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
    • профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

    К недостаткам относится:

    • высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
    • если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
    • профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

    Металлопрофиль для навесов

    Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

    Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

    Технология постройки навеса своими руками

    Чертеж или рабочая схема

    Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.

    Установка опор

    Опоры представляют собой вертикальные стойки, выполненные из металлопрофиля. Поверху металлических столбов обязательно приваривают обвязку, которая идет по всему периметру и служит для упрочнения каркаса и придания ему жесткости.

    Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.

    Устройство ферм

    Этот элемент конструкции подвергается основной нагрузке от снега и ветра, поэтому сделать расчет требующегося профильного металла нужно обязательно правильно. Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.

    Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.

    Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.

    Заливка фундамента под опоры

    Перед началом рытья ям под установку столбов делают разметку основания будущего каркаса. Простые навесы размечают с помощью рулетки и строительного уровня, для сложных строений применяют нивелиры, лазерные и водяные уровни для выставления отметок на большой протяженности.

    Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.

    На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.

    Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.

    Сварка ферм

    Сварку ферм выполняют на земле, все конструкции должны быть сварены точно по размеру и одинаковыми. Если предусмотрены большие и мощные фермы, а в строительстве не предусмотрено использование подъемного крана, то их делят на составляющие части, которые монтируют своими руками, а затем сваривают на высоте.

    Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.

    Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.

    При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.

    Антикоррозийная обработка

    После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.

    Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.

    Крепление кровельных материалов к каркасу обрешетки

    Навесы из металла очень выгодно и удобно покрывать поликарбонатом. Материал режется болгаркой в нужный размер, а затем наждачной бумагой проходят по краям поликарбоната, чтобы удалить неровности от порезки. Крепят материал к металлу саморезами или термическими шайбами. Поликарбонат при нагревании и остывании изменяет свои размеры, поэтому при креплении нужно оставлять небольшое свободное вхождение и обязательно ставить резиновую прокладку между материалом и метизом.

    Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.

    dekormyhome.ru

    Как сделать навес из профильной трубы своими руками – Как сделать навес из профильной трубы своими руками

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
