Как самому сделать виброплиту для уплотнения грунта – с электродвигателем, бензиновая, самодельная, чертежи, как сделать самому

Содержание

Ручная трамбовка для уплотнения грунта и песка своими руками

При строительстве оснований для домов, гаражей, загородных дорожек и многого другого огромное внимание уделяется подложке, состоящей из гравия и песка. Чтобы бетонный монолит был уложен ровно и со временем не начал двигаться, важно тщательно выровнять подстилающий слой. Для этих целей можно использовать специализированные вибротрамбовочные машины или оборудование для укатки, однако трамбовка ручная обойдется намного дешевле.

Принцип обработки своими руками заключается в том, что при помощи самодельного инструмента по поверхности наносятся удары, благодаря чему происходит уплотнение песка и щебня. При этом трамбовка выполняется после закладки каждого из этих слоев.

Особенности уплотнения щебня

Любой начинающий строитель искренне недоумевает, зачем трамбовать и без того прочный камень. Однако стоит учитывать несколько важных нюансов:

  1. Так как щебень получают путем дробления, его частицы получаются разного размера с гранями свободной формы. Из-за этого при укладке подстилающего слоя, частицы материала прилегают друг к другу не полностью, образуя большое количество воздушных пустот, появление которых, в конечном счете, приводит к снижению уровня сопротивления нагрузкам. Если фрагменты щебня будут плотно прилегать друг к другу, объем материала сократится, но при этом образуется более прочная основа.
  2. Если щебень укладывается на скалистый грунт, то можно обойтись без трамбования. В этом случае необходимо только разровнять гравий.
  3. После уплотнения гравия, толщина слоя может составлять от 50 до 250 мм в зависимости от нагрузок, которые будут оказываться на основание.

Кроме этого, при обработке щебня, рекомендуется выполнить расклинцовку основания. Для этого нужно разделить гравий по фракциям. Сначала укладывается более крупный материал, который утрамбовывается вручную. Затем выполняется засыпка более мелкого материала, который также уплотняется. Заключительный верхний слой должен состоять из самого мелкофракционного материала, который необходимо тщательно разровнять и повторно утрамбовать.

Благодаря этому готовое основание будет отличаться повышенной прочностью. Если произвести аналогичную ручную трамбовку песка, то эффект будет еще лучше.

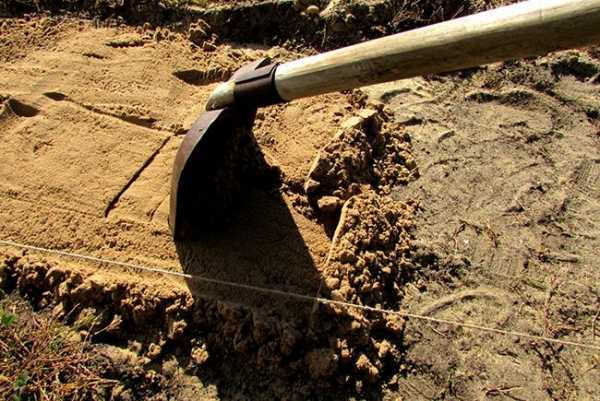

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

  • Стальную пластину толщиной не менее 2 мм.
  • Круглую палку длиной около 450 мм (она будет выполнять роль ручки будущей трамбовки). Для этого можно использовать ненужный черенок от лопаты.
  • Шурупы и столярный клей.

Делаем заготовки

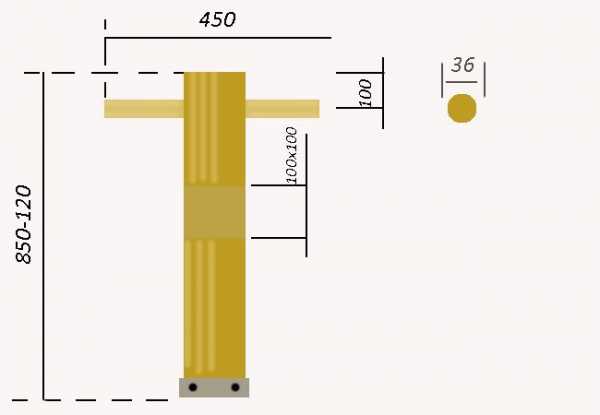

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

  1. Вырезать заготовку, как на картинке, при помощи специальных ножниц по металлу или используя болгарку.
  2. Снять с «башмака» металлические заусенцы. Для этого удобнее всего зажать заготовку в тисках и удалить лишнее напильником.
  3. Не снимая «башмака» из тисков, высверлить отверстия для шурупов, по ранее отмеченным точкам.
  4. Зачистить поверхность наждачкой.
  5. Согнуть «крылья» заготовки и установить брус в «башмак». Если заготовка оказалась чуть шире, необходимо подбить «крылья» при помощи молотка.
  6. Поместить сверло в отверстия для шурупов и просверлить дерево с небольшим наклоном.
  7. Зафиксировать винты со всех сторон.



Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

В заключении

При помощи ручного инструмента можно утрамбовать песок, гравий или почву. Однако стоит учитывать, что в этом случае используется мышечная сила человека, поэтому применять подобный инструмент для уплотнения больших площадей будет накладно. Такие трамбовщики рекомендуется использовать при возведении фундамента для небольших построек или при обустройстве садовых площадок.

zamesbetona.ru

трамбовка песка, уплотнение щебня, укладка тротуарной плитки

Уплотнение грунта и других сыпучих материалов – это мероприятие, которое постоянно сопутствует различным строительным работам. Раньше утрамбовывали вручную, а сейчас применяют метод виброутрамбовывания с использованием виброплит. Производители предлагают широкий выбор оборудования данного типа, оснащенного дизельными, бензиновыми или электрическими двигателями. Приступая к эксплуатации техники, для достижения результата требуемого качества следует учитывать, что трамбовка разных материалов имеет свои особенности. Чтобы механизм для уплотнения прослужил долго, необходимо правильно им работать. При этом соблюдение техники безопасности позволит избежать травмирования.

Сфера применения виброплиты

Виброплита предназначена для утрамбовывания с помощью колебательного воздействия таких сыпучих материалов:

  • гравия;
  • песка;
  • щебня;
  • рыхлого грунта.

Отдельные частицы этих материалов в свеженасыпанной подушке под фундамент постройки расположены неплотно друг к другу. Чтобы их максимально сблизить между собой, выполняют трамбовку. Это улучшает несущие свойства насыпанных слоев, позволяя производить строительство на их поверхности различных объектов.

Сфера применения виброплит затрагивает многие направления строительства. Виброутрамбовывание широко используют при выполнении следующих работ:

  • строительстве дорог;
  • обустройстве газонов;
  • устройстве засыпных подушек под фундаменты различных типов для самых разных построек, а также под полы больших зданий;
  • укладке асфальтового покрытия;
  • строительстве автомобильных стоянок, спортивных площадок;
  • уплотнении дна котлованов и траншей под разнообразные инженерные коммуникации.

Укладка тротуарной плитки и брусчатки также сопровождается применением вибрационных плит. Это ускоряет производительность выполнения работ в разы.

Правила трамбовки с помощью виброплиты

Трамбовка грунта, песка, гравия или щебня имеет свои особенности, которые связаны со свойствами этих материалов. Если их не учитывать, то не получится качественно уплотнить насыпанный слой, что в дальнейшем скажется на долговечности возведенного сооружения.

Виброплиты по массе разделяются на несколько групп. Чем больше вес агрегата, тем большей толщины слой насыпанного сыпучего материала можно с его помощью трамбовать.

Приступая к работе, следует учитывать такие нюансы.

  1. Легкое оборудование (весом до 75 кг) способно увеличить плотность слоя толщиной 15 см, поэтому широко применяется в ландшафтных работах и при укладывании тротуарной плитки.
  2. Универсальные модели техники (массой 75-90 кг) могут уже утрамбовать 25 см насыпанного материала. Их используют при укладке асфальта, а также при частичном ремонте дорог.
  3. Агрегаты средней тяжести (весом 90-140 кг) предназначены для работы со слоями толщиной до 60 см. С их помощью проводят уплотнение засыпки траншей и котлованов, а также возведение дорожных насыпей.
  4. Тяжелое виброоборудование (массой более 140 кг) используют для выполнения тех же рабочих операций, что и среднетяжелую технику.

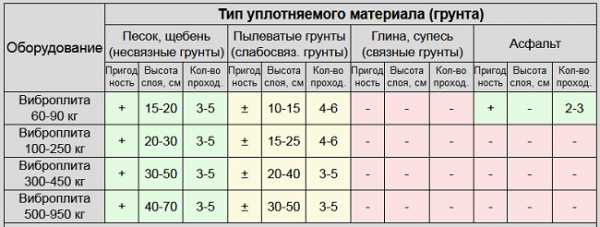

В таблице далее представлена пригодность вибрационных плит различной массы для трамбовки разных материалов.

Из таблицы видно, что слабосвязанные грунты (пылевые) более эффективно утрамбовывать виброоборудованием весом от 300 до 950 кг.

Для уплотнения глинистых грунтов и суглинков виброплиты не подходят. В таких случаях используют вибротрамбовки либо виброкатки (при больших объемах работ).

При работе с вибрационной плитой следует придерживаться следующих общих советов:

  • необходимо учитывать характеристики утрамбовываемых поверхностей;
  • пропускать отдельные участки нельзя;
  • оптимальным считается количество проходов плитой от 4 до 6;
  • максимальная толщина слоя должна соответствовать возможностям используемой техники;
  • поверхность подготовленной площадки не должна иметь перепадов, превышающих 2 см;
  • каждый уровень многослойной подушки уплотняют отдельно;
  • нужно, чтобы используемые строительные материалы соответствовали по своим свойствам ГОСТ.

Что касается того, сколько должно быть оборотов на виброплите, то здесь следующая закономерность: чем выше частота, тем удобнее работать с мелкофракционными грунтами. Так, например, для уплотнения щебня либо гравия с размером отдельных камешков до 10 мм (и менее), а также песка хорошо подойдет оборудование с 6000 об/мин. Если камень размером 6 см, то можно воспользоваться устройством с 3000 об/мин.

Нюансы уплотнения различных материалов

Начиная уплотнение щебня или другого сыпучего материала, необходимо предварительно убрать имеющийся на поверхности рабочего участка мусор, например, куски досок, крупные булыжники, кирпичи.

Песок

Виброуплотнение песка выполняют следующим образом:

  • засыпают строительный участок песком слоем толщиной не более 0,6 метра, в зависимости от массы эксплуатируемого виброоборудования;
  • смачивают всю площадь утрамбовываемой площадки равномерно водой;
  • проходят виброплитой весь участок четыре раза;
  • если достигнута требуемая степень уплотнения, то насыпают при необходимости следующий слой;
  • повторяют весь процесс утрамбовывания насыпанной массы.

В результате коэффициент уплотнения песка при трамбовке виброплитой должен составить не меньше 0,95.

Для работы возле колонн либо стен может потребоваться дополнительное (более компактное) оборудование.

Если трамбовка песка выполняется без предварительного увлажнения, то будет образовываться много пыли. Это быстро приведет к засорению воздухоочистительного фильтра при эксплуатации бензиновых агрегатов. В то же время нельзя лить слишком много воды на песчаную засыпку, чтобы она не оставалась в имеющихся пустотах, препятствуя этим нормальному скреплению частиц материала (песчинок). Только умеренное количество жидкости создает цементирующий эффект.

Шебень

Уплотнение щебня усложняется тем, что этот материал представлен разными по размерам фракциями. Приходится непосредственно перед работой определять максимальную толщину насыпаемого слоя для трамбования. Через 4 прохода виброплиты по обрабатываемой поверхности щебневая масса (или гравийная) должна уплотниться примерно на 95 %. Если она остается еще достаточно сыпучей, то последующее утрамбовывание практически не имеет смысла: необходимо насыпать материал меньшим слом.

Рекомендуется начинать трамбовку с минимальной толщины, постепенно увеличивая данный параметр до достижения нужного соотношения между производительностью и качеством выполнения работ. Это позволит определиться с оптимальной высотой насыпаемого слоя.

При использовании известкового вида щебня часто встречается эффект клинкования —  сцепление камней верхнего слоя друг с другом при воздействии колебаний, исходящих от плиты. В результате нижележащая масса материала не утрамбовывается. Преодолеть данный эффект можно с помощью тяжелых (массой более 150 кг), мощных виброагрегатов. При весе эксплуатируемой плиты 100 кг подойдет только фракция щебня с размерами камней от 10 до 20 мм.

Тротуарная плитка

Когда укладывают тротуарную плитку, к рабочей плите виброоборудования прикрепляют специальные полиуретановые либо резиновые коврики, чтобы не повредить созданное покрытие. Пластины из полиуретана благодаря своим эксплуатационным свойствам предпочтительнее, потому что они не оставляют черных следов на поверхности плиток и более износоустойчивые.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

  1. Во время работы необходимо применять средства индивидуальной защиты: соответствующую одежду и обувь, очки, наушники, головной убор.
  2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
  3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
  4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
  5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
  6. Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
  7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
  8. При опрокидывании виброплиты, ее следует предварительно выключить, а только затем поставить в рабочее положение.
  9. Разворачивать агрегат стоит одной рукой.
  10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
  11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
  12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
  13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора. Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска.

Для повышения степени безопасности выполнения работ, особенно в замкнутом пространстве, рекомендуется отдавать предпочтение моделям с возможностью дистанционного (удаленного) управления, несмотря на их высокую стоимость.

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

tehnika.expert

Виброплита своими руками с электродвигателем

Для утрамбовки поверхности из песка, асфальта или крупного и мелкого грунта применяют виброплиту – эффективный многофункциональный строительный инструмент. Используют его и для подготовки грунта, когда возводят фундамент, и для укладки тротуарной плитки.

К преимуществам виброплиты, сделанной своими руками, относится ее небольшой размер, позволяющий выполнять работы в любых, даже труднодоступных местах, где невозможно использовать промышленные катки для утрамбовки покрытий.

Удобный и компактный агрегат можно приобрести, можно взять аренду, но если выброплитой вы планируете пользоваться часто, то ее лучше сделать своими руками.

Механизм работы

Виброплита состоит из четырех основных частей: рамы, двигателя, стальной или чугунной плиты и вибратора.

Основа механизма – это массивная плита в подножии инструмента. По центру такой плиты устанавливают вибратор, а поверх него – двигатель. Через клиноременную передачу и муфту двигатель подает на вибратор вращательные движения. В самом вибраторе они преобразуются в колебательные движения. Данные колебания передаются стальной или чугунной плите, а та направляет их в грунт. В результате вибрация и масса механизма приводят к тому, что происходит утрамбовка насыпных материалов разной плотности и толщины.

Основа виброплиты может быть из стали и чугуна, а двигатель устанавливают бензиновый, дизельный или электрический. В разных моделях будет разная мощность двигателя, масса и вибрация.

Где применяют виброплиты?

Чаще всего виброплиту задействуют в строительстве и ремонте, обустройстве спортивных площадок, прокладке дорог и тротуаров и многих других видах работ. Она может быть использована в промышленных целях, но нередко применяется и в частных домах. Этот механизм позволяет справиться с теми задачами, которые не по силам более громоздкой техники. Компактный размер виброплиты позволяет прокладывать с ее помощью в частном доме садовую дорожку.

Данное устройство незаменимо для прокладки тротуаров и дорог. С ее помощью утрамбовывают землю на газоне, гравий, песок, бетон и асфальт. Работать виброплитой можно даже в узких котлованах и в траншеях. Механизм может двигаться задним ходом, так что работа на небольшой территории будет значительно упрощена, ведь не потребуется преодолевать препятствия и часто разворачиваться.

Выбираем массу виброплиты

При выборе модели или подбирая детали, чтобы изготовить виброплиту своими руками, следует обратить внимание на такой показатель, как ее масса. Именно он определяет продуктивность работы механизма. Данный параметр обязательно учитывают, оценивая объем и сложность предстоящей работы.

По массе виброплиты можно разделить на четыре группы:

  • легкие – вес до 75 килограмм;
  • универсальные – вес от 75 до 90 килограмм;
  • среднетяжелые – вес от 90 до 140 килограмм;
  • тяжелые – вес более 140 килограмм.

Целесообразно использование легких моделей при обустройстве придомовых территорий. Для таких виброплит максимальный слой грунта будет составлять 15 сантиметров. Легкая модель подойдет для укладки на дорожку демпфирующего коврика из полиуретана и работ с тротуарной плиткой.

Средняя модель работает с максимальным слоем грунта в 25 сантиметров. Обычно она предназначена для частного ремонта дорожного полотна, когда заменяли лежащие под ними коммуникации, дорожек из асфальта или когда на тротуар кладут плитку.

Для более серьезных задач выбирают тяжелые и среднетяжелые модели. Ими уже можно укладывать слои дорожного покрытия, уплотнять периметр фундамента небольшого дома и засыпанные траншеи. Для таких моделей максимальный слой грунта – 60 сантиметров.

Внимание: учтите, что если вы планируете укладывать асфальт, то максимальный вес вибромашины должен быть не более ста килограмм.

Подбирая оптимальный вес виброплиты, обязательно учитывают мощность двигателя. Если плита тяжелая, а мотор слабый, то работа не даст нужной продуктивности. Механизм будет тонуть в слое грунта, так что придется прикладывать дополнительные усилия. Такое несоответствие особенно важно учитывать в среднетяжелых и тяжелых моделях. Изготавливая инструмент своими руками, следует предварительно просчитать это соотношение.

Например, на плиту весом в 100 килограмм идеальным будет мотор с мощность в 5 лошадиных сил. Естественно, что если такой мотор установить на плиту весом в 150 килограмм, то справляться с работой она не будет.

Параметры работы

Плотность трамбовки, легкость в управлении и работе с виброплитой определяются следующими параметрами:

  • размер рабочей поверхности;
  • вибрационное усилие;
  • вид двигателя;
  • мощность двигателя.

Размером рабочей плиты определяется давление плиты на обрабатываемую поверхность. Чем меньше будет рабочая поверхность, тем более высокое КПД у виброплиты. Чугунное основание позволяет добиться более высоких показателей результативности работы, чем инструменты со стальной основой.

Вибрационным усилием определяется уровень мощности вибрации. Если планируется трамбовка покрытий и плотных грунтов, то это показатель должен быть максимально высоким. Если толчки будут слабыми, то твердый грунт не утрамбуется до нужной плотности.

По виду двигателя виброплиты делятся на дизельные, бензиновые и электрические. Наиболее востребован инструмент с бензиновым двигателем. Связано это с его низкой ценой и высокой производительностью. Дизельные моторы самые дорогие, хотя топливо для них стоит дешевле бензина. Недостаток дизельной плиты – это достаточно высокий уровень шума.

Электрический двигатель стоит недорого и мощность у него сравнима с другими двигателями. Но есть и недостаток – для работы нужен доступ к электрическим сетям.

Мощность двигателя влияет на то, как виброплита будет двигаться под уклоном и по вязкой поверхности. При более высоких показателях мощности с инструментом будет легче работать. Когда мотор мощный, он не требует от работника дополнительных усилий и сам тащит плиту вперед. Если мотор маломощный, то работа под уклоном будет проблематична, а плита может зарываться в грунт. Такие слабые моторы следует ставить только на легкие плиты.

Делаем своими руками

Главный довод сделать виброплиту своими руками – это экономия средств, ведь обойдется она вдвое дешевле покупной модели. Процесс изготовления инструмента прост, поскольку его конструкция не слишком сложная.

В работе вам потребуются следующие запчасти:

  • - основа – листовой металл размером 45 на 80 сантиметров и толщиной в 8 миллиметров;
  • - двигатель – подходящий по мощности и работающий от сети;
  • - две мягких эластичных подушки;
  • - два швеллера;
  • - два пластиковых колеса;
  • - болты М10;
  • - полая труба – длина 1,2 метра;
  • - отрезок трубы.

Необходимые для работы инструменты:

  • болгарка;
  • дрель;
  • сварочный аппарат.

Сборку виброплиты с электродвигателем рекомендуется выполнять в следующем порядке:

  1. Подготовительные работы с двигателем. С электрического мотора лучше снять крышку, что позволит регулировать силу вибрации.
  2. Используя болгарку, на металлическом листе нужно сделать два надреза, симметрично с разных сторон. Расстояние от края – десять сантиметров, а глубина надреза – пять миллиметров.
  3. По этим надрезам, используя молоток, загибаются края листа. Угол загиба должен составлять не более тридцати градусов. Такой загиб делается, чтобы машина во время работы не закапывалась. Без предварительных надрезов будет довольно трудно загнуть металл до необходимого угла.
  4. Места надрезов необходимо заварить, а положение торцов зафиксировать.
  5. С помощью двух швеллеров на плите крепят вибратор. Его края не должны выступать за рабочую поверхность. На месте крепления опять понадобится сварка. Чтобы швеллеры приварились хорошо, линию сварки нужно делать поперек. При крепеже выдерживают расстояние от семи до десяти сантиметров от центральной точки плиты, учитывая расположение крепежных отверстий у двигателя.
  6. Используя болты М10, вибратор прикрепляют к металлу. Замерив расстояние крепежных отверстий мотора, на том же расстоянии просверливают на швеллерах отверстия и мотор прикрепляют к основанию.
  7. Трубу и эластичные подушки используют, чтобы сделать ручку виброплиты. Используя подушки, ручку прикрепляют к основанию – это позволить погасить вибрацию во время работы инструмента. Если не сделать этого, то плиту будет вырывать из рук. К тому же, колебания могут негативно отразиться на суставах верхних конечностей.
  8. Чтобы плиту было легче транспортировать (а вес ее будет порядка 60 килограмм и более), к ней приваривают обрезок трубы, и прикрепляют колеса. Лучше всего установить колеса таким образом, чтобы их было легко снять, а затем поставить на место.

Практические рекомендации

На основании виброплиты можно закрепить ручку, используя два болта. Ручку следует заизолировать, а крепление закрыть резиновыми втулками. Если ручку оснастить веревочной петлей, то будет удобнее работать. Держась за эту петлю, вибрация значительно ослабеет.

Учтите, что в виброплите с электродвигателем нельзя полностью погасить вибрацию, ее можно лишь уменьшить.

Вес виброплиты зависит от применяемых в ее изготовлении деталей. Поскольку главное назначение аппарата – это утрамбовка грунта, вес его должен быть большим. Если массы не хватает, то к плите рекомендуется приварить дополнительный груз.

Для работы с десятисантиметровым грунтом средний вес аппарата должен быть около пятидесяти килограмм. Если работа заключается в укладке фундамента, то придется увеличить массу плиты и мощность двигателя.

Чтобы конструкция требовала меньших усилий во время перемещений, а болты с обратной стороны не мешали движению, рукоятку лучше крепить к переднему загибу плиты.

Цена на самостоятельно изготовленную виброплиту во многом зависит от цены электродвигателя.

Улучшаем функциональность виброплиты

Для более комфортной работы с механизмом его можно оснастить дополнительными функциями. Например, это могут быть складная ручка и колеса для транспортировки.

При необходимости уплотнения виброплитой асфальта рекомендуется ее дополнить системой орошения. Такая функция позволит машине не прилипать к поверхности.

Срок службы механизма продлит наличие кожуха для муфты и ремня. Такой кожух, закрывая данные детали полностью, не позволит туда попадать грунту и частям утрамбовываемой поверхности.

Еще одно полезное дополнение – это возможность движения задним ходом. Оно значительно облегчает работу, особенно, если виброплита используется на небольшой поверхности – на узком тротуаре, в небольшом дворике, траншее или котловане.

Виброплиту с электродвигателем лучше всего сделать самостоятельно, что позволит значительно сэкономить. Электродвигатель – это хорошее и недорогое решение, но если на участке отсутствует электричество, то дополнительно потребуется арендовать или приобрести генератор.

superarch.ru

Принцип работы виброплиты для трамбовки тротуарной плитки и грунта

Для трамбовки грунта, щебневой подсыпки, песка, асфальта, удобно пользоваться виброплитой. Данный инструмент помогает быстро и без значительных физических усилий подготовить основание для укладки тротуарной плитки, уплотнить грунт под фундамент. Виброплита – инструмент многофункциональный, так как ее используют и для трамбовки уже уложенной тротуарной плитки. В отличие от ручной трамбовки, данный инструмент не работает по принципу отбойного молотка, а равномерно вдавливает выложенную плитку. Чтобы не побить поверхность плитки, укладка брусчатки и тротуарной плитки виброплитой выполняется и использованием полиуретановой подушки.

Конструкция и принцип работы

Виброплита представляет собой автономное устройство, основной узел – тяжелая площадка с закрепленным на ней эксцентриком. Он вращается при помощи электрического, бензинового или дизельного мотора. В случае с электрическим двигателем виброплощадки могут оснащаться электродвигателями со встроенным регулируемым эксцентриком, который называется площадочным вибратором. Бензиновые и дизельные моторы устанавливаются вместе с отдельным эксцентриком и соединяются с ним ременной передачей.

Заводская трамбовка с системой орошения

Наиболее популярна бензиновая виброплощадка, поскольку работает автономно. Электрический инструмент хоть и дешевле, но для него нужен источник питания. К тому же при трамбовке иногда требуется смачивать грунт, и в случае с электроинструментом особое внимание приходится уделять гидроизоляции электрических механизмов. Электрические виброплощадки используют для выполнения небольших объемов работ на даче, приусадебном участке.

Главные функциональные характеристики виброплощадки – масса и площадь. Чем больше вес плиты и площадь, тем мощнее должен быть двигатель. При этом больше глубина уплотнения материала и выше производительность инструмента. Степень давления на грунт выражается в коэффициенте вибрационного усилия. Так, для обработки плитки используют инструмент, в котором данный коэффициент не больше 20 кН. Тяжелые и мощные агрегаты способны уплотнять грунт на глубину до 90 см и более.

Важно! Для трамбовки плитки вес виброплощадки должен быть меньше 150-170 кг. Если элементы брусчатки уложены на песок, тяжелый вибратор способен расколоть плитку или вдавить ее в поверхность ниже необходимого уровня.

Использование электрической виброплиты для трамбовки тротуарной плитки

Виброплощадка способна передвигаться за счет вибрации. В этом случае важным фактором, от которого зависит способность трамбовки плавно передвигаться самоходом, становится правильное соотношение мощности мотора и массы плиты. Этот фактор стоит учитывать при проектировании и сборке агрегата своими руками. Маломощный двигатель не даст листу металла площадки отрываться от поверхности основания, и она не будет перемещаться самостоятельно. При выборе бензинового мотора для изготовления виброплощадки своими руками, оптимальным считается соотношение 5 л. с. (≈3,5 кВт) на 100 кг массы агрегата.

Самодельная виброплощадка для трамбовки

Направление движения виброплощадки по поверхности можно менять, если есть функция включения реверсного вращения двигателя или эксцентрика. Механизм с небольшой (до 100 кг) массой можно развернуть вручную и продолжить трамбовку в обратном направлении. В тяжелых виброплитах функция реверсного хода должна присутствовать обязательно. Эта опция важна на узких участках, где развернуть агрегат невозможно.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигатель

Важно! Не рекомендуется устанавливать эксцентрики на вал обычного электродвигателя, так как это приведет к его быстрой поломке. Для обычных электродвигателей обязательно устанавливают отдельный эксцентрик, который вращается посредством ременной передачи.

Стальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

  • Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
  • Эксцентрик (если предусмотрена такая конструкция).
  • Крепежные болты с гайками.
  • Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
  • Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
  • Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

  • Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
  • После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.
Лист с загнутыми кромками и приваренными швеллерами
  • После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Важно! Если изготавливается модель с эксцентриком, ременную передачу закрывают защитным кожухом. Для него тоже понадобится предусмотреть удобный способ крепления.

  • Если планируется использовать виброплиту для утрамбовки асфальта, то нужно еще предусмотреть систему орошения. Для этого подойдет любая канистра с отверстиями наподобие лейки. Для нее придумывают временное крепление в передней части платформы. При этом важно рассчитать положение емкости так, чтобы вода не попадала на детали механизмов. Перед работой емкость крепится к агрегату, наполняется водой – можно приступать к трамбовке. Орошение основания под плитой препятствует прилипанию агрегата к асфальту.
Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Как самому сделать виброплиту для уплотнения грунта – с электродвигателем, бензиновая, самодельная, чертежи, как сделать самому

Отправить ответ

avatar
  Подписаться
Уведомление о
