Как рассчитать количество ступенек на лестнице – Как рассчитать ступени лестницы калькулятор

Содержание

Расчет лестницы на второй этаж: колличество ступеней

Лестница — основной компонент здания, обеспечивающий возможность перемещения между этажами. Безопасность и комфорт передвижения по лестнице главным образом зависят от правильного расчета параметров ступенек.

Расчет ступеней важен и необходим для точного определения необходимого объема материала для данного строительства.

Как рассчитать ступени на лестнице?

Способ расчета ступеней зависит от их формы и места размещения. В зависимости от места расположения ступени подразделяются:

  • прямые;
  • поворотные (забежные).

Как рассчитать забежные ступени, мы уже рассказывали в другой статье. Вы можете ознакомиться с ней на нашем сайте. В данной статье рассмотрим варианты определения параметров ступеней прямых лестниц.

Главными критериями ступени являются высота подступенка и ширина проступи.  Для удобства перемещения людей по лестнице ступени должны соответствовать средней ширине шага взрослого человека (60-65 см).

Зависимость ширины шага, проступи и высоты подступенка определена формулой:

2а+с=60-65 см,

где а – это высота подступенка, с – ширина проступи.

Пример расчета: 2/175+290=640 мм, в данном случае 175 — это высота подступенка, а 290 — ширина проступи, полученный результат 64 см соответствует требуемому диапазону.

Помимо данного соотношения, параметры ступеней зависят от угла, под которым расположена лестница относительно пола, оптимальным углом наклона для жилых помещений считается диапазон от 24° до 45°. Согласно данному диапазону изменяются размеры ступеней:

  • высота подступенка от 140 до 180 мм;
  • ширина проступи от 310 до 270 мм.

Если использовать слишком широкую проступь, собьется темп шага во время подъема, если использовать слишком узкую – возникает опасность оступиться во время спуска и получить травму.

При стесненном расположении лестницы допускается увеличение проступи для соответствия параметрам за счет свеса над подступенком на 20-40 мм.

Как рассчитать количество ступенек на лестнице?

Чтобы определить количество ступеней на лестнице, вы должны определить ряд параметров:

  • высоту этажа, это расстояние от чистового пола 1-го этажа до чистового пола 2-го этажа;
  • угол наклона лестницы;
  • вид лестницы;
  • высоту ступени.

Определив эти параметры, можно переходить к расчету числа ступенек лестницы. Для этого делим высоту этажа на высоту ступени. Например, при высоте 3000 мм и 165 мм соответственно получаем, что количество ступеней в марше будет 3000/165= 18,1818… Таким образом, чтобы построить лестницу с 18 ступенями, потребуется изменить высоту подступенка.

Новая высота получается 3000/18=166,6666… Работать с такими величинами также нельзя, потому что выдержать такую величину на всех ступенях не получится. Зная, что все ступени лестницы должны быть одного размера, допускается увеличить высоту первой ступени. Тогда у нас получается 178 мм для первой и 166 мм для всех остальных.

Рекомендуемое количество ступеней в марше от 3 до 18, при большем числе ступеней рекомендуется добавить поворотные или промежуточные площадки.

Нагрузка на ступени

Важным показателем ступеней является стойкость к воздействию нагрузки, от данного параметра зависит толщина проступи.

Толщина проступи должна определяться из расчета:

  • допустимый изгиб 1/400 от пролета;
  • допустимые нагрузки 300 кг/м2 для жилых помещений.

Графический расчет

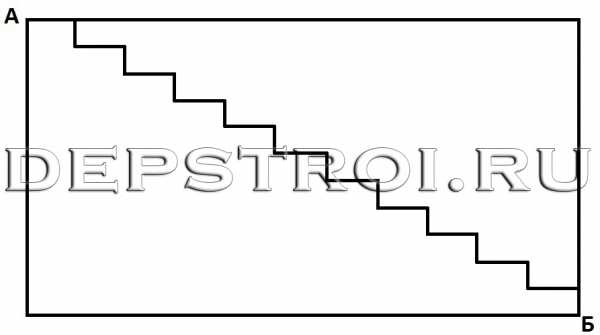

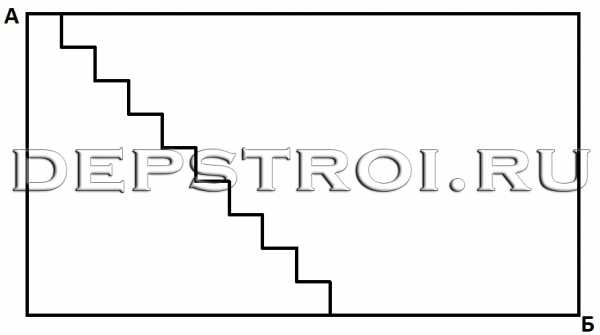

Расчет ступеней лестницы графическим способом не является сложным, нам потребуется два параметра. Это величина ширины шага (60-65 см), для удобства расчетов возьмем ширину 62 см, а также оптимальная высота поднятия ноги, такой параметр составляет 310 мм.

Рассмотрим классическую систему координат, на которой по оси X отмечена ширина шага, а по оси Y —  высота подъема ноги.

После этого соединяем полученные отметки. Опираясь на выполненный чертеж, мы сможем определить параметры ступеней в зависимости от угла расположения лестницы.

Для удобства определения параметров рекомендуется выполнять чертеж в масштабе. Используйте для этого миллиметровую бумагу или специальную чертежную программу.

gidlestnic.ru

Как рассчитать количество ступеней на лестнице

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

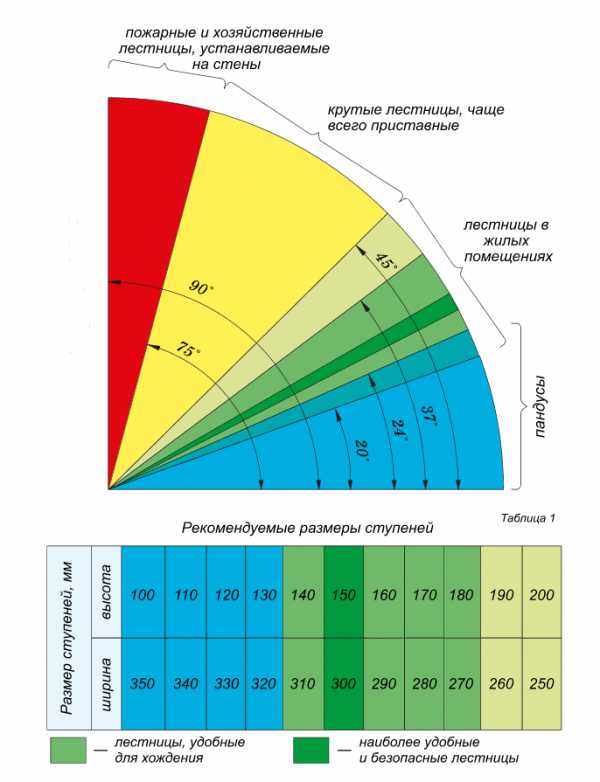

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

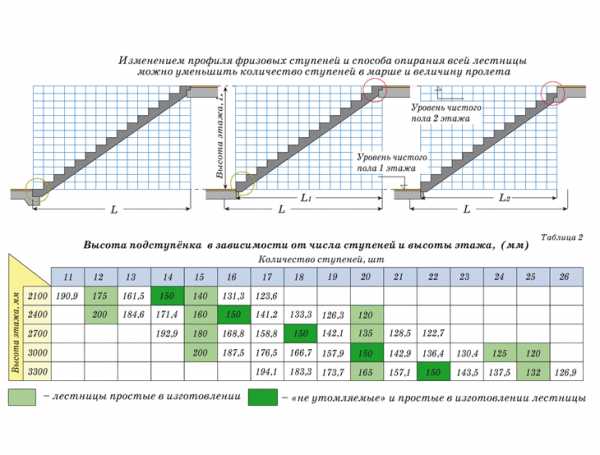

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Как рассчитать ступени лестницы?

Строительство лестницы и предшествующий ей правильный расчет и измерение всех необходимых величин, на первый взгляд, могут показаться слишком объемными и невыполнимыми. Поверьте, как только вы подробнее ознакомитесь с основными принципами проведения расчетов, то поймете, что это не так сложно.

С помощью необходимых измерительных инструментов и воспользовавшись нашими советами, вы сможете узнать, какие замеры необходимы при возведении лестницы и, как правильно их выполнить, чтобы исключить путаницу и уменьшить риски непоправимых ошибок. Эти знания помогут вам, когда возникнет желание или необходимость рассчитать количество ступеней вашей лестницы.

Итак, рассмотрим основные и самые важные моменты, на которые стоит обратить особое внимание при расчетах и измерениях:

1. Для начала поговорим об основных составляющих лестницы. Лестница представляет собой чередование площадок и маршей. А основные элементы марша — это проступь и подступёнок, именно они влияют на величину уклона лестницы и ее высоту. При этом подступенком считается расстояние между верхними поверхностями двух соседних ступенек, а их горизонтальная плоскость называется проступью.

2. Размер лестницы представляет собой расстояние между напольным покрытием нижнего этажа и уровнем пола на следующем этаже, которое измеряется с помощью обыкновенной рулетки.

3. Чтобы рассчитать количество ступенек, необходимо разделить высоту от первого этажа до верхней части второго этажа на высоту подступенка. Оптимальной считается высота от 15 см до 17,5 см. Но, получив в результате деления дробное число, не стоит удивляться и паниковать. Если, к примеру, получилась цифра 7,5, конечно, вариант в семь с половиной ступенек не подходит. Тогда общее количество ступеней, 7 или 8, выбирается по собственному усмотрению с учетом общего размера лестницы.

После этого, снова поделите высоту на количество ступеней и получите точную высоту подступенка.

Например, высота лестницы 290 см, делим на 15, получим 19,3. Округляем до 19 — это и будет общее количество ступеней. Теперь делим 290 на 19, получаем 15,26 см — высота подступенка вашей лестницы.
4. Теперь рассчитаем ширину проступи, стоит не забывать о ее самом рациональном значении, равном 25-30 см. Соотношение размеров ступени вычисляется по формуле 2a+b=h, где a — высота ступени, b — ширина ступени, h — средняя длина шага равная 60-64 см. Таким образом, ширина проступи b=60-2a.

Если взять высоту подступенка из предыдущего примера, то ширина проступи будет равна 60-2*15,26. Получается 26,42 см. можно округлить до 27 см.
5. Рассчитайте общую длину лестницы, для этого воспользуемся следующей формулой: из полученного количества ступенек необходимо вычесть 1 и умножить на ширину проступи. Рассмотрим на конкретном примере, если количество ступенек равно 19, а ширина проступи 27 см:

(19 — 1) Х 27 = 486 см или 4, 86 м.
6. Чтобы рассчитать положение первой проступи, необходимо из общей высоты лестницы вычесть высоту подступенка. Расположение второй проступи высчитывается путем вычитания высоты подступенка от расстояния между первым этажом до первой проступи. Продолжая вычисления, отмечаем на чертеже расположение и расстояние между всеми ступенями.

7. При отсутствии свесов на ступенях, длина марша равна сумме ширины всех ступенек.

8. Если вы планируете наличие свесов на ступенях, длина марша высчитывается сумме ширины всех ступенек с вычетом из нее суммы ширины свесов.

  • Средняя толщина проступи составляет 2.5 см, это стоит учитывать при покупке строительных материалов.
  • Проверьте несколько раз все вычисления и правильность разметки до резки любых материалов, чтобы избежать лишних затрат на покупку новых материалов.
  • Если вы выбираете ширину проступи в 25 см, при расчетах учитывайте свес в 2,5 см. Определяя высоту подступенка, убедитесь, что шаги не будут слишком короткими или длинными при подъеме или спуске по лестнице.

Считаем количество ступеней будущей лестницы

Для комфортного и безопасного подъема на второй этаж в частном доме не обойтись без лестницы с надежными и широкими порогами. Для ее возведения потребуется выполнить грамотный расчет.

Красиво сделанная деревянная лестница

Пошаговая инструкция подсчета требуемого числа порогов

Перед созданием лестницы любого типа первоначально требуется учесть все нюансы, а именно:

  • Расчет числа ступеней начинается с определения месторасположения будущей конструкции. При этом потребуется правильно провести точный замер высоты пола на первом этаже до уровня пола на втором этаже. Делая измерения, учитывайте правило — минимальный угол наклона пролета конструкции не должен быть меньше 30-40 %. Это необходимо для учета техники безопасности и физиологических особенностей человека различного возраста.
  • Определяем правильно высоту расположения площадки и ее параметры. Владельцам двухмаршевых площадок в целях экономии пространства и строительного материала можно посоветовать заменить площадку практичными поворотными порогами на 90 градусов.
  • Приступаем к расчету количества необходимых ступеней. Для этого нам понадобятся показатели среднестатистического человека, а именно – рост и вес (170 см/70 кг). Согласно этим данным, высота подступенка должна находиться в пределах 16-18 см. Подступенок – это вертикальная плоскость, в которую в процессе ходьбы упирается носок. Для определения количества ступеней требуется высоту пола до площадки разделить на длину подступенка. Полученный результат округляем в большую сторону. Длина подступенка должна быть равной полной длины лестницы. Допустим, если мы берем подступенки равные 17, 5, то не следует делать так, чтобы все они имели высоту 18 см, а последний ровнялся 11.

Некоторые справочные данные, используемые при расчетах

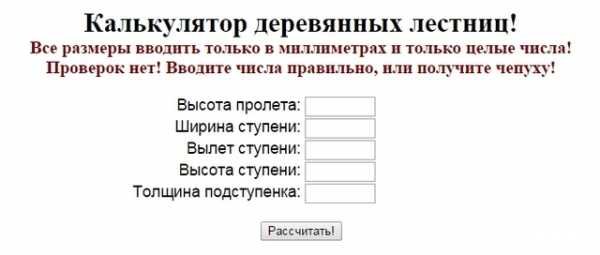

Расчет необходимого числа ступеней с помощью калькулятора

Помимо математического подсчитывания числа порогов с помощью формулы можно воспользоваться специальной онлайн программой. Для получения требуемого результата достаточно заполнить поля калькулятора требуемыми данными. Далее, система сама рассчитает и предоставит готовый результат онлайн. Для того чтобы рассчитать число порогов, понадобятся такие данные, как:

  • Длина и ширина проступи.
  • Параметры подступенка.

Обычный калькулятор для расчета лестниц из дерева

Таким готовым шаблоном онлайн удобно пользоваться тем, кто затеял строительство лестницы, но не имеет большого количества опыта в решении этого вопроса. Поделитесь с нами информацией о том, как вам удалось грамотно рассчитать лестничную конструкцию и размеры ступеней лестницы самостоятельно.

(Насколько Вам понравилась статья)

Источники: http://ostroykevse.com/Lestnica/02.html, http://buildercamp.ru/stairs/kak-rasschitat-stupeni-lestnicy.html, http://makeladder.com/raschety-i-parametry/raschet-stupenej-lestnicy.html

lestnica-mpl.ru

Калькулятор расчёта размеров ступеней лестницы

Самостоятельное возведение лестницы в собственном доме всегда должно предваряться проведением расчетов и составлением проекта — сборочного чертежа. Без этого соорудить действительно удобную, надежную и украшающую интерьер конструкцию — попросту невозможно. При проведении необходимых вычислений, естественно, отталкиваются от реальных условий, то есть от особенностей расположения будущей лестницы.

Калькулятор расчёта размеров ступеней лестницыКалькулятор расчёта размеров ступеней лестницы

Одними из базовых параметров любой лестницы являются размеры ее ступеней — их высота и ширина. Эти величины не берутся произвольно – они должны подчиняться определённым правилам, которые основаны на максимальном удобстве и безопасности перемещения людей по лестничному маршу. Существует несколько методик определения упомянутых параметров – по таблицам, по так называемой «формуле безопасности» лестницы, по графическому построению ее профиля. Мы же предлагаем читателю калькулятор расчёта размеров ступеней лестницы. Он нуждается в некоторых пояснениях, которые будут приведены ниже.

Калькулятор расчёта размеров ступеней лестницы

Перейти к расчётам

Краткие пояснения по проведению расчета ступеней

Размеры ступеней не выбираются совершенно произвольно – они подчиняются определенным правилам безопасности и удобства перемещения по лестницеРазмеры ступеней не выбираются совершенно произвольно – они подчиняются определенным правилам безопасности и удобства перемещения по лестнице

Цены на ступени для лестницы

ступени

Когда планируется количество ступеней в лестничном марше и их размеры (понятно, что эти величины тесно взаимосвязаны), исходят из следующих соображений:

  • Высота и ширина всех ступеней не должны отличаться на всем протяжении марша. Допустимое отклонение – не более 5 миллиметров.
  • Размеры ступеней должны обеспечивать максимально удобный подъем и спуск по лестнице. Одним словом, эти параметры связаны с эргономикой перемещения человека – нормальной длиной его шага и высотой подъема ноги. Перемещение по лестнице не должно особо сбивать с привычного ритма движения. Параметры ступеней должны обеспечивать и максимальную безопасность, то есть сводить к минимуму вероятность оступиться или споткнуться.
  • По возможности, лестничный марш делают с нечетным количеством ступеней. Замечено, что любому человеку удобнее и безопаснее и начинать, и заканчивать подъем или спуск по лестнице с одной и той же ноги.

Как же правильнее определиться с размером ступеней самостоятельно?

Можно, конечно, поискать таблицы рекомендуемых значений – их немало в сети.

Другой вариант – применить так называемое «уравнение безопасности»:

2h + d = L

Буквенные символы обозначают:

h — высота ступени;

d — ширина ступени;

L — нормальная длина шага человека. Принято считать, что она варьируется в диапазоне от 600 до 640 мм, хотя, конечно, могут быть и весьма значительные отклонения в ту или иную сторону, которые уже зависят от роста хозяев дома.

Но в этой формуле очевиден явный недостаток – она совершенно не учитывает крутизну лестничного марша. А ведь это напрямую влияет на высоту ступеней. Согласитесь, совершенно нелепыми будут высокие ступени, если уклон лестницы невелик. И, наоборот, крайне неудобны для подъема и спуска мелкие ступеньки на крутом лестничном марше.

Но есть и универсальный алгоритм расчета, который учитывает и особенности человеческого шага, и параметры возводимой лестницы. на схеме ниже показано, как можно воспользоваться этим методом в графическом исполнении.

Схема, показывающая принцип графического определения высоты и ширины ступеней.Схема, показывающая принцип графического определения высоты и ширины ступеней.

Можно составить вот такой график. При этом по горизонтальной оси (в масштабе) откладываются отрезки, равные средней длине шага. По вертикальной – нормальная для человека высота подъема ноги (считается, что комфортно поднять ногу на высоту, равную половине длины шага). Затем отложенные точки соединяются линиями (показаны на схеме голубым цветом).

Теперь из точки начала отсчета проводится линия, показывающая угол уклона лестничного марша (для наглядности в примере показаны линии для двух лестниц разной крутизны). Точки пересечения этой линии с отрезками, соединяющими высоту и длину шагов, покажут вершины ступеней.  Ну а дальше – уже очень просто. Горизонтальными и вертикальными проекциями намечается профиль лестницы. Промеряются получившиеся «ступени», с дальнейшим переводом в реальные размеры через известный масштаб.

Предлагаемый выше калькулятор основан именно на этом алгоритме определения параметров ступеней. Только графические построения в нем заменены тригонометрическими соотношениями.

Для определения количества ступеней и их окончательных размеров, уже точно приведенным к параметрам конкретной лестницы, необходимо иметь значения ее высоты, длины пролета и горизонтальной проекции, крутизны подъема. Здесь тоже потребуются определенные вычисления — и мы можем помочь в их проведении.

Как определиться с базовыми параметрами будущей лестницы?

Ничего сложного – на помощь приходят известные законы геометрии. Калькуляторы расчета длины лестничного марша и его крутизны вы найдете, перейдя по рекомендуемой ссылке.

stroyday.ru

Расчет ступеней лестницы на второй этаж: формула

Одна из основных задач, которая стоит перед проектировщиком подъема на этаж, связана с расчетом ступеней лестницы. От правильного выполнения этих работ зависит внешний вид, конфигурация и безопасность использования конструкции.

Особенности лестничных конструкций различного типа

Как рассчитать ступени лестницы, во многом зависит от типа конструкции. На сегодня в строительстве в основном используются такие виды лестниц:

  • маршевые прямые — самые простые, но и наиболее габаритные, состоят из расположенных в прямой последовательности ступеней на второй этаж;
  • маршевые поворотные — похожи на прямые марши, но на определенных участках могут сворачивать в сторону;
  • винтовые — каждый следующий элемент повернут по отношению к предыдущему. Подъем на второй этаж конструируется с постоянным поворотом, а ступени крепятся к опорной оси.

Лестничные конструкции существуют разных видов, но подсчет ступеней имеют почти одинаковый

Поворотные лестницы могут содержать забежные ступени или дополнительные промежуточные площадки.

Несмотря на то что эти конструкции отличаются друг от друга, принципы расчетов для ступеней примерно одинаковые.

Количество ступеней

Один из главных вопросов связан с количеством ступеней, так как именно от этого зависит размер лестницы и её конфигурация. Существуют определенные стандарты. Например, не может быть меньше трех и больше 18 ступеней в одном марше. Это связано с удобством использования и требованиями к самой конструкции.

Как правильно рассчитать количество ступеней лестницы? Для этого нужно взять за основу ширину шага и длину проекта. Вычислить длину лестницы можно с помощью рулетки или применив теорему Пифагора. В первом случае нужно вывести линию от пола второго этажа до места, где будет начинаться подъем на второй этаж. Во втором же случае величина вычисляется путем сложения возведенных в квадрат расстояний от пола первого этажа до второго в месте края просвета, а также в месте, где будет находиться первая ступень. Так вы сможете найти квадрат гипотенузы и вычислить длину проекта.

Для того чтобы узнать количество ступеней на второй этаж, нужно разделить длину на примерную высоту подступенка. Это число нужно округлить до целого, а затем пересчитать высоту подступенка, опираясь на новые данные.

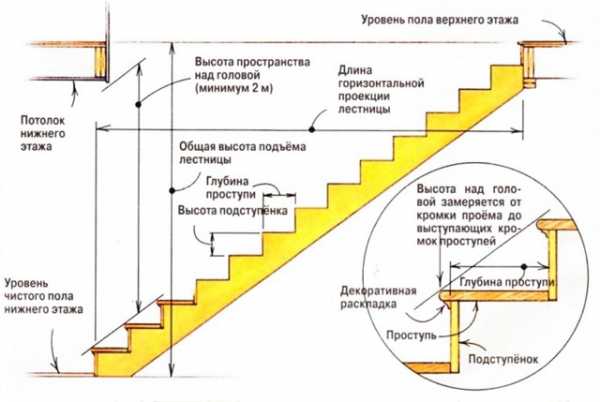

Необходимые замеры для подсчета количества ступеней лестницы

Ширина шага

От ширины шага зависят практически все показатели расчета для лестницы. Она обозначает комфортное расстояние, при котором человек может сделать один шаг между ступенями. Для среднего количества ступеней (15 штук) такой шаг позволит без усилий и больших затрат энергии подняться на верхний этаж.

Проводить какие-нибудь специфические расчеты не нужно. Оптимальная величина уже известна. Отталкиваясь от неё, была составлена формула расчета параметров ступеней лестницы:

2а + в = 60…65

Ширина шага должна составлять примерно 60–65 см. Допускаются небольшие отклонения. При этом она должна являться суммой двух чисел:

  • — двойная высота подступенка;
  • в — ширина проступи.

Комбинируя разные сочетания, можно вывести идеальные параметры для этих величин.

Ширина шага – самый главный показатель при расчете лестницы

Ширина лестницы

Помимо упомянутых уже показателей, важно также учесть и ширину лестницы в целом. Иными словами, это длина ступеней. Она напрямую зависит от типа конструкции и сферы её использования. Чаще всего речь идет об обычных лестницах для частных жилых домов.

Для такого проекта ширина обычно устанавливается в пределах 80–120 см. Минимальная граница подходит в том случае, если лестница примыкает к стене и для неё не требуются габаритные поручни. Лучше всего брать метровую ширину, так как такие ступени не займут много места, но и передвигаться по ним одному человеку будет вполне комфортно.

Для винтовых конструкций обязательно наличие перил. К тому же часть ступеньки будет заужена, а потому фактически недоступна для использования. Поэтому ширина устанавливается на уровне не менее 120 см.

Ширина лестницы в целом имеет не маловажную роль в расчетах

Глубина проступи

Расчет следующих параметров производится на основе вышеописанных показателей. Если тогда они брались скорее интуитивно, далее можно будет уточнить их значение на основе принятых стандартов и используемых формул.

Для стандартной лестницы на второй этаж расчет ступенек должен учитывать рамки эргономичности и безопасности. Во многом на это влияет именно глубина проступи, так называемая ширина ступеньки.

Определять её следует на основании уже описанной ширины шага. Для этого используется та же формула. Важно обеспечить комфортное соотношение между подступенком и проступью. В среднем можно остановиться на пропорции 1:1,5. На проступи должна полностью размещаться стопа человека. Обычно её устанавливают на уровне не менее 20, но не более 30 см.

Во многом на этот показатель также влияет уклон конструкции. Оптимальный градус наклона колеблется в пределах 30–40 градусов.

Схематическое изображение глубины проступи и формулы для правильного расчета

Высота подступенка

Последним и наиболее важным параметром лестничной ступени является её высота, то есть размер подступенка. Она определяет расстояние между двумя соседними ступеньками. Базовую длину устанавливают на основе соотношения с проступью согласно стандартам, а также с учетом формулы для ширины шага. Обычно это число находится в промежутке 15–20 см.

Также важно произвести контрольный расчет высоты подступенков ступеней лестницы, используя формулы удобства и безопасности. Для определения степени безопасности необходимо прибавить к ширине проступи значение высоты подступенка. Сумма должна находиться в пределах 44–48 см. Для определения уровня удобства формула меняет знак. Теперь от проступи нужно отнять величину высоты ступени. Нормальны считается индекс в пределах 10–14 см.

Еще одним наиболее важным параметром для лестницы является высота подступенка

Расчет площадок

Если высота лестницы выходит за пределы 3 метров или вам нужно обустроить поворот на 90 и 180 градусов, вы наверняка столкнетесь с необходимостью проектирования вспомогательных площадок. Это прямой участок лестницы, который не только служит поворотным элементом, но и позволяет передохнуть при подъеме.

После того как были произведены расчеты количества ступеней лестницы, можно сделать вывод о том, нужна ли вам такая площадка. Ее ширина должна соответствовать длине ступени. Также важно сохранять высоту подступенка, так как мышечная память затруднит передвижение по конструкции с разными параметрами её элементов.

Схематическое изображение основных типов лестничных площадок

Забежные ступени

Альтернативой размещения площадок могут стать забежные ступени. С их помощью можно сделать небольшой поворот. Чтобы обустроить такие элементы лучше всего использовать графический метод расчетов. В отношении к осевой линии следует прорисовать сектора разделения поворотного участка конструкции.

Для забежных ступеней нужно брать запас для проступи, так как их ширина будет неодинаковой даже в пределах одной ступени. Обычно её увеличивают на 6–12 см. Точные размеры подгоняются уже на месте сборки.

Все результаты расчета должны соответствовать стандартам ГОСТ и СНиП. Тогда ваша лестница будет и безопасной, и очень удобной при минимальных затратах площади и материалов.

vseolestnicah.ru

Расчет ступеней лестницы: как рассчитать количество онлайн

Для комфортного и безопасного подъема на второй этаж в частном доме не обойтись без лестницы с надежными и широкими порогами. Для ее возведения потребуется выполнить грамотный расчет.

Красиво сделанная деревянная лестница

Перед созданием лестницы любого типа первоначально требуется учесть все нюансы, а именно:

Некоторые справочные данные, используемые при расчетах

Помимо математического подсчитывания числа порогов с помощью формулы можно воспользоваться специальной онлайн программой. Для получения требуемого результата достаточно заполнить поля калькулятора требуемыми данными. Далее, система сама рассчитает и предоставит готовый результат онлайн. Для того чтобы рассчитать число порогов, понадобятся такие данные, как:

Обычный калькулятор для расчета лестниц из дерева

Таким готовым шаблоном онлайн удобно пользоваться тем, кто затеял строительство лестницы, но не имеет большого количества опыта в решении этого вопроса. Поделитесь с нами информацией о том, как вам удалось грамотно рассчитать лестничную конструкцию и размеры ступеней лестницы самостоятельно.

makeladder.com

Как рассчитать ступени лестницы?

Строительство лестницы и предшествующий ей правильный расчет и измерение всех необходимых величин, на первый взгляд, могут показаться слишком объемными и невыполнимыми. Поверьте, как только вы подробнее ознакомитесь с основными принципами проведения расчетов, то поймете, что это не так сложно.

С помощью необходимых измерительных инструментов и воспользовавшись нашими советами, вы сможете узнать, какие замеры необходимы при возведении лестницы и, как правильно их выполнить, чтобы исключить путаницу и уменьшить риски непоправимых ошибок. Эти знания помогут вам, когда возникнет желание или необходимость рассчитать количество ступеней вашей лестницы.

Итак, рассмотрим основные и самые важные моменты, на которые стоит обратить особое внимание при расчетах и измерениях:

1. Для начала поговорим об основных составляющих лестницы. Лестница представляет собой чередование площадок и маршей. А основные элементы марша — это проступь и подступёнок, именно они влияют на величину уклона лестницы и ее высоту. При этом подступенком считается расстояние между верхними поверхностями двух соседних ступенек, а их горизонтальная плоскость называется проступью.

2. Размер лестницы представляет собой расстояние между напольным покрытием нижнего этажа и уровнем пола на следующем этаже, которое измеряется с помощью обыкновенной рулетки.

3. Чтобы рассчитать количество ступенек, необходимо разделить высоту от первого этажа до верхней части второго этажа на высоту подступенка. Оптимальной считается высота от 15 см до 17,5 см. Но, получив в результате деления дробное число, не стоит удивляться и паниковать. Если, к примеру, получилась цифра 7,5, конечно, вариант в семь с половиной ступенек не подходит. Тогда общее количество ступеней, 7 или 8, выбирается по собственному усмотрению с учетом общего размера лестницы.

После этого, снова поделите высоту на количество ступеней и получите точную высоту подступенка.

Например, высота лестницы 290 см, делим на 15, получим 19,3. Округляем до 19 — это и будет общее количество ступеней. Теперь делим 290 на 19, получаем 15,26 см — высота подступенка вашей лестницы.

4. Теперь рассчитаем ширину проступи, стоит не забывать о ее самом рациональном значении, равном 25-30 см. Соотношение размеров ступени вычисляется по формуле 2a+b=h, где a — высота ступени, b — ширина ступени, h — средняя длина шага равная 60-64 см. Таким образом, ширина проступи b=60-2a.
Если взять высоту подступенка из предыдущего примера, то ширина проступи будет равна 60-2*15,26. Получается 26,42 см., можно округлить до 27 см.

5. Рассчитайте общую длину лестницы, для этого воспользуемся следующей формулой: из полученного количества ступенек необходимо вычесть 1 и умножить на ширину проступи. Рассмотрим на конкретном примере, если количество ступенек равно 19, а ширина проступи 27 см:
(19 — 1) Х 27 = 486 см или 4, 86 м.

6. Чтобы рассчитать положение первой проступи, необходимо из общей высоты лестницы вычесть высоту подступенка. Расположение второй проступи высчитывается путем вычитания высоты подступенка от расстояния между первым этажом до первой проступи. Продолжая вычисления, отмечаем на чертеже расположение и расстояние между всеми ступенями.

7. При отсутствии свесов на ступенях, длина марша равна сумме ширины всех ступенек.

8. Если вы планируете наличие свесов на ступенях, длина марша высчитывается сумме ширины всех ступенек с вычетом из нее суммы ширины свесов.

Советы
  • Средняя толщина проступи составляет 2.5 см, это стоит учитывать при покупке строительных материалов.
  • Проверьте несколько раз все вычисления и правильность разметки до резки любых материалов, чтобы избежать лишних затрат на покупку новых материалов.
  • Если вы выбираете ширину проступи в 25 см, при расчетах учитывайте свес в 2,5 см. Определяя высоту подступенка, убедитесь, что шаги не будут слишком короткими или длинными при подъеме или спуске по лестнице.

www.buildercamp.ru

Как рассчитать количество ступеней на лестнице

Если нам требуется сделать лестницу, ведущую на второй этаж или любую другую возвышенность, то нужно уметь рассчитать количество ступеней на лестнице. Как это сделать и какие ошибки могут быть – читайте далее.

Что говорит СНиП и ГОСТ

Нормативы оговаривают правила, к которым есть смысл прислушаться. Даже если речь идёт об индивидуальной лестнице, которой будете пользоваться только вы, стоит выполнить некоторые условия норм и правил, чтобы пользование лестницей было максимально комфортным. Приведём самые важные условия:

  • Высота, глубина и ширина ступенек должна быть максимально одинаковая для всего количество ступенек. Логичное объяснение довольно простое: подымаясь или спускаясь, особенно в темноте, человек может травмироваться. Можно споткнуться, зацепив ногой верх ступени, или «провалиться», если высота ступени больше, чем в предыдущих.
  • Для разных углов наклона лестницы существуют свои рекомендации по глубине и высоте ступенек. Например, если лестница установлена под углом 45°, то оптимальным будут размеры 210*210 мм. А если угол составляет от 5° до 20°, то высота уменьшается до 130 мм, а глубина увеличивается до 370 мм.
  • Оптимальным считается количество ступеней на одном марше до 18. Это правило зачастую варьируется при индивидуальном строительстве и в большую сторону.

Многие из этих рекомендаций часто не принимаются в расчёт, ведь индивидуальные особенности расположения лестниц всегда разные. И даже физические параметры каждого человека могут отличаться в разы. Простой пример: длина шага высокого человека будет всегда больше, чем при маленьком росте. Неглубокие и невысокие ступени для высоких людей весьма не комфортные.

Как рассчитать количество ступеней на лестнице

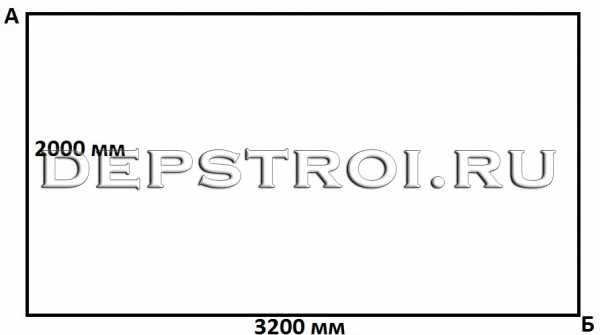

Рассмотрим, как говорится, «на пальцах» конкретный пример. Итак, исходные данные: лестница должна вести на высоту 2 метра и условия не позволяют её делать длиннее 3,2 метра:

То есть, нам нужно соединить точки А и Б и сделать это так, чтобы ступеньки были удобными при спуске/подъёме и не выйти при этом за рамки приведённых размеров.

Если мы «погонимся» за глубиной ступенек, то в 3,2 метра мы не вложимся – лестница получится гораздо длиннее:

Если же решим сделать высоту побольше, то лестница получится слишком крутой для пользования. А это уже очень неудобно как при спуске, так и при подъёме:

Для начала нужно определиться хотя бы с одним параметром (высотой или глубиной), чтобы проще было найти второй показатель. Для каждого понятие «удобно» своё. К примеру, мы попытаемся определить глубину степеней, чтобы и нам было удобно пользоваться и от норм очень не отличаться. К тому же удобно будет выполнить именно нечётное количество, чтобы начало и завершение пути по лестнице совершалось одной и той же ногой. Начинаем считать:

  1. 320/5=64 см
  2. 320/7=45,7 см
  3. 320/9=35,5 см
  4. 320/11=29 см

Первые два варианта нас не устраивают, так как при такой глубине придётся шагать дважды по одной и той же степени, а это неудобно. Третий и четвёртый варианты более приемлемы, но максимально удобным будет именно последний. Ведь угол марша при таких показателях будет составлять около 32°. СНиП рекомендует при угле 30-40° глубину ступени 23-29 см. Начертив схему, получим ориентировочно такой результат:

Вместо заключения

Как видно, рассчитать количество ступеней на лестнице – это не так и просто, как может показаться сначала. Понадобятся знания геометрии или же придётся воспользоваться онлайн-калькуляторами. Но в любом случае придётся и самому подумать и прикинуть: как будет максимально удобно, настолько будет комфортно пользоваться и не придётся ли позже сожалеть о допущенных просчётах. Ведь каждый сантиметр погрешности приведёт к тому, что завершающая ступенька будет отличаться от всех остальных.

www.depstroi.ru

Как рассчитать количество ступенек на лестнице – Как рассчитать ступени лестницы калькулятор

Отправить ответ

avatar
  Подписаться
Уведомление о
