Как работает клапан термостатический: Как работает термостатический клапан? Устройство и принцип работы термостатического вентиля

Содержание

Принцип работы термостатического клапана

Все началось с того, что многие люди решили во время ремонта сменить радиаторы отопления. Будучи приверженцем всего современного и прогрессивного захотел поставить термостатические клапана. Получив в магазине простой и безапелляционный ответ – не надо их ставить, решил во всем разобраться сам лично и вот теперь предлагаем Вашему вниманию информацию по данному вопросу, так сказать в переработанном и адаптированном виде.

Для тех из Вас, кто хотел бы узнать, как именно работает термостатический клапан с простой термостатической головкой, мы попробуем рассказать здесь в доступном для понимания простом стиле.

Специально не рассматриваем в нашей статье коттедж или дачу с собственной системой отопления, там отдельная тема. Те, кто данные системы проектирует, полагаем, нет необходимости все это читать. Остальные же люди – добро пожаловать.

Итак, во первых, актуально применение таких бытовых термостатов (тех которые ставятся прямо на радиатор отопления) только тогда, когда Вам зимой в квартире бывает ЖАРКО! Так жарко, что приходится открывать форточки. Если «батареи» у Вас еле теплые то термостат не поможет и даже более того с ним будет еще холоднее.

Далее предположим, что у Вас как раз подача сверху, радиаторы горяченные, дома жарко. По обыкновению Вы подкручиваете на половину шаровые краны и все хорошо. Но вот случайно Вы прочитали эту статью, и тут выяснилось, что шаровыми кранами «регулировать» расход теплоносителя нельзя — они не предназначены для этого и быстро выйдут из строя, а второе, что есть такие штуковины регулировочные и термостатические клапаны, которые как раз предназначены именно для этого. Но придя в магазин разузнать, что и как, Вы, как правило, от продавцов ничего путного не услышите! Они, толком сами ничего не зная, просто не советуют покупать эти термостаты. По-видимому опасаясь, что потом Вы вернетесь с гневными претензиями, что ничего у Вас не работает.

В итоге, в лучшем случае покупается регулировочный клапан — простое и недорогое решение вашей проблемы, а в худшем Вы по-прежнему крутите шаровые краны. .. А ведь все может быть так замечательно с термостатом, просто надо его правильно поставить и понимать, как потом им пользоваться. И вот те, кто хочет в этом разобраться, станут читать дальше, остальные могут продолжать крутить краники.

Теперь о том, как именно работает этот самый термостат.

Первое, что следует понять — это принципиальное отличие термостатического клапана, от регулировочного. Регулировочный клапан, это тот где Вы крутите краник, снижая его пропускную способность и тем самым добиваясь нужной температуры радиатора. Термоклапан, тот на который ставится термоголовка, не регулирует расход теплоносителя – он ДИСКРЕТНЫЙ! Т.е. он либо открыт, либо закрыт! В этом его ПРИНЦИПИАЛЬНОЕ ОТЛИЧИЕ от регулировочного клапана. Управляет термостатическим клапаном — термостатическая головка. Та самая — красивая белая пластмассовая “крутилка” с цифрами. Этих головок бывает много различных типов, от простых, о которых пойдет речь, до очень навороченных, о которых чуть позже.

Самая обычная термостатическая головка работает весьма просто – не вдаваясь в технические подробности, можно объяснить так:

К примеру, термоголовка установлена на цифру «3» или большую жирную точку, рекомендуемую температуру — не суть. Это, как правило, соответствует температуре 20 градусов в помещении. Но что это на самом деле означает? Тут большинство и перестают понимать суть процессов. Так вот попытаюсь, наконец, объяснить что именно за этим происходит.
Когда воздух в вашей комнате, окружающий термоголовку нагреет ее до температуры всего лишь на 1 градус, выше установленной, в нашем случае, при цифре 3 – это 21 градус, головка надавит на шток клапана и ПОЛНОСТЬЮ перекроет подачу теплоносителя в радиатор. Отключенный радиатор перестанет греться, температура воздуха в комнате начнет снижаться и как только опуститься на 1 градус ниже установленной (до 19 градусов в рассматриваемом нами примере), клапан откроется, радиатор заработает, начнет греть комнату, снова ее нагреет до 21 градуса — головка опять сработает, клапан снова закроется и все повториться. Таким образом в Вашей комнате всегда будет примерно одна температура – в идеале те самые 20 градусов, в независимости от того какое давление в системе, какова температура теплоносителя, и насколько холодно за окном. Не правда ли удобно!

Все это сильно похоже на всем хорошо знакомый бытовой прибор утюг! Только у утюга есть лампочка, которая показывает нам, когда он греется, и когда отключается. Еще у него есть термореле, которое включает и отключает нагреватель. Есть регулятор, который управляет этим термореле, и с помощью которого Вы ставите желаемую температуру подошвы утюга.

С термостатом на радиаторе отопления у нас все примерно то же самое! Термоголовка это регулятор, а клапан это как бы реле, которое включает и выключает радиатор — лампочки только нет! Впрочем, существуют электро головки с индикатором.

Полагаем теперь, многим станет гораздо понятнее как все должно работать. Но будет оно работать как надо, лишь в том случае, когда соблюдены все необходимые условия правильной установки термоголовки, как впрочем и термоклапана и более того его типа.

Как работает термостатический клапан? — статьи «ТеплоКомплект»

Термостатический клапан — востребованный вид трубопроводной арматуры. Она имеет особый принцип работы — позволяет оптимизировать теплоотдачу отопительного оборудования.

Основные функции и область применения

Главная задача термостатического клапана — регулирование расхода теплоносителя, проходящего через радиатор. Когда устройство работает, в помещении поддерживается необходимая температура.

Установка терморегуляторов данного типа рекомендована:

В автономных отопительных системах, где для нагрева теплоносителя используется твердотопливный котел.
На трубах, по которым подается горячая вода в жилые дома. Вода, как правило, нагревается сильно — без крана-смесителя есть серьезный риск ожога.
На участках трубопровода перед пластиковыми элементами: материал труб может деформироваться при перегреве. Если установить термоклапан, этого не случится.
В насосно-смесительных узлах отопления (системах типа «теплый пол»).

Конструкция и способ присоединения

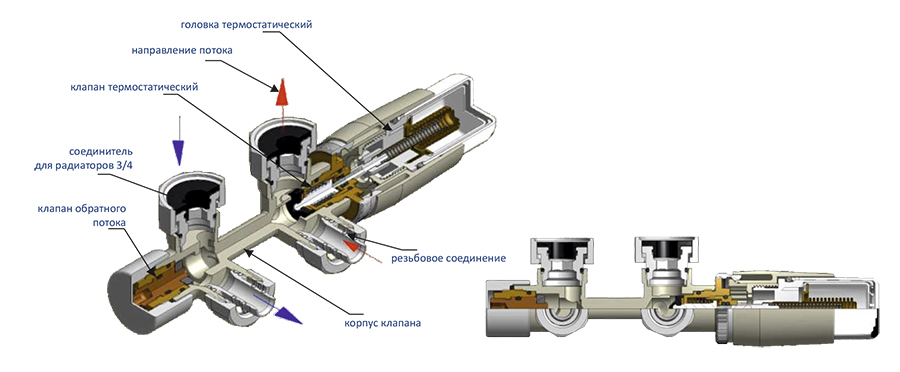

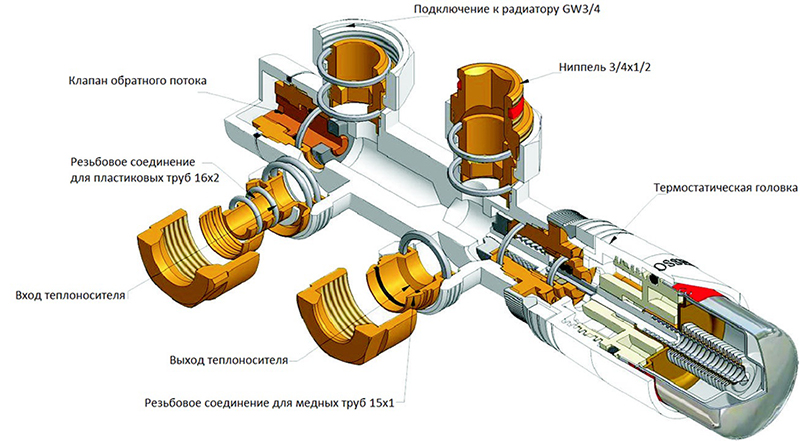

Термоклапан включает 2 элемента, которые обеспечивают его работу: это собственно клапан и термостатическая головка.

Изделие заключено в полый корпус, внутри расположен подвижный шток с уплотнителем, который герметично перекрывает седло клапана. Чтобы надежно зафиксировать пружину штока, используется специальное кольцо. На резьбовой крышке установлен сальниковый узел (кольцо+гайка). Герметичность обеспечивает уплотнительное кольцо на штоке.

К радиаторам термоклапан присоединяют посредством полусгона с контргайкой.

Виды термоклапанов и принцип работы

По способу монтажа и назначению

По способу установки термостатические клапаны бывают прямыми, угловыми и осевыми. По назначению — смесительными и балансировочными.

Смесительные клапаны используют, например, для теплых полов — они смешивают горячий и теплый поток, обеспечивая необходимую температуру в системе (причем регулировать температуру можно автоматически). Посредством балансировочных регулируют местное гидравлическое сопротивление: увеличивая сечение, сопротивление можно уменьшить, и наоборот.

По типу термостатического элемента

Автоматические

Принцип работы автоматического терморегулятора основан на следующей схеме: при изменении температуры воздуха или теплоносителя срабатывает чувствительный элемент в термостатической головке. Он давит на нажимной шток — тот поднимается или опускается. Когда клапан опущен, поток теплоносителя оказывается перекрыт, поэтому приток тепла становится меньше.

Ручные

Работают по другому принципу: управление подачей теплоносителя производится вручную. Человек поворачивает ручку регулятора, вследствие чего меняется давление в головке. Такие клапаны конструктивно проще автоматических и стоят дешевле, но есть и свои минусы: точность регулировки температуры сравнительно невысока.

С выносным датчиком

Такие модели устанавливают на радиаторах с нижним подключением. Термостатическая головка крепится на клапан посредством резьбового соединения, а температурный датчик закрепляют на стене. Головку и датчик соединяют специальной трубкой. Принцип действия — такой же, как у обычных автоматических.

Устройства с выносным датчиком поддерживают температуру более точно, но стоят дороже обычных.

Электронные

Имеют более сложную конструкцию, чем ручные и механические. В корпус таких клапанов встраивают микропроцессор, который управляет движением штока. Важнейшее преимущество таких моделей — стабильная работа, широкий набор опций, возможность тонкой регулировки температуры Например, можно настроить определенный температурный режим на разные дни недели, время суток и тд.

Газовые и жидкостные

Также устройства делят на две группы в зависимости от характеристик вещества в сильфоне: газовые и жидкостные (имеют разную скорость работы).

Газовые считаются более точными и надежными, кроме того, они быстрее реагируют на изменение температуры.

Жидкостные термостатические клапаны срабатывают несколько медленнее. При этом они проще и дешевле в производстве, отличаются высокой точностью передачи внутреннего давления сильфона на шток.

На что еще обратить внимание

Термостатический клапан нужно подбирать исходя из особенностей отопительной системы. Устройство должно быть изготовлено из прочных, стойких к коррозии материалов, подходить по диаметру размеру трубопровода.

Стандартные показатели по рабочему давлению и температуре: 16–40 бар и до 200 °С.

Все публикации

Как работают термостатические вентили для душа?

советы своими руками

Автор: Адам Чард в советы своими руками | 4 года назад 4 мин чтения

Когда дело доходит до удовольствия от принятия душа, вам будет трудно превзойти термостатический душевой клапан.

Термостатический клапан, один из самых надежных типов душевых кабин, обеспечивает точный контроль как температуры, так и расхода воды. Кроме того, благодаря функции защиты от ожогов они обеспечивают дополнительное спокойствие семьям с маленькими детьми или пожилыми родственниками.

Термостатический клапан для душа в действии

Посмотрите это короткое видео, чтобы увидеть термостатический клапан для душа в действии:

Типы термостатического клапана для душа

Барный клапан

Клапан Orchard Eden (на фото ниже) обычно известен как стержневой клапан и устанавливается снаружи стены. Он легко устанавливается и изготовлен из АБС-пластика и латуни для обеспечения долговечности. Клапан имеет хромированное покрытие и легко читаемые и удобные ручки регулировки расхода и температуры.

Он предназначен для использования с одной розеткой, и вы можете выбрать собственный комплект направляющих для него.

Открытый клапан

Если вы ищете что-то более дизайнерское, обратите внимание на двойной термостатический кнопочный душевой клапан Mode Foster с переключателем (на фото ниже), который позволяет переключаться между двумя выходами, например, между верхним душем и трубкой.

Это известно как открытый клапан, так как работа находится снаружи стены.

Клапан скрытого монтажа

Для более элегантного и сдержанного стиля вы можете выбрать скрытый клапан, такой как овальный двойной термостатический клапан для душа Mode Ellis. Вся работа находится за пластиной, которая установлена заподлицо со стеной, оставляя открытыми только механизмы управления.

Для получения дополнительной информации о различных типах термостатических душевых клапанов см. наше подробное руководство по двойным и тройным душевым клапанам.

Как это работает?

Термостатический клапан для душа контролирует смешивание горячей и холодной воды и регулирует температуру в зависимости от тепла самой воды, помогая поддерживать постоянную температуру.

Для этого используются 4 основных элемента клапана, которые мы объясним ниже:

Термостатический элемент

Это элемент клапана, чувствительный к температуре протекающей через него воды. Он увеличится или уменьшится в размере. Он прикреплен к поршню.

Поршень

По мере того, как термостатический элемент расширяется с увеличением тепла, присоединенный поршень будет перемещаться через входные отверстия для потоков горячей и холодной воды, уменьшая количество горячей воды и увеличивая количество холодной воды, помогая поддерживать постоянную температуру.

Возвратная пружина

Эта часть клапана работает противоположно поршню. Поскольку термостатический элемент сжимается при уменьшении тепла, возвратная пружина перемещает поршень назад через входные отверстия для потоков горячей и холодной воды, увеличивая количество горячей воды и уменьшая количество холодной воды, сохраняя общую температуру воды. постоянный.

Контроль температуры

Помимо внешнего корпуса, эту часть вы можете видеть и контролировать. Обычно имеет форму циферблата и позволяет увеличивать или уменьшать температуру воды. Это вручную перемещает поршень, изменяя пропорции, в которых смешиваются потоки горячей и холодной воды.

Магазинные термостатические вентили для душа

Теперь вы знаете, как они работают и какие существуют типы, почему бы не взглянуть на наш широкий ассортимент термостатических клапанов для душа?

Размещено Адамом Чардом в советы своими руками | 4 года назад

Родившийся и выросший в западных землях, в настоящее время живущий на побережье Йоркшира, Адам уже более 9 лет воплощает в жизнь идеи домашнего интерьера в Victoria Plum. Любимые стили интерьера Адама были сформированы как городскими, так и природными влияниями.

Внутреннее устройство термостатического вентиля радиатора – знаете ли вы технологию, лежащую в основе самого низко висящего плода зеленого обновления?

Простая, но гениальная технология, которой почти сто лет, по-прежнему актуальна. Знаете ли вы, какую важную роль радиаторные термостаты играют в экологическом обновлении зданий в Европе? Каждый год огромное количество энергии тратится впустую, потому что мы отапливаем здания неэффективно.

Мы можем сделать лучше. Узнайте о внутренней работе термостатического вентиля радиатора и о том, как вы можете помочь клиентам модернизировать систему управления радиатором.

Магия или просто великая инженерия? Самодействующий механизм, работающий без внешнего источника энергии

Как создать бесконечную возможность открывать и закрывать клапан без внешнего источника энергии? Вы собрали отличную команду инженеров, желающих решить невозможное. Результат замечательный. Продукт с небольшим, простым и в то же время блестящим способом управления радиатором.

Как? Речь идет о деликатной смеси газов и использовании собственных ритмов природы или расширении и сжатии при изменении температуры. В основе термостата лежит мех. Этот сильфон содержит специальное вещество, которое расширяется и сжимается, воздействуя на пружину внутри термостата, которая затем открывает и закрывает клапан. Когда температура в помещении повышается, газ внутри сильфона расширяется, заставляя клапан закрываться, уменьшая поток горячей воды через радиатор. Когда температура падает ниже заданной температуры в помещении, газовый сильфон автоматически сжимается и открывает клапан, чтобы увеличить поток горячей воды, пока не будет достигнута желаемая заданная температура.

Смотрите простую работу механического радиаторного термостата в видео ниже:

Наоборот, у нас есть 500 млн. клапаны с ручным управлением в Европе, которые работают с ручным механизмом полного открытия-полного закрытия без регулирования температуры вообще, что приводит к огромным потерям энергии.

Знаете ли вы разницу между газовыми, жидкостными, парафиновыми и электронными термостатами?

Термостатические радиаторные клапаны не все одинаковы, они работают с разными типами сред внутри сильфона. Имеет значение, какая среда управляет этим открытием и закрытием клапана. Это может быть воск, жидкость, газ или электронные свойства, которые управляют этим механизмом, а разница во времени реакции огромна и составляет от 1 до 40 минут!

Газонаполненный термостат Danfoss RA2000™ – секрет в газовой смеси

Газ – самая быстрая среда, которую мы имеем для механического диапазона. 10 минут. это все, что требуется для того, чтобы газовая смесь в нашем Danfoss RA2000™ реагировала на изменение температуры. Смесь деликатная и оптимизировалась на протяжении последних 75 лет. Фактически каждый радиаторный термостат Danfoss уникален и содержит различную смесь газов. Индивидуальное наполнение газом компенсирует даже самые незначительные изменения в других частях термостата. Таким образом, каждый термостат обеспечивает одинаковую безукоризненную точность автоматического регулирования температуры. Несмотря на то, что этот небольшой продукт может выглядеть не очень хорошо на радиаторах, которые вы проезжаете каждый день, это заметный образец упрощенной инженерии.

Время срабатывания – жизненно важная характеристика радиаторных термостатов, о которой мало кто знает

Вам знакомо слово «время срабатывания»? Если нет, вы не одиноки. Большинство специалистов по отоплению не знают, что эта небольшая часть информации многое говорит о работе радиаторного термостата. Время реакции означает время, которое требуется, прежде чем термостаты обнаружат изменение температуры, а затем начнут компенсировать его, открывая или закрывая клапан, чтобы либо понизить, либо повысить температуру в помещении, чтобы она достигла желаемой установленной температуры. Это не время, необходимое термостату для восстановления заданной температуры в помещении, а время, необходимое для того, чтобы он обнаружит изменение и начнет процесс его компенсации.

Эволюция времени реакции от 40 минут до 1 минуты

Радиаторные термостаты старой школы используют воск внутри термостата для расширения и сжатия сильфона. Термостатам, заполненным воском, требуется 40 минут, чтобы обнаружить изменение, а затем они могут начать компенсацию температурного дисбаланса. Это означает, что для восстановления комфортной температуры в помещении требуется много времени. Не так приятно.

В радиаторных термостатах следующего поколения используется жидкость или газ для контроля расширения и сжатия внутри термостата. Газонаполненные термостаты являются самыми быстрыми в мире в категории механических радиаторных термостатов с впечатляющим временем реакции 10 минут. Это связано с особой смесью чувствительных к температуре газов, которые могут обнаруживать изменения намного быстрее, чем жидкость.

Тем не менее, он не может превзойти замечательную 1 мин. реакция последнего поколения электронных термостатов. Ознакомьтесь с нашим полным ассортиментом термостатов и другими сведениями о продукции.

От механического к электронному управлению радиатором 21 века

Электронные термостаты открывают новое измерение для интеллектуального управления радиатором. Помимо 1-минутного времени реакции, он может подключаться к системам домашней автоматизации, таким как Alexa, и поставляется с приложением для дистанционного управления. Вы также можете запрограммировать расписание, чтобы отопление атомарно адаптировалось к ритму семьи, например, снижая температуру, когда вы на работе или спите.

Оптимизация отопления в соответствии с ритмом домашнего хозяйства дает прекрасную возможность сэкономить до 30% энергии. Это простой потенциал сокращения выбросов CO2, который только и ждет, чтобы его использовали домовладельцы по всему миру. Кроме того, электронные радиаторные термостаты предлагают свойства автобалансировки, программирование, обнаружение открытого окна и гораздо более эффективную интеграцию с домами.

Тем не менее, многие профессионалы в области отопления пока не чувствуют себя на 100% комфортно, продавая этот тип продукции, из-за множества вопросов по использованию и технологиям, которые могут возникнуть у домовладельцев. Не волнуйтесь, мы знаем, что вы не IT-специалист! Мы постарались, чтобы вам было проще рекомендовать этот продукт для домохозяйств, желающих войти в 21 век и воспользоваться всеми возможностями новых цифровых опций для интеллектуального отопления. Узнайте больше об умном отоплении.

Классические механические радиаторные термостаты могут прожить дольше большинства вещей в вашем доме

Электронные термостаты — это здорово, но они не могут сравниться по сроку службы с классическими механическими термостатами, которые способны пережить большинство других компонентов в вашем доме.
